Блоки управления и реле давления насосов
Полезная информацияРеле давления и блоки управления применяются для автоматической работы насоса или насосной станции. В данной рубрике также представлены поплавковый выключатель, манометр и датчик сухого хода, необходимые для корректной работы техники.
Особенности работы оборудования
Реле давления предназначены для включения и отключения всасывающих устройств в зависимости от давления в системе. Когда давление снижается, контакты реле замыкаются, и насос автоматически включается. При повышении давления до верхнего предела контакты размыкаются и насос отключается. Таким образом, поддерживается необходимый диапазон давления в системе водоснабжения. Верхний и нижний пределы срабатывания реле регулируются с помощью двух прижимных гаек внутри корпуса реле. Производители обычно устанавливают значения равные 1,4 атмосферы для включения насоса и 2,8 атмосферы для отключения оборудования.
Блоки управления насосами применяются для автоматической работы насосов и для защиты от «сухого» хода.
Что еще может пригодиться
- Датчик сухого хода для насоса автоматически отключает электрический насос при отсутствии жидкости. Применяется для защиты техники от перегрева при перекачивании жидкостей и в системах полива.
- Поплавковый выключатель для насоса необходим для управления и автоматизации работы садовых и погружных насосов. Включение и выключение насоса происходит при достижении заданного уровня воды в источнике или в резервуаре. Все поплавковые выключатели используются для защиты погружного насоса от «сухого» хода.
- Манометр предназначен для измерения давления жидкости в системе водоснабжения. Использование этого прибора позволяет производить быструю и точную настройку датчиков давления, а также обеспечивает постоянный визуальный контроль за работой оборудования. При покупке манометра стоит обратить внимание на максимальное рабочее давление прибора.
Гидроаккумулятор и реле давления. Настраиваем правильно
Рис1. ГидроаккумуляторПри сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.
Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно.
В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.
Гидроаккумулятор – не только вода. Немного теории
Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.
Рис3. Проверка давленияПрактика. Воздух
Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже.
Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.
Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик.
Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.
Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.
Реле давления
Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.
Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.
Практика. Вода
После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо.
Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:
- достижении рабочего давления ГА;
- достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.
Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.
Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.
Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА.
Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.
Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).
Рекомендуемая продукция нами
насосы grundfos sq, grundfos sqe
Реле давления воды для насоса: устройство, регулировка, схемы подключения
Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.
Назначение
Реле давления воды предназначено для контроля количества жидкости в системе.
Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления. В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.
Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.
Устройство
Конструктивно реле давления воды может иметь электронное или механическое исполнение.
Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.
Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:
Рис. 2. Устройство реле давления водыВсе блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.
Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.
3. Составляющие электрического и механического блока реле давления водыЭлектронный и механический блок представлены такими составляющими:
- Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
- Муфты
- Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
- Пружинный привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
- Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.
Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.
Принцип работы
Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:
Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения.
Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:
- При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
- По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
- При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение.
- Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.
Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.
Схемы подключения
Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.
Рис. 5. Схема подключения реле давления водыПитание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:
Рис. 6. Схема распиновки реле давления для подключенияДля защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат. Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:
Рис.
7. Схема подключения через реле сухого ходаНастройка и регулировка
Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.
Рис. 8. Настройка и регулировка реле давления водыРегулировка производится при отключенном питании. На этапе холостого хода без воды устанавливается предел включения. Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.
Частые неисправности
Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.
К наиболее частым неисправностям можно отнести:
- Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
- Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
- Окисление контактов или нагар – также производится путем разборки и чистки прибора;
- Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.
Список использованной литературы
- Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
- Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
- Якубчик П.П. «Насосы и насосные станции» 1997
- Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
- Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995
РЕЛЕ ДАВЛЕНИЯ (ПОВТОРИТЕЛЬ) № 304-002Реле давления усл. Реле давления устанавливают между воздухораспределителем и ТЦ, При этом в
процессе торможения воздухораспределитель (или кран вспомогательного
локомотивного тормоза) наполняет из ЗР (или из ПМ) управляющую камеру реле (фиктивный
объем ТЦ), а реле повторяет это давление в Т,. наполняя его непосредственно из
питательной магистрали или из специального питательного резервуара (ПР),
связанного с ПМ. Реле давления усл. № 304 состоит из кронштейна 1, корпуса 2, крышки 3 и цоколя 12 с атмосферными отверстиями. Между корпусом и крышкой установлена резиновая диафрагма 6, на которой закреплен алюминиевый стакан 7. Полость 4 над диафрагмой называется управляющей камерой реле. На дне стакана винтом закреплена резиновая шайба 5, которая является выпускным клапаном. В нижней части корпуса расположен питательный клапан 9 со сквозным осевым каналом диаметром 8 мм. Питательный клапан пружиной 10 прижимается к седлу 8 и в цоколе уплотнен манжетой 11. При торможении воздухораспределитель наполняет сжатым воздухом управляющую
камеру реле. При ступенчатом повышении давления в управляющей камере реле давление в ТЦ возрастает также ступенями. При отпуске воздухораспределитель выпускает воздух из управляющей камеры реле в
атмосферу. Отпуск можно производить как ступенчатый, так и полный, понижая давление воздуха в управляющей камере реле соответственно либо ступенями, либо за один прием до атмосферного давления. Наряду с реле давления усл.№ 304-002 на подвижном составе в настоящее время
применяют реле давления усл.№ 404. Это реле давления имеет увеличенный диаметр
осевого канала питательного клапана (11 мм вместо 8 мм ), другую форму
посадочной поверхности питательного клапана (треугольник вместо диска) и седла
питательного клапана и менее жесткую пружину. Указанные конструктивные изменения
позволяют с большей точностью поддерживать в ТЦ требуемое давление во всем
рабочем диапазоне давлений (разность давлений в управляющей камере реле и в ТЦ
не превышает 0,1 кгс/см2) и ускорить опорожнение ТЦ при отпуске. |
Анимация (мультик) по схемам прямодействующего, непрямодействующего тормоза и ЭПТ. Для скачивания проги кликните по картинке Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242. |
№ 304 устанавливается на подвижном составе, оборудованном
несколькими тормозными цилиндрами и является повторителем давления, которое
устанавливает в ТЦ воздухораспределитель. Таким образом, реле давления
предназначено для наполнения нескольких ТЦ одинаковым давлением за требуемое
время. Иными словами, реле давления используется в тех случаях, когда суммарный объем
ТЦ превышает нормируемое значение, допускающее возможность обслуживания всех ТЦ
одним воздухораспределителем.
Для уменьшения влияния высокого давления питательной магистрали перед реле
давления устанавливается клапан максимального давления или редуктор усл.№ 348,
отрегулированные на давление 3,8 – 4,5 кгс/см2.
При этом диафрагма 6 прогибается вниз и стакан 7 отжимает от седла
питательный клапан 9, который начинает пропускать воздух из питательного
резервуара в полость под диафрагмой и далее в канал ТЦ. После стабилизации
давления в управляющей камере реле наполнение ТЦ продолжается до момента
равновесия на диафрагме 6 усилия сжатого воздуха со стороны ВР и усилия сжатого
воздуха со стороны ТЦ и пружины 10. Однако, поскольку сжатый воздух со стороны
ТЦ действует не только на диафрагму, но и на сам питательный клапан, давление
воздуха в управляющей камере реле будет несколько выше, чем в полости под
диафрагмой. Эта разность давлений будет тем больше, чем меньше давление воздуха
в управляющей камере реле, и может изменяться в пределах от 0,1 до 0,3 кгс/см2.
Давлением ТЦ диафрагма 6 прогибается вверх и выпускной клапан 5
открывает осевой канал в питательном клапане 9, через который сжатый воздух из
ТЦ выходит в атмосферу.
Реле давления. Что это? Для чего и зачем?
Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.
Устройство и принцип работы механизма
По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.
Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.
Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины.
Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.
Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.
Рис 1. Устройство прибора реле давления
Проблема сухого хода
Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.
Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора.
Саму возможную проблему сухого хода можно устранить двумя способами:
• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;
• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.
Выбор прибора
При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.
Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.
Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.
Проверка и настройка показателей
Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.
Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.
Проверка значений
Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора.
Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.
В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.
После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:
• прикрепить манометр к коллектору;
• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;
• закрыть кран, и включить насос.
В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.
Настройка допустимых показателей
При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.
В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.
Для самостоятельной регулировки необходимо (Рис 2.):
• отсоединить защитный кожух, открыв корпус реле;
• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают.
Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;
• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.
Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.
|
060-113066 |
IP30 | G 1/4 внешняя | 0,40 — 1,50 | -0,20 — 8,00 |
48. 14
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 35 индустр.упак 48шт |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-118966 |
IP30 | G 1/4 внешняя | 0,50 — 1,60 | 4,00 — 12,00 | 60.33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 36, 4-12 бар, 0,5-1,6 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-119666 |
IP30 | G 1/4 внешняя | 0,50 — 1,60 | 4,00 — 12,00 | 51.63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 36 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-121766 |
IP30 | G 1/4 внешняя | 0,40 — 1,50 | -0,20 — 8,00 | 60.33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 35 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-121966 |
IP30 | G 1/4 внешняя | 0,50 — 2,00 | -0,20 — 8,00 | 60.33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 35 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-122466 |
IP30 | G 1/4 внешняя | 0,50 — 2,00 | -0,20 — 8,00 |
48. 14
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: KPI 35 Реле давления |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-130366 |
IP55 | G 1/4 внешняя | 1,40 | 4,8 | 71.86 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 35 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-132466 |
IP30 | G 1/2 внешняя | 0,40 — 1,50 | -0,20 — 8,00 | 60.33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: KPI 35 Реле давления |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-132566 |
IP30 | G 1/2 внешняя | 0,40 — 1,50 | -0,20 — 8,00 | 48.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: KPI 35 Реле давления (24 шт.) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-315766 |
IP55 | G 1/4 внешняя | 0,40 — 1,50 | -0,20 — 8,00 | 71.50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 35, IP55 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-316966 |
IP30 | G 1/4 внешняя | 0,50 — 1,60 | 2,00 — 12,00 |
60. 33
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 36 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-319366 |
IP55 | G 1/4 внешняя | 0,50 — 1,60 | 2,00 — 12,00 | 74.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: KPI 36 Реле давления |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-319566 |
IP55 | G 1/2 внешняя | 0,50 — 1,60 | 2,00 — 12,00 | 62.83 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: KPI 36 Реле давления |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
060-508166 |
IP30 | G 1/4 внешняя | 1,80 — 6,00 | 8,00 — 28,00 | 60.33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание: Реле давления KPI 38 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
33″>
33″>
33″>
86″>
14″>
50″>
00″>
33″>| Артикул | |
|---|---|

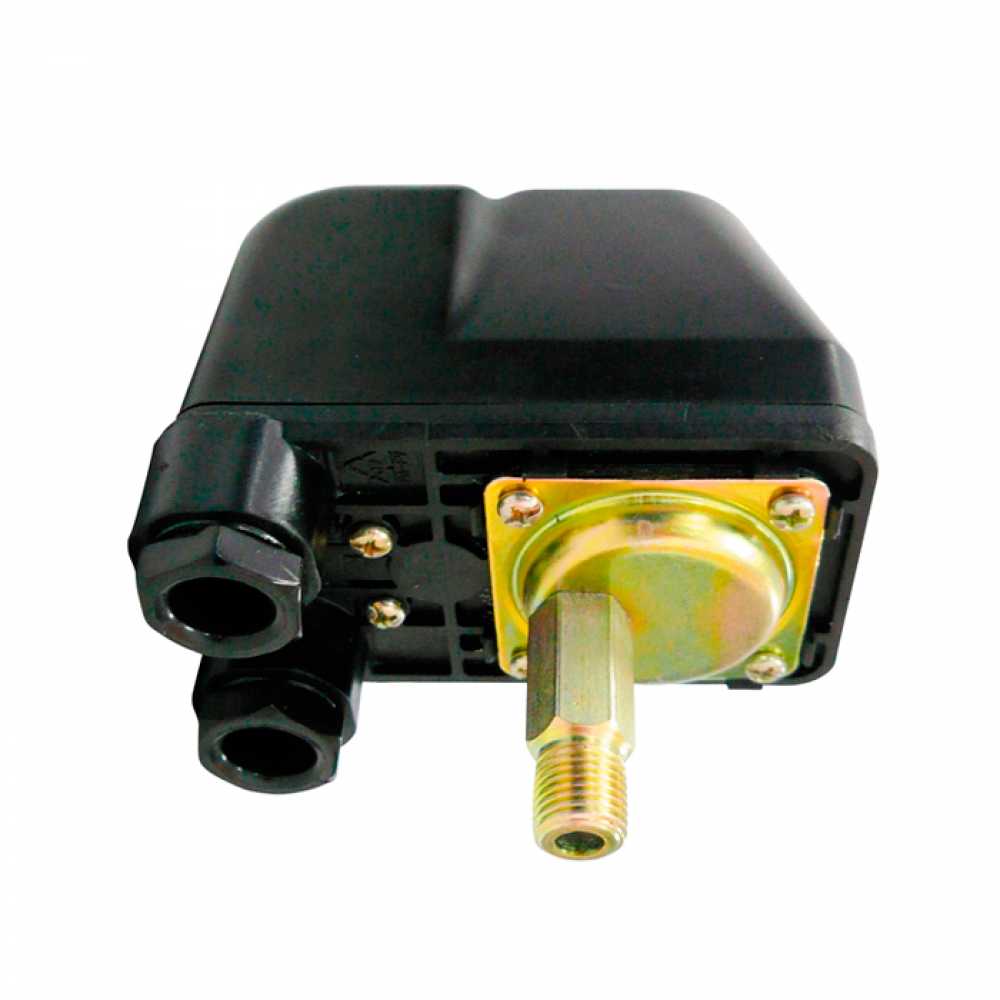

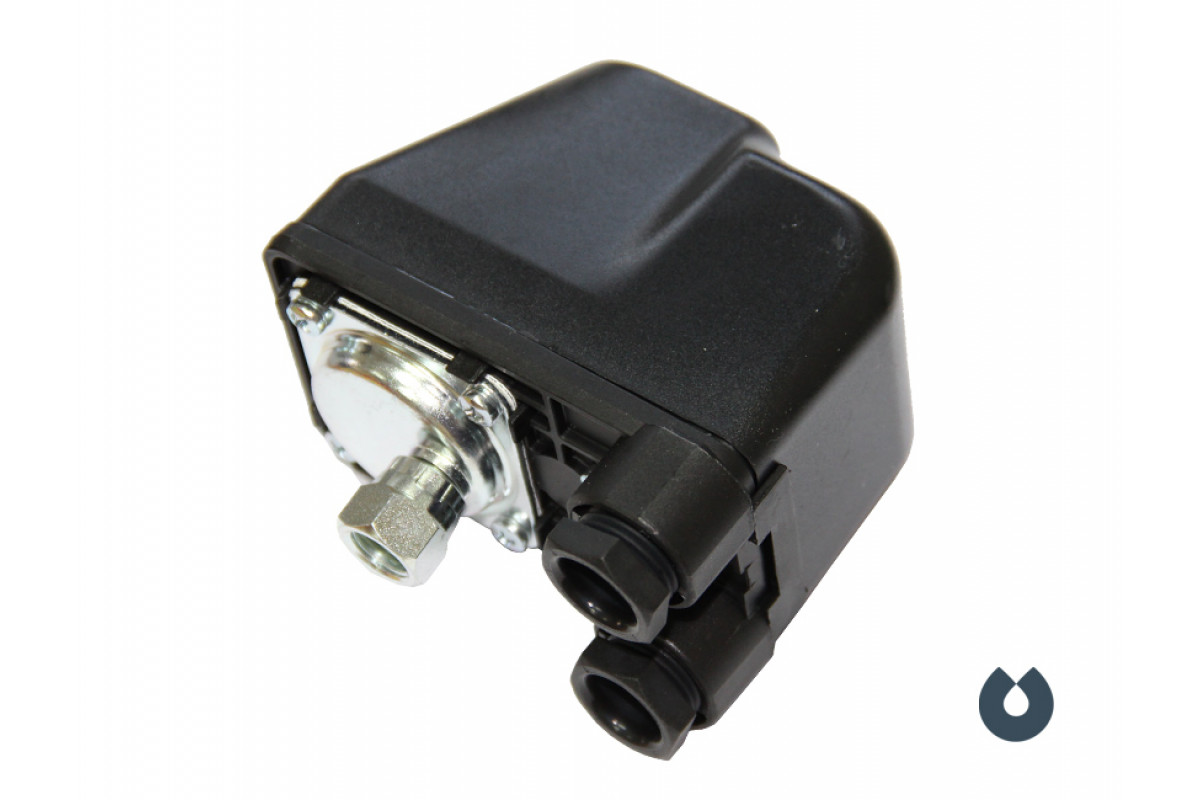

| Тип | Реле давления |
| Мощность нагрузки, Вт | 3500 |
| Давление, Атм | 1. 4-2,8 |
| Максимально допустимое давление, Атм | 4.6 |
| Присоединительная резьба, дюйм | 1/4 |
| Защита от «сухого хода» | нет |
| Максимальная температура воды, °С | 40 |
| Класс электрической защиты | 1 |
| Степень защиты | IP44 |
| Напряжение, В/Гц | 220±10% /50 |
| Габариты, см | 10. 7×10.5×6.5 |
| Масса изделия, кг | 0.4 |
| Масса в упаковке, кг | 0.5 |
| Комплектация | |
| Реле давления | 1 |
| Руководство по эксплуатации | 1 |
| ПРИМЕР | _ _DA_ _ | _ _31 | _153_ _ | _4 | Стандартный регулятор с трубкой Бурдона DA, двойная уставка, автоматический сброс, ртутный переключатель SPDT, 1-35 фунтов на кв. Дюйм, ман. | |
| СБРОС ОПЦИИ | R | U | Ручной сброс, однократная регулировка, автоматически работает на уменьшение | G E N E R A L | ||
| R | л | Ручной сброс, однократная регулировка, автоматически увеличивается | ||||
| Ю (3) | Автоматический сброс, однократная регулировка, только DS | |||||
| КОРПУС И УТВЕРЖДЕНИЕ ВАРИАНТЫ | Вт | Всепогодный кожух, NEMA 3S, 4 и 4X, стандартный фланцевый | ||||
| N3 Вт | Атмосферостойкость, со сливом, стандартная фланцевая задняя часть, только по специальному заказу | |||||
| H | Взрывозащищенный корпус, встроенное управление, доступно только для DA, DR, DS | |||||
| E | Взрывозащищенный корпус, съемное управление, доступно на DA, DR, DS | |||||
| ф | Заводское взаимное одобрение, DAW одобрено FM в качестве стандарта | |||||
| ЦЕПЬ ПЕРЕКЛЮЧЕНИЕ ОПЦИИ | ___2 | SPST открывается при повышении давления, электр. код А, ртутный выключатель | ||||
| ___3 | SPST закрывается при повышении давления, эл. код А, ртутный выключатель | |||||
| _153 | SPDT, выб. код B, ртутный выключатель | |||||
| _156 | 2 каждого SPST, один открывается, а другой закрывается, выберите. код А, ртутный выключатель | |||||
| _804 | 2 каждого SPDT, выб.код B, ртутный переключатель, провода 18 дюймов, код выбора G, мгновенный переключатель, винтовые клеммы | |||||
| _ (___) | Доступны другие схемы, проконсультируйтесь с заводом-изготовителем | |||||
| _2 | ___2_ | SPST открывается при увеличении, избран. код I, только DS, ртутный выключатель | ||||
| _2 | ___3_ | SPST закрывается при увеличении, избран. код I, только DS, ртутный выключатель | ||||
| _4 (2) (8) | 4122_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4129_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4132_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4123_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _5 | ___2 | Ртутный выключатель SPST, электр.код H, открывается при увеличении | ||||
| _5 | ___3 | Ртутный выключатель SPST, электр. код H, закрывается при увеличении | ||||
| 70 | 153 | Выключатель мгновенного действия, SPDT, электр. код D, 15 А при 120 В переменного тока | ||||
| 70 (12) | 804 | 2 каждого SPDT, выб. код F, только для диапазонов выше 35 фунтов на кв. дюйм, добавьте 30% к минимальной зоне нечувствительности, 702, 703, 704 только | ||||
| 72 | 153_ | Только DS, переключатель мгновенного действия, SPDT, эл.код E | ||||
| 72 | 804_ | 2 каждого SPDT, защелкивающиеся переключатели, эл. код G, только DS | ||||
| 74 | _____ | Двухступенчатый, по 2 шт., Переключатели SPDT, эл. код G | ||||
| Б | Delrin Bushed Movement, для всех элементов управления | |||||
| ДИАПАЗОНЫ И BOURDON ТРУБКА МАТЕРИАЛЫ | 2 | 25S | диапазон 30 дюймов рт. Ст. — 60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | |||
| 2 | 26S | диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 5S | диапазон 2-60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 6S | диапазон 5-100 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 8S | диапазон 10-200 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 9С | диапазон 10-300 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 9AS | диапазон 40-350 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 10S | диапазон 25-600 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 11S | диапазон 50-1000 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 12S | диапазон 100-1500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 13S | диапазон 300-2500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 15S | диапазон 500-5000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен.с корпусом E или задним соед. | ||||
| 2 | 16S | диапазон 800-8000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен. с корпусом E или задним соед. | ||||
| 3 | 2 | диапазон 30-0 дюймов рт. Ст., Латунная трубка Бурдона | ||||
| 3 | 3 | диапазон 10 дюймов ртутного столба — 12 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 1 | диапазон 1 / 8-15 psig, латунная трубка Бурдона | ||||
| 3 | 3A | диапазон 1 / 8-20 psig, латунная трубка Бурдона | ||||
| 3 | 4 | диапазон 1-35 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 27 | диапазон 25 дюймов рт. Ст. — 50 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 5 | диапазон 2-60 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 6 | диапазон 5-100 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 7 | диапазон 5-150 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 8 | диапазон 10-200 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 9 | диапазон 10-300 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 4 | 26E | диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 23E | диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 6E | диапазон 10-100 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 24E | диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 9E | диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 21E | диапазон 30-400 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 22E | диапазон 75-800 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 11E | диапазон 100-1000 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 13E | диапазон 200-2500 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 8 (6) | 23 К | диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| 8 (6) | 24 КБ | диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| 8 (6) | 9K | диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| ПОДКЛЮЧЕНИЕ И МОНТАЖ ОПЦИИ | 1 | Стандартный корпус | ||||
| 2 | Заднее соединение, недоступно для серии D-900, недоступно для диапазонов 15S, 16S | |||||
| 3 | Задняя часть с фланцем — стандартно для моделей «W» | |||||
| 4 | Заднее соединение и заднее фланцевое соединение, недоступно для диапазонов 15S, 16S или для серий D-900, 9200, 9500 | |||||
| ДИАПАЗОН | 35 (4) (5) | 1Н | от -60 до 30 ° F, 150 ° F макс., Колба из нержавеющей стали 304 и медный капилляр std . ; СС спецзаказ | T E M P E R A T U R E | ||
| 35 (4) (5) | 3Н | диапазон от 0 до 100 ° F, макс. 240 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 4Н | диапазон от 50 до 150 ° F, макс. 250 ° F., Колба из нержавеющей стали 304 и медный капилляр std .; СС спецзаказ | ||||
| 35 (4) (5) | 5Н | диапазон от 100 до 200 ° F, макс. 300 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 7N | диапазон: от 140 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 8Н | диапазон от 250 до 415 ° F, макс. 550 ° F., Колба из нержавеющей стали 304 и капилляр стандарт. | ||||
| 35 (4) (5) | 9Н | диапазон от 350 до 550 ° F, макс. 600 ° F, колба из нержавеющей стали 304 и капилляр, стандарт. | ||||
| 35 (4) (5) | 10Н | диапазон от 100 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 11Н | диапазон от 100 до 500 ° F, 600 ° F макс., Колба из нержавеющей стали 304 и капилляр стандарт. | ||||
| 36 (4) (5) (10) | 5NS | диапазон от 100 до 200 ° F, 300 ° F макс., Стандартная лампа из нержавеющей стали 304. | ||||
| 36 (4) (5) (10) | 6НС | диапазон от 140 до 250 ° F, макс. 380 ° F, стандартная лампа из нержавеющей стали 304. | ||||
| ПОДКЛЮЧЕНИЕ И ВАРИАНТЫ МОНТАЖА | 37 (4) (5) (11) | То же, что 36, за исключением заднего подключения, лампа из нержавеющей стали 304 стандарт. | ||||
| 38 (4) (5) | То же, что 36, за исключением задней части с фланцем | |||||
| 39 (4) (5) (9) | То же, что и 35, за исключением того, что задняя часть имеет фланцевое соединение и заднее соединение |
Доступен герметичный ртутный переключатель. Применения включают компрессоры и управление насосами.| Модель | Описание |
|---|---|
| АПС-150 | Регулируемое реле давления, диапазон уставки 0.8–28,5 фунтов на кв. Дюйм (0,06–2,0 бар) при увеличении, уменьшении на 1,6–30,0 фунтов на кв. Дюйм (0,1–2,1 бар), повторяемость ± 0,6 фунтов на кв. Дюйм (0,04 бара), зона нечувствительности 0,8–1,3 фунтов на кв. Дюйм (0,06–0,09 бар). |
| АПС-250 | Регулируемое реле давления, диапазон уставки 2,0-48,0 фунтов на кв. Дюйм (0,14-3,3 бар) увеличивается, 3,0-50,0 фунтов на кв. Дюйм (0,21-3,5 бар) уменьшается, повторяемость ± 1,0 фунтов на кв. Дюйм (0,7 бар), 1-1,7 фунтов на кв. Дюйм (0,07) -12 бар) зона нечувствительности. |
| АПС-350 | Регулируемое реле давления, диапазон уставки 3,0-96,5 фунтов на кв. Дюйм (. 21-6,7 бар) увеличивается, 4,5-100 фунтов на кв. Дюйм (0,31-6,9 бар) уменьшается, повторяемость ± 2,0 фунтов на кв. Дюйм (0,14 бара), зона нечувствительности 1,6-4 фунтов на кв. Дюйм (0,11–0,28 бар). |
| АПС-450 | Регулируемое реле давления, диапазон уставки 7,5-242 фунтов на кв. Дюйм (0,52-16,7 бар) увеличивается, 9,7-250 фунтов на кв. Дюйм (0,67-17,2 бар) уменьшается, повторяемость ± 5,0 фунтов на кв. 17-0,62 бар) зона нечувствительности. |
| АПС-550 | Регулируемое реле давления, диапазон уставки 15,0-485 фунтов на кв. Дюйм (1,0-33,4 бар) увеличивается, 20.0-500 фунтов на квадратный дюйм (1,4-34,5 бар) с понижением, повторяемость ± 10,0 фунтов на квадратный дюйм (0,69 бар), зона нечувствительности 5-22 фунтов на квадратный дюйм (0,35-1,5 бар). |
Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта
уставка; Максимум. 12 дюймов туалета @ макс. уставка
уставка; Максимум. 12 дюймов туалета @ макс. уставка
Дюйм —
уставка-1100x1100w.jpg)
дюйм
Наша разнообразная линейка переключателей используется в широком спектре приложений, включая нагнетатели, генераторные установки, внедорожники, компрессоры, вафельные печи, технологическое оборудование, устройства управления потоком, насосы, сточные воды, системы отопления и охлаждения, а также множество других приложений по всему миру. отрасли.Наше конкурентное преимущество заключается в нашей способности разрабатывать переключатели и датчики на заказ, которые точно соответствуют потребностям вашего приложения и среды. Whitman работает с крупными производителями оригинального оборудования более 40 лет, и наши самые давние клиенты — это те, для которых мы с первых лет разработали специальные решения для коммутаторов.
Наши регулируемые реле давления регулируются в полевых условиях, что позволяет конечному пользователю настраивать уставку переключателя в полевых условиях. В качестве альтернативы, наши реле давления с заводской настройкой настраиваются нашими профессиональными сотрудниками на заводе в соответствии с вашими точными требованиями к заданному значению давления и не регулируются.
Кроме того, они могут быть настроены с помощью разнообразного выбора фитингов и электрических разъемов, включая как встроенные, так и внешние соединения.
Наши реле дифференциального давления мгновенного действия соответствуют стандарту NEMA 4 и могут выдерживать скачки давления до 9000 фунтов на кв. Эти устройства имеют настраиваемые пользователем значения от 0 до 250 фунтов на квадратный дюйм дифференциала и способны выдерживать легкие или умеренные механические удары и вибрационные нагрузки.
Если показание давления составляет 52 фунта на квадратный дюйм, скорость насоса снижается. Эта непрерывная регулировка скорости насоса — это то, что обеспечивает постоянное давление и соответствует потребностям.
Таким образом, датчик 0–100 фунтов на квадратный дюйм может точно сказать VFD фактическое давление в системе.
Это сообщает SubDrive Connect, где искать измерения давления.
Если у вас есть струйный насос, реле давления можно прикрепить непосредственно к нему сбоку.
Если у вас возникли следующие проблемы, возможно, реле давления вышло из строя или неисправно:
Эти устройства гарантируют, что процессы имеют достаточное давление для правильной работы.
Основными преимуществами механических реле давления являются их высокая надежность и возможность работы без вспомогательного питания. Кроме того, они обычно могут выдерживать более высокие напряжения и силы тока, чем электронные реле давления.
Многие твердотельные реле давления также предлагают дополнительный аналоговый сигнал, пропорциональный давлению.Следовательно, они не только замыкают или размыкают контакты, но и передают фактическое значение давления.
