Регулятор температуры для котла: Термостаты для котлов, нужны ли они вообще! | Salus Controls

Термостаты для котлов, нужны ли они вообще! | Salus Controls

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

Серия «Professional»

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

• котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
• котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.



Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат.

Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

Терморегулятор для котла отопления — описание, выбор, подключение

Автор aquatic На чтение 7 мин. Просмотров 6.8k. Обновлено 19.06.2020

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

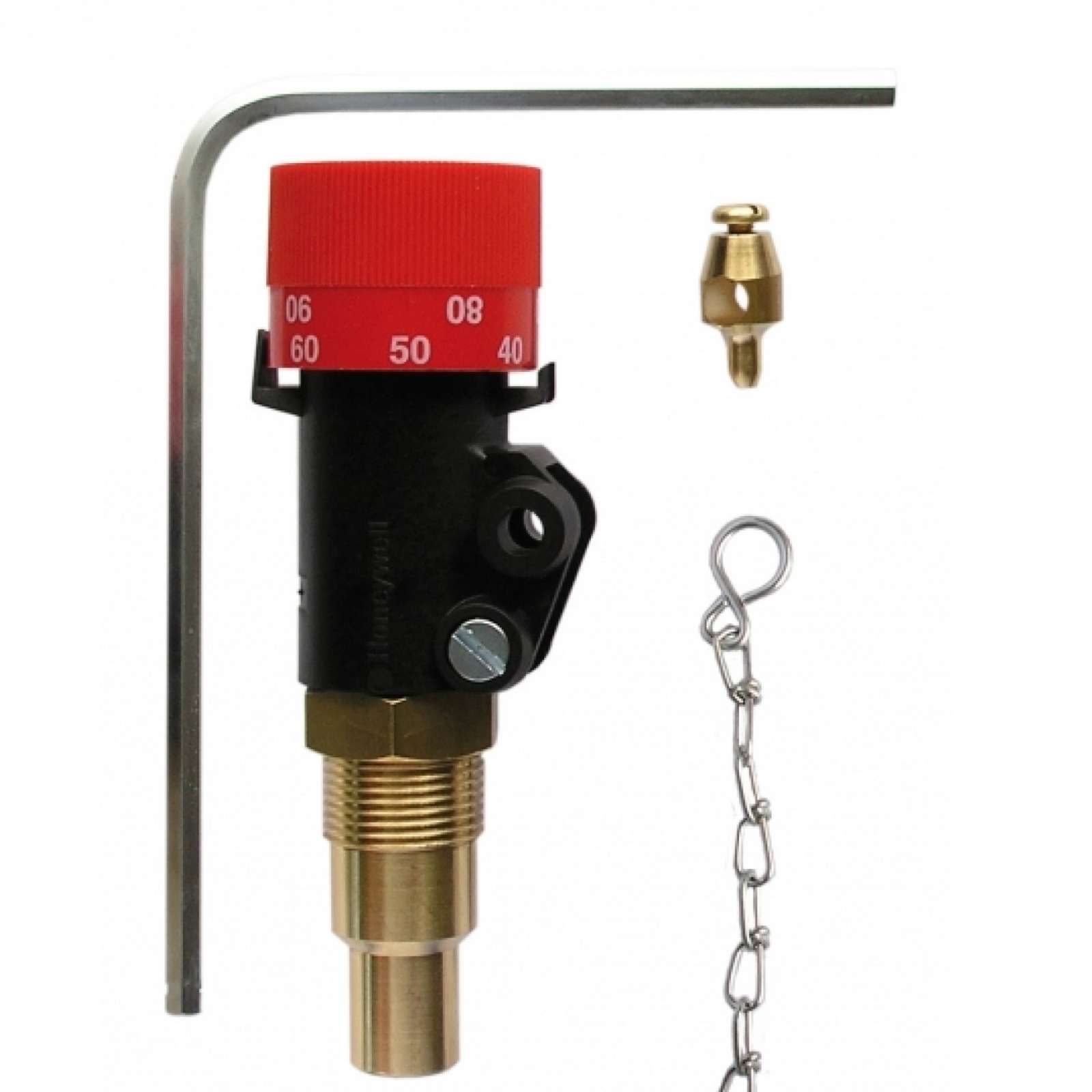

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы  для котла отопления с опцией регулирования температуры разделяются на несколько видов:

• механические модели с одной функцией;
• программируемые модели с большим набором вспомогательных настроек.

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное  место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование  по всему дому.

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные  регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

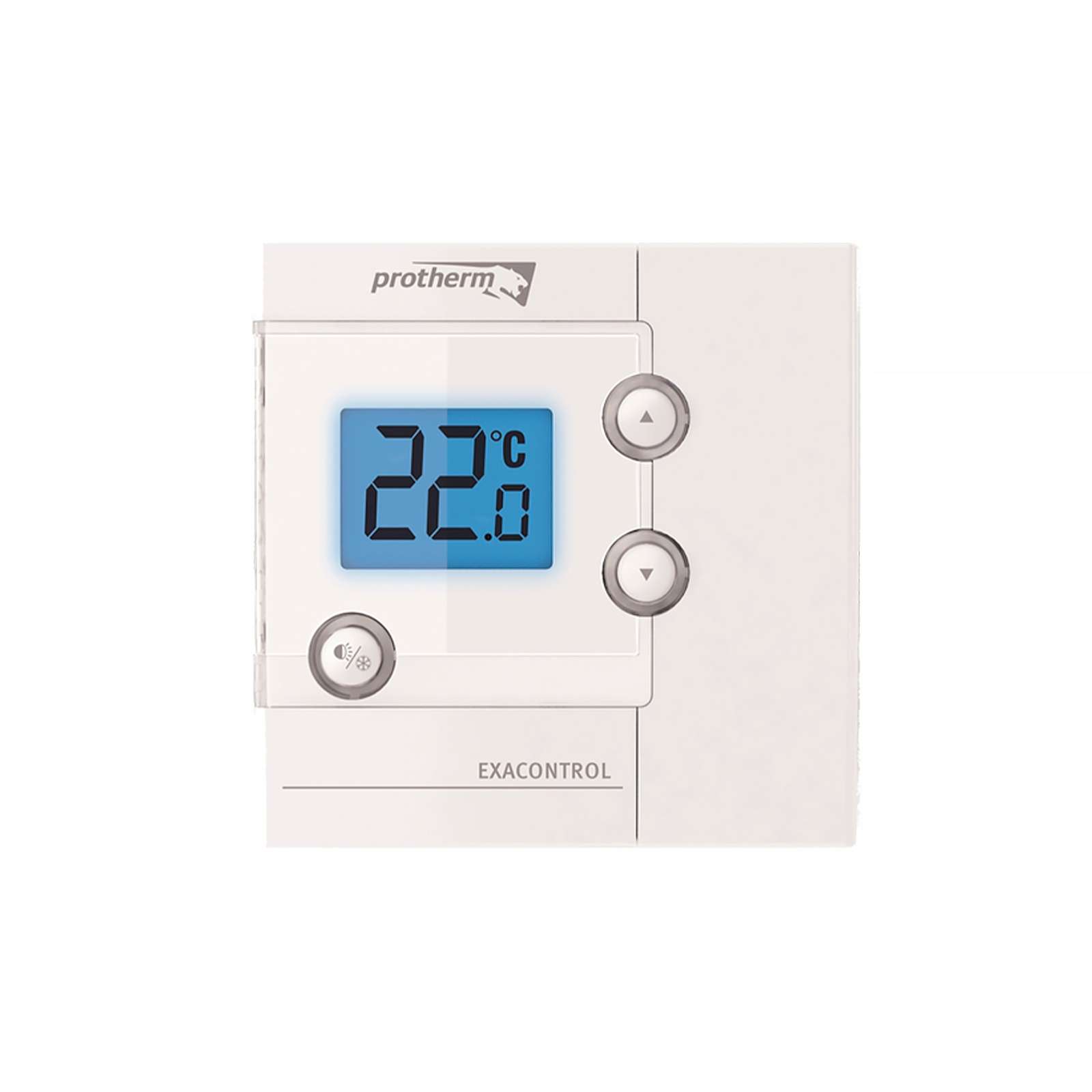

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

• накладными, которые монтируются на магистраль;
• погружные, которые контактируют с жидкостью;
• комнатные устройства размещаются в помещениях;
• внешние монтируются снаружи.

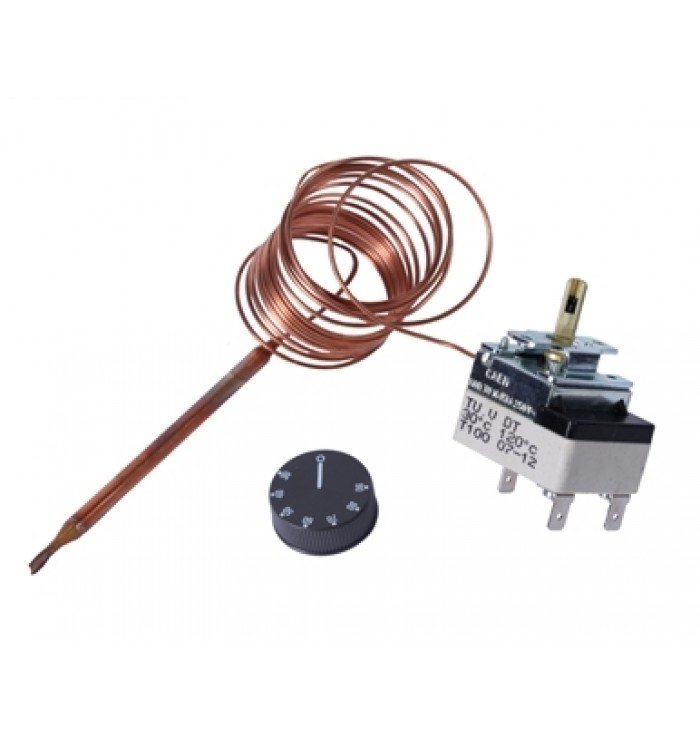

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

• желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
• перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
• перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат

Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi

Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла

Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла

Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т. д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

Регулятор температуры для котла отопления

Терморегуляторы для систем отопления, а также их подключение

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Пример термостата, регулирующего подачу газа в котел

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

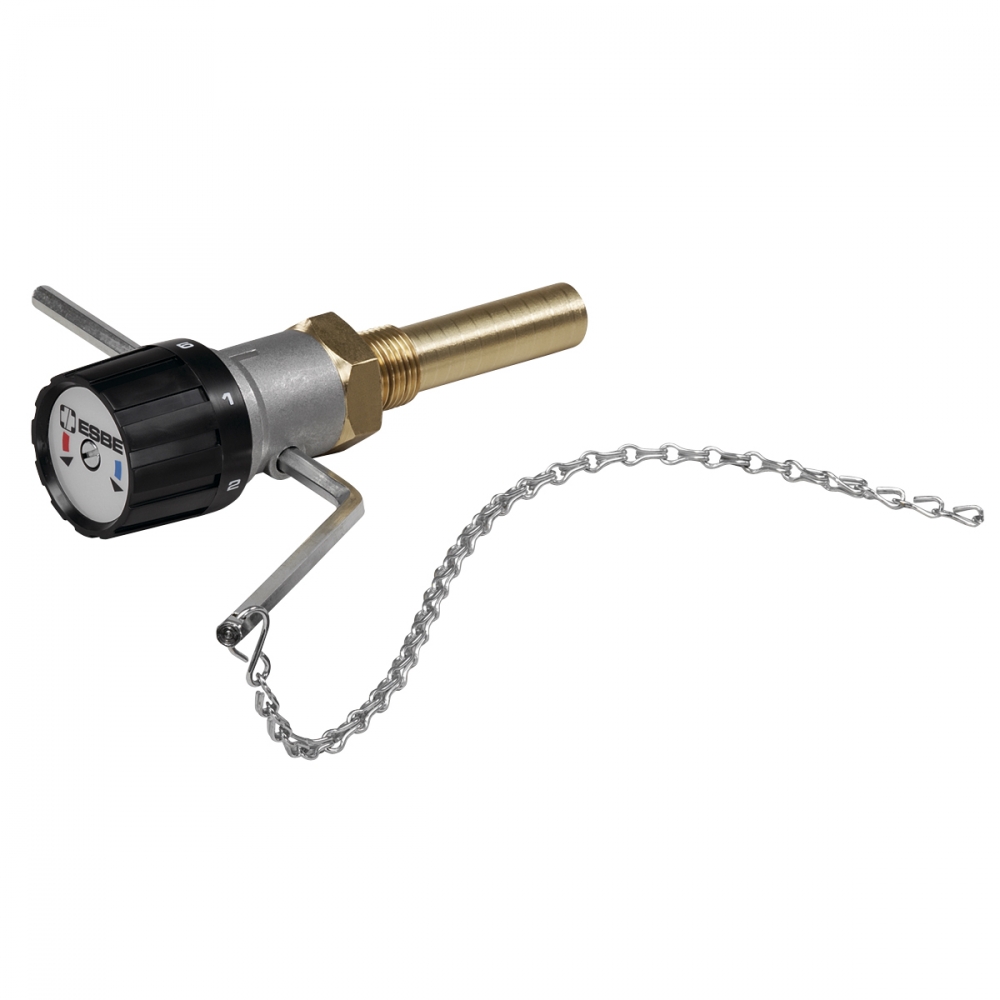

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:

• Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
• Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
• Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.

Пример программируемого терморегулятора

Подключение и установка терморегуляторов

Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.

Подключение терморегулятора к котлу, поддерживающему данную возможность

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Обобщенная схема подключения термостата

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещении

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Рисунки, наглядно демонстрирующие подходящие и нежелательные места для установки терморегулятора

Реализация раздельной регулировки температуры в комнатах

Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

Установка терморегулятора на радиатор отопления поможет сэкономить денежные средства

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Установка и настройка индивидуального терморегулятора для каждого радиатора отопления

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от  количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

Принцип действия смесительного трехходового клапана

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Схема системы отопления с одним трехходовым клапаном

Советы по выбору терморегуляторов

Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.

При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении

Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

Модульный терморегулятор для электрокотла с цепями управления накалом и циркуляционным насосом

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.

Похожие статьи

infoelectrik.ru

Регулятор температуры для твердотопливного котла

Твердотопливный отопительный котел – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, не зависящую от газового обеспечения и электроэнергии, отопительную систему. Главное – запастись дровами, углем, древесными гранулами, опилками и другими твердыми продуктами горения, на котором и будет работать котел. И благодаря процессу длительного горения твердого топлива температура в доме будет всегда нужной, а, чтобы контролировать и регулировать температуру в доме, конечно, понадобится терморегулятор.

Виды котлов и необходимость терморегуляторов

В данном виде отопительной системы часто используют чугунные и стальные котлы. И те и другие имеют как положительные, так и отрицательные характеристики. Например, стальные  обладают высокой теплоотдачей, быстрым нагревом и сравнительно низкой ценой. Но могут подвергаться воздействию внешней среды. Тогда при коррозии или засорении может испортиться вся тепловая система. Чтобы этого не произошло, необходимо контролировать температуру в котле и регулировать температурные режимы.

Чугунные же, наоборот, имеют высокую прочность, практически не поддаются коррозии и воздействию внешней среды, надежны и стабильны в эксплуатации, долго держат тепло, состоят из легко заменяющихся секций.  Но котлы длительного горения твердого топлива из чугуна, по мнению специалистов, могут дать сбой лишь в случае резких перепадов температуры.  Поэтому при монтаже такого котла необходимо произвести правильно и профессионально обвязку котла. И, конечно, нужно постоянно отслеживать температурный режим и регулировать его по мере надобности.

Если верить специалистам, то при использовании терморегулятора экономится 15-20% топлива, тепло сохраняется в нужных параметрах, происходит при необходимости включение или выключение всей системы отопления.

Чем отличается термостат от терморегулятора

Термостат уже включен в систему теплонагревателя и отвечает за работу теплоносителя. Это механический прибор, который, как правило, продается уже вместе с котлом. Его плюс – вы можете постоянно отслеживать температурный режим в теплоносителе, этот процесс не зависит от наличия электроэнергии в доме. Минус – регулировать температуру будете вручную.

Терморегулятор – отдельно монтирующийся механизм, который автоматически отслеживает температуру теплоносителя, помещения, контролирует ее, регулирует правильную нужную подачу тепла. И делает это все в течение суток автоматически, без вмешательства пользователя.

Нюансы использования

Терморегуляторы для твердотопливных котлов должны быть настроены на среднюю температуру в доме +20 градусов Цельсия. Но есть нюансы:

1. В детской комнате температура предпочтительна +22.
2. В комнате, где проживают пожилые люди, люди с ограниченными возможностями +23.
3. В случае проживания гипертоников лучше держать более низкий температурный режим +18,+19.
4. В ночное время рекомендуется +19,+21.

Виды терморегуляторов

Выбор регуляторов температуры огромен – от механических термостатов до программируемых, на микропроцессорной основе.

1. Так называемые комнатные регуляторы устанавливаются в любом помещении и реагируют на температуру в нем. Главное при установке – не закрывать приборы мебелью, шторами, любыми предметами. Тогда показатели могут не совпадать с реальностью, и вся система даст сбой.
2. Регулятор вентильных устройств привязан к конкретной линии топлива и контролирует температурный режим не самого котла, а отрезка в определенном месте, где установлен вентиль, вмонтированный в трубе.
3. Автоматический термостат цилиндра – самое простое приспособление для двухкамерного обычного котла. Этот прибор устанавливается на котле, программируется, как правило, только на максимальную температуру и заставляет котел отключиться, когда температура нагревательного элемента превышает запрограммированную.
4. Зональные регуляторы – программируются на определенную зону помещения и предотвращают не только отключение или высокую температуру, но и сообщают все показатели, которые необходимо знать потребителю.

Кроме того, все терморегуляторы делятся на:

1. Проводные.
2. Дистанционные.

Основной критерий выбора – легкость монтажа. Также надо учитывать, чтобы котел и терморегулятор были совместимы. Для этого нужно покупать все оборудование одного производителя или обратиться за помощью специалистов.

(4 голосов, рейтинг: 4,75 из 5) Загрузка…

poluchi-teplo.ru

Терморегулятор для котла – автоматика позаботится о комфортной температуре в жилище!

Терморегулятор для котла позволяет управлять работой отопительного агрегата в автоматическом режиме, обеспечивая тем самым максимально комфортную температуру в жилище.

Существует несколько видов агрегатов, используемых для отопления жилых помещений. Потребители монтируют в домах и квартирах электрические, газовые, твердо- и жидкотопливные котлы. Все эти установки в части регулирования температуры имеют определенные особенности. Электрические агрегаты, например, снабжаются специальным механическим таймером. Он позволяет выбирать один из трех вариантов функционирования котла:

1. 1. Оборудование выключено.
2. 2. Подача горячей воды.
3. 3. Запуск и отключение агрегата в заданное время.

Такой таймер в большинстве случаев выполняется в виде циферблата с 24 делениями. Пользователь устанавливает диск на определенную отметку. В заданное время котел автоматически включается и начинает обогревать помещение. Кроме того, таймер можно запрограммировать на включение/выключение агрегата через определенные промежутки времени (15, 30, 60 минут).

Отопительный котел

Жидко- и твердотопливные котлы, как правило, оснащаются специальным термоэлементом – элементарным по конструкции приспособлением для автоматического открытия и закрытия заслонки тяги. Здесь все просто. Горение будет тем сильнее, чем больше открыта заслонка. В более современные котлы на жидком и твердом топливе встраивают не термоэлемент, а контроллер. Он дает возможность точнее регулировать работу отопительного оборудования за счет управления воздушного потока, поступающего в камеру сгорания.

Установки, работающие на природном газе, получили наибольшее распространение. Они дешевы в эксплуатации, надежны, экономичны, могут быть одно- и двухконтурными. В первом случае агрегат располагает всего одним теплообменником. Подобные установки используются исключительно для отопления. Двухконтурные аппараты не только обогревают жилище, но еще и подают горячую воду. Газовые агрегаты всегда используются с терморегулятором, который нередко называют термостатом, программатором, термодатчиком или датчиком температуры. Это устройство мы и опишем максимально подробно. После прочтения статьи вы без проблем выберете и подключите терморегулятор для котла.

Интересующие нас приспособления бывают центральными, радиаторными, комнатными. Терморегуляторы для батарей отопления позволяют настраивать температуру в каждом помещении жилища. Подобные устройства очень просты. Они представляют собой клапан, с помощью которого можно снижать либо увеличивать подачу горячей воды на радиатор.

Центральные термостаты обычно устанавливаются в котельных, обеспечивающих отопление коттеджей на несколько семей, многоквартирных домов. А вот в отдельных квартирах с автономным обогревом на газовые агрегаты монтируются комнатные регуляторы температуры. Они постоянно поддерживают оптимальную температуру в жилище без необходимости вмешательства человека в работу системы отопления.

Регулятор температуры для газового котла имеет понятный принцип работы. Разобраться с ним несложно. Потребитель программирует определенную температуру в помещении (допустим, +22°) и включает отопительный агрегат. Котел начинает нагревать воду, которая поступает в радиаторы. Когда температура в доме (квартире) достигает показателя +22°, термостат отключает систему отопления. Котел не работает. При падении температуры воздуха в жилище на 0,5° терморегулятор снова запускает отопительное оборудование и выключает его при достижении +22°.

Важный момент! Термостат отключает не только горелку газового агрегата, но и его насос. А значит, потребитель уже начинает экономить электрическую энергию.

Здесь есть еще один момент. Теплоноситель в отопительной системе остывает ощутимо быстрее, чем температура в помещении. За счет этого мы снова экономим, так как котел будет включаться значительно реже (в 5–10 раз). Как результат – уменьшение цифр в счетах за оплату электроэнергии, увеличение долговечности отопительного газового агрегата и при этом всегда комфортная температура в доме.

При выборе термостата следует учитывать, что описываемые устройства подразделяют на:

Беспроводной терморегулятор

Беспроводные термодатчики состоят из двух блоков. Один из них располагает приспособлением, замеряющим температуру. Он ставится в помещении. Второй блок подключается к котлу. Между собой эти два элемента связываются радиосигналом. Главное достоинство такого терморегулятора – отсутствие необходимости в прокладке кабеля. Монтаж проводных устройств более сложный. Придется пускать провод от котла к блоку, установленному в комнате, демонтировать плинтуса, порожки под межкомнатными дверями и так далее.

Также термостаты делят на простые и программируемые. Они характеризуются разной функциональностью. К одноконтурным котлам обычно подключают простые устройства, которые выполняют одну задачу – удерживают температуру в жилище на заданном уровне. С двухконтурным агрегатом все сложнее. В данном случае рекомендуется подсоединение программируемого термостата к газовому котлу. Такое приспособление дает возможность:

• выбирать дневную и ночную температуру;
• программировать котел на несколько месяцев вперед и на каждый день недели;
• задавать любые режимы функционирования отопительной установки.

Программируемый термостат может поддерживать температуру в жилище на требуемом уровне

Удобство применения программируемого устройства очевидны. С его помощью вы сможете поддерживать температуру в жилище на требуемом уровне вне зависимости от того, как долго вас не будет дома (неделю, месяц), а также придерживаться максимально приемлемых для вас нормативов отопления.

Чтобы правильно приобрести термодатчик и без проблем подключить его к котлу, следует получить консультацию профессионала в сфере отопления жилых помещений. Желательно покупать регулятор температуры того же производителя, который выпустил газовый агрегат. Тогда подключение термостата к отопительной установке пройдет по-настоящему просто. А сам процесс эксплуатации системы отопления будет надежным и безаварийным.

Подключение термодатчика

Теперь давайте разберемся, как подключить термостат к газовому котлу. Но прежде примите во внимание следующее. Запрещается закрывать датчик температуры шторками и занавесками, фальш-панелями и разнообразными декоративными элементами (полочками, навесами и так далее). Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей. Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате.

Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:

1. 1. Тщательно изучаете инструкцию по монтажу термостата.
2. 2. Отключаете отопительный агрегат от электросети.
3. 3. Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
4. 4. Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.

Обратите внимание. Программируемые регуляторы температуры нередко подсоединяются к клеммам, имеющимся на газовом агрегате. Принцип выполнения работ в подобных случаях будет аналогичным.

Настройка термостата также не вызывает серьезных проблем. Изучаете инструкцию, пробуете разные режимы работы, выбираете те, которые вам подходят. И не забывайте – вы всегда можете выполнить повторную настройку терморегулятора в нужное вам время. Пусть в вашем доме всегда будет тепло и уютно!

obustroen.ru

Как выбрать термостат для котла?

Каждый человек для создания наиболее комфортного отопления своего жилища сталкивается с вопросами: как выбрать отопительную систему, какой способ контроля температуры предпочесть, какой терморегулятор для котла (термостат) выбрать.

Регулятор температуры отопительного прибора

Виды и типы котлов

На сегодняшний день основной выбор отопительной системы заключается в определении приоритета электрического или газового котла. Ввиду частых отключений электричества, по причине перегрузки сети – установка таких котлов менее распространена на территории нашего государства. Итак, следующим этапом при выборе отопительной системы для помещения является определение ее месторасположения: на полу или на стене.

Основным предназначением напольных котлов является нагрев технической воды, в то время как настенные – это универсальные обогревательные системы, которые служат для нагрева как технической, так и потребительской воды.

Типы газовых котлов

• Газовые котлы бывают одноконтурные и двухконтурные. Основным отличием последних является возможность осуществлять нагрев не только помещения, но и проточной воды. Регулирование подачи горячей воды по батареям осуществляют термостаты для котлов, которые рекомендуется устанавливать в каждом помещении отдельно.
• С открытой и закрытой камерой сгорания. Котлы с открытой камерой сгорания устанавливаются только в больших помещениях.
• Напольные и настенные.

Основные отличия терморегуляторов и термостатов

Качественная работа отопительной системы позволяет не только осуществлять поддержку оптимальной комфортной температуры в помещении, исключая перегрев или переохлаждение, а также достигать значительной экономии финансовых средств по оплате за использованный газ. Для того чтоб отдать предпочтение в сторону того или иного устройства необходимо знать основные функциональные отличия, которые присущи обоим термостатам.

Комнатный беспроводный термостат

Основные функции, которые выполняют терморегуляторы для котлов — это контроль требуемого диапазона температуры воды на выходе из котла, предварительно установленного вручную.

Главным недостатком использования такого устройства является необходимость осуществлять регулирование температуры при изменении погодных условий или иных факторов. В этом случае нагрев/охлаждение воды происходит скачкообразно, в результате чего изменение температуры в помещении наблюдается по прошествии какого-то времени.

Следует заметить, что для поддержания заданного нагрева теплоносителя котел должен достаточно часто включать горелку в рабочее состояние, что, в свою очередь, ведет к дополнительным затратам горючего. Главным достоинством такого оборудования является невысокая стоимость прибора, которая обеспечивает качественный контроль работы котла.

Комнатные термостаты для газовых котлов работают по принципу снятия показаний температуры воздуха в помещении и соответствующего регулирования микроклимата. Отметим, что температура воздуха в помещении изменяется медленнее, чем жидкости в водных термостатах, а соответственно и необходимость подачи газа на горелку будет осуществляться реже.

Регулируемый термостат

Таким образом, используя термостаты воздушного контроля в помещениях, получаем экономию финансов и топлива в существенных объемах. Для установки комфортной температуры в нескольких помещениях с индивидуальными контурами отопления необходимо использовать комнатный термостат для котла и систему коллекторов, которая обеспечит подачу теплоносителя требуемого нагрева.

Виды домашних термостатов и вариации их настроек

На сегодняшний день существует 2 вида терморегуляторов для помещений:

1. Проводные. Одним из основных условий хорошей работы проводных терморегуляторов является качественный монтаж проводников, который обеспечивает бесперебойную связь котла с контроллером, установленным в определенной точке помещения и подающим сигнал на подачу горячей воды в конкретный контур.
2. Беспроводные. В таких терморегуляторах регулирование и корректировка рабочего процесса системы осуществляется при помощи радиосигнала, поступающего на датчик. Такой термостат для котла состоит из 2 блоков, один из которых устанавливается непосредственно возле котла и соединяется с его клеммами, а второй устанавливается в том помещении, из которого предполагается осуществлять управление и корректировку температуры. Связь между этими двумя блоками (исполнительным и контроллерным) осуществляется непосредственно по выделенному радиоканалу. Следует заметить, что блок-контроллер отличается от исполнительного блока наличием жидкокристаллического дисплея и мини-клавиатуры.

Относительно выполняемых функций комнатные терморегулирующие устройства разделяются на 2 вида:

• простые термостаты;
• программируемые комнатные термостаты для газовых котлов.

Основное назначение, которое выполняет простой комнатный термостат для газового котла, является контроль и поддержание предварительно заданной температуры. В случае с установкой программируемого термостата, владелец имеет ряд преимуществ, которые позволяют создать в заданном помещении наиболее комфортную температуру, используя:

1. Дистанционное управление работой обогревательного котла;
2. Возможность установки желаемой температуры в режимах «день» и «ночь».
3. Быстрое дистанционное изменение существующих температурных параметров в помещении.
4. Возможность осуществления программирования отопительной системы по дням недели.
5. Осуществление автоматического контроля температурного режима в помещении, используя термостаты для котлов.
6. Относительно быстрое изменение температуры в помещении после внесения корректировок.
7. Низкий топливный расход.
8. Долгое поддержание работы устройства за счет использования аккумуляторов.

Советы по эксплуатации

1. Одним из наиболее приемлемых вариантов использования систем регулирования и отопления помещения является установка отопительного котла и автоматики от одного надежного производителя, который осуществляет выпуск продукции на длительный и безаварийный срок службы.
2. Устанавливать проводной термостат для газового котла необходимо до начала осуществления ремонтных работ в помещении. В противном случае возникнет необходимость штробления стен, а соответственно и порчи внутреннего дизайна помещения.
3. Установку контроллеров в помещении необходимо осуществлять на открытом пространстве, чтоб не загораживало устройство ни мебель, ни декоративная отделка помещения (шторы, ковры, картины и так далее).

Выбирая комнатный термостат, следует обратить внимание не только на его достоинства, но также на недостатки, чтоб окончательно определить приемлемость использования прибора в помещении для создания наиболее комфортной температуры.

klivent.biz

Терморегулятор для газового котла отопления

Сегодня встраиваемый или выносной терморегулятор для газового котла является неотъемлемой частью отопительной системы любого типа. Важность функций, выполняемых прибором, сравнима с необходимостью наличия котлоагрегата и радиаторов. На рынке представлено много моделей, что несколько запутывает покупателей. Они задаются вопросами, какая модификация нужна, какие параметры учитывать при покупке и так далее. От правильности выбора зависит исправность и функциональная эффективность системы, поэтому рассмотрим детальнее, что из себя представляет термостат для котла отопления: классификация, принцип работы.

Терморегулятор для газового котла

Назначение и характеристики

С целью рационального использования энергоресурсов и обеспечения комфортной температуры в помещении теплоотдачу котлоагрегата приходится постоянно регулировать в соответствии с погодой на улице. Ранее данная операция проводилась пользователем вручную, что доставляло некоторое неудобство. Благодаря техническому прогрессу, решение данной задачи сегодня возложено на термостат. Автоматика отвечает за поддержание температурного режима в заданном и комфортном для потребителей диапазоне.

Порог срабатывания — основная характеристика, которой обладает регулятор. В большинстве устройств он установлен на отметке 0,25 градуса. При снижении или повышении температуры хотя бы на четверть градуса устройство включит или выключит отопление.

Преимущества установки терморегулятора:

• Комфортная эксплуатация системы отопления.
• Экономия энергоресурсов за счет своевременного отключения (около 30%).
• Минимизация риска возникновения аварийной ситуации в результате перегрева (замерзания) системы.

Важно, что срок службы термостата существенно продлевается за счет работы в щадящем режиме.

Терморегулятор для котла с электронным таблом

Устройство и принцип работы

Термодатчик — главный элемент прибора. Он отвечает за включение и отключение котлоагрегата. Температурное значение пользователь задает самостоятельно способом, который предусмотрен конструкцией термодатчика.

Прибор собирает информацию и передает ее на термостат. Он, в свою очередь, сверяет полученные данные с заданными параметрами и передает сигнал системе управления. В результате котел отключается или продолжает работать.

Виды терморегуляторов

Для классификации приборов используются различные параметры. Так, по принципу монтажа различают:

• Встраиваемые. Их установка осуществляется недалеко от котла или непосредственно в нем. Термодатчик таких приборов отвечает за контроль температуры теплоносителя в контуре. Главное преимущество — доступная цена. Существенный недостаток — поздняя реакция на изменение температуры в помещении, которую он измеряет косвенно (через воду в трубопроводе).
• Выносные. Устройства оборудованы двумя датчиками: в контуре и воздушный в комнате. Преимущество — поддержание максимально точной температуры, недостаток — цена. Проводные устройства устанавливается только в комнате и подключается к котлу при помощи провода. Беспроводной терморегулятор для газового котла состоит из двух частей: в комнате устанавливается термодатчик, излучающий радиосигнал; возле котла монтируется контроллер с приемником сигнала. Для обмена информацией элементы используют радиосигнал.

Выносной терморегулятор для отопительного котла

Сравнивая встраиваемую и выносную модели, пользователи убеждаются, что последняя явно лидирует. Ее цена наиболее высокая, но именно такая модификация позволяет сэкономить большее количество энергоресурсов.

Учитывая принцип действия, терморегуляторы делятся на две группы:

• Аналоговые. Приборы отличаются простотой. Датчик функционирует за счет того, что при изменении температурного режима меняется объем вещества. В капиллярном датчике веществом является жидкость в колбе. В некоторых устройствах установлена биметаллическая пластина, материалы в составе которой имеют разный коэффициент расширения. Настройка температуры осуществляется посредством механического регулятора.
• Цифровые. Полупроводниковый элемент является термодатчиком. Повышение или снижение температуры приводит к изменению электрического сопротивления. При нагреве прибор типа NTC снижает сопротивление, типа PTC— увеличивает. Наличие микросхемы — главное отличие от аналоговых устройств. Ее функции: вывод данных на дисплей;расширение возможностей при настройке.

Выбирая между термодатчиками данных типов, следует опираться на финансовые возможности. Цифровой прибор однозначно лучше, в том числе за счет наличия функции программирования. Воспользовавшись ею, можно выставить режим работы системы не только по дням (выходные/будни), но и по часам (днем жарче, ночью прохладнее). Если вам нравится постоянная температура отопления, то покупка дорогого цифрового терморегулятора является нецелесообразной.

Важно при выборе устройства учитывать качество теплоносителя. В случае использования неподготовленной (не обессоленной) воды лучше выбрать аналоговое устройство, так как под воздействие солей терморезисторы в скором времени начнут работать некорректно.

Рассмотрим детальнее некоторые типы:

Механический (проводной) терморегулятор. Прибор отличается простой конструкцией: запорный кран + механический блок управления. Термостат заполняется теплоносителем. Нагреваясь, он расширяется, в результате чего происходит нажатие на шток. Данный элемент, в свою очередь, ограничивает движение воды в контуре. Результат — нагрев воды ослабевает и батареи остывают. Существенный недостаток — прибор не способен учесть температуру воздуха и отреагировать на данный показатель. Другие особенности механических терморегуляторов:

• Параметры регулятора должны соответствовать системе.
• Монтаж на радиатор должен исключать воздействие высокой температуры на элемент, отвечающий за управление. Иначе корректировка будет выполняться неверно.
• Установку лучше выполнять перед радиатором, дабы контролировать его нагрев. Вариант монтажа «после батареи» применим в случае необходимости ограничить приток воды из радиатора.

Механический (проводной) регулятор температуры для котла

Двухходовый и трехходовой регулятор. Данные терморегуляторы для газовых котлов отопления отличаются многофункциональностью и универсальностью. Главное отличие от предыдущего типа — отсутствие зависимого от температуры воды элемента управления. Современные устройства учитывают температуру окружающей среды и оборудованы сервомеханизмом. Данные регуляторы используются и в других отопительных системах: коллекторное теплоснабжение, теплый пол. Данный тип терморегулятора идеально подходит для установки в насос отопления.

Важно, что двухходовые и трехходовые терморегуляторы не только регулируют объем теплоносителя, но и меняют гидродинамическое распределение в контуре, выравнивая его.

Дистанционные варианты оборудования. Автономная работа теплоснабжения обеспечивается накладным электронным терморегулятором. Распространенный вариант монтажа — в комнате, в удобном и доступном месте. Комплектация устройства: выносной датчик температуры и регулирующий элемент, корректирующий работу котлоагрегата и регулировочного клапана. Также не лишней является функция суточного и недельного программирования. Сегодня на рынке представлено оборудование с различными дополнениями:

• Таймер позволит обеспечить теплоснабжение дома в зависимости от времени суток. Это хороший вариант для небольших помещений.
• Биометрическая спираль расширяется под воздействием горячего воздуха, в результате чего происходит замыкание контакта, и регулировочный механизм открывает/закрывает задвижку.
• Электронный блок управления в механической части позволяет программировать терморегулятор. Это удобный вариант при монтаже автономного отопления.

Дистанционные варианты оборудования — радиоуправляемий терморегулятор

Важно, что дистанционное устройство можно подключить к циркуляционному устройству, котлу, сервомеханизму радиатора.

Место установки и характеристики термодатчика — задачи, которые необходимо решить еще на стадии проектирования системы теплообеспечения. Подбор отдельных элементов основывается на предварительном расчете основных параметров. Но на выбор термостата влияют не только технические характеристики системы. Значение имеют эксплуатационные качества устройства:

• Точность управления. Качество, позволяющее пользователю понять, при каких температурных изменениях сработает прибор.
• Автоматизация. Показатель, от которого зависит частота корректировок вручную во время настройки нормальной работы системы.
• Дополнительные настройки. Каждый прибор работает в циклическом режиме, запрограммированном на день или неделю. Наличие дополнительных режимов дает возможность настроить систему максимально точно, вплоть до часов и минут.
• Особенности монтажа. Во время установки важно обратить внимание на рекомендации производителя. Некоторые модели устанавливаются строго в определенном положении. Ошибки при монтаже — частая причина некорректной работы регуляторов.

Регулятор температуры на радиаторе

Из этого следует

Продолжительный отопительный сезон в России и нестабильность погодных условий обязывает обдуманно подходить к вопросу проектирования системы отопления, выбора основного и дополнительного оборудования. Батарея с постоянной температурой — неудобный вариант: при изменении погоды за окном в комнате может быть холодно или жарко.

Правильный выбор терморегулятора для газового котла позволит устроить качественное и комфортное отопление в доме при существенной экономии энергоресурсов. Выбор прибора должен быть основан на предварительных расчетах теплопотребления и с учетом типа системы. Наличие дополнительных функций (GSM-управление, контроль работы других устройств, другие) — полезная опция, но не обязательная. Ориентируйтесь на рамки бюджета.

Терморегулятор с GSM-управлением

После того как выбор сделан, важно правильно выполнить установку прибора. Обязательное правило — соблюдение требований производителя, указанных в технической документации. В качестве места монтажа блока управления рекомендуется выбирать наиболее проходную и людную комнату. Чаще всего это гостиная.

Термодатчик имеет относительно невысокую стоимость, но выполняемые им функции помогут немало сэкономить, а также избежать больших финансовых трат. Данное капиталовложение полностью себя оправдывает, является выгодным с практической и экономической точек зрения.

Видео по теме:

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами



Добрый день!

Меня зовут Марковец Алексей — я отвечаю за техническую поддержку в компании ХОГАРТ.

В сегодняшней статье я хотел бы поговорить о различиях в работе котлов с датчиками уличной температуры и комнатными термостатами, а также о том, как ведёт себя автоматика котлов при работе с подобным оборудованием.

Небольшое предисловие.

Большинство собственников жилья слышали о том, что не лишним будет доукомплектовать свой газовый котел комнатным термостатом или комнатным регулятором с датчиком температуры (забегая вперед, скажу — это совершенно разные устройства и котел работает с ними по-разному).

Все знают, что комнатный термостат является хорошим дополнением к котельному оборудованию. Большинство специалистов приобретают их для экономии газа и, как следствие — экономии денежных средств.

Многие считают, что если в дополнение к котлу и термостату купить датчик уличной температуры, то они получат максимально экономичную систему отопления.
Итак, давайте разберемся в достоверности данных утверждений.

Начнем с определений и отличий:

КОМНАТНЫЙ ТЕРМОСТАТ – устройство, на котором мы устанавливаем уровень нужной нам температуры в комнате (если термостат один, то по его показаниям будет управляться вся система).
При достижении установленной температуры термостат будет размыкать контакты и горелка котла отключится!
Обращаю ваше внимание на то, что обычный термостат НЕ УПРАВЛЯЕТ РАБОТОЙ КОТЛА, он отключает горелку котла полностью.

КОМНАТНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ — имеет встроенный датчик температуры.
На регуляторе, как и на термостате, пользователь устанавливает уровень той температуры, которую он хочет поддерживать в помещении, где стоит регулятор. В отличие от термостата комнатный регулятор не отключает горелку. При изменении температуры в комнате изменяется сопротивление встроенного в регулятор датчика температуры. Плата котла считывает эти изменения и дает команду на модуляцию горелки (уменьшение мощности горелки) либо на ее отключение. У «продвинутых» котлов при подключении комнатного регулятора автоматика сопоставляет скорость изменения температуры воды в контуре отопления и скорость изменения температуры воздуха.
Сопоставляя эти параметры котел «пытается» уменьшить мощность так, чтобы сохранять работу на небольшой мощности поддерживая выставленную на регуляторе температуру в помещении (это идеальная ситуация).

ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ — так же как и комнатный регулятор имеет в своем составе датчик температуры, сопротивление которого меняется в зависимости от температуры воздуха на улице.

Автоматика котла считывает эти изменения и в зависимости от этого устанавливает температуру теплоносителя. Теплопотери помещений бывают разными, поэтому чтобы учесть этот параметр в автоматику котла «зашивают» несколько вариантов работы при одной и той же уличной температуре (так называемые температурные кривые).

Такой подход позволяет настроить автоматику для работы с каждым конкретным помещением.

Теперь немного о самих котлах (говорить будем о газовых, как о наиболее распространенных).

КОТЛЫ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — конструктивно это наиболее «древние» представители семейства газовых котлов. Принципиально от своих более современных собратьев они отличаются тем, что количество газа, засасываемого в камеру сгорания, определяется разряжением в ней (конечно диаметр форсунок тоже имеет значение, но этот параметр постоянный). Говоря проще, газа засасывается столько, сколько получается. И качество газовоздушной смеси в этом случае никак не контролируется. Как следствие — расход газа в таких котлах довольно высокий (по сравнению, например, с котлами с закрытой камерой сгорания или с конденсационными котлами). Воздух для горения, при этом, забирается из помещения, где стоит котел.

КОТЛЫ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — помимо всего прочего интересны тем, что уровень разряжения в них не зависит от внешних факторов, а определяется работой вентилятора, который чаще всего стоит на выходе из камеры (хотя может стоить и на входе).
За счет стабильного подсоса воздуха такие котлы обеспечивают относительно стабильное качество газовоздушной смеси, а значит, КПД у них будет на пару процентов выше, чем собратьев с открытой камерой, а расход газа немного ниже.

Нюанс: большинство подобных котлов, получая сигнал от комнатного регулятора температуры пытаются снизить мощность — уходят в режим модуляции. Количество газа, поступающего в камеру сгорания, уменьшается, а вот количество воздуха чаще всего остается прежним. Таким образом, качество газовоздушной смеси немного падает. Однако в абсолютном выражении такие котлы все-таки более экономичны, чем аналогичные, но с открытой камерой сгорания.

КОНДЕНСАЦИОННЫЕ КОТЛЫ — на сегодняшний день представляют собой наиболее продвинутую часть отопительного газового оборудования. Как по части внутренних конструктивных элементов (теплообменника, газовой арматуры и пр.), так и по уровню своей автоматики.

Чем отличаются от своих перечисленных собратьев в лучшую сторону?

Самое главное — за счет конструктивных особенностей в таких котлах на протяжении всей их работы в любом режиме (на максимальной, средней, минимальной и любой другой мощности) коэффициент избытка воздуха всегда поддерживается на оптимальном уровне. (для природного газа это величина 1,05 — 1,1)

То есть во время модуляции (уменьшении количества газа, подаваемого в камеру сгорания) уменьшается и количество подаваемого воздуха. Таким образом, качество газовоздушной смеси поддерживается на оптимальном уровне.

КОЭФФИЦИЕНТ ИЗБЫТКА ВОЗДУХА — что за величина?

Для сжигания 1 м3 метана необходимо 10 м3 воздуха. Тогда коэффициент избытка воздуха это отношение фактически поданного количества воздуха к необходимому. Таким образом, тем ближе это значение к 1, тем лучше. Для метана (напомню) оптимальное значение этого показателя 1,05 — 1,1.

Теперь про оборудование и датчики.

1). Подключая датчик уличной температуры к котлу, мы экономим газ за счет того, что котел может снижать температуру теплоносителя, учитывая изменения температуры на улице, в том числе и суточные колебания температуры.

2). Подключая механический комнатный термостат вместе с датчиком уличной температуры, будем экономить еще немного. Воздух в помещении остывает довольно медленно. Пока температура воздуха в помещении, где стоит термостат будет выше установленной котел отключит горелку и будет ждать от термостата «разрешения» на ее запуск. Максимальный эффект по части экономии даст установка датчика уличной температуры вместе с программируемым комнатным термостатом (программирование по дням недели и по часам).

Такой вариант позволяет Вам устанавливать сниженную температуру воздуха, когда вас нет дома и подогревать помещение к Вашему приходу. Можно делать то же самое, используя термостаты с выходом в интернет, но это потребует Вашего периодического участия + наличия выхода в интернет (или GSM — хотя этот вариант сейчас уходит в прошлое). Ритм жизни большинства семей достаточно стабилен: утром родители идут на работу, дети в школу или институт (как раз в это время можно снижать температуру воздуха в помещении). Таким образом можно один раз задать программу работы и не возвращаться к этому вопросу.

3). Подключая датчик уличной температуры с комнатным регулятором мы получаем максимальные возможности по части экономии газа. За счет уличного датчика котел будет снижать температуру теплоносителя. Комнатный регулятор со встроенным датчиком температуры даст котлу возможность модулироваться, снижая мощность, но, не отключая при этом горелку (или снизить количество отключений до минимума).

С таким набором оборудования котел будет стремиться поддерживать установленную в помещении температуру, поддерживая свою мощность на минимально-возможном режиме. Такой режим работы оптимален как с точки зрения экономии газа, так и с точки зрения продления срока службы самого оборудования. Наибольшую эффективность данная схема покажет при использовании конденсационного котла.

Небольшое резюме:

• если вы хотите экономить на счетах за газ, то датчик уличной температуры или комнатный термостат — это тот МИНИМУМ оборудования, который вам понадобится. Лучше конечно ставить и то, и другое.

• если вопрос экономии газа для вас критически важен, то оптимальным выбором будет конденсационный котел с датчиком уличной температуры и программируемым комнатным регулятором (или регуляторами). Особенно это актуально для тех, чье оборудование работает на сжиженном газе.

• сложная и продвинутая автоматика будет экономить вам газ, но только в том случае, если ее правильно установили, подключили и настроили. Другими словами — доверять монтаж и настройку такого оборудования соседу, дяде Коле и прочим героям баек на тему «как не надо делать», не стоит.

Если у вас есть вопросы по содержанию статьи, вам требуется консультация по подбору оборудования или у вас просто есть вопросы по тематике «отопление» — обращайтесь в отдел клиентского сервиса компании ХОГАРТ: [email protected]  или  8 915 095 47 87.

С уважением, Марковец Алексей.

Терморегулятор для газового котла: подключение и принцип рабты

Добиваясь комфортной температуры в доме, мы вручную управляем работой газового котла. Это регулирование очень относительно, поскольку мы выставляем на котле температуру теплоносителя. Стоит погодным условиям измениться в ту или иную сторону, как температура в помещениях понижается или повышается, надо опять регулировать нагрев теплоносителя на котле. Это касается всех газовых водогрейных установок, даже дорогих с высоким уровнем автоматизации. Избавиться от ежедневной беготни в котельную можно, если установить выносной терморегулятор для газового котла. Некоторые производители котельного оборудования поставляют его вместе со своими изделиями в качестве опции.

Как это работает?

В стандартной ситуации котельная установка производит нагрев воды до установленной температуры и никак не реагирует на то, что в доме становится жарко или холодно после перемены погоды. Даже суточные перепады уличной температуры дают о себе знать. Регулирование газового котла по теплоносителю — косвенное, чтобы регулирование было прямым, его надо осуществлять по температуре воздуха в помещениях. Для небольших одноэтажных домов достаточно установить в проходном помещении один комнатный терморегулятор, чтобы решить проблему.

Простейший термостат состоит из чувствительного элемента, который является исполнительным механизмом, и контактной группы с регулятором. Термоэлемент представляет собой закрытую капсулу (сильфон), внутрь нее чаще всего закачивают смесь газов, реже – жидкость. Суть в том, что этот заполнитель чувствителен к изменению температуры окружающей среды. При ее повышении газовая смесь расширяется, растягивает сильфон и перемещает шток, замыкающий контакты. Понижение температуры вызывает обратный процесс и контакты размыкаются.

Задача и принцип работы терморегулятора газового котла – в момент достижения необходимой комнатной температуры прекратить нагрев теплоносителя, а после ее понижения до нижнего значения возобновить работу. В самой простой схеме термостат замыкает два контакта, провода от которых проложены к отопительной установке и подключены к электромагнитному газовому клапану.

В рабочем положении последний постоянно открыт, при замыкании контактов термостата на клапан подается напряжение и он перекрывает топливный тракт главной горелки, пламя остается только на запальнике. После того как температура в помещении уменьшилась, с клапана снимается напряжение, он открывает газовую магистраль и горелка поджигается от запальника. При такой схеме работы подключение терморегулятора к газовому котлу выполняется, как показано на рисунке.

Как подключить терморегулятор к котлу

Виды дистанционных терморегуляторов

Для поддержания необходимой температуры в помещениях используются следующие регуляторы:

• Простой терморегулятор с ручным указателем температуры и проводным подключением. Комплектуется проводами длиной до 30 м.
• Регулятор с дисплеем и возможностью программирования в комплекте с проводами для подключения.
• То же, со встроенным GSM – модулем для коммуникации с мобильным телефоном.
• Автономный беспроводной регулятор.
• Внешний беспроводной терморегулятор для газового котла, позволяющий управлять его работой в зависимости от погодных условий.

Последняя разновидность термостатов используется совместно с электронным блоком управления отопительной установки, имеющего такую функцию. Большинство ведущих зарубежных производителей предусматривают в своих изделиях эту возможность. Погодозависимый регулятор подключается к специальным контактам контроллера либо связывается с ним посредством радиомодуля. Такой способ регулирования считается наиболее эффективным, поскольку котельная установка реагирует на похолодание (или потепление) еще до того, как холод проникнет в дом и начнет понижаться температура в комнатах.

Задать необходимую температуру в доме можно, если поставить программируемый терморегулятор для котла с дисплеем. В зависимости от завода – изготовителя электронику прибора можно запрограммировать на неделю вперед или более, чтобы в разное время суток в доме выдерживалась требуемая температура. Функция дает возможность экономить топливо, поскольку нет смысла полноценно топить дом, когда в нем никого нет. То же касается и ночного времени суток, во время сна температуру можно понизить на несколько градусов, а к утру снова поднять.

Терморегулятор с GSM – модулем может передавать информацию на ваш телефон с помощью текстовых сообщений. В газовых котлах ведущих европейских и южнокорейских производителей устанавливаются Wi – Fi модули, с помощью которых можно управлять работой агрегата через интернет. Поскольку контроллер таких отопительных установок связан с комнатным терморегулятором, то через сеть есть возможность дистанционно менять температуру в помещениях дома.

Появилась новинка в котельном оборудовании некоторых ведущих производителей. Для дистанционного управления всеми функциями агрегата разработаны специальные приложения, устанавливаемые на смартфон.

Беспроводные терморегуляторы для котлов оборудованы встроенным радиомодулем для связи с контроллером водогрейной установки. Удобство в эксплуатации и отсутствие длинных проводов – главные преимущества этих устройств. Недостаток заключается в том, что отопительные установки и терморегуляторы от разных производителей могут быть несовместимы между собой. Этим же недостатком страдают и регуляторы, подключаемые к котлам с помощью проводов. Проблема возникла вследствие обилия различных производителей электроники и газовой аппаратуры. По этой причине покупать прибор надо, проконсультировавшись со специалистом сервисной службы фирмы – изготовителя котла и терморегулятора.

Различная дополнительная автоматика для газовых котлов, в том числе и терморегуляторы, имеют все большее количество функций, их ассортимент постоянно расширяется. Некоторые модели с большим жидкокристаллическим дисплеем могут не только поддерживать температуру в помещении, но и управлять газогорелочным устройством совместно с электронным блоком котла. На дисплее можно увидеть значения температуры теплоносителя и наружного воздуха, а в случае нештатной ситуации или мелкой неисправности на экране появится код ошибки. Данные электронные устройства избавляют от необходимости часто посещать помещение топочной с целью проверки работы оборудования.

Заключение

Стоимость терморегуляторов нельзя назвать высокой, но с их помощью можно значительно экономить любое топливо, которое используется в вашей котельной для обогрева дома. При этом появляется дополнительное удобство эксплуатации всей системы отопления.

AquaSmart Контроль температуры бойлера | Beckett Corp.

Как работает традиционный контроль температуры котла

Регулятор температуры котла действует как концевой выключатель. Это центральное звено для работы горелки и циркулятора. Терморегулятор котла имеет регулируемое измерение температуры для контроля предельного значения, которое предназначено для различных применений. Концевой выключатель может открываться при повышении температуры и / или открываться или закрываться при понижении температуры. Существует три распространенных типа регуляторов температуры котла (см. Рисунок B), которые обеспечивают функции простого, двойного и тройного действия.

Контроль температуры котла одностороннего действия

(См. Рисунок A)
Контроль температуры котла одностороннего действия будет включать функцию верхнего предела, которая в основном действует как двухпозиционный переключатель. Настройка верхнего предела — это максимальная температура, которую может достичь котел. Когда достигается заданное значение верхнего предела, горелка выключается. Настройка дифференциала верхнего предела примерно на 10 ° меньше настройки верхнего предела. Когда достигается заданная точка верхнего предела дифференциала, регулятор закрывается, позволяя горелке снова включиться, если еще есть запрос на нагрев.

Нижний предел — это минимальная температура, которую может достичь котел. Когда достигается заданная точка нижнего предела, горелка включается. Настройка нижнего предела дифференциала примерно на 10 ° выше, чем настройка нижнего предела. При достижении уставки нижнего предела дифференциала. Горелка отключается до тех пор, пока нет запроса на тепло. Вы можете контролировать как верхний, так и нижний пределы, используя два регулятора температуры котла одностороннего действия: один установлен на верхний предел, а другой — на нижний.

Контроль температуры котла двойного действия

Контроль температуры котла двойного действия будет включать функцию верхнего предела / дифференциала вместе с управлением циркуляционным насосом.Функции верхнего предела / дифференциала идентичны описанию, данному для регулирования температуры котла одностороннего действия.

Кроме того, в системе контроля температуры котла двойного действия будут использоваться терминалы циркуляционного насоса, которые активируют циркуляционный насос для распределения теплоносителя в нагретую зону. Термостат управляет циркуляционным насосом, включая и выключая его в зависимости от температуры в отапливаемом помещении. Регулятор температуры котла открывается для выключения циркуляционного насоса, если температура котловой воды падает ниже нижнего предела для поддержания минимальной температуры котла.

Контроль температуры котла тройного действия

Контроль температуры котла тройного действия включает верхний и нижний предел с дифференциальными функциями, а также реле для включения циркуляционного насоса. Функции верхнего и нижнего пределов идентичны описанию, данному для регулирования температуры котла одностороннего действия. Нижний предел поддерживает минимальную температуру, а верхний предел контролирует максимальную температуру.

Терморегулятор котла тройного действия также управляет функциями циркуляционного насоса.Циркуляционный насос направляет жидкий теплоноситель в нагретую зону. Как и в случае с контролем температуры котла двойного действия, циркуляционный насос включается и выключается с помощью входа термостата. Регулятор температуры котла открывается для выключения циркуляционного насоса, если температура котловой воды падает ниже нижнего предела для поддержания минимальной температуры котла.

Типовая последовательность действий Примеры

Поддержание нижнего предела

(Допущение: Нет вызова ТТ на тепло)

Поддержание верхнего предела

Запрос на тепло

AquaSmart ™: отличия Беккета

Beckett AquaSmart — это усовершенствованный регулятор температуры котла тройного действия, предназначенный для использования в бытовых и легких коммерческих котельных.Все модели включают возможность включения динамического сброса температуры Beckett HeatManager ™, который при выборе обеспечивает экономию топлива до 20%.

Как AquaSmart оптимизирует топливную экономичность?

• Расчет HeatManager
  Beckett AquaSmart ™ оснащен функцией расчета энергосбережения HeatManager. HeatManager экономит топливо, изменяя верхний рабочий предел температуры на минимальную температуру, необходимую для удовлетворения потребности в тепле.
• Время задержки выключения циркулятора
  Циркуляционный насос продолжает работать в течение времени задержки после прекращения работы котла, что позволяет максимально использовать скрытое тепло в котле.
  Обе эти функции программируются подрядчиком.

Технология HeatManager ™

Beckett AquaSmart поставляется с расчетом энергосбережения в соответствии с требованиями Министерства энергетики США (DOE) 2012 HeatManager. HeatManager экономит топливо за счет динамического изменения верхнего рабочего предела температуры на минимальную температуру, необходимую для удовлетворения потребности в тепле. Подрядчик может скорректировать расчет HeatManager для максимального комфорта или экономии энергии.

Расчет HeatManager предназначен для работы котла при минимально возможной температуре, при этом удовлетворяя потребность в тепле. Благодаря динамическому изменению температуры котла, он предназначен для уменьшения энергии, потребляемой системой, без ущерба для комфорта.

Значение по умолчанию ВЫСОКАЯ эффективность должно работать лучше всего для большинства систем. Однако существует множество факторов системы, которые могут повлиять на ее способность достаточно быстро реагировать на изменения и обеспечивать достаточное количество тепла, например количество подключенного излучения, размер котла, расчетные температуры системы и т. Д.

Параметр эффективности регулирует, насколько агрессивно расчет HeatManager пытается снизить рабочую температуру котла. Если ощущается потеря комфорта, уменьшение настройки эффективности поможет восстановить комфорт за счет экономии топлива.

Программирование настроек HeatManager

1. В любом режиме или на любом экране, кроме подменю OPTION, нажмите кнопку «OPTION».

2. Появится следующий экран.

   HEATMANAGER
   ВВЕДИТЕ ИЗМЕНЕНИЕ

3. Нажмите кнопку «ENTER (СБРОС)».

4. Появится следующий экран.

   ЭКОНОМАЙЗЕР: НА
   ВВЕДИТЕ НА ИЗМЕНЕНИЕ

5. Включение и выключение экономайзера топлива; Нажмите кнопку «ENTER (СБРОС)».

6. Чтобы изменить настройку эффективности HeatManager, нажимайте клавиши «▲» и «▼», пока не отобразится следующий экран.

   ЭФФЕКТИВНОСТЬ: MED
   ВВЕДИТЕ ИЗМЕНЕНИЕ

7. Нажмите «ENTER (RESET)», чтобы переключить настройку комфорта между ВЫСОКИМ, СРЕДНИМ и НИЗКИМ.

Как новый алгоритм HeatManager будет взаимодействовать с системой, использующей безрезервуарный змеевик?

Алгоритм HeatManager положительно повлияет на горячую воду, доступную в системе, использующей змеевик без резервуара. Поскольку HeatManager не изменяет настройку нижнего предела для размещения змеевика без резервуара и не «задерживает» горелку, когда ей необходимо поджечь, вы можете рассчитывать на более стабильную подачу горячей воды.

Как я узнаю, что система управления AquaSmart установлена ​​правильно?

Процедура проверки управления AquaSmart
Эти процедуры типичны для конфигурации управления по умолчанию.Перед началом процедуры проверки AquaSmart убедитесь, что устройство управления подключено и настроено в соответствии с требованиями приложения.

	Действия подрядчика	На этом этапе: Контрольное действие		На этом этапе: Показать	На этом этапе: Должно быть
Шаг 1	Подать заявку на прием без ТТ	Горелка включается	Горелка нагревает воду выше нижнего предела + нижнего предела.	«ОТОПИТЕЛЬНАЯ ВОДА»	Горелка (B1) — вкл. Циркулятор (C1) — выкл. Контроль зоны (ZC) — выкл.
Шаг 2		Вода достаточно нагрета (Температура выше нижнего предела + нижний предел) Горелка выключается, и включается зональный контроль.		«РЕЗЕРВНЫЙ»	Горелка (B1) — выключена Циркулятор (C1) — выключена Zone Control (ZC) — включена
Шаг 3	Подать заявку на тепло от термостата	Горелка и циркуляционный насос должны включиться		«НАГРЕВ ВОДЫ» или «НАГРЕВ ГВС»	Горелка (B1) — на Циркуляторе (C1) — на Zone Control (ZC) — на
Шаг 4		AquaSmart нагревает воду до максимального предела.При достижении верхнего предела горелка выключается		«ЦИРКУЛЯЦИЯ»	Горелка (B1) — выключен Циркулятор (C1) — включен Zone Control (ZC) — включен
Шаг 5	Установите термостат обратно, чтобы больше не требовалось тепло	Циркулятор должен выключиться		«РЕЗЕРВНЫЙ»	Горелка (B1) — выключена Циркулятор (C1) — выключена Zone Control (ZC) — включена

ВНИМАНИЕ: Не покидайте место установки, если работа AquaSmart не соответствует описанию на любом из вышеперечисленных шагов. Вносите все необходимые настройки, пока не будет проверена правильность работы. Вышеупомянутая процедура помогает проверить правильность работы верхнего и нижнего пределов и правильность подключения термостата к системе управления.

Контроллер температуры бойлерной воды — выключатель

Ожидания клиентов в отношении улучшения жилищных условий неуклонно росли на протяжении многих лет. Пандемия COVID-19 подняла ожидания на новый уровень, поскольку люди ищут убежища в своих домах. Компании, продукты и услуги, которые могут обеспечить комфорт и порадовать потребителей, стали победителями и будут продолжать расти в популярности.

Повышение спроса на энергию и повышение эффективности

Параллельная проблема, которая является главной для многих людей, связана с окружающей средой и желанием быть экологически чистыми. Как можно поддерживать в своем доме комфорт и постоянную температуру в жаркие летние дни или в морозный зимний день, сохраняя при этом энергоэффективность?

Эта задача усложняется, поскольку сезонные рейтинги энергоэффективности (SEER), устанавливаемые правительством, неуклонно повышаются, и следующее повышение намечено на 2023 год.

Согласно Управлению энергетической информации США, «Все новые системы центрального кондиционирования воздуха в жилых домах и тепловые насосы с источниками воздуха, продаваемые в США, должны будут соответствовать новым минимальным стандартам энергоэффективности… не менее 14 SEER для жилых систем. в северной части Соединенных Штатов и 15 SEER в южной части Соединенных Штатов, где охлаждающие нагрузки составляют большую долю домашнего энергопотребления ». Стандарт энергоэффективности тепловых насосов также повысится в 2023 году.

Сколько это будет?

Хотя многие потребители хотят, чтобы их дома были энергоэффективными, цена новой системы отопления, вентиляции и кондиционирования воздуха также вызывает беспокойство.

По данным исследовательского центра Pew Research Center, это беспокойство усугубляется недавними экономическими проблемами. Они обнаружили, что «около половины взрослых не пенсионеров говорят, что экономические последствия вспышки коронавируса затруднят им достижение их долгосрочных финансовых целей».

И эти опасения носят долгосрочный характер.Опрос Pew Research Center показал, что 44% респондентов считают, что им понадобится три года или больше, чтобы вернуться туда, где они были год назад; каждый десятый не думает, что его финансы когда-либо восстановятся.

Поскольку люди стали больше беспокоиться о своих финансах, они с большей вероятностью будут заботиться о ценах, когда дело доходит до ремонта дома. Система HVAC должна подтвердить свою ценность, выдержав испытание временем. А если что-то пойдет не так, гарантия может иметь большое значение для обеспечения спокойствия клиентов, поскольку они знают, что им на одну вещь меньше беспокоиться.

Нахождение баланса

Компаниям, работающим в сфере отопления, вентиляции и кондиционирования воздуха, необходимо найти баланс, который удовлетворяет все эти потребности.

Инверторные системы — это опция, поскольку они подают только то количество горячего или холодного воздуха, которое необходимо для достижения желаемой температуры. Таким образом, домовладельцы потребляют только необходимую им энергию.

Системы HVAC, использующие инверторную технологию, позволяют избежать частого включения и выключения традиционных блоков, которые потребляют больше энергии и вызывают ненужный износ. Плавное увеличение скорости работы приведет к изменению энергопотребления и защите жизненного цикла системы.Доллары будут сэкономлены.

Дом: бастион спокойствия

За последний год многие люди проводили больше времени в своих домах со своими семьями. В этом новом расположении больше внимания уделяется дому. Дом — это место, где жители хотят чувствовать себя комфортно, будь то расслабляющий ужин с семьей, ноги на диване или лежа в постели и просмотр любимого фильма.

Инверторные системы могут поддерживать комфорт в доме, поскольку они способны быстро саморегулироваться, обеспечивая постоянную температуру в помещении. Повышенная скорость компрессора инверторных систем обеспечивает более быстрый, плавный и эффективный нагрев и охлаждение.

Системы отопления, вентиляции и кондиционирования воздуха, которые взрываются при включении и выключении, могут разрушить спокойствие дома. Благодаря использованию бесшумной технологии лезвий, звукоизолирующих опор и размещению конденсаторной секции на открытом воздухе, инверторная раздельная система воздуховодов Bosch является одним из самых тихих тепловых насосов типа воздух-воздух на рынке.

Обеспечение надежного и эффективного комфорта для вашего клиента

Семейство Bosch Inverter Ducted Split (IDS) включает три отдельные системы — IDS Light, IDS Plus и IDS Premium, которые соответствуют (и превосходят) требованиям SEER рейтинг, включая (IDS Light), который может удовлетворить тех домовладельцев, которые ищут более низкую цену, но при этом хотят иметь надежную систему, которая использует правильное количество энергии для достижения максимального комфорта и максимальной эффективности при сохранении минимального уровня шума.

Лучше всего для подрядчиков, есть только четыре отдельных компонента для трех систем. При меньшем количестве компонентов на складе требуется меньше места для хранения, а подрядчики по-прежнему готовы удовлетворить потребности клиентов. Простая конструкция систем IDS Family также упрощает установку, что экономит ваше время и деньги.

Между тем, Bosch предлагает 10-летнюю гарантию для жилых помещений, поэтому ваши клиенты будут спокойны, зная, что они получат защиту на замену деталей на срок до 10 лет.Это стандартное предложение охватывает все компоненты семейства Bosch IDS. Bosch предлагает запасные части, которые легко доступны, а также линию поддержки, где можно предложить помощь по установке или ответить на вопросы по системам семейства IDS.

А для тех регионов США, которые испытывают особенно низкие температуры, конденсатор Bosch IDS BOVB18 или BOVA20 может быть соединен с печью Bosch и змеевиком в кожухе для создания полноценной и высокоэффективной двухтопливной системы отопления и охлаждения. Как и другие энергоэффективные члены семейства IDS, пара печи и змеевика в кожухе также имеет рейтинг Energy Star.

Семейство Bosch IDS позволяет подрядчикам соответствовать и превосходить ожидания своих клиентов, поддерживая комфортную температуру в своем доме и обеспечивая энергоэффективность.

Прежде всего, есть Bosch.

Простой. Надежный. Инновационный.

Просмотрите брошюру о семействе продуктов Bosch IDS.

Спонсор:

Автоматический контроль температуры котловой воды

Автоматический контроль температуры котловой воды

Замена регулируемого вручную регулятора температуры котловой воды с фиксированной температурой на автоматическое управление — это рентабельная мера, обеспечивающая максимальную экономию энергии.

Сравнение ручного и автоматического контроля температуры

Требования к температуре воды для отопления значительно различаются при температуре наружного воздуха 0 °, температура котловой воды может потребоваться 180 ° для правильного обогрева здания; тогда как с при температуре наружного воздуха 40 °, температура котловой воды может быть только 120 °. Ручное управление должно быть отрегулировано, чтобы реагировать на изменения наружной температуры. Из-за затрат на рабочую силу большинство владельцев зданий не регулируют управление более чем несколько раз. в год — гораздо реже, чем необходимо для максимальной экономии энергии.Автоматический контроль постоянно приспосабливается к изменяющимся температурам наружного воздуха, обеспечивая тем самым оптимальную экономию.

Прямой контроль температуры котловой воды

Самый простой, но обычно наименее эффективный метод — регулирование температуры котловой воды. К сожалению, минимально возможная температура при использовании этого метода составляет 140 ° (160-165 °), что намного выше минимальной потенциально необходимой температуры, что снижает экономию.(Настройка котла слишком низкая температура может вызвать повреждение котла. Уточните у производителя котла безопасную температуру.)

Установка трехходового смесительного клапана

Второй и, пожалуй, наиболее эффективный метод — установка трехходового смесительного клапана, управляемого датчик наружной температуры. Клапан смешивает возвратную воду с более горячей котловой водой для достижения желаемая температура подачи горячей воды. Другими словами, температура наружного воздуха сбрасывает горячую температура подачи воды по заданному регулируемому графику.

Установка теплообменника

Установка теплообменника и создание двух независимых контуров трубопроводов (один для котла и один для здание) также позволяет управлять сбросом горячей воды без шока котла. Это также требует дополнительного циркуляционный насос.

Контроллеры для котлов, термостата котла, регулятора центрального отопления — TECH Controllers

Контроллеры для котлов центрального отопления позволяют управлять процессом производства тепла и его распределением по системе отопления.Их основная функция заключается в выборе индивидуальных параметров и обеспечении экономичного сжигания с одновременным обеспечением теплового комфорта для пользователей. Без контроллеров котла сложно представить управление отоплением в вашем доме или здании. В зависимости от модели контроллеры котла могут управлять котлом в базовом объеме (например, простые контроллеры для твердотопливных котлов, управляющие только насосом и вентилятором), а также многофункциональные контроллеры котла , которые позволяют управлять температуру вашего дома даже через Интернет.

Контроллеры котлов центрального отопления — принцип действия

Все контроллеры котлов (независимо от того, являются ли они контроллерами мелкого угля, пеллет или твердого топлива и т. Д.) Могут управлять насосом центрального отопления и вентилятором. Увеличивая или уменьшая скорость вращения вентилятора, в котел подается большее или меньшее количество воздуха, что влияет на скорость горения и температуру. Контроль температуры осуществляется с помощью контроллера, считывающего данные с датчиков.( регуляторы котла взаимодействуют также с комнатными регуляторами).

Типы регуляторов котлов

Современные термостаты центрального отопления предлагают различный диапазон регулировки в зависимости от того, с каким отопительным прибором они работают. Среди них контроллеры для загрузки котлов, котлов с питателем, пеллетных котлов или для газификации древесины. Контроллеры, использующие алгоритм ПИД-регулирования на основе сложного правила пропорционально-интегрального дифференцирования, являются популярным решением. Цель контроллера с алгоритмом PID — поддерживать заданную температуру на определенном уровне.Контроллер котла обеспечивает постоянное поддержание нагревательным устройством заданной температуры воды, подаваемой в систему отопления. При использовании контроллера печи топливо и воздух дозируются в правильных пропорциях, а сам процесс сгорания является максимально чистым и происходит с высокой эффективностью. Нагревательное устройство, работающее с контроллером котла, работает более экономично, что означает меньший расход топлива и большую экономию.

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) — это устройства, которые используются для измерения и регулирования температуры воздуха, жидкости, такой как вода, или других процессов.В то время как термометры обеспечивают считывание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки по сравнению с ее текущим значением.

Типы регуляторов температуры

Изображение предоставлено: Fahroni / Shutterstock

Термостаты

находят применение в различных продуктах и ​​отраслях, некоторые из которых являются привычными потребительскими товарами. В этом руководстве кратко описаны распространенные типы термостатов как по применению, так и по конструкции / функциональности. Кроме того, в этом руководстве также представлена ​​дополнительная информация о типах регуляторов температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по применению

Термостаты контроля нагрева

Контроль температуры нагревателя, пожалуй, наиболее распространенная область применения термостатов, и, конечно, та, с которой знакомо большинство людей. Термостаты регулирования температуры используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют электрический сигнал в эту систему, когда есть запрос на тепло, что означает, что термостат обнаружил, что температура в помещении упала ниже желаемого ) температура.Сигнал активирует управляющее реле, чтобы начать процесс розжига котла или печи и подачи тепла через принудительный воздух или через радиаторы. Когда температура повысится до желаемой, сигнал термостата отключается и котел или печь отключается.

Термостаты регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электрических нагревателей определяют температуру и включают в себя питание электрических нагревательных элементов по мере необходимости для обогрева комнаты.Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении. Термостаты электрогрелки работают аналогичным образом, ограничивая температуру, до которой может подняться электрогрелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях бассейнов, чтобы определять температуру воды в бассейне, когда она циркулирует через нагреватель бассейна. Как и в случае с термостатами системы контроля температуры нагрева, описанными ранее, термостат бассейна будет включать и выключать нагреватель бассейна по мере необходимости, чтобы поднять температуру воды до желаемой уставки.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и появляются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне автомобиля. Термостаты систем охлаждения автомобилей и самолетов стремятся регулировать температуру охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях холодного запуска двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.Дополнительное управление термостатом используется в системе охлаждения для измерения температуры охлаждающей жидкости или двигателей, активируя электрические вентиляторы, чтобы втягивать дополнительный воздух через радиатор для охлаждения жидкости по мере необходимости.

Контрольные термостаты

Термостатический контроль также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях, чтобы гарантировать защиту двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать наступление условий, требующих обслуживания.Термостаты дизельных двигателей предназначены для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепами, где потребность в охлаждении будет зависеть от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой и регулируют количество охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других учреждениях, например в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются в приложениях, где может существовать риск присутствия взрывоопасной атмосферы.Существуют даже термостаты торговых автоматов, которые используются для контроля температуры внутри этих автоматов, чтобы сохранять напитки холодными или предотвращать таяние закусок, таких как шоколадные батончики.

Типы термостатов по конструкции / функциям

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства, чтобы определять изменения температуры и отправлять управляющие сигналы в другие системы.

Термостаты Mercurial

Один из старейших типов термостатов — ртутные термостаты.Эта конструкция использует тепловую катушку и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда установка температуры повышается поворотом шкалы, действие приводит к закрытию ртутного переключателя и отправке сигнала системе обогрева на включение. Когда воздух начинает нагреваться, изменение температуры вызывает разматывание тепловой катушки, что размыкает ртутный переключатель и отключает систему обогрева.

Биметаллические термостаты

Еще одна испытанная конструкция термостата — биметаллический термостат.Биметаллическая полоса состоит из двух металлов, таких как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, контур замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, вызывая отключение системы обогрева.

Электронные термостаты

В то время как ртутные и биметаллические термостаты являются электрическими термостатами и управляются вручную, большинство современных термостатов представляют собой электронные термостаты, в том числе программируемые цифровые термостаты.Преимущество этих устройств заключается в том, что они дают возможность устанавливать профили для отопления и охлаждения в соответствии с потребностями жителей здания. Эти термостаты предлагают отдельные настройки для разного времени дня и дней недели, так что вечером может быть прохладнее, когда люди спят, и тепло утром или днем, когда люди бодрствуют. Новейшие технологии для термостатов иногда называют интеллектуальными термостатами и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по запросу.

Некоторые конструкции термостатов называются термостатами сетевого напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120 В / 240 В в жилых помещениях в США). Напротив, большинство термостатов переключают управляющий сигнал с более низким напряжением. , отправив его в цепь реле, предназначенную для переключения сетевого напряжения, например, для управления циркуляционными насосами в котлах.

Пневматические термостаты

Пневматические термостаты будут регулировать выходное давление воздуха в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов — прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут производить более высокое давление на выходе при повышении температуры в помещении; Устройства обратного действия создают более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

В погружных термостатах

обычно используется погружной нагреватель / охладитель и насос для регулирования температуры ванны с жидкостью в лабораторных, медицинских или научных целях.

Дистанционные термостаты

Термостаты с выносной лампочкой и термостаты с дистанционным зондированием имеют термодатчик, расположенный на некотором расстоянии от блока управления термостатом, который в некоторых случаях отправляет показания по беспроводной сети.

Методы контроля температуры для производственных операций

Контроль температуры на производстве — важнейшая часть правильного формирования продукта. Если температура опускается выше или ниже идеального диапазона, необходимого для конкретной стадии производственного процесса, результаты могут быть вредными — неправильно приклеенные покрытия, ослабленный основной материал или общий скомпрометированный компонент — поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждого этапа, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Контроллеры температуры

в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными температурными характеристиками. В результате производители могут быстро и легко обнаруживать неисправности оборудования, связанные с температурой, и при необходимости устранять их.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры во время производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Включение / выключение контроля температуры

Двухпозиционный терморегулятор является наименее дорогим из всех типов управления, а также самым простым с точки зрения принципа действия. Управление либо включено, либо выключено — если температура падает ниже определенной точки, система управления подает сигнал машине, чтобы она включила повышение температуры. Аналогичным образом, если температура поднимается выше определенной точки, срабатывает управление, чтобы машина понизила температуру. Распространенным примером двухпозиционных систем является бытовой термостат.Когда температура падает ниже определенной точки, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием воздуха все работает по-другому: если температура поднимается выше определенной точки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения / выключения

часто используются в процессах, где изменение температуры происходит очень медленно, и точный контроль температуры не требуется.

Пропорциональный контроль

В отличие от регуляторов включения / выключения, которые реагируют только при достижении установленного предела, пропорциональные регуляторы предназначены для реагирования на изменение температуры до того, как она выскользнет из желаемого диапазона.По сути, пропорциональные регуляторы увеличивают или уменьшают подачу питания по мере того, как температура достигает своего верхнего или нижнего предела или уставки, что замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные регуляторы либо уменьшают, либо увеличивают подачу питания для медленного или скоростного нагрева, известен как «диапазон пропорциональности». Если температура достигает нижнего или верхнего заданного значения, регулятор затем функционирует как полный контроль включения / выключения — температура либо полностью включается для повышения температуры, либо полностью выключается, чтобы понизить температуру.Когда температура находится в пределах диапазона пропорциональности, а электропитание уменьшается или увеличивается, нагрев увеличивается или уменьшается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-производная)

Этот регулятор сочетает в себе пропорциональное регулирование с интегральным и производным регулированием (ПИД). Система PID, работающая в пределах диапазона пропорциональности так же, как и пропорциональное регулирование, имеет две дополнительные функции, которые улучшают общее регулирование температуры.Пропорциональная функция позволяет системе управления реагировать на текущие обстоятельства и соответствующим образом настраиваться. Интегральное значение учитывает сумму недавних событий (другими словами, прошлые ритмы пропорционального управления), а производное значение определяет соответствующую реакцию на основе скорости изменения прошлых ритмов. Вместе эти три используют текущие данные, прошлые данные и скорость, с которой данные меняются, чтобы установить алгоритм контроля температуры для конкретного случая. Компенсация температурной погрешности между параметром процесса и уставкой позволяет поддерживать стабильную температуру.

Соображения

При принятии решения о том, какой вид управления лучше всего подходит для конкретного процесса, следует помнить о нескольких моментах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и температурный диапазон, который требуется для процесса. Во-вторых, рассмотрите форму, в которой должен быть представлен выход: электромеханическое реле, SSR или аналоговый выход. В-третьих, определитесь, какой алгоритм регулирования температуры нужен (вкл / выкл, пропорциональный, PID). Наконец, рассмотрите количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, сигнализация и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Сводка

В этой статье представлен краткий обзор распространенных типов термостатов с разбивкой по применению и дизайну / функциям. Кроме того, был представлен обзор регулирования температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. http://asecertificationtraining.com/diesel-engine-thermostats/
2. https://www.trane.com
3. https://www.globescientific.com/images/files/Immersion%20Thermostats.pdf
4. http://www.airheaters.info/thermostats-and-humidistats/remote-bulb-thermostats.html
5. https://www.alanmfg.com/blog/zone-control-systems/

Прочие «виды» изделий

Больше от Instruments & Controls

Что такое наружное управление сбросом?

Итак, ваш подрядчик по отоплению предлагает добавить «управление сбросом наружного воздуха» к вашему котлу и системе водяного отопления.Будет ли это хорошее вложение?

Наружные элементы управления сбросом — это относительно простые устройства, обеспечивающие значительную экономию энергии и более высокий уровень комфорта в помещении во время отопительного сезона. Фактически, котлы с внешним сбросом могут сэкономить домовладельцам до 15-20% годовых затрат на электроэнергию!

Что это?

Блок управления сбросом наружной установки состоит из трех частей: датчика наружной температуры, элемента в главном блоке управления котлом и провода, проходящего между ними.Регулятор сброса температуры наружного воздуха «сообщает» котлу, какова фактическая температура наружного воздуха в реальном времени. Это позволяет котлу реагировать на температуру наружного воздуха, повышая или понижая температуру воды, подаваемой в вашу систему отопления.

Вы можете подумать: «Но если температура внутри дома всегда остается примерно на уровне уставки (температура, на которую установлен термостат) с или без внешнего сброса, в чем преимущество?»

Мы рады, что вы спросили! Чтобы понять преимущества управления сбросом на открытом воздухе, важно знать, что котлы обеспечивают наивысший уровень эффективности и долговечности, когда они работают с низкой потребляемой мощностью в течение более длительных периодов времени.Низкая мощность означает, что котел не работает на полную мощность. Когда котлы работают на низкой потребляемой мощности в течение более длительного времени, у них не будет «короткого цикла». Короткий цикл — это когда котел разогревается до максимальной мощности, очень быстро нагревает дом (или зону), а затем отключается. Котлы с коротким циклом потребляют много избыточного топлива!

Чтобы проиллюстрировать этот момент, важно также понять, как котел был спроектирован так, чтобы «думать». Ваш котел был спроектирован и построен для обеспечения вашего дома теплом в самый холодный день года.Это известно как «расчетная температура», и котел приближается к каждому циклу горения, как если бы он вырабатывает тепло в этих условиях.

Если ваш котел распознает, что сейчас не самый холодный день в году (со сбросом температуры наружного воздуха), он может работать по инерции с меньшей мощностью в течение длительного периода времени. Если он не может (без внешнего сброса), он предположит худшее и быстро сработает, удовлетворит запрос на нагрев и отключится. Когда ваш котел знает фактическую температуру наружного воздуха, вы ощутите значительную экономию топлива и обеспечите долговечность вашей системы отопления.Это очень похоже на движение по шоссе на круиз-контроле с двигателем, работающим на 1500 об / мин, вместо того, чтобы нажимать педаль газа на пол и затем нажимать на тормоза каждые несколько миль; один будет обеспечивать максимальное количество потребляемого топлива на галлон и быть легким в обращении с вашей машиной, другой будет использовать намного больше топлива и создавать ненужную нагрузку.

Как сделать так, чтобы котел оставался на малой нагрузке вместо сильного пламени?

Температура за пределами вашего дома влияет на температуру внутри вашего дома.В зимние месяцы система отопления вашего дома реагирует на это, обеспечивая тепло. Это эффективно работает в холодные дни, но неэффективно, когда на улице просто «прохладно». Если ваш котел не знает фактическую температуру снаружи, он будет работать так, как если бы это был самый холодный день в году … даже если это не так.

Ввести внешний сброс! При оснащении этим дискретным устройством регулятор котла считывает температуру на улице и знает, как соответствующим образом отрегулировать работу системы отопления.

Установка внешнего регулятора сброса — это только половина уравнения. Программирование — это вторая половина. Профессиональный подрядчик по отоплению выполнит расчет потерь тепла в доме с учетом различных температур наружного воздуха. Затем они измерят всю вашу радиацию.

Таким образом, установщик узнает, сколько тепла отдает вся ваша система при заданной температуре подаваемой воды, скажем, 180 ° F как максимум, и, возможно, 110 ° F как минимум. Затем эта температура сравнивается с результатами потерь тепла, обеспечивая необходимую температуру приточной воды при заданной температуре наружного воздуха.Цель состоит в том, чтобы обеспечить минимально возможную температуру подаваемой воды, при этом всегда обеспечивая достаточно тепла, чтобы соответствовать настройке вашего термостата. Это означает, что котел не будет «работать изо всех сил», а проработает более длительный период времени. Это равносильно эффективности.

Что происходит?

Для тебя, домовладельца, очень мало. Управление котлом уже содержит всю логику. Вашему специалисту в области отопления потребуется установить небольшой датчик где-нибудь за пределами дома (обычно на северной стороне здания из-за воздействия солнца).Им также потребуется провести небольшой контрольный провод от датчика к котлу. Его можно протянуть через стену, чтобы его не видели в занятом помещении, но зачастую провод может выходить прямо из стены подвала или механической комнаты.

С каждым годом все более распространенным в котельной промышленности становится использование внешних устройств управления сбросом. Если ваш котел уже имеет встроенную функцию сброса наружной температуры, подрядчик может даже не упомянуть об этом. Помните, что не все котлы совместимы с внешним сбросом.Старые котлы обычно не могут работать с управлением сбросом наружной установки.

Будьте уверены, что управление сбросом наружной установки — хорошее вложение. Это экономит топливо, создает более высокий уровень комфорта в вашем доме и помогает вашему котлу работать как можно дольше!

Внешний сброс доступен в качестве дополнительного расширения ко многим продуктам U.S. Boiler и является вашим ключом к экономии энергии и повышенному домашнему комфорту!

Предложите своим клиентам комфорт и эффективность с помощью RoomResponse ™

В более мягких условиях и в периоды, когда тепло добавляется за счет активности в помещении, работы прибора и увеличения солнечной энергии, сигнал RoomResponse ™ запрашивает более низкую температуру бойлера для использования меньшего количества энергии.Регулирование температуры котла также повышает комфорт за счет уменьшения перепадов температуры. Традиционные системы, сочетающие двухпозиционное управление с высокой температурой котла, лишены этих преимуществ.

Сохранить с ЛЮБЫМ термостатом

Принимая во внимание, как долго и как часто подключенные термостаты требуют тепла, управление зонным клапаном или реле переключения определяет, является ли температура котла слишком низкой, слишком высокой или идеальной. Это позволяет экономить электроэнергию с помощью термостата низкого напряжения любой марки.

Сэкономьте больше на отпуске

Соедините элементы управления зонированием с термостатами Tekmar WiFi 561 или 562 и одним нажатием переключите всю систему в режим отсутствия. Термостаты 518 и 519 также могут получать сигнал отсутствия от управляющего или переключающего реле зонального клапана Tekmar.

Решение, соответствующее DoE

Управление клапанами зоны и реле переключения с сигналом RoomResponse ™ устраняют необходимость во внешнем датчике, экономя время на установку.

Довольных клиентов

Сервисные вызовы остались в прошлом.Поскольку система автоматически регулирует котел в зависимости от потребности в тепле, вам никогда не придется беспокоиться о сезонных изменениях характеристик котла.

Традиционное управление потоком вкл. / Выкл.

В традиционных системах, когда какая-либо зона требует нагрева, котел работает с максимальной температурой, пока все зоны не достигнут своих уставок термостата. Высокая рабочая температура приводит к колебаниям температуры, увеличению цикличности и снижению эффективности.

Системы, использующие сигнал RoomResponse ™ (температура и расход)

Когда какая-либо зона требует тепла, котел работает с минимально необходимой температурой.Более низкие температуры котла сокращают потери при распределении, повышая эффективность котла и уменьшая перепады температур.
