Регулятор давления воды настройка: Редуктор давления воды в системе водоснабжения

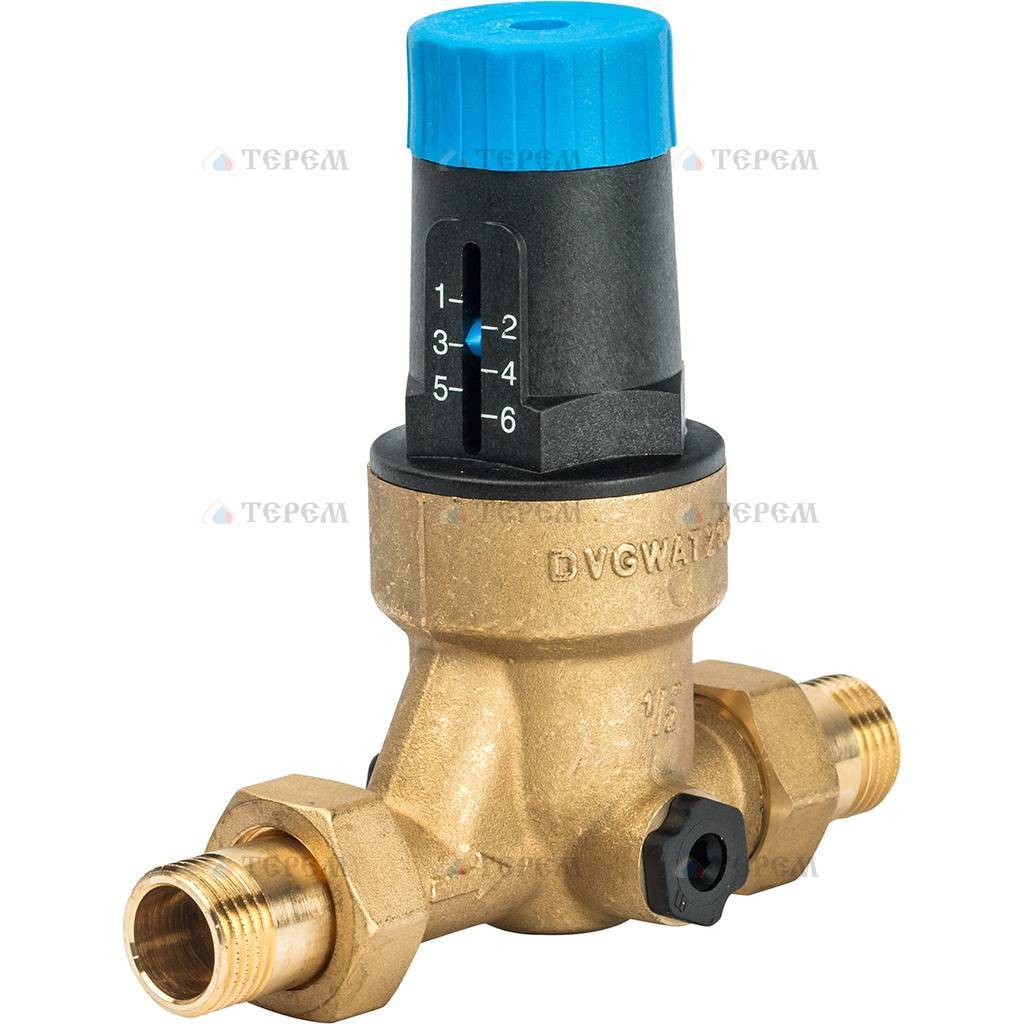

Бытовой регулятор давления воды в системе водоснабжения

Мы с особой тщательностью подбираем сантехническое оборудование, чтобы обеспечить себе и своим близким максимальный комфорт от их использования. Поэтому, вкладывая много сил и затрат на установку сантехнических систем, мы ждем качественного и надежного обслуживания, но банальные скачки давления воды в трубах могут испортить работу самых передовых приборов. Редуктор или регулятор давления воды в системе водоснабжения поможет эффективно решить данную проблему.

Зачем нужен регулятор давления воды в квартире?

Данное устройство выполняет работу, сравнимую с функцией стабилизатора напряжения. Как этот прибор защищает от перепадов напряжения в сети электричества бытовую технику, так и редуктор стабилизирует давление и напор жидкости в трубопроводе. Однако регуляторы с манометром выполняют также ряд других важных функций.

Главная задача — защита от повышенного давления жидкости в водопроводе. Большая часть сантехнических приборов, используемых в бытовых целях, рассчитана на работу с давлением до 3 Атм.

Если напор больше, то водопроводная система квартиры подвергается чрезмерным нагрузкам. Вследствие этого сокращается срок службы клапанов посудомоечных и стиральных машин, снижается надежность соединений и появляется много других неприятностей.

Редуктор, регулируя давление воды, также защищает систему водоснабжения от возможного гидроудара, когда из-за неполадок на насосной станции или по вине работников водоканала, возникает резкий скачок давления жидкости в трубопроводе. Последствия гидроудара весьма неутешительны: от разрыва труб, причем не в местах соединений, до поломки бытовых приборов, использующих водные ресурсы. Нередко из-за такого скачка электрический водонагреватель просто разрывает.

Для потребителя немаловажной функцией является экономия водных ресурсов. Возможность регулировки напора позволяет применить широкие возможности в ограничении и уменьшении расхода воды в квартире. Обычное снижение давления с 6 до 3 Атм убавляет расход водных ресурсов на 20-25% для семьи из 3-4 человек. Каждый раз, открывая кран водопровода с регулятором давления, потребитель расходует меньше воды, чем без этого приспособления.

А если в квартире нет механизмов, которые требуют определенного минимального давления (к примеру, проточный водонагреватель или система обратного осмоса), то регулирующим напор приспособлением можно уменьшить давление вплоть до 1-2 бар. Тогда экономия составит еще больше – до 35%, однако при этом бачок унитаза будет заполняться несколько дольше, чем обычно.

Потребители, у которых постоянно «скачет» напор воды в стояках с горячей и холодной жидкостью, больше всех оценят достоинства такого редуктора. Из-за непостоянного давления в системе водоснабжения, каждый раз необходимо долго стабилизировать напор смесителем, чтобы получить комфортную температуру. В результате много воды тратится впустую. Регулятор уравновешивает давление в трубопроводе.

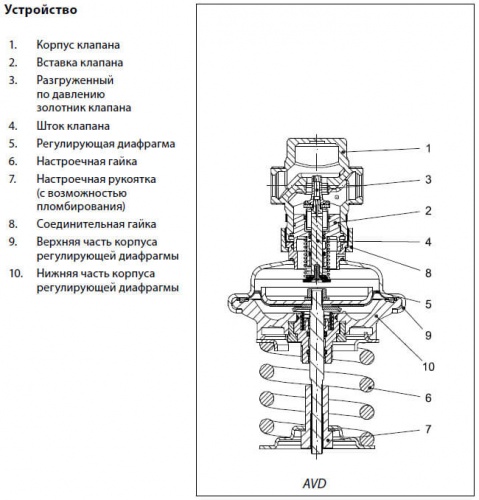

Типы конструкции и принцип их действия

По принципу действия приборы регулирования водяного давления представляются несколькими типами устройств:

• поршневого типа – главный плюс простота устройства. Регулировка давления происходит при помощи небольшого поршня подпружиненного типа, который при уменьшении или увеличении диаметра отверстия выравнивает водяное давление во всей системе.

Уровень выходного гидродавления стабилизируется из-за сжатия или ослабления пружинного устройства, что определяется выполнением вращений винтового регулирующего элемента.

Главным недостатком во время работы этих устройств является необходимость предварительной очистки воды, из-за того что поршневой редуктор быстро засоряется и перестает работать. Этот момент многие производители учитывают и укомплектовывают свою продукцию специальными фильтрами. Регулировка выполняется при давлении от одной до пяти атмосфер.

• мембранного типа – основным отличием от подобных устройств является довольно высокий показатель надежности и неприхотливость, в добавок к ним широкий диапазон пропускной способность. Обычный показатель рабочей скорости водяного потока составляет 0,5 – 3 м3/ч.

Принцип работы этого устройства заключается в функционировании подпружиненной мембраны, которая располагается в отдельной герметичной камере. Уровень сжимающего эффекта, воздействующего на пружину , влияет на небольшой клапан, который способствует увеличению либо снижению пропускной способности редуктора давления воды в водопроводе. Данный тип устройства является довольно надежным и эффективным, и практически не имеет сильно выраженных недостатков.

• проточного типа – отличительной чертой данной конструкции является абсолютное отсутствие каких-либо подвижных деталей, что хорошо сказывается на таких параметрах как надежность и долговечность. Стабилизация давления достигается благодаря потере скорости водной массы через внутренний лабиринт устройства.

На выходе жидкость объединяется в один поток с малой скоростью движения. В быту применяется практически в любых оросительных системах. Недостаток подобной конструкции заключается в необходимости установки на выходе дополнительного регулятора.

Как установить и регулировать прибор?

Установка устройства практически не отличается от монтажа сетчатого фильтра или водомера.

Направление воды обозначено стрелками на корпусе, манометр или место его установки должны располагаться сверху. Редуктор можно установить перед водомером, либо выбрать для данной цели прямой участок трубы с удобным доступом и возможностью беспроблемной регулировки.

Производители рекомендуют горизонтальный монтаж конструкции, но на практике можно встретить и вертикальную установку:

1. До начала работ перекройте воду (не забудьте заранее предупредить об этом соседей, если будете перекрывать общий стояк).
2. Если есть необходимость, установите входной вентиль к которому будет подключен фильтр механической очистки.
3. На РВД установите шаровый кран.
4. Крайне не рекомендуется устанавливать перед конструкцией механический фильтр, а так же запорные вентили «до» и «после» устройства.

Все стыки и соединения обязательно герметизируйте. Для того чтобы избежать «травм» редуктора, его уплотнение рекомендуется проводить с помощью сантехнического льна(паклей). Это поможет избежать протечек при установке в требуемом положении.

Многие регуляторы делаются с предустановленной настройкой, в них давление равняется 3 бар. При желании его можно сделать больше, если использовать компенсатор, или меньше. Для этого вам понадобится широкая отвертка или ключ, все зависит от конкретной модели. Некоторые более дорогие устройство позволяют проводить настройку вручную, нет прибегая к каким-либо инструментам:

1. Проверьте надежность установки регулятора давления, убедитесь в наличии воды в системе и в том что все краны в квартире установлены в закрытое положение.
2. Найдите установочную головку в нижней части редуктора и начинайте медленно настраивать.
3. Для увеличения давления покрутите против часовой стрелки, для уменьшения по часовой стрелки. Один виток изменяет давление примерно на 0,5 бар, это сразу можно заметить благодаря движению стрелки.

Вот таким образом и происходит настройка. Для того чтобы провести регулировку, после чего на его место прикрутить заглушку, или же настраивать «на глаз» следя за струей из смесителя.

Теперь вы знаете, как регулировать напор воды в трубопроводе.

Монтаж бытового регулятора давления воды позволит избавиться от нескольких проблем связанных с высоким напором жидкости в водопроводе. Это увеличит срок службы дорогого оборудования, повысит комфорт и сэкономит ресурсы. Простая установка и обслуживание редуктора позволяет пользоваться этим нужным устройством без обращения за помощью к сторонним специалистам.

настройка, принцип работы, как отрегулировать, настроить в системе водоснабжения, схема подключения реле минимального давления, как подключить датчик

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Р_вкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Р_выкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».

Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Самостоятельная регулировка реле давления воды для насоса

Автор aquatic На чтение 7 мин. Просмотров 8.8k. Обновлено 21.06.2020

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Регулировка насосной станции.настройка автоматики с реле давления

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Принцип действия

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!. Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Как правильно выполнить регулировку

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
2. Подключить насос к сети электропитания.
3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
6. После этого попытку запуска повторяют.

Список источников

• sovet-ingenera.com
• vodakanazer.ru
• stroy-podskazka.ru
• nasosovnet.ru
• septik.guru
• ruscos.ru
• aquacomm.ru

Поделитесь с друзьями!

Редуктор давления воды → Как работает? • Как чистить? • Как установить?

Редуктор давления воды, регулировка с фильтром и манометром. Изменения давления вода Возникновение в системе водоснабжения часто является результатом, среди прочего, неправильно спроектированной системы водоснабжения или происходит ночью, когда меньшее потребление воды вызывает повышение ее давления в трубах, что может повредить систему и подключенные к ней устройства и подвергнуть пользователя ненужным расходам.

Не фильтруйте воду. Очисти ее! Мы представляем революционную технологию УФ-светодиодной лампы для обеззараживания воды от Acuva. Мы первый эксклюзивный дистрибьютор в Европе!

Установка редуктора давления воды снижает слишком высокое давление подачи, поддерживает постоянное давление в системе, в том числе в случае колебаний давления на входе, помогает экономить воду, предотвращая ее чрезмерный поток, устраняет риск гидравлического удара и снижает шум и шумы, возникающие во время работы водяной системы.

Регуляторы давления воды смонтированы сзади водомер i водяной фильтр на основном шнуре питания. Также их можно устанавливать зонами на трубах обогревателей и резервуаров, однако такое решение применяется только тогда, когда доступ к основному подключению невозможен.

Устанавливается до и после регулятора. запорная арматура, позволяющий его настройку и последующее обслуживание. Устройство устанавливается вертикально.

Смотрите также: Электролиз воды

Редуктор давления воды можно устанавливать в разных местах водопровода:

• центральная сборка — после водомера, главного клапана и фильтр на основном шнуре питания. Во время установки помните о секции стабилизации потока за регулятором и об установке регулятора после промывки системы. Установка базового давления для всей системы экономит воду.
• зонированная сборка — на подводящих линиях закрытых водонагревателей и накопительных баков, когда целью установки редуктора давления воды является предотвращение открытия предохранительного клапана в случае колебаний рабочего давления. Это позволяет снизить частоту включения нагревателя.
• отвлекается — только в зоне установки котла и при одновременном использовании головок с терморегуляторами. Здесь может возникнуть явление моста давления, которое приведет к открытию предохранительного клапана. В этом случае редукторы давления должны регулировать подачу горячей и холодной воды.
• — в системах снабжениянапример, в многоэтажных зданиях через системы повышения давления, где требуется больше зон давления. Редукторы давления воды используются, когда давление покоя в системе превышает 5 бар или когда давление покоя перед предохранительным клапаном (например, водонагревателем) превышает 80% от его давления открытия.

Напор воды в трубах должен быть отрегулирован под возможности устройств и систем, входящих в водопроводную установку. Слишком высокое давление воды может привести к повреждению или неисправности системы, поэтому в водяной системе установлен редуктор давления воды.

Рабочий элемент каждого редуктора — особенный. мембрана отвечает за работу редуктора давления воды в системе водоснабжения.

Когда слишком сильная струя воды действует на мембрана в редукторе, пружина поднимается, что увеличивает уплотнение и позволяет достичь необходимого давления воды. Когда давление падает ниже установленного уровня, пружина опускается, позволяя воде течь.

На рынке используются различные, часто сложные решения, но путем анализа rпринцип действия эжектора давления воды каждый из них неизменен: диафрагма, разделитель и клапан работают вместе, чтобы поддерживать давление на выходе на безопасном уровне.

Часто покупка редуктора давления воды становится необходимостью, поскольку его использование защищает водную систему от сбоев, вызванных слишком высоким давлением, и является способом снижения потерь воды в системе.

Смотрите также: средство для смягчения воды

Редуктор давления воды применяется при:

• рабочее давление в системе превышает допустимое значение
• давление перед предохранительным клапаном превышает 80% давления открытия клапана
• периодическое использование установки может создавать риск временного избыточного давления
• давление покоя в установке превышает 5 бар

Регуляторы давления воды желательны там, где давление в сети (Водоснабжение) слишком высока для установки или оборудования или подвержена периодическим колебаниям.

Смотрите также: Обратный осмос

В продаже можно найти устройства разной конструкции и из различных материалов:

• Картриджный (патронный) редуктор Он имеет латунный корпус с соединениями и неразъемный картридж с сетчатым фильтром и уплотнением. Такая конструкция позволяет снимать вставку с защитной сеткой для очистки. Весь механизм понижения давления воды находится внутри картриджа, поэтому техническое обслуживание не изменит настройку давления.
• редукторы из нержавеющей стали они менее устойчивы к процессам коррозии, чем латунные переходники. Последние дороже, но лучше работают при более высоком расходе воды.
• 1-дюймовый редуктор давления воды, редуктор ¾ или 1/2 редуктора давления воды выбирается в зависимости от диаметра подающей трубы. Долговечность меньших редукторов такая же, как и у больших, и при правильном выборе они прослужат до нескольких лет.
• редуктор давления воды с фильтром это очень хорошее решение для установок без других фильтров. Каждый применяемый фильтр защищает установку от механических повреждений, и даже если она повреждена, замена редуктора намного проще и дешевле, чем устранение неисправности во всей водопроводной установке или замена работающих в ней устройств. Важно проводить регулярную очистку с сеткой фильтра, установленной перед редуктором давления воды.
• редуктор давления воды с манометром встроенный или внешний упрощает использование и повышает удобство использования водяной системы, обеспечивая быстрое считывание фактического давления в водяной системе.
• редуктор давления воды с фильтром и манометром комплексное и очень удобное решение.

Более дешевые модели регуляторов имеют заводскую предустановку давления. Если вы выберете более дорогой редуктор давления воды, вы сможете настроить и изменить параметры устройства вручную.

Смотрите также: Пьющий

4.8 / 5 ( 26 голосов )

Настройка реле давления насосной станции своими руками

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать и настройка реле давления насосной станции самому

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Как отрегулировать редукционный клапан: простой способ

Знание, как отрегулировать понижение давления Клапан является важной частью набора инструментов любого мастера. В этой статье мы начнем с нуля и проведут вас через весь процесс. Мы вам все расскажем вам нужно знать о редукционных клапанах и почему вам может понадобиться настройте свое в первую очередь.

Как работают редукционные клапаны Работа?

Как следует из названия, снижение давления клапаны регулируют поток воды в ваш дом. Без понижения давления клапана, эта вода будет проходить через водопровод со скоростью, непригодной для жилое использование.

Водонагреватели в Phoenix обычно способны выдерживать давление ниже 80 фунтов на квадратный дюйм. Между тем, городские власти считают допустимым давление в диапазоне от 40 до 100 фунтов на квадратный дюйм. Если давление воды, поступающей в ваш дом, достигнет верхнего предела этого диапазона, это повредит не только ваш водонагреватель, но и другие приборы и трубы.

Вот тут и пригодится регулятор давления воды в жилых помещениях (другое название «редукционный клапан»).

Хорошо, но

Как работают редукционные клапаны?

Хорошо, если вас не устраивает общее объяснение, которое мы предоставили выше, вот более техническое.

Редукционный клапан обычно закрыт к вашей воды запорным клапаном. Вы будете знать, что смотрите на клапан, потому что он рядом будет датчик.

Внутри клапана находится пружина и диафрагма. Эти два элемента взаимодействуют с напором поступающей воды либо сокращение или увеличение отверстия, через которое в конечном итоге проходит вода.

Когда вода поступает в клапан под давлением больше, чем было установлено, диафрагма и пружина будут сожмите и уменьшите поток. Однако верно и обратное. Если вода входит в клапан при слишком низком давлении, пружина и диафрагма расширятся и позвольте воде выйти через большее отверстие.

Настройка редукционного клапана определить, что он считает приемлемым как для верхнего, так и для нижнего пределов его диапазон.

Если это не имеет для вас полного смысла, не волноваться.Точная механика и физика процесса сбивают с толку даже некоторых. опытные сантехники. Все знают, что процесс работает.

Как отрегулировать давление Редукционный клапан

Вам понадобится гаечный ключ подходящего размера для выполнения регулировки.

Теперь, когда вы хорошо понимаете, как редукционные клапаны работают, вы должны иметь представление о том, что происходит, когда вы делаете корректировки.

Прежде всего: следует ли вам Отрегулировать давление?

Если вы испытываете увеличение или уменьшение давление воды из-за сбоя в работе городского водопровода, регулировка клапана может вывести из строя, когда система вернется в нормальный.

По этой причине вам будет разумно связаться с вашим водный отдел, чтобы узнать, не в них ли проблема. Если нет, возможно, ваш клапан каким-то образом вышел из строя и требует регулировки.

Также обратите внимание, что регулировка настройки редукционного клапана без полного понимания того, что вы делаете, может привести к проблемам. Установка слишком высокого давления приводит к потере воды и может нанести вред вашей технике. В крайнем случае ваш водонагреватель может взорваться. Такие устройства, как смягчители воды, также могут быть повреждены.

Другими словами, если вы не знаете, что вы делаете, свяжитесь с профессионалами, такими как наши технические специалисты в American Home Water и Воздух.

Шаг № 1: Найдите клапан

Редукционный клапан обычно похож на колокол или купол. Как упоминалось ранее, вы обычно видите его рядом с датчиком. Это может быть встроен прямо в ваш водомер. Однако в большинстве случаев вы обнаружите клапан в виде отдельного устройства, которое находится на после счетчика в системе водоснабжения вашего дома.

Шаг № 3: Определите корректировку Метод

Многие клапаны имеют гайку, винт или ручку. прикреплены к ним, которые позволяют выполнять фактическую настройку. Поворачивая винт или ручка по часовой стрелке обычно увеличивает давление воды при ее повороте против часовой стрелки снижает давление.

Это может показаться нелогичным, поскольку это противоположно тому, как работают краны, поэтому убедитесь, что вы знаете, в каком направлении повернуть чтобы получить желаемое давление.

Шаг № 4: Используйте водомер для Проверьте свое давление

Прежде чем вносить какие-либо изменения в Редукционный клапан, необходимо понимать существующие обстоятельства. Хотя вы можете знать, что ваше давление слишком высокое из-за таких симптомов, как капание смесители, вы хотите получить точные показания давления.

Есть несколько мест, где можно прикрепить датчик, чтобы получить хорошее чтение. Пока приспособление находится за клапаном, это не имеет особого значения. Многие люди прикрепляют манометр к воде сливной кран отопителя или просто кран.

Шаг № 5: Понять, являетесь ли вы Иметь закрытую или открытую систему

Проще говоря, открытая система водонагревателя позволяет избыточное давление воды, чтобы вернуться в линию подачи холодной воды и в конечном итоге в городское водоснабжение.Закрытая система не позволяет избыточное давление, чтобы вернуть его в муниципальное водоснабжение.

Когда происходит тепловое расширение, это может быть опасно. Чтобы избежать этой опасности, вам нужно будет согласовать давление вашего регулятора с давлением вашего расширительного бака.

Это не ракетостроение, но хорошо знать, прежде чем начинать вносить коррективы.

Шаг № 6: Отрегулируйте давление Редукционный клапан

У большинства клапанов есть стопорная гайка. Однажды ты открутив эту гайку, вы сможете повернуть регулировочный винт, ручку или болт.Отрегулируйте его, пока давление, показываемое на вашем манометре, не достигнет желаемого уровня. За в большинстве жилых помещений, что означает давление ниже 80 фунтов на квадратный дюйм.

Не делайте сразу огромных корректировок. Сделать нет больше чем на четверть оборота каждый раз, прежде чем взглянуть на датчик, чтобы увидеть какой эффект вы производите.

Также обратите внимание на корректировки, которые вы делаете, чтобы что вы можете отменить их, если зайдете слишком далеко.

Шаг № 7: При необходимости отрегулируйте Давление в вашем тепловом расширительном баке

Если у вас закрытая система водонагревателя, вы также потребуется отрегулировать давление в расширительном бачке.Сделать это правильно, вам понадобится манометр для проверки существующего давления расширительного бачка. Присоедините клапан непосредственно к впускному воздушному клапану на бак.

После определения давления используйте ручной насос, чтобы поднять его до давления, равного давлению воды в вашем доме. Не используйте воздушный компрессор; это может привести к повреждению.

Шаг № 8: Отсоедините датчик уровня воды и зафиксируйте регулировочную гайку

Убедитесь, что вы заблокировали регулировочную гайку на вашем редукционный клапан давления.Это предотвратит легкое вращение винта, что отменит ваши настройки.

Когда заменить давление Редукционный клапан

Рекомендуется проверить воду давление не реже одного раза в год, чтобы поддерживать его на желаемом уровне. Как и с большинство механических устройств, однако, ваш редукционный клапан может начать функционируют неправильно со временем.

Вы знаете, что это тот случай, когда корректировки к клапану, не повлияет на давление воды.Давление может быть постоянно высоким независимо от ваших усилий, и вы, вероятно, заметите проблемы такие как гидравлические удары и капающие из кранов.

Если вы думаете, что вам нужно заменить давление редукционный клапан, было бы разумно обратиться к профессионалу для выполнения этой работы. Может запутать неопытных домашних мастеров, так как требует пайки, сантехнические работы и, возможно, установка другого оборудования для смягчения любые проблемы, с которыми вы сталкиваетесь.

После установки клапана профессионально настроить его самостоятельно довольно просто, если у вас есть четкое понимание шагов, описанных выше.

Заключение

Редукционный клапан — важная деталь вашей жилищной системы водоснабжения. Позволяет регулировать напор воды приходя в ваш дом на уровень, подходящий для вашей техники.

Прежде чем приступить к регулировке давления, свяжитесь с вашим муниципалитетом, чтобы убедиться, что аномальное давление не просто временная проблема с их системами.

Если вы решите, что проблема в вашем клапан, отрегулируйте его, как описано выше.

Если вы не знаете, чем занимаетесь, и живете в районе Феникса, позвоните нам в компанию American Home Water and Air. Мы ремонтируем бытовые системы водоснабжения и отопления, вентиляции и кондиционирования воздуха более 30 лет и будем рады помочь вам.

сантехника — На какое давление нужно стремиться при настройке редукционного клапана?

С тех пор, как я переехал в свой дом, у меня были проблемы с гидроударом. Совсем недавно у меня начали протекать краны.Еще я заметил, что после душа / ванны горячая вода хлынула, когда кран в раковине был включен.

После установки гидроудара и крепления всей сантехники. Я уменьшил, но не устранил молоток. Что касается нагнетания воды после большой потребности в горячей воде. Я понял это как симптом неисправного расширительного бачка.

В процессе замены бака я снял показания давления воды, чтобы заправить бак. Когда я получил значение 85 фунтов на квадратный дюйм, я был немного обеспокоен.Особенно, когда в инструкции к расширительному бачку сказано, что нельзя заряжать бак более 80 фунтов на квадратный дюйм. Конечно, я обратился непосредственно к кодовым книгам и обнаружил, что коды требуют PRV для давлений более 80 фунтов на квадратный дюйм.

Глава 29 Водоснабжение и распределение

Секция P2903 Система водоснабжения

P2903.3.1 Максимальное давление.
Статическое давление воды не должно превышать 80 фунтов на кв. Дюйм (551 кПа). Когда основное давление превышает 80 фунтов на квадратный дюйм (551 кПа), одобренный редукционный клапан, соответствующий ASSE 1003 или CSA B356, должен быть установлен на водопроводной магистрали или стояке в месте подключения к водопроводу.

---

Глава 6 Водоснабжение и распределение

Раздел 604 Проектирование системы водоснабжения здания

604.8 Редукционный клапан или регулятор давления воды.
Если давление воды в здании превышает статическое давление 80 фунтов на квадратный дюйм (552 кПа), должен быть установлен утвержденный редукционный клапан давления воды, соответствующий ASSE 1003 или CSA B356, с сетчатым фильтром, чтобы снизить давление в водораспределительном трубопроводе здания до уровня, не превышающего Статическое давление 80 фунтов на кв. Дюйм (552 кПа).

Короче говоря, устанавливаю редукционный клапан (PRV). Однако я не уверен, где мне его установить. Я привык к высокому давлению, и, боюсь, его снижение вас разочарует. В то же время было бы неплохо устранить гидроудар и не беспокоиться о повреждении приспособлений.

Я поискал в Интернете и нашел рекомендации от 40 до 80 фунтов на квадратный дюйм. Семейный разнорабочий говорит, что « … от 45 до 55 фунтов на квадратный дюйм идеально. ».Я также обнаружил, что большинство PRV предварительно настроены на 50-55 psi. Другие источники говорят, что давление выше 60 фунтов на квадратный дюйм может вызвать повреждение водопроводной системы. IRC требует, чтобы давление было выше 40 фунтов на квадратный дюйм, поэтому я знаю, что хочу быть выше этого.

P2903.3 Минимальное давление.
Статическое давление воды (определяемое местным органом водоснабжения) на входе в здание для общественного или частного водоснабжения должно быть не менее 40 фунтов на квадратный дюйм (276 кПа).

На какое давление нужно настроить редукционный клапан?

Регулятор давления воды

: все, что вам нужно знать

Регулятор давления воды, также называемый редукционным клапаном (PRV), представляет собой тип водопроводного клапана, который регулирует давление при прохождении воды через клапан.

Этот клапан часто устанавливается сразу после перекрытия водопровода и необходим в домах с высоким или переменным давлением воды. Без него высокое давление воды может нанести серьезный ущерб, разорвав трубы, повредив сантехническую арматуру или даже повредив со временем приборы.

Как это работает?

Регулятор работает с помощью внутренней диафрагмы, пружины и внешнего регулируемого винта.

При высоком давлении воды пружина и диафрагма затрудняют прохождение воды.И наоборот, когда в клапан поступает вода с более низким давлением, вода легко проходит, поскольку диафрагма и пружина находятся под меньшим давлением. Таким образом, регулятор давления воды может регулировать давление воды и регулироваться с помощью внешнего винта, регулирующего натяжение пружины.

Для получения дополнительной информации посмотрите это короткое видео:

Где они расположены?

Как уже упоминалось, они обычно обнаруживаются сразу после отключения основной воды. Вода под высоким давлением может быть ограничена до того, как достигнет остальной водопроводной системы дома и приведет к повреждению.

Однако это не означает, что их можно было найти где-нибудь еще. Непрофессиональные сантехники или домовладельцы могут устанавливать регуляторы давления в других частях дома.

Нужен ли мне регулятор давления воды?

Если ваш дом находится на городской воде, скорее всего, у вас переменное или высокое давление воды в некоторые части дня.

В городах требуется высокое давление воды для пожарных гидрантов и для того, чтобы вода работала против силы тяжести и достигала верхних уровней в многоэтажных зданиях.

Таким образом, домовладельцы нередко обнаруживают, что давление воды у них меняется.

Вам понадобится регулятор давления воды, если давление воды достигает уровня около 80 фунтов на квадратный дюйм. Фактически, строительные нормы и правила требуют регуляторов давления воды, если psi достигает 80.

Как проверить давление воды

Чтобы проверить давление воды, вы можете использовать любой манометр, прикрепляемый к нагрудникам шлангов или смесителям. Их можно найти в местном хозяйственном магазине или на Amazon.

Просто прикрепите манометр к нагруднику для шланга, включите воду и снимите показания манометра, чтобы определить давление воды.

В вашем доме должно быть около 50 фунтов на квадратный дюйм.

Как установить регулятор давления воды

На Amazon можно найти новые регуляторы давления воды. Обязательно купите тот, который подходит по размеру для ваших труб.

Установить регулятор давления воды довольно просто, если вы умеете работать. Процесс выглядит следующим образом:

1. Отключите воду в магистрали и прямо перед водонагревателем.
2. Слейте воду из самой нижней точки дома и откройте кран в самой высокой точке дома.
3. Вырежьте участок водопровода, необходимый для установки регулятора давления воды сразу после отключения воды. Будьте осторожны, отрежьте только необходимую длину.
4. Установите регулятор давления воды и убедитесь, что вход воды находится с правой стороны.
5. Медленно включите воду, чтобы проверить герметичность и безопасное давление воды.
6. При необходимости отрегулируйте регулятор давления воды.

Если вы новичок в сантехнике, лучше всего обратиться к лицензированному сантехнику, чтобы он помог вам с этим проектом и убедился, что он выполнен правильно.

Вот более подробное видео по установке и настройке регулятора давления воды:

Как отрегулировать регулятор давления воды

Отрегулировать напор воды довольно просто. Сначала перейдите к регулятору давления воды и найдите верхний винт и контргайку.

Ослабьте стопорную гайку, затем вы можете либо затянуть, либо ослабить верхний винт, чтобы отрегулировать давление воды. Затягивание винта (вправо) уменьшит общее давление воды. Ослабление винта (слева) увеличит общее давление воды.

Видео по ссылке выше показывает это более подробно.

Техническое обслуживание

Как и все, ничто не вечно. Регуляторы давления воды необходимо будет заменить в какой-то момент.

Если вы заметили гидроудары, запотевание спринклеров, капание из кранов или переменное давление воды, возможно, пришло время заменить регулятор давления воды.

Заключение

Регуляторы давления воды или редукционные клапаны помогают регулировать давление, поступающее в ваш дом. Слишком большое давление может повредить ваши приборы, трубы и приспособления.

Эти клапаны со временем могут нуждаться в замене или регулировке, поэтому обязательно проверьте давление воды в доме.

Если у вас есть дополнительные вопросы, обязательно оставьте комментарий ниже!

Как отрегулировать регулятор давления воды RV? »RVWhisperer

Существует два основных типа регуляторов воды для жилых автофургонов: цилиндрический рядный или регулируемый.

Встроенные регуляторы давления воды в бочке

Регуляторы давления в встроенной бочке в большинстве случаев являются менее дорогим вариантом. Они предназначены для регулирования давления воды, поступающей в вашу буровую установку, до более управляемого значения от 45 до 50 фунтов на квадратный дюйм. Они не могут быть отрегулированы пользователем, то есть вами, но обычно они хорошо справляются с поддержанием постоянного давления.

Встроенные модели бочек, обозначенные как «высокий поток», немного дороже, и, хотя они тоже не могут быть отрегулированы вами, они позволяют немного увеличить скорость потока, что делает душ более «мощным». Это лучшие регуляторы давления воды в жилых домах, которые используются в новых домах на колесах, хотя иногда проточная вода с более высокой скоростью может изнашивать старую водопроводную систему быстрее, чем вы хотели бы.

Эти типы регуляторов давления воды в значительной степени устанавливают и забывают. Большинство из них легко установить, и они будут работать годами. Однако их следует регулярно проверять, чтобы убедиться, что соединение с вашей оснасткой не ослабло, а также на наличие следов ржавчины или чрезмерного износа.

Регулируемый регулятор давления воды

Регулируемый регулятор давления воды RV.

Жалобы некоторых автофургонов на стандартные встроенные регуляторы воды для жилых автофургонов заключается в том, что они иногда могут регулировать давление слишком сильно, и подача воды к раковинам и душевой кабине может стать не намного лучше, чем было бы, если бы вы были подключены. к нерегулируемому водопроводу с заметно низким давлением воды.

Это на самом деле то, что будет варьироваться от кемпинга к кемпингу, но поскольку вы не можете самостоятельно отрегулировать встроенный регулятор давления воды, если вы окажетесь в лагере с системой более низкого давления, это может стать проблемой. Чтобы избежать этого, вы можете вместо этого использовать более дорогой, но более функциональный регулируемый регулятор давления воды RV.

Как следует из названия, это устройство настраивается пользователем. Он поставляется с прикрепленным к нему манометром, и хотя эти регуляторы обычно предварительно настроены на те же уровни, что и встроенная модель — 45-50 фунтов на квадратный дюйм — вы можете отрегулировать давление по своему вкусу, обычно просто с помощью простого поворота винта. Это позволяет поддерживать хороший, стабильный поток воды, куда бы вы ни пошли.

Регуляторы давления воды — Использование, установка и устранение неисправностей — Flo by Moen

Обеспокоены состоянием сантехники? Вы наверняка сталкивались со статьями об опасности высокого давления воды.Помимо головной боли от ударов труб, высокое давление оказывает давление на такие приспособления, как раковина и туалеты, что приводит к дорогостоящему ремонту в будущем.

Одно из решений — регулярно проверять давление. Но давайте посмотрим правде в глаза, когда дело доходит до ухода за домом, у вас достаточно ресурсов. В конце концов, вы хотите автоматизировать давление воды.

Вот здесь и пригодится регулятор давления воды . Это самый простой способ поддерживать давление воды на нужном уровне.

Что такое регулятор давления воды?

Регулятор давления воды, также известный как редукционный клапан (PRV), оказывает огромное влияние на прочность и долговечность ваших труб. Этот клапан, расположенный рядом с водопроводом и счетчиком в вашем доме, регулирует поток воды из города в ваш дом и защищает водопровод от скачков воды и высокого давления.

Насколько высока высота? Что ж, большинство смесителей и приборов рассчитаны на давление воды в 50 фунтов на квадратный дюйм.Однако ваш муниципальный водопровод может перекачивать воду в ваш дом со скоростью 150 фунтов на квадратный дюйм. Это приводит к значительному износу нормально функционирующих устройств.

Регулятор давления — это то, что приходит на помощь. Когда вода проходит через регулятор при высоком давлении, пружина и диафрагма внутри клапана сужают проходное сечение, снижая давление до 50-80 фунтов на квадратный дюйм.

Жить в большом городе? Зачем в любом случае нужен регулятор давления

Вы, наверное, задаетесь вопросом о последствиях , а не установки редукционного клапана.В конце концов, в большинстве развитых городов давление регулируется на нормальном уровне.

Но даже в городе ваша компания водоснабжения может поддерживать высокое давление в определенных областях, чтобы удовлетворить потребности пожарных гидрантов и высотных зданий. Не говоря уже о том, что тепловое расширение может вызывать колебания давления воды в течение года.

Один из способов следить за давлением воды (не бегая постоянно на улицу, чтобы проверить его) — использовать интеллектуальную систему обнаружения утечек воды. Система автоматического отключения воды Flo от Moen Smart Water Shutoff следит за давлением и расходом воды в вашем доме 24 часа в сутки, 7 дней в неделю, отправляя на ваш телефон оповещение и отключая водопровод, если что-либо выглядит подозрительно.

Системы обнаружения утечек и PRV работают вместе. Один помогает избежать катастрофы, а другой контролирует самые легкие колебания давления. Вот почему вы можете инвестировать в оба:

Для снижения вероятности утечек и разрывов труб

Не обращайте внимания на высокое давление воды достаточно долго, вы находитесь в пути, чтобы лопнуть трубы и повредить приборы, что обойдется вам в тысячи долларов.

Как это происходит?

Со временем из-за высокого давления воды в вашей водопроводной системе образуются небольшие протечки.И хотя в краткосрочной перспективе они не кажутся катастрофическими, на самом деле они накапливаются со временем, в конечном итоге нанося дорогостоящий ущерб.

Некоторые особо уязвимые места — это впускные клапаны, по которым вода из труб поступает к приборам. Соединительные соединения там хрупкие, а высокое давление легко приводит к разрыву труб. Не то, с чем вы хотите иметь дело.

Ваши светильники станут более счастливыми, здоровыми и прослужат дольше, если в вашем доме будет поддерживаться соответствующий напор воды.

Для экономии воды и экономии на коммунальных платежах

Всего 5 капель в минуту на 3 точки приводит к потере более 500 галлонов воды в год.

И хотя в некоторых частях света люди могут существовать на 3 галлона воды в день, средний американский дом использует 100 галлонов в день и тратит около 180 галлонов в неделю! Для арендаторов и домовладельцев, которые сами оплачивают счета за воду , важность экономии воды быстро становится очевидной.

Скорее всего, вы даже не заметите разницы в функционировании ваших светильников после установки регулятора давления. Вы сможете вести такой же образ жизни, но потреблять меньше воды.

Для ручной регулировки давления воды

Поскольку давление воды меняется в течение года, вы можете отрегулировать его так, чтобы оно оставалось в пределах 50-80 фунтов на квадратный дюйм. Регуляторы давления воды дают вам эту возможность. Сверху у них есть винт, который вы можете поворачивать, чтобы при необходимости повышать или понижать давление воды в доме.

Как установить регулятор давления воды

Интересно, сможете ли вы справиться с этим самостоятельно? Регуляторы давления воды могут быть интересным проектом для DIY, если у вас есть ноу-хау.Запчасть обычно стоит около 50 долларов, а наем профессионального сантехника для ее установки — от 250 до 350 долларов.

Вот как это делается:

1. Найдите подходящее место. Как правило, регуляторы давления воды установлены, где ваша основная линия воды приходит в ваш дом, после основного запорного клапана.
2. Измерьте свое текущее давление, чтобы получить базовое значение. Возьмите манометр (можно купить в большинстве магазинов бытовой техники и товаров для дома) и прикрутите его к одному из наружных патрубков.Открыв кран, вы сможете определить давление воды в доме.
3. Выключите всю воду. Перекройте водопровод и убедитесь, что ваши трубы полностью осушены, запустив краны до тех пор, пока поток воды не прекратится. Чтобы отводить воду из области, на которой вы работаете, откройте краны, находящиеся дальше всего от водопровода.
4. Проверьте положение клапана. На большинстве клапанов имеется тиснение со стрелкой, указывающей направление потока воды. Важно, чтобы вы устанавливали клапан в правильном направлении.В противном случае устройство не будет снижать давление, когда это необходимо.
5. Установите регулятор давления. Большинство регуляторов давления воды поставляются с инструкциями по установке. Установка включает в себя убирание 6 дюймов трубы после основного запорного клапана, пайки фитингов вокруг открытых концов труб, а затем вставив PRV в зазор и затягивая на каждый фитинг с помощью плоскогубцев.
6. Установите желаемое давление. Включите воду снова и измерьте давление еще раз.Теперь вы можете отрегулировать давление по умолчанию, затянув или ослабив винт в верхней части вашего нового регулятора давления воды.

Но помните, что если вам неудобно выполнять описанные выше действия, мы всегда рекомендуем вместо этого нанять профессионального сантехника. Лучше быть в безопасности, чем потом сожалеть!

Срок службы регулятора давления воды и устранение неисправностей

Рекламируется, что регуляторы давления воды прослужат 5 лет до того, как им потребуется ремонт. Но, как и любая технология, это зависит от использования.Если вы обслуживаете большой бассейн или используете спринклерную сеть, это обойдется вашему устройству дороже.

Вот некоторые признаки того, что с PRV что-то пошло не так, и действия, которые вам следует предпринять.

Проблема: колебания давления воды

Если вы заметили, что давление воды внезапно стало выше или ниже нормы, это может быть признаком того, что что-то не так с вашим регулятором давления воды. Распространенными симптомами являются изменение давления в душе, протечки, гидравлический удар и вибрация стен.

Исправление: очистите PRV

Обычно виновным является накопление минералов в вашем PRV. Чтобы восстановить нормальный поток, выключите водопровод, снимите клапан PRV и погрузите его в средство для удаления кальциевой извести на несколько часов. Это растворит самые распространенные отложения.

Затем осмотрите регулятор давления и его детали. Если вы видите какие-либо трещины или зазубрины, это признак того, что вам следует приобрести комплект для ремонта регулятора давления в местном хозяйственном магазине и заменить все сломанные детали перед повторной установкой.

Проблема: ваш PRV протекает

Лужа под водопроводом — повод для беспокойства. Но если утечка исходит из регулятора давления воды, ремонт обычно выполняется быстро.

Исправление: заменить прокладки

Снимите регулятор давления воды. Внутри вы найдете пружину, подвижный вал и несколько резиновых прокладок. Прокладки несут ответственность за герметичное уплотнение между металлическими частями вашего PRV, но они также со временем портятся.Если вы заметили порезы, деформацию или хрупкую текстуру, пора сходить в строительный магазин и купить замену. Новый набор прокладок должен восстановить уплотнение и удерживать воду, которая проходит через него.

Заключение

В связи с тем, что многие аспекты вашей сантехники требуют постоянного внимания и обслуживания, за ней может быть трудно следить. Такие устройства, как регуляторы давления воды, служат универсальным решением для предотвращения наиболее распространенных проблем с водопроводом. В сочетании с интеллектуальной системой водоснабжения Flo by Moen вы обеспечите постоянный контроль и защиту вашего дома.

Клиника домовладельцев

Регулировать клапан регулятора давления воды очень просто. Ослабьте контргайку и поверните регулировочный винт против часовой стрелки, чтобы уменьшить давление.

Регулятор давления

Регулируется ли регулятор давления на линии подачи воды? Трубы хлопают, когда я смываю воду в туалете или резко сбрасываю давление на насадку садового шланга.

Проверьте давление воды с помощью манометра (от 8 до 12 долларов), установленного на наружном кране.

Да, регулятор регулируется, и вам следует попробовать отрегулировать его, прежде чем прибегать к более дорогостоящим средствам, например, к установке амортизирующих устройств, называемых разрядниками гидроудара. Помимо описываемого вами удара (состояние, называемое гидравлическим ударом), высокое давление воды может разрушить шайбы и привести к утечкам. Это также приводит к преждевременному износу бытовой техники, в том числе посудомоечной машины и стиральной машины.

Типичное давление воды на входе в дом составляет от 40 до 45 фунтов на квадратный дюйм.Обычно оно не должно превышать 60 фунтов на квадратный дюйм. Регулятор давления обычно предварительно настроен на 50 фунтов на квадратный дюйм. Однако его можно отрегулировать в диапазоне от 25 до 75 фунтов на квадратный дюйм простым поворотом винта, как показано выше.

Для проверки давления подсоедините манометр к ближайшему наружному крану. Эти датчики продаются в домашних центрах в том же районе, что и компоненты спринклерных оросителей.

Засор в канализации на кухне

Мой кухонный слив забивается, и его нелегко очистить. Я пробовал использовать поршень, но, поскольку мойка имеет двойную чашу, сила поршня недостаточна.Как я могу убрать ловушку?

Убедитесь, что ваши привычки мыть посуду не усугубляют проблему. Худший засор кухонной канализации — жир. Слейте жир с посуды в емкость, а когда она остынет, утилизируйте ее.

Также удалите и осмотрите ловушку, чтобы убедиться, что затвердевшие минералы или мусор не блокируют ее. Замените ловушку, если ее внутренний диаметр уменьшился из-за затвердевших отложений. Сняв ловушку, пропустите ручной шнек по выходным трубам.

Добавление изоляции чердака

У меня на чердаке 6 дюймов изоляции, но я бы хотел добавить больше. Как мне его установить?

Добавить изоляцию легко, но сначала используйте баллончик с изоляционной пеной, чтобы закрыть любые отверстия (включая отверстия для электрических проводов и труб), через которые теплый воздух может проходить из жилой зоны на чердак.

Установите неизолированную изоляцию поверх существующей изоляции. Сначала заполните полости балки. После этого вы можете решить нанести дополнительный слой изоляции перпендикулярно балкам.Чтобы определить, сколько изоляции нужно установить, посетите eere.energy.gov.

При работе на чердаке соблюдайте некоторые меры предосторожности. Надевайте респиратор, защитные очки и одноразовый малярный комбинезон. Оставьте комбинезон на чердаке, когда спуститесь на перерыв, чтобы избежать попадания пыли и неплотных изоляционных волокон в жилую зону дома. Положите фанеру или пиломатериал, чтобы они служили рабочей поверхностью. Не забывайте, что кровельные гвозди пробивают кровлю.

Типичный чердак заполнен электропроводкой (некоторые из которых могут быть старой и хрупкой), распределительными коробками, каналами для кондиционирования воздуха и стоками для конденсата.Сломайте все это, наступив на нее, и вам придется беспокоиться не только о потере тепла; дорогой механический ремонт компенсирует любые выгоды от теплоизоляции по сравнению с вашими расходами на отопление. Наконец, не изолируйте от утопленных осветительных приборов, которые не одобрены для контакта с изоляцией. Оставьте вокруг них не менее 3 дюймов свободного пространства.

На карнизе используйте перегородку из полистирола, например, Owens Corning Raft-R-Mate (owenscorning .com). Эти панели препятствуют тому, чтобы изоляция блокировала вентиляционные отверстия на потолке, и позволяли воздуху выходить из карниза и из конька или фронтона.

Слишком много ампер?

Моя электрическая распределительная коробка на 200 ампер оснащена автоматическими выключателями на 400 ампер. Это безопасно?

Да. Лучше иметь много отдельных цепей, чем меньше цепей с большими электрическими нагрузками. Кроме того, не все цепи будут включены одновременно, и маловероятно, что они увидят полную нагрузку, на которую рассчитаны.

Например, 120-вольтовая и 15-амперная ответвленная цепь, обеспечивающая питание четырех осветительных приборов, каждый из которых имеет 150-ваттную лампочку, потребляет всего 5 ампер.

Уродливые шкафы

Мои кухонные шкафы 1970-х годов темные и некрасивые. В остальном они в хорошем состоянии. Я бы хотел покрасить их в более светлый цвет, но как?

Два слоя Insl-x Cabinet Coat (insl-x.com) подойдут. Это уретан-акриловая сатиновая эмаль на водной основе, предназначенная для покрытия сложных оснований, таких как кухонные шкафы, которые имеют тенденцию быть темными и отделаны гладкими покрытиями, включая полиуретан или лак. Галлон стоит от 35 до 40 долларов.

Экономия труда: Cabinet Coat не требует грунтовки при нанесении на предварительно обработанную древесину. Однако вам следует удалить дверцы и ящики шкафа, а также фурнитуру из обоих. Затем очистите дверцы, поверхности ящиков и сам шкаф обезжиривателем. Перед нанесением финишного покрытия слегка отшлифуйте поверхность. Перед продолжением работы удалите все следы шлифовальной пыли.

После высыхания второго слоя краски установите новую фурнитуру, и шкафы будут выглядеть как новые.

Дровоколы

Разделенное решение

Управляя небольшим производством кленового сахара на своей ферме в северной части штата Нью-Йорк, я сжигаю десятки деревянных шнуров каждый сезон шугаринга, чтобы сварить сок. Недавно я опробовал четыре дровокола по умеренной цене. Я узнал, что каждый из них соответствует той задаче, для которой он был разработан и оценен. Сплиттеры с бензиновым двигателем начинаются примерно с 800 долларов и могут стоить до 8000 долларов. Чтобы определить, сколько вам следует потратить на разветвитель, умножьте количество сожженных шнуров на 500 долларов.Если вы сжигаете от одного до трех шнуров в год, выберите машину стоимостью от 800 до 1500 долларов. Если вы сжигаете более трех шнуров, купите легкую коммерческую модель за 2000 долларов. Лучше выбрать немного завышенного размера, потому что больший разветвитель работает быстрее и надежнее, чем меньший. Пусть вас не вводит в заблуждение только размер гидроцилиндра. Производительность обеспечивают двигатель и гидравлический насос, а не цилиндр. — Фред Маккеродт

Разветвители для подвешивания TROY-BILT

Разветвители питания

установить несложно, но установить их крепежные винты в нужное место может быть непросто.Попробуйте следующее: прикрепите кусок ленты к обратной стороне полоски и с помощью карандаша проделайте через ленту отверстия по центру отверстий для свисания. Снимите ленту и прижмите ее к стене, где вы будете вешать ленту. Затем с помощью шурупов отметьте стену через отверстия в ленте. Просверлите метки и установите крепеж для полых стенок для подвесных винтов. — Пэт Порцио — механический подрядчик в Хаскелле, штат Нью-Джерси.

Продукты для выполнения работы

Помощь при повреждении креплений, хранении в гараже, защите дома и шумной рабочей среде.

РОЗЕТКИ GRIP-TITE РАБОЧАЯ СТАНЦИЯ RACORPRO С СКЛАДНЫМ СТОЛОМ ЗАЩИЩЕННАЯ СИГНАЛИЗАЦИЯ ВОДЫ ДЛЯ ДОМА ПЛЮС CRETESHEET PROTECH СВЯЗЬ NOISEBUSTER EARMUFF $ 149

В этих наушниках используется активное шумоподавление для защиты ваших ушей. Микрофоны в устройстве улавливают входящий шум, а электроника Noisebuster генерирует встречную звуковую волну и отправляет ее обратно из наушников. protechcommunications.com protechcommunications.com

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

IS-2323A.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> endobj 2 0 obj > поток 2013-05-23T10: 57: 37-04: 002013-05-23T10: 57: 39-04: 002013-05-23T10: 57: 39-04: 00Adobe InDesign CS5.5 (7.5.2)

1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKbCSnmL / r90jp / XOpdH6tO IOn + j6dwFl3rerS7If7KqnbNjW + JlJSTqh2 ++ reDVkOryDl24vpGymhjnOi1zGBwO0NMeoJ18uUl JB9e / qsb7cf7Y4WUet6oNF4DTjMfbc0uNMbmtrcY5SUj6l9fvq30 / FvyG3uyXY9bbDVTW + XB2wwH OaGbgLAXCZHdJTOn669E2WWZ17MVozHYdMi0ucWsqfNjX01muPVG6dG93JKZ1 / Xj6rWV32tzgGY1 Zutc + u1kVts9AubvrG79J7fbOqSldV + tuHg4fTM3DYc2vq + RVj47m72t22Au3kit50A + jE / jCUpn 13 + q9lraa84PsstOOxrK7XEvGum2s6eDuD4pKRdU + unT + i / WJnQ + pNNVVmG3KZkjfYTY + 77O2kVV 1vOvO6UlKv8Ar99V6qHW1Zf2h5xXZtdNbH731ta5 + ktABhp0dEd0lNXP / wAZPQMXptmVjuddltpF 7MKxtlDnSGvLPUdUW7g106TokplR9f8Ap4zM6jqLG4dOA + 9j7N1lr3CjJrw2u9OvHiHOsH50jwI1 SU3HfXn6rNaHHN5Ja4Cm4uYW2Cg + o0VbmfpDt9wCSkHU / rnX0z6x09Buxdtdmzdl22tqaPUkyze3 a7bHu94PgCkpLj / Xz6pZZrbjdQba6230GNZXaXF / MR6cx4HhJSPA + v31cya8NuXmUY + Vm1 + qykOe 9oEuA / SPpqidum4NKSl + pfXfpmP9WMr60dJjqVGI9lZYHOplz7K6yJfWSIFk / RSUi679dT0b6y4v 1dbi12HLpruF9uR6IHqWup2Nb6Nm53tkaiUlIavr3kWnqDG9Ke1 + A1thD72NaxrnuYftTy39C5rW 7y33Hakpxes / 4xbMk9NxqMezFGZUzKdZVkta + H5FmHsrb6cWat3jUS3whJT1n / N3P / 8ALnM + 8JKd iit1NFdL3utdWxrTY76TiBG4 + ZSUjyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSU8tm9O + o + V1T rOdmV783BoDurP3ZA2VW41lY0aQ0zjlw9mvzSU0KcL / Fj1CoZbKg5mbZTg1usGVWbh3Gv0hU2zad Yb72 / MpKS51X + Lf9Y6TnPY37JZkZVwdZkCLLG7cmLg73Eh ​​/ uYHh5JKZYGD / i663mWYOFSy7IvxHO sqjIYRS1zcZ5IftDH7q2tdw / TVJS / R8f / F59ZAcbpjRl + lac4tt + 0NcXEMpdZN + 1z2n0mhw1bI11 SUls6V9RG / tDEfWQeh5xGaA / JBppyHOzzDg73biC72kkceSSkGL1 / wDxdW4 + J0 / HuDKultd1PFqd Vk1bRS2x7rm72NNntc4xrPgUlMcXJ / xa9Mz / ALViurpycUWZoe0XkNDqps26FpIqs / mx9GfohJSb LzfqB1TqGF13NfuyyWU4ttgyaSPQtbawurIYA0WPHuc2NYlJTeb9Qvqk30 / 8ntIqqNDA6y1w2EOb BDrDJhx1OqSkX / jc / U4t2HALh7vpZGQfpN9N2pu / d0SU1nYX1AvxqOruZup69kDHptnJHrXZF4yQ 3bMs3XUA6gDTwSU5h2k6d9S39ZvxTmuwL8dxyupsrx8m4uDnNz3E3N9jZ2zB3DwAKSnTzepf4t8r M / buY + q7IZ6M2bLnbi + r1anGprYeW1O + ltO0cwkpN0uz6hs6lTj9NcTk9PD76XzkuqqbZTrFtk1b fRdo3dAHASU0WZ / + K / p9WNZU / wBNmx + PU1jctxcypu93q1tDi4NbdLXPHBlphJTuYn1T + ql3RLMD DxWv6b1MV32Btlh9UDbZU71PU3xoIgpKbXTvqz0XpWU3OwqHMyG0HEFj7rbXei6z1iz9LY / 8 / WeU lNKn6gfVPHZbXVhODbyHWTkXuO4ODw9pdcS18t + kNUlMrfqJ9U7nY7rMBp + yVNoqb6lob6bXuuDX MFm1 / vcXHcDJ5SU6XR + mt6R06vAbYbRWbHF7p1Nj32mNznGAXwNTokpupKa + T / PYn / HH / wA9XJKV 0 / 8A5Pxv + Jr / AOpCSmwkp876w3EZ1vr7m9Wdj19ZqGJl4 / 2P1S306HYzS23128Fxd9Hy80lIqqfq fj9P6ViUXWC / peTjZZyX1PtdY6j0 / Uaz1LXek230xIaYHgUlIbvsV3Wcvq37acz7R6goqHT2kUCw 7vZvtczcdo3u2S7xCSkXSMfA6J1WrquF1u31BS6jIbbhmz1G2XuybNrnZBc2SYlxce8lJSX6t / sb 6rZPT34mddlGtl9GbbbW4A0vL7a66Ky9 / p / pS0ujmCUlJs6 / p + T1PrWZjdWdRj9fobj5OOcP1CAz HdjMLbPXbwXbvo + XmkpzMj6u / U27HrpbnZDHV4AxBZ6dj / 081k5LRZe4NDmsLTWNIPKSmdnT + mXZ Dn3dZLqDT6DKf2eIYNjWFzd1zm7n7BvcWyRpKSkjOmfVxtYYep3j1RZXltZjBtb6LLarzVQz1D6I 3VCNXclJTpfWBvSfrb1jCto6lbi2V7KaWHHL4sNrXixrxbXtJ + ifJJTYo / xW1Y9NFVPUNoqqpZc3 0D6eQ + m223fcz1 / cC2zbtnsDPZJToW / Ue4 / V3pHQ8bqAqu6LlV5lWU6jeHvqNpaDV6ojWz97skpg / wDxfsysrq3Ueo5pyM3quM3Hbaxj6WUuGO7FfYamX7bN26druPxSU54 / xWWY + Ndh9N6r9lqyLGWP / Vt7obX6b6w / 12uax8mQDx7eElN3D / xd1U5b8jKzRYy2i6iyvHx24xcL6hQ8F7HOljRqxse3xKSm hnf4qrM51WQesOZlMD67LW0Fu6s01YtbQ1l7NpbXVrqd08Rokp7nCxW4WFj4bXF4x6mVBxABIY0N khoA7dklJ0lKSUpJSklKSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISU2ElPC5 / 1j + qf23qIu6Ll 5L8HI9HKvZXWWGwu2y0uyGk + emndJSH / AJxfU3 / yjyf82j / 3qSU18z64 / UTAY1 + T0XKaHmBFdJ1 + WUkpqf8Aji / 4t / 8Ayny / + 2qv / elJSv8Axxf8W / 8A5T5f / bVX / vSkpX / ji / 4t / wDyny / + 2qv / AHpS Ur / xxf8AFv8A + U + X / wBtVf8AvSkpX / ji / wCLf / yny / 8Atqr / AN6UlK / 8cX / Fv / 5T5f8A21V / 70pK ZVf4yv8AF3Tay6rpOYyytwexwqqkOaZB / pKSnvvq79YMP6zdLZ1bAZbXTY5zA24Na + WHaZDHPh5p KdNJSklKSUpJSklOO / 60dPre6t1eTLSWmKXkaJKW / wCdXTv9Flf9sP8A7klNjA65idRv + z0Mua4N LpsrcwQI7n4pKdFJSklKSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISU2ElPJ / WjI6d0TprrqOl4 2Xm9Ryn1MY + phFljnOl9p266N7pKc7Cy + kV9ex + k5nTcDIx82oGnKZj4 / tuDd763Co2Njw / jykp1 urYHScXIFFf1Xx89m0O9RuPUWgmdP5p3gkpo / Zulf / OVT / 7DVf8ApBJSvs3Sv / nKp / 8AYar / ANIJ KV9m6V / 85VP / ALDVf + kElK + zdK / + cqn / ANhqv / SCSlfZulf / ADlU / wDsNV / 6QSUzpw + kW3V1v + pt FbXuDS841UNBMbj + h7JKdz / mn9Vf / Kbp / wD7C0 / + k0lNzp + HiYDLMXBorxqGWS2qlja2CWsJhrAB qSkptJKUkpSSlJKUkpSSlJKeZzs / r + JbcxtzrPTktZVgX2yOQ1r2s2E / NJS + Pl / WHKtFNeUGudMG 3AyKm6CdX2VtaPvSU6OJj / WFmQx2Zl0WUA + 9jKy1xEdjPikp1ElNfJ / nsT / jj / 56uSUrp / 8Ayfjf 8TX / ANSElNhJTh9UyunN9PFtyG4 + eHW3YpNXrOA3PY4hu12hEg + SSnI6M3o / ShuzsjHZQLjbVVXj 2sZ61hc3fvvNrtxBLQA4BJSL652sZ1doc + pp9FujzcDy7 / Re1JTg + vX / AKSj / OyklK9ev / SUf52U kpXr1 / 6Sj / OyklK9ev8A0lH + dlJKbnTun5vVi9vTxRcagC / 9Je2N0x9NzfBJTe / 5q9f / ANBR / wBv W / 8ApRJTodK + qVj / AFf2yz042 + l9nueZ + lu3bnO8klPT1fzl39cf9QxJSVJSklKSUpJSklKSU0MX F6hX1bPy8m1j8W5tDMStsywVh / qbxES57 / uSUndiB + bXmmyyaq3VtqDor95aS8t7u9sBJTYSUpJS klNfJ / nsT / jj / wCerklK6f8A8n43 / E1 / 9SElNhJTg9RwMXIvblOpqtyaCRWbGunabbN217SI8fkk prDBryq9nU6WOZXNjd2543MaNha3sdxJmfypKdDqnS + rZmSLcLPGLXtDfTNTX6idZckpp / sD6w / + W7f / AGHYkpX7A + sP / lu3 / wBh3JKV + wPrD / 5bt / 8AYdiSlfsD6w / + W7f / AGHYkp0OkdP6jgutOfmD LDwAwCtte2Jn6PKSnTSUpJSKr + cu / rj / AKhiSkqSlJKUkpSSnGv6T12y + yynrLqq3vc5lf2djtjS ZDZL9YSUqjpPXa767LusutrY9rn1 / Z2N3tBktkP0lJTspKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSnk + odfyMfOvoazpxFdjmj1XEP0P53mkpr / wDOXK / c6X / nFJSXG631HMvb jYtPTLbXztY1xkwC4 / gElN6PrR / 5X4h4n + 9JSo + tH / lfgfef70lKj60f + V + B95 / vSUqPrR / 5X4h4 n + 9JSo + tH / lfgfef70lKj60f + V + B95 / vSUu0fWbcN3T8ANnWCeElO81jGDaxoaPACAkpkkpSSlJK UkpSSlJKUkpSSlJKUkpSSmvk / wA9if8AHH / z1ckpXT / + T8b / AImv / qQkpsJKeN6n1l1PUMioYnTX 7LHN3W7d5g8u15SU1f28 / wD7hdJ + 9v8AekplX9Y76XiynE6XW9vDmODSJ05DklJ / + eXVf3cD / t3 / AMzSUr / nl1X93A / 7d / 8AM0lK / wCeXVf3cD / t3 / zNJSv + eXVf3cD / ALd / 8zSUr / nl1X93A / 7d / wDM 0lK / 55dV / dwP + 3f / ADNJTtdA6p1TqhfblVUNxwCG2UP3S8Ee0 + 49ikp2UlOZmV / WJ2S84FuI3H02 C1ry / gTO3TlJSDZ9bN237RgbomNlkx96SkuLZ1ijJaOrZOF6RBhte5rye0bykp0b76cap1 + Q8V1s Eue7QAJKQ4nU + n57nNwr2XFgBcGGYBSU5h26 + sln1W + r9nUscNdkusZTjtsBLS9xkzt8GNcUlOzh ZlWbh5 + XW9rm5NbbGFpkO3N3e3xSUn3CdsiYmO8JKXSUpJSklNfJ / nsT / jj / AOerklK6f / yfjf8A E1 / 9SElNhJTw / VRf + 0snb9qj1XRs6dVa3ntY6wF3xSU1Iyf + 7n / uLp / 9KpKVGT / 3c / 8AcXT / AOlU lKjJ / wC7n / uLp / 8ASqSlRk / 93P8A3F0 / + lUlKjJ / 7uf + 4un / ANKpKVGT / wB3P / cXT / 6VSUqMn / u5 / wC4un / 0qkpUZP8A3c / 9xdP / AKVSU3em9RzsC9jnHqFmO0kvx24FdQdIjltqSnsMXIGXj15IY + oW DdstG148nDVJSZJS21u7fA3RG7vHgkpp5fRekZ + XTnZuJTfk48ejbYwOcyDuG0nzSUnyG3bPUxwH WsksY95YxxOnvLWv / IUlObg5VnXOnMvyoxK7HvNbsbIeHOFb3Ma4O9Ok7Xgbh8klPN / XP / F3k / WZ + K / p3UXtZVLbm5V1lzYn2uYPd7hJ7pKb1P1Xz / q90fFwulev1WzGBB35r8P6R / wbWssaBqdJ + 9JT bwv2xRTVmUdLsORfWBc3MyxY + vh3xriXe2T5fBJTa + 3 / AFm / 8qqv / Yhv / kUlJ8HK61deGZ2CzHqg k2NuDzPYbQElOkkpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpsJKeP6l0HqWRn5F1eD6jLLHOa / 7UWSCeds6JKa3 / Nzqv8A5Xf + zZ / vSUr / AJudV / 8AK7 / 2bP8Aekp1cD6pYluM1 + fXbReSd1bL3OAE 6a / BJTY / 5ndH8b / + 3XJKV / zO6P43 / wDbrklK / wCZ3R / G / wD7dckpX / M7o / jf / wBuuSUr / md0fxv / AO3XJKbfTehYPSrXXYps3PbsO95cIme / wSU6KSnNy / rF0TAyh5mXlsqurjcwh0jcA4cDwKSkP / O7 6t / 9zq / ud / 5FJSv + d31b / wC51f3O / wDIpKV / zu + RF / c6v7nf + RSU0crqX1GzW1V5N1L2UN2VNG9r WN0G1oaAAPakpPhdf + qHTqfs + FlVVV7i7aN51PfUHwSUn / 53fVv / ALnV / c7 / AMikpX / O76t / 9zq / ud / 5FJSv + d31b / 7nV / c7 / wAikpX / ADu + rf8A3Or + 53 / kUlOpRfVlUsyKHB9VrQ9jhwQeCkpHk / z2 J / xx / wDPVySldP8A + T8b / ia / + pCSmwkp8 / 6xSx3VMok1ybXc5jWHn9w8fBJTT9Cvxq / 9jmJKV6Ff jV / 7HMSUr0K / Gr / 2OYkpXoV + NX / scxJSvQr8av8A2OYkpXoV + NX / ALHMSUr0K / Gr / wBjmJKbGJ0n Jzi4YdQvLILhXmtdE8TASU2P + bHV / wDuE7 / 2LH9ySnuqwWsa06EAApKZJKUkpSSlJKR32 + jS + 7aX 7Gl21sSYEwJICSmni9VdlZbcX7Lcxrqhd6zgAwAmNvuh0 / JJTLqPW + mdKcxufd6RsksG17piJ + g1 3ikpp / 8APH6uf9y // Arf / SaSkmP9aeg5V9eNj5W + 21wYxvp2CSeNSwBJTrJKUkpr5P8APYn / ABx / 89XJKV0 // k / G / wCJr / 6kJKbCSnjOp9Trq6hkVnpfTbi2xw9S2ygPdB5cHOmfikprfter / wAp + lf9 uY // AJJJSv2vV / 5T9K / 7cx // ACSSlfter / yn6V / 25j / + SSUr9r1f + U / Sv + 3Mf / ySSlfter / yn6V / 25j / APkklK / a9X / lP0r / ALcx / wDySSlfter / AMp + lf8AbmP / AOSSUmxvrJfhlxxOndOoL43Gq + hk xxO14SU2K / rd1e6xtVWJiPe8hrWjKqJJJgAfpElPV0usdSx1zdlhaC9gM7XEaifikpr9R / a2xn7J + z759 / 2rfEfyfT7pKaH / AGZf + az / AMHSU6OM / PZjV / bmMsyDu9T7N / NjU7Y9VzTxCSkn2ho0eyxp 8Nhd + LNw / FJTj9e64yjHy6MO6sZNWOXsYRuL7Hh / p1Ee0Nnb3IKSmjT6vTczFs6lmMuxrMMkuvrk scHVljRDiTILvuSU7eRT1F9Ff7Kvx6gfdu9OWuaRpEOKSmt9l + tX / c7F / wC2T / ekpX2X61f9zsX / ALZP96Sm30 + nq9b3nqWRVe0gbBUwsIPnqkpvJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwk p4zqfTK7eoZFh6p02kuscfTtroL2yeHFzZn4pKa37Iq / 8uOlf9t4 / wD5FJSv2RV / 5cdK / wC28f8A 8ikpX7Iq / wDLjpX / AG3j / wDkUlK / ZFX / AJcdK / 7bx / 8AyKSlfsir / wAuOlf9t4 // AJFJSv2RV / 5c dK / 7bx // ACKSnYwsb6q1Ytdebd02 + 9oPqWg0tDjJ7COySk / pfUvx6d / nVf3pKb9fQ + j02Ntqw6WP YQ5rgwAggyCElN5JTk / WHq9vSKaranUtNji0 + uLCNBOnpNcUlOF / z2yv9Lg / 5uT / AOkklO30P6w4 vVQMd11bsyHPcyltgZtBiQbGN8Qkp2ElPNNY9nU + oZez9K706sja3c8MeNzWz7Ww1v50 / ckpPc + 6 2u1hrNVZxvs + 54Dt4IdBBqsJaTPcaJKdHorw / pWLGoZWKwfEV + z / AL6kpupKUkpSSlJKa + T / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkp4Lq76R1TKBfSD6rpDsIWHnu / br8UlNTfR + / R / 7AD / AMik pW + j9 + j / ANgB / wCRSUrfR + / R / wCwA / 8AIpKVvo / fo / 8AYAf + RSUrfR + / R / 7AD / yKSlb6P36P / YAf + RSUrfR + / R / 7AD / yKSlb6P36P / YAf + RSU9F9X + s5ub1D0MnL9dpY4hn2c1aiNd0JKemSU5XUHdJ6 ixjLOoikMMg0ZDayZ8YKSmrT0PpeQ4sx + qZVrgJLWZW4x4wElN3C6JVgXfaKsnJtcGkBt9pezXxE JKbtd4c / 0rR6dvZp1Do7sd3 / AC + KSnFa6x2dn5O9jQciuqseoAZoYZ2g6Bx3fnJKbpda99JqDvTd aHforGNaQdSXauLj5DlJSH6t0ur6VXTufU6iy2qxkNje2x + 8iWkw468pKW / 5r43 / AHNzv / Yg / wBy SkmP9XqMe9l7cvMea3Bwa + 4uaY7OEahJTqpKUkpr5P8APYn / ABx / 89XJKV0 // k / G / wCJr / 6kJKbC Snkcxn + MA2Z1uLY1rG5JGHS1uOS6gOYAS555LXOOv7vmkpq7 / wDGX + 5Z / wCyX / kklN76vv8Aryes 7euVx030HHc77Pu9bc3aP0Dt0bZSU9UkpSSlJKUkpSSlJKUkpSSnzz9mdR / 7jX / + 43H / APJpKTYt HW8Kw24leVS8jaXM6dQ0kEgxo / ySU2H5 / wBa2N3G7NHYbsGkCfjvSU6fVOtiv6vHItY827GNIhnq lxLWk1sa5wFndswAUlOd07ql1OAxuN0 / Ney4vyK7baa3Pa94IBfa + za95dqXGPuSU6 + R1DLwxSD0 7Kyg9jLppDHhryHb2OAe0gzHiPDhJTS6L1Rj + t2YrasvFLvVstrya3V0u3kWtcNxcBbqZAOo1SU9 Q1zXCWkOHkZSUukpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKbCSniuqPzx1HJFb + oBvqO gVZbWMifzWkaBJTV9TqX + k6n / wCxrP7klK9TqX + k6n / 7Gs / uSUr1Opf6Tqf / ALGs / uSUr1Opf6Tq f / saz + 5JSvU6l / pOp / 8Asaz + 5JSvU6l / pOp / + xrP7klM629XukVHqz4525jTh4NSUz + zde / c6x / 7 FD / yKSnW + r1nVcfIONlY2a6u4yb8u4WCva1x00HJSU9GkpSSlJKed + v2PZk / VnIbTZ6dzXMNQLWu bY8u2Ct4s9u126NUlNb6sdJZndJ6b1xuU8ZdmOHOdXXXXVue0h / 6JlbY57EeKSm + / oD6cvHy6rza yvccplwBNhc0jezZsa18uk6a6eCSkvU7h5 + RiYlXqWHJO3WwgAUDf3c2XPJA1OvdJTgfXLqVtPTq eq02 / Z7PQs9arYyze5jN7G7Lf3Hy4OHgkpf / ABeuc6nIzOq5nrZ7QykgEVVCogWt / Rsd6bn7nGXR I48UlJ8rrfXq8m1lRs2Ne4NjDc4QCY927X4pKb / T3fWXNqryTk1V1ud7q7aDW + AYOhOiSnfSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElOJldL + qluTZZljH9dzibN1sHceZG8JKRfsf6meGL / 2 9 / 6kSUnq + rP1ZvYLKcaqxh5cx7nDTzD0lM / + an1e / wC4bP8AOf8A + SSUr / mp9Xv + 4bP85 / 8A5JJS v + an1e / 7hs / zn / 8AkklK / wCan1e / 7hs / zn / + SSU2sDpHTumF7sGgUmyA + CTMcfSJ8UlNxJSklKSU pJSklOX9ZOkHrnSrOnDUPc1xabDUHbfc2XNZYdHQeNYSU4A6fk / V79n9OdkOrqybWYuJUy62xrDt e94eXBsiB7ePNJTs9avzcbI6ZTRd + jstFVrHgh2hoCHGNPbJ0jWElI9tnVc / Gym7jVj73A7gIdY1 sCByACSTyDEHlJTU6305 / wBY8o4eJAr6eYa4uLGMvjlw2u3xA07czKSl / qd9WOo / Vu3Jrfe37DbB roP6Sw2wwOsNpDYHtMN155HdKQ5X1Oyb8m68V4RFljngudkbvcSddtkSkpfE + pUZDDm04jqJO8VO yA8iO26yOUlPVVVspqZTWNrK2hjRzAaIHKSkWT / PYn / HH / z1ckpXT / 8Ak / G / 4mv / AKkJKbCSnj + p YfSH9Qyh4dF6hfYbHF1tTXljzP0mw7hJTW + w9E / 8oOp / 5tn / AJJJTqYHWGdNxm4mJ0XqTKmEkA1O d9IydSUlNj / nPd / 5T9R / 7ZKSlf8AOe7 / AMp + o / 8AbJSUr / nPd / 5T9R / 7ZKSlf857v / KfqP8A2yUl K / 5z3f8AlP1H / tkpKV / znu / 8p + o / 9slJSv8AnPd / 5T9R / wC2Skp263b2NeQW7gDtdoRPYpKZJKUk pSSnA + tmPc9vT8ypjnDBy2XvcwbyxsFjn7IJMNceJ + BSUizRb1PMbjYzr7TSwnfdQ3ZW50altraW vBaYjX8ElMsTF6860OaDiFri1z7acYbmfSLmmiywjcQNCkp2en4NfT8YUVku1L3OJJJc4yTrKSmy kpSSlJKUkpr5P89if8cf / PVySldP / wCT8b / ia / 8AqQkpsJKfP + sU4Z6rlF9eGXG10my + 1rpn85rX QCkpp + hgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSlehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSS lehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSlehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSnV6B 1LG6VkloOFRj3keu5l1j3QwO2wHk93JKezovpyaW30OFldglrhwQkpIkpSSlJKUkpSSlJKUkpSSl JKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKefzPqzmZWVbkMz6622vLgw4lTy0Htu cZKSkP8AzSz / APyyq / 8AYKr + 9JTqdP6Jj42OKsxtOXaCSbTQyuQeBtE8JKbH7M6b / wBxKP8Attn / AJFJSv2Z03 / uJR / 22z / yKSlfszpv / cSj / ttn / kUlK / ZnTf8AuJR / 22z / AMikpX7M6b / 3Eo / 7bZ / 5 FJSv2Z03 / uJR / wBts / 8AIpKV + zOm / wDcSj / ttn / kUlNhlbKmCutoYxuga0QB8AElPO2 / V7r77XvZ 1qxjXOJa2HaAnQfTSUx / 5t / WL / y8t + 53 / pRJTXzumdV6bUL876w2U1ucGBxa8 + 4gmNHnwSU0fXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JTd6P1CjGzmPyuvnNY 4Fgpc2wAudoOZSU9ekpSSlJKa + T / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkp5zN6Z1 + 3Lusx + sNoqc8llR / NB4akpD + yfrJ / 5eNSUr9k / WT / y8akpX7J + sn / l41JSv2T9ZP8Ay8akpNh9N69TlVW5 PWG3UseDZX + 80chJT0HrU / 6Rv3hJSvWp / wBI37wkpQtqJgPaSeBISUzSUpJSklKSUs5rXiHAOHgR KSmPo0 / 6Nv3BJTX6hbRgYGRnGkWDGqfaWNAl2xpdA08klOX9VvrHh / Wfpf7UrxHY7HWvrawtNhhn cljI + SSm9m5teI1jqcC7K3EyKqtWx479qSk2DYzLoF78V2M6SPTuaGvEd9JSU20lKSUpJTXyf57E / wCOP / nq5JSun / 8AJ + N / xNf / AFISU2ElPI9RxujOz73XdCzsiw2OLrqxbseZ + k3bYBBSU1 / svQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvs vQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJTOivo2PdXkU / V3qLbKn NsY7baYc0yDBsI5CSnrMPIOXjMyHVWUF4n0rRte3WPcElJ0lKSUpJSklKSU8D9cfr9X0bPu + r3VM QmjIpdusa4gmqyWtLdp / O1HaElPN / Vv / ABgVdEvr6J0DEGVi5uQ0Y9FpNRodY4N2 + q42b9xPeISU + uC8ghttb2E6AxuafmyY + cJKc931q6A0lrsxoIMEbX9v7KSlf86 / q9 / 3MZ / mv / 8AIpKdZJSklNfJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJTzPXOu / V / Ie7p + bdk1Px7DuNALTuEtie4SU5P2r6pf 9zOo / wCef7klK + 1fVL / uZ1H / ADz / AHJKV9q + qX / czqP + ef7klK + 1fVL / ALmdR / zz / ckpX2r6pf8A czqP + ef7klK + 1fVL / uZ1H / PP9ySlfavql / 3M6j / nn + 5JTsY31x + r2Lj147LLnNqaGBz2EuIHiUlJ P + fHQf37f + 2ykp32uDmhw4IkfNJS6Smr1NuQ / AvbiB5uLf0YreK3T5PcCAkp5rHwfrO7Iqbe3Orr L2h7zm0uDWk6u2hkmB2SU9WXZE6MZH9c / wDkElPCf4yOjY3Ub + mOu6ZblX3WmtzsN7Wu2 + z + deaX O2jtpA1KSmp0XoXS + j / W7ouPiHc9jc2sscGyGs9Xa4uFbS / X87t + RKfSklMPRp / cb9wSUr0af9G3 7gkpmkpSSmvk / wA9if8AHH / z1ckpXT / + T8b / AImv / qQkpsJKcPrHU + n2 / qtfVh0 + 6l / 6QtEu0kFp lJTmfaKf / nod / mD + 9JSvtFP / AM9Dv8wf3pKV9op / + eh4 + YP70lK + 0U // AD0O / wAwf3pKV9op / wDn od / mD + 9JSvtFP / z0O / zB / ekpX2in / wCeh4 + YP70lK + 0U / wDz0O / zB / ekp1 + ldX6Y2urCd1NubkOc QHu0c4uOggJKdhJSklKSUpJSklPFf4w8zI6fl9IzMG01Zlf2kUltNl7oc2sPIZU5v / SkJKc / 6r5 / V + ufWTBu6g5tjsKq17rDQ / GeQWvr + hZoRNv5v3JKfRUlMXWVtMOc0HwJASUpr2P + g4OjmDKSmSSl JKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpyOrYbLmzgfYa8jfNrshjXSIPkTMpKcz9mdV / wBL0n / tlv8A5FJTs4mB051NbL6cS28NHqGutkF3cgRwkpP + zOm / 9xKP + 22f + RSUr9mdN / 7iUf8A bbP / ACKSlfszpv8A3Eo / 7bZ / 5FJSv2Z03 / uJR / 22z / yKSlfszpv / AHEo / wC22f8AkUlK / ZnTf + 4l H / bbP / IpKZM6fgVvFleNSxzTLXNraCD5EBJTYSUpJSklOdZ9X + kXZw6nZjzlB7bBZvePcyNp2h + 3 t4JKbfo2M / mrXAdmv97fxh4 / AEklOR9YqmXU0V5eJdkOL3MquwmF9lRcx0vI4aNO5ImElNb6sdOx KMjIYcTLdY1jQ7L6jU1rnNc4vbVWQACG99PBJT0P2bG / 0TP80f3JKeL + teKw9WO3HDgK2AEV2kd / 9G9rUlNfot3UsPI + z9Ma3HdlOY1zn02lsidsl7nRG4pKe06ZX1attn7VtptcSPT9FpbA1mZCSm6k pr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSnzDq31Z + qZ + smX1TI6nfXlOvsfZT6O5jXOkEc a8 + KSl / 2Z9VP / LOz / wBhikpn9V + nfVD6r9Xs6vj9SyL7LK31Fj6SGgPc1xI2t / kpKeu / 56 / V7 / Tu / wC23 / 8AkUlK / wCev1e / 07v + 23 / + RSUr / nr9Xv8ATu / 7bf8A + RSUr / nr9Xv9O7 / tt / 8A5FJSv + ev 1e / 07v8Att // AJFJSv8Anr9Xv9O7 / tt // kUlK / 56 / V7 / AE7v + 23 / APkUlO41wc0OHBEj5pKXSUpJ SklKSUpJSklKSUpJSklKSUpJTXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTYSU4 + T9XrcjIsvHVM 6oWOLhXXaWsbPZo8ElIv + bF3 / lx1H / t4pKV / zYu / 8uOo / wDbxSUr / mxd / wCXHUf + 3ikp2Mak4 + PX Qbh3mtoabLDL3R3cfFJSVJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklNfJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUwur9al9Jc5nq NLdzDtcNwiWuHBSU + H5 / WPrh0 + zqXRL + q5gzulWm + t / qvBto0D ++ vt22NngbklNzG + svX6Mf / nR9 vyrsJmZh3WUOte5gruGQ3Iq2knRtlUAeEFJTnn64 / WijFbRlZ + S2 / DptvsPqO3WDLZR9n3Gddht3 AJKbI611rI6Wyxn1gzH5GN1Krpr3U3H07KL / AFrWXzyXEtI17AJKei630frPS / rD0To9X1i6o + rq zrm2vdd7mek1jhtjT87ukpzsDqnWKPrLXi9U6vm30ZeY7BqycPKrtpcHxWxjsfmt43fS5Hgkp9Xx Mb7Jjsx / Vsv2T + kudveZJPudp4pKY5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpsJKUkpSSlJKUkp SSlJKUkpSSlJKUkpSSlJKUkpSSlJKcrN + q31f6jn / tPNwmW5ZZ6ZtJcCWlpZtIDgD7XQkpHV9T / q 3R067pFWDW3CyHtstolxa5zYh3rp / NCSlW / U / wCrV9 / 2m7p9T7ZqO47v8A0Mq03R7WiElMr / AKpf VzJyH5V2BU62yyu17hLZfSC2t0NIEtBSU3MnpXT8zMxs / JobZk4RccawzNZeAHRB7wkpp1 / VL6t1 dWPXK8CpueXF / rCfpnl4ZO3d5xKSnXSU18n + exP + OP8A56uSU1 + n9QwBgYwOTSCKa5HqN / dHmkps ftDp / wD3Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcmn / txv96SlftDp / 8A3Jp / 7cb / AHpKV + 0On / 8Acmn / ALcb / ekpX7Q6f / 3Jp / 7cb / ekpX7Q 6f8A9yaf + 3G / 3pKV + 0On / wDcmn / txv8AekpX7Q6f / wByaf8Atxv96SlftDp // cmn / txv96SlftDp / wD3Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcmn / txv96SlftDp / 8A3Jp / 7cb / AHpKV + 0On / 8Acmn / ALcb / ekpX7Q6f / 3Jp / 7cb / ekpX7Q6f8A 9yaf + 3G / 3pKV + 0On / wDcmn / txv8AekpX7Q6f / wByaf8Atxv96Smvk9QwDdixk06XGf0jf9Fb5pKf / 9к =

2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKcz63dcyugdI + 24Vddt77q 6WNtOnvP5rd9Ze6Bo0OEpKcjpX + Mnp2XTUzIpvtv9A3ZFuHS92Mww9zWb7djgXNZ3ET + d3SUq3 / G PhUX1W242WMbJxKcjGxxjh3Ra6 + yxle0tvLYc1mg2j46wkp0en / Xfo / UusVdEprya8m6oXN9ar02 iWepsO5wdu2 + UeaSnHzPr5n43QPrD1FoxftnR + pWYeNS4Oh9LLqKg + xnqhxP6Q6ggSkphk / Xb6w4 Q6azIoxRfmug0W13Y1tg9X0yG1W2F1QawFxsf7T2SU6h2c + uF3U + sZXTs9 + E1jGMsx347yWk2WPr bWLHnbaYaNWd / byElL / WD63ZXR + tZvTmjHbVj9Dt6pQ62Q5 + Syx7GVz6jQWkN4AnzSU0Mf66 / WIf VM / WDJwq3WPtx2MimzHqZXeax6hF9pda2bIa5nPwSUlz / rr1TF + sGZ0pjen + ljMsd + ltLDVtYHVW X3F3pje4xsA3AapKbnRfriLvq5m9d6uGBmBe + hzsdjq94b6e39Fe7cxxdZG1x / KkpDX / AIzeh3OL Ri5o9MNN7jXXFO + / 7L + ki7s / 92UlNnoX1wh2g69ZhYVRbgNwhk12Wt22Pf6z6S4RY4bIbpIBSU4j / wDGF1V / 1P6T1rGZiv6l1DOGJdjsZZaGNc7Ia0tpZd6m4 + k2BOqSkf8A44n1gp63X0bIw6C59uKz ea7KNLcf17WPFtp2P3Pbt3cCZlJSE / 4yPrA7EdZRX0 + xwtI9Vm4sNddTrLwxlmRU55rcANwdDuyS nZq + u2ZZ1rDwm1Uvxb3YlD4D23PfmY78kX1tcdKmbYIIJ80lPZJKUkpSSlJKUkpSSmvk / wA9if8A HH / z1ckpXT / + T8b / AImv / qQkpnk4uLm0uxsymvIpf9Kq1oew / FrgQkpCekdJL2WHCxy + us0Md6TJ bU4Qa2nbo0g8cJKWf0bpFrPTswcZ7PRbjbXUsI9Fh4Mqgt + g08N4SUzr6d0 + q9uVVi0svYwVNtbW 0PFY4YHATt8klNa76v8A1cLr8jI6bhF2RJyLH0VTZLhYTY4s90uAOvdJS + R0v6v9WvF + XiYedfW0 NFltddz2tB3AbnNcQJckpa76vdHtcx7MWqhzcmvMcaa2MNltJ3Mc9wZJg6 + KSkmb0PovU7Rf1Hp + Ll2taGNsyKa7XBoJIaHPaTEkpKTvwMGzEbgWY9TsVgY1uO5jTUBWQWAMI2w3aI8ElNc9A6E7Jfmn p2IcmzdvvNFfqO3gtfuftk7g4g + KSkrOl9Mrwj01mHQ3DcCHYwqYKiCZM17dv4JKatnSvqxhhwtw 8DHF4AcHVVM3hjhYAZaJh8O + OqSl8YfVrDvflYn2Gi + 2RZbV6THvBO47nNgnXVJSCnA + pmMWux8b pdRa9lrTWyhpFlc7HjaB7m7jB7JKS31 / VfJe + 3JbgXPscLHusFLi5zW + m1zi6ZIYdoPhokpAzpv1 JrY6uvF6Uxri1zmtroAJZO0kAcidElNw29AOSzNL8P7TUz0675r9RrD + Y1 / IHkkpN + 0 + m / 8Acuj / ALcZ / wCSSUr9p9N / 7l0f9uM / 8kkpstc17Q9hDmuALXAyCDwQUlLpKUkpSSmvk / z2J / xx / wDPVySl dP8A + T8b / ia / + pCSmwkpSSlJKUkpxfrPn4mP0y9lzHXEGsba2l2173tFQJb9EucQAUlIPq4 / Df1T qPp4VmFklmO + wXAh7mOD2N1d2mspKehSUpJSklKSUpJTQ6n0Xp / WPS + 31mz0d2yHFsbts / RI / dSU 0f8AmV9Xv9A7 / tx // kklK / 5lfV7 / AEDv + 3H / APkklI8n6n9DpofbThvvsaJbULXNLj4SXJKcr9h0 f / O9f / 7FD / ySSlfsOj / 53r // AGKH / kklNnp / 1a6dlXOry + kW4bA0uFjsgvBMgbYa7zSU6H / Mr6vf 6B3 / AG4 // wAkkp2aKK8aivGpEV0sbWwTMNaNo5 + CSkiSlJKUkpr5P89if8cf / PVySldP / wCT8b / i a / 8AqQkpsJKUkpSSlnODQXOIAAkk8ABJTxYqu6vbn / bLrXh + U23HxWD2NFW0tFrYcNzfTBEQe6Sm 51t1ldub1HAvtryWikVemP0VrWbSQ92xwIG86Tzp3SU9Ox7bGNsYdzXAOaR3B1CSmSSlJKUkpSSl JKUkpSSlJKeU / wAZlHU8j6sOr6QzJsyvtFTmNxGvc / 2ncT + i1AEcpKbn1LNGT9Vel7Ljb6WLVU8M fHp2MY0PrdsjVp5B1SU6mZ0rB6hR9nzKzdXuDoc9 / ImNQ6e6SldO6VgdKY + vAq9Jth4OG5zpI0 / P c5JTbSUpJSklKSU18n + exP8Ajj / 56uSUrp // ACfjf8TX / wBSElNhJSklKSUs5oc0tcJBEEHuCkp5 fBbi5brant9Ss5 + T6J3Sdvs9zWn27RqNQfJJSTqFGNj4N7ceoV76b7Xvrc2lr3VMc6BSPe + HDw05 SU7fSt / 7MxPUIc / 0Kt7m6NLtjZISU187P6rTds6f077bUB7rfXZVDpILdrwSY8UlNf8Aan1j / wDK P / 2bq / 8AIpKdpJSklKSUpJSklMLqmX0vosEssaWOHiHCCkp + f / rG7rnQOv5uFsa0F81tfTj2n0RJ p3bK3MDtjhu2pKdb6gdGz + qfXKt + XZSK + msblWtxnNraQ5n6L0 / srRWSHObu + YPgkp9o + z1ju / 8A 7cf / AOSSU5juidRLiR1fJAJmAGafgkpb9h9R / wDLjK + 5n9ySnZSUpJSklNfJ / nsT / jj / AOerklK6 f / yfjf8AE1 / 9SElNhJSklKSU0 + qdRHTqA9jPWvtdspp3ive7k + 92jQAJJSU4 + Mz7L0vHGRaXe19l rK6GQ9z7QBaG29mlwhxGo1SU6LWYxta6xlPqN302ktYXF0N9oIb3D + 8fBJTU + ruRazDp6O5mx1FD PSua4kPrEsdo8BzXMLdpDu / jqkp3WtDWhrRAAgDyCSl0lKSUpJSklIsr1DjW + jPqbHbNsA7oMROk pKeTbV9ay4AjOAJ1Pq06fgkp6ttNgaAb3kgATDNf + gkp43MoyMj6733WdSyKcfp9NbRjOLsei6y5 o2tF9LmtLvUdXLXCXaCCAkpf6sMyKvrpl03hpNPS8atr2FxDtoqBO1wbGqSnt0lKSUpJSklKSUpJ TXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTYSUpJTzn13 + sWV9Wun0Z9LXek + 9tV9jahcWNcCZ2G yrmIHu5SU5 / UcHq3Xsf7L17Evv6ftbdU2gU12WWx7RY0vft0cdDoCOUlIMboGGzqjMDK6VU20Ui2 tzg99d3pkAN3ufZW0j3aR2nvolOt1fpfQMjqXqdSwaTfaSXXb3tsdTWxu62KoOhhuqSnDz78H6g5 uZbgUZHp31NvLmA5FezfsbWd9w2ODydvYjTnUJT031V6xm9d6eeo5FPo49joxXOBZY9oEPL69Q2H ghvuMhJTtJKUkpSSlJKUkpYkNBcdANSkpo4XXek9Qu9DDyG22AbtoDhoIH5wHikp84 + v / SDk / WfJ yMnFw21ejQ5mRl2Ws3tIc06sy6W + 0s8ElOx / i56VdjX5meaNo2sxqXMd + ruZsqd7C / c8hu3nc4an vJKU7v1n6l1bp32Y4bnD1fU3iqkWxt2RJcR4pKczp31q6pTe53Ua8nJqLCGsZjtYQ6RBkO8JSU9B 07rj + oXik4GXjNc0uFt9e1mn8rzSU6iSlJKUkpr5P89if8cf / PVySldP / wCT8b / ia / 8AqQkpsJKU kp4 // GdRkZXQqsfHdS3ff7zkvaxkOY + sRu / ODnhwjiJSU2OlfWbKsrx8M4ge9oGOSLt7nWVtbuia 27vHd9HzSU6uX1jHp6rR0ixjg + 5vqi0iawW7nbCZncWscRpGiSnKymt6h9YnB9bDU7DFL94Do32O Fcgg / nNcWuHhBhJTz3 + MOp + XdXi47RczDra2ze / 9I + wOD6wNxLnNBMPd2k / EJTu / 4uMx9 / Rr8a9j m342Ta24gfodznE7aXglpAiYHEpKesSUpJSklI7L6KiG22MYTqA5wH5UlMftuH / p6v8APb / ekpb7 Ж / 6er / Pb / ekpj6 / TtR6lGuh9zUlOR1TDy + pZIow / wBm5WEKw70MwPucLQXS4MlzA3aQB7ZGvZJT e6HhZ2DivpzhjMPqONNWEx1dNdX5oDXH6XJdAASU2M3pmB1HZ9uoZf6c7N / bdE / kSU1v + bXQf + 4V X3H + 9JTo1sZUxtdY2sYA1oHYDQBJTJJSklKSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElKS UpJTzHWXvp + ufRrWh72mjJqNbCPc521zfpOaNNh2KSkfW32X9WbccfJAopNL666m3vPr / nbGP4DQ Запускаем Q9oKSkmJ1OnELq / st9t9we6p76NrXP / OLntsslurRoNOElOj0Xp7unYYOYN99 / wCkvsd7nBzv zS790fh + KSkTfrLiMaGMwc1rRwBjkAfikpl / zoxv + 4Wd / wCw5 / vSU67HB7GvAIDgDB0InxSUySU8 / wDWLGw7sqp2T0m / qLhXAspc9oaJPtO1wSU5P2DpX / ztZn + fZ / 5NJSvsHSv / AJ2sz / Ps / wDJpKV9 g6V / 87WZ / n2f + TSU631dwcCvJsvo6Vd06xjdofc553Bx1ADnEfmpKegSUpJSklKSUpJSklKSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElKSUpJTTz + k4XUX03ZLSLcd26q2txY9viA9sGDwUlIq Og9MostudWch907nZJN5AM + 1pt3EN14SU2MTp3T8Bu3BxacZuoimttYgmT9ADukpspKcX / md9XP + 4n / gtv8A6USU3 + ndKwOlMfXgVek2w7nDc50kafnuckptpKUkp5v6z34dWXU3J6pldPca5FePv2uE n3HZ3SU4 / wBt6V / 88PUf / BUlJ + n9R6VVm0v / AG5nZEPAFVnqFjidIdKSntUlKSUpJSklKSUpJSkl KSUpJTXyf57E / wCOP / nq5JSun / 8AJ + N / xNf / AFISU8R / jkxMrM6DhMxKbL3tzA4tqYXkD07NYaCk p4FvT7do3YtAMCQcC2QfPVJTiZnSer2ZNj29Pua0kwK8exjIbpLW7dElJcanq2NUKv2QLYJO + 3Ge 52vnokpqv6T1e17njAyBuM7WUvAEngDakpY9F6y0S7AyQPOl / wD5FJTdqb1aqptf7GY / YANz8V5c Y7k + KSmGVT1bKq9L9k + jqDupxntdp2nVJTV / YvWY3fYMmOZ9F8f9Skp0ek9E6hW59uTiPZpsazIx bbGmTMiANdElO / 8AUTpWbjf4wcC9 + NYyj9MTYKh2VAnHu0G8aapKfWurHq7bWHAysbGrLdRkDUuB 7fJJTQ9T6yf + WXTvuSUr1PrJ / wCWXTvuSUr1PrJ / 5ZdO + 5JSvU + sn / ll077klOp0 / KezHDepZePZ fJl1TgGx20KSmz9tw / 8AT1f57f70lK + 24f8Ap6v89v8AekplXkY9rttVrHu5hrgT + CSkiSlJKUkp r5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpJdv2jZvmfzNs / 9NJTyGb9VOp5OZfkNroLbbX2AvA3Q 5xPuh0Tqkp6G / GyrqTUPU91L6vcKXNl4aNW6SNOElPMH6n9VJJ9PG18p / wC / JKdPonQ + odM9Y2ta 31DWR9nDB9B247t5KSldU6b9ZOomyhz6X4jn7mV2Nbugh37i0jVJTmf8zuq / 6PF + 7 / zJJSv + Z3Vf 9Hi / d / 5kkp2On4X1ix6ji5T2HGbSa666WsBBBiG6u7JKbvVMTKzcKzGYHuc6CBcKiwwZ12kEfEJKb Qbc62on1drHEnf6cfRcPzNe6SnM + s / Ssrqf2b7Ni0ZXpepu + 0PsZt3bI2 + lZXzt7pKcP / mr1T / год wP8At7I / 96ElK / 5q9U / 8q8D / ALeyP / ehJSv + avVP / KvA / wC3sj / 3oSUr / mr1T / yrwP8At7I / 96El On0v6o4D8dx6vgVV37yGii27bshsTuudrMpKbn / M76uf9xP / AAW3 / wBKJKV / zO + rn / cT / wAFt / 8A SiSmzgfV / pHTLzk4OP6VpaWbt73aGJEPe4dklOikpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmGdlV4 / pMfXba + 5xaxlOjiQ0uP5zOwSU5XVeunpl1dTcHKv9SoWkix42yXDaY3a + 3xSU0f + dz // ACry / wDt2z / yKSlf87n / APlXl / 8Abtn / AJFJSv8Anc // AMq8v / t2z / yKSlf87n / + VeX / ANu2 f + RSUr / NC / 8A8q8v / t2z / wAikpX / ADuf / wCVeX / 27Z / 5FJTuZeZVhC191GWaqWl77WuJYGtG5zv5 2dB5JKQ9b6g7pLKnVUOyfVLgQck1bdsfvEzykpyf + deT / wCVx / 8AY4f3JKV / zryf / K4 / + xw / uSUr / nXk / wDlcf8A2OH9ySlf868n / wArj / 7HD + 5JSv8AnXk / + Vx / 9jh / ckpX / OvJ / wDK4 / 8AscP7klK / 515P / lcf / Y4f3JKV / wA68n / yuP8A7HD + 5JSv + deT / wCVx / 8AY4f3JKV / zryf / K4 / + xw / uSUu3605 T3Bremuc5xgAZ0kk / JJT0mCbLMau + 6p9FtjZfU95eWHwkpKbKSmvk / z2J / xx / wDPVySldP8A + T8b / ia / + pCSmr1Wx1ORiWtgms3uG4wJFLzqewSU4v8Azu6j / o8H / wBim / 8AkklK / wCd3Uf9Hg / + xTf / ACSSlf8AO7qP + jwf / Ypv / kklK / 53dR / 0eD / 7FN / 8kkpX / O7qP + jwf / Ypv / kklK / 53dR / 0eD / AOxT f / JJKV / zu6j / AKPB / wDYpv8A5JJS9nXsvqXT + pY97MZrRg5DpoubY6Qw / mgnTVJST67moVYnquob 7nx9obY4cN + j6TXfikp5Tdifv4H + Zkf + k0lK3Yn7 + B / mZH / pNJSt2J + / gf5mR / 6TSUrdifv4H + Zk f + k0lK3Yn7 + B / mZH / pNJSt2J + / gf5mR / 6TSU3umdHu6x6v2D9n2ejt3yL2xu3R9Jg / dSU3v + ZvVv 9H0777v / ACKSlf8AM3q3 + j6d993 / AJFJSv8Amb1b / R9O ++ 7 / AMikplX9Ues02NtrZ05r63BzTNuh BkH6KSnoulV9fZZДаW49jCB6YoDpBnWdzWpKdJJTXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTS 639LH / q5HDQ // AWfmnQ / BJTxEO / ct / 8AcbR / 5JJSod + 5b / 7jaP8AySSlQ79y3 / 3G0f8AkklKh47l v / uNo / 8AJJKVDv3Lf / cbR / 5JJSod + 5b / AO42j / ySSlQ79y3 / ANxtH / kklNzAn7P1KWvH + T8n6WHV jj6H79bifkkp6X6zdXyek147sa2ik2lwd67bHAwG / R9JrvFJTg / 88eqf9y8D / trI / wDSaSlf88eq f9y8D / trI / 8ASaSlf88eqf8AcvA / 7ayP / SaSlf8APHqn / cvA / wC2sj / 0mkpX / PHqn / cvA / 7ayP8A 0mkpX / PHqn / cvA / 7ayP / AEmkpX / PHqn / AHLwP + 2sj / 0mkpX / ADx6p / 3LwP8AtrI / 9JpKV / zx6p / 3 LwP + 2sj / ANJpKV / zx6p / 3LwP + 2sj / wBJpKV / zx6p / wBy8D / trI / 9JpKer6Nfl5XT6snMdU99o3td QHBpYdW6PAKSm8kpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkppdc + lj / wBXI77f8BZ + cePikp4X YP3G / wDsfV / 5JJStg / cb / wCx9X / kklK2D9xv / sfV / wCSSUrYP3G / + x9X / kklK2D9xv8A7h2f + SSU rYP3G / 8AsfV / 5JJStg / cb / 7h2f8AkklN3pzQKOpHa0f5PydRlMv / ADP3GEn5pKeg + uBvFWL6ByB7 nz9mfsPDfpJKeZ3Z / wC91H / t8JKVuz / 3uo / 9vhJSt2f + 91H / ALfCSlbs / wDe6j / 2 + ElK3Z / 73Uf + 3wkpW7P / AHuo / wDb4SUrdn / vdR / 7fCSlbs / 97qP / AG + ElK3Z / wC91H / t8JKVuz / 3uo / 9vhJSTHvz qMiq9wz7RW9rzW + 4Frg0ztcI4KSnu + nZX23CqyTV6BeDNRIJbBIjSPBJTZSU18n + exP + OP8A56uS Urp // J + N / wATX / 1ISU0 + tfzmN8Mj80P / AMBZ + YdHfBJTxsu8f / hVR / ckpUu8f / hVR / ckpUu8f / hV R / ckpUu8f / hVR / ckpUu8f / hVR / ckpUu8f / hVR / ckpUu8f / hVR / ckptYk / ZupSf8AvPyf + 0NWN + Z / pKxPySU6 / wBdW4zqsT7Q7HaNz4 + 0 + vHDfo / ZgfxSU8p6fTf9J07 / ANn / APyKSlen03 / SdO / 9n / 8A yKSlen03 / SdO / wDZ / wD8ikpXp9N / 0nTv / Z // AMikpXp9N / 0nTv8A2f8A / IpKV6fTf9J07 / 2f / wDI pKV6fTf9J07 / ANn / APyKSlen03 / SdO / 9n / 8AyKSlen03 / SdO / wDZ / wD8ikpXp9N / 0nTv / Z // AMik pXp9N / 0nTv8A2f8A / IpKex + p + RU / AsxqrKHtofoMcXBrQ / 3anIaHTMpKd9JTXyf57E / 44 / 8Anq5J Sun / APJ + N / xNf / UhJTU6wWC3FNu4MAv3bPpR6Nk7fNJTy3r / AFb / ANJ1b / OSUr1 / q3 / pOrf5ySle v9W / 9J1b / OSUr1 / q3 / pOrf5ySlev9W / 9J1b / ADklNzpvW + hdLe + yn9oWGwBpFw3gRrpqElOh / wA9 elf6LK / 7a / 8AMklMMv6x4PVel9Rxseu5rxhZD5sZtEBhHMnxSU3evVY1rKftPUv2YAXbXF7Wb + NP eRwkpx / svTP / AJ5h / wBv1f8AkklJKKelU313P + sbLW1va41uvq2uAM7T7uCkp6YVUESGMIPBgJKX 9Gn / AEbfuCSlejT / AKNv3BJSvRp / 0bfuCSlejT / o2 / cElK9Gn / Rt + 4JKV6NP + jb9wSUr0af9G37g kpXo0 / 6Nv3BJS7WMZ9BobPgISUySU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU0ut6vxwNNMj84 M / wFn5ztB8UlPF + lZ / pH / wDuVxv7klK9Kz / SP / 8Acrjf3JKV6Vn + kf8A + 5XG / uSUr0rP9I // ANyu N / ckpXpWf6R // uVxv7klK9Kz / SP / APcrjf3JKV6Vn + kf / wC5XG / uSU28Jj24 / Ui5znD9n5Ohzacn 8z / R1a / NJTo / 4wPq / h9fow68yrOtFL7HN + wMa8guDR79zXeGiSnnqfq3i0VMpZjda21tDGzRXMNE D / BpKaud9SemdRsbZkY3XNzBtG2msaTP + jSU9zX9ZLa621jpHUSGgNH6E9tElMv + c93 / AJT9R / 7Z KSlf857v / KfqP / bJSUr / AJz3f + U / Uf8AtkpKV / znu / 8AKfqP / bJSUr / nPd / 5T9R / 7ZKSlf8AOe7 / AMp + o / 8AbJSUr / nPd / 5T9R / 7ZKSlf857v / KfqP8A2yUlOp0 / MdnY4yHUW4xJI9O9ux + neElNlJTX yf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTV6rW67IxKmwDYb2jcJEml41HcJKcX / mj1H / AEmD / wCw rf8AyKSlf80eo / 6TB / 8AYVv / AJFJSv8Amj1H / SYP / sK3 / wAikpX / ADR6j / pMH / 2Fb / 5FJSv + aPUf 9Jg / + wrf / IpKV / zR6j / pMH / 2Fb / 5FJSv + aPUf9Jg / wDsK3 / yKSl7Og5fTen9SyL34zmnByGxRS2t 0lh / OAGmiSk / 1yZQ + rF9ZtDoc + PXsfWOG / R2ESkp5f0MD / RYH / sRb / 5JJSvQwP8ARYH / ALEW / wDk klK9DA / 0WB / 7EW / + SSUr0MD / AEWB / wCxFv8A5JJSvQwP9Fgf + xFv / kklK9DA / wBFgf8AsRb / AOSS Ur0MD / RYH / sRb / 5JJSvQwP8ARYH / ALEW / wDkklK9DA / 0WB / 7EW / + SSUr0MD / AEWB / wCxFv8A5JJS vQwP9Fgf + xFv / kklPa / VYUN6QxtArAD37hS9z2Az + 88k8JKddJTXyf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTDNw7cl9FtF3o2Y7nOaSzeDuaWEES3xSUw + zdW / 7m1 / 9sf8AqVJSvs3Vv + 5tf / bH / qVJ Svs3Vv8AubX / ANsf + pUlK + zdW / 7m1 / 8AbH / qVJSvs3Vv + 5tf / bH / AKlSUr7N1b / ubX / 2x / 6lSUr7 N1b / ALm1 / wDbH / qVJSPJ6d1HLxrcS7Nb6d7HVP20AHa8Fpg + oexSU0vrYLDXjen630nz6OMzK7N5 Fjm7UlPNxk / 93P8A3F0 / + lUlKjJ / 7uf + 4un / ANKpKVGT / wB3P / cXT / 6VSUqMn / u5 / wC4un / 0qkpU ZP8A3c / 9xdP / AKVSUqMn / u5 / 7i6f / SqSlRk / 93P / AHF0 / wDpVJSoyf8Au5 / 7i6f / AEqkpUZP / dz / ANxdP / pVJSoyf + 7n / uLp / wDSqSlRk / 8Adz / 3F0 / + lUlPQfVR2SXXstfkem0NLWX4rMVskmS303uk 6apKejSU18n + exP + OP8A56uSUrp // J + N / wATX / 1ISU0vrA4swrLGkhzKnFrmhpcDvqGm / Tukp477 fl / 6fJ / zKf8AySSlvt2Z / wByMn / Mp / 8AJJKX + 35f + nyf8yn / AMkkpNUesXs9Sj7dYzjcymtw08wU lM / S69 / o + of9sVpKV6XXv9h2D / titJSTG / bVORXbbj59zGODnVupYA4DsUlPY47WC1zm1irdXW4t gCCS / mElIOq9FwestrbmhxFRJbtdt + lE / kSU53 / MfoP7lv8A24UlNLO6B9Tem2NqzrH0ve3c0F7j ImJ9rSkprfYvqB / 3Jd / nWf8AkElK + xfUD / uS7 / Os / wDIJKV9i + oH / cl3 + dZ / 5BJTt4v1i + rWHj14 tOY0V0tDGSHkwNB + akpL / wA6 / q9 / 3MZ / mv8A / IpKV / zr + r3 / AHMZ / mv / APIpKV / zr + r3 / cxn + a // AMikpX / Ov6vf9zGf5r // ACKSlf8AOv6vf9zGf5r / APyKSm7g9Qw + pVG / BtF1bXFhcAR7gAY1A8Ul NlJTXyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTX6zh352I / HqaCbGFkuggHdW7UFzf3UlPMf8y + o f8D / ANtj / wBKJKV / zL6h / wAD / wBtj / 0okpX / ADL6h / wP / bY / 9KJKb + H0n6zdPoGNh5FVVQJIaKmH U88vKSk / 2b64f9zK / wDtmv8A8kkpX2b64f8Acyv / ALZr / wDJJKbvTG9bpdYeqWfaQQPTFbGM2nWZ 96Sm / Xvdc97mFgLWgbo1IL5 + iT4pKSpKUkpyurdGv6lcy2rMdjBjdpaK2vnUmZckpo / 81cz / AMtH / wDbDElK / wCauZ / 5aP8A + 2GJKV / zVzP / AC0f / wBsMSU7v2LD / wBBV / mN / uSUr7Fh / wCgq / zG / wBy SlfYsP8A0FX + Y3 + 5JSvsWH / oKv8AMb / ckpX2LD / 0FX + Y3 + 5JSvsWH / oKv8xv9ySmddVdQ21MawEz DQAJ + SSmaSmvk / z2J / xx / wDPVySldP8A + T8b / ia / + pCSnG + t1ttVWN6WTbjS58mp9le7RvPpVW / i kp5r7Xl / + WeV / wBv5P8A7yJKX + 15cR + 08n / t / J / 95ElLfa8v / wAs8r / t / J / 95ElK + 15f / lnlf9v5 P / vIkpX2vL / 8s8r / ALfyf / eRJSvteX / 5Z5X / AG / k / wDvIkpX2vL / APLPK / 7fyf8A3kSUr7Xl / wDl nlf9v5P / ALyJKV9ry / 8Ayzyv + 38n / wB5ElK + 15f / AJZ5X / b + T / 7yJKV9ry // ACzyv + 38n / 3kSUr7 Xl / + WeV / 2 / k / + 8iSlfa8v / yzyv8At / J / 95ElK + 15f / lnlf8Ab + T / AO8iSlfa8v8A8s8r / t / J / wDe RJSvteX / AOWeV / 2 / k / 8AvIkpt4GRjP3 / ALS6x1CqI9P0bb3zzu3bsZvkkpt + p0L / AMverf513 / pB JSvU6F / 5e9W / zrv / AEgkpXqdC / 8AL3q3 + dd / 6QSU631fdgOfd9iz8vOMN3DLLyG8xt31s5SU7SSm vk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpwvro1zqsXawv9z + G2OjRv + ic38UlPLbLP9A7 / ADMn / wBKpKVss / 0Dv8zJ / wDSqSlbLP8AQO / zMn / 0qkpWyz / QO / zMn / 0qkpWyz / QO / wAzJ / 8ASqSlbLP9 A7 / Myf8A0qkpWyz / AEDv8zJ / 9KpKVss / 0Dv8zJ / 9KpKTYbaBkMOdj3Ox9d4qZkB / BiN1scpKdKfq t / 3C6j / 4J / 6USUqfqt / 3C6j / AOCf + lElKn6rf9wuo / 8Agn / pRJSp + q3 / AHC6j / 4J / wClElKn6rf9 wuo / + Cf + lElKn6rf9wuo / wDgn / pRJSp + q3 / cLqP / AIJ / 6USUqfqt / wBwuo / + Cf8ApRJSp + q3 / cLq P / gn / pRJSp + q3 / cLqP8A4J / 6USUqfqt / 3C6j / wCCf + lElOz9W / 2Tvv8A2bRk0mG7 / tO6CPdG3e5y SndSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU4X11r9SrF97GQ5 / 8AOCkzo3j13s / BJTyv2f8A 4aj / ADcL / wBLpKV9n / 4aj / Nwv / S6SlfZ / wDhqP8ANwv / AEukpX2f / hqP83C / 9LpKV9n / AOGo / wA3 C / 8AS6SlfZ / + Go / zcL / 0ukpX2f8A4aj / ADcL / wBLpKV9n / 4aj / Nwv / S6SlfZ / wDhqP8ANwv / AEuk pX2f / hqP83C / 9LpKV9n / AOGo / wA3C / 8AS6SlfZ / + Go / zcL / 0ukpX2f8A4aj / ADcL / wBLpKV9n / 4a j / Nwv / S6SlfZ / wDhqP8ANwv / AEukpX2f / hqP83C / 9LpKbuD0nDyq3PyOqYeI4OgMsrxXEiOfZaUl Nn9gdL / 8vcD / ALZx / wD0okpX7A6X / wCXuB / 2zj / + lElK / YHS / wDy9wP + 2cf / ANKJKdr6s9PxcF + Q cbqGPnF4aHChlbNkbvpek53KSnfSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU4X10NYqxd7xX7 nxLwydG + NVqSnlt2P / p2 / wDbw / 8AeVJSt2P / AKdv / bw / 95UlK3Y // chv / bw / 95UlK3Y / + nb / ANvD / wB5UlK3Y / 8Ap2 / 9vD / 3lSUrdj / 6dv8A28P / AHlSUrdj / wCnb / 28P / eVJSt2P / p2 / wDbw / 8AeVJS t2P / AKdv / bw / 95UlK3Y / + nb / ANvD / wB5UlK3Y / 8Ap2 / 9vD / 3lSUrdj / 6dv8A28P / AHlSUrdj / wCn b / 28P / eVJSt2P / p2 / wDbw / 8AeVJSt2P / AKdv / bw / 95UlK3Y / + nb / ANvD / wB5UlOjjdA6lmUMycZv qVWCWuF7BMGO + MkpL / zW6z / oj / 2 / X / 7zpKV / zW6z / oj / ANv1 / wDvOkpX / NbrP + iP / b9f / vOkp2vq 10nN6a / Idls2iwNDf0jbON0 / RrrjlJTvJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSnM + tf1p o + qeDX1DLxrsiiyz0nGnbLCQS3duc3Qwkpwrf8a3Sa78igYWS91FIyW7dn6Wpwa / fX7 / ANx + / wCA PgkpKP8AGh0YWV1W42RW + 3Krxdp2aC1rXttPu + jDklIWf42ejPtoqZh5TjkuLayNkbd / oteffoHP 0SU28T6 / 3Z2Tk4eJ0HqFt + C4MyWN9Ga3OmAZt / klJTUb / jVwXYVfUD0zMZjX3DGqueaWVm3u0vda A2I1JSU9L0LrTut4 / wBqGHdiV6gOuNZDiDHsNb37h / K4SU6iSlJKUkpSSlJKUkpSSlJKUkpSSlJK a + Zn4HTq23dQyacWt7hW199ja2l5BIaC8gTAOiSkA6 / 0J07eo4hiZi + vSOfzvJJST9rdL9P1ftmP 6YO0v9Vm3drpO7nRJTPHz8HLc5mJkVXuaJcKnteQJjXaT3CSmwkpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpz / AK1YmD1To + T0fOexgy63NY57mN2vbDmP97m / RdBSU + bV / UHqFTcC0dRwHZGCXVnd aNllBO4Vu90 / nvaf5Jjskp0OqfUXFzeo5WXRnY7KrcKqilrrWbm5FLKq22GHxEVJKaTP8Xdn2W + o 9YoqcaaaqGVvqLCayLH73OfuE2e72pKet + q + IejdS6v1LqGXjXP6q + myKra / a6trw + dzxyX6JKce n6t5OL9UmdBpzsCy9mW7Je3I9G3HtY7 / AAb95L2n + U3VJT0P1D6Jd9XOjPxXvbkuvyH5B + zuaaa9 wa306i6wmBtSU9H6tn + hf97P / JpKV6tn + hf97P8AyaSlerZ / oX / ez / yaSlerZ / oX / ez / AMmkpXq2 f6F / 3s / 8mkpXq2f6F / 3s / wDJpKQWdVxKnmu17WPboWusqBB8wbElMf2zgf6Wv / t2r / 0qkpX7ZwP9 LX / 27V / 6VSUr9s4H + lr / AO3av / SqSlftnA / 0tf8A27V / 6VSU5X1ho6L9YsWjFzLGlmPkMyW7ciph D2B7QZD3fvpKeZyfqli25J2X4xxhYHt9TIabBrWSZaW + 76evwSUkh2c2YNeE3Jw / TaQXVi5rRod0 hwcT347QPklPQfVPovTOkvJwSz1X0NbkCu5tjSWxG1okhoJMJKelSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISUg6mzobnV / tf7NIB9P7SWAxpu27ykpo + l9S / Hp3 + dV / ekpXpfUvx6d / nVf3pKV6X1 L8enf51X96Slel9S / Hp3 + dV / ekpXpfUvx6d / nVf3pKbmP1L6vYlQoxsvDqrbJDGW1gCdToHJKSft vo3 / AHPxf + 3mf + SSUr9t9G / 7n4v / AG8z / wAkkpX7b6N / 3Pxf + 3mf + SSUr9t9G / 7n4v8A28z / AMkk pX7b6N / 3Pxf + 3mf + SSUr9t9G / wC5 + L / 28z / ySSnn7aca + x1t3U + jWWOMue + ilzifMmxJTH7Jgduo dF / 9h6P / ACaSlvsmD / 5YdF / 9h6P / AEokpX2TB / 8ALDov / sPR / wClElK + yYP / AJYdF / 8AYej / ANKJ KV9kwf8Ayw6L / wCw9H / pRJSvsmDEftDov / sPR / 6USUr7Jg / + WHRf / Yej / wBKJKdToOPRVkWPpycD I9kEYVVdbhJGrjW52miSncSU18n+exP+OP8A56uSU1+n9QwBgYwOTSCKa5HqN/dHmkpfJd0LMLTl nEvLJ2m01vieY3SkpD9l+q3+h6f/AJtP9ySlfZfqt/oen/5tP9ySlfZfqt/oen/5tP8AckpX2X6r f6Hp/wDm0/3JKV9l+q3+h6f/AJtP9ySlfZfqt/oen/5tP9ySlfZfqt/oen/5tP8AckpX2X6rf6Hp /wDm0/3JKV9l+q3+h6f/AJtP9ySlfZfqt/oen/5tP9ySlfZfqt/oen/5tP8AckpX2X6rf6Hp/wDm 0/3JKV9l+q3+h6f/AJtP9ySlfZfqt/oen/5tP9ySlfZfqt/oen/5tP8AckpX2X6rf6Hp/wDm0/3J KV9l+q3+h6f/AJtP9ySlfZfqt/oen/5tP9ySlfZfqt/oen/5tP8AckpX2X6rf6Hp/wDm0/3JKTY7 uhYZLsQ4lBcIcavTYSPPbCSk/wC0On/9yaf+3G/3pKa+T1DAN2LGTTpcZ/SN/wBFb5pKf//Z

uuid:d52bf62b-c52f-5842-8a2f-d0e25d82b935adobe:docid:indd:8d98a957-651e-11dd-a6c8-cdd7a5193e3badobe:docid:indd:8d98a957-651e-11dd-a6c8-cdd7a5193e3bproof:pdf1da6906cb-5f97-11dd-865b-9c4dff0872a5adobe:docid:indd:da6906c8-5f97-11dd-865b-9c4dff0872a5

savedxmp. iid: 85D62F94E62068118A6DB7C889491FDD2013-04-04T13: 03: 03-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 86D62F94E62068118A6DB7C889491FDD2013-04-04T13: 03: 03-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: B29FB0DEE72068118A6DB7C889491FDD2013-04-04T13: 12: 17-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: EE6FE225E82068118A6DB7C889491FDD2013-04-04T13: 14: 17-04: 00Adobe InDesign 7.5 /; / метаданные

сохраненный xmp.iid: EF6FE225E82068118A6DB7C889491FDD2013-04-04T13: 14: 17-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: EC0D9B34E82068118A6DB7C889491FDD2013-04-04T13: 16: 33-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 3AAE3786E82068118A6DB7C889491FDD2013-04-04T13: 16: 58-04: 00Adobe InDesign 7. 5 /; / метаданные

savedxmp.iid: 3BAE3786E82068118A6DB7C889491FDD2013-04-04T13: 16: 58-04: 00Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: 3CAE3786E82068118A6DB7C889491FDD2013-04-04T13: 18: 50-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C369A3763E2068118083E1AAF53AD9CC2013-04-29T14: 37: 33-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C7CE2250402068118083E1AAF53AD9CC2013-04-29T14: 50: 47-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C8CE2250402068118083E1AAF53AD9CC2013-04-29T14: 50: 47-04: 00 Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: F86F6917432068118083E1AAF53AD9CC2013-04-29T15: 10: 40-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp. iid: 8032EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 25-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 8132EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 45-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 8232EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 45-04: 00 Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: 8332EF55432068118083E1AAF53AD9CC2013-04-29T15: 13: 49-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: DB3AFA94432068118083E1AAF53AD9CC2013-04-29T15: 14: 11-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: DC3AFA94432068118083E1AAF53AD9CC2013-04-29T15: 14: 11-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: B2C5DAB2432068118083E1AAF53AD9CC2013-04-29T15: 15: 01-04: 00Adobe InDesign 7.

No related posts.
