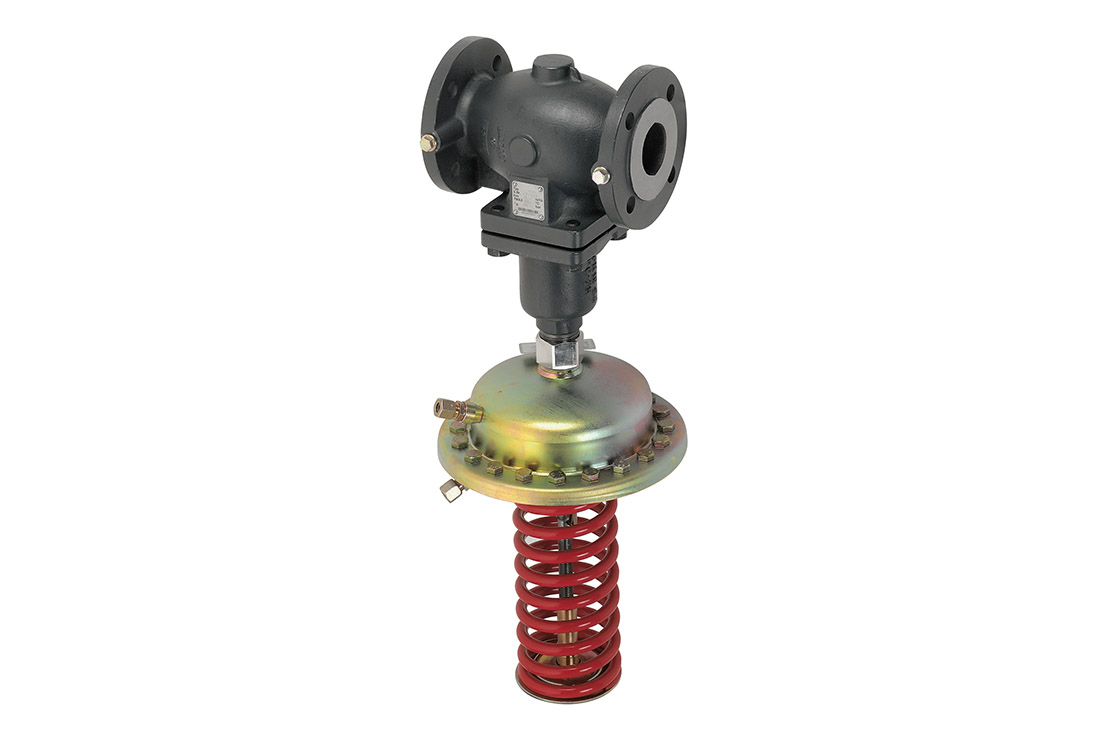

Регуляторы давления до себя. Редукционные клапаны, регуляторы перепада давления
Регулятор давления до себя — это арматура, которая находится в системе отопления или теплоснабжения и служит для автоматического выравнивания давления воды, контроля и поддержания правильных показателей рабочей среды. Прибор предназначен для поддержания уровня давления воды с помощью изменения клапанного сечения в регуляторе.
Принцип работы
Регулятор давления до себя работает по особому принципу, который заключается в том, что при увеличении давления до максимальных показателей прибор автоматически открывает отверстие для вывода лишней воды до тех пор, пока показатель значения давления не придет в норму.
Связано это с тем, что при сильном нагревании объем воды максимально увеличивается и создает сильное давление, которое грозит негативными последствиями для отопительной системы. Регулятор давления воды «до себя» работает, применяя энергию рабочей среды и жесткостью пружинного блока, чтобы управлять конусом клапана.
Преимущества
Регулятор давления «до себя» устанавливают на разных объектах и системах теплоснабжения, таких как: котельные, насосные подстанции, ИТП, ЦТП, БТП и предназначен для подпора и перепуска воды. Стоимость прибора зависит от качества устройства, его модификации, производителя, функциональности.
Регулятор давления «до себя» имеет ряд достоинств, к которым можно отнести:
- простота настройки и регулирования отопительной системы;
- длительный срок эксплуатации;
- большой ассортимент;
- снижение риска гидроудара, поломки, аварии;
- надежность и прочность
- не требует дополнительного источника питания;
- максимальная точность показателей давления
Минусы устройства
Регулятор давления «до себя» имеет некоторые отрицательные характеристики:
- высокая стоимость;
- высокие требования к элементам отопительной системы;
- ограничение спектра давлений уровнем сжатия пружины.
Технические характеристики
Прибор – это закрытый клапан, который открывается при превышении некоторого установленного значения давления. К теплоснабжающей системе устройство крепится фланцевым или резьбовым методом. Диаметр регулятора может быть от 15 до 400 мм в зависимости от типа прибора. Перепады давления могут колебаться в широком диапазоне значений и зависят от жесткости пружины.
Данный тип арматуры оборудован двумя (или одной) пружинами настройки, которые имеют свойство работать одновременно или по раздельности. Главной их функцией является установить границы изменения параметров давления. Прибор очень быстро реагирует на любые даже малейшие перепады. Удобные габариты позволяют проводить его монтаж в любом выбранном месте. Регулятор незаменим для любой системы теплоснабжения. Именно он защищает элементы отопления от постоянных поломок, а саму систему от аварий.
Особенности
Регулятор давления «до себя» также называют: перепускным клапаном, регулятором подпора.
Если прибор не получилось купить его можно заменить специальным клапаном с электроприводом, который открывается и закрывается за счет импульса контролера.
Прибор регулирования обязательно перед монтажом проверяют на отсутствие дефектов и целостность корпуса. Специалисты рекомендуют предварительно установить фильтр, который защищает работу устройства от загрязнений.
Danfoss AVА DN40 (003H6630) Регулятор давления «до себя»(3-11 бар)
Описание товара
Danfoss AVА DN40 (003H6630) Регулятор давления «до себя»(3-11 бар) Клапан – регулятор давления «до себя» Danfoss AVА (003H6630) предназначен для применения преимущественно в системах централизованного теплоснабжения.
Danfoss AVА (003H6630) состоит из нормально закрытого регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и настроечной пружиной.
Клапан-регулятор Danfoss AVА (003H6630) открывается при превышении установленной величины давления.
Регулятор давления воды «до себя» — это регулирующая трубопроводная арматура прямого действия, которая предназначена для автоматического поддержания давления воды, до него по ходу движения.
Регулятор автоматически поддерживает давление воды, изменяя проходное сечение клапана. При увеличении давления относительно заданного значения — регулятор автоматически открывается до тех пор, пока давление воды не сравняется с заданным.
Принцип работы регулятора прямого действия основан на использовании давления воды для перемещения затвора клапана. Степень открытия регулятора пропорциональна отклонению контролируемого давления от значения настройки, поэтому их ещё называют пропорциональными регуляторами.
Гарантия
Изготовитель/продавец гарантирует соответствие клапанов — регуляторов давления типа AVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет -12 месяцев с даты продажи,указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов — регуляторов
давления типа AVA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ –10лет с даты продажи,указанной в транспортных
документах .
Регулятор давления ‘до себя’ AVA DN 20, 3-11 бар
Описание и характеристики
Клапан – регулятор давления «до себя» Danfoss AVА (003H6621) предназначен для применения преимущественно в системах централизованного теплоснабжения.
Danfoss AVА (003H6621) состоит из нормально закрытого регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и настроечной пружиной.
Регулятор нормально закрыт и при повышении давления открывается. AVA Danfoss состоит из регулирующего клапана, привода с регулирующей диафрагмой и настроечной пружиной (пружинами). Регулятор давления AVA допускается для применения в системах, теплоносителем в которых являются гликолевые смеси с концентрацией гликоля не более 30%. Номенклатурный ряд регуляторов давления воды AVA Danfoss покрывает типоразмерную линейку от DN15 до DN50. Типоразмеры DN15,20,25 — выпускаются в муфтовом исполнении с наружной резьбой и корпусом из красной меди. Типоразмеры DN32,40,50 — выпускаются во фланцевом исполнении и корпус из ковкого чугуна. Рабочее положение регулятора давления «до себя» AVA при температурах теплоносителя до 100 градусов Цельсия любое, при температурах более 100 градусов допускается монтаж только мембранным блоком вниз.
| Артикул | 003Z6621 |
| Код | 122325 |
| Производитель | Danfoss |
| Страна | Дания |
| Гарантия, лет | 1 |
| Материал | бронза |
| Вес, кг | 3. 7 |
| ДУ | 20 мм |
| KVS | 6,3 м3/ч |
| РУ | 25 бар |
| Место установки | В любом месте |
| Среда | Циркуляционная вода |
| Альтернативная среда | 1 — 30% гликолевый раствор |
| Тмин | 2 °C |
| Тмакс | 150 °C |
| Тип присоединения | Внешняя резьба |
| Размер присоединения | G 1 A |
| Функция | Регулятор перепада давлений и ограничитель расхода |
| Настройка | Изменяемая |
ΔPмакс. | 12 бар |
| Фактор кавитации | 0,6 |
| Мин. pH | 7 |
| Диапазон настройки | перепада давления — 3–11 бар |
| В комплекте | клапан и регулирующий блок с внутренней импульсной трубкой |
| EAN | 5702421541418 |
ВРДД регулятор давления до себя прямого действия » КВиП
Описание регулятора прямого действия ВРДД:
Регулятор давления «до себя» предназначен для автоматического поддержания заданного давления рабочей среды до регулятора (после объекта) путем изменения расхода.
Регулятор представляет собой нормально закрытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.
Действие на поток выражается в повышении давления до регулятора.
Процесс регулирования происходит только при наличии расхода рабочей среды.
Технические характеристики регулятора давления до себя ВРДД:
| Наименование параметров | Значение параметров | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| Условная пропускная способность Kvy, м3/ч* (основной ряд) | 1,6 2,5 | 2,5 4,0 6,3 | 4,0 6,3 10 | 6,3 10 16 | 10 16 25 | 16 25 32 | 25 32 40 | 32 40 63 | 63 100 | 100 125 160 | 160 200 250 280 | ||
| Условная пропускная способность Kvy, м3/ч* (дополнительный ряд) | 1,0 4,0 | 3,2 | 8,0 | 12,5 | 20 | ||||||||
| Температура рабочей среды Т, °С | +5 . .. +150°С | ||||||||||||
| Номинальное давление PN, МПа | 1,6 | ||||||||||||
| Рабочая среда | вода | ||||||||||||
| Диапазон настройки регулятора, МПа** | 0,04***÷0,16 — с жёлтой пружиной; 0,1÷0,4 — с красной пружиной; 0,3÷0,7 — с двумя пружинами | ||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 16 | ||||||||||||
| Относительная протечка, % от Kvy, не более | 0,6 | ||||||||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||
| Высота, мм, не более | 465 | 470 | 475 | 490 | 495 | 510 | 530 | 550 | 600 | 860 | 900 | ||
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 63 | 85 | ||
| Окружающая среда | Воздух с температурой от +1°С до +40°С и влажностью до 80% (климатическое исполнение УХЛ 4. 2 по ГОСТ 15150) | ||||||||||||
* По требованию заказчика выпускаются изделия с другими значениями Kvy;
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки согласно таблице 1.
***По требованию заказчика выпускаются регуляторы с диапазоном настройки от 0,02 МПа;
Спецификация материалов регулятора давления ВРДД:
| Номера позиций | Наименование деталей | Наименование узла |
|---|---|---|
1 | Корпус | Клапан I (регулирующий орган) |
2 | Крышка корпуса | |
3 | Фланец накидной | |
4 | Шток нижний | |
5 | Поршень | |
6 | Плунжер | |
7 | Пружина | |
8 | Уплотнительный узел | |
9 | Прокладка | |
10 | Уплотнение разгрузочной камеры | |
11 | Уплотнение седла | |
21 | Нижняя часть мембранной коробки | Мембранный исполнительный механизм (МИМ) II (измерительная часть) |
22 | Верхняя часть мембранной коробки | |
23 | Шток верхний | |
24 | Мембрана | |
25 | Направляющие | |
26 | Гайка | |
26-1 | Переходник | |
27 | Уплотнение МИМ | |
28 | Уплотнение | |
31 | Пружина желтая (или серая) | Задатчик III (измерительная часть) |
32 | Пружина красная (или серая) | |
33 | Винт регулировочный | |
34 | Подшипник | |
35 | Колонка | |
36 | Планка опорная | |
37 | Планка стопорная |

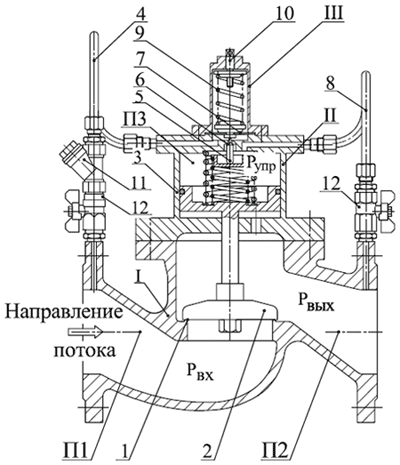

Конструкция регулятора до себя прямого действия ВРДД:
Схема установки регулятора давления прямого действия ВРДД:
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80, исполнение 1.
Ответные фланцы — по ГОСТ 12820 или ГОСТ 12821.
Перед регулятором рекомендуется установить фильтр.

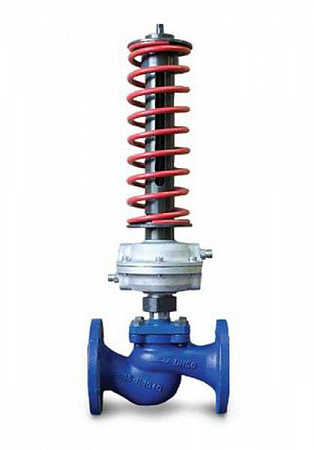

Регулятор давления до себя
Перепады давления могут быть губительны для водопроводной, отопительной системы и для приборов, подключенных к ним. Из-за гидроударов и нестабильного давления срок службы трубопровода и оборудования сильно снижается, могут возникать протечки, и даже разрывы трубопроводов. Для предотвращения влияния скачков давления в систему монтируется регулятор.
Описание и конструкция
Регуляторы давления «до себя» — это небольшое и надежное устройство, внутри которого располагается клапан, диафрагма и регулирующий элемент. Настройку выполняют с помощью пружины, прижимающей клапан к седлу. Путем изменения ее жесткости можно добиться срабатывания прибора при разных давлениях.
Принцип действия
Принцип действия регулятора очень прост. При увеличении давлении пружина сжимается и открывает клапан, он выравнивает давление и давление на нем снижается.
При нормализации давления пружина возвращается в исходное положение, подача рабочей среды восстанавливается.
Достоинства и недостатки
Преимущества регуляторов «до себя»:
- Настройка выполняется достаточно просто с помощью одного винта;
- Простая конструкция прибора делает его очень надежным и долговечным;
- Работает автономно, не требует дополнительного питания, способен нормально функционировать в любых условиях;
- Прибор работает пропорционально, объем выпускаемой воды зависит от превышения максимально допустимого давления;
- Благодаря точности настройки увеличивается точность поддержания давления.
У прибора есть несколько важных недостатков:
- Высокая цена;
- Жесткость пружины ограничивает возможность ее сжатия и диапазон настройки давления;
- Прибор требователен к качеству воды, взвешенные частицы в потоке могут нанести ему вред и вывести из строя, поэтому требуется устанавливать фильтр грубой очистки перед прибором.
Благодаря своим свойствам прибор нашел себе место в трубопроводах тепловых пунктов, котельных, отопительных и водопроводных систем, насосных станций.
Технические характеристики
Выбор изделий достаточно широк. Технические характеристики регуляторов позволяют подобрать арматуру для любых целей.
- Величина диаметра устройства варьируется от 15 до 250 мм;
- Пропускная способность прибора находится в пределах от 1,9 до 400 м3/час;
- Максимальное давление приборов может составлять 10, 16, 25, 40 Бар;
- Регулятор рассчитан на максимальную температуру рабочей среды 130–200°С;
- Типы соединения — фланцевое или резьбовое.
Разные модели регуляторов обладают разными характеристиками. Для выбора оптимального прибора следует обратиться к специалистам.
Монтаж
Монтаж осуществляется согласно разработанному проекту. Для увеличения срока службы регулятора во время установки необходимо следовать советам:
- Мембранная камера должна располагаться внизу;
- Прибор должен располагаться так, чтобы не испытывать нагрузок от давления и растяжения от других частей трубопровода;
- На корпусе прибора есть стрелка, направление движения воды должно совпадать с ней;
- Для предотвращения возникновения турбулентности перед регулятором оставляют прямой участок, равный 5 диаметрам трубы, а после — 10 диаметрам;
- Для защиты прибора от засорения и выхода из строя перед ним устанавливается фильтр грубой очистки (грязевик).
Выше приведены общие советы для монтажа, при установке регулятора напора необходимо руководствоваться в первую очередь инструкцией.
| Материалы, устройство регулятора
|
3 — 3,0 — 9,0 (0,30 — 0,90) (красная + желтая пружина)Регуляторы давления «до себя»
НАЗНАЧЕНИЕ
Регуляторы устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых, производственных и административных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же на которых производится подготовка, распределение или потребление горячей воды.
Регуляторы давления, перепада давления и «перепуска» при правильном применении успешно используются для снижения влияния в трубопроводах таких процессов, как повышенный уровень шума, вибрация, завоздушивание, непредусмотренные штатным режимом объекта повышения или колебания давления.
УСТРОЙСТВО И РАБОТА
Регуляторы прямого действия являются регулирующими устройствами, для которых давление протекающей рабочей среды подает энергию, необходимую для переустановки регулирующего клапана. Управление регулятором производится посредством гидравлического мембранного исполнительного механизма, в рабочие камеры которого по импульсным трубкам подается давление от различных участков трубопровода.
Регулятор состоит из трех главных блоков: клапана – l, мембранного исполнительного механизма – ll и задатчика – lll (рисунок 1).
Материалы деталей:
- корпус – серый чугун;
- крышка корпуса, седло, поршень, плунжер, шток – нержавеющая сталь;
- мембрана, уплотнение штока – EPDM;
- направляющие – PTFE;
- уплотнение в затворе – EPDM.
Присоединение к трубопроводу — фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815, исполнение 1.
Перед регулятором рекомендуется установить фильтр.
Штуцеры импульсных трубок (наружная резьба G ½) подсоединить к трубопроводам через запорные краны (внутренняя резьба G ½), что позволит отключать давление от импульсных трубок.
Регулятор давления «до себя» предназначен для автоматического поддержания заданного перепада давления рабочей среды до регулятора (после объекта) путем изменения расхода.
Регулятор представляет собой нормально закрытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода. Действие на поток выражается в повышении давления до регулятора.
Пример обозначения при заказе:
Регулятор давления «до себя» ВРДД DN32 Kv 10
Регулирование давления: вверх и вниз по потоку
Карл Дайк, консультант по гидравлике в CD Industrial Group Inc.
www.cdiginc.com
«Это PRV… клапан регулирования давления… регулятор давления». Это то, что я иногда слышу при обсуждении символов на гидравлической схеме или даже при исследовании компонентов. Аббревиатура PRV действительно сводит меня с ума, потому что это может означать клапан сброса давления или редукционный клапан. Эти два типа клапанов совсем не одно и то же.Давайте быстро посмотрим на различия. Вы уже можете увидеть некоторые различия только в символах.
Клапан сброса давления часто подключается к выпускной линии основного насоса. При использовании в этом месте он предназначен для ограничения максимального давления в системе. Это не снижает давление в системе. И при этом не разгружает насос. Это еще один тип клапана. Предохранительный клапан просто контролирует значение давления в основной гидравлической линии подачи, когда оно течет от насоса, и реагирует, чтобы поддерживать его на уровне ниже определенного значения, указанного разработчиком системы.
Когда давление в системе поднимется до уровня, установленного для клапана сброса давления, клапан начнет открываться. Термин «растрескивание» часто применяется к предохранительным клапанам. Он описывает значение давления, необходимое для того, чтобы вызвать наименьшее обнаруживаемое отверстие, в котором клапан теперь пропускает жидкость обратно в резервуар. По мере увеличения значения давления, возможно, из-за перегрузки подъемного цилиндра, предохранительный клапан при необходимости будет открываться дальше. Если подъемный цилиндр полностью перегружен, предохранительный клапан будет пропускать весь поток насоса в резервуар.Давление в системе будет максимальным. Сам по себе предохранительный клапан является нагрузкой на систему. Внутри него есть как минимум одна пружина, которая изо всех сил пытается закрыть клапан.
Редукционный клапан , с другой стороны, не часто можно найти рядом с насосом. В большинстве случаев он будет расположен ниже по потоку в системе, рядом с компонентом, давление в котором необходимо понизить по сравнению с более высоким давлением в основной системе.
Он может выглядеть как предохранительный клапан, но не работает.
Если один цилиндр в машине для штамповки металла используется для пробивания и разрушения штампованного материала, другой цилиндр может использоваться для зажима этого материала на месте. Оба цилиндра могут питаться одним и тем же насосом. Однако зажимному цилиндру может потребоваться лишь часть давления, необходимого штамповочному цилиндру. Слишком большое давление зажима может повредить материал. Или, возможно, зажимные цилиндры имеют более легкую конструкцию по сравнению с штамповочными цилиндрами.Этот дизайн достаточно распространен.
Редукционный клапан принимает более высокое давление на входе и затем создает более низкое максимальное давление для остальных контуров на выходе. На символе вы видите обнаружение и срабатывание пунктирной пилотной линии на стороне выхода.
Еще один интересный факт заключается в том, что большая часть гидравлической схемы, которая следует за редукционным клапаном, имеет конструкцию с низким или нулевым расходом.
По крайней мере, в подсхеме низкий или нулевой поток в моменты, когда действительно необходим редукционный клапан, например, когда зажимной цилиндр занят удерживанием материала на месте.
и регулятора противодавления — Plast-O-Matic Valves, Inc.
Когда использовать один или другой… а когда использовать оба!
Регуляторы давления часто неправильно понимают и применяют неправильно. Кто-то может назвать его «клапаном поддержания давления», а кто-то знает его как «редукционный клапан». Что еще хуже, регуляторы противодавления обычно ошибочно принимают за регуляторы давления.
Регулятор давления представляет собой нормально открытый клапан и устанавливается на ПУСК системы или перед чувствительным к давлению оборудованием для регулирования или снижения нежелательного более высокого давления на входе.
Регулятор противодавления — это нормально закрытый клапан , установленный на КОНЦЕ трубопроводной системы, чтобы препятствовать потоку и тем самым регулировать давление на входе (противодавление).
Регулятор противодавления предназначен для создания давления для отвода жидкости из системы.
Функция регулятора давления:
Функция регулятора противодавления:
Использование каждого
В тех случаях, когда препятствие благоприятно сказывается на всем до клапана, например, в конце возвратной линии и непосредственно перед резервуаром, следует использовать регулятор противодавления для создания препятствия, чтобы все предшествующее оборудование имело достаточное давление.Когда давление слишком высокое, регулятор противодавления открывается и опускается в бак. Слишком часто вместо этого устанавливается регулятор давления. В этом случае регулятор давления будет просто оставаться широко открытым и просто направлять жидкость прямо в резервуар, не поддерживая давление на входе… просто очень дорогой штуцер.
Если препятствие принесет пользу всему, что находится после клапана, следует использовать регулятор давления, чтобы все оборудование после него не оказывало чрезмерного давления.
При использовании там, где он должен быть — в начале процесса — регулятор давления обеспечивает безопасное давление на выходе.
Балансировка системы
Комбинация регулятора давления в начале системы и регулятора противодавления в конце системы обеспечит сбалансированное давление во всей системе. Это, конечно, упрощение, и особенности каждой конкретной системы могут сильно различаться.
Наша техническая группа всегда готова помочь вам выбрать подходящий клапан для работы.
Звоните по телефону 973-256-3000 .
Обратите внимание, что перечисленные выше характеристики применимы к клапанам многих производителей, но особенности относятся только к продуктам Plast-O-Matic. В целях этого сравнения не рассматриваются определенные спецификации, присущие специализированным или необычным моделям.
Регулятор обратного давленияи регулятор понижения давления: в чем разница?
При добыче нефти и газа бывает трудно отличить регулятор противодавления от регулятора понижения давления.
Регулятор противодавления газа
Редукционный регулятор давления газа
как я могу определить РЕГУЛЯТОР ОБРАТНОГО ДАВЛЕНИЯ?
Хотя корпуса регулятора обратного давления и редуктора давления выглядят одинаково, ключом к идентификации вашего является определение местоположения сенсорной линии.
Регулятор обратного давления — это тип регулирующего клапана, предназначенный для поддержания давления в производственных сосудах и сброса давления ниже по потоку при достижении заданного значения.
Это создает давление в резервуарах, так что открытие регулирующего клапана или клапана сброса создает перепад давления, в результате чего жидкость покидает резервуар и направляется к следующему пункту назначения в процессе.
Приложения для регуляторов противодавления включают:
Сенсорная линия на регуляторе противодавления Какой бы тип регулятора вы ни использовали, ваша сенсорная линия всегда будет идти к манометру.
Сенсорная линия на регуляторе противодавления будет проходить со стороны входа клапана, потому что вы измеряете давление выше по потоку на регуляторе противодавления.
как я могу определить РЕГУЛЯТОР СНИЖЕНИЯ ДАВЛЕНИЯ?
В то время как регулятор обратного давления поддерживает давление в сосуде, регулятор снижения давления предназначен для точного регулирования потока газа. Он создает и удерживает заданное значение ниже по потоку.
Как следует из названия, регулятор снижения давления снижает давление на входе, но позволяет ему протекать с постоянной заранее заданной скоростью.
Приложения для регуляторов понижения давления включают:
Сенсорная линия на регуляторе понижения давленияВ редукционном регуляторе давления измерительная линия, входящая в манометр, будет проходить со стороны выхода клапана.
Чтобы узнать больше об этих двух продуктах, перейдите по ссылкам ниже:
В блоках регулирующих клапанов высокого давления
Противодавление и понижение давления в системах с высоким давлением используют блоки регулирующих клапанов высокого давления, но принцип расположения измерительной линии на входе или выходе по-прежнему применяется для определения использования.
101: Давление в сравнении с противодавлением
Начнем с основ.
Что такое регулятор давления?
Регулятор давления — это нормально открытый клапан, используемый для регулирования или снижения нежелательного высокого давления на входе. Регулятор давления должен быть установлен в ПУСКе системы перед любым чувствительным к давлению оборудованием.
Клапан удерживается в открытом положении пружинами и винтом, регулирующим усилие пружины. Когда выходное давление превышает заданное значение, клапан закрывается. Когда клапан закрывается, давление на выходе уменьшается.
Что такое регулятор обратного давления?
Регулятор обратного давления — это нормально закрытый клапан, используемый в качестве препятствия для уменьшения потока и поддержания давления на входе. В отличие от регулятора давления, клапан регулирования противодавления должен быть установлен на КОНЦЕ трубопроводной системы.
работают аналогично предохранительным клапанам, только упор делается на установившееся регулирование давления, а не на защиту от давления включения / выключения.
Клапан удерживается закрытым с помощью пружинно-винтового механизма, аналогичного регулятору давления.Когда поток присутствует, чувствительная диафрагма передает входное давление пружине, толкая клапан, когда давление превышает настройку пружины.
Как только противодавление на впускной стороне уменьшается, клапан возвращается в нормальное закрытое положение. Давление поддерживается на входе за счет изменения потока через клапан по мере изменения давления на входе.
Итак, когда я должен использовать что?
Допустим, вам необходимо установить регулятор в конце возвратной линии, непосредственно перед резервуаром.Когда давление становится слишком высоким, вы хотите, чтобы клапан сбрасывал технологический процесс в резервуар, поддерживая давление выше по потоку.
Какой регулятор вы используете?
Многие люди делают ошибку, устанавливая регулятор давления в этом сценарии. При использовании регулятора давления клапан будет оставаться открытым, позволяя потоку продолжать движение прямо в резервуар без поддержания давления на входе.
Правильным прибором в этом сценарии будет регулятор противодавления, поскольку он влияет на то, что происходит перед клапаном.
Регулятор противодавления останется закрытым, предотвращая попадание потока в резервуар, если только это не необходимо для снятия скачков давления на входе. Это гарантирует, что все оборудование перед клапаном будет поддерживать необходимое давление для процесса.
Если вам нужен регулятор, чтобы улучшить то, что поступает после клапана, регулятор давления будет подходящим инструментом. Регулятор давления, расположенный в начале системы, будет обеспечивать безопасное давление на выходе для вашего процесса.
Регуляторы давления обычно используются в газовых грилях для регулирования пропана, нагревательных печах для регулирования природного газа, в медицинском оборудовании для регулирования кислорода и анестезии, в системах пневматической автоматизации для регулирования сжатого воздуха или в двигателях для регулирования подачи топлива.
Когда использовать оба
Регуляторы давления и противодавления могут использоваться для балансировки системы. При совместной работе регулятор давления в начале процесса и регулятор противодавления в конце могут обеспечить сбалансированное давление во всем.
Конечно, все системы разные, поэтому не стесняйтесь обращаться за помощью. Наши специалисты по продажам, прошедшие обучение на заводе-изготовителе, готовы ответить на все ваши вопросы о регуляторах давления и противодавления.
Для получения дополнительной информации посетите наш сайт www.lesman.com или позвоните нам по телефону 800-953-7626.
Чтобы узнать больше о регуляторах давления и противодавления, посмотрите записи наших вебинаров: Регуляторы противодавления 101 и Регуляторы 101
===
Lesman — ведущий представитель по снабжению технологической арматурой, средствами управления и измерительными приборами, обслуживающий клиентов в Иллинойсе, Индиане, Висконсине, Восточном Миссури, Восточной Айове и Верхнем полуострове Мичигана.
Нравится:
Нравится Загрузка …
СвязанныеКак работает редукционный клапан?
При правильной установке редукционный клапан с пилотным управлением серии Bermad 720 обеспечивает оптимальную производительность в вашем трубопроводе. В этой статье описывается работа редукционного клапана и ключевые компоненты, обеспечивающие максимальную эффективность.
Функция редукционного клапана.
Предназначенный для работы даже в самых суровых условиях, редукционный клапан представляет собой регулирующий клапан с гидравлическим приводом и диафрагменным приводом, который снижает более высокое давление на входе до более низкого постоянного давления на выходе — независимо от колеблющихся требований или изменяющейся силы на входе. По сути, клапан поддерживает постоянное давление ниже по потоку, не обращая внимания на поток.
Посмотрите, как работает функция:
youtube.com/embed/yO-a8EbC0Tw» allowfullscreen=»allowfullscreen»>
Ключевые компоненты редукционного клапана:
Редукционный клапан давления включает в себя множество элементов, обеспечивающих оптимальную работу.
Корпус клапана.Корпус клапана стабилизирует возврат потока при регулировании давления.
Взгляд внутрь корпуса клапана.
Корпус клапана имеет внутреннюю дроссельную заглушку с V-образным отверстием, которая обеспечивает точный и стабильный отклик при регулировании расхода и давления при одновременном снижении шума и вибрации. Дроссельная заглушка с V-образным портом также позволяет клапану работать почти до нуля без рывков.
Следующая анимация дает визуальный обзор того, как заглушка V-образного порта работает с корпусом клапана:
Пилотный регулятор.
Пилотный регулятор отвечает за определение потока воды между камерой управления.
Двусторонний сбалансированный пилотный регулятор Bermad, часто называемый головным элементом клапана, определяет поток воды в камеру управления и из нее.Он совпадает с игольчатым клапаном, чтобы регулировать поток и поддерживать постоянное давление. Посетите нашу страницу продукта, чтобы узнать больше о пилотных регуляторах.
Большой контрольный фильтр.Присмотритесь к корпусу большого контрольного фильтра.
Чтобы клапан работал с минимальным обслуживанием и безотказной работой, очень важно фильтровать воду, поступающую в пилотный регулятор.Фильтр большего размера увеличивает надежность системы регулирующих клапанов и время между техническими обслуживаниями, сводя к минимуму ошибочную работу и техническое обслуживание.
Чтобы узнать больше о больших фильтрах управления, перейдите на страницу наших продуктов.
На следующей анимации вы увидите, как все ключевые компоненты — корпус, пилот и фильтр — работают вместе для выполнения функции снижения давления.
Полную установку, ввод в эксплуатацию и работу редукционного клапана Bermad 720 можно посмотреть здесь:
Ищете дополнительную поддержку? Мы здесь, чтобы помочь.
Здесь, в Bermad, мы стремимся предоставить вам информацию, необходимую для продуктов, технологий и операционных систем.
Если у вас есть дополнительные вопросы, вам нужна дополнительная информация или вы хотите обсудить какие-либо технические аспекты редукционного клапана, вы можете:
Если вы хотите получить практический опыт работы с редукционным клапаном, вы можете посетить ближайший учебный центр Bermad для личной демонстрации.
Определение регулятора обратного давления
Клапаны обратного давления и другие термины
Термин «регулятор обратного давления» может использоваться взаимозаменяемо с термином «клапан обратного давления», хотя термин «клапан» иногда подразумевает другой механизм управления.Например, в более крупных промышленных приложениях для регулирования давления и других переменных обычно используются традиционные клапаны управления потоком.
Обратные клапаны и регуляторы давления также похожи на предохранительные клапаны в том, что оба регулируют давление на входе. Однако цель предохранительных клапанов — управлять непреднамеренным скачком давления, а не регулировать поток в установившемся режиме.
BPR также иногда называют регуляторами поддержания давления или клапанами поддержания давления, особенно если они используются после насоса для поддержания давления.
Прецизионная регулировка противодавления
Equilibar разработала уникальную технологию, которая обеспечивает чрезвычайно высокую стабильность давления в широком диапазоне значений расхода и условий процесса.
Узнайте больше о наших купольных регуляторах противодавления и о том, как они работают.
Можно ли заменить регулятор обратного давления Equilibar® регулятором понижения давления?
Некоторые приложения могут быть модифицированы для установки регулятора обратного давления. Зачем тебе это делать? Если вам нужна чрезвычайно высокая точность в диапазоне низкого давления или удобство точного управления давлением с помощью сигнала удаленного компьютера, возможно, стоит определить, может ли регулятор обратного давления Equilibar® удовлетворить ваши потребности.
- Можно ли рециркулировать избыточную жидкость обратно в емкость, расположенную выше по потоку (например, в рециркуляционный насос)?
- Вы работаете с малым расходом воздуха, воды или другой жидкости, когда избыточное количество может быть экономично удалено или переработано?
Если ответ на любой из этих вопросов — «да» или «возможно», не стесняйтесь обращаться к одному из инженеров Equilibar, чтобы получить бесплатную консультацию о ваших уникальных требованиях.
Мы поможем вам определить, подходит ли регулятор противодавления для вашей области применения.Если мы не сможем вам помочь, мы порекомендуем другие продукты, которые помогут.
На схеме справа показан пример использования Equilbar® вместо стандартного регулятора для обеспечения сверхточного регулирования расхода при низком давлении. Регулируемый расходомер подает постоянный поток в Equilibar®, который затем откачивает только ту часть, которая не требуется для последующего процесса. Для жидких или инертных газов выхлоп можно заменить рециркуляционным насосом для восстановления избыточного потока.
Узнайте больше об уникальных высокоточных регуляторах обратного давления Equilibar.
Свяжитесь с нашими инженерами, чтобы обсудить ваше уникальное приложение.
Редукционный клапан: 10-этапный контрольный список
Узнайте, как регулировать давление воды с помощью нового редукционного клапана
Как отрегулировать давление воды
Если вы теперь являетесь счастливым обладателем нового редукционного клапана или только что приобрели систему, в которой они могли быть установлены, — или вы просто возвращаете в эксплуатацию тот, который был выведен из эксплуатации для ремонта, — то этот контрольный список для вас ..jpg)
Вам понадобятся следующие инструменты:
- Отвертка;
- Два разводных ключа; и
- Два манометра (в идеале они уже должны быть установлены в клапанной камере).
Если камера находится под землей, может потребоваться соблюдение правил входа в замкнутое пространство, но это выходит за рамки данных инструкций.
Перед тем, как начать, нужно уточнить пару моментов. Во-первых, чтобы установить редукционный клапан, вам понадобится поток.В совершенно новой установке это может быть достигнуто путем открытия пожарного гидранта ниже по потоку. Будьте осторожны, чтобы не разгрузить новый ландшафт, иначе вы столкнетесь с гневом разработчика. Во-вторых, всегда лучше начинать с более низкого давления и доводить давление до желаемой уставки, чем начинать с более высокого давления. Прежде чем начать, проверьте давление в системе перед клапаном и то, что вам требуется после редукционного клапана.
Помня об этих моментах, пора начинать.
Шаг 1. Запорный клапан
Убедитесь, что нижний изолирующий клапан на главной линии, где расположен редукционный клапан, закрыт.
Шаг 2: Манометр
Установите манометр перед редукционным клапаном и после него. Манометр на входе не важен, тогда как манометр на выходе — , если вы хотите точно настроить клапан.
Шаг 3: «Открыть» позицию
Откройте впускной запорный клапан, чтобы редукционный клапан наполнился водой.Убедитесь, что все шаровые краны пилотной системы находятся в «открытом» положении.
Шаг 4: Фильтр пилотной системы
Если основная линия была промыта, это может быть подходящее время для проверки фильтра пилотной системы. В нем будет установлена продувочная пробка, которая, если ее снять, позволит воде вытекать из фильтра. Просто убедитесь, что этот фильтр чистый и вода течет свободно. Если нет, выньте втулку, снимите экран и очистите. Сетчатый фильтр является очень важной частью пилотной системы и в будущем будет нуждаться в периодической очистке.
Шаг 5: Воздух в ловушке
Необходимо удалить воздух из клапана и пилотной системы. В противном случае это вызовет проблемы с показаниями, поскольку воздух сжимаемый. Воздух можно удалить либо путем выпуска воздуха из спускного винта индикатора положения (если он установлен), либо путем небольшого ослабления одной из конусных фитингов в самой высокой точке пилотной системы. Не ослабляйте полностью — достаточно, чтобы выпустить воздух и, в конечном итоге, небольшую струю воды. Прокачивайте, пока вода не станет чистой.
Шаг 6: Настройка пилота
Проверьте настройку пилотного тега, чтобы определить, был ли пилот предварительно установлен. Редукционные пилоты обычно регулируются установочным винтом в верхней части кожуха пружины, а поворот по часовой стрелке увеличивает уставку давления на выходе. Если пилот не был настроен, и вы не знаете, какие могут быть настройки, лучше отвернуть регулировочный винт, так как это означает, что теперь настройка пилотного сигнала уменьшается.
Если винт отрегулирован до упора, пилотная установка теперь находится в самой низкой точке диапазона пружины.Например, для диапазона пилотной пружины от 20 до 200 фунтов на квадратный дюйм это будет настройка 20 фунтов на квадратный дюйм. Если винт полностью затянут, уставка будет 200 фунтов на квадратный дюйм. Регулировочный винт будет иметь контргайку, которую необходимо ослабить для выполнения любых регулировок.
Шаг 7: P Редукционный клапан давления
Установите регулировочный винт в удобное для вас положение и откройте запорный клапан на выходе из основной линии. Это не обязательно должно быть полностью открыто, но достаточно, чтобы вы могли услышать поток и начало открытия редукционного клапана.
Шаг 8: Кавитация
При открытии редукционного клапана может возникать шум, поскольку пилот установлен на очень низкое значение (если винт откручен), и поэтому клапан будет пытаться дросселировать до очень низкого давления. В этой точке также может образовываться кавитация 1 , что не было бы идеальным для долгосрочной уставки, но нормально в течение нескольких минут.
Шаг 9: P Настройка давления
Проверяя манометр ниже по потоку, начните регулировку пилота по часовой стрелке, чтобы увеличить настройку давления.Делайте это медленно, так как для стабилизации системы потребуется несколько секунд. Вы достигнете точки, в которой вы увидите, что по мере регулировки винта датчик будет отслеживать ваши движения.
Шаг 10: Заданное значение
Когда манометр покажет необходимое давление (мы всегда рекомендуем брать уставку на пару фунтов на квадратный дюйм выше, чем желаемая уставка), опустите его на пару фунтов на квадратный дюйм ниже требуемой уставки; затем медленно доведите до заданного значения и затяните контргайку, чтобы зафиксировать эту настройку.
На этом этапе клапан настроен. Нижний изолирующий клапан можно полностью открыть, а пожарный гидрант (если используется) — закрыть.
Единственная другая возможная регулировка, которая может потребоваться, — это регулировка скорости (если она установлена), а в типичном редукционном клапане это будет регулирование скорости открытия.
Скорость открытия клапана можно проверить, наблюдая за клапаном, когда он находится в открытом положении — здесь всегда полезен индикатор положения. Закройте шаровой кран, установленный между редукционным пилотом и выпускным отверстием основного корпуса.Это заставит главный клапан закрываться.
После полного закрытия откройте этот шаровой кран и определите, как быстро открывается главный клапан. Ни в коем случае нельзя допускать, чтобы редукционный клапан открывался слишком быстро, так как это может вызвать скачки давления ниже по потоку. Если он открывается слишком быстро, можно отрегулировать скорость. См. Инструкции в руководстве пользователя клапана. На клапане Singer это будет регулятор скорости модели 26, для регулировки которого требуется отвертка. Этот контроль также полезен для устранения «охоты» при малых расходах.
Если у вас теперь исправный редукционный клапан, поздравляем! Если по какой-то причине (закон Мерфи) все прошло не так гладко, как должно быть, то пора свериться с таблицами поиска и устранения неисправностей или обсудить это с поставщиком регулирующих клапанов.
