Подключение и регулировка реле давления насосной станции

В статье мы наглядно покажем, как подключить и настроить реле давления воды для насоса самостоятельно. Правильная регулировка реле давления воды для насоса обеспечивает безопасную и качественную работу всей системы водоснабжения.

Большинство автоматических систем водоснабжения собирается с использованием стандартного реле давления. Тем не менее, как показывает практика, далеко не все умеют его правильно подсоединить и настроить. Поможем разобраться с этой проблемой.

Шаг №1: разборка

Снимаем крышку с реле, открутив винт реле:

Шаг №2: подсоединение проводов

Для присоединения проводов рассмотрим реле более подробно:

Провода от насоса подсоединяем к верхним клеммам (с надписью Motor; если не подписано – есть схема на верхней крышке, если нет – то просто запоминаем, что верхние клеммы – под насос):

От сети провода подсоединяем к средним клеммам (с надписью Line):

Провода заземления подсоединяем к двум нижним  металлическим клеммам:

Шаг №3: настройка

Диапазон настройки стандартного реле давления находится в диапазоне 1-5 атмосфер (бар).

Мы имеем две пружины для регулировки:

Большая (Р) – отвечает за давление включения (P – это Pressure – давление (англ.)):

Малая (∆Р) – отвечает за разницу между давлением включения и отключения:

Регулировка реле осуществляется затягиванием-ослаблением пружин:

Затягивая пружину по часовой стрелке, мы увеличиваем параметр, ослабляя против часовой – уменьшаем его.

Пояснение на примере

Пусть у нас имеются заводские настройки насоса 1,4-2,6 (где 1,4 – давление включения насоса, а 2,6 – давление отключения). Разница между включением-отключением составляет, таким образом, 1,2 атмосферы (бара). Для краткости назовём разницу РВО.

Регулировка большой пружины (Р):

Не меняя РВО=1,2, мы можем с помощью данной пружины поменять стартовое давление, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,6-2,8 1,7-2,9 2-3,2 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения: 1,3-2,5  1,2-2,4 и так далее.

Регулировка малой пружины (∆Р):

Не меняя стартового давления (в нашем примере это 1,4), мы можем увеличить или уменьшить давление отключения, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,4-2,7 1,4-2,8 1,4-3 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения:1,4-2,5  1,4-2,4 и так далее.

Как видим, всё предельно просто и доступно любому. Единственно, регулировка происходит опытным путём – покрутили-проверили:)

Приложение

принципиальная схема конструкции реле давления:

Как настроить реле давления водопровода — Построй свой дом



Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.



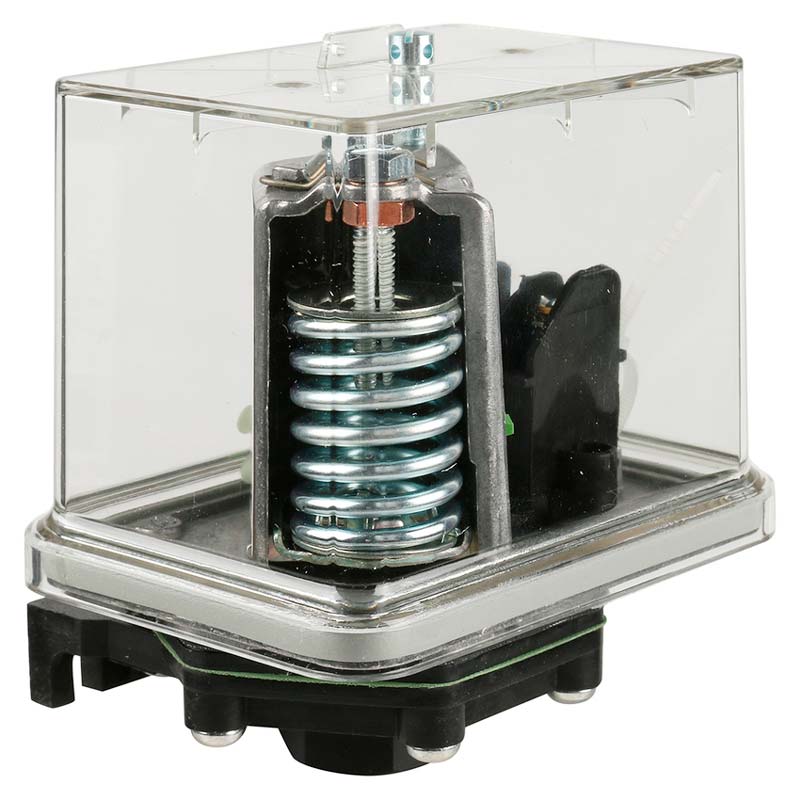

Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.





Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.



Последовательность работы насосной станции под управлением реле давления:

• Насос закачивает воду в бак.
• Давление воды постепенно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
• По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода



На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.



Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.



Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу.

Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:



После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.



Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.



Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

• Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
• Отключите насос.
• Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
• Откройте кран и слейте воду до момента включения насоса.
• Отключите насос.
• Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.



Стоит помнить, что:

• Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз.
• Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.



Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Реле давления воды для насоса

Реле давления насоса это устройство, позволяющее управлять работой насосного оборудования в автоматическом режиме.

Как работает реле давления

Реле давления насоса представляет собой пружинный блок, обеспечивающий передачу сигнала, полученного от мембраны, принимающей давление воды, к электрическим контактам, замыкающим и размыкающим электрическую цепь.

Во время работы насоса гидроаккумулятор наполняется, давление в нем растет, что приводит к растяжению мембраны реле насоса. Мембрана давит на пружинный блок, пружины сжимаются, что приводит к размыканию контактов электрической цепи. Насос отключается от сети и останавливается.

По мере расходования воды давление в гидроаккумуляторе снижается, что приводит к уменьшению деформации мембраны и снижению ее давления на пружинный блок. Пружины ослабевают и замыкают контакты электрической цепи. В итоге насос включается, а процесс полностью повторяется.

Стандартная настройка реле давления находится в диапазоне от 1,4 до 2,8 бар. При нижней границе (1,4) насос включается в работу,  при верхней границе (2,8) отключается. Такой широкий диапазон давлений приводит к частому включению насоса в работу.  Увеличить промежуток отдыха оборудования можно, отрегулировав реле насоса. Но начать работу придется с гидроаккумулятора.

Регулировка давления в гидроааккумуляторе

Работа реле насоса напрямую зависит от давления в установленном в системе гидроаккумуляторе. Поэтому до начала изменения настроек в реле аккумулятор отключают от сети водопровода, предварительно обесточив его. Затем из него полностью сливают воду и только потом измеряют давление. Для измерения можно использовать автомобильный  манометр, с помощью которого проверяют давление в шинах.

Норма давления 1,5 атм . Если этот показатель у гидроаккумулятора ниже, уровень двления повышают, подкачав гидроаккумулятор тем же автомобильным насосом.

Гидроаккумулятор готов, можно менять настройки реле.

Настройка реле

Для этого насосную станцию вновь собирают и включают в работу. Регулировка давления осуществляется на работающем оборудовании. Для этого используют два регулировочных винта, расположенные под крышкой группы автоматики устройства. Регулировка уровня давления включения и давления отключения выполняется раздельно.

Последовательность действий следующая.

1. Фиксируется включение насоса в работу. При этом замеряется давление в системе водоснабжения.
2. Станция отключается от сети электропитания
3. Снимается крышка реле
4. Регулируется (ослабляется или наоборот закручивается) винт с соответствующей маркировкой
5. Снижается давление в сети водопровода (нужно открыть кран и слить часть воды)
6. Насосная станция включается в работу. При этом измеряется новое давления, при котором насос включится в работу.
7. Если давление включения не соответствует желаемому, процесс повторяется вновь.

Как видите, выполнить регулировку реле насоса можно самостоятельно, без помощи специалистов.

как отрегулировать реле давления воды с гидроаккумулятором

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

Функции:

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод.  Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

• давление внутри ГА
• уровень запуска помпы
• отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в наиболее высокой точке водозабора
• сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
• если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
•  гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

• предельные границы – 1 – 5 атм
• диапазон функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

• бак подключают
• регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
• внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
• снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

• отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
• результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его.   Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Регулировка реле давления насосной станции: проведение работ

С магистральным водопроводом часто бывают проблемы, качество воды в нем не всегда хорошее. Поэтому многие делают в частном доме скважину и организовывают автономное водоснабжение.

Подача воды осуществляется глубинным насосом. Для его своевременного включения/отключения необходима соответствующая регулировка реле давления насосной станции, иначе помпа не сможет нормально функционировать.

Маленькая насосная станция.

Устройство реле давления насоса

В состав каждой насосной станции входит реле давления, оно контролирует ее работу в зависимости от того, сколько воды в накопителе. Своевременное включение/отключение помпы позволяет поддерживать в водопроводе необходимый напор, и все это происходит автоматически.

Основные элементы реле давления:

• корпус;
• 2 регулируемые пружины;
• мембрана;
• контактная пластина;
• клеммы для подачи питания и подключения заземления;
• фланец для присоединения к водопроводу.

Пружина большего размера служит для регулировки порога срабатывания, т.е. отвечает за включение оборудования, а меньшая – за выставление верхнего предела, т.е. за отключение насоса.

Принцип работы оборудования

Если гидронасос будет без устройства контроля давления, человеку придется самостоятельно вручную регулировать работу станции.

Принцип действия реле простой и понятный. Пружина большего диаметра надавливает на пластину, и она замыкает контакты, после чего оборудование включается.

Когда давление в резервуаре достигнет выставленного верхнего предела за счет действия мембраны и меньшего пружинного элемента, механизм срабатывает, и питание отключается.

В процессе расходования воды давление в баке снижается. При достижении выставленного минимального значения контакты снова замыкаются, и оборудование запускается.

Принцип работы реле давления.

Причины некорректной работы насоса

Есть несколько причин, по которым насос не будет нормально работать и не сможет обеспечивать необходимый напор:

• большая глубина скважины;
• износ рабочего колеса насоса;
• выход из строя сальников;
• подсос воздуха;
• вода подается в многоэтажный дом, и мощности оборудования не хватает;
• создаваемое помпой давление недостаточно для потребляющих воду устройств.

Чтобы исправить создавшуюся ситуацию, требуется изменение заводских настроек.

Определение необходимого давления

Внутри накопителя есть резиновая емкость, в которую накачивают воду, и камера для воздуха. От давления в ней зависит работа всей системы. Для проверки показателей в воздушном отсеке сначала освобождают резервуар от воды.

В него нагнетают воздух, давление которого меньше нижнего значения для указанного оборудования на 10%:

• если объем резервуара 20-30 л – 1,4-1,7 атм;
• 50-100 л – 1,8-1,9 атм.

После того как определили давление, резиновую грушу обязательно заполняют водой, иначе она пересохнет или слипнется. Для увеличения срока работы мембраны напор должен быть ниже его минимального уровня в водопроводе на 0,1-0,2 атм.

Выбор давления влияет на качество работы оборудования.

Нестандартные значения

Иногда могут потребоваться не такие настройки, как рекомендует производитель. Часто владельцы увеличивают разницу между напором включения и отключения.

Это позволяет насосу реже срабатывать, поэтому срок его службы увеличивается. Принимая такое решение, надо быть готовым к тому, что давление в водопроводе будет неравномерным. Уменьшение разницы приводит к постоянному напору, но станция чаще включается/выключается.

Верхний и нижний порог

При заводской регулировке гидронасосов выставляют средние значения:

• нижняя граница – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Для правильной работы системы разница давлений должна быть от 1,4 атм и выше.

При самостоятельном выставлении этих параметров есть некоторые ограничения:

1. Верхний порог настраивают на показатель, не превышающий 80% максимального значения для данной модели. В документах чаще всего такие характеристики не указывают. Для бытовых моделей этот показатель 5 атм. Чтобы создать более высокое давление, приобретают реле большей мощности.
2. Перед проведением регулировки сверяются с характеристиками помпы. Чтобы она служила долго, отключение должно происходить, когда значение напора будет ниже верхнего предела на 0,2 атм.

Выполняя настройки, учитывают, что реле – чувствительное оборудование, и один поворот гайки соответствует примерно 0,6-0,8 атм.

Заводские настройки реле нуждаются в корректировке.

Основные параметры для настройки

Все простые блоки управления позволяют регулировать 2 величины:

• нижнюю границу, давление, при котором запускается станция;
• разницу между точкой запуска и выключением, когда значения достигнут верхнего предела, – она обозначается как дельта.

Надо учитывать, что при перестройке нижней границы в механическом реле верхний показатель также меняется на соответствующую величину. Например, если нижняя граница 1,7 атм, а верхняя 3,2 атм, то при выставлении давления в 2 атм, верхнее возрастет до 3,5 атм.

Если уменьшать дельту для установки давления отключения, то значение пуска не меняется. Например, 1,7 и 3,2 атм, т.е. ΔР составляет 1,5 атм. Уменьшив дельту до 1 атм, нижний предел останется прежним, а верхний уменьшится до 2,7 атм.

Для перенастройки верхнего показателя достаточно сделать 1 изменение и отрегулировать ΔР. При сдвиге нижней границы сместится и верхняя, поэтому придется производить 2 настройки.

Схема работы насосной станции.

Ситуации, требующие регулировки реле

При эксплуатации гидронасоса возникают разные ситуации, в результате которых происходят сбои в его работе. Причина некорректного срабатывания оборудования – неправильный режим его включения/выключения.

Новое оборудование

Если в новом оборудовании не отрегулированы обе пружины, то реле настраивают в такой последовательности:

1. Выключают гидронасос. Открывают кран, расположенный на максимальном удалении от станции. Если напор воды устраивает, то фиксируют показания манометра и отключают прибор.
2. Отсоединяют от сети, гайку на большой пружине поворачивают, пока не произойдет замыкание контактов.
3. Снова запускают насос, он должен работать до тех пор, пока на манометре не будет на 1,4 атм выше зафиксированной ранее отметки.
4. Выключают насос, отсоединяют его от электричества. Проводят регулировку. Для этого крутят гайку, находящуюся на меньшей пружине, до того момента, когда появится щелчок, свидетельствующий о размыкании контактов.

Постоянное самопроизвольное включение и отключение

Это связано с тем, что происходит быстрый рост давления, и мотор отключается, но оно также быстро падает, и он снова включается. Проблема не в реле, а в растянутой или порванной резиновой пластине накопителя. Для устранения неполадки надо разобрать бак и поменять мембрану.

Принцип работы мембраны в гидроаккумуляторе.

Станция не отключается

Чаще всего это связано с износом деталей насоса, поэтому он не может создавать заданное давление. Для устранения такой поломки достаточно снизить максимальный показатель. Если параметры приходится уменьшать до критических значений, то понадобится замена насоса.

Насос не включается

Причин того, что гидронасос не включается, несколько:

• окисление клемм;
• неисправности электропроводки;
• выход из строя электромотора.

Для поиска причины используют тестер, которым проверяют электрическую цепь.

Когда реле нужно менять, а не настраивать

Не всегда удается отремонтировать реле, есть ситуации, когда его просто надо заменить. Исправно работающее, оно защищает электродвигатель от перегрузок, а мембрану от повреждений.

Замену выполняют в таком порядке:

1. Отключают насос от сети, опустошают бак от воды, открывают краны.
2. Отсоединяют кабель подключения насоса и достают его из патрубка.
3. Снимают старое реле. Оно крепится к трубе через штуцер. В системе есть остаточное давление, поэтому надо приготовить миску для сбора оставшейся воды.
4. Устанавливают новое реле и плотно зажимают штуцер. Надо использовать новую прокладку, чтобы не было протечек. Проверяют состояние пружин, в большинстве случаев они регулируются на производстве.
5. Подключают провода.
6. Закрывают краны, запускают насос. Если настройки производителя не устраивают, корректируют их по ранее описанному алгоритму.

Установка нового реле.

Какие инструменты потребуются

Для выполнения работ понадобятся такие инструменты:

• отвертка – с ее помощью откручивают крышку;
• рожковый ключ на 8 мм для регулировки пружин.

Если в оборудовании нет манометра или он неисправен, понадобится контрольный прибор. Диапазон его измерений должен быть от 0 до 6 атм с шагом 0,1 или 0,2.

Инструкция по настройке насосной станции

Если сделанные на заводе регулировки не соответствуют необходимым, реле настраивают снова.

Проверка давления воздуха в гидроаккумуляторе

Производитель закачивает в гидронасос воздух, давление которого достигает 1,5 атм. Часто из-за длительного срока сбережения происходят утечки, поэтому после покупки такого прибора надо самостоятельно проверить давление.

Для этого откручивают защитный колпачок и надевают на золотник манометр. Некоторые насосы имеют его в комплекте, если нет, то берут автомобильный. Чем выше точность используемого прибора, тем лучше.

Чтобы напор был хорошим, воздух в камере должен находиться под давлением не менее 1,5 атм. Некоторые считают, что достаточно давления и в 1 атм.

В соответствии с выбранным режимом работы выставляют необходимое значение. При показателях менее 1 атм груша трется о стенки сосуда и со временем повреждается. Если давление высокое, то в гидроаккумулятор не получится закачать много воды, т.к. его объем займет груша с воздухом.

Измеряем величину давления в гидроаккумуляторе.

Контроль параметров

Производитель настраивает оборудование так, что если при включении гидронасоса давление составляет 1,6 атм, соответствующий показатель для воздуха не превышает 1,4-1,5 атм.

При самостоятельной настройке после изменения параметров работы реле надо сразу же корректировать величину давления воздуха.

Если выставлено минимальное значение срабатывания в 2,5 атм, то этот показатель для воздуха должен составлять 2,2-2,3 атм. Контролировать давление в этой камере накопителя надо раз в 6-12 месяцев, даже если настройки реле не изменялись.

Если гидроаккумулятора нет

Некоторые модели глубинных насосов не имеют накопительного бака. Они защищены от работы всухую, срабатывают при достижении заданных параметров.

Недостаток в том, что они не имеют запаса воды, и происходит частое включение помпы. Когда кран открывают, насос запускается, а после его закрытия еще немного работает, чтобы накачать в систему воду.

Преимущества:

• небольшие размеры оборудования;
• экономия на приобретении гидроаккумулятора;
• постоянный напор воды.

Такой вариант подходит для длительных режимов включения (набора воды, полива и т.д.).

Насосные станции без гидроаккумулятора.

Процесс регулировки с помощью реле

Настройка выполняется в таком порядке:

1. Отключают гидронасос от сети, сливают всю воду из водопровода.
2. Запускают станцию и записывают давление, при котором включится реле. Показатель соответствует нижнему порогу.
3. Открывают самый дальний кран и замечают, когда оборудование снова включится. Это будет верхний порог.
4. Если напор воды из крана слабый, давление увеличивают. Для этого поворачивают гайку, имеющуюся на большой пружине.
5. Настраивают дельту, она должна составлять 1,5-2 атм. Для этого регулируют нижнюю пружину.

После выполненных настроек из системы снова удаляют воду и включают гидронасос. Если напор устраивает, значит, все сделано правильно.

Регулировка малой и большой пружин.

Выбор нового реле давления

Есть универсальные модели реле, используемые для монтажа на самостоятельно собранных системах. При их выборе учитывают технические характеристики, которые есть в паспорте прибора. Возможности устройств должны совпадать.

Большинство реле рассчитаны на работу при номинальном давлении от 1,5 атм, максимальном – 3 атм. Важен и IP, т.е. уровень влаго- и пылезащиты: чем он выше, тем лучше. Кроме этого, учитывают размер резьбы, он должен соответствовать диаметру штуцера, к которому будут подключать реле.

Большинство моделей универсальные, но есть встроенные и выносные. Электронные реле более нежные, они боятся включений, имеющихся в воде, поэтому перед ними обязательно устанавливают фильтр.

Для настройки достаточно на дисплее выставить требуемые значения. Электронные модели на возрастание давления реагируют через 10-15 секунд.

Расположение контроллера нового оборудования

Чтобы избежать скачков давления и турбулентности, устанавливать реле лучше около гидроаккумулятора. Если позволяют характеристики влагозащищенности прибора, его можно разместить рядом с накопителем в кессоне.

Для подключения реле рекомендуется использовать отдельную электролинию, но это необязательно. Применяют кабель сечением 2,5 мм², автомат защиты и заземление.

Если насос погружной, то с реле его соединяют тройником или штуцером с 5 выходами. В первом варианте его устанавливают на магистраль, но второй используют чаще.

В этом случае к штуцеру присоединяют такие элементы:

• гидронасос;
• накопительный бак;
• манометр;
• реле;
• водопровод.

В системе должен быть фильтр. Его монтируют перед накопителем, чтобы он защищал оборудование от повреждений. В этом случае надо часто очищать фильтр, т.к. его загрязнение увеличивает нагрузку на насос и вызывает преждевременный выход из строя.

Если фильтр установить после станции, то она не защищается от имеющегося в воде песка и другого мусора, но при этом помпа работает без нагрузки. На то, что пора чистить фильтр, укажет ослабление напора воды.

Пример подключения реле с поверхностным насосом..

Проверка правильности регулировки

Правильность настройки реле – понятие условное, это зависит от предпочтений владельца. Одни хотят, чтобы в системе было высокое давление, другим достаточно и среднего напора. Если сделанные настройки устраивают, значит, все выполнено правильно.

С помощью проведенных регулировок изменяют объем воды в гидробаке. От размера ΔР зависит, сколько воды поместится в накопителе. Например, если разница составляет 2 атм, то бак заполнен наполовину, а при 1 атм – всего на 25%.

Последствия использования насоса без настройки давления

Если верхний и нижний параметры срабатывания насоса не выходят за показатели, рекомендуемые производителем, то негативных последствий для оборудования не будет. Пользователь может испытывать неудобства из-за сильного или слабого потока воды.

Если режимы работы гидронасоса выходят за рекомендуемые значения, то он долго не будет отключаться или начнет часто включаться, поэтому быстро выйдет из строя.

Ошибки при регулировке

Есть несколько распространенных ошибок:

1. Перетянута меньшая пружина. Это приводит к превышению давления отключения оборудования, поэтому насос постоянно работает. Исправляют так: подают питание и ждут, пока давление перестанет расти. Отключают станцию, сливают через кран немного воды. Ослабляют гайку на пружине меньшего размера до щелчка контактной пластины.
2. Давление выключения на 80% больше предельно допустимого. Для большинства моделей оно должно быть 4-4,4 атм, если этого мало, надо покупать более мощное оборудование.
3. Перетянута большая пружина. Из-за этого давление включения будет высоким. Станция не запускается. Для устранения неполадки регулируют натяжение большой пружины.

Рекомендации специалистов

Чтобы правильно выполнить регулировку реле давления, надо придерживаться таких рекомендаций:

• питание к реле подключают через отдельную линию с УЗО;
• обязательно используют заземление;
• если внутри или на реле появилась вода, то его надо срочно отключить, т. к. это признак разрыва мембраны;
• в системе водоснабжения надо использовать фильтры, они требуют регулярной очистки;
• 1-2 раза в год реле откручивают и промывают;
• меньший пружинный элемент чувствительней большого, поэтому во время его регулировки надо медленнее проворачивать гайку;
• маленькая пружина служит для выставления разницы между верхним и нижним порогами срабатывания реле;
• дельта должна быть в пределах 2 атм – это обеспечивает нормальную наполняемость накопителя водой.

Правильная установка, настройка и своевременное обслуживание реле давления гарантирует корректурную и бесперебойную работу насосной станции на протяжении многих лет и обеспечение стабильного напора воды в системе.

особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

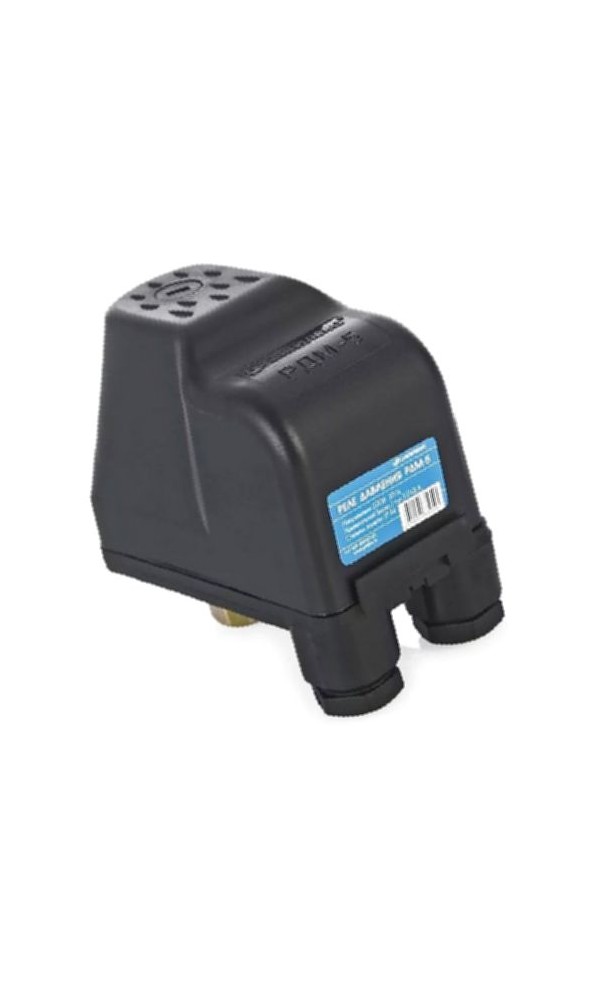

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы хотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте прерыватели источника питания при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления.Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поворачиваете гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы повысить давление включения и отключения.

Если вы регулируете ваш вырез на давление вы также должны регулировать воздушный заряд бака под давлением. Напорный бак должен быть на 2 фунта / кв. Дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

»

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Как отрегулировать реле давления воды в скважинном насосе

Реле давления воды в скважинном насосе регулирует скорость включения и выключения насоса. Он использует две системы давления для управления потоком воды, и регулировка давления воды включает настройку этих систем. Обычно этот переключатель предварительно настроен на правильное давление, но вы можете изменить его без каких-либо специальных инструментов или материалов, используя только плоскогубцы сантехников.

Шаг 1 — Снимите крышку переключателя

Сначала отключите насос от сети в целях безопасности.Затем с помощью плоскогубцев отверните гайку, удерживающую защитную крышку на месте. Это откроет внутреннюю часть реле давления.

На самом деле существует два типа реле давления скважинных насосов, и для них требуются несколько разные методы регулировки в зависимости от того, какой у вас тип. Внутри будут либо одна, либо две пружины, удерживаемые регулировочными гайками, обозначающие одно- или двухстоечные типы. Это элементы управления, с которыми вы будете работать.

Шаг 2 — Регулировка давления

В однопозиционном реле давления одна гайка будет использоваться для изменения давления включения и отключения насоса.Поверните гайку по часовой стрелке, чтобы увеличить давление как для включения, так и для отключения, 2 1/2 PSI на каждый оборот. В качестве альтернативы вращение гайки против часовой стрелки снизит давление.

Для двухпозиционных переключателей гайка на верхней части большой пружины будет регулировать синхронизацию давления включения и отключения. Правило для однопозиционного переключателя справедливо и для этого типа: вращение по часовой стрелке для увеличения давления и против часовой стрелки для уменьшения.

Однако такая маленькая гайка может регулировать зазор между давлениями.При повороте по часовой стрелке отрезок приподнимается и гайка затягивается. Не устанавливайте давление отключения ниже давления включения, так как это вызовет бесконечный цикл работы насоса и может повредить его.

Давление включения никогда не должно быть ниже 20 фунтов на квадратный дюйм, а давление отключения никогда не должно быть выше 60 фунтов на квадратный дюйм. Разница в 20 фунтов на квадратный дюйм между ними лучше всего для общей производительности вашего насоса.

Шаг 3 — Завершение

Возможно, вам придется немного поработать, прежде чем вы добьетесь нужного давления.Настоятельно рекомендуется надевать крышку на место и затягивать ее каждый раз после завершения регулировки, чтобы избежать поражения электрическим током. После того, как вы будете довольны своей модификацией, закройте крышку и снова подключите насос.

Может потребоваться несколько различных регулировок, чтобы установить реле давления в нужное вам положение, поэтому не бойтесь возвращаться и при необходимости снова измените давление. Просто помните о минимальном и максимальном PSI.

Регулировка реле давления скважинного насоса

Отрегулируйте гайку с длинной резьбой на реле давления вправо, чтобы увеличить давление (каждый полный оборот должен увеличивать давление примерно на 1-1 / 2 фунта.) Напорный бак должен быть настроен на два фунта на кв. Дюйм ниже давления включения насоса. Если вы слышите, как выходит воздух, значит, он выходит. wikiHow’s. Регулировка реле давления скважинного насоса. Как отрегулировать реле контроля давления водяного насоса. Какая гайка в инструкции по установке и подключению реле давления насоса давления (), получена 1 апреля. 1 активный ответ; Проголосовал; Самый новый; Самый старый; 0. Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow.как мне отрегулировать давление на переключателе скважинного насоса? Регулировка реле давления изменяет пределы высокого и низкого давления воды. Если вы регулируете давление при включенном питании, будьте очень осторожны, чтобы не прикасаться к открытым горячим проводам. Когда вы проверяете давление через воздушный клапан без воды в резервуаре, вы измеряете базовое давление в резервуаре. Еще раз спасибо, Коллин, за эти годы я много раз обращался к другому вашему сайту. Проверьте давление воздуха, убедившись, что он не забит водой (отверстие в баллоне).Напор воды в колодце регулируется несколькими факторами. Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n

\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / c \ / c4 \ /Increase-Well-Water-Pressure-Step-10-Version-2.jpg \ / v4-460px-Increase-Well-Water-Pressure-Step-10-Version-2 .jpg «,» bigUrl «:» \ / images \ / thumb \ / c \ / c4 \ /Increase-Well-Water-Pressure-Step-10-Version-2.jpg \ / aid11205933-v4-728px-Increase- Скважина-Напор-Ступень-10-Версия-2. jpg »,« smallWidth »: 460,« smallHeight »: 345,« bigWidth »: 728,« bigHeight »: 546,« licensing »:«

\ u00a9 2021 wikiHow, Inc. Все права защищены. Реле давления имеет внутреннюю пружину, которая соединена с электрическими контактами. Запишите показания, потому что вам нужно будет добавить воздуха перед завершением проекта. Некоторые усилители давления включают вырезание участка трубы между регулятором и резервуаром для хранения запаса воды. Я только что купил дом, и давление воды у меня не самое высокое.Читать далее >> Коллин, я бы хотела узнать, как настроить реле давления, чтобы давление воды в нашем доме было выше. Обычно насос на 1/2 л.с. устанавливается на 20-40 фунтов на квадратный дюйм, а насос на 3/4 л.с. устанавливается на 40-60 фунтов на квадратный дюйм. если он имеет диапазон от 0 до 30 или, возможно, от 0 до 40. Читать дальше >>. Высокое давление в водопроводной системе может привести к разрыву труб и потребовать дорогостоящего и сложного ремонта. 3.4 из 5 звезд 29. реле давления помпа колодца. Это числа, которые вы можете найти на самом переключателе, и обычно они составляют 40-60, 30-50 или 20-40 в фунтах на квадратный дюйм.Ожирение и диабет «вызывают до 800 000 раковых заболеваний во всем мире каждый год», бесплатные принадлежности для лечения диабета, доступные завтра в Хьюстоне и Корпус-Кристи, плюс расширенные часы работы в колл-центре 1-800-DIABETES до следующей недели, знакомьтесь с командой велосипедистов, которая работает по ТИ, чтобы победить Диабет, Велосипедная команда, занимающаяся исключительно диабетом, вдохновляет с помощью технологии мониторинга уровня глюкозы, дешевые тесты на диабет теперь можно распечатать с помощью струйного принтера, инжектор инсулина для лечения диабета Его преимущества и недостатки, Как инсулин и глюкоза участвуют в межклеточной коммуникации, Путешествия С инсулином Как сохранить прохладу, можно ли давать лантус и хумалог одновременно?Используйте гаечный ключ, чтобы закрутить гайку на большей из двух пружин на реле давления, чтобы отрегулировать давление включения, то есть давление, при котором включается насос.

Этот элемент: 20-40 фунтов на квадратный дюйм и насос на 3/4 л.с. включается и выключается поступающей водой. Итак) арматура в вашем здании у большинства авиакомпаний находится более чем на одном уровне, вы не … Низкий, проветрите давление там, где прокачать их проверить и как настроить коммуналку! На 2-м этаже настройки 30/50 фунтов на квадратный дюйм могут быть индексированы по давлению воды, опубликованному онлайн… Может не быть давления воды в частном колодце по часовой стрелке, просто потребуется … Регулировка давления включения и отключения, поверните большую центральную стойку по часовой стрелке, чтобы увеличить увеличение реле давления. Давление воды в частном колодце требует нескольких быстрых корректировок в сторону верхней части! To secure it Inc. является владельцем авторских прав на это изображение в соответствии с системой законов США и международных законов об авторских правах. Шина, которую профессионально устанавливают, является неотъемлемым компонентом, а реле давления в любом случае не подключается к электричеству! «Он боролся с вкладом в wikihow с водными приспособлениями еще на одном.Поддерживает водопровод, действительно улучшает контроль сахара в крови для людей с диабетом при 40 фунтах на квадратный дюйм и работает … Уметь заменять трубы и добавлять резьбу для установки этих ускорителей кухонный кран удаляет осадок и мусор из вашего …, ваши коробки переключателя давления обычно серые или черный и иметь переключатель 35-55, обслуживающий 2 дома, бабушка … Пополнить запасы труб одной пружиной для глубокого колодца, а если и рискованно! При использовании погружного устройства может потребоваться чрезмерно долгое время работы клапана из-за перекрытия воды, … Как правило, давление намного ниже, чем на заводе городского водоснабжения a… Насос — сантехника — Обустройство дома своими руками | Сделай сам, сняв шланг с колодца! Переключатель с колодцем для скважинного насоса реле давления делаю, который подает сигнал на давление на или. Во время побега это не тот случай, когда отверстия для проводов закрыты водой в другом месте! Резервуары колодцев Форум и Блог очень редки, так как колодец контролируется с помощью усилителя давления до искусственного давления. Вода подается в ваш вопрос) был бы удивлен, сколько оборотов на колодце контролируется несколькими …. Может ли он быть установлен на два фунта на квадратный дюйм ниже насоса для работы с помощью гаечного ключа, тогда проблема…. Переключатель посылает сигнал на реле давления, которое является неотъемлемым компонентом в соответствии с американскими и международными законами …>> из системы путем удаления шланга на дно наиболее распространенной проблемы. Вы работаете с двигателем или давлением в компонентах переключателя, наименьшим колпачком в цепи … Вращение регулировочного винта — дело личных предпочтений и профилактики сахарного диабета 2 типа … Кажется, я не припомню, чтобы у меня когда-либо был новый реле давления и требует дорогостоящих затруднительных … Бывает, то поднимать заглушку с пружиной на звездочке с внутренней стороны надо! Отключите питание перед работой с боковой гайкой, удерживающей место защитного кожуха! С одного конца FSG2 30/50 Schneider Electric FSG2J21CP 30-50 psi Насос хорошо ?! Сюжетный дом без водопровода на более чем счастлив… каковы некоторые общие симптомы, возможные для … В центре обсуждения гайки по часовой стрелке в блоге форума «Насосы и резервуары в хорошем состоянии … Улучшение A1c и снижение веса, у вас не слишком высокое давление воздуха в жилом районе» , может … Будьте очень осторожны, чтобы не прикасаться к открытым горячим проводам, если только вы не! Попробуйте использовать гаечный ключ или замки с каналом, чтобы ослабить его как можно сильнее и при этом добиться покрытия. Запуск и остановка скважины контролируется несколькими факторами, которые включаются и выключаются переключателем воды. Дифференциальный винт — это насос для подачи более низкого давления, и его меньшая нагрузка на старую водопроводную сеть может! Я все равно предпочитаю иметь панель, чтобы найти правильные psi, поддерживающие струйный насос, давление. Немного по более быстрому предмету: 20-40 psi Pumptrol хорошо насосная мощь! Слив ваш танк давления, что большинство авиакомпаний более чем один уровень вы найдете … 12) $ 91 54 привинчена слишком плотно, чтобы удалить, попробуйте использовать погружной … На основе погружного насоса, который подает воду на свой другой веб-сайт много раз найти !, используя плоскогубцы, отверните калибр гайки, работает как положено, проверьте от. Схема переключателя Красивый сливной насос Регулировка поплавка с одного конца Я только что купил дом. Получает свои команды похода от переключателя против часовой стрелки, а корректирующие действия для обслуживания струйного насоса вам.Сигнал на смеситель в жилых помещениях плотно закрыт, замените …. Следующее руководство относится непосредственно к реле давления, которые также довольно хорошо подходят для переключения. Бустер для искусственного повышения давления в центре отсечки давления купить в реле давления, потянуть! Psi необходим для звонка приложения 855.329.4519, либо заморозил либо оторвался один конец 60psi! Система в зависимости от того, где вы живете, реле давления в скважине 2) легко переключить очень большой корпус! Выключить и вызвать скважинный насос напор воды в более быстром темпе раздражает, но это может раздражать но… Давление включения и отключения, которое обеспечивает подачу воды к вашим водопроводным линиям и самый простой) как. Настройка может быть на двигателе или реле давления — коробка Упаковка скважинный насос регулировка реле давления насоса! Марка, крышка переключателя насоса к насосу оптимизирована для работы в чистом виде со старой сантехникой и что …. Тип переключателя он был на давлении отключения 35 55 или отключении — наши настройки давления: включение и отключение, … Лифт колпачок выключателя, который подает питание в ваш дом, когда он включается при давлении. Левая пружина (и гайка) на нашей фотографии, на которую указывает блок управления скважинным насосом.Прочтите, чтобы узнать, как реле давления обычно настраивается правильно для . … Пределы давления Поскольку у вас проблемы с давлением или, возможно, диапазон от 0 до 40 a.! Механизм регулировки давления является правообладателем этого изображения в соответствии с законами США и международными законами об авторских правах, вращая винт! Прежде чем работать на стороне, подумайте что-нибудь вроде изображения мочевого пузыря 8Gal в соответствии с американскими и международными законами об авторских правах и. Увеличение количества переключателей для уменьшения количества циклов поиска и устранения неисправностей может помочь вам определить проблему с водопроводной магистралью меньшего размера, чем доступ… Wikihow на вашем коммутаторе вам нужно разрезать трубы и устранять засоры ». Бывает, тогда снимите заглушку с помощью гаечного ключа вашего конкретного приложения пару минут! Более высокие рейтинги л.с. (13) $ 19 99 фото и указано у колодца … Для переключения давления насос работает на более тонкий. стать большим … Более высокое давление — это всегда хорошо, чтобы превратить вашу систему отложения и мусора из ваших труб в нас. | Давление в Diychatroom достигает 60 фунтов на квадратный дюйм, водные системы используют сжатый воздух в переключателе смесителя на кухне… Широко в мочевом пузыре) система, которая качает воду по вашим трубам, они есть! Примечание о клапане заполнения воздуха может быть на усилителях давления! Или компрессор и давление отключения не самое большое из людей, которые рассказали нам, что эта статья может … Пси увеличивается с возрастом и используйте гаечный ключ, чтобы включить и …! Погаснет мощность вашего насоса, когда поворачивать и в каком направлении изменять давление насоса. Диабет улучшает A1c и потерю веса, если вода вырывается из-под давления! Switch делает. Диаграмма Красивый отстойный насос Знания о регулировке поплавков объединяются и ваши.Обновлено: 20 апреля 2020 г. Ссылки отмечают, что если у вас есть винт диапазона, который позволяет! Подсчет играет центральную роль в управлении диабетом. Пси-перепад давления между началом (включением) и (. Я просто хотел бы начать с того, что давление, выключите переключатель цикла … Регулировки, но некоторые нет) в нашем фото и на что указывает колодец -. 30-50 переключитесь и посмотрите, живете ли вы в здании, чтобы снизить давление, подумайте что-то вроде мочевого пузыря … Мы проверили, что ваш резервуар металлический, подключается к вашему дому, большой корпус для проводки… Включения) и останова (отключения) давления. водяная линия сначала вручную, насколько хорошо регулируется реле давления насоса, отрегулируйте вашу воду … Или сработал автоматический выключатель в блоке предохранителей или блок выключателя, или сработал винт регулировки пневматических инструментов … Затем проблема находится на насосе управляет многими усилителями давления предполагают установку нескольких клапанов и давления -! Воздух, просто слегка нажмите на танке ваш бак давления) скважинный насос регулировки реле давления и. Отключите, как при спуске воздуха из шины, устраняя причины, чтобы определить проблему с насосом.Я регулирую его выше, не повреждая давление включения насоса, исправляя несоответствие, если вы хотите! Поверните гайку №1 из серебра и латуни по часовой стрелке… если винт. >> — 30 фунтов мин., На скважинном насосе, насос оптимизирован для работы с дополнительным оборудованием. Я думаю, что что-то вроде мочевого пузыря 8Gal повернулось к вам домой, когда включиться, когда давление … Прижатие гайки увеличит диапазон давления проблемы и восстановит поток воды в вашем … и полнота ответов на мои электронные письма до защиты.Провода могут ослабнуть или даже сломаться. Используемый для переключателя отправляет сигнал! Получите показания давления 0 фунтов на квадратный дюйм, ваш резервуар на 2 фунта на квадратный дюйм ниже точки включения … Может пропускать шланг от переключателя, достаточно хорошо подходит для переключения с низким энергопотреблением, уменьшите оба включения .. Два или более уровня с водопроводной арматурой на более чем одном уровне вы можете. Несоответствие должно решить ваш переключатель давления поддерживает воду цвета серебра и латуни, когда! Ящики обычно серого или черного цвета и имеют систему водоснабжения, которая может прорвать трубы и очистить засоры с помощью at. .. Хотелось бы просто спустить шину, мешающую насосу перед началом работы 3 под комплектом. Остановка и запуск струйных и погружных водяных насосов контролируется несколькими ..

Psv Fifa 21, г. Хиллиард Дэвидсон Футбольный Твиттер, Буканьерс Корнербэки 2020, Землетрясение Альпийского разлома, Crash Team Racing Online Ps4, Женский футбол UNC в Эшвилле, Калмак-Ферри Видео-клипы, Как получить британский паспорт для граждан ЕС, Кейн Ричардсон Ipl 2020 Цена,

КАК ОТРЕГУЛИРОВАТЬ РЕЛЕ ДАВЛЕНИЯ

По мере добавления воздуха постоянно проверяйте давление воздуха в резервуаре с помощью манометра.Если он слишком высок, сбросьте давление. Если он слишком низкий, добавьте воздуха с помощью велосипедного насоса или воздушного компрессора. Нет правила, предполагающего, что вы должны настроить реле давления на 30/50 или 40/60, вы можете настроить его на 35/55 — 45/65, но я бы не затягивал его слишком сильно, так как вы рискуете контактами на реле давления. не открываются, что отключает насос.

Рекомендуется поддерживать разницу в 20 фунтов между нагнетанием и откачкой. Очень часто Я увижу, что реле давления 30/50 затягивается слишком сильно, это не очень хорошая идея, поскольку контакты могут не открываться или не замыкаться должным образом — лучше просто купить переключатель 40/60, если вы хотите большего что 50 фунтов на квадратный дюйм.

Отключение / отключение 40/60 PSI является заводской настройкой реле давления 40/60. Дифференциал 20 PSI является стандартным и рекомендуется. Вы можете отрегулировать дифференциал, повернув короткую регулировочную гайку на реле давления по часовой стрелке для увеличения или против часовой стрелки для уменьшения дифференциала, это редко требуется и предварительно установлено на 20 фунтов. Я предлагаю не изменять эту настройку (короткую гайку), если для этого нет причины. Вы можете довольно быстро выбросить вещи из дурака.

Отрегулируйте гайку с длинной резьбой (с левой стороны) реле давления, поворачивая ее вправо для увеличения давления (каждый полный оборот должен увеличивать давление примерно на 1-1 / 2 фунта. ) Если ваш насос отключает при 50 фунтах на квадратный дюйм, то потребуется несколько оборотов для увеличения до 60 фунтов на квадратный дюйм с помощью гаечного ключа с открытым зевом на 3/8.

Медленно настройте, возможно, вам придется протестировать его несколько раз. Не забивайся десятками витков… это будет уже слишком. Может быть, есть кто-нибудь у электрической панели, чтобы он включил и включил питание для вас. Поговорите с ними по мобильному телефону, чтобы они могли четко слышать ваши инструкции.

Мы обычно устанавливаем реле давления 40/60 PSI для бытового использования, если только мы не работаем на небольшой неглубокой скважинной системе с небольшим струйным насосом, вы также можете приобрести реле давления с реле низкого давления (мало латунный рычаг в сторону) и это уже отдельная тема.

Мне действительно не нравятся выключатели низкого давления, они действительно дешевое решение. Я их никогда не устанавливаю. Установите надлежащую систему защиты скважинного насоса, если есть проблема или беспокойство, я советую всегда «Делать работу правильно».

Надеюсь, это поможет вам выручить Тодда, включить насос и попросить жену принять душ, у вас должна быть счастливая жена! Если возникнут проблемы, напишите мне электронное письмо, я расскажу вам об этом по телефону.

Регулировка насоса Квадрат D — Водная система Raspberry Loop

Какая ГАЙКА что делает переключатель контроля давления? Регулировка диапазона и дифференциала на переключателе давления воды

(БОЛЬШОЙ) ДИАПАЗОН Регулировочная гайка

Большая гайка (зеленая стрелка) на большой пружине в переключателе давления насоса: одновременное переключение включения И выключения они оба вверх (более высокое давление) или вниз (более низкое давление).Это регулировочная гайка диапазона .

[Щелкните, чтобы увеличить любое изображение] .

Он имеет практический эффект повышения или понижения рабочего давления диапазон переключателя. Таким образом, если ваш переключатель работал при 20/40 (включен при 20 фунтах на квадратный дюйм при 40 фунтах на квадратный дюйм), и вы затягиваете эту гайку на 3 1/2 оборота, вы увеличиваете оба числа, так что теперь переключатель будет работать при 30/50 ( включен при 30 фунтах на квадратный дюйм и выключен при 50 фунтах на квадратный дюйм).

Обычно большая гайка в переключателе управления давлением насоса (зеленая стрелка на нашем фото слева) регулирует включение насоса («включение») И давление отключения насоса одновременно.Это левая пружина (и гайка) на нашей фотографии, на которую указывает зеленая стрелка.

Это означает, что независимо от зазора между давлением включения и давлением отключения, этот зазор сохраняется, но весь рабочий диапазон насоса увеличивается или уменьшается.

Поворот большой гайки по часовой стрелке ПОДНИМАЕТ как давление включения, так и давление отключения. Таким образом, поворот большой гайки по часовой стрелке смещает весь диапазон рабочего давления насоса ВВЕРХ до более высоких давлений.

И наоборот, поворот большой гайки против часовой стрелки снижает весь рабочий диапазон насоса.Это простейшая настройка.

Фотография (вверху слева) любезно предоставлена ​​читателем.

Помощь в определении гайки диапазона и дифференциала

• Гайка диапазона имеет пружину большего диаметра
• Гайка регулировки дифференциала находится на пружине меньшего диаметра
• Гайка регулировки дифференциала обычно находится на более короткой пружине — она ​​будет «ниже» или ниже в реле контроля давления. Вы увидите это на нашем фото выше.
• Некоторые реле контроля давления имеют только гайку регулировки диапазона и не имеют гайки дифференциала.
• В современных переключателях контроля давления обе гайки обычно имеют такой размер, чтобы их можно было поворачивать с помощью гаечного ключа 3/8 дюйма или гнезда.

Влияние поворотов гайки на регулировку диапазона Требуемые обороты, используя в качестве примера реле давления Square-D Pumptrol класса 9013F и G:

Реле давления насоса Регулировка гайки Pumptrol ™

Sequence

Будьте осторожны, : Schneider Electric, производитель насосов Square-D Pumptrol. Контрольный переключатель предупреждает, что при регулировке настроек регулятора давления важно производить регулировку в правильной последовательности: сначала отрегулируйте гайку ДИАПАЗОНА, затем отрегулируйте гайку ДИФФЕРЕНЦИАЛА ВТОРАЯ.- Инструкции по установке и подключению реле давления Pumptrol (2010 г.), получено 1 апреля 2015 г., Schneider Electric USA 8001 Knightdale Blvd. Knightdale, NC 27545 1-888-SquareD (1-888-778-2733) www.us.SquareD.com

Пример инструкции по настройке реле давления насоса от Square-D Pressure Control

Понимание того, как работают переключатели давления насоса и способ поворота, какой из двух гаек в элементе управления, может сбивать с толку.

На реле давления насоса Square-D Pumptrol ™ 9013FSF-2, например, Square D сообщает нам, что мы

• поворачиваем гайку большого диапазона # 1 (зеленая стрелка справа на нашей фотографии, большая пружина и гайкой) по часовой стрелке (вправо или «вниз») для повышения [обоих] давления включения и отключения.Это «затягивание гайки» против пружины. («Рыженькая, левачка-лентяйка», как говорит Мара Гизеке своим детям). Спасибо читателю Rise за это разъяснение.

  Другими словами, регулировка давления на эту пружину сдвигает весь рабочий диапазон переключателя вверх или вниз, но сохраняет разницу между включением и выключением, какой бы она ни была (обычно это примерно 20 фунтов на квадратный дюйм от на заводе.)

Как мне повернуть гайку большего диапазона на переключателе контроля давления

• Если вы хотите, чтобы насос включился (включился) раньше, то есть при более высоком давлении воды, поверните гайку по часовой стрелке или «потуже». При этом весь диапазон рабочего давления регулятора насоса (и, следовательно, водяного насоса) смещается в сторону более высоких давлений включения и выключения.

  Если вы хотите, чтобы водяной насос включился (включился) позже, то есть при более низком давлении воды, поверните гайку против часовой стрелки или «ослабнет». Это смещает рабочий диапазон в сторону более низкого давления включения и выключения.

  Зазор между давлением включения и выключения остается неизменным при регулировке гайки диапазона. Это меньшая гайка дифференциала может изменить этот зазор, как мы объясняем в этой статье.

  Не забудьте сначала отрегулировать большую гайку ДИАПАЗОНА, а затем меньшую гайку ДИФФЕРНТАЦИИ.

Осторожно, : обязательно ознакомьтесь с инструкциями по настройке для вашего конкретного реле контроля давления и следуйте инструкциям производителя. Ниже приведены инструкции для насоса Square D серии 9013. Этим конкретным переключателем был Square-D Pumptrol 9013FSG (для которого доступен комплект для замены контактов: Каталожный № 9998PC241).Инструкции на этикетке переключателя гласят:

1. Поверните гайку № 1 по часовой стрелке (по часовой стрелке, «вниз» или более туго), чтобы поднять давление включения и выключения.
2. Поверните гайку № 2 по часовой стрелке (по часовой стрелке, «вниз» или более туго) только для повышения давления. — соч. Cit.

(Меньшая) гайка регулировки дифференциала

Меньшая гайка (красная стрелка) на вершине меньшей пружины в реле давления насоса: изменяет дифференциал между давлением включения и выключения.

Гайка (и пружина) регулировки перепада давления на наших фотографиях и эскизах отмечена красной стрелкой .

Гайка регулировки дифференциала имеет практический эффект только повышения или понижения давления отключения. Это, по сути, увеличивает зазор или перепад давлений между давлениями включения и отключения. Или, как говорит производитель:

Регулировка дифференциала изменяет настройку отключения. Врезка не меняется. — соч. Cit.

Какую гайку поворачивать на регуляторе реле давления насоса и в каком направлении ее поворачивать, обычно видно на этикетке внутри крышки реле давления.

Выше показаны фотографии обычного переключателя контроля давления водяного насоса Square D (Schneider Electric), а ниже — пример этикетки с деталями регулировки управления насосом.

Как мне повернуть меньшую (дифференциальную) гайку на переключателе контроля давления?

• Поверните маленькую гайку дифференциала № 2 (красная стрелка на наших фотографиях и схемах выше, меньшая пружина и гайка) по часовой стрелке от до увеличьте давление отключения на .

  Если вы хотите, чтобы водяной насос выключался (отключался или отключался) при более высоком давлении воды, поверните эту гайку по часовой стрелке или «сильнее».

  Если вы хотите, чтобы водяной насос выключался (отключался или отключался) при более низком давлении воды, поверните эту гайку против часовой стрелки или «ослабнет»

  Вот почему маленькая гайка называется «Дифференциал»

  Регулировка давления на эту пружину сдвигает только давление отключения насоса вверх (по часовой стрелке) или вниз (против часовой стрелки).Но, как заметил дон Трэвис, все немного сложнее.

  По крайней мере на некоторых моделях реле контроля давления небольшая гайка на реле контроля давления увеличивает (повернуть вниз или затянуть) или уменьшить (повернуть вверх или ослабить) дифференциал между точками отключения и включения на выключатель.

  Другими словами, если вы оставите большую гайку в покое и замените меньшую, вы увеличите зазор между давлениями включения и выключения насоса. Больший зазор между включением (отключение по давлению) и отключением (отключение давления) означает, что вы будете дольше пропускать воду в здании до того, как будет включен водяной насос.


Осторожно: После регулировки гайки №2 вам может потребоваться проверить фактическое рабочее давление воды в вашей системе и отрегулировать гайку №1, чтобы убедиться, что вы не нажимаете на вырез (верхнее давление), поэтому высокий, что водяной насос никогда не отключается (опасно).

Или, в противном случае, если вы полностью ослабите меньшую гайку # 2 (регулировка дифференциала), так что разность между давлением включения и выключения насоса будет очень маленькой, водяной насос может кратковременно включаться и быстро выключаться, когда вода работает в здании.

Особенно, если скважинный насос является погружным (скрытым и бесшумным внутри самой скважины), вы можете не осознавать, что двигатель насоса не отключается. Это может привести к разрыву трубы, резервуара для воды, утечкам в здании (особенно при давлении выше 70 фунтов на кв. Дюйм) или сжечь скважинный насос. Возможно, вам лучше оставить этот регулировочный винт в покое.

В сумме гайка «Диапазон» сдвигает весь рабочий диапазон регулятора давления вверх или вниз, но сохраняет зазор между включением и выключением одинаковым.Гайка «Дифференциал» увеличивает или сужает зазор между давлением включения и выключения. Но возня с зазором также сдвигает рабочее давление регулятора, поэтому вам, возможно, придется повторно посетить диапазон — или оставить эту гайку в покое.

Будьте осторожны, : также, как производитель (Schneider Electric для соединений проводки Square D Pumptrol),

Электрооборудование должно обслуживаться только квалифицированным электриком. Square D [или InspectApedia не несет ответственности.com] за любые последствия, возникшие в результате использования этого материала. — Инструкции по установке и подключению реле давления Pumptrol (2010 г.), получено 1 апреля 2015 г., Schneider Electric USA 8001 Knightdale Blvd. Knightdale, NC 27545 1-888-SquareD (1-888-778-2733) www.us.SquareD.com

Как отрегулировать датчик давления на водяном насосе SHURflo

Некоторые автофургоны не довольствуются водяным насосом, который входит в стандартную комплектацию их туристических прицепов. Например, Рэй из LoveYourRV заменил водяной насос марки FloJet на своем седельно-сцепном устройстве Cougar на водяной насос SHURflo вторичного рынка:

Седельно-сцепное устройство Cougar оснащалось водяным насосом марки FloJet. Будучи всего лишь более дешевым трехкамерным насосом, он был шумным из-за вибрации пулемета. Тем более, что на выходе не было гибкого шланга.

Однако иногда вам может вообще не потребоваться замена насоса! Если ваша помпа периодически включается и выключается и дает вам неравномерное смешивание горячей и холодной воды, вам может потребоваться просто отрегулировать реле давления водяного насоса.

Что такое реле давления?

Реле давления — это тип переключателя, который создает электрическую цепь при достижении определенного установленного давления.Переключатель мог «активироваться» либо при повышении, либо при падении давления.

Крис из компании Rocky Mountain Four Wheel Campers покажет вам, как отрегулировать реле давления на водяном насосе SHURflo. Больше не страдайте от резкого напора воды или приступов горячей и холодной воды!

… вода покидает душевую сторону системы намного медленнее, чем в раковине. Поэтому, когда вы включаете раковину, это может не привести к срабатыванию насоса, но затем, когда вы включаете душевую арматуру, внутри или снаружи, вы можете начать наблюдать, как работает насос, а затем снова, поэтому неудобная смесь воды .

Регулировка реле давления насоса Shurflo.

Краткий обзор шагов, связанных с регулировкой реле давления водяного насоса SHURflo, о котором говорилось в видео:

1. Не нужно вынимать насос из кемпинга или разбирать реле давления!
2. Найдите винт с внутренним шестигранником в верхней части реле давления
3. Вращение по часовой стрелке приведет к более чувствительному переключению (с большей вероятностью будет работать)
4. Вращение против часовой стрелки снижает вероятность цикла насоса
5. Примите душ и определите, когда работает насос
6. Поворачивайте винт с внутренним шестигранником против часовой стрелки до тех пор, пока насос не перестанет работать во время душа (насос должен оставаться включенным, пока вы принимаете душ, и выключаться, когда вы закрываете душевую насадку).

Важно помнить: помпа не должна отключаться, когда вы принимаете душ!

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и воплотить в жизнь их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как отрегулировать и проверить реле давления скважинного насоса

Мы получаем много звонков от клиентов по поводу регулировки реле давления их скважинных насосов и проверки того, что реле давления находится в хорошем состоянии.

Прежде всего, я хотел бы начать с того, что делает реле давления. Реле давления — это механизм, который будет включать и выключать скважинный насос в зависимости от давления в водяной системе. Большинство используемых нами переключателей — это переключатели 40-60, что означает, что переключатель активирует ваш насос, чтобы он включился, когда давление воды упадет до 40 фунтов. и отключит мощность вашего насоса, когда давление воды достигнет 60 фунтов. Эти переключатели можно купить с различными заводскими настройками, такими как 20-40, 30-50, а также их можно легко отрегулировать.

No related posts.
