Регулировка фасада: Регулировка кухонных шкафов. Как просто и быстро выровнять фасады шкафов.

Регулировка кухонных шкафов. Как просто и быстро выровнять фасады шкафов.

После интенсивной эксплуатации кухни есть вероятность, что потребуется выровнять фасады. Простым языком – отрегулировать петли в дверцах кухонных шкафов. Кстати, в кухонных шкафах регулируются не только петли в дверцах, но и фасады выдвижных ящиков. В целом, все эти вопросы связаны с регулировкой фурнитуры.
Мы решили написать статью, в которой опишем подробно, какая фурнитура используется в кухонном гарнитуре, произведённым фабрикой «ENLI», и как регулируется фурнитура профессионалами сборщиками мебели на конкретных примерах. Напомним, что за любыми консультациями по кухням и помощью в выборе кухни на заказ, выборе фурнитуры, обращайтесь в наш фирменный салон кухонь в Одинцово (с.Юдино тц ОДЭКС) адрес здесь

1. Регулируем петли с доводчиками на распашных фасадах

Петли, устанавливаются на распашные фасады. Петлями можно отрегулировать фасады по высоте, ширине и отклонению от корпуса (примыкание к корпусу)

Фабрикой используются петли только одной фирмы — «BLUM» комплектации Clip Top Blumotion со встроенным доводчиком.

На сегодняшний день данные петли считаются лучшими на Европейском и Российском рынке. На данную продукция производитель предоставляет пожизненную гарантию, что очень важно! Так как самая большая нагрузка в процессе эксплуатации мебели ложится на петли.

Процесс регулирования петли фасада согласно рисунков:

1. Для начала регулировки петли нужно демонтировать декоративную накладку №1. В гарнитурах фабрики «ENLI» накладка идёт с фирменным логотипом «ENLI» (накладку №2 можно оставить на месте).

2. Болтом под №3 производится горизонтальная регулировка. Выкручивая/закручивая болт выставляется ровный зазор между фасадами.

3. Болтом под №4 производится фронтальная регулировка фасадов. Данной регулировкой выставляется равномерное примыкание фасада по корпусу.

4. Болты под №5 осуществляют жёсткую фиксацию площадки к корпусу. Ослабив данные болты можно опустить/приподнять фасад относительно корпуса. После регулировки обязательно нужно закрутить винты до жёсткой фиксации площадки к корпусу.

5. №7 — доводчик петли. Регулировка доводчика производится фишкой под №6 отключения/включения доводчика. В процессе использования кухонного гарнитура, каждый пользователь кухни ENLI сможет сам подобрать наиболее удобный вариант плавного закрывания фасада.

2. Регулируем фасады выдвижных ящиков

Рассматриваем механизмы для выдвижных ящиков под столовые и кухонные принадлежности — «Тандембоксы» и «Легранбоксы».

Фабрикой используются механизмы двух ведущих фирм Европы BLUM (Австрия) и Hettich (Германия). Обе компании зарекомендовали себя с наилучшей стороны у производителей мебели. И каждая, предоставляет пожизненную гарантию на свою продукцию. Какая именно система будет установлена в гарнитуре выбирает лично заказчик.

Как регулировать тандем Hettich

Для начала регулировки тандема Hettich демонтируйте декоративную накладку под №1 с надписью Hettich. Накладка может быть с надписью «ENLI» как на фото (компания Hettich для крупных компаний изготавливает накладки с логотипом компании).

Фасад ящиков регулируется колёсиком под № 2, расположенным на тандеме. При прокручивании ролика на себя/от себя край фасада опускается или поднимается.

Как регулировать глубокий ящик с рейлингом

Для регулировки глубокого ящика с рейлингом для равномерного примыкания к корпусу, отщелкните декоративную заглушку № 3 вглубь ящика. После этого освободите рейлинг от крепления на фасаде и методом выкручивания/вкручивания крепления под №4 отрегулируйте равномерное примыкание фасада к корпусу. После регулировки вставьте крепление обратно и защелкните декоративное крепление.

Регулируем фасад на легранбоксе Blum

Легранбокс BLUM регулируется с внутренней стороны ящика. Для регулировки понадобятся насадки звездочки. Для начала регулировки нужно снять декоративную накладку под № 1. Болтом под № 2 регулируется высота фасада. Выкручивая/закручивая винт, вы опустите или поднимите край фасада, на котором находится система регулирования. Болтом под № 3 регулируется равномерное примыкание к корпусу. Глубокие ящики комплектуются без рейлинга. Высота легранбокса увеличена. Регулировка происходит, как и у низкого легранбокса.

ВНИМАНИЕ! У Всех систем ящиков «ТАНДЕМЫ» и «ЛЕГРАНБОКСЫ» каждый край фасада (левый или правый) регулируются отдельно. Если вам нужно отрегулировать правую сторону, то регулировка находится на правом механизме, с левой стороной регулировка происходит аналогично правой.

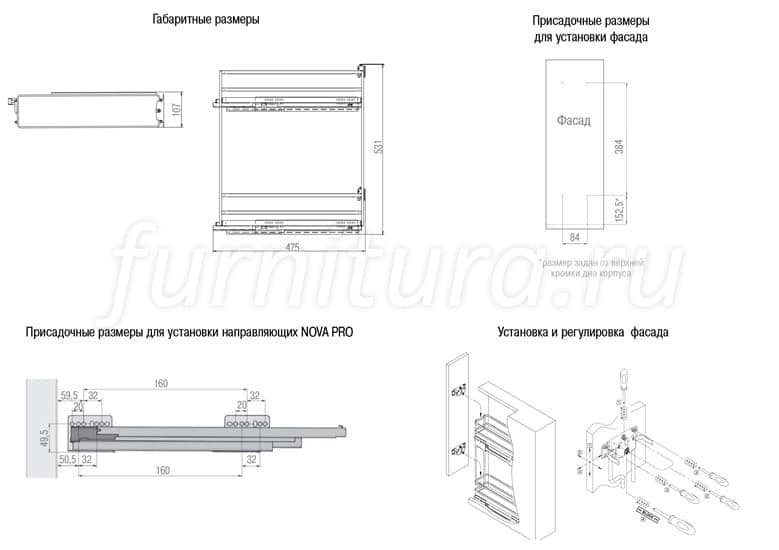

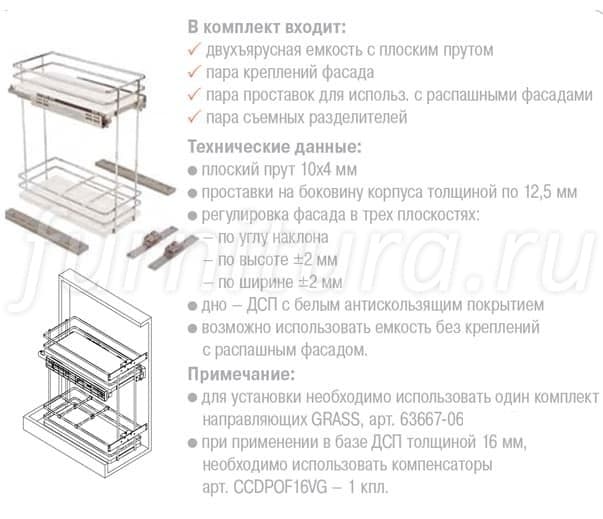

3. Регулировка фасадов на выдвижных системах, бутылочницах.

Кухонные гарнитуры комплектуются системами от двух компаний: Vibo (Италия) и бюджетный вариант Калибра (Китай)

Регулировка бутылочницы VIBO

Для регулировки фасада по вертикали сначала нужно ослабить винт под № 1. Винтом под № 2 происходит сама регулировка: закручивая винт по часовой стрелке фасад поднимается, выкручивая винт фасад опускается. После регулировки, винт под №1 закрутите обратно. Регулировка по горизонтали происходит за счёт винта под №3.

Выкрутите винты и выставите фасад. После регулировки закрутите винты обратно.

ВНИМАНИЕ! Регулировка происходит одновременно верхнего и нижнего крепления.

Регулировка бутылочницы Калибра

Для регулировки фасада по вертикале открутите болт под № 1 на верхнем и нижнем креплениях. Выставите фасад и закрутите болт обратно. Для регулировки фасада по горизонтали или по плоскости к корпусу открутите болт под № 1, болтами под № 2 выставите равномерное примыкание к корпусу. Для регулировки по горизонтали, фасад, нужно сместить методом передвижения   его руками. После регулировки болт под № 1 закрутить до плотного примыкания к креплению.

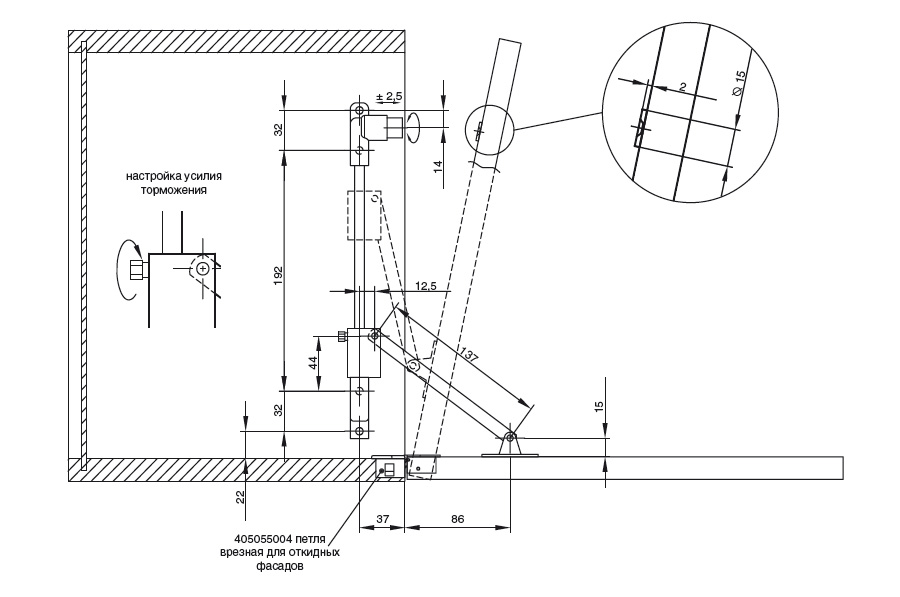

Регулировка более сложных фасадов и фурнитуры шкафов

Для регулировки остальных сложных систем, таких как: волшебные уголки, колоны, выдвижные сушки, располагающиеся в нижних базах, мусорные системы и т.д. рекомендуем воспользоваться услугой «Вызов мастера на адрес»

Регулировка кухонных фасадов – ответственный момент – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы с вами поговорим об операции, которой завершается любая установка кухонного гарнитура.

Итак, гарнитур установлен, вся кухонная техника встроена, одним словом все почти готово. Можно приступать к навеске фасадов….

Какие нюансы нужно знать, чтобы этот процесс прошел быстро и качественно?

Как вообще фасады должны быть навешены на кухонные короба и отрегулированы?

При проектировке кухни, на верхние и нижние дверцы даются определенные зазоры (относительно их коробов).

Как правило, нижние дверцы (на нижних модулях) должны быть установлены заподлицо с нижним горизонтом, а сверху (между ними и столешницей) должен быть определенный зазор (который, обычно, колеблется в пределах от 4 до 5 миллиметров).

Верхние дверцы, должны равномерно перекрывать короба, и для их регулировки, даются зазоры от 1 до 2-х миллиметров на каждую сторону (имеется ввиду, сверху и снизу).

Так вот, все эти фасады должны находиться на одном верхнем (или нижнем) уровне.

Более того, соответствующие зазоры между ними, должны быть одинаковыми (естественно, абсолютно одинаковыми они не будут, но нужно стараться, чтобы они были одинаковыми визуально).

Это, я думаю, всем понятно.

Ну а теперь давайте разберемся, как же выставлять фасады на практике? От чего отталкиваться, и чем руководствоваться?

Когда кухонный гарнитур находится еще на стадии сборки (а собирается он отдельными модулями), то фасады навешиваются, естественно, по своим проектным параметрам, так, как они и должны крепиться на установленном гарнитуре.

Но при установке, в любом случае, какой-то модуль «поведет», где-то появятся лишние напряжения…

Одним словом, когда доходит дело до навешивания фасадов (перед установкой, все фасады, естественно, снимают с коробов, чтобы их в процессе установки не повредить), их, практически всегда, нужно регулировать.

Ну а для того, чтобы эта регулировка не доставляла хлопот, нужно стараться устанавливать (или навешивать) модули так, чтобы они все были в одном (горизонтальном или вертикальном) уровне.

Это – самое главное условие.

Если оно не выполняется, то при навеске фасадов, может возникнуть множество проблем.

Опишем самые распространенные из них:

Модули кухонной базы не находятся в горизонтальном уровне

В этом случае (когда одни короба расположены выше, а другие – ниже общей горизонтали), возникает проблема с вертикальными зазорами (сверху и снизу) между дверцей и крайней гранью модуля.

В случае с нижними модулями, при выставлении фасадов на одном уровне, будет виден не одинаковый верхний зазор (а, по низу, естественно, некоторые из них будут выступать за пределы своих коробов).

В случае с верхними модулями, с одной стороны модули будут выходить за размеры фасадов, а с другой стороны (речь идет о верхе и низе) – фасады будут выходить за размеры модулей.

Решением этой проблемы будет выставление базы в одном горизонтальном уровне.

Не соответствие коробов вертикальному уровню (в угловых кухонных гарнитурах)

Если, например, кухонный верх (или низ) – прямой, то, даже в случае, если он немного «завален» по вертикали, проблем не будет. Главное, чтобы он не был «выкручен пропеллером».

А вот с угловыми базами, все намного сложнее.

Если вы читали статьи об установке кухни, то, наверное, уже знаете, что установка любой кухонной базы (верхней или нижней) всегда начинается с угла.

И от того, как точно выставлен угловой модуль, зависит точность положения в пространстве примыкающих к нему «крыльев».

Так вот, если какое-либо из примыкающих крыльев «завалено», то, неизбежно, возникнут проблемы с регулировкой зазоров между фасадом углового короба, и соседним фасадом, находящемся на «заваленном крыле».

Устранить эту проблему можно только одним способом – регулировкой вертикального уровня этого крыла.

Но при регулировке вертикального уровня, может «вылезти» еще одна проблема – выкручивание базы.

Выкручивание базы (по типу пропеллера)

Так получается в том случае, когда вертикальный уровень коробов, входящих в состав одной кухонной базы не одинаков.

Например, одни короба находятся в вертикальном уровне, а другие – нет («завалены»).

Этот вариант может преподнести сразу массу сюрпризов, от нерегулируемого зазора в углу (как было показано в предыдущем примере) до проблем с выставлением фасадов в одной вертикальной плоскости.

Решение проблемы такое же простое, как и в предыдущих случаях – выставление баз по уровню.

Итак, прежде чем навешивать фасады, кухонные базы должны быть правильно расположены в пространстве.

Ну а как же потом правильно навесить и отрегулировать фасады?

Рассмотрим этот вопрос отдельно, на примере верха и низа кухни.

Нижняя база

В состав нижних модулей всегда входят модули с выдвижными ящиками.

Естественно, фасады на эти модули навешиваются и регулируются еще при сборке.

На установке, выдвижные ящики (вместе с закрепленными на них фасадами) вытягиваются, и в конце установки – ставятся на свое место.

Естественно, сами фасады на этих модулях регулировать нет возможности, по этому, очень важно, чтобы рассматриваемые модули имели высокую жесткость, позволяющую даже при изменении положения модуля при регулировке, сохранять положение фасадов относительно этого модуля и относительно друг друга (в такие модули часто проектируются ребра жесткости).

Естественно, при навеске фасадов, проектные допуски четко (до миллиметра) могут не соблюдаться. По этому, при регулировке нижних фронтов кухни, всегда нужно отталкиваться от реального верхнего зазора (между верхним фронтом и столешницей) модуля с выдвижными ящиками (если этих модулей несколько, то при сборке, нужно добиться того, чтобы эти верхние зазоры у них были, хотя бы визуально, одинаковыми).

Но, когда низ кухни включает в себя угловой короб (на 45 градусов), то, сначала, нужно выставить его «по высоте», относительно рассматриваемых модулей с выдвижными ящиками, а затем уже, регулировать все остальные распашные дверцы.

Верхняя угловая база

Если верх кухни угловой – сначала нужно выставить фасады угла (какого бы типа этот угол бы не был), а затем, регулировать все остальные фасады.

В случае с верхними модулями, имеющими низкую жесткость (имеется в виду те из них, которые не имеют задней стенки), нужно понимать принцип регулировки их фасадов.

На эту тему есть отдельная статья, которую можно прочесть, перейдя по этой ссылке.

Вот, в принципе, основные моменты, касающиеся рассматриваемого вопроса.

Все, до встречи.

Регулировка мебельных петель BLUM — Мебельная Фурнитура Blum в Санкт-Петербурге

В процессе изготовления корпусной мебели практически невозможно полностью исключить погрешности при присадке и сборке мебели, поэтому финальным этапом установки мебели является регулировка фасада. Регулировка нужная для выставления правильных позиций фасадов относительно друг друга и выравнивания зазоров между ними.

Диапазоны регулировки

Регулировка распашных фасадов происходит при помощи мебельных петель и возможна в трех плоскостях:

• по глубине;
• по высоте;
• по ширине.

Большинство популярных мебельных петель BLUM допускают регулировку в рамках следующих диапазонов: +/- 3мм по высоте; +/- 2 мм по ширине; +3 и -2 мм по глубине. В зависимости от конструкции и модели петли диапазоны могут отличаться.

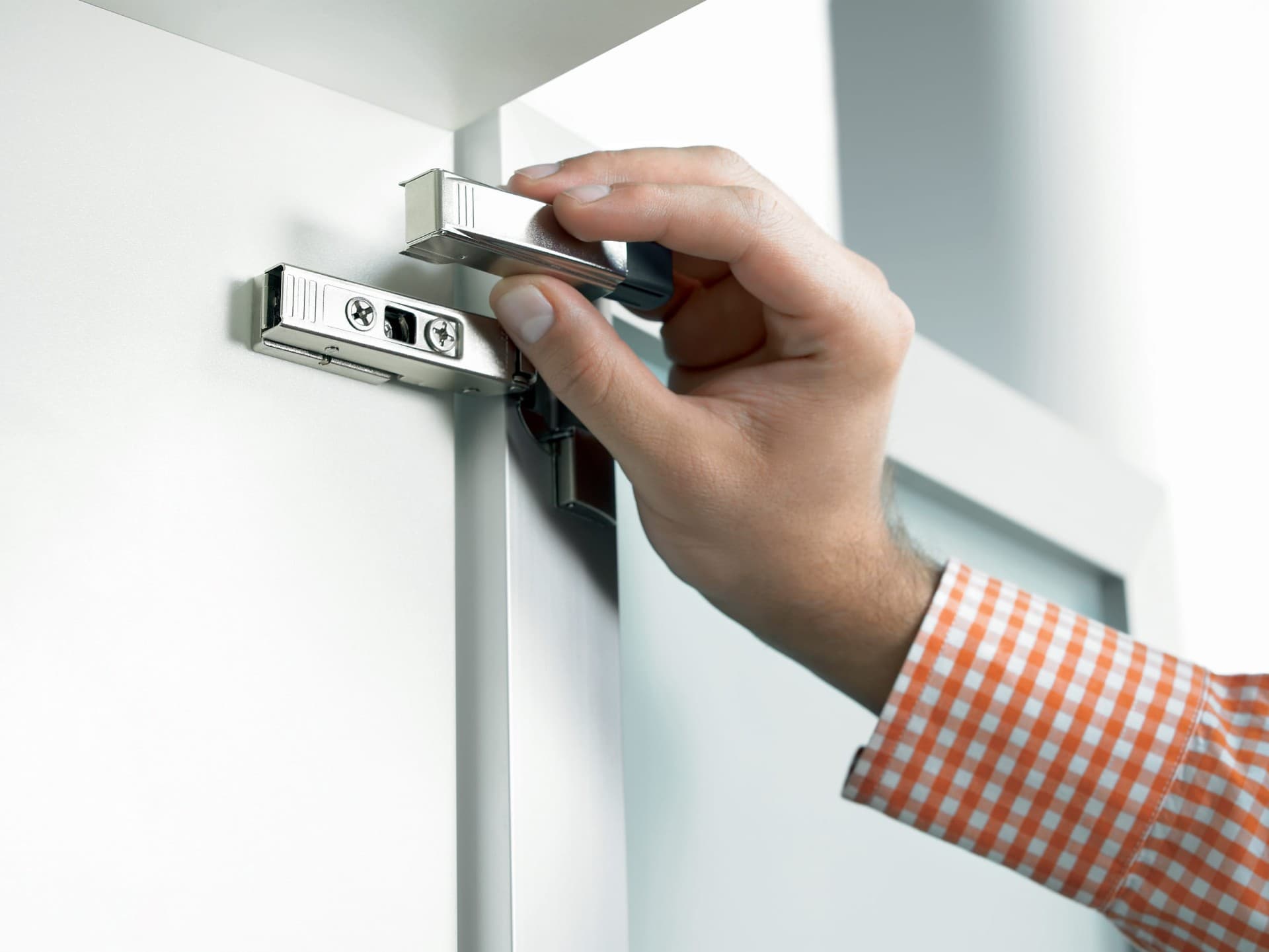

Регулировка петель BLUM

Произвести регулировку петель BLUM своими руками достаточно просто, особенно при использовании петель CLIP top и CLIP top BLUMOTION.

Регулировка по глубине производится при помощи опорного винта на плече петли, но у разных серий петель используется разный принцип. Петли CLIP top и CLIP top BLUMOTION имеют бесступенчатую, шнековую регулировку (Рис. 1).

При вращении винта меняется позиция фасада. А для регулировки по глубине петель MODUL и CLIP необходимо ослабить фиксирующий винт, установить фасад в нужное положение и после этого затянуть фиксирующий винт.

Регулировка по ширине производится при помощи второго винта на плече петли, и для всех серий петель принцип одинаков.
За регулировку по высоте отвечают не сами петли, а ответные планки, и способы регулировки также зависят от конструкции планки.

При использовании прямых ответных планок регулировка производится при помощи эксцентрика, расположенного в центре ответной планки; доступ к нему обеспечивает специальное отверстие на плече петли, как показано на Рисунке 1.

Для крестообразных планок есть 2 вида конструкции: с эксцентриком и без. В первом случае регулировка производится аналогичным с прямыми планками способом, но эксцентрик находится не в центре планки, а на одном из ее «ушек». Ответные планки без эксцентрика регулируются ослаблением крепежных винтов с последующим позиционированием фасада вручную и фиксацией крепежных винтов (Рис. 2).

Подробную информацию по подбору, характеристикам, проектированию, монтажу, демонтажу и регулировке мебельных петель и другой продукции BLUM Вы всегда можете найти в каталоге, электронная версия которого доступна на нашем сайте.

Установка и регулировка фасадов выдвижных ящиков

Итак, первое, что мы сделаем – это вставим свои выдвижные ящики без фасадов внутрь тумбы. И вот теперь начинается очень интересный и достаточно ответственный участок работы. Нам необходимо выставить и ровно закрепить фасады на выдвижных ящиках. Вообще, при расчёте фасадов, я всегда делаю расстояния между ними в 2мм. Этого достаточно для того, чтобы, как говорится, «попасть в размер», ну и «в случай чего» есть небольшой запас для манёвра. Также удобным моментом при установке фасадов между которыми есть зазор в 2мм, является то, что можно просто положить между верхним и нижним фасадами кромку ПВХ, толщиной в 2мм и быть уверенным, что зазор «пойман».

Однако жизнь – штука непредсказуемая, а жизнь мебельщика – это вообще непрогнозируемый хаос, зависящий от множества внешних факторов. Ну, скажем, вы рассчитали все зазоры между фасадами из расчета 2 мм. А пильщик Вася взял, да и чуток промахнулся, и сделал вам фасады на 1мм ниже. В итоге вы на каждом стыке имеете нехватку 1мм высоты фасада. Ну и нижний фасад у вас может уже и не особо красиво встать в конечном итоге.

Поэтому, несмотря ни на что, прежде чем начинать устанавливать фасады, вам необходимо всё тщательно перемерять и убедиться, что у вас на момент установки фасадов зазор в 2мм – это именно тот самый зазор, который вам нужен. Если же пильщик Вася таки «снёс» 1мм, тогда, наверное, надо сделать зазор между фасадами 3мм или взять бейсбольную биту и съездить к Василию домой, ну и пригласить его поиграть в бейсбол или как-то иначе договориться с ним о том, чтоб тот переделал фасады. Хотя, как по мне, то 3мм – это не критично. Главное, чтобы всё было красиво, равномерно и органично.

Итак, вы всё перемеряли, определили, что у вас расстояние между фасадами будет составлять 2,7мм. Как это сделать? Да очень просто. Меряем внутреннее пространство для фасадов. У нас оно составляет 500мм. Затем меряем высоту всех фасадов. В нашем случае, общая высота всех фасадов составляет: 164мм*3=492мм. Имеем разницу: 8мм. Стыка у нас три. Получается, что на каждый стык приходится по 2,7мм. Выходит, что просто подложить кромку в 2мм уже не выйдет, но взять её в качестве ориентира мы всё равно можем.

Как крепить фасады к выдвижным ящикам

Теперь нам надо выставить (отрегулировать) фасады. Но вначале, надо разобраться, как именно мы будем крепить эти фасады к выдвижному ящику. Наиболее популярный и распространённый способ крепления фасадов – это фиксация их с помощью 3-4шурупов размером 3,5х30мм. Или как говорят мебельщики: «Посадить на тридцатки». Что в переводе означает: «Зафиксировать на шурупы длиной 30мм». Почему именно «тридцатки»? Ну, здесь тоже всё просто. Толщина ДСП у нас 16мм. «Тридцатка» проходит насквозь через переднюю стенку – это уже у нас 16мм и врезается в фасад, который имеет такую же толщину, ну и останавливается в 2мм от его лицевой стороны. В итоге имеем жёсткую фиксацию фасада, а также эстетичный внешний вид изделия. Однако хочу вас предостеречь, что фасады бывают разные. Например, фасады из фрезерованных МДФ панелей имеют толщину 16мм не по всей своей площади. Здесь надо внимательно рассчитать места крепления фасадов и убедиться, что именно в этих местах ваш шуруп не попадёт на тонкую область фасада и не вылезет с его лицевой стороны. Ну, а если у вас фасады выдвижных ящиков имеют равномерную толщину по всей площади, тогда особо не заморачивайтесь с расчетом места фиксации фасада. Ибо, где бы вы их не прикручивали, всё равно, у вас нет риска испортить фасад, прокрутив его шурупом насквозь.

В общем, определившись с местами сверления отверстий под «тридцатки», берём в руки дрель, заряжаем в неё сверло диаметром 2мм и сверлим в передней стенке выдвижного ящика сквозные отверстия для саморезов 3,5х30мм. Затем берём шуруповёрт и вкручиваем саморезы так, чтобы их кончики не торчали из-за передней стенки, и не мешали проводить дальнейшие действия по установке фасадов выдвижных ящиков.

Приступаем к установке фасадов выдвижных ящиков.

Существует много способов установки фасадов выдвижных ящиков. Мебельщики их придумали не от того, что им нечего больше делать, а от того, что бывают ситуации, когда чего-то нет в наличии на производстве, и приходится тогда изощряться с решением той или иной задачи. Ведь дело всё равно надо делать. Я вам расскажу о наиболее простом и удобном способе установки фасада выдвижного ящика. Ведь вам спешить некуда, и если чего-то у вас нет в наличии, то всегда можно спокойно пойти на рынок или в строительный магазин и купить это. Ведь для нас главное – качество. Правильно?

Итак, для нормальной комфортной установки фасадов выдвижных ящиков вам понадобится двухсторонний скотч. Желательно потоньше, ибо он станет своего рода прослойкой между передней стенкой ящика и устанавливаемым фасадом. В общем, берёте скотч, отмеряете два куска длиной не более длины передней стенки выдвижного ящика, и наклеиваете эти два куска с верхней и нижней наружной стороны передней стенки ящика. Далее берёте свой фасад, прицеливаетесь и наклеиваете его к двухстороннему скотчу, тем самым фиксируя его на передней стенке ящика. Далее, точно также приклеиваете и все остальные фасады выдвижного ящика.

Убедившись, что у вас всё в порядке, что фасады выставлены ровно и красиво, можно приступать к их прикручиванию на шурупы. Для этого надо плотно прижать фасад к передней стенке выдвижного ящика, и при помощи шуруповёрта вкрутить «тридцатки» до конца, тем самым уже окончательно зафиксировав наш фасад выдвижного ящика.

Как вариант, можно предварительно аккуратно просверлить отверстия в фасаде с помощью сверла диаметром 2мм. Для этого, выкручиваем тридцатки из передних стенок ящика и, опять же, прижимая фасад к передней стенке ящика, сверлим в нём неглубокие отверстия с задней стороны сквозь уже просверленные отверстия в передней стенке ящика. Так вы облегчите для себя фиксацию фасада с помощью шурупа.

Что ж, фасады прикручены. Осталось установить ручки на фасадах выдвижных ящиков.

Перекос фасадов. Как отрегулировать петли распашной двери

Поиск по сайту:

---

Онлайн конструктор для самостоятельного 3d моделирования шкафа!

---

Наверняка, многие из Вас сталкивались с проблемой открывания фасадов в отсеках гардеробных, в прихожих, а также в изделиях, где присутствуют распашные двери, кроме шкафов купе . Возможных причин этому много, это и физическое воздействие, смена тепла и холода или просто «старости» мебели.

Возможно, причина кроется в разрегулировке мебельных петель, из-за чего и перекосились фасады. Отрегулировать их можно за пару минут. Нужна под рукой лишь крестовая отвертка. И нет необходимости вызывать мастера.

Отрегулируем фасады на примере тумбы. Принцип регулировки петель в любой мебели одинаков, на картинках представлены накладные петли, т.е. дверки со стороны петель накладываются на боковую панель изделия, торец которой скрыт.



Существуют  также вкладные петли, при которых фасады со стороны петель находятся внутри проема, т.е. торец боковой панели шкафа  виден.

Необходимо знать, что со временем любые петли разбалтываются и предъявлять претензии изготовителю нет никакого смысла, если только петли не корректно установлены изначально.

Одна из частых причин проблемы в открывании фасадов возникает из-за смещении фасадов относительно друг к другу.



Смещение дверок исправляется за 5 минут регулировкой петель.

И так начнем:

На рисунке снизу указана петля, которую необходимо отрегулировать.



В открытом положении дверки, обязательно должен быть зазор между торцом фасада и боковой панелью 2-3 мм, как на рисунке снизу, чтобы фасад при открывании не задевал торец боковой панели шкафа.



И добиться этого можно ослабив винт указанный стрелочкой, это дает возможность переместить петлю на 2-3 мм вперед либо назад по отношению к тумбе. Поймав нужный зазор, необходимо зафиксировать фасад в этом положении затянув обратно винт.



За высоту нашей дверки «отвечают» 2 следующих винта. Аналогично предыдущему действию, ослабляем эти  винты, поднимаем фасад на нужную высоту, затягиваем винты обратно.

Следующий шаг – регулировка дверок относительно друг к другу, чтобы не было слишком большого зазора между ними, либо чтобы они не задевали друг друга при открывании.

Эта регулировку выполнить сложнее, так как требует высокой точности и занимает больше времени. Винт указанный стрелкой перемещает фасад влево или в право на 2-3 мм, а также регулирует уклон двери. Сложность этой регулировки в том , что надо регулировать все петли для избежания перекосов дверки, а их бывает 4, 5 штук на фасад.

Вот и все, что надо знать о регулировке петель. Конечно, причин для некорректной работы фасадов может быть много. Например, разболтанные отверстия в местах крепления петли. В этом случае необходимо переместить петлю на новое место, эту работу лучше доверить мастеру.

---

Позвонив по телефону  8 (499) 409 60 55, а также по электронной почте  [email protected]  вы можете получить более подробную информацию и вызвать замерщика на дом.

Установка мебельных петель, регулировка фасада своими руками



Навеска фасадов, установка мебельных петель на них и регулировка – завершающий этап сборки корпусной мебели своими руками. От того, насколько ровно удастся отрегулировать распашные дверцы шкафов, зависит, будет ли мебель радовать своим эстетичным аккуратным видом. Или раздражать неровно выставленной фасадной частью и постоянным скрипом, сопровождающим процесс открытия и закрытия.

Правила установки мебельных петель

Как и в статье о видах мебельных петель, будем рассматривать установку четырехшарнирного крепежа, с тремя степенями регулировки.

Четырехшарнирная петля состоит из двух разъемных частей:

• Крепежная (монтажная) планка крепится к корпусу. При этом есть разница в разметке для внутренних (вкладных) и накладных петель.
• Сама петля фиксируется на фасаде посредством установки в специальное технологическое отверстие. Глубина отверстия порядка 12-13 мм, диаметр зависит от размера чаши. В основном используется фурнитура с чашей диаметра 35 мм, реже – 26 мм.

Правильная установка мебельных петель своими руками предполагает предварительный расчет нужного количества, в зависимости от высоты и ширины дверцы, ее веса.

Петли при количестве от трех штук на одну распашную дверцу распределяют на равном расстоянии друг от друга, при этом нужно отслеживать по разметке, чтобы крепежная планка не «попала» в полку.

От края фасада по корпусу обычно отступают 100 мм. Поскольку дверца всегда меньше на 3-4 мм, то для накладного варианта отступ до центра отверстия под чашу составляет порядка 98 мм.

Схема расчета количества мебельных петель для монтажа

Однозначно четкого ответа на вопрос, сколько петель требуется установить на один распашной фасад, нет. Каждый производитель фурнитуры и комплектующих дает свои рекомендации. Обычно схема расчета количества мебельных петель опирается на две величины, размер и вес двери:

• Высота двери определяет число точек соединения с коробом. При недостаточном числе петель дверь может выгнуть со временем. Ее ширина имеет не меньшее значение. Рекомендуется не закладывать в проект фасады, ширина которых слишком большая относительно высоты.
• Вес двери также играет определенную роль. Логично предположить, что фасад из ЛДСП, сверху которого будет еще приклеено зеркальное полотно, потребует дополнительный крепеж. Установка стандартного числа мебельных петель может оказаться неспособной выдержать увеличенный вес – тут потребуется усиление.

Стандартная схема установки мебельных петель следующая.



Ее можно придерживаться, если нет других рекомендаций от производителя.

Установка накладных мебельных петель с разметкой

Перед установкой не лишним будет сделать разметку, чтобы не ошибиться при засверловке, крепеже монтажной планки и чаши. Можно воспользоваться готовым шаблоном (кондуктором) или отмерить вручную. Учитываем следующие нюансы:

• Накладной фасад не полностью закрывает короб. С учетом зазора, например, для кухонного шкафа высотой 720 мм и шириной 400 мм, он будет иметь габариты 716х396 мм. А это значит, если по коробу для установки крепежной планки от края отступается по 100 мм, то по фасаду отступ будет меньше, равен 98 мм.
• Под четырехшарнирную петлю на дверце выбирается отверстие глубиной 11 мм. Сделать это можно с помощью сверла Форстера с подрезным краем и носиком, рассчитанным именно для установки мебельных петель (диаметр 26 или 35 мм). Специальные сверла имеют ограничитель, который не даст проткнуть лицевую часть насквозь при фрезеровке. При условии, конечно, что толщина фасада не менее 16 мм.
• Глубина крепления монтажной планки от края боковины шкафа при установке накладной мебельной петли составляет 37 мм. Расстояние между отверстиями у планки 32 мм.

Установка вкладных (внутренних) мебельных петель

Единственное отличие при установке вкладной мебельной петли – это крепеж монтажной планки на боковину шкафа. При стандартной толщине фасада, изготовленного из ЛДСП (16 мм), от края отступается 54 мм (к положенным 37 мм прибавляется толщина фасадного полотна и 1-2 мм на свободный ход, для возможности регулировки).

Регулировка мебельных петель своими руками

По сделанной схеме установки мебельных петель отдельно крепится монтажная планка на два самореза 3х16 мм и чаша (также на два самореза), на боковину короба и с внутренней стороны двери соответственно. После того, как мебель будет поставлена на отведенное место, приступают к навеске фасадов. Для этого плечо петли с чашей вдевается в крепежную планку и затягивается на фиксирующий винт. Сильно затягивать крепеж вблизи планки не стоит – весь он участвует в процессе регулировки мебельной петли своими руками.

Если полы завалены к центру, то скорей всего дверцы будут неплотно прижиматься к коробу. Регулировка мебельной петли по глубине позволяет притянуть их плотнее или, наоборот, ослабить прижим.

При неровных полах может пригодиться боковая регулировка (по горизонтали) в комбинации с вертикальной. С ее помощью можно выравнивать зазоры на двойных фасадах, более ровно выставить их относительно короба.

Также регулировкой «убираются» неприятные скрипы при открывании и закрывании. Подтягивать винты на петлях стоит время от времени – двери мебели под собственным весом неизбежно провисают. Своевременная регулировка продлит срок службы крепежной фурнитуры.

Регулировка мебельных петель

Привет, уважаемый читатель! Представляю Вашему вниманию инструкцию по регулировке мебельных дверок. Представьте, что уже завтра ваши глаза будут созерцать ровные зазоры вашей мебели. Причём это не результат вашей фантазии, а реальная возможность.



4 Секрета регулировки мебельных петель

1. При регулировке кухонных дверок, не важно с доводчиками петли или нет, всегда изначально выравниваешь вертикальные зазорырасстояние между дверками сверху вниз, а затем  дверки по высоте. Процесс пройдет быстрее, без исправления предыдущих действий. Ты исключишь “мартышкин труд”



2. Перед тем как отрегулировать петли убедись, что тумба или шкаф стоит или висит по уровню во всех плоскостях. Если нет, постарайся максимально приблизить положение изделия к необходимому. В идеале по горизонтали и вертикали  должен быть четкий уровень.



3. Чем меньше возможностей установить изделие по уровню, тем больше следует рассчитывать зазоры на фасадных дверках от габаритов шкафа. И наоборот, чем качественней ремонт в помещении тем меньше делаем фасадные зазоры. Оптимальный вариант 3-4 мм.



4. Неправильная присадкасверление фасада под чашку петли, сильно усложняет и в большинстве случаев делает невозможным правильную регулировку петель. Полностью я раскрою эту тему в ближайшем будущем, в отдельной статье.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Как регулировать вертикальный зазор

Открываешь дверку шкафа и обращаешь свое внимание на петли. Если на петлях стоит заглушка ее необходимо снять и ты увидишь два регулировочных болта с крестовой насечкой. Для работы лучше использовать крестовую отвёртку, а не шуруповёрт.



Вертикальное положение фасададверка шкафа регулирует ближний к краю  винт. Он поворачивает дверку влево и вправо. Выставляешь  одинаковое положение винтов на обеих петлях. Закрываешь фасад и смотришь на его положение относительно общих габаритовразмеров тумбы.



Если верхний угол наклонен вправо, тогда закручиваешь регулировочный болт верхней петли или выкручиваешь нижней петли. Т.е. болт регулирует противоположный по диагонали угол фасада. Корректируешь до необходимого результата.



ДО

ПОСЛЕ





Как регулировать дверку по высоте

Открой дверку и обрати внимание на крепеж петли к боковине шкафа. Эти два продолговатых отверстия, через которые притянута петля и являются регулировочными. Их размер позволяет поднимать и опускать фасадные дверки. Путем ослабления и затягивания саморезов.



Ослабляешь саморезы на обеих петлях. Затем поднимаешь или опускаешь фасад в необходимое положение и фиксируешь , затягивая саморезы на малых оборотах. Следишь за тем , чтобы саморез не провернулся в панели, иначе крепеж будет никакой.



Одно важное уточнение. Для этих целей использую только 16е саморезы PZ , они тонкие и с мелким шагом резьбы. Саморезы 16е PH толстые и с крупным шагом резьбы, что не позволяет выполнить повторный и качественный прижим петли к боковине.





Как регулировать фасады по плоскости

Давайте смоделируем ситуацию. При закрытой дверки нижний или верхний край не плотно прижимается к корпусу шкафа. И при нажиме пружинит в обратное положение. Существует не запланированная щель, между дверкой и шкафом.



Исправь  с помощью второго регулировочного болта. Ослабляешьраскручиваешь не до конца второй на петле с крестовой насечкой. Причем винт на петле противоположной по диагонали от пружинящего края. В открытом состоянии подтягиваем на 2-3 мм фасад на себя и затягиваем.



Закрываешь шкаф и проверяешь наличие незапланированной щели. Повторяешь действия если это необходимо. Рекомендую затягивать отверткой. Т.к. болт кроме регулировочной функции выполняет роль фиксирующего.



ДО

ПОСЛЕ





Итог

Теперь Вам известны необходимые приёмы. Хочу чтобы Вы подумали о том уважении, которое гарантированно получите от своих близких, после грамотной регулировки петель мебели в своём доме. Сделайте свою мебель еще прекрасней и наслаждайтесь жизнью в полный рост.





Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.
Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!





---



С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.





Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях







Фасадные опоры и структурные перемещения

Интерфейс между фасадом и структурой присущ облицованному зданию. Правильное функционирование соединений между ними, несомненно, имеет основополагающее значение для качества облицовки и здания в целом.

В этой статье обсуждаются опоры для различных типов фасадов, используемых в зданиях со стальным каркасом, типы кронштейнов и их функции, движения конструкции и их влияние на облицовку здания.Относится к зданиям в два и более этажа.

[наверх] Опоры ограждающих конструкций зданий

Практически для всех различных типов фасадов вес ограждающей конструкции и прикладываемые к ней боковые нагрузки воспринимаются основной конструкцией здания. Исключением являются малоэтажные здания с облицовкой из кирпича, в которых ограждающая конструкция может опираться на землю и каркас здания воспринимает только боковую нагрузку.Облицовка каменной кладкой, дождевики и изоляционная штукатурка обычно опираются на нижнюю часть. Сборная облицовка может иметь опору снизу или подвешиваться сверху. Навесные стены обычно навешиваются сверху.

Для всех типов облицовки основная конструкция несет вес, а опорная конструкция допускает относительное перемещение, так что отклонения основной конструкции не создают непреднамеренных нагрузок на систему облицовки.

Облицовка с опорой на нижнюю часть должна принимать отклонения опорной конструкции, выдерживать вертикальное перемещение балки наверху, в то же время она обеспечивает боковое ограничение и допускает боковое перемещение здания в плоскости облицовки.Верхнеподвесная облицовка (например, навесная стена) должна принимать отклонение опорной конструкции вверху, учитывать вертикальное движение конструкции внизу, обеспечивая при этом боковое ограничение и допускать боковое движение в плоскости облицовки.

Перемещения подлежат размещению

Если фасадный элемент ограничен структурой, например: на уровне промежуточного этажа двухэтажной стойки соединение также должно допускать вертикальное перемещение.

Отсутствие достаточного допуска для рабочих движений в соединениях между фасадом и конструкцией неизбежно приведет к передаче нагрузки через элементы ограждающей конструкции здания, на которые они не рассчитаны. Это может привести к утечкам, трещинам в хрупких элементах, нарушению соединений, короблению стоек и разрушению стекла.

Чтобы постоянно избегать этих потенциальных проблем, проектировщики зданий должны взаимодействовать с проектировщиками подрядчика по фасаду, чтобы понять их требования и ограничения их креплений.Конструкционные элементы должны быть выбраны таким образом, чтобы перемещения, которые должна выдерживать оболочка, были разумными, а необычные требования к перемещению не предъявлялись к облицовке, что могло бы привести к непредвиденным расходам. Они могли возникнуть, если бы перемещения были такими, что необходимо было спроектировать новые профили транца, чтобы приспособить их, а группа проектировщиков здания и консультант по стоимости предположили, что применяется обычное решение.

Обычно подробные сведения о перемещениях в здании предоставляются инженером-строителем в отчете, который может использоваться проектировщиками других элементов здания.Этот отчет имеет наибольшую ценность, если необходимо дать реалистичные оценки движения здания.

[вверху] Крепления к первичной конструкции

Поддерживаемые снизу ограждающие конструкции зданий, поддерживаемые на каждом уровне, передают вертикальные и поперечные нагрузки на основную конструкцию на уровнях пола как линейные нагрузки. Боковые нагрузки также применяются к нижней стороне перекрытия над полом, но эти нагрузки могут быть дискретными точечными нагрузками, приложенными через кронштейны.

Гравитационные нагрузки на ненесущие стены обычно прикладываются как дискретные точечные нагрузки через кронштейны, подвешенные к полу выше. Боковые нагрузки также применяются как точечные нагрузки на уровне пола.

Некоторые малоэтажные здания облицованы каменной кладкой, поддерживаемой на уровне земли, и, следовательно, на основную раму на верхних этажах не действуют гравитационные нагрузки. Однако на этих уровнях на основную раму передаются боковые нагрузки.

Боковые нагрузки передаются через горизонтальные ограничивающие скобы, которые не оказывают сопротивления вертикальному перемещению.

[вверху] Кронштейны и другие крепления

Гравитационные нагрузки, применяемые в качестве линейных нагрузок, либо поддерживаются непосредственно от плиты перекрытия, либо непрерывный угол выступа прикрепляется к краю плиты.Литые швеллеры часто используются для удержания болтов.

Направляющая в перекрытии стены из легкой стальной засыпки обычно укладывается непосредственно на верхнюю часть плиты и прикрепляется к ней с помощью дробеструйных креплений, передающих поперечные нагрузки. Трасса может быть установлена ​​в правильном положении относительно разметочной сетки, установленной на полу.

• Кирпичная облицовка поддерживается на непрерывном выступе под углом
  (Изображение любезно предоставлено Хальфеном Деха)

• Стальная опора для филенки

Кронштейны силы тяжести навесной стены прикладывают точечные нагрузки и обычно прикрепляются к верхней части плиты на краю пола и скрыты под полом с фальш-доступом.В качестве альтернативы кронштейны можно прикрепить к краям пола. Производители навесных стен обычно имеют собственную систему кронштейнов, которую можно регулировать в трех ортогональных направлениях.

Регулировка по горизонтали в плоскости и перпендикулярно плоскости навесной стены достигается с помощью литых каналов и зубчатых кронштейнов с прорезями и зубчатыми шайбами ​​соответственно или другими подобными средствами. Длина залитых каналов и продольных отверстий обеспечивает достаточную регулировку для получения точной линии. Допуски на установку облицовки могут быть в пределах плюс-минус 2 мм для сохранения внешнего вида стыков между панелями.

Боковые нагрузки передаются на гравитационные кронштейны с помощью клиньев или тройников в соответствующих пазах, которые обычно допускают вертикальную регулировку винтами.

Кронштейн с прорезями и зубчатыми шайбами ​​
(Изображение © Yuanda Europe)

[вверху] Ограничители

Удерживающие кронштейны обеспечивают боковую фиксацию облицовки здания и противостоят силам, нормальным к поверхности (давление и всасывание), но допускают относительное вертикальное перемещение между облицовкой и конструкцией.

Заполненные стены из легкой стали имеют фиксированные пальцы ступней, направленной вниз, к потолку этажа выше. Вертикальные стойки поддерживаются поперечно направляющей для головы, но зазор между вершинами стоек и перегородкой канала позволяет вертикальное отклонение верхнего этажа относительно нижнего.

В навесных ограждениях сдерживание неплоскостных нагрузок обеспечивается в нижней части стойки с помощью выступа, закрепленного в полости в профиле, который входит в зацепление с выступом внизу.Это обеспечивает средство передачи силы сдвига при одновременном осевом перемещении.

В тех случаях, когда стойки для навесных стен проходят непрерывно за пол, кронштейны на промежуточных уровнях пола обеспечивают сдерживание горизонтальных нагрузок, но допускают вертикальные перемещения, например, посредством вертикальных продольных отверстий.

[вверх] Влияние строительных допусков NSSS

Национальные технические условия на стальные конструкции (NSSS) устанавливают допустимые отклонения для смонтированных стальных конструкций.Регулировка, необходимая для установки облицовки с учетом допустимых отклонений, вытекает из значений NSSS и определяет длину прорезных отверстий и залитых каналов. Общий отвес многоэтажных колонн дает максимально допустимое отклонение центральной линии колонны относительно центра колонны в ее основании. Строка колонн на краю пола также может быть отклонена от вертикали и находится в пределах допустимого отклонения. Если также предполагается, что положение края пола может изменяться относительно положения колонн, это также должно быть учтено.

При определении максимального комбинированного отклонения следует учитывать, разумно ли предположить, что максимальные значения отдельных разрешенных отклонений могут сосуществовать. В этом случае следует добавить максимумы. Если это не так, например, потому что отклонения независимы и применяются к одному и тому же элементу, можно использовать другое средство комбинирования, такое как правило квадратного корня из суммы:

Где:

• D — комбинированное отклонение
• d _i — это индивидуальные отклонения
• n — количество индивидуальных отклонений

Если предполагается, что максимальное отклонение края пола между колоннами может сосуществовать с максимальным отклонением от вертикали здания и что допустимое отклонение края пола составляет то же значение, что и для положения луча в NSSS, таблица показывает требуемую регулировку.

Допустимые отклонения: край пола (мм)

Этажность	Отвес	Положение края	Регулировка
5 этажей 4,0м	30	5	± 35
10 этажей 4,0м	42	5	± 47
20 этажей 4,0м	60	5	± 65

Необходима регулировка как внутрь, так и наружу (плюс и минус), как показано на диаграмме

Необходимость регулировки внутрь и наружу

[вверх] Воздействие движения зданий

Монтаж облицовочной панели
(Изображение © Arup)

Движения здания, влияющие на облицовку, можно разделить на два класса:

• Движение, которое происходит один раз в процессе строительства;
• Движения, происходящие в течение срока службы здания.

Очевидно, что движения первого класса происходят только один раз, и в целом можно предположить, что они не являются обратимыми.

[вверх] Вертикальные перемещения

Монтаж навесной стены происходит после заливки бетонного пола, так что залитые каналы находятся на месте. Кронштейны гравитации крепятся к линии и приблизительному уровню. Допуски на установку по линии и отвесу не превышают 2 мм. Первая панель устанавливается и выравнивается с помощью регулировочных винтов в креплении кронштейна.Последующие панели возводятся таким образом, чтобы разделенные стойки входили в контакт друг с другом, и выравниваются по уровню, постепенно огибая здание.

Закрывающая панель сдвигается вертикально вниз между уже установленными панелями с обеих сторон.

После установки облицовка должна выдерживать движения здания и продолжать работать. Перемещения возникают в результате укорачивания колонны, прогиба балки из-за наложения статических и динамических нагрузок, а также тепловых эффектов. Расчетные значения перемещений были разделены на те, которые происходят во время строительства после установки облицовки, и те, которые возникают при эксплуатации, и приведены в таблицах.

Вертикальные перемещения во время строительства (мм)

Укорочение колонны из-за продолжающегося строительства над установленной облицовкой (будет происходить в высотных зданиях)	0,6
Укорочение колонны за счет установки элементов отделки	0,3
Постоянный прогиб полов из-за установки элементов отделки	3,2

Вертикальные перемещения в рабочем состоянии (мм)

Укорочение колонны из-за временной нагрузки	2.2
Прогиб краевых балок из-за временной нагрузки	25
Тепловое перемещение облицовки из-за колебаний температуры	+ 3,8 / -3,3
Тепловое перемещение каркаса из-за колебаний температуры (может возникнуть, если здание законсервировано)	+ 1,4 / -0,7

Опора сборных панелей

Предполагается, что колонны из стали марки S355 с классом прочности 4. Высота этажа 0м по сетке 9м. Значения прогиба балки основаны на пролете / 360, предлагаемом пределе, приведенном в национальном приложении Великобритании к BS EN 1993-1-1 ^[1] для расчетных вертикальных прогибов при характерных комбинациях нагрузок из-за переменных нагрузок.

Для жестких панелей с опорой снизу, таких как сборный железобетон или каменная кладка, должны быть предусмотрены деформационные швы наверху панели между панелью и конструкцией, расположенной выше, чтобы обеспечить прогиб балки.

[вверх] Боковые перемещения в эксплуатации

Боковое смещение здания из-за ветровой нагрузки приводит к деформации сдвига облицовочных панелей по бокам здания параллельно направлению ветра.Если принять боковое смещение H / 500, то боковое смещение на 4,0 м этаже составит 8 мм.

[вверху] Возможное влияние отклонения балки

Движения открытия и закрытия

Потенциальный эффект отклонения краевых балок исследуется на примере модульных навесных стен. Аналогичные эффекты применимы и к другим системам облицовки. В модульных навесных стенах и блокирующие фрамуги, и стыки стоек требуются для того, чтобы приспособиться к движениям рамы во время эксплуатации и сохранить водонепроницаемость.Если занятые этажи находятся рядом с незанятыми этажами, будут происходить движения открытия и закрытия.

Чрезмерные закрывающие движения приведут к передаче нагрузки через элементы облицовки, не предназначенные для ее выдерживания; чрезмерное открывание может привести к нарушению герметичности фрамуги. Допуски в навесной стене, рассчитанные на движение в процессе эксплуатации, не должны использоваться для размещения элементов каркаса, выходящих за пределы согласованных допусков.

Отклонения от динамической нагрузки в краевой балке толщиной 25 мм можно компенсировать панелями навесных стен двумя различными способами.В модульной навесной стене с разделенными, блокированными стойками, где стеклопакет прикреплен к раме с помощью структурного силикона, нагрузка передается на кронштейн на одной стороне панели, когда балка принимает свою изогнутую форму. Смежные панели скользят друг относительно друга вертикально, образуя ступеньки между соседними панелями.

Деформация панели из-за прогиба балки

В ограждающих конструкциях из оконных занавесей и единичных ненесущих стенах, где остекление не склеено силиконом, панели деформируются при сдвиге, и ступенек между соседними панелями не возникает.Остекление обычно поддерживается около вертикальных краев стеклопакета. Деформация сдвига панели навесной стены, таким образом, приведет к вращению остекления по наклону опорного транца, что может привести к поломке стекла, если произойдет контакт между стеклом и стойками.

[вверху] Влияние деформации панели на фальц остекления

Фальц остекления — это канал, в котором находится стеклопакет и который полностью перекрывает стеклопакет.Зазор между стеклопакетом и задней частью фальца остекления и размер перекрытия учитывают перемещение стекла относительно обрамляющих его стоек и фрамуг.

Фальц на остекление

Влияние деформации панели на стеклопакет

Величина относительного перемещения и, следовательно, теоретически необходимая глубина фальца остекления зависит от пропорций стеклопакета и деформаций панели.

На схеме (справа) d — минимальный зазор между стеклопакетом и рамой и минимальное перекрытие для предотвращения расцепления и

d = δ _v (h / b) + δ _h (h / h _s )

Для теоретических перемещений уже рассмотренных величин (максимальное относительное отклонение на панели шириной 1500 мм: δ _v = 14 мм и горизонтальное отклонение на одном этаже: δ _h = 8 мм) и остекление во всю высоту размером 2,6 м x 1 .3 м на высоте 4,0 м:

d = 14 x (2,6 / 1,3) + 8 x (2,6 / 4,0) ≈ 33 мм

Таким образом, фальц остекления должен иметь глубину не менее 66 мм.

Для стеклопакетов площадью 1,3 м потребуется фальц остекления глубиной не менее 34 мм.

На практике фальцы остекления намного меньше, но стекла ломаются очень редко, что позволяет предположить, что деформации панелей также намного меньше.

[вверху] Влияние смены владельца на теоретический прогиб краевой балки

Ниже приведен пример изменения арендатора, включающего отделку нового арендатора на одном этаже здания с использованием значений перемещений во время строительства и в процессе эксплуатации, приведенных в таблице выше.Движение закрытия было показано как положительное; начальные движения показаны как отрицательные. Прогибы балок на основе пролета / 1000 также были сведены в таблицу.

Эти движения происходят при опорожнении и разборке пола и меняются на противоположные при установке и повторном заселении. Закрывающие движения из-за укорачивания колонны под отделку и временные нагрузки 2,5 мм уже произошли. Показанные случаи возникают, если максимальные тепловые перемещения совпадают с изменением занятости.

Механизм

Механизм	Открытие		Закрытие
	мм	мм	мм	мм
Отклонение луча	л / 360	л / 1000	л / 360	л / 1000
Отклонение краевой балки (служебные, фальшпол, потолок)	-3.2	-1,2	3,2	1,2
Прогиб краевой балки (временная нагрузка)	-25,0	-9,0	25,0	9,0
Термическое расширение / сжатие оболочки	-3,3	-3,3	3,8	3,8
Итого	-31,5	-13,5	32,0	14.0

Максимальное закрытие относительно установки составляет 32,0 + 2,5 = 34,5 мм для балок пролета 9 м с пределом прогиба пролета / 360. Как и ожидалось, отклонение краевой балки является доминирующим компонентом, составляющим около 82% движения в этом случае.

Максимальный прогиб в раздельных фрамугах
(Изображение любезно предоставлено Arup)

Разделенные фрамуги в единых панелях навесных стен должны допускать вертикальное движение, сохраняя при этом непроницаемость для погодных условий.Верхняя и нижняя части фрамуг сцепляются. Прокладки в карманах обеспечивают герметичность. Как видно из эскиза на чертеже, чрезмерное закрытие приводит к контакту между верхним и нижним ригелями, что делает возможным нежелательную прямую вертикальную передачу нагрузки через контактирующие поверхности. Чрезмерное открытие приводит к разъединению верхнего и нижнего фрамуг и прямой путь от экстерьера внутрь здания.

Максимальный прогиб, который может быть умещен в типичных модульных панелях навесных стен, установленных с правильными допусками и зазорами, составляет около 15 мм, как показано на рисунке (справа), а в системах настенных навесных ограждений он еще ниже — около 8 мм.

Подобные вопросы актуальны и для других видов облицовки. Мастичные герметики часто используются в деформационных швах в кладке и сборном железобетоне. Уплотнения должны оставаться работоспособными как при открытии, так и при закрытии.

[вверху] Реалистичные отклонения луча

Из вышеизложенного следует, что навесная стена с остеклением, которое не связано силиконом с рамой, не способна противостоять деформациям, возникающим в результате теоретических максимальных перемещений краевых балок из-за временных нагрузок.Кажется очевидным, что предел прогиба пролета / 360 нереален для краевых балок, поддерживающих облицовку, и что прогибы такой величины на практике не возникают. Для этого есть две возможные причины:

• Фактические временные нагрузки в зданиях меньше заданных временных нагрузок.
• Балки с номинальной простой опорой обеспечивают достаточную концевую фиксацию для значительного уменьшения прогиба балки.

Хорошо известно, что фактические временные нагрузки в офисных зданиях часто меньше заданных временных нагрузок, и этот факт является одной из причин того, что здания, облицованные навесными стенами с конструкцией, аналогичной показанной на иллюстрации, по-видимому, не испытывают проблем. Также известно, что на практике балки с номинальной простой опорой в традиционной конструкции могут обеспечивать степень концевого закрепления, которая будет достаточной для значительного уменьшения отклонения балки. Полная фиксация приведет к прогибу в середине пролета, составляющему одну пятую от прогиба с простой опорой; фактическое отклонение будет где-то между этими двумя значениями. Публикация SCI 183 обсуждает этот вопрос.

Эти два эффекта явно приводят к значительному уменьшению прогибов, которые могут составлять примерно пролет / 1000 для единичной навесной стены для балки пролета 9 м.Этот факт, несомненно, является причиной того, что было немного случаев, когда чрезмерные прогибы несущей конструкции вызывали проблемы с навесными стенами.

[вверх] Список литературы

1. ↑ NA + A1: 2014 по BS EN 1993-1-1: 2005 + A1: 2014. Национальное приложение Великобритании к Еврокоду 3: Проектирование стальных конструкций Общие правила и правила для зданий, BSI

[вверх] Ресурсы

[вверху] См.

Также

Программа улучшения коммерческих фасадов | Г. Прово, UT

Программа улучшения коммерческих фасадов | Город Прово, штат Юта

Пожалуйста, включите JavaScript в вашем браузере для удобства пользователей.

Программа улучшения коммерческих фасадов (Грант на фасад — CFIP) Основная цель Программы улучшения коммерческих фасадов — помочь предприятиям Прово улучшить внешний вид их зданий, которым не менее 30 лет, и помочь оживить Прово.

Сумма гранта
До 50 000 долларов в зависимости от созданных рабочих мест.

Соответствующие фонды
Владелец здания или бизнеса должен соотносить каждые 3 доллара грантовых средств с 1 долларом других средств, потраченных на соответствующие критериям улучшения.

Допустимые виды деятельности

• Ремонт кирпичной кладки и повторная наладка строительных швов
• Очистка, удаление краски и водоотталкивающая обработка внешней отделки
• Монтаж, покрасочный ремонт или замена внешней отделки
• Ремонт, замена или сохранение оригинальных, исторически значимых архитектурных деталей
• Установка, ремонт или замена карнизов, водоводов, водостоков, водосточных труб, витрин, дверей, навесов, навесов, освещения, декоративных деталей, карнизов / стен парапетов
• Затраты на архитектор / дизайн, знаки, доступность ADA и сборы за разрешение на строительство.

мероприятия Проекты должны быть в Прово Сити. Проект также должен значительно улучшить внешний вид, создавать рабочие места или соответствовать другим стандартам и подлежит утверждению в соответствии с условиями и условиями.

Скачать приложение , руководство по программе или брошюру .

КОНТАКТНАЯ ИНФОРМАЦИЯ

Жилищный отдел — (801) 852-6160

ЧАСОВ РАБОТЫ

Понедельник — четверг
7:00 — 18:00

МЕСТО

К югу от центра города, здание
330 Вт 100 S
Прово, UT 84601

Город Норт-Платт

Цель программы улучшения фасада

Программа грантов на улучшение фасада города Норт-Платт поощряет прямые инвестиции в внешний вид зданий в центре города, предлагая финансовые стимулы владельцам зданий и / или арендаторам для ремонта или восстановления их исторических фасадов.

Центр города Норт-Платт является центром сообщества и домом для государственных служб, магазинов и ресторанов. Экономическое здоровье, воспринимаемое или фактическое, играет большую роль в впечатлении людей о центре города.

Видимые инвестиции в коммерческую недвижимость в центре города не только улучшают восприятие этого района жителями и гостями, но и способствуют улучшению соседних зданий и предприятий. Эти улучшения привлекают новые предприятия, способствуя росту торговли и рабочих мест, создавая основу для новых возможностей развития.

Успех грантовой программы North Platte на улучшение фасада зависит от уровня заинтересованности частного сектора. Торговцы, владельцы зданий, жители, профессионалы и инвесторы должны работать вместе, чтобы улучшить имидж и деятельность своего бизнеса, а также улучшить физическое состояние своих зданий.

Соответствующие критериям объекты недвижимости

Приемлемая территория включает коммерческую недвижимость возрастом от 50 лет и старше в пределах границ от 1 ^st Street до 13 ^th Street и от North Vine до North Walnut Street.

Соответствующие критериям кандидаты

Арендаторам и владельцам бизнеса рекомендуется обращаться за помощью, даже если они не имеют доли собственности в здании. Арендатор / заявитель должен получить письменное разрешение от собственника на подачу заявления. Собственник недвижимости и арендатор могут подать заявку на финансирование отдельных работ в одном и том же здании. Например, владелец здания может пожелать заменить окна, а арендатор может пожелать заменить вывески.

Документы

Руководство по программе и процесс подачи заявок

Грант на фасад »Моксвилл NC

Город Моксвилл

Программа поощрительных грантов для фасадов

Обзор:

Город Моксвилл предназначен для ремонта и восстановления коммерческих структур в Центральном деловом районе. Имея это в виду, городские власти готовы предоставить гранты на внешний ремонт с целью оказания помощи в восстановлении некоторых существующих коммерческих структур, при условии, что Получатель согласен с определенными условиями. Городской служащий, Координатор по развитию сообществ (CDC), назначен администратором программы поощрительных грантов для фасада, чтобы облегчить этот процесс.

Гранты предоставляются в размере 50% от общей стоимости проекта, до 1500 долларов США. К участию принимаются проекты любого денежного формата. Чтобы иметь право на получение гранта, получатели должны подать предложение в CDC. Сюда входит текущая фотография внешнего фасада, планы проекта, смета подрядчика на общую стоимость проекта, а также спецификации или другую соответствующую проектную документацию, включая копию разрешения на строительство, если применимо

Назначение:

Обеспечить экономические стимулы для:

• Отремонтировать фасады частных коммерческих зданий в центре Моксвилля
• Поощрять соответствующие дизайнерские проекты, в которых используется реконструкция существующей собственности в сочетании с введением совместимого нового дизайна
• Сохранение уникального исторического характера этих зданий
• Повышение экономического возрождения центра города и продвижение дальнейший рост

определение:

Фасад — Фасад определяется как отдельная витрина или сторона здания, которая обращена к полосе отвода или иным образом видна публике. Будут рассмотрены проектные предложения, касающиеся фасадов, выходящих на переулки и задние входы, хотя они и считаются менее важными.

Источник финансирования:

Соответствующие поощрительные субсидии в центре Моксвилла стали возможными благодаря ассигнованию Совета уполномоченных Моксвилля. Владельцы недвижимости в Моксвилле, входящие в Национальный фонд охраны памятников старины, также могут иметь право на получение налоговых льгот на сохранение памятников старины. В рамках программы North Carolina Main Street владельцы недвижимости могут получить помощь в подаче заявления на получение этих кредитов.Это не входит в программу субсидирования фасадов. Для получения дополнительной информации свяжитесь с CDC.

Право на участие:

Владелец или арендатор должен находиться в определенной части центра города Моксвилл (подробности см. На карте ниже).
Владельцы или арендаторы с письменного разрешения владельца могут запрашивать гранты.
Любые улучшения фасада считаются частью самого здания. и Город не будет нести ответственности в случае возникновения споров.
Здания должны быть зонированы для коммерческого использования
Дополнительные гранты могут быть предоставлены в течение полного календарного года после даты утверждения предыдущего гранта
Могут быть сделаны исключения для новых предприятий или владельцев, переезжающих в помещения, получившие грант в течение последнего календарного года

Примеры приемлемых улучшений включают, но не ограничиваются:

• Окна
• Навесы
• Двери
• Наружное освещение
• Вывески для бизнеса
• Входы

Примеры неприемлемых улучшений включают, но не ограничиваются:

• Кровельные проекты
• Ремонт интерьера
• Электромонтажные работы
• Наружная мебель
• Навесы с нанесенными трафаретной печатью / нанесением деловых знаков
• Тротуары
• Работа с материалами, не соответствующими исходной структуре

Рекомендации и требования:

Стандарт министра внутренних дел по восстановлению следует использовать в качестве руководства при улучшении фасада здания. CDC предоставит их полностью всем квалифицированным получателям, но вот некоторые основные моменты.

До

• Сохранить исторический облик здания
• Сохранить изменения в первоначальном здании, имеющие историческое значение
• Сохранить отличительные исторические черты здания

Не рекомендуется

• Используйте химические или физические средства обработки, которые могут нанести значительный ущерб зданию или его деталям.
• Используйте виниловый сайдинг.
• Добавьте все, что может повредить историческую целостность здания. архитектурная целостность всего фасада здания с сохранением тех элементов, которые повышают эстетические качества здания.
• Все предложения по проекту реконструкции будут соответствовать всем применимым строительным нормам, требуемым городом Моксвилл и штатом Северная Каролина.
• Знаки с фирменным наименованием или логотипом могут быть разрешены в проектных предложениях, в зависимости от конкретного дизайна знака и его соответствия постановлениям подписи

Помощь и ресурсы:

• Получатели могут получить рекомендации по архитектурным и планировочным услугам от CDC.
• Городская помощь носит только рекомендательный характер, и городские власти и CDC не несут ответственности за любой ущерб или другие расходы, связанные с проектом.
• Получатели также могут получить поддержку от UNCG. , предоставляемых в рамках программы NC Main Street.
• Услуги по дизайну бесплатны и доступны в течение календарного учебного года.
• Получатели также могут нанимать сторонние фирмы для выполнения проектных работ.
• Любые затраты, понесенные в связи с любыми проектными работами, могут быть включены в общую стоимость проекта.

Процесс подачи заявки на грант:

1. Получатель встречается с CDC для обсуждения проектного предложения и ознакомления с эскизами предлагаемого проекта
2. Получатель затем заполняет заявку и отправляет ее городу на утверждение вместе с соответствующими документами (проектное предложение, смета подрядчика и т. Д. .)
а. Предложения ДОЛЖНЫ быть одобрены городскими властями до начала работ.
b. Нарушение этого приведет к лишению получателя права на получение гранта
3. Проекты должны быть завершены в течение 6 месяцев с момента уведомления получателя об утверждении гранта
4. По завершении проекта копии оплаченных счетов, аннулированные чеки и фотографии (до и После) завершенный проект необходимо отправить в CDC.
5. CDC, как агент города, будет проверять выполненные работы и, при условии, что работа выполнена в соответствии с соглашением о гранте, запрашивать грант на половину (1/2) фактической стоимости проекта или полная сумма гранта (1500 долларов США), в зависимости от того, какая сумма меньше.

Загрузите, прочтите и распечатайте заявку на грант

Заявка на грант на фасад города Моксвилл

ОБНОВЛЕННАЯ-ФАСАД-ГРАНТ-ФОРМА

Получить обзор фасада | Сервис

Обзор услуг

На некоторых улицах в Центре города изменения фасадов и новое строительство вызывают необходимость пересмотра фасада. Этот процесс гарантирует, что застройка соответствует своему окружению и добавляет пешеходных ощущений.

Рецензент оценивает архитектурные материалы, отделку и цвета предложения. Они также оценивают размер и расположение окон, а также видимость входов в здание. Кодекс Филадельфии определяет участки улиц, которые требуют проверки фасадов. В их числе:

• Брод-стрит.
• Маркет-стрит.
• Каштановая ул.
• Уолнат-стрит.

Вы можете запросить концептуальный анализ на этапах планирования вашего проекта.Заявки на получение разрешения на строительство также могут инициировать проверку фасада.

Этот процесс отличается от проверки фасада гаража.

Кто

Среди соискателей:

• Разработчики.
• Архитекторов.
• Инженеры.
• Экспедиторов.

Защитники исторического наследия и общественные группы также занимаются проверкой фасадов.

Где и когда

Офис Городской комиссии по планированию Филадельфии (PCPC) находится по адресу:

1515 Арка ул.
13-й этаж
Филадельфия, Пенсильвания 19102

Часы работы: с понедельника по пятницу с 8:30 до 16:00.

Стоимость

За концептуальную проверку фасада плата не взимается. Когда вы подаете заявку на получение разрешения на строительство, стоимость проверки фасада входит в его стоимость.

Как

Проверка фасадов с персоналом PCPC может быть проведена в форме внебиржевой консультации без предварительной записи, или проверка также может быть проведена в электронном виде через eCLIPSE.Персоналу PCPC может потребоваться встреча для крупных или сложных предложений. Вы должны принести на рассмотрение или отправить в eCLIPSE следующие материалы:

• Фасадные чертежи с указанием основных размеров и этикеток с указанием материалов, отделки и цветов. При ремонте следует различать существующие материалы и новые материалы. Принесите несколько бумажных копий для проверки без рецепта.
• Лист или доска с описанием ваших строительных материалов. Фотографии материалов должны быть включены вместе с названиями производителей и продуктов.Или вы можете принести образцы физических материалов.
• Фотографии существующего здания или участка.
• Фотографии соседних зданий по обе стороны.
• Заявление на получение разрешения на строительство.

После того, как персонал PCPC выдаст одобрение, Департамент лицензий и инспекций (L&I) продолжит процесс выдачи разрешений.

Вопросы?

Если у вас есть вопросы, свяжитесь с сотрудниками Городской комиссии по планированию по телефону (215) 683-4615.

com.ibm.commerce.inventory.facade.datatypes

AcknowledgeInventoryRequirementDataAreaType	Представление модельного объекта « Подтверждение типа области данных требования инвентаризации ».
Подтверждение InventoryRequirementType	Представление модельного объекта « Подтвердить тип требования инвентаризации ».
ChangeInventoryAvailabilityDataAreaType	Представление объекта модели « Изменить тип области данных доступности инвентаризации ».
ChangeInventoryAvailabilityType	Представление объекта модели « Изменить тип доступности инвентаря ».
DocumentRoot	Представление объекта модели « Корень документа ».
ExpectedInventoryDetailExternalIdentifierType	Представление объекта модели « Тип внешнего идентификатора ожидаемой информации о запасах ».
ExpectedInventoryDetailIdentifierType	Представление объекта модели « Ожидаемый тип идентификатора сведений о запасах ».
ExpectedInventoryDetailType	Представление объекта модели « Ожидаемый тип сведений о запасах ».
ExpectedInventoryRecordType	Представление объекта модели « Ожидаемый тип записи инвентаризации ».
ExpectedInventoryType	Представление объекта модели « Ожидаемый тип инвентаризации ».
FulfillmentCenterInventoryAvailabilityType	Представление объекта модели « Тип доступности инвентаризации центра выполнения «.
GetInventoryAvailabilityDataAreaType	Представление объекта модели « Получить тип области данных доступности инвентаризации ».
GetInventoryAvailabilityType	Представление объекта модели « Получить тип доступности инвентаризации ».
InventoryAdjustmentCodeType	Представление модельного объекта « Тип кода корректировки ».
InventoryAdjustmentType	Представление модельного объекта « Тип корректировки ».
InventoryAvailabilityType	Представление модельного объекта « Тип доступности ».
InventoryFactory	The Factory для модели.
инвентарная упаковка	Пакет для модели.
Инвентарь Пакет.Литералы	Определяет литералы для метаобъектов, представляющих каждый класс, каждая особенность каждого класса, каждое перечисление, и каждый тип данных
InventoryReceiptType	Представление модельного объекта « Тип квитанции ».
ProcessInventoryRequirementDataAreaType	Представление объекта модели « Process Inventory Requirement Data Area Type ».
ProcessInventoryRequirementType	Представление объекта модели « Тип требования инвентаризации процесса ».
ОтветитьInventoryAvailabilityDataAreaType	Представление объекта модели « Ответить на тип области данных доступности инвентаризации ».
ОтветитьInventoryAvailabilityType	Представление объекта модели « Ответить на доступность инвентаризации «.
ShowInventoryAvailabilityDataAreaType	Представление объекта модели « Показать тип области данных доступности инвентаризации ».
ShowInventoryAvailabilityType	Представление объекта модели « Показать тип доступности инвентаря ».
SyncInventoryAvailabilityDataAreaType	Представление объекта модели « Синхронизация области данных доступности инвентаризации, тип ».
SyncInventoryAvailabilityType	Представление объекта модели « Sync Inventory Availability Type ».

Программа грантов на восстановление фасадов | Raleighnc.gov

Этого нельзя отрицать; первые впечатления действительно важны. То, что ваши клиенты и, что еще важнее, видят ваши потенциальные клиенты, когда смотрят на ваш бизнес с улицы, может улучшить или разрушить ваши отношения с ними. Но с учетом расходов, связанных с развитием любого типа предприятия на сегодняшнем рынке, кто может позволить себе беспокоиться о том, как выглядит бизнес за пределами? Вы можете это сделать с помощью города Роли.

Основанная в 1980-х годах для оказания помощи предприятиям и владельцам недвижимости в центре города Роли и старых коммерческих районах, программа грантов для фасадов помогла более чем 100 предприятиям обрести новое «лицо» в том, как они продвигают свои товары и услуги. Предоставляя скидку на гранты до 10 000 долларов на каждый проект, эта программа позволяет предприятиям любого размера обновлять внешний вид существующих зданий; возвращая им былую славу или изобретая заново для увлекательных новых направлений.

Финансирование и право на участие

Как работает программа грантов по фасаду?
Предприятия, расположенные в приоритетных для экономического развития районах Роли, могут использовать средства для определенных внешних улучшений зданий, включая освещение, вывески или навесы, фрески и предметы искусства. Компании должны придерживаться определенных руководящих принципов проектирования и иметь все необходимые разрешения, чтобы иметь право на участие.

Какие типы улучшений требуют финансирования?
Грант на фасад доступен для следующих улучшений:

Элементы фасада:	Предметы искусства и росписи:
Удаление накладных фасадов (например, алюминиевых панелей) Ремонт или замена окон, дверей и карнизов Ремонт или замена фасадных материалов Новые вывески Новые маркизы Наружное освещение Наружная окраска (при больших усилиях по восстановлению) Затраты на проектирование и строительство	Гонорары артистов Расходы на оплату труда и аренду оборудования Строительные и материальные затраты Расходы на внешнюю покраску и освещение.

Текущее обслуживание НЕ имеет права на финансирование в рамках программы грантов фасадов.

На какое финансирование я имею право?

• Для предприятий, расположенных в районе Университетской деревни, доступны скидки в размере от до 10 000 долларов или 50% от внешних затрат на восстановление (в зависимости от того, что меньше).
• Для предприятий в Приоритетных областях экономического развития может иметь право претендовать на до 5000 долларов США или 50% от внешних затрат на восстановление (в зависимости от того, что меньше).

Чтобы узнать, находится ли ваш бизнес в приоритетных областях экономического развития и имеет ли право на получение гранта, введите свой адрес ниже.

Критерии

Как я могу претендовать на грант фасада?
Для тех, кто находится в пешеходном деловом оверлейном районе Университетской деревни, должны быть выполнены следующие критерии:

• Соответствие руководящим принципам проектирования в University Village Streetscape Plan
• Что касается других подходящих районов, они должны соответствовать критериям применимого плана городского пейзажа для района, в котором расположен бизнес.

  No related posts.
