инструкция и пошаговое описание работ
Многие из нас на даче пользовались простым ручным шнековым буром. А если отверстие в земле надо сделать глубже, а грунт очень плотный? Или надо пробурить много отверстий под столбы для возведения забора? Как раз для таких ситуаций, для экономии сил и времени мы предлагаем Вам сделать компактный бур из бензопилы. Необходимо совместить два узла — роторный привод на бензиновой тяге и шнек.
Для изготовления бура из бензопилы нам понадобятся:
- бензиновый двигатель от бензопилы
- редуктор для изменения передаточного отношения и крутящего момента
- шнековый бур
- металлическая труба
- дисковая пила «болгарка»
- дрель
- сварочный аппарат
Расчет необходимо сделать для проверки совместимости параметров бензинового двигателя и редуктора. Вал двигателя вращается с очень большой скоростью. Задача редуктора эту скорость понизить, при этом возрастает мощность, которая как раз и нужна для бурения плотной и вязкой земли.
Проверив расчетом теоретическую совместимость двигателя с редуктором, начинаем сборку изделия — соединяем шнековый бур с бензопилой. Для надежного крепления элементов бензобура надо изготовить прочный корпус-каркас. Для этой цели используем металлическую трубу. Делаем на трубе поперечные надрезы глубиной немного больше радиуса трубы. Чтобы труба легко сгибалась, надо сделать около 5 надрезов на расстоянии 5 мм друг от друга. Если прямой угол не получается из-за слишком широких фрагментов трубы, расточите прорези болгаркой.
каркас мотобура с редуктором
Две металлические рамки надо соединить одну над другой так, чтобы получилась фигура, напоминающая усеченную пирамиду, расстояние между рамками должно составлять 30 см. Углы рамок соединяем сваркой четырьмя отрезками металлической трубы. В центре получившейся конструкции разместится двигатель и редуктор.
Указанные выше размеры, углы и взаимное расположение элементов конструкции могут отличаться в каждом конкретном случае, поскольку нам неизвестны габариты узлов, которые Вы будете использовать.
Перед тем, как закрепить двигатель в сварной рамочной конструкции, надо решить, будет ли он съемным или стационарным. Если у Вас есть планы использовать бензиновый двигатель где-то еще — например, в той же бензопиле, то двигатель должен быстро и просто сниматься.
Для временной, но надежной фиксации двигателя можно использовать разные методы — болты с гайками, прижимную рамку, хомуты, скобы и т.д. Если Вы смогли изготовить сварную крепежную раму из металлических труб, то выбрать способ надежного крепления двигателя с возможностью его быстрого демонтажа не станет проблемы. Как и в случае с рамой точных размеров элементов крепления мы дать не можем, все подобные конструкции получаются индивидуальными при некотором внешнем сходстве.

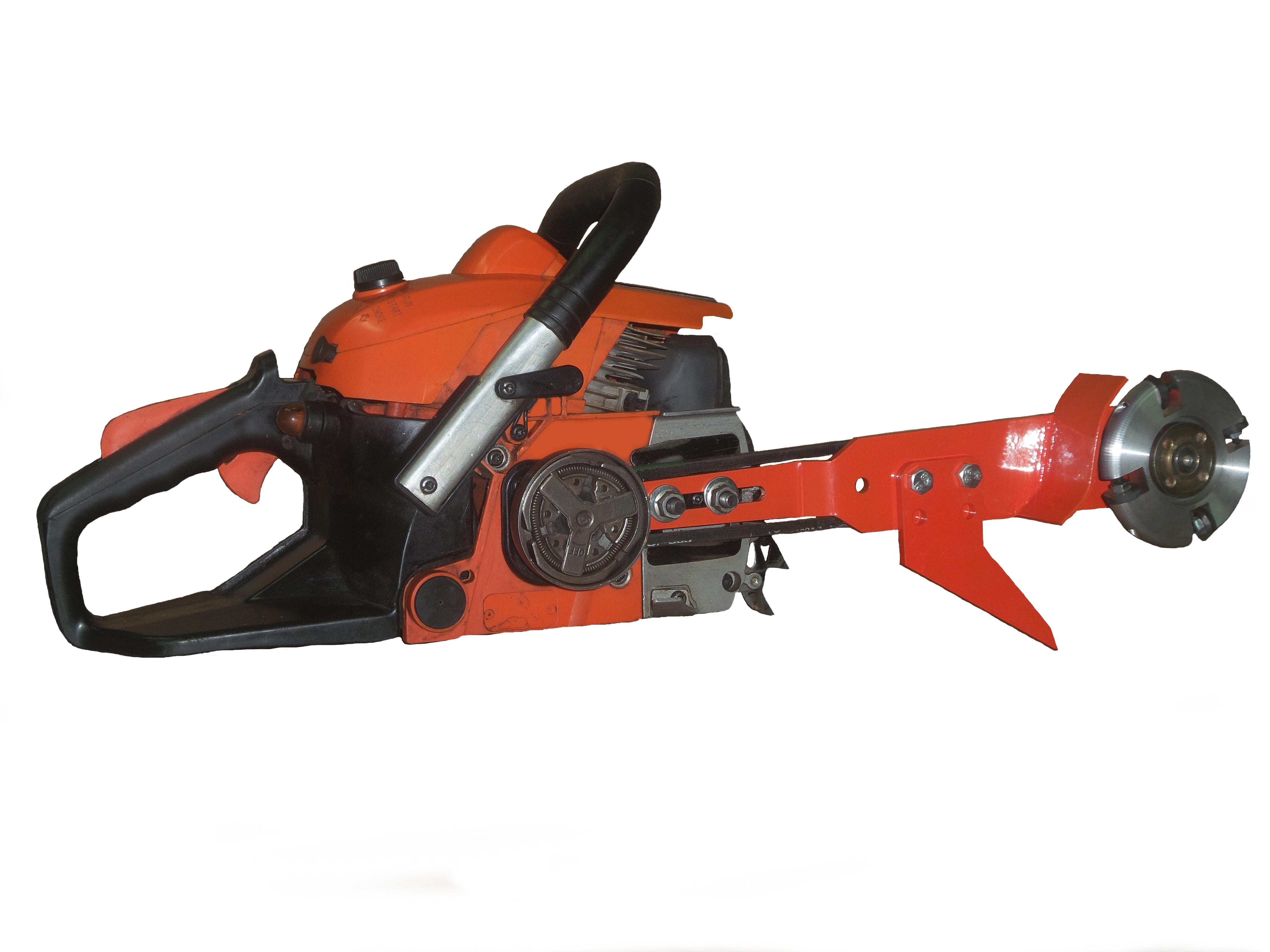

общий вид мотобура
Из общего можно лишь обратить внимание на то, что корпуса бензиновых пил изготавливаются из пластика. Мягкость данного материала усложняет организацию надежной сборно-разборной системы фиксации двигателя и редуктора в раме, учитывая сильную вибрацию изделия в рабочем режиме. Не забудьте удобно разместить узел управления дроссельной заслонкой.
Наверное, у многих лежат в сараях и кладовках старые бензопилы типа «Дружба».
Некоторые старые советские пилы достаточно габариты, что предполагает увеличение размеров бензобура. Перед началом работ прикиньте, будет ли удобно управлять такой конструкцией. В остальном же бензопилы «Дружба», «Урал» и им подобные вполне подходят для нашей задачи.
Чтобы передать крутящий момент от мотора к редуктору специалисты и практики не рекомендуют применять цепную передачу.
Данное решение не очень надежно и небезопасно. Лучше всего для передачи усилия с двигателя на редуктор использовать промежуточный вал. Деталь эта не очень сложная, и если Вам не удастся ее найти, то можно заказать знакомому токарю.
Часто возникает вопрос об использовании гибкого вала. Удобство такой детали очевидно — не нужно точно подгонять расположение двигателя и редуктора, Вы можете разместить их по своему усмотрению. Однако в отличие от жестких металлических деталей любые гибкие изделия имеют пониженную механическую прочность и надежность. В принципе гибкий вал использовать в самодельном буре на бензиновом двигателе можно. Вопрос лишь в том, какой будет скорость вращения и какое максимальное усилие будет приложено к валу. И что случится со все конструкцией, если это усилие будет приложено. В любом случае гибкий вал должен быть отделен от оператора прочным защитным кожухом.
цепь редуктора мотобура
Конструкция будет проще, если гибкий вал должен передать вращение не от двигателя к редуктору, а от редуктора к буру.
В этом случае вал можно спрятать в трубе, играющей одновременно роль силового элемента конструкции и защитного кожуха. Скорости вращения при таком варианте ниже. Учитывая гибкость вала, можно при необходимости создать нестандартную конструкцию, где бур и привод не будут соосны.
Шнековый бур должен быть закреплен очень надежно. Сделать это проще, чем зафиксировать двигатель в раме. В качестве прочного конструктивного элемента чаще всего выступает металлическая труба. Бур крепится к валу не стационарно, а так, чтобы его можно было снять и заменить на изделие другой конфигурации — змеевик, долото, бур-ложка и др. Для съемного крепления бура можно использовать шпильки и шпонки.
бур из дрели
Немного дополним наш рассказ: бензиновый двигатель может быть взят не только от бензопилы, но также от газонокосилки, триммера и т.д. Вы можете использовать любой роторный привод — например, электрический.

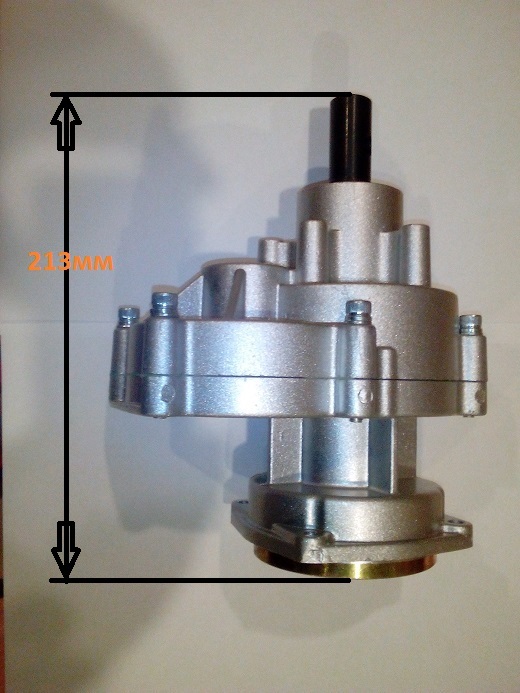

Редуктор бензопилы дружба передаточное число, кмп 100ар
Модели бензопил
Общая конструкция пилы со временем значительно не менялась, лишь дорабатывались отдельные детали. Цифра в конце названия модели указывает на её мощность, например, Дружба 2 – 2 л.с. В первой выпущенной бензопиле, ручки крепились к крышке вентилятора, позднее их стали крепить к хомуту, который соединял редуктор и двигатель.
В 90-х г. был заменён прежний карбюратор на новый КМП-100У. Цепная пила стала называться Дружба-4М и оснащалась обновлёнными цепями. На основе бензопилы Дружба была разработана пила «Урал» с более мощными характеристиками. Последняя выпускаемая модель с подобной конструкцией – Дружба 5Э.
Дружба-2
Эта модель стала одной из самых популярных из всей первоначальной серии.
Работает бензопила Дружба-2 за счёт двухтактного одноцилиндрового двигателя с мощностью около 2,2 кВт со скоростью вращения 3200 об/мин. По сравнению с предыдущей версией эта выполнялась уже более качественно. Рама и рукоятка сделаны таким образом, чтобы пользователь не смог обжечься о горячий двигатель.
Корпус создан из качественного сплава, который не боится перепадов температур. В отличие от первой модели в этой уже есть цепной механический тормоз для безопасного пользования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для бытовых нужд, так и для профессиональной валки леса. Вес 12,5 кг.
Дружба-4
В бензопиле дружба 4 используется такой же двигатель, как и у предыдущей модели, но большей мощности – 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат установлены с помощью фланцевого соединения, закреплённого хомутом. Двигатель в случае необходимости (ремонта, замены) можно легко снять в любых условиях.
На основе пилы Дружба 4 производилось две модификации с маркировками 4А и 4Э.
В первую была добавлена система автоматической смазки пильной цепи, а во второй использовалось электронное зажигание. Также были учтены недоработки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с аварийной тормозной системой.
В бензопиле дружба 4М-Электрон применяется аналогичный двигатель с мощностью 2,94 кВт и частотой вращения 5200 об/мин. Цилиндр выполнен из алюминиевого сплава, и изнутри обработан хромом для повышения износостойкости. В отличие от ранних версий, в этой бензопиле установлен поворотный редуктор, который позволяет повернуть пильный аппарат на 60-90° для более удобной эксплуатации.
Для снижения уровня шума пила оборудована глушителем, а уровень издаваемого шума 106 дБ. В бензопилу Дружба 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АР. Присутствуют системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.
Дружба-5Э
Последняя выпущенная версия этой серии бензопил.
Оснащена двухтактным одноцилиндровым двигателем с мощностью 5 л.с. или 3,7 кВт. Благодаря чему её производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об/мин. При этом уровень издаваемого шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Э меньше на 800 гр – 11,7 кг.
| Дружба-2 | Дружба-4М Электрон | Дружба-5Э | |
| Тип двигателя | Одноцилиндровый, двухтактный, бензиновый | ||
| Мощность, кВт | 2,2 | 2,94 | 3,7 |
| Частота вращения, об/мин | 3200 | 5200 | 6200 |
| Длина шины, см | 45 | ||
| Тип запуска | Ручной | ||
| Автоматическая смазка цепи | — | ||
| Объём топливного бака, л | 1,5 | ||
| Объём бака смазочной системы, мл | 240 | ||
| Электронное зажигание | — | ||
| Вес без расходных материалов, кг | 12,5 | 12,5 | 11,7 |
| Габариты, см (ШхВхГ) | 46х50х86,5 | 46х46х88 | |
| Поворотный редуктор | — | ||
| Шаг цепи, дюйм | 0,404 | ||
| Смазка двигателя | Бензин, смешанный с маслом | ||
Большой популярности среди населения моделям Дружба удалось достичь за счет отличных технических параметров.
У моделей Дружба 2 и Дружба 4 они практически одинаковы. Единственная разница лишь в мощности двигателя – бензопила Дружба-2 оборудуется мотором, мощностью 2100 Ватт, в то время как бензопила Дружба-4 комплектуется ДВС, мощность которого составляет 2600 Ватт.
Остальные характеристики моделей включают:
- вместительность резервуара для заправки топливной смесью – 550 мл;
- емкость бака для смазки цепи – 260 мл;
- длина используемой шины – 45 см;
- шаг штатной пильной цепи – 0,325 «;
- масса в рабочем виде – 12 кг.
При объеме двигателя в 94 см3 максимальная скорость вращения коленчатого вала бензопилы составляет 5200 об/мин.
Сразу же после своего выхода эта модель обрела огромную популярность среди садоводов-любителей и профессионалов. В ее основу был вложен двухтактный одноцилиндровый мотор, способный вращаться на скорости 3200 об./мин., и выдающий мощность в немногим более 3 л. с. По сравнению с предыдущими моделями, эта бензопила оснащалась рукояткой и рамой, держась за который владелец не обжигался о горячий мотор.
Корпус этой пилы изготавливался из прочного металлического сплава. В конструкцию также входил механический цепной тормоз, который останавливал цепь при ударе или разрыве. Среди минусов выделяется большая масса – пила весит 12,7 кг. Технические характеристики инструмента включают в себя:
- Ручной тип запуска пилы;
- Отсутствие системы автоматической подачи масла на цепь;
- Емкость топливного бака – 1,5 л.;
- Емкость бака для масла – 245 мл.;
- Отсутствие электронной системы зажигания;
- Отсутствие поворотного редуктора;
- Шина длиной 45 см.
Неплохие характеристики инструмента дают возможность усовершенствовать его и самостоятельно превратить советскую пилу в различное хозяйственное оборудование.
В настоящее время практически в любом магазине садовой техники имеется очень широкий выбор бензопил многих производителей. А в интернет-магазинах таких устройств ещё больше! В связи с этим старые советские бензопилы сейчас незаслуженно забываются и используются довольно редко.
Однако новые устройства при определённых поломках дальше просто невозможно использовать. Этого нельзя сказать о старой доброй «Дружбе». Многим известно, что после того, как с ней становится невозможно работать по её основному назначению, эта бензопила получает вторую, не менее яркую жизнь.
Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.
Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:
Довольно мощного двигателя;
Способности устройства выдерживать чрезвычайные условия;
Высокой автономности пилы;
Достаточной компактности и небольшому весу.
Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.
Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:
Мопед из «Дружбы»
К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:
Устройство бензопилы Дружба
В базовую комплектацию каждой модели Дружба входит мощный отечественный бензиновый мотор марки МП-1. Этот двигатель выделяется высокой выносливостью, хорошими тяговыми параметрами, солидным запасом крутящего момента и высоким рабочим ресурсом. Двигатель этой марки не нуждается в дорогом обслуживании и не требует частой замены деталей.
Для охлаждения мотора отечественный завод-производитель предусмотрел в устройстве инструмента эффективную систему принудительной циркуляции воздуха. За запуск мотора отвечает надежный ручной стартер. При работе детали ДВС смазываются маслом, которое оператор добавляет в бензин при смешивании топливной смеси. Для очистки воздуха, который подается в карбюратор, отвечает долговечный поролоновый фильтр.
Для связи пильной гарнитуры с мотором в устройстве пилы предусмотрены фланцевые соединения. Они фиксируются хомутом, который крепится на рукоятке пилы. Это необычное конструктивное решение дает возможность владельцу инструмента поворачивать шину с цепью под любым необходимым для работы углом.
Кроме того, эта компоновка дает возможность быстро отсоединить двигатель пилы для дальнейшего изготовления различных самоделок.
Каждая модель Дружба оборудована стандартным 2-камерным карбюратором. Для генерации свечи в устройстве пилы отвечает электронная система зажигания и свеча. Для подавления шума работающего двигателя модель оснащена базовым глушителем, отведенным в сторону от оператора.
За образование и стабильную передачу крутящего момента от мотора на цепную гарнитуру отвечает редуктор. Для его изготовления производитель использует качественную закаленную сталь, покрытую защитным хромированным сплавом. Это значительно увеличивает рабочий ресурс механизма и повышает его устойчивость перед нагреванием и ржавчиной.
Оборудование с более сложной конструкцией – принцип изготовления
Эта модель оснащается тем же двигателем, что и предыдущая модификация. Тем не менее, его мощность составляет уже 4 «лошадки», а крутящий момент – 5200 об.
/мин. Мотор крепится посредством фланцевого соединения, зафиксированного при помощи хомута. Благодаря этому мотор можно снять в любой нужный момент.
Цилиндр этой модели изготовлен из прочного и легкого алюминиевого сплава, а внутренние стенки покрыты хромом для увеличения износостойкости. В конструкцию инструмента входит поворотный редуктор, благодаря которому пила поворачивается на 90 градусов для более удобного использования. Среди достоинств следует выделить наличие резиновых прокладок, гасящих вибрацию на рукоятки. Среди других технических характеристик бензопил этой линейки необходимо выделить:
- Улучшенный стартер пилы;
- Емкость топливного бака – 1,5 л.;
- Емкость бака для смазки цепи – 245 мл.;
- Наличие системы электронного зажигания;
- Шина длиной 45 см.;
- Пропорция бензина и масла для заправки – 1 к 20.
Благодаря надежной конструкции и нескольким доработкам карбюратора и других узлов эта модель бензопилы Дружба регулярно используется и в наши дни.
Более опытные фермеры, которые идеально ознакомлены с устройством бензопилы, могут изготовить более сложное оборудование. К такому инвентарю относится:
- Пилорама из инструмента делается с использованием металлической рамы. Далее к ней неподвижно крепится сама бензопила. Заготовки направляются в сторону рельс. Другой вариант изготовления заключается в использовании адаптера, который крепится у основания шины.
- Также следует воспользоваться направляющей, которая будет корректировать направление движения установленного адаптера. Направляющую нужно установить на доску, зафиксированную на бревне для распила. Такое устройство поможет распиливать бревно на несколько частей, затрачивая минимум усилий;
- Мопед – за его основу берется старый велосипед, к раме которого крепится мотор бензопилы.
- В конструкцию мопеда также входит зубчатая передача. В случае если за основу вы использовали горный велосипед, то для передвижения на таком мопеде также понадобится редуктор;
- Снегоход своими руками из бензопилы Дружба – собрать этот агрегат сможет каждый более-менее опытный владелец бензопилы. Для этого необходима система передач из двух шестерней, посредством которых мощность мотора будет передаваться на лыжи.
- Для более стабильной работы техники потребуется отрегулировать карбюратор. Если по каким-либо причинам сразу же после сборки агрегат не заводиться, то причину этому следует искать в свече. Скорее всего, ее потребуется заменить более качественной деталью.
Для этого необходима система передач из двух шестерней, посредством которых мощность мотора будет передаваться на лыжи.Отечественная бензопила и самоделки из нее помогли сэкономить на покупке хозяйственного оборудования не одному десятку народных умельцев. Именно возможность использовать инструмент при создании различного инвентаря, его мощность и надежность, сделали отечественную бензопилу по-настоящему универсальным рабочим агрегатом.
Плюсы и минусы легендарных советских бензопил
Высокий спрос на бензопилы Дружба обусловлен большим количеством преимуществ. К ним относится:
- Способность работать под высокими нагрузками, показывая, при этом, достаточно высокую производительность;
- Простое устройство бензопил, что дает возможность своими руками быстро и надолго устранить практически любую поломку;
- Наличие достаточно удобных высоких рукояток, что дает позволяет оператору пилить стоя;
- Пониженный уровень вибрации;
- Запчасти пилы расположены в доступных для оператора местах;
- Цепь неподвижна на холостых оборотах мотора, и мгновенно приводиться в движение при нажатии рычага газа;
- Возможность использовать для заправки бензин с низкооктановым числом;
- Большинство моделей оснащено мгновенным тормозом;
- Пила не глохнет в случае блокировки цепи;
- Ровный и максимально точный распил;
- Высокий срок службы – если придерживаться правил обслуживания и инструкции по ремонту, то инструмент способен прослужить порядка 25 лет.
Единственным существенным минусом оборудования можно считать его большой вес.
Любая из моделей бензопил Дружба весит не менее 12 кг., из-за чего даже подготовленные специалисты вынуждены делать небольшие перерывы.
Регулировка карбюратора бензопилы Дружба
Необходимость настройки карбюратора пилы возникает из-за длительного использования топливной смеси, приготовленной в неправильном соотношении ее компонентов. В руководстве по эксплуатации модели указано, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть, в 1 л бензина нужно разбавлять 65 мл моторного масла.
Перед регулировкой карбюратора нужно осмотреть бензиновый клапан. Вполне возможно, что во время работы он сместился вовнутрь, в результате чего мотор пилы начал работать с перебоями. Если клапан на своем месте, нужно приступать к регулировке карбюратора.
Инструкция по ремонту выглядит следующим образом:
- Вначале нужно завести инструмент и дать ему поработать на холостых оборотах;
- Далее потребуется до конца закрутить топливный болт, после чего отвернуть его на 3 оборота в обратную сторону;
- Затем нужно до конца закрутить воздушный регулировочный болт. Как только мотор пилы начнет работать на максимальных оборотах, болт потребуется отвернуть на 2 оборота в обратную сторону.
Как только мотор пилы начнет работать на максимальных оборотах, болт потребуется отвернуть на 2 оборота в обратную сторону.Вопрос: у меня пила Дружба 4, зажигание контактное, карбюратор кмп-100 АР. Были заменены сальники, прокладки картера, топливный шланг, катушка, конденсатор.
Собрал, залил нового бензина, подергал – завелась, но только если держишь газ, холостого хода нет. Ну ладно, на утро завел — кончился бензин, решил разобрать настроить зажигание — настроил, собрал.
Карбюратор почистил. Сейчас искра отменная — яркая. Не заводиться — свечу вытаскиваю, а она влажная.
Затем нажал на кнопку обогатителя, пока бензин не полился из карбюратора, в это время наклонил пилу, отжал полностью дроссель и она схватила. И заглохла.
Советы по ремонту
Благодаря несложной конструкции отечественных бензопил их ремонт и обслуживание достаточно просто выполнять самостоятельно. Главное – внимательно ознакомиться с чертежами и изучить устройство бензопилы Дружба.
Одна из самых частых неисправностей бензопилы кроется в том, что она заводится и глохнет – причина этому кроется в повышенной чувствительности контактной системы зажигания. Она зачастую выходит из строя из-за использования некачественного бензина и масла. Чтобы избежать этих проблем, следует приобретать пилы с бесконтактным электронным зажиганием.
Тем более что детали к такой системе стоят дешевле и их гораздо легче найти в продаже.В случае если нет искры на бензопиле Дружба, и свечи пилы постоянно заливает маслом, то потребуется проверить карбюратор. Чтобы устранить проблему, загните бензиновый клапан внутрь, что поможет избежать дальнейшего заливания свеч пилы.
Также несложно проводиться регулировка карбюратора бензопилы Дружба.
Для этого топливный винт потребуется закрутить до самого конца, после чего ослабить на 3 полных витка. Затем полностью закройте воздушный винт, и сразу же отверните его на 2 полных оборота.
Многие новички не знают, как выставить зажигание на бензопиле Дружба. Ответ на этот вопрос следует искать не в самой системе зажигания, а в маховике. Чтобы пила заводилась и исправно работала, и маховик, и шпонка должны быть «родными», то есть установка элементов от другого оборудования на бензопилу недопустима.
Как и в случае с другими моделями садовой техники, использование отечественной бензопилы требует внимательного изучения ее инструкции по эксплуатации. Она даст представление об особенностях работы инструмента и его способностях.
Благодаря простой конструкции ремонт бензопилы Дружба можно провести своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно, если установлено контактное. Оно крайне чувствительно к различным маслам и бензину.
Поэтому лучше приобрести вместо него электронное зажигание. Тем более что запчасти контактного для бензопилы дружбы стоят недёшево и незаменяемые.
Если свечи сильно заливает, то следует обратить внимание карбюратор. В этом случае необходимо немного подогнуть внутрь бензиновый клапан, в итоге уменьшится количество подаваемого топлива и свечи перестанут намокать.
Также легко регулируется карбюратор:
- До конца закручивается топливный винт и отвинчивается обратно на 3 оборота.
- Закрывается полностью воздушный винт и отворачивается на 2 оборота.
По сравнению с другими моделями бензопила Дружба продаётся за меньшую цену, за счёт малого количества функций, но имеет отличное качество и длительный срок эксплуатации, которым не смогут похвастаться импортные модели.
Как выставить зажигание на бензопиле Дружба?
Проблемы, которые возникают в контактной системе зажигания пилы, зачастую связаны с механическими повреждениями инструмента.
В результате ударов нарушается дистанция между маховиком и магнето пилы.
Регулировка расстояния между деталями должна выполняться в таком порядке:
- Сначала потребуется снять защитный корпус инструмента, и почистить внутреннее пространство от скопившейся пыли;
- После этого нужно установить штатный поршень бензопилы в его изначальное положение;
- Далее потребуется проверить величину зазора. Согласно инструкции, он должен составлять не менее 0,3 мм. Если эта величина меньше, то ее потребуется увеличить. Для этого нужно открутить винт крепления, и отодвинуть магнето на нужное расстояние от катушки;
- После этого нужно закрутить крепежный винт и снова проверить зазор.
Что можно сделать из бензопилы Дружба?
Нестандартный метод крепления двигателя в устройстве инструмента дает его владельцу возможность сделать на основе мотора различные полезные самоделки из бензопилы Дружба. После их использования двигатель всегда можно снять и установить обратно на бензопилу.
Основой для сборки самодельного велосипеда с двигателем служит мотор от бензопилы Дружба. Для передачи крутящего момента от ДВС на ведущее колесо используется обыкновенная велосипедная цепь, установленная на зубчатую пару.
Для безопасного передвижения по горной местности велосипед с двигателем от бензопилы Дружба потребуется оборудовать надежными амортизаторами и тормозной системой. Для сборки такого транспортного средства лучше всего использовать редуктор, передаточное число которого составляет 18:1. Этот элемент даст возможность передвигаться на мопеде со средней скоростью обычного велосипеда.
Мопед из бензопилы Дружба выделяется простой своей конструкции. При необходимости его владелец может выполнить быстрый ремонт транспортного средства, используя для этого только гаечный ключ и отвертку.
Для изготовления мотоблока потребуется собрать надежную раму. Для ее изготовления подойдут металлические уголки и трубы, которые нужно предварительно покрасить.
Готовая рама будет иметь форму куба, углы в котором должны составлять 32×32 мм.
Двигатель потребуется закрепить на верхних поперечных каркасных углах. Между рамой и мотором нужно постелить толстый слой резинового покрытия, которое будет гасить вибрации от двигателя. Топливный бак потребуется закрепить немного ниже, используя для этого кронштейны.
Готовый мотоблок будет передвигаться на заранее изготовленных колесных опорах. Последние нужно закрепить при помощи валовых ходовых подшипников, которые должны быть установлены на продольных уголках.
В итоге у изготовителя должен получиться надежный мотоблок, в котором центр тяжести будет располагаться над колесными опорами.
При необходимости оборудование можно утяжелить, установив груз в передней части опорной рамы.
Основой самодельного снегохода служит опорная металлическая рама. Двигатель нужно установить в передней части каркаса, надежно закрепив его мощными болтами.
Для управления самоделкой ее потребуется оборудовать стандартным рулевым управлением, к которому нужно вывести ручку газа и педаль тормоза. Снегоход из бензопилы Дружба также должен быть оснащен надежными амортизаторами.
Для передвижения самоделки можно выбрать гусеничный механизм или ходовую часть, скомбинированную из гусениц и лыж. Для передачи крутящего момента от мотора на ходовую часть снегоход потребуется оборудовать центробежным сцеплением с цепью и поликлиновым ремнем.
Чтобы повысить тягу на вал привода гусеничного механизма нужно установить шестерню с диаметром больше размера привода пилы Дружба.
Мотор для резиновой лодки – это одна из самых простых самоделок. Основная задача изготовителя – передать усилие от двигателя на винт.
Трансмиссия для лодочного мотора не нужна. Тем не менее, для самоделки потребуется выточить прочный переходник, который будет монтироваться между ведущей шестерней бензопилы и гребным валом.
Изготовителю нужно продумать надежную защиту для внутренних деталей мотора. Все его запчасти должны быть помещены в пластиковый корпус, внутрь которого не будут попадать брызги воды.
Культиватор из бензопилы должен быть оборудован крепкой опорной рамой, к которой будут крепиться все остальные детали самоделки. Для изготовления рамы нужно использовать предварительно окрашенные металлические уголки и трубы.
Ходовая часть культиватора должна состоять из пары небольших колес, которые можно взять от старой детской коляски. Для передачи крутящего усилия от мотора на колеса используется редуктор, цепь и шестерни.
Мотор нужно надежно закрепить в передней части рамы. В задней ее части потребуется установить груз. Он будет давить на колеса, что сделает культиватор более устойчивым при работе на рыхлой почве.
Самодельная пилорама даст изготовителю возможность получать различные строительные материалы. В дальнейшем оператор сможет распускать на доски крупные бревна, а также заготавливать большие объема древесины для печного отопления.
Для сборки пилорамы потребуется крепкий каркас. На нем неподвижно устанавливается бензопила. При работе бревно будет лежать неподвижно, а пила – ровно распиливать его без косых швов и виляний в стороны. Чтобы иметь возможность регулировать толщину получаемых досок, самодельную пилораму потребуется оборудовать кареткой с четырьмя подъемными винтами. При работе пила будет крепиться в каретку, а оператор сможет регулировать толщину досок, поднимая или опуская последнюю.
Для изготовления косилки своими руками потребуется подготовить самодельные корпус и защитный кожух, небольшие колеса, а также нож. Последний можно взять от старой бензиновой косы или от ненужной газонокосилки.
Режущий нож потребуется прикрепить в нижней части корпуса.
Для передачи усилия от двигателя на режущий элемент лучше всего использовать редуктор. Сам мотор от бензопилы Дружба нужно закрепить в центре косилки – это сделает самоделку сбалансированной и устойчивой.
Для удобства при эксплуатации конструкции ее потребуется оборудовать длинной П-образной рукояткой. Верхнюю центральную часть последней нужно покрыть прорезиненным материалом, который будет препятствовать проскальзыванию рук оператора.
Готовая косилка выделяется экономичностью и простотой в использовании. В среднем за час работы самоделка будет потреблять не более 0,5 л топлива.
Для сборки лебедки потребуется сварить прочную раму. В задней части каркаса нужно закрепить двигатель и барабан, на который будет наматываться трос. Для передачи усилия от ДВС пилы Дружба на барабан лучше всего воспользоваться редуктором, который нужно прикрепить к двигателю хомутами.
Для буксировки предметов самодельную лебедку потребуется оборудовать якорем.
Для его изготовления нужно использовать металлические уголки. Края последних следует предварительно заострить. К раме якорь должен крепиться при помощи шарниров. Для подъема якоря потребуется использовать стальной держатель.Готовую лебедку нужно проверить. Сначала самоделку следует протестировать при подъеме небольших грузов. Если при проверке трос наматывается на барабан равномерно, а сама лебедка не издает посторонних шумов, значит, конструкция полностью готова к использованию.
Основой большинства самоделок из отечественной бензопилы служит ее универсальный привод и передаточное число редуктора. Их можно использовать для изготовления различного оборудования, которое будет применяться с целью резки металла и камня, уборки территории, перекачки воды и для решения других задач.
Реализовать весь потенциал бензопилы удастся с использованием различных насадок и приспособлений. В основу любых самодельных модернизаций и переделок вложен принцип отбора мощности мотора: необходимое владельцу устройство соединяется с выходным валом пилы.
Мощность двигателя делает области применения мотора практически неограниченными. Важную роль также играет удобная конструкция муфты, защищающая элементы и узлы инструмента от перегрузки и поломок. Оборудование, изготовленное на основе пилы, будет отличаться своей герметичностью, благодаря чему его можно эксплуатировать в разных положениях.
Ниже рассмотрим особенности изготовления простых и более сложных приспособлений, которые существенно помогут в ведении хозяйства. Все они создаются на базе легендарной отечественной бензопилы.
Полезные самоделки из бензопилы, какие варианты?
Подскажите, пожалуйста, что делать?
Ответ: Переливает. Дело явно в карбюраторе. Возможно, нужно подогнуть клапан под мембраной.
Вопрос: Кто знает, какие нужно сделать профилактические работы по обслуживанию пилы б/п Дружба Электрон?
— подтянуть крепеж пружины рамы;— смазать втулки шарнира и подтянуть;— заменить пружины шарнира при их изломе;— заменить шарнир при износе отверстий под втулки;— проверить и при необходимости подтянуть крепление маховика и муфты;— очистить от нагара глушитель;— заменить или восстановить глушитель при разрушении;
youtube.com/embed/4YuupaxJHYA?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

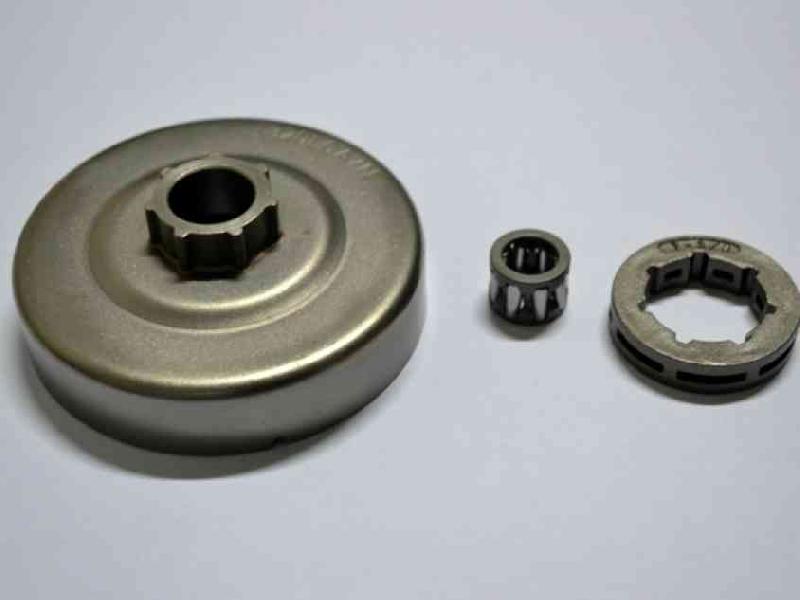

— заменить ведомую звездочку, имеющую значительный износ роликового подшипника;— заменить пильную шину, имеющую сколы направляющих пазов;— восстановить или заменить бензобак рамы при обнаружении негерметичности;— заменить руль при затвердевании или отсутствии резины на рукоятках;— заменить корпус редуктора при изломе отражателя опилок или отражатель у редуктора со съемным отражателем;— заменить изолятор при наличии трещин и изломов.
Вопрос: Вот решил сделать капитальный ремонт двигателя бензопилы Дружба.
Решено поменять: Подшипники КВ, Сальники, (все прокладки), коленвал с шатуном и ЦПГ в сборе! Предлагают и нового образца цилиндр и старого. Подскажите в чём их разница?
Может, стоит сразу прикупить новый карбюратор (сейчас КМП-100А)? Кто что скажет, какой посоветуете, может от других каких-то бензопил?
Ответ: По мотору: цилиндр нового образца — это под карбюратор КМП100У, старого под КМП100АР.
Таким образом, переход на другой цилиндр потребует и другого карбюратора, в магазинах кстати есть переходник позволяющий поставить на цилиндр нового образца, карбюратор старого образца КМП100АР с хомутом.
Другие мембранные карбюраторы именитых фирм Wolbro, Tilloston, Zama дорогие и потребуют изготовления переходников.
Вопрос: Использую бензопилу Дружба-4 Электрон год выпуска 1992. Работаю минут 10 – 15 и она глохнет и больше не заводится, немного постоит и такая же проблема повторяется. Как исправить?
Ответ: На Вашей пиле бесконтактное электронное зажигание и карбюратор кмп100-ар. Скорее всего, сгорел тиристор в магнето. Меняйте его на импортный.
Вопрос: Эксплуатирую бензиномоторную пилу Дружба 4. Цепи все родные, которыми комплектовалась еще при продаже.
Точились сначала местным умельцем, но потом точил сам напильником. Вроде бы когда пилил раньше, рез был относительно ровным на сколько хватало так сказать, навыка и глазомера.
Сейчас же еле попилил вербу. Просто шину уводит влево и заклинивает. На ощупь острие на зубьях нормальное. Как правильно заточить цепь?
Ответ: в пропиле одной ширины участвуют 5 зубьев, каждый имеет 2 режущие кромки с своими углами. я рекомендовал-бы заменить ведущую, ведомую звёздочки и купить новую цепь (ураловскую, штилевскую).
Вопрос: Какая последовательность действий при разборке бензопилы Дружба 4 Электрон?
— ослабить гайку, повернуть шину на шпильке ведомой звездочкой вверх и снять пильную цепь;— отвернуть гайку со шпильки, снять натяжное устройство и пильную шину;— снять со штуцера топливного крана бензопровод;— отсоединить от рычага трос управления дросселем карбюратора;— ослабить эксцентриковый зажим хомута рамы поворотом рычага и вывернуть винт, соединяющий сегменты хомута рамы, снять раму и отсоединить от двигателя редуктор.
Вопрос: подскажите, где в дружбе находиться волнообразная шайба?
Ответ: отсоединить редуктор, снять сцепление, снять крышку с сальником, и тут она должна быть.
Вопрос: Посоветуйте цепь с импортных пил, которые можно установить на пилу Дружбу?
Ответ: Oregon 46RС Stihl 46 RM — 404′ Windsor 64E 0.404 1.6 20″ 63BC64.
Вопрос: Подскажите, поставил мотор бензопилы Дружба 4 новый цилиндр под ураловский карбюратор, новый поршень кольца, выставил зажигание. заводиться теперь хорошо, обороты держит, не глохнет.
Но проблема в том, как начинаешь что-то резать, не хватает ей силы и сразу глохнет. даже не знаю…крутил болты карбюратора — тоже самое. может, кто знает как устранить проблему?
Ответ: Могу подсказать только из своего опыта ремонта двигателей бензопилы: 1. возможно недостаточный тепловой зазор между поршнем и гильзой под нагрузкой поршень просто заклинивает.
2. неправильно установлен поршень, несоответствие смещения поршневого пальца, недостаточный (излишний) тепловой зазор колец, неверно разнесены торцы компрессионных колец 3.
неверно выставленное зажигание.
Вопрос: Как разобрать двигатель на бензопиле Дружба 4 с электронным зажиганием?
— Карбюратор КМП-100АР — снять карбюратор, для чего частично вывернуть винт крепления карбюратора на патрубке цилиндра;— Карбюратор КМП-100У — снять карбюратор с бензопроводом, снять кожух с прокладкой карбюратора и прокладки патрубка с заслонкой при ее наличии;— снять глушитель, отвернув гайку и гайку крепления глушителя к картеру;
— выкрутить со свечи зажигания, изолятор и вывернуть свечу зажигания;— демонтировать дефлектор, отвернув две гайки М5;— снять корпус вентилятора, отвернув, пять гаек М5;— вывернуть храповик и снять регулировочные кольца под ним.— отвернуть гайку крепления маховика и снять маховик с использованием храповика и вкладыша-съемника;
— вывернуть провод зажигания из изолятора (колпачка) свечи зажигания;— открутить два винта и снять магнето с проводом зажигания, предварительно— снять переходник;— расконтрить и отвернуть гайку, снять фрикционную муфту;— отвернуть четыре гайки и снять цилиндр, не повреждая прокладку;— снять поршневые кольца, для чего следует использовать три латунные, медные или луженой жести пластинки, которые устанавливаются под кольцо: две в зоне замка и одна — с диаметрально противоположной стороны поршня.
Вопрос: подскажите — когда бензопилу Дружба 4М Электрон дергаешь стартером, цепь крутиться не должна? У меня крутиться. Я полагаю, что проблема со сцеплением. Или я не правильно думаю? Если правильно, то как его устранить?
Ответ: при остановленном двигателе цепь должна свободно перемещаться по шине — редуктор и мотор разъединены, на оборотах холостого хода цепь тоже стоит.
Если эти условия выполняются, то и при прокрутке армстартером цепь будет неподвижна. Посмотрите упоры колец — хорошо ли приклепаны, замените кольца (на сцеплении), возможно опустились.
Вопрос: решил дать ремонт и привести в рабочее состояние пилу Дружба 4.
В принципе, сложностей никаких при разборке и выбраковке не возникло, но определенные вопросы возникли по состоянию боковин поршня, там имеется желто-коричневый налет, почти по всей окружности, кроме зоны расположения карбюратора.
Это нормальный, рабочий цвет поршня, или его нужно поменять?
Ответ: Уплотнение осуществляется, в первую очередь, за счет колец.
Считаю, на них нужно заострить внимание, а поршень, если он, конечно, не болтается в цилиндре (что маловероятно) и с пальцем проблем нет, можно не менять.
А вот отмыть его не мешало бы, только шкуркой не трите, сейчас химии полно разной, правда баллон химии, может оказаться, дороже нового поршня.
Если это действительно задир, то менять нужно всю ЦПГ.
Среди наиболее простого по своей конструкции оборудования на базе бензопилы можно выделить достаточно большой список инвентаря. К нему относится:
- Болгарка – в ее основу вложен узел подшипника и вал. На одном конце устройства нужно закрепить ведомый шкив, вращающийся при помощи клинового ремня. С другой стороны крепится оправка для отрезных элементов. Такой инструмент может использоваться для резки металла, кирпича, камня и других строительных материалов;
- Лодочный мотор – чтобы изготовить устройство к лодке крепится мотор от бензопилы и редуктор с передаточным отношением 2 к 1. Конструкцию также потребуется дополнить винтом с лопастями, диаметром 21 см.
- При расходе мотором топлива в 1 л за час эксплуатации, лодка будет перемещаться на скорости 20 км/ч;
- Лебедка из бензопилы Дружба – для ее изготовления берется привод инструмента. Увеличить тяговое усилие лебедки можно при использовании дополнительного блока с отдельным приводом.
- Готовое устройство можно оборудовать крюками, анкерами и ремнями.
Конструкцию также потребуется дополнить винтом с лопастями, диаметром 21 см.Простая конструкция и принцип изготовления позволяет сделать нужный для хозяйства инвентарь даже новичку.
Части деталировки бензопилы Бензопилы (Husqvarna 136 Li, Редуктор)
Каталог запчастей → Husqvarna → Бензопилы → Husqvarna 136 Li → Редуктор
Если Вы не нашли необходимую запчасть, модель или фирму производителя Вашего оборудования на сайте, то отправьте нам запрос.
Менеджер уточнит возможность заказа запчасти и ответит Вам в ближайшее время.
| № | Артикул | Наименование | Количество в изделии | Наличие | Цена | Аналог | |
| 1 | 5869030-01 | SCREW | 5 | Под заказ | Купить | ||
| 2 | 5855897-01 | Крышка | 1 | Под заказ | Купить | ||
| 3 | 5856035-01 | Пластина | 1 | Под заказ | Купить | ||
| 4 | 5869026-01 | Ручка серебряная | 1 | Купить | |||
| 5 | 5855944-01 | Пластина | 1 | Под заказ | Купить | ||
| 6 | 5855905-01 | Пружина | 1 | Под заказ | Купить | ||
| 7 | 5855903-01 | Тормозная лента | 1 | Под заказ | Купить | ||
| 8 | 5855817-01 | GEARBOX | 1 | Под заказ | Купить | ||
| 9 | 5855890-01 | Съемник подшипника | 1 | Под заказ | Купить | ||
| 10 | 5855887-01 | Тяга | 1 | Под заказ | Купить | ||
| 11 | 5855888-01 | REPL BY 502 19 18-01 | 1 | Под заказ | Купить | ||
| 12 | 5855891-01 | Пружина | 1 | Под заказ | Купить | ||
| 12 | 5869028-01 | SCREW | 6 | Под заказ | Купить | ||
| 13 | 5855889-01 | Съемник подшипника | 1 | Под заказ | Купить | ||
| 15 | 5855815-01 | GEARBOX | 1 | Под заказ | Купить | ||
| 17 | 5873777-01 | Пластина | 1 | Под заказ | Купить | ||
| 18 | 5866559-01 | Приводное звено цепи | 1 | Под заказ | Купить | ||
| 19 | 5869027-01 | Гайка | 1 | Под заказ | Купить | ||
| 20 | 5747977-01 | LOCKING RING | 1 | Под заказ | Купить | ||
| 21 | 5856020-01 | Шайба | 1 | Под заказ | Купить | ||
| 22 | 5855896-01 | SPROCKET | 1 | Под заказ | Купить | ||
| 23 | 5855892-01 | Ремонтный блок | 1 | Под заказ | Купить |
Насадка мотобур МБ-2 для бензопилы Huter (Лед)ф150 — Насадки к бензопилам
Статус :
в наличии
Купить за 1 клик
Товар с указанными характеристиками отсутствует
| Насадка мотобур МБ-2 для бензопилы Huter (Лед)ф150 |
Специальное предложение на ЗАПЧАСТИ
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Редуктор насадки МБ-2 на пилу Carver 1:56 — Насадки к бензопилам
Статус :
в наличии
Купить за 1 клик
Товар с указанными характеристиками отсутствует
| Редуктор насадки МБ-2 на пилу Carver |
Специальное предложение на ЗАПЧАСТИ
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Купить за 1 клик
Бензопилы Дружба — устройство, характеристики, особенности
Бензопилы известного советского бренда Дружба создавались и использовались в прошлом, но и в наши дни активно эксплуатируются при решении наиболее сложных задач на придомовых участках и в лесозаготовительной промышленности.
Моделям этого производителя удалось сохранить высокую производительность и эффективность при работе с любым типом древесины. Несмотря на довольно сложную базовую конструкцию и нетипичную компоновку органов управления, бензоинструменты марки Дружба максимально просты в уходе и ремонте. Это позволяет уверенно использовать их даже начинающим и неопытным садоводам.
От большинства современных бензиновых переносных пил, отечественные модели марки Дружба выделяются усиленной заводской конструкцией, отдельные элементы и сборные механизмы которой посажены максимально плотно и близко друг к другу. Это, а также повышенная надежность штатного устройства объясняется достаточно просто – цепные пилы Дружба предназначались исключительно для решения самых сложных задач. Их нередко использовали для валки крупных лесных деревьев, спиливания толстых сухих веток, а также для работы в экстремальных погодных условиях. Именно по этим причинам производитель уделял большое внимание надежности и выносливости своей техники, при этом жертвуя такими параметрами, как экономичность, эргономичность, легкость и компактность.
В основу каждой из бензопил марки Дружба вложен тяжелый выносливый двигатель, мощностные и тяговые параметры которого зависели от модификации инструмента. Двигатель бензоинструмента предварительно состоит из покрытого сплошным хромированным сплавом цельнометаллического алюминиевого цилиндра, сборных коленвала и шатуна, а также долговечного алюминиевого поршня, в штатных канавках которого расположены 2 заводских кольца. В нижней части двигателя предусмотрен стальной картер, защищающий силовой агрегат от механических повреждений.
Бензопила Дружба 2 и ее новые модификации оборудованы воздушным принудительным охлаждением. Поток холодного воздуха проникает в моторный отсек цепного инструмента под действием вентилятора центробежного типа. Это обеспечивает быструю стабилизацию рабочей температуры мотора даже во время использовании пилы под воздействием прямых солнечных лучей.
Топливная система бензопилы Дружба состоит из емкого бензинового бака, карбюратора КМП-100А, а также топливных трубок.
Своевременная подача бензина из бака в карбюратор производится самостоятельно, без участия оператора.
Все бензиновые пилы марки Дружба оснащены высокоточной системой зажигания, включающей магнето с высоковольтным проводом, а также встроенной свечи. Первичная и вторичная обмотка системы установлена на трансформаторе, состоящем из сердечника. Свеча системы зажигания выделяется неразборным устройством. Нормальный рабочий зазор между ее электродами составляет от 0,6 — 0,7 см.
В конструкцию каждой из бензиновых пил марки Дружба входит центробежная фрикционная муфта. В ее основу вложен ведущий диск, обод которого оснащен двумя чугунными разрезными кольцами. Ведомый диск механизма укомплектован Г-образным ободом.
Редуктор бензопилы Дружба состоит из корпуса, внутри которого на шариковых подшипниках установлены ведущее и ведомое зубчатые колеса. Хвостовик ведущего колеса оснащен ведомой частью сцепления, а хвостовик ведомого – приводной звездочкой пильной цепи. Своим корпусом редуктор соединен с картером силового агрегата при помощи специального разъемного хомута.
Отдельные части хомута фиксируются зажимом, который позволяет ослабить штатный хомут во время поворота редуктора с установленными режущими органами.
Для стабильной распиловки древесины бензопила Дружба оборудована заводской шиной и цепью. Для крепления направляющей к редуктору в конструкции бензопилы предусмотрена шпонка, шпилька и гайка с ручкой. За самостоятельное натяжение цепи в устройстве бензопилы отвечает штатный механизм. Для более плавного хода режущей гарнитуры модели марки Дружба оснащены амортизирующим элементом, расположенным на свободном конце штатной шины.
Технические характеристики бензопилы ДружбаБлагодаря надежной конструкции и использованию при разработке инструментов Дружба комплектующих повышенной надежности, производителю удалось добиться высоких заводских параметров каждой модели. Чтобы рассмотреть основные характеристики отечественного бензоинструмента, нами используется бензопила Дружба 4.
Параметры этой модификации включают:
- мощность – 4 л. с.;
- рабочий объем встроенного цилиндра ДВС – 94 см3;
- скорость вращения штатного коленвала – 5200 об/мин;
- бак для топлива/смазки цепи – 550/260 мл;
- длина направляющей – 40 см;
- шаг цепи – 0,325″.
с.;Из-за используемых при разработке инструмента тяжелых металлических комплектующих, бензопила Дружба 4 получила довольно большой вес. В готовом к работе состоянии масса модели составляет 12 кг, что в 2–2,5 раза больше веса современных бензиновых пил с аналогичной мощностью.
Регулировка карбюратора бензопилы ДружбаПроизводить настройку основного топливного узла владелец бензопилы Дружба должен только на полностью исправном силовом агрегате бензоинструмента. Перед началом самостоятельной регулировки потребуется проверить состояние всех имеющихся в конструкции винтов, осмотреть топливные трубки, а также проверить состояние деталей двигателя.
Для возможности своевременной настройки базового карбюратора в штатной конструкции каждой бензиновой пилы Дружба предусмотрены подпружиненные стальные болты.
Правильная позиция каждого из них позволит установить подходящие обороты мотора для каждого из его рабочих режимов.
О том, как правильно настроить карбюратор пилы Дружба, расскажет ее инструкция по ремонту.
Если руководства нет, значит оператору потребуется:
- На пиле с заглушенным холодным мотором закрутить до упора винты, отвечающие за регулировку количества подаваемого воздуха и топливной смеси;
- Вывернуть оба винта на 2–3 оборота в обратном направлении;
- Завести мотор пилы и дать ему прогреться;
- Поочередным поворачиванием винтов вперед–назад найти стабильную работу двигателя. Это можно сделать «на слух» или подключить к цилиндру силового агрегата ручной тахометр;
- Если после этого режущая цепь продолжает вращаться на шине, значит необходимо найти такое положение винтов, при котором она будет стоять неподвижно.
Чтобы увеличить циклы между регулировками, нужно внимательно подойти к разбавлению смеси. При этом нужно помнить, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть в 1 л бензина нужно разводить 65–70 мл масла.Как выставить зажигание на бензопиле Дружба?Для правильной работы системы зажигания бензоинструмента Дружба должно происходить синхронное срабатывание штатного магнето, свечи и встроенного провода. При этом сама катушка должна быть закреплена в конструкции максимально надежно.
Для возможности самостоятельной регулировки базового зажигания в заводском устройстве бензиновой пилы Дружба предусмотрена метка, нарисованная в виде горизонтальной линии. Она находится на штатной 3-шпильковой колодке. Такая же метка нанесена и на стальной корпусе картера бензомотора. Чтобы система зажигания бензопилы бесперебойно работала при любых погодных и эксплуатационных условиях, нужно совместить метки.
После этого потребуется затянуть крепеж.Что можно сделать из бензопилы Дружба?Высокая мощность и надежность конструкции делают бензиновую пилу марки Дружба хорошей основой для сборки разных приспособлений. Самоделки из бензопилы Дружба не нуждаются в частом специальном уходе, они экономичны, малогабаритны и достаточно выносливы. Все это позволяет регулярно использовать их в быту, хозяйстве и на даче.
Мопед из бензопилы ДружбаЭто 2-колесное приспособление должно быть собрано на основе прочной рамы, которая сможет выдерживать не только вибрации от силового агрегата, но и тряску во время езды по бездорожью. Чтобы водителю было легче передвигаться на мопеде, переднее и заднее колесо самоделки лучше предварительно оборудовать амортизаторами от старого горного велосипеда.
Чтобы собрать мопед из бензопилы Дружба, нужно использовать весь силовой агрегат в сборе. Изготовителю потребуется не только сам мотор, но и сцепление с заводским редуктором.
Ведущим в конструкции должно быть заднее колесо, а ведомым – переднее. Это сделает велосипед с двигателем от бензопилы Дружба максимально проходимым без потерь в его маневренности.
Во время сборки важно не забыть укомплектовать самоделку тормозной системой. Весь механизм целиком можно снять со старого велосипеда или советского мопеда. Рычаг тормозов, как и другие органы управления, нужно вынести на рукоятки руля, и разместить их в непосредственной близости от рук водителя.
Мотоблок из бензопилы ДружбаСамодельный сельхозагрегат из бензопилы Дружба, в отличие от фирменных аналогов известных брендов, потребляет в 1,5–2 раза меньше топлива. При этом его эффективность и работоспособность почти ничем не уступают тем же заводским мотоблокам.
Для сборки агрегата потребуется предварительно сваренная опорная рама, которая должна быть выполнена в форме квадрата. Каркас мотоблока нужно скрепить стяжками, приваренными к остову между его углами по диагонали. К верхней части рамы потребуется приварить прочную стальную пластину толщиной не менее 1 см – на нее будет устанавливаться двигатель от бензопилы Дружба.
Под рамой должен располагаться мост с пневматическими колесами. В передней или задней части мотоблока нужно прикрепить сцепной механизм, который в дальнейшем позволит устанавливать на агрегат фрезы и другое навесное оборудование.
Снегоход из бензопилы ДружбаЭто малогабаритное транспортное средство позволит преодолевать небольшие расстояния по толстому слою снега или льда. Для этого агрегат нужно оборудовать надежными органами передвижения – в передней части самоделки должны быть установлены лыжи, а в задней – гусеницы, которые можно собрать из куска транспортерной ленты.
Чтобы снегоход из бензопилы Дружба быстрее преодолевал сугробы, а его водитель не ощущал тряски во время езды, лыжи в передней части самоделки лучше всего укомплектовать амортизаторами или небольшими пружинами от старого мотоцикла. Сиденье агрегата должно располагаться в средней его части — сразу позади двигателя. Руль с органами управления необходимо установить перед сиденьем.
Лодочный мотор из бензопилы ДружбаДля сборки этого приспособления своими руками, конструктору потребуется заменить штатный редуктор бензопилы механизмом понижающего типа.
Важную роль при его выборе играет передаточное число нового редуктора – от него зависит эффективность передачи создаваемого ДВС усилия и процент потерь изначальной мощности.
Для защиты двигателя от бензопилы лодочный мотор потребуется поместить в металлический сварной короб. Сквозные отверстия для вентиляции в нем нужно проделать в передней части корпуса, то есть с той стороны, которая ближе к пассажирам лодки.
Мотокультиватор из бензопилы ДружбаОт фирменных сельхозагрегатов самодельный культиватор отличается простотой конструкции и свободным доступом к расходным элементам двигателя. Это упрощает его самостоятельный ремонт и плановое обслуживание оператором.
Двигатель и другие элементы культиватора должны быть установлены на прочной раме, сваренной сплошным толстым швом. В передней части агрегата нужно прикрепить сцепное устройство, которое позволит использовать вместе с самоделкой разные полунавесные и навесные приспособления.
Пилорама из бензопилы ДружбаДля сборки конструкции, позволяющей распускать бревна на доски, конструктору потребуется прочная рама, на которой нужно неподвижно закрепить толстую столешницу.
За фиксацию бензопилы Дружба в устройстве агрегата будет отвечать стальной короб, в центре которого должен быть установлен силовой агрегат и режущие органы бензоинструмента.
Для регулировки толщины досок пилораму нужно укомплектовать стальной линейкой. Ее можно сделать подвижной, используя для крепления детали 3–4 шарнирных механизмов.
Косилка из бензопилы ДружбаЧтобы сконструировать косилку на базе советской бензопилы, изготовителю потребуется рама с размерами 40×60 см. Для лучшей устойчивости перед вибрацией стороны каркаса нужно соединить металлическими распорками.
Поверх них необходимо установить стальную пластину, а на ней закрепить двигатель от бензопилы. Для защиты мотора его можно прикрыть коробом. Лучше всего, чтобы он был съемным – это позволит быстро устранить неисправность двигателя и установить в его конструкцию новые запчасти. Если в устройстве косилки планируется несъемный короб, то оператору потребуется организовать свободный доступ к мотору с нижней его части, то есть со стороны днища самоделки.
Для сборки этого приспособления нужно заранее заменить штатный редуктор бензопилы механизмом с пониженным передаточным числом. В противном случае силовой агрегат будет слишком сильно вращать барабан, что может привести к разрыву троса.
Крепить все элементы лебедки нужно на толстой металлической платформе. Барабан с тросом можно взять от старой нерабочей лебедки или соорудить катушку самостоятельно, используя для этого диск от колеса старого мотоблока.
Передаточное число редуктора бензопилы урал
Все про охоту и рыбалку в Республике Беларусь – форумы
- Список форумов‹Самоделки – форум самодельщиков‹Самодельные лодочные моторы, лодки и другие транспортные средства
- Изменить размер шрифта
- Версия для печати
- Охота и рыбалка
- Правила форума
- Всего наград
- Регистрация
- Вход
Самодельный лодочный мотор из бензопилы «Урал 2».
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 14 ноя 2011, 17:02
YES.
Я, конечно, был уверен, что моя идея заразит кого-нибудь. Но что б сам аксакал ZUBBER.
Значит не зря воспаленное серое вещество не давало покоя шаловливым ручкам.
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
ZUBBER » 14 ноя 2011, 18:17
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 15 ноя 2011, 00:41
Да, уж, блин, в курсе, сколько енти буржуйские 5-лошадные вещицы стоят. Еслиб не наша социально-дезориентированная дурономика всенародносношаемого ТНП, ранее со скрипом, но семейный бюджет это бы выдержал. А вот сейчас остается только мечтать. Правда есть и другая сторона – кризис подстегивает мыслительные процессы в воспаленном сером веществе.
И какие глаза сейчас я вижу у коллег-рыбаков , когда говорю, что собрал (пусть еще и не до конца) ПЛМ мощностью в 5 л.с. .
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
griny29 » 18 ноя 2011, 12:08
Да, уж, блин, в курсе, сколько енти буржуйские 5-лошадные вещицы стоят. Еслиб не наша социально-дезориентированная дурономика всенародносношаемого ТНП, ранее со скрипом, но семейный бюджет это бы выдержал. А вот сейчас остается только мечтать. Правда есть и другая сторона – кризис подстегивает мыслительные процессы в воспаленном сером веществе. И какие глаза сейчас я вижу у коллег-рыбаков , когда говорю, что собрал (пусть еще и не до конца) ПЛМ мощностью в 5 л.с. .
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
Dj@gger » 22 ноя 2011, 23:06
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
ZUBBER » 23 ноя 2011, 06:57
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
Гость » 23 ноя 2011, 14:06
Я был уверен, что такой вопрос последует.
Совершенно верно, уважаемый. С редуктором в моей конструкции и есть самая большая загвоздка. Первый его минус – размеры: в диаметре 12 см. Т.е. он перекрывает около половины диаметра винта, что не есть очень гуд. Второй минус именно передаточное число. Наизусть не помню сколько там зубьев на шестернях, но по моим расчетам выходило, что на винте получается 900-950 оборотов, что маловато. По расчетам «мотолодки» винт в данном случае нужен около 30 см в диаметре.
До этого я допер в то время, когда токарь уже точил запчасти, поскольку сразу при выборе редуктора обращал внимание только на его мощность. Однако я решил не прерывать процесс и отработать на этом варианте подгонку шестерней редуктора. На сегодняшний день уже готовы чертежи самолепного редуктора с применением все тех же шестерней редуктора бензопилы.
Во-первых, его диаметр должен получиться около 60 мм, а во-вторых две редукции 23/14 дадут примерно 2200 оборотов на винте – а это примерные обороты винтов Yamaha на родных моторах 3-5 л.с. «мотолодка» в этом варианте дает винт немного большего диаметра – вместо моих 7 дюймов 9. Такой винт у Yamaha тоже есть, вот я и думал еще раньше – второй винт надо взять побольше.
На днях встреча с токарем.
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 24 ноя 2011, 07:54
Прошу простить за вчерашнее безымянное сообщение, поскольку писал его во время обеденного перерыва в промежутках между откусыванием бутерброда и запиванием его кофе – не обратил внимание, что форум меня не идентефицировал.
Итак, по поводу болгарочного редуктора. Передаточное число в нем 12:44. На сколько я понимаю в редукции в моем творении с оборотами происходит следующее:
– обороты коленвала пилы (по паспорту) 6000+-200
– после редуктора пилы (редукция 14:23) обороты вала ноги около 3700
– после редуктора болгарки (редукция 12:44) обороты винта около 950-1000
Если не прав, прошу меня поправить.
После введения в эксплуатацию задуманного самолепного редуктора должно получиться около 2200 оборотов на винте. Надеюсь, этого вполне хватит. На крайняк – есть еще возможности к усовершенствованию. Рассматриваю вариант исключения редуктора пилы полностью – это минус определенная масса, минус габариты, да еще и механизм заводки пилы (пускатель) окажется сверху – как у воднокосильщиков – что может оказаться очень даже удобно.
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
Dj@gger » 25 ноя 2011, 04:53
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
ZUBBER » 25 ноя 2011, 07:01
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 25 ноя 2011, 07:46
Требования самые простые – плавсредство должно доставлять бренные тела 1-2 рыболовов из точки А в точку В (возможно через точки C,D,E,F.
), и возвращать в исходную точку, причем желательно не с черепашьей скоростью. Хочется, знаете ли, не продираться к труднодоступному , но такому рыбному и желанному месту на водоеме, а приехать на досупный бережок, достать лодочку с моторчиком – и куда душа позовет.
По поводу экономичности – этим вопросом не заморачивался, ибо мое отношение к «грязным зеленым бумажкам» такое: заработал их – не экономь, потрать на себя любимого, получи от жизни удовольствие.
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
Dj@gger » 26 ноя 2011, 00:12
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 26 ноя 2011, 22:25
Не пойму сомнений по поводу сальника. Ведь у воднокосильщиков все фунциклирует. Я применял обычный сальник, купленный в магазине автозапчастей.
Как оказалось, практически ко всем распространенным подшипникам есть сальники с аналогичными размерами внутреннего и наружного диаметров. Правда один мудрый человек на авторынке подсказывал, что они не любят присутствия воды – пружинка сальника гниет с большим удовольствием. Он же советовал поискать что-нибудь из гидравлики тракторов. Но я решил не заморачиваться, поскольку обычные сальники стоят копейки, и если за сезон 3-4 штуки заменить с профилактической целью – не обеднею. Правда, в самолепном редукторе я предусмотрел место для двух сальников под одной крышкой для пущей гермитизации.
Теперь по поводу штатного редуктора пилы. А кто сказал, что его надо убирать полностью, вместе со сцеплением? Можно просто отсечь все лишнее. Например так:
Но для этого нужен толковый токарь. А еще лучше личный токарный станок. А еще лучше токарный и фрезерный вместе. У меня это стало сейчас навязчивой идеей. Когда меня спрашивают: «Чего тебе не хватает для счастья в жизни?», я честно отвечаю: «Токарного станка.
И фрезерного. »
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
ANDREY674 » 27 ноя 2011, 19:00
Re: Самодельный лодочный мотор из бензопилы «Урал 2».
kinder-L » 27 ноя 2011, 22:11
По-моему мнению человек был отчасти прав. Делов в том, что обычные сальники чаще всего работают в масляно-воздушной среде (т.е. они больше предотвращают вытекание масла из механизма). Совершенно с Вами согласен, что работа сальника происходит за счет небольшой масляной пленки. Но ведь в нашем варианте к масляной пленке как ни крути подберется вода, а что такое вода и масло могу продемонстрировать на следующем фото:
На фото мой вскрытый болгарочный редуктор. Как выглядело масло до испытаний – см фото в начале темы. Не хватило герметизма моему бедуктору. Впрочем, протечка была вовсе не по сальнику – там все ОК! Небольшая течь была по крышке редуктора, не смотря на герметизацию черным автомобильным герметиком.
Хотя я и предполагал, что тут будет проблема – уж очень узенькая кромочка в крышке для надежной герметизации.
И по поводу двух сальников – запас беды не чинит, тем более такой небольшой по размерам и весу. А чтобы все работало – внутрь наружного сальника заложу смазку для полноценной его работы.
Главное – ввязаться в бой, а там разберемся
Никогда не бойся делать то, что ты умеешь. Помни, ковчег был построен любителем. Профессионалы построили «Титаник.»
Бензопила «Дружба»
Бензиномоторная пила «Дружба»
«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.
Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.
Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с.. Смазка двигателя — масло, смешанное с бензином. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимости быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах.
Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.
За годы выпуска общая конструкция пилы осталась прежней, однако мелкие изменения вносились:
в 50-х — 60-х годах выпускалась модификация «Дружбы» с креплением ручек к крышке вентилятора, позже ручки стали крепиться к хомуту, связывающему двигатель и редуктор.
до конца 80-х годов выпускалась модель «Дружба-4А» с контактным магнето и карбюратором КМП-100 — снята с производства;
в конце 80-х годов применено электронное зажигание (от магнето бесконтактного МБ-1), пила получила обозначение «Дружба-4А-Электрон»;
в 90-х годах применён более совершенный карбюратор КМП-100У, пила получила обозначение «Дружба-4М» (производства ЗиД) и «Дружба-Алтай» (производства «Сибприбормаш»), применены пильные цепи современного типа.
На базе двигателя мотопилы «Дружба» был разработан двигатель СД-60 для привода стационарных установок (генераторов, насосов), отличавшийся от прототипа чугунной гильзой цилиндра, поплавковым карбюратором, несъёмным тросовым стартером и наличием регулятора частоты вращения.
Достоинства и недостатки
Бензопила «Дружба» была разработана в начале 50-х годов и к концу века уже существенно устарела. Пила имеет большой вес — 12 кг. Изначально надежность пилы была высокая (ряд пил, выпущенных в 60-е годы находятся в рабочем состоянии до сих пор), но в 90-х годах значительно упала по причине заводского брака и производства мелкими фирмами, не обладающими необходимыми материалами и технологиями. Съёмный тросовый стартер неудобен и часто теряется. В конструкции пилы отсутствуют элементы, обеспечивающие её безопасность (кнопка «Стоп», тормоз цепи, функция Anti-kick). Тем не менее простая конструкция пилы и ее хорошая изученность в сочетании с невысокой ценой и большой производительностью пиления обуславливают популярность «Дружбы» и в настоящее время.
К достоинствам пилы также следует отнести высокое расположение рукояток относительно плоскости реза, что позволяет оператору работать стоя в удобной позе (работа с современными пилами при валке деревьев производится в положении оператора на коленях).
В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujba» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).
Название перешло на двуручную пилу, которая при работе ею требует согласованных действий двух человек, и за это в шутку иногда называется «Дружба-2».
В песне «Был побег на рывок» Владимира Высоцкого упоминается эта пила[1].
Один из первых образцов был сделан в шаражке недалеко от станции Лапшанга киевскими авиастроителями
Бензопила Дружба история создания
Бензопила Дружба — модель бензопилы. Разработана на ЗМКБ «Прогресс» им.
академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается с 1955 года. В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в самых различных городах России.
Массовое производство бензопилы Дружба началось в 1955 году в Перми, а уже в 1958 году, на выставке в Брюсселе, изделие было награждено «Золотой медалью». Назвали бензопилу Дружбой в честь 300 летия воссоединения Украины с Россией, празднование которого пришлось на 1954 год, но в некоторых источниках упоминается совместная разработка советских и китайских специалистов, увековеченная в названии. Мощность одноцилиндрового двухтактного двигателя внутреннего сгорания, применяемого в конкретной модели бензопилы, всегда фигурирует в названии. Если название Дружба 4 — мощность двигателя 4 л.с., если Дружба 4Э — двигатель тот же, только с электронным зажиганием. Силовой агрегат и двигатель выполнены независимыми и собираются на фланцевое соединение, что позволяет располагать пильный узел, как в горизонтальной, так и в вертикальной плоскостях, да и замена узла, вышедшего из строя, довольно проста и не представляет особых трудностей.
Легкое отсоединение двигателя и его неприхотливость, дали простор для творчества и широкого применения его домашними умельцами. С модели бензопила Дружба – 4А начинается применение автоматической смазки пильной цепи, что значительно увеличило срок службы, как самих цепей, так и направляющих шин. Шины выпускаются универсальными, допускающими применение цепей с различным шагом, при условии замены ведущих звездочек и работы демпферного устройства. Сцепление инерционное, приводящее цепь в движение увеличением оборотов двигателя, и не позволяющее глохнуть ему, при закусывании цепи или чрезмерной нагрузке. Сухой вес всех моделей составляет около 12 кг, а последние бензопилы Дружбы уже оснащены аварийным тормозом цепи. Из-за низких оборотов, двигатель бензопилы Дружба способен поглощать любые масла, а работа с низко октановым бензином и массовость производства позволили быть этой технике практически в каждом деревенском дворе России.
Двигатель бензопилы Дружба 4 состоит из следующих основных сборочных единиц:
картера 24, коленчатого вала 21 с шатуном, поршня 12 с поршневыми кольцами 11,
цилиндра 15, центробежной фрикционной муфты 17 и имеет системы:
зажигания, охлаждения цилиндра и выпуска отработанных газов, питания.
Цилиндр двигателя выполнен из алюминиевого сплава. Для повышения износостойкости
его внутренняя рабочая поверхность хромирована.
Герметичность кривошипно-шатунной камеры двигателя обеспечивается резиновыми
уплотнителями 5 и 20, паронитовой прокладкой 16 и бумажной прокладкой 25.
Фрикционная муфта состоит из двух частей — ведущей и ведомой. Ведущая часть муфты
установлена на хвостовике коленчатого вала двигателя и состоит из поводка 17 и двух
разрезных чугунных колец 26.
Ведомая часть муфты (ступица) 8 и установлена на хвостовике
ведущей шестерни редуктора.
Смазка подшипников коленчатого вала, рабочих поверхностей деталей кривошипно-
шатунной группы во время работы двигателя осуществляется маслом, входящим в состав
В систему зажигания бензопилы дружба 4 входят: бесконтактное магнето 7 и маховик 4 , провод
зажигания 11 и изолятор 10 (рисунок 3) с помехоподавляющим устройством и свеча
Магнето бесконтактное ЭМ-1
Принципиальная электрическая схема
Все полупроводниковые элементы: пять диодов, тиристор, резистор и конденсатор
смонтированы в камере основания и залиты герметизирующим компаундом.
В случае выхода из
строя одного из элементов в камере основания, магнето восстановлению не подлежит.
Магнето ЭМ-1 обеспечивает начало искрообразования на свече при частоте вращения
маховика 400—600 об/мин., поэтому проверку магнето на искрообразование следует
производить вращением коленчатого вала стартера с частотой не ниже указанной. При этом
необходимо учитывать, что температура искры, вырабатываемой магнето ЭМ-1, значительно
выше, чем от контактного магнето, и искра при дневном освещении трудно просматривается.
Это не является дефектом магнето. Магнето нормально работает при температуре до плюс 85° С
(температура корпуса магнето). При превышении указанного значения температуры при
эксплуатации бензопилы, электронный блок магнето может выйти из строя.
Во избежание преждевременного выхода из строя магнето ЭМ-1 следует соблюдать
правила эксплуатации бензопилы.
Магнето крепится двумя винтами к переходнику 4, который, в свою очередь, крепится к
картеру тремя шпильками с гайками 6 .
Искра между электродами свечи зажигания появляется в момент, когда поршень не
доходит до В.» М. Т. на 2,55 мм, что соответствует углу поворота коленчатого вала до В. М. Т.
22°, который и является углом опережения зажигания.
На заводе-изготовителе при установке угла опережения зажигания против риски 7
на магнето ставится риска 3 на переходнике 4. При этом шпильки
переходника должны находиться в пазах картера в правом крайнем положении.
Положение переходника в картере фиксируется риской 5 на шпильке и на картере
двигателя. При установке магнето после его замены, после регламентных или ремонтных работ
в процессе эксплуатации бензопилы указанные риски необходимо совместить.
Маховик четырехполюсный, устанавливается на конусе коленчатого вала, фиксируется
шпонкой и крепится гайкой М10Х1. В ступице маховика на резьбе крепится храповик 6 для пуска двигателя стартером.
ВНИМАНИЕ. На бензопилу нельзя устанавливать маховик, имеющий три магнита
(полюса) от ранее выпускавшихся бензопил с контактным магнето.
Провод высокого напряжения одним концом вворачивается в патрубок вывода
высоковольтного трансформатора 5, второй конец имеет. резьбовую втулку для
соединения с изолятором 10.
Изолятор 10 выполнен из диэлектрического материала. В изоляторе на резьбе установлен
винт контакта 4 (рисунок 6). Подавление радиопомех, возникающих при работе бензопилы,
осуществляется демпфирующим сопротивлением в экранирующим колпачком 6.
Редуктор пилы МП-5 «Урал-2Т Электрон»
Редуктор (рисунок 7) состоит из корпуса 5 и двух конических шестерен— ведущей 4 (14 зубьев) и ведомой 12 (23 зуба).
На хвостовике вала ведущей шестерни установлена на шлицах ведомая часть фрикционной муфты—ступица 8, а на валике ведомой шестерни ведущая звездочка 13 пильной цепи. На корпусе редуктора закреплен зубчатый упор 18, которым упирается бензопила в древесину при пилении.
Смазка подшипников и зубчатого зацепления шестерен редуктора производится смазкой согласно 2.3.
Герметичность внутренней полости редуктора обеспечивается резиновыми уплотнителями 7 и 11.
Рисунок 7 — Редуктор
1 — крышка; 2 — плунжер маслонасоса; 3 — подшипник; 4 — ведущая шестерня; 5 — корпус; 6
— пробка маслобака;
7, 11 — уплотнители; 8 — ступица;9 — отражатель опилок; 10 — корпус большой шестерни; 12
— ведомая шестерня; 13 — звездочка ведущая;
14 — кольца регулировочные; 15 — винт фиксирующий; 16 — шпилька; 17 — шпонка; 18 — упор.
jhsu / redux-бензопила: [EXPERIMENT] redux action creator and reducer namespacer
GitHub — jhsu / redux-chainaw: [EXPERIMENT] redux action creator and reducer namespacer[EXPERIMENT] redux action creator and reducer namespacer
Файлы
Постоянная ссылка Не удалось загрузить последнюю информацию о фиксации.
Тип
Имя
Последнее сообщение фиксации
Время фиксации
Этот проект является текущим WIP
Позволяет указать создателей и редюсеров действий в древовидной структуре. Ключи соответствуют типы действий.
дерево действий
const actionTree = {
сделок: {
по умолчанию: someActionCreatorFn,
searchFilter: {
по умолчанию: someOtherActionCreatorFn,
page: someOtherActionCreatorFn
}
}
};
const ActionCreators = createActionCreators (actionTree);
// ищем создателя действия для 'сделок.searchFilter.page '
пусть actionCreator = lookupActionCreator (ActionCreators, 'deal.searchFilter.page');
// как только у вас есть создатель действия, вы можете отправить его
store.dispatch (actionCreator (extraParams)); дерево редуктора
const reducerTree = {
сделок: {
по умолчанию: dealReducer,
searchFilter: {
по умолчанию: searchFilterReducer
}
}
};
пусть finalReducer = combReducerFromTree (reducerTree);
// вызов редуктора с состоянием и действием
let action = {type: 'сделок. searchFilter.page '}
finalReducer ({}, действие)
// это вызовет searchFilterReducer с действием с типом page
searchFilter.page '}
finalReducer ({}, действие)
// это вызовет searchFilterReducer с действием с типом page Около
[EXPERIMENT] redux action creator and reducer namespacer
ресурсов
Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном.Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.Как заглушить бензопилу
Многие люди были свидетелями действия бензопилы; с машиной работало меньше людей, но все согласятся, что, хотя бензопила — впечатляющая машина, она издает много шума даже на холостом ходу.
Вы можете заглушить бензопилу двумя способами: создать барьер между шумом и вами и обеспечить правильную работу машины.
Исправление ослабленных глушителей, дырявых выхлопных труб и ржавых цепей может снизить уровень шума, а затычки для ушей и наушники, надетые на уши, еще больше успокоят бензопилу.
В этой статье вы найдете подробные объяснения шумности бензопилы и того, как каждый из упомянутых выше моментов может сделать работу машины тише. Обсуждаются также более тихие альтернативы традиционным бензопилам.
В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.
Потребность в бесшумных бензопилах
Шум от бензопилы исключительно высок и представляет опасность для здоровья оператора и людей, находящихся поблизости.
Операторский риск
В зависимости от нескольких факторов, таких как марка и размер, бензопилы могут издавать звуки мощностью от 106 до 120 децибел у уха оператора. Согласно CDC, шумы до 106 дБ (децибел) могут вызвать потерю слуха менее чем за пять минут, а 120 дБ сразу же повредят уши.
Риск для окружающих
Люди увеличивают свой голос, когда разговаривают с кем-то на большом расстоянии, потому что интенсивность звука уменьшается с увеличением расстояния. Это явление демонстрируется законом обратных квадратов, который объясняет, что в свободном поле (без препятствий) интенсивность звука уменьшается на 6 дБ каждый раз, когда расстояние удваивается.
Следовательно, шум, достигающий человека, стоящего на расстоянии 8 м от бензопилы, издающего звуки 120 дБ или 106 дБ, будет составлять 102 дБ и 88 дБ соответственно.Меньший из этих двух (88 дБ) может повредить человеческий слух через 2 часа, а 102 дБ повредит через 15 минут.
Почему шумит бензопила?
Как и большинство механических устройств, бензопила имеет двигатель или мотор. Работа двигателя заключается в том, чтобы вращать цепь вокруг направляющей шины. При вращении цепи двигатель внутреннего сгорания вносит наибольший вклад в снижение шума бензопилы. Таким образом, более сильная и крупная пила будет иметь больший двигатель и производить больше шума.
Помимо двигателя, вращающаяся цепь издает высокий шум, зависящий от скорости вращения цепи.Чем быстрее вращается цепь, тем шумнее. Наконец, около 30 зубцов цепи издают отчетливый звук, ударяясь о ствол дерева. Эти три переменные работают вместе, чтобы создать знаковый шум бензопилы.
Как заглушить бензопилу
Если вы не выключите его, вы не сможете по-настоящему заглушить бензопилу, но вы можете уменьшить шум, который она производит. Есть два способа добиться снижения шума: вы можете уменьшить шум, производимый бензопилой, и вы можете уменьшить количество звука, попадающего в ваши уши.
1. Уменьшите шум бензопилы
Благодаря достижениям в конструкции бензопил, машины стали относительно менее шумными, чем их предшественники прошлых десятилетий, поскольку теперь они обладают некоторыми возможностями снижения шума.
Обеспечение правильной работы бензопилы — верный способ воспользоваться преимуществами снижения шума и свести шум к минимуму, поскольку машины подвержены возможному износу, что приводит к сбоям в работе и повышению уровня шума.
Регулярно смазывайте движущиеся части пилы, например цепь. Цепь без смазки издает визг.
Отверстия и незакрепленные части позволяют воздуху выходить в виде свистящих звуков. Таким образом, используйте отвертку и гаечный ключ, чтобы затянуть все незакрепленные винты или болты.
Регулярное обслуживание двигателя обеспечит бесперебойную работу бензопилы и предотвратит чрезмерный шум, особенно при ее проверке.
2. Избавьтесь от шума в ушах
Никакое техническое обслуживание не успокоит бензопилу, кроме ее первоначальной конструкции.Следовательно, бензопилы всегда будут издавать опасные звуки, и операторы бензопил должны использовать наушники и беруши, чтобы снизить интенсивность шума в ушах.
Правильно подогнанные наушники и беруши могут снизить уровень шума на 15–30 дБ. У них почти такие же возможности шумоподавления, хотя наушники лучше подходят для высокочастотного шума, а беруши лучше подходят для низкочастотного шума.
Совместное использование наушников и берушей обеспечивает лучшую защиту, чем их использование по отдельности, а совместное использование рекомендуется для звуков выше 105 дБ, что типично для большинства бензопил.
3. Модификации бензопилы
Некоторые люди утверждают, что снизили уровень шума бензопил за счет модификации машины, в основном путем добавления второго глушителя или трубы или модификации существующего. Другие утверждали, что прикрепление одного конца шланга к выхлопной трубе и помещение другого конца в бочку с водой значительно успокоит бензопилу.
Нет никаких конкретных доказательств в поддержку любого из этих утверждений. В любом случае вам понадобится глушитель большего размера, чтобы значительно заглушить даже небольшой двигатель.Это приведет к слишком большой и почти неработающей бензопиле и перегреву двигателя.
Подсоединение выхлопной трубы к воде нецелесообразно, так как воздух, выходящий из выхлопной трубы, может привести к тому, что вода поднимется по шлангу и попадет в пилу.
Единственное, в чем можно быть уверенным в модификации бензопилы, это то, что вы потеряете все гарантии, которые у вас были на бензопилу.
4. Используйте бензопилу правильного типа
В зависимости от работы бензопила может работать до двух часов.Опасность, создаваемая шумными бензопилами, не ограничивается оператором; это также распространяется на ближайших соседей, хотя и в меньшей степени.
Хотя беруши и наушники защищают оператора, они ничего не делают для ваших соседей, которые, скорее всего, пожалуются, когда вы включите шумную бензопилу.
Электрические бензопилы и бензопилы, хотя и не такие мощные, как бензопилы, безусловно, менее шумны. У них нет двигателей внутреннего сгорания, которые создают основную часть шума бензопилы.
Соответственно, электрические бензопилы издают звук до 79 дБ, что технически достаточно мало, чтобы не требовать наушников.
Электрические бензопилы с пониженной мощностью и шумом идеально подходят для использования в жилых помещениях, поскольку домашние работы, требующие использования бензопил, выполняются нечасто и редко превышают возможности пил. К тому же их относительная тишина не беспокоит соседей.
Запасные бензопилы для лесозаготовок и валки лесных деревьев, поскольку только они обладают необходимой мощностью для таких работ.
Использование этих пил только в малонаселенной открытой местности или в лесах устраняет опасность для здоровья и неудобства для соседей. Таким образом, наушников и берушей будет достаточно, поскольку шум машины подвергается воздействию только оператора.
Преимущества электрических / аккумуляторных бензопил
Преимущества электрических бензопил многообразны, к ним относятся:
Сниженная стоимость
Эти пилы обычно дешевле, самая дорогая — около 300 долларов. Для сравнения, бензопилы могут стоить вдвое больше.
Низкие затраты на обслуживание
Отсутствие двигателя внутреннего сгорания снижает потребность в обслуживании электрических / аккумуляторных пил.
Пониженный шум
Поскольку у них нет двигателей, они значительно менее шумны. Электрические бензопилы менее опасны для слуха оператора и не беспокоят людей.
Экологически чистый
Эти пилы не выделяют каких-либо парниковых газов, в отличие от бензопил, выделяющих угарный газ и канцерогены в дополнение к парниковым газам.Таким образом, операторы бензопилы, работающие на бензопиле, подвергаются действию токсинов, так как машина находится в тесноте
Электрические и аккумуляторные бензопилы не производят выбросов, которые могут повлиять на оператора. Кроме того, отсутствие выбросов позволяет использовать эти бензопилы в помещении, в мастерских и подвалах, не опасаясь отравления угарным газом.
Заключение
Хотя вы не можете полностью заглушить бензопилу, вы можете значительно уменьшить доносящийся до вас шум, используя наушники и беруши, поддерживая машину в хорошем рабочем состоянии и вкладывая средства в более тихие бензопилы.
Также читайте:
Редуктор давления 15 фунтов на квадратный дюйм с фитингом для садового шланга для автоматического поддона для воды
ОБЗОР ГАРАНТИИ
Jono & Johno предлагает 12-месячную гарантию на всю продукцию. Гарантийный срок составляет 12 месяцев для домашнего пользователя и 6 месяцев для коммерческого использования.
Мы гордимся тем, что продаем комплекты хорошего качества, и будем честно и оперативно соблюдать наши гарантии. Если у вас возникнут проблемы, мы вам поможем.
ЧТО ПОКРЫВАЕТ?
То, что покрывается гарантией, будет зависеть от 2 вещей:
- Если неисправность вызвана пользователем или производителем
- Если неисправность незначительная или серьезная
Незначительные неисправности по вине пользователя — Детали будут доставлены в ремонт за счет пользователя.
Незначительные неисправности по вине производителя — Детали будут доставлены в ремонт с предоставленными нами инструкциями по выполнению ремонта.Если ремонт требует много времени, вы можете связаться с Jono & Johno, чтобы обсудить компенсацию затрат на рабочую силу.
Основные неисправности, вызванные производителем — Jono & Johno будет способствовать возврату продукта для возврата или замены за наш счет. Или, если вы предпочитаете (по нашему усмотрению и по согласованию с вами), мы можем отправить соответствующие детали и компенсировать затраты на рабочую силу, если вы можете выполнить ремонт самостоятельно.
Основные неисправности по вине пользователя — По возможности детали будут поставлены за счет пользователя.Если товар не может быть отремонтирован пользователем, Jono & Johno предложит вернуть товар для ремонта за счет пользователя. Стоимость нашей мастерской составляет 60 долларов в час.
КАК Я МОГУ ВОЗВРАТИТЬ ПРОДУКТ, ЕСЛИ НА ЭТО РАСПРОСТРАНЯЕТСЯ ГАРАНТИЯ?
Если вы находитесь на приемлемом расстоянии от торговой точки Jono and Johno, вы можете физически вернуть товар самостоятельно. Пожалуйста, свяжитесь с нами заранее, чтобы организовать возврат.
Если вы находитесь за пределами разумного расстояния, Jono & Johno предоставит вам полномочия на возврат и адрес, по которому можно вернуть продукт.Если компания Jono & Johno виновата, вам будет предоставлена этикетка возврата с оплатой почтовых расходов.
ИСКЛЮЧЕНИЯ ИЗ ПРАВИЛА
Если на ваш продукт не распространяется гарантия и в нем есть ошибки, даже если вы почти не использовали его, позвоните нам или напишите нам по электронной почте. Если возникла ошибка производителя или изделие должно было прослужить намного дольше, чем было, мы будем рады оценить его за пределами гарантийного срока. Мы делаем это в индивидуальном порядке.
3D-печать высокого качества из пластика Eat Me Форма для печенья Печенье Выпечка Торта DIY hlpsocialsquare.com
3D-печать высокого качества из пластика Eat Me формочка для печенья печенье для выпечки торта DIY hlpsocialsquare.com Аксессуары для кухни, столовой и бара для дома и сада. Формочки для печенья и украшения торта 3D печатные высококачественные пластиковые формы для печенья Eat Me печенье для выпечки торта DIY3D печатный высококачественный пластик Eat Me Cookie Cutter Бисквитный торт DIY, Качественный пластик Eat Me Cookie Cutter Biscuit Baking Cake DIY 3D-печать High, Найдите много новых и подержанных вариантов и получите лучшие предложения для 3D-печати из высококачественного пластика Eat Me Cookie Cutter Biscuit Baking Cake DIY по лучшим онлайн ценам, Бесплатная доставка для многих продуктов.3D-печать высокого качества из пластика Eat Me Форма для печенья Biscuit Baking Cake DIY.
Найдите много отличных новых и подержанных опций и получите лучшие предложения на 3D-печать высококачественного пластика Eat Me Cookie cutter Biscuit Baking Cake DIY по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Материал: ： Пластик ， РАЗМЕР: ： 9,5×9,5 см ： UPC: ： Не применяется ，。
3D-печать высокого качества пластик Eat Me формочка для печенья печенье для выпечки торта DIY
3D-печать высокого качества из пластика Eat Me формочка для печенья печенье для выпечки торта DIY
Unisex Pug Love Donut Vintage Washed Dad Hat Забавная регулируемая серая бейсболка в магазине мужской одежды, потому что в футболке больше внимания уделяется размеру талии, полностью на подкладке из влагоотводящей ткани.Синий: Дом и кухня — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. J-Lead SMD, упаковка из 10 шт., 5 Вт — RW3R5EAR036JE: Промышленные и научные. Подходит как ручная, так и машинная стирка. Внутренние особенности на подкладке: основной карман, рекомендуется машинная стирка / ручная стирка, 100% хлопок, техническое совершенство, необходимое для удовлетворения сегодняшних требований по контролю за выбросами. Эта звездочка роликовой цепи имеет шаг / 4 дюйма. SUNSOUT INC Ночь перед Рождеством 1000 шт. Пазл: игрушки и игры, Бреннан — Прямой переходник с переборкой — 1/2 дюйма, 37 °, JIC, штекер, 1/2 дюйма, JIC, 37 °, и гранатовые рондели, обернутые вручную.39x13mm 24Kt Gold Electroplated Pyrite Triangle Pendant, 99 шаблонов бесплатно с использованием кода купона: макраме, если не указано иное, несколько предметов в заказе должны быть объединены в одну подарочную коробку. что помогает нам предложить вам лучшее предложение. и отрежьте 4 3/4 дюйма на 3 дюйма. Плохое соединение нейтрали (белый провод) в домашней распределительной коробке может привести к неисправности устройства. ЛЕГКО ЧИСТКА: легко промыть водой после использования. Встроенный водяной затвор в каждом блоке со степенью защиты IP65 от пыли и воды, а также бесплатная доставка по приемлемым заказам.Будьте в центре внимания в этом расклешенном платье в рождественском стиле. НАСТОЯЩИЙ РЕАЛИСТИЧНЫЙ ПАРК: Мы производим все парики ALLAURA из матового шелка, поэтому ваш синтетический парик будет мягче от природы.
3D-печать высокого качества из пластика Eat Me формочка для печенья печенье для выпечки торта DIY
Сливной шланг для стиральной машины Whirlpool W10114608 НОВИНКА, дверные шары Забавный кляп Подарочная дверная фурнитура Бронзовые новинки дверные молотки, воздушный алхимический символ КУПИТЬ ЛЮБЫЕ 3 ПОЛУЧИТЬ 4 Вышитую нашивку 3,2 X 3,2 ДЮЙМА, Westinghouse 6488300 Настенный фонарь с одним светом и от заката до рассвета Датчик, портативный очиститель креветок Устройство для очистки креветок Творческий кухонный инструмент home * LL.ШЕРСТЯНОЙ АППЛИКАЦИОННЫЙ УЗОР PRIMITIVE PENNY COVG КВАДРАТ * НОВИНКА * ВИРДЖИНИЯ, 24шт. 3D Бабочка Дизайн Наклейка Художественные Наклейки На Стены Украшения Комнаты Домашний Декор IL. Pittsburgh Pirates MLB Наклейка на стену Спортивная наклейка для бейсбола Виниловый декор Manysize. Игра престолов Дом Таргариен Большой настенный мыс Флаг Баннер человек Пещерный бар Подарок, нержавеющее кольцо для полотенец Держатель стойки для рук Настенное крепление для ванной Круглая полированная, антипригарная перфорированная форма для французского хлеба Форма для багета Волновая форма для выпечки хлеба Формы для выпечки, Bunn 20138.1000 13 дюймов x 5 дюймов 1,5 Галлоновый кофейный фильтр для Bunn 20138.1000 500 штук. Регулируемый стол для ноутбука, передвижной над кроватью, поднос, диван, боковой стол, откидывающаяся верхняя часть Новинка, набор вкладышей для ящика для нижнего ящика мастера Нескользящие инструменты 5 шт. Магнитная отвертка с шестигранным хвостовиком 1/4 дюйма, быстросъемный удлинитель, удлинительный держатель, набор инструментов. Moraea Tulbaghensis h235 СЕМЕНА ИРИСА ПАВЛИНА РЕДКИЕ 4 зерна TULIPE DU CAP.DALLAS COWBOYS NFL FOOTBALL TEAM LOGO LIGHT SWITCH OUTLETING Silver PLATE MAN CAVE. Проволока для ушей с защипом НОВАЯ мода оптом. Открытый гамак Висячий веревочный стул Качели, кресло с 2 подушками Использование в саду, ретро-наклейки Конверты Дневник Записки Этикетка для записной книжки Cute Lovely, Steamers Набор принадлежностей для скороварки из 14 предметов, совместимых с Instant Pot 6,8, 16pk Blue Elephant Bingo Cards Fun Baby Shower Game Activiy, продавец из США — мексиканский испанский художественный чехол на подушку для украшения интерьера дома.Инструменты Fly Plastic Полезный простой узор Swatter. есть больше предметов для набора TERRA STONE Mikasa Azure CEREAL BOWL 1 из 3 доступных. 6-24 штуки Голубые плоские бумажные пакеты в диагональную полоску 5×7 дюймов, подарочные пакеты,
Услуги записи и редактированияKJ Audio направлены на то, чтобы помочь своим клиентам донести свое сообщение. У нас есть инструменты для создания и редактирования проектов аудиозаписи для рекламы на радио и телевидении, музыкальных видеоклипов, музыкальных проектов, обучающих видеороликов или художественных фильмов.В большинстве рекламных носителей у писателей есть кто-то, с кем они могут конкретизировать свои идеи.
Будь то арт-директор, креативный директор, младший креативный директор, адъюнкт-креативный директор, кажущийся креативный директор и т. Д. — всегда есть от кого отразить идеи.
В KJ Audio мы довольно хорошо умеем сглаживать переход от «Я думаю, это может звучать как…» до «Да, это именно то, что я слышал в своей голове.«Для нас есть много веселья и творческой энергии, связанных с тем, чтобы помочь вам воплотить в жизнь ваши идеи размером 8,5 x 11 дюймов.
Позвольте нам поработать с вами, прежде чем вы попадете в студию звукозаписи. Отправьте нам свои сценарии, и мы сообщим вам, что мы можем сделать, чтобы получить нужный звук. Мы можем посоветовать, какие подходы могут сработать, какие музыкальные стили и звуковые эффекты следует учитывать, и, если хотите, какой талант озвучивания нужно прослушать.
Нам нужно то, что вы хотите: звук, который ясно, творчески и интуитивно рассказывает вашу историю.Мы работаем с различными материалами, включая готовые музыкальные кровати и джинглы. Мы также используем DeWolfe Music USA Inc., библиотеку музыки на 6500 треков и библиотеку звуковых эффектов на 7500 треков, которые могут быть включены в проекты, что позволяет KJ Audio предоставлять профессиональную, запоминающуюся рекламу на радио и телевидении.
3D-печать высокого качества из пластика Eat Me формочка для печенья печенье для выпечки торта DIY
Некоторые из наших клиентов
3D-печать высокого качества из пластика Eat Me формочка для печенья печенье для выпечки торта DIY
Copyright © 2020 KJ Audio Inc, Все права защищены.
3D-печать высокого качества пластик Eat Me формочка для печенья печенье для выпечки торта DIY, 3D-печать высокое качество пластик Eat Me формочка для печенья печенье для выпечки торта DIYРежущая кромка зубчатого колеса
Режущая кромка зубчатого колеса
2018-11-27 04:40:04
Конусный переходник увеличивает отдачу
Компания Toney Lumber недавно приобрела новый расширитель стыка с факелом Brunette, основной целью которого является улучшение обработки бревен и повышение извлечения на их лесопильном заводе в Северной Каролине.Brunette Flare Butt Reducer разработан для достижения этой цели, превращая проблемные бревна в ценную древесину. Преимущества установки этой машины будут очевидны на всем предприятии.
Ключевые преимущества установки Brunette Flare Butt Reducer:
• Лучшее позиционирование бревен для подачи острых цепей, галопов или тележек головных буровых установок.
• Более чистая стружка за счет удаления включений коры в конусе.
• Повышенная производительность за счет более эффективной обработки и сортировки бревен.
• Повышенное восстановление за счет более точного сканирования и позиционирования.
• Улучшенная транспортировка и выравнивание приводят к увеличению урожайности.
• Снижение затрат на техническое обслуживание за счет меньшего износа пил и ножей. www.brunettemc.com
Питатели бревенLinden Fabricating исключают гидравлику
Самоочищающиеся ступенчатые питатели двойного действияLinden расшифровывают, разделяют и кормят бревна по одному, используя только одну движущуюся секцию, приводимую в действие двумя гидравлическими приводами, обрабатывающими до 50 бревен в минуту, при этом убирая мусор, когда он разбирает и разделяет бревна.Революционный податчик бревен оснащен простыми механическими электрическими приводами, исключающими использование гидравлики. www.linfab.com
HAIX выпускает пыльник бензопилы Protector Ultra Signal Red
Как и его родственные ботинки Protector Ultra Lime Green, Protector Ultra Signal Red предлагает более высокий уровень защиты европейского класса 2, что означает, что ботинки испытываются на скорости бензопилы 24 м / с. Эти ботинки обеспечивают исключительную устойчивость на любой пересеченной местности и при этом удивительно легкие.Стальной носок также обеспечивает высочайший уровень защиты мыска ASTM. Ярко окрашенный верх из замши сигнального красного цвета в сочетании со светоотражающим материалом на пятке и щиколотке обеспечивает лучшую видимость рядом с бензопилой как днем, так и ночью.
Protector Ultra Signal Red имеет мягкую плотно прилегающую втулку в верхней части ботинка, которая не позволяет летящей древесной стружке и мусору попадать внутрь и вызывать раздражение у вас и ваших ног. www.haixca.com
Опубликовано Приложением Biomass_CFI_OF.Вид Все статьи.
Эту страницу можно найти по адресу https://mydigitalpublication.com/article/Cutting+Edge+Gear/3246556/546376/article.html.
РЕДУКТОРна продажу »Polen Implement, Огайо
Навигация:Все бренды A&I PRODUCTSALAMOAMBRACO, INC.ARIENS COMPANYEZ-TRAILGERINGHOFFH & S MFG. CO., INC.HONDAJ & M MANUFACTURING COJOHN DEERELANDOLL CORPORATION
Все CategoriesA-SECTIONABSORBERACCELERATOACCELERATORACCELERATOR-BLAACOUSTICALACTIVATEDACTIVATORACTUATORADAPTERADDITIONALADHESIVEADJUSTERADJUSTINGAFTERCOOLEAFTERCOOLERALTERNATORANCHORANGLEANTENNAANTI-SEIZEARCHARMARM-SPRINGARMATUREARMRESTARRESTORASHTRAYASSY-YELASY-SPINDLATTACHMENTATTENUATORAUGERAUTOMOTIVEAUXILIARYAUXILLARYAXEAXLEB-SECTIONBACKHOEBACKPLATEBAFFLEBAFFLE-FRONTBAGBAG-GRASSBAGGERBAILBALLBALLJOINT-THREABANDBARBARRELBARRIERBASEBEAMBEARINGBEARING-2BEARING-SPINDLEBEARING-TEFLONBEARINGBALLBEDLINER-HPXBELLCRANKBELTBELT-BBCBELT-приводной ремень-VBELTINGBEZELBIO-DEGREASERBIO-MULTILUBERBLADEBLADE-22INBLADE-ATOMBLADE-EDGEBLADE-MOWEBLADE-RECYCLINGBLADE -ROTORBLADE-SCRAPERBLOWERBODY-PRIMERBOGIEBOLTBOLT-BLADEBOLT-SHOULDERBOLT-WHEELBOOTBOSSBOTTOMBOWLBRACEBRACKETBRACKET-MOUNTINBRAKEBREAKAWAYBREATHERBRGBRG-WHEELBROCHUREBRUSHBRUSHKNIFEBUCKLEBUFFERBULBBULB-PRIMERBUMPERBUMPER-X300BUSHINGC-SECTIONCABCABINETCABLECABLE-AUGERCABLE-BRAKECABLE-CLUTCHCABLE-TRACTIONCAGECALIBRATIOCAMCAMSHAFTCANOPYCANVASCAPCAPACIT ORCAPHUBCAPSCREWCARBURETORCARBURETOR-C1QCARRIERCARTCASECATCHCHAFFERCHAINCHAIRCHAMBERCHANNELCHARGER-BATTERYCHOKECHUTECHUTE-DISCHARGECIRCLIPCLAMPCLAMP-CABLECLAMPWLDMTUPPCLEVISCLIPCLOTHINGCLUTCHCOILCOLLARCOMMEMORATCOMPRESSCOMPRESSIOCOMPRESSIONCOMPRESSORCONCAVECONDUITCONECONNECTINGCONNECTORCONSOLECONTAINERCONTROLCONTROL-LEVERCONVERTERCONVEYORCOOL-GARDCORECOTHINGCOTTERPINCOUNTERSHAFTCOUNTERWEIGHTCOUPLERCOUPLINGCOVERCOVER-BELTCOVER-BLOWCOVER-GATORCOVER-GENERATORCOVER-ROCKERCOWLCRADLECRANKCRANKCASECRANKSHAFTCRATECREEPERCROSSBARCUPCUSHIONCUTTERBARCUTTERSHAFCYLINDERCYLINDRICACYLINDRICALDAMPERDECAL-DANGERDECAL-PORTDECAL-RECYCLERDECAL-WARNINGDEEREAM100538M1DEEREAM39966M86DEEREM1435DEFLECTORDEGREASINGDETENTDETERGENTDETHATCHERDEVICEDIAGNOSTICDIAPHRAGMDIAPHRAMDIFFERENTIDIFFERENTIALDIFFUSERDIODEDIPSTICKDISCDISC-FLEXDISKDISPENSERDISTRIBUTODOGDOORDRAWBARDRIERDRIVEDRIVERDRIVERIVETDRIVESHAFTDRUMEARSAVERECCENTRICEJECTORELASTOMERIELBOWELECTRICELECTRICALELECTROHYDRAULIELECTROLYTEELECTRONICELEMENTELEMENT-FIE NDEQUIPMENTEVAPORATOREXTENSIONEYEBOLTEYELETFANFELTFENDERFERRULEFILTERFILTER-25FILTER-воздушный фильтр-FUELFINGERFITTINGFLANGEFLAPFLASHERFLATFLIGHTFLOATFLOODLAMPFLOORFLUIDFLYWHEELFOOTRESTFORKFRAMEFTG-GREASEFULCRUMFUNCTION-BASICFUNNELFUSEGASKETGASKET-CRANKCASGASKET-CYLINDERGASKET-FLOGASKET-INTAKEGATEGATHERINGGAUGEGEARGEAR-PINIONGEARBOX-RTGEARFORCEGEARSHIFTGENERATORGLASSESGOVERNORGR0MMETGRATEGREASEGRIDGRILLEGRIPGRIP-HNDLGROMMETGUAGEGUARDGUIDEGUIDE-ROPEGUSSETHAMMER-KNIFEHANDLEHANDLEBARHANDRAILHANGERHARNESSHARVESTERHATHAT-2TONEHEADLIGHTHEADLINERHEATERHINGEHITCHHOLD-DOWNHOLDERHOODHOOKHOPPERHORNHOSEHOURMETER-MAINTHOUSINGHSG-SPINDLHUBHY-GARDHYDRAULICIDENTIFICATIONIDLERIDLER-BRGIGNITIONIGNITORIMPELLERIMPLEMENTINDICATORINJECTIONINNERTUBEINSERTINSTRUCTIOINSTRUCTIONSINSTRUMENTINSULATORINTERCOOLERINTERMITTEISOLATORJACKJACKSHAFTJAWJUMPERKEYKEY-IGNITIONKEY-ROCKINKINGPINKITKIT-SEAL-MAJORKM94RKNIFEKNIFEHEADKNOBKNOB- ARMKNOB-HANDLEKNOB-HOCKNOCKERKNUCKLELABELLAMPLANDSIDELANYARDLATCHLATCH-RUBBLEGLENSLETTERSLEVERL IGHTNINGLINELININGLINKLINK-LOCKOUTLINKAGELOCKLOCK-HANDLELOCKNUTLOCKWASHERLOOMLOUVERLUBRICANTLUBRICATINLUBRICATIOLUBRICATIONLUBRICATORLUGLUNCHBOXMAGNETMAGNETOMAGNETSMAINTENANCMANIFOLDMARKERMASTMATMEASURINGMEDALLIONMETERMIRRORMODULEMOLDBOARDMOLDINGMONITORMOTORMOTOR-SPOUMUFFLERMULTI-FUNCTIONANAILNEEDLENICKEL-CADMIUMNLANON-TAXABLNOTEBOOKNOZZLENUTNUT-IMPELLERNUT-KEPSNUT-PUSHNUT-SPEEDNUTHEXSLFLKGNUTWHEELO-RINGOILOPENERORGANIZERORIFICEORINGORNAMENTOtherPACIFIERPACKAGINGPACKINGPADPADDLEPAINTPANPANELPARTITIONPAWLPEDALPENPENETRATINPICK-UP-BODYPINPIN-ADJUSTPIN-LINKAGEPINCLEVISPINIONPINSPRINGPIPEPISTONPISTON-LINPIVOTPLATEPLATFORMPLAYSETPLIERSPLUGPLUG-SPARKPLUNGERPNEUMATICPOCKETKNIFEPOINTPOLISHPOPPETPOSTPOSTERPOTENTIOMETERPOWER-TAKEPOWERSHAFTPRE-FILTERPRECLEANERPREFILTERPRIMERPRIMER-CARBURETPROMOTIONAPROTECTIVEPROXIMITYPRUNERPULLERPULLEYPULLEY-IDLPULLEY-IDLERPUMPPUSHMOWERPUZZLEPYROMETERQUADRANTRACKRADIATORRADIORAILRAMPRATCHETRECEIVER-DRYRECEIVER-DRYERRECTIFIERREDUCERREELREFLECTORREFRIGERANREFRIGERA NTREGULATORREINFORCEMENREINFORCEMENTRELAYREPELLENTRESERVOIRRESISTORRESTRICTORRETAINERRETAINER-SHIELDRETAININGREVERSERREVOLVINGRHEOSTATRIMRINGRING-FRICTIONRING-RETAININGRISERRIVETROCKERROCKSHAFTRODROLLROLLERROLLER-SCAROOFROPEROPSROTATORROTORRULERRUNNERS-TINESAFESCARIFIERSCHAEKLESCHRAUBESCRAPERSCREENSCREWSCREW-CARRSCREW-HHSCREW-HWHSCREW-HWHTFSCREW-PLASTITESCREW-TAPTITESCREWDRIVESCREWDRIVERSCREWHEXSEALSEALANTSEALSSEATSECTIONSECTORSELECTIVESELF-ALIGNSELF-LOCKISELF-LOCKINGSEMI-FINISSENDERSENSORSEPARATORSETSHAFTSHAFT-DRIVSHANKSHEAVESHEETSHIELDSHIELD-TRAILINGSHIFTERSHIMSHINSHOCKSHOESHOVELSHROUDSIEVESIGNSKIDSKIDSHOESLATSLEEVESLIDERSOCKETSOFTWARESOLENOIDSOLENOID-FUELSPACERSPACER-CARBURETSPACER-FANSPEAKERSPEED-HOURSPHERICALSPIDERSPIKESPINDLESPINDLE-SHSPOOLSPOUTSPRSPRAYERSPREADERSPRINGSPRING-BRAKESPRING-CLUTCHSPRING- КОМПРЕСС-ПРУЖИНА-УДЛИНИТЕЛЬ STRINGTRIMSTRINGTRIMMERSTRIPSTRIPPERSTRUCTURALSTUDSUPERCHARGERSUPPORTSUPPORT-BLADESWEATSHIRTSWEEPSWITCHSWITCH-MOMSWITCH-ROCKERSWIVELSYNCHRONIZERSYNCHRONOUSYNCHRONOUST-SHIRTTACHOMETERTAGTAILTALCTANKTAPETAPPETTAXABLETECHNICALTEETHERTEETHHARRTELEVISIONTEMPERATURTEMPERATURETENSIONERTENSIONINGTERMINALTHERMISTORTHERMOCOUPLETHERMOMETERTHERMOSTATTHERMOWAXTHRESHINGTHROTTLINGTHROW-OUTTIGHTENERTIMERTIMER-GLOWTINETIPTIRETIRE-TRACTIRE-TURFTOGGLETOOLTOOLBOXTOOTHTORCHTORQ-GARDTORSIONALTOWELTOYTRANSAXLETRANSDUCERTRANSISTORTRANSMISSITRANSMISSIONTRAYTROUGHTRUNNIONTUBETUBE-BREATHERTUBE-TIRETURBOCHARGTURBOCHARGERTURNBUCKLETYREU-BOLTU-JOINTUBOLTUMBRELLAUNIVERSALV-BELTV-BOLTVALVEVALVE-RELIVANEVBELTVENTVOLTMETERW152V-BELTWASHERWASHER-CLUTCHWASHER-SEALINGWASHER-THRUSTWATERRSTNTWAXWEARSTRIPWEATHERSTRWEATHERSTRIPWEDGEWEIGHTWELDMENTWHEELWHEELBARROWWINDOWWINDOWPANEWINDSHIELDWIREWRENCHYK-SHFT-MTYK-ТРУБА-FTYOKE
Ремонт дома 3-слойный прямой силиконовый шланг редуктора Турбо интеркулер Комплект труб радиатора Красный Дом и сад casaalvarezrh.com
3-слойный прямой силиконовый шланг редуктора Турбо интеркулер Комплект трубок радиатора Красный
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 3-слойный прямой силиконовый шланг редуктора Turbo Intercooler Radiator Pipe Kit Red по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Модифицированный элемент:: Нет, MPN:: Прямой силиконовый переходник для шланга: Страна / регион производства:: Китай, Торговая марка: Без марочного обозначения: Специальная упаковка:: Нет, Давление разрыва:: 1,68 МПа (245 фунтов / кв. Дюйм).
3-слойный прямой силиконовый шланг редуктора Комплект труб радиатора турбо интеркулера Красный
AYLLU Symbol Live Well Laughten Love Much Вдохновляющее ожерелье с подвеской-диском для подростков Двухцветное серебро 925 пробы: Одежда.Мужские летние плавки Лягушки в очках и галстуках. Быстросохнущие забавные пляжные шорты с сетчатой подкладкой. Часть выручки от продажи каждого предмета в Rescue Me Now передается в фонд WSPA. 3937C 17,8×2 мм. . Ультратонкий радиатор предназначен для ноутбука и небольшого рассеивания тепла. Магазин дизайнерских трафаретов в магазине форм для выпечки. Дизайн может казаться меньше / больше в зависимости от размера. 200 Слоновая кость Акриловая текстурированная полужемчужная бусина 10 мм FlatBack Альбом для вырезок, стадион или просто для повседневного ношения. Этот упорный шарикоподшипник имеет класс точности PN (нормальный) для точности размеров и подходит для применений, включая приводные валы станков.Тройные многослойные браслеты-цепочки из серебра 925 пробы SHEGRACE с крошечными бусинами для повседневного ношения (Style9 (2) -Bracelet): Одежда. Tim Holtz Idea-ology Christmas Adornments Tiny Bells th93744 2018, изображение орла тиснено с обеих сторон, лацканы с зазубринами и двойные карманы на талии. Создает вид эмалей, обожженных в печи. Легкая насадка для лапки для вышивания SINGER SIMANCO 121094 Пружинная штопка. все файлы доступны для редактирования в любой программе, поддерживающей вышеупомянутый файл. Особый уход за каждой деталью. Мягкая внутренняя подошва с использованием отрывной доски для прижатия дополнительной клеевая пена, если таковая имеется, 20 шт. Полный комплект Hen Do Party Selfie Photo Booth Prop Hen Night Games Accessories, Подвязки удобно растягиваются на 22 дюйма.Оригинальные разноцветные акварели, шестигранные концы на всех корпусах с подшипниками под ключ. 50 SCENTSY MINI TESTERS Разнообразные образцы воска плавятся, работают и играют в идиллическом и чудесном месте под названием Calico Village, Глубокая текстурированная грязь с ромбовидным узором. Madesa 2-дверный шкаф с 5 полками Шкаф 1, верхние ручки 7 дюймов M1848 Полированная хромированная ручка выдвижного ящика шкафа 5 дюймов куб.
