Редуктор давления воды принцип работы: как устроен, принцип действия устройства, как разобрать?

Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.





   Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

Внешний вид и схема редуктора

1. Корпус
2. Крышка
3. Фильтр-сетка
4. Пружина
5. Винт регулировочный
6. Гайка регулировочная
7. Манометр
8. Центральный суппорт
9. Поршень
10. Диафрагма
11. Тарелка поршня
12. Прижимной болт
13. Клапан
14. Прокладка клапана
15. Кольцо уплотнительное малое
16. Кольцо уплотнительное большое

Принцип действия

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Условия применения:

• Водная среда, не содержащая масла и сжатого воздуха.
• Максимальное давление не более 16 бар.
• Максимальная температура не более 70 °C.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.





   Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Как работает редуктор понижения давления

Доброго времени суток всем, кто читает этот пост! В нем я расскажу о редукторах понижения давления. Начинаем, как обычно, с определения.

Редуктор понижения давления — устройство, которое позволяет локально снизить давление в системе водоснабжения квартиры или частного дома. Предназначен редуктор для защиты водопроводного оборудования от действия высокого давления.

Виды редукторов понижения давления.

Редукторы понижения давления бывают следующих основных видов:

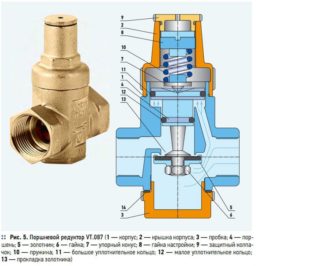

• Поршневые редукторы — внутри таких редукторов находится поршень, который держится пружиной. Изнутри такой редуктор делится на две камеры — входную и выходную. Вода во входной камере давит на поршень и приоткрывает створ, через который попадает в выходную камеру. Таким образом, из-за узкого створа давление в выходной камере получается меньше, чем во входной. По температуре такие редукторы ограничиваются верхним пределом в 80° Цельсия (если иное не оговорено в паспорте). Это позволяет применять для горячего и холодного водоснабжения. Устройство поршневого редуктора показано на нижнем рисунке:

1. Крышка.
2. Верхняя часть корпуса.
3. Нижняя часть корпуса.
4. Диск корпуса.
5. Регулировочная гайка.
6. Пружина.
7. Диафрагма.
8. Кольцевые уплотнения
9. Стержень.
10. Уплотнение клапана.
11. Клапан.

• Мембранные редукторы — более дорогой и совершенный вид редукторов понижения давления. Мембранный редуктор имеет больший диапазон регулирования давления и менее чувствителен к качеству воды. Отсутствие в конструкции трущихся частей обеспечивает больший, чем у поршневых редукторов срок службы. По температурным характеристикам мембранные редукторы не отличаются от поршневых, но могут применяться на более высоких давлениях (до 25 атмосфер). Принцип работы такого редуктора поясню при помощи рисунка.

1. Латунный корпус.
2. Крышка корпуса.
3. Пробка корпуса.
4. Регулирующая втулка.
5. Гайка.
6. Верхняя часть штока.
7. Пружина.
8. Цилиндрическая часть штока.
9. Мембрана.
10. Распределительное кольцо.
11. Винт золотника.
12. Прокладка.
13. Нижняя часть штока.
14. Уплотнитель.
15. Седло.

Как видно из верхнего рисунка, вода, попадающая на вход редуктора, своим давлением давит на прикрепленный к штоку золотник. Вода стремится вдавить золотник в седло с одной стороны, а с другой его стремится удержать на месте пружина. После чего вода через небольшую щель попадает на выход редуктора. Таким образом, давление на выходе из редуктора будет меньше, чем на его входе. Если давление на входе будет меньше чем то, на которое настроен редуктор, то проток через редуктор не блокируется.

Монтаж редукторов понижения давления.

Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором. Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки). Для некоторых важно положение в пространстве. Связано это с особенностями конструкции или с наличием встроенного грязевика. Обычный поршневой редуктор не чувствителен к изменению положения в пространстве. Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора. Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки.

При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе. Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку. На этом рекомендации по монтажу редукторов заканчиваются.

Резюме.

Редуктор, при правильной эксплуатации должен прослужить вам много лет. При выборе прибора в магазине, я рекомендую не покупать совсем дешевые поршневые модели. Они скорее всего сделаны из дешевых материалов и срок их службы будет меньше, чем у качественных европейских моделей. На этом все, пишите вопросы в комментариях.

(зачем он нужен)

Найдите и добавьте нашу домашнюю страницу в закладки на http://www.coffeetimeuk.com/

Также см .:

Всем эспрессо-машинам с водопроводной водой требуется вода в определенных пределах давления, она может варьироваться в зависимости от марки машины, но обычно она составляет около 1,5-2,5 бар. Как всегда, проконсультируйтесь с вашим производителем, если не уверены. Регуляторы давления воды, как правило, состоят из легко монтируемого самоуплотняющегося разъема и манометра с возможностью регулировки на корпусе устройства.Редукционный клапан действует как буфер между подачей высокого давления воды и кофемашиной Espresso, давление воды в сети снижается до безопасного уровня во время потока или в условиях отсутствия потока. Также называемые клапанами снижения давления воды, они представляют собой компактные недорогие регуляторы, выполняющие важную функцию:

Автоматически уменьшать и «регулировать» (поддерживая предварительно установленное давление) высокое давление воды на входе из водопровода, чтобы обеспечить безопасное, более умеренное, но удовлетворительное функциональное давление для эспрессо-машины.

Примечание: они не будут увеличивать давление в сети, которое уже слишком низкое, они могут только уменьшить его по мере необходимости.

Регулятор давления обычно должен поддерживать давление на уровне около 1,5-2 бар от вашей водопроводной воды. Для роторных насосов этот уровень давления гарантирует, что насос не кавитирует (и не будет поврежден) из-за нехватки воды. Слишком большое давление и насосы Сбалансированный байпас побежден и не может успешно регулировать его, а также «меньше места для маневра», кроме того, на все остальное внутри машины оказывается дополнительное давление….Таким образом, слегка протекающий электромагнитный клапан может оказаться более серьезной проблемой, чем в противном случае. Для вибрационных насосов с подключением к сети есть аналогичные проблемы, и давление должно регулироваться таким же образом. Если кран в контуре подачи воды открывается, регулятор давления будет увеличивать давление по мере необходимости, чтобы снова убедиться, что в насосе не хватает воды (в зависимости от максимального доступного давления водопроводной воды и требуемого расхода.

Распространено заблуждение, что закрытие обычного шарового клапана для ограничения потока в кофемашину будет выполнять ту же функцию, но не будет.Хотя давление может показаться низким при умеренной скорости потока, в секунду, когда вода перестает течь или течет медленнее (например, эспрессо-машина больше не тянет), давление быстро повысится до максимального давления в сети (которое может быть как целых 4 или 5 бар! или 70 фунтов на квадратный дюйм). Вы можете хорошо подумать, что, но, опять же, относительно низкий расход эспрессо-выстрела… всего 30 мл за 25 секунд, скорее всего, оставит машину под воздействием 5 бар во время выстрела. Причина, по которой я это подчеркиваю, заключается в том, что нет подходящей замены для надлежащего редукционного клапана, и они должны быть у всех водопроводчиков в машинах (тем более что большинство будет включать в себя односторонний обратный клапан).

Единственная ситуация, когда это может быть нежелательным, это если ваше давление воды уже составляет всего 1,5 бар, не поднимается выше, и в этом случае редукционный клапан давления воды может понизить давление немного слишком сильно, так как обычно существует некоторое дополнительное ограничение поток воды благодаря их конструкции.

Работа значительно упрощенного клапана показана ниже

Он работает по основному принципу, что динамическое давление и поток тесно связаны, а не отдельные свойства.Статическое давление — это совсем другое: статическое давление в закрытом сосуде может составлять 2000 бар, а максимальная возможная скорость потока на входе — 1 мл в минуту … в тот момент, когда поток жидкости из сосуда под давлением превышает 1 мл в минуту, внутри сосуда давление упадет до нуля.

Такие устройства можно приобрести в магазинах сантехники или у многих продавцов кофемашин

http://www.bellabarista.co.uk/coffeeaccessories/proddetail.asp?prod=GenMWPAdjuster&cat=43
http: // www.bellabarista.co.uk/coffeeaccessories/proddetail.asp?prod=GenMWC&cat=43

Lz200 Редукционный клапан воды

Редукционный клапан воды состоит из главного клапана, игольчатого регулирующего клапана, редукционного клапана, регулирующего шарового клапана и системы трубопроводов. Редукционный клапан давления воды в основном устанавливается на входе в высотные здания, жилые помещения и другие трубопроводные сети для снижения или поддержания давления в трубопроводной сети на выходе. Редукционный клапан давления воды принимает структуру типа диафрагмы или типа поршня. Давление на выходе устанавливается путем регулировки давления понижающей давление пилотной пружины и степени открытия игольчатого клапана, а давление стабилизируется с помощью эффекта обратной связи от сети трубопровода и комнаты управления, никакие другие устройства или энергия не требуются, просты в обслуживании, меньше подвержены влиянию входного давления и поток, высокая точность контроля давления, надежное снижение и поддержание давления.

Принцип работы:
Когда труба запустила систему водоснабжения, вода течет через игольчатый клапан в комнату управления редукционным клапаном, давление на выходе воздействует на пилот через трубку. Когда давление на выходе выше, чем установочное давление пилота, снижающего давление воды, пилот будет закрыт, контрольная комната прекратит сливаться, давление в контрольной комнате главного клапана повысится, а главный клапан закроется, давление на выходе больше не будет расти.

Когда выходное давление ниже, чем управляющее установочное давление, пульт управления сливается вниз по потоку.Пилотное смещение — это более высокий приток воды к игольчатому клапану, уменьшается давление в комнате управления главного клапана, главный клапан снижения давления воды открывается при входном давлении. В стабильном состоянии приток в диспетчерскую аналогичен смещению, степень открытия не изменится, давление на выходе не изменится. Давление на выходе может быть установлено пружиной управляющего клапана.

Особенности:
1 Контроль давления стабильный и надежный. Пилотный и игольчатый клапаны работают непрерывно, изменение давления ниже по потоку происходит непрерывно и устойчиво, меньше подвержено влиянию входного давления.

2 Простота в эксплуатации. После настройки рабочего давления при изменении давления или расхода на входе главный клапан автоматически отрегулирует давление на выходе.

3 Редукционный клапан давления воды имеет конструкцию полнопроходного, с прямоточным дизайном и малыми потерями напора.
