Размеры пенобетона в зависимости от сферы применения блоков
Пенобетон является разновидностью легкого ячеистого бетона, технология производства которого основана на смешивании состава цемента с пеной. Специальным устройством для образования пены является пеногенератор, для чего используют протеиновый пенообразователь, который является синтетическим или белковым. Пенобетон в процессе производства приобретает ячеистую структуру именно за счет наличия пены.
Пеноблоки теплый, легкий и не дорогой материал для строительства домов
Производство пеноблоков
Пеноблоки производят с различными типовыми размерами, которые в основном определяются выбором заказчика и зависят от проекта. Процесс проектирования связан с требуемым для строительства числом пеноблоков. Расчет требуемого количества пенобетона учитывает не только параметры перегородок внутри строения, но и его стен снаружи. Следует брать во внимание показатели расчетных нагрузок, плотности пеноблоков, а также их прочности.
Виды пеноблоков в зависимости от наполнения.
Только на основе вышеперечисленных факторов можно с точностью установить необходимые размеры блоков пенобетона. Основной параметр, который определяется в первую очередь, толщина пеноблоков, поскольку значения длины и высоты данного материала не являются принципиальными. Толщиной пеноблоков определяется несущая способность перегородок и стены, их теплоизоляционная способность.
Можно перечислить основные составляющие пенобетона:
- Песок.
- Пенообразователь.
- Портландцемент.
- Вода.
- Пенообразователь.
Если пеноблоки имеют плотность выше 300 кг/м³, то песок входит в состав данного строительного материала, а если ниже, то песок не добавляется. Существует два основных метода для получения пенобетона, которые представлены:
- Классическим методом (автоклавным).
- Баротехнологией (неавтоклавным методом).
Основное отличие должно заключаться в способе пенообразования. Для применения первого технологического приема потребуется специальная камера, где происходит отвердевание пенобетонной пасты. Данный процесс происходит с учетом оптимальной температуры. В итоге получают более качественную и менее хрупкую готовую продукцию, которая обладает повышенной прочностью.
Для образования пены нужен пеногенератор и протеиновый пенообразователь.
Процесс твердения массы для второго случая должен происходить при естественных условиях и в камере. Если в готовых пеноблоках происходит образование трещин, то они имеют низкий уровень качества. Процесс отвердевания блоков занимает значительное время. Поэтому для создания более плотных видов пеноблока используют песок.
Для пеноблоков различных размеров характерны не только преимущества, но и недостатки, которые являются причиной низкого уровня плотности. Среди основных недостатков пенобетона выделяют его недостаточную прочность, которая не дает возможности использовать пенобетон при возведении многоэтажных сооружений и зданий.
Опытные строители относят к недостатку пенобетона уровень погрешности линейных размеров, составляющий от 3 до 5 мм/м. Использование данного вида пенобетона потребует проведения отделочных работ по оштукатуриванию более толстым слоем.
Различные размеры блоков в зависимости от сферы применения
Большое количество пор определяет многие из положительных качеств материала, включая звуко- и теплоизоляцию, а также легкость. Плотность пенобетона колеблется в пределах от 300 до 1200 кг/м³. Проводить теплоизоляцию можно с использованием менее плотных пеноблоков. Применение более плотных видов материала позволяет использовать пеноблоки для строительства подвалов или стен, имеющих плотность от 800 до 1200 кг/м³.
Различают два вида пеноблоков, которые используются в различных сферах:
Размеры блоков.
- Стеновой.
- Перегородочный.
Стеновые блоки могут иметь размеры, составляющие 200х300х600 мм, что соответственно означает толщину, высоту и длину пеноблока. Единица продукции может иметь вес, который варьируется в пределах 11,70-47,50 кг.
Размер пеноблока для перегородок составляет 100х300х600 мм при значении веса 5,8 кг. Вес увеличивается при нарастании прочности, он может достигать до 23,8 кг. Перегородочный пенобетон обычно имеет толщину пеноблока, равную от 400 до 500 мм. Размер стандартного варианта блоков из пенобетона может быть различным.
Использование резательной технологии в производстве позволяет получать пеноблоки, имеющие различные размеры 200х300х500 мм, 200х300х600 мм, 300х400х600 мм, 200х400х600 мм и др. ГОСТ предусматривает стандартную длину, которая не должна превышать 600 мм. Один элемент пеноблока, имеющий величину 200х300х600 мм, способен заменять 15 силикатных и 17 простых кирпичей, используемых для кладки.
В зависимости от области применения пеноблоков их размеры могут быть разными.
Таблица размеров и объемов блоков.
Для этого готовая смесь заливается в формы, имеющие стандартные размеры, оказывающие влияние на назначение блоков. Чаще всего пеноблоки применяются в малоэтажном строительстве. Блоки имеют размеры 0,2х0,2х0,4 м (ширина, высота, длина) или 0,2х0,3х0,6 м. Размеры пеноблоков определяют стоимость блоков из пенобетона. Чем больше размер пеноблока или его плотность, тем выше его стоимость.
Чтобы получить монолитный пенобетон, применяют автоматизированные установки для резки. Ими осуществляется процесс резки блоков на плиты крупных габаритов, а их стандартные размеры колеблются в пределах 3000х1600х1800 мм до 4500х1500х1800 мм. Данные плиты используются с целью постройки фундаментов, перекрытий и стен.
После резки получают следующие размеры блоков:
- Массив (моноблок), имеющий размер 219х1026х600 мм.
- Основной типоразмер массива составляет 1219х1026х600 мм с соответствующей формой для него.
- Блоки имеют типовые размеры: 198х295х598 мм.
Покупка пеноблоков должна осуществляться в зависимости от размеров, соответствующих тому или иному предназначению. Обязательно следует обратить внимание на геометрическую точность при покупке блоков пенобетона.
Проверяют пеноблоки измерительной рулеткой или уровнем. Данный вид строительного материала требуется покупать у продавцов, гарантирующих наличие пеноблоков, имеющих соответствующие стандартам размеры. Это позволяет сэкономить средства, чтобы лишний раз не покупать теплоизоляционные материалы.
Как сделать расчет требуемого количества пеноблоков
Приступая к расчетам, следует сделать уточнение типа пеноблоков. Важно помнить, что итог расчета будет зависеть от того, какая толщина стен дома запроектирована. Вместе с тем обязательно принимают во внимание количество перегородок внутри строения.
К примеру, для приблизительного расчета числа блоков размером 200х300х600 мм запроектированы следующие параметры постройки:
Сравнительная таблица пеноблоков из разных материалов.
- Длина – 8 м.
- Высота – 4 м.
- Ширина – 7 м.
Для вычисления периметра постройки необходимо найти сумму: 8+8+7+7=30 м. Значение, которое получено, делят на длину пеноблока, равную 0,6 м, в итоге получается 50 штук – это необходимое количество, которое должно приходиться на один ряд. После переходят к подсчету всех рядов. Высота стен, равная 4 м, делится на 0,2 м, в результате получают 20 рядов. Данное количество умножают на 50, то есть количество блоков, приходящееся на один ряд, в итоге получают 1000.
Для строительства коробки строения потребуется 1000 блоков из пенобетона. Следует сделать и дополнительный расчет, связанный с определением требуемого количества блоков для постройки перегородок. Полученный результат прибавляется к 1000. После определения площади дверей и окон полученная цифра уменьшается на данное количество.
Учет погрешности размеров блоков пенобетона
Для расчета количества пеноблоков нужно знать длину, высоту, ширину здания и размер пеноблока.
Если применяются пеноблоки с нарушением параметров, могут возникнуть проблемы. Делая расчет требуемого количества строительного материала, следует учесть все отклонения пеноблоков от типового размера. Если учитывать высоту, длину и ширину, то отклонения от этих величин иногда приравниваются к нескольким миллиметрам. Зачастую блоки, входящие в одну партию, могут иметь какие-либо видимые отличия по размерам.
Наибольшая погрешность каждого размера блока может привести к повышению объемов расхода на кладочный клей. Для определенных случаев осуществлять кладку на клей будет невозможно. Изготовители пеноблоков могут предлагать продукцию с погрешностью размеров, которая составляет до 3 см. Для блоков из пенобетона с данным типом отклонений предусмотрено использование цементно-песчаного раствора.
Определенную задачу, возникающую по причине увеличения толщины швов, связывают с образованием мостика холода в результате ухудшения теплоизоляционных качеств материала. Если имеются отклонения в размерах, то это является причиной увеличения всех расходов на отделку как внешних стен строения, так и внутренних. Поэтому для устранения перепадов используют штукатурку в значительном количестве.
Размеры пенобетонных блоков для наружных стен. | Пенообразователь Rospena
Пенобетонные блоки: размеры, характеристики
Частные дома все чаще строят из пенобетона. Так как материал относительно новый, есть много вопросов. Первое, с чем надо разобраться, это чем отличаются пеноблоки от газоблоков. Далее надо разобраться с тем, каковы размеры пеноблока, какой они бывают плотности и массы. Вот обо всем этом и поговорим дальше.
Пенобетон и газобетон — не путаем

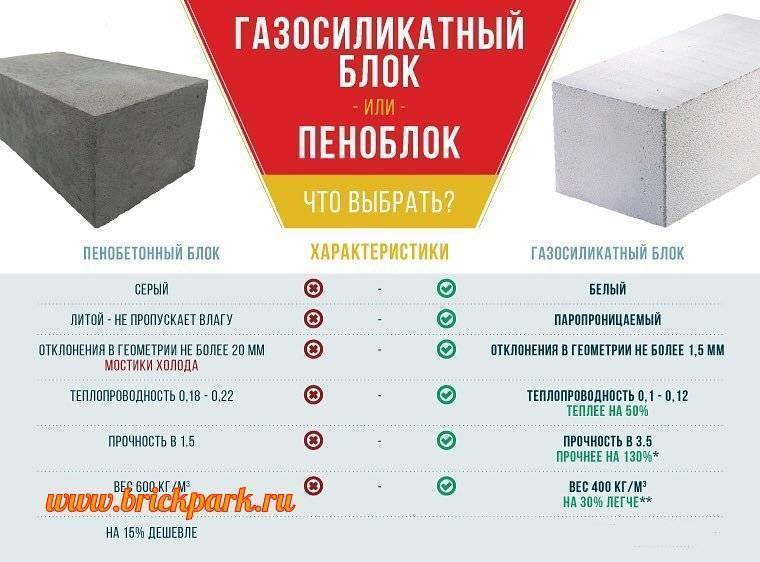

На рынке есть два пористых строительных материала искусственного происхождения — газобетон и пенобетон. Состав их похож. Это смесь цемента и песка с добавлением воды и пенообразователя. В результате смесь приобретает пористую структуру, что увеличивает теплопроводность и снижает массу. Это и есть основные достоинства материалов этого типа.
Но не всем понятна разница между пенобетоном и газобетоном. Оно и неудивительно: они очень похожи внешне, даже ГОСТ у них общий. Разница, в основном, в особенностях технологии. Характеристики же обоих материалов очень близки и относятся они к одной группе — ячеистого бетона.
Пеноблоки и газоблоки визуально не слишком отличаются
Чем отличаются
Разница между пено- и газо- бетоном в используемом пенообразователь и порядке его добавления.
При изготовлении газобетона в сухую смесь цемента и песка добавляется алюминиевая пудра, все тщательно перемешивается. Затем добавляется вода. В результате реакции (алюминиевой пудры с компонентами цемента) образует водород и окислы алюминия. Водород «газирует» смесь, в результате чего образуются ячейки разного размера — есть и большие — 3 мм и больше, и маленькие — 1 мм или меньше. При низком уровне производства возможна неоднородная структура блока по высоте. Такая неоднородность отражается на теплопроводности и звукоизоляционных характеристиках. Газобетон нормального качества имеет более-менее однородное строение и стабильны характеристики. Так что при выборе этого материала уровень производства имеет большое значение.
Технология производства газоблоков
Технология производства пеноблоков
Если рассматривать материалы с этой стороны, то больше плюсов у пеноблоков. Но есть и другие нюансы, которые также надо учитывать.
Особенности производства
При выборе строительных материалов, особенно таких как ячеистый бетон, надо уделять внимание даже мелочам. Потому что именно они в конечном итоге влияют на то, насколько теплым и прочным получится сооружение. Вот эти тонкости и опишем в этом разделе.
Технология производства.
Изготовление пенобетона настолько простое, что его можно сделать в гараже. Достаточно купить пенообразователь, а остальные компоненты легкодоступны. Смесь (цемент+песок+вода) замешивается в любой емкости, добавляется пенообразующая добавка. Далее состав разливается в формы. Дозревание блоков происходит в естественных условиях — на воздухе. То есть обойтись можно без специального оборудования, контроль за качеством условны — надо придерживаться известных пропорций и технологии. Но ведь так хочется сэкономить… Потому на рынке большое количество пеноблоков, качества которых далеки от ГОСТовских.
Пенобетон имеет более однородную структуру
Прочность пенобетона разной плотности
Если рассматривать указанные материалы с этой точки зрения, то более предпочтительным является автоклавный газобетон с минимальными расхождениями в размерах. Кладку из такого материала делают с использованием специального клея. Он наносится слоем в пару миллиметров, так как идеальная геометрия позволяет это делать. Так как с стене из данного материала шов — это мостик холода, то стена получается очень теплой (за счет малой толщины шва тепло в здании сохраняется лучше).
При использовании пеноблоков с большим расхождением в размерах для кладки применяют обычный раствор. Клей слишком дорог, чтобы его укладывать большим слоем. При пользовании цементного раствора затраты значительно меньше, но теплоизоляционные характеристики здания не идут ни в какое сравнение — они намного ниже.
Плотность и масса пеноблоков
Пенобетон может иметь разную плотность. Обозначается она латинской буквой D, после которой стоят цифры от 300 до 1200 с шагом в 100 единиц. Чем выше плотность, тем больше масса и прочность, но ниже теплоизоляционные характеристики. Потому по области использования пеноблоки делят на три категории:
от D300 до D500 — теплоизоляционные блоки из пенобетона. Их используют в качестве утеплителя (например, при утеплении балкона или лоджии), выдерживать какую-либо значительную нагрузку они не в состоянии.
Прайс одной из фирм. Резанные блоки стоит дороже, но работать с ними намного легче
Плотность пеноблоков влияет на его массу. Фактически марка и отображает массу одного кубометра материала. Например, кубометр пеноблоков марки D400 будет весить около 400 кг, куб блоков плотности D700 имеет массу — около 700 кг.
Сколько весит куб пеноблоков зависит от плотности материала
Почему «около», потому что процесс изготовления допускает некоторую погрешность. Нормальной считается масса чуть больше — в пределах 10-15%. Но при этом надо смотреть чтобы не было посторонних включений. Некоторые производители для снижения себестоимости подмешивают битый кирпич или щебень. Масса из-за этого становится немного больше, что в общем-то некритично. Но эти добавки сильно снижают теплопроводность, что уже совсем нехорошо. И это уже не пенобетон, а непонятные строительные блоки с неизвестными характеристиками и непонятно как они поведут себя при эксплуатации. Так что при покупке, обязательно интересуйтесь массой, а при возможности, разбейте парочку и посмотрите что находится внутри.

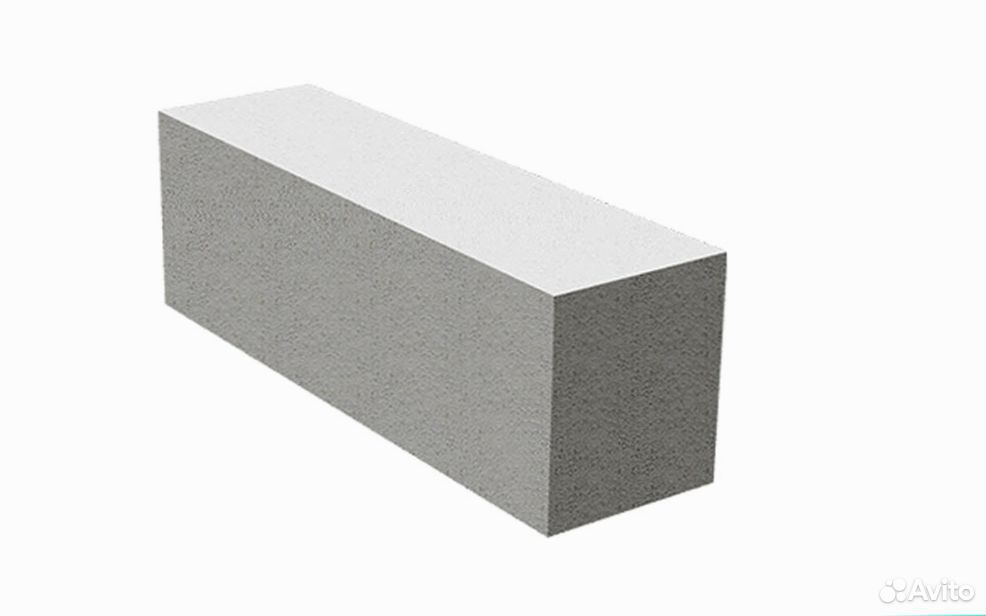

Размеры пеноблока
Производство блоков из ячеистого бетона регламентировано ГОСТом 215 20-89. В нем определены характеристики и стандартные размеры, но также есть приписка о том, что допускается изменение параметров по заказу потребителя.
По назначению пеноблоки бывают стеновые и перегородочные. Стеновые применяют при кладке несущих стен. Они обычно имеют размер 600*300*200 мм. Некоторые фирмы выпускают блоки длиной 625 мм. Остальные параметры остаются такими же. В том случае размер самого популярного пеноблока выглядит так 625*300*200 мм.
Размеры пеноблока могут быть не только стандартными
В любом случае, для стены в 30 см ширины достаточно уложить один блок. Причем если использовать марку D600 или D700, вполне можно работать в одиночку. Один блок весит не так и много — от 21 кг до 26 кг (21 кг — менее плотные, 26 кг — более).
Габариты пеноблока D 300D 400D 500D 600
D 700D 800600*300*200 мм10.8-11.3 кг14,0-14,8 кг18,0-19,0 кг21,5-22,4 кг25,0-26,4 кг28,6-29,8 кг600*300*250 мм13,5-14,9 кг18,0- 19,9 кг22,5-24,5 кг27,0-28,4 кг31,5-34,6 кг36,0-39,6 кг600*300*300 мм16,2-17,4 кг21,6-23,7 кг27,0-29,7 кг32,4-35,6 кг37,8-41,6 кг43,2-47,5 кг600*300*400 мм21,6-23,7 кг28,8-31,7 кг36,0-39,6 кг43,2-47,5 кг50,4-55,4 кг57,6-63,4 кг
Есть стеновые блоки разного формата. Приведем основные размеры пеноблока, который используется для кладки несущих стен и перегородок :
- 600*300*200 мм — самый популярный размер пеноблоков;
- 600*300*250 мм;
- 600*300*300 мм;
- 600*300*400 мм.
При плотности D600 или D700 работать в одиночку вполне можно с пеноблоками шириной 200 мм, 250 мм. Их масса в 20-35 кг. Можно справиться в одиночку. Еще более крупные, шириной 300 мм и тем более 400 мм — это уже работа для двоих. Возможно даже использование подъемного механизма.
Есть крупноформатные блок-панели. С ними работать можно только с использованием подъемной техники — хотя-бы лебедки. Зато строительство продвигается очень быстро. Размеры пеноблока большого формата такие:
- 1000*600*600 мм;
- 1000*600*500 мм;
- 1000*600*400 мм;
- 1000*600*300 мм.
То есть, блоки шириной 300 мм и 400 мм при возведении здания в средней полосе России укладываются в один ряд. Так как высота их составляет 60 см, то рядов также будет немного.
Размеры пеноблока подбираются в зависимости от типа здания и стены
Есть еще малоформатные блоки. Их обычно используют для утепления, в некоторых случаях для строительства стен — если перегородка нужна небольшой толщины, или решили строить из пенобетонных блоков малого размера. Размеры пеноблока малой толщины такие:
Работать с ними легко, так как масса и небольшая, особенно если они используются как теплоизоляционные. Плотность пенобетона тогда 300 или 400 единиц, так что вес одного пеноблока не превышает 10 кг.
Каковы стандартные размеры пеноблока для стен и перегородок?
Размеры пеноблока определяют не только теплостойкость стен. От габаритов блоков из пенобетона зависят и параметры ростверка фундамента, и даже сама скорость возведения строения. Поэтому стандартный размер блока должен знать любой строитель, а равно и заказчик строительных работ.
Такой блок нарезают из застывшего пенобетона, поэтому его размер может быть любым. Однако слишком габаритные блоки невыгодны из-за большого веса, снижающего скорость строительства, и необходимости обустройства дорогих фундаментов с ростверками соответствующих размеров. Поэтому определяющий размер пеноблока стандарт настаивает на следующих канонических габаритах:
- 20×40×60 сантиметров для несущих наружных стен;
- 30×20×60 сантиметров для несущих внутренних стен;
- 10×30×60 сантиметров для межкомнатных перегородок без нагрузки.
При этом полный перечень типоразмеров блоков в ГОСТ предусматривает и более экзотические варианты: от 9×25×60 до 20×20×40 сантиметров. При той податливости к механической обработке, которую демонстрирует пенобетон, размеры блока из этого материала могут быть действительно любыми. Однако многолетний опыт, помноженный на желание сэкономить и ускорить строительство, вынуждает выбирать именно канонические габариты. Давайте разберемся с причинами их привлекательности.
Стандартный размер пеноблока для несущих стен – это 20×40×60 или 30×20×60 сантиметров. Почему всем подходят именно такие габариты? Да потому, что более крупный блок будет труднее подносить к месту кладки стены, а менее габаритный вариант не обладает нужной теплостойкостью. Оптимальная с точки зрения владельцев строения, вынужденных оплачивать счета за отопление, толщина стены из пеноблока – 30-40 сантиметров. В этом случае кладка из данного материала соответствует по теплостойкости кирпичной стене толщиной 1,5-1,7 метра.
Несущие стены из пеноблоков
В таком доме можно поддерживать комфортную температуру без оплаты космических счетов за энергоносители. Причем ширина балки ростверка или ленты фундамента под блок толщиной 30-40 сантиметров будет не больше 45-60 см, что позволяет сэкономить на этапе сооружения основания для дома. Кроме того, стандартный «несущий» блок весит не более 40-50 килограмм. И это если для его производства использовался пенобетон максимальной прочности – D1000 или D1100. Из такого материала можно строить даже многоэтажные сооружения.
Для малоэтажных строений используется другая марка вспененного бетона – D600 или D900, снижающая вес до комфортных 25-35 килограмм. Такие блоки можно разгружать и подносить к месту кладки, используя лишь мускульную силу 1-2 человек. Для более габаритных вариантов придется вызывать спецтехнику.
Перегородки не находятся под нагрузкой и от них не требуется высокая теплостойкость, поэтому размер пенобетонного блока здесь можно уменьшить до 10×30×60 сантиметров. Почему нельзя использовать блоки с меньшими габаритами? Потому, что в таком случае пострадает и прочность перегородок и полезная площадь жилища. Уменьшать ширину в этом случае опасно, поскольку из 5- или 8-сантиметровых блоков очень сложно уложить ровную стену. Кроме того, они могут не выдержать веса интерьерного декора. Да о такую перегородку даже опереться будет страшно.
Внутренняя перегородка из пеноблоков
Внутренняя ненагруженная стена глубже 10 сантиметров будет невыгодна по экономическим причинам. У 10-сантиметрового варианта есть достаточный запас прочности для поддержания интерьерного декора, он обладает приемлемыми звукоизоляционными характеристиками и достаточной конструкционной жесткостью. Прибавление глубины в этом случае лишь уменьшает полезную площадь дома, не предлагая взамен каких-либо преимуществ.
Кроме того, 10-сантиметровый блок для перегородок делается из пенобетона марок D400 или D500, поэтому его вес не превышает 10-20 килограмм. Такую массу удержат практически любые цокольные или межэтажные перекрытия. Ну, а если использовать более габаритные варианты, то под них придется укладывать и более прочные (и дорогие) балки и лаги.
Стандартный размер пеноблока предлагает строителям и заказчикам еще одно преимущество – опираясь на точное значение длины, ширины и высоты материала, можно без каких-либо затруднений просчитать число блоков, необходимых для завершения сооружения дома.
Для такого расчета придется сделать следующее:
- Вычислить периметр дома – сложить все его стороны. Результат лучше всего записать в сантиметрах.
- Определиться с высотой стен. Результат сохраняем в сантиметрах.
- Разделить периметр на длину стандартного блока – 60 сантиметров. В итоге получается число элементов в одном ряде кладки.
- Разделить высоту стен на высоту или ширину блока (в зависимости от ориентации элемента в кладке). То есть на 20 или 30 или 40 сантиметров. В итоге получается число рядов кладки.
- Умножаем число рядов на количество блоков в первом ряду кладки и получаем искомый результат.
Разумеется, у дома будут двери и окна, поэтому количество блоков можно уменьшить, разделив суммарную площадь проемов на площадь элемента кладки. Но после этого к полученному числу стоит добавить 5-10 процентов, сформировав запас на бой и обрезку. Рекомендуемый размер пенобетонного блока для перегородок – 10×30×60 сантиметров, поэтому число элементов в такой кладке определяют, разделив длину внутренней стены на 60, а высоту – на 30 сантиметров. Полученный результат перемножают и увеличивают на 5-10 %.
Для перевозки такого стройматериала нужен грузовой автомобиль. Самовывоз на прицепе – это далеко не лучший вариант. Попытка сэкономить на доставке приведет к серьезным тратам на бензин – в прицепе вы много не увезете. Покупайте только нарезной стройматериал. Это когда элементы вырезают из массы пенобетона струной. У формовочного материала нет такой точности по габаритам, кроме того, грани такого блока будут слишком хрупкими.
Если вам важна теплостойкость стен, обратите внимание на пенобетон D600. Сверхпрочные пеноблоки из D1100 покупают только в редких случаях, ведь их теплостойкость в два раза ниже, чем у 600-й марки. А по прочностным характеристикам D600 удовлетворит любого проектировщика малоэтажных строений. Через каждые три ряда придется укладывать армирующий пояс на основе арматурного прута. Покупая пеноблок, возьмите и армирующую вкладку, заказав арматуру метражом в 3-4-5 периметров дома. Правильный цвет пеноблока – сероватый. Не белый, и ни в коем случае не желтый, а именно сероватый. Это говорит о правильной концентрации цемента и песка в пенобетоне.
Не покупайте пеноблоки ранней весной. Возможно, в это время они будут продаваться дешевле, но вам, скорее всего, предложат прошлогоднюю партию, которая пылилась и набиралась влаги в складском помещении или под открытым небом. Такой материал теряет часть своих прочностных характеристик. После завершения строительства приступайте к немедленной отделке стены штукатуркой (внутри) или песчано-цементной смесью (снаружи). Блок без отделки потеряет часть прочностных характеристик за пару осенних или весенних месяцев. Не успели закончить строительство – упакуйте стройматериал в полиэтиленовую пленку при сухой погоде. Это убережет качество строительного материала.
Размер пеноблока и другие характеристики материала
Сегодня строительство объекта любого предназначения является затратным процессом, осилить который способен не каждый человек. Чтобы каким-то образом понизить расходы, используют пеноблочный материал. Он быстро набирает популярность из-за своих достоинств. Пеноблок изготавливается из цементного состава, песка, воды и пенообразователя. Массу нарезают либо раскладывают в формы, дают время для набора прочности. Размер пеноблока при этом может быть разным, согласно общепринятых стандартов. Еще одно основное достоинство материала – вес пеноблока, позволяющий вести строительные работы без привлечения специальной техники.
Особенности изготовления
Выбирая материалы из группы ячеистых бетонов, следует уделять внимание каждой мелочи. Дело в том, что именно от них зависит, насколько надежным и теплым получится ваш объект.
Из чего состоит пеноблок? Для его изготовления используют цементный состав, воду и просеянный песок. Компоненты перемешиваются, к ним добавляется пенообразующий состав, и масса выливается в формы. Процесс набора прочности происходит в обычных условиях. Чтобы получить пенобетон нужного состава, необходимо строго соблюдать пропорции компонентов на 1 м3.
Для укладки рядов из блоков, сильно отличающихся в размерах, используют простой раствор. Клеевой состав в таком случае обойдется вам слишком дорого. Но следует помнить, что раствор понизит теплоизоляционные свойства стен, образовав «мостики холода».
Технические показатели материала
К основным характеристикам пенобетонных блоков относятся:
- Показатель плотности – это физическая величина, выраженная соотношением веса на объем (площадь).
- Масса – зависит от плотности блока при нормальном показателе влажности, может колебаться в пределах 8.5 – 47 кг и зависит от вида и размеров пеноблока – длины, ширины и высоты. Уточнив плотность, можно узнать, сколько весит 1 кубометр пеноблока.
- Устойчивость к морозам. Она выражается количеством циклов «замораживание – оттаивание» и может быть разной, в зависимости от марки материала.
Значение плотности и вес пеноблочного материала
Блоки могут различаться по плотности. Для ее обозначения используют латинскую букву D (d), за которой ставят цифры от 300 до 1 200 с шагом в одну сотню. От показателя плотности зависят вес и прочность блока, которые от ее увеличения тоже растут, но при этом материал снижает свои теплоизоляционные характеристики. Из-за этого по сфере применения различают следующие виды пеноблоков:
- d 300 – d 500 – теплоизоляционный блочный материал. Его применяют для утепления балконов или лоджий. Больших нагрузок такие блоки не выдерживают;
- d 600 – d 900 – блок конструктивно-теплоизоляционный. Второе его название – строительный. Материал способен выдержать определенную нагрузку, отлично сохраняет тепло. Его чаще всего используют при строительстве жилых домов. Оптимальный вариант для возведения стен – d 600 (d 700). Толщина пеноблока с данной плотностью позволяет устраивать стены шириной в 35 – 45 см, порой даже дополнительное утепление не требуется;
- d 1 000 – d 1 200 – конструкционный материал. Он выносит существенные нагрузки, но отличается низким уровнем теплопроводности, нуждается в устройстве утеплительного слоя. Для частного строительства его практически не применяют.
Плотность пенобетона оказывает влияние на его вес и выражается в кг на м3.
Фактически маркой обозначается удельный вес пенобетона, выражаемый в кг, который приходится на 1 м3 материала. К примеру, один кубический метр пеноблока d 400 весит около четырех сотен килограмм, а куб с плотностью d 800 тяжелее в два раза.
Параметры материала
Изготовление пенобетона регламентируется ГОСТом, определяющим не только характеристики, но и размеры блоков. Имеется дополнение, определяющее возможность изготовления материала по индивидуальным заказам покупателей. Итак, какие бывают пеноблоки, мы выяснили, и теперь рассмотрим их размеры.
Материал для стен в большинстве случаев имеет размеры 600 х 300 х 200 мм. Есть компании, изготавливающие материал, длина которого достигает 62.5 см. Все остальные размеры остаются прежними.
В любом случае, стена толщиной в 30 см возводится из одного блочного ряда. Так как вес пеноблока в количестве 1 шт составляет 21 – 26 кг, то работы вполне можно выполнять самостоятельно.
Стеновой блочный материал бывает разного формата. К основным размерам, применяемым при строительстве несущих стен и перегородок, относятся:
- 600 х 300 х 200 мм – наиболее популярный по размерам блок;
- 60 х 30 х 25 см;
- 600 х 300 х 300;
- 600 х 300 х 400.
Если плотность пеноблока составляет D 600 (700), то можно одному работать с материалом, ширина которого составляет 20 или 25 см. Более крупный материал с размерами в 30 – 40 см по ширине подразумевает наличие на строительной площадке помощника. Высота пеноблока должна быть одинаковой, для удобства ведения кладки.
Встречается и малоформатный материал, который применяется для устройства утеплительного слоя или для возведения перегородок небольшой толщины. Размеры таких блоков следующие:
- 600 х 300 х 100;
- 600 х 300 х 150.
Строить из этого материала легко, потому что вес их небольшой – до 10 кг.
Специалисты уверяют, что стандартными вариантами принято считать следующие канонические габариты:
- 20 х 40 х 60 см – для устройства несущей стены наружного типа;
- 30 х 20 х 60 см – применяют при строительстве внутренних стен;
- 10 х 30 х 60 – из них возводят перегородки.
Перечень типовых размеров, определенный ГОСТом, предусмотрел и более нестандартные варианты: 50 х 250 х 600; 100 х 250 х 600; 120 х 250 х 600; 200 х 200 х 400; 200 х 400 х 600; 250 х 250 х 600; 300 х 600 х 600; 600 х 250 х 75; 600 х 250 х 100; 600 х 400 х 200. Встречаются и такие варианты – 20 х 20 х 40; 20 х 20 х 60; 20 х 30 х 40 см. По заказу изготавливают перегородочный материал, толщина которого равна 70 мм.
Стандартные размеры пеноблока и его масса с учетом плотности приведены в таблице:
Толщина стен из пенобетона: советы, рекомендации
Пенобетон — пористый строительный материал, обладающий исключительными свойствами и повышенными физико-техническими характеристиками. Цена, малый вес блока и оптимальная толщина стен из пенобетона для возведения жилья с высокими теплоизоляционными свойствами, практически вывели его в лидеры среди аналогичных пористых строительных изделий.
Технология производства блоков из пенобетона, инструкция:
- подготовка раствора, состоящего из цемента и кварцевого песка;
- подготовка пенообразователя;
- пенообразователь вводим в раствор, добавляем воду и интенсивно перемешиваем;
- готовую смесь пенобетона заливаем в формы.
Как выбрать пенобетонные блоки
Какая должна быть в идеале толщина стены? Однозначно ответить на этот вопрос может только представитель проектной организации, который будет проектировать ваше жилище.
Если вы приняли решение сооружать жилье своими руками, не вдаваясь в научные расчеты, внимательно посмотрите видео в этой статье и проанализируйте, представленные ниже, характеристики пенобетонных блоков.
Блоки из пенобетона по своему назначению делятся на три основных категории:
- теплоизоляционные, служащие исключительно в целях изоляции;
- конструкционно – теплоизоляционные;
- конструкционные.
Назначение Марка по плотности Размер Вес блока, кг Теплоизоляционные D300200 х 300 х 60011,7D40015,6D50019,4 Конструкционно –теплоизоляционные D600200 х 300 х 60023,3D70027,2D80031,7D90035,6 Конструкционные D1000200 х 300 х 60039,6D110043,6D120047,5
Теплоизоляционные блоки
Блоки из пенобетона марки D300 – D500 и плотностью 300 – 500 кг/м³ имеют высокое содержание воздушных ячеек (пор) в структуре материала. Благодаря такому строению обладают низкой теплопроводностью. Поэтому их используют только как дополнительный изоляционный материал в многослойных строительных конструкциях. (фото)
Конструкционно-теплоизоляционные блоки
Пенобетон — толщина блока 300 – 400 мм и марка D600 – D900 активно применяется для возведения несущих ограждающих конструкций. Обладает высокими теплоизоляционными свойствами.
На территориях с мягким климатом допустимо возводить здания с толщиной наружных стен 300 мм. Для районов с холодным климатом рекомендуемая толщина пенобетона для внешних стен равна 600 мм.
Конструкционные блоки
Пеноблоки марки D900 – D1200, средней плотности 900 – 1200 кг/м³, называются конструкционными. Это блоки особой прочности с высоким пределом сжатия и предназначены для многоэтажного строительства.
Используется для устройства фундаментов и несущих стен. Дополнительно для увеличения прочности блок может армироваться специальным синтетическим волокном (фибра).
Стандартный размер для конструкционного блока из пенобетона — 60.30.20 см. Этот размер предназначен для возведения внутренних несущих стен, 60.40.20 см — для устройства наружных стен здания.
Расчет количества пеноблоков
Выбор размера блока, LxHxD Общая длина стен, метров Средняя высота стен, метров Общая площадь оконных и дверных проемов, м2 Рассчитать Количество блоков:Количество блоков кратное паллете:Количество блоков на паллете:Количество паллет:
Перегородки из пенобетонных блоков
Пенобетонные межкомнатные перегородки применяют для разграничения площади помещений на комнаты согласно их функциональному предназначению. Толщина пенобетонной перегородки варьируется в зависимости от планируемой площади помещения и предпочтений заказчика.
Внутренние стены из пенобетона обеспечивают хорошую звукоизоляцию и имеют меньший вес, чем аналогичные перегородки из кирпича. Толщина блока из пенобетона для межкомнатных стен определяется ГОСТом и обычно равна 5, 7,5 или 10 см.
Использование пенобетонных блоков для перегородок имеет массу преимуществ:
- Суммарный незначительный вес пеноблоков, приводит к минимальным нагрузкам на фундамент здания.
- Малый вес и геометрически правильная форма блоков дает возможность производить кладку стен в кратчайшие сроки и с минимальными трудозатратами.
- Благодаря своему пористому строению межкомнатные стены обладают высокой звукоизоляцией и хорошими теплоизоляционными свойствами.
- Перегородки из пенобетона не горят, а значит создают дополнительную пожарную безопасность зданию.
- Межкомнатные стены на основе пенобетонных блоков намного дешевле, чем аналогичные модели из кирпича или сборных деревянных конструкций.
Блоки из пенобетона для межкомнатных стен получили широкое признание среди будущих домовладельцем. Однако не настолько как газобетонные или гипсовые.
Причина в том, что производством блоков для перегородок занимаются не только специализированные предприятия, а и мелкие разрозненные частные фирмы. Контроль качества у таких предприятий не на высоком уровне.
В результате получаем изделия плохой геометрической формы. Этот недостаток и влияет на их признание и широкое распространение.
Подсказки: Для того чтобы проверить и сравнить геометрию стенового блока, необходимо найти ровную по уровню поверхность и установить друг на друга два образца. Тщательно со всех сторон исследовать размеры и плотность прилегания сторон пеноблоков. Это впоследствии сократит расход клея и штукатурного раствора в период проведения отделочных работ.
В заключение: правильно подобранная толщина стены из пенобетона значительно сэкономит затраты на утепление наружных стен дома, а профессионально выбранная плотность пеноблока обеспечит идеальную звукоизоляцию и создаст благоприятный микроклимат в помещениях.
Размер пеноблока стандарт для стен и перегородок при строительстве дома
- Изготовление пенобетона настолько простое, что его можно сделать в гараже. Достаточно купить пенообразователь, а остальные компоненты легкодоступны. Смесь (цемент+песок+вода) замешивается в любой емкости, добавляется пенообразующая добавка. Далее состав разливается в формы. Дозревание блоков происходит в естественных условиях — на воздухе. То есть обойтись можно без специального оборудования, контроль за качеством условны — надо придерживаться известных пропорций и технологии. Но ведь так хочется сэкономить… Потому на рынке большое количество пеноблоков, качества которых далеки от ГОСТовских.
Пенобетон имеет более однородную структуру
Прочность пенобетона разной плотности
Если рассматривать указанные материалы с этой точки зрения, то более предпочтительным является автоклавный газобетон с минимальными расхождениями в размерах. Кладку из такого материала делают с использованием специального клея. Он наносится слоем в пару миллиметров, так как идеальная геометрия позволяет это делать. Так как с стене из данного материала шов — это мостик холода, то стена получается очень теплой (за счет малой толщины шва тепло в здании сохраняется лучше).
При использовании пеноблоков с большим расхождением в размерах для кладки применяют обычный раствор. Клей слишком дорог, чтобы его укладывать большим слоем. При пользовании цементного раствора затраты значительно меньше, но теплоизоляционные характеристики здания не идут ни в какое сравнение — они намного ниже.
Плотность и масса пеноблоков
Пенобетон может иметь разную плотность. Обозначается она латинской буквой D, после которой стоят цифры от 300 до 1200 с шагом в 100 единиц. Чем выше плотность, тем больше масса и прочность, но ниже теплоизоляционные характеристики. Потому по области использования пеноблоки делят на три категории:
- от D300 до D500 — теплоизоляционные блоки из пенобетона. Их используют в качестве утеплителя (например, при утеплении балкона или лоджии), выдерживать какую-либо значительную нагрузку они не в состоянии.
Прайс одной из фирм. Резанные блоки стоит дороже, но работать с ними намного легче
Плотность пеноблоков влияет на его массу. Фактически марка и отображает массу одного кубометра материала. Например, кубометр пеноблоков марки D400 будет весить около 400 кг, куб блоков плотности D700 имеет массу — около 700 кг.
Сколько весит куб пеноблоков зависит от плотности материала
Почему «около», потому что процесс изготовления допускает некоторую погрешность. Нормальной считается масса чуть больше — в пределах 10-15%. Но при этом надо смотреть чтобы не было посторонних включений. Некоторые производители для снижения себестоимости подмешивают битый кирпич или щебень. Масса из-за этого становится немного больше, что в общем-то некритично. Но эти добавки сильно снижают теплопроводность, что уже совсем нехорошо. И это уже не пенобетон, а непонятные строительные блоки с неизвестными характеристиками и непонятно как они поведут себя при эксплуатации. Так что при покупке, обязательно интересуйтесь массой, а при возможности, разбейте парочку и посмотрите что находится внутри.
Совет при покупке
При покупке пеноблоков обязательно акцентируйте внимание на способе их заливки, ведь геометрически точные габариты определяются именно этим фактором. Принято считать, что более филигранными объемами, обладают пеноблоки, изготовленные по резательной технологии, так как при литиевой больше факторов, понижающих процент качества точности их размеров: быстро изнашиваемые формы, люфты, деформация перегородок, неточная сборка форм. Неизменная горбушка или просадка также заметно влияют на правильность их геометрии. В резательной технологии тоже имеются свои тонкости, которые непосредственно влияют на геометрию изделий, например, передержанная пенобетонная смесь может вызывать трудность при резке, или же некачественно закрепленные струны резательного аппарата выдают большой процент брака. Все-таки, неотступное соблюдение всех этапов этой технологии гарантирует идеально точные размеры будущего материала.
Размеры пеноблока
Производство блоков из ячеистого бетона регламентировано ГОСТом 215 20-89. В нем определены характеристики и стандартные размеры, но также есть приписка о том, что допускается изменение параметров по заказу потребителя.
По назначению пеноблоки бывают стеновые и перегородочные. Стеновые применяют при кладке несущих стен. Они обычно имеют размер 600*300*200 мм. Некоторые фирмы выпускают блоки длиной 625 мм. Остальные параметры остаются такими же. В том случае размер самого популярного пеноблока выглядит так 625*300*200 мм.
Размеры пеноблока могут быть не только стандартными
В любом случае, для стены в 30 см ширины достаточно уложить один блок. Причем если использовать марку D600 или D700, вполне можно работать в одиночку. Один блок весит не так и много — от 21 кг до 26 кг (21 кг — менее плотные, 26 кг — более).
Габариты пеноблока | D 300 | D 400 | D 500 | D 600 | D 700 | D 800 |
600*300*200 мм | 10.8-11.3 кг | 14,0-14,8 кг | 18,0-19,0 кг | 21,5-22,4 кг | 25,0-26,4 кг | 28,6-29,8 кг |
600*300*250 мм | 13,5-14,9 кг | 18,0- 19,9 кг | 22,5-24,5 кг | 27,0-28,4 кг | 31,5-34,6 кг | 36,0-39,6 кг |
600*300*300 мм | 16,2-17,4 кг | 21,6-23,7 кг | 27,0-29,7 кг | 32,4-35,6 кг | 37,8-41,6 кг | 43,2-47,5 кг |
600*300*400 мм | 21,6-23,7 кг | 28,8-31,7 кг | 36,0-39,6 кг | 43,2-47,5 кг | 50,4-55,4 кг | 57,6-63,4 кг |
Есть стеновые блоки разного формата. Приведем основные размеры пеноблока, который используется для кладки несущих стен и перегородок :
При плотности D600 или D700 работать в одиночку вполне можно с пеноблоками шириной 200 мм, 250 мм. Их масса в 20-35 кг. Можно справиться в одиночку. Еще более крупные, шириной 300 мм и тем более 400 мм — это уже работа для двоих. Возможно даже использование подъемного механизма.
Есть крупноформатные блок-панели. С ними работать можно только с использованием подъемной техники — хотя-бы лебедки. Зато строительство продвигается очень быстро. Размеры пеноблока большого формата такие:
- 1000*600*600 мм;
- 1000*600*500 мм;
- 1000*600*400 мм;
- 1000*600*300 мм.
То есть, блоки шириной 300 мм и 400 мм при возведении здания в средней полосе России укладываются в один ряд. Так как высота их составляет 60 см, то рядов также будет немного.
Размеры пеноблока подбираются в зависимости от типа здания и стены
Есть еще малоформатные блоки. Их обычно используют для утепления, в некоторых случаях для строительства стен — если перегородка нужна небольшой толщины, или решили строить из пенобетонных блоков малого размера. Размеры пеноблока малой толщины такие:
Работать с ними легко, так как масса и небольшая, особенно если они используются как теплоизоляционные. Плотность пенобетона тогда 300 или 400 единиц, так что вес одного пеноблока не превышает 10 кг.
Формулы и вычисления
D600 = (3,50 – 0,21 – 0,03) * 0,14 = 456 мм
Плотность пенобетона = (число суммарного сопротивления – сопротивление кирпича – сопротивление штукатурки) * коэффициент пеноблока = примерная толщина для стены.
Получается, что при использовании пеноблока, кирпича и штукатурки, минимальная толщина стены не должна быть менее 4,5 метров. Показатели будут изменяться в зависимости от типа используемых материалов. В зависимости от этого будет изменяться и результат размеров пенобетонных блоков для наружных стен.
Так, при использовании пеноблоков стеневых D800 толщина стены должна увеличиться до 6,8 метров. Увеличенная толщина повлечет за собой и усиление конструкции в целом за счет плотных стен. Чем толще будет строиться стена, тем дороже выйдет стоимость дома. Чтобы избавиться от лишних расходов зачастую просто используют утеплители для фасада.
При строительстве дома учитываются слабые стороны материала. Так пеноблоки не могут долго существовать без влагозащитного материала, который также отразится и на толщине стены. Если же не оборудовать стену этой защитой, то шлакоблок потеряет прочность, что приведет к скорейшему разрушению дома.
Пеноблоки: размеры, плюсы и минусы для строительства дома
Среди иных видов стройматериалов, используемых при возведении коробки частного дома, пенобетонные блоки выделяются дешевизной, низкой теплопроводностью и малым весом. Благодаря предельной простоте технологии изготовления их можно делать прямо на участке в подсобном помещении.
Однако для строительства своего личного коттеджа пеноблоки лучше приобретать в заводском исполнении со стандартными размерами и той марки, которая требуется для конкретного случая. Для внешних стен рекомендуется брать одни изделия из пенобетона, а для внутренних перегородок иные.
Что такое пенобетонный блок?
Пеноблок – пористый стройматериал, изготавливаемый из смеси цемента, воды с песком и пенообразователя. Это одна из разновидностей ячеистого бетона (пенобетона). Но в отличие от схожего по структуре газобетона пустоты в нем формируется не за счет химических реакций внутри блока в процессе застывания, а благодаря смешиванию бетонной смеси с заранее подготовленной пеной.
Пенообразователь используется органический либо синтетический. Первый вариант на белковой основе дороже, но блок с ним получается более прочным и экологически чистым. Синтетика дешева, однако имеет 4-й класс опасности. Сами пеноблоки из нее получаются безопасными, но работать с исходной смесью при замешивании раствора приходится с большей осторожностью.
Формы для заливки пенобетонной смеси
Производится такой материал для строительства домов двумя способами:
Нарезкой монолита из застывшего пенобетона на ”кирпичи” нужного размера;
Заливкой форм с требуемыми габаритами в ширину, высоту и длину.
Процесс распиливания массива застывшего пенобетона на блоки
Чтобы сэкономить на сырье и увеличить плотность блоков, при замешивании в смесь нередко добавляют золу, глину и иные сыпучие мелкофракционные материалы. С одной стороны это позволяет немало сократить расход цемента, а с другой приводит к утолщению межпоровых перегородок внутри пеноблока, делая изделие более прочным. Причем размер внутренних пустот в этом случае уменьшается, повышая теплопроводность материала.
Проблемы геометрии
При выборе пеноблока, очень часто встречаются сравнительно дешевые изделия, на вид и по документам весьма неплохого качества, но при детальном рассмотрении сразу видны их минусы, обычно слабым местом у таких изделий являются их размеры. Даже при минимальной разнице в 3 мм, солидно сэкономив на приобретении такого материала, можно потратить намного больше денег, сил и нервов при их монтаже, а про использование клея с такими кривенькими блоками можно забыть. Оштукатуривание звонкой монетой отзовется эхом в изрядно похудевшем кошельке, ведь на исправления таких неровностей потребуется толстый слой нанесения сухой смеси.
Виды и размеры пеноблоков
Одна из основных характеристик пенобетонного блока в его маркировке обозначается буквой «В» и цифрой от 0,5 до 60. Это показатель прочности, т.е. нагрузки в кг/см2, которую данный пеноблок в состоянии выдержать при сжатии. Чем выше этот индекс, тем больший вес способен удержать рассматриваемый стройматериал на себе без разрушения целостности. Если дом строится двухэтажный, то лучше всего для первого этажа взять блоки с максимально высокой прочностью, а для второго с более низкой.
С первым параметром напрямую связана марка пенобетона «М» в той же маркировке. Цифра в ее обозначении вычисляется по формуле «значение прочности В»*10/0,7 с округлением до целого числа. Второй критерий в классификации – это их средняя плотность (МПа), которая выражена в наименовании изделия буквой «D» и величиной от 300 до 1200.
По плотности и предназначению они делятся на три группы:
Теплоизоляционные – D300 (В0,35 или В0,75), D400 (В0,75; В1 или В2) и D500 (В1,5; В2; В2,5 или В3,5).
Конструкционно-теплоизоляционные – D600 (В2; В2,5; В3,5 или В5), D700 (В2; В2,5; В3,5 или В5), D800 (В2,5, В3,5, В5 или В7,5) и D900 (В2,5; В3,5; В5 или В7,5).
Конструкционные– D1000 (В5 или В7,5), D1100 (В7,5 или В10) и D1200 (В10 или В12,5).
Морозостойкость пеноблока обозначается от F15 до F75. Изделия с маркировкой F15–F25 предназначены для возведения внутренних перегородок дома, а от F25 и выше уже рекомендованы для строительства наружных стен.
В зависимости от средней плотности и размеров пенобетонные блоки делятся на 10 типов с обозначением в маркировке от I до X. Например, у пеноблока типа «I» следующие габариты: высота 188 мм, ширина 300 мм и длина 588 мм. По плотности он может быть выполнен с маркой D500, D600 либо D700. Для блока типа «V» ГОСТом установлены размеры 288х250х288 мм и любой класс D от 300 до 1200. А пенобетонное изделие «X» имеет габаритные величины 88х200х398 мм и плотность только D1200.
Таблица размеров пеноблока
Размеры, мм | Штук в 1 куб м | Кол-во на поддоне | Кол-во в кладке на 1 кв м |
600х300х100 | 55 | 80 | 16,7 |
600х300х120 | 46 | 64 | 13,8 |
600х300х150 | 37 | 48 | 11,2 |
600х300х200 | 27 | 40 | 8,4 |
600х300х250 | 22 | 32 | 6,7 |
Пенобетон и газобетон — не путаем
На рынке есть два пористых строительных материала искусственного происхождения — газобетон и пенобетон. Состав их похож. Это смесь цемента и песка с добавлением воды и пенообразователя. В результате смесь приобретает пористую структуру, что увеличивает теплопроводность и снижает массу. Это и есть основные достоинства материалов этого типа.
Но не всем понятна разница между пенобетоном и газобетоном. Оно и неудивительно: они очень похожи внешне, даже ГОСТ у них общий. Разница, в основном, в особенностях технологии. Характеристики же обоих материалов очень близки и относятся они к одной группе — ячеистого бетона.
Пеноблоки и газоблоки визуально не слишком отличаются
Чем отличаются
Разница между пено- и газо- бетоном в используемом пенообразователь и порядке его добавления.
- При изготовлении газобетона в сухую смесь цемента и песка добавляется алюминиевая пудра, все тщательно перемешивается. Затем добавляется вода. В результате реакции (алюминиевой пудры с компонентами цемента) образует водород и окислы алюминия. Водород «газирует» смесь, в результате чего образуются ячейки разного размера — есть и большие — 3 мм и больше, и маленькие — 1 мм или меньше. При низком уровне производства возможна неоднородная структура блока по высоте. Такая неоднородность отражается на теплопроводности и звукоизоляционных характеристиках. Газобетон нормального качества имеет более-менее однородное строение и стабильны характеристики. Так что при выборе этого материала уровень производства имеет большое значение.
Технология производства газоблоков
Технология производства пеноблоков
Если рассматривать материалы с этой стороны, то больше плюсов у пеноблоков. Но есть и другие нюансы, которые также надо учитывать.
При выборе строительных материалов, особенно таких как ячеистый бетон, надо уделять внимание даже мелочам. Потому что именно они в конечном итоге влияют на то, насколько теплым и прочным получится сооружение. Вот эти тонкости и опишем в этом разделе.
- Технология производства.
- Изготовление пенобетона настолько простое, что его можно сделать в гараже. Достаточно купить пенообразователь, а остальные компоненты легкодоступны. Смесь (цемент песок вода) замешивается в любой емкости, добавляется пенообразующая добавка. Далее состав разливается в формы. Дозревание блоков происходит в естественных условиях — на воздухе. То есть обойтись можно без специального оборудования, контроль за качеством условны — надо придерживаться известных пропорций и технологии. Но ведь так хочется сэкономить… Потому на рынке большое количество пеноблоков, качества которых далеки от ГОСТовских.
Пенобетон имеет более однородную структуру
Прочность пенобетона разной плотности
Если рассматривать указанные материалы с этой точки зрения, то более предпочтительным является автоклавный газобетон с минимальными расхождениями в размерах. Кладку из такого материала делают с использованием специального клея. Он наносится слоем в пару миллиметров, так как идеальная геометрия позволяет это делать.
При использовании пеноблоков с большим расхождением в размерах для кладки применяют обычный раствор. Клей слишком дорог, чтобы его укладывать большим слоем. При пользовании цементного раствора затраты значительно меньше, но теплоизоляционные характеристики здания не идут ни в какое сравнение — они намного ниже.
Пенобетон — пористый строительный материал, обладающий исключительными свойствами и повышенными физико-техническими характеристиками. Цена, малый вес блока и оптимальная толщина стен из пенобетона для возведения жилья с высокими теплоизоляционными свойствами, практически вывели его в лидеры среди аналогичных пористых строительных изделий.
Технология производства блоков из пенобетона, инструкция:
- подготовка раствора, состоящего из цемента и кварцевого песка;
- подготовка пенообразователя;
- пенообразователь вводим в раствор, добавляем воду и интенсивно перемешиваем;
- готовую смесь пенобетона заливаем в формы.
Если вы приняли решение сооружать жилье своими руками, не вдаваясь в научные расчеты, внимательно посмотрите видео в этой статье и проанализируйте, представленные ниже, характеристики пенобетонных блоков.
Блоки из пенобетона по своему назначению делятся на три основных категории:
- теплоизоляционные, служащие исключительно в целях изоляции;
- конструкционно – теплоизоляционные;
- конструкционные.
Назначение | Марка поплотности | Размер | Вес блока,кг |
Теплоизоляционные | D300 | 200 х 300 х 600 | 11,7 |
D400 | 15,6 | ||
D500 | 19,4 | ||
Конструкционно –теплоизоляционные | D600 | 200 х 300 х 600 | 23,3 |
D700 | 27,2 | ||
D800 | 31,7 | ||
D900 | 35,6 | ||
Конструкционные | D1000 | 200 х 300 х 600 | 39,6 |
D1100 | 43,6 | ||
D1200 | 47,5 |
Блоки из пенобетона марки D300 – D500 и плотностью 300 – 500 кг/м³ имеют высокое содержание воздушных ячеек (пор) в структуре материала. Благодаря такому строению обладают низкой теплопроводностью. Поэтому их используют только как дополнительный изоляционный материал в многослойных строительных конструкциях. (фото)
Пенобетон — толщина блока 300 – 400 мм и марка D600 – D900 активно применяется для возведения несущих ограждающих конструкций. Обладает высокими теплоизоляционными свойствами.
На территориях с мягким климатом допустимо возводить здания с толщиной наружных стен 300 мм. Для районов с холодным климатом рекомендуемая толщина пенобетона для внешних стен равна 600 мм.
Пеноблоки марки D900 – D1200, средней плотности 900 – 1200 кг/м³, называются конструкционными. Это блоки особой прочности с высоким пределом сжатия и предназначены для многоэтажного строительства.
Используется для устройства фундаментов и несущих стен. Дополнительно для увеличения прочности блок может армироваться специальным синтетическим волокном (фибра).
Стандартный размер для конструкционного блока из пенобетона — 60.30.20 см. Этот размер предназначен для возведения внутренних несущих стен, 60.40.20 см — для устройства наружных стен здания.
Внутренние стены из пенобетона обеспечивают хорошую звукоизоляцию и имеют меньший вес, чем аналогичные перегородки из кирпича. Толщина блока из пенобетона для межкомнатных стен определяется ГОСТом и обычно равна 5, 7,5 или 10 см.
Использование пенобетонных блоков для перегородок имеет массу преимуществ:
- Суммарный незначительный вес пеноблоков, приводит к минимальным нагрузкам на фундамент здания.
- Малый вес и геометрически правильная форма блоков дает возможность производить кладку стен в кратчайшие сроки и с минимальными трудозатратами.
- Благодаря своему пористому строению межкомнатные стены обладают высокой звукоизоляцией и хорошими теплоизоляционными свойствами.
- Перегородки из пенобетона не горят, а значит создают дополнительную пожарную безопасность зданию.
- Межкомнатные стены на основе пенобетонных блоков намного дешевле, чем аналогичные модели из кирпича или сборных деревянных конструкций.
Блоки из пенобетона для межкомнатных стен получили широкое признание среди будущих домовладельцем. Однако не настолько как газобетонные или гипсовые.
Причина в том, что производством блоков для перегородок занимаются не только специализированные предприятия, а и мелкие разрозненные частные фирмы. Контроль качества у таких предприятий не на высоком уровне.
В результате получаем изделия плохой геометрической формы. Этот недостаток и влияет на их признание и широкое распространение.
В заключение: правильно подобранная толщина стены из пенобетона значительно сэкономит затраты на утепление наружных стен дома, а профессионально выбранная плотность пеноблока обеспечит идеальную звукоизоляцию и создаст благоприятный микроклимат в помещениях.
Чем отличаются
Плюсы и минусы домов из пенобетонных блоков
Стандартизованные ГОСТом размеры пеноблоков – упрощает расчеты сметы и работу каменщикам;
Дешевизна – пенобетон является одним из наиболее выгодных по цене материалов для строительства дома за городом;
Простота в обработке – для резки под нужный размер достаточно обычной ножовки;
Прочность – из них можно возвести надежный и долговечный коттедж высотой в три этажа, не используя при этом железобетонного армирующего каркаса;
Легкость по весу – работать даже самыми большими по размерам блоками можно в одиночку без применения спецтехники;
Превосходные показатели теплоизоляции – дома из пеноблоков считаются одними из самых теплых, у того же полнотелого керамического кирпича они по теплопередаче выигрывают вчистую.
Блоки из пенобетона относятся к экологически чистым и пожароустойчивым материалам. Стены домов из них естественным образов «дышат», что сильно упрощает поддержание в жилище комфортного микроклимата. Здесь с подобными коттеджами могут конкурировать лишь бревенчатые дома. Однако по огнестойкости древесина вспененному бетону точно не конкурент.
Минусы у пеноблоков тоже есть, но их всего два:
Высокий уровень влагопоглощения;
Ограниченный выбор вида фундамента для дома (он должен быть ленточным либо с надежным ростверком).
Основной недостаток пенобетона – это его предрасположенность к поглощению влаги. Без защитной отделки кладку оставлять нельзя никак. Это касается как внутреннего декора, так и внешнего фасадного.
Внимательно проверяйте качество пеноблоков: некачественный материал может растрескаться
Сравнивая плюсы и минусы этого стройматериала, не стоит забывать о фундаменте под ним. Для домов из пеноблоков основу придется делать надежную и дорогую. Сами по себе эти бетонные “кирпичи” достаточно легкие. Однако кладка из них должна лежать на ровной монолитной опоре, чтобы из-за движения грунта под одним из углов строения не пойти трещиной снизу и до крыши.
Стандартный размер пеноблока и расчет количества для строительства дома
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Пенобетон получил широкое применение в строительстве, так как обладает рядом достоинств всех основных стройматериалов, и в то же время он лишен их недостатков, а стоит при этом дешевле.
Далее мы рассмотрим, в каких случаях применяется этот материал, каковы стандартные размеры пеноблока и как рассчитать необходимое его количество при строительстве дома.
Общие сведения о пеноблоке
Основными компонентами для пенобетона являются: песок, цемент, пенообразователь и вода. Также допускается использование затвердителей, пластификаторов, фибры, что позволяет повысить прочность блока и другие его характеристики.
Марки пеноблока
Чаще всего в строительстве применяются блоки марок – D600 и D800. Следует заметить, что D800 является конструкционной маркой и обладает малой теплопроводностью. D600 имеет хорошие теплозвукоизоляционные конструкционные характеристики.
Прочность D600 позволяет строить двухэтажные дома с бетонными перекрытиями. Правда, между бетоном и перекрытием необходимо делать армированный пояс для равномерного распределения нагрузки на блоки.
Совет: Использование этого материала также позволит сэкономить процентов 30 на отоплении.
В результате, D600 является наиболее оптимальной маркой при строительстве. Так как размер стандартного пеноблока больше, чем, к примеру, кирпича, то экономия при строительстве очевидна. Один блок способен заменить несколько силикатных кирпичей.
Пенобетонные блоки марок ниже D600 не предназначены для кладки несущих стен, так как имеют меньшую плотность. Но зато, большое содержание воздушных пузырьков обеспечивает их хорошими теплоизоляционными свойствами.
Применение пенобетона
В отличие от газобетона, данный материал обладает пористой структурой закрытого типа. Благодаря этому он превосходит газобетон своими теплозащитными и морозостойкими свойствами. Пенобетон можно использовать на стыках тепло-холод и в условиях повышенной влажности.
Еще одним отличием пеноблока от газоблока является то, что он не впитывает влагу. При этом пенобетон является экологически чистым материалом. Всех этих аргументов достаточно, чтобы выбор стал очевидным.
Размеры блоков
Когда-то стандартные размеры пеноблоков составляли — 200х200х400 мм. Однако, со временем этот стандарт стал сдавать позиции. Сейчас только керамзитобетонные и пескобетонные блоки можно встретить таких габаритов.
Размеры строительных пеноблоков обычно гораздо больше. Как правило, длина составляет 600 мм,высота – 300 мм и толщина — 200 мм. Блоки для внутренних перегородок чаще используют толщиной в 100 мм.
Стандартная длина в 600 мм обусловлена спецификой производства материала. Вне зависимости от того, какая технология применяется, т.е. литьевая (формовая) или разетальная, основной короб формы имеет высоту 600 мм. После того, как происходит распиловка массива или распалубка формы-кассеты, верхняя часть получается боковым торцом пеноблока.
Типы технологий
Как было сказано выше, существует два типа технологий – литьевая и формовая. Резаные пеноблоки получают путем резки большого массива на равные части при помощи резательного комплекса.
Такая технология обладает следующими достоинствами:
- Имеет хорошую геометрию.
- Не имеет сколов.
- На такой материал легче наносится штукатурка.
Формовые блоки производят методом заливки раствора в форму с перегородками. Они обладают одним лишь достоинством – цена на них ниже, чем на резаный материал.
Типы размеров
Довольно сложно сказать какие размеры пеноблоков бывают, так как благодаря резательной технологии производства можно получить пенобетонные блоки разной величины. Зачастую заказчики просят производителей изготовить блоки нестандартных габаритов.
Не смотря на это, все же существует ГОСТ на размер пеноблока.Согласно регламенту, существует 10 типов размеров для пенобетонных блоков, предназначенных для кладки на клею и восемь для кладки на цементном растворе.
Итак, для кладки на клею существуют такие типы размеров:
Технология
- Существует 2 технологии заливки пенобетонных блоков: литьевая и резательная. В первом случае, в кассетные формы определенных габаритов заливается готовая смесь, после выдержки которой, получаются качественные ячеистые изделия заданных геометрических форм.
- Резательная технология дает превосходную возможность изготовлять их разнообразных форматов, это достигается путем изначальной заливки монолитной пенобетонной плиты, которую после суточного набора прочности разрезают специальным аппаратом. Конечно, размер можно выбрать любой, но ГОСТ 21520-89 четко регламентирует максимальную длину пеноблока – 60 см.
Пенобетонные блоки характеристики, размеры и вес, преимущества и недостатки, видео
Пенобетонный блок или пенобетон представляет собой искусственный строительный камень, который изготавливается на автоматизированной производственной линии. Основной процесс формирования ячеистого материала проходит в баросмесительной камере под воздействием высокого давления. На технические и эксплуатационные характеристики искусственного камня, а также на область его применения, полностью влияет соотношение компонентов, участвующих в производственном процессе — это преобразователи, песок, добавки и другие дополнительные составляющие.
Блоки пенобетонные имеют прямоугольную форму разных размеров, различаются между собой плотностью, весом. Плотные по структуре камни предназначены для возведения наружных (несущих) стен здания, а более легкие и пористые — для создания внутренних перегородок.
Пенобетонные блоки характеристики
Основные характеристики пенобетонных блоков:
- Низкая теплопроводность. Современному ячеистому материалу присущ низкий показатель проводимости тепловой энергии, поэтому в летний период в таких домах хорошо сохраняется прохлада, а зимой – тепло, благодаря чему экономятся энергоресурсы, необходимые на кондиционирование и обогрев помещений. При низком коэффициенте теплопроводности отпадает потребность в дополнительном утеплении стен.
Совет! В пенобетонных изделиях коэффициент теплопроводности зависит от плотности камня, чем плотность меньше, тем ниже показатель. Поэтому при покупке строительного материала необходимо обязательно обращать внимание на плотность, которая измеряется в кг/м³. В пенобетоне показатель колеблется от 600 до 1200 кг/м³.
- Паропроницаемость. Благодаря данному свойству материала стены дома «дышат», что способствует созданию оптимального внутреннего микроклимата, который присутствует в помещениях.
- Низкий показатель водопоглощения. Это очень важное свойство изделий обеспечивается благодаря хорошей закрытости ячеек (пор). Влага не способна проникать глубоко внутрь камня, а значит, он может выдерживать длительное воздействие неблагоприятных атмосферных явлений, не подвергается преждевременным разрушениям, усадкам, деформациям и исключается образование трещин.
- Противопожарная безопасность. В составе камня содержатся минеральные элементы, которые отличаются негорючестью и отсутствием выделения токсичных веществ во время горения. Под воздействием высоких температур и прямого огня камень не разрушается, не поддается расщеплению и не взрывается, как это бывает с тяжелым бетоном. Благодаря таким свойствам ячеистые блоки нашли широкое применение при строительстве огнестойких сооружений.
- Экологическая чистота. Коэффициент экологичности – 2. Если сравнить с другими материала, то 1 — дерево, 10 – кирпич, 20 – керамзитовый блок. Из такого современного строительного материала можно без опасений возводить жилые дома и дачи, так как камень не выделяет вредных для здоровья веществ и нетоксичен.
- Хорошая звукоизоляция. Пористая текстура обладает прекрасными акустическими свойствами и поглощает любой звук, не отражая его. Благодаря такому свойству пенобетон применяется для создания межкомнатных перегородок и в качестве звукоизоляционного материала, посредством которого создается дополнительный слой на плитах конструкционного бетона. Изоляция выполняется в соответствии с требованиями СНиП и способна задерживать шум мощностью 41 дБ.
- Податливость механической обработке. Однородность мелкопористой структуры по всей толщине камня способствует простой и легкой обработке. Пенобетон хорошо пилится, штробируется, сверлится, что значительно ускоряет производственный процесс.
- Экономичность. На этот показатель влияет доступная стоимость и быстрые сроки возведения здания. Также благодаря низкой теплопроводности расходы на отопление снижаются до 30%, а из-за малого веса камня нет необходимости в возведении дорогостоящего фундамента.
- Эстетичность и аккуратный внешний вид. Идеально ровные края камня с высокой геометрической точностью позволяет возводить стены, используя клеевые составы. Такая технология исключает «мостики холода» в стенах, поэтому не требуется нанесения толстого слоя штукатурки как внутренней, так и наружной.
- Длительный срок эксплуатации. Уникальность искусственного ячеистого блока заключается в незавершенном процессе внутреннего созревания, который продолжается и после того, как камень уложен в стену. В связи с чем, показатели прочности, тепло- и звукоизоляции постоянно улучшаются. Примерный срок эксплуатации – 80 лет.
- Широкая область применения. Это могут быть одноэтажные строения (гаражи, хозяйственные постройки, дачи, здания разного назначения, жилые дома) и двухэтажные особняки.
Блоки пенобетонные технические характеристики
Сравнивая блоки из пенобетона с другими аналогичными материалами, становится понятно, почему этот стеновой материал получил такую популярность и востребованность:
- По теплопроводности, которая составляет 0,14-0,22 Вт/м²С, он уступает только газобетону – 0,1-0,14 Вт/м²С, а легкие виды камня приравниваются к древесине — 0,14 Вт/м²С.
- По прочности с показателем 15-25 кгс/см² является самым легким стеновым материалом.
- По плотности с показателем 600-100 кг/м², не уступает дереву – 500 кг/м² и газобетону – 400-600 кг/м².
- По водопоглощению значения приравниваются к поризованному блоку и составляет 10-16 % массы.
- По морозостойкости с циклом 35 не уступает только газобетону – от 25 циклов.
Вышеперечисленные сравнения указывают на то, что пенобетонные блоки, технические характеристики которых не уступают, а иногда даже имеют улучшенные показатели, выводят данный материал на позиции востребованного и актуального материала.
Изделия из пенобетона подразделяются на три вида:
- Теплоизоляционный с маркой плотности 400 и 500, прочностью 9 и 13.
- Конструкционно-изоляционный с маркой плотности 600, 700 и 800, прочностью — 16, 24 и 27.
- Конструкционный с маркой плотности 900, 1000, 1100 и 1200, соответственно прочность составляет 35, 50, 64 и 90.
Пенобетонные блоки размеры и вес
Производители современного стенового материала предлагают несколько вариантов типоразмеров, поэтому блоки из пенобетона размеры имеют достаточно разные. Если первые камни имели размеры 200х200х400 мм, то на сегодняшний день блочная продукция различается следующими точными размерами:
- Длиной, которая составляет – 288, 388 и 588 мм.
- Толщиной – 200, 250, 300мм.
- Высотой — 88, 119, 144, 188, 288 мм.
Все вышеуказанные размеры могут сочетаться в разных вариациях, но в основном зависят от области применения с учетом требований проектной документации.
В строительной сфере самыми распространенными и часто применяемыми являются блоки пенобетонные, размеры которых составляют 200 (100)х300х500, 200 (100)х300х600, 200 (100)х400х600 и 300(100)х400х600 мм. Какой размер пенобетонного блока выбрать? Окончательное решение будет зависеть от проектировщика, который исходит всегда от требований, предъявленных к проекту.
От размера блоков из пенобетона полностью зависит масса.
Параметры пенобетонных блоков:
- 80х300х600 мм весит 8,5 кг;
- 100х300х600 мм имеет массу 11 кг;
- 200х200х60 мм весит 14 кг;
- 160х300х600 мм имеет массу 17 кг и т.д.
Объемный вес в 1 м³ камня составляет в пределах 580-630 кг.
Преимущества пенобетонных блоков
Основные преимущества:
- Огнестойкость. Стена толщиной 150 мм способна выдерживать открытый огонь и очень высокие температуры в течение 4 часов.
- Быстрый монтаж.
- Удобная транспортировка.
Вывод
Пенобетон можно отнести к категории практичных и вечных материалов, которые в процессе эксплуатации улучшают свои прочностные характеристики и обеспечивают надежностью. Искусственный камень не подвержен гниению и образованию плесени. Качественный долговечный материал не нуждается в особом уходе.
Газобетон или пенобетон – что лучше для строительства дома, сравнение материалов
Пенобетон или газобетон — такой вопрос часто встает при выборе строительного материала для собственного дома. При этом многие изучают различия между двумя этими материалами достаточно поверхностно, ориентируясь лишь на их стоимость. Однако, несмотря на некоторую внешнюю схожесть, пенобетон и газобетон имеют существенные различия. Рассмотрим наиболее важные из них.
Технология производства этого материала проста и дешева, чем пользуются мелкие предприятия, производя его порой кустарным методом и в полевых условиях. Создается пенобетон из массы бетона (цемент, песок и вода) путем равномерного распределения по ней пузырьков воздуха. Пена, полученная из специализированных пенообразователей, просто механически перемешивается с бетонной смесью. Приготовленный в бетоносмесителе пенобетон через гибкий рукав транспортируется в формы или опалубку, где стеновые блоки отвердевают в естественных условиях.
Газобетон — гораздо более высокотехнологичный продукт, производство которого может быть налажено только на крупном предприятии, по запатентованным технологиям, что позволяет гарантировать стабильность в размерах готовых изделий и их качество. Технология производства газобетона включает в себя несколько циклов. Песок для него частично или полностью размалывается и соединяется с водой, известью и портландцементом в шаровых мельницах. Бетонная смесь перемешивается с алюминиевой пудрой и заливается в формы для образования пористой структуры. После отвердения массив газобетона режут на элементы, которые устанавливают в автоклав для отвердения при большой температуре с помощью насыщенного водяного пара при давлении. Поэтому газобетон еще называют автоклавным.
Различия в производстве как раз и создают отличия в качественных характеристиках газобетона и пенобетона. Важнейшим свойством любого строительного материала является его теплопроводность. По этой характеристике газобетон опережает многие другие стройматериалы, обладая самой низкой теплопроводностью среди них. Этому способствует структура газобетона — равномерно распределенные внутри блоков воздушные поры одинакового размера. Эта же структура не позволяет материалу насыщаться водой, а значить не подвергаться разрушениям при резких перепадах температуры. Пенобетон ничем подобным похвастать не может — простота его изготовления приводит к тому, что поры внутри его блоков получаются не только разного диаметра, но и неравномерно распределены. Соответственно о каком-либо постоянном коэффициенте теплопроводности пенобетона говорить не имеет смысла. Кроме того, если пенобетонные блоки из-за крупных и неравномерных пор требует дополнительного утепления между элементами, то газобетон имеет практически идеально гладкую поверхность и не нуждается в дополнительном утеплении.
Сложное, высокотехнологичное производство газобетонных блоков позволяет им задавать не только строгие линейные размеры, но и оснащать их гребнями, пазами, захватами. Это создает целый ряд преимуществ. Во-первых, блоки с очень точными размерами укладываются на клеевую смесь, что существенно сокращает сроки строительства, а стену делает практически монолитной. В таком случае стену можно и не штукатурить, сразу выкладывая на нее облицовочную плитку. Во-вторых, благодаря большому разнообразию видов блоков, которые различаются по параметрам, из газобетона можно строить даже самые сложные и ответственные виды стен. Стены же из пенобетона нуждается в обязательном слое штукатурки для выравнивания поверхности. Кроме того, в отличие от пенобетона в блоках из газобетона легко можно сделать красивые пропилы для укладки электропроводки или систем отопления. Материал не дает трещин и на нем не возникают неровности.
Стоит также отметить, что пенобетон может быть токсичным, так как в его производстве задействованы химические процессы, заменяющие обработку в автоклаве. Сложный производственный цикл блоков газобетона позволяет гарантировать экологическую чистоту этого материала.
Наконец, способ производства влияет на механическую прочность: при сравнимо одинаковой плотности материала газобетон гораздо прочнее, чем пенобетон.
По сравнению с пенобетоном
пенобетон | газобетон | |||
Прочность | Прочность низка, не используют в конструкциях подвергающихся нагрузкам | Способен нести более высокую нагрузку | ||
Отделка | Хуже ложится штукатурка | Лучше ложится штукатурка | ||
Теплопроводность | В его структуре все поры разные: одна — 1 мм, вторая — 3 мм, третья — 5 мм. Исходя из этого, в одном месте, где поры будут маленькие, тепловроводность будет одна, а там, где большие — другая! Если говорить о какой-то постоянной теплопроводности пенобетона, то это не имеет смысла | Газобетон имеет равномерно распределенную пору по всему блоку, то есть все поры одинакового размера, что нельзя сказать о пенобетоне! | ||
Процесс производства | Высокий процент ошибки из-за человеческого фактора, отсутствие автоматизированных линий, т. е. в составе блока может содержаться неравномерно распеределенное количество компонентов, что ведет к некачественному блоку | Автоматизированное компьютизированное производство, человеческий фактор сведен к нулю | ||
Геометрия | Отсутствие точной геометрии | Идеальная геометрия |
В статье «Отличия полистеролбетона от газобетона» вы можете узнать, что такое полистиролбетон и чем он отличается от газобетонных блоков.
Вам беспокоит вопрос, какой материал выбрать для строительства? Статья «Из чего строить дом?» поможет вам в выборе подходящего материала.
Пенобетонные блоки размеры, разновидности и применение
Размеры пенобетонных блоковСравнительно новым строительным материалом, используемом в индивидуальном строительстве является пенобетон. Изобретенный еще в 19-м веке – в наше время он переживает своеобразное «второе рождение». Этот стройматериал представляет собой бетон с мельчайшими ячейками, образованными замкнутыми воздушными пузырьками. При производстве пенобетона используется обычный раствор, состоящий из связующего вещества – цемента, наполнителя – строительного песка и специального пенообразователя, придающего раствору пористую структуру.
Пенообразующие добавки создают в бетонном растворе воздушные пузырьки, которые застывая, образуют замкнутые ячейки. Как правило, пенобетон изготавливается на промышленных предприятиях в виде блоков определенных размеров. В зависимости от технологии изготовления пенобетонные блоки могут иметь различные характеристики, такие прочность и влагопроницаемость. Характеристики готового пенобетона зависят от свойств исходных материалов и от технологических режимов промышленного производства. Срок службы пенобетонных блоков составляет несколько десятков лет и в ходе эксплуатации при условии использования качественного цемента он только набирает свои прочностные свойства.
Показатели теплоизляционных свойств и прочности пенобетонных блоковТакже при производстве пенобетона могут использоваться различные присадки, которые могут предотвращать уменьшение его объема при высыхании, повышают его устойчивость к влаге и перепадам температур, повышают его теплоизоляционные свойства.
Сфера использования пенобетонных блоков
Пенобетон может использоваться в следующих строительных сферах:
- Для возведения жилых сооружений на приусадебных участках,
- Для строительства многоквартирных домов по монолитной технологии
- Для проведения теплоизоляции помещений по всем поверхностям. Для проведения теплоизоляционных работ может использоваться монолитный пенобетон.
Технология производства пенобетонных блоков является достаточно простой и может организовываться даже на небольших производствах. Однако, простота развертывания производства послужил пенобетонным блокам и плохую службу, так как на небольших, кустарных заводах не всегда хорошо контролируется качество производства.
Свойства пенобетонных блоков
Показатели теплоизляционных свойств и прочности пенобетонных блоков в зависимости от используемой марки плотности можно посмотреть в приведенной таблице.
Преимущества использования пенобетонных блоков
Пористая структура пенобетонных блоков дает им, как строительному материалу следующие преимущества.
- Пенобетонные блоки обладают более лучшей теплоизоляцией, чем классические бетонные отливки. Но стоит отметить, что в теплоизоляционных качествах пенобетон не может сравниться с такими широко используемыми материалами, как минеральная вата и вспененные полимеры.
- Производство пенобетонных блоков является сравнительно экономным. Так, на него требуется до 4 раз меньший объем цемента.
- Пенобетонные блоки обладают сравнительно небольшим весом и легко транспортируются. Их можно монтировать даже в одиночку.
- Пенобетонные блоки обрабатываются также легко, как и дерево, их можно пилить, сверлить в них отверстия, забивать гвозди.
- Блок из пенобетона обладают экологически чистым составом, при их производстве используются только натуральные компоненты.
- В отличии от газобетона – пенобетонные блоки устойчивы к воздействию влаги.
Но в то же время пористая структура пенобетона снижает его механическую прочность. Он не может выдерживать такие же нагрузки, как классический бетон и далек по прочностным характеристикам от железобетона.
Способы изготовления пенобетона
Пенобетонные блоки могут изготавливаться тремя основными способами:
Классический способ изготовления
На начальном этапе такого способа производства изготавливают тесто из цемента. В подготовленную массу с использованием пеногенератора добавляют пену. В бетоносмесительном устройстве пена смешивается с цементно-песчаным раствором, которая после отвердевания в формах образует пенобетон. Это наиболее распространенный и надежный способ изготовления пенобетона. В качестве пеногенераторов используются вещества органического происхождения или специализированные механические устройства.
Способ сухой минерализации
При использовании этого способа сухие исходные элементы бетонного раствора смешиваются с пеной, создаваемой стационарными пеногенераторами. В смеси образуется множество воздушных пузырьков. На поверхности которых закрепляются компоненты цементно-песчаной смеси. Такой способ обычно применяется при непрерывном производстве.
Баротехнологический способ
При использовании этого способа применяется стационарный баросмеситель. Внутри него содержится вода с генератором пены, а затем туда подаются компоненты цементно-песчаной смеси. Полученный состав продувается воздушной массой и жидкий пенобетон выдавливается из устройства для заливки монолитных конструкций или для заливки в формы для блоков.
Стандартные размеры пенобетонных блоков
В готовом виде пенобетонные блоки представляют собой своеобразные кирпичи. Однако при производстве таких блоков технологи стремятся придавать отливкам геометрические размеры, превышающие размеры классических кирпичей, что обусловлено низкой плотностью пенобетона и малым весом готовой отливки.
Наиболее распространенным размером пенобетонного блока, выпускаемом строительной промышленностью является стандарт 20х30х60 сантиметров. Таким образом, один пенобетонный блок при кладке заменяет сразу от 13 силикатных до 15 обычных классических кирпичей.
Вследствие большого размера пенобетонных блоков – при их кладке образуется меньшее количество и протяженность стыков. Соответственно для монтажа стены из пенобетона придется затратить меньшее количество цементно-песчаного раствора.
В стандартной маркировке пенобетонных блоков используется литера «D», после которой указывается цифровое обозначение. Это обозначение характеризует плотность пенобетона, выраженную в килограммах на кубический метр. Соответственно, при повышении плотности, повышаются и прочностные характеристики пенобетонного блока.
В приведенной ниже таблице показаны характеристики пенобетонных блоков в зависимости от прочности и используемой марки бетона. Из таблицы видно, что пенобетонные блоки в зависимости от своей прочности могут использоваться для различных целей. Пенобетонные блоки низкой прочности в основном применяются для теплоизоляционных целей, а высоких – для выполнения конструкционных работ. В промежутке между ними находятся блоки, которые могут одновременно служить и несущими элементами и теплоизолятором.
Разновидности пеноблоковТаким образом из всей линейки производимых пенобетонных блоков вы сможете подобрать себе конкретный тип, подходящий под ваши строительные запросы.
Также в нашей статье приведены стандартные размеры, наиболее часто используемые производителями пенобетонных блоков.
Обратите внимание, что вес стандартного пенобетонного блока указан при показателях влажности воздуха в 75%. Вес одного блока может отличаться из-за разных технологических особенностях производства у разных производителей.
Кроме того, многие небольшие производители пенобетонных блоков могут использовать собственную размерную сетку в зависимости от имеющегося оборудования и спроса на рынке, вплоть до совпадения размеров с классическими кирпичами.
После отливки и созревания пенобетонные блоки, как правило укладываются на поддоны и обертываются пленкой из полиэтилена. В приведенной таблице показаны справочные данные о количестве пенобетонных блоков на одном стандартном поддоне при определенно размере одного блока. Поддоны обычно возвращаются продавцу блоков.
Количество пеноблоков в поддонеМатериальный дизайн и оценка характеристик пенобетона для цифрового производства
Реферат
Трехмерная (3D) печать пенобетоном, который известен своими отличными физико-механическими свойствами, еще не исследовался целенаправленно. В данной статье представлен методический подход к проектированию смесей из пенобетонов для 3D-печати и систематическое исследование возможностей применения этого типа материала в цифровом строительстве.Три различных пенобетонных состава с соотношением воды к вяжущему между 0,33–0,36 и плотностью от 1100 до 1580 кг / м 3 в свежем состоянии были произведены методом предварительного вспенивания с использованием пенообразователя на белковой основе. На основе испытаний в свежем состоянии, включая 3D-печать как таковую, был определен оптимальный состав и охарактеризована его прочность на сжатие и изгиб. Пенобетон, пригодный для печати, показал низкую теплопроводность и относительно высокую прочность на сжатие, превышающую 10 МПа; Таким образом, он соответствовал требованиям, предъявляемым к строительным материалам, используемым для изготовления несущих стеновых элементов в многоэтажных домах.Таким образом, он подходит для приложений 3D-печати, одновременно выполняя как несущие, так и изолирующие функции.
Ключевые слова: цифровое изготовление , 3D-печать, пенобетон, конструкция смеси, испытание материалов
1. Введение
Пенобетон (FC) — это легкий цементный материал с ячеистой структурой, полученный путем введения воздушных пустот в строительный раствор или цемент вставить. Он может иметь плотность от 200 до 1900 кг / м 3 .Пенобетон плотностью менее 400 кг / м 3 используется в основном как наполнитель или изоляционный материал [1,2,3]. Из-за технической и инженерной незнания большинства практиков и предполагаемых трудностей в достижении достаточно высокой прочности в последние несколько десятилетий пенобетон в значительной степени игнорировался для использования в конструкционных приложениях. В большинстве случаев пенобетон использовался для заполнения пустот, выполнял функцию теплоизоляции и действовал как акустический глушитель. Достижения в области химических и механических технологий вспенивания, добавок в бетон и других добавок значительно улучшили стабильность и механические свойства пенобетона.В настоящее время потенциал этого материала для структурного применения хорошо известен, и многочисленные исследовательские проекты были сосредоточены на улучшении свойств пенобетона, особенно в отношении его механических характеристик несущей способности [2,4,5].
Группы, работающие с предвидением в области цифрового производства, определили будущую потребность в устойчивых строительных материалах, которые являются экономически эффективными и экологически чистыми [6]. Ожидается, что после завершения предварительных исследований и описания фундаментальных принципов цифрового производства из вяжущих материалов следующим шагом будет переосмысление технологии, включая сокращение материальных затрат и воздействия на окружающую среду.Пенобетон имеет небольшой удельный вес, что снижает собственные нагрузки и, таким образом, позволяет уменьшить габариты фундамента и количество арматуры. Кроме того, низкая теплопроводность пенобетона позволяет сократить использование дополнительных изоляционных материалов, которые в основном основаны на нефтехимических полимерах с высоким содержанием CO 2 и очень ограниченной пригодностью для вторичной переработки. В отличие от таких материалов, пенобетон состоит из минеральных компонентов с незначительным содержанием химических примесей [7].Кроме того, поскольку применение дополнительных изоляционных панелей может больше не потребоваться, можно ожидать значительного сокращения энергопотребления и времени на транспортировку и монтаж, а также снижение уровня шума на строительной площадке. Подводя итог, пенобетон признан универсальным строительным материалом, экологически чистым и технически эффективным.
Концепция 3D-печати бетона на месте (CONPrint3D), разработанная в Техническом университете Дрездена, способствует реализации преимуществ аддитивных технологий в строительной отрасли [8].В отличие от концепций, продвигающих печать интегрированной опалубки, CONPrint3D подчеркивает сокращение второстепенных шагов, таких как заполнение печатных форм [9,10]. Эта технология позволяет печатать стены большой толщины, заменяя кладку. Применение пенобетона в рамках концепции CONPrint3D является многообещающим и потенциально позволяет изготавливать несущие стены и конструктивные элементы с такими свойствами, как превосходная теплоизоляция, звукопоглощение и огнестойкость [11,12].Авторы ожидают, что применение различных материалов на основе цемента в 3D-печати бетона упростит формулирование новых строительных стандартов и перейдет к полной автоматизации строительных процессов. Изменяя плотность и толщину стен из пенобетона, напечатанных на 3D-принтере, можно полностью или частично отказаться от дополнительных систем изоляции. Еще одним аспектом, облегчающим применение пенобетона в качестве материала, выполняющего как изоляционные, так и структурные функции, является легкость его переработки и утилизации.
В литературе есть пример, описывающий автоматизированное нанесение пенобетона на вертикальные поверхности методом экструзии [13]. Авторы поместили пенобетон на голые стены существующих зданий, чтобы получить изоляцию фасада, которая является изоляционной, пригодной для вторичной переработки и свободной по дизайну и форме. Использованный материал обладал кажущейся стабильностью формы, прочностные характеристики не изучались.
Faliano et al. В [14,15] описаны пенобетоны с плотностью в сухом состоянии от 400 до 800 кг / м 3 и прочностью на сжатие в диапазоне 1.От 5 до 9 МПа и, кроме того, сохраняет стабильность размеров после экструзии. Отношение воды к цементу (в / ц) было установлено на 0,3 во всех смесях. Ни наполнители, ни заполнители не использовались. Предварительно сформированная пена была приготовлена с пенообразователем на белковой основе. Исследование дает широкий спектр результатов, связанных с влиянием условий отверждения на прочность на растяжение и сжатие. Однако описанная экспериментальная процедура не представляла типичных процедур 3D-печати с помощью роботизированных печатающих головок.Материал был скорее заполнен стальной опалубкой и вручную вытеснен с опалубки на ранней стадии гидратации. Техника осаждения, использованная Faliano et al. имитировала автоматическую экструзию и обеспечила первое заполнение поведения материала с точки зрения стабильности формы и развития прочности в сыром виде.
Не существует стандартного способа измерения свойств сборки. Как правило, возможность сборки оценивается путем печати определенного количества слоев с определенной скоростью [16,17,18,19].На данный момент трудно оценить возможную конструктивность пенобетона, разработанного Faliano et al. [11,12], поскольку время покоя пенобетона и его реологические характеристики в свежем состоянии не уточняются. В исследовании подчеркивалось использование агентов, повышающих вязкость (VEA), и указывалось на необходимость дополнительных исследований поведения экструдированного пенобетона в свежем состоянии. Авторы предполагали возможность применения экструдированных пенобетонных смесей плотностью до 200 кг / м 3 .Как конструкционные, так и неструктурные области применения экструдируемых элементов из пенобетона были признаны эффективными и экологически безопасными. Одним из предложенных вариантов применения было формирование многослойных изоляционных панелей на месте.
В общем, бетон, подходящий для цифрового строительства, должен быть хорошо экструдируемым и демонстрировать адекватную строительную способность. Кроме того, напечатанные слои должны иметь хорошее межслойное соединение [9,16,20,21]. Наконец, материал должен обладать соответствующими механическими свойствами, например.г., прочность на сжатие [9,21,22,23]. Обычный пенобетон отличается хорошей обрабатываемостью и текучестью, что является многообещающим с точки зрения технологических параметров экструзии и прокачиваемости, необходимых для 3D-печати. Обычно пенобетон перекачивается к месту укладки и, как правило, не требует уплотнения; пенобетон можно успешно перекачивать на значительные расстояния и высоты [1]. Таким образом, с этой точки зрения он подходит для технологий 3D-печати на основе экструзии.Однако необходимо учитывать потенциальное влияние перекачки на характеристики пены, поскольку они могут повлиять на стабильность смеси и привести к изменению ее плотности.
Другой важной особенностью материала для печати является его способность к наращиванию, которая складывается из стабильности формы напечатанных слоев под их собственным весом и способности удерживать следующие слои с минимальной деформацией [20]. Другими словами, строительную способность пенобетона можно описать как сочетание самостойкости и достаточной жесткости с ранним схватыванием.Что касается самоустойчивости, пенобетон обычно воспринимается как сыпучий, самоуплотняющийся материал. Признано, что при более низких плотностях текучесть снижается из-за уменьшения собственного веса и адгезии между твердыми частицами и пузырьками воздуха [24]. Однако предыдущие исследования пенобетона показали, что снижение текучести по сравнению с обычными применениями, такими как заполнение пустот, часто рассматривается как признак низкого качества или несоответствующего состава смеси [4]. Имея в виду 3D-печать в качестве технологии нанесения, должно быть возможно получение перекачиваемого и самостабильного пенобетона, но на сегодняшний день этот подход не был тщательно исследован, поэтому необходимы дальнейшие исследования.
В исследованиях, связанных с 3D-печатью с использованием бетона с нормальной массой, быстрое схватывание обычно достигается за счет использования ускоряющих добавок или выбора цементов с более коротким временем схватывания, то есть быстротвердеющих сульфоалюминатных или алюминатных цементов [6,25]. Такими же подходами можно добиться быстрого схватывания пенобетона. Однако, как сообщается в [26], использование ускоряющих схватывание материалов в пенобетоне не всегда дает такой же эффект, как в бетоне с нормальным весом.Более того, они могут вызвать нестабильность и повлиять на качество пенобетона. В некоторых исследованиях использовались различные типы цемента, характеризующиеся быстрым схватыванием [27,28]. Быстротвердеющий портландцемент часто используется для снижения рисков нестабильности и сегрегации, а также для обеспечения того, чтобы пенобетон на очень ранней стадии развил прочную однородную микроструктуру. Также было замечено, что добавление алюминатного цемента, сокращая время схватывания, может снизить прочность пенобетона на сжатие [29].Кроме того, упомянутые специальные вяжущие материалы относительно дороги, что ограничивает область их применения.
Еще одним важным аспектом печатных элементов является их межслойное склеивание. Он сильно влияет на механические свойства, долговечность и удобство эксплуатации 3D-печатных конструкций; см., например, [30,31,32]. Качество межслоевого соединения зависит от множества факторов, связанных со свойствами свежего бетона и техники печати, то есть от временного интервала между слоями, формы и размера волокна и т. Д.Не было найдено литературы, которая могла бы помочь оценить поведение пенобетона с этой точки зрения. Что касается проницаемости пенобетона и его устойчивости к агрессивным средам, было доказано, что его ячеистая пористая структура не обязательно делает его менее устойчивым к проникновению влаги по сравнению с обычным плотным бетоном, поскольку воздушные пустоты не связаны между собой и действуют как буфер, предотвращающий капиллярное всасывание и другие транспортные процессы.
Как правило, существует два механизма введения больших объемов воздушных пустот в смесь: (1) использование газообразующих химикатов, таких как алюминиевый порошок, и (2) использование пенообразователей.Добавление газообразующих агентов приводит к образованию пузырьков в результате химических реакций с щелочными продуктами гидратации, например гидроксидом кальция [33]. Этот метод используется для производства газобетона, который еще называют газобетоном. Как сообщают Холт и Райвио [31], пенобетон, полученный с добавлением алюминиевой пудры, имеет ряд существенных недостатков, таких как относительно высокая стоимость, а также более низкая прочность, более высокое содержание влаги и более выраженная усадка по сравнению с традиционным бетоном.Свойства газобетона можно значительно улучшить путем отверждения паром под высоким давлением в автоклаве. Однако такое отверждение было бы контрпродуктивным, поскольку основным преимуществом технологии 3D-печати бетона является сокращение промежуточных этапов, таких как сложное литье и отверждение.
В альтернативном подходе пенобетон может быть произведен либо путем добавления пенообразователя к цементному тесту с последующим интенсивным перемешиванием, которое называется методом смешанного вспенивания, либо путем смешивания отдельно полученной пены с цементным тестом, что, как известно как метод вспенивания [1,4].В отличие от добавления газообразующих химикатов, использование пенообразователей при производстве пенобетона имеет более высокий потенциал для применения в 3D-печати. В основном это объясняется относительной легкостью корректировки свежих и затвердевших свойств путем варьирования сырья и химических добавок [1,2,7,24,26,34].
Смешанный метод вспенивания широко применяется в строительной индустрии для производства пенобетона. Однако этот метод ограничен использованием синтетических пенообразователей и сильно зависит от используемого смесительного устройства.Напротив, метод предварительного вспенивания позволяет определять плотность материала путем точного добавления необходимого количества пены к основной смеси. Поскольку соотношение пены и основного материала может быть больше 1: 1, пена становится основным фактором влияния [35]. Стабильность воздушных пустот во время перекачивания и перемешивания с цементной матрицей важна для обеспечения требуемых характеристик пенобетона в свежем и затвердевшем состояниях. Для пенобетона с синтетическими пенообразователями легче обращаться, они менее подвержены воздействию экстремальных температур и могут храниться дольше.Синтетические пенообразователи могут использоваться как в технологиях предварительного вспенивания, так и в технологиях смешанного вспенивания. Более того, они, как правило, менее дороги и требуют значительно меньше энергии для производства высококачественной пены [35]. Тем не менее, синтетические поверхностно-активные вещества не могут соответствовать характеристикам агентов на основе белков из-за их большего размера пузырьков и менее изолированных ячеек, что приводит к более низкой прочности бетона [35,36]. Пены, полученные с использованием пенообразователей на белковой основе, характеризуются меньшим размером пузырьков воздуха, более высокой стабильностью, т.е.е. меньший дренаж воды и более прочная изолированная пузырьковая структура по сравнению с пенами, полученными с помощью синтетических пенообразователей [1,2]. Также сообщалось, что пенобетон, полученный с использованием поверхностно-активных веществ на белковой основе, имеет отношение прочности к плотности от 50% до 100% выше по сравнению с пенобетоном, полученным с использованием синтетического пенообразователя [35,36].
Основываясь на соображениях, упомянутых в отношении характеристик двух существующих поверхностно-активных веществ, это исследование фокусируется на технологии предварительного вспенивания с использованием пенообразователя на белковой основе.показана структура экспериментальной части представленного исследования. Настоящее исследование посвящено получению пригодного для печати пенобетона, который является стабильным и дает адекватные реологические и механические свойства, подходящие для 3D-печати. Составляющие материалы были выбраны специально для достижения достаточной когезии и стабильности формы сразу после осаждения материала печатающей головкой, а также адекватных долгосрочных механических свойств для структурных приложений. Было подготовлено четыре рецепта.Желаемая плотность свежих смесей была указана в пределах 1100–1600 кг / м 3 . Наконец, изоляционные свойства пенобетона для печати сравнивались с изоляционными свойствами обычного бетона для печати (справочный материал описан в [37]).
Обзор экспериментальной программы.
2. Материалы и методы
2.1. Методология проектирования смесей и экспериментальная программа
Схема подхода к проектированию смесей, разработанная в рамках исследовательского проекта CONPrint3D-Ultralight, представлена в.Этот подход можно применить и к смешанному способу вспенивания. Тогда описание пены не требуется. Разработка смеси пенобетона с использованием метода предварительного вспенивания делится на два этапа, а именно: определение состава матрицы на основе цемента и определение количества пены, которое необходимо добавить для достижения желаемой плотности. В частности, общий подход к разработке смеси можно разделить на четыре этапа, как показано на. Итерационная оптимизация используется для получения удовлетворительных композиций пенобетона, пригодных для печати.
Подход к разработке смесей для пенобетона, пригодного для печати.
Во-первых, ограничения, такие как диапазон водоцементного отношения (в / ц) и содержание цемента, должны быть установлены в соответствии с предполагаемым применением. На основании информации из литературы можно определить подходящие пропорции и материалы. Производство и характеристики пены следуют. Целью этого этапа является получение достаточно стабильной пены, способной выдержать процесс перемешивания. Параллельно с этим путем итеративного тестирования определяются водопотребность и вяжущий состав матрицы на основе цемента, включая дозировку суперпластификатора (SP).Обрабатываемость оценивалась путем измерения значений диаметра распределенного потока в соответствии с европейским стандартом DIN EN 1015-3: 1998 и, таким образом, с использованием так называемого конуса Хэгермана и 15 ходов [38]. На первом этапе целью этой процедуры является получение матрицы на основе цемента с минимальным количеством воды, но этого достаточно для пластификации матрицы с помощью рекомендуемой дозировки SP. В то же время матрица на основе цемента должна быть достаточно текучей, чтобы обеспечить хорошее включение пены в смесь.Чрезмерно жесткая матрица на основе цемента приводит к разрушению или разрушению пены, в то время как чрезмерно жидкая матрица расслаивается. В этом исследовании первая оценка добавления воды была сделана в соответствии с процедурой, описанной Окамурой и Одзавой [39]. В результате первого шага получается стабильная пена и соответственно жидкая матрица на основе цемента.
Третий этап направлен на проверку реологических свойств свежего пенобетона, которые должны соответствовать требованиям процесса 3D-печати по пригодности для печати, экструзии и сборке [39,40,41,42].Связующий состав можно регулировать для достижения требуемых свойств, включая использование дополнительных химических добавок и дальнейшую оптимизацию пены.
Последний шаг определяет испытания свойств пенобетона в затвердевшем состоянии, таких как его прочность на сжатие и изгиб, теплопроводность и / или долговечность. На этой стадии отношение воды к связующему (вес / вес) может быть уменьшено; в качестве альтернативы может быть использовано усиление в виде диспергированных нановолокон или микроволокон [1,3,43].Представленный подход был использован в данном исследовании для разработки пенобетонов с различной плотностью путем изменения их состава и режимов перемешивания. Реологические свойства в свежем состоянии и механические свойства в затвердевшем состоянии — по схеме, приведенной в — были испытаны, и их результаты представлены в разделе 3.
2.2. Определение потребности в воде
Важно указать подходящее содержание воды в пенобетоне. Стандартной процедуры не существует, особенно когда должны быть выполнены требования в отношении пригодности для печати, прокачиваемости и наращивания.В настоящей работе водопотребность цементной матрицы определялась методом Окамуры и Одзавы [39]. Состав испытанных порошков приведен в.
Таблица 1
Композиции связующего, испытанные в соответствии с процедурой Окамуры.
Связующее | Тип цемента | Состав по объему [зола-унос: цемент] | Отношение золы-уноса к цементу [по массе] |
---|---|---|---|
A-0 | CEM II | 0 : 100 | 0.00 |
A-1 | CEM II | 40:60 | 0,47 |
2.3. Сырье
Использовали композитный портландцемент типа II CEM II / A-M (S-LL) 52,5 R (OPTERRA Zement GmbH, Werk Karsdorf, Германия). В качестве вторичного вяжущего материала была выбрана летучая зола каменного угля Steament H-4 (STEAG Power Minerals GmbH, Динслакен, Германия). Химический состав и измеренный гранулометрический состав представлены соответственно в и.Хотя химический состав был взят из таблиц данных поставщиков материалов, распределение частиц по размерам было оценено с помощью лазерной дифракции (LS 13320, Beckman Coulter, Крефельд, Германия). Летучая зола соответствует стандарту DIN EN 450 [44] и может использоваться в качестве добавки к бетону в соответствии с DIN EN 206-1 [45]. Таким образом, он был принят как полученный в данном исследовании и не охарактеризован далее. Второстепенные составляющие показаны, тогда как значения для основных составляющих SiO 2 и Al 2 O 3 не приводятся.Внедрение летучей золы в состав бетона, с одной стороны, позволило снизить водопотребность сухих компонентов при сохранении целевого реологического поведения; с другой стороны, это улучшило устойчивость смесей. SP на основе поликарбоксилатного эфира (PCE) (MasterGlenium SKY 593, BASF Construction Solutions GmbH, Тростберг, Германия) использовали в матрице на основе цемента для регулирования удобоукладываемости при пониженном содержании воды. Содержание воды в СП составляло 77% по массе.Плотность СП составила 1050 кг / м 3 3 . Для производства пены использовали пенообразователь на белковой основе (Oxal PLB6, MC-Bauchemie GmbH & Co. KG, Боттроп, Германия).
Гранулометрический состав твердых компонентов.
Таблица 2
Химический состав цемента и летучей золы (LOI = потери при возгорании, n.d. = не определено).
Материал | Плотность [г / см 3 ] | Химический состав [% по массе] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Остаток | SiO 2 | Al 2 O 3 | Fe 2 O 3 | CaO | MgO | SO 3 | K 2 O | Na 2 O | LOI | CO 2 | Cl | ||
CEM II / AM (S-LL) 52.5 R | 3,12 | 0,74 | 20,63 | 5,35 | 2,82 | 60,94 | 2,14 | 3,52 | 1,05 | 0,22 | 3,47 | 2,87 | 0,07 |
Зола уноса h5 | 0,07 | ||||||||||||
Зола уноса 2.22 | н. | нет данных | нет данных | нет данных | 3,6 | н.о. | 0,6 | н.о. | 2,9 | 1,8 | н.о. | <0.01 |
2.4. Процедура смешивания
На предварительной стадии было приготовлено три литра матричной пасты на основе цемента для оценки потребности в воде с использованием тарельчатого смесителя (Hobart NCM20, The Hobart Manufacturing Company Ltd, Лондон, Великобритания, вместимость 5 л). описывает процедуру смешивания.
Таблица 3
Методика смешивания связующей пасты для определения водопотребности порошков.
Время [мин: с] | Скорость [об / мин] | Действие |
---|---|---|
0:00 | 0 | Добавить воду к твердым частицам |
0: 00–1: 00 | 2500 | Перемешивание на низкой скорости |
1: 00–1: 30 | 5000 | Перемешивание на высокой скорости |
1: 30–3: 00 | 0 | Отдых, в течение этого времени , очистите стены |
3: 00–4: 00 | 5000 | Смешивание на высокой скорости |
Пенобетон производился с помощью конического многороторного коллоидного смесителя (KNIELE KKM30, Kniele GmbH, Bad Бухау, Германия).Для каждого эксперимента готовили 30 л пенобетона по методике согласно. После смешивания связующей матрицы пошагово добавляли отдельно полученную пену: 40%; затем еще 40% и, наконец, оставшиеся 20% от общего объема пены.
Таблица 4
Порядок перемешивания пенобетона.
Время [мин: с] | Скорость [об / мин] | Действие |
---|---|---|
0:00 | 0 | Добавьте воду к твердым частицам в смесительном баке |
0:00 –2: 00 | 3000 | Перемешивание на высокой скорости |
2: 00–2: 30 | 0 | Проверьте смесь на однородность |
2: 30–4: 30 | 3000 | Смешивание на высокой скорости |
4: 30–5: 00 | 0 | Добавление 40% от всего объема пены |
5: 00–7: 00 | 1500 | Смешивание матрицы и пены вместе на низкой скорости |
7: 00–8: 00 | 0 | Добавление еще 40% от всего объема пены |
8: 00–10: 00 | 1500 | Смешивание матрицы и пена вместе на низкой скорости |
10: 00–11: 00 | 0 900 94 | Добавление оставшихся 20% от общего объема пены |
11: 00–13: 00 | 1500 | Смешивание матрицы и пены вместе на медленной скорости |
2.5. Процесс 3D-печати
Эксперименты по экструзии и осаждению были проведены с использованием двух устройств: (а) автономный винтовой насос с прогрессивной циркуляцией (PCP1) DURAPACT DP 326S (DURAPACT Gesellschaft für Faserbetontechnologie mbH, Хаан, Германия) и (б) трехмерный бетон. испытательное устройство для печати (3DPTD, устройство для 3D-печати по индивидуальному заказу, разработанное TU Dresden, Дрезден, Германия), оснащенное PCP2; видеть . Использовалась труба диаметром 25 мм, а выход из сопла устанавливался вручную для нанесения бетонных слоев.В b выходное отверстие сопла расположено автономно с помощью предварительно запрограммированного сценария Lua, который является языком программирования. При использовании PCP1 скорость откачки была установлена на уровне 10 л / мин, а выходное отверстие сопла имело круглое поперечное сечение диаметром 20 мм. Эксперименты по печати с использованием специально разработанного 3DPTD были выполнены с двумя различными прямоугольными соплами: 10 мм на 50 мм и 20 мм на 30 мм, чтобы исследовать влияние этого параметра на печатные характеристики пенобетона. Скорость печати 40 мм / с была выбрана на основании предварительных исследований экструдируемости.Были изготовлены образцы с прямыми стенками длиной 700 мм с интервалом времени послойного напыления 30 с. Чтобы оценить способность к наращиванию состава смеси, было нанесено максимальное количество слоев, один поверх другого, до тех пор, пока не произошло саморазрушение. Кроме того, стены, состоящие всего из трех слоев, были напечатаны и в конечном итоге использовались при подготовке образцов для механических испытаний.
( a ) Автономный винтовой насос (PCP), DUROPACT DP 326S и ( b ) устройство для тестирования 3D-печати бетона (3DPTD).
2.6. Подготовка образца
Каждая напечатанная стена была перенесена в климатическую камеру в возрасте 24 часов и отверждена при постоянной температуре 20 ° C, относительной влажности 65% и при отсутствии ветра в течение 27 дней. Эта процедура специально не соответствует стандарту DIN EN 12390-2 [46], который предписывает совсем другие условия отверждения, а именно влажное отверждение. Поскольку в 3D-печати бетона не используется опалубка, а практические варианты отверждения очень ограничены из-за особенностей процесса печати, авторы решили использовать стандартный лабораторный климат на протяжении всей экспериментальной программы, включая подготовку бетона, 3D-печать, отверждение и т. Д. и тестирование.Такие климатические условия лучше всего представляют перспективную экспозицию крупногабаритных печатных элементов конструкций в практике строительства. В возрасте шести дней стены распилили, чтобы изготовить образцы для механических испытаний. Пиление происходило без добавления воды, чтобы избежать впитывания; затем образцы были возвращены в климатическую камеру. Кубы с длиной кромки 40 мм были подготовлены для испытаний на прочность на сжатие, тогда как размеры образцов для испытаний на изгиб варьировались в диапазоне от 30 до 33 мм в ширину и от 50 до 56 мм в высоту, что соответствует размеру трех отпечатанных слои.Неровные боковые поверхности слоев не полировались. Длина балочных образцов 160 мм. Погрузочная площадка была равномерно закалена быстротвердеющим гипсом.
2.7. Механические испытания
показывает установки для испытаний на изгиб и сжатие. Испытания на изгиб проводились под контролем поперечного смещения со скоростью смещения 0,5 мм / мин. Для измерения прочности на сжатие загрузочные плиты испытательной установки были 40 мм на 40 мм в соответствии с поперечным сечением кубов.Для каждого материала было испытано не менее трех образцов.
Измерение механических свойств напечатанных образцов: ( a ) испытание на трехточечный изгиб (Zwick 1445, ZwickRoell GmbH & Co. KG, Ульм, Германия), ( b ) испытание на одноосное сжатие (EU20, VEB Werkstoffprüfmaschinen, Лейпциг, Германия).
2,8. Измерения теплопроводности
Образцы размером 70 × 70 × 20 мм 3 были вырезаны из стен, напечатанных таким же образом, как и для механических испытаний.Изоляционные свойства оптимального состава смеси были измерены с помощью анализатора теплопередачи ISOMET 2104 (Applied Precision Ltd, Братислава, Словакия). В этом приборе применяется метод динамических измерений, который позволяет сократить период измерения теплопроводности до 10–16 минут.
2.9. Сканирующая электронная микроскопия и световая микроскопия
Сканирующая электронная микроскопия (SEM) использовалась для визуализации микроструктуры пенобетона. Установка для сканирующего электронного микроскопа Quanta 250 FEG (Thermo Fisher Scientific, Уолтем, Массачусетс, США) работала в так называемом «режиме низкого вакуума», при котором непроводящие образцы отображались в том виде, в каком они были получены без напыления.
Пористая структура пенобетона состоит из пор геля, капиллярных пор, а также захваченных и захваченных воздушных пустот [3]. Гелевые и капиллярные поры не оценивались, потому что эти характеристики матрицы на основе цемента не считались существенными в данном исследовании. Между тем, оценивались только захваченные и захваченные воздушные пустоты диаметром более 0,01 мм. Размеры воздушных пустот в пенобетоне изучали с помощью цифрового микроскопа VHX 6000 (Keyence Deutschland GmbH, Ной-Изенбург, Германия) с инструментом анализа изображений высокого разрешения.Метод SEM не позволяет захватить большую площадь, а требует длительных последовательностей изображений и сшивания изображений. Напротив, цифровой световой микроскоп значительно упрощает создание обзорных изображений богатой порами микроструктуры с наиболее подходящей степенью разрешения. Образцы измерений теплопроводности использовались в дальнейшем для измерения пористости. Их обрабатывали в три этапа: (1) шлифовка наблюдаемой поверхности наждачной бумагой разной степени очистки, (2) окрашивание выглаженной поверхности черным фломастером и 3) заполнение протянутых пор порошком контрастного цвета ( белый BaSO 4 ).Эта часть подготовки образца соответствует стандарту DIN EN 480-11: 2005 [47]. Для оценки рассматривалась площадь 1905,0 мм². После того, как поры были заполнены и контраст между порами и остальной поверхностью был заархивирован, было создано двоичное изображение, состоящее из двух (случайных) цветов. показывает типичную последовательность обработки изображений.
Типичное исходное изображение и последовательность обработанных изображений пенобетона: ( a ) полированный образец, ( b ) цветное изображение, ( c ) двоичное изображение, обработанное для вычислительных измерений параметров воздушной полости.
Пенобетон — материалы, свойства, преимущества и производство
🕑 Время чтения: 1 минута
Пенобетон — это тип легкого бетона, который изготавливается из цемента, песка или летучей золы, воды и пены. Пенобетон бывает в виде вспененного раствора или вспененного раствора. Пенобетон можно определить как вяжущий материал, состоящий минимум на 20 процентов из пены, которая механически вовлекается в пластичный раствор. Плотность пенобетона в сухом состоянии может варьироваться от 300 до 1600 кг / м3.Прочность пенобетона на сжатие, определенная через 28 суток, составляет от 0,2 до 10 Н / мм 2 или может быть выше. Пенобетон отличается от бетона с воздухововлекающими добавками по объему захваченного воздуха. Бетон с воздухововлекающими добавками занимает от 3 до 8 процентов воздуха. Он также отличается от замедленного раствора и газобетона по той же причине процентного содержания воздуха. В случае минометных систем замедленного действия — от 15 до 22 процентов. В случае пенобетона пузырьки образуются химически. История пенобетона Пенобетон имеет долгую историю и впервые был введен в эксплуатацию в 1923 году. Первоначально он использовался в качестве изоляционного материала. За последние 20 лет усовершенствования в области производственного оборудования и повышения качества пенообразователей позволили широко использовать пенобетон. Производство пенобетона При производстве пенобетона поверхностно-активное вещество растворяется в воде, которая пропускается через пеногенератор, который дает пену стабильной формы.Пена производится в смеси с цементным раствором или затиркой, так что получается вспененное количество необходимой плотности. Эти поверхностно-активные вещества также используются при производстве наполнителей с низкой плотностью. Их также называют контролируемым материалом низкой прочности (CLSM). Здесь для получения содержания воздуха от 15 до 25 процентов пену добавляют непосредственно в смесь с низким содержанием цемента и богатого песка. Следует иметь в виду, что некоторые производители поставляют наполнители с низкой плотностью в виде пенобетона, поэтому следует соблюдать осторожность. Для производства пенобетона используются два основных метода:- Встроенный метод и
- Метод предварительного вспенивания
- Мокрый метод — встроенная система
- Сухой метод — встроенная система
- Объем пены
- Содержание цемента в смеси
- Наполнитель
- Возраст
Таблица.1. Типичные свойства пенобетона в затвердевшем состоянии
Плотность в сухом состоянии кг / м 3 | Прочность на сжатие Н / мм 2 | Предел прочности Н / мм 2 | Водопоглощение кг / м 2 |
400 | 0,5 — 1 | 0,05-0,1 | 75 |
600 | 1-1.5 | 0,2-0,3 | 33 |
800 | 1,5 -2 | 0,3–0,4 | 15 |
1000 | 2,5 -3 | 0,4-0,6 | 7 |
1200 | 4,5-5,5 | 0,6–1,1 | 5 |
1400 | 6-8 | 0,8–1,2 | 5 |
16 00 | 7.5-10 | 1–1,6 | 5 |
- Пенобетонная смесь не оседает. Следовательно, уплотнение не требуется
- Собственный вес уменьшен, так как это легкий бетон
- Пенобетон в свежем состоянии имеет сыпучую консистенцию.Это свойство поможет полностью заполнить пустоты.
- Конструкция из пенобетона обладает отличной способностью распределять и распределять нагрузку
- Пенобетон Не создает значительных боковых нагрузок
- Свойство водопоглощения
- Партии пенобетона просты в производстве, поэтому проверка и контроль качества легко выполняются
- Пенобетон имеет повышенную устойчивость к замерзанию и оттаиванию
- Безопасное и быстрое выполнение работ
- Рентабельность, меньше затрат на обслуживание
- Присутствие воды в смешанном материале делает пенобетон очень чувствительным
- Сложность в завершении
- Время смешивания больше
- С увеличением плотности уменьшается прочность на сжатие и изгиб.
Характеристики сверхлегкого пенобетона с добавлением нанокремнезема
Материалы
В данном исследовании использовался обычный портландцемент CEM I 52,5 R, соответствующий EN 197–1 (HeidelbergCement AG, Германия). В качестве SCM были выбраны три различных тонкодисперсных материала: зола-унос класса F (FA) (Baumineral, Германия), микрокремнезем (SF) (Sika, Германия) и нанокремнезем (Levasil CB8, Nouryon, Швеция) в виде суспензии (NS). .Те же наночастицы кремнезема использовались или в предыдущих исследованиях [30, 36] и были подробно охарактеризованы в работе [36]. Микрофотографии, полученные с помощью просвечивающего электронного микроскопа (рис. 1a – c), показывают наночастицы диоксида кремния сферической формы с энергодисперсионным рентгеновским (EDX) спектром (рис. 1e) и картинами дифракции рентгеновских лучей (XRD) (рис. 1f). подтверждая его высокую чистоту и аморфность. В таблице 1 приведены основные свойства суспензии NS, использованной в этом исследовании.
Рис.1ПЭМ-изображения ( a — b ), гранулометрический анализ ( c ), EDX ( e ) и XRD ( f ) анализ нанокремнезема.Сигналы углерода и меди, присутствующие в спектре, поступают от просвечивающей углеродной сетки ПЭМ. Воспроизведено из [36]
Таблица 1 Свойства суспензии наночастиц диоксида кремнияВ таблице 2 показаны химические и физические свойства цемента, летучей золы и микрокремнезема, а на рис. 2 показано гранулометрическое распределение этих материалов. Поскольку нанокремнезем использовался в виде суспензии, количество жидкой фазы вычитали из эффективного количества воды (вес / вес). В большинстве пенобетонных смесей, по сведениям авторов, используется мелкий заполнитель (песок) для уменьшения объемных изменений и усадки бетона.Однако эта добавка может вызвать значительное увеличение плотности пенобетона. Поэтому в данном исследовании использовался легкий мелкий песок (пеностекло, Liaver) фракцией 0,1–0,3 мм и плотностью 0,8 г / см 3 , чтобы облегчить производство бетона со сверхнизкой плотностью. . Было определено, что водопоглощение использованных легких заполнителей составляло 12 мас.% С дополнительным количеством воды, равным поглощению мелкого легкого песка, включенного в эффективную воду.Для получения пены использовали пенообразователь плотностью 1,05 г / см 3 (Lightcrete 400), произведенный Sika Germany. Кроме того, добавлен суперпластификатор, совместимый с используемым пенообразователем, для достижения необходимой консистенции. Для улучшения однородности и стабильности пенобетонной смеси была использована добавка, повышающая вязкость (Sika Stabilizer ST3), чтобы предотвратить расслоение свежей смеси.
Таблица 2 Химический и физический состав цемента, SF и FA Рис.2Гранулометрический состав используемых мелкодисперсных материалов
Состав смеси
Было разработано и приготовлено семь пенобетонных смесей для достижения целевой плотности в сухом состоянии в диапазоне 350 ± 50 кг / м 3 . Соотношение паста / пена — важнейший параметр, контролирующий плотность и стабильность пенобетона. В этом исследовании он был установлен на уровне 1: 3 по объему для всех смесей для достижения целевой плотности. Соотношение вода / связующее было зафиксировано на уровне 0,40 для всех смесей.{3}} \ right) \, = {1}. {2} C \, + \, A $$
(1)
, где C — масса добавленных вяжущих материалов (кг / м 3 ), а A — масса заполнителей (кг / м 3 ). Согласно этой формуле, 60 кг / м 3 мелкого легкого заполнителя требовало содержания вяжущего материала 240 кг / м 3 для всех смесей.
Для изучения влияния нанокремнезема на характеристики пенобетона были использованы четыре дозировки: 1.25, 2,5, 5 и 10 мас.% Цемента. Для сравнения были приготовлены и испытаны контрольная смесь, содержащая чистый цемент, смесь, содержащая летучую золу с 25 мас.% Заменителя цемента и смесь, содержащую микрокремнезем с 10 мас.% Заменителя цемента. В таблице 3 представлены составы различных бетонных смесей. Количество воды для смешивания и суперпластификатора оставалось постоянным во всех случаях, в то время как содержание стабилизатора было адаптировано для предотвращения сегрегации и просачивания пенобетона. Уплотнение пенобетона нежелательно из-за высокой вероятности расслоения, разрушения и слияния пузырьков пены и, как следствие, образования больших пустот.Таким образом, бетонная смесь была разработана для достижения класса консистенции F4 / F5 (согласно EN 206-1) для получения пригодной для обработки однородной смеси с высокой заполняющей способностью без вибраций.
Таблица 3 Составы пенобетонной смеси (кг / м 3 )Приготовление пенобетона
Предварительно сформированная пена в данном исследовании была произведена и затем смешана с цементным раствором. Генератор пены SG S9 (Sika, Германия) был адаптирован и использован для производства пены с производительностью 9 л в минуту и давлением 0.4 бара. К генератору подавали водопроводную воду с давлением около 3 бар и сжатый воздух с давлением 2 бара с установленной дозировкой пенообразователя на уровне 2% от веса воды. Производимая пена должна быть стабильной и, как рекомендовано поставщиком, должна производиться непрерывно без импульсов. Для этого давление сжатого воздуха регулировали до тех пор, пока пена не образовывалась равномерно и стабильно. Плотность пены составила 35–40 кг / м 3 . Чтобы избежать образования комков и агломерации, вызванных смешиванием мелкодисперсных материалов с водой, для производства цементного раствора был применен смеситель Eirich с высокой интенсивностью сдвига (1000 об / мин).Мелкодисперсные материалы сначала перемешивали в сухом виде в течение 30 с, после чего добавляли воду, суперпластификатор и стабилизатор и перемешивали в течение 2 мин. Затем мешалку останавливали на одну минуту, а затем снова продолжали перемешивание в течение еще одной минуты. Одновременно производили пену и измеряли требуемый объем для достижения соотношения пасты к пене 1: 3. Наконец, для смешивания обоих компонентов использовали бетономешалку Zyklos на 50 л со скоростью вращения до 80 об / мин. Сначала на дно смесителя добавляли пену, после чего постепенно добавляли цементный раствор.Процесс перемешивания продолжался до получения однородной смеси (5–7 мин). После этого образцы бетона были отлиты путем заливки бетона непосредственно в формы, без вибрации.
Экспериментальные испытания
Испытания свойств свежих продуктов, включая испытание на таблице текучести и измерения плотности свежих продуктов, были выполнены в соответствии с EN 12350-5 и 12350-6, соответственно. Испытание на текучесть проводилось без падения или подъема (тряски), поскольку это могло повлиять на стабильность пузырьков пены.Испытание на прочность на сжатие проводилось через 28 дней в соответствии с EN 12390-3 с использованием кубов размером 100 × 100 × 100 мм 3 . Усадку пенобетона при высыхании измеряли, как указано в стандарте DIN 52450, с использованием метода Графа-Кауфмана, в котором призмы с размерами образцов 40 × 40 × 160 мм 3 испытывают через 3, 7 и 28 дней отверждения. . Устройство Hot Disk в соответствии с ISO 22007-2 использовалось для измерения теплопроводности. Кубические образцы с длиной кромки 100 мм использовали для определения плотности и теплопроводности в сушильном шкафу.Для измерения Hot Disk датчик был расположен между двумя образцами, при этом датчик одновременно использовался как в качестве монитора температуры, так и в качестве текущего поставщика [37]. Для оценки водопоглощения пенобетона были проведены сорбционные (абсорбционные) испытания в соответствии с EN ISO 15148 на образцах призм размером 40 × 40 × 160 мм 3 . Во всех случаях было протестировано не менее трех образцов с учетом среднего значения.
Микроструктурные исследования
Характеристики материала, такие как структура пор и твердость, сильно влияют на физико-механические свойства пенобетона [10].Поэтому они должны быть подробно изучены с использованием надлежащего метода. В этом исследовании использовалась рентгеновская микрокомпьютерная томография (микро-КТ), неразрушающий и неинвазивный метод. Этот метод широко использовался различными исследователями для изучения микроструктуры композитов на основе цемента без повреждения образцов [38,39,40], и поэтому поровые и твердые характеристики пенобетона с нанокремнеземом также могут быть исследованы с использованием этого подхода. .
Исходное изображение микро-КТ было получено с помощью самодельного устройства КТ, состоящего из источника рентгеновского излучения с микрофокусом Hamamatsu.Подробную конфигурацию используемого устройства можно найти в [41]. На рисунке 3 показана процедура получения изображений с помощью микро-КТ, используемая для создания трехмерного объема микроструктуры. Исходное изображение микро-КТ показывает первоначально реконструированное 8-битное изображение целевого образца. Для более эффективного исследования и с учетом вычислительных затрат на исходном изображении была выбрана соответствующая область, которая может представлять весь образец, и обозначена как область интереса (ROI). Выбранная область интереса состоит из 400 × 400 пикселей с размером 31 пикселя.0 мкм. 8-битное изображение было выражено 256 значениями в диапазоне от 0 (черный) до 255 (белый), при этом необходимо выбрать пороговое значение для сегментации целевого компонента из исходного изображения. Для определения порога использовались модифицированный метод Otsu [42] и ручной выбор [5, 43], при этом стало возможным получить преобразованное в двоичную форму изображение, используя выбранное пороговое значение и набор инструментов изображения в MATLAB (R2020a). На двоичном изображении белый цвет представляет собой фоновую (сплошную) часть, а черный цвет представляет собой поры в образце.Затем для бинарного изображения был принят модифицированный алгоритм водораздела [13] для более четкого описания каждой поры. Трехмерные объемные изображения поровых структур были получены путем наложения серий сегментированных изображений поперечного сечения, как показано на рис. 4. Используя трехмерный бинарный объем на рис. 4, распределение пор по размерам и среднюю толщину стенок полученных образцов. были исследованы. Микроструктуры NS1,25 и NS2,5 не были приняты во внимание при исследовании микро-КТ, поскольку они показали худшие механические и термические свойства по сравнению с другими образцами.
Рис. 3Процесс визуализации микро-КТ для создания трехмерного объема микроструктур (Примечание: на бинаризованном изображении белый цвет представляет собой сплошную часть фона, а черный цвет представляет поры, которые представлены в виде цветной области на изображение пор водораздела.)
Рис. 4Структура пор использованных образцов (Примечание: на каждом изображении белый цвет представляет поры в образцах.)
Для подтверждения результатов микро-КТ, сканирующая электронная микроскопия ( SEM).После 28 дней отверждения образцы разрезали на мелкие кусочки, сушили в сушилке для замораживания и оценивали с использованием сканирующего электронного микроскопа с низким вакуумом (SEM, Zeiss GeminiSEM500 NanoVP).
% PDF-1.4 % 1 0 объект > поток iText 4.2.0 от 1T3XTapplication / pdf
Dr $ s, RBk! P? U it] ݕ Ab Kk} T ) oFq; _` & N # Yq :)? BS = NHƉy: ڌ mp / 7 & iΞc} c-I [} a at
% PDF-1.6 % 1 0 объект > / Метаданные 2 0 R / AcroForm 3 0 R / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог / Lang (en-MY) >> эндобдж 6 0 объект /Режиссер / ModDate (D: 20110815145253 + 08’00 ‘) >> эндобдж 2 0 obj > транслировать 2011-04-10T13: 17: 01ZMicrosoft® Office Word 20072011-08-15T14: 52: 53 + 08: 002011-08-15T14: 52: 53 + 08: 00application / pdf
Огнестойкая и изолированная пеноцементная плита Inspiring Collections
Получите доступ к высококачественной, прочной и мощной пеноцементной плите на сайте Alibaba.com для всех типов строительства, как жилых, так и коммерческих . Эти прочные пеноцементные плиты изготовлены из прочных материалов, которые обеспечивают долговечность и производительность при выполнении ваших задач. Пеноцементная плита , которую вы здесь найдете, сертифицирована и протестирована на максимальную устойчивость к внешним воздействиям и на надежность.Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.Оптимальная стандартная пеноцементная плита , доступная здесь, изготовлена из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые являются прочными и защищают вашу собственность, создавая прочные стены и потолки. Эти прочные пеноцементные плиты представляют собой быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую как полиэтилен, ПВДФ и т. Д. Эти пеноцементные плиты имеют более длительный срок службы и имеют гарантийный срок более 5 лет.
Alibaba.com предлагает широкий выбор пеноцементных плит различных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие. Эти пеноцементные плиты идеально подходят для жилых домов, офисов, заводов и других коммерческих объектов. Эти пеноцементные плиты идеально подходят для теплоизоляции, защиты окружающей среды и не выделяют никаких коррозионных веществ.
Alibaba.com предлагает широкий ассортимент пеноцементных плит серии , которые помогут вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов. Они имеют сертификаты CE, ISO, SGS для гарантии качества.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET, выпуск 8 11 ноября 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 11 (ноябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 11, ноябрь 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
