Свойства и размеры печного кирпича
Оглавление:
- Виды и свойства печного кирпича
- Параметры и форма брусков
Кирпич, применяемый для кладки каминов и печей, должен обладать высокими огнеупорными свойствами. Такой строительный материал должен удерживать жар внутри печи, выдерживать длительный нагрев и многократно повторяющиеся циклы нагревания и остывания. Для создания кирпича с такими свойствами должен производиться правильный обжиг исходного сырья. Качество изделия следует обязательно проверять при его приобретении. Качественно обожженный брусок при ударе большой силы разламывается на крупные куски, а при слабом ударе отзывается металлическим звуком.
Печной кирпич должен обладать очень высокими огнеупорными свойствами.
Виды и свойства печного кирпича
Существует несколько видов изделий, отличающихся по составу и области применения:
- Основой глиноземного (шамотного) вида служит огнеупорная глина.
- Основной печной кирпич изготавливается посредством обжига известково-магнезиевой массы.
- Кварцевый вид производится из кварцево-песчаной смеси с добавлением глины.
- Углеродистый состав изготавливают методом прессования кокса или графита.
Размеры обычного печного кирпича.
Все эти материалы выдерживают температуру выше 1000 ºC.
Из основного кирпича чаще выкладываются своды и стены каминов. Кварцевый материал, не выносящий контакта с известью и щелочью, может применяться для кладки печных стенок, имеющих прямое соприкосновение с металлом. Углеродистый вид изделия чаще используется в промышленности. Шамотный вид кирпича наиболее жаростоек и имеет самое широкое применение.
Для кладки домашних каминов и печей чаще применяют шамотный кирпич. Это обусловлено тем, что хорошо сочетаются характеристики его прочностных и технических параметров.

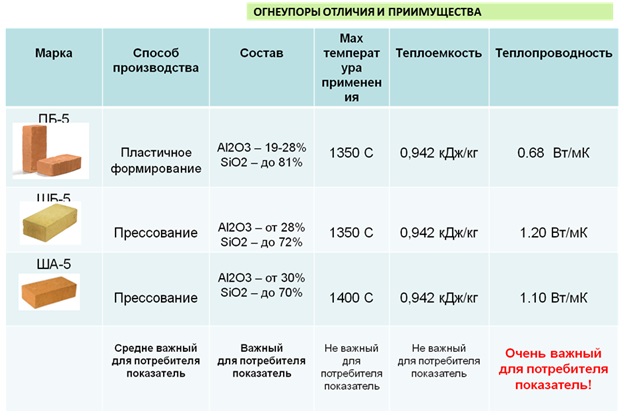

Используются изделия с маркировкой ША-5 (230х114х65 мм) и ША-8 (230х124х65 мм), обладающие точными размерами, имеющие плотность 1800 кг/ м3 и сохраняющие огнеупорность до 1690ºC. Вес брусков (3,4 кг) удобен для выполнения работы, они выдерживают воздействие щелочей, поэтому подходят для выполнения кладки топок домашних печей.
Вернуться к оглавлению
Параметры и форма брусков
Существуют разные размеры и формы печного кирпича:
- Стандартный брусок имеет параметры 250х120х65 мм.
- Двойной брусок в 2 раза выше стандартного (250х120х138 мм).
- Полуторное изделие имеет размер 230х120х88 мм.
- Фигурная кладка выполняется с применением бокового клина с зауженным ложком 230х114х65х55(45) мм и торцевого клина с зауженным тычком, имеющим аналогичные параметры.
- Шамотные плиты, использующиеся для созданий перекрытий топок, чаще имеют размеры 460(600)х230х75(90) мм.
Главное преимущество печного кирпича перед другими видами кирпичных изделий заключается в его жаропрочности.
От этого свойства зависит долговечность материала и выполненной из него постройки, поэтому для создания печи или камина нельзя использовать строительные виды изделия. Также печной камень обладает свойством аккумулировать тепловую энергию, постепенно накапливая ее и долго отдавая. Благодаря этому печь после погасания надолго остается теплой.
Описание свойств кирпича, применяемого для создания печей, будет неполным, если не сказать о том, что его качество сильно зависит от параметров исходного материала и соблюдения технологии обжига. Поэтому выбирать стройматериал для печи следует тщательно, покупая его у надежных производителей. Так как такой материал легко увлажняется, быстро набирая влагу и долго ее отдавая, не следует хранить его в незащищенном месте. Правильно подобранный для кладки печной кирпич позволит создать очаг, надолго сохраняющий в доме тепло.
Размер печного кирпича красного и шамотного, марки, цена за 1 шт
При самостоятельном сооружении печей важную роль играет качество выбранных кирпичей и соответствие их рабочих характеристик ожидаемым нагрузкам. К последним относят огнеупорность, прочность и точность размеров и форм. Для лицевых и топочных стен целесообразно купить разные типы: в первом случае кладка возводится из хорошо обожженных полнотелых изделий с термостойкостью от 700 до 1000 °C, во втором – из марок с добавками шамота, выдерживающего нагрев от 1350 °C. Использование блоков с неточными габаритами, признаками пережога, недожога или недостаточной прочностью недопустимо, игнорирование этого требования приводит к быстрому разрушению конструкций.
Описание материала, виды и характеристики
Согласно рекомендациям ГОСТ 530-2007 для наружной части дымоходов, фундаментов и промышленных и бытовых печей используется полнотелый блок прямоугольной формы, заявленный номинальный габарит которого составляет 250×120×65 мм.
- Получаемые путем сплава смесей извести и магнезии, применяемые при футеровке и возведении металлургических агрегатов.
- Кварцевый тип – на основе песчаника, кварца и красных сортов глины с высокой плотностью. Выпускается исключительно в полнотелом формате и укладывается на участках печей с прямым соприкосновением огня.
- Шамотный, имеющий в составе не менее 70% особо огнеупорной глины. Эта разновидность считается универсальной и характеризуется повышенной стойкостью к агрессивным средам и высоким температурам.
- Углеродистый, получаемый путем прессования пережженного кокса и используемый при футеровке доменных печей.
Позиционируемый производителями в качестве печного полнотелый красный кирпич для топок не используется, его оптимальной сферой применения являются дымоходы, камины, лицевые стенки, фундаменты и аналогичные участки, соприкасающиеся с зонами интенсивного нагрева, но не с открытым пламенем.
Минимальная допустимая прочность составляет М175, морозостойкость – F35, но фактические показатели у них обычно превосходят рекомендуемые.
Из всех вышеперечисленных огнеупоров в частном строительстве востребован шамотный красный кирпич с размерами 230×114×65 и 250×124×65 мм. Технические условия регламентированы ГОСТ 390-96, согласно этому стандарту их форма помимо прямоугольной может быть клиновидной, трапецеидальной или плитной. Несмотря на наличие особых сортов глин итоговый цвет является желтым, розовым или бежевым, но не чистым красным. Печи из ША выдерживают постоянный нагрев до 1400 °C, ШБ – до 1350, точное значение указывается производителем.
Продукцию с правильными габаритами, прочностью и высокой огнеупорностью реализуют многие отечественные и зарубежные компании.
| Наименование, тип | Производитель | Сфера применения | Марка | Размер, мм | Вес, кг | Цена за штуку, рубли |
| Terca Red Flame, редуцированный красный | Wieneberger Group, Эстония | Облицовки и чистая кладка печей и подкровельных бытовых дымоходов при температуре нагрева в пределах 700 °C | М300 | 250×120×65 | 4 | 70 |
| Terca Red, гладкий | 60 | |||||
| Полнотелый ординарный с трехсторонней фаской | ЗАО Боровичский комбинат строительных материалов, Россия | Фундамент и стены печей, каминов, барбекю | М200 | 3,7 | 15 | |
| Огнеупорный ШБ-5 | С температурой нагрева до 1580 °C в печах бытового и производственного назначения | 230×114×65 | 3,5 | 54 | ||
| То же, ШБ-8 | 250×124×64 | 4,2 | 59 | |||
| Красный кирпич | Витебский КЗ, Беларусь | Чистовая кладка | М200 | 250×120×65 | 3,5 | 25 |
| Шамотный огнеупорный | ООО Огнеупор, Магнитогорск | Нагрев до 1650 °C | 230×114×65 | 3,3 | 42 | |
| 250×124×64 | 4 | 47 | ||||
| Красный | Гжельский КЗ | Печки и камины | М300 | 250×120×65 | 4 | 40 |
youtube.com/embed/_dKkYw4_3po» frameborder=»0″ allowfullscreen=»allowfullscreen»> Признаками качества служат высокая геометрическая точность размеров и форм печного кирпича, отсутствие трещин, сколов, вмятин и аналогичных дефектов, однородность структуры и цвета. Хорошо обожженные изделия издают звонкий и чистый звук при простукивании и заставляют инструмент вибрировать. При сильном ударе они рассыпаются на отдельные крупные части, но ни в коем случае не раскрашиваются. Приобретая товар, следует убедиться в его правильном хранении, проверить наличие полиэтиленовой упаковки и уточнить условия доставки и разгрузки.
Огнеупорный кирпич • Огнеупорный кирпич – Печи BrickWood
Покупка огнеупорного кирпича / огнеупорного кирпича у Джима Вунча
ОГНЕУПОРНЫЙ КИРПИЧ . ОГНЕУПОРНЫЙ КИРПИЧ · ОГНЕУПОРНЫЙ КИРПИЧ ДЛЯ ПРОДАЖИ РЯДОМ С ВАС
Огнеупорные материалы
Огнеупорные материалы (материалы, выдерживающие высокие температуры) используются при строительстве и обслуживании керамических студийных печей.
Огнеупорный кирпич, керамическое волокно и литейные огнеупоры — это три вида огнеупоров, используемых в печах, но огнеупорный кирпич является наиболее важным.
Кирпич с множеством граней
Огнеупорный кирпич — это общий термин, который охватывает любой кирпич, способный выдерживать многократное нагревание и охлаждение в различных диапазонах температур. Кроме того, огнеупорные кирпичи должны выдерживать различные атмосферы, обеспечивать различные структурные или изоляционные качества, а из-за сложности их резки они должны быть доступны в различных формах, чтобы повысить гибкость проектирования и строительства печи.
Жесткий и мягкий
Огнеупорный кирпич бывает двух видов: твердый кирпич и мягкий кирпич. Твердые кирпичи очень плотные и прочные и используются благодаря своим конструкционным качествам. Чаще всего их можно найти в качестве основного строительного компонента больших печей, дымоходов, топок и отверстий для горелок — где угодно, где есть прямой огонь.
Мягкие кирпичи легкие и изготовлены из огнеупорной глины, содержащей горючие материалы. При обжиге материалы выгорают, оставляя губчатую матрицу воздушных карманов, которые служат для придания кирпичу изоляционных свойств. Эти кирпичи, также известные как изоляционные огнеупорные кирпичи (IFB), поглощают примерно половину энергии во время обжига по сравнению с твердыми кирпичами. Мягкий кирпич выдерживает температуру от 2000°F до 3300°F и используется в качестве предпочтительного кирпича для строительства электрических печей или в качестве изоляционного покрытия в восстановительных печах.
Марки важны
Основным ингредиентом огнеупорного кирпича является шамот, который содержит в основном глинозем и кремнезем, элементы, способные выдерживать высокие температуры. Твердые кирпичи выпускаются нескольких марок в зависимости от их состава и свойств, определяющих наиболее эффективное их использование в строительстве. Составы с высоким содержанием оксида алюминия начинаются с 50% оксида алюминия и увеличивают содержание оксида алюминия до 98% для самой высокой чистоты и самых дорогих.
Крайне редко гончару требуется содержание глинозема более 70%.
Маломощный: Обычно рассчитан на максимальную рабочую температуру 1750°F. В основном используется для дымоходов каминов и содержит 24–26% глинозема.
Средний режим: Температурный диапазон до максимальной рабочей температуры 2700°F. Использование включает резервную футеровку, низкотемпературные керамические печи и дымоходы, и содержит 34–38% глинозема.
High Duty (высококачественный огнеупорный кирпич): Температурный диапазон до 2850°F максимум в чистом тепловом режиме. Определенные атмосферы могут снизить этот температурный рейтинг на несколько сотен градусов и содержат 36–40% глинозема. Использование включает котлы, печи для обжига керамики, дымоходы и резервную облицовку.
Сверхмощный режим: Температурный диапазон до 2900°F в чистом тепловом режиме. Определенные атмосферы могут снизить этот температурный рейтинг на несколько сотен градусов.
Такое же использование, как и для высоких нагрузок, где задействованы более высокие температуры. Содержит 40–44% глинозема.
High-Fired Super Duty: Температурный диапазон от 3000°F до 3150°F. Версия сверхпрочного огнеупорного кирпича с более высокой степенью обжига, предназначенная для снижения пористости, увеличения физической прочности и повышения устойчивости к щелочному воздействию и распаду угарного газа. Содержит 40–44% глинозема.
Формы
Большинство кирпичей прессуются или экструдируются. Распространенными формами являются прямые, арки, клинья, шпонки, блоки вращающихся печей (RKB) и плитки с прямоугольными краями. Более крупные детали обычно изготавливаются путем забивания кирпичной смеси воздушным молотом в деревянные или стальные формы, размеры которых соответствуют желаемым размерам формы.
Стандартный размер огнеупорного кирпича составляет 9×4½×2½ дюйма, также известный как эквивалент одного кирпича (beq). Этот размер наиболее часто используется при строительстве гончарных печей.
Однако не менее популярным типоразмером, используемым в строительстве промышленных печей, является размер 9.Серия ×4½×3 дюйма. Кирпич серии 3 дюйма уменьшает количество стыков в печи.
Прямые — Стандартные прямые имеют размеры 9×4½×2½ дюйма или 9×4½×3 дюйма и доступны в больших размерах до 18 дюймов в длину, 9 дюймов в ширину и 4½ дюйма в толщину.
Плитка с квадратной кромкой – Этот термин относится к «большим» прямым плитам размером от 12×12 до 24×12 дюймов и толщиной от 1½ до 3 дюймов.
Мыло – Термин, используемый для обозначения половины кирпича шириной, например 9×2¼×2½ дюйма или 9×2¼×3 дюйма.
Трещины – Термин, используемый для описания толщины кирпича менее 2½ дюймов, т. е. трещины бывают толщиной 1, 1¼, 1½ и 2 дюйма.
Арка — Эта форма сужается по толщине по ширине по всей длине и используется для изготовления пружинных или круглых цилиндрических арочных крыш толщиной 4½ или 6 дюймов.
Клин — Эта форма сужается по толщине по всей длине кирпича и используется для изготовления пружинных или круглых бочкообразных арок 9, 12 или 13 дюймов в толщину.
Косой — Форма, имеющая определенный конус на одной стороне или конце, чтобы можно было построить пружинящую арку. Доступны четыре основных типа как бокового, так и торцевого перекоса, которые относятся к подъему арки.
Рекомендации
Вот несколько рекомендаций, которые очень помогут вам при покупке огнеупорного кирпича.
• Подавляющее большинство гончарных печей построено из высокопрочного или сверхпрочного кирпича.
• Будьте предельно осторожны при выборе использованных огнеупоров для строительных печей. В большинстве случаев вы не будете знать, в каких условиях они были выставлены. Если они были удалены из печи, это обычно происходит из-за того, что футеровка вышла из строя. Свойства огнеупоров ухудшаются при воздействии высоких температур, химических паров, механических нагрузок и термоциклирования.
• В то время как изоляционные огнеупорные кирпичи можно легко резать любой пилой, для резки твердых кирпичей требуется специальное оборудование, такое как пила для резки плитки. Спроектируйте свою печь так, чтобы в полной мере использовать доступные формы и, когда это возможно, свести к минимуму количество твердых кирпичей, которые необходимо вырезать.
Джим Вунч является владельцем компании Larkin Refractory Solutions, расположенной в Литонии, штат Джорджия. Он имеет более чем тридцатилетний профессиональный опыт работы с производителями и монтажниками огнеупоров по всему миру.
Огнеупорный огнеупорный кирпич | Огнеупорный кирпич для печи
Огнеупорный кирпич для строительства печи и изоляционный огнеупорный кирпич для строительства и ремонта печей.
Существует два основных типа высокотемпературного огнеупорного кирпича: мягкий огнеупорный кирпич (IFB), теплоизоляционный огнеупорный кирпич и твердый или плотный огнеупорный кирпич.
Оба типа изготовлены из огнеупорной огнеупорной глины, глинозема, чтобы сделать его более огнеупорным (термостойким), и шамота, который измельчается, предварительно обожженная глина.
Грог помогает ограничить расширение и сжатие огнеупорных кирпичей при нагревании и охлаждении. Плотные огнеупорные кирпичи очень тяжелые, около 8 фунтов каждый. Плотный огнеупорный кирпич устойчив к истиранию и химическим средам, поэтому его используют в дровяных печах и печах, соляных и содовых печах, а также в топках электростанций. Изоляционный огнеупорный кирпич
(IFB или мягкие кирпичи) пористый и легкий, около 4 фунтов за штуку. Обычно они бледно-желтые и, как правило, светлее, чем плотные кирпичи, которые имеют более оранжево-коричневый цвет. IFB используются в электрических и газовых печах и печах, где истирание и химическое воздействие не являются фактором. Если вы можете воткнуть ноготь в кирпич, значит, у вас есть изолирующий огнеупорный кирпич.
Изоляционные и плотные огнеупорные кирпичи доступны в большом количестве стандартных конических и прямых форм.
Базовые размеры начинаются с габаритов 9×4,5×2,5″ или 9×4,5×3″. Существует множество конических версий (арочный кирпич и клиновой кирпич) любого размера для создания арок и кругов толщиной 9 дюймов или 4,5 дюйма.
Существуют также расщепленные кирпичи половинной толщины: 9×4,5×1,25 дюйма
Благодаря нашему многолетнему опыту, специалисты Sheffield Pottery помогут вам выбрать правильные кирпичи для вашего проекта!
Огнеупорные формы включают сборный цемент и плавленые или спеченные огнеупорные изделия, которые формуются перед установкой в печах, котлах или другом высокотемпературном оборудовании. Огнеупоры представляют собой твердые, термостойкие материалы и изделия, такие как глинозем, карбид кремния, огнеупорная глина, кирпичи, сборные профили, цемент или монолиты и керамическая мебель для обжига. Керамика и огнеупоры имеют высокие температуры плавления и подходят для применений, требующих износостойкости, жаропрочности, электро- или теплоизоляции или других специальных характеристик.
Огнеупорные огнеупорные кирпичи, блоки и черепица для строительства печей укладываются друг на друга для образования изолирующих стенок печей, котлов или других емкостей для термических процессов.
Огнеупорный огнеупорный кирпич обычно скрепляют огнеупорным раствором.
Наверху показана новая газовая печь, изготовленная из мягкого огнеупорного огнеупорного кирпича от Sheffield Pottery Джоном Зетнером из Гильдии гончаров Нью-Гэмпшира.
ВЫБЕРИТЕ МЯГКИЕ КИРПИЧИ ДЛЯ ВНУТРЕННИХ ИЛИ ХОРОШО ЗАКРЫТЫХ ПОМЕЩЕНИЙ: Используется в газовых и электрических печах
Серия 2 1/2 и 3″: ПРЯМЫЕ, КЛИНЬЯ И АРКИ
G20 = 2000 градусов F
G23 = 2300 градусов F
G26 = 2600 градусов F
G28 = 2800 градусов F
Примечание. обычная столярная ручная пила для создания нестандартных форм
ВЫБЕРИТЕ ТВЕРДЫЕ КИРПИЧИ ДЛЯ НАРУЖНЫХ ПРИМЕНЕНИЙ: Используется для дровяных печей. Для печей для обжига соды обычно требуются огнеупорные кирпичи с содержанием 70% глинозема.
ВЫСОКАЯ ТЕПЛОМОЩНОСТЬ — Экономичный высокопрочный огнеупорный огнеупорный кирпич пойдет на конус 31-32. Подходит для резервных футеровок и других областей, где встречаются умеренные рабочие температуры.
