Размеры отливов: Оконные отливы из оцинкованной стали по RAL от производителя

Оконные отливы (сливы) – элемент конструкции окна, предназначенный для защиты нижней части оконного проема от разрушительного воздействия осадков.  Кроме защитных свойств оконные сливы также отвечают за декоративное оформление оконной конструкции, благодаря широкой палитре цветов. Установленный отлив может качественно и надолго защитить оконный проем от воздействия влаги, сохранить внешний вид конструкции, поэтому выбору отливов нужно уделить особое внимание. В данной статье мы попробуем разобраться в основных разновидностях оконных отливов и их монтаже на оконный блок.

КОНСТРУКЦИЯ И РАЗМЕРЫ ОКОННОГО ОТЛИВА

крепежная планка, рабочая область (полка) и капельник

РАЗНОВИДНОСТИ ОКОННЫХ ОТЛИВОВ

На сегодняшний день для изготовления сливов в основном применяют 2 вида материалов – пластик и листовой металл.

1) Оконные отливы из оцинкованной стали – самый распространенный вид сливов, обладающий высокими характеристиками устойчивости к воздействию внешней среды, широким выбором цветовой гаммы и относительно небольшой стоимостью. Для их изготовления применяются листы стали с нанесенным на обе стороны его поверхности небольшого слоя цинковой пленки, которая защищает металл от коррозии, в основном при изготовлении использую металлический лист толщиной от 0,4 — 1,2мм.

Для придания завершенного эстетического внешнего вида конструкции, необходимо чтобы отливы были окрашены в определенный цвет, для этого используются листы с уже нанесенным заводским покрытием (полиэстер, PVDF), либо готовые изделия отправляются на специализированную порошковую окраску. Заводские покрытия стали обладают достаточно высокими прочностными характеристиками и довольно широкой палитрой цветовых решений.

В некоторых случаях необходимо изготовить изделия цвет которых отличается от имеющихся в палитре стандартных заводских оттенков, тогда готовая продукция отправляются в покрасочную камеру, в которой после нанесения слоя порошковой краски «запекаются» в течении определенного времени. Применение порошковой покраски позволяет придать оконным сливам практически любой цвет и качественно защищает конструкцию от воздействия внешней среды и механических повреждений.

2) Алюминиевые оконные отливы – достаточно распространенный вид сливов, для их    изготовления применяют алюминиевые листы. Данный вид отличается еще большей долговечностью и стойкостью к воздействию внешней среды. Алюминиевые отливы также могут иметь покрытие, которое определяет цвет итоговых изделий. Основным недостатком данного вида сливов является их относительная дороговизна.

3) Пластиковые оконные отливы – для изготовления применяют листы пластика различной толщины. Стандартным цветом таких изделий является белый, а для придания иного цвета используются специальные пленки на клеевой основе, процедура нанесения которой называется — ламинация. Палитра цветов пластиковых отливов достаточно велика, благодаря использованию пленок отливам из пластика можно придать даже некоторые фактуры (под дерево и др.

МОНТАЖ ОКОННЫХ ОТЛИВОВ

Установка не является сложным процессом, но как и в любой строительной технологии имеет ряд аспектов, которые необходимо соблюдать.

1) Правильное определение размеров изделия. Первоначальным фактором для качественного выполнения работ по монтажу отливов является производство правильных замеров. Определение правильной ширины полки позволяет защитить стены фасада от попадания на них осадков, которые отлив собирает и сливает наружу. Ширина полки должна быть такой, чтобы изделие выступала за границу стены фасада приблизительно на 3-4 см.

2) При проведении замеров, также очень важно правильно подобрать общую длину планки отлива. Для этого необходимо к длине оконного проема прибавить 3-4 см.

3) Также перед установкой желательно произвести подготовительные работы оконного проема.  Для начала проводится герметизация нижней части окна, посредством установки паропроницаемой ленты, способная выводить влагу но не пропускать ее внутрь. Следующим этапом является изготовление подушки под отлив, это позволит уменьшить шум при падении осадков на отливную планку, а также будет препятствовать появлению конденсата между планкой слива и бетонной частью проема. Для этого используются специальные морозостойкие пены, которые заполняют пространство.

ДЕКОРАТИВНЫЕ РЕШЕНИЯ

ЦЕНЫ НА ОТЛИВЫ

Стоимость изделий в основном рассчитывают индивидуально, исходя из конструкции и применяемых материалов. В указанной ниже таблице представлена стоимость  отливов из стали толщиной 0,5мм окрашенные в стандартные и не стандартные цвета (порошковая покраска).

Представленные цены указаны с учетом НДС 20%

РАСЧЕТ СТОИМОСТИ ОНЛАЙН

Наш сервис поможет Вам предварительно рассчитать стоимость оконных отливов. Для этого Вам потребуется заполнить поля таблицы и выбрать необходимые параметры.

Инструкция:

1) Поле «Ширина» — это ширина полки отлива (рабочей области), задается в мм.

2) Поле «Длина» — это длина всего изделия, задается в мм. (максимальная длина до 3200 мм.)

3) Параметр «Сталь» — необходимая толщина оцинкованной стали.

4) Параметр «Цвет по RAL» — цвет покрытия, на выбор предлагается 3 варианта (стандартные цвета, другие цвета, неокрашенные). Стандартные цвета покрытий представлены выше, другие цвета — все остальные цвета по каталогу RAL (кроме металликов), неокрашенные — без полимерного покрытия (оцинкованные).

5) Параметр «Кол-во» — количество изделий, в штуках.

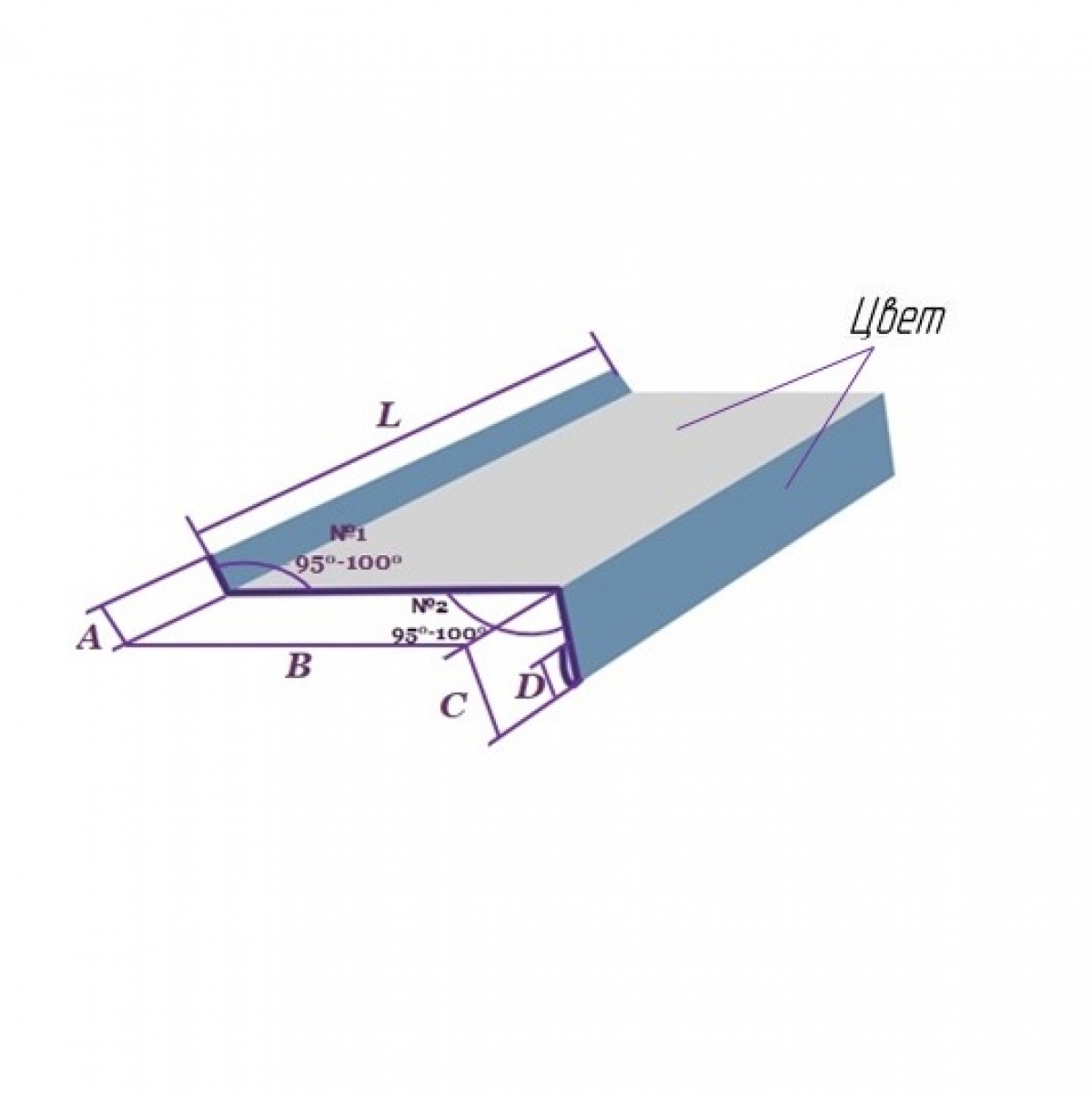

6) Конфигурация «Параметры А, В, С» — размеры элементов указываются в мм. В таблице указаны стандартные размеры А, В, С. (Рисунок — «Конфигурация отлива»)

Рис. 1 — Конфигурация

Цены указаны с учетом НДС 20%

КАКИЕ ПРЕИМУЩЕСТВА ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЗАКАЗЫВАЯ У НАС?

• Короткие сроки производства, привлекательные цены, высочайшее качество конечной продукции.
• Наши специалисты проконсультируют Вас по всем интересующим вопросам, помогут с составлением индивидуальных чертежей изделий именно под Ваш объект.
• Выезд на объект, для проведения замеров.
• Наши сотрудники готовы произвести доставку, а также выполнить все работы по монтажу оконных обрамлений качественно и в сжатые сроки.
• Гарантию качества на все применяемые материалы и работы.
• Гибкую систему индивидуальных скидок исходя из объема вашей заявки!

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Пишите на почту: [email protected]

Или воспользуйтесь формой обратной связи

Еще по теме:

Как выбрать оптимальные размеры оконных отливов

Чтобы хорошо отводить воду от окна и фасада здания, оконные отливы должны быть грамотно установлены, а чтобы правильно установить наружный подоконник, необходимо не только придерживаться технологии монтажа, но и правильно снять замеры. Как правило, замеры снимает компания, которая будет изготавливать и монтировать отливы для окон, но если владелец желает проводить монтаж самостоятельно, замеры ему придется снимать также самостоятельно.

 Снятие замеров для изготовления водоотливов – ответственная задача, требующая определенных знаний, так как в случае ошибок в расчетах, придется заказывать изготовление заново, а это влечет за собой дополнительные расходы. Итак, как снять замеры отливов:

1. Измеряется длина водоотлива. В процессе снятия замера необходимо четко решить для себя, будут ли устанавливаться торцевые заглушки, так как они повлияют на размеры металлической конструкции. Если отлив оконный предполагает наличие заглушек, то его длина будет рассчитываться по формуле: Lн.о. = Lпр.-20мм, где Lн.о. – длина наружного отлива, а Lпр. – ширина проема.

ВНИМАНИЕ! По толщине стены ширина проема может быть различной, поэтому в процессе снятия замеров необходимо быть предельно внимательными. Кроме того, откосы из металла могут расширяться, и это тоже надо учесть.

 2.  Измеряется ширина наружного подоконника: Hн.о.= Gвнеш.+30мм(40мм), где Нн.о. – ширина подоконника, а Gвнеш. – толщина внешней стены. Здесь очень важно точно снять замеры, без запаса, так как слишком выступающий край отлива некрасиво смотрится и портит вид фасада, а край, вплотную расположенный к стене, не обеспечивает нормальное водоотведение, и вода будет стекать по стене, что негативно скажется на состоянии фасада и фундамента здания. В идеале отлив должен выступать от стены не более чем на 5см.

 3.  Просчитать количество опорных кронштейнов (костыли для отлива). Если длина оконного отлива не превышает 1,3м, можно обойтись без кронштейнов, но если больше, тогда их обязательно нужно монтировать, чтобы обеспечить отливу надежность и  устойчивость к ветровым и снеговым нагрузкам. Расстояние между кронштейнами должно быть не больше 65см. Это тоже необходимо учитывать, если устанавливается три и более кронштейнов, иначе в центре между опорами конструкция со временем просядет и будет плохо отводить воду.

 Таким образом, заказывая изготовление, или изготавливая доборные элементы для оформления нижней части оконного проема самостоятельно, очень важно правильно снять замеры. Это сэкономит время, деньги, а также позволит провести качественный монтаж и обеспечит эффективное водоотведение от окна и стены здания.

оцинкованные металлические оконные конструкции, установка пластикового варианта, правильный монтаж

Как только владельцу квартиры или дома приходит в голову идея установить новые окна, он сразу же должен задуматься о таких конструктивных элементах, как отливы. Они представляют собой своеобразные наружные подоконники, которые решают проблему излишек влаги, способной нанести вред и окну, и даже фасаду. Такие конструкции придают оконной зоне завершенный и эстетичный внешний вид.

Особенности

Отливы для окон предназначены для того, чтобы отводить воду с оконных стекол. Кроме того, они мешают влаге попадать на раму и подоконник и препятствуют разрушению строительных материалов, а значит, защищают стены от повышенной влажности. В противном случае после каждого дождя отваливалась бы штукатурка, а деревянные рамы постепенно приходили в негодность. Помимо защитных функций, водоотводы обладают еще и эстетической функцией – они делают облик окна завершенным и украшают фасад.

Монтировать изделия можно в любой момент: как на этапе возведения самого здания, так и после начала эксплуатации. В первом случае гораздо проще и дешевле проводить монтажные работы – здесь есть возможность загерметизировать все швы и стыки с минимальными потерями времени и денег.

Решив монтировать отливы после начала эксплуатации, заказчик столкнется с несколько усложненными технологиями. Однако такое решение не нанесет сильный урон кошельку, а работа все равно будет выполнена качественно.

Технические требования

Согласно ГОСТ при монтаже отливов нижняя кромка коробки окна должна быть не ниже наружного края проема. Такая особенность объясняется необходимостью предотвращения перекрытий специальных водоотводных отверстий, которые размещаются на наружной стороне оконной коробки. Свес конструкции должен быть равен 3-4 см.

Кроме того, специалисты советуют не игнорировать мероприятия, предотвращающие попадание влаги в монтажный шов, а под сливами укладывать прокладки, они же гасители, которые будут снижать шумовое воздействие дождевых капель.

ГОСТ указывает на то, что перед монтажом водоотвода должна выполняться гидроизоляция наружного откоса стены при помощи специальной ленты. Ее края заходят на стену под окном и на вертикальные зазоры. Этот промежуток идет с закруглением, то есть без углов, и должен составлять 50 мм. Лента монтируется с помощью монтажной пены – она будет помогать испарению влаги из шва и защите от осадков стены. Наружное изделие крепится на саморезы, а для шумоизоляции в случае металлического отлива используется монтажная пена.

Также минимальная ширина отлива составляет 90 мм, а для измерения длины следует отмерять расстояние между краями оконного проема с наружной стороны. К полученным замерам прибавляются 3-4 см с каждой стороны. Готовое изделие должно быть больше расстояния между краями с внешней стороны оконного проема на 6-8 см.

В процессе монтажа изделий СНиП в большей степени регламентирует проведение самой процедуры: соблюдения безопасности труда в строительстве, гигиенических требований и пожарной безопасности.

Виды

Разновидности наружных оконных водоотводов отличаются используемыми материалами. Например, конструкции создаются из листовой стали. Самым дешевым считается оцинкованный лист стали, а самым дорогим – с нанесенным цинковым покрытием и дополнительно окрашенный красками на основе полимеров. Благодаря обширному спектру цветов можно подобрать отливы, которые будут идеально гармонировать с любым фасадом.

Металлические водоотводы устанавливаются как на пластиковые, так и на деревянные окна в кирпичных, блочных и деревянных домах. Процесс монтажа простейший – по желанию такие изделия устанавливаются своими руками.

Служить отливы из металла могут до 50 лет, что является довольно приличным сроком.

Листовая неоцинкованная сталь в последнее время применяется очень редко, по причине того, что под воздействием осадков довольно быстро возникает коррозия, особенно в городских условиях. Чтобы предотвратить разрушение материала, лист покрывают специальной краской, но в дальнейшем все равно придется очищать ее от ржавчины и проводить восстановительные работы.

Если покрытие выполнено из полимеров, то срок эксплуатации продлевается, при этом звуки от осадков станут значительно тише. Возникает также устойчивость к влиянию кислот и необходимая прочность. При правильном уходе такие изделия способны прослужить до 25 лет, но следует оберегать их от появления царапин. Металлические отливы обычно крепятся с шагом в 20 мм.

Толщина отливов, изготовленных из оцинкованных листов, составляет чуть больше 0,5 мм. Такой параметр позволяет конструкции обладать необходимой жесткостью и гасить вибрации, являющиеся естественным проявлением осадков. Эти изделия стоят намного дешевле, но, к сожалению, подвергаются воздействию кислотной среды.

Также набирают популярность конструкции из ПВХ. Чаще всего такой отлив служит дополнением пластикового окна. Конструкции изготавливаются из материала, устойчивого к ультрафиолетовому излучению, но, несмотря на это, разрушения все равно происходят. Материал относительно скоро теряет пластичность и стойкость, на нем образуются микротрещины, в которых накапливается пыль, и поселяются биологические виды. Поэтому водоотводы из пластика не могут служить более 30 лет.

Сравнивая две разновидности отливов, можно сделать вывод, что пластиковые варианты выдерживают большие статические нагрузки, но быстро выходят из строя, а металлические долго служат, но обладают низкой механической прочностью и нагреваются в летние месяцы. Кроме того, пластиковые материалы отвечают за звукоизоляцию во время дождя, а в случае металлических, чтобы защититься от шумов, потребуются дополнительные меры. По стоимости металлический отлив дешевле.

Иногда для отливов используют различные нетрадиционные материалы, например, титан и медь. Естественно, в этих случаях стоимость и самой конструкции, и монтажных работ будет гораздо выше. Медные водоотводы считаются самыми долговечными и качественными. Для них используется обычная медь, малахитовая патинированная либо оксидированная черная.

Все разновидности медных отливов не подвержены коррозии. Особой «изюминкой» этих конструкций считается тот факт, что они устанавливаются на любую форму, даже на круглые окна. Это происходит благодаря тому, что создается несколько отрезков, которые в дальнейшем соединяются в единую окружность.

Титановые отливы обладают повышенной прочностью и износостойкостью, но и стоят дороже вышеописанных вариантов. Изготавливают и водоотводы из алюминия, причем часто своими руками. Для этого полосы толщиной в 1 мм изгибаются и окрашиваются в необходимый цвет. Их прочность лучше, чем у металлических, а значит, и срок годности выше.

Алюминиевые изделия изготавливаются белыми или коричневыми шириной до 35 см. При транспортировке поверхность таких конструкций обязательно покрывается защитной пленкой, которая убирается по прибытии на место назначения.

Отливы могут даже быть выполнены из сверхпрочной эпоксидной смолы, в составе которой присутствует стекловолокно. Этот материал не боится коррозии, уменьшает шумы и изготавливается в черном, коричневом или белом цвете. Часто на оцинкованные отливы устанавливается еще один дополнительный элемент из полиэстера. Эта накладка повышает прочность и устойчивость к кислотному воздействию. Кроме того, ее можно раскрасить в различные цвета.

Все отливы обладают загибом для крепежа к окну и боковыми и нижними загибами, призванными обеспечить стекание воды. От стены они выставляются на 3-5 см. У нижнего загиба имеется капельник.

Стоимость отливов зависит от следующих факторов:

• страны, в которой он произведен;
• материала, из которого он изготовлен;
• от имеющихся размеров.

Отдельно стоит рассматривать мансардные окна. Они не имеют подоконников и отливов, а система открывания чаще всего отличается от обычных оконных систем. Вместо этого, от влаги оно защищается 2-3 контурами резинового уплотнения между рамой и поворотной створкой.

Играет свою роль и герметичная установка, соединяющаяся с кровельным материалом. Можно поставить окно с усиленной защитой от протечек либо смонтировать по периметру рамы кабельную систему обогрева. Этот «теплый» механизм призван растапливать снег и направлять воду, что довольно удобно. После обильных снегопадов окна всегда тщательно очищаются.

Размеры

Отливы бывают различных размеров. Они часто реализуются в готовом виде под стандартные габариты оконного проема, но иногда покупатели выбирают изделия по уникальным индивидуальным размерам.

Очень важно правильно снять размеры основания отлива, причем как в случае покупки готового изделия, так и в случае составления чертежа и реализации собственного. Однако это не является особой трудностью, так как точность снятия может варьироваться на несколько миллиметров, да и осуществить такие вычисления довольно просто.

В первую очередь, предстоит с помощью угольника подсчитать малый катет первого угла, затем так же поступить со вторым. Сумма катетов прибавляется к длине отлива и рамы окна – получается общая длина отлива.

Затем прибавляется один сантиметр в случае врезки и два сантиметра – в случае подгибания краев. Так что в чистом виде длина отлива – это расстояние между наружными срезами оконного проема, плюс 60-80 мм на допуски по краям. Ширина наружного подоконника напрямую зависит от размеров уступа, то есть расстояния между краем стены и оконной рамой. Дополнительно нужно прибывать к этой цифре 30-40 мм на козырек и принять во внимание угол наклона отлива относительно горизонта.

Металлические водоотводы производятся шириной от 9 до 40 см и длиной до трех метров. Толщина стали и нержавеющей, и оцинкованной составляет 0,5-1 мм. Следует упомянуть, что отлив можно изготовить любого размера по желанию заказчика.

Дизайн

Так как отливы не только защищают оконные конструкции, но и являются декоративным элементом, то при выборе стоит учитывать цветовой фактор. Во внимание принимается и расцветка с дизайном самого окна, и оформление фасада, и внешний вид самого отлива. Это приспособление должно выглядеть аккуратно и в спокойных тонах.

Производители предлагают внушительную линейку цветов, но наиболее популярным все равно остается белая цветовая гамма, особенно в комбинации со стандартными пластиковыми окнами. При необходимости изделие может быть окрашено по специальной технологии в любой оттенок по каталогу RAL. Оконный отлив чаще всего выбирается в тон раме окна. Но креативное решение позволяет экспериментировать с конструкциями контрастного цвета – с таким решением здание будет выглядеть необычно. Также использование тиснения и перфорации позволяет создавать уникальные модели, привлекающие пристальное внимание к такой постройке.

Отливы могут также отличаться конфигурациями и фактурами. Большинство таких элементов выпускается под стандартные формы окна, а для необычных дизайнерских задумок всегда можно приобрести индивидуальный отлив на заказ. Наружные подоконники из металла бывают не только в виде стандартных изогнутых прямоугольников – им придается форма ярусов и ступеней, округлая или полукруглая, выпуклая или вогнутая форма. Ограничиваются возможные решения только фантазией мастера-изготовителя.

Конфигурация, как правило, подбирается в зависимости от материала, из которого построен дом. Например, отливы в каркасном доме или в доме с вентилируемым фасадом будут кардинально отличаться от отливов в классическом кирпичном или панельном строении.

Однако независимо от выбранной формы изделия всегда будут состоять из трех частей: своеобразной «полочки» сверху, прикрепляющейся к раме, самого водоотлива и капельника.

Монтаж

Правильная установка отливов крайне важна, так как последствия могут обнаружиться позже, а для ремонта потребуется слишком много времени и усилий. Иногда даже приходится ремонтировать покрытие фасадов. Поэтому всегда следует придерживаться четких инструкций.

Для собственноручного монтажа обычно требуются:

• ножницы по металлу;
• монтажная пена;
• герметик;
• утеплитель;
• фурнитура.

Нелишним будет и фломастер с уровнем для определения горизонтальности конструкции.

Чтобы установить отлив своими руками, в первую очередь, стоит решить, будет ли изготовление также самостоятельным либо это будет заказной элемент. После этого необходимо снять размеры.

Возможны оба варианта. Например, выбор сделан в пользу покупного металлического отлива.

• На первом этапе проверяется состояние нижнего откоса. Если оно не соответствует требованиям, то проводится оштукатуривание.
• Перед этим удаляется лишняя монтажная пена при помощи ножа, поверхность очищается от мусора и пыли.
• Клеем для керамической плитки выравниваются небольшие неровности, а цементно-песчаный раствор применяется, когда откос совершенно не подготовлен.
• Во время работы следует соблюдать уклон, не превышающий 10 градусов, и размещать отливы на окна перпендикулярно друг другу. Следуя этой простой рекомендации, можно добиться эффективного слива воды, снега и конденсата.
• Перед штукатуркой также важно не забыть смочить поверхности фасада. Когда выравненная гладилкой масса затвердеет, можно начинать монтаж самого отлива.

• На этапе заказа конструкции нельзя забывать, что она должна на несколько сантиметров превышать параметры откоса. Затем, в первом случае размеры откоса переносятся на отлив, а после этого металлическая поверхность изгибается по меткам, причем места перегибов подрезаются болгаркой или ножницами по металлу. Высота боковых отгибов должна приблизительно равняться сантиметру, а края плотно прилегать к боковым откосам. Затем готовый отлив укладывается в растворную массу.
• Во втором случае болгаркой в штукатурке прорезаются сантиметровые канавки на уровне, где разместится отлив. Канавку в углу, куда не достает диск болгарки, придется прорезать вручную. Крепление осуществляется следующим образом: отлив плотно вставляется в одну канавку, сгибается и вторым концом попадает во вторую канавку. Конструкция выравнивается, а углубления заливаются раствором. Не стоит забывать и про гидроизолирующую ленту под отливом.

• Стоит упомянуть, что второй способ не подойдет для пластиковых отливов, которые нужно крепить встык и герметизировать. Для заглушки торцов в этом случае используются специальные вставки. Возвращаясь к металлическим отливам, на следующем этапе изгиб монтируется на саморезы, прикрепляясь к оконной раме.
• В идеале изгибы оказываются в канавке. Как вариант, вместо саморезов могут использоваться жидкие гвозди. В некоторых случаях все стыки и точки соприкосновения отлива со стеной замазываются мастикой, которая повышает гидроизоляцию и укрепляет соединение. Но обычно все завершается обычной герметизацией участков примыкания. В том случае, когда производство отлива осуществляется самостоятельно, покупается лист оцинкованной стали определенных размеров, отмеряются все параметры с учетом подгибов, и финальная конструкция вырезается по разметочным линиям.

• В случае установки металлического отлива на деревянный дом вместо цементной смеси будет использоваться каркас из деревянных брусков. Чаще всего хватает нескольких дощечек, отличающихся по толщине, которые укладываются вдоль проема и закрепляются гвоздями. С целью обезопасить отлив от снега и усилить крепление, добавляется монтажная пена.

Профессионалы советуют по завершении основных работ обеспечить еще и противовлажную изоляцию внутри и снаружи здания. Для этого используется паронепроницаемая пленка, которая приклеивается к стене и оконной раме. В местах примыкания к стене боковые края отлива также защищаются эластичной лентой.

Советы

Для того чтобы отлив беспроблемно служил в течение долгого срока, необходимо не только внимательно подобрать модель, но и аккуратно провести процесс монтажа.

• Следует крайне тщательно проводить процедуру герметизации стыков, обращая особое внимание на те места, где отлив примыкает к боковым откосам и оконной раме. Но стоит быть готовым к тому, что герметики – это всего лишь дополнение к основной герметизации. Они прослужат всего лишь несколько лет, а затем вследствие погодных условий начнут отслаиваться и пропускать воду в щели. Поэтому гораздо важнее использовать правильные строительные технологии.
• Кроме того, ширина отлива должна быть больше, чем ширина откоса. Обычно разница составляет два сантиметра и более. Отлив также должен выдерживать максимально ровную горизонталь, иначе вода будет скапливаться в одном месте и образовывать пятна на стене, что совершенно не украсит внешний вид здания. Правильной эксплуатацией является та, при которой вода капает равномерно по всей длине отлива.

• Под отлив потребуется прочное основание – обычно оно выполняется из смеси цемента и песка. Монтажную пену использовать не рекомендуется, хотя такой способ окажется быстрым и дешевым, однако результат не будет отличаться качеством.
• Монтажная пена используется следующим образом: отлив выставляется клиньями в нескольких местах, а свободное место запенивается. Однако никакая пена не выдержит вес человека, ставшего на отлив, а ведь такая ситуация вполне может произойти во время мытья окон.
• Бока отлива должны располагаться под отделкой откосов, а если откосы из штукатурки, то необходимо врезаться в нее на глубину около сантиметра.
• Установку отливов лучше производить в хорошую ясную погоду, так как монтаж ведется на улице.
• В случаях, когда отлив прикрепляется к ПВХ-конструкции, используется специальный паз. Он изготавливается производителями именно для этой цели. При установке отливов ниже уровня рамы используются добавочные профили с целью увеличить гидроизоляцию.

• Рекомендуется устанавливать отлив до отделки наружных откосов, заходя под них. Тем самым будет гарантировано, что вода с откосов, так же как и с окна, станет попадать на отлив.
• При монтаже не рекомендуется перекрывать отверстия, призванные отводить воду. Они находятся с наружной стороны оконной рамы, поэтому отлив должен поместиться под ними.
• Для металлических отливов рекомендуется использовать подоконные подкладки, призванные обеспечить конструкцию звукоизоляцией.
• При выборе такого элемента следует также учитывать имеющиеся климатические особенности. Например, если климат суровый, то важно, чтобы материал был способен переносить перепады температур и отличался высокой прочностью.
• Важно проверить, отсутствует ли контруклон у подоконника. В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности.

• Профессионалы советуют использовать герметик, который способен высыхать за короткий срок. Наилучшими считаются силиконовые образцы, с которыми хорошо сочетаются ленты, выполненные из полиуретана.
• На время высыхания монтажной пены отлив прижимается, чтобы не менять своего положения.
• Отлив ни в коем случае нельзя прибивать гвоздями или прикручивать винтами.
• Отливы должны выступать за пределы окна не только по ширине, но и по длине. Это правило относится и к балконам, и к лоджиям.
• Если отливы широкие и большие, то потребуются дополнительные крепления. На них со стороны улицы будет монтироваться добавочный подоконник.
• В то время как оконные конструкции оснащены специальными пазами для крепления отливов, у деревянных вариантов присутствует специальная «четверть». К ней конструкция прикрепляется на шурупы и заклепки.

О том, как правильно установить отливы на окна, смотрите в следующем видео.
