Керамический кирпич – это один из самых востребованных строительных материалов. Его удобная форма позволяет формировать конструкции любой сложности от обычных стен до изысканных арок и куполов. Чтобы строения получались прочными и выполняли свои задачи, керамический кирпич должен соответствовать ГОСТ. В этой статье мы разберемся в основных требованиях к этому материалу и его разновидностях.
Даже профессиональный строитель не всегда может определить качество кирпича. Между тем, оно может существенно различаться даже в рамках допустимых показателей. Соответственно, при покупке материала, необходимо тщательно изучить документы на него, ведь в зависимости от состава глины, дополнительных примесей, длительности и температуры обжига и других показателей свойства кирпича довольно значительно меняются.
Современные технические условия (ТУ) определяются сами производителем и заверяются в Роспотребнадзоре, который в этом случае следит, главным образом, за безопасностью продукции.
В остальном показатели, вплоть до размеров, могут меняться по желании производителя, а значит, подобрать кирпич становится очень сложно.
ГОСТ (Государственный Отраслевой Стандарт) на керамический кирпич – другое дело. Он строго регламентирует все нюансы производства от выбора глины и примесей до правил транспортировки и хранения. Соответственно, покупая продукцию с сертификатом соответствия ГОСТ, Вы можете быть уверены в ее надлежащем качестве.
Современный ГОСТ на керамический кирпич
Сегодня производство керамического кирпича и камня регламентируется ГОСТ 530-2012 от 2013 года.
Этот документ определяет:
- виды материала и его назначение;
- внешний вид, размеры;
- состав глины, виды и количество примесей;
- плотность;
- прочность на сжатие;
- морозостойкость;
- маркировку;
-
условия хранения и транспортировки.
Кроме того, в приложениях к ГОСТ указаны условия испытаний продукции, возможные повреждения и их допустимое количество, теплотехнические характеристики стандартных кладок.
Виды керамического кирпича по ГОСТ
В первую очередь кирпич различается по внешнему виду и назначению. Сегодня ГОСТ определяет следующие виды материала:
| Рядовой кирпич – изделие стандартных размеров и без пустот | |
| Полнотелый кирпич – пустоты отсутствуют или не превышают 13% объема | |
| Пустотелый кирпич – материал с пустотами более 13%, при этом сами пустоты могут быть разными | |
| Фасонный кирпич имеет одну или несколько граней неправильной формы (например, закругленных) | |
| Клинкерный кирпич отличается большей плотностью, высоким качеством и красивым внешним видом | |
| Лицевой кирпич имеет декоративные грани и используется для внешнего слоя кладки | |
| Керамический блок (или камень) – это изделие, превышающее размерами стандартный кирпич | |
| Керамический блок с пазогребневым соединением отличается системой пазов и гребней на боковых сторонах, что дает возможность экономить на кладочном растворе в вертикальных швах |
Размеры керамического кирпича по ГОСТ
Размеры кирпича также регламентируются ГОСТ, это дает возможность при необходимости покупать материал от разных производителей, не боясь, что он не подойдет из-за различий в габаритах.

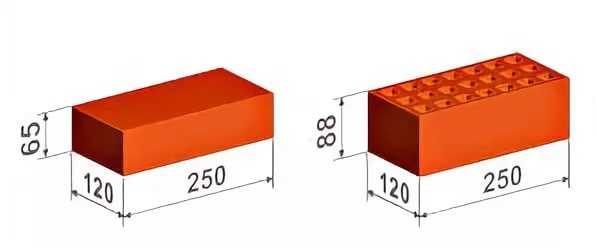

Сегодня в ходу кирпич трех размеров:
- одинарный (стандартный) – 250х120х65 мм, имеет маркировку 1 НФ;
- полуторный (утолщенный) – 250х120х88 мм, маркирован 1,4 НФ;
- двойной – 250х120х138 мм, маркировка 2,1 НФ.
Основные свойства кирпича и их обозначение
Согласно ГОСТ, керамический кирпич должен обладать рядом физических свойств, данные о которых обязательно отражаются в маркировке изделия. На них необходимо ориентироваться при выборе материала для строительства.
Вот эти свойства:
- прочность на сжатие – способность сопротивляться нагрузке, обозначается буквой М и числом после, для рядового кирпича составляет от М100 до М300, клинкерный может иметь прочность М1000;
- морозостойкость – способность выдерживать циклы замораживания и размораживания без потери свойств, обозначается буквой F и минимальным числом циклов; для рядового керамического кирпича по ГОСТ этот показатель не должен быть меньше 25;
- коэффициент теплопроводности – способность сохранять тепло, не выше 0,47 вт/мС для рядового кирпича;
- средняя плотность изделия, во многом зависящая от вида кирпича;
-
водопоглощение – способность впитывать влагу (10-12% для рядового кирпича).
ГОСТ регламентирует и другие свойства керамического кирпича, например, паропроницаемость, звукоизоляцию и т.п.
Маркировка керамического кирпича по ГОСТ
Согласно стандарту, производитель обязан указать на упаковке с изделиями все основные их свойства в виде краткой маркировки
Минимальная информация это:
- наименование производителя;
- дату изготовления и номер партии;
- количество изделий в упаковке;
- размер и массу изделий;
- вид изделий;
- группу по теплопроводности.
При необходимости производитель может добавлять и другую информацию по своему усмотрению, но этот минимум должен присутствовать. Он позволит быстро сориентироваться при покупке кирпича и выбрать тот вид и класс, который оптимально подойдет для конкретной стройки.
Скачать документ: ГОСТ Кирпич и камень керамические (pdf, 207,88 Кб)
обыкновенный, полуторный и двойной, технология изготовления
Автор Георгий Русиев На чтение 4 мин Просмотров 261 Опубликовано
Что внешне представляет собой простой кирпич, смогут объяснить даже дети. Скорее всего, они ответят, что это твердый красный камень, из которого строят дома. Специалисты каменщики добавят, что керамический кирпич – самый лучший материал для возведения зданий на сегодняшний день. Каковы его стандартные размеры? Попробуем разобраться.
Оглавление:
- Типоразмеры
- Способы изготовления
- Классификация блоков
- Основные характеристики
Какие виды кирпича существуют?
Археологи отмечают, что самые древние находки из обожженной глины были созданы около 25 000 лет назад. Несмотря на солидный возраст, единые стандарты на размеры керамических стройматериалов в России появились меньше сотни лет назад. До сегодняшнего дня они практически не изменялись.
Различают три типоразмера:
1. Одинарный (обыкновенный) – 250х120х65 мм.
Такие параметры и соотношение сторон считаются оптимальными для нормальной кладки в два полнотелых кирпича при чередовании продольных и поперечных элементов.
2. Полуторный (утолщенный) – 250х120х88 мм.
Зачастую производится с рифлеными плоскостями, улучшающими адгезию. Несмотря на название, размер полуторного кирпича отличается от обычного почти на треть. Используется для уменьшения общей массы, что приводит к снижению трудозатрат и экономии цементного раствора. Полуторные блоки изготавливаются в равной степени полнотелые и щелевые. Из них можно возводить любые виды кирпичных кладок, а также облицовывать наружные поверхности.
3. Двойной – 250х120х138 мм.
Увеличенные габариты позволяют существенно экономить денежные средства и время на строительство. Размер кирпича вдвое больше обыкновенного по высоте. Двойные блоки практически всегда производятся пустотелыми.
Кроме параметров, определенных ГОСТом 530-2007 от 01.03.2008, выпускают керамические элементы других размеров. Среди них чаще всего встречаются:
- модульный – 288х138х65;
- евро камень – 250х88х65.
Если они имеют размеры, превышающие стандартные, то их называют керамическими камнями.
В других странах мира параметры материалов значительно отличаются от российских стандартов. Например, размер красного полнотелого кирпича в Германии составляет 240х115х71 мм, Америке – 203х102х57, Швеции – 250х120х62, Австралии – 230х110х76.
Особенностью зарубежного строительства является возможность применения в возведении единой конструкции керамических элементов разных размеров. По мнению европейских специалистов, такая кладка позволяет создавать нетривиальные поверхности, придающие своеобразие и неповторимость зданиям.
Методы производства
Сырьем для обыкновенного кирпича служит глина с добавлением минеральных компонентов. Название «красный» не отражает реальности, а скорее является данью традиционной терминологии. Реальный цвет изделий определяется разновидностью глины, лежащей в основе. Встречаются блоки белого, оранжевого, абрикосового или желтого оттенков.
Керамический кирпич изготавливают двумя способами:
- пластический – выдавливание глиняной массы из ленточного пресса с последующей сушкой и высокотемпературным обжигом;
- полусухое прессование – формование блоков под воздействием повышенного давления.
Последний метод предполагает использование в качестве основы сыпучего сырья с низким содержанием воды (до 10 %). Прессованный кирпич не рекомендуется использовать при возведении стен для помещений с повышенным уровнем влажности (бани, бассейны, санузлы, оранжереи).
Классификация керамических камней
Она производится в зависимости от назначения элементов и конструктивных особенностей.
1. Полнотелый (строительный) – монолитный, в форме прямоугольного бруска. Используется при возведении цоколя, несущих стен и внутренних перегородок.
2. Пустотелый (дырчатый, щелевой, самонесущий) – с большим количеством сквозных отверстий различной конфигурации. Применяют для малоэтажных домов и конструкций, не испытывающих больших нагрузок.
3. Облицовочный – керамический блок с декоративной отделкой лицевой стороны. Фактура поверхностей бывает гладкая и рельефная. Различают множество подвидов облицовочных стройматериалов: глазурованный, ангобированный, фигурный, фасадный и другие.
Технические характеристики изделий
Прочность – уровень сопротивления деформации, изгибам, внутренним напряжениям. Маркируется буквой «М» и цифровым обозначением. Число указывает предельную величину нагрузки на 1 см2, которую выдерживает элемент без последующих разрушений. При строительстве высотных зданий рекомендуется использовать блоки с маркой прочности от М150 до М300. Для возведения малоэтажных сооружений можно обойтись кирпичами М100 или М125.
Морозостойкость – способность керамического камня длительно переносить поочередное замораживание и оттаивание в состоянии предельного насыщения влагой. Максимальное количество циклов, после которых наступает изменение свойств, устанавливает марку морозостойкости. Величина показателя определяет степень устойчивости элемента к перепадам температур. Согласно ГОСТу, ее принято обозначать литерой «F» с последующим числом.
Стандартный показатель кирпича выражается в 25-50 циклах термических изменений (М25–М50).
Выбор оптимальной марки производят, руководствуясь нормативными документами, характеризующими климатический район строительства.Кирпич рядовой | Евротон
Кирпич рядовой ТМ Евротон украинского производства
В последнее время небывалой популярностью пользуются постройки из экологически чистых и нетоксичных строительных материалов. Потребители требуют не только прочности и устойчивости кирпича, но и удобства использования. Особое внимание уделяется устойчивости к различным негативным воздействиям. Итак, под это описание полностью подходит рядовой кирпич нашего производства. И сохраняет свою популярность благодаря непоколебимым характеристикам и надежным качествам. Ведь рядовой кирпич издавна используется в важных конструктивных элементах различных зданий, возведении несущих стен и перегородок, устройстве фундаментов, печей и дымоходов.
Словом, практически универсальный материал. А различные размеры, формы и фактуры позволяют выкладывать стены сложной конфигурации и удовлетворить даже самого взыскательного потребителя. При правильной кладке и использовании правильных растворов дома из нашего кирпича легко проходят 150-летний рубеж эксплуатации. Недаром керамический кирпич является самым популярным строительным материалом.
Технология производства рядового кирпича
Украина – край, который может гордиться своими природными богатствами. Горные породы и плодородные почвы позволяют максимально использовать только собственное сырье в различных сферах производства, что гарантирует высокое качество продукции. И цену можно держать в разумных пределах.
Важно отметить, что специалисты Евротон тщательно отбирают сырье для изготовления своей продукции и добывают его только в экологически чистых проверенных местах. Так, при изготовлении рядового кирпича наша компания использует глину из Прикарпатья. Разнообразие пород позволяет подобрать их сочетания и получить керамический кирпич высокого качества с отличными эксплуатационными характеристиками.
Основным компонентом кирпичей является глина. Но, прежде чем приступить к изготовлению, он проходит тщательную подготовку и шлифовку. При изготовлении рядового кирпича мы используем легкоплавкие, умеренно пластичные марки. После получения однородной структуры сырья начинается процесс изготовления керамического кирпича. При смешивании глины с водой получается пластичная масса – шихта. Он продолжит поступать в формовку, а затем – на сушку и в печь для обжига. После воздействия на шихту высокой температуры происходит спекание ее ингредиентов и уплотнение мелких пор. Используемая температура колеблется между 950-1050 градусов Цельсия. Это позволяет получить кирпич марки прочности М125 – М150. А венцом производства является качественная и надежная упаковка товара, а также доставка до конечного потребителя, к которому мы относимся с полной ответственностью. Благодаря разветвленной сети дистрибьюторов и слаженной работе со службами доставки купить рядовой кирпич можно в Киеве и в любой точке Украины.
Особенности и преимущества
Отличительной чертой нашего производства является работа на высокоточном и полностью автоматизированном оборудовании компаний Lingl и Siemens.
Специалисты Евротон постоянно поддерживают высокий уровень усовершенствования, что позволяет выполнять работы безошибочно и качественно.
В результате мы можем предоставить прочный, долговечный продукт с надежными характеристиками.
Удалось получить керамический кирпич с низкой степенью водопоглощения (12,2 – 13%), достаточным уровнем морозостойкости (35 – 80 циклов), теплопроводностью (0,37 – 0,41) и хорошей плотностью (1020 – 1200 кг). / м3). А благодаря своей огнестойкости он также популярен в ассортименте печей и каминов. Также следует отметить такую важную деталь, как отсутствие биокоррозии и надежную устойчивость к грызунам и другим мелким вредителям. При этом незначительный вес каждого изделия не вызывает особых затруднений в работе.
Цвет, размер, фактура рядового кирпича
Руководствуясь тенденциями развития спроса, запросами потребителей и желанием помочь в реализации всех архитектурных особенностей, Евротон тщательно следит за современными проектами и строительными идеями.
С учетом всех требований и расширенной области применения ассортимент нашей продукции постоянно обновляется. Но несколько позиций остаются наиболее востребованными. Это пустотелый кирпич и керамические блоки. Благодаря наличию пустот такой кирпич имеет меньший вес и лучшие теплоизоляционные характеристики, а наличие рельефной фактуры на боковой поверхности позволяет улучшить соединение кирпичей с раствором.
Итак, наиболее популярными являются: кирпич одиночный (250х120х65), кирпич утолщенный (250х120х88), камень керамический с коэффициентом 2,0 НФ (250х120х130) и камень керамический с коэффициентом 2,12 НФ (250х120х138).
Использование керамического камня в строительстве позволяет сократить сроки строительства и затраты на крепёжный раствор. А красный цвет керамического кирпича задают, комбинируя разные виды глины или добавляя в состав марганцевые породы. Но, в то же время, вся продукция компании «Евротон» славится экологичностью и безопасностью производимого кирпича.
Размеры, формы, типы и сорта кирпича
Производители производят кирпичи по своим спецификациям (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в таблицах ниже получены от Ассоциации кирпичной промышленности и являются наиболее часто производимыми размерами.
- Понимание номенклатуры размеров блоков
- Выбор кирпича для архитекторов
- Несколько слов о размерах швов раствора
- Размеры кирпича: 3/8-дюймовый растворный шов между кирпичами (наиболее распространенный)
- Размеры кирпича: 1/2-дюймовый растворный шов между кирпичами
- Расчет проемов в кирпичах
- Кирпичная ориентация
- Типы кирпичей и спецификации на основе приложения
- Кирпич марки
- Индексы выветривания кирпича
- Выбор марки кирпича для вашего проекта
Понимание номенклатуры размеров кирпича
Существует три разных способа обсуждения размеров, когда речь идет о кирпиче, и важно понимать разные размеры, чтобы не было путаницы – мы начнем с обсуждения различных размеров: указанные, фактические и номинальные.
Указанные размеры кирпича – это размеры, которые архитекторы используют при проектировании стены.
Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера растворного шва. Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.
Фактические размеры кирпича являются окончательными размерами кирпича на выходе с завода. Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски указаны в Стандартных спецификациях ASTM C216, для облицовочного кирпича и ASTM C652, Стандартные спецификации для пустотелого кирпича . Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с технических примечаний Ассоциации кирпичной промышленности 9.A.
Номинальные размеры кирпича используются в модульном строительстве и представляют собой указанный размер плюс ширина растворного шва.
Большинство кирпичей изготавливаются таким образом, чтобы номинальные размеры соответствовали сетке 4 дюйма, которая совпадает с модулями других строительных материалов, таких как двери, окна и деревянные компоненты.
Архитекторов в основном интересует эстетический вид кирпичной стены, но когда дело доходит до детализации, важно понимать размеры кирпичей.Тем не менее, большинство архитекторов выбирают кирпичи на основе их цвета и рисунка связки.Размер кирпича привязано к схеме связки и особенностям производителя.
Размер растворного шва обычно не имеет эстетического значения (трудно отличить 3/8″ от 1/2″), но важен в деталях — выбор размера раствора после выбора кирпича и предоставления производителем указанного размера. Однако обычно используется растворный шов 3/8 дюйма, который мы рассмотрим ниже.
Несколько слов о размерах растворного шва
Преобладающая ширина растворного шва, используемая в строительстве, составляет 3/8 дюйма.
Фактически, Международные строительные нормы и правила ссылаются на TMS 602 9.0073 Спецификация для каменных конструкций
Вы заметите, что два разных В приведенных ниже размерах раствора указаны одинаковые вертикальные размеры укладки. Это связано с тем, что кирпичи укладываются на растворные подушки, которые различаются для обеспечения перечисленных общих размеров укладки. Размеры растворного шва, которые мы называем, используются для размеров глубины и длины.0003
Для получения дополнительной информации о растворных швах см. нашу статью: Типы строительных растворов и швов.
Кирпичные размеры: 3/8 »
| BRICK TYPE | SPECIFIED SIZE D X H X L (INCHES) | NOMINAL SIZE D X H X L (INCHES) | VE RTICAL COURSE |
|---|---|---|---|
| Стандартный | 3 1/2 x 2 1/4 x 8 | Не модульный | 3 ряда = 8 дюймов |
| Модульный | 3 1/3 x 70 1/2 x 2 | 4 x 2 2/3 x 8 | 3 ряда = 8 дюймов |
| Norman | 3 1/2 x 2 1/4 x 11 1/2 | 4 x 2 2/3 x 12 | 0 3 ряды = 8 дюймов |
| римские | 3 1/2 x 1 1/2 x 11 1/2 | 4 x 2 x 12 | 1 ряд = 2 дюйма |
| Jumbo | 3 1/2 x 2 1/2 x 8 | 4 x 3 x 8 | 1 ряд = 3 дюйма |
| Эконом | 3 1/2 x 7 1/2 x 1/2 | 4 x 4 x 8 | 1 ряд = 4 дюйма |
| Инженер | 3 1/2 x 2 3/4 x 7 1/2 | 4 x 3 1/5 x 5 рядов = | 0 16 дюймов |
| King | 3 x 2 3/4 x 9 3/4 | Не модульный | 5 рядов = 16 дюймов |
| Queen | 93 x 2 3/4 x 8Немодульный | 5 рядов = 16 дюймов | |
| Универсальный | 3 1/2 x 3 1/2 x 11 1/2 | 4 x 901 x 12 ход = 4 дюйма |
Расчет проемов в кирпичах
При расчете проемов в кирпичах вы считаете ряды (по вертикали) или длины кирпичей (по горизонтали), чтобы получить проем в кладке (M.
O.). Однако, чтобы получить фактическое отверстие, вы должны учитывать дополнительный растворный шов, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже приведено в иллюстративных целях и не показывает перемычку (стальной уголок, сборный железобетон или другое), что также необходимо учитывать при расчете модульного/грубого проема.
Для получения дополнительной информации о размерах и оценке кирпича см. Технические примечания 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .
Ориентация кирпичей
На приведенных ниже схемах показано расположение кирпичей при их укладке в стены. Красное лицо — это открытое лицо. Различные ориентации комбинируются для создания кирпичных связей.
Несмотря на то, что кирпичи укладываются в любой из шести ориентаций, указанных ниже, кирпичные стены всегда имеют размеры, как если бы они были уложены в ориентации ложков.
Stretcher
Shiner
Soldier
Sailor
Header
Rowlock
Brick Types and Specification Based on Application
Architects generally select bricks based on the type of приложение. При выборе учитываются многие факторы, в том числе долговечность (см. Классы ниже), грузоподъемность и внешний вид. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.
g. brick veneer) or reinforcing
кирпич при воздействии влаги и промерзании. Есть три фактора, которые помогают определить долговечность кирпича: прочность на сжатие, водопоглощение и коэффициент насыщения. Ассоциация кирпичной промышленности имеет больше информации об этих факторах в Техническое примечание 9A: спецификации и классификация кирпича .
