Размеры дымохода: Расчет дымохода: размеры, высота над крышей

Расчет дымохода: размеры, высота над крышей

Ошибки, допущенные при строительстве дымохода в доме или в помещении бани, в итоге могут привести к серьезным последствиям. Поэтому так важно при строительстве соблюдать все требования и нормы.

Дымоход

Неправильное проектирование может стать причиной серьезных финансовых потерь, вызванных необходимостью переделки. Это может спровоцировать пожар или серьезное отравление продуктами сгорания. Поэтому первым этапом строительства является расчет дымохода.

Содержание

Дымоход — основополагающая проектирования

Сегодня мы поговорим о том, как правильно рассчитать дымоход.

Проектируя и строя дымоход для дома или бани, важно правильно выбрать материал, из которого он будет построен (см. Трубы для дымохода). Необходимо точно знать, какое топливо будет использоваться в отопительных приборах. Ведь дымоходные трубы, предназначенные для работы с одним видом топлива, совершенно не подходят при работе с другим.

Как пример — кирпичный дымоход. Кирпичные трубы прекрасно работают с дровяным топливом, но совершенно не подходят для работы с обогревательными приборами, работающими на газе.

Важным является правильный выбор высоты и диаметра дымохода, его сечение. Неправильный выбор одного из этих параметров как минимум отразиться на качестве тяги и на КПД обогревательной системы, а как максимум может привести к печальным последствиям. Разберемся, как рассчитать высоту дымохода.
Если с дымоходом используется один обогревательный прибор, вопрос можно решить простым просмотром технической документации, предоставленной заводом-изготовителем.  А вот когда в одну дымоотводящую систему подключено одновременно несколько различных тепловых приборов, то для того чтобы рассчитать дымоход, необходимы твердые знания термодинамики, свойства материалов и многое другое. То есть потребуется профессиональный инженерный расчет, даже если строится дымоход не для жилых помещений, а для бани.

Поэтому самодеятельность в таком вопросе может дорого обойтись нерадивому «проектировщику».

Универсальный дымоход — реальность и миф

Как уже ранее говорилось, основой любого дымохода является материал, из которого он изготовлен. Многие производители современных дымоходных систем зачастую рекламируют свои дымоходные трубы, как универсальные, способные к эксплуатации при любых условиях, с любым видом топлива. Мы можем сказать совершенно точно — таких систем не существует.

Есть, конечно, дымоходные системы, неплохо работающие в тех или иных вариантах подключения и на различном топливе. Но стоит понимать, что неплохо работающие — это еще не значит, что они отвечают всем параметрам, отличающим качественный дымоход от просто дымохода.

Внутреннее сечение дымохода — какое лучше

Оптимальной формой дымохода является цилиндр. При работе дымохода нагревание стенок происходит не совсем равномерно. Из-за этого продукты сгорания движутся в дымоходе вверх с закручиванием по центральной оси.

Естественно, цилиндр для этого является самой приемлемой формой, если мы хотим получить сильную тягу.

1. Если используются прямоугольные трубы, то в углах, образуются завихрения, препятствующие нормальной тяге. Но оговоримся, завихрения образуются, прежде всего, от самой скорости тяги. Таким образом, чем больше скорость тяги, тем больше завихрения и тем большее сопротивление нормальному процессу движения газов в прямоугольной трубе.
2. Из этого становится понятным, что прямоугольный дымоход можно с успехом применять с тепловыми приборами, не требующими большой тяги. На работе каминов и печей, работающих на дровах, это сказывается только положительно, подойдет такой вариант и при строительстве дровяной бани.
3. К примеру, если дымообороты в печи или камине недостаточно правильно устроены, прямоугольный дымоход значительно сэкономит тепло, в отличие от дымохода с круглым сечением, из которого оно, что называется, «вылетит в трубу».
4. Что касается котлов нового поколения, тут лучше использовать трубы цилиндрического типа. Обычно такие котлы работают по принципу: стоп-старт.
5. Основная экономия при использовании данных котлов зависит от скорости прогрева системы отопления. Чем быстрее система прогреется до нужной температуры, тем быстрее котел отключится и перейдет в режим ожидания и, соответственно, экономии.
6. Чтобы котел быстрее прогрелся, ему, помимо топлива, необходим хороший приток свежего воздуха. Приток воздуха создается за счет тяги, соответственно, чем больше тяга, тем лучше работает котел и быстрее прогревается система отопления (см. Как улучшить тягу).

Соответственно, оптимальным вариантом для таких котлов будет цилиндрический дымоход.

Каким должен быть внутренний диаметр дымохода?

Многие задаются вопросом, как рассчитать диаметр дымохода для различных отопительных приборов. Тут можно сказать следующее — читайте инструкции заводов-изготовителей. Если инструкция отсутствует, можно воспользоваться данной рекомендацией:

Сечение дымоходов

Наш совет: расчет диаметра дымохода для камина с открытой топкой или для дровяной печи бани делается следующим образом. Составляется соотношение 1:10, по отношению к топке. Это распространяется на трубы цилиндрического типа.

Расчет сечения дымохода квадратного типа определяется пропорционально размеру топки 1:1,5. Диаметр трубы для дымохода печи не должен быть меньше диаметра поддувала.

Если теплоотдача составляет менее 300 ккал/час, сечение должно составлять 140×140 мм, не менее. Правильный выбор диаметра дымохода — залог успешной работы отопительной системы в целом.

Высота дымохода — расчет и реальность

Но если с сечением дымохода разобрались, возникает следующий вопрос — какова должна быть его высота?

Однозначного ответа здесь тоже нет. Чтобы понять, каким образом рассчитать правильную высоту дымохода, необходимо учесть многие факторы.

Теплый воздух стремится вверх. Выходя за пределы дымохода, он остывает. Соответственно, чем дольше воздух находится в дымоходе, тем температура его выше. Значит, большее количество воздуха будет стремиться вверх, создавая тягу.

Следовательно, чем больший объем дымохода, тем больше теплого воздуха, стремящегося вверх и тем больше величина тяги. Но ведь объем дымохода увеличивается не только за счет его высоты, но и за счет размера внутреннего сечения.

Предположим, в помещении бани имеется цилиндрический дымоход высотой 5 м. Чтобы получить максимальные значения тяги, мы увеличили его внутренний диаметр. Согласно вышесказанному, объем теплого воздуха в дымоходе увеличился, и должна увеличиться тяга.

А вот и нет. Из-за большого внутреннего диаметра происходит быстрое остывание продуктов сгорания.

Это как горячий чай из чашки перелить в блюдце. На стенках дымохода образуется конденсат, препятствующий нормальному дымооттоку. Как итог — потеря тяги.

Давайте уменьшим внутренний диаметр дымохода и увеличим его высоту. По логике, объем теплого воздуха увеличивается, он медленнее остывает, и тяга должна быть хорошей.

Действительно, тяга будет хорошей. И даже слишком. Сильная тяга будет буквально выкидывать ваши деньги на ветер. Сильный приток свежего, холодного воздуха в топку котла снизит эффективность отопительного прибора, ему потребуется больше времени на прогрев системы отопления, а значит, котел затратит больше топлива. В итоге об экономии можно будет только мечтать.

Если же высота дымохода будет слишком большой, а внутренний диаметр слишком маленьким, тяга может ухудшиться. Происходит это за счет аэродинамического сопротивления в трубе дымохода. В итоге угарные газы будут попадать в помещение.

Вот вам пример неправильного расчета при проектировании и строительстве дымоходов.

1. Схема расчёта высоты дымохода также трактуется некоторыми правилами и техническими характеристиками материалов и самого здания.
2. Рассчитать высоту трубы дымохода можно с помощью имеющихся специальных программ. Если труба дымохода ниже или на уровне конька, на выходе будет образовываться завихрение, а это плохо.
3. Высота дымохода над кровлей должна быть в строго установленных параметрах.
4. Высота дымохода над коньком напрямую зависит от расстояния, на котором дымоход находится относительно вертикальной линии конька. Если дымоход находится на расстоянии менее 1,5 м, минимальная высота дымохода над коньком должна составлять 500 мм.
5. Соответственно, если дальше от вертикальной линии конька, высота его корректируется. На расстоянии 1,5-3 м дымоход может быть на одном уровне с коньком.

Справка — в любом случае минимальная высота дымохода над скатом крыши бани или другого помещения не должна быть менее 500 мм.

Высота дымохода над кровлей

Высота трубы дымохода над крышей рассчитывается индивидуально. Расчет высоты дымохода производится с учетом различных параметров:

• угла ската крыши;
• толщины кровли;
• расстояния от вертикальной оси конька.

Справка: расчет высоты дымохода не учитывает высоту прикрываемого дымоход зонтика.

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

• К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
• Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
• Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

Как итог:

• неправильная работа отопительных приборов;
• попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.



Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

Двухходовой дымоход. Рис.2

• возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
• стабильная работа каждого прибора;
• экономия при строительстве и монтаже;
• экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Перед тем как браться за установку и монтаж дымохода для нескольких систем, ознакомьтесь с параметрами работы каждого отопительного прибора. Лучшим решением будет приобретение специального двухходового дымохода промышленного изготовления. Так вы убережете себя от возможных ошибок при проектировании. Даже для опытного специалиста подключение различного типа отопительных приборов в один дымоход является сложной задачей.

Серьезное инженерное решение

Расчет дымоходов для дома или бани является сложной инженерной задачей. Если вы не специалист и у вас возник вопрос, как рассчитать дымоход для своего жилья, воспользуйтесь специальными программами, в которых вам проще сделать правильный расчет — будь то высота, сечение или длина дымохода.

Для того чтобы произвести правильные расчеты, необходимо знать структуру и физические свойства материалов, термодинамику, аэродинамику.

Если вы не планируете в дальнейшем связать свою жизнь со строительством и проектированием дымоходов, обратитесь к специалистам. Ведь от правильной работы дымохода зависит уют вашего дома, безопасность и, главное, здоровье, а иногда и жизнь — ваша и ваших близких.

Как вам статья?

Алексей Петрович

Задать вопрос

Сечение дымохода, расчет сечения дымохода для камина, газового котла, прямоугольного, овального, кирпичного дымохода

Главная / Полезные советы трубочиста

Многие владельцы загородных домов, полагаясь на своих строителей, допускают серьёзные ошибки, при покупке, монтаже или кладке дымохода, которые в последствие выливаются в серьезные проблемы и не работающие отопительные устройства. Правильно положенная печь, камин, смонтированная система газового, дизельного или твердотопливного котла, должна полностью удалять все продукты сгорания, не допуская их попадания в помещение. Данный вопрос касается всех типов дымоходных систем, которые изготавливаются из кирпича, нержавеющей стали или керамики и могут иметь круглое, овальное, квадратное или прямоугольное сечение.

Отдельно следует сказать, что площадь сечения дымохода должна соответствовать площади сечения отводящего отверстия от отопительного устройства, печи, камина, котла, если иное не предусмотрено производителем отопительного устройства.

Виды дымоходных систем

Кирпичные дымовые трубы и шахты для последующей загильзовки бывают квадратными и прямоугольными, их кладут в 4, 5 и 6 кирпичей, рассчитать их площадь не сложно – достаточно умножить одну сторону на другую. Стандартный печной кирпич имеет размер 12,5×25 см. Расчет выполняется по внутренней поверхности. Для удобства восприятия, ниже она представлена в сантиметрах.

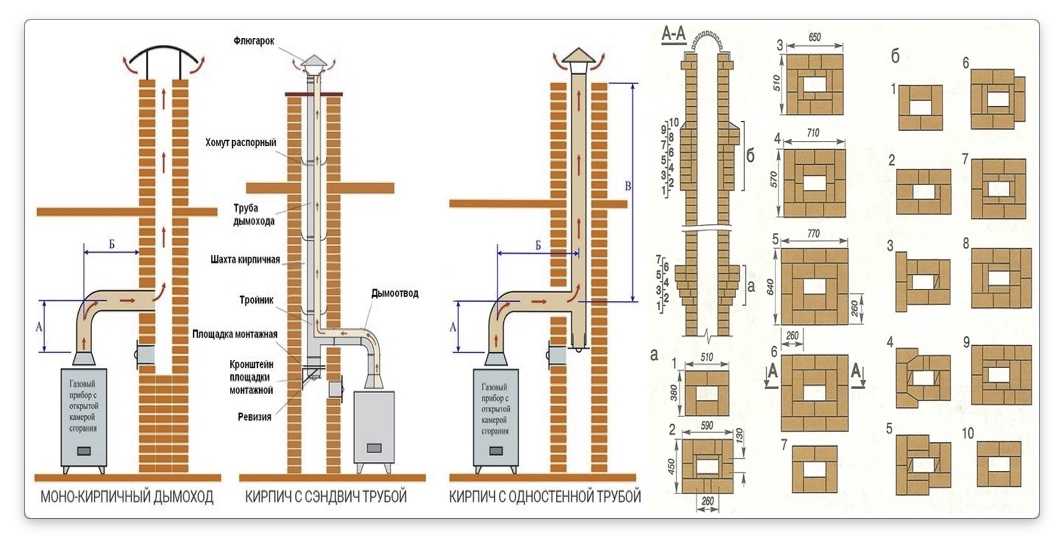

Стандартные сечения кирпичных дымоходов

Квадратная труба, положенная в четыре кирпича, имеет внутренние размеры 12,5×12,5 см, что соответствует площади 156,25см².

Прямоугольная в пять кирпичей – 12,5×25 = 312,5см².

Квадратная в шесть кирпичей – 625см².

Калькулятор расчета сечения круглого дымохода

Для расчета площади круглой дымовой трубы следует вспомнить школьный курс математики и формулу S = π×D²/4 . Зная диаметр, произвести расчет не сложно.

Введите диаметр дымохода:

Расчетная площадь: 0. 785

С овальными трубами сложнее, ответить об их площади не могут даже сотрудники компаний, производителей дымоходных систем. Дело в том, что их продукция не четко соответствует овальной форме, а больше похожа на прямоугольник с закругленными краями, причем у разных производителей, радиус закругления может быть разный. Поэтому для расчета их площади лучше основываться на классическую формулу расчета, при этом площадь будет, немного больше, но Вы точно не ошибётесь, и отопительное устройство будет работать корректно.

Калькулятор расчета площади дымохода овального сечения

Введите длину, a:

Введите длину, b:

Расчетная площадь: 3.142

Калькулятор расчета площади дымохода прямоугольного закругленного сечения

S = (a — b)·b + π·b² / 4

Введите размер a:

Введите размер b:

Расчетная площадь: 1.785

Соответствие размеров дымоходов

Теперь необходимо разобраться в самом сложном.

Практически все отопительные устройства имеют отводящие отверстия в виде круга, а присоединять их к кругу получается не всегда, ниже представим таблицу основных труб и соответствие их площади.

квадрат	круг	овал
К квадратной трубе в четыре кирпича, которой соответствует значение 156,25см2	Можно присоединять круглую трубу диаметром 130мм, которой соответствует значение площади 133см2, так как следующая труба, доступная на рынке, имеет диаметр 150мм и её значение больше сечения квадратной трубы	С натягом, но подходит труба 100х200, что при расчете классического овала соответствует значению 157. При оформлении заказа желательно консультироваться с производителем или дистрибьютором.
Далее кратко, чтобы не повторяться
Прямоугольная труба 312,5см2.	Самая близкая по диаметру труба 200 мм. , значение 314	Максимальный размер стандартных труб 120х240 мм., что соответствует значению 226, что допустимо, если основная труба будет прямоугольная в пять кирпичей.

Надеемся, что данная информация поможет правильно выполнить расчет сечения дымохода и в последствие наслаждаться его бесперебойной работой.

За квалифицированной помощью, Вы всегда можете обратиться в нашу компанию!

Вернуться к списку полезных советов

Размеры заглушек дымохода (Руководство по измерению)

Здесь представлены различные доступные размеры заглушек дымохода, включая стандартные размеры заглушек дымохода и методы измерения для идеальной посадки заглушки дымохода.

Представьте себе: зима, падает снег, у вас потрескивает огонь в камине, и ваша гостиная освещена оранжевым светом, но затем внезапно из вашего камина доносится звук, а затем громкий, падающий звук, мусор, ветки и снег каскадом вылетают из вашего камина.

Что вам нужно, чтобы избежать этой проблемы в будущем, так это заглушка дымохода. Читайте дальше и узнайте больше.

Содержание

Крышки дымохода имеют стандартный размер?

Заглушки для дымоходов бывают разных форм и размеров, поэтому нет определенного размера заглушек для дымоходов, хотя есть «обычные» или более распространенные размеры заглушек для дымоходов.

Для кирпичных или каменных дымоходов обычные размеры составляют 8 на 8 дюймов или 8 на 13 сантиметров для небольших дымоходов. Есть 13 на 13, 8 на 17 или 13 на 17 дюймов для дымоходов больших каминов.

Очень важно измерить заглушки дымохода, потому что, если они не подходят для вашего дымохода, это может быть неэффективно при выполнении работы.

Стандартный размер заглушки дымохода

Единственной целью заглушки дымохода является защита дымохода от камина. Помимо защиты дымохода от воды, дождя или снега, он также удерживает угли и искры в камине.

Крышки дымоходов обычно изготавливаются из атмосферостойких материалов, таких как стальная или медная сетка.

Для каждого стандартного размера заглушки дымохода соответствующий размер дымохода сделает заглушку идеальной. Для типичных заглушек дымохода размером 8 на 8 дюймов он идеально подходит для размера дымохода 6,25 на 8,5 дюйма. Существуют также заглушки для дымоходов размером 8 на 13 дюймов, которые подходят для дымоходов размером 6,25 на 11,5 дюймов и дымоходов 8,5 на 13,5 дюймов.

Для дымоходов большего размера размером 11,5 на 11,5 дюймов или 13,5 на 13,5 дюймов потребуется крышка дымохода размером 13×13 дюймов. Другой вариант — дымоходы размером от 11 на 16,5 дюймов до 13,5 на 18,5 дюймов, потребуются заглушки размером 13 × 17 дюймов.

Какой толщины должна быть крышка дымохода?

Для безупречной работы и достаточной прочности, независимо от погодных условий и износа, заглушка дымохода должна иметь толщину 2 дюйма или 5 сантиметров по всей поверхности.

Помимо защиты дымохода от любого повреждения водой, колпаки дымохода также защищают от веток, листьев и любого мусора, который уносит ветер.

Если в дымоходе скапливается грязь, это может привести к закупорке дымохода, что может нанести вред не только вашему дымоходу, но и вашему здоровью. Возможно накопление угарного газа, что может вызвать респираторный дистресс при дыхании.

Какой высоты должен быть колпак дымохода?

Чтобы заглушка дымохода была эффективной, она должна быть как минимум на 8 дюймов или 20 сантиметров выше плит дымохода, которые она будет закрывать.

Можно даже больше, но не ниже 8 дюймов или 20 сантиметров. Опускание ниже может помешать работе тяги дымохода. Дымовая тяга направляет дым из трубы.

Какой размер крышки дымохода мне нужен?

Идеальный колпак для дымохода – это тот, который имеет размер, близкий как к внутреннему, так и к внешнему размеру вашего дымохода. Кроме того, помните, что колпак дымохода должен быть выше дымохода, чтобы дымоход работал должным образом.

Как измерить колпак дымохода?

Существует множество методов измерения колпака для дымохода, идеально подходящего для вашего дымохода. Все зависит от того, какой у вас стиль дымохода. На сегодняшний день проще всего измерить колпак дымохода для одного дымохода. Все, что вам нужно сделать, это измерить внешнюю длину и ширину дымохода.

Шаг. 1 Первый шаг – это измерение длины дымохода сверху донизу. Вы делаете это, измеряя от вершины дымохода до дымохода сверху.

Шаг. 2 После этого измерьте диаметр трубы дымохода изнутри от одного края до другого.

Шаг. 3 Измерив внутреннюю часть, измерьте наружную часть дымохода точно так же, как и внутреннюю.

Шаг. 4 Используйте имеющиеся у вас размеры, чтобы выбрать лучшую крышку дымохода. Лучшая крышка дымохода будет иметь такой же или относительный размер к внутреннему измерению вашей дымоходной трубы.

Колпак дымохода будет близок к размеру вашего дымохода, особенно если у вас промышленный дымоход, который обычно изготавливается из более тонкого материала.

Если у вас есть овальный дымоход, который переходит в овальную дымовую трубу, вам понадобится крышка дымохода с верхним креплением. Измерьте колпак дымохода, оценив размер длины и ширины дымохода.

Если у вас не удлиненный дымоход и его высота недостаточна для заглушки для крепления дымохода, вам необходимо приобрести комплект ножек для заглушки дымохода, который по-прежнему позволит вам использовать заглушку для крепления дымохода.

Этот комплект ножек крепится к внутренней стороне дымохода. Хотя для этого требуется больше работы, этот тип кепки лучше всего подходит для ветреных мест.

Существуют дымоходы с несколькими дымоходами, и независимо от того, насколько короткими или длинными являются вентиляционные отверстия, для них потребуется верхняя крышка дымохода.

Высота самого высокого дымохода измеряется, поскольку крышка дымохода должна быть не менее чем на 5 дюймов или 13 сантиметров выше самого высокого дымохода.

Шаг 1.  Первое, что вам нужно сделать, это измерить ширину и длину сверху и снизу всех дымоходов.

Шаг 2.  После того, как все будет измерено, измерьте высоту самого большого и самого высокого дымохода.

Шаг 3.  Теперь измерьте верхнюю часть дымохода, ее длину и ширину.

Шаг. 4 Теперь вы можете выбрать один из них для своего дымохода. Не забудьте выбрать тот, который немного выше самого высокого дымохода.

Помните об этих вещах для размера крышки дымохода и оставайтесь на правильном пути при выборе крышки для дымохода. Дополнительную информацию по теме см. в нашей статье о типах заглушек для дымоходов на этой странице.



Дымоходы для дровяных печей | МУ Расширение

Richard E. Phillips

Департамент сельскохозяйственного машиностроения

Для всех дровяных печей требуется герметичный, хорошо спроектированный и хорошо сконструированный дымоход, чтобы максимизировать эффективность и минимизировать опасность нежелательного возгорания. Большинству домовладельцев, которые добавляют дровяную печь, также придется добавить дымоход. В этой публикации объясняются требования к дымоходу и предоставляется основная информация о том, как построить два основных типа дымохода: каменную и сборную металлическую.

Дымоход выполняет две основные функции в работе печи. Он обеспечивает тягу или вакуум, который втягивает кислород, необходимый для горения, в печь. Также он выводит продукты сгорания за пределы жилого помещения. Часть тепла от печи и случайные искры также отводятся через дымоход. По этой причине дымоходы должны быть тщательно сконструированы и содержаться в хорошем состоянии, чтобы предотвратить возгорание.

Тяга возникает в основном из-за естественного подъема теплого воздуха (дыма) вверх по дымоходу. Как правило, чем выше дымоход, тем больше тяга. Теплый дымоход обеспечивает большую тягу, чем холодный дымоход, потому что теплый дымоход не охлаждает поднимающийся вверх дым. Вот почему печи обычно работают лучше после того, как они проработали достаточно долго, чтобы прогреть дымоход, чем при первом запуске. По этой же причине дымоходы, расположенные внутри дома, имеют лучшую тягу, чем расположенные полностью снаружи.

Потоки наружного воздуха могут влиять на тягу, если они закручиваются вокруг препятствий и дуют в дымоход, а не через выпускное отверстие. Вихревые потоки воздуха, влияющие на тягу, чаще всего вызваны ветром, дующим через близлежащие части крыши здания. По этой причине были установлены определенные зазоры, чтобы уменьшить проблему. Дымоход должен выступать не менее чем на 3 фута над плоской крышей и не менее чем на 2 фута над коньком крыши или любой приподнятой частью крыши в пределах 10 футов.

Иногда получить достаточный вертикальный зазор для предотвращения влияния вихревых токов на тягу дымохода невозможно. Это может быть из-за необычной высоты близлежащих деревьев. Иногда можно использовать вытяжку или колпак дымохода, чтобы вихри не мешали тяге. Колпаки и колпаки также минимизируют попадание дождя в дымоход в периоды простоя.

Дымоход

Отверстие в дымоходе, через которое проходит дым, называется дымоходом. Чтобы обеспечить достаточное пространство для прохода дыма и развития тяги, размер дымохода должен быть тщательно подобран в зависимости от мощности печи и высоты дымохода. Как правило, размер дымохода должен быть на 25 процентов больше, чем размер печной трубы, соединяющей печку с дымоходом. Это означает, что для печи с трубой диаметром 6 дюймов потребуется как минимум 8-дюймовый дымоход; 8-дюймовая печная труба требует 10-дюймового дымохода и т. д.

Дым движется вверх по дымоходу завихрениями. Круглые дымоходы более эффективны, чем квадратные или прямоугольные, потому что они не препятствуют естественному потоку дыма. Для наилучшей работы внутренняя поверхность дымоходов должна быть как можно более гладкой.

Один из часто задаваемых вопросов о дымоходах для дровяных печей: «Можно ли печь подключить к существующему дымоходу, который обслуживает другой прибор?» Требования Национальной ассоциации противопожарной защиты (NFPA) запрещают подключение печи к дымоходу, обслуживающему камин. Это требование включено в большинство строительных норм и правил страхования. NFPA рекомендует подключать каждую печь к отдельному дымоходу. Это уменьшает помехи между блоками и повышает эффективность каждой печи.

Расположение

Максимальная эффективность горения достигается, когда дымоходы расположены как можно ближе к печи. Обычно рекомендуется ограничить длину соединительной трубы между печью и дымоходом до 10 футов.

Каменные дымоходы

Большинство дымоходов в новых и существующих домах построены из негорючего каменного материала. Это может быть кирпич, бетонный блок или камень. Каменные дымоходы обычно являются самой тяжелой частью дома и должны быть построены на бетонном основании, достаточно тяжелом, чтобы выдержать этот вес без оседания. Фундамент дымохода должен располагаться ниже нормальной глубины промерзания и опираться на ненарушенный или хорошо уплотненный грунт. Фундаменты должны выступать не менее чем на 6 дюймов за край дымохода со всех сторон и должны иметь толщину 8 дюймов для одноэтажных домов. В двухэтажных домах требуется опора дымохода толщиной 12 дюймов, чтобы выдержать вес дополнительной высоты.

Кладочные дымоходы должны быть облицованы керамической плиткой из огнеупорной глины (дымовой плиткой). Эта плитка предназначена для того, чтобы выдерживать резкие перепады температуры без образования трещин и имеет гладкую поверхность, которую легко чистить. Дымоходная плитка должна быть толщиной не менее 5/8 дюймов. Он доступен в нескольких размерах. Наиболее часто используемые размеры в жилищном строительстве: 8 на 8 дюймов, 8 на 13 и 13 на 13 (внешние размеры). Дымоходные плиты соединены между собой швами из цементного раствора, зачищенными изнутри. Между наружной поверхностью дымохода и окружающей кладкой должно быть расстояние в 1 дюйм, чтобы уменьшить потери тепла через дымоход и, таким образом, улучшить тягу.

Каменные стены дымоходов высотой менее 30 футов должны иметь толщину не менее 4 дюймов. Если для стены используется камень, необходима минимальная толщина 12 дюймов. Дымоход, который подвергается непосредственному воздействию элементов, должен иметь стенки толщиной не менее 8 дюймов, чтобы обеспечить дополнительную прочность и противостоять атмосферным воздействиям и ветру.

Элементы кладки следует класть на цементный раствор. Рекомендуемая смесь состоит из одной части портландцемента, одной части гашеной извести и шести частей чистого песка, измеренных по объему.

В дымоходе может быть несколько дымоходов. Два дымохода могут быть размещены рядом, если смежные стыки в облицовке плитки разделены по вертикали не менее чем на 7 дюймов.

Каменные дымоходы должны быть отделены от горючих материалов не менее чем на 2 дюйма со всех сторон. Это означает, что каркас и другие горючие материалы в стенах, полах, потолках и крышах должны располагаться на расстоянии не менее 2 дюймов от дымохода. Это 2-дюймовое пространство можно заполнить асбестоцементной плитой, листовым металлом или другим негорючим материалом.

Соединение печных труб с каменными дымоходами осуществляется через круглые каменные блоки, называемые наперстками. Они сделаны из огнеупорной глины и установлены горизонтально в стену дымохода. Коуши не должны выступать в дымоход за пределы внутренней поверхности дымохода.

Сажа и креозот будут скапливаться на внутренней поверхности дымоходов. У основания дымохода должна быть установлена ​​плотно закрывающаяся дверца для очистки, чтобы облегчить очистку.

Сборные дымоходы

Каменные дымоходы не могут быть легко добавлены ко многим существующим домам и непрактичны в некоторых новых проектах домов. Сборный металлический дымоход может быть лучшим выбором для дровяных печей или каминов в этих домах.

Сборные дымоходы легче возводить, чем каменные, и хотя материалы стоят дороже, общая стоимость единицы будет почти такой же. Эти блоки относительно легкие, не требуют тяжелого фундамента и часто могут быть установлены через шкаф или неиспользуемый угол комнаты в существующем доме. Испытания, проведенные Национальным бюро стандартов, показывают аналогичные характеристики для сборных и каменных дымоходов при использовании в аналогичных условиях.

Сборные дымоходы, используемые для дровяных печей, должны иметь маркировку Лаборатории страховых служб (UL) и обозначаться как «все виды топлива». Блоки типа «вентиляция», внесенные в список UL, не подходят для использования с дровяными печами.

Доступны два основных типа сборных дымоходов. Это изолированный блок и блок с тройными стенками. Изолированный блок состоит из внутреннего и внешнего слоев металла (обычно из нержавеющей стали), пространство между которыми заполнено одним или несколькими дюймами негорючей изоляции. Трехстенные блоки имеют три слоя металла и сконструированы таким образом, что воздух циркулирует между слоями и отводит лишнее тепло. Любой тип подходит, если он внесен в список UL.

Готовые дымоходы доступны в нескольких размерах, а различные аксессуары доступны для различных типов установки. Между этими блоками и горючим материалом требуется 2-дюймовый зазор, как и для каменных блоков.

Дымные пожары

Иногда даже правильно сконструированные и эксплуатируемые комбинации печь-дымоход приводят к дымным пожарам. Каждый из следующих предметов может вызвать задымление:

• Непроходимость дымохода
  Птичьи гнезда, упавшие кирпичи и множество других предметов были найдены в дымоходах. Любой предмет, препятствующий беспрепятственному потоку выхлопных газов, может стать причиной задымления. Хорошая уборка решает эту проблему.
• Недостаток воздуха для горения
  Иногда в новом плотно построенном доме или в недавно реконструированном дымоходе не хватает естественных отверстий для подачи воздуха в печь. Это ограничивает тягу дымохода и приводит к дымлению. Слегка приоткрыв окно или предоставив какой-либо другой источник наружного воздуха, обычно устраняют эту проблему.
• Периодическое курение может быть вызвано
  Необычное направление ветра, приводящее к аномальным вихревым течениям. Если это постоянная проблема, увеличение высоты дымохода или добавление колпачка может помочь
  Горящая зеленая или влажная древесина или слишком холодное пламя.
