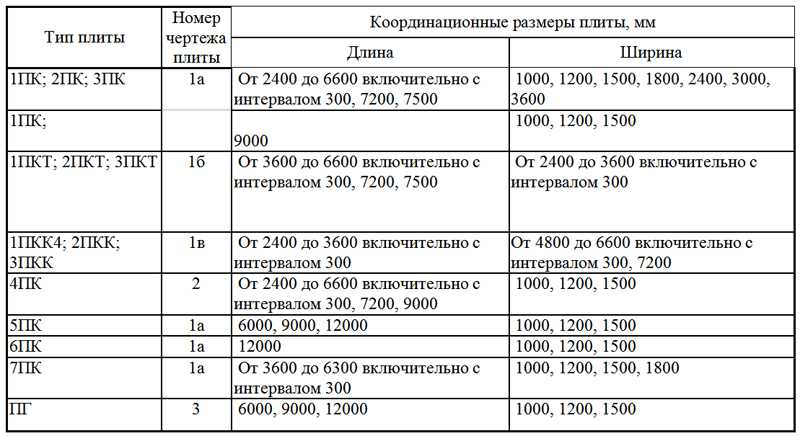

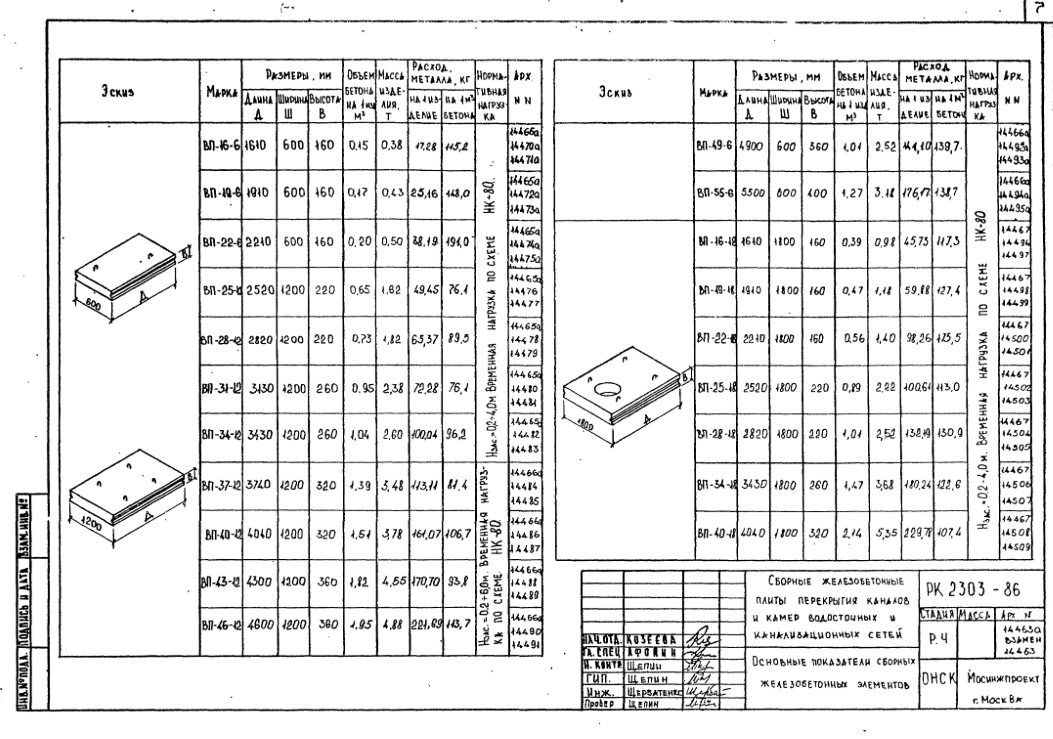

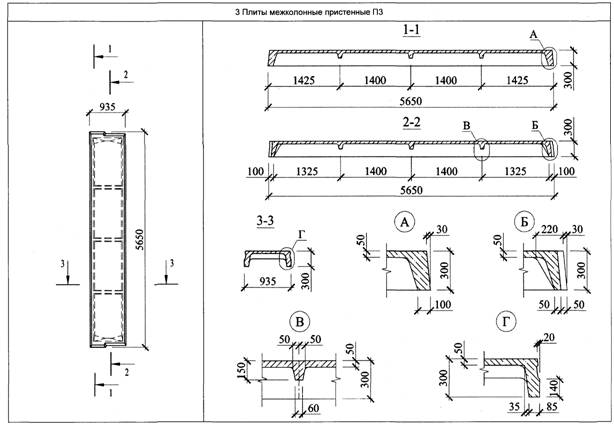

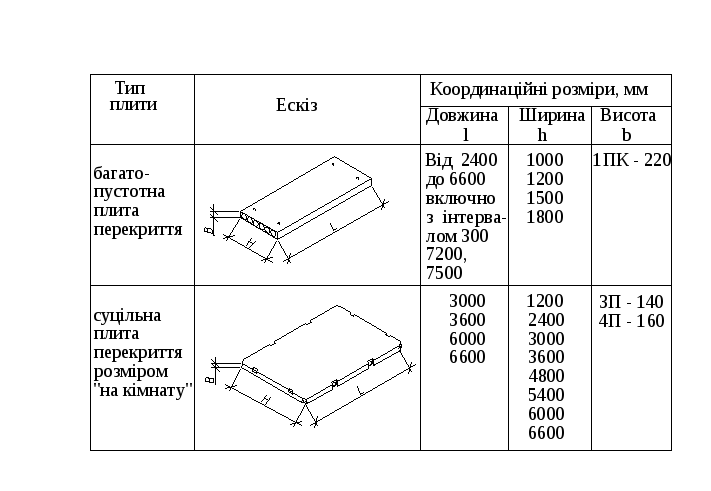

Размер плит перекрытия гост: ГОСТ 26434-85 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

2ПК 60-12 по стандарту: ГОСТ 26434-85

увеличить изображение

Стандарт изготовления изделия: ГОСТ 26434-85

Плита перекрытия 2ПК 60-12 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 2ПК 60-12 означает, что:

1. 2ПК — плита перекрытия с диметром пустот 140 мм,

2. 60 — длина (дм),

3. 12 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

Материалы и производство

Многопустотные плиты перекрытия 2ПК 60-12 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями

СНиП II-28-73.

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 2ПК 60-12 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.

435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Плиты перекрытия 48-12-8 Цена размеры вес ГОСТ

Плита перекрытия ПК 48-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании.

Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 48-12  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 48.12.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

ПК 48-12-6	пк 48.12
ПК 48-12-8	пк 48-12.8
ПК 48-12-10	пк 48.12.12,5
ПК 48-12-12,5	пк 48х12
ПК 48-12-16	пк 48-12. 16



Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край

плиты 48-12 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если следовать надлежащей процедуре расчета толщины плиты, период проектирования значительно сократится, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

• Толщина односторонней плиты
  • 1. Требования к прогибу
  • 2. Требования к изгибу и сдвигу
  • 3. Требования к огнестойкости
• Толщина двусторонней плиты
  • 1. Требования к прогибу
  • 419
  19 односторонней плиты

  Толщина односторонней плиты основана на прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .

  1. Требования к прогибу

  Отдельно из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу. Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

  В противном случае толщина односторонних плит должна быть не менее L/20 для просто поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

  Эти значения можно использовать при условии, что плиты не поддерживают и не крепятся к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

  2. Требования к изгибу и сдвигу

  Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

  Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:

  1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, оцененной на основе требований к прогибу.
  2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли толщина выбранной плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

  Где:

  d: эффективная глубина плиты, необходимая для восприятия момента

  Mu: момент, рассчитанный по нагрузкам

  b: ширина плиты, 1 м (12 дюймов) полосы плиты считается соотношение принимается равным 0,01

  fy: предел текучести стали, МПа

  fc’: прочность бетона на сжатие, МПа

  Процедура проверки толщины плиты на требования к сдвигу следующая следующим образом:

  1. Рассчитать предельный сдвиг от нагрузок, Vu
  2. Рассчитайте расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, которая рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренняя плита и типовая внутренняя плита, уравнение 5.

  Где:

  Vc: прочность бетона плиты на сдвиг

  b: ширина плиты, 1000 мм0003

  Вт: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

  л: пролет плиты

  3. Требования к огнестойкости

  Иногда плита толщины контролируются опасностью передачи тепла во время пожара. Для по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

  При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов , а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

  Толщина двусторонней плиты

  Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

  1. Требования к прогибу

  Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

  Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

  Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

  Процедура проверки адекватности Толщина плиты, выдерживающая силу сдвига, следующая:

  1. Определить учитываемая равномерная нагрузка.
  2. Чек односторонние ножницы
  3. Проверить двухсторонний сдвиг на продавливание

  Если прочность плиты на сдвиг меньше, чем предел прочности на сдвиг, приложенный к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы. Эти стратегии включают в себя:

  1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
  2. Используйте откидную панель для утолщения плиты рядом с колонной.
  3. Добавить поперечную арматуру.

  какая толщина плиты при проектировании зданий? минимальная толщина плиты?

  Содержимое

  Плита представляет собой плоскую секцию, перпендикулярную силе тяжести. Секция плиты помогает передать состояние нагрузки от различных сил на балку, а через нее она будет передаваться на колонны и, наконец, на секцию фундамента. В зависимости от конструктивных соображений здания меняется толщина сечения плиты. Для базового здания первого этажа или строительных конструкций G+1 плита принимается толщиной 5 дюймов с минимумом бетона марки М20 и стали марки Fe415. При расчете сечения плиты в соответствии с нормами принимается общая нагрузка, связанная с гравитационными нагрузками и боковыми нагрузками, и предполагаются комбинации нагрузок в соответствии с указанным сводом правил.

  Толщина плиты

  Существует два типа плит, которые описаны ниже

  1. Односторонняя плита
  2. Двусторонняя плита
  Односторонняя плита

  Односторонняя плита — это сечение, которое обычно используется, если отношение большего пролета к меньшему больше или равно 2 коэффициенту. Причем распределение нагрузки в этом случае будет однонаправленным, а секция плиты опирается на две противоположные стороны.

  Одностороннее поперечное сечение плиты

  Двусторонняя плита

  Двусторонняя плита представляет собой секцию, которая обычно используется, если отношение большего пролета к меньшему меньше 2-кратного коэффициента. В этом случае плита поддерживается со всех четырех сторон, распределение нагрузки будет происходить во всех направлениях одинаково.

  Двустороннее поперечное сечение плиты

  Какая толщина перекрытия в здании для разных этажей?

  Толщина плиты строительной конструкции зависит от различных факторов, таких как количество этажей, общая нагрузка, тип опоры, марка бетона, длина пролета и т. д.,

  После различной толщины плиты мы рассмотрим по стандартам. Пожалуйста, используйте эти значения только в образовательных целях для четкого понимания концепций проектирования перекрытий.

  Минимальная толщина обычно считается равной четырем номинальным размерам крупных заполнителей. Например, если мы возьмем максимальный размер крупного заполнителя 20 мм, тогда мы должны взять минимум 4X20 = ​​80 мм в соответствии с положениями кодекса IS.

  Примечание: В зависимости от различных соображений конструкции здания толщина плиты варьируется.

  С. №	Количество этажей	Высота здания в метрах	Толщина плиты
  1	Земля	3 м	100 мм
  2	Г+1	6м	125 мм
  3	Г+2	9м	125 мм
  4	Г+3	12 м	150 мм
  5	Г+4	15м	150 мм
  6	Г+5	18 м	150 мм
  7	Г+6	21м	180 мм
  8	Г+7	24 м	180 мм
  9	Г+8	27 м	Зависит от различных факторов
  10	Г+9	30 м	Зависит от различных факторов

   Толщина плиты для различных этажей здания объясняется на канале YouTube с подробным объяснением, нажмите здесь, чтобы увидеть.

  Выводы по толщине перекрытий в здании для различных этажей

  Итак, поясняемые понятия относятся к толщине перекрытий для различных этажей от первого этажа до G+9 проектов зданий. Для одноэтажного здания высотой 3 м минимальная толщина перекрытия составляет 100 мм, для двухэтажного здания высотой 6 м минимальная толщина составляет 125 мм, для трехэтажного здания высотой 9 м минимальная толщина составляет 125 мм, для четырех, пяти, шестиэтажное здание высотой 12 м, 15 м, 18 м минимальная толщина перекрытия в здании составляет 150 мм, для семи и восьмиэтажного здания высотой 21 м и 24 м минимальная толщина принимается равной 180 мм, а для остальных этажей толщина будет изменяется в зависимости от различных соображений конструкции здания.

  Размеры колонн для разных этажей описаны в моем предыдущем посте, нажмите здесь, чтобы прочитать.
