Виды и размеры пластиковых труб для канализационной системы
06.10.2017 (обновлено: 09.06.2020)
Для устройства автономной и централизованной системы канализации используются различные трубы. Наибольшее распространение получили чугунные, металлические и пластиковые трубы. Ранее чугун считался долговечным и надежным материалом, но сейчас в квартирах, частных домах, офисных помещениях и на промышленных объектах устанавливают трубы ПВХ и сходных материалов.
Виды пластиковых труб
Под пластиковыми канализационными трубами подразумевают изделия, выполненные из полимеров (органических материалов) в соответствии с требуемыми стандартами (ГОСТ и др.). Выделяют 4 вида пластиковых канализационных труб:
Полиэтиленовые. Наиболее распространенный вариант, доступный по цене. Могут выдерживать значительное давление – возможно использование в системах с принудительных канализаций. Благодаря стойкости материала к перепадам температур трубы используются как для надземного, так и подземного монтажа (рабочий диапазон -40…+40 C).
Из минусов можно отметить низкую устойчивость к высоким температурам, поэтому недопустима эксплуатация в случае слива горячей воды. Соединение выполняется встык при различии в диаметре, сваркой и фитингами.
ПВХ. Применяются для устройства бытовой канализации. Отличаются стойкостью к относительно высоким температурам (до +90 C). Из преимуществ можно отметить устойчивость к агрессивным средам (чистящие и моющие средства, бытовая химия). Отсутствие электропроводимости и простота соединение делают данные трубы лучшим вариантом для устройства канализации в коттедже или многоквартирном доме.
Пропиленовые (полибутеновые). Главными преимуществами считаются стойкость к высоким температурам (до +100 C) и давлению в системе (порядка 20 атм). Пропиленовые трубы нашли применение в системах ГВС, автономной и централизованной канализации на объектах гражданского и промышленного строительства. Соединение выполняется либо сваркой горячим воздухом, либо с помощью фитингов.
Металлополимерные (PEX). Данные трубы благодаря применению алюминия в конструкции отличаются стойкостью к коррозии, химической стойкостью (в установленных пределах по отношению к кислым или щелочным средам). Долговечные, но относительно хрупкие.
К отдельному виду пластиковых труб можно отнести гофрированные полиэтиленовые изделия. Они выполняются из 2- слоев ПЭ – внутреннего гладкого и внешнего гофрированного. Благодаря гофре обеспечивается возможность монтажа на сложных участках, а также на трассах прокладки канализации глубиной до 20м.

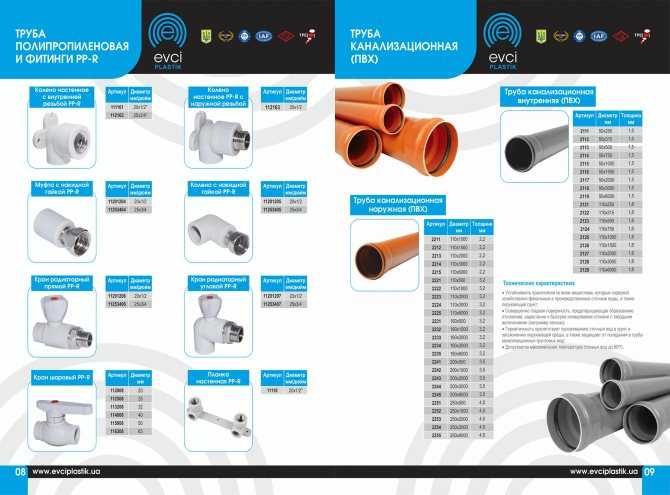

Размеры пластиковых труб для канализации
Размер канализационной трубы (внутренний и внешний диаметр) подбирается исходя из проектной документации и требований к конкретному объекту. Различают внешнюю и внутреннюю разводку канализационных труб в жилых домах. Так, для устройства канализации внутри здания применяют трубы диаметром 16-50 мм, для внешней – до 110 мм.
В зависимости от материала труб большинство производителей предлагают следующие типоразмеры:
- Полиэтилен – 10-1000 мм.
- ПВХ – 16-500 мм.
- Пропилен – 16-110 мм.
- PEX – 16-63 мм.
При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:
- Кухонный слив – 32–50 мм.
- Слив из ванной комнаты с каждой точки – 50 мм.
- Слив из моечного оборудования – 25 мм.
- Подвод труб к стояку – 50–75 мм.
- Фекальный сток – 110 мм.
- Центральный стояк – 110–160 мм.
- Вывод в наружный слив – 110–160 мм.
- Наружный слив с отводом из бани – 160–200 мм.
- С выводом из бассейна – 20–30 см.
- Городские канализационные коммуникации – 30–50 см.
Особенности маркировки пластиковых труб
Все пластиковые трубы имеют маркировку на внешней стороне, указываемую с заданной периодичностью – как правило, 1-1,5 м. В маркировке указывается вид (тип), материал, толщина стенок и наружный диаметр.
При этом диаметр в зависимости от производителя может указываться как в сантиметрах, так и дюймах.
Подбор пластиковых труб по размерам
При выборе пластиковых труб для канализации обычно ориентируются на внутренний, а не наружный диаметр. В зависимости от количества подключенных абонентов в частном доме или квартире диаметр труб может быть от 25 до 300 мм. Так, для ванной, душевой кабины, биде достаточно изделий диаметром 50 мм, для унитаза – 110 мм, техники (посудомоечная, стиральная машина) – 25 мм при условии отдельной проводки и врезки в стояк. Для центрального стояка диаметр канализационных труб составляет 110 мм.
Отдельно выделяют трубы для наружной канализации в частном доме (до 160 мм в зависимости от количества абонентов), бани и сауны (до 200 мм), бассейна (до 300 мм). При подборе канализации всегда учитывают суточный расход воды (количество человек) и число подключений в систему.
10, 16, 50, 70, 75, 90 мм, видео-инструкция по монтажу своими руками, большого диаметра, таблица, маркировка, фото и цена
Статьи
По каким нормативным документам производятся полимерные трубы? Какие именно пластики применяются для их изготовления? Наконец, какие диаметры пластиковых труб предусмотрены действующими российскими стандартами? Попробуем ответить на эти вопросы.

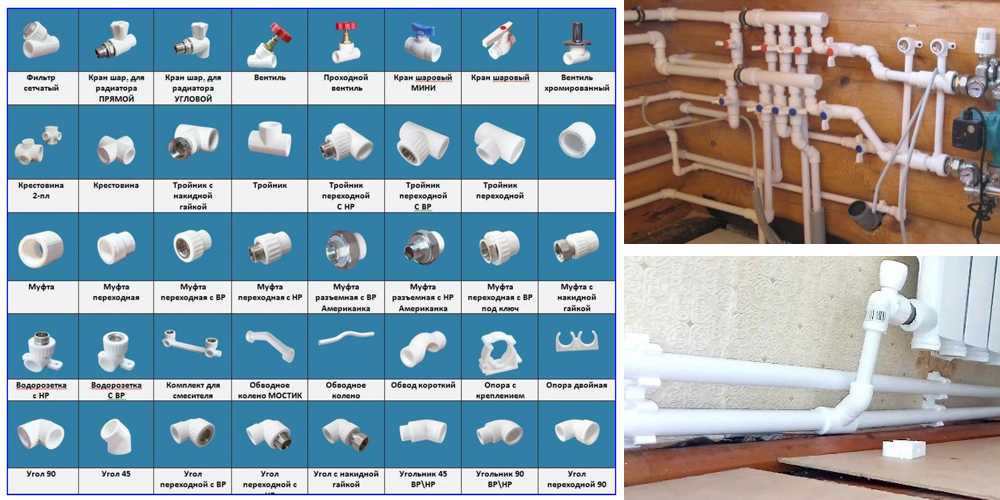

Водомерный узел. Разводка выполнена полимерными трубами.
Перечень
Для начала разберемся с перечнем материалов.
- Поливинилхлорид используется для изготовления напорной и безнапорной канализации. Водопроводные трубы из этого полимера не получили большого распространения ввиду сочетания хрупкости и низкой (не более 60С) рабочей температуры.
- Полиэтилен применяется преимущественно для прокладки напорных водопроводов холодного водоснабжения. Ограничения по температуре для этого полимера еще жестче, чем для ПВХ: полиэтилен начинает размягчаться уже при 45 — 50 градусах.
Обратите внимание! Использующиеся в качестве канализационных коллекторов пластиковые трубы большого диаметра — это преимущественно тот же полиэтилен.
- Полипропилен, напротив, весьма термостоек. Диапазон рабочих температур до +95С позволяет использовать его для отопления и горячего водоснабжения. Кроме напорных трубопроводов, пластик используется для сооружения систем канализации.
- Сшитый полиэтилен тоже применяется для этих целей: образование поперечных связей между молекулами полимера радикально меняет его физические свойства
Кроме напорных трубопроводов, пластик используется для сооружения систем канализации.Труба из сшитого полиэтилена и устройство фитинга для нее.
Стандарты
Таблица диаметров пластиковых труб, предназначенных для водопроводов, систем отопления, напорной канализации и т.д., содержится в ГОСТ 52134-2003.
А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера — 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.
Вернемся к ГОСТ 52134-2003. Согласно документу, маркировка пластиковых труб для напорных трубопроводов может включать:
- Максимально допустимое рабочее давление при температуре 20С. Оно обозначается буквами PN и указывается в атмосферах.
- Параметр SDR, описывающий отношение наружного диаметра к толщине стенки. Чем выше его значение, тем меньшей прочностью на разрыв обладает трубопровод.
- Сами наружный диаметр и толщину стенки.
- Указание на материал, из которого произведено изделие. Как правило, используется следующая система обозначений:
Оно обозначается буквами PN и указывается в атмосферах.| Обозначение | Расшифровка |
| PE (ПЭ) | Полиэтилен |
| PVC-U (НПВХ) | Непластифицированный поливинилхлорид |
| PP-R (ПП-Р, или ПП тип 3) | Полипропилен рандомсополимер |
| PE-X (ПЭ-С) | Сшитый полиэтилен |
Пример маркировки.
Обратите внимание! Это неполный перечень описываемых стандартом материалов. Мы намеренно опускаем экзотику вроде хлорированного поливинилхлорида или полибутена — просто потому, что шансы встретить их в строительном магазине стремятся к нулю.
Итак, перейдем к размерам. Увы, нам придется лишь обозначить их границы, а не приводить полный перечень.
Поливинилхлорид
Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный — 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.
Обратите внимание! Приведенный в стандарте сортамент не означает, что вся присутствующая на российском рынке продукция будет в точности соответствовать указанным в нем размерам. Мало того, что многие специфические изделия производятся по ТУ, не стоит забывать про импорт. К примеру, пластиковая труба 70 мм документом не предусмотрена; однако китайские поставщики предлагают ее.
Полиэтилен
Как уже говорилось, этот полимер массово применяется для прокладки магистральных водопроводов.
Прокладка магистрального водопровода полиэтиленом.
Помимо диэлектрических свойств и исключительной стойкости к агрессивным средам, полиэтилен удобен тем, что сохраняет эластичность при отрицательных температурах.
Подвижки грунта, образование в трубопроводе ледяной пробки и прочие неприятности, фатальные для стали и чугуна, в этом случае вызовут лишь временную деформацию с возвратом к прежним размерам и геометрии после устранения вызвавшего ее фактора.
Что с размерами?
- Минимальный диаметр — 16 мм. Максимальный — 1600.
- Толщина стенки варьируется от 2 до 61,5 мм.
Полипропилен
Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер — опять-таки 1600. Толщина стенки — от 1,3 до 61,2 мм.
Сшитый полиэтилен
Диаметр варьируется от 10 до 250 миллиметров, стенки могут иметь толщину от 1,3 до 34 мм.
Области применения
А теперь давайте вернемся в более практическую сферу. Какие размеры стоит использовать при сооружении своими руками систем водоснабжения, отопления или канализации?
Водоснабжение, отопление
- Пластиковая труба 16 мм используется для подключения одного — трех сантехнических приборов (смесителей, душевых кабин, бачков унитазов и т.
- 20 мм достаточно для разводки водоснабжения по коттеджу с 4-6 сантехническими приборами и для работы системы отопления с принудительной циркуляцией, обслуживающей дом с площадью до 100 м2.
- 25 мм используются в качестве стояков отопления и водоснабжения в домах этажностью не более 5.
- Диаметр 32 мм характерен для стояков в домах большой этажности и для розливов водоснабжения и отопления при небольшом количестве квартир.
- 40 мм — розлив в многоквартирном доме или в коттедже с гравитационной (самотечной) системой отопления.
Канализация
Для безнапорных сточных систем характерно следующее распределение размеров:
- Пластиковая труба 50 мм используется для подключения 2 — 3 умывальников, моек, душевых кабин и т.д. Короче говоря, любых сантехнических приборов, за исключением унитазов.
Разводка канализации под ванну, умывальник и стиральную машинку выполнена 50-миллиметровой трубой.
Важно: для подключения одновременно используемых ванны и душевой кабины используется пластиковая труба 75 мм и выше. С чем связана инструкция? С тем, что при сливе полной ванны 50-миллиметровая канализация будет заполнена; о нормальном стоке из душевой кабины речь идти не будет.
- Пластиковая труба 90 мм используется сравнительно редко, преимущественно — для подключения инсталляций подвесных унитазов. А вот 110-миллиметровая, напротив, крайне востребована: этот диаметр применяется для подключения унитаза, прокладки стояков канализации и лежневок (горизонтальных веток, объединяющих стояки).
- 150 — 600 мм используются в качестве выпуска на колодец и для транспортировки стоков между колодцами.
- Диаметр от 600 мм характерен для коллекторов, объединяющих стоки целого района города.
На фото — прокладка полиэтиленового канализационного коллектора.
Заключение
Надеемся, что наш материал поможет читателю подобрать оптимальное решение для монтажа коммуникаций в своем доме или квартире.
Как всегда, видео в этой статье предложит дополнительную информацию. Успехов!
Поделитесь:
Статьи по теме
Все материалы по теме
Все, что вам нужно знать о размерах труб из ПВХ (размеры)
Трубы из поливинилхлорида (ПВХ) предлагают самые простые по своим характеристикам, универсальные, долговечные и доступные трубы для водопровода, строительства, дренажа и вентиляции.
Как только вы решите обратиться к лучшему производителю труб из ПВХ, вы, возможно, запутаетесь в разнообразии номеров и размеров. К счастью, чтобы узнать о различных типах и размерах (размерах) труб из ПВХ, требуется пара минут.
Содержание
- 1 Размер труб из ПВХ (толщина): Таблица 40 и Таблица 80
- 2 Расчет толщины труб из ПВХ
- 2.1 Шаг 1
- 2.2 Шаг 2
9.03011 1 2.4 Шаг 4
- 8.1 Загрузка ресурсов, как показано ниже
Одним из способов определения размеров труб из ПВХ является анализ их толщины. Здесь трубы делятся на две основные категории. Это трубы из ПВХ сортамента 40 и графика 80.
Разница заключается в толщине стенки трубы. Трубы из ПВХ сортамента 40 имеют более тонкие стенки, чем их аналоги сортамента 80. Если вы столкнулись с определенным номером графика, отличным от стандартных 40 или 80, знайте, что чем больше количество, тем толще стенка трубы.
Более толстые стенки удобны для применения в различных условиях давления и температуры. Чтобы помочь вам сделать правильную покупку, на трубах из ПВХ напечатаны или вышиты их график и рейтинг в фунтах на квадратный дюйм (PSI).
Итак, для вашего применения нужна более толстая труба из ПВХ или вам нужен относительно более тонкий ПВХ?
Расчет толщины труб из ПВХФормула, используемая для расчета толщины стенки трубы, довольно проста. Это метод определения размеров стенки трубы.
Шаг 1
Расположите линейку или измерительную ленту над отверстием трубы из ПВХ.
Шаг 2
Измерьте диаметр трубы от самой высокой точки внешней стены до нижней части внешней стены.
Запишите это на листе бумаги.
Шаг 3
Измерьте диаметр от самой высокой внутренней стенки до нижней внутренней стенки. Запишите это число на листе бумаги.
Шаг 4
Подставьте два числа в следующую формулу:
Результат: (диаметр внешней стенки – диаметр внутренней стенки)/2. Полученное число и есть толщина стенки трубы.
Длина трубы из ПВХДругим ключевым фактором, который следует учитывать при выборе размеров ПВХ, является длина. Какова номинальная длина труб ПВХ?
Номинальная длина любой трубы из ПВХ составляет 30 футов. Это идеальная длина для большинства применений.
Вам решать, как начать резать или обрезать трубы из ПВХ, чтобы они идеально подходили для желаемого применения.
Трубы из ПВХ с номинальным классом или ПВХ SDR Типы труб из ПВХ с маркировкой «Класс» (сокращенно «CL») соответствуют номинальному давлению трубы.
Таким образом, трубы из ПВХ класса 200 рассчитаны на давление воды 200 фунтов на квадратный дюйм. Труба из ПВХ класса 315 рассчитана на давление воды 315 фунтов на квадратный дюйм. Прочность трубы ПВХ с маркировкой CL напрямую связана с номинальным давлением. Качественные трубы «Cl» имеют класс 125, класс 160, класс 200 и класс 315.
Наиболее популярны из них Cl 200 и Cl 315. Труба Cl 125 продается как недорогая труба для использования в ответвлениях спринклеров для тех, для кого низкая цена – это все. Он имеет очень тонкую стенку и легко ломается, если с ним не обращаться осторожно или если его не порезать инструментом для копания.
Во всех сценариях труба из ПВХ размером 1/2″ доступна только в SCH 40. Это часто связано с более тонкой стенкой 1/2″. Тем не менее, не рекомендуется использовать 1/2-дюймовую трубу из ПВХ, за исключением случаев, когда вам следует использовать SCH 40. Иногда вы можете найти 1/2-дюймовую трубу из ПВХ Cl 125 в магазинах со скидками благодаря очень низкой цене.
Очевидно, что система классов более логична для маркировки труб, так как сразу видно, насколько прочная труба указана на этикетке. К сожалению, более запутанная система «SCH» укоренилась в отрасли, и на сегодняшний день она более предпочтительна.
Вес трубы из ПВХДругим важным параметром, который следует учитывать, является вес трубы из ПВХ. Насколько тяжелая или легкая труба будет определять, подходит ли она для вашего применения.
Самый простой способ узнать вес трубы — использовать таблицу веса ПВХ. Из таблицы вы сможете найти приблизительный вес вашей трубы из ПВХ.
Еще один метод – использовать онлайн-калькулятор веса труб из ПВХ.
Размеры труб из ПВХ указаны ниже:
Таблица размеров труб из ХПВХ и ПВХ — График 40| Номинальный размер трубы | Внешний диаметр | Минимальная толщина стенки | Номинальный внутренний диаметр | Вес (фунт/100 футов) | |
| (дюймы) | (дюймы) | (дюймы) | (дюймы) | ПВХ | ХПВХ |
| 1/2 | 0,84 | 0,109 | 0,622 | 16 | 17 |
| 3/4 | 1,05 | 0,113 | 0,824 | 21 | 23 |
| 1 | 1. 315 | 0,133 | 1,049 | 32 | 34 |
| 1 1/4 | 1,66 | 0,14 | 1,38 | 43 | 46 |
| 1 1/2 | 1,9 | 0,145 | 1,61 | 51 | 55 |
| 2 | 2,375 | 0,154 | 2,067 | 68 | 74 |
| 2 1/2 | 2.875 | 0,203 | 2,469 | 107 | 118 |
| 3 | 3,5 | 0,216 | 3,068 | 141 | 154 |
| 4 | 4,5 | 0,237 | 4.026 | 201 | 220 |
| 5 | 5,563 | 0,258 | 5.047 | 273 | |
| 6 | 6,625 | 0,28 | 6.065 | 353 | 386 |
| 8 | 8,625 | 0,322 | 7,981 | 539 | 581 |
| 10 | 10,75 | 0,365 | 10. 02 | 755 | 824 |
| 12 | 12,75 | 0,406 | 11,938 | 1001 | 1089 |
| 14 | 14 | 0,438 | 13.124 | 1180 | |
| 16 | 16 | 0,5 | 15 | 1543 | |
| Номинальный размер трубы | Внешний диаметр | Минимальная толщина стенки | Номинальный внутренний диаметр | Вес (фунт/100 футов) | |
| (дюймы) | (дюймы) | (дюймы) | (дюймы) | ПВХ | ХПВХ |
| 1/2 | 0,84 | 0,147 | 0,546 | 20 | 22 |
| 3/4 | 1,05 | 0,154 | 0,742 | 27 | 30 |
| 1 | 1,315 | 0,179 | 0,957 | 41 | 44 |
| 1 1/4 | 1,66 | 0,191 | 1,278 | 52 | 61 |
| 1 1/2 | 1,9 | 0,2 | 1,5 | 67 | 74 |
| 2 | 2,375 | 0,218 | 1,939 | 95 | 102 |
| 2 1/2 | 2,875 | 0,276 | 2,323 | 145 | 156 |
| 3 | 3,5 | 0,3 | 2,9 | 194 | 209 |
| 4 | 4,5 | 0,337 | 3,826 | 275 | 305 |
| 5 | 5,563 | 0,375 | 4,813 | 387 | |
| 6 | 6,625 | 0,432 | 5,761 | 542 | 582 |
| 8 | 8. 625 | 0,5 | 7,625 | 805 | 883 |
| 10 | 10,75 | 0,593 | 9,564 | 1200 | 1309 |
| 12 | 12,75 | 0,687 | 11376 | 1650 | 180 |
| 14 | 14 | 0,75 | 12,5 | 1930 | |
| 16 | 16 | 0,843 | 14.314 | 2544 | |
Всегда нужно покупать ПВХ нужного размера для любого применения. Например, негабаритный ПВХ может не идеально вписываться в структуру вашего здания. Читайте дальше, поскольку мы расскажем вам обо всем, что влечет за собой размеры и размеры труб из ПВХ.
ПВХ сортамента 40 и ПВХ сортамента 80: в чем разница?
Загрузка ресурсов, как показано ниже
РАЗМЕРЫ ПВХ ТРУБ PDF
