Размер дымохода для газового котла: Диаметр дымохода для газового котла: особенности расчёта

Где разместить?

Сделать дымоход для котла разрешается внутри дома или снаружи. Оба варианта имеют свои преимущества и недостатки, показанные в таблице:

Размеры конструкции

Установка дымохода проводится с учетом требования Горгаза или Облгаза к его высоте и сечению:

• Дымоотвод должен возвышаться над коньком крыши дома на 0,5 м, если находится к нему ближе, чем 1,5 м. Если отступ от 1,5 м до 3 м, высота их совпадает. Когда расстояние еще больше, линия вышины дымохода находится на прямой, отходящей от конька под 10° вниз.

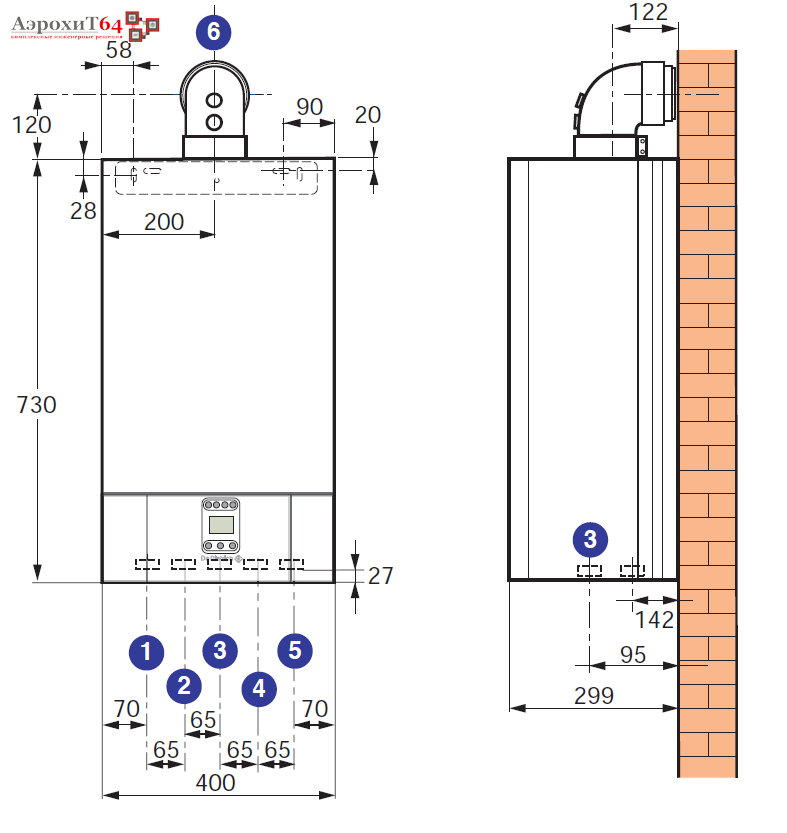

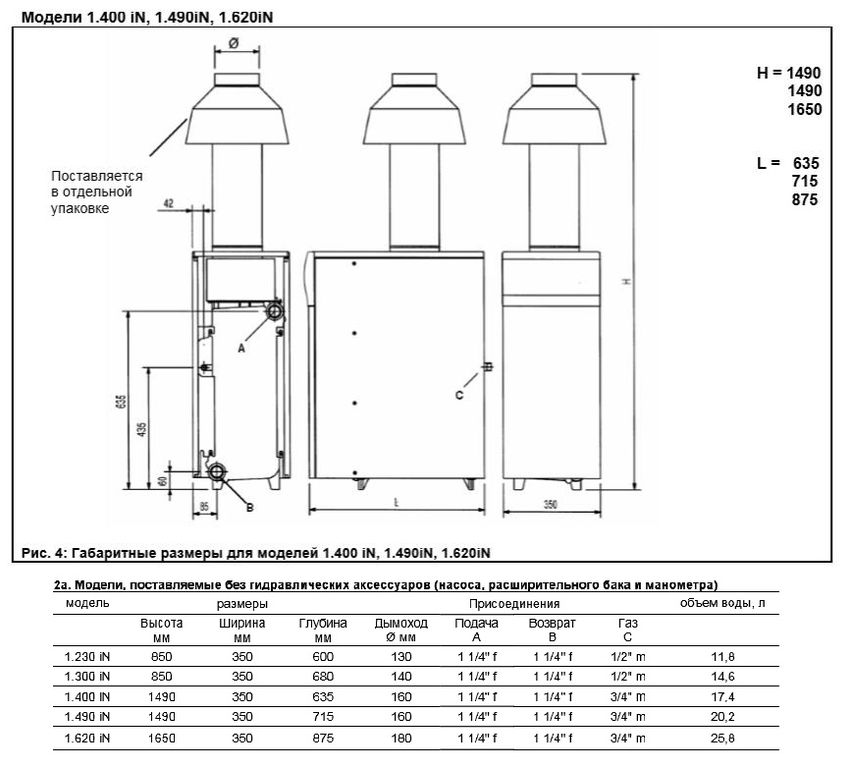

• Размеры дымохода для газового котла определяют после приобретения изделия. Полезное пространство внутри кирпичного колодца (площадь сечения умноженная на высоту) должно превышать объем камеры сгорания. Информацию можно получить из технического паспорта.
• Сторону канала делают кратной размеру кирпича с учетом швов. Часто выбирают 20×20 см (¾×¾ камня), чтобы в случае необходимости легко было провести гильзование.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Как сделать кладку?

Чтобы сложить кирпичный дымоотвод используют материалы определенных марок. Применяют полнотелые керамические кирпичи с прочностью М200 или М250, огнестойкостью класса А или Б и морозоустойчивостью F300. Стенки дымохода делают не тоньше, чем полкирпича. Внутренняя часть канала должна быть гладкой, к шероховатым стенам сильнее цепляется сажа.

Лучше купить готовые жаростойки смеси для кладки. Но они не дешевы. В целях экономии можно использовать приготовленные своими силами растворы:

• Камни трубы на крыше скрепляют цементным раствором со специальными присадками для усиления прочности и кислотоустойчивости.
• Внутри здания замешивают раствор на основе глины и песка (процентное соотношение зависит от жирности глины). Такая смесь считается жаростойкой.

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

• Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
• Наличие неутепленных участков дымохода (например, чердак).
• Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Лучше не экономить на дымоотводе и сделать в кирпичную конструкцию вкладыш из керамики или нержавеющей стали.

Заключение

Требования по приему в эксплуатацию кирпичных дымоходов к котлам на газе очень строгие и относительно часто меняются в сторону ужесточения. При обнаруженных нарушениях инспектор газовой службы не примет работу и придется все переделывать. Поэтому важно перед началом монтажа узнать актуальную информацию, соблюдать все нормы и не затягивать строительство.

Кирпичный дымоход для газового котла: кладка своими руками

Благодаря отличным эксплуатационным качествам и высокой эффективности, котлы, работающие на природном газе, получают все большее распространение. При монтаже такого оборудования необходимо обеспечить отвод продуктов сгорания. Кирпичный дымоход для газового котла один из вариантов. Рассмотрим особенности его конструкции и требования, предъявляемые к нему работниками газовой службы и пожарного надзора.

Также в помощь вам видео в этой статье:

Чем отличается дымоход газового котла от котла твердотопливного

Основная задача любого дымохода — отвести отработанные газы и поддержать тягу необходимую для поступления воздуха в зону горения. При сгорании как твердого топлива, так и газа, образуются в основной массе  двуокись углерода (углекислый газ) и пары воды.

Также в дыму присутствую другие примеси (чаще всего вредные)  и частицы несгоревшего топлива (сажа). Но все-таки к дымоходам для газовых котлов предъявляются особые требования. Расскажем почему.

Безопасность

При правильно отрегулированной горелке наличие примесей в уходящих газах минимально. Поэтому дымоходы газового котла загрязняются меньше. Но осматривать и чистить их нужно гораздо чаще. Дело в том, что отсутствие тяги может привести к более тяжелым последствиям, чем у твердотопливных котлов.

1. Неполное сгорание топлива приводит к образованию ядовитого угарного газа. Изменение настроек горелки может произойти и из-за уменьшения тяги. Причем в отличие от твердотопливного котла это трудно заметить. Дым от газа чистый и незаметный, запаха гари в помещении может и не быть.
2. Погасание пламени может вызвать накопление газа в помещении и последующему взрыву (особенно при неисправной  или отключенной автоматике безопасности). Во многих моделях котлов проконтролировать отсутствие пламени можно только индикаторам, сам горелка чаще спрятана внутри кожуха.

Поэтому дымоход для газового котла из кирпича должен иметь конструкцию, которая позволяет легко проводить их осмотр и очистку. Также к дымоходам газовых котлов предъявляют и особые требования по пожаробезопасности. Причина та же — возможное накопление газа в помещениях.

Если перегрет кирпичный дымоход для твердотопливного котла  или через его дефекты проникли искры, в обычном помещении могут загореться обстановка и строительные конструкции, то в случае наличия газа слово «могут» неприменимо. Вероятность пожара или взрыва возрастает в десятки раз.

Особые условия работы

Еще одна особенность дымоходов газовых котлов — возможное образование конденсата на поверхностях. При сгорании обычного топлива водяных паров образуется меньше, а температура на срезе дымовой трубы выше точки росы. Для газового оборудования это условие соблюдается не всегда.

Отметим, что некоторые модели котлов предполагают специальное снижение температуры отходящих газов (например, Vitocond). Таким способом повышается использование тепла от сгорания топлива.

Если вы видите в рекламе что коэффициент полезного действия больше 100 % (что противоречит законам термодинамики) то, скорее всего, имеете дело именно с такой конструкцией. Нереальная цифра связана с применением методики расчета КПД, в которой не учитывается пониженная температура дымовых газов.

Конденсат вызывает накопление влаги в материалах, из которых сделаны дымоходы, что приводит к их разрушению. Части трубы находящиеся вне помещения разрушаются зимой еще быстрее — вода замерзает, лед вызывает трещины.

Второй неприятный фактор, связанный с конденсатом — разрушение материалов от химических веществ. Углекислый газ растворяется в воде, образуя слабую, но все же кислоту. При повышенном содержании серы в сжигаемом газе образуется уже более агрессивная среда (про действие серной кислоты знают все).

Поэтому дымовые трубы для газовых котлов должны иметь устройства для отвода конденсата. Материалы для устройства трубы должны быть устойчивыми не только к повышенной температуре, но и к воздействию влажности и агрессивных веществ.

Кирпич может работать в таких условиях недолго, поэтому часто дымоход газового котла имеет внутри стальную или керамическую гильзу. Допустимый вариант — оштукатуренный специальными смесями кирпич.

Теперь остановимся подробнее, что нужно учесть при строительстве кирпичного дымохода для газового котла, чтобы он был безопасным и долговечным, а при приемке соответствующими службами не возникало вопросов.

Сечение дымохода

Дымоход газового котла должен обеспечивать полный отвод продуктов сгорания. Поэтому площадь его поперечного сечения оговаривается в инструкции котла. Если такой информации нет, то следует брать исходя из нормы не более 5,2 квадратных сантиметров  на киловатт мощности. Больше можно, меньше нельзя.

Совет. Можно также ориентировать по площади выхода котла, оно не может быть меньше допустимого.

Геометрическая форма выбирается такой, чтобы площадь контакта конструкции с газами была минимальной. В идеале круг, но по технологическим причинам для кирпича чаще выбирают прямоугольник. Также часто применяю вариант, когда вокруг круглой гильзы возводят кирпичную прямоугольную коробку.

Это уменьшение площади контакта с газами нужно по двум причинам:

1.  Уменьшается теплоотдача от дыма к конструкции. Труба нагревается меньше, следовательно, она более безопасна в пожарном плане. Также, чем больше температура дымовых газов, тем меньше в них образуется конденсата.
2. Улучшается тяга. Хотя сопротивление потоку из-за образования завихрений у стенок минимально, но и эта небольшая величина важна.

Кроме того для сечения трубы существуют еще два ограничения:

1. Не допускается расширение и сужение трубы на всей ее протяженности;
2. Если труба прямоугольного сечения, то соотношение сторон не более одного  к двум.

Толщина стенок

Как уже говорилось выше, устройство дымохода из кирпича для газового котла должно быть таким, чтобы теплопередача через стенки была минимальной. Керамика сама по себе имеет неплохие теплоизоляционные свойства, как показывает практика (даже не прибегая к расчетам), кладки в полтора-два кирпича достаточно. Но учтите, при проходе через сгораемые конструкции толщина должна увеличиваться. Об этом чуть ниже.

Форма дымохода

Для того чтобы устройство кирпичного дымохода для газового котла  минимально создавало сопротивление потоку газов он должен иметь минимальное количество изгибов. Для котлов без устройств принудительного наддува воздуха или дымососов (исключая канал через который котел присоединяется к дымоходу), труба вообще должна быть строго вертикальна.

Перечислим все требования к форме дымохода:

1. Количество изгибов не больше трех.
2. Отклонение от  оси не разрешается более чем на один метр.
3. Уклон не должен быть более 30 градусов.
4. Не допускаются уклоны вниз.
5. Диаметр закруглений должен быть больше диаметра трубы.

Все эти требования понятны — поток газов должен двигаться исключительно вверх, устройство дымохода для газового котла из кирпича не допускает участки со снижением.

Высота дымохода

Чем больше она будет, тем лучше тяга дымохода. Конечно, для частного дома строить вариант заводской трубы не стоит, особенно если котел с наддувом или дымососом. Правила требуют, чтобы труба была выше кровли на 1 метр.

Если крыша скатная, то вот  инструкция по подбору минимальной высоты:

1. если труба ближе полтора метра к коньку — то 0,5 метра;
2. если труба дальше, но не более чем на три метра — можно делать вровень с коньком;
3. при большем расстоянии разрешается снижать трубу до такой высоты чтобы ее верхняя точка составляла с коньком угол к горизонтали не более 10 градусов.

Подключение других отопительных приборов к трубе газового котла

Дымоходы из кирпича для твердотопливных котлов  позволяют одновременное подключение к себе нескольких отопительных устройств (котла, камина, печи). Для газовых котлов такой подход недопустим.

Даже если хватает сечения дымохода, это запрещено в связи с тем, что через канал дымового хода возможно проникновение газа в другие помещения. Если не хотите украшать крышу несколькими трубами, то просто сблокируйте их в одной общей облицовке.

Поверхность внутренних стенок

Для того чтобы исключить налипание сажи и опять же улучшить условия удаления дыма поверхность внутри дымохода должна быть максимально гладкой. Поэтому состав для оштукатуривания труб без гильз не должен иметь крупных заполнителей. Затирать свежеуложенную на поверхность смесь следует максимально качественно.

Проход через перекрытия и кровлю

Тут устройство дымохода для газовых котлов из кирпича подчиняется тем же требованиям, что и к обычным дымовым трубам.

1. При проходе через перекрытие из сгораемых материалов должна быть обеспечена разделка (утолщение внешнего размера трубы) на расстояние не менее 250 мм. Допускается уменьшить этот размер до 150 мм, если использовать тепловую защиту из асбеста и стали.
2. При проходе через несгораемые перекрытия должен быть обеспечен зазор не менее 100 мм.
3. На выходе дымохода через кровлю из листовых материалов, в месте прохода трубы делается фартук из жести или подобного материала, отстоящий от ее периметра не менее чем  на 100 мм для несгораемых кровельных покрытий (асбестоволокнистые листы, черепица и т. п.) и 250 мм для горючих (ондулин, мягкие покрытия на основе битума). Также не менее 25 см должно быть расстояние до деревянных элементов стропильной конструкции и обрешетки.

На оголовке дымохода желательно устанавливать дефлектор. Он обеспечит увеличение тяги и защитит канал трубы от влаги  и попадания посторонних предметов.

Совет. Дефлектор или козырек дополнительно нужен еще и потому, что почему-то птицы не только привыкли отдыхать на оголовках труб, но и засорять их своим пометом. Часто причиной уменьшения тяги  трубы является уставшая, отравившаяся ворона или голубь, упавшие внутрь, и естественно не способные выбраться.

Дополнительные устройства на дымоходе для газового котла

Итак:

• Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте

• Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).
• Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

1. Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.
2. Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.
3. На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.
4. Все стыки должны быть герметичными.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

• В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
• Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
• Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
• Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
• Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
• Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
• Устанавливаем люк для чистки трубы.
• Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
• Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
• Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
• Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
•  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
• Подходя к кровле здания, снова переходим на цементный раствор.

• Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

• Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Рекомендации по вентиляции котла

При замене котла необходимо учитывать, следует ли повторно использовать существующий дымоход и дымоход. Хотя большинство установок работают без проблем, вы должны принять во внимание несколько мер предосторожности.

Дымоход какой категории?

Чтобы снизить затраты на установку, установщик и проектировщик решили повторно использовать существующую дымовую трубу категории III, что означало, что это был дымоход с положительным статическим давлением без конденсации.Для нового котла требовалась категория I, в которой отсутствовала конденсация с отрицательным статическим давлением. Примерно через два отопительных сезона дымоход категории III сам по себе разрушился, потому что он не был рассчитан на работу в неблагоприятных условиях. Это было похоже на то, что после употребления пиво выжимают из банки. Это был правовой беспорядок и могла быть опасная ситуация. Дымоход пришлось заменить целиком за счет установщика и проектировщика. Если вы повторно используете существующий дымоход, проверьте правильность его размера и категории.Ниже приводится список категорий дымовых газов, которые используются для удаления воздуха из котлов.

Категории дымовых газов

• Категория I Устройство работает с отрицательным статическим давлением на выходе при температурах выше температуры конденсации. Типичный диапазон КПД 78% — 83%.
• Устройство категории II работает с отрицательным статическим давлением на выходе при температуре конденсации или ниже. Типичный диапазон КПД составляет более 85%.
• Устройство категории III работает с положительным статическим давлением на выходе при температурах выше температуры конденсации.Типичный диапазон КПД 78% — 83%.
• Устройство категории IV работает с положительным статическим давлением на выходе при температурах равных или ниже температур конденсации. Типичный диапазон КПД составляет более 90%.

Подтвердите размер дымохода, который использовался старыми котлами. Если старый котел имел вытяжной колпак, размер дымохода может быть увеличен при использовании мощной горелки. Я предлагаю сделать схему существующего дымохода и проконсультироваться со специалистом по вентиляции при повторном использовании существующего дымохода.

Пожалуйста, сэр, можно мне еще одну?

Когда я был маленьким, родители водили меня на мюзикл «Оливер» о приключениях молодого сироты в Лондоне по мотивам книги «Оливер Твист».Если вы удаляете дымоход котла из дымохода и выводите его через стену, остерегайтесь «сирот». Когда вы снимаете вентиляцию котла и оставляете существующий водонагреватель или нагреватель бассейна в старом дымоходе, это считается сиротой. Здесь вступает в игру «правило семи раз», а именно: проходное сечение самого большого общего вентиляционного отверстия или трубы не должно в семь раз превышать площадь выходного отверстия самого маленького вытяжного колпака. Поскольку в большинстве водонагревателей используется дымоход диаметром 3 дюйма, наибольшая площадь для подключения водонагревателя должна составлять 49 дюймов или 7 дюймов круглой.Возможно, вам придется поменять вентиляцию старого водонагревателя или установить для него дымоход. На следующей диаграмме показаны самые большие круглые дымоходы, к которым каждый из них может быть подключен.

Если вы подключаетесь к квадратному или прямоугольному дымоходу, вам нужно будет оценить площадь. На следующей диаграмме показаны размеры, к которым можно подключать вентиляционное отверстие:

Позвольте мне показать вам пример: если вы извлекаете котлы из дымохода, который имеет квадрат 12 дюймов на 12 дюймов, и хотите посмотреть, можем ли мы оставить старый водонагреватель с выходом дымохода 4 дюйма. Дымоход 12 дюймов x 12 дюймов равен 144 дюймам. Это больше, чем правило 7 размеров для дымохода 4 дюйма, которое составляет 87,92 дюйма. На этой работе нам нужно будет подготовить дымоход водонагревателя. Скорее всего, здесь придется установить облицовку дымохода.Вам нужно будет указать цену на это в вашей смете или дизайне. Без облицовки дымохода дымовые газы могут конденсироваться, разрушая дымоход.

Горизонтальные и вертикальные Еще одно правило, которое следует запомнить: горизонтальные вентиляционные отверстия должны составлять не более 75% вертикальной высоты дымохода. При использовании вентиляционного отверстия B горизонтальная длина может быть такой же, как и высота дымохода, согласно Международному кодексу топливного газа, 2006 г. 503.10.9

Какова высота дымохода? Если вы когда-нибудь были в котельной, где когда-то был угольный котел, дымоход действительно высокий.У меня есть теория, что причина того, что эти дымоходы были такими высокими, заключалась в том, чтобы разложить угольную золу на более обширной территории. Этим стекам требуется вечность, чтобы нагреться до такой степени, чтобы выдержать сквозняк. Когда становится тепло, розыгрыш огромен. Однажды у меня тяга к дымоходу сняла шаровой колпачок, который на мне был, когда я просунул голову, чтобы посмотреть. Если вы подключаете свой новый котел к этому динозавру, могут возникнуть серьезные проблемы. Дымовые газы котла могут конденсироваться, пока дымовая труба не нагреется, что приведет к раскатыванию. Когда штабель нагреется, осадка может быть очень высокой.Хорошее практическое правило состоит в том, что следует использовать регулятор тяги, если дымоход имеет высоту более 30 футов. Регулировка тяги может варьироваться от барометрической заслонки до последовательного регулятора тяги. Для котлов категории I нередко происходит утечка дымовых газов в первые 1-2 минуты при топке в холодную трубу или дымоход. В случае закупорки дымохода следует установить выключатель утечки. Всегда оставайся в безопасности.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Расчет размеров дымохода для газового водонагревателя и дымохода

Следующие расчеты размера дымохода для газового водонагревателя и дымохода печи основаны на «Руководстве по строительству газового хозяйства» компании Peoples Gas в городе Чикаго и Национальном кодексе топливного газа .Прежде чем применять любое из следующих правил, вы должны проверить местные требования строительных норм и инструкции по установке производителя устройства.

• Проверяли ли вы в последнее время кирпичный дымоход в своем доме… или какой у вас дымоход?
• Установлена ​​ли у вас новая печь или водонагреватель / был ли произведен пересчет дымохода в вашем доме для этих новых приборов?

Убедитесь, что размер / диаметр дымохода правильный; Размер дымохода — один из параметров, который поможет добиться правильной тяги — дымовые газы водонагревателя и топки будут безопасно выводиться наружу дома — от этого может зависеть ваша жизнь.Некоторые из последствий чрезмерной или недостаточной тяги в дымоходе:

• Плохая работа горелки
• Чрезмерный шум (процесс горения)
• Неправильное горение, которое может привести к утечке окиси углерода в жилое помещение
• Накопление сажи внутри и вокруг камера сгорания ваших приборов

Основным методом расчета размера дымохода является «правило семи раз» (применяется к приборам с естественной тягой и / или вентилятором, выводящим воздух в один и тот же дымоход).

Когда два или более прибора подключены к дымоходу, проходное сечение самой большой секции этого дымохода не может в семь раз превышать наименьшее отверстие дымохода или площадь выхода вытяжного колпака, если не спроектировано с использованием утвержденных инженерных методов.

Чтобы упростить задачу — если у вас есть газовый водонагреватель с вытяжным колпаком 3 дюйма и печь с воротником дымохода 4 дюйма, подключенная к тому же дымоходу, вы должны рассчитать этот размер дымохода на основе 3-дюймовый вытяжной колпак — меньший из двух.Итак, давайте посчитаем… или почему бы нам не пропустить эти расчеты, и я дам вам ответы:

Q.Достаточно ли этих чисел для расчета размера / диаметра дымохода?

A. Нет, это не так! Есть несколько других факторов, ответственных за размер дымохода; расположение дымохода, высота, поперечная длина вытяжной трубы, тип вытяжной трубы, количество и тип соединителей по всей длине дымохода, размер и категория вентилируемых устройств…

Так что всегда разумно иметь профессиональный расчет размер дымохода. Но использование приведенных выше таблиц, по крайней мере, предотвратит множество диких установок вне графика.Убедитесь, что установка детектора угарного газа выполнена в соответствии с требованиями вашей местной юрисдикции!

Если вам нужны таблицы / руководства размеров газовых водонагревателей и дымоходов, охватывающие большинство возможностей, попробуйте эту публикацию Hart & Cooley.

Размер дымохода Коррозия вкладышей дымохода Качество HVAC 101

Вытяжной колпак неправильно подсоединен к дымоходу на атмосферном котле

Размер дымохода Коррозия вкладышей дымохода — Важно, чтобы дымоходы были правильно подобраны по размеру или выводились в дымоходы с дымоходом вкладыши в них.Многие старые системы отопления были крупногабаритными. От топки до дымохода, используемого для отвода выхлопных газов, многие старые системы имеют слишком большие размеры.

Эти старые системы также были неэффективными. Современные печи и котлы намного эффективнее старых неэффективных систем. В старых системах дымовые газы содержали больше тепла, чем в более новых современных системах отопления. Поэтому важно, чтобы размер дымохода был правильно подобран для новых печей, потому что дымовые газы очень агрессивны при конденсации.

Размер дымохода Коррозия футеровки дымохода

Конденсация происходит в дымовых газах, когда они охлаждаются слишком быстро. Это может произойти очень холодными ночами или с дымоходами или дымоходами слишком большого размера. Коррозия внутри дымохода заставляет кладку крошиться и трескаться. Даже дымоходы, облицованные терракотой, не застрахованы от этой проблемы, поскольку терракота имеет стыки кладки, которые могут быть разъедены конденсированными газами.

Поскольку используется подходящий материал для вытяжной вентиляции, важен правильный размер.Этот вопрос рассматривается в правилах механики и правилах использования топливного газа. Важно убедиться, что существующая система может обрабатывать дымовые газы из вашего котла или печи. Если существующая система не может справиться с дымовыми газами, вы пострадаете в будущем. В конечном итоге произойдет отказ дымохода или дымохода.

Размер дымохода Коррозия футеровки дымохода — Заключение

Если вы устанавливаете новый котел или печь с более высоким AFUE 80% или более, и эти печи или котлы используют дымоход для первичной вентиляции, следует установить футеровку.Если вы устанавливаете высокоэффективную печь или бойлер, в котором для отвода продуктов сгорания используется ПВХ, а старая печь или бойлер делят дымоход с газовым водонагревателем, необходимо установить футеровку в дымоход газового водонагревателя.

Газовые или масляные водонагреватели, печи или котлы нуждаются в дымоходе и облицовке дымохода надлежащего размера, чтобы предотвратить проблемы с коррозией в будущем, включая проблемы с обрушением дымохода. Убедитесь, что ваш дымоход безопасен и правильно подобран по размеру, у профессионала HVAC уже сегодня.

Размер дымохода Коррозия футеровки дымохода

Ресурсы для газового отопления

Газовое отопление для печей и котлов Основы

Вентиляция водонагревателя — не оставляйте шансов на нагрев — DEAT4 9000 Вентиляция | Вы видите ошибку на этой фотографии? Дыхательная труба уменьшена в размере по сравнению с отверстием, предусмотренным производителем водонагревателя. После этого открытия домовладелец сразу же установил 4-дюймовую трубу от обогревателя до дымохода.© Copyright 2021 Тим Картер

СОВЕТЫ ПО вентиляции водонагревателя

УВАЖАЕМЫЙ ТИМ: Недавно мне заменили систему отопления на высокоэффективную. Новая печь выходит прямо через стену наружу. Теперь мой водонагреватель — единственное, что выходит в дымоход. Меня беспокоит, что выхлопные газы могут повредить дымоход. Считаете ли вы, что необходимо установить облицовку дымохода? Роберт К., Норвич, Коннектикут,

УВАЖАЕМЫЙ Роберт! Удаление воздуха из любого топливного устройства — серьезное дело.

Должны ли вентиляционные трубы соответствовать нормам?

Вентиляционные трубы водонагревателя должны соответствовать действующим строительным нормам. Они могут быть смертельными ловушками.

Возможно, установщик печи не проверил вентиляционное отверстие вашего недавно оставленного водонагревателя. Многие строительные нормы и правила требуют, чтобы после внесения изменений или изменений все вентиляционные отверстия для топливных приборов должны иметь размер в соответствии с нормами.

Что такое водонагреватель, оставшийся без присмотра?

Потерянный водонагреватель — это водонагреватель, который выходит в облицовку дымохода, которая раньше принимала выхлопные газы водонагревателя и обычно печи.Новая высокоэффективная печь теперь может вентилировать через пластиковую трубу, выходящую из боковой стены дома, а не через дымоход. Таким образом, вытяжка водонагревателя теперь осиротела в дымоходе.

Я предлагаю вам связаться с инспектором вашего местного здания или пожарной охраны. Эти два государственных служащих должны предоставить вам информацию, чтобы убедиться, что ваш водонагреватель и дымоход соответствуют нормам.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных трубочистов, которые могут проверить ваш дымоход на наличие дефектов.

Сложна ли динамика черчения водонагревателя?

Динамика черчения сложная. Традиционные каменные дымоходы и камины имеют точные проектные размеры. Они были разработаны и рассчитаны на отвод очень горячих дымовых газов из старых угольных, дровяных или малоэффективных газовых печей.

Температура выхлопных газов современных газовых печей и водонагревателей намного ниже, чем в прежних приборах, поскольку улавливается гораздо больше тепла, поэтому вы тратите меньше денег на дымоход.

Дымоходы похожи на водопроводные трубы, они могут справиться только с определенным количеством выхлопных газов при заданном давлении. Представьте, что огромные котлы вашей местной электростанции попытаются выбить дымоход в вашем доме.

Здесь просто не хватит места, чтобы справиться со всем дымом и пеплом.

Будет ли вытяжка водонагревателя подниматься в большом дымоходе?

Напротив, если вы попытаетесь вывести из печи и водонагревателя дымовую трубу электростанции, выхлопные газы, скорее всего, не поднимутся.

Гигантский дымоход электростанции заполнен столбом холодного плотного воздуха.

Небольшому количеству теплого или горячего воздуха из вашего водонагревателя будет сложно компенсировать этот падающий воздух, который пытается проникнуть в ваш дом. Если это произойдет, часть выхлопных газов может утащиться обратно в ваш подвал. Это может вызвать отравление угарным газом.

Будет ли образовываться конденсат в дымоходе большого размера?

Негабаритная футеровка дымохода создаст проблемы с конденсацией.Температуры выхлопных газов обогревателя может быть недостаточно, чтобы нагреть плотную кладку настолько, чтобы предотвратить образование конденсата.

В этом и заключается проблема. Существующая облицовка дымохода может быть слишком большой для вышедшего из строя водонагревателя. В некоторых случаях это может создавать проблемы с конденсацией внутри каменных дымоходов.

Водяной пар является побочным продуктом сгорания природного газа. Если внутренняя часть дымохода слишком остывает или в дымоходе слишком много холодного воздуха, водяной пар может конденсироваться и пропитывать кладку внутри дымохода, прежде чем он сможет выйти в атмосферу.

Иногда конденсированная вода содержит кислоты, которые могут химически разъедать некачественные растворы.

Стоит ли использовать лайнер из нержавеющей стали?

Лучше использовать облицовку дымохода из нержавеющей стали, если вы используете высокоэффективный водонагреватель или выхлопные газы из печи попадают в дымоход из каменной кладки.

Это комплект, который позволяет установить облицовку из нержавеющей стали внутри более крупного дымохода из глины. НАЖМИТЕ ЭТО ИЗОБРАЖЕНИЕ, ЧТОБЫ КУПИТЬ НАБОР.

Помогает ли печь поддерживать тепло в дымоходе?

Перед установкой новой печи старая низкоэффективная печь часто включалась и выключалась.Благодаря этому внутренняя часть дымохода оставалась теплой. Этот источник тепла удален.

Хотя водонагреватель действительно нагревает дымоход во время его выключения, этого может быть недостаточно, чтобы, так сказать, заполнить вентиляционное отверстие.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных трубочистов, которые могут проверить ваш дымоход на наличие дефектов.

Кто выпускает строительные нормы и правила?

В настоящее время существует множество организаций, выпускающих строительные нормы и правила. На протяжении многих лет Американская газовая ассоциация (www.aga.org) и Национальная ассоциация противопожарной защиты, Inc. (www.nfpa.org) разработали Национальный кодекс по топливному газу.

Этот код, а также другие единые строительные нормы и правила, содержат таблицы и диаграммы, которые люди используют для правильного определения размеров и установки дымоходов для устройств сжигания топлива. Институт газовых исследований в настоящее время проводит исследования, которые могут внести изменения в размеры дымоходов кладки.

Другими словами, ожидаются уточнения кодов в отношении вентиляции современных топливных приборов.

Насколько велики могут быть футеровки дымохода?

Вы можете быстро проверить дымоход, чтобы убедиться, что он соответствует старому практическому правилу и некоторым текущим нормам. Измерьте диаметр выхлопной трубы водонагревателя.

Если это круглая металлическая выхлопная труба диаметром 3 дюйма, внутренняя площадь поперечного сечения облицовки дымохода из глины или каменной кладки не должна превышать 49 квадратных дюймов . Большинство вкладышей дымохода имеют квадратную или прямоугольную форму.Таким образом, если он квадратный, то внутреннее измерение не должно превышать 7 дюймов по сторонам квадрата. В случае прямоугольной формы длина X ширина, вычисляемая внутренней стороной вкладыша, опять же, не должна превышать 49 квадратных дюймов.

Если металлическая круглая металлическая выхлопная труба имеет диаметр 4 дюйма, площадь поперечного сечения футеровки дымохода не должна превышать 88 квадратных дюймов. Выполните вычисления так же, как в приведенном выше примере для вентиляционной трубы диаметром 3 дюйма.

Можно ли вставить металлический вкладыш в дымоход большего размера?

Если вы обнаружите, что ваш дымоход не соответствует нормативам или он слишком большой, вы можете уменьшить размер футеровки дымохода.Существуют одобренные гофрированные металлические трубы, которые можно продеть в дымоход и подсоединить к выхлопной трубе вашего обогревателя.

Что представляет собой жидкий раствор для замены футеровки дымохода?

Некоторые производители дымоходов могут уменьшить размер дымохода, закачивая цементный раствор вокруг гигантского надувного пузыря. Для создания новой внутренней облицовки также можно использовать цементные и вермикулитовые растворы с низким содержанием влаги.

Если вы решили заменить дымовую трубу, обязательно убедитесь, что вы делаете это под руководством представителей местного строительного управления.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных трубочистов, которые могут проверить ваш дымоход на наличие дефектов.

Столбец 205

Страница не найдена | Браунстонер

Эти апартаменты в кирпичном таунхаусе в стиле неоренессанс 1910 года с гибкой планировкой и классическими деталями, в том числе деревянными полами, эркером и крашеными деревянными панелями.

Landmarks одобрил видимую пристройку в четыре этажа как часть тотальной жилы итальянского кирпичного дома, в котором сохранились мраморные камины и «сохранены классические элементы», — сказал архитектор.

Compass и житель Brooklyn Heights Питер Риоло рассказывает о людях на первом месте, о рынке в Бруклине и о самом простом способе переехать из города в последнем выпуске подкаста Brownstoner.

Столичное транспортное управление планирует продвинуть вперед предложение сдать в аренду участок на набережной Гринпойнт застройщику, несмотря на местные возражения против превращения гаража в многофункциональную башню.

В этом доме на одну семью Prospect Lefferts Gardens есть несколько прекрасных оригинальных деталей, в том числе резьба, каминные полы и карнизы, но есть место и для обновлений.

По правде говоря, может быть сложно определить, где происходит вторжение воды, но вы можете принять меры, чтобы отвести воду и попытаться как можно сильнее закрыть все.

После того, как жители Кони-Айленда считают, что они заметили нефтяной блеск в водах залива Кони-Айленд, местные жители и избранные официальные лица снова просят различные правительственные учреждения проверить безопасность парома, прибывающего на полуостров.

Эта квартира с одной спальней в здании лифта на проспекте Леффертс Гарденс 1930-х годов предлагает просторную планировку, включающую четыре туалета, просторное фойе, кухню-столовую и спальню с двумя выходами.

На этой неделе мы возвращаемся к четырем нашим избранным объявлениям, опубликованным полгода назад, и посвящены домам в Мидвуд-Парке, Бруклин-Хайтс, Уильямсбурге и Парк-Слоупе.

% PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 п. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 н. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 п. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 п. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 н. 0000020051 00000 н. 0000020101 00000 п. 0000020152 00000 н. 0000020202 00000 н. 0000020252 00000 п. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 п. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 п. 0000021262 00000 п. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 н. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 н. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

Дымоход, в котором не будет тяги

Я на много лет отстранен от ежедневных обращений в службу технической поддержки. Но мне доставляло удовольствие зайти в холодный дом, диагностировать проблему, устранить ее и покинуть дом теплым, счастливым клиентам. В настоящее время я обычно вижу только проблемные вакансии. Меня вызывают после того, как мои технические специалисты были там несколько раз, и проблема остается нерешенной.

Одной из таких работ был паровой котел, который мы установили в старинном бунгало 1920-х годов в Северном Арлингтоне.Мы работали над существующим газовым котлом National, которому должно было быть больше 40 лет. Мы добавили основные вентиляционные отверстия и отводку. Ремонт был произведен на протяжении многих лет: были заменены газовый клапан и термопара, а также устройство защиты от низкого уровня воды. Каждый раз я советовал клиентке, что ее деньги лучше потратить на замену котла, чем на ремонт старой рабочей лошадки.

Она решила проблему, продав дом. Сделал предложение новому владельцу.Она приостановила работы, так как планировала надстроить дом. Когда через несколько месяцев я уточнил, она сообщила мне, что у ее строителя есть собственный парень, и он продвигается вперед вместе с ним. Я пожелал ей удачи и перешел к другим проектам.

После необычно холодной зимы 2014 года мне позвонила эта клиентка и спросила, могу ли я прийти и взглянуть на ее паровую систему. Ее счет за газ был выше, чем у старого котла, но в доме не поддерживалась внутренняя температура, когда температура опускалась ниже 20 F.

Я осмотрел блестящий новый котел, и на меня выскочили две вещи. Во-первых, котел был сделан из меди, что никогда не бывает хорошо. Паяные соединения не выдерживают напряжения скручивания, вызванного быстрым изменением температуры. В конечном итоге стыки будут протекать. Второе, что бросилось в глаза, — это размер котла. Он выглядел ужасно маленьким. Оказалось, маловат.

Установщик рассчитал котел по теплопотери, а не подключенному излучению.Он принял во внимание модернизированные окна, повышенную изоляцию и дополнительное тепло, обеспечиваемое новым тепловым насосом. С паром это не сработает. Единственный фактор при расчете размера парового котла — это подсоединенные к нему трубопроводы и излучение.

В данном случае размер котла был примерно вдвое меньше, чем нужно. Он отлично работал бы в мягкую погоду. Но когда стало холодно, горелка работала непрерывно, и пар никогда не доходил до концов магистрали, опоясывающей подвал.Первые несколько радиаторов нагреваются, а самые дальние радиаторы остаются холодными. Котел был слишком маленьким.

Я проинформировал своего клиента, что единственным решением было заменить новый котел на котел надлежащего размера, который был подключен к трубопроводам в соответствии со спецификациями производителя с использованием черной стальной трубы, а не меди. Я отправил пересмотренное предложение, и, к моему удивлению, она быстро его приняла.

В жаркий августовский день заменили котел на новый газовый котел Краун подходящего размера.Существующий котел был доставлен в Habitat for Humanity для повторного использования, так как ему было меньше года. После того, как новый котел был подключен к трубопроводу, он был должным образом очищен и снят, я объявил, что проблема устранена, и сказал моей клиентке, что ее проблемы с отоплением исчезли. Если только.

Система работала нормально даже при небольшом падении. Мы даже вернулись в ноябре для еще одного чистого и обезжиренного. Все было хорошо. Затем наступили холода. В первую действительно холодную ночь, когда ночная температура выражалась однозначными цифрами, котел отключился.На следующее утро я первым делом отправил техника. Он нашел сработавший переключатель тяги и сбросил его. Котел загорелся, и все проверили. Я подумал, что, может быть, это одна из тех вещей. Без шансов.

В январе он сработал еще два раза. Теперь мой клиент выразил беспокойство. Это был слабый переключатель тяги? Заменили переключатель тяги. Мы также заменили патрубок дымохода, чтобы минимизировать тяговое сопротивление. Еще пару недель он работал нормально. Затем он снова отключился.Общим знаменателем была холодная погода.

Один из моих техников посоветовал вставить облицовку дымохода. Я согласился, что вкладыш может решить проблемы с осадкой, но старый котел выдержал нормально. В этот момент мой клиент попросил меня выйти сам, чтобы посмотреть, что заставляет предохранительный выключатель тяги продолжать срабатывать. Она была очень обеспокоена, и я не винил ее. Она заплатила много денег, чтобы решить проблему с отоплением, но вернулась к тому, с чего начала.

Как я писал в предыдущих столбцах об устранении неполадок, я всегда спрашиваю себя: «Что изменилось?» Я заметил одну вещь: заменили водонагреватель.При более внимательном осмотре выяснилось, что водонагреватель тоже был на драфте. Пластиковые втулки рядом с вытяжным колпаком частично оплавились.

Мой клиент не знал, так как на водонагревателе не было переключателя защиты от сквозняков, поэтому он не отключился. Тот факт, что он был достаточно вытянутым, чтобы расплавить пластиковые втулки, очень настораживал. Мне нужно было определить проблему и исправить ее.

Был вызван специалист по дымоходам, чтобы обследовать дымоход и выяснить, нужна ли облицовка.Он вытащил дымоход котла из наперстка и сфотографировал облицовку дымохода из глиняной плитки. Причина проблемы тяги как в водонагревателе, так и в бойлере была быстро выявлена. При замене водонагревателя установщик также заменил вентиляционный патрубок. Его ошибка заключалась в том, что вентиляционный патрубок был вставлен слишком далеко.

Дымоход водонагревателя был продвинут через облицовку плитки, касаясь противоположной стороны облицовки. Это заблокировало сквозняк для водонагревателя.Это также препятствовало появлению тяги в дымовой трубе котла внизу. Он не перекрывал полностью дымоход, но создавал достаточное сопротивление тяге, чтобы сработать выключатель тяги в холодную погоду, когда горелка работала в течение длительных циклов.

Мой техник, Рон Эттер, вытащил дымовую трубу водонагревателя, обрезал ее до нужной длины и снова установил. Испытания на тягу подтвердили, что и бойлер, и водонагреватель теперь имеют правильную конструкцию.

Этот ремонт был произведен в феврале, и с тех пор больше не поступало отзывов.Мой клиент был взволнован, узнав, что вкладыш для дымохода не нужен и проблема была устранена. Я стараюсь быть непредвзятым при поиске и устранении неисправностей, но иногда причина проблемы бывает неожиданной и непредвиденной.

Дэн Фоли — президент и владелец компании Foley Mechanical, Inc. (FMI), расположенной в Лортоне, штат Вирджиния. FMI специализируется на излучающих, водяных и паровых системах, а также на механических системах для больших домов по индивидуальному заказу. С ним можно связаться по телефону 703-339-8030, dfoley50 @ verizon.net или www.foleymechanical.com.

Чтобы увидеть больше фотографий и эксклюзивный контент, прочтите эту статью в апрельском выпуске цифрового издания!
