Расчет объема расширительного бака для отопления
Расширительный бак — важнейший элемент системы водяного отопления. Он предназначен для поглощения избыточного давления. Все дело в том, что при определенной фиксированной массе теплоносителя при изменении его температуры, неизбежно будет менять и давление в системе. От того, насколько верно выбран расширительный бак, будет зависеть работоспособность всей системы отопления.
Итак, принцип работы данного устройства заключается в компенсации переизбытка давления теплоносителя. Поэтому даже небольшой просчет в установке или эксплуатации устройства может привести к выходу из строя всей отопительной системы.

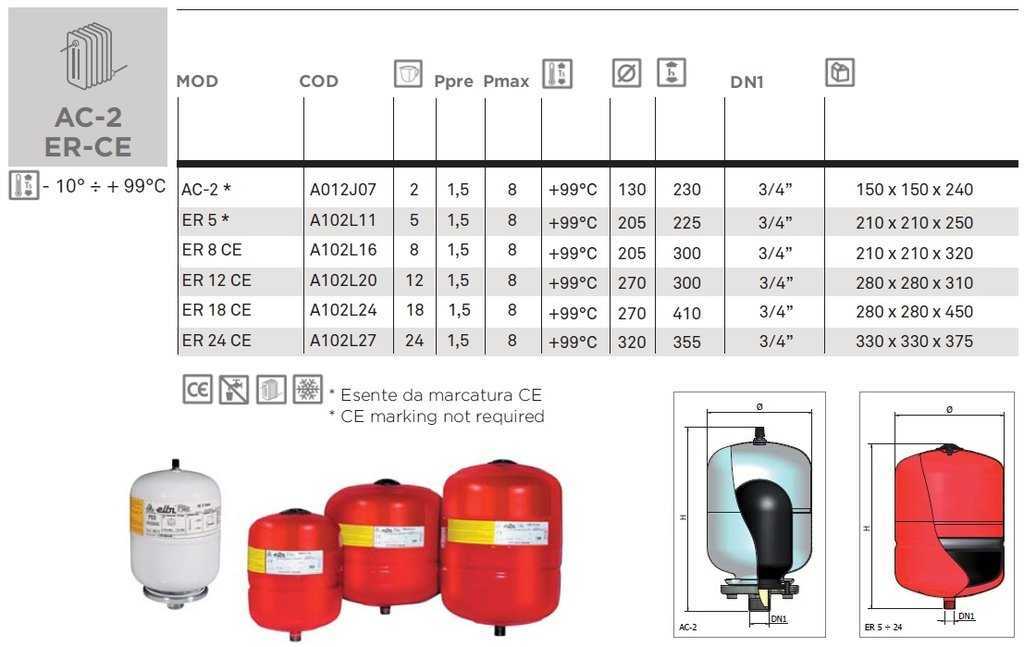

Устройство расширительного бакаБак разделен на две части, между которыми находится эластичная мембрана. Наверху накачен воздух, создающий начальное давление. Как только бак подключается к сети, в нижнюю камеру подается вода. Когда эластичная мембрана становится в нулевое, спокойное положение и как бы ложиться на плоскость воды, отопительная система считается полностью заполненной и готовой к запуску.
Автоматическая регулировка давления происходит следующим образом:
При нагреве воды теплоноситель поступает в расширительный бак. Осуществляется воздействие на мембрану: она сокращается, увеличивая внутреннее пространство бака. Таким образом бак принимает избыток теплонесущей жидкости. Как только теплоноситель остывает, мембрана возвращается в первоначальное состояние.
Установка расширительного бакаОткрытая система отопления
Установка осуществляется в верхней точке системы, как правило, вверху разгонного коллектора. При этом не требуется установка запорной арматуры.
Закрытая система отопления
Оптимально устанавливать расширительный бак в том месте, где течение воды наиболее близко к ламинарному, а в отопительной системе минимум завихрений. Можно разместить расширительный бак перед циркуляционным насосом.
Как рассчитать объем расширительного бака?Ниже мы приведем стандартные формулы для расчета объема расширительного бака. Они позволят точно определить, бак какого типа понадобится для вашей отопительной системы.
Потребуются следующие данные:
· мощность системы;
· объемы теплоносителя;
· статическое давление;
· предварительное давление;
· максимальное давление;
· средняя температура системы в процессе работы.
Объем бака рассчитывается таким образом, чтобы при нагреве теплоносителя давление в системе не превышало максимально допустимого значения.
Общая формула:
· КЕ — объем отопительной системы в целом;
· Z — постоянное значения расширения жидкости теплоносителя;
· N — величина эффективности мембранного бака.
Необходимо помнить, что идеальные расчеты, произвести практически невозможно. Ориентировочно объем рассчитывается исходя из значения, что 1 кВт мощности отопительного оборудования равен 15 литрам объема теплоносителя. Тогда средняя мощность для обычного дома равна 44 кВт. По формуле получается КЕ = 15х44 = 660л.
Константа расширения жидкости около 4%, для систем в которых используется обычная вода с максимальной температурой нагрева 95 градусов Цельсия. Если вместе воды закачивается элиленгликоль, то коэффициент расширения можно вычислить так:
10% — 4% х 1,1 = 4,4%
Зачастую результативность работы мембранного бачка указана производителем, но и самому ее рассчитать не сложно:

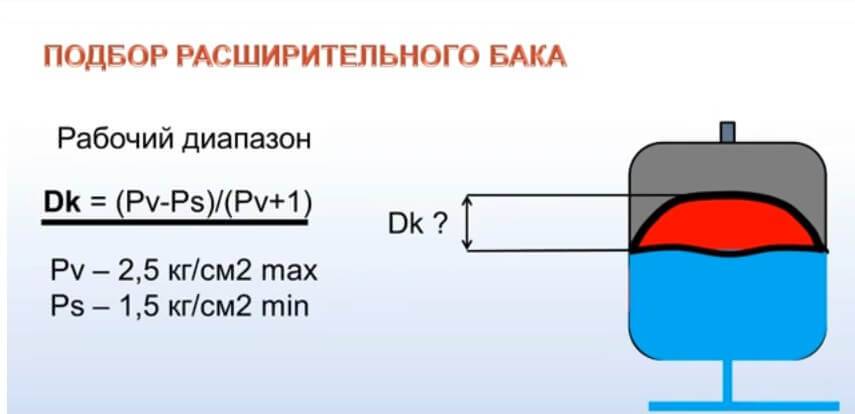

DV — наибольшее допустимое значения давления в системе, которое равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает показатель в 2,5 — 3 бар.
DS — значения давления начальной зарядки мембранного бака исходя из постоянного значения в пол атмосферы на 5 метров протяженности отопительной системы.
В итоге получается, что если общая площадь помещения, в котором оборудуется система отопления, равна 400 кв. м., максимальная верхняя точка системы равна 5 м, и расчётная мощность оборудования 44 кВт, то требуемый объем бачка при таких значениях будет:
КЕ 44х15=660л.
DV 2,5 бар; DS =0.5 бар
N (2.5 – 0.5) / (2.5+1) = 0.57
K 660×0.04 / 0.57 = 46.2

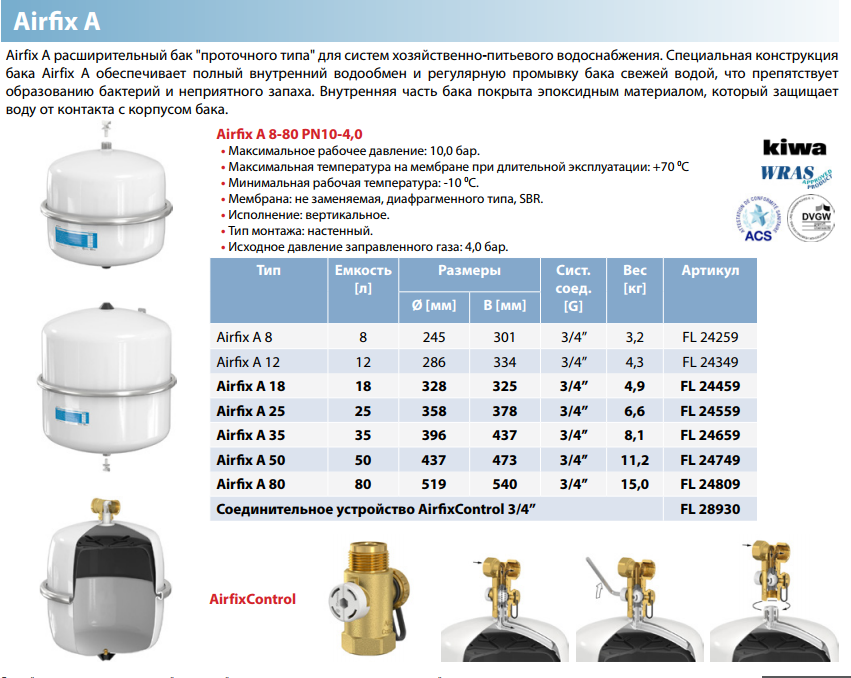

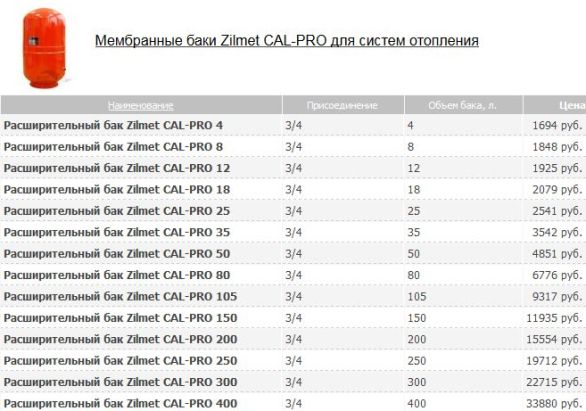

Исходя из полученных данных, необходимо подбирать расширительный бак для отопления объемом 50 литров, с начальным давление в 0,5 бар.
Также для стандартных элементов отопительной системы существуют стандартные примерные значения:
1. Радиаторы около 10,5 л.
2. Теплые полы и другие греющие поверхности 17,0 л.
3. Конвекторы 7,0 л.
Коэффициент увеличения-расширения объёма воды и водогликолевой смеси в зависимости от температурных показателей:
°С |
Содержание гликоля, % | |||||||
|
|
10 |
20 |
30 |
40 |
50 |
70 |
90 |
0 |
0,00013 |
0,0032 |
0,0064 |
0,0096 |
0,0128 |
0,0160 |
0,0224 |
0,0288 |
10 |
0,00027 |
0,0034 |
0,0066 |
0,0098 |
0,0130 |
0,0162 |
0,0226 |
0,0290 |
20 |
|
0,0048 |
0,0080 |
0,0112 |
0,0144 |
0,0176 |
0,0240 |
0,0304 |
|
0,00435 |
0,0074 |
0,0106 |
0,0138 |
0,0170 |
0,0202 |
0,0266 |
0,0330 |
40 |
0,0078 |
0,0109 |
0,0141 |
0,0173 |
0,0205 |
0,0237 |
0,0301 |
0,0365 |
50 |
0,0121 |
0,0151 |
0,0183 |
0,0215 |
0,0247 |
0,0279 |
0,0343 |
0,0407 |
60 |
0,0171 |
0,0201 |
0,0232 |
0,0263 |
0,0294 |
0,0325 |
0,0387 |
|
70 |
0,0227 |
0,0258 |
0,0288 |
0,0318 |
0,0348 |
0,0378 |
0,0438 |
0,0498 |
80 |
0,0290 |
0,0320 |
0,0349 |
0,0378 |
0,0407 |
0,0436 |
0,0494 |
0,0552 |
90 |
0,0359 |
0,0389 |
0,0417 |
0,0445 |
0,0473 |
0,0501 |
0,0557 |
0,0613 |
100 |
0,0434 |
0,0465 |
0,0491 |
0,0517 |
0,0543 |
0,0569 |
0,0621 |
0,0729 |
Таблица примерного расчета
расширительного бака
Расширительные баки для отопления — рассчёт объёма воды при нагревании
- Техподдержка
- Статьи
- Архив
- Расчет расширительного бака для отопления
Как известно, подавляющее большинство веществ в природе обладает свойством расширяться с повышением температуры. Соответствующей характеристикой служит коэффициент теплового расширения, отображающий изменение объема среды либо линейных размеров тела при нагреве на 1 °С в условиях постоянного давления (в первом случае говорят о коэффициенте теплового объемного, во втором – линейного расширения).
Рис. 1. Зависимость объема воды от температуры
Коэффициент температурного расширения воды
С увеличением температуры коэффициент объемного теплового расширения воды изменяется неравномерно (рис. 1): в диапазоне от 0 до 4 °С объем воды и вовсе уменьшается (эта особенность играет важную роль в природных водоемах), при дальнейшем нагреве значение коэффициента меняется так, как показано в табл. 1.
Таблица 1
Температура воды, °C | Коэффициент объемного теплового расширения, К-1 |
5–10 | 0,53·10-4 |
10–20 | 1,50·10-4 |
20–40 | 3,02·10-4 |
40–60 | 4,58·10-4 |
60–80 | 5,87·10-4 |
Вот, что это означает на практике. Примерный объем воды в системе отопления индивидуального дома тепловой мощностью 30 кВт составляет 450 л (в ориентировочных расчетах допускается принять 15 л/кВт). В табл. 2 приведены расчеты, показывающие, что при нагреве с 5 до 80 °C увеличение этого объема составит порядка 13 л.
Таблица 2
Температура воды, °C | Коэффициент объемного теплового расширения, К-1 | Увеличение объема, л |
5–10 | 0,53·10—4 | 0,119 |
11–20 | 1,50·10—4 | 0,675 |
21–40 | 3,02·10—4 | 2,718 |
41–60 | 4,58·10—4 | 4,122 |
61–80 | 5,87·10-4 | 5,283 |
|
|
Итого: 12,917 (2,87 %) |
Чтобы принять дополнительный объем жидкости, образующийся при ее нагревании, систему отопления оснащают расширительным баком (экспанзоматом). Раньше в этом качестве широко использовались открытые (с доступом атмосферного воздуха) резервуары, размещаемые в верхней точке системы – как правило, на чердаке дома. Такое решение, хотя применяется и сегодня, не соответствует современным требованиям к элементам отопительных систем, и предпочтение отдано мембранному расширительному баку: его можно устанавливать в любом месте дома (в том числе – непосредственно в котельной), в нем не происходит попадания кислорода в теплоноситель (т.е. исключается основной фактор коррозии оборудования), а рабочая жидкость не теряется из-за испарения.
Если в открытой системе отопления тепловое расширение воды приводит к увеличению ее объема с перемещением образующегося «излишка» в расширительный бак, то в замкнутом трубопроводе результатом окажется повышение давления.
Значение Δp прямо пропорционально коэффициенту теплового расширения и обратно пропорциональна коэффициенту объемного сжатия воды (зависит от давления, в диапазоне 1–25 бар – 49,51∙10-11 Па, в гидравлических расчетах принимают равным 4,9 ∙10-10 Па):
Δp = βt • Δt / βv, Па.
Представленные в табл. 3 результаты расчетов показывают, каким значительным является увеличение давления при нагреве воды на 75 °C в замкнутом трубопроводе – в разы выше давления разрушения полнобиметаллического радиатора, не говоря уже о других элементах отопительной системы. Поправка на деформацию труб и оборудования уменьшит это значение, но не изменит ситуации кардинально.
Таблица 3
Температура воды, °C | Коэффициент объемного теплового расширения, К-1 | Увеличение давления, бар (1 бар = 0,1 МПа) |
5–10 | 0,53·10-4 | 5,41 |
11–20 | 1,50·10-4 | 30,61 |
21–40 | 3,02·10-4 | 123,26 |
41–60 | 4,58·10-4 | 186,93 |
61–80 | 5,87·10-4 | 239,59 |
|
|
Итого: 346,21 |
Конструкция расширительных баков
Помимо обязательности расширительного бака, полученные цифры показывают важность его правильного подбора (при недостаточном объеме неизбежно разрушение мембраны), а также необходимость компенсации теплового расширения воды в замкнутом трубопроводе даже при относительно небольшом перепаде температур. Например, аварийная ситуация может возникнуть в системе холодного водоснабжения квартиры при самопроизвольном нагреве поступившей воды до комнатной температуры и закрытом кране на вводе.
Существуют две основные конструкции мембранных расширительных баков. Наиболее простая – с диафрагменной (лепестковой) мембраной, наглухо зафиксированной в месте соединения полукорпусов. Такие модели имеют меньшую стоимость и применяются достаточно широко, однако обладают недостатками, основные из которых – контакт теплоносителя с материалом корпуса и невозможность ремонта при повреждении мембраны. Баки второго типа оборудуется сменной мембраной – баллонной либо сферической, помещаемой в корпус через горловину с фланцем (рис. 2). Они ремонтопригодны, исключают коррозию металлических стенок от соприкосновения с рабочей средой, характеризуются более полным заполнением внутреннего пространства корпуса (полезный объем), чем экспанзоматы с диафрагменной мембраной.
Pис. 2. Конструкция расширительных баков со сменной мембранойVRV
Принцип работы у мембранных баков обоих типов одинаковый: внутренний объем резервуара разделен эластичной перегородкой на две полости – воздушную и водяную. При нагреве жидкости в системе и увеличении ее объема происходит заполнение водяной полости с растяжением мембраны и сжатием газа (воздуха или азота) в пространстве между ней и корпусом. При остывании теплоносителя имеют место обратные процессы – сжатие жидкости и мембраны, расширение газа.
Давление воздушной подушки настраивается таким образом, чтобы при неработающей системе отопления статическое давление теплоносителя в ней было компенсировано, и мембрана находилась в равновесном состоянии (подробнее читайте в статье о расчете и размещении мембранного бака). Обычно в продажу мембранные расширительные баки поступают с предварительно настроенным давлением в 1,5 бара. Для возможности регулирования и поддержания предварительного давления мембранный бак оснащают ниппелем.
Материалами для изготовления мембран в настоящее время служат различные эластомеры – натуральная каучуковая (используется при изготовлении баков для холодного водоснабжения) и синтетическая резина – бутиловая, стирол-бутадиеновая (SBR), нитрил-бутадиеновая (NBR), а также этилен-пропилен-диен-мономер (EPDM), хорошо зарекомендовавший себя в инженерных системах различного назначения. Мембраны из EPDM эластичны, термостойки, гигиеничны и долговечны (ресурс оценивается в 100 тыс. циклов динамического нагружения), поэтому широко применяются в баках для отопления и водоснабжения, включая питьевое. В нормально работающих системах отопления мембраны экспанзоматов не подвержены резким динамическим воздействиям (изменение объема теплоносителя происходит достаточно плавно), поэтому основными требования к ним являются термическая стойкость и долговечность. EPDM как нельзя лучше отвечает этим критериям.
Производство мембран расширительных баков нормируются европейским стандартом DIN 4807-3 «Расширительные емкости, мембраны из эластомеров для расширительных баков. Технические требования и испытания» (Expansion vessels; elastomer membranes; requirements and testing).
На рис. 3 показаны сменные мембраны из EPDM. Их крепление к фланцу бака осуществляется с помощью контрфланца с приваренным присоединительным штуцером и дырчатым рассекателем струи по центру. В случае порыва мембраны (если такое все же произошло) ее несложно извлечь, чтобы заменить на новую или отремонтировать (повреждение можно заклеить самостоятельно или обратиться в ближайший шиномонтаж для вулканизации).
Рис. 3. Сменные EPDM-мембраны для расширительных баков
Корпус мембранного расширительного бака, как правило, изготавливают из пластичной углеродистой стали методом холодной глубокой штамповки с последующей покраской эпоксидной эмалью. Внутреннюю поверхность экспанзоматов со сменной мембраной обычно не окрашивают, и чтобы исключить риск ее коррозии при выпадении конденсата, в воздушную полость на заводе закачивают химически нейтральный азот.
Как правило, вертикальные баки емкостью от 50 л оборудуют опорами-ножками для напольной установки. Модели меньшего объема (обычно – до 35 л включительно) подвешивают непосредственно на трубопровод или крепят к стене с помощью специальных кронштейнов (консолей).
В табл. 4 приведены характеристики мембранных расширительных баков VALTEC VRV.
Таблица 4. Технические характеристики расширительных баков VALTEC
Характеристика | Значение |
Рабочая температура, °С | От –10 до +100 |
Максимальное рабочее давление, бар | 5 |
Заводское давление газовой камеры (преднастройка), бар | 1,5 |
Материал корпуса | Сталь углеродистая с окраской эпоксидным полиэстером красного цвета |
Материал мембраны | EPDM |
Тип мембраны | Сменная |
Срок службы при соблюдении паспортных условий эксплуатации, лет | 25 |
Удобный монтаж экспанзоматов в системах мощностью до 44 кВт обеспечивает группа безопасности расширительного бака VT. 495 (рис. 4), представляющая собой полую стальную оцинкованную консоль с фланцем для крепления к стене и предустановленным комплектом сантехнических устройств из предохранительного клапана, автоматического воздухоотводчика и манометра. Имеются также два резьбовых патрубка – для подключения группы к системе и подсоединения расширительного бака. Габариты консольной группы безопасности позволяют подвешивать непосредственно к ней расширительные баки размером до 50 л включительно.
Рис. 4. Группа безопасности расширительного бака VT.495
Важным и полезным аксессуаром для расширительных баков систем отопления и ГВС является также разъемный сгон-отсекатель VT.538, позволяющий отсоединять мембранные баки от трубопровода без его опорожнения.
Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.
Распечатать статью:
Расчет расширительного бака для отопления
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.
