Рассчитать площадь воздуховода калькулятор: Расчет площади воздуховодов и фасонных изделий

Если значения A-a = B-b то изделие будет считаться «Адаптером»

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце ШинаНет

Результаты расчета:

№ 18

Площадь зонта пристенного типа

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце ШинаНет

Результаты расчета:

Вентиляционные зонты для воздуховода (Грибки)

№ 19

Площадь круглого зонта для воздуховода

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце НетФланец

Результаты расчета:

№ 20

Площадь дефлектора для воздуховода

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце НетФланец

Результаты расчета:

№ 21

Площадь квадратного зонта для воздуховода

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце ШинаНет

Результаты расчета:

№ 22

Площадь прямоугольного зонта для воздуховода

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце ШинаНет

Результаты расчета:

Вентиляционные сэндвич-изделия

№ 23

Площадь сэндвич-воздуховода круглого сечения

Тип ВН металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип НМ металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип элементов на торце НетФланец

Результаты расчета:

№ 24

Площадь сэндвич-отвода круглого сечения

Тип ВН металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип НР металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

мм

Тип элементов на торце НетФланец

Результаты расчета:

№ 25

Площадь сэндвич-тройника круглого сечения

Тип ВН металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип НР металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип элементов на торце НетФланец

Результаты расчета:

№ 26

Площадь сэндвич-перехода круглого сечения

Тип металла ВН оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип НР металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

мм

Тип элементов на торце НетФланец

Результаты расчета:

Вентиляционные Дроссель клапаны

№ 27

Площадь дроссель клапана круглого сечения

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце НетФланец

Результаты расчета:

№ 28

Площадь дроссель клапана прямоугольного сечения

мм

Тип металла оц. сталь 08ПСнерж. 420 2Bнерж. 304 2B пищ.Лист Х/К

Тип элементов на торце ШинаНет

Результаты расчета:

Расчет площади воздуховодов и фасонных изделий

Изготовление воздуховодов по вашим чертежам на оборудовании «SPIRO» (Швейцария) и «RAS» (Германия) или продажа готовых; наши воздуховоды соответствуют ГОСТу и СНиПу. Звоните!

При проектировании системы вентиляции необходимо провести точный расчет площади, т.к. от этого зависят показатели эффективности системы: количество и скорость транспортируемого воздуха, уровень шума и потребляемая электроэнергия.

Обратите внимание! Расчет площади сечения и иных показателей системы вентиляции – достаточно сложная операция, требующая знаний и опыта, поэтому мы настоятельно рекомендуем доверить ее специалистам!

raschet ploshhadi sechenija

Raschet ploshhadi vozduhovodov i fasonnyh izdelij

Raschet ploshhadi vozduhovodov

Расчет площади труб

Может производиться согласно требованиям СанПиН, а также в зависимости от площади помещения и количества пользующихся им людей.

• Расчет для изделий прямоугольного сечения
  Применяется простая формула: A × B = S, где A – ширина короба в метрах, B – его высота в метрах, а S – площадь, в квадратных метрах.
• Расчет для изделий круглого сечения
  Применяется формула π × D²/4 = S, где π =  3,14, D – диаметр в метрах, а S – площадь, в квадратных метрах.

Пластинчатые, трубчатые, плоские, из оцинкованной и нержавеющей стали. Соединение ниппельное, фланцевое и на шине (№20 и 30). В наличии и на заказ.

Расчет площади фасонных деталей

Расчет площади фасонных деталей по формулам без соответствующего образования и опыта практически невозможен. Для вычислений, как правило, используются специализированные программы, в которые вводятся первичные данные.

Расчет площади сечения

Данный параметр является ключевым, так как определяет скорость движения воздушного потока. При уменьшении площади сечения скорость возрастает, что может привести к появлению постороннего шума, уменьшение площади и снижение скорости – к застойным явлениям, отсутствию циркуляции воздуха и появлению неприятных запахов, плесени.

Формула: L × k/w = S, где Д – расход воздуха в час, в кубометрах; k – скорость движения воздушного потока, w – коэффициент со значением 2,778, S – искомая площадь сечения в м².

Расчет скорости воздушного потока в системе вентиляции

При расчете необходимо учитывать кратность воздухообмена. Можно воспользоваться таблицей, но отметим, что значения в ней округляются, поэтому, если необходим точный расчет, лучше произвести его по формуле: V/W = N, где V – объем воздуха, поступающий в помещение за 1 час, в м

Формула для количества используемого воздуха: W × N = L, где W – объем помещения, в м³, N- кратность воздухообмена, L – количество потребляемого воздуха в час.

Скорость рассчитывается по формуле: L / 3600 × S = V, где L – количество потребляемого воздуха в час, в м³, S – площадь сечения, в м³, V – искомая скорость, м/с.

Расчет площади воздуховодов и фасонных изделий: точные методики

Вентиляция жилища играет очень важную роль, поддерживая необходимый для человека микроклимат. От того, насколько правильно она спроектирована и выполнена, зависит здоровье проживающих в доме. Однако не только проект имеет значение. Очень важно правильно высчитать параметры воздушных магистралей. Сегодня речь пойдёт о такой работе, как расчёт площади воздуховодов и фасонных изделий, что необходимо для правильного воздухообмена квартиры или частного дома. Мы узнаем, как вычислить скорость воздуха в шахтах, что на этот параметр влияет, а также разберём, какие программы можно использовать для более точных вычислений.

Для чего производится расчёт площади воздуховодов и фасонных изделий

Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.

Очень важно! Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти.

Данные, необходимые для расчёта параметров воздуховода

Высчитать площадь воздуховодов можно по различным параметрам. Это могут быть:

• санитарно-гигиенические нормы (СанПиН),
• количество проживающих,
• площадь помещений.

При этом вычисления проводятся как для всего жилища в целом, так и для каждой комнаты в частности. Существуют различные способы вычислений. Можно воспользоваться формулами, которые мы обязательно рассмотрим в сегодняшней статье, однако, проще всего воспользоваться специальным онлайн-калькулятором площади поверхности воздуховодов. В нём уже заложены все необходимые алгоритмы и формулы. Ещё одним плюсом программы является отсутствие человеческого фактора – можно не волноваться, что в вычисления закрадётся ошибка.

Как рассчитать площадь воздуховода с использованием формул

Для того чтобы правильно выполнить все расчёты, нужно первым делом определиться с сечением фасонных изделий. Они могут быть:

• в форме квадрата или прямоугольника:
• круглые (реже овальные).

Рассмотрим, какие формулы применимы для тех или иных вычислений. Начнём с квадратных или прямоугольных изделий.

Как посчитать площадь воздуховода прямоугольного сечения: формулы и расшифровки обозначений

Формула площади воздуховода, необходимой для правильного устройства вентиляции, довольно проста:

S = A × B, где

• S – площадь, м²,
• А – ширина короба, м,
• В – высота, м.

С круглым воздуховодом немного иная ситуация.

Расчёт площади круглого воздуховода: нюансы вычислений

Круглые вентиляционные шахты обладают лучшей пропускной способностью – воздух не встречает на своём пути никаких препятствий. К тому же монтаж круглых деталей намного проще, чем квадратных или прямоугольных. Вычисления площади производятся по формуле:

S = π × D2/ 4, где:

• S – площадь, м²,
• π – постоянная величина, равная 3,14,
• D – диаметр, м.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаЧем короче вентиляционные каналы, тем лучше система будет выполнять свою задачу. Следует учесть, что с увеличением размеров шахт снижается скорость потока воздуха и шум, производимый при передвижении воздушных масс. Расчёты прямых участков следует производить отдельно, не стоит забывать о потере давления в сети.

Расчёт фасонных частей воздуховодов – как он производится и что следует учесть

Вычисления площади фасонных частей воздуховодов без специальной программы под силу только опытным инженерам-проектировщикам. Сегодня целые отделы различных институтов работают над усовершенствованием программ-калькуляторов, способных до миллиметра рассчитать площади воздуховодов и фасонных изделий, учитывая малейшие изменения углов изгибов и прочие нюансы.

В сети Интернет можно найти множество подобных программ, способных произвести вычисления с минимальными погрешностями. И подобные калькуляторы выходят практически ежедневно. Они позволяют не только высчитать необходимые параметры, но и сделать развёртку всех деталей воздуховода. Многие спросят – для чего это нужно? В наш век высоких технологий появилось такое новшество, как 3D-принтер. На него с компьютера отправляем развёртку нашей вентиляции и в результате получаем идеально подогнанные вентиляционные каналы с необходимыми параметрами.

Редакция Seti.guru предлагает уважаемому читателю воспользоваться онлайн-калькулятором расчёта площади воздуховодов и фасонных изделий. Всё, что требуется от пользователя,− это верно внести запрашиваемые параметры в соответствующие поля и нажать кнопку «Рассчитать». Остальное программа выполнит за вас.

Как высчитать сечение воздуховода в квадратных метрах

Ошибка в вычислениях этого параметра вентиляционной системы может быть фатальной. Уменьшение необходимого показателя неизбежно приведёт к повышению давления в шахтах, а значит, появится посторонний гул, который довольно сильно раздражает. Это значит, что вычисления необходимо производить внимательно, не упуская ни малейшей детали, не округляя цифры. Расчёт квадратных метров производится по формуле:

S = L × k / w, где

• S – площадь сечения, м²,
• L – расход воздуха, м³/ч,
• k – скорость, с которой движется воздушный поток, м/с,
• w– коэффициент расчёта, который равен 2,778.

Расчёт скорости воздуха в воздуховоде: как его выполнить

Для этих вычислений используем формулу:

w = L / 3600 × S, где

• L – расход воздуха, м³/час,
• S – сечение вентиляционного короба, м².

Однако при этом стоит знать ещё и кратность воздухообмена, которая является одним из важнейших параметров. Если говорить простым языком, то это количество воздуха, которое должно пройти через 1 м3 за 1 час. Можно воспользоваться существующими таблицами, но данные в них усреднены, поэтому самостоятельные вычисления по формуле будут куда как точнее. Для расчёта необходимо знать объём комнаты в м3 (W) и высчитанный объём воздуха, попадающий в помещение в течение часа (V). В этом случае используется формула:N = V / W.

Онлайн-калькулятор расчёта необходимого сечения воздуховода

Как высчитать потери давления воздуха на прямых участках

Для вычисления этого параметра применяется формула, которая немного сложнее предыдущих:

P = R × L + Ei × V2 × Y / 2, где:

• P – давление воздуха в воздуховоде,
• R – потери давления на трение в воздуховоде,
• L – протяжённость вентиляционной шахты,
• Ei – сумма потерь давления на местные сопротивления (отводы, переходы, ответвления и т. п.),
• V – скорость воздуха в вентиляционной системе,
• Y – плотность воздушных масс по каналу.

Сопротивление сети воздуховода и его расчёты

Не стоит надеяться на то, чтобы рассчитать сопротивление сети самостоятельно. Такая работа под силу только программам. Найти подходящую, обладающую высокой точностью вычислений в сети тоже вряд ли получится. Это значит, что если есть желание получить точный результат, придётся обращаться в проектные бюро.

Сложностей здесь действительно много. Сопротивление создают не только углыи ответвления. Квадратное или прямоугольное сечение также увеличивает сопротивление воздуха. От этого параметра зависит производительность, которой должен обладать вентилятор для принудительной циркуляции воздуха.

Полезная информация! При отсутствии вентилятора и слабой циркуляции воздуха (недостаточно интенсивной вытяжке) можно пойти на хитрость. Необходимо увеличить длину вентиляционной трубы на крыше. Чем выше она будет находиться, тем интенсивнее будет работать вытяжка.

Каким образом рассчитать количество материалов для воздуховода и фасонных частей

Никакого смысла в расчётах количества материалов вручную нет – это займёт довольно большое количество времени, да и ошибиться при подсчётах очень легко. В сети Интернет существует множество программ, которые сделают это за вас в автоматическом режиме. Достаточно просто загрузить проект. Некоторые подобные программы способны высчитать количество фасонных деталей даже по первичным данным.

Нагреватель в сети: для чего он нужен, и как рассчитать его мощность

Если планируется приточная вентиляция, то в зимнее время без подогрева воздуха не обойтись. Современные системы позволяют регулировать производительность вентилятора, что помогает в холодное время года. Убавив силу приточки, можно добиться не только экономии электроэнергии на меньшем расходе вентилятора, но и воздух, медленнее проходя через нагреватель, будет теплее. Однако вычисления температуры нагрева наружного воздуха всё же необходимы. Их производят по формуле:

ΔТ = 2,98 × Р / L, где:

• Р – потребляемая мощность нагревателя, который должен повысить температуру воздуха с улицы до 18°С (Вт),
• L – производительность вентилятора (м3/ч).

Подводя итоги

Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.

Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки. Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.

Онлайн калькулятор

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

• назначения помещения
• количества оборудования
• выделяющего тепло,
• количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

• Производительность по воздуху;
• Мощность калорифера;
• Рабочее давление, создаваемое вентилятором;
• Скорость потока воздуха и площадь сечения воздуховодов;
• Допустимый уровень шума.

Калькулятор расчета количества огнезащитных материалов для обработки металлоконструкций и воздуховодов

Данный калькулятор поможет выполнить примерный расчет необходимого количества огнезащитных материалов для обработки металлоконструкций и воздуховодов.

• Выберите нужный тип огнезащиты, кликнув по картинке.
• Укажите толщину стенки воздуховода либо приведенную толщину металлоконструкции (ПТМ).
• Выберите необходимый уровень огнестойкости для вашего объекта.
• Введите площадь обрабатываемой поверхности в м2.

Система учтет эти параметры, подберет необходимый материал, рассчитает необходимое количество материалов.

Результат можно отправить к себе на почту или сохранить на компьютер в формате PDF, либо отправить заявку нашему специалисту.

Огнезащита воздуховодов

Огнезащита металлоконструкций

Толщина поверхности:

Толщина воздуховода не менее 0,8 мм

Толщина воздуховода не менее 0,5 мм

Приведенная толщина металла не менее 3,4 мм

Приведенная толщина металла не менее 2,4 мм

Выбор предела огнестойкости:

Выбрать

Расчет для:

Площадь обрабатываемой поверхности:

Необходимая предельная огнестойкость:

Огнестойкий базальтовый материал:

Необходимое количество огнезащитного базальтового материала:

Количество рулонов огнезащитного базальтового материала:

Остаток огнезащитного базальтового материала:

Необходимое количество огнестойкого клея «Элемент»:

Количество ведер клея:

Остаток клея:

Воздуховоды — диаметр и площадь поперечного сечения

Круглые вентиляционные каналы и площади поперечного сечения — британские единицы

Диаметр воздуховода		Площадь
(дюйм)	(мм)	(футы 2 )	(м 2 )
8	203	0,3491	0,032
10	254	0. 5454	0,051
12	305	0,7854	0,073
14	356	1,069	0,099
16	406	1,396	0,130	18	457	1,767	0,164
20	508	2,182	0,203
22	559	2.640	0,245
24	609	3,142	0,292
26	660	3,687	0,342
28	711	4,276	0,397		30	762	4,900	0,455
32	813	5,585	0,519
34	864	6.305	0,586
36	914	7,069	0,657

Круглые вентиляционные каналы и площади поперечного сечения — метрические единицы

Диаметр воздуховода	Площадь
(м 2 )	(мм 2 )	(дюйм 2 )
63	0. 003	3019	4,7
80	0,005	4902	7,6
100	0,008	7698	11,9
125	0,012	12076
160	0,020	19856	30,8
200	0,031	31103	48,2
250	0.049	48695	75,5
315	0,077	77437	120
400	0,125	125036	194
500	0,196	19553
630	0,311	310736	482
800	0,501	501399	777
1000	0.784	783828	1215
1250	1,225	1225222	1899

Загрузите и распечатайте диаграмму поперечного сечения воздуховодов круглого сечения.

Размеры, расчет и проектирование воздуховодов для обеспечения эффективности

Как спроектировать систему воздуховодов. В этой статье мы узнаем, как рассчитать и спроектировать систему воздуховодов для повышения эффективности. Мы включим полностью проработанный пример, а также моделирование CFD для оптимизации производительности и эффективности с помощью SimScale. Прокрутите вниз, чтобы просмотреть БЕСПЛАТНЫЙ видеоурок на YouTube!

🏆🏆🏆 Создайте бесплатную учетную запись SimScale для тестирования облачной платформы моделирования CFD здесь: https://www.simscale.com/ Имея более 100 000 пользователей по всему миру, SimScale представляет собой революционную облачную платформу CAE, которая дает мгновенный доступ к Технология моделирования CFD и FEA для быстрого и простого виртуального тестирования, сравнения и оптимизации конструкций в нескольких отраслях, включая HVAC , AEC и электроника .

Методы проектирования воздуховодов

Существует множество различных методов проектирования систем вентиляции, наиболее распространенными из которых являются:

• Метод уменьшения скорости: (жилые или небольшие коммерческие установки)
• Метод равного трения: (коммерческие установки среднего и большого размера)
• Восстановление статического заряда: очень большие установки (концертные залы, аэропорты и промышленные объекты) Чтобы сосредоточиться на методе равного трения в этом примере, поскольку это наиболее распространенный метод, используемый для коммерческих систем HVAC, и его довольно просто соблюдать.

  Пример конструкции

  План здания

  Итак, мы сразу перейдем к проектированию системы. Мы возьмем небольшое инженерное бюро в качестве примера, и мы хотим сделать чертеж-компоновку здания, который мы будем использовать для проектирования и расчетов. Это действительно простое здание, в нем всего 4 офиса, коридор и механическое помещение, в котором будут расположены вентилятор, фильтры и воздухонагреватель или охладитель.

  Нагрузка на отопление и охлаждение здания

  Первое, что нам нужно сделать, это рассчитать нагрузку на отопление и охлаждение для каждой комнаты.Я не буду рассказывать, как это сделать, в этой статье, нам придется рассказать об этом в отдельном руководстве, так как это отдельная предметная область.

  После того, как они у вас есть, просто подсчитайте их вместе, чтобы найти самую большую нагрузку, поскольку нам нужно определить размер системы, чтобы она могла работать при пиковом спросе. Охлаждающая нагрузка обычно самая высокая, как в данном случае.

  Теперь нам нужно преобразовать охлаждающую нагрузку в объемный расход, но для этого нам сначала нужно преобразовать это в массовый расход, поэтому мы используем формулу:

  mdot = Q / (ср x Δt)

  Рассчитайте массовый расход воздуха по охлаждающей нагрузке

  Где mdot означает массовый расход (кг / с), Q — охлаждающая нагрузка помещения (кВт), cp — удельная теплоемкость воздуха (кДж / кг.K), а Δt — разница температур между расчетной температурой воздуха и расчетной температурой обратки. Просто отметим, что мы будем использовать стандартную скорость 1,026 кДж / кг.k., а дельта T должна быть меньше 10 * C, поэтому мы будем использовать 8 * c.

  Нам известны все значения этого параметра, поэтому мы можем рассчитать массовый расход (сколько килограммов в секунду воздуха необходимо для поступления в комнату). Если мы посмотрим на расчет для помещения 1, то увидим, что он требует 0,26 кг / с. Поэтому мы просто повторяем этот расчет для остальной части комнаты, чтобы найти все значения массового расхода.

  Расчет массового расхода воздуха для каждой комнаты

  Теперь мы можем преобразовать их в объемный расход. Для этого нам нужен определенный объем или плотность воздуха. Мы укажем 21 * c и примем атмосферное давление 101,325 кПа. Мы можем найти это в наших таблицах свойств воздуха, но я предпочитаю использовать онлайн-калькулятор http://bit.ly/2tyT8yp, поскольку он работает быстрее. Мы просто добавляем эти числа и получаем плотность воздуха 1,2 кг / м3.

  Вы видите, что плотность измеряется в кг / м3, но нам нужен удельный объем, равный м3 / кг, поэтому для преобразования мы просто берем обратное, что означает вычисление 1. -1), чтобы получить ответ 0,83 м3 / кг.
  Теперь, когда у нас есть, мы можем рассчитать объемный расход по формуле:

  vdot = mdot, умноженное на v.

  Рассчитайте объемный расход воздуха по массовому расходу

  , где vdot — это объемный расход, mdot — массовый расход в помещении, а v — удельный объем, который мы только что рассчитали.
  Таким образом, если мы опустим эти значения для помещения 1, мы получим объемный расход 0,2158 м3 / с, то есть количество воздуха, которое необходимо для входа в комнату, чтобы удовлетворить охлаждающую нагрузку.Так что просто повторите этот расчет для всех комнат.

  Расход воздуха в здании — размеры воздуховодов

  Теперь мы нарисуем наш маршрут воздуховода на плане этажа, чтобы можно было приступить к его размеру.

  Схема воздуховодов

  Прежде чем мы продолжим, нам нужно рассмотреть некоторые вещи, которые будут играть большую роль в общей эффективности системы.

  Рекомендации по проектированию

  Первый — форма воздуховода. Воздуховоды бывают круглой, прямоугольной и плоскоовальной формы.Круглый воздуховод, безусловно, является наиболее энергоэффективным типом, и это то, что мы будем использовать в нашем рабочем примере позже. Если сравнить круглый воздуховод с прямоугольным, мы увидим, что:

  Сравнение круглых и прямоугольных воздуховодов

  Круглый воздуховод с площадью поперечного сечения 0,6 м2 имеет периметр 2,75 м
  Прямоугольный воздуховод с равной площадью поперечного сечения имеет периметр 3,87 м
  Поэтому прямоугольный воздуховод требует больше металла для своей конструкции, что добавляет больше веса и затраты на дизайн.Более крупный периметр также означает, что больше воздуха будет контактировать с материалом, и это увеличивает трение в системе. Трение в системе означает, что вентилятор должен работать интенсивнее, а это приводит к более высоким эксплуатационным расходам. По возможности всегда используйте круглый воздуховод, хотя во многих случаях необходимо использовать прямоугольный воздуховод, поскольку пространство ограничено.

  Падение давления в воздуховоде

  Второе, что следует учитывать, — это материал, из которого изготовлены воздуховоды, и шероховатость этого материала, поскольку он вызывает трение.Например, если у нас есть два воздуховода с одинаковыми размерами, объемным расходом и скоростью, единственная разница заключается в материале. Один изготовлен из стандартной оцинкованной стали, другой — из стекловолокна, перепад давления на расстоянии 10 м для этого примера составляет около 11 Па для оцинкованной стали и 16 Па для стекловолокна.

  Энергоэффективная арматура для воздуховодов

  Третье, что мы должны учитывать, — это динамические потери, вызванные арматурой. Мы хотим использовать максимально гладкую арматуру для повышения энергоэффективности.Например, используйте изгибы с большим радиусом, а не под прямым углом, поскольку резкое изменение направления тратит огромное количество энергии.

  Моделирование воздуховодов CFD

  Мы можем быстро и легко сравнить характеристики воздуховодов различных конструкций с помощью CFD или вычислительной гидродинамики. Эти симуляции были произведены с использованием революционной облачной инженерной платформы CFD и FEA компанией SimScale, которая любезно спонсировала эту статью.
  Вы можете получить бесплатный доступ к этому программному обеспечению, щелкнув здесь, и они предлагают несколько различных типов учетных записей в зависимости от ваших потребностей моделирования.

  SimScale не ограничивается только проектированием воздуховодов, он также используется для центров обработки данных, приложений AEC, проектирования электроники, а также теплового и структурного анализа.

  Просто взгляните на их сайт, и вы можете найти тысячи симуляторов для всего, от зданий, систем отопления, вентиляции и кондиционирования, теплообменников, насосов и клапанов до гоночных автомобилей и самолетов, которые можно скопировать и использовать в качестве шаблонов для вашего собственного анализа конструкции. .

  Они также предлагают бесплатные вебинары, курсы и учебные пособия, которые помогут вам настроить и запустить собственное моделирование. Если, как и я, у вас есть некоторый опыт создания симуляций CFD, то вы знаете, что этот тип программного обеспечения обычно очень дорогое, и вам также понадобится мощный компьютер для его запуска.

  Однако с SimScale все можно сделать из веб-браузера. Поскольку платформа основана на облаке, всю работу выполняют их серверы, и мы можем получить доступ к нашим проектным симуляциям из любого места, что значительно облегчает нашу жизнь как инженеров.

  Итак, если вы инженер, дизайнер, архитектор или просто кто-то, кто хочет опробовать технологию моделирования, я настоятельно рекомендую вам проверить это программное обеспечение, получить бесплатную учетную запись, перейдя по этой ссылке.

  Стандартная и оптимизированная конструкция воздуховодов CFD

  Теперь, если мы посмотрим на сравнение двух проектов, мы увидим стандартный дизайн слева и более эффективный дизайн справа, который был оптимизирован с помощью simscale. В обеих конструкциях используется скорость воздуха 5 м / с, цвета представляют скорость: синий означает низкую скорость, а красный — области высокой скорости.

  Стандартный дизайн воздуховодов

  Из цветовой шкалы скорости и линий тока видно, что в конструкции слева входящий воздух напрямую ударяет по резким поворотам, присутствующим в системе, что вызывает увеличение статического давления.Резкие повороты вызывают появление большого количества рециркуляционных зон внутри воздуховодов, что препятствует плавному движению воздуха.

  Тройник на дальнем конце главного воздуховода заставляет воздух внезапно разделяться и менять направление. Здесь имеется большой обратный поток, который снова увеличивает статическое давление и снижает количество подаваемого воздуха

  Высокая скорость в главном воздуховоде, вызванная резкими поворотами и резкими поворотами, уменьшает поток в 3 ветви слева.

  Оптимизированная конструкция воздуховодов энергоэффективность

  Если теперь мы сосредоточимся на оптимизированной конструкции справа, мы увидим, что используемые фитинги имеют гораздо более гладкий профиль без внезапных препятствий, рециркуляции или обратного потока, что значительно улучшает скорость воздушного потока в системе. В дальнем конце основного воздуховода воздух делится на две ветви через пологую изогнутую тройниковую секцию. Это позволяет воздуху плавно менять направление и, таким образом, не происходит резкого увеличения статического давления, а скорость потока воздуха в комнаты резко увеличивается.

  Три ответвления в главном воздуховоде теперь получают равный воздушный поток, что значительно улучшает конструкцию. Это связано с тем, что дополнительная ветвь теперь питает три меньшие ветви, позволяя некоторой части воздуха плавно отделяться от основного потока и поступать в эти меньшие ветви.

  С учетом этих соображений мы можем вернуться к конструкции воздуховода.

  Этикетки для воздуховодов и фитингов

  Теперь нам нужно пометить каждую секцию воздуховода, а также фитинги буквой.Обратите внимание, что мы разрабатываем здесь только очень простую систему, поэтому я включил только воздуховоды и базовую арматуру, я не включил такие вещи, как решетки, воздухозаборники, гибкие соединения, противопожарные клапаны и т. Д.

  Теперь мы хотим создать таблицу с помеченными строками, как в примере. Для каждого воздуховода и фитинга нужен отдельный ряд. Если воздушный поток разделяется, например, в тройнике, тогда нам нужно добавить линию для каждого направления, мы увидим это позже в статье.

  Просто добавьте буквы в отдельные строки и укажите, какой тип фитинга или воздуховода соответствует.

  Схема воздуховодов расход воздуха

  Мы можем начать вводить некоторые данные, мы можем сначала включить объемный расход для каждого из ответвлений, это просто, поскольку это просто объемный расход для помещения, которое оно обслуживает. Вы можете видеть на диаграмме, которую я заполнил.

  Схема воздуховодов Расходы в основных воздуховодах

  Затем мы можем приступить к определению размеров основных воздуховодов. Для этого убедитесь, что вы начинаете с самого дальнего главного воздуховода. Затем мы просто складываем объемные расходы для всех ответвлений после этого.Для главного воздуховода G мы просто суммируем ветви L и I. Для D это просто сумма L I и F, а для воздуховода A — это сумма L, I, F и C., поэтому просто введите их в таблицу.

  По черновому чертежу мы измеряем длину каждой секции воздуховода и заносим ее в таблицу.

  Размеры воздуховодов — Определение размеров воздуховодов

  Для определения размеров воздуховодов вам понадобится таблица размеров воздуховодов. Вы можете получить их у производителей воздуховодов или в отраслевых организациях, таких как CIBSE и ASHRAE.Если у вас его нет, вы можете найти их по следующим ссылкам. Ссылка 1 и Ссылка 2

  Эти диаграммы содержат много информации. Мы можем использовать их, чтобы найти падение давления на метр, скорость воздуха, объемный расход, а также размер воздуховода. Схема диаграммы может немного отличаться в зависимости от производителя, но в этом примере вертикальные линии показывают падение давления на метр воздуховода. Горизонтальные линии показывают объемный расход. Нисходящие диагональные линии соответствуют скорости, восходящие диагональные линии — диаметру воздуховода.

  Мы начинаем подбирать размеры с первого главного воздуховода, который является секцией А. Чтобы ограничить шум в этой секции, мы укажем, что максимальная скорость может составлять не более 5 м / с. Мы знаем, что для этого воздуховода также требуется объемный расход 0,79 м3 / с, поэтому мы можем использовать скорость и объемный расход, чтобы найти недостающие данные.

  Пример выбора размера воздуховода

  Мы берем диаграмму и прокручиваем ее снизу слева, пока не достигнем объемного расхода 0,79 м3 / с. Затем мы определяем точку, где линия скорости составляет 5 м / с, и проводим линию поперек, пока не достигнем ее.Затем, чтобы найти перепад давления, мы проводим вертикальную линию вниз от этого пересечения. В данном случае мы видим, что он составляет 0,65 Па на метр. Так что добавьте эту цифру в диаграмму. Поскольку мы используем метод равного падения давления, мы можем использовать это падение давления для всех длин воздуховодов, поэтому заполните и их. Затем мы снова прокручиваем вверх и выравниваем наше пересечение с восходящими диагональными линиями, чтобы увидеть, что для этого требуется воздуховод диаметром 0,45 м, поэтому мы также добавляем его в таблицу.

  Нам известны объемный расход и падение давления, поэтому теперь мы можем рассчитать значения для секции C, а затем для остальных воздуховодов.

  Для остальных воздуховодов мы используем тот же метод.

  Подбор размеров воздуховодов методом равного давления

  На графике мы начинаем с рисования линии от 0,65 Па / м до самого верха, а затем проводим линию напротив нашего требуемого объемного расхода, в данном случае для секции C нам нужно 0,21 м3 / с. На этом пересечении мы проводим линию, чтобы найти скорость, и мы видим, что она попадает в пределы линий 3 и 4 м / с, поэтому нам нужно оценить значение, в этом случае оно составляет около 3,6 м / с, поэтому мы добавляем что к диаграмме.Затем мы рисуем еще одну линию на другой диагональной сетке, чтобы найти диаметр нашего воздуховода, который в данном случае составляет около 0,27 м, и мы тоже добавим его в таблицу.

  Повторяйте этот последний процесс для всех оставшихся воздуховодов и ответвлений, пока таблица не будет заполнена.

  Теперь найдите общие потери в воздуховоде для каждого воздуховода и ответвления. Это очень легко сделать, просто умножив длину воздуховода на падение давления на метр. В нашем примере мы обнаружили, что оно составляет 0,65 Па / м. Проделайте то же самое со всеми воздуховодами и ответвлениями на столе.

  Размер фитингов для воздуховодов

  Первый фитинг, который мы рассмотрим, — это изгиб 90 * между воздуховодами J и L

  Для этого мы ищем наш коэффициент потерь для изгиба от производителя или отраслевого органа, вы можете узнать это, щелкнув эту ссылку.

  Коэффициент потери давления на отводе воздуховода

  В этом примере мы видим, что коэффициент равен 0,11

  Затем нам нужно рассчитать динамические потери, вызванные изгибом, изменяющим направление потока.Для этого мы используем формулу Co, умноженную на rho, умноженную на v в квадрате, деленную на 2, где co — наш коэффициент, rho — плотность воздуха, а v — скорость.

  Формула потери давления на изгибе воздуховода

  Мы уже знаем все эти значения, поэтому, если мы опустим цифры, мы получим 0,718 паскалей. Так что просто добавьте это в таблицу. (Посмотрите видео внизу страницы, чтобы узнать, как это вычислить).

  Потеря давления в тройнике воздуховода

  Следующий фитинг, который мы рассмотрим, — это тройник, который соединяет главный воздуховод с ответвлениями. Мы будем использовать пример тройника с буквой H между G и J в системе.Теперь для этого нам нужно учесть, что воздух движется в двух направлениях, прямо насквозь, а также сворачивает в ответвление, поэтому нам нужно выполнить расчет для обоих направлений.

  Если мы посмотрим на воздух, движущийся по прямой, то сначала мы найдем отношение скоростей, используя формулу скорости out, деленной на скорость in. В этом примере выход воздуха составляет 3,3 м / с, а входящий воздух — 4 м / с, что дает нам 0,83

  Затем мы выполняем другое вычисление, чтобы найти отношение площадей, при этом используется формула: диаметр вне квадрата, деленный на диаметр в квадрате.В этом примере выходной диаметр составляет 0,24 м, а внутренний диаметр — 0,33 м, поэтому, если мы возведем их в квадрат, а затем разделим, мы получим 0,53

  .

  Теперь мы ищем фитинги, которые мы используем, от производителя или отраслевого органа, снова ссылка здесь для этого.

  Размер тройника воздуховода

  В руководствах мы находим две таблицы: одна, которую вы используете, зависит от направления потока, мы используем прямое направление, поэтому мы определяем ее местонахождение, а затем просматриваем каждое соотношение, чтобы найти наш коэффициент потерь. Здесь вы можете увидеть, что оба рассчитанных нами значения попадают между значениями, указанными в таблице, поэтому нам нужно выполнить билинейную интерполяцию.Чтобы сэкономить время, мы просто воспользуемся онлайн-калькулятором, чтобы найти это, ссылка здесь (посмотрите видео, чтобы узнать, как выполнить билинейную интерполяцию).

  Заполняем наши значения и находим ответ 0,143

  Расчет потери давления в тройнике

  Теперь мы вычисляем динамические потери для прямого пути через тройник, используя формулу co, умноженную на rho, умноженное на v в квадрате, деленное на 2. Если мы опустим наши значения, мы получим ответ в 0,934 паскаля, поэтому добавьте это в таблицу.

  Затем мы можем рассчитать динамические потери для воздуха, который превращается в изгиб.Для этого мы используем те же формулы, что и раньше. Выходная скорость рассчитывается путем вычисления нашего отношения скоростей. Затем мы находим отношение площадей, используя формулу: диаметр вне квадрата, деленный на диаметр в квадрате. Мы берем наши значения из нашей таблицы и используем 3,5 м / с, разделенные на 4 м / с, чтобы получить 0,875 для отношения скоростей, и мы используем 0,26 м в квадрате, деленные на 0,33 м в квадрате, чтобы получить 0,62 для отношения площадей.

  Фитинг тройника с потерей изгиба

  Затем мы используем таблицу сгибов для тройника, опять же между значениями, указанными в таблице, поэтому мы должны найти числа, используя билинейную интерполяцию.Мы опускаем значения, чтобы получить ответ 0,3645 паскаля. Так что просто добавьте это в таблицу.

  Теперь повторите этот расчет для других тройников и фитингов, пока таблица не заполнится.

  Поиск индексного участка — размер воздуховода

  Затем нам нужно найти индексный прогон, который является прогоном с наибольшим падением давления. Обычно это самый длинный пробег, но он также может быть пробегом с наибольшим количеством приспособлений.

  Мы находим это легко, складывая все потери давления от начала до выхода каждой ветви.

  Например, чтобы добраться от A до C, мы теряем 5,04 Па
  A (1,3 Па) + B (1,79 Па) + C (1,95 Па)

  От A до F мы теряем 8,8 Па
  A (1,3 Па) + B (1,7 Па) + D (1,3 Па) + E (2,55 Па) + F (1,95)

  От A до I мы теряем 10,56
  A (1,3 Па) + B (1,7 Па) + D (1,3 Па) + E (1,34 Па) + G (2,6 Па) + H (0,36 Па) + I (1,95 Па)

  От A до L мы теряем 12,5 Па.
  A (1,3 Па) + B (1,7 Па) + D (1,3 Па) + E (1,34 Па) + G (2,6 Па) + H (0,93 Па) + J (0,65 Па ) + K (0,72 Па) + L (1,95 Па)

  Следовательно, вентилятор, который мы используем, должен преодолевать пробег с наибольшими потерями, а именно A — L с 12. 5pa, это индексный прогон.

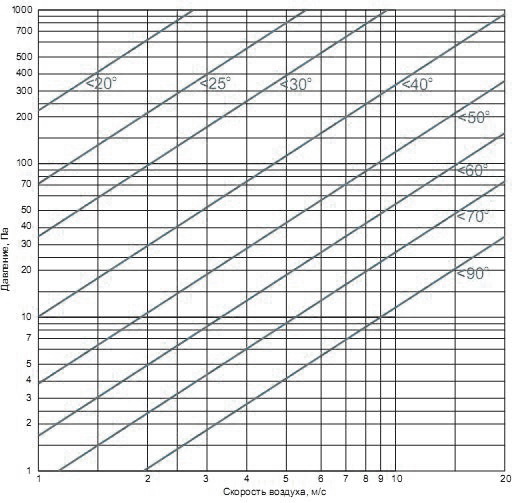

  Заслонки воздуховода — балансировка системы

  Чтобы сбалансировать систему, нам необходимо добавить демпферы в каждую из ветвей, чтобы обеспечить равный перепад давления во всех и достичь проектных расходов в каждой комнате.

  Мы можем рассчитать, какой перепад давления должен обеспечивать каждый демпфер, просто вычитая потери в ходе прогона из индексного прогона.

  от A до C составляет 12,5 Па — 5,04 Па = 7,46 Па

  от A до F составляет 12,5 Па — 8,8 Па = 3,7 Па

  от A до I равно 12.5 Па — 10,56 Па = 1,94 Па

  И это наша система воздуховодов. Мы сделаем еще один урок, посвященный дополнительным способам повышения эффективности системы воздуховодов.

  Мы не можем найти эту страницу

  (* {{l10n_strings. REQUIRED_FIELD}})

  {{l10n_strings.CREATE_NEW_COLLECTION}} *

  {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

  {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

  {{l10n_strings.DRAG_TEXT_HELP}}

  {{l10n_strings. LANGUAGE}} {{$ select.selected.display}}

  {{article.content_lang.display}}

  {{l10n_strings.АВТОР}}

  {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

  {{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

  Правило выбора размеров воздуховодов ОВК

  Блок HVAC, установленный в вашем доме, отвечает за его обогрев и охлаждение в зависимости от погодных условий. Сам по себе агрегат не определяет, насколько эффективно он будет работать. Есть много других факторов, которые играют роль в принятии такого решения. Одним из таких решающих факторов является размер воздуховода. Вы удивлены, услышав это? Но это правда.Вы, должно быть, задаетесь вопросом, какое значение может иметь размер воздуховода, в конце концов, он просто выталкивает воздух? Более того, каков правильный размер воздуховода и существует ли эмпирическое правило выбора размеров воздуховодов HVAC? Итак, цель этой статьи — ответить на эти вопросы и помочь вам понять важность воздуховодов.

  Воздуховоды — это каналы или проходы, которые используются в системах отопления, вентиляции и кондиционирования (HVAC) для распределения свежего и удаления застоявшегося воздуха. Блок HVAC заполняет приточную камеру либо охлажденным, либо нагретым воздухом по желанию.Он направляется через воздуховоды системы. Когда свежий воздух входит в комнату, он выталкивает уже присутствующий воздух из комнаты в еще один набор каналов. Эти воздуховоды затем подают отработанный воздух в обратную камеру.

  Практическое правило выбора размеров воздуховодов ОВК

  Часто подрядчик AC хотел бы определить размер вашего переменного тока, используя практическое правило. Поскольку вы не знаете, что это такое, вы должны быть ошеломлены. Проще говоря, эмпирическое правило гласит — на каждые 500 квадратных футов площади пола с кондиционированным воздухом установите кондиционер мощностью в одну тонну.

  Почему имеет значение размер воздуховода?

  Ясно одно: вам нужны воздуховоды подходящего размера для эффективной работы системы отопления, вентиляции и кондиционирования воздуха. Но почему так? Вот ответ на ваш вопрос. Небольшие по размеру воздуховоды усложняют работу вашей системы отопления, вентиляции и кондиционирования воздуха, чтобы поддерживать в доме желаемую температуру. Если размер вашего воздуховода большой, скорость воздуха будет нарушена. Это означает, что вы не почувствуете, как воздух проходит через вентиляционные отверстия.

  Как рассчитать размер воздуховода

  Вы прочитали выше об эмпирическом правиле выбора размеров воздуховодов HVAC.Теперь давайте посмотрим на все, что вам нужно знать, чтобы рассчитать лучший размер воздуховода для вашего дома. Формула немного сложная и включает в себя следующие вещи —

  1. Площадь вашего дома в квадратных футах.
  2. Размер вашего кондиционера.
  3. Скорость воздушного потока.
  4. Потери на трение.
  5. Статическое давление блока HVAC.

  Чтобы рассчитать размер воздуховода, действуйте следующим образом —

  1. Посмотрите на свою печь, чтобы узнать, сколько BTU (британских тепловых единиц) она производит.Эта информация обычно указывается на плите печи. Разделите это число на 10 000.

  2. Умножьте ответ на воздушный поток вашей печи в кубических футах в минуту (CFM). Обычно 100 кубических футов в минуту производится печью с естественной тягой, 130 кубических футов в минуту — принудительной печью и 150 кубических футов в минуту — конденсационной печью.

  3. Разделите ответ, полученный на шаге 2, на 10. Вы получите меру воздушного потока, разрешенного блоком HVAC в вашем доме.

  4. Теперь рассчитайте размер воздуховода, умножив длину на ширину.Например, если размер вентиляционного отверстия составляет 4 на 8 дюймов, общий кубический фут в минуту составляет 32 (4 × 8) на одно вентиляционное отверстие.

  5. Теперь разделите CFM на вентиляционное отверстие на общее количество CFM для печи.

  6. Вычислите квадратные футы каждой комнаты, умножив длину комнаты на ее ширину.

  7. Наконец, разделите количество вентиляционных отверстий на общую площадь каждой комнаты в квадратных футах.

  Этот расчет сбивает с толку, и мы это знаем. Лучше всего использовать онлайн-калькулятор, чтобы определить размер воздуховода для вашего дома.В идеале для каждой комнаты площадью 100 квадратных футов или меньше требуется по крайней мере одна вентиляция и две или три вентиляционных отверстия для комнаты большего размера.

  Использование онлайн-калькулятора размеров воздуховодов

  Даже профессионалы используют онлайн-калькуляторы или программные калькуляторы для определения размера воздуховода. Если вы тоже воспользуетесь одним, вреда нет. Они просты в использовании и дают надежный результат. Однако специалисты HVAC имеют в своем распоряжении более сложные инструменты, и, следовательно, их расчеты более надежны и точны.

  Наша рекомендация

  Это хорошо, что вы хотите спроектировать систему воздуховодов HVAC в своем доме. Тем не менее, мы настоятельно рекомендуем вам проконсультироваться с профессионалом, имеющим опыт в этом контексте, для проверки ваших расчетов. Это потому, что ошибка с вашей стороны может дорого обойтись как с точки зрения денег, так и усилий. Размер ваших воздуховодов может кардинально изменить уровень комфорта в вашем доме. Он также определяет сумму, которую вы тратите на поддержание надлежащего охлаждения или обогрева вашего дома. Поскольку наибольший вклад в ваш счет за электроэнергию вносит ваша установка HVAC, вам нужно, чтобы ваши расчеты были правильными в первую очередь.

  Заключение

  Теперь, когда вы знаете, насколько важны воздуховоды для поддержания комфорта в вашем доме и управления счетами за электроэнергию, вы знаете, почему их необходимо точно определять. Однако вы также знаете, что сам расчет сложен и основан на ряде других факторов. Сделать вашу работу проще — профессионалы HVAC. Вам не нужно беспокоиться о расчете размера воздуховода.Просто попросите свою компанию HVAC прислать кого-нибудь, кто сделает все необходимое и даст вам точный размер. Эти люди обучены для работы и могут получить точные результаты с гораздо меньшими трудностями, чем вы. В штате Флорида Aztil AC находится в вашем распоряжении, чтобы помочь вам рассчитать размер воздуховода и решить другие проблемы, связанные с вашей системой отопления, вентиляции и кондиционирования воздуха. Кондиционер — это ваш дом, это самое сердце, и мы готовы позаботиться о вашем сердце за вас. В нашей команде работают квалифицированные люди, хорошо знающие свое дело. Вы можете довериться нам, не задумываясь.Мы гарантируем вам полное удовлетворение.

  Фирмы по дизайну интерьеров: Калькулятор площади воздуховодов

  Этот онлайн-калькулятор воздуховодов используется для расчета скорости потока воздуха в футах в минуту (FPM) и футах в секунду (FPS) через воздуховод любой формы (круг, квадрат или прямоугольник) с диаметром, сторонами или площадью. Введите размеры воздуховода: прямоугольный, круглый или плоский овал, и площадь поверхности воздуховода рассчитывается автоматически. Измерьте расстояние поперек воздуховода в дюймах, затем умножьте на 3.Это количество квадратных дюймов в площади воздуховода.

  Разделите на 1, чтобы определить, сколько квадратных футов занимает площадь воздуховода.

  Если выбрано значение «Гибкая шероховатость», равное 0. Площадь воздуховода в квадратных футах можно рассчитать с помощью геометрических правил для круглых областей. Эта область будет охватывать двухмерный срез воздуховода. Чтобы затем преобразовать это в объем, вы умножаете полученную площадь на длину.

  Рассчитывает размеры прямоугольных и круглых воздуховодов.Для расчета площади прямоугольного воздуховода нам потребуются высота, ширина и длина. Стандартные чертежи Autocad показывают ширину и высоту воздуховода в различных областях, где длина должна быть измерена с помощью ручной шкалы путем измерения воздуховода в каждой позиции.

  Как рассчитать CFM воздуховода?

  Как рассчитать площадь воздуховода в квадратных футах? Эквивалентный диаметр — это диаметр круглого воздуховода с такой же потерей давления, как у эквивалентного прямоугольного воздуховода. Введите воздушный поток и его скорость в калькулятор размеров воздуховода, чтобы определить диаметр воздуховода.

  Ductulator рассчитывает размеры воздуховода с использованием метода равного трения или метода скорости. Введите воздушный поток в воздуховоде (CFM), скорость в воздуховоде (FPM), длину воздуховода и количество изгибов. Калькулятор воздуховодов для ПК.

  Можно посчитать, но в профессиональном плане это не так. Из-за этого профессионалы и любители HVAC обычно не рассчитывают окончательный размер воздуховодов HVAC самостоятельно. Уравнения Дарси-Вейсбаха-Колебрука). A i = площадь воздуховода (фут 2) df = диаметр воздуховода (футы) di = диаметр воздуховода (дюймы) ai = ширина воздуховода (дюймы) bi = ширина воздуховода (дюймы) Пример — Скорость воздушного потока в воздуховоде .

  Чтобы вычислить площадь круга, вам необходимо знать его диаметр или радиус. Диаметр круга — это длина прямой линии от одной стороны круга до другой, проходящей через центральную точку круга. Чтобы открыть эту страницу, у вас должен быть открыт проект.

  Площадь поверхности воздуховодов в некондиционированных помещениях является важным фактором при определении суммы потерь или прибыли из-за воздуховодов в системе. Когда вы впервые научились вычислять двумерную площадь, вы, вероятно, практиковались с квадратами и прямоугольниками, используя простую формулу длина × ширина. ТАБЛИЦА РАЗМЕРОВ ПОЛЕВЫХ КАНАЛОВ Воздуховод из листового металла прямоугольного сечения =.

  Pi — постоянная, используемая в уравнениях, включающих окружности, и всегда равна одному и тому же значению — приблизительно 3. Радиус может быть любым измерением длины. Это вычисляет площадь как квадратные единицы длины, используемой в радиусе. Этот инструмент рассчитает площадь круга по диаметру и преобразует различные единицы измерения диаметра и площади.

  Введите диаметр или двукратный радиус a.Вычислено, это дает площадь 28.

  Определение расхода воздуха в воздуховоде в куб. Фут / мин с использованием датчика давления BAPI — Примечание по применению

  ---

  Для расчета расхода воздуха в кубических футах в минуту (CFM) определите скорость потока в футах в минуту, затем умножьте это значение на площадь поперечного сечения воздуховода.

  Расход воздуха в куб. Фут / мин (Q) = скорость потока в футах в минуту (V) x площадь поперечного сечения воздуховода (A)

  Определение скорости потока

  Самый простой способ определить скорость потока — это измерить скорость потока в воздуховоде с помощью узла трубки Пито, подключенного к датчику перепада давления. Узел трубки Пито включает датчик статического давления и датчик полного давления.

  Датчик общего давления, выровненный по потоку воздуха, измеряет скоростное давление в воздуховоде и статическое давление, которое равно общему давлению. Датчик статического давления, расположенный под прямым углом к ​​воздушному потоку, измеряет только статическое давление. Разница между показаниями общего давления и статического давления — это давление скорости.

  Если вы подключите датчик общего давления к порту HIGH на датчике дифференциального давления, а датчик статического давления — к порту LOW на датчике дифференциального давления, то выходным сигналом датчика будет давление скорости, как показано на рисунках ниже.

  Рис. 1: Узел трубки Пито BAPI, включая узлы датчиков статического и полного давления (ZPS-ACC12) Рис. 2: Датчик дифференциального зонального давления (ZPS) BAPI, измеряющий скорость Давление

  Затем скорость потока определяется по следующему уравнению:
  V = 4005 x √ΔP
  V = скорость потока в футах в минуту.
  √ = квадратный корень из числа справа.
  ΔP = Скорость Давления, измеренная датчиком давления

  Пример: измерение скоростного давления 0,75 дюйма Вт.C. соответствует скорости потока 3 468 футов / мин.

  В = 4005 x √0,75
  √0,75 = 0,866 • 4005 x 0,866 = 3468 • Скорость потока = 3468 футов / мин

  Определение площади поперечного сечения воздуховода

  После получения скорости потока из предыдущей процедуры, эта цифра теперь умножается на площадь поперечного сечения воздуховода для определения расхода воздуха в кубических футах в минуту. Существует два разных уравнения для определения площади поперечного сечения воздуховода: одно для круглых воздуховодов, а другое — для квадратных или прямоугольных воздуховодов.

  Уравнение для квадратных или прямоугольных воздуховодов:
  A = X x Y
  A = Площадь поперечного сечения воздуховода
  X = Высота воздуховода в футах
  Y = Ширина воздуховода в футах.

  Уравнение для круглого воздуховода:
  A = π x r²
  A = площадь поперечного сечения воздуховода
  π = 3,14159
  r = радиус воздуховода в футах

  Пример:
  Круглый воздуховод диаметром 18 дюймов имеет площадь поперечного сечения 1,77 фут²

  A = π x r² или A = 3,14158 x 0,5625
  Диаметр 18 дюймов равен 1.5 футов, следовательно, радиус составляет 0,75 фута • r² = 0,75² = 0,5265 • π = 3,14159
  A = 3,14159 x 0,5625 = 1,77 фут²

  Определение расхода воздуха в CFM

  После получения скорости потока и площади поперечного сечения воздуховода из предыдущих двух процедур, воздушный поток в кубических футах в минуту определяется путем умножения двух:

  Расход воздуха в куб. Фут / мин (Q) = скорость потока в футах в минуту (V) x площадь поперечного сечения воздуховода (A)

  Пример:
  Круглый воздуховод диаметром 18 дюймов с давлением скорости равным.75 ”W.C. имеет воздушный поток 6,128 кубических футов в минуту

  Скорость потока составляет 3 468 футов / мин.
  В = 4005 x √ΔP)
  В = 4005 x √0,75)
  √0,75 = 0,866 • 4005 x 0,866 = 3468 • Скорость потока = 3468 футов / мин

  Площадь поперечного сечения воздуховода составляет 1,77 фут²
  A = π x r²
  π = 3,14159 • r² = 0,75² = 0,5625
  Площадь поперечного сечения воздуховода (A) = 3,14159 x 0,5625 = 1,77 фут²

  Расход воздуха в кубических футах в минуту составляет 6,128 фут3 / мин.
  Расход воздуха в кубических футах в минуту (Q) = скорость потока в футах в минуту (В) x площадь поперечного сечения воздуховода (A)
  Расход воздуха в кубических футах в минуту (Q) = 3468 футов в минуту х 1.77 футов² = 6 128 кубических футов в минуту

  Если у вас есть какие-либо вопросы об этой процедуре, позвоните вашему представителю BAPI.

  ---

  Версия этого документа в формате pdf для печати

  Приложение «Калькулятор воздуховодов

  », разработанное Let’sFab

  Приложение «Калькулятор воздуховодов

  », используемое для расчета размеров прямоугольных и круглых воздуховодов с использованием CFM и FPM. Он также рассчитывает скорость воздушного потока в кубометрах в минуту и ​​скорость воздушного потока в кубометрах в минуту для круглых и прямоугольных воздуховодов.

  Это приложение полезно для дизайнеров и инженеров HVAC, работающих в области отопления, вентиляции и кондиционирования воздуха.

  В этом приложении доступны следующие параметры калькулятора воздуховода:

  1. Калькулятор размеров воздуховода.
  2. Калькулятор CFM.
  3. Калькулятор FPM.

  Как использовать приложение «Калькулятор воздуховодов»:

  1. Сначала установите наше приложение «Калькулятор воздуховодов» на устройство Android или Apple и запустите приложение на своем устройстве.
  2. Он покажет начальный экран приветствия с индикатором выполнения после завершения 100% индикатора выполнения, он перенесет вас на домашнюю страницу приложения.
  3. Когда доступна домашняя страница приложения с тремя различными вариантами калькулятора воздуховодов на ваш выбор в соответствии с вашими требованиями.
  4. Вы должны выбрать любую опцию на домашней странице, когда вы нажимаете любую опцию, тогда открывается страница ввода калькулятора воздуховода.
  5. Когда откроется страница ввода, вы увидите стандартное изображение ввода для понимания, что обозначения полей ввода отображаются для вашей справки, и, если вы понимаете, эти обозначения заполняют все вводимые данные в поле ввода и нажимают кнопку вычисления
  6. Когда вы нажимаете кнопку вычисления Вам будет показана страница вывода, содержащая все необходимые данные результатов для этого калькулятора.
  7. Если вы оставили какое-либо поле ввода пустым, оно покажет вам уведомление об ошибке, поэтому, если вы получаете это уведомление, проверьте все пустые поля и введите правильные данные для получения результатов.
  8. Когда вы закончите свои вычисления, вы можете выйти из этого приложения, снова нажав на домашней странице, он покажет вам уведомление для подтверждения, а затем выйдите из этого приложения, если вы уверены, что выйдете из приложения.

  В этом приложении для расчета скорости воздушного потока размера воздуховода в футах в минуту и ​​скорости потока воздуха в кубометрах в минуту, требуемой для входов, он дает результат в виде требуемого размера воздуховода для прямоугольных и круглых типов воздуховодов в дюймах.

  В калькуляторе кубических футов в минуту вы должны ввести значения скорости воздушного потока в кубических футах в минуту и ​​размер воздуховода круглого или прямоугольного сечения, длину, ширину или диаметр в дюймах, и результаты будут выражены в виде скорости воздушного потока в кубических футах в минуту.

  No related posts.
