Расход химического анкера
Главная / Расход химического анкера
В данном разделе представлены все программы входящие в расчетный комплекс FIXPERIENCE fischer, которые позволяют рассчитать анкерные стальные и химические крепления в бетоне и кладке, рассчитать крепления конструкций фасадных систем, а также расчет инженерных коммуникаций и деревянных конструкций с помощью конструкционных шурупов.
1. Программное обеспечение САПР «FIXPERIENCE», разработанное компанией Fischer, обеспечивает безопасную и надежную поддержку при проведении расчетов по вашим проектам и предназначено для проектировщиков, инженеров-строителей или монтажников. Программа позволяет легко и быстро подбирать и рассчитывать анкерные крепления. Новая модульная структура программы включает в себя инженерное программное обеспечение и специализированные программные модули.
2. Ниже представлена таблица с примерным расчетом по расходу химического анкера. Исходными данными для расчета химических анкеров являются d-диаметр шпильки (арматуры) и глубина установки. Диаметр сверления D рассчитывается в соответствии с технической документацией производителя.
Таблица примерного расчета:
Отверстие глубина/диаметр отверстия | D8 (М6) | D12 (М8) | D14 (М10) | D14 (М12) | D18 (М16) | D24 (М20) | D28 (М24) | D35 (М30) |
60 мм | 4ml | 4ml | 6ml | |||||
70 мм | 4ml | 4ml | 6ml | 6ml | ||||
80 мм | 4ml | 6ml | 6ml | 8ml | 10ml | |||
90 мм | 6ml | 8ml | 10ml | 12ml | 22ml | |||
100 мм | 6ml | 8ml | 10ml | 12ml | 24ml | 30ml | ||
110 мм | 6ml | 8ml | 10ml | 14ml | 28ml | 32ml | ||
120 мм | 8ml | 10ml | 10ml | 14ml | 30ml | 36ml | 54ml | |
130 мм | 8ml | 10ml | 12ml | 16ml | 32ml | 38ml | 58ml | |
140 мм | 8ml | 10ml | 12ml | 34ml | 42ml | 62ml | ||
150 мм | 10ml | 12ml | 14ml | 18ml | 36ml | 44ml | 66ml | |
160 мм | 10ml | 12ml | 14ml | 20ml | 40ml | 46ml | 70ml | |
180 мм | 12ml | 16ml | 22ml | 44ml | 52ml | 80ml | ||
200 мм | 14ml | 18ml | 24ml | 48ml | 58ml | 88ml | ||
220 мм | 20ml | 26ml | 54ml | 64ml | 98ml | |||
240 мм | 20ml | 28ml | 58ml | 70ml | 106ml | |||
260 мм | 30ml | 64ml | 76ml | 114ml | ||||
280 мм | 32ml | 68ml | 82ml | 124ml | ||||
300 мм | 36ml | 72ml | 86ml | 132ml |
Точный расход химического анкера зависит от многих условий — для детального расчета хим анкера обращайтесь к нашим менеджерам, которые помогут в сжатые сроки узнать необходимую информацию и сделают расчеты под ваши условия.
Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.
Хорошо
Химический анкер: инструкция по применению
Химический анкер представляет собой специально разработанный химический состав для заполнения монтажного отверстия перед установкой анкеров, шпилек, арматуры и т.д. Смесь позволяет проводить монтаж в экстремальных условиях, практически на всех типах базовых материалов, обеспечивает прочную фиксацию установленного крепежного элемента или арматуры, создает узлы крепления, способные выдержать динамические и сейсмические нагрузки.
В зависимости от конструкции химические анкеры делятся на капсульные изделия и картриджи. Первые представляют собой капсулу, заполненную химической смесью, ее помещают в монтажное отверстие перед установкой заостренной резьбовой шпильки
Инъекционный химический анкер выполнен в виде двухкомпонентной системы. Данный вид химических анкеров помещен в пластиковый (у большей части производителей) баллон, который может быть выполнен либо в коаксиальном исполнении, когда отвердитель и основной действующий компонент находятся в общей тубе или же в форме «Шаттла», если баллон состоит из двух туб: в одной из них находится отвердитель, в другой— основной компонент. Смешивание компонентов происходит при монтаже: они выпрессовываются с помощью специального пистолета и насадки. Преимуществом таких систем есть возможность многоразового использования, с их помощью можно заполнять несколько отверстий под анкеровку.
Крепежные изделия в совокупности с химическими смесями позволяют выполнять следующие виды работ:
- установка конструкций со значительным весом и габаритами;
- крепление бетонных слоев краевых балок из железобетона;
- фиксация лестниц, ограждающих конструкций, поручней, оборудования;
- монтаж консолей, фасадов стальных, металлоконструкций;
- установка инженерных систем и различных агрегатов;
- проведение монтажа на слабонесущих строительных основаниях.
Монтаж химического анкера картриджного типа показан на рисунке 1.
Установка химического анкера выполняется по следующему алгоритму:
- Перед установкой стального крепежного элемента высверливают монтажное отверстие, оно должно полностью соответствовать размерам крепежа. Поэтому на бур устанавливают ограничитель глубины, или делают пометку на его стержне. Слишком глубокое монтажное отверстие приведет к перерасходу химической смеси.
- В образованное отверстие выпрессовывают определенное количество инъекционного состава или помещают анкер-капсулу. Затем устанавливают резьбовую шпильку или другой крепежный элемент.
- Химический состав расширяется, надежно соединяется со стенками несущего основания и при застывании фиксирует металлический крепеж. После его затвердения образовывается надежный узел крепления, монолитный с несущим основанием (рисунок 2), на который можно устанавливать проектную нагрузку.
Благодаря тому, что химические анкеры работают за счет адгезии с базовым материалом, они имеют следующие преимущества, относительно механических анкеров:
- возможность удерживать значительные нагрузки на большинстве типов несущих оснований;
- проведение анкеровки с малыми краевыми и межосевыми расстояниями;
- не создают излишнее напряжение в несущей поверхности и не приводят к ее растрескиванию;
- возможность проведения анкеровки на участках, наполненных водой, при отрицательных температурах, в условиях действующих динамических и сейсмических нагрузок;
- обеспечение полной герметизации соединений, способствующей их длительному использованию;
- для производства изделий применяются качественные сертифицированные составы, не содержащие токсичных компонентов;
- изделия устанавливаются достаточно быстро и имеют длительный срок эксплуатации, также производители выпускают продукцию с ускоренным временем затвердения;
- возможность проведения анкеровки в ситуациях, когда металлические анкеры не обеспечивают надежные соединения.
Заводы-изготовители предлагают широкий ассортимент химической анкерной продукции, поэтому можно подобрать крепеж под конкретные условия проекта. С помощью химических крепежей выполняется анкеровка в отверстиях, заполненных водой, при высоких и низких температурах, в строительных материалах с низкой несущей способностью, также изделия позволяют усилить уже существующие конструкции.
Стоимость химического анкераЦена химических анкеров зависит от их состава, обеспечивающего свойства продукции. Изделия, рассчитанные на определенные экстремальные условия эксплуатации, имеют специальные добавки, поэтому их стоимость выше, чем у стандартных анкеров. Если говорить о брендовости, то значимого отличия в цене, между известными торговыми марками нет.
Подбирать анкерную продукцию необходимо в зависимости от материала, на который будет устанавливаться химический крепеж, способа анкеровки (предварительный или сквозной монтаж) и факторов, влияющих на затвердение смеси (внешней температуры, влажности и т. д.), а также дополнительных характеристик продукции. Например, производитель химических анкеров компания Фишер, разработала серию изделий, не требующих очистки монтажного отверстия от остатков пыли и крошки. Такие составы значительно ускоряют монтаж и снижают стоимость строительных работ.
Если нужно приобрести анкерную продукцию для масштабного строительства, то сэкономить на стоимости крепежных изделий, можно, заказав их по оптовой цене. Дело в том, что при розничной продаже присутствует высокая наценка, которой нет в оптовой торговле и конечная цена на оптовую продукцию значительно ниже.

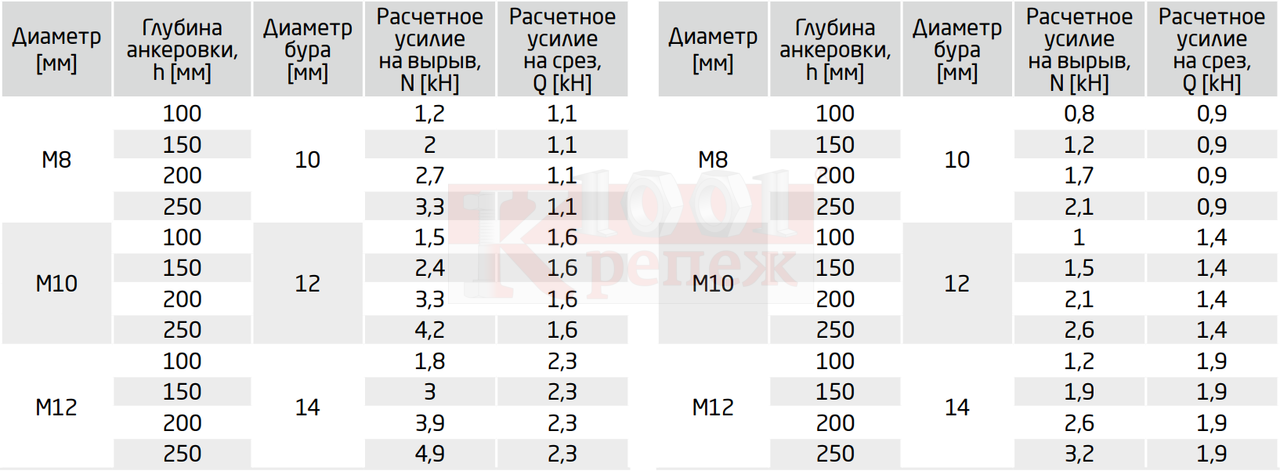

Расход химического анкераНесущая способность химических анкеров во многом зависит от правильной их установки и эффективного заполнения клеевым составом отверстия под анкеровку. Производители подробно описывают расход химической смеси в инструкции по эксплуатации или на тубе изделия. Для эффективной установки клеевой состав должен занимать 2/3 от объема монтажного отверстия. При использовании сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как гильза заполняется полностью.
Также требуемый расход инъекционной смеси, можно рассчитать при помощи онлайн-калькулятора, внеся исходные данные. Многие известные бренды имеют свой калькулятор для подбора анкерной продукции, такой способ расчета не занимает много времени и не требует технических знаний от исполнителя.

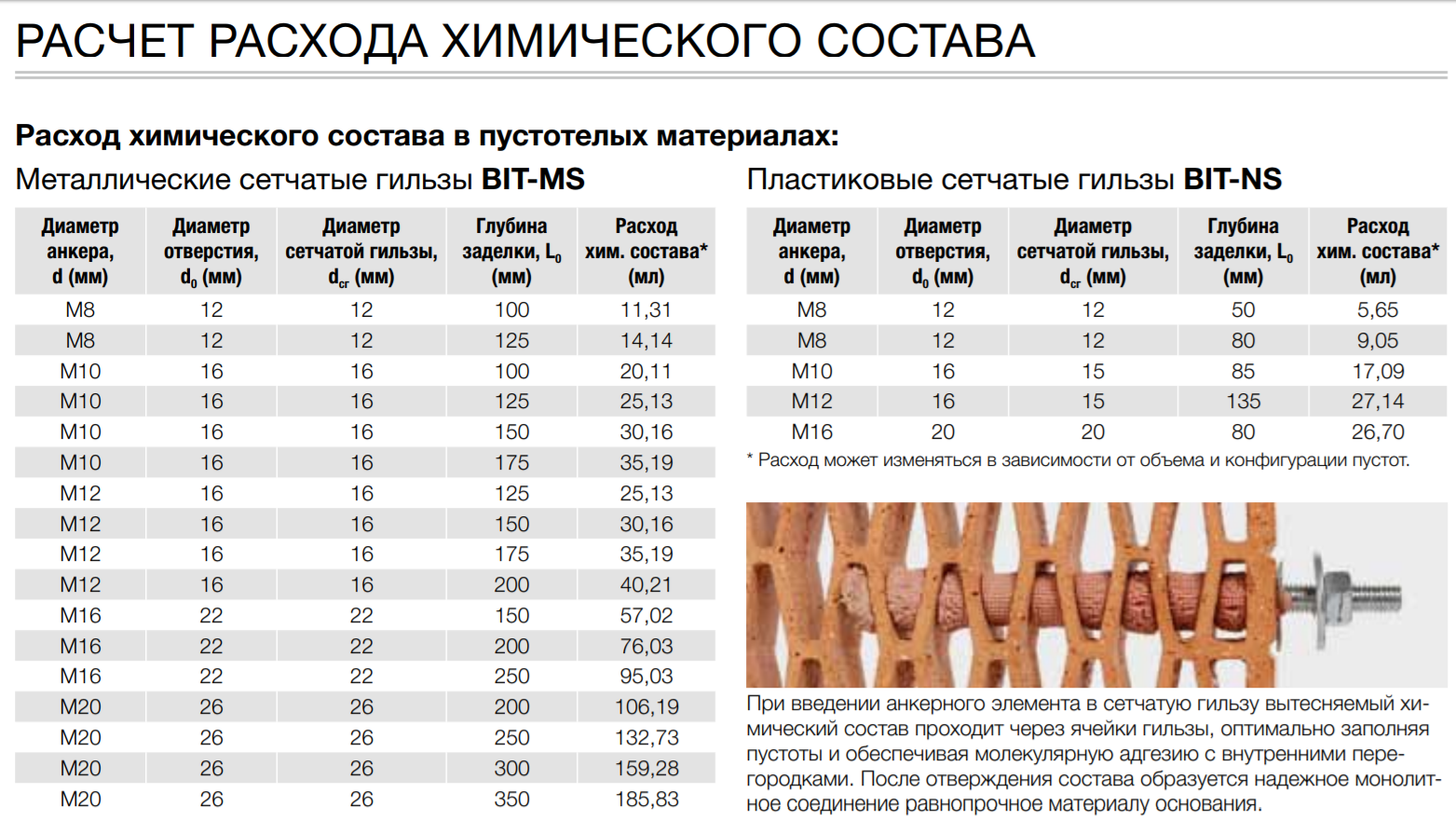

В ситуации с капсульными анкерами, производитель указывает диаметр и глубину, для которых подходит ампула, поэтому ее несложно подобрать под конкретное отверстие. Например, химический анкер Fischer UMV multicone UMV-P 12×100 рассчитан на диаметр отверстия 15 мм и глубину просверленного отверстия 115 мм.
Важно! Сетчатые гильзы для химических анкеров позволяют зафиксировать химический состав на необходимой глубине анкеровки в пустотелых и щелевых основаниях, обеспечивают правильную фиксацию металлического крепежного элемента в монтажном отвести. С их помощью можно добиться оптимального расхода инъекционного состава.
Наша компания «1001 КРЕПЕЖ» специализируется на продаже химических анкеров известных торговых брендов: Hilti (Хилти), Henkel (Хенкель), Fischer (Фишер), Sormat (Сормат), Mungo (Мунго), Akfix (Акфикс), Wurth (Вюрт) и т.д. Мы предлагает потребителям высококачественную крепежную продукцию по выгодной оптовой цене. Все изделия сертифицированы, соответствуют требуемым стандартам, обладают высокой несущей способностью.
Перед продажей строительной продукции, менеджеры нашей компании предоставляют клиентам бесплатную профессиональную консультацию. Помогают правильно выбрать химический состав крепежной продукции под конкретное несущее основание, предполагаемую нагрузку и условия эксплуатации, подберут несколько вариантов продукции. Посоветуют инструмент для быстрого монтажа, укомплектуют Ваш заказ, согласно выбранной спецификации и обеспечат его доставку в строго оговоренный срок.
ХИМИЧЕСКИЕ АНКЕРЫ ИНДЕКС
Приверженность качеству
Ознакомьтесь с нашим ассортиментом химических анкеров
Химические анкеры, также известные как смолы или химические крепления, являются продуктами, наиболее широко используемыми как профессионалами, так и любителями-любителями для крепления элементов к различным материалам.
Они являются отличным решением для крепления элементов, предназначенных для тяжелых условий эксплуатации, как к твердым материалам (бетон и камень), так и к пустотелым материалам (кирпичная кладка и пустотелый кирпич). В основном они действуют как клей между материалом и вставленным стержнем или хвостовиком. Химические анкеры/фиксаторы имеют следующие преимущества:
Максимальная производительность
Они могут выдерживать более высокие нагрузки, чем механические крепления, так как нагрузка приходится на всю поверхность перфорации, обеспечивая особо прочное крепление.
Гибкость
Химические анкеры обеспечивают гибкость во время работы, чтобы адаптировать силу фиксации к требованиям нагрузки приложения. Они позволяют при необходимости легко увеличить грузоподъемность за счет увеличения глубины или диаметра сверла.
Без напряжения
Химические анкеры работают за счет прилипания, а не за счет расширения, как другие крепления, работающие под давлением. Это означает, что на поверхности вокруг перфорации не возникает напряжения, что позволяет устанавливать ее ближе к краю и с меньшим расстоянием между креплениями.
Используемые материалы и максимальные нагрузки
Оценивается для всех типов бетона без трещин и для всех видов бетона. Применяется для пустотелой и полнотелой кладки.
Применение
- Использование внутри и вне помещений.
- Для крепления каменной облицовки.
- Структурные приложения.
- Восстановление фасадов.
- Для крепления объявлений, опор кондиционеров, котлов, навесов, вывесок, балконов, стеллажей, перил и т. д.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин и всех видов бетона. Применяется для пустотелой и полнотелой кладки.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Для крепления каменной облицовки.
- Восстановление фасадов.
- Для крепления табличек, опор кондиционеров, котлов, навесов, вывесок, балконов, стеллажей, перил и т. д.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин, кирпичной кладки и всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление строительных подконструкций.
- Восстановление фасадов.
- Для крепления опор кондиционеров, котлов, навесов, рам гаражных ворот, вывесок, балконов, стеллажей, перил, поручней и т. д.
Приверженность качеству
youtube.com/embed/fpN6BNZcBxc» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин, кирпичной кладки и всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление строительных подконструкций.
- Восстановление фасадов.
- Для крепления опор кондиционеров, котлов, навесов, рам гаражных ворот, вывесок, балконов, стеллажей, перил, поручней и т. д.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин, всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Установка придорожного ограждения.
- Крепление объявлений, машин, котлов, вывесок, рекламных щитов и т. д.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин, всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление придорожного ограждения.
- Крепление объявлений, машин, котлов, вывесок, рекламных щитов и т. д.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона с трещинами и без трещин, кирпичной кладки и всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление строительных подконструкций.
- Арматурный стержень и начальный арматурный стержень.
- Для крепления машин, балконов, навесов, стеллажей, рекламных щитов, контактных сетей, барьеров безопасности, перил, поручней и т. д.
- Большие метрические размеры, подпорные стены.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона с трещинами и без трещин, кирпичной кладки и всех видов бетона. Низкие температуры.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление строительных подконструкций.
- Арматурный стержень и начальный арматурный стержень.
- Для крепления машин, балконов, навесов, стеллажей, рекламных щитов, контактных сетей, барьеров безопасности, перил, поручней и т. д.
- Большие метрические размеры, подпорные стены.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона с трещинами и бетона без трещин и всех видов бетона.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Крепление строительных подконструкций.
- Арматурный стержень и начальный арматурный стержень.
- Защитные ограждения, рекламные щиты, тяжелый двигатель и т. д.
- Большие метрические размеры, подпорные стены.
Стремление к качеству
Используемые материалы и максимальные нагрузки
Сертифицировано для всех типов бетона без трещин и всех видов бетона. Применяется для пустотелой и полнотелой кладки.
Применение
- Использование внутри и вне помещений.
- Структурные приложения.
- Для крепления каменной облицовки.
- Восстановление фасадов.
- Для крепления объявлений, опор кондиционеров, котлов, навесов, вывесок, балконов, стеллажей, перил и т. д.
Стремление к качеству
Как установить химический анкер
Химические анкеры можно установить в несколько простых шагов.
1.
Размечает отверстия в соответствии с размером экрана.
2.
После того, как отверстия будут сделаны, очистите поверхность от пыли для лучшего сцепления. Например, воздуходувкой или пылесосом.
3.
Несколько раз нажмите на спусковой крючок, пока из сопла не пойдет раствор однородного серого цвета. Любая радужность свидетельствует о неправильном смешивании. Вставьте экран и введите химический анкер. Всегда от середины наружу. Мы рекомендуем вытащить пакет из контейнера, чтобы продукт мог легко выйти, и вы могли добавить трубку.
4.
После того, как химический анкер вставлен, вставьте стержень, повернув его, чтобы обеспечить хороший контакт с продуктом.
5.
Оставьте на некоторое время, пока продукт не затвердеет, и как только это произойдет, вы можете установить деталь, которую хотите исправить, а также винт, чтобы удерживать ее на месте.
Следуя этим шагам, вы сможете использовать химические анкеры безопасно и эффективно .
Принадлежности
РЕСУРСЫ
Программное обеспечение
- INDEXmor CLOUD
Онлайн-программа для расчета растворов.
Запросить дополнительную информацию
Химический анкер Soudal CA1400 — PFE Technologies
Химический анкер CA1400 — это высокоэффективная универсальная двухкомпонентная анкерная смола для безнатяжной фиксации анкерных стержней, шпилек, арматурных стержней, резьбовых хомутов, профилей и т. д. в конструкционных и приложения с высокими нагрузками, как в полых, так и в твердых материалах.
- Очень прочное крепление – подходит для нагрузок до 1400 кг
- Быстротвердеющий – можно подвергать нагрузкам через 30 минут
- Можно наносить с помощью стандартного пистолета для герметика
- Можно использовать даже во влажных условиях
- Картридж многоразового использования при замене смесительной насадки
Упаковка
Картриджи 280 мл, 12 картриджей в коробке
Цвет
Серый
Купить
Подробнее
ХАРАКТЕРИСТИКИ
- Подходит для очень тяжелых нагрузок
- Очень быстрое схватывание – можно подвергать нагрузкам через 30 минут
- Выдерживает температуру до 80°C
- Легко использовать и наносить
- Можно наносить с помощью стандартного пистолета для герметика
- Быстрое отверждение, не содержит стирола (слабый запах)
- Может использоваться даже в скважинах с мокрым бурением
- Картридж многоразового использования при замене статического смесителя (насадки)
- Водонепроницаемое крепление
- УРОВЕНЬ выбросов внутри помещений (VOC) A+ (очень низкий риск)
ПРИМЕНЕНИЕ
- Анкеровка металлических стержней, болтов с резьбой, металлических профилей и т. д. в сплошном камне, кирпиче и бетоне, пустотелых камнях и бетоне.
- Особенно подходит для установки, даже близко к краям, живых изгородей, перил, ставней, заборов и т. д.
- Также подходит в качестве ремонтного раствора для поврежденных бетонных частей.
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
Вкрутите смесительную насадку в картридж. Может применяться с обычным высокопроизводительным патронным пистолетом. Температура нанесения 5°C и выше. Откажитесь от первых 5 см экструдированного продукта; цвет должен быть однородно-серым, что свидетельствует о правильном смешивании компонентов. Снимите насадку и закройте ее после использования.
Установка зависит от конструкции; могут потребоваться рукава. Для получения дополнительной информации ознакомьтесь с нашим руководством по применению или свяжитесь с нами.
Видео о продукте
Загрузка продукта
Другие загрузки
Видео по теме
Корпоративное видео Soudal
Сопутствующие продукты
Soudal Aquaswell
9 0380 1 февраля 2017 г.
Однокомпонентный полиуретановый герметик, набухающий при контакте с водой для образования водонепроницаемого, газонепроницаемого уплотнения — до 5 бар
https://www.pfetech.com/wp-content/uploads/2019/03/Aquaswell-400px.jpg 400 400 https://www.pfetech.com/wp-content/uploads/2017/02/PFE-Technologies.png 2017-02-01 07:29:552019-05-06 12:51:29Soudal AquaswellSoudal Soudapack WST
Неотверждающийся герметик, который набухает при контакте с водой, образуя вода- и газонепроницаемое уплотнение, до 3 бар
https://www.pfetech.com/wp-content/uploads/2019/03/Soudapack-WST-400px.jpg 400 400 https://www.pfetech.com/wp-content/uploads/2017/02/PFE-Technologies.png 2017-02-01 07:29:332019-05-06 12:52:23Soudal Soudapack WSTSoudal Metal Fix
