- Расчет сечения кабеля — онлайн калькулятор
- Wire Gauge Calculator
- Таблица допустимой нагрузки по току | Расчет поперечного сечения кабеля
Расчет сечения кабеля, сечения провода, токопроводящей жилы gbs-company.ru
Занимаясь прокладкой электросети и кабеля в доме, потребуется выполнить расчет сечения кабеля, сечения провода, токопроводящей жилы, учитывая нагрузки будущей линии.
Наша таблица расчетов материалов поможет сориентироваться в выборе расходных изделий и избежать пожароопасных ситуаций. При использовании нашего сервиса учитывайте, что расчет сечения кабеля, сечения провода, токопроводящей жилы проводится, исходя из способа и условий монтажа, а также номинальной мощности. Удобная строительная таблица поможет определиться и с типом расходного материала.
________________________________________
Расчеты сечения кабеля представленные в таблице приблизительные
Проложенные открыто | S | Проложенные в трубе | ||||||||||
Медные жилы | Алюминиевые жилы | Медные жилы | Алюминиевые жилы | |||||||||
Ток | Мощность, кВт | Ток | Мощность, кВт | Ток | Мощность, кВт | Ток | Мощность, кВт | |||||
A | 220В | 380В | A | 220В | 380В | A | 220В | 380В | A | 220В | 380В | |
11 | 2. 4 | — | — | — | — | 0.5 | — | — | — | — | — | — |
15/p> | 3.3 | — | — | — | — | 0.75 | — | — | — | — | — | — |
17 | 3.7 | 6.4 | — | — | — | 1 | 14 | 3 | 5.3 | — | — | — |
23 | 5 | 8.7 | — | — | — | 1.5 | 15 | 3.3 | 5.7 | — | — | — |
26 | 5.7 | 9.8 | 21 | 4.6 | 7.9 | 2 | 19 | 4.1 | 7.2 | 14 | 3 | 5,3 |
30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 2.5 | 21 | 4.6 | 7.9 | 16 | 3,5 | 6 |
41 | 9 | 15 | 32 | 7 | 12 | 4 | 27 | 5. 9 | 10 | 21 | 4,6 | 7,9 |
50 | 11 | 19 | 39 | 8.5 | 14 | 6 | 34 | 7.4 | 12 | 26 | 5,7 | 9,8 |
80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
170 | 37 | 64 | 130 | 28 | 49 | 35 | 135 | 29 | 51 | 75 | 16 | 28 |

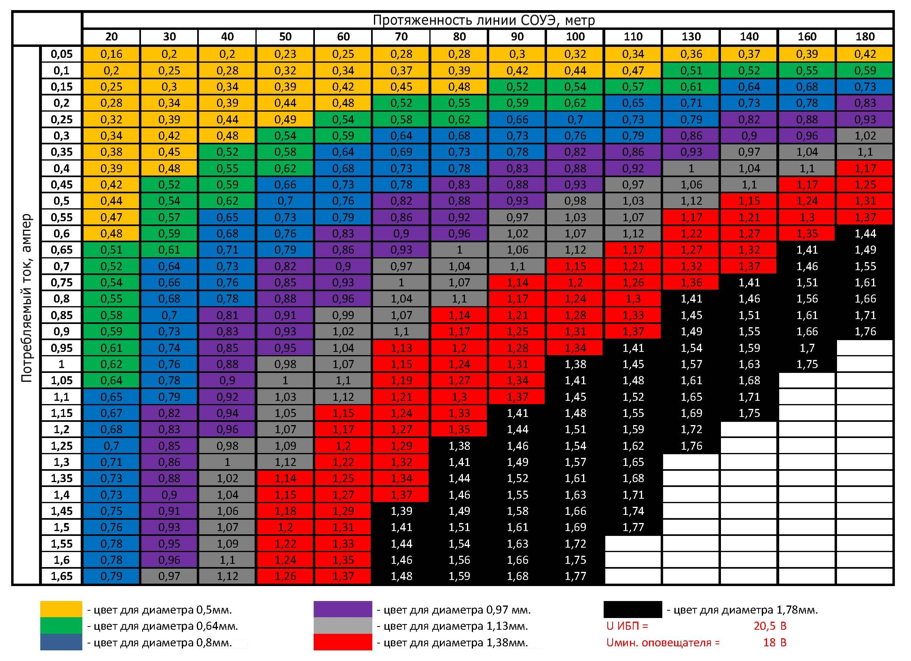

Расчет необходимого сечения кабеля
№ | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | |||||||||
ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | |||
1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | |||||||
2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | |||||||
3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | ||||
4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | ||||
5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | ||||
6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | ||||
7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | ||||
8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | ||||
9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | ||||
10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | ||||
11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | ||||
12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | ||||
13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | ||||
14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | ||||||
15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | ||||||
16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | ||||||
17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | |||||||
18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | |||||
19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | |||||
20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | |||||
21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | |||||
22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | ||||||
23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | ||||||
24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | ||||||
25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | ||||||
26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | ||||||
27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | ||||
28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | ||||
29 | 4х50 | 30 | 31,3 |
| 63 | 145 | 225 | ||||||
30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | ||||||
31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | ||||||
32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | ||||||
33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | ||||||
34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | ||||||
35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | ||||||
36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | |||
37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | |||
38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | |||||
39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | |||||
40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | |||||
41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | |||||
42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | |||||
43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | ||||||
44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | ||||||
45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | |||||||
46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | |||||||
47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | |||||||
48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | |||||||
49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | ||||||
50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | ||||||
51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | ||||||
52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | ||||||
53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | ||||||
54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | ||||||
55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | ||||||
56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | ||||||
57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | ||||||
58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | ||||||
59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | ||||||
60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | ||||||
61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | ||||||
62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | ||||||
63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | ||||||
64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | ||||||
65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | ||||||
66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
________________________________________
Строительные калькуляторы
- Калькулятор бетона
- Калькулятор кирпичной кладки
- Калькулятор расчета количества кирпича
- Калькулятор раствора
- Калькулятор окраски поверхности
- Калькулятор для расчета пола (напольного покрытия)
- Калькулятор расчета подстилающего слоя для полов
- Калькулятор расчета теплопотерь помещения
- Калькулятор расчета количества герметика
- Калькулятор заливки фундамента бетоном
- Калькулятор земляных работ (Ленточный фундамент)
- Калькулятор забора
Калькуляторы перегородок
- Перегородка из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе
- Перегородка из гипсокартона КНАУФ с двухслойной обшивкой на металлическом каркасе
- Перегородка из гипсокартона на двойном металлическом каркасе
Калькуляторы потолков
- Потолок из КНАУФ-ГКЛ на двухуровневом металлическом каркасе
- Потолок из КНАУФ-ГКЛ на одноуровневом металлическом каркасе
- Подвесной потолк Knauf AMF или Armstrong
Таблицы расчетов материалов
- Расчет расхода штукатурной смеси
- Расчет расхода шпатлевки
- Расчет кирпича и пеноблоков
- Расчет сечения кабеля, сечения провода, токопроводящей жилы
- Расчет фундаментов, стен, кровли
- Расчет расхода штукатурки на 1м2
- Расчет веса металлов
- Расчета объема и количества пиломатериала
- Расчет покрытия пола ламинатом
Таблицы переводов
- Калькулятор перевода метров квадратных в метры кубические
- Программа «Таблица цветов RAL» (скачать zip-файл) (ВНИМАНИЕ!Качество передачи цвета зависит от возможностей вашего компьютера и монитора!)
Бесплатная консультация специалиста
Задайте любой интересующий Вас вопрос
Ваши персональные данные не будут переданы третьим лицам
Выбор покупателей:
НазадДалее
Домокомплект Саммерлэнд
Старая цена: 0 Р
Площадь: м2
Проект Дом с сауной «Березка» 6х6
Старая цена: 0 Р
Площадь: 63 м2
Проект дачный дом «Уют» 6х5
Старая цена: 0 Р
Площадь: 30 м2
Проект дачный дом «Удачный» 6х6
Старая цена: 0 Р
Площадь: 63 м2
Проект дачный дом «Воронеж» 6х7,5
Старая цена: 0 Р
Площадь: 72 м2
Проект дачный дом «Терем» 6х8
Старая цена: 0 Р
Площадь: 83 м2
Проект дачный дом «Владимир» 6х8
Старая цена: 0 Р
Площадь: 72 м2
Проект дачный дом «Уют 2» (6х8)
Старая цена: 0 Р
Площадь: 48 м2
Проект дачный дом «Липецк» 6х8
Старая цена: 0 Р
Площадь: 75 м2
Проект дачный дом «Кострома» 6х8
Старая цена: 0 Р
Площадь: 69 м2
Проект дачный дом «Подмосковье» 8,5х8,5
Старая цена: 0 Р
Площадь: 117 м2
Проект дачный дом «Рязань» 8х8
Старая цена: 0 Р
Площадь: 108 м2
Проект дачный дом «Новгород» 8х12
Старая цена: 0 Р
Площадь: 96 м2
Расчет сечения кабеля — онлайн калькулятор
Онлайн калькулятор для расчета сечения кабеля.
title = «Режим работы программы»> Выбор сечения провода по нагреву и потерям напряжения Расчет нагрузочной способности проводника заданного сечения Расчет потерь и максимальных параметров линии
title = «Критерий выбора автомата защиты»> | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
= | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Δ | = | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Imax / Pmax | = | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Запас | = | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
= | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uвых | = | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Автомат | = | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
= |
% | ||
или | В | |
или Umin: | В |
Проводка | |
м | Медь Алюминий |
ПУЭ, Кабель с ПВХ изоляцией в лотке ПУЭ, 1-ж. провод в трубе,пучке,коробе |
|
песчано-глинистая почва вл. > 1% Песок влажностью > 9% песчано-глинистая почва вл. 8-12% |
|
ОНП |
Imax = Iтабл * |
t° среды |
авто -5°C 15°C 35°C |
Imax = Iтабл * |
ПВС
ВВГ
Учесть запас
Масса 1м | = | КГ |
Масса трассы | = | КГ |
Диаметр кабеля | = | мм |
Кабельный ввод | : | |
Металлорукав | : | |
Гофрорукав Ду/Дмин. | : |
Распределенная линия:
Узлов —
Укажите заданные данные: мощность, ток, напряжение, материал изготовления проводника, тип проводки, количество проводов. Отметьте дополнительные условия длину провода, допустимые потери. Калькулятор автоматически рассчитает: сечение кабеля, массу одного метра, массу трассы.
ТеорияСечением кабеля — называется площадь среза токоведущей жилы.
Потеря напряжения в кабеле — называется величина, которая равна разности между установившимися значениями действующего напряжения, измеренными в двух разных точках системы электроснабжения.
Как работает калькуляторРасчеты сечение кабеля производятся по току или мощности, исходя из параметров нагрузки и поступающего напряжения. Учитываются условия прокладки, материалы проводов, потери напряжения и критерии выбора проводника.
Примечание- Функционал раздела позволяет также произвести расчет максимального тока и нагрузки на проводник с заданными параметрами и выбрать устройства защиты.
- Калькулятор расчета сечения кабеля работает в онлайн и в офлайн режиме.
- Калькулятор не может гарантировать неоспоримую точность расчетов. Чем больше информации вы введете, тем точнее будет результат.
Wire Gauge Calculator
Создано Steven Wooding
Отзыв от Dominik Czernia, PhD и Jack Bowater
Последнее обновление: 21 декабря 2022 г. Калибр (SWG)
9Калькулятор калибра провода 0021 позволяет узнать диаметр и поперечное сечение площадь выбранного провода, а также электрическое сопротивление на единицу длины . Все это очень полезно, если вы подключаете динамики к системе домашнего кинотеатра и ищете калькулятор сечения проводов для динамиков.
Используйте этот калькулятор диаметра провода вместо того, чтобы копаться в этих утомительных таблицах сечения проводов. Он поддерживает как 9Стандарт американского калибра проводов (AWG) 0021 и стандарт стандартного калибра проводов (SWG). Читайте дальше, чтобы узнать больше об этих способах измерения размеров проволоки
Стандарт американского калибра проводов (AWG)
Американский калибр проводов представляет собой логарифмически ступенчатую систему калибров проводов, используемую в основном в Северной Америке с 1857 года. круглый, цветной, электрический провод. AWG также обычно используется для указания размера ювелирных изделий , а именно пирсинга 9.0022 . Однако, если вы проверите конвертер размеров колец, вы заметите, что иногда это сходство может вводить в заблуждение, поэтому всегда перепроверяйте.
Для увеличения номеров AWG диаметр и площадь поперечного сечения провода уменьшаются на . Шкала определяется в двух точках по диаметру проволоки. Провод номер 36 AWG имеет диаметр 0,005 дюйма , а провод 0000 (4/0) AWG имеет диаметр 0,46 дюйма . Отношение этих двух диаметров равно 9.0021 1:92 и 40 калибров между ними, что дает 39 шагов . Разница в диаметре каждого последующего калибра представляет собой постоянное соотношение 92 1/39 . Между двумя шагами номера датчика разница в соотношении составляет 92 2/39 и так далее. Формула для диаметра для любого номера AWG, nnn, выглядит следующим образом:
диаметр (дюйм) = 0,005 дюйма × 92 (36 − n)/39 диаметр (мм) = 0,127 мм × 92 (36 − n)/39\ \ scriptsize. \начать{выравнивать*} \text{диаметр (дюймы)} &= 0,005\ \text{дюйм} \times 9{(36-н)/39} \end{выравнивание*} диаметр (дюйм)диаметр (мм)=0,005 дюйма×92(36−n)/39=0,127 мм×92(36−n)/39
Для калибров AWG с номерами 00 , 000 и 0000 , для nnn необходимо использовать отрицательное число. Итак, для калибра 00 используйте n=−1n=-1n=−1; 000, используйте n=-2n=-2n=-2; а для 0000 используйте n=-3n=-3n=-3.
Как правило, если вы уменьшите AWG на шесть , диаметр провода удвоится . Если хотите, проверьте это на калькуляторе калибра проволоки. 9{(36-н/19,5)} \end{align*}площадьплощадь (дюйм2)площадь (мм2)=4π×диаметр2=0,000019635 дюйм3×92(36−n)/19,5=0,012668 мм2×92(36−n/19,5)
Расчет единичной длины (обсуждается позже) требует вычисления площади поперечного сечения провода.
Стандартный калибр проводов (SWG)
Этот калькулятор калибра проводов также поддерживает Британский стандартный калибр проводов (SWG) , также известный как Имперский калибр проводов или Британский стандартный калибр. SWG не так популярен в наши дни, но он все еще используется для определения толщины гитарные струны , а также некоторые виды электропроводки.
SWG основан на базовой единице мил, которая составляет 0,001 дюйма или тысячная доля дюйма. Номер калибра определяет диаметр проволоки и варьируется от самого большого номера 7/0 на 500 мил (0,5 дюйма) до самого маленького номера 50 на 1 мил (0,001 дюйма) . Каждый шаг весов уменьшает вес на единицу длины примерно на 20 процентов . Вес на единицу длины провода пропорциональна площади его площади поперечного сечения , которая, в свою очередь, связана с квадратным корнем из диаметра: \scriptsize \text{уменьшение диаметра за шаг} = \\\quad \left(1 — \sqrt{(1-0,2)}\right) \times 100 = 10,6\% уменьшение диаметра за шаг=(1−(1− 0,2)
)×100=10,6%
К сожалению, шкала SWG не следует точно этому соотношению. Шаги между датчиками остаются постоянными в диапазоне датчиков перед изменением на новую константу для следующего диапазона. Эти изменения в шагах приблизительно следуют экспоненциальной кривой. Эта система означает, что для того, чтобы узнать диаметр определенного калибра, вам необходимо найти его в таблице калибров (показанной ниже).
Калибр SWG | Диаметр (дюймы) | Диаметр (мм) | Шаг (дюймы) | |||
---|---|---|---|---|---|---|
7/0 | 0,5 | 12,7 | 0,036 | |||
9 6 150 90 90 030 6/0 0,464 | 11,786 | 0,032 | ||||
5/0 | 0,432 | 10,973 | ||||
4/0 | 2 106 9016 .16 | 0,028 | ||||
3/0 | 0,372 | 9,449 | 2/0 0,348 8,839 | |||
0 | 0,324 | 8,23 | ||||
1 | 0,3 03 03 3 7,62 | |||||
2 | 0. 276 | 7.01 | ||||
3 | 0.252 | 6.401 | 0.02 | |||
4 | 0.232 | 5.893 | ||||
5 | 0,212 | 5,385 | 4,877 | 0,016 | ||
7 | 03 2 4,47 | |||||
8 | 0,16 | 4,064 | 0,144 | 3,658 | ||
10 | 90 0,161 0,1 161 3,251 | 0,012 | ||||
11 | 0,116 | 3 5 | 2,94612 | 0,104 | 2,642 | |
13 906 2 | 2 337 | |||||
14 37 0,008 | ||||||
15 | 0,072 | 1,829 | ||||
160002 | 0,064 | 1,626 | ||||
17 | 0,059 406 2 | |||||
18 | 0,048 | 1,219 | 9027||||
0,04 | 1,016 | 0,004 | ||||
20 | 9061 0,03 0,03 61 0,914 | |||||
21 | 0,032 | 0,813 70009 9 133 | 0,028 | 0,711 | ||
23 | 2 | 0,61 | 0. 002 | |||
24 | 0.022 | 0.559 | ||||
25 | 0.02 | 0.508 | ||||
26 | 0,018 | 0,4572 | 0,0016 | |||
27 | 4 9,01020 9,010200,4166 | |||||
28 | 0,0148 | 0,3759 | 2 0,0148 | 0,3759 | 9 0,060012||
29 | 0,0136 | 0,3454 | ||||
60 | 3 0 3 0,0124 | 0,315 | 0,0008 | |||
31 | 0 9,0010200,2946 | |||||
32 | 0,0108 | 0,2743 70009 1015330 | 0,01 | 0,254 | ||
34 | ||||||
0,2337 | ||||||
35 | 0,0084 | 0,2134 | 3336 | 0,0076 | 0,193 | |
37 | 9 0,0068 0,0002 0161 0,1727 | |||||
38 | 0,006 | 3 6 1539 106003 5739 | 0,0052 | 0,1321 | 0,0004 | 6 4 0 0 0,0048 0,1219 41 0,0044 012003 0 0 9 42 0,004 0,1016 0,0036 0,0914 44 | 30,00132 3 0,0813 45 0,0028 0,0711 0,0024 0,061 47 | 3 0,05080,0002 48 0,0016 | 9 01579 9 01579 9 030,0406 0,0012 0,0305 0,0002 | 350 0 | 0 | 0 | 0,0254 |
Электрическое сопротивление на единицу длины
Этот калькулятор сечения проводов также рассчитывает электрическое сопротивление на единицу длины провода . Чтобы вычислить это, нам нужно знать фундаментальное свойство материала электрического проводника, который образует сердечник провода — 9.0021 удельное сопротивление . Вот его уравнение:
ρ=R×Al\quad \rho = R \times \frac{A}{l}ρ=R×lA
где:
- RRR – электрическое сопротивление;
- ААА – площадь поперечного сечения провода; и
- lll – Длина провода.
Чтобы найти сопротивление на единицу длины провода , мы можем изменить уравнение удельного сопротивления в терминах R/lR/lR/l:
Rl=ρA\quad \frac{R}{l} = \frac{ \rho}{A}lR=Aρ
Итак, это просто случай делением удельного сопротивления на площадь поперечного сечения . Чтобы получить общее сопротивление конкретного провода, умножьте на длину провода или воспользуйтесь нашим калькулятором сопротивления провода. И если вам интересно знать падение напряжения на вашем проводе, калькулятор падения напряжения — это то, что вам нужно.
Как пользоваться калькулятором сечения проводов
Теперь давайте пошагово рассмотрим, как пользоваться калькулятором сечения проводов. Это довольно просто.
- Выберите стандарты сечения проводов AWG и SWG .
- Выберите калибр провода номер , который вам нужен.
- Выберите материал жилы провода . Для большинства проводов это будет медь . Расчет сопротивления предполагает, что провод находится при комнатной температуре. Расширенный режим : Если материал жилы вашего провода отсутствует в списке, войдите в расширенный режим, и вы сможете ввести пользовательское значение для материала удельное сопротивление .
- Время результатов! Затем появятся диаметр , площадь поперечного сечения и электрическое сопротивление на длину .
- Чтобы изменить любую из единиц этих величин, просто нажмите на текущую единицу и выберите новую единицу из выпадающего меню.
Рабочий пример с использованием американского калькулятора калибра проводов – провод калибра 12
В заключение приведем рабочий пример расчета диаметра провода, площади поперечного сечения и электрического сопротивления на единицу длины провода 9{-7}}{0,0051286}\\\ \\ \qquad \qquad \qquad = 0,00012896\ \Omega/\text{дюйм}сопротивление на дюйм=0,00512866,6142×10−7=0,00012896 Ом/дюйм
Сопротивление на единицу длины чаще указывается в имперских единицах система как Ом на 1000 футов или килофут (кфут) . Поскольку в одном футе 12 дюймов, вы умножаете указанное выше число на 12 000:
сопротивления на кфут = 0,00012896 Ом/дюйм = 1,5476 Ом/кфут\footnotesize \text{сопротивление на килофут} =\\\quad\ 0,00012896\ \Omega/\text{inch} = 1,5476\ \Omega/\text{kft}сопротивление на kft= 0,00012896 Ω/дюйм=1,5476 Ω/kft
В зависимости от ваших потребностей иногда проще использовать провод Калькулятор размера, чтобы найти правильный калибр для вашего проекта, не вдаваясь в подробности.
Стивен Вудинг
Тип калибра
Американский калибр проволоки
Материал проволоки (при 20 °C)
Диаметр
Площадь поперечного сечения
Сопротивление по длине
0576Посмотреть 49 похожих калькуляторов электроники и схем 💡
Размер выключателяМостовой выпрямительКод конденсатора… Еще 46
Таблица допустимой нагрузки по току | Расчет поперечного сечения кабеля
Допустимая нагрузка по току: таблицы
(Выдержка из таблиц VDE 0298-4 06/13: 11, 17, 18, 21, 26 и 27)
Допустимая нагрузка по току, кабели с номинальным напряжением до 1000 В и термостойкими кабелями VDE 0298-4 06/13 таблица 11, столбцы 2 и 5 | ||||
---|---|---|---|---|
колонка 2 | колонка 5 | |||
способ укладки | на воздухе 910 610 на | 0 | на 90 поверхности 53 | |
одножильные жилы — с резиновой изоляцией | Многожильные кабели (кроме бытовых и портативных) — с резиновой изоляцией — с ПВХ изоляцией — термостойкие | |||
Количество заряженных жил | 1 | 2 или 3 | ||
Номинальное сечение | Емкость (Ампер) | 30 | 36 | 215А | 12А |
1,00 мм 2 | 19А | 15А | ||
1,50 мм 2 | 24А | 18А 9016 61 2,50 мм 2 | 32А | 26А |
4,00 мм 2 | 42A | 34A | ||
6,00 мм 2 | 901 54A 60164 | 3|||
10,00 мм 2 | 73А | 61А | ||
16,00 мм 2 | 98A | 82A | ||
25,00 мм 2 1 1 | 60161 0160A 129A||||
35,00 мм 2 | 158A | 135A | ||
50,00 мм 2 | 198A | 168A | ||
70,00 мм 2 | 160A165 24 A | |||
95,00 мм 2 | 292A | 250A | ||
120,00 мм 2 | 344A | 292A | ||
150,00 мм 2 | 0 3 | 335A | ||
185,00 мм 2 | 448A | 382A | ||
240,00 мм 2 | 528A | 453A | ||
300,00 мм 2 | 9 9 8523A |
Кабели для разработки температур окружающей среды VDE 0298-4 06/13, Таблица 17, столбец 4 1 ) | |
---|---|
температура окружающей среды | |
01016016016016016016016016016016016016010160. 0161 1,22 | |
15°С | 1,17 |
20°С | 1,12 |
30 °С | 1 ,00 |
35 °С | 0,94 |
40 °С | 0,87 |
410 °С 9,94 | |
40 °С 0160 | |
50 °С | 0,71 |
55 °С | 0,61 |
60 °С | 0,50 |
65 °C | 0,35 |
1) для кабелей с рабочей температурой макс. 70°С у жилы открытый воздух.
Допустимая токовая нагрузка кабелей для разделения температуры окружающей среды для термостойких кабелей VDE 0298-4 06/13 таблица 18, столбец 3-6 | ||||||||
---|---|---|---|---|---|---|---|---|
столбец 3 | столбец 4 | столбец 5 | столбец 6 | zulässige Betriebstemperatur | ||||
90 °C | 110°C | 135°C | 180°C | |||||
0160 | ||||||||
до 50 °С | 1,00 | 1,00 | 1,00 | 1,00 | ||||
160 °С 90,61 040 °С | 1,00 | 1, 00 | 1,00 | |||||
60°С | 0,87 | 1,00 | 1,00 | 1,095 9000 °С | 0,79 | 1,00 | 1,00 | 1,00 |
70 °C | 0,71 | 1,00 | 1,00 | 1,00 | ||||
75 °С | 0,61 | 1,00 | 1,00 | 6 5 1 30,50 | 1,00 | 1,00 | 1,00 | |
85 °С | 0,35 | 0,91 | 6,00 1,00 1,00 | 60 | 9 0153 | |||
90 °С | — —- | 0,82 | 1,00 | 1,00 | ||||
95 °С | —— | 0,71 | 1,00 | 1,00 | ||||
100 °С | —— | 0,58 | 10,640,58 | 10,64 0,58 0 | ||||
105° С | —— | 0,41 | 0,87 | 1,00 | ||||
110 °С 160 | 1,00 | |||||||
115 °C | —— | —— | 0,71 | 1,00 | ||||
120 °С | —— | —— | 0,61 | 1,00 | ||||
125 °С | —— | 0,50 | 1,00 | |||||
130°С | —— | —— | 0,35 | 1,00 | — —- | —— | —— | 1,00 |
140 °C | —— | —— | —- — | 1,00 | ||||
145 °С | —— | —— | —— | 1,00 | —— | —— | 1,00 | |
155 °C | —— | —— | —— | 0,91 | ||||
160 °С | —— | —— | —— | 0,82 | —— 915 °С | 165 °С | 165 °С — | —— | —— | 0,71 |
170 °C | —— | —— | —— | 00 0 | 0 ,58 | |||
175°С | —— | —— | —— | 0,41 |
Количество многожильных кабелей | Коэффициент |
1 | 0 6,0009
|
2 | 0,80 |
3 | 0,70 |
4 | 0,65 |
5 | 3 3 13953 0,60 9016 0,60 9016 353 60,57 |
7 | 0,54 |
8 | 0,52 |
9 | 0,50 |
10 | 0,48 |
14 | 0,43 |
16 | 0,41 |
18 | 0,39 |
20 | 0,38 |
