Расчет сечения кабеля по мощности калькулятор 220в: Расчет сечения кабеля по мощности

Добавлено автор alexxlab

Содержание

Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

  • Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
  • Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

  • Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
  • Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики.

Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

  • для двух одновременно включенных приборов – 1;
  • для 3-4 – 0,8;
  • для 5-6 – 0,75;
  • для большего количества – 0,7.

К

з в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, К

с – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1. 3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · Кс) / (U · cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · Кс) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм2. У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r2 = 3,14 · (1,5/2)2 = 1,8 мм2, что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм2. У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r2 = 3,14 · (4,5/2)2 = 15,89 мм2.

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

назад

по мощности, 220в, 380в, формула, таблица, калькулятор

Выбор сечения кабеля, учитывая показатель мощности, может пригодиться не только профессиональным электрикам, но и в бытовой сфере. При неверно сделанных подсчетах, человек подвергает собственное имущество опасности и риску возникновения возгорания в результате сильного нагревания. Расчет сечения кабеля по мощности необходимо уметь проводить лицам, которые так или иначе связаны с электричеством. Будь то профессионал или просто мужчина, который затеял ремонт у себя дома.

Содержание материала

  • 1 Для чего требуется сделать расчет
  • 2 Какие факторы оказывают влияние на кабеля и вызывают чрезмерный нагрев
  • 3 Как сделать расчеты
    • 3.1 Отличительные особенности расчетов

Для чего требуется сделать расчет

Проведение расчетов сечения кабеля по мощности – обязательная процедура, помогающая обеспечить безопасность проживания людей в помещении. Несоблюдение установленных норм, как правило, приводит к нарушению целостности проводов, из-за чего может возникнуть аварийная ситуация.

Если допустить ошибки при самостоятельных расчетах и купить проводник с недостаточной площадью, подобное действие станет деструктивной причиной разрушения изоляционного слоя. Как результат, длительность эксплуатации проводки резко сокращается.

Нередко встречаются ситуации, когда ровно через месяц приборы и проводка выходят из строя. Поэтому приходится обращаться за помощью к профессиональным электрикам, потратив большое количество денег на устранение своих же ошибок.

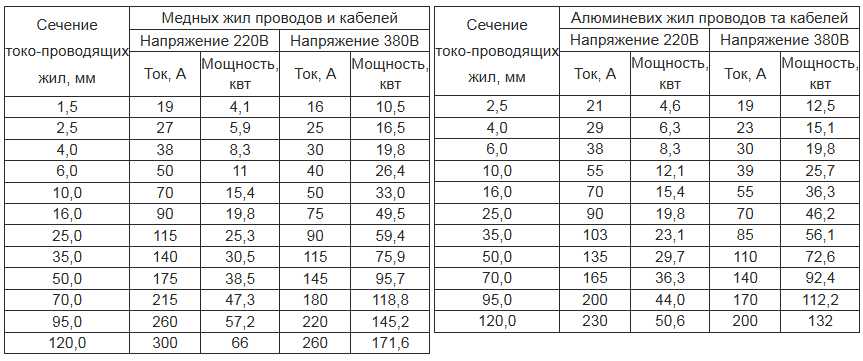

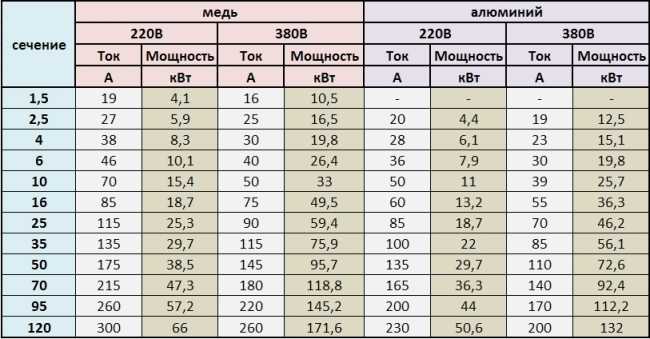

Таблица подбора сечения кабеля (провода) для открытой и скрытой проводки

Какие факторы оказывают влияние на кабеля и вызывают чрезмерный нагрев

Если в процессе использования бытового оборудования наблюдается перегрев проводки, то важно как можно скорее приложить максимум усилий, что исправить сложившуюся ситуацию. Аспектов, которые влияют на нагрев кабелей, много, поэтому целесообразно сконцентрировать внимание на основополагающих:

  • Малая площадь сечения. Чем больше толщина жилы провода, тем меньше он будет перегреваться. Как правило, подобную информацию можно узнать из маркировки, которую указывает производитель. Самостоятельно определить данный показатель возможно с использованием штангенциркуля.
  • Материал изготовления. Так, например, медь в сравнении с алюминием имеет меньшее сопротивление, поэтому предполагают меньший нагрев.
  • Вид жил. В продаже встречаются одножильные и многожильные кабели. Второй вариант обладает большей гибкостью, но имеет меньший показатель допустимой силы тока.
  • Тип укладки. При плотной укомплектованности кабелей в одной трубе нагревание происходит быстрее.
  • Материал и уровень изоляции. Дешевые кабеля чаще всего обладают изоляцией низкого качества, что в результате негативно сказывается на устойчивости по отношению к высоким температурам.

Выбрать правильное сечение кабеля поможет тематическое видео:

Как сделать расчеты

Когда сечения достаточно, то ток поступает без проблем до потребителя. Шанс перегрева при этом минимальный. Поэтому важно при составлении проекта будущей электропроводки учитывать мощность используемого прибора. Чтобы ознакомиться с этим значением, достаточно заглянуть в технический паспорт.

Для расчета рекомендуется использовать простую формулу:

I=(P1+P2+…+Pn)/220

С ее помощью возможно получить показатель общей силы тока, где 220 принимают за номинальный показатель вольтажа, а Pn – мощность электроприбора, указанная производителем в техпаспорте или на этикетке.

Если присутствует система из трех фаз в 380 В, то формула для подсчета будет выглядеть следующим образом:

I=(P1+P2+…+Pn)/√3/380

Показатель I рассчитывается в амперах и в его соответствии необходимо подбирать нужное сечение.

Так, например, уже было установлено, что сечение кабеля, изготовленного из меди, составляет 10 А/мм, а для алюминия 8 А/мм. Для расчета потребуется 8/10, в зависимости от того, какой вид провода был использован.

Существует и второй, упрощенный способ подсчетов – это использование онлайн калькулятора. Автоматическая программа в течение нескольких секунд помогает определить нужные показатели, при указании следующих данных:

Отличительные особенности расчетов

Иногда в документации к определенному проекту указывается использование скрытой проводки. В таком случае к полученному результату сечения необходимо прибавлять порядком 20-30%. Подобное решение позволяет избежать перегрева кабеля в процессе активной эксплуатации. Важно понимать, что использование приборов в тесном помещении (например, подвале или кладовой), предполагает отсутствие доступа к воздуху, из-за чего нагрев более интенсивный, чем при монтаже открытой проводки.

Если планируется укладка нескольких проводов в одном закрытом канале, то дополнительно к получившемуся показателю прибавляется 40%. Кроме того, не рекомендуется совмещать несколько кабелей с различным сечением в одно полотно. Лучше всего в качестве дополнительной защиты использовать гофротрубу.

Специалисты с профессиональным образованием принимают во внимание именно показатель мощности. Подобный метод считается правильным и корректным.

При возникновении сложностей в самостоятельных расчетах, рекомендуется пользоваться дополнительными программами онлайн. Это позволит избежать критических ошибок, которые могут привести к возгоранию.

Видео по теме: Как правильно провести расчет сечения кабеля

Об обозначениях цвета проводов в электрике можно почитать по ссылке.

Калькулятор сечения провода на 220 вольт

Создано Артуро Баррантесом

Отзыв Войцеха Сас, доктор философии

Последнее обновление: 16 ноября 2022 г.

Содержание:
  • Как рассчитать сечение провода на 220 вольт?
  • Как пользоваться этим калькулятором сечения провода на 220 вольт?
  • Другие полезные инструменты, такие как калькулятор размера провода на 220 вольт
  • Часто задаваемые вопросы

Калькулятор размера провода на 220 вольт поможет вам определить подходящий электрический провод для вашего следующего дома. Вы хотите установить новый колокол, может быть, новый водяной насос? Продолжайте читать, чтобы узнать, как определить размеры кабелей.

Как рассчитать сечение провода на 220 вольт?

Прежде чем мы начнем, необходима следующая информация:

  • Материал размера провода, так как он влияет на удельное электрическое сопротивление.
  • Расстояние между вашим источником энергии и оборудованием, которое вы хотите запитать.
  • Количество тока, необходимое вашему оборудованию.

Как только мы получим все это, мы будем использовать следующую формулу:

A=2×IϱLV×%drop,\quad A = \frac{2\times I \varrho L}{V \times \%\text{ падение}},A=V×%drop2×IϱL​,

где:

  • %drop\%\text{drop}%drop — Допустимое падение напряжения, в %.
  • ВВВ — Напряжение источника, измеряется в вольтах.
  • III — Максимальный ток, протекающий по проводу, измеряется в амперах;
  • ϱ\varrhoϱ — удельное сопротивление материала проводника, измеряемое в ом-метрах;
  • LLL — Длина провода, измеренная в метрах; и
  • AAA — Площадь поперечного сечения провода измеряется в квадратных метрах.

Результат будет выражен в мм² (при использовании метрической системы).

Размер проводов обычно указывается в единицах измерения AWG (американский калибр проводов). Наш калькулятор сечения проводов соотносит площадь поперечного сечения в мм² с AWG, но не беспокойтесь; наш калькулятор размера провода на 220 вольт также предоставляет результаты в AWG.

Как пользоваться этим калькулятором сечения проводов на 220 вольт?

  1. Убедитесь, что ваше соединение будет на 220 вольт переменного тока.
  2. Выберите материал проводника.
  3. Определите количество тока, необходимое вашему оборудованию. Например, для насоса мощностью 1 л.с., подключенного к однофазной сети 220 вольт, потребуется 3,39ампер. Конечно, никогда не забывайте проверять необходимую скорость потока и проверять установку системы на устойчивость к кавитации. Вы также можете использовать калькулятор NPSH, если хотите быть уверенным.
  4. Наконец, введите длину кабеля (помните, что это расстояние в одну сторону).

В результате калькулятор сечения провода на 220 вольт укажет сечение кабеля, которое необходимо проложить.

Другие полезные инструменты, такие как калькулятор размера провода на 220 В

Поскольку вы уже знаете, как определить размер провода на 220 В, вы можете взглянуть на другие калькуляторы:

  • Калькулятор размера проволоки;
  • Размер провода постоянного тока;
  • размер провода 100 ампер;
  • размер провода 12 вольт;
  • Ампер к размеру провода; и
  • Размер провода 24 вольта.

Часто задаваемые вопросы

Провода какого сечения следует использовать для цепи 20 ампер 220 вольт?

10 AWG или диаметр провода 2,38 мм. Воспользуйтесь нашим калькулятором сечения провода на 220 В или выполните следующие действия:

  1. Умножьте 20 ампер на удвоенное расстояние кабеля, а затем на удельное сопротивление материала.
  2. Разделить результат на падение напряжения. Здесь вы получаете площадь поперечного сечения, которую вы можете преобразовать в AWG, используя интернет-диаграммы. Для расчета мы принимаем максимальный размер провода длиной 39 м (в одну сторону).

Какой размер провода для цепи 50 ампер 220 вольт?

6 AWG. В нашем калькуляторе сечения провода на 220 В:

  1. Убедитесь, что вы находитесь в однофазном режиме переменного тока.
  2. Добавьте 50 ампер в разделе «Ток».
  3. Определите одностороннее расстояние вашего провода, и в результате вы получите 6 AWG. Для расчета мы принимаем максимальный размер провода длиной 46 м (в одну сторону).

Артуро Баррантес

Допустимое падение напряжения (В)

Материал проводника

Ток (I)

Расстояние в одну сторону (L)

Максимальная температура провода

Рекомендуемый размер провода (A-

Площадь поперечного сечения провода) )

Калибр провода

Диаметр провода (d)

Ознакомиться с 40 похожими калькуляторами электромагнетизма 🧲

Ускорение частицы в электрическом поле Мощность переменного тока Емкость… 37 еще

Калькулятор размера кабеля — CreatifWerks

Этот калькулятор размера кабеля применим только для медных проводов (ПВХ / СПЭ)



Пожалуйста, введите все параметры для выполнения расчета.



Калькулятор размера проволоки

    Входная мощность нагрузки (Вт)/ток (А)     Напряжение питания (однофазное/трехфазное)

    Температура

    O C O F

    Расстояние нагрузки от источника (One Way)

    метра

    Допустимое напряжение в процентах (%)

    . Тип кабеля 13 . . . . . . . . . . . . . . . . . . . . . . . . Снизу/сверху ) Земля

    Над землейПод землей

    Для пересчета нажмите «Очистить»

    Уведомление об ошибке

    Если есть ошибки, введите недостающие данные и нажмите «Рассчитать»

Результаты здесь

Рекомендуемый размер кабеля

Метод расчета размера провода

Шаг 1

Получить входной ток нагрузки

Шаг 2

Выделить на 20 % больше текущей мощности для будущего расширения (ток нагрузки * 1,2)

Шаг 3

Умножьте (температурный коэффициент тока) x ток нагрузки (рассчитанный на шаге 2) (у разных кабелей будет другой коэффициент тока)

Шаг 4

Определите место прокладки кабеля (наверху/под землей), метод прокладки (кабельный лоток, кабелепровод), затем умножьте его на конкретную константу, указанную в спецификации кабеля 9. 0003

Шаг 5

Основываясь на (Тип установки, Тип кабеля, Способ установки), проверьте лист технических характеристик кабеля, чтобы проверить, какой размер кабеля, диаметр «AWG» может поддерживать расчетный ток

Шаг 6

Определите допустимое падение напряжения, например: ваша однофазная входная мощность составляет 220 В переменного тока, а допустимое падение напряжения составляет 3 %, тогда расчетное допустимое падение напряжения составит 6,6 В переменного тока

Шаг 7

На шаге 6 вы нашли свой размер кабеля, например, AWG 17. Вернитесь к спецификации кабеля и проверьте AWG 17 (в столбце «Падение напряжения / Амперметр»)

Шаг 8

Умножьте ( Падение напряжения / Ампер — столбец счетчика) x Значение тока ( из шага 4) x (Расстояние от нагрузки)

Шаг 9

Если результат вычисления на шаге 8 больше, чем допустимое падение напряжения, рассчитанное на шаге 6, переместитесь вниз по таблице, продолжайте процесс вычислений, пока не найдете итоговое значение вычисления, которое меньше допустимого падения напряжения, и это будет вашим окончательный размер кабеля

Живой пример

Шаг 1

Шаг 2

Шаг 3

Проверьте таблицу констант температуры

или С Константа

Шаг 4

Шаг 5

Теперь вы получили расчетный ток. Основываясь на этих условиях внутри скобки (Тип кабеля? Однофазный или трехфазный? Многоядерный или одножильный? Способ монтажа?) Найдите в таблице спецификаций кабелей, чтобы проверить, какой размер кабеля может поддерживать рассчитанный Текущий

АВГ Площадь поперечного сечения мм 2 Максимальный ток

Шаг 6

Расчет допустимого падения напряжения

Шаг 7

Вернитесь к кабелю и рассчитайте (падение напряжения на метр x расстояние нагрузки x расчетный ток)

АВГ Площадь поперечного сечения мм 2 Падение напряжения на метр Падение напряжения / м x ток x расстояние нагрузки

Шаг 8 и 9

[pdf-embedder url=»https://www.
