Расчёт ёмкости конденсатора для однофазного электродвигателя
Содержание
- 1 Что такое однофазный асинхронный электродвигатель?
- 1.1 Понятие асинхронного двигателя
- 1.2 Как устроен однофазный электродвигатель
- 1.3 Вспомогательная или пусковая обмотка в однофазном моторе
- 1.4 По какому принципу работает двигатель
- 1.5 Процесс пуска электропривода
- 1.6 Типы подключений машины
- 2 Рассчитываем емкость конденсатора
- 2.1 Выбор конденсатора для однофазного двигателя
- 2.2 Подбираем конденсатор для однофазного электромотора
- 3 Проверяем работоспособность машины
- 4 Где применяют однофазные электродвигатели переменного тока на 220В
- 5 Преимущества и недостатки однофазных двигателей
Конденсатор – это прибор, созданный для накопления, хранения и передачи некоторой энергии. Без него двигатель либо не будет работать, либо и вовсе сгорит. А его емкость позволяет определить время его работы.
Рабочие конденсаторы
Чтобы говорить о расчете емкости конденсатора для однофазного двигателя, нужно понимать, о какой машине идет речь. Поэтому, в первом раздел поговорим об устройстве и принципе работы упомянутого агрегата.
Понятие асинхронного двигателя
Для асинхронного двигателя, рассчитанного на 220 В требуется питание от переменного электротока. Подключать такой двигатель нужно к однофазной сети. Однофазный асинхронный двигатель на 220 В будет исправно работать, если напряжение в сети составляет также 220 В, а частота 50 Гц.
Такие значения можно встретить в любых бытовых условиях по всей территории бывшего Советского Союза. А вот в Соединенных штатах, например, величина напряжения бытовой сети – 110 В.
Что касается производств, в странах, ранее входивших в состав СССР, можно встретить и однофазное и трехфазное и еще несколько видов электросетей.
Как устроен однофазный электродвигатель
Устройство однофазного двигателя
На самом деле, несмотря на название, в однофазных двигателях на 220 В присутствует две фазы.
Однако, из-за того, что непосредственно работает только одна фаза, их прозвали однофазными. Строение привода, в целом, не сильно отличается от любых других двигателей. Состав его таков:
- Статичный элемента под названием статор.
- Вращающийся элемент, под названием ротор.
Описать однофазный электродвигатель можно следующим образом: это асинхронный электрический привод, на статическом элементе которого расположена рабочая (основная) обмотка. Ее и подключают к однофазной сети с переменным электрическим током.
Вспомогательная или пусковая обмотка в однофазном моторе
Для самостоятельного запуска и начала вращения на однофазном электродвигателе специально установлена еще одна катушка. Только благодаря ей ротор и вал приходят в движение и начинают вращаться.
Такую катушку (пусковую) устанавливают на статоре, но смещают относительно рабочей на 90 градусов. То есть вспомогательная и основная обмотки перпендикулярны друг другу.
А чтобы были сдвинуты не только катушки, но и токи, к цепи подключают элемент, который называют фазосдвигающим.
Сдвигать фазы можно с помощью следующих устройств:
- активного резистора;
- конденсатора;
- индуктивной катушки.
Нужно отметить, что двигатель с конденсатором, подключенным в качестве фазосдвигающего элемента, будет выдавать лучшие показатели при работе и запуске.
Основные детали двигателя – статор и ротор, сделаны из металла. Для их производства доходит лишь определенный вид металла. Это электротехническая сталь марки 2212.
По какому принципу работает двигатель
С помощью влияния переменного электрического тока в статоре возникает магнитное поле. Его можно рассматривать как два отдельных поля, амплитуда и частота которых одинакова, а вот направления разные.
Два магнитных поля, которые возникли в статоре двигателя, воздействует на ротор так, что тот начинает вращаться и приводит двигатель в работу.
Вращение начинается благодаря тому, что поля статора имеют разные направления. Если пусковой механизм отсутствует, то есть нет вспомогательной обмотки, ротор никогда не начнет движение.
Если ротор начал работу, вращаясь в одну из сторон, направление он может поменять только в случае вмешательства извне.
Процесс пуска электропривода
Магнитное поле способствует пуску электродвигателя. Оно буквально заставляет ротор начать вращение.
Само магнитное поле возникает благодаря работе главной и дополнительной обмотки. Дополнительная, в свою очередь, меньше, что видно даже невооруженным глазом. Она подключена к рабочей с помощью конденсатора, катушки индуктивности или активного резистора.
В случае, когда двигатель маломощный, пусковая фаза является замкнутой. Для пуска такого электромотора подключение электричества к пусковой обмотке допустимо только на некоторое время. Максимум – три секунды. За это отвечает специальная кнопка, расположенная на корпусе агрегата.
Она называется пусковой и вставлена в устройство пуска.
Тепловое реле защиты двигателя
При нажатии на кнопку запуска электричество начинает подаваться на обе катушки в одно и то же время. Электродвигатель при этом запускается в роли двухфазной машины. Но уже через 2-3 секунды мотор полностью набирает свою нормальную скорость. Кнопку теперь нужно отпустить. Электроэнергия больше не подается на вспомогательную обмотку, соответственно, она перестает работать. А вот рабочая продолжает питаться. Агрегат переходит в режим однофазной работы. Это – основной принцип работы всех однофазных электромашин.
ВАЖНО! Если передержать кнопку запуска однофазного электродвигателя, обмотка перегреется и мотор потеряет работоспособность. Пуская катушка рассчитана лишь на работу в течение трех секунд.
Для избежания перегрева и опасных аварийных ситуаций, которые могут за ним последовать, в корпус однофазной машины обязательно устанавливают тепловое реле и центробежный выключатель. Последний работает полностью автоматизировано: когда нужная скорость вращения набрана, устройство само отключает подачу тока на пусковую обмотку.
Центробежный выключатель
Отметим также тот факт, что во тока пуска однофазной машины выше, чем рабочий. Когда стадия запуска завершается, снижается и величина тока (становится рабочей).
Типы подключений машины
Однофазную асинхронную машину можно подключить к сети двумя способами:
- с помощью пусковой обмотки;
- с помощью рабочего конденсатора.
В цепях маломощных однофазных приводов на 220 В, которые включаются с помощью дополнительной обмотки, есть конденсаторы, которые включаются при запуске мотора. Когда разгон ротора завершен, Пусковая катушка, как описано в предыдущем разделе, отключается.
В том случае, когда к двигателю подключен рабочий конденсатор, вспомогательная катушка продолжает работу на протяжении всего времени работы привода. Ее происходит благодаря работе такой катушки через конденсатор.
Один и тот же электропривод можно использовать в разных устройствах. Можно снять двигатель с одного прибора и поставить в другой.
Подключить его можно с помощью трех разным схем:
- Временная подача электроэнергии на вспомогательную катушку через конденсатор.
- Временная подача электроэнергии на вспомогательную катушку через резистор (конденсатор отсутствует).
- Постоянная подача электричества на вспомогательную и основную катушки одновременно. Подача происходит через конденсатор.
Если использовать в пусковой цепи резистор, величина активного сопротивления обмотки будет больше. Сдвиг фаз произойдет и его вполне хватит для того, чтобы заставить ротор вращаться.
Возможно также использование вспомогательной обмотки с более высоким сопротивлением и меньшей индуктивностью. Для полного соответствия обмотка должна обладать меньшим количеством витков и более тонким проводом.
Понятие конденсаторного пуска подразумевает, что конденсатор подключен к вспомогательной катушке, а подача электричества временная.
Чтобы значение пускового момента было максимальным, круговое магнитное поле статора начать вращение.
Это требует перпендикулярного (относительно друг друга) положения обмоток. Резистор не даст такого сдвига.
В этой ситуации поможет конденсатор с правильно подобранной емкостью. Если все подходит, то катушки будут сдвинуты на угол в 90 градусов относительно друг друга.
Основная задача стабилизатора заключается в выполнении роли емкостного наполнителя энергии, нужной выпрямителям фильтров этого стабилизатора. С их помощью также происходит передача сигнала между усилителями. Чтобы запустить асинхронную однофазную машину переменного тока и обеспечить ее продолжительную работу тоже используют конденсаторы. Определив емкость определенного конденсатора можно предсказать, какое время будет продолжаться работа двигателя.
Основной и главный параметр такого устройства – его емкость. Между этим параметром и площадью активного подключения, изолированного диэлектриком, существует некая зависимость. Диэлектрик почти невозможно увидеть невооруженным глазом, так как слой подобной изоляции состоит их из небольшого количества атомов, которые формируют пленку.
По сути, главное назначение конденсатора – накопление, хранение и передача определенного количество энергии. А зачем так заморачиваться, спросите вы? Можно ведь просто подключить однофазную машину к источнику питания. Не тут то было. Подключая электропривод в сеть без посредника в виде конденсатора, вы рискуете работоспособностью агрегата. Он может просто сгореть.
Да и чтобы успешно включить трехфазную машину в однофазную не обойтись без устройства, которое поможет смещению фазы на 90 градусов на третьем выводе.
Помимо всего вышесказанного, конденсатор может выполнять функцию индуктивной катушки. Скачки переменного тока, протекающего через него, успешно нивелируются благодаря тому, что перед началом работы, на пластинах конденсатора равномерно копятся заряды и только потом передаются устройству, которое является принимающим.
Конденсатор может быть одним из трех видов:
- электролитическим;
- неполярным;
- полярным.
Выбор конденсатора для однофазного двигателя
Расчет емкости конденсатора для трехфазного асинхронного двигателя выполняется с использованием величины номинального тока (I), который, как правило, указан на шильдике электродвигателя, фазного напряжения (U), а также коэффициента (k). Он будет равен значению 4800 для обмоток подключенных по схеме звезды, и 2800 для обмоток, подключенных по схеме треугольника. Расчёт ёмкости происходит по следующей формуле:
С = k*I / U

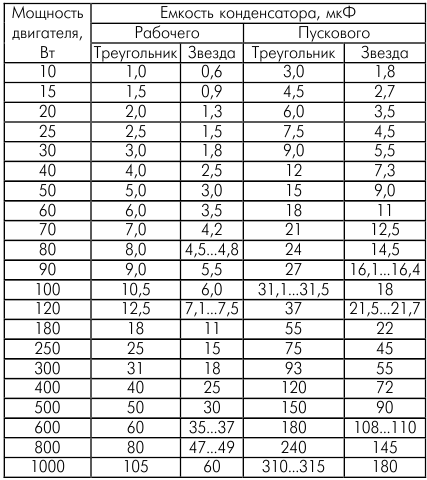

Хотя, если нужно рассчитать ёмкость конденсатора быстрее, можно использовать онлайн калькулятор. Полученную величину емкости в дальнейшем и используют для подбора конденсатора к трехфазному двигателю. А что же с ёмкостью конденсатора для однофазного мотора?
Мы все знаем, что двигатели, которые предназначены для работы в однофазной сети, как правило, подключают на 220 В. Только вот, если включение трехфазного мотора задается расположением катушек и смещением фаз сети, то однофазный требует создания вращательного момента, чтобы заставить ротор прийти в движение.
Для этого и нужна дополнительная пусковая обмотка. А фазы тока смещаются благодаря конденсатору.
Подбираем конденсатор для однофазного электромотора
Пусковой конденсатор
Зачастую общая емкость, заметьте, не отдельного устройства, С рабочего + С пускового равна одному мкФ на каждые 100 Вт. Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт.
Приводы подобного вида могут работать в нескольких режимах, перечисленных ниже:
- Пусковой конденсатор и пусковая катушка (отключается после набора нормальной скорости вращения). Емкость такого конденсатора подбирают из расчета 70 мкФ на 1 кВт мощности привода.
- Рабочий конденсатор и пусковая катушка, которая работает на протяжении всего времени работы двигателя. Емкость такого устройства должна быть в диапазоне от 23 мкФ до 35 мкФ.
- Рабочий и пусковой конденсаторы вместе. Их емкость, как сказано выше, подпирают из расчета 1 мкФ на 100 Вт.
Подбирая конденсатор для однофазного асинхронного двигателя, всегда придерживайтесь указанных выше пропорций. Но и не забывайте следить за состоянием привода во время его запуска и работы. Если вы заметили, что двигатель значительно перегрелся, емкость конденсатора лучше уменьшить. Общая рекомендация для подбора фазосдвигающего устройства: его рабочее напряжение должно быть не ниже 450 В.
Подбор подходящего конденсатора для электропривода – кропотливый процесс. Для обеспечения максимально эффективных результатов работы мотора подходить к расчету параметра емкости нужно очень аккуратно и внимательно. Всегда исходите, в первую очередь, их условий конкретного двигателя.
Очень важно провести тщательный осмотр двигателя на предмет повреждений:
- В случае, если у мотора сломалась опора, он может начать работать неудовлетворительно
- Проверьте, нет ли в корпусе посторонних предметов. Этот фактор тоже может быть причиной плохой работы и перегрева.
- Если вы видите признаки потемнения примерно в середине корпуса, значит двигатель однозначно перегревается.
- Грязные или изношенные подшипники также способствую замедлению работы и перегреву.
- Если к вспомогательной катушке подключили конденсатор, емкость которого слишком высока для данного двигателя, это тоже будет причиной перегрева. Если вы подозреваете в причине плохой работоспособности привода именно его, отключите устройство от обмотки пуска, подключите привод к сети, покрутите вал руками. Он запустится и ротор начнет свое вращение. Позвольте электродвигателю поработать 10-15 минут. После этого проверьте его на предмет перегрева. Если все в порядке и мотор не нагрелся, то причина всех бед – конденсатор. Если нагрелся, ищите другую поломку.
Существует бесчисленное количество моделей однофазных электродвигателей. Перед его покупкой вы должны четко понимать, для чего он вам нужен и какие характеристики должен выдавать.
Конденсаторные двигатели сегодня, в основном, выпускаю на основе двухфазных (с рабочей и пусковой обмотками). Хотя трехфазные тоже достаточно просто модифицировать для включения в однофазную сеть. Производят и трехфазные двигатели, которые изначально оптимизированы под для однофазной сети.
Однофазные и трехфазные двигатели, модифицированные под однофазную сеть установлены в большинстве приборов, которые мы используем каждый день. В их число входят посудомоечные машины, холодильники, пылесосы и вентиляторы.
Подобные моторы нашли и применение и в промышленности: они установлены во всех циркулярных насосах, воздуходувках и дымососах.
Приводы такого типа выпускаются с разными значениями мощности и количества оборотов. Тем не менее однофазные двигатели применяют там, где требуется применение маломощных агрегатов. С этим связаны основные преимущества трехфазных моторов перед однофазными:
- Большее значение коэффициента полезного действия.
- Большее значение пускового момента.
- Относительно большая мощность.
- Устойчивость к большим нагрузкам.
Основные плюсы применения электромоторов заключаются в следующих его характеристиках:
- несложное строение;
- дешевизна;
- долгий срок службы;
- затраты на амортизацию и ремонт практически отсутствуют;
- мотор может работать от бытовой сети без использования преобразователей.
Минусы использования машин такого типа следующие:
- нет пускового или начального момента;
- низкая мощность;
- слишком большая величина пускового тока;
- управление вызывает затруднения;
- скорость работы привода ограничивает частота сети, от которой он запитан.
Электромоторы, о которых шла речь в статье, получили широчайшее распространение и применение в каждом аспекте нашей жизни, так как их преимущества намного весомее всех минусов. Благодаря им человечество добилось и продолжает добиваться удобств и комфорта все больше.
Трехфазный двигатель в однофазной сети
- Главная /
- Справочник /
- Трехфазный двигатель в однофазной сети
Трехфазные асинхронные электродвигатели не требуют дополнительных устройств для запуска и работы.
Нужны лишь контакторы или иные устройства подачи трехфазного напряжения. Однако при включении двигателя в однофазную сеть используются другие способы запуска.
Фазосдвигающий конденсатор

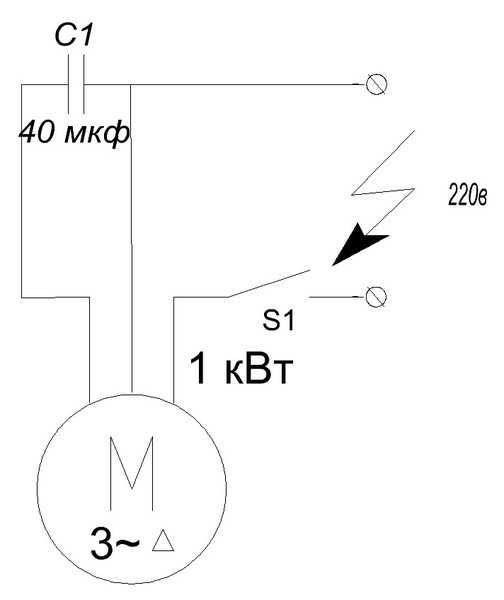

Существует простой способ, позволяющий запитать трехфазный двигатель от бытовой однофазной сети с напряжением 220 В. Трехфазное напряжение получают путем сдвига фаз с помощью фазосдвигающего конденсатора. Делается это так.
В однофазной сети имеются два провода (фаза и ноль), между которыми существует сдвиг фаз 180 градусов. Для включения трехфазного двигателя нужны три проводника, напряжения на которых должны иметь сдвиг фаз 120 градусов. Поэтому, если подключить один из выводов двигателя к фазному проводнику напрямую, а другой – через фазосдвигающий конденсатор, то в совокупности с нулевым проводником и обмотками такая система будет трехфазной. Другими словами, будет обеспечен нужный режим питания.
Для расчета номинала фазосдвигающего конденсатора можно воспользоваться приближенной формулой:
С = k*I / U,
где k – коэффициент, равный 4800 для схемы подключения «треугольник», 2800 – для «звезды», I – номинальный ток двигателя (указывается на шильдике), U – фазное напряжение (в нашем случае – 220 В).
Рабочее напряжение конденсатора следует выбирать не менее 400 В, при этом желательно использовать специальные конденсаторы для электродвигателей, на частоту 50 – 60 Гц.
Пусковой конденсатор
Приведенная выше формула справедлива для номинального тока. Но двигатель работает не только на номинале. При пуске его ток может превышать номинальное значение в 5-7 раз, а при работе – быть ниже в 2-3 раза (холостой ход). В результате момент на валу при включении будет мал, и двигатель будет разгоняться очень долго либо вообще не сможет запуститься. Поэтому для запуска используют дополнительный пусковой конденсатор, который подключают к рабочему (фазосдвигающему) на время разгона (3-5 секунд). Обычно емкость пускового конденсатора выбирают в 2-5 раз больше, в зависимости от требуемого момента при пуске и времени разгона.

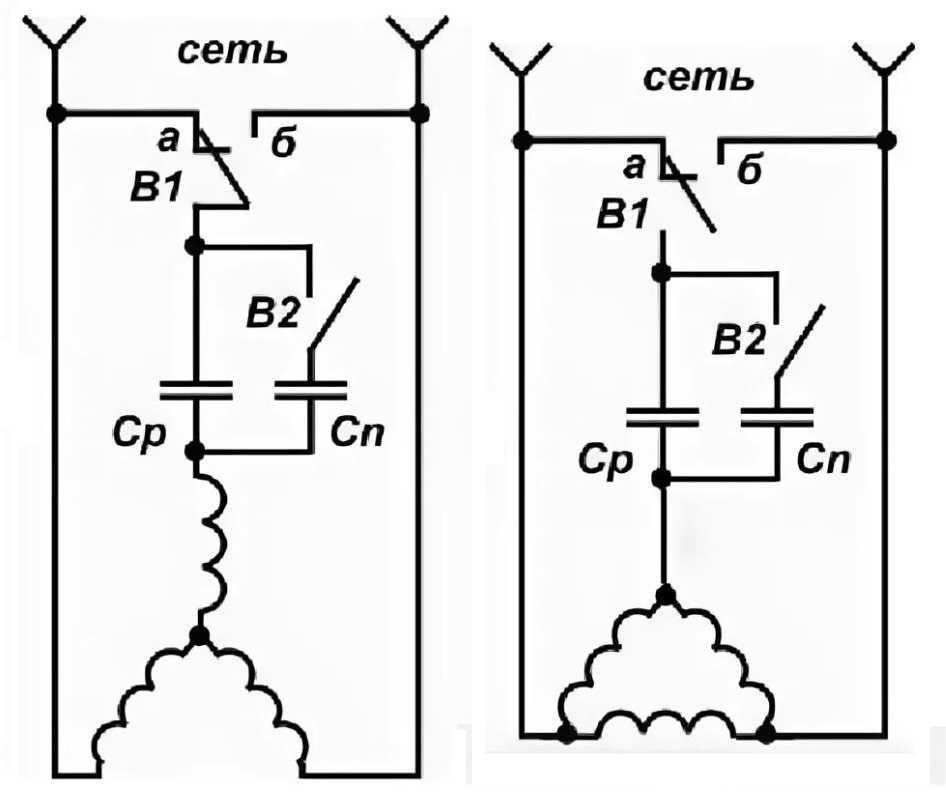

Для подключения пускового конденсатора используют специальные ручные пускатели, в которых время пуска равно времени нажатия на двухпозиционную кнопку «Пуск».
Пока оператор держит «Пуск» в позиции без фиксации, подключаются рабочий и пусковой конденсаторы. Как только оператор отпускает кнопку, она переходит в фиксированную позицию, и в схеме остается лишь рабочий конденсатор. Остановка двигателя производится кнопкой «Стоп». Кроме ручных пускателей могут использоваться релейные и электронные схемы.
Данный способ не применяется на практике для двигателей более 2,2 кВт из-за низкого КПД и большой емкости конденсаторов.
Двигатель с пусковой обмоткой
Конденсатор также используется в случае, когда двигатель имеет две обмотки – рабочую и пусковую. Рабочая обмотка подключается к питающему однофазному напряжению (220 В) напрямую. Пусковая обмотка имеет меньший ток и подключается через фазосдвигающей конденсатор. Совместно обе обмотки имеют такую конфигурацию, что формируют внутри статора вращающееся магнитное поле.
Емкость фазосдвигающего конденсатора обычно указывается на шильдике двигателя.
На время пуска и разгона может применяться дополнительный конденсатор. Такой двигатель называют конденсаторным, и он предназначен для работы только в однофазной сети.
Другие полезные материалы:
Как определить параметры двигателя без шильдика?
Основные неисправности электродвигателя и способы их устранения
Преимущества векторного управления электродвигателем
Подпишитесь на рассылку!
Никакого спама! Только полезная справочная информация.
Я согласен на обработку персональных данных
Руководство по выбору пускового конденсатора
Руководство по выбору пускового конденсатора Пусковой конденсатор используется для кратковременного сдвига фазы на пусковой обмотке однофазного электродвигателя для увеличения крутящего момента. Пусковые конденсаторы обладают очень большим значением емкости для их размера и номинального напряжения.
В результате они предназначены только для прерывистой работы. Из-за этого пусковые конденсаторы выходят из строя после слишком долгого пребывания под напряжением из-за неисправной пусковой цепи двигателя.
ИНДЕКС
Обзор
СТАРЬ ВАШИХ ПРИМЕНЕНИЯ »
Резисторы и размеры»
Устранение неполадок »
Спецификации
Термин
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
»
» »
Размер корпуса »
Обзор
Пусковые и рабочие конденсаторы
Пусковые конденсаторы имеют большое значение емкости, необходимое для пуска двигателя на очень короткий (секунды) период времени. Они работают только в повторно-кратковременном режиме и могут катастрофически выйти из строя, если будут находиться под напряжением слишком долго. Рабочие конденсаторы используются для непрерывного управления напряжением и током в обмотках двигателя и, следовательно, работают в непрерывном режиме.
Как правило, они имеют гораздо более низкое значение емкости.
Взаимозаменяемы ли пусковые и рабочие конденсаторы?
Да и нет. В нестандартных обстоятельствах в качестве пускового конденсатора можно использовать рабочий конденсатор, но доступные значения намного ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать постоянный ток (всего пару секунд).
Посмотрите видеоролик ниже, чтобы узнать о различиях между пусковыми и рабочими конденсаторами.
Что такое резистор и нужен ли он мне?
Большинство сменных пусковых конденсаторов не имеют резистора. Вы можете проверить состояние старого, проверив значение сопротивления, или просто заменить его новым.
Это должно быть где-то около 10-20 кОм и около 2 Вт. Резисторы обычно либо припаиваются, либо обжимаются на клеммах. Резистор предназначен для сброса остаточного напряжения в конденсаторе после его отключения от цепи после пуска двигателя. Не все пусковые конденсаторы будут использовать один, так как есть другие способы добиться этого. Важная часть заключается в том, что если у вашего исходного конденсатора был один, вам нужно будет заменить его на новый конденсатор.
Узнайте, как установить продувочный резистор на стартовую крышку.
Поиск и устранение неисправностей
Как узнать, неисправен ли мой пусковой конденсатор?
Большинство отказов конденсаторов электростартеров относятся к одному из двух типов:
«Пусковая крышка вырвалась наружу!» Это то, что мы называем катастрофическим сбоем. Обычно это вызвано тем, что пусковая цепь электродвигателя включена слишком долго для номинального значения повторно-кратковременного режима работы пускового колпачка.
Верх стартового колпачка буквально снесло, а внутренности частично или полностью выброшены.
Разорванный блистер сброса давления Аналогичным образом, но не так драматично, на стартовой крышке может быть просто разорванный блистер сброса давления. В любом случае легко сказать, что стартовая крышка нуждается в замене.
Мой двигатель медленно запускается. Мой пусковой конденсатор неисправен?
Ответ на этот вопрос может быть. Ваш пусковой конденсатор может потерять свою номинальную емкость из-за износа и возраста, или у вас могут быть другие проблемы, не связанные с конденсатором, которые связаны с другими компонентами двигателя.
Посмотрите видео ниже о том, как заменить пусковой конденсатор.
Технические характеристики
Большинство пусковых конденсаторов имеют емкость 50-1200 мкФ и напряжение 110/125, 165, 220/250 и 330 В переменного тока.
Они также обычно всегда имеют номинал 50 и 60 Гц. Корпуса обычно круглые и отлиты из черных фенольных или бакелитовых материалов. Заделки обычно представляют собой нажимные клеммы ¼ дюйма с двумя клеммами на соединительный штырь.
Напряжение
Выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт. На самом деле блок на 440 вольт прослужит дольше. Конденсатор будет иметь маркированное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.
Емкость
Выберите конденсатор со значением емкости (указанным в МФД, мкФ или микрофарадах), равным исходному конденсатору. Не отклоняйтесь от первоначального значения, так как оно определяет рабочие характеристики двигателя.
Частота (Гц)
Выберите конденсатор с номиналом в Гц исходного. Почти все сменные конденсаторы будут иметь маркировку 50/60.
Тип соединительной клеммы
Почти каждый конденсатор будет использовать вставной разъем в виде флажка ¼ дюйма.
Следующий вопрос: «Сколько клемм на клеммную колодку необходимо для двигателя?» Большинство пусковых конденсаторов имеют по две клеммы на клемму. , и большинство рабочих конденсаторов будут иметь 3 или 4 клеммы на клемму.Убедитесь, что выбранный конденсатор имеет по крайней мере такое же количество соединительных клемм на клемму, как и исходный конденсатор двигателя.
Форма корпуса
Почти все пусковые конденсаторы имеют круглый корпус. Круглые конденсаторы, безусловно, являются наиболее распространенными, но во многих двигателях по-прежнему используются овальные конденсаторы. С точки зрения электрики разницы нет. Тут вопрос только в подгонке. Если место в монтажной коробке не ограничено, стиль корпуса не имеет значения.
Размер корпуса
Как и форма корпуса, общий размер электрически не имеет значения. Выберите конденсатор, который поместится в отведенном месте.
Выбор продукта
110/125 Вак
220/250 Вак
165V
330V
| Стоимость емкости | Код продукта |
| 88-106 | SC0101 |
| 135-162 | SC0104 |
Определение размеров рабочих и пусковых конденсаторов
Ознакомьтесь с некоторыми эмпирическими правилами в качестве руководства при определении размеров рабочих и пусковых конденсаторов.
ПРИМЕЧАНИЕ! См. все значения ниже в качестве указания. Для полной уверенности следуйте рекомендациям производителя двигателя.
Петер КьельстрандМатериал обмотки катушки менеджера по продукции
Tel: +46 499-271 63
Send email
Capacity run capacitor, single-phase motor (µF)
| Motor size | 0,075 kW (0,1 hp ) |
| Speed/poles: | |
| 3000 rpm — 50 Hz / 2 pole | 6,3 µF |
| 1500 rpm — 50 Hz / 4 pole | 6,3 µF |
| Motor size | 0,18 kW (0,25 hp) |
| Speed/poles: | |
| 3000 об/мин — 50 Гц/ 2 pole | 10 µF |
| 1500 rpm — 50 Hz / 4 pole | 12,5 µF |
| 1000 rpm — 50 Hz / 6 pole | 10 µF |
| Размер двигателя | 0,37 кВт (0,5 л.  с.) |
| SPEEP / POLES: | |
| . 2 полюса | 16 µF |
| 1500 rpm — 50 Hz / 4 pole | 16 µF |
| 1000 rpm — 50 Hz / 6 pole | 20 µF |
| Motor size | 0,55 kW (0,75 hp ) |
| Speed/poles: | |
| 3000 rpm — 50 Hz / 2 pole | 20 µF |
| 1500 rpm — 50 Hz / 4 pole | 20 µF |
| 1000 rpm — 50 Hz / 6 pole | 25 µF |
| Motor size | 0,75 kW (1 hp) |
| Speed/poles: | |
| 3000 rpm — 50 Hz / 2 pole | 25 µF |
| 1500 rpm — 50 Hz / 4 pole | 25 µF |
| 1000 rpm — 50 Hz / 6 pole | 25 µF |
| Motor size | 0 ,92 kW (1,25 hp) |
| Speed/poles: | |
| 3000 rpm — 50 Hz / 2 pole | 30 µF |
| 1500 rpm — 50 Hz / 4 полюса | 28 мкф |
| 1000 об/мин — 50 Гц/ 6 Полюс | 30 мкл |
| | . |  Speed/poles: | | 3000 rpm — 50 Hz / | 2 pole 32 µF | 1500 rpm — 50 Hz / | 4 pole 32 µF | 1000 rpm — 50 Hz / | 6 pole 36 µF | |
| Motor size | 1,5 kW (2 hp) |
| Speed/ Полюсы: | |
| 3000 об/ мин — 50 Гц/ 2 Полюс | 40 мкф |
| 1500 об/ мин — 50 Гц/ 4 Полюс | 40 ° С -мин — 50 ГЗ/ 40085 | 50 мкф |
Пропускной конденсатор, трехфазный двигатель в однофазной (мкф)
| 95 . |  25 hp) Full load | 12,5 µF | |
| Motor size | 0,37 kW (0,5 hp) |
| Full загрузить | 25 µF |
| Motor size | 0,55 kW (0,75 hp) |
| Full load | 38 µF |
| Motor size | 0,75 kW (1 hp) |
| Full load | 50 µF |
| Motor size | 0,92 kW (1,25 hp) |
| Full load | 60 µF |
| Motor size | 1 ,1 kW (1,5 hp) |
| Full load | 75 µF |
| Motor size | 1,5 kW (2 hp) |
| Full load | 100 µF |
Capacity start capacitor (µF)
| Motor size | 0,075 kW (0,1 hp) |
| Оперативное напряжение Конденсатор 220 V | 20 мкл |
| Рабочий напряжение .  Конденсатор 280 В | 10 µF |
(0,25 hp)
capacitor 220 V
capacitor 280 V
| Размер двигателя | 0,37 кВт (0,5 л.с.) |
| 444444 (0,5 л.с.) | |
| 4444444.0085 | 100 мкФ |
| Рабочее напряжение конденсатор 280 В | 50 мкФ |
| Размер двигателя | 0,55 кВт (0,75 л.с.) |
| Рабочее напряжение Конденсатор 220 В | 150 мкФ |
| Рабочее напряжение Конденсатор 280 В | 80 мкФ |
| Размер двигателя | 0,75 кВт (1 л.  |
