Калькулятор расчета сечения кабеля по мощности и току
С помощью онлайн калькулятора вы можете рассчитать нужное сечение провода или кабеля по заданной мощности и току.
Введите мощность: | кВт |
Выберите номинальное напряжение: | 220 B380 B660 B6 kB10 kB |
Укажите число фаз: | 13 |
Выберите материал жилы: | Алюминий (Al)Медь (Cu) |
Введите длину кабельной линии: | м |
Укажите тип линии: | Не определенодо 1 kB6 kB10 kB |
Результаты вычисления | |
Расчетное сечение жилы мм2 : | |
Рекомендуемое сечение мм2 : | |
|
Перед выполнением электромонтажных работ очень часто требуется рассчитать сечение проводов по току или мощности. Это можно сделать при помощи таблиц или специального калькулятора расчета сечения кабеля по мощности и току.
Способы расчетов
Для быстрых и точных вычислений сечения кабеля используйте калькулятор онлайн, для этого нужно ввести исходные данные. В первую очередь, вводится значение потребляемой мощности и номинального напряжения. В обязательном порядке указывается количество фаз и материал, из которого изготовлены жилы. Кроме того, понадобится информация о протяженности и типе кабельных линий. На калькуляторе результаты вычислений отображают два показателя – расчетное и рекомендуемое сечение.
Подобные расчеты выполняются без учета индуктивности сопротивления кабельных линий на потери напряжения. В калькуляторе заранее заложена величина допустимых потерь в количестве 5%. Данная норма будет действительной при соблюдении некоторых условий. Для сетей переменного тока значение коэффициента мощности должно составлять 1. Кроме того, должны обязательно учитываться материалы, используемые в жилах проводников. Результаты вычислений при помощи калькулятора, не следует считать окончательным вариантом. Для конкретных случаев могут понадобиться дополнительные уточняющие расчеты с привлечением квалифицированных специалистов.
Для чего рассчитывается сечение
Правильные расчеты сечения кабеля являются залогом безопасной эксплуатации электрических сетей. С помощью кабельно-проводниковой продукции осуществляется не только передача, но и распределение тока, поскольку иных способов просто не существует.
При недостаточном сечении кабеля мощные потребители не смогут нормально функционировать, проводник начнет перегреваться. В результате, постепенно разрушается изоляция, снижается надежность и продолжительность эксплуатации. В конце концов, несоответствие провода повышенной нагрузке может привести к его полному перегоранию. Это происходит, когда хозяева, пытаясь сэкономить, используют кабели с меньшим сечением, чем необходимо. Именно такой подход и является наиболее частой причиной коротких замыканий. Поэтому еще на стадии проектирования особое внимание уделяется расчетам, что позволяет избежать перегрева, потери мощности, непредвиденных расходов на ремонтно-восстановительные работы.
Правильный выбор параметров проводника обеспечивает, в дальнейшем, качественную и устойчивую работу потребителей. Основным критерием расчетов выступает мощность приборов и оборудования, запланированных для постоянной эксплуатации. При одной и той же нагрузке площадь сечения медного и алюминиевого провода различаются между собой.
Расчет сечения кабеля по мощности
2016-04-08 275155 7Содержание:
- Силовые кабели ГОСТ 31996—2012
- Таблица сечения кабеля по току и мощности для медного провода
- Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
- Калькулятор расчета сечения кабеля
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв. мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблица сечения кабеля по току и мощности для медного провода
Сечение жилы мм2 | Для кабеля с медными жилами | |||
---|---|---|---|---|
Напряжение 220 В | Напряжение 380 В | |||
Ток А | Мощность кВт | Ток А | Мощность кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66 | 260 | 171,6 |
Важно!
Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

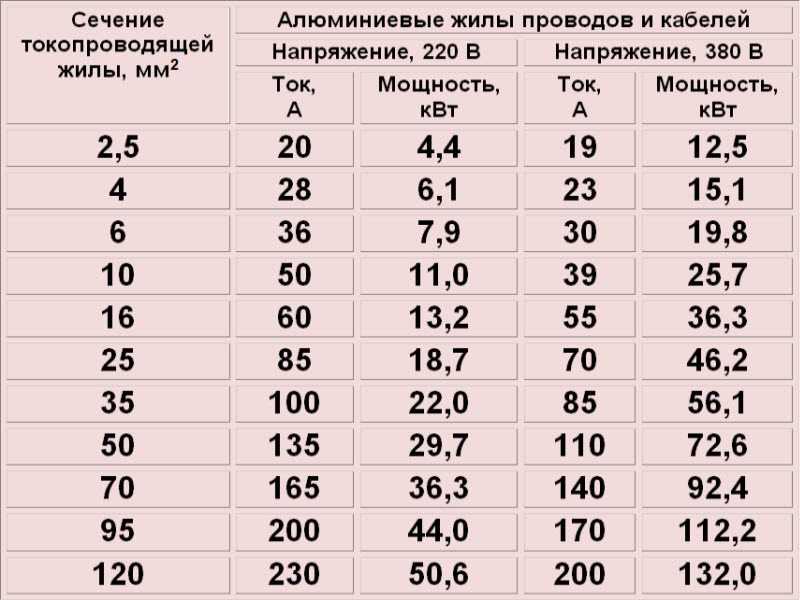

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
Сечение жилы мм2 | Для кабеля с алюминиевыми жилами | |||
---|---|---|---|---|
Напряжение 220 В | Напряжение 380 В | |||
Ток А | Мощность кВт | Ток А | Мощность кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность (выберите потребителей из таблицы):
LCD телевизор | 140 Вт | |
Холодильник | 300 Вт | |
Бойлер | 2000 Вт | |
Пылесос | ||
Утюг | 1700 Вт | |
Электрочайник | 1500 Вт | |
Микроволновая печь | 700 Вт | |
Стиральная машина | 2500 Вт | |
Компьютер | 400 Вт | |
Освещение | 300 Вт |
Мастер Евгений
Опубликовано статей: 4959
Комментариев: 1
Здравствуйте! Меня зовут Евгений.
Опубликовано 7 комментариев
Рассчитать сечение линии в Calc2Web
Почему в первую очередь необходимо использовать правильное сечение кабеля
Движение электронов, вызванное электрическим напряжением, всегда вызывает тепло в соответствующем кабеле. Чем больше электронов приводится в движение, тем больше текущее напряжение и, в конечном итоге, тем больше тепла выделяется в кабеле.
Во избежание несчастных случаев, например, из-за возгорания или обрыва кабеля, соответствующая линия электропередачи также должна иметь достаточное поперечное сечение. Решающим здесь является уровень напряжения, требуемый силовым устройством.
Например, для дверного звонка у входной двери требуется кабель меньшего сечения, чем, скажем, для духовки.
Потенциальное повреждение из-за кабеля меньшего сечения
Если бы прибор с большой потребляемой мощностью работал с проводкой меньшего сечения, возгорание кабеля было бы практически запрограммировано. В этом контексте задачей электрика или инженера является обеспечение надлежащей проводки.
В дополнение к упомянутым выше несчастным случаям, повреждение кабеля, вызванное выделением тепла или коротким замыканием, также может привести к повреждению самого устройства. В худшем случае ответственность за это несет сам собственник, если это причиняет квартире или дому крупный ущерб, который страхование ответственности не покрывает из-за личной неосторожности.
В дополнение к привлечению опытного и прошедшего обучение инженера-электрика, в первую очередь следует учитывать использование кабелей соответствующего сечения. Какое именно сечение кабеля для какого проекта нужно, чуть больше информации об этом в следующих разделах.
Математическая основа для расчета поперечного сечения кабеля
Особенно для цепей 12 В, а также для цепей 24 В важно использовать правильное сечение кабеля. С этой целью список Формула расчета электрической мощности должна служить отправной точкой:
P = U x I
P – электрическая мощность в единицах измерения Ватт (сокращенно: «Вт»). Это вычисляется путем умножения напряжения U в вольтах (или «V» для краткости) и силы тока в I в амперах (или «A» для краткости).
Если, например, телевизор должен работать при мощности 1000 Вт, и для этой цели доступны два напряжения 12 В и 230 В, это приводит к необходимости двух различных значений силы тока:
I = 1000 Вт / 12 В = 83,33 А
I = 1000 Вт / 230 В = 4,35 А
В первом случае для работы телевизора требуется линия питания большего сечения , так как здесь для работы нужна гораздо большая сила тока.
Формула для расчета поперечного сечения линии
С помощью следующих компонентов формулы можно окончательно рассчитать требуемое поперечное сечение линии:
Физическое количество | Блок | Символ формулы | |
Длина линии | м | л | Введите точную длину линии электропередачи, которая будет использоваться здесь |
Напряжение сети | В | У | Преобладающее напряжение в соответствующей сети (зависит от страны) |
Мощность | кВт | Р | Введите мощность конечного устройства, которое будет работать здесь |
Косинус | от 0,9 до 1,0 | φ | Соответствует коэффициенту мощности, определяющему соотношение между активной и полной мощностью |
Падение напряжения | % | Украина | Разница в текущем напряжении между источником питания и точкой потребления (вызванная, например, потерями в кабеле). |
Проводимость | См/м | г | Здесь необходимо ввести значение проводимости соответствующего материала (например, меди). |
Таким образом, формула для расчета требуемого сечения кабеля составляется следующим образом:
Сечение линии переменного тока (А) = 2 x L x I x φ / (y) x Ua.
Требуемое сечение проводника отличается для каждого материала
Фактическое требуемое поперечное сечение проводника зависит от материала. Например, материал меди имеет более высокую проводимость, чем материал алюминий. Другие влияющие факторы, такие как постоянный, переменный или трехфазный ток, также вызывают различия в требуемом поперечном сечении проводника.
Драгоценный металл серебро обладает самой высокой из всех известных электропроводностей. Другим параметром является коэффициент сцепления, который точно равен 1,732 для трехфазного тока — он дает информацию об отношении напряжений двух соседних внешних проводников.
Всего получается различных сечения линий в зависимости от исходной ситуации.
Воспользуйтесь практичным онлайн-калькулятором прямо сейчас, чтобы рассчитать требуемое сечение кабеля
С помощью практичного онлайн-калькулятора теперь вы можете быстро и легко рассчитать поперечное сечение кабеля, необходимое для рассматриваемого проекта. Для этого нужны только соответствующие показатели. Их необходимо ввести в бесплатный калькулятор.
Важной информацией, которую вы должны иметь наготове для использования онлайн-калькулятора, является тип материала (например, медь или алюминий), а также длина кабеля используется в метрах, которые должны быть точно измерены.
Кроме того, вы должны знать преобладающее напряжение в подключенной электросети, а также КПД системы и силу тока. Кроме того, выясните, какой тип тока используется, например, постоянный ток, переменный ток или трехфазный ток.
После того, как вы собрали всю информацию и записали ее, вы можете удобно ввести параметры и информацию в онлайн-калькулятор. Нажатием кнопки 9Затем онлайн-калькулятор 0023 рассчитает поперечное сечение кабеля , необходимое для вашего индивидуального проекта.
Но вы также можете использовать бесплатный инструмент калькулятора поперечного сечения кабеля для проверки
В дополнение к методу предварительного расчета вы также можете использовать удобный онлайн-калькулятор для последующей проверки ваших линий электропередач. Узнайте, оснащено ли ваше индивидуальное оборудование соответствующими линиями электропередач, или проверьте осуществимость вашего индивидуального проекта.
В любом случае используйте линии электропередач только до максимального тока
Токонесущие линии можно использовать только до максимально допустимого тока. Кроме того, они должны быть защищены дополнительным предохранителем, чтобы предотвратить повреждение из-за перенапряжения (например, возгорание кабеля, обрыв кабеля или повреждение оборудования).
В связи с этим необходимо также проверить использование предохранителей необходимой мощности .
Похожие темы калькулятора: Электрика, электротехника, строительные услуги, строительство, инженеры, преобразователь, конвертер
Как рассчитать сечение провода по потребляемой мощности
При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.
Содержание
- Что нужно знать
- Основы сортировки
- Как рассчитать
- Особенности сечения электропроводки из разных материалов
- Сечение кабелей с открытой или закрытой проводкой
- Как рассчитать параметры необходимого кабеля
- Перевод ватт в киловатты
- Полезные видео
Что нужно знать
Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.
Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:
- Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
- Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
- Сгорание изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.
Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь кроме самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.
Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.
Основы сортировки
Единственный способ подобрать качественный провод в квартиру или дом по сечению токоведущей жилы — это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.
Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:
- найти информацию об этом в техническом паспорте устройства;
- мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
- измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.
Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».
Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.
Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.
Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.
Как рассчитать
При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:
Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).
Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:
Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.
Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.
Особенности сечения электропроводки из разных материалов
Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.
Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому, если предстоит менять всю проводку, настоятельно рекомендуется использовать медный кабель, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.
При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.
Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «улягутся». ” и контакт ухудшится.
Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.
Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.
Сечение кабелей с открытой или закрытой проводкой
При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.
Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.
Проектирование проводки и закупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:
- Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
- Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
- Измерьте длину планируемой линии и сложите все собранные параметры.
- Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
- Купить необходимое количество.
Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.
Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:
- синий — для нейтрального;
- желто-зеленый — заземление;
- белый, коричневый и другие — фазные провода.
Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.
Дополнительные рекомендации:
- Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
- В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
- При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
- Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).
Как рассчитать параметры необходимого кабеля
Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:
Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.
Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.
Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.
Преобразование ватт в киловатты
При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты.
