Как рассчитать количество стали для лестницы
В этом посте вы узнаете, как рассчитать необходимое количество стали для лестницы.
Это самый простой способ, который я пока нашел.
И это 5-шаговый процесс .
Прежде чем обсуждать процесс, давайте посмотрим…
Что такое лестница?

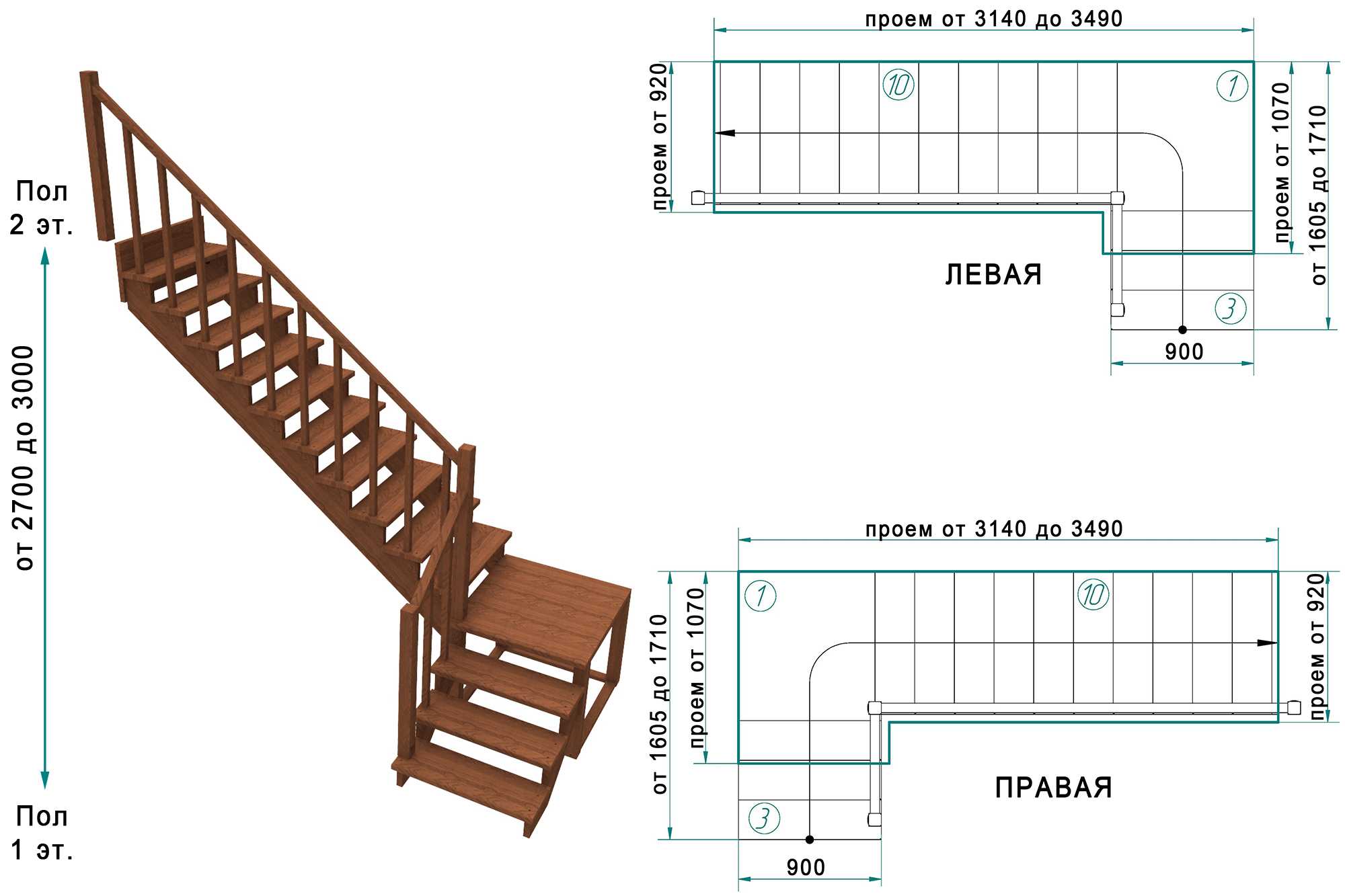

Лестница — это набор лестниц, по которым люди могут легко перемещаться по этажам здания. Это выглядит как на изображении ниже:
Этот тип лестницы называется лестницей с изгибом .
А план этой лестницы выглядит так:
А теперь посмотрим…
Как рассчитать количество стали для лестницы с изгибом?
Допустим, у нас есть следующий чертеж лестницы:
И сечение лестницы:
Теперь вы можете легко рассчитать необходимое количество стали.
Для этого вам просто нужно пройти следующие пять шагов:
- Шаг-1: Рассчитать количество стали для поясной плиты-1
- Шаг-2: Рассчитать количество стали для поясной плиты-2 и
- Шаг -3: Рассчитать количество стали для площадки
- Шаг 4: Рассчитать количество стали для ступеней и
- Шаг 5: Суммировать все стержни
Давайте посмотрим, как…
Шаг 1: Рассчитать количество стали для Талия Плита-1
Детали армирования поясной плиты-1:
Здесь 1-4 маркированные стержни — это основные стержни , а 5-7 маркированные стержни — это распределительные стержни .
Если мы увидим основные стержни на линейной диаграмме, это будет выглядеть как на изображении ниже:
Давайте…
Рассчитаем количество стали для стержня (1)
Для этого:
Сначала, Получите длину СтерженьКак видите, наклонная длина на нашем чертеже не указана.
Но мы можем вычислить это по плану и разрезу.
Если мы представим это как линейное, это будет выглядеть так:
Теперь, используя теорему Пифагора :
Наклонная длина равна,
= √{(5′) 2 +(7½′) 2 }
= 9 футов.
Теперь мы можем рассчитать длину стержня.
И формула такая,
= Притир + L + 9D
Здесь
- Притирка 40D
= 40 × 10
= 400 мм
= 16 дюймов или 1,33 фута
[ ПРИМЕЧАНИЕ: Вы должны проверить свои структурные примечания относительно длины внахлест. Здесь мы приняли значение 40D, где D — диаметр стержня . ]
- L (наклонная длина) = 9 футов.
- Длина крючка = 9d
= 9 × 10
= 90 миллиметра
= 3,6 ″
= 0,3 ′
Таким образом, длина,
= 1,33 ‘ + 9 ′ + 0,3 ′
= 10.63 ′ 9003 = 10.63 = 10.63 = 10.63 = 10.63 = 10.63 = 10.63 = 10.63 ° 3 = 10.63 ′ 9007 = 10.63 = 10.63 = 10.63 = 10.63 = 10.63 r. 9007 = 10.63 = 10,33′ +
. , 11 футов.
Далее получите необходимое количество баров
Формула:
= (Ширина поясной плиты ÷ расстояние между стержнями) + 1
Здесь
- Ширина поясной плиты = 4 фута
- Расстояние между стержнями = 13 дюймов или 90 0 дюймов
Итак, искомые числа таковы:
= (4′ ÷ 0,33) + 1
= 13,12
Скажем, 14 номеров.
Наконец, рассчитайте необходимое количество стали для стержня (1)
Формула:
= Длина стержня × количество стержней
= 11′ × 14
= 154 фута .
Аналогично,
Рассчитайте количество стали для стержня (2)
Для этого:
Сначала получите длину стержня
Здесь,
Длина стержня,
= L/3 + 9D
= 9/3′ + 0,3′
[ 9D – длина крючка, равная 0,3′. Мы рассчитали это выше. ]
= 3,30′
Скажем, 4 фута.
Затем получите необходимое количество стержней
Количество стержней (2) такое же, как и количество стержней (1), так как ширина поясной плиты одинакова.
То есть 14.
Наконец, рассчитайте необходимое количество стали для стержня (2)
Формула:
= Длина стержня × количество стержней
= 4′ × 14
= 56 футов .
И затем,
Рассчитайте количество стали для стержня (3)
Для этого:
Сначала получите длину стержня
Здесь,
Длина стержня,
= 9D + Ширина посадки + L/3
= 0,3′ + 4′ + 9/3′
= 7,3′
Скажем, 8 футов.
Затем получите необходимое количество стержней
Необходимое количество стержней для стержня № (3) такое же, как и для стержня № (1), так как ширина поясной плиты такая же.
То есть 14.
Наконец, рассчитайте необходимое количество стали для стержня (3)
Как вы знаете, формула такова:
= Длина стержня × Количество стержней
= 8′ × 14
= 112 футов .
Аналогично
Расчет количества стали для стержня (4)
Для этого:
Сначала получите длину грифа
Здесь,
Длина грифа
= 9D + ширина площадки + ширина луча + длина колена
+ = 9. /3′ + 10″ + 1,33′
= 5,46′
Скажем, 6 футов.
Затем получите необходимое количество стержней
Необходимое количество стержней для стержня (4) такое же, как и для стержня (1), так как ширина поясной плиты такая же.
То есть 14.
Наконец, рассчитайте необходимое количество стали для стержня (4)
И формула такова:
= Длина бруска × Количество брусков
= 6 × 14
= 84 фута .
На данный момент мы рассчитали все основные бары.
Но у нас есть еще распределительные стержни в поясной плите-1.
И они помечены как (5) , (6) и (7) .
Итак, давайте…
Рассчитайте количество стали для распределительных стержней.
Для этого:
Сначала определите длину распределительного стержня
Посмотрите, длина распределительного стержня для (5), (6) и (7) одинакова.
Это ширина поясной плиты-1, которая составляет 4 футов.
Далее получаем требуемое количество стержней
И формула:
= (длина ÷ расстояние) + 1
Итак,
= L/3 = 3 фута Итак, количество стержней, = (3′ ÷ 0,5′) + 1 Итак, количество стержней, = (9′ ÷ 0,5′) + 1 Итак, количество стержней, = (3′ ÷ 0,5′) + 1 Итак, общее необходимое количество распределительных стержней в поясной плите-1, = 7 + 19 + 7 Формула: = Длина стержня × количество стержней 3 900 количество для поясной плиты-1 есть, = 154+56+112+84+132 При этом мы только что рассчитали количество стали для поясной плиты-1. Теперь давайте… Детали армирования поясной плиты-2: Как видите, все стержни поясной плиты-2 являются то же, что поясная плита-1. Таким образом, требуемое количество стали будет одинаковым. То есть = 538 футов . Посмотрите, все основные стержни лестничной площадки были рассчитаны с поясной плитой-1 и поясной плитой-2. Нам просто нужно… Для этого: Так как длина лестничной площадки составляет 8′-5″. Таким образом, длина стержня составляет 8 футов-5 дюймов или 8,42 фута. Формула: = (ширина ÷ расстояние) + 1 Формула: = Длина стержня × Количество стержней Имейте в виду, что армирование ступеней иногда не используется. При использовании это будет выглядеть так: Итак, Для этого: Формула: = (Ширина шага ÷ Расстояние между стержнями) + 1 Длина L-образного стержня составляет ″ или 1,33′ Формула: = (количество L-образных стержней × длина L-образных стержней) + длина носового стержня Формула: = Высота пола ÷ Высота подступенка = 10′ ÷ 6″ Формула: = Количество ступеней × количество стали для ступени Теперь… Таким образом, общая величина стали равен, = 538+ 538 + 76 + 320
= 7 шт.
= 19 шт.
= 7 шт.
= 33 шт. Наконец, рассчитайте необходимое количество стали для распределительных стержней
= 4 фута × 33
= 132 фута
= 538 футов. Шаг 2: Расчет количества стали для поясной плиты-2
Шаг 3: Расчет количества стали для лестничной площадки
Рассчитать распределительную планку лестничной площадки
Во-первых, получить длину штанги
Затем вычислите количество стержней
= (4′ ÷ 6″) + 1
= 9 шт. [6″ = 0,5′] Наконец, рассчитайте необходимое количество стали
= 8,42′ × 9
= 75,78
Скажем, 76 футов . Шаг 4: Расчет количества стали для ступеней
Рассчитайте количество стали для ступеней
Сначала рассчитайте количество L-образных стержней для ступени
= (4′ ÷ 6″) + 1
= 9 номеров. [6″ = 0,5′]
Далее вычислите длину L-образного стержня
После этого рассчитайте необходимое количество стали для одного шага
= (9× 1,33) + 4 фута
[длина переднего стержня равна ширине поясной плиты]
= 15,97 фута
Скажем, 16 футов. Затем получите количество ступеней
= 20 шт. [6″ = 0,5′] Наконец, рассчитайте количество стали для всех ступеней
= 20 × 16′
= 320 футов . Шаг 5: Суммируйте все количество стали.
538 футов
= 90971717.
