Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch – устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла21Не помогла1

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно.

Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

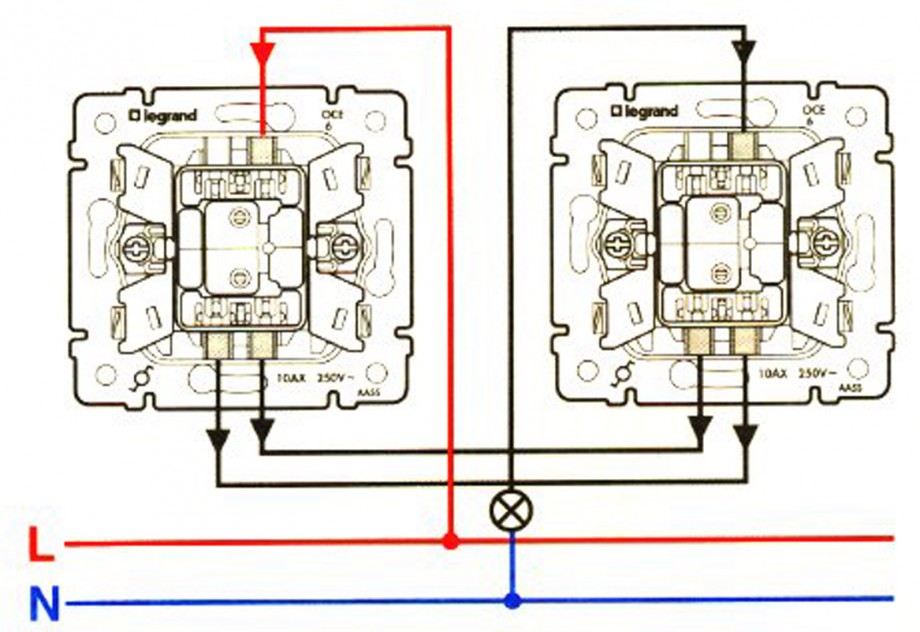

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

• отверткой с крестообразными шлицами;
• отверткой с плоскими шлицами;
• монтажным ножом;
• бокорезами;
• строительным уровнем и рулеткой;
• отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее;
• двухклавишный с подсветкой или без нее;
• трехклавишный;
• накладной;
• встроенный;
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

• общий контакт первого выключателя объединяется с фазой коробки;
• выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
• выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
• общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
• выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

• Одноклавишный (с подсветкой или без)
• Двухклавишный (с подсветкой или без)
• Трехклавишный
• Промежуточный
• Накладной
• Встроенный

У этих механизмов два недостатка:

1. По кнопкам невозможно определить, в каком положении устройство.
2. Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Подключение проходного выключателя, схема подключения из двух и более мест



Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .



Как  работает проходной выключатель

• Принцип работы выключателя
• Схема подключения  выключателя с двух мест
• Схема на три точки
• Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.



Выключатель проходной одноклавишный



 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки





Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.



Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

• вход на выход 1;
• вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.





Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе

Watch this video on YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре. Также можно применять даже в спальне  — выключать верхний свет у входа и возле кровати (вспомните сколько раз вы с этим мучились)





Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, вход второго подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении . При нажатии на клавишу любого из устройств, цепь разрывается. Также, при выключенном положении, нажав на клавишу, мы замкнем цепь через одну из перемычек и лампа загорится.



Для наглядности, приведем несколько примеров.

Выключатель схема



Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.





Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.





Схема подключения с трех точек

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.





Куда подключать провода

А вот примерно так разводить по помещению.





Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.





Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Watch this video on YouTube

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.



Двухклавишный проходной выключатель — схема



Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).





Принцип подключения двухклавишных проходных выключателей

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На  двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.



Информация на заметку: Электропроводка в доме,  Электропроводка в квартире



Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

• На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
• В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

• снять клавишу у одноклавишного устройства;
• выдавить сердцевину;
• отжать зажимы между механизмом и корпусом;
• вынуть из гнезда одну клемму;
• переустановить контакт с одного на другое место;
• установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

• отвертки — плоскую, крестовую, индикаторную;
• рулетку;
• нож, бокорез;
• перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

• нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
• фазовый провод определяется с помощью тестера
• фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
• соединить клеммы заземления переключателей
• к светильнику подсоединить второй переключатель
• провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

• безопасности эксплуатации и надежности здания
• оперативности управления освещением, следовательно, и экономии времени
• более низкой себестоимости электрооснащения помещений
• простоте монтажа
• отсутствии сложности настроек схем
• оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа

---

---

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

---

---

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
2. Клеммы.
3. Изолента.
4. Включатели.
5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

• отвертки для болтов с плоскими и фигурными шлицами;
• монтажный нож;
• бокорезы;
• набор гаечных ключей;
• пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

---

---

Чем отличаются дифавтоматы ABB от конкурентов Розетка с дистанционным управлением – незаменимая помощь дома Как подключить проходной выключатель Lezard и какую при этом использовать схему. Несколько простых правил выбора розеток и выключателей

Сопротивление | Основные понятия электричества

Схема из предыдущего раздела не очень практична. На самом деле, строительство может быть довольно опасным (прямое соединение полюсов источника напряжения с помощью одного куска провода). Причина, по которой это опасно, заключается в том, что величина электрического тока может быть очень большой в таком коротком замыкании , а выделение энергии может быть очень значительным (обычно в виде тепла). Обычно электрические цепи строятся таким образом, чтобы максимально безопасно использовать высвобождаемую энергию на практике.

Ток, протекающий через нить накала лампы

Одним из практических и популярных способов использования электрического тока является электрическое освещение. Самая простая форма электрической лампы — это крошечная металлическая «нить» внутри прозрачной стеклянной колбы, которая накаляется добела («накаливается») тепловой энергией, когда через нее проходит достаточный электрический ток. Как и аккумулятор, он имеет две токопроводящие точки подключения: одна для входа тока, а другая — для выхода. Схема электрической лампы, подключенная к источнику напряжения, выглядит примерно так:

По мере того, как ток проходит через тонкую металлическую нить накала лампы, он встречает большее сопротивление движению, чем обычно в толстом куске провода.Это сопротивление электрическому току зависит от типа материала, его площади поперечного сечения и температуры. Технически он известен как сопротивление . (Можно сказать, что у проводников низкое сопротивление, а у изоляторов очень высокое сопротивление.) Это сопротивление служит для ограничения количества тока, протекающего по цепи с заданным значением напряжения, подаваемого батареей, по сравнению с «коротким замыканием», когда у нас не было ничего, кроме провода, соединяющего один конец источника напряжения (батареи) с другим.Когда ток движется против сопротивления сопротивления, возникает «трение». Точно так же, как механическое трение, трение, создаваемое током, протекающим против сопротивления, проявляется в виде тепла. Концентрированное сопротивление нити накала лампы приводит к тому, что на нити рассеивается относительно большое количество тепловой энергии. Этой тепловой энергии достаточно, чтобы нить накаливания стала раскаленной добела, производя свет, в то время как провода, соединяющие лампу с батареей (которые имеют гораздо меньшее сопротивление), едва ли нагреваются, проводя такое же количество тока.Как и в случае короткого замыкания, если целостность цепи нарушена в любой точке, ток прекращается по всей цепи. Если лампа установлена, это означает, что она перестанет светиться:

Как и раньше, при отсутствии протекания тока весь потенциал (напряжение) батареи доступен через разрыв, ожидая возможности соединения, чтобы перемыть этот разрыв и позволить току снова течь. Это состояние известно как разомкнутая цепь , когда разрыв цепи предотвращает ток повсюду.Все, что требуется, — это один разрыв цепи, чтобы «разомкнуть» цепь. После повторного подключения любых разрывов и восстановления непрерывности цепи она называется замкнутой цепью .

Основа для переключения ламп

То, что мы видим здесь, является основой для включения и выключения ламп дистанционными выключателями. Поскольку любой разрыв непрерывности цепи приводит к остановке тока по всей цепи, мы можем использовать устройство, предназначенное для преднамеренного прерывания этой непрерывности (так называемый переключатель ), установленное в любом удобном месте, к которому мы можем провести провода, для управления протекание тока в цепи:

Таким образом выключатель, установленный на стене дома, может управлять лампой, установленной в длинном коридоре или даже в другой комнате, вдали от выключателя.Сам переключатель состоит из пары токопроводящих контактов (обычно сделанных из какого-то металла), соединенных механическим рычажным приводом или кнопкой. Когда контакты соприкасаются друг с другом, ток может течь от одного к другому, и устанавливается непрерывность цепи. Когда контакты разделены, ток от одного к другому предотвращается воздушной изоляцией между ними, и целостность цепи нарушается.

Рубильник

Пожалуй, лучший вид переключателя, который можно показать для иллюстрации основного принципа, — это «ножевой» переключатель:

Рубильник — это не что иное, как токопроводящий рычаг, свободно поворачивающийся на шарнире, вступающий в физический контакт с одной или несколькими неподвижными точками контакта, которые также являются токопроводящими.Переключатель, показанный на приведенном выше рисунке, построен на фарфоровой основе (отличный изоляционный материал), с использованием меди (отличный проводник) для «лезвия» и точек контакта. Ручка сделана из пластика, чтобы изолировать руку оператора от токопроводящего лезвия переключателя при его открытии или закрытии. Вот еще один тип рубильника, с двумя неподвижными контактами вместо одного:

Конкретный рубильник, показанный здесь, имеет одно «лезвие», но два неподвижных контакта, что означает, что он может включать или отключать более одной цепи. На данный момент это не так важно, чтобы знать, просто основная концепция того, что такое переключатель и как он работает. Рубильные переключатели отлично подходят для иллюстрации основного принципа работы переключателя, но они представляют определенные проблемы безопасности при использовании в электрических цепях большой мощности. Открытые проводники рубильника делают случайный контакт с цепью, и любая искра, которая может возникнуть между движущимся ножом и неподвижным контактом, может воспламенить любые расположенные поблизости горючие материалы.Большинство современных конструкций переключателей имеют подвижные проводники и точки контакта, закрытые внутри изолирующим корпусом, чтобы уменьшить эти опасности. Фотография нескольких современных типов переключателей показывает, что механизмы переключения гораздо более скрыты, чем в конструкции ножа:

Открытые и закрытые цепи

В соответствии с терминологией «разомкнутый» и «замкнутый» для цепей, переключатель, который устанавливает контакт от одной клеммы подключения к другой (пример: рубильник с лезвием, полностью касающимся неподвижной точки контакта), обеспечивает непрерывность подачи тока в протекает и называется переключателем замкнутый . И наоборот, выключатель, нарушающий целостность цепи (пример: рубильник с лезвием , не касающийся неподвижной точки контакта), не пропускает ток, и называется выключателем разомкнутым . Эта терминология часто сбивает с толку новичков, изучающих электронику, потому что слова «открытый» и «закрытый» обычно понимаются в контексте двери, где «открытый» приравнивается к свободному проходу, а «закрытый» — к блокировке. В случае электрических переключателей эти термины имеют противоположное значение: «открытый» означает отсутствие потока, а «закрытый» означает свободное прохождение электрического тока.

ОБЗОР:

• Сопротивление — это мера сопротивления электрическому току.
• Короткое замыкание — это электрическая цепь, которая практически не оказывает сопротивления протеканию тока. Короткие замыкания опасны для источников питания высокого напряжения, так как возникающие высокие токи могут вызвать выделение большого количества тепловой энергии.
• Разрыв цепи — это цепь, в которой непрерывность нарушена из-за прерывания пути прохождения тока.
• Замкнутая цепь — это замкнутая цепь с хорошей непрерывностью.
• Устройство, предназначенное для размыкания или замыкания цепи в контролируемых условиях, называется переключателем .
• Термины «разомкнут» и «замкнут» относятся как к переключателям, так и ко всем цепям. Открытый переключатель — это переключатель без непрерывности: ток не может течь через него. Замкнутый переключатель — это переключатель, который обеспечивает прямой (с низким сопротивлением) путь прохождения тока.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор сопротивления в разделе «Инструменты » .

Однополюсные цепи освещения переключателя (США / Канада)

Цепи освещения с однополюсным переключателем (США / Канада). Узнайте, как подключить однополюсный выключатель света.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Помните, что электричество опасно и может привести к летальному исходу, вы должны быть квалифицированными и компетентными для выполнения электромонтажных работ.

Эта статья посвящена использованию цветовой кодировки и терминологии для Северной Америки. Если вам нужен другой регион, ознакомьтесь с другими нашими статьями Щелкните здесь .

Что такое однополюсные переключатели?

через GIPHY

Однополюсные переключатели — это самый простой тип переключателей. У них есть две клеммы и заземление. Внутри переключателя находится дорожка, по которой проходит электричество, мы можем повернуть переключатель
, чтобы включить или отключить цепь и управлять потоком электричества.

Коммутатор первым в цепи

Первая версия, которую мы рассмотрим, — это когда переключатель располагается первым в цепи.

via GIPHY

Для этого вам понадобятся следующие детали:

С выключенным питанием; проводим черный провод к нижнему выводу переключателя. Затем мы протягиваем еще один горячий провод к потолочной коробке и к осветительной арматуре.
Затем мы вводим наш белый нейтральный провод и подключаем его к гайке провода внутри распределительной коробки.Затем мы протягиваем еще один белый нейтральный провод от гайки к потолочной коробке и в осветительную арматуру.

Чтобы сделать схему безопасной, мы вводим заземляющий провод и подключаем его к гайке внутри распределительной коробки. Затем мы проводим заземляющий провод от клеммы заземления переключателя и подключаем его к гайке провода. Затем мы можем пропустить еще один провод заземления от потолочной коробки и также подключить его к гайке заземляющего провода.

Переключатель в настоящее время выключен, поэтому, когда мы запитываем цепь, электричество может достигать переключателя, но не может пройти, потому что переключатель разомкнут. Когда мы переводим переключатель в положение «включено», цепь замыкается, и электричество может течь через свет, чтобы запитать его, а затем вернуться к панели выключателя. Если мы снова щелкнем выключателем
, тогда цепь разомкнется и свет погаснет.

Лампа первая в цепи

через GIPHY

Для этого вам понадобятся следующие детали:

При выключенном питании мы подключаем горячий провод к проволочной гайке внутри потолочной коробки. Затем пропускаем нейтральный провод через потолочную коробку в осветительную арматуру.После этого мы протягиваем черный провод от осветительной арматуры и пропускаем его через потолочную коробку к распределительной коробке, чтобы затем подключить его к верхней клемме выключателя. Затем мы протягиваем белый провод от нижнего вывода переключателя и подключаем его к гайке с горячим проводом внутри потолочной коробки. Он будет проводить электричество, поэтому мы хотим отметить его черной лентой, чтобы предупредить, что он горячий.

Теперь мы хотим подвести заземляющий провод и подключить его к гайке для проводов внутри потолочной коробки.Затем мы подключаем металлическую потолочную коробку к той же гайке заземляющего провода. Наконец, мы подключаем последнее заземление от гайки заземляющего провода через распределительную коробку к клемме заземления переключателя.

Выключатель выключен, поэтому, когда мы запитываем цепь, электричество может проходить через выключатель, но не может проходить. Когда мы переводим переключатель в положение «включено», электричество может течь через переключатель и питать свет. Если мы щелкнем выключателем, он снова перережет путь электричества, и свет погаснет.

Трехжильный кабель между потолочной коробкой и переключателем

через GIPHY

Для этого вам понадобятся следующие детали:

В остальном эта версия почти идентична предыдущей, за исключением того, что мы используем красный и черный провода для подачи электричества к выключатель, а не обматывать белый провод черной лентой. В этом методе нам нужно использовать еще несколько гаек, и один из нейтральных проводов будет оканчиваться внутри распределительной коробки.

Это работает так же, когда мы запитываем цепь, электричество течет к переключателю, но не может пройти, потому что цепь разорвана.Когда мы щелкаем выключателем, он замыкает цепь и питает свет, пока мы снова не щелкнем выключателем.

---

Проходной коммутатор с фиксацией и фиксацией высотой 1U | Synthrotek

Поздравляем с приобретением переключателя Synthrotek Momentary / Latching Pass-through. Ниже приведены инструкции по сборке вашего комплекта. Это устройство позволит вам либо на мгновение передать сигнал с помощью кнопки, либо использовать переключатель, чтобы разрешить прохождение сигнала с защелкой. На фото ниже представлены все необходимые детали.

Все детали, необходимые для этого проекта

Есть все? Большой! Давайте начнем.

Подготовка панели

Сверление отверстия для мгновенного переключателя

Во-первых, поскольку переключатель мгновенного действия не подходит, вам необходимо просверлить отверстие в панели, чтобы установить переключатель. При сверлении печатной платы убедитесь, что у вас есть надлежащая вентиляция и защита глаз от частиц стекловолокна.

Для переключателя мгновенного действия вам понадобится сверло 9/32 ″.Надев защиту, просверлите отверстие, показанное на фото выше.

Установка переключателей

Теперь, когда переключатель без фиксации поместится в панель, установите переключатели, как показано выше. Мы рекомендуем ориентировать оба переключателя точно так, как показано выше, это значительно упростит подключение компонентов в дальнейшем.

Убедитесь, что переключатели плотно прилегают к печатной плате.

Для переключателя с защелкой вы можете сделать так, чтобы переключатель не выступал из передней части панели, сдвинув нижнюю гайку на несколько витков вверх и оставив достаточно резьбы для верхней гайки.Убедитесь, что переключатели плотно закреплены на панели.

Установка домкратов

Теперь установите два домкрата в оставшиеся отверстия. Опять же, расположение разъемов точно так, как показано на фотографии, значительно упростит электромонтаж компонентов.

Электромонтаж и пайка

Подключите два провода к разъему рядом с выключателем без фиксации

Теперь вставьте два провода в разъем наконечника для гнезда рядом с переключателем без фиксации. Припаяйте их на место.

Подключите провод к выключателям

Теперь пропустите один из проводов от разъема к одному из контактов переключателя без фиксации, а другой провод к одному из контактов переключателя с фиксацией. Обрежьте провода, чтобы не было слишком много излишков проводов, но не делайте их настолько короткими, чтобы провода не натягивались между соединениями. Припаяйте провода, как только они будут размещены.

Подключите второй контакт обоих переключателей к концевому контакту другого разъема

Теперь мы собираемся повторить то, что мы сделали для первого разъема со вторым разъемом и вторых контактов на обоих переключателях.Начните со штыря на втором разъеме, припаяйте его на месте, протяните провода к пустому контакту на переключателях, снова убедившись, что не так много лишнего провода, чтобы его можно было поворачивать, но что он также не натянут между соединения, а затем припаять их.

Окончательная проводка должна выглядеть примерно так

Вот и все. Вот так должна выглядеть финальная разводка.

Доработанный переключатель мгновенного действия / сквозной фиксации

Готово!

Техническое обслуживание и устранение неисправностей трех- или трехходового переключателя

Эта сцена повторяется сотнями… может быть, тысячи домов каждый вечер …

Долгий день … очень устал . .. и все, что вам нужно, это пойти наверх и полежать вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет … как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние трассы могут стать серьезным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляют не только неудобства, но и создают реальную угрозу безопасности. Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о проектирование трехходовых цепей … это строго касается ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку.Однако для этого не требуется доскональное знание схемотехники. ремонт … главное, чтобы схема была подключена правильно!

Что такое трехходовая цепь?

Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один светильник. управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели.Например, схема с 4 переключателями, управляющими одним приспособление … не редкость в больших помещениях с множеством точек доступа … есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки). Только один из них важен для идентификации цели замены … общий ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общую клемму в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное — это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего терминал … может быть черным (для более нового коммутатора) или может быть другого цвета, чем два терминала путешественника.

Что такое общий вывод?

Общая клемма — одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки).Общий вывод — это «мост» между силовыми источник питания и нагрузка (обычно это светильник). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники — это два провода, соединяющие два трехпозиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-стороннем переключатели подключены к двум контактам на другом трехпозиционном переключателе два путевых троса. Любой путевой трос может быть подключенным к любому терминалу путешественника … это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичной трехходовой цепи …

Изображение выше любезно предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с проводкой, если розетки «разделены» … одна из вилок всегда включена, а другая контролируется настенный выключатель.

Замена неисправного трехпозиционного переключателя …

(рисунок выше поможет вам понять текст ниже . .. и визу наоборот!)

NH рекомендует заменять неисправные трехпозиционные переключатели: ВСЕГДА ЗАМЕНИТЕ ОБЕ ВЫКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого. Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, сложно определить, какой из двух переключателей стал дефектный. Так что в конечном итоге вам следует потратить несколько дополнительных долларов прямо сейчас за награду, которой хватит на годы или даже десятилетия!

После того, как вы найдете общую клемму, замена неисправного переключателя простой:

1) Присоедините общий провод к общей клемме нового переключателя.Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы. В зависимости от проводки в вашем доме оголенный провод заземления прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

2) Завинтите переключатели в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет с любого переключателя.

Что … не работает? Неудачно? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача — определить общий провод.

Определение общих проводов …

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен переключатель и неправильно подключены провода.

Иногда неисправен один из переключателей.

Следующий метод решит обе проблемы однажды.Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для устранения неполадок в 3-ходовой цепи. Выложил у «всех мастеров-электриков» это позволяет идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это обычный провод для этого коробка. Установите на мультиметре минимум 110 вольт. Держите один из датчиков на известное заземление, например металлическая розетка или оголенный провод заземления. Прикоснитесь к другому один за другим к цветным проводам. Провод, регистрирующий напряжение — HOT провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел за многие годы, на это стоит потратить минуту. С помощью измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Вы не должны получить значение напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБАМИ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

По завершении тестирования проводов

HOT выключите ПИТАНИЕ! Вам не понадобится питание, пока переключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель.Присоедините два других провода, путешественников, к двум другим клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу. Коснитесь другим щупом каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал».У вас есть идентифицировал общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а заземляющий провод, если применимо.

Закрутите переключатели в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки «расколоты»… одна из вилок всегда включена, а другая управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, тогда две заглушки независимы друг от друга. Там к каждой винтовой клемме будут подключены черные (горячие) провода, хотя только это не означает, что розетка разделена. Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТЛОМАНА, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН.ЕСЛИ НЕТ, ЭТО НЕ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке. Горячий провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов действительно есть питание, значит, это провод для вилка «всегда включен». Выключите питание и отметьте, чтобы не перепутать это с проводами 3-проводной цепи. Наслаждаться!!

Вернуться к списку статей по электрике

Учебное пособие по физике: электрический ток

Если два требования к электрической цепи выполнены, заряд будет проходить через внешнюю цепь.Говорят, что есть ток — поток заряда. Использование слова current в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах — заряд движется. Однако ток — это физическая величина, которую можно измерить и выразить численно. Как физическая величина, ток — это скорость, с которой заряд протекает через точку в цепи. Как показано на диаграмме ниже, ток в цепи можно определить, если можно измерить количество заряда Q , проходящего через поперечное сечение провода за время t .Сила тока — это просто отношение количества заряда и времени.

Текущее — это величина ставки. В физике есть несколько скоростных величин. Например, скорость — это величина скорости — скорость, с которой объект меняет свое положение. Математически скорость — это отношение изменения положения к времени. Ускорение — это величина скорости — скорость, с которой объект меняет свою скорость. Математически ускорение — это отношение изменения скорости к времени. А мощность — это величина нормы — скорость, с которой работа выполняется на объекте.Математически мощность — это отношение работы к времени. В каждом случае величины скорости математическое уравнение включает некоторую величину во времени. Таким образом, ток как величина скорости будет математически выражен как

.

Обратите внимание, что в приведенном выше уравнении используется символ I для обозначения величины тока.

Как обычно, когда количество вводится в Классе физики, также вводится стандартная метрическая единица, используемая для выражения этой величины.Стандартная метрическая единица измерения тока — ампер . Ампер часто сокращается до Ампер и обозначается условным обозначением A . Ток в 1 ампер означает, что 1 кулон заряда проходит через поперечное сечение провода каждую 1 секунду.

1 ампер = 1 кулон / 1 секунда

Чтобы проверить свое понимание, определите ток для следующих двух ситуаций. Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация.Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

Провод изолируют поперечным сечением 2 мм и определяют, что заряд 20 C может пройти через него за 40 с.	Сечение провода длиной 1 мм изолируется, и определяется, что заряд 2 Кл проходит через него за 0,5 с.
I = _____ Ампер	I = _____ Ампер

Обычное направление тока

Частицы, переносящие заряд по проводам в цепи, являются подвижными электронами.Направление электрического поля в цепи по определению является направлением проталкивания положительных испытательных зарядов. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически, носители заряда в полупроводниках, уличных фонарях и люминесцентных лампах одновременно являются как положительными, так и отрицательными зарядами, движущимися в противоположных направлениях.

Бен Франклин, проводивший обширные научные исследования статического и токового электричества, считал положительные заряды носителями заряда. Таким образом, раннее соглашение о направлении электрического тока было установлено в том направлении, в котором будут двигаться положительные заряды. Конвенция прижилась и используется до сих пор. Направление электрического тока условно является направлением, в котором должен двигаться положительный заряд. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме аккумулятора.Электроны действительно будут двигаться по проводам в противоположном направлении. Зная, что настоящими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это соглашение, которое используется во всем мире, и к которому студент-физик может легко привыкнуть.

Зависимость тока от скорости дрейфа

Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени. Из-за своего определения его часто путают со скоростью дрейфа количества. Скорость дрейфа означает среднее расстояние, пройденное носителем заряда за единицу времени. Как и скорость любого объекта, скорость дрейфа электрона, движущегося по проводу, является отношением расстояния ко времени. Путь типичного электрона через проволоку можно описать как довольно хаотический зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления электрона.Однако из-за столкновений с атомами в твердой сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение вперед на . Прогресс всегда идет к положительной клемме. Однако общий эффект бесчисленных столкновений и высоких скоростей между столкновениями заключается в том, что общая скорость дрейфа электрона в цепи ненормально мала. Типичная скорость дрейфа может составлять 1 метр в час. Это медленно!

Тогда можно спросить: как может быть в цепи ток порядка 1 или 2 ампер, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует множество носителей заряда, движущихся одновременно по всей длине цепи. Ток — это скорость, с которой заряд пересекает точку в цепи. Сильный ток является результатом нескольких кулонов заряда, пересекающих поперечное сечение провода в цепи. Если носители заряда плотно упакованы в провод, тогда не обязательно должна быть высокая скорость, чтобы иметь большой ток.То есть носители заряда не должны преодолевать большое расстояние за секунду, их просто должно быть много, проходящих через поперечное сечение. Ток не имеет отношения к тому, как далеко за секунду перемещаются заряды, а скорее к тому, сколько зарядов проходит через поперечное сечение провода в цепи.

Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, мы рассмотрим типичный провод, используемый в цепях домашнего освещения — медный провод 14-го калибра. В срезе этого провода длиной 0,01 см (очень тонком) их будет целых 3.51 x 10 ²⁰ атомов меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов одновременно будут двигаться как носители заряда. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком 0,01-сантиметровом проводе будет целых 56 кулонов заряда. При таком большом количестве подвижного заряда в таком маленьком пространстве небольшая скорость дрейфа может привести к очень большому току.

Чтобы проиллюстрировать это различие между скоростью заноса и течением, рассмотрим аналогию с гонками.Предположим, что была очень большая гонка черепах с миллионами и миллионами черепах на очень широкой гоночной трассе. Черепахи не очень быстро двигаются — у них очень низкая скорость дрейф . Предположим, что гонка была довольно короткой, скажем, длиной 1 метр, и что значительный процент черепах достиг финишной черты одновременно — через 30 минут после начала гонки. В таком случае течение будет очень большим — миллионы черепах пересекают точку за короткий промежуток времени.В этой аналогии скорость связана с тем, как далеко перемещаются черепахи за определенный промежуток времени; а ток зависит от того, сколько черепах пересекли финишную черту за определенное время.

Природа потока заряда

Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу после включения переключателя? Не будет ли заметной задержки по времени перед тем, как носитель заряда перейдет от переключателя к нити накала лампочки? Ответ — нет! и объяснение того, почему раскрывает значительную информацию о природе потока заряда в цепи.

Как упоминалось выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделан провод) внутри металлической проволоки. Как только переключатель переводится в положение на , цепь замыкается, и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем подвижным электронам в цепи, приказывая им начать марш с маршем .По получении сигнала электроны начинают двигаться по зигзагообразной траектории в обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях схемы, заставляя носители заряда повсюду двигаться в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с низкой скоростью, сигнал, который информирует о начале движения, движется со скоростью, составляющей часть скорости света.

Электроны, которые зажигают лампочку в фонарике, не должны сначала пройти от переключателя через 10 см провода к нити накала.Скорее, электроны, которые зажигают лампочку сразу после того, как переключатель переключен на на , являются электронами, которые присутствуют в самой нити. Когда переключатель повернут, все подвижные электроны повсюду начинают движение; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее колбы. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые ответственны за зажигание лампы. Электроны движутся вместе, как вода в трубах дома.Когда кран поворачивается с на , вода в кране выходит из крана. Не нужно долго ждать, пока вода из точки входа в ваш дом переместится по трубам к крану. Трубы уже заполнены водой, и вода везде в водяном контуре одновременно приводится в движение.

Развиваемая здесь картина потока заряда представляет собой картину, в которой носители заряда похожи на солдат, идущих вместе, повсюду с одинаковой скоростью.Их движение начинается немедленно в ответ на установление электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или расходуются. Хотя энергия, которой обладает заряд, может быть израсходована (или лучше сказать, что электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом не удаляются из схема. И нет места в цепи, где бы носители заряда начали скапливаться или накапливаться.Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как скорость, с которой заряд выходит из внешней цепи на другом конце. Ток — скорость потока заряда — везде одинакова. Поток заряда подобен движению солдат, идущих вместе, повсюду с одинаковой скоростью.

Проверьте свое понимание

1.Говорят, что ток существует всякий раз, когда _____.

а. провод заряжен

г. аккумулятор присутствует

г. электрические заряды несбалансированные

г. электрические заряды движутся по петле

2. У тока есть направление. По соглашению ток идет в направлении ___.

а. + заряды перемещаются

г.- движение электронов

г. + движение электронов

3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

а. очень быстро; меньше, но очень близко к скорости света

г. быстрый; быстрее, чем самая быстрая машина, но далеко не скорость света

г. медленный; медленнее Майкла Джексона пробегает 220-метровую

г.очень медленно; медленнее улитки

4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

Выбор:

A. давление воды	Б. галлонов воды, стекающей по горке в минуту
С.вода	D. нижняя часть слайда
E. водяной насос	F. верх горки

5. На схеме справа изображен токопроводящий провод. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит заряд 10 ° C.Сила тока в этом проводе ____ А.

а. 0,10	г. 0,25	г. 0,50	г. 1.0
e. 5,0	ф. 20	г. 10	ч.40
и. ни один из этих

6. Используйте диаграмму справа, чтобы заполнить следующие утверждения:

а. Ток в один ампер — это поток заряда со скоростью _______ кулонов в секунду.

г. Когда заряд 8 C проходит через любую точку цепи за 2 секунды, ток равен ________ A.

г. Если за 10 секунд поток заряда проходит через точку A (диаграмма справа) на 5 ° C, то ток равен _________ A.

г. Если ток в точке D равен 2,0 А, то _______ C заряда проходит через точку D за 10 секунд.

e. Если 12 ° C заряда пройдет мимо точки A за 3 секунды, то 8 C заряда пройдет мимо точки E за ________ секунд.

ф. Верно ли:

Ток в точке E значительно меньше тока в точке A, поскольку в лампочках расходуется заряд.

Основные 5 причин, по которым предохранительные выключатели срабатывают / срабатывают

Защитные выключатели — это устройства, которые контролируют движение тока по электропроводке и отключают подачу электроэнергии при обнаружении различий или дисбалансов.Они реагируют даже на малейшее изменение в течение доли секунды, отключают питание в случае утечки электричества на землю, перегрузки силовой платы и т. Д.

В отличие от устройств защиты от перенапряжения и автоматических выключателей (которые защищают электрические приборы), эти устройства предназначены для защиты людей от поражения электрическим током и пожара. Однофазные предохранительные выключатели и трехфазные предохранительные выключатели находят множество применений в электротехнической промышленности, особенно для бытовых, деловых и коммерческих распределительных устройств.

Что вызывает срабатывание предохранительных выключателей?

Если величина протекающего тока совпадает с протекающим током, предохранительные выключатели остаются включенными, и подача питания не прерывается. Однако, если они продолжают спотыкаться или уходить, проверьте 5 основных виновников:

1. Неисправное / поврежденное оборудование

   Старые, поврежденные или неисправные электроприборы могут пропускать дополнительный ток, а предохранительные выключатели срабатывают при обнаружении избыточного потока. В случае часто используемых приборов износ является основной причиной проблем с производительностью, поэтому вам необходимо правильно их обслуживать.Если переключатель выключился, сначала попробуйте его сбросить. Если он снова сработает, отключите все свои устройства, сбросьте переключатель, а затем повторно подключите их по очереди, чтобы определить, какая из них вызывает отключение.

2. Поврежденная проводка

   Электропроводка и ее изоляция со временем изнашиваются и повреждаются. Колебания, вызванные повреждением проводки, будут обнаружены предохранительным выключателем, который немедленно отключит электропитание, чтобы снизить риск возгорания проводки или изоляции.Если приборы не вызывают срабатывания предохранительных выключателей, виновата может быть старая или неисправная проводка. Возможно, вам придется перемонтировать здание новыми электрическими кабелями, особенно в старой собственности.

3. Непредвиденное отключение

   Когда работает слишком много устройств, каждое из них может пропускать небольшое количество тока, что в сумме составляет значительную величину. В результате аварийные выключатели всегда будут близки к срабатыванию, и даже небольшие колебания в источнике питания могут вызвать их срабатывание каждые пару дней или около того.Начните с отключения нескольких приборов, и, если неприятное срабатывание не исчезнет, ​​вызовите электрика, чтобы он проверил старую проводку, утечки воды, скопившийся мусор / насекомых в электрической арматуре и т. Д.

4. Плохая погода

   Сильный дождь и молния также могут повлиять на аварийные выключатели, особенно если молния ударит в вашу собственность, близлежащие линии электропередач или подающую станцию. Возникающие в результате скачки напряжения и колебания напряжения могут привести к срабатыванию переключателей, и вам нужно подождать, пока ураган закончится, прежде чем сбросить их.Дождевая вода также может попадать в розетки, клеммы, наружную арматуру и другие электрические элементы во время продолжительных или сильных штормов. Подождите, пока они высохнут, прежде чем устанавливать их заново.

5. Неисправные переключатели

   Иногда неисправный предохранительный выключатель также может вызвать отключение. Однако в большинстве случаев сломанные или изношенные предохранительные выключатели перестают срабатывать (именно это они и должны делать в первую очередь). Проверьте, работают ли они, и если они застряли или не спотыкаются, замените их.Независимо от того, используете ли вы однофазные предохранительные выключатели или трехфазные предохранительные выключатели, регулярно проверяйте их, чтобы убедиться, что они работают. Это снижает вероятность неприятного срабатывания и снижает риск поражения электрическим током или возгорания.

Как проверить предохранительный выключатель

Как часто следует проверять предохранительные выключатели?

В идеале, рекомендуется проверять выключатели безопасности раз в месяц. Однако, поскольку вы видите их только при осмотре распределительного щита, это может оказаться непрактичным для некоторых людей.По крайней мере, проверяйте их раз в три месяца или вызывайте квалифицированного электрика, чтобы составить график технического обслуживания и осмотра.

D&F Liquidators может предоставить вам широкий спектр электрических компонентов, в том числе номинальные переключатели NEMA, изолированные проводку и кабели, клеммы для розеток и многое другое по очень конкурентоспособным ценам. Свяжитесь с нами, чтобы обсудить ваши требования сегодня!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Она хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, переключателей безопасности и т. Д. Она закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Выбор правильного переключателя: узнайте свой переменный ток от постоянного тока

Загрузите эту статью в формате PDF.

Что вы узнаете:

• Возбудитель акустического шума класса II MLCC.
• Какие основные элементы способствуют возникновению проблемы шума?
• «Специализированный» вариант для получения MLCC с низким уровнем акустического шума.

Скорость работы системы на всех платформах продолжает расти. Ожидается, что смартфону 5G потребуется более 30% общей емкости по сравнению с эквивалентом 4G — рост, аналогичный тому, что происходит с другими приложениями в отрасли. В результате многослойные керамические конденсаторы (MLCC) стали более популярными, чем когда-либо, во многих типах конструкций.

С этим неизбежным всплеском использования MLCC, акустический шумовой эффект MLCC в последнее время стал более заметным.Особенно для потребительских устройств, таких как ноутбуки и сотовые телефоны, которые часто используются в тихой обстановке, акустический шум MLCC от этих продуктов создает впечатление низкого качества продукта и, таким образом, совершенно неприемлем для конечных пользователей. В этой статье будут представлены практические стратегии проектирования, позволяющие обойти этот эффект, а также представлены некоторые коммерчески доступные решения MLCC с низким уровнем шума.

Что вызывает акустический шум MLCC?

Прежде чем мы перейдем к решениям, давайте посмотрим на источник проблемы.Эффект акустического шума MLCC наблюдается только в MLCC класса II (обычно с рейтингом X5R, X6S или X7 *), где диэлектрический материал обычно состоит из титаната бария (BaTiO ₃ ).

В то время как BaTiO ₃ обладает характеристикой высокой диэлектрической проницаемости (k), что делает возможным MLCC малой и высокой емкости, он, к сожалению, также обладает пьезоэлектрическим эффектом. (Когда температура BaTiO ₃ ниже температуры Кюри 125 ° C, кристаллическая структура этого материала становится тетрагональной; спонтанная поляризация смещенного от центра иона Ti вызывает пьезоэлектрический эффект BaTiO ₃ .)

В результате, когда синусоидальные сигналы проходят через этот тип MLCC, пьезоэлектрический эффект заставляет MLCC начать вибрировать. Впоследствии такая вибрация передается на печатную плату через галтели припоя на обоих выводах MLCC. Если интенсивность вибрации достаточно велика и оказывается в пределах слышимого человеком диапазона частот от 20 Гц до 20 кГц, можно услышать гудящий «акустический шум» (рис. 1) .

1. MLCC, используемые в линиях электропередачи печатной платы, приводят к вибрации, и «акустический шум» может быть слышен, когда вибрация печатной платы находится в пределах слышимого человеком диапазона частот от 20 Гц до 20 кГц.

Понимая механизм генерации акустического шума MLCC, мы теперь можем исследовать три критические части внутри этой проблемы: MLCC, печатную плату и галтели припоя.

The Three Acoustic-Noise Culprits

MLCC

Генерация акустического шума на уровне конденсатора определяется структурой и составом MLCC. Если мы сравним две разные части MLCC с одинаковым размером корпуса, то у той, что имеет меньшую емкость, будет больше акустического шума (рис.2) . Причина такого поведения заключается в том, что более высокая емкость снижает пульсации напряжения со временем (dV / dt), а при пьезоэлектрическом эффекте меньшее dV / dt просто означает меньшее физическое смещение или меньшую интенсивность вибрации.

2. Когда емкость MLCC увеличивается в пределах того же размера корпуса, пульсации напряжения падают, снижая уровень акустического шума.

Таким образом, одним из возможных способов снижения акустического шума является выбор MLCC с большей емкостью, доступного в том же размере корпуса.Точно так же уменьшение емкости из-за увеличения смещения постоянного тока также увеличивает dV / dt. Таким образом, для того же самого MLCC, работа с более низким смещением постоянного тока или выбор части с меньшим эффектом смещения постоянного тока предпочтительнее для снижения акустического шума.

Еще одним фактором, который также влияет на генерацию акустического шума, является диэлектрическая проницаемость (k) BaTiO ₃ . Как правило, k пропорционален интенсивности пьезоэлектрического эффекта, поэтому MLCC с более высоким k более подвержен акустическому шумовому эффекту, чем с более низким k.Однако диэлектрическая проницаемость конкретного основного материала MLCC обычно не раскрывается от поставщиков MLCC. Итак, как показывает практика, детали из MLCC большего размера корпуса (например, 3216 или 3225) обычно имеют меньшее k материалов, чем те же емкости, но в корпусе меньшего размера.

PCB

Печатная плата (PCB) играет не менее важную роль в создании акустического шума. Было обнаружено, что наиболее эффективная конфигурация компоновки печатной платы с шумоподавлением — это установка одного и того же типа MLCC в одном месте с обеих сторон печатной платы (рис.3) . Это связано с тем, что режимы вибрации с обеих сторон по существу компенсируют друг друга, тем самым снижая общую вибрацию печатной платы.

3. Установка MLCC в одном месте с обеих сторон печатной платы снижает акустический шум.

Хотя все приведенные выше предложения являются допустимыми методами снижения эффекта акустического шума MLCC, иногда они могут оказаться не столь полезными, поскольку определенные конструктивные ограничения ограничивают выбор значений емкости или размеров. Кроме того, не всегда возможно реализовать двусторонний SMT во многих конструкциях.К счастью, есть более эффективные и практичные способы помочь.

Паяные филе

Если мы сканируем форму деформации MLCC с помощью лазерного доплеровского виброметра, когда конденсатор подвергается синусоидальному сигналу, амплитуда колебаний максимизируется в средней плоскости заделки MLCC, горизонтально по отношению к слоям диэлектрика ( Рис.4) . Впоследствии энергия колебаний передается на печатную плату через галтели припоя на концах на обоих концах MLCC.Итак, если у нас есть возможность установить MLCC-крепление с диэлектрическими слоями, параллельными плоскости печатной платы, так называемый «горизонтальный монтаж», и в то же время нанести минимальное количество припоя (снова рис. 4) , мы Существенно исключен путь передачи энергии вибрации.

4. Амплитуда колебаний максимальна в средней плоскости заделки MLCC, горизонтальной по отношению к слоям диэлектрика.

Горизонтальный монтаж MLCC предпочтительнее, потому что с небольшой конструкцией припоя с галтелем можно избежать передачи большей части энергии вибрации на печатную плату.Однако при вертикальной установке MLCC невозможно выйти из плоскости вибрации с максимальным смещением вибрации. Это потому, что эта плоскость всегда перпендикулярна галтели припоя, независимо от того, насколько маленьким он является. Таким образом, горизонтально установленный MLCC является предпочтительным с точки зрения снижения акустического шума.

Хотя горизонтально установленные MLCC обычно обеспечивают более низкий акустический шум, тем не менее интересно отметить, что это не тот случай, когда имеется большое количество припоя (рис.5) . Когда высота галтели припоя выше средней точки заделки, вертикально установленный MLCC фактически обеспечивает более низкий эффект акустического шума. Это связано с тем, что, когда кромка припоя находится выше средней точки заделки, большая часть энергии вибрационного смещения может передаваться печатной плате, если MLCC установлен горизонтально. В то время как при вертикальной установке передается относительно меньшая часть этой энергии.

5. Конфигурация, обеспечивающая наименьший акустический шум, представляет собой горизонтально установленный MLCC с небольшой кромкой припоя.

На этом этапе мы узнали, что наиболее эффективный способ снижения акустического шума — это установка MLCC горизонтально с нанесением минимального количества припоя. В настоящее время горизонтально установленные MLCC доступны у поставщиков MLCC за счет использования специального процесса сортировки перед намоткой на ленту, чтобы гарантировать, что все MLCC имеют диэлектрические слои, параллельные печатной плате во время SMT. (Ориентация MLCC общего назначения не контролируется во время процесса катушки с лентой; кроме того, невозможно определить ориентацию MLCC по ее внешнему виду после катушки с лентой и катушкой, потому что выводы имеют квадратную форму.С другой стороны, применение меньшего диаметра припоя представляет собой гораздо более сложную практику из-за ограничений технических возможностей SMT и потенциальных проблем с надежностью.

Специализированная опция

Что делать, если все вышеперечисленные советы по проектированию не дают приемлемого результата или если существуют конструктивные ограничения, которые не позволяют инженерам использовать любую из стратегий? Узнав о происхождении и приемах снижения акустического шума, теперь мы можем ввести специальный «MLCC с низким уровнем акустического шума», чтобы помочь в решении этой проблемы.

Основная концепция конструкции всех MLCC с низким уровнем акустического шума состоит в том, чтобы минимизировать передачу энергии вибрации на печатную плату через галтели припоя. Поскольку наибольшее вибрационное смещение происходит в средней плоскости корпуса MLCC, низкоакустические части MLCC просто добавляют дополнительную физическую структуру под «традиционным» корпусом MLCC — диэлектрические и металлические слои — для поднятия этой плоскости и, таким образом, минимизации такой передачи энергии через припой (рис.6) .

6.Существует два разных типа MLCC с низким уровнем акустического шума. Первый тип имеет более толстый нижний диэлектрический слой (например, серия Samsung THMC), а второй тип имеет отдельную физическую структуру под ним (например, серия Samsung ANSC-A или ANSC-B). Разделительная структура серии ANSC-A представляет собой подложку из оксида алюминия, в то время как разделительная структура серии ANSC-B представляет собой кусок металлической пластины, прикрепленной к каждому окончанию.

Низкоакустические MLCC, отличающиеся структурой этой дополнительной физической структуры, обычно можно разделить на два типа.Первый тип — это утолщение диэлектрического слоя на дне типичного корпуса конденсатора (например, серии THMC от Samsung), а второй тип — прикрепление отдельной физической структуры, изготовленной из другого материала, например, подложки из оксида алюминия (например, Samsung ANSC-A) или металлической пластиной (например, Samsung серии ANSC-B) на стандартный MLCC (рис. 7) .

7. Характеристики снижения шума у ​​MLCC типа ANSC выше, чем у типа THMC.

Обе эти конструкции значительно снижают шумовой эффект, но характеристики второго типа намного выше, чем у первого типа.Причина в том, что отдельная структура второго типа может обеспечить гораздо более сильную изоляцию передачи энергии колебаний. Однако недостатком второго типа является то, что дополнительная толщина структуры может привести к тому, что MLCC будет иметь большую высоту, чем первый тип (при условии, что электрические характеристики MLCC такие же), и, таким образом, может быть проблемой для приложений с ограничениями по высоте.

В реальном мире самой сложной частью работы с акустическим шумом MLCC во время проектирования системы является то, что эффект не может быть легко смоделирован с помощью программного обеспечения.Это связано с тем, что образцы вибрации обычно включают множество взаимодействующих переменных, таких как расположение печатной платы, физическая структура системы и даже частота или сила фактического электрического сигнала.

Следовательно, в большинстве случаев проблемы акустического шума MLCC не обнаруживаются до этапов проверки или квалификации продукта, на которых обычно остается очень мало времени или гибкости для внесения существенных изменений в конструкцию. Будет очень полезно, если дизайнеры будут знакомы со всеми советами по снижению шума, чтобы при возникновении проблемы акустического шума было предложено больше вариантов.

Заключение

Прежде чем прибегать к MLCC с низким акустическим шумом, некоторые эффективные способы помочь с проблемой акустического шума включают замену MLCC на деталь с более высокой емкостью, снижение приложенного смещения постоянного тока, с использованием горизонтально установленного MLCC с небольшим припоем или, если возможно, установить эквивалентный MLCC на противоположной стороне.

В случаях, когда необходимо использовать MLCC с низким уровнем акустического шума, на рынке доступны несколько вариантов с разными характеристиками для разных сценариев.
