Программа расчета лестницы на второй этаж: калькулятор онлайн, как рассчитать, расчет прямой лестницы

Расчет металлической лестницы на второй этаж, как впрочем и конструкции и любого другого материала осуществляется на основе специальных формул, где используются основные параметры.

Перед тем, как приступить к расчетам вам следует определиться с местом размещения конструкции в вашем доме, расположением лестничной площадки и прочими нюансами.

• Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
• Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

• Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

• В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

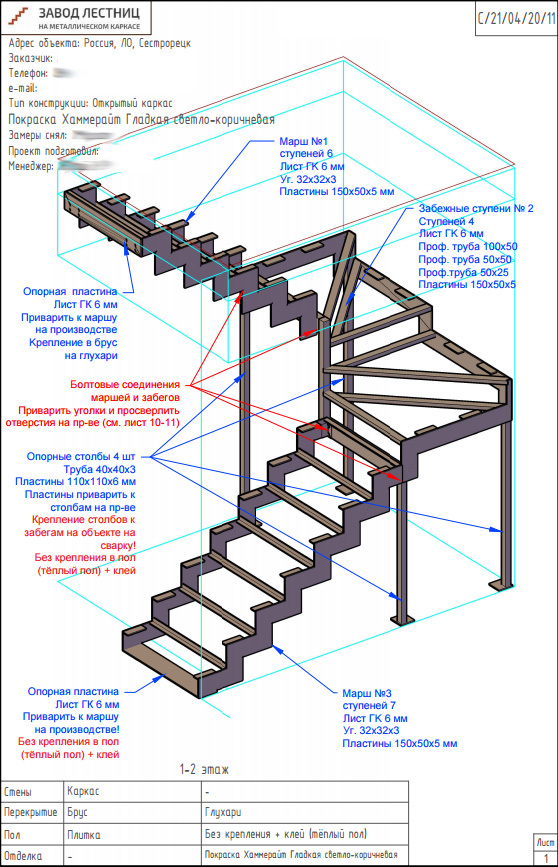

Расчет металлического каркаса лестницы – это первое, что вам предстоит сделать. Разумеется, применяя современные калькуляторы, вы сможете спланировать свою конструкцию гораздо быстрее, но эффективность такого подхода ниже, поскольку программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
• конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
• двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

• высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
• просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
• Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Когда вы производите расчет металлической лестницы, площадка играет немаловажную роль, ведь она позволяет вам производить небольшую коррекцию угла подъема.

Этот метод работает при таких условиях:

• имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
• используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
• самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Вы можете использовать специальные программы и приложения, которые помогают сконструировать и просчитать лестницу.

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Такой этап проектирования, как расчет ступеней металлической лестницы осуществляется в последнюю очередь. В основе таких расчетов лежит средняя величина ширина человеческого шага, как правило, это 60-60,5 см. Используемая для расчетов формула выглядит так: Z + 2M= 60-60,5 см, где в качестве M выступает показатель высоты подступенка, а в качестве Z – показатель ширины проступи.

Если обобщить параметры ступеней для стандартных проектов, то высота составляет примерно 15-20 см, а ширина – 25-35 см.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Чтобы выполнить расчет винтовой металлической лестницы необходимо сделать основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчет лестницы с параметрами:

• ширины проема – 2 м;
• высоты этажа – 2,5 м;
• углом закручивания – 2 700.

Основные расчеты:

1. Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
2. Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
3. Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

1. Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
2. При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
3. Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит вычислить самые важные параметры конструкций. Даже самое типовое приложение способно справиться с такой задачей. На первом этапе вам достаточно ввести все исходные данные в программу.

К исходным данным относится:

• высота вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в конструкции и ступеней на каждом из них;
• параметры ступени (проступь, свес и т.п.).

В результате программа обеспечит вас необходимым чертежом, где указаны все необходимые для изготовления лестницы размеры.

Онлайн калькулятор сайт выполнит расчет лестницы с поворотом на 90 и площадкой по вашим исходным данным.

В итоге вы получите все необходимые чертежи двухмаршевой лестницы с поворотом на 90 градусов с обозначениями, подробные расчетные данные и 3D модель вашей будущей лестницы.

Расчет деревянной лестницы с поворотом на 90 градусов производится онлайн калькулятором сайт на основании современных строительных требований за считанные секунды в режиме реального времени.

Попробуйте сами, это легко!

Отличие поворотной лестницы на 90 градусов от прямой заключается в том, что у поворотной лестницы есть два марша, расположенные под углом в 90 градусов и одна площадка, которая их соединяет. Лестница с поворотом на 90 градусов по форме Г-образная.

Данные для расчета лестницы с поворотом на 90 градусов и площадкой

Для начала вам необходимо измерить высоту проема для будущей лестницы на косоурах — расстояние между чистовым полом первого и второго этажей. Также необходимо ввести предполагаемую длину, ширину лестницы, параметры ступеней, косоура и подступенков, если вы предполагаете их использование в конструкции вашей лестницы.

Если вы не знаете все исходные данные, необходимые для расчета поворотной лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах. Обязательно прочитайте.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для строительства лестниц существуют определенные строительные нормативы и положения, регламентирующие способы расчета нагрузок и прочности, размерность, качество материалов и прочее. Проектировать лестницу нужно только согласно этим правилам, к которым относятся различные СНИПы и ГОСТы, во избежание обрушения конструкции, либо повышенной ее травмоопасности.

Для расчета деревянных лестниц выведены целые «формулы удобства». В строительной практике сформированы общепринятые наиболее часто используемые параметры для комфортных, прочных и безопасных лестниц.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», выведенной несколько столетий назад архитектором Франсуа Блонделем: 2 высоты ступени + ширина ступени = 63 см (стандартная длина шага 60 — 63 см).

• Ширина лестницы. За оптимальный размер ширины пролета одного марша в частном доме принимают 90 — 110 см. При стесненном пространстве в частном доме лестницу можно сделать уже, но не меньше 80 см.
• Высота и ширина ступенек. Согласно практике идеальная высота ступеней находится в диапазоне 15 — 17 см. Оптимальная ширина ступени 27 — 30 см. Максимальная высота ступенек не может превышать 200 мм.

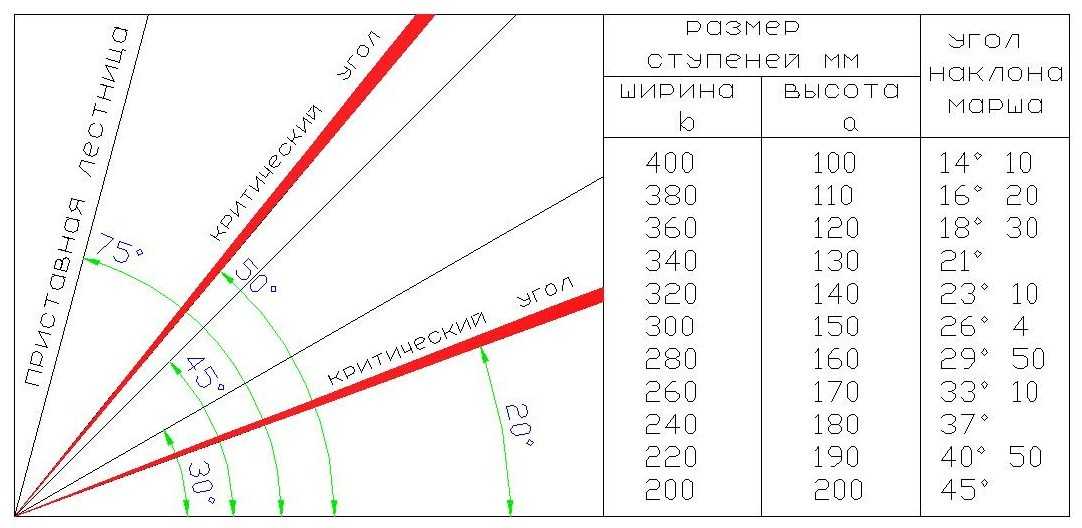

• Угол наклона лестницы. Удобный угол наклона деревянной лестницы — между 29 — 35 градусами.
• Ступени и подступени изготавливают из деревянных досок, для подступенка толщиной около 3 см, а для ступеней — 4 см.
• Минимальный свес — выступ ступени над подступенком — 30 мм, максимальный для деревянной лестницы — 40 мм.
• Количество ступеней для одного пролета лестницы — не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша.
• В целях безопасности высоту перил следует делать выше 90 см.
• Минимальная высота лестницы в проходе — от любой ступеньки до ближайшего препятствия по вертикали, например пола верхнего этажа, должна составлять не менее двух метров.

Что вы получите после расчета деревянной лестницы с поворотом на 90 градусов

Калькулятор лестницы с поворотом на 90 градусов рассчитает данные:

1. количество необходимого материала,
2. угол наклона лестницы,
3. параметры косоуров для двух маршей лестницы по отдельности,
4. длину, ширину и высоту ступеней,
5. параметры подступенек, если вы решили их использовать,
6. размеры площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с площадкой — различные виды на лестницу: сбоку, сверху, чертеж косоуров, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотра, сохранения и виджета. Они помогают вам более гибко и удобно работать с калькулятором лестницы с поворотом на 90 градусов, и с другими версиями. 3D модель позволит вам лучше рассмотреть проектируемую лестницу и смоделировать самый удобный ее вариант. Виджет увеличит качество посещений и количество посетителей на ваш сайт, не уводя их на наш.

Пользуйтесь и проектируйте отличные лестницы, расчеты производятся бесплатно!

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в конструировании и подборке правильных размеров и материалов.

В наше время в строительстве частных домов зачастую предусматривается место для лестницы. Как правило, такие сооружения могут выполнять несколько функций — это подъем с одного этажа на другой либо спуск в подвальное помещение.

Существует достаточно большое разнообразие лестниц, но качество зависит от выбранных вами материалов, конструкции и геометрии. Прежде чем приступить к строительству, необходимо хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите самостоятельно все сделать, тогда вам понадобится специальная программа, с помощью которой вы сможете сделать расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому можно с легкостью произвести расчет и получить все необходимые данные для строительства желаемой лестницы.

Стоит попробовать разобраться и понять, как необходимо производить расчет и какие материалы для этого потребуются.

Что необходимо учесть при строительстве

Существует несколько правил при строительстве лестницы, таких как:

• В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров, и не всегда желаемый вариант подходит под выбранную площадь.
• Следует учитывать, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, тогда лучше подбирать более безопасный и некрутой вариант лестницы.
• Установка такого сооружения обычно делается впритык к стенке. В этом случае вам необходимо пустое пространство без препятствий. Немаловажным считается высота комнаты, в которой будет находиться конструкция, так как от этого будет зависеть количество пролетов.

• Выбор вашей лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут вас обезопасить от травмы.
• Если ваш дом находится на стадии строительства, вам необходимо учесть расстояние лестницы, исходя от конечного покрытия пола. Ведь если вы не покрыли финишной отделкой, но замеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена до этого, будет напрасной.
• Не стоит экономить на материалах, ведь готовую конструкцию не так уж легко сменить. Старайтесь выбирать высококачественные материалы, тогда лестница прослужит вам долгие годы.

Краткое рассмотрение программы для расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как и с помощью чего это делается. Но благодаря новейшим инновациям это вполне возможно, для этого к вам на помощь придет специальная онлайн-программа для проектирования лестниц. Воспользоваться можно абсолютно любым приложением, так как они практически идентичны между собой.

В таких программа предусмотрены основные функции, которые помогут определиться в следующих моментах:

• с чего начинается проектирование;
• необходимые параметры при проектировании лестниц;
• подборка необходимых материалов и текстур для возведения;
• предоставление различных форм и изгибов ступеней;
• окончательный вид, который можно рассмотреть в 3D формате.

Эти программы удобны тем, что с легкостью в несколько нажатий мышкой произведут расчет, и при этом вы внесете туда желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

• длина проема занимаемой лестницы;
• высота, которая измеряется от пола первого этажа до уровня пола второго этажа;
• желаемое количество ступеней;
• выступ края ступеней;
• толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для проектирования, которые будут созданы онлайн без всяких бумаг, карандашей, линеек и прочих сложностей. Стоит заметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, тогда можно распечатать чертежи и приступать к строительству. Если по каким-то причинам у вас не выходит создать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

1. Необходимо взять длину проема и разделить на ширину ступенек, и получим количество ступеней безопасной и удобной лестницы. К примеру: проем равен 60 см, делим на ширину ступней, и получим необходимое количество ступенек, равное 20 шт.
2. Дальше берется высота просвета, приблизительно равная 20 см, и к нему прибавляется толщина проема перекрытия. Если, например, возьмем 3 см, получим расстояние 23 см, на него нужно опуститься в конце проема и потом разделить на количество ступенек, и получим высоту 1 ступени.
3. Если вы при расчете получили превышение предельно допустимой высоты, необходимо увеличить количество ступней в пролете на 1 шт. и сделать новый расчет. Повторять расчет необходимо до тех пор, пока не выйдете на предельно допустимые нормы. Допустимая норма 23 см, если все получилось, тогда вы не упретесь в потолок при спуске.
4. Дальше нужно рассчитать ступени. Для этого измеряем расстояние между 2 уровнями пола, и делим на полученную высоту ступени. После выявления количества ступеней, откорректируйте высоту ступени.

Стоит отметить, что все приведенные выше размеры не подойдут для вашего проекта, ведь у каждого здания своя высота стен.

После того как вы произвели расчет, можно приступать к строительству лестницы, а необходимыми материалами в этом деле послужат:

• молоток;
• электролобзик;
• дрель и диск — шлифок;
• доски различных размеров;
• гвозди, шурупы;
• финишный лак.

Исходя из вышеуказанных пошаговых инструкций и советов, вы с легкостью построите лестницу, ведь это под силу каждому. К тому же данные навыки смогут пригодиться в других домашних проектах, которые вы захотите осуществить самостоятельно.

Еще статьи по этой теме:

Планировка лестницы | JLC Онлайн

Лестница — один из немногих предметов отделки столярных изделий, точность в которых требуется по нормам. Строительных инспекторов не волнует, будет ли различаться открытая поверхность опалубки или высота кухонной стойки на 1/4 дюйма выше, но им важно, чтобы ступени лестницы не были одинаковой ширины. Вот шаги, которые необходимо выполнить для достижения успешного конечного результата.

1. Найдите общий рост. Измерьте расстояние от черного пола до черного пола. Если материалы отделочного пола различаются по толщине наверху и внизу лестницы, используйте следующую формулу:

Общий подъем равен измерению от черного до черного пола плюс толщина отделки второго этажа минус толщина отделки первого этажа.

2. Найдите общий пробег. Измерьте расстояние по горизонтали от верхнего конца проема лестницы до точки, где нижний подступенок соприкасается с полом.

3. Найдите отряд, поднимайтесь и бегите. Единица подъема — расстояние между ступенями по вертикали; единичный пробег — это горизонтальное расстояние между стояками. Согласно моим местным нормам, максимальный подъем должен составлять 8 1/4 дюйма, а минимальный пробег — 9 дюймов. На мой взгляд, идеальный подъем по лестнице составляет 7 1/4 на 10 дюймов. Если вам нужно отклониться от этого, воспользуйтесь следующими эмпирическими правилами:

• Время нарастания агрегата Время нарастания агрегата (в дюймах) должно равняться от 72 до 75.
• Два подъема плюс один спуск должны равняться от 24 до 25 дюймов.

Чтобы рассчитать рост агрегата , разделите общий рост на количество стояков, которые вы хотите использовать, убедившись, что результат соответствует требованиям кода. Например, дом с 8-футовым потолком будет иметь общую высоту, скажем, 108 дюймов; при использовании 13 стояков подъем блока будет чуть более 8 1/4 дюйма, что неприемлемо для кода. Однако использование 15 подступенков дает приближение устройства, близкое к моему идеальному — 7 1/4 дюйма

Для расчета пробега агрегата разделите общий пробег в дюймах на количество ступеней, которое будет на одну ступень меньше, чем количество подступенков. (Площадка лестницы считается ступенькой, но должна рассматриваться как промежуточный пол; подъем и спуск над и под площадкой должны совпадать.) Например, лестница с 15 подступенками и общим пролетом в 147 дюймов будет иметь единицу пробег 101/2 дюйма.

4. Отрегулируйте верхние и нижние стояки. Если отделка пола имеет разную толщину наверху и внизу лестницы, вам необходимо отрегулировать верхние и нижние подступенки.Используйте следующие формулы: (см. Иллюстрацию выше).

Нижний подступенок: Расстояние между черным полом первого этажа и выемкой на первом уровне в каретке равно единичному подъему минус толщина протектора плюс толщина отделки первого этажа.

Верхний подступенок: Расстояние между верхом чернового пола второго этажа и последним вырезом на каретке равно единичному подъему плюс толщина проступи минус толщина отделки второго этажа.

Некоторые предостережения

Имейте в виду, что ошибки в планировке и строительстве складываются.В соответствии с моими местными правилами подъем и ход соседних ступеней могут отличаться не более чем на 3/16 дюйма, а максимальное отклонение между любыми двумя ступенями на всей лестнице ограничено 3/8 дюйма. Таким образом, если первые 16 подступенков на лестнице с 17 подступенками имеют длину 1/32 дюйма, последний подступенок будет отклоняться на 1/2 дюйма — нарушение норм. Я проверяю свой макет, отмечая общий подъем на доске, устанавливая компас на подъем устройства и уходя с правильного количества подступенков на доске. Если математика верна, стрелка компаса будет начинаться с одной отметки и заканчиваться на другой.

Некоторые другие требования кодов, на которые я должен обратить внимание: минимальная высота над головой 6 футов 8 дюймов и максимальный выступ выступа протектора 1 1/2 дюйма. Перед тем, как выкладывать лестницу, убедитесь, что вы знаете положения своего местного кодекса.

Сколько места на полу обычно занимает лестница?

Планируя новую лестницу, обратите внимание на то, сколько места на полу следует выделить. Мы исследовали типичное распределение площади и потребности в площади для разных стилей лестниц.

Стандартная лестница занимает 30 квадратных футов пространства над и под лестницей. Это наиболее распространенный размер, учитывая 8-футовый потолок, где ширина лестницы составляет 3 фута (36 дюймов), а занимаемая горизонтальная площадь пола составляет от 9 до 10 футов .

Читайте дальше, чтобы узнать больше о строительном коде для лестниц, различных стилях лестниц и необходимых конструкциях лестничных площадок. Мы объясним, как точно рассчитать размеры лестницы, и предложим компактные варианты лестницы для вашего дома.

Строительный кодекс для лестницы

Лестницы подпадают под действие строительных норм и правил, так как они могут быть очень опасными. Перепроверьте местные строительные нормы и правила, чтобы убедиться, что ваша лестница соответствует нормам. Вот несколько стандартных кодов, которые помогут вам рассчитать размер лестницы и построить безопасную лестницу.

Подъем (высота лестницы)

Высота лестницы по вертикали называется подъемом. Подъем используется для определения места для приземления.Стандартные правила пожарной безопасности требуют, чтобы площадка располагалась через каждые 12 футов вертикальной высоты. Не существует требований к длине лестничной площадки, поскольку каждая лестница индивидуальна.

Забег (длина лестницы)

Длина лестницы считается длиной пролета лестницы. Его используют вместе с подъемом, чтобы определить, сколько будет ступенек. Стандартизованные коды с требованиями к подъему и спуску помогают при проектировании лестницы. Это определит, сколько посадок вам понадобится.

Подъем агрегата и ход агрегата

Единица подъема — это вертикальное измерение между двумя ступенями. Стандартный подъем устройства составляет 7,5 дюймов. Горизонтальное измерение от передней части до задней части одиночной лестницы (ступени) — это единичный пробег. В стандартном коде размер каждой ступени составляет от 10 до 11 дюймов, чтобы обеспечить безопасный подъем и спуск по лестнице.

Добавьте безопасности благодаря нескользким ступеням, чтобы обезопасить малышей на лестнице.

Щелкните здесь, чтобы увидеть эту защитную ступеньку с ковровым покрытием на Amazon.

Ширина лестницы

В соответствии со стандартными правилами, ширина ступеней лестницы должна быть не менее 36 дюймов. Это позволяет безопасно перемещаться при переноске предметов и проходить через него более чем одному человеку. Это также поддерживает аварийные выходы.

Количество ступеней

Рассчитайте общее количество ступенек для перехода от одного этажа к другому, определив общий подъем (расстояние между уровнями по вертикали). Измерьте расстояние от готового пола на нижнем уровне до готового пола на верхнем уровне.Разделите расстояние по вертикали на типичную высоту подступенка, обычно 8 дюймов или желаемую высоту подступенка.

Например, общий подъем в 8 футов 5 дюймов (102 дюйма), деленный на 8 дюймов, даст 12,75 ступенек. Все ступени должны иметь одинаковые размеры, поэтому округлите их до ближайшего целого числа, которое в данном случае равно 13. В этом примере потребуется 13 подступенков с 12 ступенями. Последний подступенок не учитывается, так как он находится на уровне второго этажа.

Подъем лестницы на высоту потолка

Математика для определения подъема рассчитывается на основе подступенков и размеров проступи.Разделите необходимую высоту на 7 дюймов. Если расстояние от пола до пола составляет 8 футов 10 дюймов (106 дюймов), вам понадобится 15 ступеней.

Подъем для лестницы для 8-футовых потолков

Для 8-футового потолка потребуется 14 ступеней. Разделите 96 дюймов (8 футов) на 7 дюймов, чтобы получить ступеньки 13,71, и округлите до 14. В этом случае вы не округлите в меньшую сторону, так как у вас будет одна ступенька слишком высокой.

Подъем для лестницы для 10-футовых потолков

На расстоянии 120 дюймов от пола до потолка вам понадобится 17.14 ступеней, которые увеличивают до 18 ступеней.

Подъем для лестницы для 12-футовых потолков

Двенадцатифутовые потолки (144 дюйма) потребуют 21 ступеньки. Это округлено от 20,57 ступеней.

Каков максимальный подъем на ступеньку?

Сохраняйте высоту ниже 12 футов 3 дюймов для вертикальной высоты лестничного марша. Высота каждой ступеньки не должна превышать 7-3 / 4 дюйма.

Добавление наклеек может создать естественное произведение искусства на подступенках.

Щелкните здесь, чтобы просмотреть эту наклейку на Amazon.

Какое минимальное свободное пространство необходимо для лестницы?

Высота потолка — это пространство между потолком и ступенью лестницы. Должно быть достаточно места, чтобы человек мог стоять прямо во время подъема по лестнице. Строительные нормы и правила требуют, чтобы для лестниц было не менее 6 футов 8 дюймов по высоте. Измеряйте вертикально от выступа платформы или ступеньки до потолка, двигаясь по лестнице.

Площадь посадки

Теперь вы задаетесь вопросом: «Сколько места мне нужно наверху и внизу лестницы?» Площадки должны входить в состав лестницы, и для них потребуется минимум места с обоих концов. Они должны иметь минимальную глубину в направлении движения 36 дюймов. Площадки должны быть такой же ширины, как ступеньки. Добавьте площадку через каждые 12 футов вертикальной высоты. Посадки на открытом воздухе такие же, как и в помещении, с дополнительным дренажем для предотвращения мокрых скользких поверхностей.

Используйте проходные ворота на лестничных площадках, чтобы защитить детей и домашних животных от доступа к лестнице.

Щелкните здесь, чтобы просмотреть эти ворота на Amazon.

Какая лестница занимает меньше всего места?

L-образный

Г-образная лестница занимает минимум места и очень привлекательна. Это прямая лестница с поворотом. Их можно использовать в углу комнаты, чтобы они занимали меньше квадратных метров, чем прямая лестница. По нему также легче пройти, так как он имеет площадку, на которую можно опереться для тех, кто борется с лестницей.

Winder

Винтовые ступени имитируют L-образную лестницу без площадки.Лестницы непрерывные, плавно переходящие в клиновидные формы при повороте. Винтовые лестницы снова становятся популярными по мере того, как дома становятся меньше и экологичнее.

П-образный

Два лестничных пролета, идущих в противоположных направлениях с поворотной площадкой, считаются U-образной лестницей. Главный недостаток — обратная посадка затрудняет перемещение больших предметов мебели наверх. Подобно L-образной лестнице, U-образная форма занимает меньше линейной площади на полу и хорошо сочетается с угловой конструкцией.

Спираль

Винтовая лестница занимает меньше всего места, так как имеет одну центральную стойку, к которой прикреплены ступеньки. Однако из-за того, что ориентироваться нелегко, большинство строительных норм и правил требуют, чтобы винтовая лестница была второстепенным маршрутом, а не основным маршрутом.

Строительный кодекс требует, чтобы винтовая лестница имела диаметр 5 футов. Проем наверху лестницы должен быть 62 на 62 дюйма, чтобы обеспечить проход на верхний этаж.

изогнутый

Изогнутая лестница — прекрасное промежуточное звено между прямой и винтовой лестницей.Он имеет конусообразные ступени того же дизайна, что и спираль, но более расслабленный, и по ступеням легко ориентироваться. Используйте этот стиль лестницы, чтобы создать эстетический фокус. Эти шаги занимают больше места на полу и требуют более высоких затрат на строительство.

Лестница

Лестничная лестница — это самый компактный вид лестниц. Уточните свои местные строительные нормы и правила, так как обычно лестничные лестницы не допускаются в качестве главной лестницы. По ним также трудно пройти, поскольку они очень крутые и имеют более высокие ступени.Обычно вы найдете их как входы на чердаки и чердаки.

Комплект для лестницы с чередующимися ступенями может отлично работать в пространстве, предназначенном для лестницы.

Щелкните здесь, чтобы просмотреть эту лестницу на Amazon.

Размер лестницы Завершение

Планируйте традиционную лестницу площадью 30 квадратных футов. С каждым стилем вы можете уменьшить необходимую площадь в квадратных футах или увеличить, если хотите. Помните о строительных нормах и правилах и помните о том, как вы планируете их использовать, и у вас будет стильная лестница, которая обеспечит легкость передвижения и станет началом разговора для ваших гостей.Дополнительную информацию о лестницах можно найти в наших публикациях «Сколько стоят плавающие лестницы?» вместе с «Где должна быть лестница в доме?»

Калькулятор ступеней настила

Калькулятор ступеней настила . 26 декабря 2020 г. — Устали многократно ходить в магазин. Похоже на настоящее дерево. Помимо проверки, что у вас есть по крайней мере 5 от нижнего края 2×12 до. Следует иметь в виду еще несколько важных факторов. Рекламируйте красивые композитные террасные доски в различных цветовых стилях.Разнообразие материалов и различных материалов для настила огромно. Калькулятор лестничных косорей позволяет производить онлайн расчет прямых лестниц на струнах. Эта колода является тому примером. Дюймы Вертикальное измерение от земли до приземления. Ступени нависают над стрингером по бокам.

Программа формирует результаты расчетов 3D-модели чертежей прямой лестницы всех элементов конструкции с прямыми косоурами. Похоже на настоящее дерево.Изучите ряд калькуляторов, связанных со зданиями и жильем, а также сотни других калькуляторов по таким темам, как финансы, математика, фитнес, здоровье и многое другое. Если вы хотите настроить размер цвета и многое другое, чтобы они лучше подходили к вашему сайту, тогда цена начинается всего с 2999 за разовую покупку. Это также инструмент для оценки стоимости сборки палубы, в основном ориентированной на настил палубы. Общая проектная высота вашего проекта в дюймах. Для справки обратитесь к рисунку рядом с калькулятором.Измерьте расстояние от верха поверхности настила до верха лестничной площадки. Онлайн-сервис Kalkpro рассчитает Г-образную лестницу с четвертьоборотной лестницей на площадке по параметрам вашей лестничной клетки. Следует иметь в виду еще несколько важных факторов.

Таблица преобразования дробей в десятичные для обычных дробей, используемых в измерениях, также представлена ​​внизу страницы.

В этом калькуляторе для настилов используются стандартные пиломатериалы, обработанные давлением 2 x 6, которые можно приобрести в большинстве хозяйственных магазинов.В приведенном выше примере показана внешняя лестница с подвесом. Дюймы Вертикальное измерение от земли до приземления. Некоторые лестницы имеют зубчатые косы. Чтобы использовать наш калькулятор лестницы, вам необходимо ввести как минимум следующие размеры. Также предполагается, что балки пола расположены на расстоянии 16 дюймов друг от друга, пни размером 6 x 6 футов расположены на расстоянии 8 футов друг от друга, а палуба находится на уровне земли. Эта колода является тому примером. Вычислитель лестницы — размещенная схема стрингеров с полными размерами Несущие стрингеры Заостренные стрингеры вверх К нижней стороне ступеней Отрегулированы с учетом толщины ступени 112 — толщина подступенка 34

Как рассчитать размер лестницы на второй этаж. Как сделать деревянную лестницу онлайн

Онлайн-калькулятор Сайт рассчитает лестницу с поворотом на 90 и площадку по вашим исходным данным.

В итоге вы получите Все необходимые чертежи двухстраничной лестницы с поворотом на 90 градусов с обозначениями, подробными расчетными данными и 3D модель вашей будущей лестницы.

Плата деревянных лестниц с поворотом на 90 градусов производится онлайн-калькулятором сайта с учетом требований современного строительства за считанные секунды в реальном времени.

Попробуйте сами, это просто!

Отличие поворотной лестницы на 90 градусов От линейки заключается в том, что винтовая лестница имеет два марша, расположенных под углом 90 градусов, и одну площадку, которая их соединяет.Лестница с поворотом на 90 градусов в виде М-образной формы.

Данные для расчета лестницы с поворотом на 90 градусов и площадки

Для начала нужно замерить высоту проема будущей лестницы на площадках — расстояние между первым и вторым этажами первого и второго этажей. Также необходимо ввести примерную длину, ширину лестницы, параметры ступеней, подъемника и подступенков, если вы предполагаете их использование при проектировании своей лестницы.

Если вы не знаете всех исходных данных, необходимых для расчета винтовой лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах. Обязательно прочтите.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для строительства лестниц существуют определенные строительные стандарты и положения, регламентирующие методы расчета нагрузок и прочности, размеров, качества материалов и т. Д. Проектировать лестницу необходимо только в соответствии с этими правилами, которые включают различные соединители и ГОСТы. , во избежание обрушения конструкции или ее повышенного травмирования.

Для расчета деревянных лестниц отображаются целые «формулы характеристик». В строительной практике формируются общепринятые наиболее часто используемые параметры для удобной, прочной и безопасной лестницы.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», несколько веков назад по проекту архитектора Франсуа Блондема: 2 высоты ступени + ширина ступени = 63 см (стандартная длина Шаг 60 — 63 см).

• Ширина лестницы.По оптимальному размеру Ширина пролета одного марша в частном доме составляет 90 — 110 см. При тесноте в частном доме лестницу уже можно делать, но не менее 80 см.
• Высота и ширина ступеней. На практике идеальная высота ступеней находится в пределах 15-17 см. Оптимальная ширина Шаги 27 — 30 см. Максимальная высота Ступени не может превышать 200 мм.
• Угол наклона лестницы. Удобный угол наклона деревянной лестницы — от 29 до 35 градусов.
• Ступеньки и наставники изготовлены из деревянных досок, для подступенка толщиной около 3 см, для ступеней — 4 см.
• Минимальные носки — выступ ступени над подступенком 30 мм, максимальный для деревянной лестницы 40 мм.
• Количество ступеней на один пролет лестницы не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша.
• В целях безопасности высота перил должна быть больше 90 см.
• Минимальная высота лестницы в переходе — от любой ступеньки до ближайшего препятствия до вертикали, например верхнего этажа, должна быть не менее двух метров.

Что получается после расчета деревянной лестницы с поворотом на 90 градусов

Калькулятор лестницы с поворотом на 90 градусов рассчитает данные:

1. количество необходимого материала
2. угол наклона лестницы
3. параметров косоэрса для двух маршей лестницы отдельно,
4. длина, ширина и высота ступеней,
5. параметры стояков, если вы решили их использовать,
6. размер площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с детской площадкой — разные виды На лестнице: сбоку, вверху, рисунок косомов, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотр, сохранение и виджет. Помогают более гибко и удобно работать с лестничным калькулятором с поворотом на 90 градусов и другими версиями. 3D модель позволит лучше рассмотреть спроектированную лестницу и смоделировать наиболее удобный вариант.Виджет повысит качество посещений и количество посетителей вашего сайта, не переводя их на наш.

Используйте и проектируйте отличные лестницы, расчеты бесплатны!

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в проектировании и выборе нужных размеров и материалов.

В наши дни при строительстве частных домов часто используется место для лестницы. Как правило, такие конструкции могут выполнять несколько функций — это подъем с этажа на этаж или спуск в подвал.

Разнообразие лестниц достаточно велико, но качество зависит от выбранных вами материалов, дизайна и геометрии. Прежде чем браться за строительство, нужно хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите все делать самостоятельно, то вам потребуется специальная программа, с помощью которой можно произвести расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому легко рассчитать и получить все необходимые данные для постройки нужной лестницы.

Стоит попытаться разобраться и понять, как нужно производить расчет и какие материалы для этого потребуются.

Что нужно учитывать при строительстве

При строительстве лестницы существует несколько правил, например:

• В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров и желаемый вариант не всегда подходит для выбранной площади.
• Следует учесть, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, то лучше подобрать более безопасный и неизвестный вариант лестницы.
• Монтаж такой конструкции в принципе производят на стену. В этом случае вам понадобится пустое пространство без препятствий. Немаловажной является высота помещения, в котором будет находиться конструкция, так как от нее будет зависеть количество пролетов.

• Выбор лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут обезопасить вас от травм.
• Если ваш дом находится на стадии строительства, нужно учитывать расстояние до лестницы, исходя из окончательного напольного покрытия.Ведь если вас не накрыла чистовая отделка, а измеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена ранее, окажется напрасной.
• Не экономьте на материалах, ведь готовую конструкцию не так-то просто изменить. Старайтесь выбирать качественные материалы, тогда лестница прослужит вам долгие годы.

Краткое описание программы расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как ее сделать.Но благодаря последнему нововведению это вполне возможно, вам на помощь придет специальная онлайн-программа для проектирования лестниц. Вы можете использовать абсолютно любое приложение, так как они практически идентичны друг другу.

Эта программа предоставляет основные функции, которые помогут определить следующие точки:

• как начинается дизайн;
• необходимых параметров при проектировании лестницы;
• подборка необходимых материалов и фактур для строительства;
• обеспечивает ступени различной формы и изгиба;
• — окончательный вид, который можно рассматривать в формате 3D.

Эти программы удобны тем, что с легкостью нескольких давлений плавление будет рассчитано, и в то же время вы сделаете желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

• длина проема лестничной клетки;
• высота от пола первого этажа до уровня пола второго этажа;
• желаемое количество ступеней;
• выступ ступеней;
• толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для дизайна, которые будут созданы онлайн без каких-либо бумаг, карандашей, линий и других сложностей. Стоит отметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, то можете распечатать чертежи и приступить к строительству. Если вам по каким-то причинам не нужно самостоятельно создавать проект лестницы, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

1. Надо взять длину проема и разделить на ширину ступеней, и мы получим количество ступеней безопасной и удобной лестницы.Например: проем 60 см, делим ширину ножек и получаем необходимое количество Ступеней, равное 20 шт.
2. Берется высота просвета, примерно 20 см, и к ней добавляется толщина перекрытия. Если, например, взять 3 см, у нас получится расстояние 23 см, нужно в конце проема упасть в конце и потом количество ступенек разделить, и мы получим высоту 1 ступеньку.
3. Если в расчете высчитывать максимально допустимую высоту, необходимо увеличить количество футов в пролете на 1 шт.И сделайте новый расчет. Повторять расчет необходимо до тех пор, пока вы не выйдете за предельно допустимые нормы. Допустимая норма 23 см, если все получилось, то до потолка при спуске не вздумаешь.
4. Далее нужно рассчитать шаги. Для этого измерьте расстояние между 2 уровнями этажа и разделите на полученную высоту сцены. Определив количество ступеней, отрегулируйте высоту ступеньки.

Стоит отметить, что все вышеперечисленные габариты не подходят для вашего проекта, ведь у каждой постройки своя высота стен.

После того, как вы просчитали, можно приступать к строительству лестницы, а необходимые материалы в этом случае будут служить:

• молоток;
• электроловик;
• бурильные и дисковые механизмы;
• досок разных размеров;
• гвоздей, шурупов;
• финишный лак.

На основании приведенных выше пошаговых инструкций и советов можно легко построить лестницу, ведь она может погибнуть. Кроме того, эти навыки смогут пригодиться в других домашних проектах, которые вы захотите реализовать самостоятельно.

Другие статьи по этой теме:

Если брать для выполнения таких работ металлическую лестницу своими руками, расчеты в этом деле крайне важны. С одной стороны, может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы можно восполнить массу серьезных недочетов, которые невозможно исправить. И тогда придется переустанавливать не только все расчеты, но и получившуюся конструкцию.

Довольно часто для таких задач, как расчет металлических лестниц используется программа, называемая калькулятором. Это значительно облегчает расчет параметров. Но, даже используя его, не забывайте, что технологию, по которой ведется расчет, лучше досконально освоить, чтобы иметь возможность контролировать и корректировать полученные данные, если они не полностью соответствуют существующим условиям. вашей комнаты.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, а также конструкций и любого другого материала выполняется по специальным формулам, в которых используются основные параметры.

Перед тем, как приступить к расчетам, следует определиться с местом размещения в своем доме, расположением подъезда и другими нюансами.

• Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего разместить рядом с коридором или прихожей.
• Постройки с одним или двумя маршами займут довольно большую площадь. Поэтому установка такой лестницы в небольших помещениях нежелательна.Целесообразнее сэкономить место в небольшом помещении с винтовой лестницей или сборной.

• Расчет металлической лестницы и ее размещение производить так, чтобы выход на второй этаж располагался в удобном месте. Нельзя прямо над выходом наклонную крышу, как это бывает, если есть мансардный Этаж, потому что Б. темное время суток Днем вы рискуете получить травмы при движении по лестнице.

• В верхней части и в нижней конструкции должны быть установлены свободные сосуды, минимальная ширина которых должна быть не менее 0.8 мес. Этот фактор существенно влияет на выбор места для размещения лестницы, ведь далеко не в каждом помещении можно установить крупногабаритные конструкции.

Примечание! Дополнительной опцией можно назвать использование раздвижной лестницы или конструкции откидного типа. Чтобы получить устойчивую и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры строительства

Оплата металлического каркаса Лестница — это первое, что вам нужно сделать.Конечно, применяя современные калькуляторы, вы можете гораздо быстрее спланировать свой дизайн, но эффективность такого подхода ниже, так как программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• подвалы I. Чердачные помещения Обычно используются не так часто, как жилые, поэтому вы побудете себя сэкономить на площади и возьмете лестницу шириной всего 0.8 м;
• конструкция для второго этажа в жилом помещении должна иметь ширину не менее 1 м, если планируется парадная лестница с выходом из жилого помещения, можно сделать каркас шириной 1,5 м при условии, что площадь ваша комната позволяет установить столь крупную конструкцию;
Двухдневные конструкции
• размещаются максимально близко, можно взять раму шириной 0,75 м.

Теперь можно перейти к расчету параметра высоты.

Примечание! Этот показатель зависит от такого элемента. общий дизайн, подобный просвету. Поэтому в своих расчетах вы должны отталкиваться от этого.

При расчете высоты необходимо учитывать:

• Высота подъема измеряется от наружного покрытия на первом этаже до такого же уровня на втором этаже;
Зазор
• , то есть расстояние от поверхности ступени до преграды, расположенной над ней, как правило, такая преграда может перекрывать верхний этаж;
• Минимальный размер просвета должен составлять 1.9 м и более, иначе придется усилить проход на второй этаж или сделать конструкцию более привычной.

Примечание! Требования к размеру просвета для цокольных и чердачных лестниц Не такие уж и жесткие, так как такие конструкции используются очень редко.

Планировка ступеней и площадок

При расчете металлической лестницы детская площадка играет важную роль, так как позволяет произвести небольшую корректировку угла подъема.

Этот метод работает при таких условиях:

• имея одинаковое количество ступеней, при равных параметрах и длине марша можно уменьшить расчетный угол конструкции за счет этого элемента;
• используя простой вариант конструкции для облегчения его расчетов, вы можете рассматривать платформу в роли большой сцены, и у вас есть возможность увеличить марш полета за счет нее;
• Наиболее оптимальное размещение сайта строго найден марш.

Примечание! Лестница требует более надежного и прочного закрепления, чем остальные ступеньки.

можно использовать специальные программы и приложения, помогающие построить и рассчитать лестницу.

Для таких целей и бесплатные приложения, которых очень много можно найти в Интернете.

Данное оформление конструкции, как и расчет ступеней металлической лестницы, выполняется в последнюю очередь. Среднее значение ширины человеческого шага, основанное на таких расчетах, как правило, составляет 60-60.5 см. Формула, используемая для расчетов, выглядит так: z + 2m = 60-60,5 см, где as m выступает в роли точного индикатора высоты, а As z — ширины липучки.

Если суммировать параметры ступеней для типовых проектов, то высота примерно 15-20 см, а ширина 25-35 см.

Примечание! Не стоит намеренно увеличивать ширину липучки, ведь такая лестница будет не удобной, и вы постоянно будете сходить с ступеньки.

Света ступеньки тоже не стоит делать слишком большими, хватит и 5 см.

Расчетные параметры винта

Для выполнения расчета винтовой металлической лестницы необходимо произвести основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчета лестницы с параметрами:

• ширина проема — 2 м;
• этажей — 2.5 м;
• угол скручивания — 2700.

Основные расчеты:

1. Диаметр всегда должен быть меньше ширины проема, поэтому в нашем случае рассчитывается: 2 м — 0,2 м = 1,8 м.
2. Для расчета длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
3. По формуле L = 2PR можно рассчитать длину окружности. С нашими параметрами должно получиться: 2×3.14х0,9 = 5,65 м.

Примечание! Винтовую лестницу нельзя назвать замкнутой, поэтому полученный результат умножаем на 3/4 (этот показатель соответствует 2700). Итоговая длина лестницы — 4,24 м (внешний радиус). Если угол поворота 1800, то этот показатель делится на два.

1. Рассчитать примерную длину лестницы можно, исходя из показателя удобной линии движения, который находится на расстоянии от центра — 2 / 3р.Расчеты выглядят так: 4,24 м х 2/3 = 2,83 м.
2. При высоте этажа в 2,5 м можно рассчитать количество ступенек (шаг 15-20 см). Формула: 250: 17 = 14,7.
3. Для уточнения точной высоты Шаг, полученный ранее числа (14,7), округляем до 15, и по формуле имеем: 250: 15 = 16,75 см.

Примечание! Если при расчете точного шага высоты ступеньки не получается целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16.7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Это рассчитано для этого: 250-14х16,7 = 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит рассчитать важнейшие параметры конструкций. С такой задачей справится даже самое обычное приложение. На первом этапе вам просто нужно ввести в программу все исходные данные.

К исходным данным относится:

• высота вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в конструкции и ступеней на каждом из них;
• параметров шага (удаление, св и т. Д.).

В результате программа предоставит вам необходимый чертеж, где указаны все размеры, необходимые для изготовления лестницы.

главная »Элементы конструкции и конструкции» Как рассчитать размер лестницы на второй этаж. Как сделать деревянную лестницу онлайн

Как спроектировать коммерческую лестницу

Лестницы играют важную роль в создании функциональной и безопасной среды.

При планировании коммерческих зданий перед архитекторами часто стоит задача максимально использовать собственность, чтобы получить как можно больше полезного пространства. Часто это означает наращивание, а не выход на улицу, что означает включение лестниц. Строительные проектировщики должны предусмотреть соответствующие выходы, которые часто включают лестницы.

Как лидер отрасли, Mannington Commercial предлагает рекомендации по системам лестниц, которые соответствуют как Международным строительным кодексам (IBC), так и Закону об американцах с ограниченными возможностями (ADA).

Давайте начнем с изучения того, что входит в создание коммерческой лестничной системы.

Определение компонентов коммерческой лестничной системы

Любой проект начинается с понимания цели усилия, а также вовлеченных элементов. Начнем с основных частей лестницы:

• Протектор — деталь, на которую вы наступаете.
• Носик — передний край проступи.
• Подступенок — вертикальная часть за проступью.В сочетании с протектором это создает ступеньку.
• Стрингер — вертикальная часть, которая поддерживает ступени и подступенки с любой стороны лестницы или под ее серединой. Его можно оставить незащищенным или защитить поверхность боковой стенки.
• Площадка — ровная площадка между лестничными маршами или пространство, используемое для разворота внутренней лестницы.
• Поручень — узкая опора, за которую люди могут держаться.

Эти части объединяются в функциональную традиционную лестницу, поэтому материалы должны дополнять друг друга, чтобы работать вместе.

Понимание вопросов соответствия для коммерческих лестниц

У IBC и ADA есть особые требования, которые могут отличаться. Всегда полезно проверить законы местной юрисдикции для вашего проекта, поскольку могут быть дополнительные правила. Помните, что требования распространяются не только на целые лестницы; требования распространяются даже на одну ступеньку.

Между требованиями IBC и ADA есть несколько различий. Стандарты ADA применяются ко всем лестницам, которые являются частью необходимых маршрутов выхода.Требования IBC применяются к любой лестнице, обслуживающей занятую часть здания, независимо от того, является ли она частью системы эвакуации или нет.

Для пояснения, «средство выхода» — это беспрепятственный путь для выхода из здания, строения или пространства. Таким образом, даже один шаг, выходящий из здания, должен соответствовать требованиям.

Изучение особых требований соответствия IBC и ADA

Теперь давайте посмотрим на некоторые индивидуальные рекомендации по строительству лестниц:

• Максимальный вертикальный подъем одного лестничного марша составляет 12 футов.Это означает, что через каждые 12 футов должна быть площадка.
• Требуется минимум 6 футов 8 дюймов высоты над головой. Он измеряется от передней кромки ступеней до самой нижней точки над лестницей. Это может быть труба или другое приспособление, а также потолок.
• Каждая лестница или ступень должна быть не менее 44 дюймов в ширину, если в здании будет проживать 50 или более человек. Он должен быть не менее 36 дюймов в ширину, если в здании будет 49 человек или меньше.
• Лестницы для людей с ограниченными возможностями сложнее.Требуется минимальная ширина 48 дюймов — если не установлены автоматические спринклеры, минимальная ширина составляет 44 дюйма.
• Ширина рассчитывается как чистое, чистое, полезное, беспрепятственное пространство. Однако при расчете можно учитывать поручни, которые могут заходить с обеих сторон максимум на 4,5 дюйма.

Расчет ширины ступеней торговых лестниц

Это, без сомнения, сложно, но есть формула для расчета ширины протектора.В большинстве случаев вы можете использовать уравнение, умноженное на 0,3 дюйма нагрузки на лестницу. Но, если в здании есть и автоматическая спринклерная система, и система аварийной голосовой связи / сигнализации, используйте 0,2 дюйма, превышающую нагрузку на лестницу.

Это кажется простым, правда? К сожалению, действует еще одно правило: вы никогда не сможете сузить путь выхода. Другими словами, лестница может становиться шире, когда вы спускаетесь, но никогда не может становиться уже.Даже если загруженность нижнего этажа меньше, ширина лестницы должна быть не меньше ширины этажа выше.

Давайте рассмотрим пример уравнения для четырехэтажного здания с оросительной системой и системой экстренной связи:

4-й этаж: 100 загружаемых мест: 100 X 0,2 = 20, что означает минимальный размер протектора 44 дюйма по умолчанию.

3-й этаж: 250 рабочих мест: 250 X 0,2 = 50, что означает 50-дюймовый протектор.

2-й этаж: 100 загружаемых мест: 100 X 0.2 = 20, но поскольку размер не может сузиться при движении вниз, протектор должен оставаться не менее 50 дюймов.

Ключевой вывод заключается в том, что ширина ступени никогда не может уменьшаться при спуске по лестнице; она должна оставаться такой же широкой, как самый большой расчет, вплоть до самого конца, чтобы обеспечить продолжение транспортного потока к выходу.

Определение требований к подступенку, проступи и выступу

Мы говорили о ширине ступени, но глубина ступени больше связана с тем, как на самом деле человек идет по лестнице, чем с тем, как пользователи в целом используют лестницу.

Глубина протектора измеряется между кромкой носа ступени и кромкой носа ступени выше, потому что при спуске по лестнице вы не можете наступить на ту часть ступени, которая покрыта «выступом» ступени. ступенька над ним.

И для IBC, и для ADA применяется правило 7/11: высота подступенка составляет максимум 7 дюймов и минимум 4 дюйма, а глубина протектора — минимум 11 дюймов.

Когда вы поднимаетесь или спускаетесь по лестнице, вам не нужно думать о каждом шаге, вам нужно идти с ритмом.Это одна из причин, по которой и IBC, и ADA требуют единообразия подступенков и ступеней. Так безопаснее для всех.

Но мы все знаем, что у зданий есть свои причуды, поэтому IBC допускает небольшую вариативность. Разница между самым высоким и самым низким подступенками может составлять не более 3/8 дюйма и не более 3/8 дюйма между самой глубокой и самой узкой ступенями.

Открытые подступенки могут обеспечить приятный эстетический дизайн и разрешены стандартами IBC, если проем уже 4 дюйма.Такой элемент дизайна, как носок 1,25 дюйма на ступенях, разнесенных по высоте на 5 дюймов, может быть совместимым. Но открытые подступенки запрещены правилами IBC и ADA для лестниц, доступных для инвалидов. Подступенки также не должны наклоняться более чем на 30 градусов над протектором ниже.

Передняя или передняя часть протектора предъявляет особые требования как к конструкции, так и к расположению для обеспечения безопасности. Во-первых, нос не должен выступать более чем на 1,25 дюйма над протектором ниже; это щедро, но соответствует обоим наборам руководящих принципов.

Радиус / скос на передней части должен быть минимум 1/16 дюйма и максимум 9/16 дюйма для требований IBC и не более 1/2 дюйма для ADA. Носик должен быть одинаковым по всей лестнице.

Хотя это не требуется руководящими принципами ADA, рекомендуется, чтобы ступени (и площадки) были однотонными, а передняя часть на 1-2 дюйма была другого цвета для обеспечения визуального контраста. Это упрощает просмотр каждого шага. Обязательно ознакомьтесь с местными требованиями, поскольку в некоторых регионах это является обязательным.

Создание лестничных площадок коммерческого назначения

Мы все поднимались по лестницам, которые, казалось, поднимались бесконечно, но для коммерческих помещений существуют правила относительно того, как далеко вы можете пройти без перерыва — с приземлением.

Максимальный вертикальный подъем для непрерывного лестничного марша составляет 12 футов, поэтому у вас должна быть площадка на каждые 12 футов лестницы. Как на прямых, так и на поворотных лестницах площадка должна быть не меньше ширины лестницы и не меньше ее длины.Но при поворотной лестнице длина не должна превышать 48 дюймов, даже если лестница шире. Так что, если у вас ступени шириной 50 дюймов, длина все равно может составлять 48 дюймов, но не меньше. Площадка может быть изогнутой, если радиус не менее ширины лестницы.

Если это кажется сложным, то может быть. Постарайтесь запомнить, как ходунки или другие приспособления для людей с ограниченными возможностями будут перемещаться по пространству.

Изготовление и установка перил

В то время как Mannington Commercial специализируется на поверхности лестниц, создание безопасной лестницы — это еще кое-что.Поручни в коммерческих зданиях отличаются от перил в жилых помещениях.

Давайте посмотрим на требования IBC и ADA.

• Обязательно с обеих сторон лестницы.
• Должен быть непрерывным по всей длине каждого лестничного марша, при этом внутренние поручни на поворотных ступенях или ступенях с изогнутым выступом должны быть непрерывными между пролетами.
• Высота верхней части поручня должна быть одинаковой и составлять минимум 34 дюйма и максимум 38 дюймов от выступа.

Требования немного отличаются, когда дети являются основными пользователями в пространстве. В зданиях, используемых детьми, второй комплект поручней следует располагать на расстоянии 28 дюймов с минимальным расстоянием 9 дюймов между поручнями для взрослых и детей. Обязательно измеряйте высоту от верхней части поручня до носа ступени лестницы.

Сам по себе поручень должен иметь поверхность для захвата с зазором не менее 1,5 дюймов от стены, быть сплошной поверхностью без препятствий наверху и не иметь препятствий более чем на 20% длины.

Любые выступы, например, настенные крепления, должны находиться как минимум на 1,5 дюйма ниже направляющей. Подумайте о ком-то, кто должен использовать поручень для устойчивости; он должен легко удерживаться без препятствий.

Чтобы помочь пользователям сделать первые и последние шаги, поручни должны выступать в горизонтальном направлении над площадкой не менее чем на 12 дюймов и выходить на глубину не менее одной ступени у основания лестницы. Эти удлинители должны быть продолжением перил соседнего лестничного марша или соединяться со стеной.

Проектирование всей торговой лестницы

Определение конкретных размеров лестницы, соответствующей требованиям, обеспечивает как эффективность для здания, так и безопасность для тех, кто использует пространство. Как уже отмечалось, местные юрисдикции могут иметь особые требования помимо тех, которые выдвигаются IBC и ADA.

Чтобы проект прошел гладко, обязательно тщательно изучите и усвойте руководящие принципы для своего проекта.

Если вы хотите проверить свои знания о новой системе лестниц, у нас есть аккредитованный CEU по этой теме, который ваш местный торговый представитель будет рад представить.

Вам может понравиться: как выбрать материалы для лестниц

Загрузите бесплатное руководство по резиновым лестницам и основанию стены 👇

В этом руководстве вы узнаете о 3 основных типах резины и о том, где их лучше всего использовать, а также о том, как спроектировать лестницы в соответствии с правилами IBC. Мы также рассмотрим, как выбрать резиновую основу для стен, чтобы украсить ваше пространство стильно и функционально.

Расчет межэтажных деревянных лестниц онлайн.Расчет деревянной и металлической лестницы на второй этаж дома. Почему наши лестничные калькуляторы лучше

Использовать онлайн-калькулятор для расчета лестницы совсем не сложно, если вы понимаете инструкцию по эксплуатации и правильно вводите требуемые параметры. Подсчитать лестницу на второй этаж с помощью калькулятора очень просто, причем сделать это можно с любого устройства с выходом в Интернет, например планшета, компьютера и т.п.

Лестница должна быть прочной, устойчивой и хорошо продуманной.Чтобы определить размер лестницы в частном доме, стоит учитывать межэтажное пространство, или, другими словами, толщину межэтажной плиты. Изначально нужно определиться с формой конструкции. Обустроить альпинистскую конструкцию своими руками вполне возможно, но при отсутствии особых профессиональных навыков следует выбирать наиболее распространенный вариант прямой лестницы.

Это будет надежно, удобно, а процесс строительства не займет много денег и времени.В среднем такая лестница подходит для помещений с высотой потолка 2,5-3,5 м.

Для удобства данного предмета интерьера необходимо, чтобы лестничный марш располагался на стойках, а под ним оставалось свободное место. Таким образом, можно использовать квадратные метры для полок, размещения темной комнаты и подобных предметов. Чтобы произвести расчет правильно и самостоятельно, нужно воспользоваться простой и удобной формулой, а другими словами просто взять оптимальную пропорцию — 2/1 относительно длины лестничного марша и высоты помещения.Например, если высота лестницы 3 м, то длина должна быть 6.

Для расчета параметров крутизны нужно полагаться только на личные предпочтения. Специалисты предлагают выбирать самые оптимальные углы наклона — 30 и 40 градусов. Если уклон меньше, то размер по длине будет очень большим, а по высоте будет выглядеть коротким.

Что такое лестничный калькулятор онлайн

Сейчас многие начали использовать компьютерный метод расчета параметров лестницы онлайн.Программа может быть установлена ​​на Android-смартфон или на ноутбук с любой операционной системой. Пример пересчета есть в каждом приложении вместе с инструкциями по использованию программы.

В целом развертка достаточно удобная, функциональная и не требует слишком много времени для расчета необходимого количества материала, ширины, в том числе определения уклона.

Таблица калькулятора содержит различные столбцы и строки, каждая из которых имеет определенное назначение.Есть калькулятор, который рассчитывает конструкцию. В частности, введя определенные данные в таблицу и нажав нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Чертеж будет состоять из:

• Виды сбоку и сверху;
• Чертеж ступеней;
• Рисунок тетивы;
• Исходные данные.

Используя калькулятор, вы можете открыть для себя много новых возможностей, которые значительно упростят разработку проекта.Вы можете рассчитать и смоделировать лестницу на тетивах, провести максимально точные расчеты деталей конструкции, получить схему лестницы наилучшим образом и рассчитать необходимое количество материалов.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обыкновенной лестницы очень проста и вы можете сделать это самостоятельно. А именно, чтобы спроектировать лестницу в своем доме, нужно точно измерить проем потолка.В частности, его ширину и длину, включая высоту потолка.

Планировку лестницы следует проводить с учетом:

• габаритов будущего сооружения;
• Интерьер и общий стиль помещения;
• Использование определенного типа материала;
• Нагрузка;
• Направление, в котором будет осуществляться движение;
• Необходимость установки дополнительной опоры.

В любом случае, вне зависимости от того, какие виды материалов будут использоваться, расчет лестницы проводится исходя из обмеров помещения.Если возведение лестницы ведется на время ремонта, то стоит задуматься о том, как будет видоизменяться помещение, ведь стены часто утолщаются, а потолок немного уменьшается. На размеры лестницы может повлиять отделка пола, потолка и других поверхностей в помещении.

Основные параметры лестничного вычислителя

Благодаря современным техническим разработкам стало намного проще строить дома, определять расположение труб и лестниц в подъезде и многое другое.Теперь каждый может самостоятельно сделать 3D моделирование и рассмотреть будущую лестницу практически изнутри.

Именно через компьютер можно:

• исключить допуск ошибок в расчетах;
• Правильно построить лестницу с учетом норм и норм СНиП;
• Сделайте лестницу комфортной и удобной еще на этапе строительства.

Существует огромное количество разнообразных программ, каждая из которых имеет свой тип интерфейса, особенности ввода параметров и другие подобные характеристики.Стоит отметить, что продвинутые прикладные модели помогают рассчитать даже такую ​​мелочь, как количество крепежного материала.

Перед тем, как использовать калькулятор для расчета лестницы, а также для формирования ее чертежа, необходимо определиться:

• С расположением конструкции в доме;
• С видом на лестницу;
• С материалом.

В целом, если проект простой, то на его расчет не уйдет много времени и сил, ведь прямую конструкцию можно установить в любом месте помещения.

Стандарты проектирования самые простые, среди которых необходимо учитывать:

• Безопасность;
• Надежность;
• Удобство;
• Комфорт.

Даже при строительстве лестницы в частном доме следует учитывать, что она будет иметь большое влияние на нее. Например, поднимется мебель, строительные и отделочные материалы, и поднимется большое количество людей, дети смогут бегать и так далее. Именно поэтому лестницу следует делать максимально устойчивой и желательно с дополнительными опорами.

Для ограниченного пространства и для экономии места в помещении можно использовать винтовую лестницу.

Стоит отметить, что есть и лестничные конструкции, которые делятся на двухмаршевые и одномаршевые. Они большие и не предназначены для маленьких комнат. Обязательно нужно продумать не только цоколь и середину постройки, но и выход на второй этаж. Место выхода или расположение люка должно быть удобным, чтобы не было нависающих конструкций.Например, скатная мансардная крыша. Это может вызвать серьезную травму головы и более серьезные последствия. Площадку желательно оборудовать сверху перилами, которые защитят спуск и сделают его более комфортным.

Правила использования программы: как правильно рассчитать лестницу

Расчет подъема наверх должен быть максимально правильным, вне зависимости от того, какой будет лестница: прямой, угловой, вертикальной.

Также не так важны другие параметры, например:

• Какой входной площадкой она будет оборудована;
• Удобно ли будет мыть конструкцию в дальнейшем;
• Использование какого массива будет осуществляться при строительстве;
• Будет ли конструкция деревянной или с металлическими щитами.

Самое главное, чтобы конструкция была безопасной и удобной, так как это может сказаться на здоровье тех, кто будет ею пользоваться.

Например, слишком крутые и скользкие ступени могут стать причиной травм.

Чтобы не испортить будущую конструкцию для восхождения наверх, стоит использовать специальные программы, учитывающие все нюансы, в том числе размер марша, высоту проема и подобные параметры.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут поворачиваться на 180 градусов.

Эти конструкции:

• Стильный;
• Красивый;
• Компакт.

Винтовая лестница — это эргономичный и практичный способ попасть на второй этаж с первого. К тому же такие конструкции часто выбирают из-за их эстетичного внешнего вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Чтобы рассчитать диаметр винтовой лестницы, необходимо умножить такие параметры, как ширина марша, на 2, а затем прибавить размер диаметра основания.

Для определения радиуса подъема необходимо ширину марша разделить на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально удобной, не делайте ее меньше 800 мм. Таким образом, можно будет без проблем ориентироваться. Что касается количества и высоты ступеней винтовой лестницы, то их нужно рассчитать так, чтобы один человек мог беспрепятственно подниматься / спускаться и при необходимости на ней разворачиваться.Высота приподнятого пространства рассчитывается из сложения среднего роста человека — 180 см и средней глубины ступени — 20 см. Далее все это делится на количество шагов в одном цикле. Затем высота лестницы делится на полученное значение.

Программа расчета лестниц

Формула расчета лестниц зависит от типа конструкции, высоты, ширины, количества ступеней и материала. Для частного дома можно выбрать разные типы лестниц.В частности, изогнутые, например, винтовые, угловые и из разных материалов. Он может быть металлическим, деревянным, а также пластиковым, но на деревянной или металлической основе. Как уже говорилось ранее, винтовые конструкции имеют компактные размеры и добавляют эстетики интерьеру. Также на расчет лестницы влияет помещение и его особенности.

В частности:

• Для чего он используется;
• Какие параметры у него есть;
• Какой в ​​ней интерьер;
• Сколько нужно вертушек;
• Какая должна быть конфигурация ступеней;
• Где будет располагаться лестница.

Расчет лестницы (видео)

Самостоятельный монтаж лестницы — занятие очень интересное, ведь можно подключить фантазию, сделать не просто металлическую конструкцию, а оригинальную кованую модель. Вариантов отделки и строительства может быть огромное множество, но главное — выбирать только проверенные методы расчета. Например, специальный онлайн-калькулятор.

При расчете несущей способности элементы лестницы делятся на статически определяемые балки — консольные или однопролетные, и рассчитываются по соответствующим формулам.Поскольку лестница подвержена динамическим нагрузкам, к жесткости несущих элементов предъявляются повышенные требования: их прогиб не должен превышать 1/400 пролета. Нагрузки, действующие на лестничные марши и площадки, необходимо учитывать путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг / м².

При подъеме человек тратит примерно вдвое больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступенка, сложенного на ширину ступеньки (проступи), равна средней ступеньке человека.Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого проступь и подъем определяются по формуле: 2а + b = 600 … 640 мм .

Рис. 2. Расчет высоты и ширины обычных ступенек

В качестве альтернативы можно использовать другую, более простую для запоминания формулу: a + b = 450 ± 20 мм , где a — высота ступеньки ( подступенок), b — ширина ступеньки (проступи).

Ширина проступи должна обеспечивать опору ноги с полной стопой, то есть не должна быть меньше 200 и не больше 320 мм.Оптимальная высота подступенка — 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы обязательно потеряете шаг, а при сильном уменьшении будет сложно спускаться. При проектировании забежных ступеней следует учитывать, что минимальная ширина ступеней от узкого торца должна быть не менее 100 мм, а вылет проступи над нижней ступенькой — не более 50 мм. Также свес верхней ступеньки над нижней делают при невозможности увеличения ширины проступи другими способами, при этом величина свеса не должна превышать 30 мм для деревянных ступеней и 50 мм для усиленных. конкретные шаги.

Наиболее удобные углы лестницы находятся в диапазоне от 23 ° до 37 °. Чем круче лестница, тем меньше места ей нужно для установки в доме и, соответственно, чем ровнее лестница, тем больше места нужно для нее предусмотреть. Если угол меньше 23 °, лестницу можно заменить пандусом (плоской наклонной площадкой), если больше 45 °, то лестница становится приставной или разборной (рис. 3). Оптимальный угол подъема винтовой лестницы составляет 25–35 °.Самым сложным процессом при крутизне лестницы более 40 ° является спуск с лестницы, а при углах более 45 ° спуск можно производить только назад.

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная расположение лестницы в плане и высоту помещения, количество ступенек можно (и проще) установить графически, а затем по формулам безопасности определить ширину проступи.

Чтобы графически построить лестницу на миллиметровой бумаге или бумаге «в коробке», необходимо начертить лестничный марш в масштабе (рис. 4), соизмеримом с высотой этажа.

Под высотой этажа понимается разница высот уровней чистового пола нижнего и верхнего этажей, то есть следует включать толщину обшивки этажей. в размере высоты этажа.Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по бревнам и фанерным «черновым полом». При расчете высоты пола необходимо учитывать все слои этих напольных конструкций: внизу — толщину выравнивающей стяжки, плиточного клея и плитки; вверху — толщина бревна, фанеры и паркета. В России со времен существования СССР высота этажа является регулируемой величиной. Обычно стандартная высота этажа — 2.8 или 3 м, реже 2,7 или 3,3 м, что позволяет спроектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяет легко входить на лестницы с размерами ступеней, соответствующими требованиям расчетная формула безопасности (рис. 4, таблица 2). Если высота вашего этажа отличается от стандартной и не кратна 3, то высоту ступенек необходимо рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высота всех подступенков была одинаковой. Лучше распределить ошибку расчета, возникающую в результате округления высот, на нижнюю ступеньку фриза, а остальные ступени марша сделать такой же высоты.

Ступени разной высоты приводят к конструкции лестницы травматической. Эта лестница становится особенно опасной при спуске ночью. Когда мы спускаемся по лестнице, мышечная память подсказывает нам, что ступенька должна быть. Вес тела переносится на ногу, а под ней нет ступенек … Она ниже! И всего два-три десятка миллиметров, а ножка была перекручена … и все равно хорошо, если бы не покатились по уши вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступенек допускается опускание уровня чистого пола верхней площади этажа несколько ниже уровня чистого пола остальных площадей. пол.Ворота лучше не делать, а сделать пол площади пола в виде ската, то есть наклонным. Подрезать высоту ступеней нужно всего за несколько миллиметров, так что уклон вряд ли будет очень заметным. Как вариант, если лестница ограждена стенами с дверями, перекрытия между этими комнатами можно сделать с небольшим порогом. Это решение всем хорошо известно: уровень полов в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах.Ноги здесь не ломаем — привыкли.

В таблице 1 на рисунке 3 приведены размеры ступеней для «уплотненных» лестниц, подходящих для загородных домов. Часто в планировках таких домов под лестницей оставляют настолько мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, у лестницы с высотой подступенка 200 мм ширина проступи составляет 250 мм. Взрослый человек не может опереться на такую ​​ступеньку полной ногой и ему приходится спускаться по лестнице боком или назад.В Таблице 2 на Рисунке 4 показаны размеры высоты подступенка для стандартной высоты этажа. Рассчитать ширину проступи по формулам безопасности не составит труда. Но есть еще один способ определения размера ступенек — графический.

Этот эргономичный метод основан на том, что человек, свободно делая шаг 620 мм по горизонтальной плоскости, так же легко может поднять ногу на высоту, равную только половине этой величины, то есть на 310 мм. Следовательно, если на горизонтальной оси графика (рис.5) нанесено известное количество деталей, равное каждой ступеньке (620 мм), а по вертикальной оси — равное высоте подъема ноги 310 мм, то такая конструкция позволяет получить размеры подъема и ширина ступеней для лестниц с любым уклоном. Для этого вам необходимо построить линию наклона вашей лестницы (известны ее высота и длина) и провести перпендикуляры в точках пересечения с сеткой графика. Это оптимальная высота и ширина ступеньки для данного уклона лестницы.Более того, вы можете воспользоваться этим методом и построить лестницу «своими руками». Например, установив шаг равный 600 и подъем соответственно 300 мм, или установив длину шага по своему усмотрению.

Лестница — один из главных атрибутов дома; он не только помогает легко перемещаться между этажами, но и служит основным предметом декора. К тому же правильный расчет этого элемента конструкции напрямую влияет на безопасность.Эта серия онлайн-калькуляторов удовлетворит любые ваши потребности. Поможет произвести точный расчет и учесть все детали. Вам останется только распечатать готовые рисунки.

Наши онлайн-калькуляторы с чертежами созданы для обычного человека, который хочет спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них ничего полезного. Составленные алгоритмы позволяют исключить ошибки при просчетах, а также максимально точно подготовить рабочие чертежи как деревянной, так и металлической лестницы.

Эти скрипты учитывают и помогают вычислить:

• прямые, поворотные, L- и P-образные лестницы;
• лестниц любых типоразмеров из металла, дерева и бетона;
• расчет лестницы с забежными ступенями на 90 и 180 градусов;
• все элементы конструкции, включая стрингеры, поручни, ступеньки, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функциональности, наш калькулятор лестницы на второй этаж в частном доме поможет вам в этом.Винтовые лестницы, винтовые, либо с гусиным шагом обычно делают из-за того, что места просто не хватает, а полноценную лестницу правильно разместить не удается.

Если у вас есть маленькие дети или пожилые люди, то вам лучше выбрать надежную и безопасную лестницу с площадкой. Оценивайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и пользуйтесь всем этим абсолютно бесплатно.

• Считайте угол наклона лестницы комфортным при ходьбе, обычно 30-40 °.При увеличении угла подъем становится затруднительным, особенно пожилым людям.
• Оптимальная высота ступеньки при ходьбе 15-20 сантиметров. Определитесь с этим значением, и вы поймете высоту подступенка.
• Ширина ступеней лестницы принимается в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупаемых ступеней, они обычно изготавливаются на заводе и имеют стандартную ширину 30 сантиметров.
• Вылет деревянных ступеней не более 5 см, так как спуск будет затруднен, а ширина ступеньки будет неудобной.
• Учитывать ширину пролетов и расстояние между ними, исходя из пожарной безопасности и удобства. Обычно для комфортного подъема одного человека требуется диапазон 90-120 см,

При расчете лестницы онлайн следуйте этим рекомендациям, ведь от этого напрямую зависят качество расчета и его точность, а также безопасность и комфорт в будущем.

Когда беретесь за такую ​​работу, как металлическая лестница своими руками, расчеты в этом деле крайне важны.С одной стороны, может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, но на практике при изготовлении лестницы может выявиться масса серьезных недочетов, которые невозможно исправить. . И тогда придется заново производить не только все расчеты, но и получившуюся конструкцию.

Довольно часто для таких задач, как расчет металлической лестницы используется программа, называемая калькулятором. Это значительно упрощает расчет параметров.Но, даже используя его, не забывайте, что технологию, по которой ведется расчет, лучше досконально освоить самостоятельно, чтобы иметь возможность контролировать и корректировать полученные данные, если они не полностью соответствуют существующим условиям. вашего помещения.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, а также конструкции и любого другого материала выполняется по специальным формулам, где используются основные параметры.

Перед тем, как приступить к расчетам, следует определиться с расположением конструкции в вашем доме, расположением лестницы и другими нюансами.

• Лучше всего, если ваша конструкция будет соединять именно те участки, где есть высокий уровень пешеходного движения. Например, вход на второй этаж лучше всего расположить рядом с коридором или коридором.
• Сооружения с одним или двумя пролетами займут довольно большую площадь. Поэтому установка такой лестницы в небольших помещениях нежелательна.Желательно установить винтовую лестницу или сборную, чтобы сэкономить место в небольшом помещении.

• Расчет металлической лестницы и ее размещение необходимо производить так, чтобы выход на второй этаж располагался в наиболее удобном месте. Невозможно, чтобы прямо над выходом была покатая крыша, как это бывает, если в вашем доме мансардный этаж, потому что ночью вы рискуете получить травму при подъеме по лестнице.

• В своей верхней части и в нижней части конструкция в обязательном порядке должна быть оборудована свободными площадками, минимальная ширина которых должна быть не менее 0.8 мес. Этот фактор существенно влияет на выбор места для размещения лестницы, ведь не в каждом помещении допускается установка крупногабаритных конструкций.

Примечание! Дополнительной опцией можно назвать использование раздвижной лестницы или конструкции откидного типа. Чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Расчет металлического каркаса лестницы — это первое, что вам нужно сделать.Конечно, с помощью современных калькуляторов можно намного быстрее спланировать свою конструкцию, но эффективность такого подхода ниже, так как программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• Подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы можете позволить себе сэкономить место и взять лестницу шириной всего 0,8 м. ;
• конструкция для второго этажа в гостиной должна иметь ширину не менее 1 м, если планируется парадная лестница с выходом из гостиной, то можно сделать каркас 1.Шириной 5 м при условии, что площадь вашего помещения позволяет установить такую ​​крупную конструкцию;
Двухмаршевые конструкции
• ставятся максимально близко, можно взять каркас шириной 0,75 м.

Теперь можно переходить к расчету параметра высоты конструкции.

Примечание! Этот показатель зависит от такого элемента общей структуры, как просвет. Поэтому в своих расчетах обязательно стоит отталкиваться от него.

При расчете высоты учитывайте:

• высоту подъема следует измерять от напольного покрытия на первом этаже до того же уровня на втором этаже;
• просвет, то есть расстояние от поверхности ступеньки до расположенного над ней препятствия сверху, как правило, таким препятствием может быть перекрытие верхнего этажа;
• Минимальный размер щели должен составлять 1,9 м и более, иначе придется поработать над расширением прохода на второй этаж или сделать конструкцию более плоской.

Примечание! Требования к размеру просвета для цокольных и чердачных лестниц не такие жесткие, так как такие конструкции используются очень редко.

Планировка ступеней и площадок

При расчете металлической лестницы платформу играет важную роль, поскольку она позволяет вносить небольшие корректировки в угол подъема.

Этот способ работает при следующих условиях:

• при одинаковом количестве ступеней, при равных параметрах и длине марша можно за счет этого элемента уменьшить угол подъема конструкции;
• используя простой вариант конструкции для облегчения ваших расчетов, вы можете рассматривать участок как большую ступеньку, и у вас есть возможность увеличить за счет этого лестничный марш;
• Наиболее оптимальное размещение участка строго посередине марша.

Примечание! Лестница требует более надежного и стабильного крепления, чем другие ступеньки.

Вы можете использовать специальные программы и приложения, которые помогут вам спроектировать и рассчитать лестницы.

Для таких целей подходят и бесплатные приложения, множество которых можно найти в Интернете.

Последним выполняется такой этап проектирования, как расчет ступеней металлической лестницы. Такие расчеты основаны на средней ширине человеческого шага, как правило, это 60-60.5 см. Формула, использованная для расчетов, выглядит так: Z + 2M = 60-60,5 см, где M — высота подступенка, а как Z — показатель ширины проступи.

Если обобщить параметры ступеней для типовых проектов, то высота примерно 15-20 см, а ширина 25-35 см.

Примечание! Не стоит намеренно увеличивать ширину проступи, так как такая лестница будет неудобной, и вы постоянно будете терять ступеньку.

Свес ступени тоже не следует делать слишком большим, 5 см будет достаточно.

Расчетные параметры винта

Для расчета винтовой металлической лестницы необходимо произвести базовые замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим для примера расчет лестницы с параметрами:

• ширина проема — 2 м;
• высота этажа — 2,5 м;
Угол закручивания
• — 2700.

Основные расчеты:

1. Диаметр всегда должен быть меньше ширины проема, поэтому в нашем случае он рассчитывается следующим образом: 2 м — 0,2 м = 1,8 м.
2. Для расчета длины ступеньки нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
3. Используя формулу L = 2ПR, можно рассчитать длину окружности. С нашими параметрами должно получиться: 2×3,14×0,9 = 5,65 м.

Примечание! Винтовую лестницу нельзя назвать замкнутой, поэтому результат умножается на 3/4 (эта цифра соответствует 2700).Итоговая длина лестницы — 4,24 м (внешний радиус). Если угол поворота 1800, то этот показатель делится пополам.

1. Расчетную длину лестницы можно рассчитать по показателю удобной линии движения, расположенной на расстоянии от центра — 2 / 3R. Расчеты выглядят так: 4,24 м x 2/3 = 2,83 м.
2. При высоте пола 2,5 м можно рассчитать количество ступенек (шаг 15-20 см).Формула: 250: 17 = 14,7.
3. Чтобы узнать точную высоту ступеньки, полученное ранее число (14,7) округляем до 15, и по формуле получаем: 250: 15 = 16,75 см.

Примечание! Если, посчитав точный показатель высоты ступеньки, вы не получите целое число, вы можете округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а с учетом этого просто сделать первая ступенька лестницы ниже.

Для этого выполняется расчет: 250-14х16.7 = 16,2 см.

Работа с калькулятором

Калькулятор для расчета металлической лестницы позволит рассчитать важнейшие параметры конструкций. Даже самое обычное приложение способно справиться с такой задачей. На первом этапе вам просто нужно ввести в программу все исходные данные.

Исходные данные включают:

• высоту вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в строении и ступеней на каждом из них;
• параметров ступени (протектор, свес и т. Д.).

В результате программа предоставит вам необходимый чертеж, на котором указаны все размеры, необходимые для изготовления лестницы.

Если не обойтись без качественной программы проектирования лестниц на русском языке. Есть хорошие варианты, но многие из них не русифицированы и неудобны в использовании. В зависимости от технической сложности проекта для расчетов используются профессиональные инженерные программы и простые утилиты.

Интерфейс программы для проектирования лестниц

Имеется набор инструментов для моделирования пролетов и трехмерных изображений лестничных конструкций.Чтобы выбрать необходимое программное обеспечение, нужно понимать достоинства и недостатки различных программных продуктов.

Профессиональные инженеры используют универсальные продукты в качестве программ для проектирования лестниц на русском языке. В проектных компаниях чаще всего используются: ArchiCad, AutoCad и Lira.

Помимо моделирования генерального проекта, программы позволяют выбрать необходимый для строительства материал, учесть его количество, рассчитать стоимость работ и подготовить техническую документацию.Поскольку каждая лестница требует индивидуального подхода, общие строительные программы идеально подходят для проектирования любого типа конструкции.

Они одинаково хорошо справляются с бетонными маршами. Для пользователя программное обеспечение непростое, требует определенных знаний и навыков.

Немного проще использовать SolidWorks. Программа предназначена для создания конструкций для промышленных объектов. Позволяет проектировать 3D модели любого уровня сложности, выдает конструкторскую документацию.Программа снабжена анимацией, проецирует возможности движения, падения, имеет разную степень прорисовки. SolidWorks упрощает проверку совмещения частей лестницы.
Если вы занимаетесь строительством лестниц профессионально, стоит освоить работу с такими инструментами. Но ради разового строительства неделями изучать сложные инженерные инструменты вряд ли целесообразно.

Программа для индивидуального проектирования лестниц

Специально для расчетов и моделирования частных структур были созданы инструменты, которые просты в использовании и, в конце концов, предлагают достаточно информации для производства работ.Такие программы для проектирования лестниц на русском языке не так уж и сложны в использовании. Освоить принципы работы сможет любой, кто знаком с графическими редакторами.

Читайте также

Чертежи лестницы на чердак

Специализированные программы проектирования

В состав специализированного ПО входят те программы, которые разработаны специально для строительства лестниц:

StairCon

Программа для проектирования лестниц, позволяющая быстро подготовить макет, оформить документацию для контроля производства работ и смету.Готовую лестницу можно просмотреть в 3D, отредактировать в любой момент. Для создания модели вам нужно всего лишь задать несколько параметров, остальные будут рассчитаны программой автоматически. Инструмент позволяет выгружать результаты в другие программы, такие как AutoCad, как полностью, так и подробно.

Компас Лестница

Compass Staircase используется для создания детализированных конструкций и нестандартных лестниц с забежными ступенями. Имеет большую библиотеку деталей и возможность их комбинировать. Программа позволяет подготовить чертежи в масштабе 1: 1.Скорость рисования макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время, затрачиваемое на индивидуальные проекты. Содержит угловые модели, винтовые, криволинейные и прямолинейные лестницы.

Wagemeyer GmbH

Удобная и незамысловатая программа для проектирования лестниц с детальной проработкой элементов. Предоставляет возможность отображать изображение для 3D-презентации.Предоставляет полную смету проекта.

Программа предназначена для нескольких типов лестниц: стальных, винтовых, деревянных. Кроме того, можно смоделировать варианты установки перил и ступенек на существующие конструкции из любого материала: бетона, стали, дерева, камня.
Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, связанных с нарушением строительных норм, программа их выделяет. Возможна печать каждой детали отдельно для ее изготовления.

SEMA

Программа используется как для работы с шаблонами, так и с индивидуальными проектами.

Оптимизирует расчет конструкций на подъем, высоту пролета. Расчеты производятся автоматически на основе указанного a. Подходит для всех типов лестниц. Программа удобна для визуализации планировки в условиях строительного проекта.

SEMA — один из самых сложных пользовательских продуктов для изучения. Все вышеперечисленные программы хорошо подходят для изготовления лестниц по индивидуальному заказу, особенно при использовании станков с числовым программным управлением.

Специализированное и инженерное программное обеспечение предоставляется по лицензии и не распространяется бесплатно. На видео показан процесс строительства лестницы в SEMA.

Расчет межэтажной лестницы. Программа для проектирования лестницы на второй этаж. Правило

Как будто не воображение строило внешний вид лестницы, рассчитать ее конструкцию с учетом требуемого типа и нагрузки — задача совершенно другого класса сложности.В этом случае хорошо помогают всевозможные калькуляторы и программы для проектирования лестниц, о них мы сегодня расскажем и расскажем.

PRO100 — Простая визуализация

Практически любую лестницу, какой бы сложной она ни была, можно представить как сочетание более простых ступенек, виноватых, перил и подступенков — иными словами. Поэтому над проектом лестницы будут максимально просто мастера, имеющие опыт работы в программах создания мебели. Ну для этих целей не подходит работа про100: в ней можно набросать конструкцию простейшей лестницы за 30-40 минут, даже новичку в этой программе легко освоиться.

Конечно, мебельные программы работают в основном с примитивами — деталями в форме параллелепипеда. Вывести резные поручни и стойки особой формы и других художественных размеров бывает довольно сложно. Но если ставится цель определить общие параметры, такие как высота, количество и расположение ступеней, то средств мебели и программ общего назначения для трехмерного моделирования будет более чем достаточно.

Конечно, нельзя, если вы беретесь за самостоятельную компиляцию проекта, воплощением которого в жизнь будет заниматься другой мастер.Необходимо обращать внимание на детали и, в конечном итоге, заказчик получает именно то, что смог изобразить, но не более того.

Основным минусом Pro100 (как и большинства мебельных «дизайнеров») можно назвать отсутствие какой-либо автоматики для работы с лестницей. Нет возможности, например, указать размеры пролета, шага и высоту ступенек, поэтому все работы выполняются с нуля. Однако для большинства любительских проектов вполне достаточно стандартных инструментов для манипулирования объектами: объединения в группы, копирования, перемещения и прочего с ними.

Следует согласовать, что целью конструкции лестницы может быть задано либо только общее представление о конструкции и основных параметрах, либо комплексная визуализация со всеми завитками и нитками, формой заточки и деталями скрепление всех элементов в одно красивое цельное изделие. В последнем случае необходимо иметь практический опыт работы с лестницей, иначе проект может быть не реализован в принципе.

Онлайн-сервисы для чертежей

Начать знакомство с программами для проектирования лестниц следует из всевозможных онлайн-сервисов и калькуляторов.Их возможности сильно ограничены веб-платформой: хотя есть способы проводить детальные расчеты и качественно визуализировать продукт «не выходя из интернета», разработка такого ПО обходится слишком дорого и практически никогда не оправдывается.

Тем не менее, у таких программ есть один плюс: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а проводить предварительные расчеты на ходу. Один из популярных сайтов LESENKA.com предлагает схематическое изображение лестницы — план и разрез ступеней — в соответствии с введенным вами набором параметров.Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых односкатных и винтовых, так и с площадками, и с обгонными ступенями.

Еще один популярный сайт — LascalaGrande.ru. Здесь нет свободного ввода параметров, но форма параметризации «умная» и наиболее приемлемые варианты выбора пользователя. Есть возможность выбрать один из шести типов лестниц (включая многочасовую, поворотную и сложную форму ступеней), а также рассчитать ограждения и балюстрады, получив чертеж с основными размерами и изометрическим эскизом.Сайт Stairshop.ru — это практически полный аналог предыдущего, но имеет редкую возможность трехмерного обзора проектируемой лестницы, хотя и с очень примитивным качеством отображения.

Сайты такого типа обладают рядом приятных особенностей. Большинство из них принадлежат компаниям, профессионально занимающимся изготовлением и установкой лестниц. Таким образом, можно ознакомиться с фотогалереей готовой продукции и приблизительно оценить стоимость проекта.

Рабочие функции в Staircon

Средства для онлайн-дизайна сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном. Если вам нужен более индивидуальный подход, вам придется использовать либо программы САПР (Autodesk, Sketchup), либо обратить внимание на специализированное программное обеспечение.

Staircon — очень и очень хороший вариант даже для одноразового использования. Несмотря на обилие функций, этого продукта достаточно для изучения, даже при использовании нежелательной версии. Почти в каждом окне настройки есть небольшой предварительный просмотр, где четко отображается характер внесенных изменений, плюс все настраиваемые параметры сразу применяются к основной сцене.Все работы ведутся по параметризации либо лестницы в целом, либо отдельных участков и пролетов, либо всей каждой ступени в отдельности.

Программа имеет три основных типа: генеральный план, эскиз и трехмерная модель. Последовательно переходя от одного к другому, пользователь настраивает сначала параметры кармана лестницы, затем общую конфигурацию лестницы, для которой существует несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как заборы или поручни, и выбором материалов (в том числе металла и стекла).

В результате пользователь получает конструкторскую документацию, список деталей и материалов или рендер визуальной сцены вполне приемлемого качества.

Расчет физико-механических параметров

Многих интересует вопрос: как выполнить расчет лестницы на нагрузку. При ближайшем знакомстве с Staircon и подобными средствами выясняется, что расчет технических параметров на нагрузку уже встроен в программу недропользования, и она просто не предлагает использовать разделы материалов и конструктивное исполнение узлов, которые делают не соответствует хотя бы среднему уровню прохождения.

Как и у всех, здесь может понадобиться индивидуальный расчет, особенно при креплении ступеней к стене только с одной стороны, при работе с лестницами на подвесах или расчете бетонных створок с большой собственной массой.

К сожалению, эти расчеты придется производить вручную: как бы идеально ни было идеально, не полагайтесь на стандартные алгоритмы. Никакими конструктивными средствами нельзя учесть несущую способность стен, а также прочность отдельных материалов для исполнения самой лестницы.

Стоит ли изучать САПР и 3D моделирование

Если у вас нет опыта разработки в AutoCAD или 3DS MAX, обращать внимание на программу этого класса только для проектирования лестниц не стоит. Единственное исключение — когда нужно создать действительно качественную визуализацию или ввести лестницу в общий план визуализации, что в любительской практике достаточно редко.

Но если вы уже знакомы с программой для трехмерного моделирования и изготовления чертежей, то знакомство со специальным программным обеспечением для лестниц может превратиться в напрасную трату времени.Как мы уже говорили, программы САПР не умеют размещать ступени на одинаковом расстоянии или автоматически настраивать линию ограждений при изменении конфигурации пролета.

Однако на самом деле такие возможности необходимы только при разработке очень больших проектов. В остальных случаях можно использовать стандартные средства привязки и группировки или найти подходящий плагин для работы с лестницей.

Жители любого двухэтажного дома хотят, чтобы он был красивым и стильным.Но помимо этого он должен быть удобным и практичным. Ведь именно по лестнице жителям нужно несколько раз в день подниматься и спускаться. А чтобы он был максимально удобным и функциональным, нужно правильно рассчитать его планировку.

Типы лестниц

На сегодняшний день существует множество конфигураций лестниц:

• Винт;
• Комбинированный;
• На балки и прочее.

Кроме того, лестницы делятся по материалам, из которых они сделаны:

Деревянные лестницы

Самыми популярными среди жителей считаются деревянные лестницы.Они способны создать красивую обстановку в комнате и наполнить дом уютом.

Кроме того, деревянные лестницы очень прочные и долговечные. Также отличаются высоким уровнем устойчивости к внешним факторам.

Древесные породы, которые наиболее распространены при изготовлении лестниц благодаря своей надежности, прочности и долгому сроку службы:

При желании, сэкономить, можно обратиться для строительства лестниц из сосны, но стоит отметить, что это дерево не такое прочное, как указанное выше, и на него могут повлиять внешние факторы.

Металлические лестницы

Этот материал также популярен для изготовления лестниц. Одним из главных преимуществ такой конструкции является то, что при возведении металлической лестницы есть возможность комбинировать ее с другими материалами, например, деревом. К тому же такую ​​конструкцию сделать намного проще, чем деревянную лестницу.

Для производства потребуются следующие комплектующие:

• Металлический профиль;
• Листы металлические разной толщины;
• Трубы;
• Арматура.

Конструкции из стали отличаются своими положительными характеристиками:

• высокая надежность и долговечность;
• функциональность, практичность и уникальный дизайн;
• сравнительно невысокая стоимость, быстрое изготовление и установка привлекают внимание потребителей.
• Конструкцию из металла красить не нужно, соответственно дополнительных затрат нет.

Винтовая лестница

Такие конструкции своей воздушной изогнутостью украсят любой интерьер.Одним из преимуществ винтовой лестницы считается ее компактность, поэтому вам не придется занимать много места в доме.

Кроме того, он призван быть максимально декоративным и стильным. Такую лестницу легко заметить, ведь она легко выделяется даже в богатом интерьере.

Винтовые лестницы делятся на:

• Конструкции, прикрепленные к центральной оси;
• Дизайны на костюмах;
• Лестница на репетитора.

Как произвести расчет лестницы?

Для начала нужно выбрать место, где будет располагаться конструкция. Также необходимо определиться с выбором самой лестницы. Здесь главные критерии — практичность, функциональные качества и наличие пустого пространства вокруг этой конструкции. Расположение стен также является одним из критериев при выборе лестницы.

Чтобы произвести расчет лестничной конструкции, стоит также обратить внимание на дизайн самой конструкции.Для этого нужно точно знать, сколько у него ширина — от 1,5 до 3 метров. Стоит отметить, что ширина лестницы должна равняться расстоянию марша, который к ней примыкает. Высота всех ступеней должна быть одинаковой величины и не иметь изгибов.

Параметры, которые необходимо знать при расчете лестницы:

• Высота ступеней;
• Ширина ступеней;
• Лестница наклонная;
• Перила и заборы;
• Ломпцевая часть лестницы.

Какими должны быть характеристики ступеней

1. Одним из параметров расчета лестницы является высота ступеней. Их характеристики зависят от формы и геометрии будущей лестницы и наибольшей высоты лестницы.
2. Уклон лестницы и расстояние от забора до стены Также необходимо правильно рассчитать.
3. Ширина пространства между перилами — называется шириной марша.Его среднее значение — 90 см. Но если с одной стороны перила, а с другой стены, то величина марша достигает 110 см.
4. Это расстояние обычное или чистое. Чистовая ширина — это величина лестницы без заборов.
5. Марш на всю лестницу должен иметь такие же показания.
6. Еще стоит рассчитать ширину ступеней. Как правило, их ширина должна иметь одинаковые расстояния с шириной марша.

Расчет наклона лестницы

В случаях, когда угол наклона составляет порядка 30-35 градусов, это считается идеальным случаем. Но если этот угол изменить, то можно применить лестницу для других целей.

Расчет ступеней

От того, насколько высоко расположены ступеньки для облегчения ходьбы по площадке. Обычно высота подступенков 15-18 см. Если сделать высоту побольше, то подниматься и спускаться будет довольно тяжело и неудобно.

Оптимальной считается глубина ступени, если она составляет примерно 30 см. Его можно рассчитать по формуле:

2c + d = 60 — 64 см

• ОТ — стоимость подступенков;
• D. — ширина ступеней;
• 60–64 — Примерная длина шага.

Также изготавливаются лестницы, ступени которых визуально нависают друг над другом. Делается это в небольших помещениях, чтобы уменьшить место.Такая лестница приобретает легкий и красивый вид.

1. Для правильного расчета геометрии лестницы И еще немаловажным посредникам следует учесть, что дистанция всей конструкции, которая находится в марше, должна быть длинной не менее полутора метров. Это примерно два человеческих шага. Ширина лестничного марша должна совпадать с шириной ступеней.
2. Для расчета перил и ограждения нужно Знать их характеристики.Примерная высота перил — около 90 см, а если конструкция винтовая — то 110 см. Расстояние между самими рельсами должно быть не более 13 см. Такая ширина обусловлена ​​отсутствием риска застрять между перилами частей тела.
3. Эта ширина также влияет на безопасность Вся конструкция лестницы при ее эксплуатации. Именно от ширины БАЛАЗИНА зависит устойчивость всей лестницы, соответственно, чем больше ширина, тем меньше будет устойчивость, и тем меньше будет безопасность конструкции.

Как рассчитать лестницу поворотного типа?

Перед тем, как приступить к возведению поворотной лестницы, необходимо изучить все ее качества и отличия от простой.

Для правильного расчета лестницы поворотной модификации необходимо знать необходимые параметры:

• Длина и высота всей конструкции;
• Количество простых шагов;
• Количество шагов поворота.

Обычно количество поворотных ступеней ограничено тремя штуками.

Расчет лестницы со ступеньками ступенчатого типа

Помимо простых ступеней при изготовлении лестницы, колья стали применять ступеньки ступенчатого типа. Перед тем, как приступить к расчету лестницы, необходимо определиться с расположением беговых ступеней.

Также при расчетах необходимо учитывать некоторые технические особенности:

• Наименьшая ширина сцены не должна быть меньше сорока сантиметров;
• Наименьший радиус кривизны — тридцать сантиметров;
• Для обеспечения безопасных условий для ходьбы линия проезда по всей лестнице должна быть ровной со всеми маршами;
• Ширина ступеней взлетно-посадочного типа может быть от двадцати сантиметров и шире.

Расчет стоимости деревянной лестницы

Для проведения расчета необходимо определить необходимые параметры:

• Материал для ее изготовления. Это может быть дуб, сосна, ясень и другие.
• Высота лестницы — то есть расстояние от нижнего этажа до пола верхнего этажа. Расчет необходимо вести в миллиметрах.
• Ширина подъезда. Также в миллиметрах.
• Вид на лестницу. Можно выбрать прямой, винтовой, со ступенями обкатного типа и другие.
• Определите, обработаны ли материалы лаком или краской, будут ли стояки присутствовать.
• Измерьте длину дополнительных ограждений — Perill. Расчет ведется в миллиметрах.

Итак, допустим, хозяин решил соорудить деревянную лестницу со ступенями ступенчатой ​​формы под углом 90 градусов. Материал был выбран — дуб. Высота лестницы 3000 мм, ширина лестницы 1500 мм.

Поскольку предполагаемая лестница будет в середине комнаты, забор или перила будут применены с обеих сторон конструкции. Итак, длина перил составит 6000 мм. Также будут установлены подходы, использована лакировка и тонировка. По образцам и желанию заказчика подбирается необходимый цвет.

В результате после всех расчетов ориентировочная стоимость строительства такой лестницы будет оценена в 360250 рублей.

Дополнительно необходимо будет учесть стоимость доставки и монтажа лестницы.

Заключение

Перед тем, как построить лестницу, металлическую или деревянную, нужно потратить огромное количество времени на расчеты. И несмотря на то, что это кажется довольно простым делом — относиться к нему несерьезно не стоит. На самом деле лестница — это довольно сложная конструкция, где необходимо продумывать каждую деталь и каждый узел. Кроме того, необходимо будет учитывать его практические и функциональные особенности, а также декоративные функции.

Любая лестница должна соответствовать определенным правилам, чтобы она была безопасной и в то же время удобной.Поэтому очень внимательно и ответственно относитесь ко всем проектным расчетам. Если организовать его очень грамотно и с соблюдением всех правил техники, он прослужит долго и будет радовать глаз.

Конструктивные особенности

1. Movie — Отличается надежностью настройки и простотой исполнения. Дизайн может быть представлен одним или несколькими маршами. Для соблюдения эргономических требований каждый марш должен содержать не более 16 этапов.В некоторых случаях для уменьшения размеров конструкции используют марш на 90 или 180 градусов.

Основные требования

Расчет лестницы на второй этаж следует начинать с выбора места для оформления и ознакомления с индивидуальными особенностями пространства. На начальном этапе следует учитывать следующие параметры:

1. размах лестничной клетки;

Как рассчитать лестницу на второй этаж, чтобы она соответствовала всем требованиям? Каждый строитель должен понимать, что размеры ступеней должны быть одинаковыми, допускаются только минимальные отличия, не более 1 см.Высота ступеней — важная характеристика, от которой зависит комфорт подъема и спуска всех жильцов дома. Чаще всего этот показатель колеблется от 14 до 20 см. Оптимальная глубина ступеней 30-32 см.

Для определения ширины лестницы можно взять за основу ширину марша (минимум 0,9 м). Угол наклона — еще один показатель, определяющий безопасность лестничного марша. Считается, что угол наклона должен быть не более 37 градусов.Этому показателю должны следовать все домовладельцы, особенно если в семье есть маленькие дети и пожилые люди.

Правильный расчет лестницы подразумевает наличие заборов и перил, опять же для обеспечения необходимой безопасности. В рамках расчетов необходимо определить следующие параметры:

Оптимальная ширина перил 100 мм, этого вполне достаточно для комфортной работы как взрослых, так и детей. Перила лучше расположить на высоте 900 мм, из этого следует, что высота балясин будет 800 мм.Длина идентична длине лестницы и особенностям ее конфигурации.

Типовые проекты

Если вы начинающий строитель, не представляете, как правильно рассчитать лестницу на второй этаж, рассмотрите возможность использования типовых проектов. Типовой проект лестницы подразумевает наличие каких-то общепринятых стандартов, благодаря которым конструкция может быть возведена в доме практически любой планировки и дизайна.

Проектная документация ответит на основные вопросы домовладельцев, например, как рассчитать дом, где разместить лестницу, какую разновидность выбрать.Если ваш дом уникален, вам так и не удалось найти ни одного подходящего проекта, прибегните к помощи профессионалов, которые легко произведут необходимые замеры, осмотрят помещение, после чего подготовят индивидуальный проект будущих межэтажных коммуникаций.

Технология производства

Если вы планируете построить лестницу без привлечения специалистов, советуем обратить внимание на простую конструкцию. Лестница на космос — идеальный вариант для новичка.Причем, лучше в качестве куриера, то есть опорной балки, использовать дерево: работать с ним достаточно просто, не нужно будет использовать профессиональное оборудование и наличие сварочных навыков. И, конечно же, лестница из натурального массива — полноценное украшение любого интерьера.

Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция была безопасной, а также создавались комфортные условия для передвижения по ней.Для этого на второй этаж рассчитывается деревянная лестница, которая мало чем отличается от расчета металлической или бетонной конструкции. Его правильность зависит от многих факторов, но прежде всего это знания и опыт, умение ориентироваться в нормах, прописанных в СНиП и ГОСТ.

Основные конструкции деревянных лестниц

• опорные балки, которые являются ограждениями или усилителями;
• опорная стойка для винтовых конструкций;
• ступеней, элементы которых торцевые и подступенки;
• перил, состоящих из балок и перил.

Оттяжки располагаются по бокам лестницы и прикрываются концами ступеней, которые вставляются между опорными балками с последующей фиксацией. Светящиеся подступенками как бы вплетены в лестницу. Если говорить о косере, то поверх него укладываются ступеньки. Стражей в составе лестницы не может быть больше двух, а косомров в зависимости от ширины марша и его конструктивных особенностей можно встретить от одного до трех или четырех (основных и промежуточных).

Прибран к горизонтальной части ступени, а подступенок — вертикальный. Вторая составляющая этапа в дизайне может отсутствовать. Перила служат для поддержки и безопасности поднимающегося или спускающегося человека.

Расчет деревянной лестницы на второй этаж зависит от ее внешнего вида и конструктивных особенностей, и лестницы делятся на две основные группы:

• криволинейные, включая винтовые и габаритные ступени;
• марсемен — прямые, с промежуточными или поворотными столами, а также без них.

Какая лестница будет установлена, определяется, исходя из размеров помещения, размеров лестничного проема и стилевого решения.

Как рассчитать

Для начала необходимо уточнить, в каком месте находится лестница, и произвести необходимые замеры. Для этого определите:

• высота этажа между уровнями чистого этажа;
• длина участка, отведенного под установку лестничной клетки;
• габаритов лестницы.

От этих параметров зависит разнообразие лестницы. Небольшие размеры проема и площадь, предназначенная для его установки, диктуют необходимость устройства винтовой лестницы, но в этом случае расчеты будут затруднены. Поэтому рассмотрим самый простой вариант — расчет лестницы на косомах с одним маршем.

На первом этапе рассчитываются лестницы — их количество и размеры. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы.Для определения количества ступеней его показатель разбивается на оценочный подход. Его рекомендуемая высота составляет 15-18 см, хотя стандарты позволяют уменьшить этот размер до 12 см или увеличить до 20 см. Цифра, полученная в результате деления, округляется. Это расчетное количество шагов.

Следует отметить, что в одном марше может быть не менее трех и более 18 ступеней. При получении большей цифры лестницу лучше будет разорвать на два-три марша, а между ними предусмотреть промежуточные или поворотные площадки.

Окончательно определившись с количеством шагов, вы можете рассчитать фактические подходы. Для этого высота лестницы делится на количество подъемников. Результат — примерная высота сцены.

Важно знать, что размер высоты и глубины ступеней должен быть одинаковым в пределах одного марша. Это сделано для того, чтобы ступенька не сбивалась при перемещении человека по лестнице.

На втором этапе торчит на ширину (или глубину) липучку.В регламенте разрешены их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения этого параметра используется формула расчета ступеней лестницы, в которой указано, что используется сумма высоты (H) и глубины (B). Шаги в плане должны быть 47 см.

Полученный результат также округляется и принимается за основу, если он удовлетворяет оптимальным размерам.

Длина лестницы

Рассчитать длину марша лестницы достаточно просто.Для этого рассчитывается количество ступеней в марше, рассчитанное ранее, и их расчетная ширина (или глубина). Эти показатели просто умножаются друг на друга.

Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточные площадки или беговые ступеньки.

Важную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью сцены и нижней частью потолочной конструкции, которая находится перед лестницей.Расстояние по вертикали здесь должно быть более 1,90-2,00 метра, чтобы поднимающийся или спускающийся высокорослый человек не мог случайно получить травму.

Доставим на расчет деревянную лестницу со всей ответственностью. Грамотный дизайн и соблюдение технологии монтажа обеспечат оптимальные условия для его эксплуатации.

Лестницы на второй этаж встречаются не только в коттеджах, но и в двухуровневых городских квартирах. Грамотно их установка во многом зависит от правильности определения размеров ступеней и уклона лестничного марша.Главное — определиться с местом расположения лестницы и произвести необходимый расчет.

Для двухэтажного дома или многоуровневой квартиры очень важно правильно подобрать лестницу на второй этаж. В статье рассказывается об основных типах лестниц в жилых домах, рассматриваются основные материалы, из которых они изготовлены, даются краткие рекомендации по расчету количества и высоты ступеней.

Зачастую индивидуальный заказ лестницы — это не ценообразование собственника, а конструктивная или стилистическая необходимость.Владельцы частных домов, уставшие от типовых квартир, строят дачные дома по нестандартным проектам, поэтому лестницу нужно делать, исходя из конкретных размеров помещения.

Расчет деревянной лестницы на второй этаж — важные моменты

Любое многоуровневое помещение оборудовано лестницей.Надо сказать, что эти элементы были построены еще в далеком прошлом. Так, например, рецепты строительства лестницы можно найти в древнеегипетских письмах. Сегодня у строителей достаточно большой практический опыт возведения этих малых архитектурных форм. Подробно рассмотрим, как сделать лестницу на второй этаж. В статье будут представлены некоторые стандарты, а также рассмотрены методы расчета необходимых параметров.

Какие параметры включены?

Лестница на второй этаж может быть разной формы.Однако в основу любого плана должны быть заложены оптимальные габариты марша. Правильно подобранные размеры создадут комфорт и удобство при спуске и подъеме. Безусловно, наиболее приемлемым вариантом можно считать просторную и пологую лестницу. Но, как правило, обстоятельства диктуют ряд ограничений по выбору основных параметров. К ним, в частности, относятся высота, ширина и общее количество ступеней, угол наклона, высота подъема, тип конструкции и ее площадь в единицах.Все эти параметры невозможно определить независимо друг от друга, поскольку они являются взаимосвязанными элементами. Так, например, площадь в плане задается углом наклона и высотой подъема.

Максимальная высота этого элемента считается 220 мм. В процессе проектирования обычной (незамысловатой) лестницы из дерева на кососе необходимо замерить высоту от пола на нижнем этаже до пола на верхнем. В далеком 1672 году инженер и архитектор из Франции Блондез предложил соотношение:

В нем для среднего шага принято значение S.Этот показатель находится в пределах 600-640 мм. С учетом этого формулу можно преобразовать в следующее неравенство:

Приемлемым с практической точки зрения нижним результатом ступени ступени будет: а = 400 мм, Н = 120 мм, уклон — 17 градусов. Если угол меньше, конструкция будет иметь форму пандуса (обычная наклонная площадка). Верхнее оптимальное значение будет: a = 200 мм, H = 220 мм, уклон — 48 градусов. Но в этих пределах это не самая удобная конструкция.По такой лестнице будет удобно двигаться только лицом к ступенькам. Как известно, спуск опаснее подъема. Следовательно, удобство движения нужно оценивать по отношению к движению вниз.

Лестница на второй этаж может быть спроектирована разных размеров. Рассмотрим несколько вариантов. Высоту между этажами примем H = 3050 мм. Далее необходимо определить подъем ступенек (h). Это делается делением H на вероятное число.Возможные варианты:

• С 19 линиями: H = H / n = 3050/19 = 160,5 мм.
• В 18: h будет равно 3050 разделенному на 18. Получится 169,4 мм.
• При 17: H равно 3050 разделенному на 17. В результате будет получено 179,4 мм.

Затем берется линия обводки: и = 5 м. Его длина не должна быть меньше значения высоты между этажами (H). В противном случае лестница получится крутой. В этом примере A (5000)> H (3050).Для n = 18 А (занимают) = 5000 / (n — 1). Получаем в результате 294 мм. (n — 1) — допустимое количество шагов, уменьшенное на единицу. Почему именно какое значение? Это становится понятным, если учесть, что первая ступень находится на уровне пола. Далее следует рассчитать размер шага по формуле Блонда, приведенной выше: 169 х 2 + 294 = 632 (мм). Если вспомнить диапазон значений 600-640 мм, становится понятно, что параметр лежит в допустимых пределах для средней ступени человека.Это так определяется высотой подступенка и шириной палки для комфортного передвижения. Однако этих данных недостаточно для установки безопасной и удобной лестницы.

Линии хода и марш

При проектировании учитывается так называемая горизонтальная проекция предполагаемого движения человека по ступенькам. Этот параметр показывает, попросту говоря, линию курса (а). Отходит от внутренней границы лестницы на расстояние от 300 до 500 мм.Этот усредненный размер определяет удобство использования поручня. Взрослые будут дальше от перил, а дети соответственно ближе. В некоторых случаях этим размером пренебрегают. Например, прямым маршем. В этом случае края ступенек будут параллельны. Если за ширину лестницы принять 1000 миллиметров, то (линия) совпадает со средней линией марша. Если размер больше указанного значения, произойдет смещение. В частности, линейка переместится на поручень.Далее следует взять отвес и мел. Используя эти нетвердые инструменты, вам нужно нанести ориентировочную линию (или несколько) штрихов. На полу нужно рисовать. Размер следует зафиксировать рулеткой и соотнести с высотой лестницы. Если линия обводки равна 1,7 раза, наклон будет 30 градусов. Тогда значение и следует разделить на (n — 1) применительно к каждому предполагаемому выбору этапов.

Ширина Марша

Чтобы построить лестницу на второй этаж так, чтобы по ней было удобно двигаться, необходимо учесть ряд важных моментов.Одним из них считается ширина марша. Этот показатель определяется в соответствии с пропускной способностью конструкции. Другими словами, параметр устанавливает, сколько человек может занять место в минуту в самом узком месте лестницы, и обеспечивает комфортное передвижение взрослого человека. Нормы строительства для внутриварных конструкций определяют это значение MIN на уровне 9000 мм. Этот размер равен расстоянию от внешнего края лестницы до стены или между перилами справа и слева.Для домов повышенной комфортности этот показатель находится в пределах 12 500–16 000 мм.

Угол подъема

В строительной практике этот показатель, как правило, находится в пределах 20-50 градусов. Оптимальным вариантом считается угол 30-45˚. Выбор показателя определяет запас на расстоянии (критической высоте) не менее 2000 мм от любой из ступеней до потолка или какого-либо выступающего элемента конструкции (парапета, балок и т. Д.).

Изготовление лестницы на второй этаж осуществляется в соответствии с общепринятыми стандартами.Ступени приглашения имеют следующие размеры: H 220x400x1400, R 200 и H 220x400x1200, R200. Элементы изготавливаются с регулировкой (цоколем) R 12,5. Расчет длительной треугольной ступени проводится аналогично прямоугольной. Впоследствии из него вырезали нужную форму. Рекомендуется заказывать прямоугольные элементы, так как стоимость будет такой же, а обрезка может пригодиться. Большие ступени можно сделать из мебельного щита размерами 38х1000х1000, 38х1200х1200, 38х1100х1100, 38х700х1500, 38х500х1500, 38х500х2000, 38х400х2000 миллиметров.Их используют для обустройства лестничных клеток. Подступенки изготавливаются толщиной 18 мм. Ширина элементов 120 или 180 мм. Длина может быть от 900 до 1400 мм. Облицовочная доска имеет толщину 18 мм. Размеры этих элементов: 350×3500, 350×3000, 350×2500, 350×2000, 350×1500, 350 x 1000, 300 x 2000, 200 x 2000 мм. Для возведения лестницы нужен ГРМ сечением 100 * 100 или 80 * 80 мм. Выпускаются детали 3000, 2500, 2000, 2200 мм.

Делаем лестницу на второй этаж

Прежде всего, должен быть нарисован рисунок.В нем нужно указать все размеры предполагаемой конструкции. Перед тем, как сделать лестницу на второй этаж, следует произвести замеры. Логично, что за высоту конструкции нужно брать расстояние между этажами. Чтобы правильно рассчитать лестницу на второй этаж, необходимо прикинуть количество ступенек. Эти элементы различаются горизонтальной плоскостью (расположение) и вертикальной (стояки). Последняя высота подъемника. Элементы могут быть как с подступенком, так и без него. Рассчитать лестницу на второй этаж в целом несложно.Начните лучше с расчета оптимальной высоты ступенек. Как показывает практика, наиболее приемлемый размер находится в пределах 150-200 мм. Вы можете, например, взять последнее значение. Допустим, высота между этажами 2700 мм. Делим на 200. В итоге получаем 13 шагов. Согласно СНиП для общественных и жилых помещений ширина липучки устанавливается в 30, а высота Днтывенок — 14,8 см.

Дизайн

Перед тем, как сделать лестницу на второй этаж, следует разместить конструкцию на полу.Это сделано для того, чтобы стало понятно, как он будет размещен в комнате. За ширину липучки берется 250 мм (размер может быть любым из диапазона 250-300 мм). Эта величина умножается на 13 шагов. Размер выступа в итоге будет 3250 мм. В последнюю очередь перед тем, как сделать лестницу на второй этаж, рассчитывается ее длина. Для этого воспользуйтесь теоремой Пифагора. Высота будет соответствовать квадрату сложенных квадратов катетов в прямоугольном треугольнике. В итоге получаем 3260 мм.

Поскольку мы строим лестницу на второй этаж с таким расчетом, чтобы перемещаться по ней было удобно всем членам семьи, следует со всей тщательностью подходить к созданию всех ее элементов. Для Косомрова понадобится отрезок 140 * 60 мм. Из досок толщиной 30-40 мм делают 13 ступеней. Подступенки будут тоньше. К ним подходят доски, толщина которых порядка 25-30 мм. В соответствии с размерами помещения определяется длина сцены.Выделяя лестницу, необходимо учитывать, что на площадке шириной менее метра могут возникнуть некоторые неудобства при сборке и последующей эксплуатации.

Препарат

Перед тем, как сделать лестницу на второй этаж, рекомендуется тщательно проверить все размеры, наличие необходимых элементов и инструментов. Все предметы непосредственно перед началом работы следует протереть шкуркой. Особое внимание следует уделить торцевым поверхностям.Соединение деталей будет осуществляться саморезами из нержавеющей стали. Перед стыковкой следует промазать поверхность деталей из ПВА «бустилатом». После сборки элементы покрываются трауром. Дождавшись его высыхания, следует покрыть детали водостойким прозрачным лаком в несколько слоев. Наносить Олиф рекомендуется до начала сборки. Чтобы уберечь элементы от пропитки и лака, их следует заклеить малярным скотчем. По вопросам проектирования и сборки рекомендуется проконсультироваться с опытным мастером, так как сделать лестницу на второй этаж, не обладая определенными навыками, будет довольно проблематично.

Оригинальное решение

В последнее время популярны винтовые лестницы. В целом такая конструкция может занимать не более двух квадратных метров. Если сравнить размер со стандартной маршевой лестницей, то экономия места очень ощутима. Однако для комфортного передвижения в любом случае необходимо определить оптимальную ширину ступеней и высоту подъемника. Винтовые лестницы на второй этаж считаются достаточно экономичными. Так как у них не так много места, как у марша, и есть свои особенности, материала на их строительство требуется в несколько раз меньше.

Оптимальные размеры

Для комфортного передвижения ширина конструкции должна быть в пределах 0,8-0,9 м. За высоту можно взять 3 метра. Конструкция должна обеспечивать центральную опору. Его диаметр — 0,2 м. С чего начать расчеты? В первую очередь следует рассчитать диаметр лестницы. Как это сделать? Размер соответствует величине ширины пролета, увеличенного вдвое, и диаметру средней (центральной) стойки. В цифрах это выглядит так: 0,9 х 2 + 0.2. Получается 2 м. Поднимаясь по лестнице, человек, как правило, держится примерно за центр пролета. Другими словами, это линия, проходящая через середину ступенек. Далее необходимо рассчитать радиус подъема. В цифрах это выглядит так: 0,45 + 0,1. Желаемый размер — добавление 1/2 длины сцены и радиуса опоры. Получаем в результате 0,55 м. Для винтовой лестницы оптимальной будет небольшая глубина заклеивания средней опоры, увеличивающаяся в направлении от центра.Для расчетов возьмите усредненное значение. Он будет равен 22 см. У лестницы может быть несколько поворотов, нужно рассчитать количество ступенек для каждого из них. Для этого длина траектории движения человека делится на усредненную ширину элемента. Делается это по формуле нахождения длины окружности — L = 2 πr. В цифрах это выглядит так: 2 х 3,14 х 0,55: 0,22. Полученный результат — 15,7 — следует округлить в меньшую сторону — до 15. Это количество ступенек.

Как сделать дизайн эргономичным?

Каждый виток лестницы должен быть соответствующей высоты и спроектирован таким образом, чтобы никто не задевал верхнюю часть ступеней во время подъема. Если взять средний рост человека 180 см, к этому числу необходимо прибавить примерно 15-20 см («для спокойствия»). Так получается, например, 195 см. Это расстояние между 1-м и последним шагом поворота. Эти 195 см следует разделить по количеству элементов. Их, как мы выяснили, будет 15.Таким образом, у нас получается 13 см. Это высота 1 ступени. Теперь посчитаем количество элементов именно для этой конструкции. Общая высота лестницы делится на размер элемента: 300: 13. В итоге получаем 23.07. Это значение следует округлить. Получается в итоге 23 шт. Уточнить высоту сцены можно, выполнив расчет наоборот: 300: 23. Получится чуть больше 13 см. Таким образом, общая длина конструкции составляет 300 см, высота сцены — чуть более 13 см.Количество элементов 23 шт. Вы можете приобрести заготовки ступеней. Размеры элементов обычно 30 * 110 и 40 * 80 см. Толщина их 40 мм. Из заготовок можно вырезать различные ступени в виде трапеции, придать им необходимую форму и округлость.

Как сделать лестницу на второй этаж? Расчет и оформление лестницы на второй этаж

Как измерить и рассчитать деревянную лестницу на второй этаж?

Стационарная лестница, устанавливаемая в частном доме или в квартире, должна соответствовать определенным стандартам. Только в этом случае он будет безопасным, а также обеспечит комфортные условия для передвижения по нему.Для этого следует правильно выполнить расчет лестницы на второй этаж, который практически не отличается от расчета бетонной или металлической конструкции. Точность расчета лестницы на второй этаж зависит от большого количества факторов: личного опыта и знаний мастера, умения ориентироваться в нормах, указанных в ГОСТах и СНиПах.

Только правильно рассчитанная и грамотно спроектированная лестница будет полностью соответствовать всем нормам.Такая лестница будет безопасна в использовании, надежна и удобна при спуске или подъеме.

Основные параметры, используемые при расчете деревянной лестницы

Перед измерением деревянной конструкции следует определить перечень параметров, которые повлияют на конструкцию лестницы. Некоторые значения можно рассчитать с помощью обычного счетчика или посмотреть таблицу со стандартными показателями. Остальные значения требуют самостоятельного расчета.

Если задуматься, то стоит обратить внимание на следующие характеристики:

1. Высота проема.Под этим понятием подразумевается высота от пола до потолка, измеренная по прямой вертикальной линии.
2. Длина проема. Этот показатель измеряется диагональной линией от края проема до места первой ступеньки.
3. Общее количество шагов.
4. Ширина ступени.
5. Ширина лестницы. Оптимальным размером, по мнению специалистов, считается ширина, равная 100 сантиметрам. При необходимости ее можно уменьшить, но она не должна быть меньше 80 сантиметров.
6. Коротышка глубина. Другими словами, это ширина ступеньки, на которую человек поставит ногу при спуске или подъеме. В среднем значение должно быть от 23 до 28 сантиметров.
7. Высота риска или высота сцены. Оптимальный размер от 17 до 22 сантиметров. Это расстояние измеряется между двумя соседними выступами.
8. Высота поручня должна быть от 90 до 100 сантиметров. Такой размер подходит для комфортного передвижения по лестнице.
9. Толщина ступеней напрямую зависит от породы используемой древесины.

Образец деревянного дизайна

Перед началом работы следует выбрать место, где будет располагаться конструкция. После этого можно переходить к выполнению необходимых измерений.

Итак, вы должны определить:

1. Высота между уровнями пола.
2. Длина участка, на котором была выделена лестница под строительство.
3. Размеры лестничной клетки.

Помните, что эти параметры зависят от выбранного стиля лестницы.Если проем и площадь лестницы слишком мала, то следует отдать предпочтение винтовым моделям. Самыми простыми являются лестницы с одним маршем на Коосру. На их примере рассмотрим, как самому правильно сделать образец деревянной конструкции.

Расчет количества ступеней для лестницы на второй этаж

На начальном этапе расчет количества, а также размеров ступеней. Высота лестницы равна расстоянию между двумя этажами.При подсчете количества ступеней высота лестницы делится на размер подступенка.

Расчет лестницы на второй этаж

По мнению специалистов, высота подхода должна быть от 15 до 18 сантиметров. При необходимости этот размер можно уменьшить до 12 сантиметров или увеличить до 20 сантиметров. Если дробное значение получено в результате деления, его следует округлить. Полученный результат и будет отражать количество ступеней, которое необходимо для возведения лестницы на второй этаж.

Образец деревянного дизайна

Помните, в одном марше должно быть не менее трех или более восемнадцати шагов. Если ступеней оказалось большее количество, их следует разделить на несколько маршей, а между ними сделать поворотные или промежуточные участки.

Для перемещения человека, движущегося по лестнице, глубина и высота ступеней должны быть одинаковыми на протяжении всего марша.

Расчет высоты ступеней по ГОСТ

Какие параметры следует учитывать при выполнении расчета лестницы на второй этаж

Расчет длины лестницы на второй этаж

Расчет лестницы на второй этаж, а именно ее длины выполняется очень простым способом.Для этого нужно сделать в марше количество шагов. Сделайте один шаг от этого значения. Также понадобится глубина сцены. Эти два параметра должны умножаться.

Как определить деревянную конструкцию с забором

В том случае, если длина лестницы оказывается слишком большой, ее следует развернуть на 90 или 180 градусов. Полный дизайн может быть завершен ступенями или промежуточными участками.

Лестница на второй этаж с поворотом

Прежде чем правильно измерить его с помощью деревянной конструкции, помните, что высота просвета имеет большое значение для расчетов.Определяется путем замера пространства между горизонтальной плоскостью сцены и нижней частью потолка.

Этот параметр должен быть больше 190 или 200 сантиметров. Только в этом случае поднимающийся высокий человек не получит травм во время движения.

Фото Удобная и безопасная лестница на второй этаж

Помните, расчет лестницы на второй этаж нужно выполнять внимательно и внимательно. Отнеситесь к этой работе со всей ответственностью.

Все элементы лестницы, требующие расчета

Если вы не знаете, как правильно сделать образец деревянной конструкции, вам следует обратиться за помощью к профессионалам.Только тщательное соблюдение всех технологических аспектов монтажа и конструкции позволит создать оптимальные условия для его дальнейшей эксплуатации.

Фото Красивая лестница на второй этаж

Обращаясь за помощью к профессионалам, покупатели гарантированно получают качественную и надежную лестницу. Передвигаться будет не только удобно, но и безопасно.

Особенности правильного расчета и обмера лестницы на втором этаже

Для того, чтобы лестница была удобной в эксплуатации, необходимо выполнить множество требований к ее конструкции и форме. Расчет лестницы важен еще и в целях безопасности, ведь она должна выдерживать все возложенные на нее нагрузки. Размеры могут отличаться в зависимости от места их расположения и параметров помещения. В этой статье мы предоставим вам информацию о расчете размеров лестницы с соблюдением всех действующих норм.

Что необходимо для изготовления лестницы

На этапе проектирования дома выполняется много расчетов, но нас интересуют только те, которые касаются лестницы.Расчет лестницы на второй этаж в квартире или доме необходимо производить в первую очередь из соображений безопасности и экономии сил и средств.

Выполнение расчетов помогает определить:

• сколько материала необходимо для строительства;
• какие нагрузки должны соответствовать материалам для необходимой прочности конструкции.

Вне зависимости от того, идет ли это лестница на 2 этаж, на чердак, в подвал или на смотровую яму в гараже, расчеты помогут не только правильно выполнить работу, но и уберечься от травм, исключив вероятность разрушение конструкции.

Как рассчитать лестницу на второй этаж

Использование, которое вы можете найти на нашем сайте, является одним из самых простых способов расчета.

Также для расчета можно использовать формулы из этой статьи.

Размер проема в потолке

Расчет проема в потолке необходимо производить во избежание неудобств при эксплуатации лестницы. Расстояние от лестницы до края проема потолка должно быть таким, чтобы человека не нужно было трогать при спуске и подъеме.

Потолочные проемы классифицируются по форме исполнения и делятся на:

Ширина марша на 2-м этаже будет зависеть от функционала лестницы:

• Для безопасного использования ширина пролета должна быть на уровне минимум 90-100 см.
• Для переноса мебели между этажами и для спокойного разногласия двух человек в встречную сторону ширина 125-150 см.

Длина курова или сказок

Для того, чтобы определить, какой длиной должна быть строка (косур), необходимо использовать формулу

, где a — длина строки марш; б — высота лестницы; C — длина лестницы (Kooowar).

Расчет лестницы в частном доме можно начать с определения количества ступеней, для этого будет удобно воспользоваться таблицей ниже. Представлена ​​зависимость количества ступеней от высоты лестницы и подступенка. Разделив высоту лестницы на высоту подступенка, получаем число, которое округляем, получаем количество ступеней.

Размер конструкции зависит от размера риска. На рисунке ниже показаны оптимальные углы наклона для разных типов лестниц и пандусов.Оптимальный угол наклона в жилых помещениях составляет 24-37 °, что соответствует примерно 140-180 мм, на рисунке площадь выделена зеленым цветом.

Для определения ширины ступени удобнее использовать формулу, представленную на рисунке, зависимость ширины ступени (600-640 мм) и высоты подступенка. Существует ряд ограничений, которые необходимо соблюдать при расчетах:

• край апелляции не должен выступать более чем на 50 мм;
• ширина наклеивания должна быть не менее 100 мм.

Ширина ступеней по формуле составляет: 600 — 2 * 160 = 280 мм.

В том случае, если ширина ступенек будет меньше расчетной, это приведет к большим проблемам при спуске из-за того, что стопа не будет полностью подниматься на ступеньку.

От чего могут зависеть параметры ступеней

Основным параметром, от которого зависит прямая лестница, поворотная или винтовая, является размер помещения, в котором она расположена.

При очень большой площади помещения, в котором нужно уместить прямую однопутную лестницу, приходится менять угол наклона конструкции на самый крутой, чтобы сократить длину этажа. Изменение угла наклона напрямую влияет на все параметры ступеней, кроме их длины, зависимость представлена ​​на рисунке.

Чтобы сохранить оптимальную высоту раскачивания, необходимо уменьшить ширину сцены.

Расчет угла наклона лестницы

В зависимости от угла наклона лестницы делятся:

• пандусов — угол наклона до 30 °;
• Для жилых помещений — уклон 30-45 °;
• 45-75 ° — Силовой, крутой;
• более 75 ° — эвакуация, пожарные.

Зная принципы расчета угла наклона лестницы, можно спроектировать и построить удобную лестницу.

Особенности расчета поворотных лестниц

Различают ряд способов. Расчет лестницы П-образной формы практически ничем не отличается от расчета лестницы с поворотом на 90 °.

Самый простой способ расчета — это метод пропорций, варианты расчета другими методами вы можете найти на нашем сайте.Вы также можете воспользоваться строительным калькулятором нашего сайта для расчета П-образной и М-образной лестницы.

Графический метод

Метод основан на пропорциональном размещении ступеней в месте поворота, расчет лестниц с поворотом на 90 и 180 ° идентичен. Рассмотрим пример расчета П-образной лестницы:

1. Нарисуйте лестницу (вид сверху) в масштабе с обозначением предельного поворота ступеней и центральной поворотной стойки.
2. Проведите ось посередине лестницы (по центру опорной стойки).
3. По обе стороны от оси необходимо начертить равносторонний прямоугольный треугольник.
4. Разделим гипотенузу треугольника на 3 равные части.
5. Соединяем линиями центральной поворотной стойки с отметками на гипотенузе, в результате чего каждая сторона выделенной оси из пункта 2 оказывается разделенной на 3 части.

Особенности расчета винтовых лестниц

Принцип во многом аналогичен расчетам простых маршевых и поворотных лестниц, но, конечно, есть моменты, на которые стоит обратить внимание из-за конструктивных особенностей.

Делая винтовую лестницу на второй этаж своими руками, следует знать, что в размер винтовой лестницы существуют определенные каркасы, за пределами которых не желательно рассчитывать на безопасность и удобство использования:

• глубина ступени по средней линии не менее 200 мм;
• на расстоянии 150 мм от опорной стойки не менее 100 мм;
• в широкой части кромки не более 400 мм;
• диаметр лестницы от 1300 до 3300 мм;
• ширина марша от 530 до 1430 мм;
• диаметр проема от 1300 до 3300 мм.

Рассмотрим пример расчета винтовой лестницы для помещения высотой 2700 мм с шириной марша 1000 мм.

1. Необходимо рассчитать диаметр будущей лестницы и соответственно диаметр потолочного проема. Главное в расчетах к ширине двойного марша не забудьте добавить диаметр центральной опорной стойки, при такой ширине марша он должен быть не менее 200 мм. В итоге получаем: d = 1000 + 1000 + 200 = 2200 мм.Этот размер попадает в параметры, описанные ранее.
2. Определяем радиус подъема, который равен сумме половины ширины марша и радиуса опоры. Rn = 500 + 100 = 600 мм. Половину ширины марша берем из-за того, что в середине пролета самая оптимальная ширина липучки, которая составляет 200 мм.
3. Зная радиус поднятия RN = 600 мм и ширину вспышки 200 мм, определяем количество ступеней на одном витке лестницы по формуле: L = 2πR / 200 = 2 * 3,14 * 600/200 = 18.84. Округлим полученное число, узнаем, что один раунд состоит из 19 шагов.
4. Для расчета высоты ступени необходимо определить расстояние между поворотами лестницы. Рассмотрим пример использования лестницы людьми, рост которых не более 180 см. При этом расстояние между витками должно быть не менее 200 см. Таким образом определяем, что высота ступеней 2000/19 = 105 мм.
5. Количество ступеней для нашего помещения высотой 2700 мм — 2700/105 = 26 шт.

ступеней, и, соответственно, на всю лестницу:

Такой вариант будет более экономичным, за счет того, что для всей лестницы потребуется на 9 ступеней меньше.

Какой из предложенных вариантов использовать, выбирать вам. Отличие в том, что у винтовой лестницы подъем резче, чем у простого марша, а использование менее высоких ступеней облегчает подъем.

Как рассчитать чердачную лестницу в доме

Чердачная складная лестница рассчитывается так же, как и простое приставное, исходя из того, что угол наклона составляет 65 °.Для определения длины лестницы необходимо воспользоваться формулой.

Без изображения это невозможно. Этот дизайн несет в себе как функциональную, так и декоративную составляющую. Крепятся они винтом или маршем — неважно. Главное, чтобы лестница вписывалась и одновременно улучшала внешний вид, с необходимыми прочностными характеристиками. Сегодня мы поговорим о видах лестничных конструкций и разберемся, как рассчитать все основные размеры. Выполнить проектирование лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Помимо органичности внешнего вида в интерьере, этим конструкциям нужен запас прочности. Замена или ремонт — дело трудоемкое, а потому еще на этапе следует продумать все нюансы.

Важно! Конструкция ступеней продумана так, чтобы они были удобными. Многочисленные исследования доказали, что отступление от стандартных размеров на 2-3 см резко снижает удобство передвижения по нему.

От того, насколько правильно проведут монтаж, зависит безопасность жителей.Это значит, что следует максимально внимательно разобраться в нюансах, понять, как рассчитать, определить возможные варианты и только после этого останавливать выбор на той или иной форме.

Фото-примеры различных дизайнов: Решения самодельных мастеров

Дизайн играет важную роль. Все нужно продумать до мелочей. Для этого предлагаем ознакомиться с некоторыми примерами, которые помогут принять правильное решение. Для одних образцы станут толчком, который поможет создать оригинальный шедевр, другие возьмут за пример уже готовое решение.

Удивительно, не правда ли? На первый взгляд кажется, что без профессионального дизайнера не обойтись без профессионального дизайнера, но если копнуть глубже, становится понятно, что создавать такие шедевры под силу домашнему мастеру без специального образования. Для воплощения самых ярких идей необходимы только воображение и смелость. Но оригинального дизайна придумали — только наполовину. Необходимо изучить некоторые спецификации, которые обязательно должны быть. О них и поговорим.

Статья по теме:

В статье мы рассмотрим, какие бывают конструкции, в чем преимущества металлического каркаса, как правильно осветить прямые и винтовые лестницы, а также рекомендации специалистов, которые необходимо учитывать при установке.

Технические параметры: Оптимальный угол наклона лестницы и размеры ступеней

Тип конструкции выбирается в зависимости от площади размещения.Итак, если свободное место для монтажа имеет размеры 1,5 × 1,5 м и более, то устанавливают маршевую лестницу. Если нужно разместить компактную конструкцию, подойдет винтовой вариант.

Важно знать! Винтовой вариант нежно вписывается в любой интерьер, но имеет один недостаток — невозможность перемещения крупногабаритной мебели и вещей. Это также учитывается при возведении конструкции.

Удобным для прогулок является уклон конструкции 25 ÷ 33 °, но это не всегда возможно из-за небольшого пространства.Ограничение — угол наклона 45 °. При меньшем уклоне монтируется пандус, а при большем использовании отводной или даже пристенной лестницы. О размерах самих ступеней: согласно исследованиям, оптимальный размер 28 ÷ 30 см в ширину и 16 ÷ 18 см в высоту. Например, это не пустые числа. Такой размер удобен для передвижения взрослого человека.

При расчете лестницы учитывается, что ширина марша должна быть больше метра. В противном случае перемещаться будет неудобно.Исключение составляют винтовые конструкции в помещениях, где не хватает места для полноценного пролета. Не забывай про. Они требуются на высоте трех и более ступеней лестницы.

Разновидностей таких конструкций достаточно. Отметим основные:

• прямых пролетов;
• двухчасовой;
• трехстраничный;
• винт;
• построек по активам;
• с рабочими ступенями (поворот на 90 ° или 180 °).

К разновидностям дизайна вернемся позже.Этому стоит посвятить отдельный раздел сегодняшней статьи. А вот материалы, из которых они изготовлены, стоит задуматься сразу.

Определение основных технических параметров лестницы

Такие конструкции изготавливаются не только из металла или металла. Часто используется камень, стекло или бетон. Однако наибольшее распространение получили комбинированные варианты, включающие несколько материалов.

Полезная информация! Камень или бетон не подходят для деревянных домов из-за большого веса.А вот деревянные, металлические или стеклянные конструкции, а особенно комбинированные, тоже будут. Такие конструкции могут украсить любой интерьер.

Ограничение обслуживает только воображение в конструкции лестничного марша. Смелые идеи дают поразительные результаты, хотя фанатизм тут ни при чем. По мере изготовления лестницы могут рождаться новые идеи, которые добавят уникальные готовые изделия. Скорость здесь скорее вредит, перекрывая определенные рамки. Домашний мастер, я сам не подозреваю, может придерживаться линии созданного ранее дизайна.

Для создания чертежа можно обратиться к лестнице, которых сейчас довольно много в Интернете. Однако наиболее важным является расчет размеров лестницы лестницы и ее крутизны. А для этого следует рассмотреть различные варианты.

Расчет деревянной лестницы: некоторые нюансы расчета

Если производить все расчеты самостоятельно, то зависимость длины горизонтальной проекции лестницы от высоты и угла наклона можно обозначить формулой:

D = H / TGα где

• D. — длина горизонтальной проекции;
• H. — высота;
• α — угол наклона.

Однако вычислять значения вручную нет необходимости. Это может привести к ошибке, которая может оказаться критической при возведении конструкции. Предлагаем воспользоваться онлайн-калькулятором, в котором уже сделаны все необходимые формулы.
