Профиль для светодиодной ленты — 3 вида, выбор, монтаж, применение

Светодиодный профиль в подсветке выполняет две основные функции:

• отвод тепла от светодиодной ленты, температура диода в которой не должна превышать 60 градусов

• декоративная функция – как элемент украшения

Светодиодная лента в процессе своей работы греется и чем больше она нагревается, тем быстрее деградируют кристаллы в светодиодах. То есть лента потеряет яркость гораздо раньше своего гарантийного срока.

Поэтому для нее нужно поддерживать определенный температурный режим работы. Это и достигается путем теплоотвода с поверхности алюминиевых профилей.

Профили делятся на 3 вида:

• накладные – те, что накладываются сверху на поверхность или подвешиваются на ней

• угловые – ставятся в угол шкафа, потолка и светят как правило под углом в 45 градусов к поверхности

• врезные – имеют по бокам выступы, которые закрывают неровности и сколы по краям паза, куда они и вставляются

Паз специально создается на поверхности, и профиль после погружения в него получается на одном уровне с этой самой поверхностью.

Так как основная функция светодиодного профиля это отвод тепла, то очень важным параметром на который следует обращать внимание является площадь его поверхности.

Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Чем они выше, тем лучше. Поэтому при монтаже обязательно сохраняйте свободный доступ для воздуха к каждой стороне.

Например, при установке накладного профиля как минимум одна поверхность (нижняя) уже оказывается изолированной. Поэтому на ней необходимо делать специальные проставки.

Это могут быть пластиковые или металлические элементы. Лучше всего использовать для этого заводские крепежные клипсы.

Главное обеспечить проход воздуха под подложкой.

Расстояние от стены до нижней поверхности желательно выдержать хотя бы в 3мм.

Если не получается этого сделать, покупайте изделия с высокими бортиками – 15-20мм. Тогда можно будет крепить вплотную.

Есть еще профиля идущие в комплекте со съемным основанием. В них сначала основание крепится к поверхности, а уже в него вставляется сам профиль. Между ними и обеспечивается необходимый зазор.

Правила создания зазоров относится и к бортам. Нельзя их монтировать, что называется впритык с другой поверхностью.

Высокие бортики кроме лучшего охлаждения имеют еще одно преимущество. Благодаря им, внутри можно легко разместить специальные коннекторы для соединения отрезков ленты.

При низких бортах придется удалять верхнюю закрывающую крышку с коннектора. А сам коннектор вставлять сбоку, предварительно немного сточив его напильником.

Исходя из вышеизложенного, лучше всего использовать именно накладные профили. Другие виды в любом случае окажутся закрытыми от воздуха с какой-либо из сторон.

Как только врезной профиль вставляется в паз, у него сразу изолируются три стороны. Остается только площадь верхнего выступающего бортика, а этого будет явно недостаточно.

Рекомендуется выбирать модели у которых эта площадка будет как можно шире. Во-первых, лучшее охлаждение, а во-вторых вам не потребуется с точностью до миллиметра прорезать паз в мебели. Ошибетесь и профиль просто провалится туда.

Фактически, врезные виды выполняют только одну функцию – декоративную. Для мощных светодиодных лент при отсутствии пустот и зазоров их лучше не использовать, максимум для лент до 9,6 Вт/метр.

То же самое относится и к угловым моделям. Когда вы их ставите в угол, то сразу изолируете его с двух сторон.

Поэтому подобные профиля не желательно использовать именно как теплоотвод при работе с яркими и мощными светодиодными лентами SMD 5050, 5630, 5730.

Несколько разновидностей алюминиевых профилей от Klus, комплектующие к ним и размеры:

PDSAlu-PowerAlu-WideEXHRPLS-LockPLS-GipPHSMic

Рассеиватель

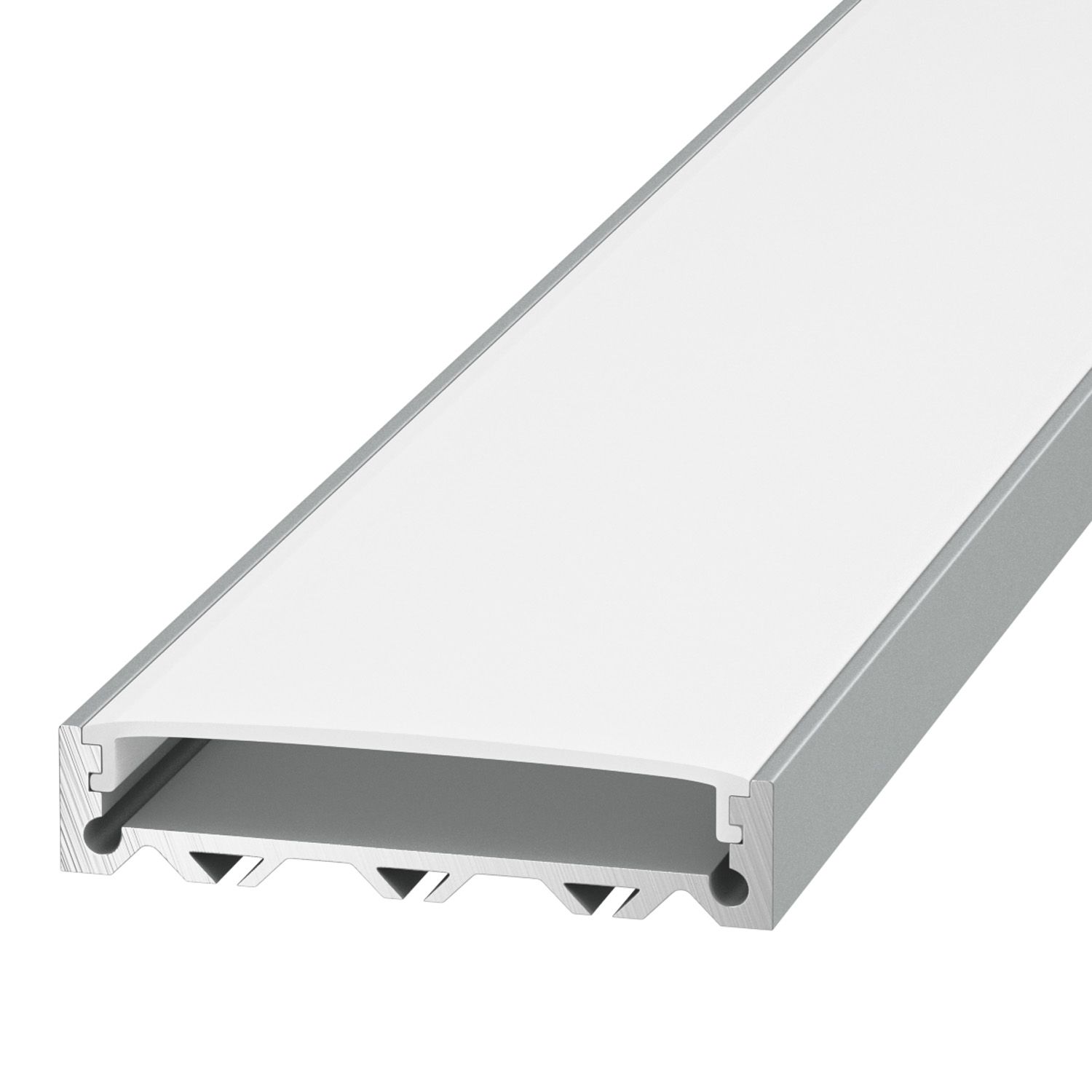

Ко всем профилям можно подобрать специальные поликарбонатные рассеиватели. Поликарбонат имеет высокую механическую прочность и не подвержен разрушению от ультрафиолетового излучения.

Угол свечения светодиодной ленты 120 градусов и она без всяких экранов просто освещает пространство перед собой.

При этом, при маломощных диодах вы визуально можете наблюдать ярко выраженные точки свечения, а иногда и темные промежутки между ними.

Вот наглядная разница светового потока с рассеивателем и без него:

Чтобы увеличить площадь освещаемого пространства и сгладить темные полосы и применяют рассеиватель. Кроме того, он выполняет еще и защитную функцию от случайного повреждения посторонними предметами и попадания брызг.

Рассеиватели бывают:

• прозрачные

• матовые или молочные – они пропускают 60% света

• полуматовые – пропускная способность 70-75%

• внутренние – вставляются во внутрь паза

• внешние – одеваются поверх бортиков

Заглушки

С каждой из сторон профиля можно установить торцевые заглушки. Они также выполняют роль декоративного элемента, чтобы подсветка имела законченный вид.

В заглушках идут отверстия под вывод проводов. Если вы хотите, чтобы на смонтированной подсветке вообще не было видно проводов, можно профиль подпилить с торца напильником, и скрытно вывести питание с обратной стороны.

Получается, что используя 4 компонента – ленту, профиль, рассеиватель и заглушки можно самостоятельно собрать свой собственный светильник любого размера. Его можно использовать на потолке, подвешивать посреди комнаты на специальных подвесах как заводские модели.

В свободной продаже распространены только прямые профиля. Если вам нужно сделать подсветку полукругом на какую-либо арку или потолок круглой формы, то здесь варианта два:

• самостоятельно выгибать под нужный радиус

• использовать маломощную светодиодную ленту P=9,6 Вт/м max без профиля

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

• на двухсторонний скотч

• на саморезы или дюбеля

• на клей

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Монтаж врезного профиля

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтаж углового профиля

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.
