Оконный приточный клапан с фильтром Air-Box Eco доставка по всей России

Оконный приточный клапан с фильтром Air-Box Eco доставка по всей России

Приточная система с фильтром

для пластиковых окон

  • Защита
    от пыльцы
    и пыли
  • Защита
    от конденсата
    и плесени
  • Защита
    от шума и потерь
    тепла

СВЕЖИЙ ЧИСТЫЙ ВОЗДУХ ПРИ ЗАКРЫТЫХ ОКНАХ

Проблемы и их простое решение

Пластиковые окна

Окна закрыты

Духота

Конденсат

Плесень и грибок

Окна открыты

Сквозняк

Потеря тепла

Окна с Air−box eco

Комфорт

Экология

Энерго­сбережение

  • ПРЕКРАЩАЕТСЯ
    РАБОТА ВЕНТИЛЯЦИИ,
    НЕДОСТАТОК КИСЛОРОДА:

    -Упадок сил
    -Сонливость
    -Головная боль

  • ИЗБЫТОЧНЫЙ ПРИТОК

    ВОЗДУХА, ПОТЕРЯ ОКНАМИ
    СВОИХ ПРЕИМУЩЕСТВ:

    -Простуда
    -Аллергия
    -Дискомфорт

  • НОРМАТИВНЫЙ
    ВОЗДУХООБМЕН
    С ФИЛЬТРАЦИЕЙ ВОЗДУХА:

    -Бодрость
    -Здоровый сон
    -Хорошее самочувствие

ЗДОРОВЬЕ — НЕ ВСЁ, НО ВСЁ БЕЗ ЗДОРОВЬЯ — НИЧТО.

КАК ВЫГЛЯДИТ AIR-BOX ECO СНАРУЖИ И ВНУТРИ

  • КОЗЫРЕК С ФИЛЬТРОМ
    вид снаружи

  • ПРИТОЧНЫЙ КЛАПАН
    вид изнутри

НАШИ ПРЕИМУЩЕСТВА

  • Простой монтаж
    без фрезеровки окна

  • Многоразовый фильтр,
    удобная замена

  • Не требует
    электропитания

  • Подходит на типовые
    створчатые окна ПВХ

  • Возможность вертикальной
    установки клапана

  • Возможность установки
    антимоскитной сетки

Видеоинструкция по монтажу
приточной системы с фильтром Air-Box Eco

ТИПЫ ФИЛЬТРОВ

  • КЛАСС

    ФИЛЬТРА G2

    Задерживает пыль,
    пух растений и золу


    Эффективность очистки
    согласно EN 779 65-80%


    Начальная воздухопроницаемость
    при ΔP=10Па, — до 26 м3/ч

  • КЛАСС

    ФИЛЬТРА G3

    Задерживает пыльцу, пух растений,
    споры, золу, пыль и сажу


    Эффективность очистки
    согласно EN 779 80-90%


    Начальная воздухопроницаемость
    при ΔP=10Па, — до 23 м3/ч

  • КЛАСС

    ФИЛЬТРА G4

    Задерживает пыльцу, пух растений,
    споры, золу, пыль и сажу


    Эффективность очистки
    согласно EN 779 более 90%


    Начальная воздухопроницаемость
    при ΔP=10Па, — до 20 м3/ч

Фильтрующие элементы изготовлены из качественного современного материала

  • Приточная система Air-Box Eco с фильтром G3

    В комплекте:
    Приточный клапан
    Наружный козырек
    Фильтрующий элемент G3 (в комплекте)
    Крепежные элементы Выбрать цвет: Белый Коричневый Ral8017

    подробнее

    купить

    Дополнительная скидка 5% при оплате онлайн на сайте

  • Приточная система Air-Box Eco с фильтром G3 (комбинированная бело-коричневая)

    В комплекте:
    Приточный клапан(белый)
    Наружный козырек(ral8017)
    Фильтрующий элемент G3 (в комплекте)
    Крепежные элементы

    подробнее

    купить

    Дополнительная скидка 5% при оплате онлайн на сайте

  • Фильтрующий элемент

    Выбрать тип:
    G2 G3 G4

    подробнее

    купить

    Дополнительная скидка 5% при оплате онлайн на сайте

Посмотреть весь каталог

Заголовок окна

Приточный клапан на пластиковые окна в Москве с установкой

Просмотрено 8901

ВЕНТИЛЯЦИЯ ЧЕРЕЗ ОКНО, ИЛИ ЧЕРЕЗ КЛАПАН ОКОННЫЙ!

Смотри схему!



Какой приточно-вентиляционный клапан выбрать для монтажа на окна и нужен ли он?

Вентиляционный клапан для ПВХ окон нужен для того, чтобы создать в помещении правильный микроклимат, поскольку конструкция профильных систем не предусматривает естественной циркуляции воздуха. В отличие от старых деревянных окон, которые относятся к категории «дышащих — продувающихся» материалов и способны пропускать воздух, пластиковые окна, алюминиевые и деревянные окна полностью герметичны, прекрасно защищают дом от грязи, пыли и шума с улицы, но не всегда оснащаются специальными устройствами для притока свежего воздуха.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Приточный клапан – характеристика и особенности устройства

Для разбавления спертого воздуха в помещения в конструкции окон предусмотрена функция притока воздуха. Для этого достаточно поставить створку в правильное откинуто и оставить так. Но, возникает проблема с проветривание во время дождя, при обильном выпадении снега, или самая распространенная проблема проветривания зимой – происходит повышенное поступление уличного холодного воздуха, и дискомфорт от холода устраивает далеко не всех жильцов.

Решить эту проблему позволят приточные вентиляционные клапаны. Не все из них устанавливаются на заводе, в большинстве случаев монтируются в раму уже тогда, когда окно стоит на своем месте, это считается дополнительный элемент окна, и устанавливается по требованию.

Клапан состоит из следующих элементов:

  • Воздухозаборника – наружного блока с козырьком, который предотвратит попадание насекомых, пуха и пыли внутрь.
  • Рабочего канала телескопического типа – фиксируется внутри профиля при помощи гильзы.
  • Форсунки.
  • Фильтра.
  • Регулировочного элемента.

Последние 3 элемента можно отнести к внутреннему наполнению клапана, их основная задача – смена интенсивности воздушного притока.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Как это работает и зачем нужно?

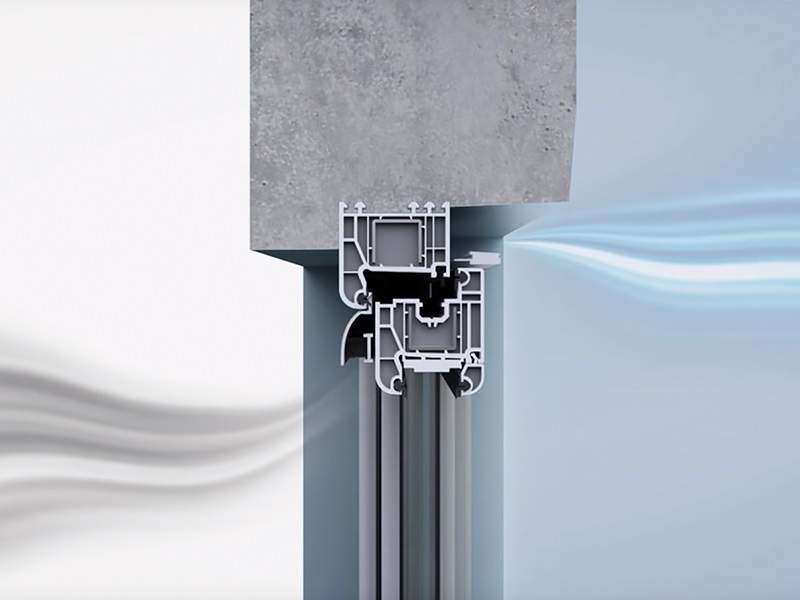

Клапан предназначен для создания так называемой пассивной вентиляции, если так можно это назвать.

Если на улице, температура менее +5 градусов, создастся разница давления, за счет чего уличный воздух будет всасываться в помещение естественно, за счет того, что в помещении работает основная вытяжная вентиляция. Если же температура на улице выше и нужен приток воздуха, то помещение нужно оснастить принудительным притоком воздуха уличного, или включить на постоянную

Для того, чтобы это работало правильно, важно:

  • Чтобы внутри помещения работала вентиляция.
  • Входная дверь в квартиру была герметична.
  • Двери в комнатах наоборот не были герметичны для прохода воздуха.
  • Или в стенах были переточки для выхода воздуха из комнаты в сторону вытяжных каналов
  • Нужно чтобы соблюдался свободный обмен воздушными массами – присутствовали щели из помещения

Оконные клапаны по внешнему виду напоминают щель, созданную в раме окна с заслонками.

Часто ко мне обращаются клиенты с вопросом, насколько необходимо установить подобного рода устройства. Я не устаю говорить, что установка приточного клапана на пластиковое окно позволяет создать в комнате комфортный здоровый микроклимат и удалить спертый воздух незаметно для домочадцев. Так, как в любых оконных светопрозрачных конструкциях отсутствует вентиляционный эффект, их стоит оснастить клапанами. Без них будет просто невозможно удалить углекислый газ из помещения, который накопился в комнатах, где постоянно кто-то находится, а также с помощью клапанов возможно понизить уровень влажности, а, следовательно, и разрастание плесени и грибка на откосах. Страшнее последствия постоянного кислородного голодания для человека – ухудшение самочувствия, снижения работоспособности.

Приточные устройства ведь можно не использовать, достаточно регулярно проветривать?

Да возможно конечно, и многие так делают, расскажу о минусах:
  • Постоянно открытая «форточка» — это шум и холод, особенно в холодное время года.
  • Сквозняки Вам обеспечены, поскольку воздушные массы никак не контролируются.
  • Такой вариант идеален, если Вы любите проветривать помещение максимально быстро, приоткрыл окно и максимум уличного воздуха попадает в помещение.

Вывод напрашивается сам.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Недостатки и преимущества

Преимуществами клапанов можно считать:
  • Непрерывный приток уличного воздуха и постоянную циркуляцию воздуха в помещении.
  • Отсутствие сквозняков, что особо важно в детской комнате, где постоянно живет ребенок.
  • Создание правильного микроклимата в комнате, это важно для человека.
  • Отсутствие конденсата, снижение вероятности развития грибка и плесени.
  • Сохранность шумо- и теплоизоляционных свойств конструкции.
  • Простой вариант использования, главное контролировать влажность.
  • Регулируемость, можно впускать больше или меньше воздуха.

Недостатки:
  • Если Вы выбрали механический клапан, его придется регулировать вручную на высоте.
  • Есть вероятность обмерзания зимой, если нет тяги и влажность внутри помещения.
  • Если не установить фильтр, в помещение может попасть пух и пыль.

Что касается регулировки количества доступа воздуха во внутрь помещения, то она зависит от множества факторов: количеств людей в помещении, погоды на улице, температуры в помещении, и скорости оттока воздуха через вентиляцию.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Выбираем клапан правильно

Решив купить приточный клапан в Москве, учитывайте сразу несколько параметров:
  • Материал изготовления – может быть пластик или алюминий. Стоит выбирать его исходя из внешнего вида окна, например, для ПВХ конструкций органично будет смотреться пластиковый вариант, а для алюминиевых – алюминиевый окрашенный в цвет рам, хотя он и идеально подходит к ПВХ и деревянным окнам.
  • Тип установки – он может быть врезным в раму, или накладным сверху оконной коробки, при этом такой накладной уменьшает высоту рамы оконной. А еще есть клапан, который устанавливается в стеклопакет при этом он нужен новый, старый же будет не пригодным.
  • Тип регулировки – ручной вариант значительно дешевле и привычнее, но автоматический – проще и удобнее в пользовании. Самые дешевые вообще идут без регулировки, поэтому, при сильном ветре могут не функционировать, будет сильно задувать.
  • Размер – есть модели, которые попросту незаметны, другие же сильно выделяются. Выбирайте тот, который подходит по Вашему мнению.
  • Наличие шумоизоляции – позволит снизить уровень нежелательного шума в помещении.

Считается, что простыми для самостоятельной установки будут фальцевые и щелевые модели.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Подробнее о видах оконных клапанов

Бывают такие виды клапанов:

  • Фальцевый – имеет небольшую пропускную способность, не достаточно хорош в отношении шумоизоляции помещения. Чтобы приток воздуха был оптимальный лучше устанавливать по 2 изделия на 1 окно. Неоспоримыми преимуществами данной модели можно считать доступную цену, простой монтаж такого клапана, установка которого не предусматривает демонтаж стеклопакетов, и сверления рам оконных.
  • Врезной – когда в оконном изделии фрезеруются отверстия на улицу и устанавливается с улиц накладка, а внутри сам механизм с фильтром для контроля притока, это оптимальный вариант, для достаточного притока воздуха, можно поставить один на окно при ширине не более 1500мм
  • Щелевой накладной — с размерами от 60мм высотой и шириной на всю длину рамы. Такой изготавливается в виде цельного блока, и устанавливается при установке окна, закладывается в проект оконного проема и комплектации окна. Отличается достойной пропускной способностью. Отличные свойства тепло- и шумоизоляции окна сохранятся, пропускная способность больше чем у фальцевых в 4 раза, в таком варианте я рекомендую клапан VILPE RENSON INVISIVENT он идеально решит поставленную задачу.
  • Щелевой врезной – этот клапан устанавливается в зону самого стеклопакета, при этом старый стеклопакет вынимается и вместо него устанавливается укороченная версия чтобы клапан поместился в зону створки. Идеально такой клапану останавливать на производстве, чтобы стеклопакет был изготовлен заранее, и в таком случае не будет дополнительных расходов. Идеальный клапан в таком случае я рекомендую VILPE RENSON AR 75

Что касается типа управления, то оно может быть:

  • Ручным – зачастую присутствует в дешевых моделях, предусматривает механическую настройку клапана на нужный режим работы при помощи детали, расположенной на корпусе. Регулировка не предусматривает учет микроклимата в помещении.
  • Автоматическим – в таком случае регулировка выполняется встроенным в устройство механизмом, который подключается к умному дому. Все контролируется с помощью датчика внутри помещения — который определит уровень влажности в комнате, соответственно будет контролировать интенсивность поступающего воздушного потока.

На бюджетных вариантах клапанов регуляторы оснащаются ручками для указания открыт клапан или закрыт, а шторка клапана указывает положение которых показывает направление воздуха:

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Что учитывать при выборе оконного клапана?

Решив приобрести вентиляционный клапан, учитывайте:

  • Не все клапана можно поставить на уже существующее окно, это нужно диагностировать по фотографии или организовывать платный выезд технолога, по Москве это стоит 2000руб, которые потом учитываются в стоимость работ и материалов
  • Пропускную способность приточного клапана – своего рода производительность устройства. На нее влияет проходное сечение и давление. Числовые показатели не всегда отражают реальную производительность, поскольку показатель давления в них может не учитывать вовсе. Считается, что нормой станет устройство с пропускной способность 20-35 куб.м/ч при 10 Па.
  • Шумоизоляционные свойства – считается, что для комфортного использования окон, это показатель не должен быть меньше 30-35 Дб. Некоторые производители предлагают окна с высочайшими шумозащитными свойствами, тогда и клапана должны соответствовать данным параметрам.
  • Режим рабочей внутренней температуры и влажности – важный параметр, который не даст клапану обледенеть зимой из внутри помещения. Во избежание этого создается тепловой разрыв, то есть от радиатора воздух должен поступать в зону клапана.
  • Тип и легкость настройки – если для Вас важно контролировать уровень поступающего воздуха, выбирайте вариант с функцией регулировки.

Для того, чтобы в помещение не попадала нежелательная пыль и грязь, а также насекомые, производители оснащают некоторые модели фильтрами.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Сравним варианты вентиляции в помещении

  • Врезной климатический клапан в окно будет стоить относительно недорого, максимально прост в использовании и монтаже. Их работа беззвучная, но они не способны сохранить исходные параметры шумоизоляции конструкции. Для обслуживания достаточно регулярной чистки – раз в 6 мес. Не стоит мыть их с применением химикалий.
  • Клапан на окно сверху, будет работать исправно, но его особенность заключается в том, что нужно устанавливать его на окно при установке и проектировать за ранее чтобы окно было изготовлено соответствующее по размеру, и у него хорошая шумоизоляция, и высокая стоимость.
  • Стеновой приточный клапан – вариант требует установки с помощью специального инструмента, которым проделывается отверстие в стене. В некоторых вариантах устанавливаются фильтры, которые очищают поступающий воздух. Не дорогой по стоимости, и сложный в установке.
  • Бризер – электрическое мощное устройство, которое включает в себя систему климат-контроля, притока и очистки воздуха. Пропускная способность достойная – до 150 куб.м/ч., а уровень шума очень низкий – 19ДБ. В некоторых моделях может присутствовать функция подогрева воздуха. Такой вариант нельзя установить самому, здесь должен работать специалист с опытом. Стоимость – высокая.

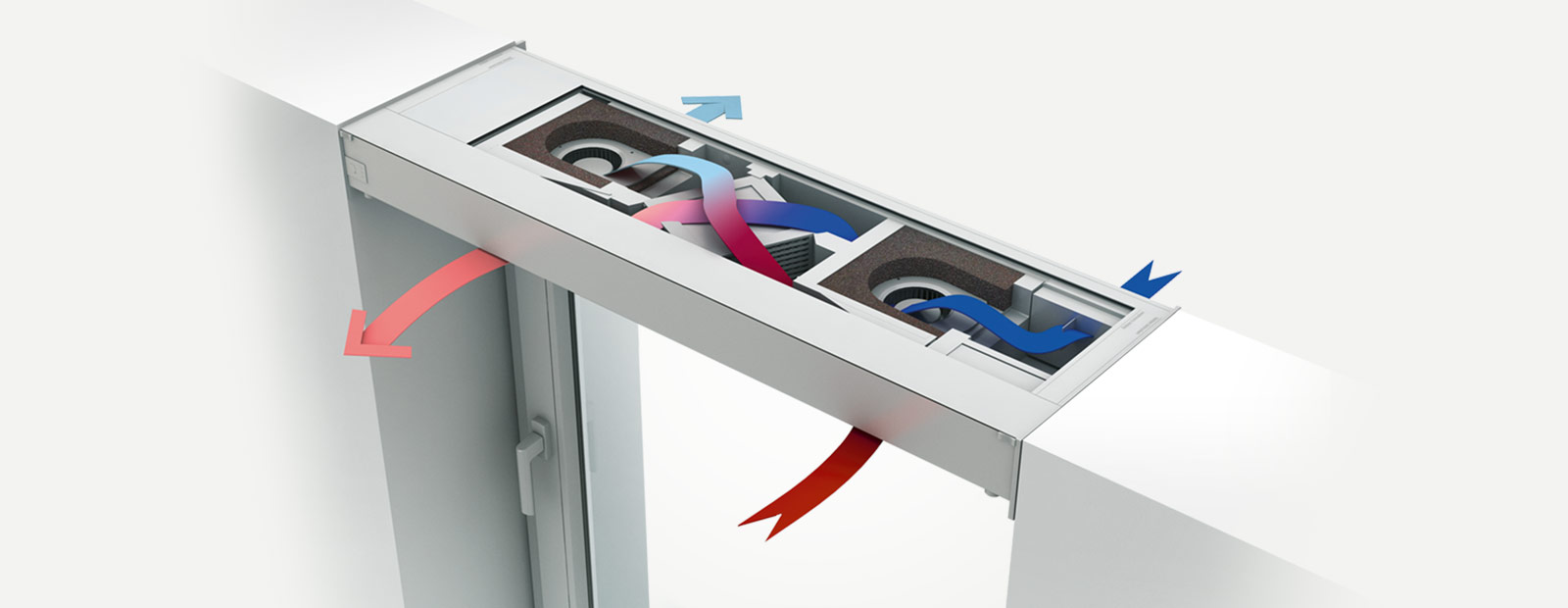

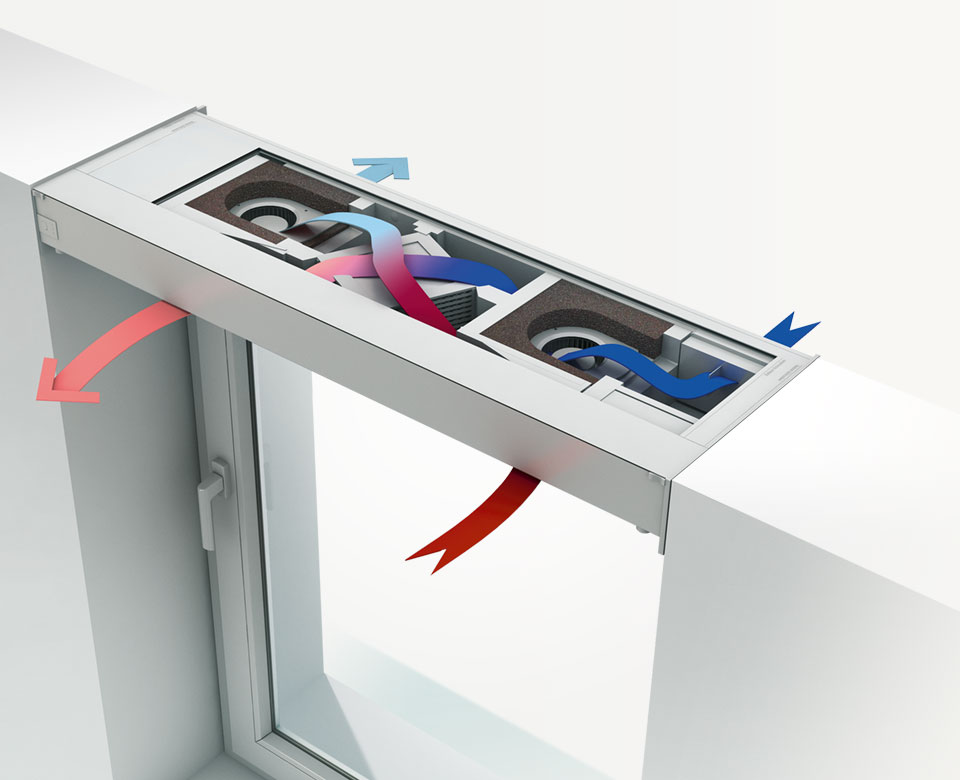

  • Рекуператор – электрический агрегат, который имеет в своей конструкции и вентилятор на приток воздуха и отток его с помещения, с подогревом и фильтрацией. Достойная производительностью боле 120 куб.м/ч. и такой вариант требует тщательно проработки по возможности установки оборудования. Стоимость высокая по самому оборудованию и выполнению работ.

Если Вы живете вдали автомагистрали, промзоны, а в комнате присутствуют не более 2-х человек, можно остановиться на классическом клапане, а если вы рядом с дорогой шумной, то нужно задуматься о более серьёзном оборудовании.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Какие модели оконных клапанов сейчас популярны?

Бренды оконных клапанов, которые пользуются популярностью сегодня, в списке:

  • VILPE
  • Aereco
  • Air-Box
  • Aquvent
  • Aeromat
  • Climamat
  • Brookvent SM Tip Vent
  • И многие другие есть на оконном рынке

Стоимость брендовых изделий необходимо уточнять индивидуально!

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Как установить клапан оконный самому?

Для того, чтобы установить клапан в первую очередь нужно его приобрести, а установить вы сможете самый простой, тот который устанавливается без фрезеровки и разбора оконной конструкции, такой клапан можно приобрести в любом магазине, и цена его от 750руб

Итак, вам понадобиться стремянка, нож (желательно канцелярский), шуруповерт или отвертка. Вам потребуется убрать часть уплотнителя в нижней части открывающейся створки по 100мм высотой, для притока воздуха через неё в зону створки. И так же вверху под сам клапан вырезать и далее по инструкции. Устройства зачастую комплектуются клапанами, уплотнителями, крепежными деталями – всем необходимым для грамотной установки.

Приступим к работе:
  • Резинку нужно обрезать по форме клапана с 2-х сторон.
  • Установить клапан на место выреза уплотнителя
  • Закрепить клапан с помощью саморезов.
  • И все клапан готов к применению

Использование уплотнителя тоньше позволяет создать естественную циркуляцию воздуха, а интенсивность потока регулировать специальной ручкой. Если с клапана сильно дует – то исправить ситуацию можно таким способом, в зоне выреза уплотнителя вставить назад его, но меньшего размера, и таким образом приток будет меньше.

Как установить оконный клапан, если нужно делать фрезеровку?

В некоторых случаях, для монтажа необходимо сделать фрезеровку. Клапан следует расположить вверху рамы, створку нужно демонтировать, предварительно сняв с петель. Лучше делать эту работу в теплое время года, отверстие пропиливая электроинструментом осторожно, исключая вероятность повреждения уплотнителя. Понадобятся сверла 10 и 5 мм, герметик на силиконовой основе, лобзик, шаблон, который позволит правильно разметить место установки.

  • Разметьте место.
  • Просверлите отверстие на одном уровне, соединяя лобзиком в одну плоскость. Получившиеся камеры следует заполнить силиконовым герметиком.
  • Наружную планку также за герметизируйте, приложите к створке и соедините саморезами.
  • Установите внутреннюю деталь.
  • Проверьте прочность крепежа.
  • Установите козырек, зафиксировав его саморезами, а стыки заделайте герметиком.
  • Створку установите на прежнее место, настройте режим работы.

Если же, после установки возникли проблемы, вполне вероятно, что потребуется усовершенствовать систему вентиляции. Клапан не может решить задачу если с вентиляцией есть проблема, он только поможет освежить воздух, сделать микроклимат комфортным при условии, что все идеально работает.

Такую работу лучше доверить профессионалам, клапан стоит не дорого, а вот поврежденное окно может стоит переделки и замены на новое, лучше не рисковать.

Чтобы получить подробную консультацию по притоку воздуха, установке клапанов, и работающей вентиляции нужно просто оставить свой номер телефона в форме заказа обратного звонка на сайте, или обратитесь ко мн.

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ ПО ВЕНТИЛЯЦИИ

В ДОМЕ ИЛИ КВАРТИРЕ,

ТО ПИШИТЕ МНЕ В

WHATSAPP (ВАТСАП)

Термоусадочная пленка для окон и изоляция пластиковых окон в Ace Hardware

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. .Compare

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравнить

  • Выберите 2 или более продуктов для прямого сравнения характеристик. 006

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • 90 005 Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для рядом сравнение функций. Сравнить

  • Выберите 2 или более продуктов для сравнения характеристик. 006

  • Выберите 2 или более продуктов для бок о бок по сравнению с функциями comparrishsion.compare

  • Выберите 2 или более продуктов для бок о бок по бок сравнение. сравнение функций.Сравнить

  • Выберите 2 или более продуктов для сравнения характеристик. 006

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

  • 90 004

    Выберите 2 или более продукты для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

  • Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

  • Выберите 2 или более продуктов для сравнения характеристик. 006

  • Выберите 2 или более товаров для прямого сравнения характеристик.Сравнить

Показано 30 из 82

необходимость, принцип действия и установка

Установка стеклопакетов не предусматривалась при строительстве домов с деревянными окнами. Свежий воздух поступал в комнату через щели. Современные металлопластиковые оконные конструкции не пропускают воздух, поэтому нарушается воздухообмен, вентиляция после установки новых окон часто отсутствует. Для решения этой проблемы был изобретен подающий клапан. Это необходимо для подачи свежего воздуха. В то же время проветриватель препятствует значительным потерям тепла и проникновению шума в помещение.

Содержание

  1. Возможность применения приточного клапана
  2. Устройство и принцип действия
  3. Разновидности приточных клапанов
  4. Установка на пластиковые окна
  5. Регулировка и эксплуатация
  6. Обзор лучших производителей

Возможность использования приточный клапан

Для улучшения воздухообмена на пластиковые окна устанавливаются приточные клапаны.

Воздух в помещении, согласно санитарным нормам, должен постоянно заменяться: грязный воздух должен удаляться через вытяжку, а свежий воздух должен поступать через специально сделанные отверстия. Тогда жильцы не будут испытывать проблем с дыханием, влажностью и часто болеть. В домах с традиционными оконными рамами не требовалось воздухозаборников, потому что воздух проходил через щели. В герметичных металлопластиковых конструкциях устанавливается уплотнение, защищающее от шума, сохраняющее тепло, но в то же время препятствующее нормальному функционированию вентиляционной системы.

Свежие воздушные массы поступают при простом проветривании, однако этот способ имеет ряд недостатков:

  • при закрытом окне проветривание не осуществляется;
  • если на улице холодно, при проветривании тепло уходит из квартиры;
  • объем приточного воздуха никак не регулируется — поток неравномерный, возникают сквозняки.

Производители знают об этом недостатке и выпускают фурнитуру, решающую эту проблему – подающие клапаны.

Устройство и принцип действия

Приточный клапан хорошо работает при активной вытяжной вентиляции

Проветриватель работает за счет перепада давления и естественной тяги. Поэтому вытяжная вентиляция должна быть активной, иначе установка приточного клапана на пластиковое окно не принесет существенной пользы.

Клапан состоит из следующих элементов:

  • воздухозаборник — расположен с улицы, защищен от насекомых и атмосферных осадков элементами конструкции;
  • швеллер — труба, устанавливаемая в отверстие оконной рамы, сделанное при монтаже; через этот канал поступает воздух;
  • выпускной блок — элемент на стороне помещения, оснащенный фильтром, форсункой и регулирующим клапаном.

Под действием естественной тяги приточная воздушная масса поступает через отверстие в раме. Холодный поток сталкивается с поднимающейся воздушной массой из системы отопления, расположенной под окном, под воздействием тепла поднимается к потолку и перемешивается.

Приточный клапан оптимально работает только при температуре ниже +5°С.

Разновидности приточных клапанов

Вентиляторы отличаются материалом изготовления, качеством, пропускными характеристиками, особенностями эксплуатации и монтажа.

По материалу изготовления клапаны различают из металла, дерева, пластика.

Принцип работы шовного приточного клапана

По способу притока бывают:

  • Вентиляторы встраиваемые — устанавливаются в раму путем вырезания отверстия. Стеклопакет при установке не демонтируется. Теплоизоляционные свойства оконной конструкции сохраняются, особых сложностей установка не вызывает. Однако откидные устройства имеют низкую производительность – не более 5 м3/ч. Их рекомендуется устанавливать в небольших помещениях или сразу по два проветривателя на окно. Некоторые модели автоматизированы.
  • Воздухозаборники щелевые — состоят из одного или двух блоков. Длина щели от 17 до 40 см, ширина от 12 до 16 мм, что обеспечивает достаточный объем притока около 20 м3/ч. Для установки двухблочных моделей потребуется фрезерование оконной рамы. Вместо уплотнительной части устанавливается простой впускной клапан щелевого типа. Крышка на входе защищает от насекомых, пыли, попадания дождевой воды в дом. Внутри помещения предусмотрена система регулировки.
  • Накладные проветриватели имеют наивысшую производительность по сравнению с другими оконными приточными клапанами. Их можно устанавливать даже в глухие оконные рамы. Однако монтаж проводится до установки стеклопакета, иначе его придется менять. Кроме того, накладные модели не подходят для жилых помещений, так как значительно снижают тепло- и звукоизоляцию.
Клапан щелевой Клапан накладной

Регулировка интенсивности воздухообмена осуществляется механически или автоматически.

Установка на пластиковые окна

Вам понадобится электрический лобзик, чтобы сделать отверстие в раме.

В верхней части окна установлен фальцевый проветриватель; лучше всего выбрать для этого теплое время года. Для фрезеровки каркаса вам потребуется электрооборудование и другие инструменты: электролобзик

  • ;
  • электродрель со сверлами диаметром 5 и 10 мм;
  • шаблон из фанеры или оргалита;
  • мелкозернистый напильник;
  • силиконовый герметик.

На подготовительном этапе створку снимают, устанавливают в наклонном или вертикальном положении, удаляют фурнитуру и ответные планки, которые будут мешать фрезеровке.

Пошаговая установка:

  1. Разметка выполняется путем размещения шаблона на вертикальном выступе.
  2. Сверлом диаметром 10 мм сверлят несколько отверстий подряд на некотором расстоянии друг от друга.
  3. Отверстия соединяются лобзиком.
  4. Процедура повторяется при перекрытии рамы.
  5. Открытые оконные камеры заполнены герметиком.
  6. Обработать монтажную планку герметиком с обратной стороны и приложить к створке. Закрепите его саморезами.
  7. Внутренний блок крепится к рейке защелками.
  8. Внешний козырек крепится саморезами. Стыки обрабатываются герметиком.
  9. Оконная фурнитура и створка устанавливаются обратно.

Сверлить и пилить нужно осторожно, чтобы не повредить окно.

Клапан, не требующий фрезеровки, еще проще в установке. Необходимые инструменты:

  • сантиметров;
  • нож строительный;
  • отвертка или ее электрический аналог — отвертка.

В комплект поставки клапана данной модели входят:

  • комплект уплотнительных лент;
  • заглушки;
  • Саморезы
  • ;
  • непосредственно сам клапан.

Если створка достаточно широкая, клапан устанавливается посередине. Если она узкая, их смещают влево или вправо, чтобы оконная фурнитура не мешала.

Установка клапана без перфорации рамы

Установка клапана приточной вентиляции на окно выполняется следующим образом:

  1. Разметить место установки. В крайних точках делаются надрезы и снимается уплотнительная лента.
  2. В освободившийся паз устанавливаются фиксирующие дюбеля: по краям — два, в центре — один.
  3. Снимите защитную полоску с клейкой ленты и приклейте клапан.
  4. Закрепите устройство к оконному профилю саморезами, ввернув их в дюбеля.
  5. Лента на раме заменена на более узкую из комплекта.

После установки регулировка производится изменением положения ползунка влево или вправо. Правое положение увеличивает поток воздуха, левое положение уменьшает его.

После установки проветривателя вентиляция в квартире должна улучшиться. Если этого не произошло, есть более серьезные проблемы.

Регулировка и работа

Датчик влажности помогает регулировать воздухообмен через впускной клапан

Производительность впуска зависит не только от сечения канала и перепада давления. Оптимальные показатели 20-35 м3/ч при статическом давлении 10 Па. В технической документации, поставляемой с проветривателем, указана производительность с учетом нормативного перепада давления. Характеристики по звукоизоляционным показателям должны соответствовать характеристикам металлопластикового окна. 30-35 дБ является предпочтительным диапазоном. В этом случае шумоизоляция не пострадает после установки клапана. Вентиляторы с терморазрывом лучше всего показывают себя в условиях бытового климата.

Регулировка объема приточного воздуха предусмотрена не для всех моделей вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В простейших устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

  • Подача воздуха стабилизируется за счет разницы между уличным и внутренним давлением. Предустановлен заранее заданный диапазон притока, и этот объем поддерживается автоматически.
  • Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных значениях влажности и уменьшается при нормальных показателях.

Автоматические устройства дороже механических; блокировка вентиляции есть только в некоторых моделях.

При ручной настройке проветривание осуществляется по желанию владельца и с той интенсивностью, которую он выбирает. Минусы в том, что механические устройства требуют постоянного контроля и есть риск переохлаждения помещения и создания сквозняков. Как правило, крайнее левое положение ручки указывает на полностью открытое вентиляционное отверстие; крайний справа указывает, что вентиляционное отверстие закрыто.

Особенности работы приточных клапанов:

  • Не закрывать клапан полностью в холодную погоду. При необходимости внешний зазор должен быть частично закрыт, чтобы уменьшить подсос воздуха.
  • Дважды в год внешний козырек чистится пылесосом, а корпус протирается влажной тряпкой.
  • Не используйте агрессивные химикаты для очистки.
  • Воздушные фильтры следует периодически менять.
  • При проведении ремонтных работ клапан защищен от пыли.

Для жилых помещений лучше выбирать устройства, позволяющие регулировать интенсивность воздухообмена и полностью блокировать его.

Обзор лучших производителей

Модели приточных клапанов производятся в разных странах и представлены в технических и цветовых вариациях.

Aereco — приточный клапан производства Франции

Aereco — производитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте есть изделия с повышенной звукоизоляцией (серия EHA2). В линии есть клапаны с датчиком V8, который автоматически регулирует поток воздуха с учетом уровня влажности. Цвет клапана можно подобрать к оттенку окна. Вентиляторы доступны в сером и белом цвете, а также из тика и бука. Особенно популярны модели:

  • ЕНА2 — аппараты пластмассовые производительностью до 35 м3/ч. Есть три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
  • EMM — характеризуется подвижным наружным блоком.
  • ЭДС — с механическим регулятором.

Air-Box — отечественный производитель, выпускающий механические клапаны из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой монтажа и привлекательной стоимостью. Внешний блок тоже отсутствует. Приемник крепится к створке рамы изнутри.

Модельный ряд представлен следующими сериями:

  • Стандарт. Фрезерование не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции — 32 дБ.
  • Комфорт. Устанавливается с фрезерованием и без. При установке первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно установить на любую створку.
  • Comfort S. Производительность устройства от 40 до 42 м3/ч. Монтаж осуществляется с фрезерованием. Основным отличием является двустороннее направление потока, что повышает эффективность вентиляции.

Rehau – один из самых известных производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых предназначена для помещений различного назначения:

  • Аэровент+ — для городских квартир. Заслонки отличаются простой сборкой и достаточным воздухообменом.
  • AR75 – линейка для загородных домов и просторных квартир. Заслонки предназначены для проветривания нескольких помещений при условии замены стеклопакета, устанавливаются в готовое окно. Благодаря многоступенчатой ​​системе управления максимальный объем подачи составляет до 113 м3/ч.
  • Invisivent — для больших общественных помещений. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и простотой обслуживания.

Renson — бельгийский производитель щелевых алюминиевых вентиляторов. Выделяется модель Aerovent, которая имеет производительность 21 м3/час (при разнице внешнего и внутреннего давления 10 Па).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
