Принцип работы гидроаккумулятора в системе водоснабжения видео: принцип работы, устройство, схема, расчет, установка, подключение.

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

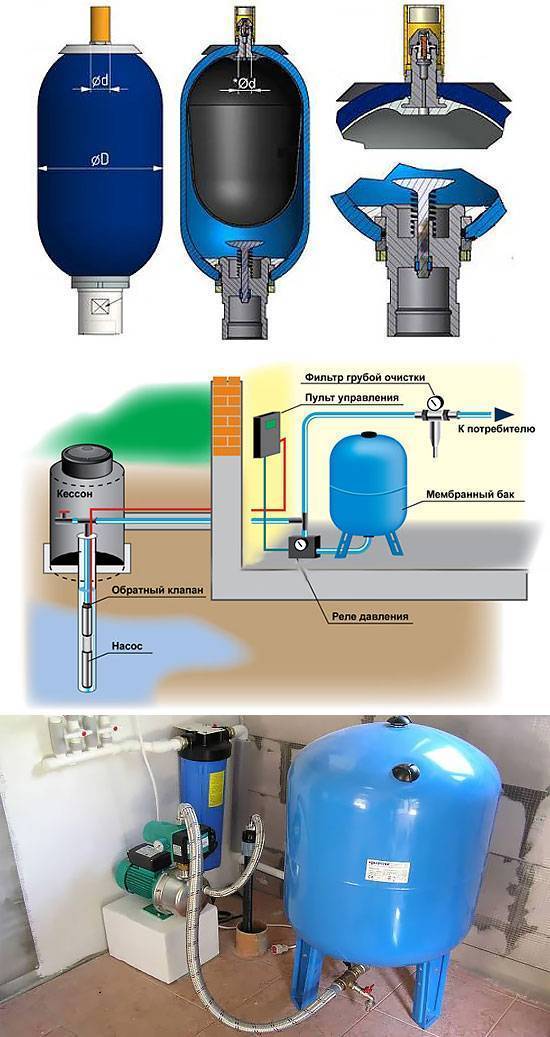

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1. 5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

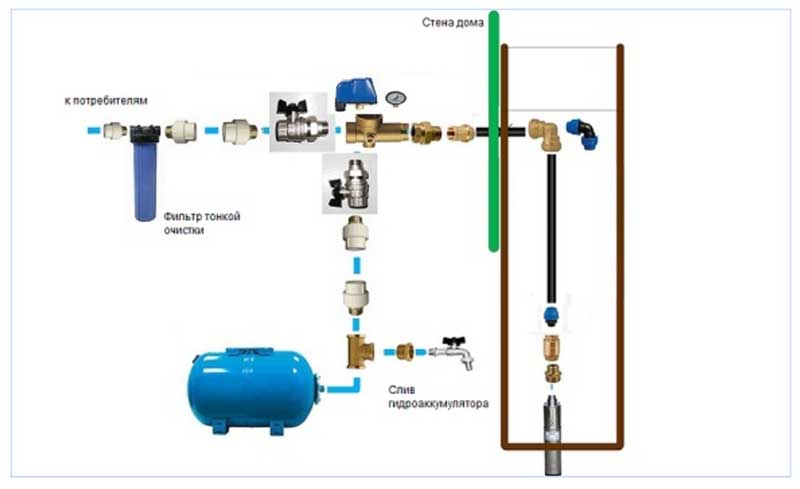

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

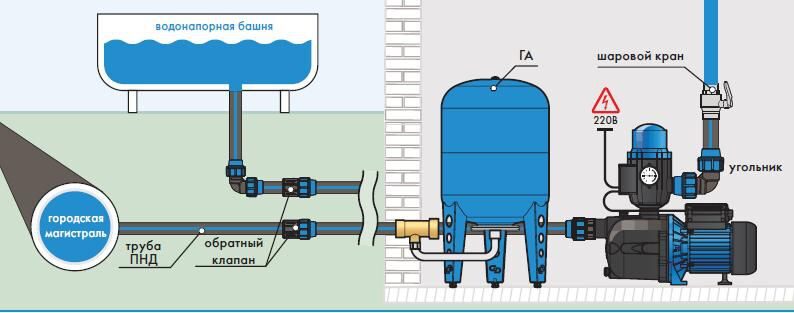

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

Принцип работы гидроаккумулятора насосной станции на примере домашнего использования

Содержание

Устройство накопительного бака

Принцип работы гидроаккумулятора

Устройство насосной станции

Насосная станция без гидроаккумулятора

Расчет и подбор гидроаккумулятора

Установка гидроаккумулятора

Коротко о главном

Благодаря труду и стараниям отца науки о Гидродинамике, английского ученого Джозефа Брамы, первый родственник гидроаккумулятора появился более 200 лет назад. Из-за высоких температур пиво нельзя было хранить наверху и бочки располагали в подвалах. Для того чтобы за ним не ходить, хозяева заведений нанимали молодых мальчишек. Ученый разработал сложную систему подачи разных сортов пива к барной стойке, а в качестве механизма подачи он использовал емкость, на которую давил груз.

Спустя 200 лет поменялся лишь внешний вид устройства и материалы, из которых изготовлен аппарат. По-прежнему используется давление и также установлен накопительный элемент, на который это давление воздействует. В качестве емкости используют мембрану из современного каучука EPDM. Давайте более подробно рассмотрим принцип работы гидроаккумулятора насосной станции.

Гидроаккумуляторы премиум сегмента изготавливают из облегченных и высококачественных материалов

Устройство накопительного бака

Он выполняет функцию накопления и выдачи воды. Через входное отверстие, благодаря нагнетанию насосом высокого давления, поступает жидкость, которая накапливается в процессе работы насоса, как только пиковое установленное значение достигнуто, автоматика отключает устройство и вода поступает в систему только из резервуара.

Рассмотрим устройство гидроаккумулятора насосной станции.

Гидроаккумулятор – это накопительный резервуар, который используется в системах водоснабжения закрытого типа. Гидроаккумулятор состоит из двух основных и двух вспомогательных частей. Основные части – это корпус бака и резиновая мембрана. Вспомогательные – это фланец устройства и ниппель.

Стандартный накопительный бак изготавливают из тонкой углеродистой стали, а сверху покрывают эмалью. Благодаря окрашиванию, процесс коррозии происходит максимально медленно, и аппарат допускается к установке в сырых помещениях. Внутри железного бака находится мембрана, которая является накопителем воды.

Устройство гидроаккумулятора насосной станции

Мембрана изготовлена из высококачественного каучука EPDM. С одной стороны мембрана имеет резиновый хвостик, предназначен он для крепления к кронштейну, установленному в глубине бака. С другой груша имеет заливную горловину, которая прижимается при помощи фланца и фиксируется болтами.

Очень важно равномерно затягивать соединение, от его герметичности зависит эффективность работы устройства.

Ниппель находится на противоположной стороне бака и в точности напоминает автомобильный. Ниппель играет роль клапана, который запускает и удерживает воздух. Накачанный воздух оказывает давление на воду, которая находится в мембране. Рассмотрим принцип работы гидроаккумулятора насосной станции.

Гидроаккумуляторы бывают вертикального и горизонтального типа, имеют наваренную площадку для крепления насоса и опорные кронштейны. Крепление бака является обязательным шагом перед запуском установки, потому, что устройство является компенсатором и может быть подвержено толчкам (гидроудар – это резкое изменение давления в системе).

Принцип работы гидроаккумулятора

В зависимости от схемы подключения принцип работы накопительного бака не изменяется. Существует два типа подключения – к поверхностному и погружному насосу. Поверхностный насос может быть установлен на специально адаптированной площадке бака. Погружной насос устанавливается в скважине или колодце, в таком случае бак размещают в колодце или помещении.

Бак работает в паре с автоматикой, которая управляет включением и отключением питания насоса. Автоматика бывает двух типов – автоматическая и механическая. Механическая автоматика по умолчанию не оборудована защитой от сухого хода насоса (когда в источнике закончилась вода, насос будет продолжать работать до выхода из строя). Защита от сухого хода – дополни тельная опция, такое реле стоит дороже.

Схема подключения гидроаккумулятора к погружному насосу. 1 – пятивыводной соединитель; 2 – погружной насос; 3 – накопительный бак; 4 – точка водозабора; 5 – автоматика; 6 – манометр.

Автоматическое реле протоки позволяет произвести аварийное отключение, но лишено возможности управлять настройками давления. Работает оно в заданных заводом изготовителем параметрах.

Чаще всего такое реле устанавливают на системы, в которых не установлен накопительный бак, мы рассмотрим эту тему.

Систему оборудуют манометром, он позволяет отрегулировать механическую автоматику и добиться желаемых показателей давления в системе. Дело в том, что современное оборудование предназначено для работы при определенном давлении и решение с применением гидроаккумулятора в домашнем использовании смело можно назвать разумным.

Равномерное давление благоприятно влияет на всю сантехнику и приборы системы водоснабжения частного дома. Зачастую соединительные шланги выходят из строя при гидроударах, с баком их появление вовсе не страшно. Благодаря устройству мембранного бака, они компенсируются и не отражаются на оборудовании.

Пятивыводной переходник позволяет компактно расположить автоматику и манометр в районе мембранного бака

Гидроаккумулятор подсоединяется в любой точке системы. К нему подводится выходной патрубок насоса, который подсоединяется любым способом. Часто используют пятивыводной переходник, но можно собрать систему и без него. При помощи трубы и фитингов можно выполнить любое удобное подключение, в зависимости от условий в которых необходимо произвести установку.

Накопительный бак является полноправным элементом системы, давление системы соответствует давлению внутри него. Для корректной работы необходимо правильно настроить оборудование. Для этого накачайте гидроакккумулятор воздухом через ниппель до нужного значения.

Рекомендуется накачивать гидроаккумулятор воздухом до уровня 1,5 атм., а автоматику настраивать на включение насоса при давлении системы 1,7 атм. Такие настройки позволяют свести к минимуму видимый перепад включения и избавить жильцов от странных звуков при запуске насоса. Давление включения насоса должно быть на 10% выше, чем давление воздуха на мембрану в накопительном баке.

От размера аккумулятора для воды зависит его запас автономной подачи. Он выбирается исходя от ваших запросов и потребностей

Давление отключения устанавливайте на своё усмотрение, рекомендуется выбирать значение, не превышающее 3 атм. , это корректный порог для всех приборов, которые используются в водоснабжении. Чем больше разница между давлением включения и отключения насоса, тем больше воды находится в баке, которая будет поступать в автономном режиме.

Принцип работы гидроаккумулятора насосной станции заключается в том, что когда насос отключен, воздух, который находится в воздушной рубашке накопительного бака, давит со всех сторон на стенки резиновой мембраны, в которой находится вода.

Для того чтобы она не уходила обратно в скважину, устанавливают обратный клапан, который позволяет только поступать воде в бак и не уходить обратно через магистраль подачи воды с насоса. Клапан установлен в скважине и может быть дублирован около бака.

Схема подключения с поверхностным насосом

При открытии крана накопленная вода поступает в точки водозабора. По мере ее расхода давление в системе начинает падать, а в это время автоматика наблюдает за этим процессом. Когда уровень воды в баке упал настолько, что неспособен оказывать давление более 1,7 атм.

– насос запускается и осуществляется дальнейшая подача воды.

Производительность насоса гораздо выше, чем уровень потребления одной точки водозабора, поэтому с учётом этого фактора несложно понять, что вода успевает набраться в резервуар до установленной отметки давления и насос отключиться. Таким образом, цикл повторяется постоянно.

Пусковые токи самые высокие, а объём накопительного бака существенно влияет на частоту включения насоса. Для домашнего пользования оптимальным решением станет выбор устройства ёмкостью не менее 50 л. Семья из 4-5 человек, может одновременно использовать несколько точек водозабора, поэтому подходите ответственно к выбору ёмкости.

Фланец ёмкости стандартный, но может быть изготовлен из разных металлов. В помещениях с повышенной влажностью настоятельно рекомендуется установка фланца из нержавеющей стали, потому как фланец из простой углеродистой стали придёт в негодность после первого года работы.

Фланец прижимает мембрану к корпусу бака, тем самым, он играет важную роль в конструкции накопительной ёмкости. Крепится он при помощи 6 болтов к корпусу устройства. Имеет наружную резьбу диаметром 1 дюйм.

Через фланец вода поступает в бак и наоборот. Отнеситесь внимательно к выбору этого элемента, если вы собираетесь установить бак в сыром помещении, потому что последующее обслуживание может повлечь замену бака в ближайшее время.

Фланец из нержавеющей стали

Устройство насосной станции

Насосная станция – это система автоматической подачи воды к точке водозабора. Различают два типа станций – с поверхностным и погружным насосом. В состав любой насосной станции входит несколько основных составных. Настройка насосной станции производиться путём регулировки реле автоматики. Рассмотрим, какие элементы включает в себя насосная станция:

• насос;
• гидроаккумулятор;
• автоматика;
• манометр;
• соединительный фитинг;
• шнур питания сети 220 В.

Стандартная насосная станция с гидроаккумулятором на 24 л

В продаже имеются заводские насосные станции, они полностью укомплектованы и готовы к запуску. Устройства отличаются производительностью и ёмкостью гидроаккумулятора. Заводские насосные станции оборудованы поверхностными центробежными насосами, глубина забора воды достигает 8 м.

Заводские НС имеют 24 л и 50 л гидроаккумулятор и отлично подойдут большинству потребителей, но бывают случаи, в которых требуется индивидуальный подход. Когда модель вам не подходит, не стоит отчаиваться, достаточно собрать насосную станцию самому. В продаже имеется абсолютно любые устройства, которые только можно представить.

Эжекторные НС позволяют работать с глубиной до 25 метров. Такая глубина достигается за счёт нагнетания давления вспомогательной струёй. Вода вымывается водой под давлением. Производительность таких моделей не высока, но позволяет установку внутри дома, порой это необходимо, чтобы сберечь своё имущество от непрошеных гостей.

Эжекторная насосная станция

Насосная станция без гидроаккумулятора

В зависимости от потребностей вы можете остановить свой выбор на конструкции, которая устанавливается без накопительного бака. Такое подключение часто используется для полива огорода или набора ёмкости под чутким руководством и наблюдением человека.

Сложно сказать, что насосная станция без гидроаккумулятора, хорошее и правильное решение. Зачем нужен гидроаккумулятор для насоса? Чтобы компенсировать гидроудары при включении и отключении, а также создать резерв воды, поэтому следует понимать, применяя устройство без гидроаккумулятора вы существенно уменьшаете срок службы насоса, а также, не получите комфортных условий эксплуатации.

В местах, где требуется лишь полив – это хорошее решение. В таком случае насос включается и отключается в случае появления малого протока, то есть при открытии крана небольшой толчок воды приводит в движение элемент, отвечающий за пуск насоса и производиться мгновенный запуск. Когда вы закрываете кран, движение воды по магистрали прекращается и автоматика отключает насос.

НС без гидроаккумулятора

Схема примитивная, но надежная в плане, что устройство не подвергнется работе, когда вода в источнике закончиться. Такие НС используют в местах, где не требуется комфорт, а нужен результат. Обычно для реализации используют насосы малой мощности – это хорошее решение установить водоснабжение в нежилом помещении, например склад.

Можно реализовать автоматическую систему полива при помощи накопительной ёмкости, которая будет наполняться дренажным насосом с прилегающей речки или водоёма. В таком случае насос подключают к разведенным трубам по приусадебному участку, а в качестве водозабора используют накопительную ёмкость.

К преимуществам отнесём компактный размер такого прибора, а по недостаткам список будет существенно больше:

• отсутствует защита от гидроудара;
• нет запаса воды, на случай если пропадёт питание;
• срок службы существенно ниже.

Перед приобретением станции следует хорошо подумать. Комплект с гидроаккумулятором и автоматикой будет стоить не на много дороже, и вы получите ряд преимуществ, за которые стоит выложить скромную плату.

Расчет и подбор гидроаккумулятора

Правильный и точный расчёт производится по формуле, но далеко не каждый может ответить на параметры, которые требуется знать. Мы приведем пример правильной формулы для расчёта и расскажем, как можно обойтись без неё. Итак, формула для расчёта:

 V_гидроаккумулятора=16,5×Q/A×(P1×P2)/(P2-P1)×1/(P_(гидроак.),

где Q – производительность насоса, А – количество допустимых запусков насоса в час, Р1 – давление включения насоса, Р2 – давление выключения насоса, Р гидроак. – давление закачанного воздуха в гидроаккумулятор. (16,5 и 1 – постоянные коэффициенты).

Если вы не хотите производить расчёты, то для выбора гидроаккумулятора необходимо определиться с какой целью вы устанавливаете оборудование, и сколько человек будет пользоваться системой водоснабжения.

Если вам требуется разовое или крайне редкое использование, а в качестве источника воды используется накопительный резервуар, то использовать разумным решением будет приобрести мини насосную станцию, которая работает в паре с гидроаккумулятором малой ёмкости – 2 л.

Мини насосная станция. Гидроаккумулятор позволяет продлить срок службы насоса. Отличное решение для использования в нежилых помещениях

Для жилых помещений, где пользуются водой с одной точки водозабора, правильным решением будет установить гидроаккумулятор ёмкостью 24 л. Стоит понимать, что если вы установите такой гидроаккумулятор в помещении, где одновременно открываются три крана, насос будет включаться и выключаться каждые две минуты.

При частом включении насоса, обмотка его двигателя начнёт нагреваться. Пусковые токи самые высокие. Срок службы такой установки будет небольшой. Также, не стоит устанавливать мощный двигатель на маленький резервуар. Он тоже будет очень часто включаться, так, как быстро будет заполнять ёмкость.

В зависимости от объёма накопительного бака вы получите максимум 30% запаса воды в автономном режиме (до запуска насоса). От 24 л – это всего лишь 6 литров, то есть каждые слитые 6 литров будет запускаться насос.

Ассортимент накопительных баков очень широк, вы сможете выбрать лучший вариант по ёмкости и типу установки

Оптимальным решением будет установка гидроаккумулятора на 50 и более литров. 30% от такой ёмкости составит 15 литров воды, что в свою очередь является хорошим показателем. На такой бак желательно установить насос, производительность которого соответствует значению в 60 л/мин.

Включение такой установки будет происходить крайне редко, шум не будет отвлекать жильцов, а обмотка двигателя не будет нагреваться. Стоимость такой установки на порядок выше, но учитывайте, что при правильных условиях эксплуатации, ваши водяные друзья прослужат намного дольше. Срок службы оборудования с лёгкостью достигает 5-10 лет.

Рассчитывайте гидроаккумулятор из расчёта точек водозабора. Каждая точка потребляет 10 л воды. Посчитайте, сколько может быть одновременно отрытых кранов, и подумайте, насколько с такой задачей справиться насос. От этого и толкайтесь.

Модели, изготовленные из нержавеющей стали имеют высокую стоимость, но срок службы таких устройств очень высок. Единственным уязвимым элементом остаётся мембрана, замена, которой не требует особых навыков

Установка гидроаккумулятора

Установка гидроаккумулятора производиться в подготовленном месте. Всего существует два варианта крепления, крепление к полу и настенное. Бак обязательно необходимо прикручивать. Гидроудары будут раскачивать устройство и это приведет к разрушению трубопровода.

Настенное крепление выполняется, в случае если на полу отсутствует свободное место или помещение подтапливается грунтовыми водами. Для этого выбирается горизонтальный бак. К полу крепится любой тип устройств (горизонтальный и вертикальный).

Для того чтобы закрепить бак вам потребуется просверлить отверстия под крепежные болты или анкера. Рекомендуется использовать диаметр болтов не менее 8 мм. Вес заполненного бака гораздо выше и равен объёму воды и весу устройства.

В целях экономии места бак ёмкость 50 литров закреплён на стене. Обратите внимание, обслуживание бака будет удобным. Ниппель расположен в нужном месте

Не рекомендуется устанавливать бак в труднодоступных местах. Вам может понадобиться разобрать систему, например, для консервации в зимний период или просто обслуживать устройство, возможно, придётся заменить мембрану.

Каждые 30 дней необходимо производить замер давления в баке. Процедуру требуется выполнять регулярно. В случае если давление упадёт, возникнут неполадки и работа системы будет нестабильна. Возможны частые включения насоса и громкие звуки при заполнении резервуара.

При подсоединении магистрали используйте подмотку, если подсоединение выполняется с помощью накидной гайки, используется только прокладка. Не рекомендуется применять силу при затяжке соединения – вы можете повредить оборудование.

Коротко о главном

Итак, устройство гидроаккумулятора насосной станции для домашнего водопровода включает в себя два основных элемента, корпус и резиновую мембрану. Благодаря воздушной рубашке внутри корпуса между мембраной и металлом, воздух оказывает давление на стенки резинового резервуара для воды и осуществляется автономная подача жидкости в систему.

Необходимо правильно подойти к выбору ёмкости устройства. При востребованности – лучше использовать бак большей ёмкости. Необходимо сопоставить нужный расход с количеством воды, которое система может дать автономно. Правильный расчёт снизит количество включений, и устройство прослужит максимально долго.

Друзья, у нас к вам два вопроса, что вам известно о вулканизации резиновой мембраны и каким методом расчёта пользуетесь вы? Оставьте информацию в комментариях, мы дополним эту статью вашими знаниями, и нам будет очень приятно, что ваше мнение дополняет нашу статью.

Аккумуляторы расширяют функциональные возможности гидравлических контуров

Скачать эту статью в формате .PDF Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

Гидравлические аккумуляторы являются одним из наиболее малоиспользуемых инструментов в гидравлической системе, что вызывает сожаление, поскольку они обеспечивают множество преимуществ гидравлической системе. Аккумуляторы часто неправильно понимают, особенно в том, что касается устранения неполадок, но принципы их работы просты, даже если математика, используемая в их спецификации, не всем по душе.

Аккумуляторы доступны в двух группах: механические и гидропневматические. Механические аккумуляторы могут заряжаться либо пружиной, либо массой, хотя и то, и другое встречается редко. Пружинные аккумуляторы поршневого типа и устанавливаются пружиной, противоположной стороне масла. Как и в случае со сжатым газом, степень сжатия пружины влияет на уровень выходной мощности, поскольку при движении поршня к выходному отверстию теряется больше потенциальной энергии, и энергия истощается.

Аккумуляторы с грузоподъемностью монтируются вертикально и также являются поршневыми, но с большой массой, использующей силу тяжести для повышения давления жидкости, а не сжатой пружины или газа. Поскольку механические аккумуляторы применяются редко, мы можем оставить их вне обсуждения, за исключением того, что аккумулятор с грузоподъемностью является единственным типом, способным обеспечить неизменное давление на протяжении всей длины его хода, поскольку сила тяжести остается постоянной на всем пути поршня. путешествовать.

Аккумуляторы баллонного типа

Рис. 1. Аккумуляторы баллонного типа, такие как показанный выше, являются наиболее распространенной формой и используют синтетический каучук, такой как нитрил, для предварительной зарядки газообразным азотом.

Гидропневматические аккумуляторы содержат как сухую часть (содержащую сжатый газ, обычно азот), так и влажную часть, содержащую гидравлическую жидкость. Сухая сторона аккумулятора заполняется газом до заданного давления, известного как предварительная зарядка, в зависимости от требований системы. Поскольку гидравлические системы плохо работают, когда гидравлическая жидкость газируется, в аккумуляторах требуется некоторая форма разделения, чтобы предотвратить смешивание жидкостей; мочевые пузыри, диафрагмы и поршни являются наиболее распространенными.

Аккумуляторы баллонов, Рисунок 1 , являются наиболее распространенной формой и используют синтетический каучук, такой как нитрил, для предварительной зарядки газообразным азотом. Баллон установлен внутри герметичного цилиндра высокого давления с полусферическими крышками на обоих концах. Идеальное монтажное положение баллонных аккумуляторов – отверстие для жидкости вниз, а отверстие для газа вверх. Когда баллонный аккумулятор заряжен, его баллон заполняет большую часть пустоты внутри корпуса, а тарельчатый клапан на масляном отверстии предотвращает выдавливание баллона из-под днища. Аккумуляторы для баллонов обычно доступны в широком диапазоне размеров, от 1/4 до 15 галлонов, в зависимости от диапазона, предлагаемого производителем.

Когда баллонный аккумулятор наполняется гидравлической жидкостью под давлением, наполненный азотом баллон сжимается, запасая гидравлическую энергию, равную объему взятой жидкости с учетом давления предварительной зарядки. Поскольку жидкость сбрасывается, когда гидравлическое давление ниже по потоку падает, камера повторно расширяется, выталкивая масло наружу. Вертикальное монтажное положение поможет предотвратить неравномерный износ баллона во время работы гидроаккумулятора, а также поможет избежать случайных случаев скопления жидкости или преждевременного закрытия тарелки. При этом баллонный аккумулятор прослужит дольше в любом положении, в том числе в горизонтальном, если загрязнение жидкостью хорошо контролируется.

Баллонные аккумуляторы легко ремонтируются, и, к счастью, основные игроки рынка аккумуляторов предлагают взаимозаменяемые ремонтные комплекты для аккумуляторов обычных размеров. Наиболее часто выбираемые баллонные аккумуляторы ремонтируются снизу, хотя предлагаются и ремонтируемые сверху. Аккумуляторы с верхним ремонтом удобны для установки на машины со сложной сантехникой или трудным местом монтажа, так как позволяют ремонтировать аккумулятор, оставаясь установленным на машине. Аккумуляторы, подлежащие ремонту снизу, необходимо снимать с машины для ремонта.

Рисунок 2. Мембранные аккумуляторы используют тот же тип синтетического каучука, что и баллонные аккумуляторы, но вместо баллонной формы они представляют собой просто мембрану, разделяющую верхнюю и нижнюю половины оболочки. Мембранные аккумуляторы

используют тот же тип синтетического каучука, что и баллонные аккумуляторы, но вместо баллонной формы они представляют собой просто мембрану, разделяющую верхнюю и нижнюю половины корпуса, Рисунок 2 . Мембранные аккумуляторы бывают либо сварными неремонтопригодными, либо резьбовыми ремонтируемыми. Сварной тип имеет диафрагму, прикрепленную посередине для разделения газовой и жидкостной сторон, и из-за особенностей своей конструкции они способны выдерживать среднее давление, обычно не более 5000 фунтов на квадратный дюйм.

Рис. 3. Резьбовые баллонные аккумуляторы сжимают диафрагму между верхней и нижней частями, чтобы прочно удерживать ее, обеспечивая более высокое давление.

Баллонные аккумуляторы с резьбой, Рисунок 3 , имеют несколько преимуществ по сравнению со сварными, хотя они, как правило, стоят дороже последних. Их резьбовая конструкция сжимает диафрагму между верхней и нижней оболочкой, чтобы удерживать ее прочно, обеспечивая более высокое давление, некоторые из которых могут достигать 10 000 фунтов на квадратный дюйм. Другое преимущество, конечно, в том, что диафрагму можно заменить, отвинтив две половинки. Оба типа мембранных аккумуляторов обычно невелики, их объем варьируется от нескольких кубических дюймов до примерно 1 галлона.

Поршневые аккумуляторы, Рисунок 4 , аналогичны бесштоковым гидравлическим цилиндрам, закрытым с обоих концов. Они включают в себя обработанную стальную трубу с резьбовыми крышками на обоих концах, одна крышка просверлена для масляного порта, а другая — для газового порта. Некоторые поршневые аккумуляторы могут быть приварены на одном конце, а на другом конце нарезана резьба для проведения ремонтных работ. Независимо от конструкции свободно скользящий поршень будет разделять противоположные жидкости.

Рис. 4. Поршневые аккумуляторы похожи на бесштоковые гидравлические цилиндры, закрытые крышками с обоих концов, и включают в себя обработанную стальную трубу с резьбовыми крышками на обоих концах.

Поршневые аккумуляторы обычно устанавливаются масляным портом вниз, а газовым портом вверх. Однако, как и аккумуляторы в мочевом пузыре, они прослужат дольше, если кондиционирование жидкости будет оптимальным. Это особенно важно, учитывая, что загрязнения могут оставаться на дне трубки аккумулятора, в то время как поршень перемещается вперед и назад по частицам. Поршневые гидроаккумуляторы хотя и доступны в неремонтопригодном типе, но достаточно легко ремонтируются, особенно если не наблюдается неравномерного износа на стволе.

Типы аккумуляторов мало меняются в том, как они функционируют и работают в гидравлических системах. В большинстве схем аккумулятор используется для хранения энергии, подобно батарее или конденсатору, хотя в некоторых системах они используются для гашения скачков или пульсаций давления.

Поскольку объемный модуль упругости гидравлической жидкости очень высок, она мало сжимается под давлением, что препятствует накоплению любого полезного количества потенциальной энергии. Азот, с другой стороны, хорошо сжимаем и поэтому может расширяться до своего первоначального объема после сжатия. Хотя это и не совсем эффективный процесс, поскольку часть энергии теряется в виде тепла, энергия, вложенная в аккумулятор, может быть использована по мере необходимости. Этот тип накопителя гидравлической энергии может дать конструктору гидравлических машин несколько преимуществ.

Универсальность аккумулятора

Рис. 5. В некоторых гидравлических системах требуется кратковременный выброс большого потока, например, в пробивном прессе. Одним из преимуществ гидроаккумуляторов является увеличение подачи насоса для удовлетворения этой потребности.

Одним из преимуществ гидроаккумуляторов является увеличение расхода насоса, Рисунок 5 . В некоторых гидравлических приложениях требуется короткий импульс высокого расхода, например, в пробивном прессе. Для достижения желаемой скорости цикла в операции штамповки требуется 20 галлонов в минуту в течение 10 секунд. Однако производительность насоса составляет всего 5 галлонов в минуту, так что эта скорость недостижима только при чистой мощности насоса. В течение 50 секунд времени ожидания между функциями прессования мы можем использовать мощность насоса 5 галлонов в минуту для накопления энергии в аккумуляторе, поэтому система снова готова к функции высокоскоростного прессования. Аккумуляторы, используемые для увеличения расхода насоса, экономят энергию, необходимую для холостого хода более крупного насоса, а также позволяют использовать меньший насос для достижения более высокой потребности.

Эту же схему можно использовать для прерывистого управления исполнительным механизмом, таким как зажим, который потребляет менее указанных 20 галлонов в минуту. Если нашему цилиндру зажима требуется всего 5 галлонов в минуту каждую минуту в течение пяти секунд функции зажима, то силовым агрегатом можно управлять с помощью реле давления, установленного после обратного клапана. Энергии в аккумуляторе будет достаточно для нескольких функций зажима, прежде чем емкость будет исчерпана, что приведет к тому, что переключатель снова включит блок питания до тех пор, пока переключатель снова не покажет полное давление, а затем снова выключит блок. Третье использование схемы в Рисунок 5 предназначен для удержания давления на приводе. Зажим может быть поддерживаемой функцией с направленным клапаном, оставленным активированным, в то время как аккумулятор компенсирует любую утечку или распад внутри компонентов в контуре.

Аккумуляторы подбираются для применения в системах накопления энергии в зависимости от количества потока, необходимого для пополнения, и разницы между максимальным рабочим давлением и самым низким давлением в системе. Кроме того, степень сжатия самого аккумулятора должна быть учтена в уравнении, описывающем рекомендуемое максимальное соотношение между минимальной и максимальной работой аккумулятора. Более высокая степень сжатия позволяет хранить больший объем жидкости, и, как правило, поршневые аккумуляторы опережают в этом отношении своих мочевых собратьев.

В таблице показан пример использования 10-галлонных баллонных и поршневых аккумуляторов, а также их взаимосвязь со степенью сжатия, рабочим давлением и требуемой предварительной заправкой. Оптимальная предварительная зарядка обычно составляет 80% от минимального рабочего давления, потому что слишком высокое давление не позволит полностью заполнить аккумулятор, а слишком низкое не позволит накопить много энергии. Более высокая разница между максимальным и минимальным давлением также позволяет увеличить энергоемкость, так как падение давления от аккумулятора на 5000–1000 фунтов на квадратный дюйм обеспечит больший объем, чем, например, падение на 5000–4000 фунтов на квадратный дюйм.

В таблице выше представлен пример использования баллонных и поршневых аккумуляторов емкостью 10 галлонов, а также их взаимосвязь со степенью сжатия, рабочим давлением и требуемой предварительной зарядкой. . Пульсации насоса являются результатом волн давления, возникающих, когда шестерни, лопасти или поршни достигают выпускного отверстия в виде цифровых рывков, а не непрерывного потока. Эти пульсации иногда вызывают раздражающие вибрации, дребезжание и шумы. Аккумулятор подходящего размера (обычно диафрагменного типа) гасит эти пульсации, чтобы «сгладить» поток насоса.

Рисунок 6. На приведенном выше рисунке показаны два примера аккумуляторов, используемых для демпфирования пульсаций насоса и поглощения ударов.

Второй контур На рис. 6 показан пример аккумулятора, используемого для поглощения скачков давления, например, подушки на камнедробильных катках. Любой скачок давления, вызванный нагрузкой, будет поглощаться аккумулятором. В том же контуре можно использовать предохранительный клапан, но он будет направлять жидкость от крышки цилиндра, а затем больше не будет возвращаться в исходное положение, как в случае с аккумулятором.

Не забывайте о технике безопасности

Учитывайте правила техники безопасности при работе с гидроаккумуляторами, как при их настройке, так и при обслуживании. При зарядке аккумуляторов помните о потенциальной ракете азота, с которой вы работаете, и будьте осторожны при обращении с баллонами. Также убедитесь, что ваше зарядное устройство находится в хорошем рабочем состоянии и соответствует стилю; на рынке представлены десятки различных зарядных головок. Наконец, убедитесь, что гидравлическая энергия из аккумулятора исчерпана перед обслуживанием, которое обычно выполняется с помощью предохранительных клапанов аккумулятора или шаровых кранов. Накопленная энергия может быть быстро выброшена, причинив ущерб или телесные повреждения, если высвобождается неправильным образом.

Джош Косфорд — дизайнер и сертифицированный специалист по гидравлике Fluid Power House в Кембридже, Онтарио, Канада. Для получения дополнительной информации посетите веб-сайт www.fluidpowerhouse.com.

Водонасосные станции: инструкция, схема, установка, неисправности — образ жизни

Видео: Как подключить 2 поплавковых выключателя к водяному насосу / подключение поплавкового выключателя Объясните с помощью схемы

Содержание

• Основные элементы насосной станции
• Принцип работы насосной станции
• Основные характеристики водонасосной станции
• Применение в сети централизованного водоснабжения
• Забор воды из источника
• Устройство насосной станции
• Принцип работы автоматики станция
• Насосная станция: неисправности
• Монтаж
• Вывод

Насосная станция необходима в любом доме. При наличии автономной системы водоснабжения требуется брать воду из подземного источника и подавать ее под требуемым давлением в водопровод.

При наличии централизованного водоснабжения установка также необходима, так как не всегда имеется необходимый напор.

Основные элементы насосной станции

К ним относятся:

• насос;
• гидроаккумулятор;
• реле давления;
• обратный клапан.

Принцип работы насосной станции

В первую очередь воду необходимо поднять с земли к месту использования. Для этого открывается кран. Включать насос каждый раз нецелесообразно, так как для набора давления потребуется время, а частые пуски быстро выведут его из строя.

При покупке водонасосной станции прилагаемая к ней инструкция содержит описание оборудования. Для обеспечения необходимых комфортных условий использования воды в первую очередь используется мембранный бак – гидроаккумулятор. Это гидроаккумулятор с датчиком уровня жидкости. При заполнении гидроаккумулятора насос отключается и включается только тогда, когда количество жидкости в баке уменьшается до минимума. В результате насос будет включаться гораздо реже, хотя частота включений напрямую связана с потреблением. Но здесь можно увеличить объем мембранного бака или установить в сети дополнительный, что позволит аккумулировать больше воды.

Появление насосных станций значительно облегчило условия использования воды. Отпала необходимость в сборе отдельных элементов и настройке системы водозабора.

Основные характеристики водонасосной станции

1. Мощность насоса. Зависит от количества точек потребления, высоты подъема жидкости, расстояния до источника.
2. Производительность. Не должно превышать скорость пополнения источника.
3. Объем аккумулятора. В нем хранится запас питьевой воды. Его количество должно обеспечивать потребности дома в случае перебоев с подачей (от 25 литров). Корпус выполнен из стали, чугуна и пластика.
4. Высота уровня воды в истоке. От этого зависит выбор типа насоса.
5. Наличие электронной защиты от перегрева обмотки двигателя и сухого хода. Увеличивает срок службы насоса.
6. Метод контроля. Станции автоматические поддерживают постоянную подачу воды и давление в водопроводе. Водонасосная станция для дачи не нуждается в дорогостоящей автоматике, которую можно не устанавливать, а обрабатывать вручную. Для этого необходим насос, накопительный бак и трубопровод с запорной арматурой.
7. Наличие фильтра и обратного клапана. Защитите оборудование от загрязнения и продлите срок его службы.

Применение в сети централизованного водоснабжения

Водонасосные станции легко подключаются к бытовому водопроводу. Для этого они сопровождаются подробными описаниями, где есть схемы установки и инструкция по эксплуатации.

Для городской квартиры достаточно мембранного бака емкостью 20 литров. Этого запаса достаточно для пользователя. На верхних этажах напор воды всегда ниже, и емкость бака желательно увеличить до 60-100 литров. В противном случае у жильцов квартиры даже нет возможности включить стиральную машину или колонку.

При отсутствии воды в трубах насос не запустится, так как он защищен от работы всухую. Как только он появится, станция сразу же возобновит работу.

Водозабор из источника

При глубоких колодцах водонасосная станция для дома устанавливается внутри помещения, за исключением погружного насоса, который размещается в колодце.

Поверхностный насос имеет возможность забора воды только на высоту 7-10 м.

Станции водонасосные в основном применяются для подъема воды из колодцев и колодцев. При работе в помещении важна бесшумность. В настоящее время невозможно оставлять насосную станцию ​​без присмотра. Кроме того, требуется утепление при эксплуатации круглый год. Удобнее всего устанавливать насосные станции в подвалах домов. Для этого еще при строительстве бурят мини-скважины и рядом обустраивают кессон, где и располагается агрегат.

Устройство насосной станции

Характерной чертой насосной станции является ее первоначальная готовность к работе. Если насос требует дополнительных фитингов, здесь уже все собрано. Водонасосная станция, схема которой представлена ​​ниже, содержит насосный агрегат, гидроаккумулятор, фильтры грубой и тонкой очистки и кран. Он также включает в себя автоматический контроль давления жидкости и защиту от перегрева.

Основной частью оборудования является поверхностный центробежный насос. Снабжен асинхронным электродвигателем.

Металлический аккумулятор содержит мембрану, на которую давит нагнетаемый воздух. При наполнении вода давит на мембрану и сжимает воздух. Количество жидкости внутри регулируется датчиками верхнего и нижнего уровня.

Насос крепится к баку сверху. Он поставляется с эжектором, фильтром и обратным клапаном.

Кабель следует заменять в зависимости от требуемой длины. Трубопроводы и шланги подбираются в зависимости от параметров конструкции.

Принцип работы автоматической станции

Вода из гидроаккумулятора расходуется до срабатывания контактов нижнего уровня на реле давления, включающих насос. Жидкость закачивается в систему, заполняет бак и растягивает мембрану внутри него. Внутреннее давление начинает расти, пока не достигнет верхнего предела, установленного на реле давления. При этом контакты размыкаются, и двигатель насоса отключается.

Мощность бытовой насосной станции 650-1600 Вт. За час перекачивает от 3500 до 5000 литров воды под давлением 2,5-5 атм.

Водонасосная станция: неисправности

1. Двигатель вращается, но насос не качает воду. Чаще всего это происходит из-за протечки во всасывающей трубе. Проверьте герметичность всех соединений. Если обратный клапан не работает, его необходимо отремонтировать или заменить. Причиной неисправности может быть засор или выход из строя пружины. Для того, чтобы насос работал, система водоснабжения заполняется водой. Конец всасывающего шланга всегда должен быть погружен в жидкость. При этом высота подъема всегда должна быть меньше допустимого значения, указанного в техническом паспорте.

2. Генерация между рабочим колесом и корпусом может привести к снижению производительности насоса до такой степени, что он начнет работать на холостом ходу. Крыльчатка также может быть разрушена из-за износа. Детали или насос требуют замены. В этом случае не нужно менять всю станцию.

3. Мощность электродвигателя в значительной степени зависит от величины напряжения в сети. Если его недостаточно, может не набраться необходимая скорость откачки воды. Здесь нужен стабилизатор.

4. Резкий забор воды из-за подсоса воздуха во всасывающем патрубке.

5. Частые пуски и остановки насоса из-за неправильной работы датчиков уровня. Причина — разрыв мембраны. Его исправность проверяется нажатием на ниппель. Если из воздушного отсека выходит вода, мембрану необходимо заменить. Давление воздуха также может быть слишком низким. Его измеряют манометром (1,5-1,8 атм при отсутствии воды) и при необходимости подкачивают воздушным насосом. Если на корпусе гидроаккумулятора появляются трещины, их заделывают «холодной сваркой». Если бак исправен, нужно проверить работу прессостата и при необходимости заменить его.

6. Насос работает без остановки. Требуется регулировка реле давления на верхнем и нижнем уровнях. После продолжительной работы прежнее значение давления больше не может быть достигнуто. Поэтому его уменьшают ослаблением пружины или установкой маркера. Иногда достаточно очистить вход реле от солей жесткости. Также следует проверить надежность контактов в электрической цепи.

7. Насос не вращается. Когда он не используется в течение длительного времени, необходимо вручную провернуть крыльчатку или вал, а затем включить его. Может выйти из строя конденсатор, которым питаются трехфазные двигатели, работающие от однофазной сети. Здесь нам нужно его заменить.

Если правильно подобрать, установить и эксплуатировать водонасосные станции, то ремонт не потребуется в течение длительного времени.

Крепление

Что еще следует учитывать при планировании водяной насосной станции? Он устанавливается рядом с источником. Для круглогодичного использования для него должно быть теплое помещение.

Трубы от колодца или колодца укладываются в траншею ниже глубины промерзания грунта. В этом случае источник надежно изолирован. На обратный клапан устанавливается специальная сетка, предохраняющая его от загрязнения.

Насосная станция установлена ​​на прочном фундаменте, закреплена болтами и заземлена.

Система заполняется водой, после чего включается насос. После того, как давление поднимется до установленного значения, он должен выключиться и снова включиться по мере поступления воды.

Заключение

Станции водонасосные служат для создания и поддержания давления воды в системе водоснабжения в установленных пределах. Характеристики устройства должны быть правильно подобраны исходя из потребностей и параметров источника. Правильно установленное оборудование обеспечит дом питьевой водой стабильно и надолго, создавая достаточный запас в случае перебоев с подачей или отключения электроэнергии.

No related posts.
