Принцип работы крана маевского: принцип работы, как спустить воздух

принцип работы, как спустить воздух

Во время подпитки системы тепловым устройством вместе с водой в радиаторе оказывается немного воздуха. Зачастую он растворен в жидкости, но в зоне с невысоким давлением собирается в трубе. Так образуется «воздушный затор», если его не спустить, то он создает серьезные помехи для циркуляции теплой воды по сети. Отопительная система при подпитках не всегда может вытеснить эти пробки при помощи воды.

Устройство крана Маевского – ручной воздухоотводчик, который улучшает процесс работы отопительной системы. Например, часто происходит, что часть сети греет плохо или не греет совсем, хотя котел работает на полную мощность. Это происходит вследствие завоздушивания батареи, поэтому в нее не попадает теплая вода. Чтобы спустить воздух из системы, нужен кран Маевского, его технические характеристики и простой принцип работы, позволяют без труда решить данную проблему.

Длительное время применяли простые водопроводные краны с целью спустить воздух из сети, которые также использовались, чтобы делать забор теплой воды из батарей для бытовых потребностей.

Для закрытой системы отопления такие действия недопустимы. Кран Маевского позволил поменять ситуацию, пользоваться ним очень легко, но забирать воду из батареи при этом устройстве трудно.

Важно! В инструкции и нормативных документах, где описывают принцип работы и технические характеристики устройства, название «кран Маевского» не встречается, вместо этого пишут — «радиаторный игольчатый воздушный клапан».

Устройство разных моделей

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

• Прочного корпуса, для изготовления которого используется латунь;
• Игольчатый клапан из стали;
• Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Совет! Если упали температурные показатели радиаторов, а в системе высокая температура, то это свидетельствует, что образовался воздушный затор. Чтобы развоздушить систему, иногда ее можно не открывать. Если на термостате выставить максимальную температуру, то воздух выведет водяной поток большой скорости, чего и планировалось достичь.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления.

Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Использование крана Маевского

h3_2

Пользоваться прибором достаточно просто. Самые простые открываются вручную, а более сложные устройства выводят излишки воздуха сами. Автоматический кран Маевского устанавливают в больших магистралях, где накапливается очень много воздуха. Ручному устройству развоздушить такую сеть трудно, но для частного дома или квартиры ручной прибор подходит отлично.

Прежде чем приступить к работе с проблемным радиатором, необходимо убрать ценные вещи и ковры, которые находятся вблизи, приготовить емкость для воды и ключ. Если прибор установлен в сети с принудительной циркуляцией, необходимо выключить насос, иначе воздух не сможет подняться вверх к радиатору.

Чтобы открыть клапан, необходимо установить ключ в специальную резьбу, и не спеша прокручивать его против часовой стрелки. Прекратить вращения необходимо тогда, когда будет слышно шипение воздуха, который выходит из батареи. Когда воздух перестанет выходить из батареи и поступит вода, начинают осторожно закручивать кран. Ключ при этом поворачивают по часовой стрелке. Если вода течет из батареи с воздушными пузырями, то подставляют емкость, и не закрывают кран, пока вода не начнет выходить без воздушных пузырей.

Важно! Если все действия были проделаны правильно, а температура на радиаторе не поднялась, то, вероятнее всего, батареи засорились. Своими силами сделать очистку достаточно трудно, поэтому стоит обратиться к специалисту.

Монтаж крана Маевского

Установить кран Маевского можно самостоятельно, главное – не ошибиться с размером устройства. Такие краны бывают с резьбой 1 дюйм, ¾ дюйма и ½ дюйма.

Ставят кран на радиаторы в верхней части, на стороне, которая противоположна подаче воды. Перед установкой из сети необходимо спустить воду. В пробке радиатора нужно открутить заглушку и на ее место установить кран. Устройство оснащено уплотнительными резиновыми кольцами, но для надежности лучше сделать обмотку. Для улучшения герметизации на резьбу наматывают ФУМ-ленту или льняное волокно.

Кран необходимо устанавливать таким образом, чтобы отверстие располагалось на стороне, не прилегающей к стенке. Иначе при заборе воздуха невозможно будет поставить емкость для сбора воды.

В старых чугунных батареях перед установкой устройства придется сделать предварительную подготовку:

• Высверлить вверху в заглушке отверстие;
• Сделать резьбу;
• Прикрутить устройство.

Ставить автоматический кран на чугунных радиаторах в центральных системах отопления не советуют. Вода в таких магистралях, как правило, очень грязная и устройство придется постоянно чистить. В таких сетях очень часто образуются воздушные пробки и происходят гидравлические удары мощностью до 15 атм. В таких случаях потребуется установка автоматического устройства, которое сможет выдержать температуру до 150 °C.

Важно! При использовании прибора для вывода воздуха, нельзя чтобы поблизости батареи находился открытый огонь. С воздухом часто выходят горючие газы, что может стать причиной пожара. Также нельзя оставлять кран Маевского в открытом положении. Такой принцип работы не допускается, так как это приведет к выходу из строя батареи или полотенцесушителя.

Монтаж воздухоотводчика на полотенцесушитель

У полотенцесушителя с подключением внизу для крана предусмотрено специальное отверстие. Но полотенцесушитель с подключением сбоку нужно будет немножко дорабатывать. На подводку устанавливается металлический тройник с резьбой подходящего диаметра, а крановое отверстие выхода должно быть развернуто от стенки.

Монтаж крана Маевского позволяет снизить расходы на отопление, так как прогрев помещения будет осуществляться равномерно и без перерыва.

Кран Маевского для радиаторов. Принцип работы. Установка

Комфортные условия проживания в квартире или доме напрямую зависят от правильной работы системы отопления. В зимне-осенний период время эта тема становится наиболее актуальной. Для правильного функционирования систем горячего водоснабжения или отопления применяются особенные узлы и конструкции. Среди крупного оборудования затесалась маленькая интересная вещица. Зовется краном Маевского. Давайте разберем, что это такое и для чего это нужно.

Что это такое?

Воздухоотводчик (кран Маевского), механический, применяется для сброса повышенного давления или спуска воздуха в системе подачи горячей воды и отопления. Может иметь несколько диаметров 1⁄2 или 3⁄4. В современных конструкциях отопления могут применяться автоматические краны сброса. Они имеют отличительные конструктивные особенности от механических вариантов.

В данной статье речь пойдёт о механических вариантах. Кран Маевского относится к механическим устройствам стравливания воздуха в системе. Название Маевского — это общепринятый вариант в народном исполнении. Правильно с технической точки зрения это устройство называется воздухоотводчик. Но при покупке в магазине название «кран Маевского» никого не удивит. Клиенту предложат выбор диаметра и фирму изготовитель.

Основные места использования следующие:

Многоквартирные дома. Высокоэтажные жилые комплексы. Отопительные системы жилых кварталов и административных зданий. Производственные помещения администрации (конторы, офисы).

Еще в 1931 году данное устройство придумал минский сантехник Роев. Но это была примитивная конструкция. Спустя два года инженер Маевский модернизировал или кардинально изменил конструкцию Роева. С тех пор кран получил последний вариант названия.

Устройство

Кран имеет металлический корпус с небольшим технологическим отверстием, пластиковою внутреннюю обойму. Внутри обоймы установлена конусная резьба с зажимным болтом. В пластмассовой обойме проделано отверстие спуска воды. Для удобства пользования обойма вращается на 360 градусов.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Установка и пользование

Согласно физическим принципам процесса циркуляции воды в замкнутом пространстве, воздуховод (кран Маевского) устанавливается в верхних точках системы. Обычно это радиаторы (батареи), полотенцесушители или места непосредственно на стояках в квартирах, верхних этажей. Стравливать воздух необходимо с помощью отвёртки, откручивая винт в левую сторону. В процессе отворотов появится характерный звук шипения. Сначала можно подумать, что из-под винта хлынет струя горячей воды. Но это не так. При дальнейшем откручивании вода начнёт сочиться тонкой струйкой или будет капать.

Конструкция крана Маевского с внутренней стороны предусматривает технологическое отверстие небольшого диаметра для выхода воздуха. Поэтому шипение указывает на выход воздуха. А последующая течь жидкости указывает на то, что система освободилась от воздушного затора. Рекомендуется в процессе спуска воздуха дождаться, пока через отверстие крана не будет проходить водяная струя без шипящих звуков и характерных пузырьков воздуха.

В пластиковой обойме для выхода воздуха предусмотрено специальное отверстие. Для полного спуска воздушной пробки, рекомендуется сделать два, три оборота винта. Полностью винт выкручивать из конусной резьбы нельзя. При большом давлении его обратно будет очень сложно, а в отдельных ситуациях невозможно. Максимального эффекта можно достичь при открученном винте в несколько оборотов, а полное извлечение его из корпуса лучших результатов не даст.

Как стравить воздух при отсутствии крана Маевского?

Обычно система централизованного отопления работает без погрешностей. Но иногда могут возникнуть непредвиденные ситуации. В помещении становится прохладно, батареи издают неопределённые звуки (похожие на металлические удары из нутрии). Что вносит определённую долю дискомфорта в места проживания. Возникает естественный вопрос, что это за звуки и почему похолодало. Как правило, присутствие таких «симптомов» говорит об образовании пробки из воздуха на конкретном участке (квартире, другом помещении). Как быть, если отсутствует кран Маевского.

Завоздушенность батарей подразумевает спонтанное накопление воздуха, в батареях или полотенцесушителях. Обычно это случается в многоквартирных зданиях с большим количеством этажей. Обычно это квартиросъёмщики, последних этажей. Распространенными причинами считаются следующие варианты:

• Проведение ремонтов на нижних этажах. В случае проведения ремонтов отопительной системы, определённое количество воздуха может попасть в рабочую магистраль.
• Непредвиденная утечка жидкости в трубах или батареях, что потребует немедленной проверки, профилактики или восстановительных мероприятий.
  Конструкция и устройства тёплых полов (сложные схемы ответвлений в большом количестве). В частых случаях это является бичом многоквартирных зданий.
• В воде с высокой температурой всегда содержится воздух. При частой замени жидкости в отопительном контуре котельной, постепенно собирается воздух, что повышает вероятность возникновения воздушной пробки.
• Общий пуск отопительной магистрали в частых случаях вызывает завоздушенность в некоторых местах системы.

В частных домах эти варианты не работают. Так как система отопления имеет свои особенности и период замены теплоносителя.

Большинство квартирных радиаторов оборудуются, клапанами для стравливания: кран Маевского или автоматическое устройство. А если в квартире стоят старые батареи из чугуна, их конструкция не предусматривает использование клапана. Вместо него стоит металлическая заглушка, со старым уплотнителем и покрытая толстыми слоями краски от многочисленных окрасок.

Демонтировать ржавую заглушку практически невозможно. Единственным подходящим выходом можно назвать «поход» к соседям. У них наверняка должен стоять кран Маевского. А если соседей нет дома или место скопления последний этаж, что делать в этом случае? Остаётся последний вариант старый дедовский способ.

Главное сделать запас тряпок и приготовить глубокий таз. Далее потребуется разводной ключ (крокодил), и растворитель для краски. Сначала нанести растворитель на место установки заглушки и подождать 15 минут. После указанной выдержки по времени, плотно закрепить крокодил на гранях заглушки и методом проворачивания вверх, вниз по несколько миллиметров, постараться сорвать заглушку на резьбе. Это необходимо делать аккуратно, что бы ни отломать (сорвать) старые, ржавые резьбы заглушек и радиаторов. Для справки, заглушка откручивается против движения часовых стрелок.

Когда тело заглушки начнёт нормально откручиваться, появится звук шипение спускаемого воздуха. Нельзя заглушку откручивать до конца. В процессе стравливания из батареи может просочиться определённое количество воды, но это не страшно. После того, как шипение прекратилось, можно считать, что воздух отсутствует. Аккуратно закрепить на резьбе заглушки уплотнительный материал и произвести обратную затяжку. В конце стык, можно закрасить краской. Это единственный, актуальный вариант стравить воздух, если отсутствует кран Маевского.

Читайте так же:

принцип работы, виды, правильная установка

Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.

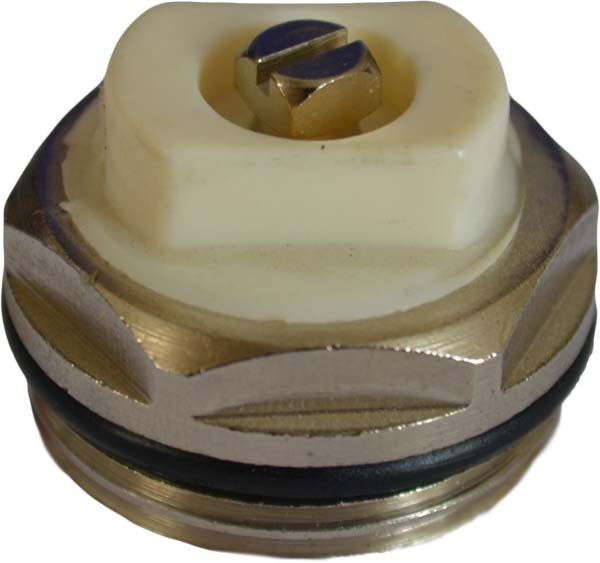

Кран Маевского, стандартная модель

Читайте в статье

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Ручной кран Маевского

кран маевского

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран Маевского автоматический

кран маевского автоматический

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителем

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

• Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы

• Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

• Если произошло повреждение в местах соединения отдельных частей конструкции.

• Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Чугунная батарея — классика

1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Изготовление отверстия под воздушный клапан

4. Всё, можно вворачивать краник в готовое отверстие.

Кран, вмонтированный в чугунную батарею

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

1. Сливаете всю воду.
2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Правильное положение крана

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

• В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40

wd-40

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

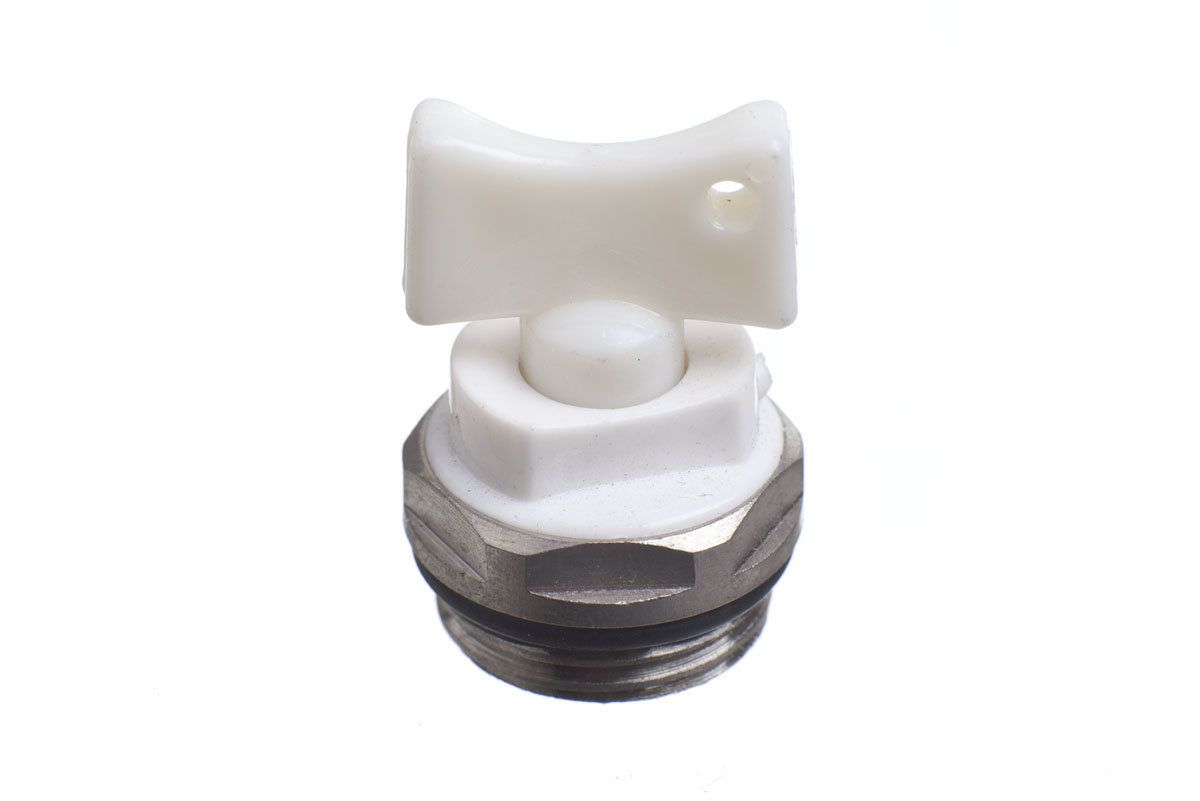

Клапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

кран маевского

Альтернативные варианты замены

• Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.

Водоразборный кран

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
• В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Потоп в доме

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

устройство, принцип работы, виды, особенности установки и ухода за ним

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

• Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
• При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
• После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями. Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрены отверстия для установки крана, что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

• для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
• устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
• в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Эффективность крана Маевского (видео)

Оцените статью: Поделитесь с друзьями! Смотрите также:

Кран Маевского принцип работы | Кран Маевского

      Здравствуйте! Скорее всего, многие слышали о кране Маевского. Его используют для спуска воздуха в батареях отопления. Он незаменим при наладке работы радиаторов из-за наличия в системе воздуха, препятствующего циркуляции теплоносителя. Словосочетание «кран Маевского» не встречается в официальной документации, но так его называет почти каждый сантехник. По ГОСТу его название – игольчатый радиаторный воздушный клапан.

Немного истории

      Кран изобрели в 1933 г., но его упоминание можно встретить в 1931 г. Тогда он был изобретен сантехником Роевым. В состав крана входило две детали с прокладкой между ними. С 1932 г., после того, как он был испытан, кран используется в приборах отопления. При этом отличием крана Маевского является наличие ключа, имеющего форму креста, и стыковки «конус в конус». Основная задача обоих устройств – стравливание воздуха. Изделие Роева со временем было забыто, и стали использовать лишь кран Маевского.

Принцип работы клапана

      Основной причиной снижения температуры является нарушение циркуляции теплоносителя в батарее из-за попадания воздуха. Тогда следует использовать кран Маевского. В противном случае система не сможет целиком заполниться водой. Как правило, такие устройства устанавливаются в индивидуальном порядке по желанию хозяев. Также их необходимо установить на полотенцесушители, за исключением электрических.
Клапаны бывают простыми и автоматическими. Они работают одинаково, несмотря на внешние различия. По сути, это конусный шток, и, если его закрутить до конца – отверстие закрывается.

      Для изготовления клапанов используют латунь и сталь благодаря их устойчивости к коррозии. При покупке крана стоит присмотреться к диаметру наружной резьбы. Стандартная резьба – 0,5 и 1 дюйм, для старых батарей из чугуна – 0,75 дюйма. Аналогичные клапаны применяются для современных приборов отопления.

Устройство крана

      В состав крана Маевского входит корпус и конусный винт, вкручиваемый внутрь. Если в системе находится мало воды либо она подается при малой скорости, возникает воздушная пробка. Как результат – температура уменьшается из-за недостаточного нагрева радиаторов. Кран открывается вручную без использования инструментов.

Процедура стравливания воздуха

     Сперва нужно подготовить тряпку и поставить под радиатор миску. Чтобы воздух полностью вышел, кран поворачивается на пол-оборота. При открытии клапана отчетливо слышно шипение, означающее высвобождение воздуха из отопительной системы. К этому стоит отнестись очень внимательно, поскольку вслед за воздухом обязательно потечет вода. Вот тогда и следует закрывать кран.

      В некоторых системах выполняется установка насосов принудительной циркуляции. Их необходимо отключить перед тем, как стравливать воздух. В противном случае воздух невозможно будет устранить до конца и понадобится повторное выполнение процедуры.

     Кран Маевского преимущественно устанавливается в централизованных системах отопления. При наличии закрытого либо автономного отопления понадобится автоматический кран, работающий самостоятельно. Это избавляет хозяев дома от надобности контролировать температуру теплоносителя и выполнять стравливание воздуха.

     Автоматический кран имеет резьбу, полностью соответствующую государственному стандарту. Поэтому его установка выполняется без каких-либо проблем. Чтобы установить кран, понадобятся элементарные знания об устройстве отопительной системы.

Самостоятельная установка крана

     Прежде, чем установить кран, необходимо слить воду и вынуть заглушку в батарее. В этом месте и будет установлен кран. Установку клапана для батареи централизованного отопления стоит выполнить летом, поскольку в это время вода из радиатора уже слита.

Пошаговый монтаж крана Маевского

      При установке клапана на чугунную батарею необходимо в ее верхней части просверлить отверстие. Далее делается резьба и вкручивается кран. При наличии централизованного отопления не рекомендуется монтировать автоматический кран. Это связано с постоянной циркуляцией воды, которая загрязняется сама и может засорить клапан. Также это обусловлено регулярным отключением отопления в многоэтажках, поэтому воздух в системе появляется довольно часто. Чтобы избежать негативных последствий гидравлических ударов, возникающих в центральной системе, необходимо использовать особый клапан, способный выдержать до 15 атмосфер при температуре воды до +150 градусов.

Обслуживание крана Маевского

      Надежность крана подтверждается его исправной работой на протяжении долгих лет. При наличии загрязнений в системе, небольшое отверстие клапана засоряется. Чтобы прочистить его, понадобится булавка либо иголка. В тех случаях, когда все выполнено правильно, но радиатор не нагрелся, нужно прочистить саму батарею. С этим справится только профессионал. Также может понадобиться установка новой батареи.

      Для замены клапана понадобится разводной либо газовый ключ. Заглушка радиатора зажимается и придерживается. Затем нужно выкрутить кран.

Правильная эксплуатация клапана

      Существуют рекомендации, позволяющие долгое время использовать клапан:

• кран устанавливается только на радиатор отопления;

• для обслуживания клапана понадобится не только отвертка, но и разводной ключ;

• при устранении воздуха рядом не должно быть огня, чтобы не возник пожар;

• клапан всегда должен быть закрыт, иначе радиатор испортится;

• в результате простоя клапана на его резьбе образуется ржавчина, мешающая открыванию. В таком случае необходимо капнуть керосином и выждать несколько минут. После этого резьба легко откручивается.

Достоинства крана Маевского

      Клапан имеет эргономичный дизайн, благодаря чему он прекрасно смотрится на радиаторе. При отсутствии крана существует риск затопить соседей. Это сопровождается возмещением ущерба, а также испорченными нервами. Хотя стоимость крана даже близко нельзя сравнивать со стоимостью поврежденного имущества.

      Осуществляя выбор между простым краном и автоматическим, следует помнить, что последний имеет красивый внешний вид, однако он может быстро засориться. В результате клапан ломается.
Кран Маевского отличается простотой и надежностью. Благодаря наличию резинового уплотнителя он легко устанавливается на любой радиатор.

      Те, кто живут на последнем этаже многоэтажного дома, в определенной степени влияют на судьбу жителей нижних этажей. Своевременное удаление воздуха из системы гарантирует тепло в квартирах жителей всего стояка. Установка крана обеспечивает экономию средств. Контроль температуры приборов отопления предотвращает их охлаждение. В результате квартира прогревается равномерно без применения электрических отопительных приборов.

что это, для чего он нужен, принцип работы, как его установить

В статье рассматривается устройство и принцип работы крана Маевского. Вы узнаете, как монтировать его в различные виды радиаторов, а также как правильно производить самостоятельное развоздушивание системы в начале каждого отопительного сезона.

Кран Маевского относится к специализированной сантехнической запорной арматуре. Его устанавливают на радиаторы отопления и полотенцесушители в ванной комнате. С помощью него можно легко развоздушивать элементы системы отопления, повышая тем самым ее эффективность. Актуальные расценки на установку крана Маевского можно запросить тут.

Для чего нужен кран Маевского?

Основное назначение крана Маевского для чугунных радиаторов и полотенцесушителей заключается в отведении воздуха из системы отопления или водоснабжения. Официальное его название – игольчатый воздушный клапан. Именно так о нем упоминается в соответствующем ГОСТе.

Существует несколько вариаций клапана, которые отличаются только внешним видом, сохраняя единый принцип работы. В качестве основного материала используется латунь, которая обладает отличной механической прочностью и стойкостью к коррозии. Конструктивно этот кран состоит из двух основных элементов – корпуса и конического винта. Для отвода воздуха из системы сбоку корпуса предусмотрено специальное отверстие.

Для традиционных систем отоплений в многоквартирных домах кран монтируется на каждый радиатор отопления. Для полотенцесушителя кран Маевского ставят через специальный тройник, который врезается в водопроводную магистраль.

Как работает кран Маевского? Принцип его работы основан на физике взаимодействия теплоносителя (воды) и воздуха. Через небольшое отверстие клапана воздух выталкивается давлением воды, обеспечивая развоздушивание системы отопления и улучшение циркуляции теплоносителя.

Как установить кран Маевского?

Процесс установки крана Маевского может отличаться в зависимости от типа радиатора, на который он будет монтироваться. Если речь идет о современных биметаллических отопительных батареях, то вверху в торце каждого радиатора предусмотрено специальное отверстие, куда устанавливается клапан. При покупке крана необходимо убедиться, что его диаметр совпадает с отверстием на радиаторе. Клапаны могут иметь диаметр ½, ¾ или 1 дюйм. Сам процесс установки происходит следующим образом:

1. Пробка-заглушка выкручивается из отверстия в батареи.
2. На ее место вкручивается клапан и закрывается до упора.
3. При монтаже используют резиновые прокладки, входящие в комплект поставки клапана, а для подстраховки резьбовое соединение обматывают специальной ФУМ лентой или паклей из льняных волокон.

Установка крана Маевского на чугунный радиатор старого образца предполагает проведение дополнительных работ. В верхней части заглушки батареи следует высверлить отверстие под нужный диаметр клапана, а затем нарезать резьбу.

Для домашних систем отопления используют преимущественно клапаны с ручным управлением. Для крупных магистральных систем устанавливают автоматический кран Маевского. Конструктивно этот воздухоотводчик имеет внутри специальную полость, в которой находится пластиковый поплавок. В случае заполнения пространства воздухом, поплавок давит на шток и открывает клапан. Как только на место воздуха попадает теплоноситель, клапан герметично закрывается, что исключает течь воды. Такой кран удобен тем, что он не нуждается в ручной регулировке и обслуживании.

Как пользоваться кранами Маевского?

Если речь идет об автоматическом клапане, то никакого стороннего вмешательства он не требует в течение всего срока службы. Ручные краны предусматривают регулярные мероприятия по стравливанию воздуха из системы отопления, особенно после летней профилактики.

Как спустить воздух с краном Маевского? В зависимости от конструктивных особенностей клапана, есть три способа открывания крана для стравливания из системы воздуха:

• Вручную.
• С помощью специального ключа, входящего в комплект.
• Отверткой, рожковым ключом или другим инструментом.

Приоткрыв пробку, можно услышать слабое шипение – это теплоноситель выдавливает из системы скопившийся там воздух. Открытым кран нужно держать до появления первой течи воды. Это говорит о том, что воздух полностью вышел, и можно закрывать клапан. Благодаря простоте конструкции и высокой надежности, кран Маевского не требует дополнительного ухода, и может служить несколько десятилетий. Замена старого крана на новый не вызовет никаких трудностей, как и первичный монтаж клапана на радиатор отопления.

На нашем портале вы сможете найти специалистов, которые произведут монтаж отопления и водоснабжения под ключ с установкой всей необходимой запорной арматуры, включая и краны Маевского.

Большой выбор строительных бригад и частных профессионалов разных специальностей в одном месте, позволит вам подобрать нужного мастера для выполнения любых работ в области строительства и ремонта. Помощь в выборе подходящего специалиста вам окажут реальные комментарии пользователей, фотографии выполненных работ и онлайн рейтинг, показывающий степень доверия к мастеру. Доступ к контактам специалиста позволит вам напрямую поговорить с ним, обсудить условия работы и договориться о выгодной цене на предоставляемые им услуги.

что это такое, принцип работы, устройство, особенности

Обновлено: 30 мая 2020.

Кран Маевского: что это такое? Какой его принцип работы и для чего он нужен? Каково его устройство и схема? Каждый кто сталкивается с установкой радиаторов задаетс такими вопросами.

В этой статье вы найдете ответы на вопросы о кране Маевского: что это такое, его принцип работы, чем его открыть. Также рекомендуем посмотреть короткое познавательное видео об этом устройстве.

Для чего нужен кран Маевского?

Кран Маевского – небольшое устройство, позволяющее спустить воздух из системы отопления или горячего водоснабжения. Обычно он устанавливается в верхней части радиаторов, полотенцесушителей, коллекторах теплых водяных полов.

Второе его название – механический воздухоотводчик. В отличие от автоматического воздухоотводчика, в нормальном состоянии он выполняет роль заглушки. Использовать его нужно тогда, когда есть подозрение на воздушную пробку в системе.

Это устройство универсально, разные варианты отличаются в основном диаметром резьбы. У моделей могут быть разные формы головки, наличие поворотной части, о чем речь пойдет ниже.

Чем открыть

Есть три способа открыть кран Маевского:

• Специальным ключом;
• Отверткой;
• Вручную или пассатижами.

На устройстве есть головка квадратной, шестиугольной или неправильной четырехугольной формы. Под такую головку нужен соответствующий ключ.

Ключ для крана Маевского под квадратную головку.

На головке часто есть прорезь под обычную плоскую отвертку. Если нет ключа, можно воспользоваться ей.

Прорезь на головке крана Маевского под плоскую отвертку.

Некоторые модели оснащены головкой с насечками. Ее можно открутить пальцами, а если не получится – зажать в пассатижах или плоскогубцах и провернуть.

Головка под пассатижи и плоскогубцы на кране Маевского.

Принцип работы

Схема крана Маевского с поворотной частью.

Принцип работы крана Маевского прост. Запорный винт в закрученном положении перекрывает входной канал. Когда вы его начинаете откручивать, конус отодвигается, освобождая доступ к выходному отверстию.

Оба канала имеют маленький диаметр (порядка 1-2 мм), поэтому вода или теплоноситель из системы отопления или ГВС будут выходить тонкой струей. Для спуска воздуха достаточно одного-двух поворотов запорного винта.

Поворотная часть позволяет направить отверстие в нужном направлении. На некоторых моделях механических воздухоотводчиков ее нет, а корпус цельный. Поэтому при стравливании воздуха обратите внимание на направление выходного канала.

Отверстие для спуска воды на поворотной части крана Маевского.

Кран Маевского: Видео

Из этой статьи вы узнали:

• Что такое кран Маевского;
• Как он устроен и работает;
• Для чего устанавливают кран Маевуского на радиаторах.

Надеемся. статья была вам полезна. Не забудьте поделиться ей с друзьями!

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, на котором вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.

Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!

Что такое кран Маевского, зачем он нужен и как правильно установить. Воздухоотводчик Маевского, принцип работы аппарата

Клапан Маевского — это общее название устройства. В ГОСТах название этого устройства определено как игольчатый воздушный клапан радиатора … Основным рабочим элементом описываемого устройства является запорный вентиль игольчатого типа, который может приводиться в движение с помощью специального инструмента.

Для начала работ по открытию задвижки Маевского в жилых помещениях необходимо подготовить ряд инструментов и материалов:

• Система отопления.
• Отвертка.
• Разводной ключ.
• Плоскогубцы.
• Сосуд для воды.

Как открыть систему отопления: план мероприятий

Работа по открытию клапана Маевского может состоять из нескольких пошаговых действий:

• Предварительный осмотр и выбор инструмента.
• Подготовка емкости для слива воды.
• Открытие клапана.
• Трудность открытия мер.
• Процесс выпуска воздуха из системы, находящейся под давлением.

Как самому открыть вентиль Маевского: видео, пошаговая инструкция.

Перед тем, как начать процесс вскрытия устройства, необходимо его внимательно осмотреть. Особое внимание следует обратить на то, какой элемент предусмотрен для открытия клапана. Это напрямую повлияет на то, какой инструмент будет использоваться в работе. Это может быть шестигранная гайка, паз или головка с ребрами. Чтобы открыть каждый элемент, необходимо использовать разводной ключ, плоскую отвертку или плоскогубцы соответственно.

На видео наглядно демонстрируются принципы работы и способ открытия крана Маевского, чтобы спустить воздух из системы отопления.

Шаг 2: большая емкость, в которую будет стечь вода и воздух из системы отопления

Чтобы вода не попала на предметы интерьера, ее необходимо слить в емкость. Для этого пригодится ведро, миска или большая миска. После того, как воздух выйдет из системы, потечет струя воды. Необходимо подставить под струю заранее подготовленную емкость или, по возможности, перенаправить струю в емкость, повернув вентиль.

Процесс откручивания клапана производится заранее подготовленным инструментом против часовой стрелки.

Если резьба сливного крана заржавела и это мешает его открытию, то необходимо обработать заржавевшую поверхность керосином или тормозной жидкостью … После обработки специальными жидкостями стоит постучать по ним молотком. Стоит осторожно проворачивать вентиль, чтобы не порвать резьбу.

Необходимо открыть кран подачи воды в систему, а затем выпустить воздух, как описано выше.

Таким образом, в статье описан и охарактеризован процесс выпуска воздуха из системы отопления с помощью клапана Маевского.

Очень распространенной проблемой в системе отопления является неполный нагрев батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит срыв такого плана, другие справляются с разводным ключом и тазом для воды. А остальные, прочитав эту статью, установят кран Маевского. Принцип работы этого устройства описан ниже.

В 1931 году неизвестный слесарь-сантехник С.А. Роев из Минска разработал специальное устройство, позволяющее выпускать воздух за счет соединения двух частей с помощью прокладки. В 1932 году этот кран был испытан пользователями и признан рабочим устройством. Но 1933 год явил миру изобретателя К. С тех пор кран Маевского используется и по сей день, хотя официальное название устройства, которое указывается в ГОСТах и СНиПах, — игольчатый воздушный клапан радиатора.

В основе устройства лежит принцип несанкционированного выпуска воздуха из аккумулятора. Клапан устроен таким образом, что при его открытии игла заслонки поднимается, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Весь лишний воздух, скопившийся в батарее, выходит через это отверстие. Винт с головкой под торцевой ключ перемещает рабочее отверстие клапана.

Важно! Во время работы этого клапана необходимо отключать циркуляционный электронасос для более эффективного выпуска воздуха.В том случае, если ваш котел оборудован встроенным насосом для циркуляции жидкости, его необходимо отключить от сети.

Фото крана Маевского и описание его разновидностей

Каждый проект системы отопления имеет разное расположение рабочих органов (батареи и полотенцесушители), поэтому конструкция не всегда позволяет разместить кран Маевского на месте доступны для обслуживания. Что привело разработчиков к созданию нескольких типов клапанов.

Ручной кран модель

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ к нему был свободный, так как кран открывается плоской отверткой или специальным четырехгранным ключом для крана Маевского. . Механизм иглы работает в двух вариантах: с горизонтальным открытием заслонки для прохождения воздуха и отверстием в корпусе гайки.

Как работают автоматические дефлекторы

Принцип работы автоматического дефлектора для обогрева заключается в наличии поплавка.Поплавок поддерживает игольчатый клапан через пружину, система настроена на определенное давление воздуха в радиаторе, как только воздух становится больше допустимого значения, клапан открывается и стравливает весь лишний воздух через отверстие в центре головка клапана. Когда давление вернется в норму, клапан закроется. Установка этого варианта устройства касается только труднодоступных отопительных агрегатов. В промышленных масштабах для устранения воздушности в батареях используются другие устройства.

Клапан предохранительный

Это усовершенствованный ручной кран Маевского, дополненный датчиком высокого давления… Суть его работы — не допустить выхода из строя отопительной системы и ее рабочих органов при давлении выше 15 атмосфер. Клапан открывается и сливает лишнюю воду из аккумулятора. Из-за гидроудара может возникнуть избыточное давление.

Почему система собирает воздух?

Шлюз — злейший враг системы отопления. Чем больше воздуха в батареях, тем хуже они нагреваются, потому что воздух не дает теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность… Причины попадания воздуха:

• Если охлаждающая жидкость полностью слита из системы. В этом случае наличие воздушных пробок в трубах неизбежно.

• Если повреждение происходит на стыках отдельных частей конструкции.

• Плохая сборка системы отопления, выражающаяся в неправильной фиксации одного или нескольких узлов.

Есть ряд других причин попадания кислорода в трубы, но они очень редки.

Важно! В процессе регулярного проветривания металл ТЭНов подвергается коррозии, так как кислород негативно влияет на структуру материала, разрушая ее. Такая система прослужит намного меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

Прежде всего, необходимо провести подготовительные работы … Их перечень меняется в зависимости от. Что касается общих рекомендаций, то перед началом работ необходимо слить из системы всю охлаждающую жидкость.

Установка устройства в чугунный аккумулятор

Изначально старая модификация чугунных радиаторов не предполагала специального отверстия для дополнительных устройств, улучшающих тепловые характеристики. Поэтому нужно немного попотеть, чтобы кран Маевского адаптировался под чугунные радиаторы.

1. Полностью отсоедините прилагаемые трубки от аккумулятора. Снимите его с настенных крючков и полностью слейте оставшуюся воду через нижнее отверстие.
2. Определите сторону, противоположную стороне, на которую попадает горячая вода.
3. Теперь по центру верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами метчиком (лучше покупать минимальный диаметр резьбы, чтобы было легче проделать под него отверстие) . Сделав вход, нужно нарезать резьбу с шагом 1,5 мм.

1. Всё, можно в готовую дырочку вкрутить смеситель.

Примечание! В системе центрального отопления часты водяные удары, поэтому следует приобрести клапан с предохранительным клапаном.В таких системах установка автоматического дефлектора нецелесообразна из-за принципа его работы и загрязненности теплоносителя. Сливное отверстие часто забивается. Очистить его довольно просто: нужно взять иглу и прочистить отверстие, пока оно полностью не очистится от грязи.

Установка крана Маевского в современные системы

По умолчанию радиаторы нового поколения рассчитаны на установку всевозможных устройств и кранов. Поэтому установка клапана намного проще.

1. Слейте всю воду.
2. Удалите заглушку, закрывающую нужное отверстие. Если у разъема необычный диаметр, то нужно полностью открутить сердечник, а купив подходящий, собрать все элементы.
3. Сам кран необходимо прикрутить таким образом, чтобы сливное отверстие смотрело со стены под углом 45 градусов от горизонтали вниз. Это идеальное место для установки контейнера, необходимого для слива жидкости.

Нюансы при эксплуатации

Для того, чтобы процесс стравливания скопившегося воздуха в системе происходил без нежелательных последствий, ниже дана подробная инструкция по всем манипуляциям.

• Если движение теплообменника происходит из-за циркуляционного насоса, его необходимо выключить. Делается это за 15 минут до начала работы. Это необходимо для того, чтобы воздух перестал смешиваться с водой и скапливался в верхней части аккумулятора.

• Запаситесь сухой тряпкой и пустым ведром, ведь после открытия клапана нужно дождаться, пока перестанет шипеть воздух, а затем вода. Закрыть вентиль можно только тогда, когда вода начнет течь ровной, непрерывной струей.
• Что делать, если воздух не прекращает кровотечение? Ищите поломку или неплотный перекос в районе обслуживаемого аккумулятора. Это можно сделать с помощью бумажки. Оставьте вентиль открытым и проведите бумагой с расстояния 1 см по всем возможным местам на радиаторе и подходящих к нему трубах. Обнаружив место утечки воздуха, замените поврежденный элемент.
• Если система удаления воздуха не использовалась в течение нескольких лет, резьба клапана может закиснуть. Придется использовать смазку типа WD-40, потом легким постукиванием по крану попробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует широкий спектр модификаций и конструкций крана Маевского. Есть определенные нюансы, на которые стоит обратить внимание при покупке. Главный показатель прочности — латунная основа. Помимо самого металла нужно обращать внимание на качество резьбы, удобство использования механизма открытия клапана, наличие уплотнительной резины на штуцере. Размер входной трубы составляет 1, 1/2, 1/4 дюйма.

Современные устройства комплектуются уже готовой пластмассовой задвижкой, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто бывают дети.

Для наглядного примера в таблице представлены модели разных производителей с указанием цены

Рисунок	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручное, 1/2 дюйма	35
	Santech world	Автоматический, 1 дюйм	449
	Термо для дома	Ручное, 1/2 дюйма	310
	RBM	Ручной, 3/4 »	352
	Carlo poletti	Ручной, 3/4 »	318
	«Дельта»	Устройство предохранителей	335

Альтернативные варианты замены

• Водоразборные смесители.Их часто устанавливают в конечной точке системы отопления. Такой кран служит для наполнения труб водой и слива ее. Если отопление автономное, такой кран ставят в начале системы, чтобы можно было провести ревизию на наличие воздушных пробок. Подача воды подключается к первичному крану, а из последнего крана сливается определенное количество времени, чтобы выпустить весь воздух. Такая система принципиально отличается от крана Маевского и принципом ее работы.

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно выполнить следующую процедуру. Ослабив резьбу на верхней трубе, выходящей из радиатора. Значит, воздух выйдет наружу, а заодно и все вокруг обрызгает.
• В случае, когда в системе не предполагается использование насоса, это означает, что расход воды небольшой. В этом случае можно организовать естественное удаление кислорода. Так, в верхнюю часть батареи в районе патрубка прорезается вертикальная ветка с пустым расширительным бачком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляют рассол для ускорения ионов в котле. При выпуске воздуха внутри клапана будут откладываться соли, что приведет к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, устойчивые к солям.

Важно! Любое изменение конструкции системы отопления, не закрепленное стандартами ГОСТ или СНиП, необходимо согласовывать со специалистами госуслуг по отопительным приборам.В противном случае вы подвергаете опасности не только себя, но и всех окружающих.

Подводя итог

Конечно, каждый владелец отопительных приборов на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и стоит ли это вообще делать. Но хочу отметить, что использование крана Маевского, во-первых, повысит эффективность всей установки, во-вторых, облегчит обслуживание аккумуляторных батарей, в-третьих, не отнимет у вас много денег, потому что Как вы заметили, приведенная в статье таблица демонстрирует дешевизну продукции… Теперь вы знаете, что такое кран Маевского, принцип работы и нюансы эксплуатации.

Низкий КПД системы отопления в большинстве случаев объясняется просто: батареи воздушные. Небольшое количество воздуха попадает в систему, скапливается в ее отдельных элементах и ​​препятствует нормальной циркуляции теплоносителя. Решить радиаторы несложно — достаточно установить обычный кран Маевского. С его помощью очень легко удалить из системы лишний воздух, а количество охлаждающей жидкости останется неизменным.

Как работает это устройство?

Маленький баллон устанавливается наверху радиатора или в другом подходящем месте … Внутри баллона находится специальный клапан, который управляется винтом.

Кран Маевского — небольшое устройство, простое в установке и эксплуатации. Для обслуживания мануальной модели потребуется место в нише радиатора

.

Если необходимо удалить воздух из системы, кран просто открывается, а затем закрывается.Это первое, что нужно сделать, если радиатор или какая-то часть системы отопления прогревается меньше остальных. Если в ближайшее время температура нагрева проблемного места повысится, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он забит. Придется демонтировать радиатор, промыть и поставить на место.

Если система работает, выключите циркуляционный насос перед выпуском воздуха. Если этого не сделать, часть воздуха будет увлечена потоком охлаждающей жидкости и останется в системе.После выключения помпы нужно подождать не менее пяти минут, а уже потом открывать вентиляционное отверстие. За это время поднимутся пузырьки воздуха.

После того, как воздух покинет систему, из крана потечет вода. Это будет тонкая струйка диаметром около 1,5 мм. Поэтому перед тем, как начать стравливать воздух, следует убрать с радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для использования крана Маевского не требуется слить охлаждающую жидкость или демонтировать радиаторы.Изучив принцип работы крана Маевского, следует обратить внимание на оформление отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство с игольчатым запорным вентилем в центре. Движение клапана контролируется специальным квадратным винтом. Снаружи есть стандартные размеры резьбы: ½, ¾ или 1 дюйм. Регулирующий винт снабжен шлицевой головкой под крестовую отвертку … Кроме того, его можно повернуть с помощью специального гаечного ключа или обычных плоскогубцев.Существует несколько моделей вентиляционного отверстия Маевского. Интересная информация об этом полезном устройстве содержится в следующем видео:

Ручная модель

Это самый простой и надежный прибор, позволяющий контролировать количество воздуха в системе отопления. В состав простейшего крана Маевского входят:

• корпус из прочной латуни;
Стальной игольчатый клапан
• ;
• пластиковый корпус.

Конструкция устройства может быть разной: в одних моделях пластиковый корпус перемещается в горизонтальной плоскости, в других есть специальное отверстие на краю гайки клапана.Помимо обычного ручного крана Маевского выпускается еще две разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно установить практически на любой радиатор. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или плоскогубцы.

Автокран Маевского конструкции

Устройство выглядит как небольшой металлический цилиндр с отверстием наверху. Внутри помимо игольчатого клапана находится еще датчик, работающий по принципу поплавка.Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического значения клапан открывается и выпускает скопившийся воздух, а затем закрывается. Для эксплуатации такого устройства практически не требуется вмешательства человека, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию. Узкое отверстие может легко засориться и вызвать ненужное срабатывание клапана. Убрать такой засор можно с помощью обычной швейной иглы.

В чем преимущество предохранительного клапана?

Воздухозаборник Маевского с предохранительным клапаном — несколько усложненный вариант модели с ручным управлением.Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и теплоноситель начнет сливаться из контура отопления. Такая ситуация может возникнуть, когда вдруг, в этом случае, клапан предотвратит повреждение элементов системы.

Какой бы вариант вы ни выбрали, рекомендуем покупать все отопительное оборудование в интернет-магазине Гипострой — это проверенный временем поставщик. Итак, перейдя по ссылке http: // www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными ценами на отопительные приборы и комплектующие.

Как правильно выбрать устройство?

Чтобы выбрать подходящую модель крана Маевского, нужно оценить состояние и возможности вашей системы отопления, а также особенности размещения радиаторов отопления. Практически везде уместны простые модели с ручным управлением. Следует помнить, что для поворота регулирующего винта необходимо некоторое пространство: больше — для работы отверткой или плоскогубцами, меньше — если клапан открывается специальным ключом.В нишах для радиаторов пространство может быть очень ограничено.

Автоматизированные модели

будут очень удобны для таких случаев с ограниченным доступом к радиатору, помещенным в тесную нишу или скрытым декоративным экраном. Однако использование автоматических дефлекторов не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах охлаждающая жидкость настолько загрязнена, что летка вскоре забивается. Чистить прибор придется раз в месяц и чаще, что сведет на нет все удобство его использования.К тому же перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс выпуска воздуха через 2-миллиметровое отверстие может занять слишком много времени.

По тем же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТ 9544-93. Этот прибор хорошо переносит повышение температуры до 150 градусов и подходит не только для систем с жидким теплоносителем, но и для парового отопления.

Вентиляционные отверстия с предохранительным клапаном рекомендуются для установки в трубопроводных системах из ПВХ. Эти конструкции чувствительны к гидроударам, и установка крана предотвратит их разрыв. Эти модели также эффективны в системах центрального отопления, которые часто подвергаются внезапному срабатыванию.

Выбор места и порядок установки

Для установки дефлектора Маевского достаточно вкрутить подходящую модель в крышку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, необходимо выбрать устройство с соответствующей резьбой.Если на радиаторе установлена ​​пробка без резьбы, ее следует заменить.

На чугунной втулке самостоятельно проделать необходимое отверстие. Изнутри следует просверлить отверстие, а затем нарезать резьбу снаружи. Вам понадобится электродрель, сверло на 9 мм и метчик 10х1 с гаечным ключом.

Клапан имеет правую резьбу, а плунжер — левую. Во время установки держите заглушку разводным ключом, чтобы не ослабить резьбу. При этом следует помнить, что при вкручивании воздуховыпускного клапана откручивается заглушка.При откручивании крана (например, для замены) заглушка навинчивается больше.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или удерживать заглушку, в которую монтируется кран

При установке прибора резьба должна быть усилена специальной прокладкой. Такая прокладка может быть из резины или силикона, но использовать паронитовые прокладки с метчиком Маевского не рекомендуется. Некоторые предпочитают дополнительно использовать льняную обмотку или фум-ленту для укрепления нити, но в этом нет необходимости.Совет — при установке слегка направьте розетку вниз. Так будет удобнее собирать воду, которая будет вытекать из радиатора по окончании выпуска воздуха.

Для установки кранов Маевского выбирается самая высокая точка системы, так как воздух поднимается вверх. В этом случае, конечно, необходимо учитывать особенности системы отопления конкретного дома или квартиры.

При вертикальной схеме отопления форточки следует устанавливать на всех радиаторах верхнего этажа, имеющих нижнюю подачу в обратной магистрали.Также все устройства должны быть снабжены отводами Маевского, подвод которых (или его часть) к стояку расположен ниже верхней оси соединения, так как в этом случае будет сложно удалить воздух из системы.

На схеме показан принцип установки крана Маевского с вертикальной и горизонтальной системой отопления. Кран нужен в местах скопления воздуха

При горизонтальной системе отопления на всех отопительных приборах: батареях, коллекторах и т. Д. Устанавливаются воздуховыпускные клапаны.Система теплых полов не всегда требует удаления воздуха, но очень часто такой клапан все же приходится устанавливать.

Отдельного внимания заслуживает установка дефлектора на полотенцесушитель. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую магистраль монтируется металлический тройник с резьбой подходящего диаметра. В этом случае выход вентиляционного клапана необходимо отвернуть от стены.

Чтобы понять, нужно ли устанавливать вентиляционное отверстие в конкретном месте, достаточно представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, клапан не нужен. Если воздух не может покинуть систему естественным путем, потребуется специальное устройство.

Одна из самых частых причин неисправности системы отопления — скопление воздуха. Засорение мешает воде свободно циркулировать. В результате радиатор с скопившимся воздухом не выполняет свою функцию, и КПД всей системы снижается.Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «проветрить» тепловые коммуникации. Несмотря на простоту, это устройство эффективно и надежно, поэтому сегодня используется в системах. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Этот сантехнический прибор только в народной среде называют краном Маевского. По госстандарту он относится к категории запорной арматуры, именуемой игольчатым радиаторным воздушным клапаном .

Сейчас промышленность предлагает нескольких конструкций и кран Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классический дизайн состоит из двух частей:

Элементы плотно прилегают друг к другу за счет калибровки, поэтому в закрытом состоянии клапан надежно удерживает теплоноситель. Воздухозаборник находится на сбоку корпуса.

Краны

Маевского чаще всего производятся из латуни … Этот сплав обладает высокой степенью коррозионной стойкости, что гарантирует длительный срок службы. В зависимости от конструкции кран Маевского можно открыть специальным ключом ICMA, отверткой или вручную.

В вертикальной системе отопления, состоящей из нижнего водопровода и верхней резьбы для отвода теплоносителя, все приборы верхнего этажа оснащены такими элементами. Краны Маевского подобраны по диаметру и ввинчены в верхнюю арматуру радиатора.В горизонтальной системе отопления эти устройства устанавливают на каждую батарею. Для бокового подключения полотенцесушителя в ванную комнату используется тройник … Устанавливается вертикально отверстием под смеситель в сторону от стены. Установка отводов Маевского на радиаторы отопления, конвекторы необходима при наличии в системе отопления участков, расположенных ниже верхней оси присоединения прибора. В этом положении естественное удаление воздуха невозможно.

Обязательная деаэрация проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах в любом случае накапливаются пробки.Требуется провести такую ​​работу при включении системы после лета. Впоследствии могут возникнуть локальные проблемы из-за засасывания воздуха в систему, возникающего при ее эксплуатации, наличия пузырьков воздуха в теплоносителе. Причина скопления воздуха — выделение водорода при коррозии металлических частей коммуникации. В алюминиевых радиаторах без специального покрытия внутренней поверхности этот элемент постоянно выбрасывается в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работ вам необходимо:

Ручной кран

Маевского обычно не используют на крупных магистралях, где скопление воздушных пробок происходит постоянно. Для таких систем используются другие газоотводные конструкции.

Кран ручной

Маевского прост в управлении , трудностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием систем отопления. Но в местах, где проветривание системы происходит регулярно, желательно установить автоматический воздухоотводчик.Такая проблема может возникнуть, если монтаж труб отопления был проведен неправильно. с функцией автоматического удаления воздуха из избавляет от необходимости регулярно выполнять эту работу вручную. Такой вариант удобен для установки в труднодоступных местах.

Конструкции автоматических дефлекторов могут быть разными, но принцип действия у них одинаковый. В корпусе имеется полый отсек с пластиковым поплавком. Он с помощью флажка нажимает на шток с пружиной , открывается доступ в атмосферу, выходит воздух.Когда полость заполнена охлаждающей жидкостью, поплавок давит на шток, закрывая отверстие, предотвращая утечку воды.

Для удобства проведения ремонта в случае неисправности или замены вышедшего из строя крана устройство оснащено запорной арматурой . Вкручивается в систему отопления, затем на воздухоотводчик. Кран вдавливает флажок в клапане, исключая утечку теплоносителя. В магазинах представлен широкий ассортимент автоматических дефлекторов.Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой системы отопления.

Монтаж крана Маевского и обслуживание

Установка крана Маевского не требует опыта и высокой квалификации. Вам просто нужно правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 «, ¾», ½ «. Кран расположен в верхней части радиатора, на стороне, противоположной входу охлаждающей жидкости. Перед установкой кранов необходимо слить воду из системы отопления. .Затем в пробке радиатора откручивается пробка и на ее место монтируется кран. Эти устройства оснащены резиновыми кольцами круглого сечения, но при установке рекомендуется использовать обмотку. Для надежной герметизации на нить наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрено отверстий под кран , что упрощает работу. Если аккумуляторная батарея имеет заглушку другого типа без вентиляционного отверстия, ее можно заменить. Кран должен быть установлен таким образом, чтобы отверстие было на стороне, противоположной стене, было направлено немного вниз. Это позволит вам заменить емкость при спуске воздуха и аккуратно собрать воду. Выбор ручного или автоматического вентиляционного отверстия зависит от личных предпочтений и характеристик системы отопления.

В старых чугунных радиаторах может потребоваться предварительная работа по установке крана Маевского. При этом вам необходимо знать следующие :

• для установки в старый чугунный радиатор крана Маевского нужно просверлить отверстие в верхней пробке , нарезать резьбу, затем вкрутить дефлектор;
• на такие радиаторы отопления в системе центрального отопления не рекомендуется устанавливать автоматические краны Маевского.В таких коммуникациях теплоноситель сильно загрязнен, поэтому дефлектор придется часто чистить … Кроме того, в домах иногда отключают отопление и часто образуются воздушные пробки;
• в системах центрального отопления иногда наблюдаются гидроудары , до 15 атмосфер. Поэтому требуются специальные автоматические дефлекторы OMEC или MC-140, способные выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью , исправно выполняет свою функцию много лет.Но, если в охлаждающей жидкости есть грязь, возможно, забито отверстие устройства. В этом случае его нужно очистить. Он может располагаться непосредственно в латунном корпусе или в специальной пластиковой накладке. В любом случае скопившаяся грязь легко удаляется обычной булавкой или иглой.

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого — отвод воздушных масс.Это устройство устанавливается в верхней части аккумуляторных батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способу применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

• при установке новой системы отопления;
• при сливе воды с автомобильных дорог и проведении ремонтных работ;
• при установке радиаторов;
• при наличии коррозионных процессов;
• с утечками в цепи.

Синий цвет на схеме указывает на «проветривание» устройства

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине. Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.

Все устройства различаются сечением внешней резьбы, что позволяет выбрать вариант по размеру.Для настройки таких устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.

Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского во многих моделях схож. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При горизонтальной установке такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Воздухоотводчики бывают нескольких типов:

• ручной кран Маевского — простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезут, клапан поворачивают обратно;

• Ручное управление автоматом отсутствует.Такие изделия изготавливаются из латуни и имеют цилиндрическую форму. Более того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

• Принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластика или.

На что обращать внимание при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, регулировка будет затруднена из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов или автоматов из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто без специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. При установке такого устройства следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, а отверстие для горячей воды находится на противоположной стороне. Установка включает в себя следующие этапы:

• перед работой необходимо освободить систему от воды;
• последние батареи имеют слоты под краны. Если есть заглушки, водопроводный кран следует установить так, чтобы отверстие было отвернуто от стены и спускалось вниз.

При присоединении дефлектора к АКБ «б / у» в заглушке делается прорезь и нарезается резьба.Затем подключается основное устройство при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышка откручивается на несколько оборотов.

Принцип работы автоматического воздухоотводчика для отопления зависит от конкретного типа продукта.Всего существует три типа устройств:

• прямых моделей устанавливаются вертикально;
• угловые устанавливаются под определенным углом;
• специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может засориться, что приведет к неплотной посадке клапана.

Правила эксплуатации изделия

Кран Маевского необходимо использовать правильно. Для работы с механизмом поместите емкость под радиатор и положите сухую ткань.С помощью гаечного ключа винт поворачивают в нужном направлении. После этого из установки начинает выходить воздух, а затем течет вода. Важно дождаться, пока жидкость потечет без перебоев.

Если в систему входят насосы, их необходимо отключить за десять минут до начала процесса перед удалением воздуха. После отопительного сезона регулировочный винт обрабатывается специальной силиконовой смазкой … Это защитит резьбу от воздействия теплоносителя. Если возникнет необходимость заменить кран, то подберите разводные ключи.Удерживая одним ключом на радиаторе, вторым откручиваем кран.

При правильном уходе, своевременном обслуживании и чистке устройство прослужит долго и не вызовет проблем.

Видео: ввинчиваем кран Маевского в радиатор отопления

Вас также может заинтересовать:

Клапан впускной в стену: принцип действия, особенности монтажа и эксплуатации

Как пользоваться клапаном Маевского? Фото и принцип работы

Клапан Маевского предназначен для спуска воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления.Это устройство в народе еще называют краном Маевского, и в соответствии с нормативными требованиями ГОСТа это игольчатый клапан радиатора.

Из истории крана Маевского

Еще недавно эти типы воздухорадиаторов не использовались. Вместо них использовали крановые краны обычной конструкции. Это привело к неконтролируемому отбору пробы технической воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно уменьшить поток воды.Это устройство и служило вентилем Маевского.

Причины возникновения воздушных пробок

Возникновение воздушных пробок приводит к тому, что радиаторы ухудшаются, что, в свою очередь, приводит к некомфортным жилищным условиям. Это возможно при:

• установке новой системы отопления;
• отвод воды из трубопроводов и ремонтные работы;
• установка радиаторов;
• коррозия металла трубы;
• разгерметизация контура.

Необходимость использования крана Маевского

Как уже отмечалось выше, данное устройство решает одну из основных проблем системы отопления — отвод воздуха.

Кроме того, при образовании воздуха в этой системе происходят реакции гидролиза воды с внутренними стенками из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование крана Маевского позволяет снять эту проблему.

Разновидности клапана (крана) Majewski

Существует 3 основных типа данного устройства.

Вот они:

• Самый простой кран Маевского — ручного типа. Для открытия / закрытия используется специальный ключ.
• Автоматический клапан Маевского представляет собой цилиндр из латуни, хотя в последние годы производители начали выпускать изделия из хромистой стали, которые имеют более низкую цену, но и меньший срок службы, поэтому следует выбирать устройство из нержавеющей стали. или латунь.По национальному стандарту это устройство нельзя считать краном Маевского, так как в нем нет игольчатого клапана, вместо которого используется пластиковый поплавок. Тем не менее, его относят к таковому, поскольку по своей функции он соответствует крану Маевского. Когда образуются пузырьки воздуха, механизм приходит в движение и тем самым заставляет устройство открываться.
• Клапан Маевского со встроенным предохранителем -Последнее устройство необходимо для регулирования давления. При превышении заданных параметров открывается кран и выпускается охлаждающая жидкость, что позволяет избежать гидроудара.В основном используется для полипропиленовых и металлопластиковых труб.

Принцип работы

В систему отопления необходимо постоянно подавать теплоноситель, которым в данном случае является вода. Вместе с ним проходит небольшая порция воздуха. В местах, где скорость воды низкая и такое же давление, воздух может скапливаться в трубопроводе и образовывать пузырьки.

Когда скопление воздуха достигает критического объема, возникают воздушные пробки. Принцип действия клапана Маевского заключается в том, что воздух из радиатора выпускается с помощью специальных инструментов и приспособлений, в результате чего устраняется воздушная пробка и система отопления начинает нормально работать.

Удаление воздуха из системы отопления

Перед тем, как приступить к работе с клапаном Маевского, необходимо удалить все предметы, которые могут мешать работе, и которые могут быть повреждены протекающей из системы отопления водой. Под вентилем подставьте любые сосуды (ведра, кувшины, тазы и т. Д.), Чтобы вода не пролилась на пол и стены. Затем поверните его против часовой стрелки с помощью разводного ключа или отвертки. Вращение прекращается, как только воздух перестает выходить из радиатора, о чем можно судить по появлению шипящего звука.Это принцип работы клапана Маевского.

После появления шипения клапан должен дождаться ровной струи и сразу перекрыть проем обратным ходом, так как может пойти горячая вода.

Применение крана Маевского в отдельных помещениях

Во многих квартирах и домах есть санузел, в котором во многих случаях предусмотрен вентиль Маевского для полотенцесушителя. Им оснащены за счет того, что полотенце, как и радиатор, может летать по воздуху.При этом этот клапан располагается строго вертикально с помощью специального тройника, что позволит установить ось устройства в горизонтальное положение.

Вертикальная система отопления, применяемая в многоэтажных домах, предусматривает наличие на верхнем этаже задвижек Маевского, что позволяет отводить воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах в основном распределяется горизонтальная система отопления, поэтому кран Маевского лучше ставить сверху каждого радиатора.

Как пользоваться клапаном Маевского

Перед тем, как начать спуск воздуха, желательно отключить насос, пропускающий теплоноситель по системе, чтобы воздух скапливался в верхней части радиатора, чтобы облегчить его спуск.

Воздуховыпускное отверстие при установке крана Маевского необходимо располагать вниз, так как наверху довольно сложно разместить посуду для сбора воды. Потолок и стены могут быть забрызганы, кроме того, люди, находящиеся в помещении, из которого выходит воздух, могут получить ожоги.

Для облегчения вращения винта в случае длительного простоя его необходимо смазать керосином или специальными составами.

Кран Маевского не может постоянно находиться в «открытом» положении, так как это может привести к затоплению его квартиры или квартиры соседей.

Вместе с воздухом из крана выходит газ, который может воспламениться, поэтому при использовании крана Маевского нельзя курить или иным образом использовать огонь.

Технические характеристики крана Маевского

При покупке необходимо выбрать такой кран Маевского, который имел бы подходящий диаметр к баллонам радиатора, расположенным в их верхней части.

Обычно его размеры (резьба) указаны в дюймах. Одним из самых распространенных является клапан Майвского 1/2 дюйма. В продаже можно найти краны диаметром от 1 дюйма и 3/8 дюйма. Клапан Маевского 3/4 дюйма также применяется к обычным моделям. Если посадочные размеры мест установки клапанов с несоответствиями не соблюдаются, вам необходимо приобрести переходники и другие расходные материалы.

Краны выпускаются различных типоразмеров с диаметром условного прохода 15, 20 и 25 мм, что позволяет использовать его в различных узлах системы отопления.Рабочее давление для клапана — 10 атмосфер, а рабочая температура — до 120 градусов, чего более чем достаточно при нагреве радиаторов центрального отопления до 60 градусов, а при автономном обогреве обычно не более 80 градусов.

Конструктивные особенности клапана

Стопорный винт является основным составным элементом данного устройства. Имеет коническую форму в торцевой части, что обеспечивает «заливную» посадку в отверстие диаметром 1,5-2 мм. Снаружи винт представляет собой многогранник с четырьмя или шестью гранями с прорезью.Такая форма головки обеспечивает ее свободное вращение с помощью специального ключа или отвертки. Внутри винта предусмотрены продольные канавки, через которые подается воздух.

Из этих канавок воздух попадает в камеру, которая, как правило, закрывается полимерной манжетой. Эта камера имеет выход примерно того же диаметра, что и сквозное отверстие. Герметичность системы обеспечивается тем, что корпус клапана установлен на резьбовом соединении с сальником, а в закрытом положении крановый механизм перекрывает сквозное отверстие.

В автоматическом клапане Маевского внутри находится поплавок, который при отсутствии газовой среды поддерживает пружину с пружиной, удерживающей внутреннюю заглушку, тем самым обеспечивая целостность системы. В случае попадания воздуха поплавок выходит из строя, давление пружины ослабевает, внутренняя заглушка открывает выходное отверстие, через которое воздух устремляется наружу. После его выхода вода заполняет камеру, в которой находится поплавок, что способствует его плаванию, в результате чего он закрывает выпускное отверстие, оказывая давление на пружину с пробкой.

Точки крепления крана Маевского

Как было сказано выше, в вертикальных системах эти элементы устанавливаются на батареи, расположенные на верхнем этаже. Кроме того, они монтируются на тех элементах системы, которые подключаются к стояку ниже верхней точки подключения.

При горизонтальной установке все радиаторы поставляются кранами Маевского.

При устройстве теплых полов краны Маевского можно вообще не устанавливать, можно устанавливать автокраны.В случае их использования они устанавливаются в самой дальней точке системы теплого пола.

Монтажная техника

Эксплуатация клапана Маевского в том виде, в каком она должна быть, может быть обеспечена только при ее правильной установке. Прежде всего, клапан должен быть подходящего диаметра. Его установку следует проводить только после полного слива воды из системы. Перед монтажом снимается заглушка, расположенная сбоку от аккумулятора, и прикручивается кран Маевского.

Если вам необходимо установить это устройство в чугунную батарею, необходимо учитывать, что в заглушке нет отверстия, поэтому ее необходимо просверлить сверлом, в которое вставляется сверло диаметром 9 мм. Чак. В этом отверстии нарежьте резьбу и закрутите вентиль. Однако следует учитывать, что резьба может быть оторвана гидроударом, поэтому лучше устанавливать автокраны Маевского, соответствующие посадочным размерам заглушек.

В месте подключения желательно установить силиконовую или резиновую прокладку, а также обмотку из льняной ткани.

Модельный ряд

На рынке сантехники сегодня представлен широкий ассортимент кранов Маевского от различных производителей как в России, так и за рубежом с использованием различных комплектующих и материалов. Отдельно продаются металлические или пластиковые ключи для этих устройств.

Цены на клапаны в пределах 21-51 руб. при материале изготовления хромированная сталь (по таким ценам можно купить краны у производителя ООО «Промарт» г. Казань) до 475 руб.- кран ручной Маевский из хромированной латуни производства ООО «Промарматура», г. Барнаул. Также в продаже тройники с краном Маевского (стоимость около 600 рублей), ключи (стоимость в пределах 20-120 рублей). Автокран Маевского стоит около 250-700 рублей. При этом полнопоточный кран для чугунных радиаторов стоит дороже.

Наконец-то

Таким образом, принцип работы клапана становится понятен Маевскому. Его основная функция — отвод воздуха из системы отопления, что повышает эффективность ее работы, чтобы люди, живущие в домах, в которых установлены краны Маевского, не испытывали дискомфорта из-за недостаточно прогретых аккумуляторов.Устройство относительно простое, поэтому разобраться с ним может любой желающий, выпустив воздух, при необходимости заменив или установив кран.

p>

Автокран Majewski

Иногда в систему отопления попадает воздух. Это часто происходит при длительном бездействии (например, летом). В результате радиаторы находятся в воздухе и остаются холодными или слегка теплыми. Чтобы система работала в полную силу, необходимо удалить из нее воздух, причем удобнее всего это делать с помощью специального устройства, которое называется автокран Маевского.

Во времена Советского Союза была разработана первая неавтоматическая модель крана Маевского. Для использования такого дефлектора требовался специальный ключ. Сегодня в любом магазине сантехники можно купить автоматический дефлектор для радиатора. Стоят они недорого, но заметно облегчают жизнь пользователям системы центрального отопления.

Как работает автоматический воздухоотводчик Маевского?

Хотя автоматические воздуховыпускные отверстия в системе отопления бывают разных модификаций, все они работают одинаково.Любой кран представляет собой конический шток, который в навинченном состоянии полностью закрывает сквозное отверстие, а при открытии выпускает воздух через специальный клапан. Принцип работы автокрана Маевского не требует никакого ключа, так как воздух выпускается сам по себе, без вмешательства человека. Это называется «принцип поплавка» и возникает при достижении определенного уровня воздуха. Достаточно просто установить это устройство на радиатор, и вся его дальнейшая работа по антиобледенению аккумулятора будет происходить автоматически и только при необходимости, что очень удобно.

Установка автоматической вентиляции радиатора

Засоренность воздуха чаще всего образуется в однотрубных системах теплоснабжения, которые устанавливаются в большинстве многоэтажных домов. Именно в них наиболее целесообразно устанавливать автоматические клапаны Маевского.

В установке крана нет никаких сложностей, это можно сделать без обращения к специалистам. Просто открутите боковую крышку аккумуляторной батареи в том месте, где вы планируете установить автоматический кран Маевского, и прикрутите купленное устройство на ее место.

В дальнейшем, если у вас возникнут проблемы в работе системы отопления, можно будет спустить воздух и вручную. Для этого вставьте в резьбу плоскую отвертку и медленно поверните ее против часовой стрелки. Когда вы услышите шипение воздуха, выходящего из клапана, дождитесь, пока пробка и первые капли воды полностью не вытянутся. После этого быстро поверните кран в обратном направлении.

Как работает воздухоотводчик. Разобрал, выяснил, сфотографировал. Я тоже тебе скажу

Любая система отопления, использующая жидкость для передачи тепла от водонагревателей к батареям, имеет злобного врага.И зовут его воздух. Не дает нагретой жидкости свободно перемещаться от котла к радиатору, батареям. Подвешивание в местах, где есть самые высокие точки. Первой задачей при заполнении систем отопления является удаление воздуха, например кранами Маевского.

Кран «Маевский»

Но даже если припуск отопительной системы удастся избавиться от воздушных пробок, то со временем в системе снова образуется воздух. Растворенная в воде воздушная смесь образует пузырьки, которые блокируют работу системы отопления на определенных участках.Поэтому, чтобы постоянно отыгрывать «врага», установлен автомат дефлектора .

Автоматический воздухоотводчик установлен в системе центрального отопления. Автоматический воздухоотводчик установлен в системе центрального отопления. Автоматический воздухоотводчик установлен в системе центрального отопления. Автоматический воздухоотводчик установлен в системе центрального отопления.

Типы автоматических дефлекторов

Теперь рассмотрим принцип работы устройства при прямом подключении. Удалось его разобрать и узнать, как он выпускает воздух.

Разборка

Это устройство представляет собой колбу с навинчивающейся крышкой с одной стороны и резьбой 15 мм с другой. Сама крышка имеет отверстие для выпуска воздуха. Прокрутка галереи.

Открыв корпус, видим три основные части: крышку с подпружиненным ниппелем, цельнометаллический корпус — колбу и поплавок (кусок пластика с воздухом …).

Перейдем к самому принципу работы:

http://otoplenie-guide.ru/

Обычно вентиляционное отверстие наполовину заполнено водой из системы отопления.Поплавок внутри фиксируется в верхнем положении и не давит на пружину. Пружина соска в состоянии покоя.

Клапан закрыт, поплавок в воде.

Но если вдруг в том месте, где стоит наш «прибор», пробка проскочит, то она упадет в колбу, устремившись вверх. Таким образом вытесняет воду в трубы. В воздушном пространстве, согласно законам физики, поплавок падает на дно колбы. Таким образом, соска давит на пружину. Отверстие в крышке приоткрывается и воздух устремляется наружу.

Клапан открыт, поплавок опущен.

После выпуска воздушной смеси выпускное отверстие заполняется водой из системы, и ниппель закрывается, поскольку поплавок поднимается жидкостью.

Собираем наш прибор в обратной последовательности. Фото в галерее.

В выключенном состоянии плотно прикручивается пластиковый колпачок. Чтобы автоматический воздухоотводчик заработал, крышку необходимо отвинтить наполовину или снять.

Необходимо знать

Практически все вентиляционные отверстия этого типа должны быть строго вертикальными.Если установка производится под углом или по горизонтали, то поплавок внутри камеры будет работать некорректно, что приведет к не удалению газовоздушной смеси и остановке систем отопления. К каждому устройству прилагается инструкция, мы внимательно с ней знакомимся перед установкой.

Уважаемый читатель. Вам нравится такой формат презентации? Если да, пожалуйста, оцените материал. Так что я знаю, что стоит продолжать.

Общие сведения об операциях по подъему тяжелых грузов и устойчивости судна

Взгляните на фотографии судна, используемого для подъема тяжелых грузов (от судов до морских установок), если вы никогда не были на корабле и не видели его в реальности.Посмотрите на эти огромные краны на кораблях, которые выполняют серию осторожных маневров во время операций по подъему тяжелых грузов, что в наши дни очень распространено.

Трудно представить себе тяжелый подъем, такой как морская установка, грузовые операции (или, по этой причине, любое коммерческое судно, имеющее некоторую полезную нагрузку) и т. Д., Без таких кранов.

Кредиты: Холл, Билл /wikipedia.org

Поскольку эти краны или подъемное оборудование обладают такой огромной мощностью, при их конструкции и эксплуатации необходимо учитывать определенные вопросы устойчивости и безопасности.Также необходимо рассмотреть договорные вопросы, но мы сосредоточимся на чем-то более важном для этой темы, а именно на устойчивости корабля во время такой операции.

Несколько подъемных операций одновременно выполняются на одном судне, поэтому невозможно работать с погрузочно-разгрузочными работами без надлежащей оценки связанных с этим рисков. Это так называемые грузы проекта (которые требуют разборки для транспортировки и снова собираются перед доставкой).Суда с большой грузоподъемностью и крупные коммерческие операции должны обычно придерживаться принятых правил по охране человеческой жизни на море.

Давайте посмотрим, как операции по подъему тяжелых грузов влияют на остойчивость судна.

Рис. 1: Схема, показывающая смещение ЦТ при удалении нагрузки от осевой линии судна.

Когда кран или буровая вышка вашего судна несет груз по обе стороны от центральной линии судна на определенной высоте от палубы, судно имеет тенденцию крениться в этом направлении (как показывает практическое правило). .Что-то похожее происходит, как и в случае с простым маятником, у которого его вес может свободно качаться. Вес смещает центр тяжести, и необходимо заранее учесть ЦТ корабля, находящегося в другом положении, чтобы это не нарушало исходной неповрежденной остойчивости корабля!

Рисунок 2: Аналогия качелей в гидростатике дает математическую модель явления

Этот термин swing , ​​как мы будем использовать в дальнейшем, имеет интересную особенность.Бывает так, что когда этот груз висит на определенной высоте, так что длина «маятника» сводится к минимуму, загружая его близко к головке крана, тем самым убивает качание (уменьшение раскачивающего движения груза необходимо для предотвращение повреждения близлежащих конструкций) и повышение устойчивости. Это связано с тем, что вес всегда действует, как правило, в точке подвески или оси поворота, и, таким образом, устойчивость судна больше не нарушается.

Кредиты изображений: U.С. Флот, фото: специалист по массовым коммуникациям 2-го класса Меранда Л. Келлер

Допустим, в порту наше судно загружает очень тяжелый вес, почти сопоставимый с долей собственного веса корабля. Первоначально вышка / кран, поднимающий груз из порта, находится в вертикальном положении. Другими словами, центр тяжести находится в плоскости центральной линии корабля. Во время погрузки (то есть стрела крана теперь находится за бортом) судно движется в этом направлении. Этот список должен быть как можно меньше, чтобы держать его под контролем.

Если вы присмотритесь, буровая вышка должна сначала поднять головку и повернуть ее, чтобы переместить груз в положение в трюме. Это означает, что сначала поперечное смещение (с левого на правый борт) центра тяжести меньше, а вертикальный подъем заметен. Это становится критичным, особенно когда подъемник находится внутри, почти рядом с центральной линией (потому что, если подъем находится внутри, это можно визуализировать как поднимающийся центр тяжести корабля), здесь судно имеет тенденцию очень быстро становиться вертикальным, поэтому что в силу своего маятникового движения он качнется в другую сторону!

Рис. 3: Иллюстрация эффекта резкого выпрямляющего движения вверх, которое может вызвать качание в другую сторону.

Такое движение может иметь собственные последствия, так как судно теряет контроль и кренится в противоположную сторону. Кроме того, не всегда главным виновником здесь является ЦТ, когда ваше судно частично тонет, метацентр судна тоже не остается прежним.

Наконец, какое значение имела бы метацентрическая высота GM.

Отрицательная метацентрическая высота вызывает ситуацию нестабильного равновесия, которое вызывает опрокидывающее движение (не хорошо!).Хотя это не сохраняется для всего диапазона пятки, поскольку погруженная часть на пяткой стороне создает достаточную выталкивающую силу, чтобы противостоять моменту, и в конечном итоге GM снова становится нулевым. Помимо этого, судно восстанавливает положительную остойчивость. Если судну присуща отрицательная остойчивость, оно будет оставаться под определенным углом наклона.

Рис. 4: Угол Лолля для типичного судна с графиком GZ для различных значений наклона. Попросту говоря, GZ указывает на устойчивость судна и обязательно должен быть положительным, как GM

.

Важно уметь различать крен и потерю остойчивости, поскольку судно не может быть просто «выровнено» путем балластировки более высокого борта.Почему?

Представьте, что у вашего корабля крен в сторону порта. Значит, ваш правый борт выше. Нормальный человек мог бы предположить, что балластировка по правому борту уменьшит крен. Но это неправильно. Почему? Поскольку, поскольку правый борт уже выше левого, добавление веса на более высокую сторону поднимет центр тяжести, тем самым уменьшив метацентрическую высоту GM. В результате вы теряете больше стабильности. Балластировка должна производиться с нижней стороны (в данном случае с левой стороны).Первоначально корабль слегка кренится в сторону порта, но когда GM увеличивается, корабль становится более устойчивым. Когда достигается достаточный восстанавливающий момент, вес можно уравновесить с обеих сторон, чтобы вернуть корабль в вертикальное положение.

Говоря о подъемниках, представим себе рыболовное судно с уловом. Теперь, если это судно извлекает значительный улов, сопоставимый с его собственным весом (к сожалению, который заранее не известен), и собирается повернуть улов внутрь, очень тяжелый груз вызовет достаточную нестабильность, чтобы переместиться на другую сторону, что приведет к немедленному перемещению улова. противоположный список.Этот бросок может продолжаться опасно с пониженной остойчивостью, и судно будет подвержено затоплению из открытого люка. (Предупреждение: ваша влажная рыба хорошо скользит по палубе во время качения; необходимо соблюдать осторожность, чтобы не допустить смещения груза).

Рис. 5: Упрощенная схема корабля с перемещающимся грузом. (G движется в направлении головки деррика)

Теперь, наконец, для более широкой картины. То, что мы рассказали вам выше, — это особый случай с судном меньшего размера. Теперь, помните, где-то в начале мы рассказывали вам о морских тяжеловесных судах? Речь идет о подъеме тяжестей в масштабе 10 000 тонн! Многие из этих судов имеют специализированные системы водяного балласта для этой цели, поскольку это не так просто, как извлечение улова в небольших количествах.Подобные операции (особенно с установками на нефтяных вышках) требуют высокой степени точности по критериям стабильности. Это выражается в допусках, которые обычно находятся в диапазоне нескольких метров. Судно с такими возможностями обычно оборудовано системами «динамического позиционирования» (DP). Все судно работает на основе работы бортовой компьютерной системы мэйнфрейма в сочетании с подруливающими устройствами, силовыми установками и управляющими поверхностями (с учетом числовой модели корабля, взаимодействующей с внешними живыми силами).

Рис. 6: Пример компоновки лунки для операций по подъему тяжелых грузов

Еще одним средством, которое может быть только у некоторых судов, является устройство moonpool , ​​в котором подъемная операция выполняется через отверстие, проходящее параллельно по глубине судна. Здесь работа крана выполняется при сохранении центра тяжести судна близко к центральной линии, поэтому движения крена ограничены.

Некоторые вещи, которые требуют повторной проверки перед операцией:

• Для подъема из положения A в положение B (скажем), положения GM для обоих положений должны быть оценены на приемлемые значения в соответствии с буклетом устойчивости.Список следует сохранить, так как это не влияет на стабильность.
• Поскольку устойчивость корабля снижается, когда дело доходит до уменьшения метацентрической высоты, в любом случае не помогает наличие слабых танков со свободными поверхностями, которые также уменьшают GM. Поэтому было бы разумно «надавить» на эти резервуары для уменьшения эффекта
• Также следует позаботиться о том, чтобы ваше судно не приземлилось у пристани под ожидаемыми углами крена. Краны не должны подниматься больше, чем необходимо

Теги: Остойчивость корабля

как стравить воздух из аккумулятора.Как убрать шлюз из системы отопления в частном доме

Во время работы системы отопления часто бывает необходимо удалить из контура лишний воздух. Кроме того, во избежание проблем, связанных с наличием воздуха в трубопроводе, также необходимо принять меры по предотвращению попадания воздуха в систему в будущем. О том, как выпустить воздух из аккумулятора и предотвратить его повторное попадание, мы расскажем в этой статье.

Повреждение воздуха в системе отопления

Прежде всего, необходимо выяснить, какую опасность для системы отопления представляет попавший в него воздух. А проблема довольно проста — воздушные пробки в системе отопления полностью парализуют работу системы отопления по всей ее длине или на отдельном участке.

Все дело в небольшом перепаде давления на входе и выходе из системы — обычно эта величина не превышает 0,2 кгс / см. Этого давления недостаточно, чтобы нивелировать разницу в уровне плотности воды и воздуха.Из-за этого верхняя часть стояка полностью заполнена воздухом, и теплоноситель просто не может циркулировать. В результате квартиры остаются без отопления, а с наступлением холодов системная секция полностью промерзает.

Проблемы, описанные выше, на этом не заканчиваются. В многоэтажных домах, построенных в советское время, до сих пор используются трубы из обыкновенной стали. Влажность в системе отопления высокая, и черная сталь в таких условиях при контакте с воздухом начинает разрушаться с многократно ускоренной скоростью.Результат предсказуем — в какой-то момент система полностью переходит в нерабочее состояние. Чтобы этого не произошло, придется придумать, как спустить воздух из системы отопления.

Причины появления воздуха в батареях

На первый взгляд может показаться, что воздуху в батареях просто некуда взяться, ведь система отопления находится в полном состоянии круглый год. Номинально так и есть, как гласят все существующие стандарты — но на практике постоянно поддерживать герметичность системы просто невозможно, и со временем это провоцирует снятие воздушной пробки в системе отопления.

Воздух появляется в батареях по следующим причинам:

1. Сезонный ремонт и техническое обслуживание … Отопительную систему необходимо проверять и, при необходимости, ремонтировать не реже одного раза в год. По инструкции заливать контур нужно после замены каждого элемента конструкции — но на это уйдет слишком много воды, поэтому ЖКХ не идут на такие затраты.
2. Замена отопительных приборов … Еще одна причина появления воздуха в радиаторах отопления — их замена или перенос жильцами квартиры. Конечно, каждый слив стояка может вызвать проветривание.
3. Физические процессы … При закрытии всех клапанов и остывании трубопровода объем теплоносителя в нем уменьшается. Если в такой ситуации открыть хотя бы один вентиль, батареи получатся воздушными, и придется подумать, как стравить воздух из батареи.
4. Повреждение компонентов системы … Самым слабым звеном в системах отопления многоквартирных домов являются чугунные радиаторы, которые при отключении отопления начинают течь из-за теплового расширения. В какой-то момент вам предстоит решить серьезную проблему — поменять все батареи в подъезде или просто перезагрузить систему перед наступлением отопительного сезона.

Методы удаления воздуха

Для выпуска воздуха из системы отопления используется несколько методов, которые необходимо выбирать в зависимости от двух факторов:

1. Конфигурация нагрева … Поскольку существуют различия в системах верхнего и нижнего наполнения, отвод воздуха от них осуществляется по-разному.
2. Отношение к системе отопления … Жители квартир стравливают воздух из аккумуляторов совершенно иначе, чем профессиональные слесари — слишком разные задачи, требующие разных решений.

Перед тем, как удалить воздух из системы отопления, нужно более подробно рассмотреть все способы.

Нижнее наполнение с доступом пользователя

Отличительной особенностью нижнего заполнения является попарное подключение стояков отопления.При такой схеме приточный и обратный отводы расположены в цокольном этаже здания, а клапаны располагаются между ними стояками. За клапанами устанавливаются заглушки или краны, позволяющие при необходимости слить воду.

Воздух, находящийся в стояках системы, при нижнем заполнении выдавливается в верхние секции парных стояков. На верхнем этаже (как правило, в квартирах, но иногда и на чердаке) между стояками устанавливается перемычка, возле которой устанавливается кран Маевского, позволяющий отводить воздух из системы.

Уметь выгнать шлюз из системы отопления, в первую очередь, необходимо жильцам квартир верхних этажей:

• Клапан поворачивается на 180 градусов, и воздух начнет выходить из него с шипением;
• Когда вода начнет вытекать из радиатора, необходимо закрыть кран.

При проживании на любом другом этаже достаточно будет попросить соседей наверху выпустить воздух в свободное время. В том случае, если по каким-то причинам не получается договориться с соседями, нужно будет подать заявление в местную жилищную организацию.Главное в этом случае — убедиться, что заявка принята по всем правилам, и тогда, если возникнут проблемы с отоплением, можно будет в будущем потребовать пересчета.

Заливка снизу с доступом администратора — удаление шлюза

Одно дело, если проблему можно решить только из собственной квартиры или обратившись к специалистам. Другое дело, если роль специалиста можно сыграть самостоятельно, например, получив доступ в подвал.

Решение проблемы в данном случае следующее:

• Перед тем, как удалить воздух из системы отопления, его необходимо обойти, для чего, в первую очередь, закрывается вентиль отопления и открывается слив канализации, находящийся под ним;
• После выполнения предыдущих шагов системе нужно дать около 5-10 минут для проветривания;
• Если желаемый эффект не был достигнут, систему необходимо обойти в обратном направлении;
• После стравливания воздуха закройте вентиляционное отверстие и верните все клапаны в исходное положение, чтобы контур отопления продолжал нормально функционировать.

Отдельные стояки, с которыми есть проблемы, также можно обойти с уровня подвала. Для этого достаточно закрыть вентиль одного из подключенных стояков и открыть слив. Вероятность удачного сброса воздуха в этом случае достаточно высока, и если один из стояков использовать как холостой, то работа обязательно увенчается успехом.

Даже если вместо отводов на стояках установлены заглушки, есть пара способов избавиться от воздушной пробки в системе отопления:

1. Первый вариант — перекрыть оба стояка, сбросить их, а затем заменить одну из заглушек на шаровой кран с внутренней резьбой.Конечно, для такого варианта потребуется сам кран — но стоимость его невысока, и такие затраты, безусловно, того стоят, чтобы система отопления могла продолжать работать.
2. Для второго варианта нужно закрыть задвижки, расположенные на стояках, после чего открутить одну заглушку. Подступенок переводится в режим сброса, останавливается, после чего предыдущие операции повторяются в обратном порядке. Такой способ стравливания воздуха можно использовать только при температуре охлаждающей жидкости ниже 45 градусов — иначе человек, выполняющий эту работу, может серьезно обжечься.

Верхнее наполнение с доступом администратора

Если в здании применяется надземная заправка, это означает следующее: точка подачи теплоносителя находится на чердаке, а обратный контур — в подвале. При такой конфигурации стояки подключаются снизу и сверху, имея одинаковую функциональную нагрузку, поэтому в пределах одного этажа система поддерживает одинаковую температуру.

Подводя краткий итог, можно сказать следующее — при отсутствии опыта и понимания того, как работает система отопления в многоквартирном доме, лучше не задумываться о том, как удалить воздух из радиатора самостоятельно.Например, при верхнем заполнении велик риск затопления квартир, расположенных на верхних этажах, поэтому эту работу лучше доверить специалистам жилищной компании.

Как спустить воздух из аккумуляторов в частном доме

В частных домах также может возникнуть ситуация, при которой в системе отопления появится воздух. Важно не то, как кондиционируется система отопления в частном доме, а как избавиться от лишнего воздуха.Универсального решения этой проблемы не существует — отопление частного дома обычно проектируется индивидуально, поэтому собранная конструкция имеет массу своих нюансов.

Однако во всех типах систем отопления есть схожие особенности, которые необходимо изучить перед удалением воздуха из батареи:

1. Если отопление имеет принудительную циркуляцию, то рядом с насосом всегда устанавливаются специальные воздуховыпускные элементы (как правило, они располагаются либо перед насосом, либо непосредственно в котле).Воздух в системе при наличии таких элементов чаще всего происходит из-за их засорения.
2. Клапаны для отвода воздуха можно устанавливать непосредственно на аккумуляторные батареи, но только в том случае, если они расположены выше точки заправки. Если заливка находится где-то на верхнем уровне, то воздушный клапан следует искать в самой высокой точке.
3. Все вертикальные изгибы наполнения имеют собственные форточки. Если их нет, придется стравить воздух одним из описанных выше способов.

Перед тем, как спустить воздух из АКБ, нужно убедиться, что система отопления работает исправно — иногда причиной ее остановки является закрытие клапана в одной из секций.

Техника безопасности и профилактика

Во избежание травм и других проблем нужно при спуске воздуха соблюдать ряд правил:

• Открутить шток от воздушного клапана нельзя — давление нагретого теплоносителя не даст его открутить обратно;
• Корпус крана тоже нельзя вывернуть — очень легко порвать резьбу, и сложно устранить последствия затопления квартиры;
• Заглушки радиатора невозможно открутить даже частично — их нельзя вернуть позже, а выливание кипятка из радиаторов доставит массу отрицательных эмоций (читайте также: «Какие радиаторные заглушки лучше использовать при установке радиаторов отопления»).

Живя на верхнем этаже или в собственном доме, вы можете принять защитные меры, которые позволят вам не думать в будущем, как выпустить воздух из алюминиевого радиатора:

• В автономной системе отопления достаточно будет установить радиаторы с использованием нижнего подключения, чтобы воздух, попадающий в обогреватель, не влиял на его работоспособность;
• В верхней части стояка или автономного отопления могут быть установлены автоматические воздушные клапаны, которые независимо выпускают весь воздух из аккумуляторов.

Заключение

Эта статья подробно отвечает на вопрос, как правильно удалить воздух из системы отопления. Эта задача имеет ряд нюансов и сложностей, поэтому при отсутствии уверенности в себе лучше всего доверить ее профильным специалистам или местному жилищному управлению.

Уберечься от проблем при запуске системы отопления сложно даже в тех случаях, когда работы проводят специалисты в этом вопросе.Один из самых распространенных и потому не менее неприятных из них — шлюз. Почему так неприятно нам и нашим и батареям, как и с помощью чего с этим бороться? Об этом и поговорим в нашей новой статье — шлюз или как спустить воздух из радиатора отопления.

Если аккумулятор не нагревается должным образом и из аккумулятора слышно бульканье и шипение, то, скорее всего, в систему попал кислород. Опасность воздушной пробки в том, что она приводит к коррозии и со временем может вывести из строя всю систему отопления.Воздух попадает в систему по разным причинам, это может быть ошибка при установке или заполнении всей системы водой, или это может быть плохая вода, которая содержит кислород в виде примесей или пузырьков.

К чему может привести воздушность системы отопления?

Результатом такой воздушной пробки является уменьшение срока службы радиатора, а при использовании автономной системы отопления ломаются подшипники вала, а за ними насос, так как котел должен перегонять воздух вместо воды.

Как правильно удалить воздух из аккумулятора

Чтобы выпустить весь скопившийся в трубках и аккумуляторах газ, понадобится радиаторный ключ, с его помощью регулируется воздушный клапан, такие ключи продаются во всех строительных магазинах и бывают разных размеров для разных аккумуляторов. На батареях новой конструкции клапан можно открыть с помощью плоской отвертки. Если в вашем доме более одной батареи, убедитесь, что вы можете открыть вентиль на каждой из них, вам нужно удалить воздух из всех радиаторов, установленных в доме.

Аналогичную операцию нужно проделать со всеми батареями в доме, даже если с ними нет проблем. Для профилактики все газы обычно выпускают один раз в год и после ремонта или любых других изменений в отоплении.

Процедура:

• Найдите таз или любую другую емкость для слива воды , затем найдите впускной и выпускной клапаны на радиаторе и убедитесь, что они открыты.
• Используя ключ, поверните клапан против часовой стрелки. В этом случае должен быть слышен характерный шипящий звук, который означает, что воздух безопасно выпущен и заменен жидкостью.
• Здесь нужна емкость, с воздухом вылезет несколько капель воды и , как только устойчивая струя потечет из клапана, затяните его обратно .

Виды дефлекторов и места их установки

Также называемый игольчатым радиаторным клапаном отличается простотой и прочностью, он изготовлен из латуни.Конструкция предполагает конический корпус и винт. Все детали герметично закрыты между собой и надежно удерживают воду в аккумуляторе. При открытии воздух выходит через небольшое отверстие сбоку. Кран Маевского может быть разной конструкции и в зависимости от этого открываться по-разному.

Установка такого крана не требует особого профессионализма. Главное, выбрать кран подходящего размера. Перед установкой нужно слить воду из аккумулятора, а затем открутить пробку в крышке радиатора.Для большей надежности можно на нитку намотать ФУМ-ленту.

Товар можно приобрести по цене от 30 руб.

Это устройство автоматически удаляет все скопившиеся в трубопроводе газы, и поэтому, несомненно, удобнее, чем кран Маевского. Изготовлен из бронзы и нержавеющей стали. Его можно установить с запорным клапаном, который необходим для простой замены вентиляционного отверстия.

Автоматический воздухоотводчик устанавливается в самых высоких местах системы отопления, так как газ легче жидкости и поднимается вверх.Специалисты рекомендуют устанавливать слив за котлом, на коллекторах и в самых высоких точках, где проходят трубы.

Цены на такую ​​технику начинаются от 300 руб.

Принцип действия этого устройства основан на отделении газа от жидкости и удаляет из системы все микропузырьки и кислород, растворенный в воде. В конструкции используются специальные PALL-кольца, поверхность которых улавливает все микроскопические пузырьки воздуха. Помимо улавливания пузырьков, сепараторы также улавливают грязь, циркулирующую в системе.

Сепаратор устанавливается сразу после котла, так как большая часть кислорода выделяется из воды при нагревании и их лучше сразу удалить.

Такое оборудование можно назвать продвинутым и цены на него соответственно выше — от 10 тысяч рублей.

Считается наиболее эффективным методом удаления воздуха из труб и радиаторов отопления. Он заключается в том, что несколько типов устройств объединены в одну схему. Обычно это выглядит так:

1. Кран Маевского на батареях.
2. Автоматический воздухоотводчик рядом с котлом.
3. Воздуховоды на коллекторах.
4. Сепаратор после котла.

Самый лучший вариант обычно стоит дороже, чем остальные, и наш случай не исключение. Точная цена формируется по определенной схеме.

Кран Маевского

, собственно говоря, игольчатый воздушный клапан радиатора, предназначен для выпуска воздуха из системы отопления. Изначально его целью было пресечение незаконного и опасного забора теплоносителя жителями для бытовых нужд.Учитывая отсутствие нормального централизованного горячего водоснабжения, это была широко распространенная проблема, как в начале прошлого века, так и сейчас, к сожалению. Сейчас кран Маевского более востребован благодаря простоте использования и компактным размерам.

Спустить воздух из радиаторов и других частей системы отопления можно с помощью любого запорного клапана, но обычный шаровой кран просто слишком велик и его наличие на каждом радиаторе в доме будет выглядеть невзрачно, а затраты на их установку — невысокие. слишком высоко.Крошечный клапан, предназначенный только для вентиляции, спрятанный в маленькой пробке, обычно не более дюйма в диаметре, гораздо более эстетичен и практичен.

Безопасность тоже не на последнем месте. Любой полный клапан имеет слишком высокую пропускную способность. Оставив вентиль открытым с прошлого сезона, можно серьезно испортить ремонт в квартире, залив водой. С краном Маевского все проще. Его нельзя открыть случайно, поэтому дети не могут просто пробежать мимо, чтобы устроить наводнение.Небольшой участок канала ограничит объем вытекающей воды.

Устройство и принцип работы

Конструкция и принцип работы практически полностью описаны в официальном названии крана Маевского. Это игольчатый клапан конической формы, закрывающий проход в устройстве. Внутри клапана есть тонкое отверстие для выпуска воздуха, которое открывается только тогда, когда вы начинаете откручивать шток.

Для открытия вентиляционного отверстия понадобится специальный гаечный ключ или обычная шлицевая (плоская) отвертка.Завершив половину или полный оборот, открывается тонкий канал между содержимым радиатора или трубы и внешней средой. Из-за высокого давления внутри системы отопления воздух и теплоноситель выводятся наружу, а не на оборот. Если на месте установки скопился воздух, то в первую очередь он выйдет наружу, а затем выйдет вода.

Кран Маевского изготовлен из коррозионно-стойкой латуни, что обеспечивает долгий срок службы. Чаще всего это заглушка с наружной резьбой ½ «или ¾», снабженная игольчатым клапаном.

Схема работы автоматического крана

Как использовать и как удалить воздух из аккумуляторной батареи

Кран Маевского, в зависимости от конструкции отопления, устанавливается в тех местах, где может скапливаться воздух и создавать препятствия для протекания воды. При заливке отопителя новой порцией теплоносителя или во время работы при необходимости стравить воздух. Для этого требуется:

1. Приготовьте любую емкость объемом 2 литра или более или тряпку, губку, все, что будет впитывать воду.Разместите их прямо под выпускным отверстием крана Маевского.
2. Откройте кран, чтобы было слышно шипение отработанного воздуха.
3. На выходе всего воздуха, когда уже потекла только вода, закрыть кран.

Распространенная ошибка, встречающаяся на практике — постепенно при выпуске воздуха теплоноситель начинает всасываться, а выходит порциями. Однако это не значит, что пора закрывать кран. Определить, что не осталось воздуха, можно только в том случае, если вода выходит равномерно и без брызг.Контейнер или тряпка помогут вам просто обработать это крошечное количество воды, прежде чем вы сможете закрыть кран.

Необходимо повторить процедуру выпуска воздуха во всех точках, где установлен клапан Маевского. В домах с двумя и более этажами воздух идет сначала из нижних радиаторов, а затем из верхних.

Авто

Сам по себе кран Маевского не может удалять воздух автоматически, это устройство предназначено исключительно для ручного удаления газов. Однако по такому же принципу разрабатываются и производятся автоматические дефлекторы, принцип действия которых аналогичен крану Маевского, и большую часть работы они выполняют самостоятельно.

Автоматический воздушный клапан имеет небольшую вертикальную камеру для сбора воздуха. Внутри камеры находится поплавок, который жестко соединен с игольчатым клапаном, расположенным в верхней части устройства. Как только уровень воздушной прослойки превышает допустимый предел, клапан открывается на короткое время и выпускается воздух. Поскольку поплавок тоже поднимается, клапан быстро возвращается на свое седло и не дает вытекать охлаждающей жидкости.

Автоматический отвод газа — незаменимый элемент в автономной закрытой системе отопления.Во время неизбежного процесса коррозии, выброса пузырьков воздуха из воды или во время реакции алюминия с водой, при прямом контакте между ними, накапливаются газовые карманы, которые могут перекрыть путь охлаждающей жидкости или вызвать избыточное давление. Вытяжка решает эти проблемы, причем без участия жителей.

Технические характеристики

В продаже есть метчики Маевского для резьбы ¼, ½, ¾ дюйма. Необходимо заранее определиться с типом сиденья, которым оснащены радиаторы, чтобы определиться с оптимальным размером.Для чугунных радиаторов, а также приварных трубных регистров придется дополнительно просверлить отверстие в боковой заглушке или непосредственно в трубе и нарезать резьбу. Отдельно от крана Маевского продаются готовые заглушки для типовых чугунных радиаторов.

Для удобства эксплуатации современные модели крана Маевского оснащены ручкой с боковым выпуском.

Обычный клапан с ручным выпуском воздуха обычно устанавливается в горизонтальном положении, автоматический воздушный клапан устанавливается строго вертикально или указывается производителем в случае угловой конструкции.

Установка

Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае вертикальной схемы подключения радиаторов, как и в большинстве многоквартирных домов. Воздух нижних этажей при достаточном давлении теплоносителя самостоятельно удаляется из радиаторов, скапливаясь в верхней части всей системы.

Для горизонтальной разводки все радиаторы следует оборудовать вентиляционными клапанами, так как самостоятельный выход воздуха затруднен.Если при высокой температуре охлаждающей жидкости радиатор становится меньше нагревается, значит, пора спустить воздух.

Кран Маевского на полотенцесушитель устанавливать в обязательном порядке, так как большая его часть располагается выше уровня радиаторов отопления.

Для системы теплых полов лучше организовать отвод воздуха на коллекторной группе, приподнятой над уровнем пола и с помощью автоматического приточного устройства, так как в этом случае сложно угадать или диагностировать наличие воздуха.

Монтаж крана Маевского осуществляется в межсезонье. Необходимо слить охлаждающую жидкость из системы и только после этого приступать к установке. Для современных радиаторов достаточно открутить заглушку на крайнем участке от места подключения водопровода и вместо этого прикрутить кран. Для чугунных радиаторов необходимо предварительно ввернуть пробку с подготовленным отверстием и резьбой.

Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из выходов которого является форточка.Он заделывается или ввинчивается в верхнюю точку подключения полотенцесушителя.

Чтение 6 мин.

Почему батареи плохо нагреваются? Основная причина недостаточного нагрева радиаторов отопления — появление в них воздуха. Именно для этого более восьмидесяти лет назад было изобретено специальное устройство для удаления воздуха из радиаторов и отопительных труб — кран Маевского (или вентиль Маевского).

Почему в системе отопления появляется воздух.

1. Отсутствие полной герметичности системы
2. Во время коррозии
3. При утечке из
4. Попадание воздуха во время работы насоса
5. Плохая сборка всей системы отопления

Принцип работы крана Маевского

Кран Маевского — это запорно-регулирующая арматура, выполняющая функции воздухоотводчика c.При его изготовлении чаще всего используется латунь. Клапан представляет собой устройство с отверстием для выпуска воздуха и ввинчиваемым винтом. Для герметичности крана при установке в систему отопления на него надевается специальное уплотнительное кольцо.

Клапан управляется вручную с помощью регулировочного винта. Регулировку можно производить обычными отвертками или специальным ключом.

Принцип работы крана Маевского прост: при выкручивании винта воздух в системе через образовавшуюся щель отводится под давлением самой системы.

Клапан Маевского может быть установлен в системах с давлением не более 1,6 МПа. Не рекомендуется устанавливать в системах, в которых возможен гидроудар (повышенная вероятность протечки)

Помимо простого названия есть еще более сложное — игольчатый воздушный клапан радиатора. На радиаторах кран обычно устанавливается в заглушках-заглушках со специальными резьбовыми отверстиями. Или монтируется в самых высоких точках системы отопления.

Клапан Маевского бывает двух типов: ручной и автоматический.

Главный недостаток автоматического крана — легкое засорение. Поэтому не рекомендуется использовать его в системах централизованного отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при появлении воздуха в системе.

Ручной кран Маевского всегда имеет одну конструкцию, вне зависимости от изделия.Основные различия между разными изделиями заключаются в диаметре внешней резьбы на корпусе клапана. Типичные диаметры клапана — 15 и 20 мм. Есть клапаны с диаметром резьбы 25 мм.
Регулировочный винт клапана Маевского обычно имеет четырехгранную форму головки (только иногда используются 6- и 8-гранные), с прорезью под обычную отвертку. Поэтому регулировку клапана можно выполнить либо специальным ключом, который идет в комплекте, либо плоской отверткой. Также производятся модели крана Маевского, которые имеют ручку для регулировки винта.При покупке крана следует обращать внимание на маркировку. Указывает диаметр резьбы в мм. Также указаны параметры резьбы. Например: М10х1. Длина 10 мм, с шагом резьбы 1 мм.

Монтаж крана Маевского.

Для установки клапана понадобятся инструменты: гаечный ключ, фум изолента, пробка радиатора.

Основное правило при установке клапана — он должен устанавливаться в верхней заглушке, противоположной стороне входа охлаждающей жидкости.

Порядок работы:

1. В начале работы необходимо закрыть все краны аккумуляторной батареи и слить оставшуюся воду. Кран желательно устанавливать летом.
2. Откручиваем заглушку от радиатора и устанавливаем новую под кран. На новой заглушке должна быть пломба. Дополнительную герметичность можно добавить с помощью фумовой ленты, намотанной на нити.
3. Ввинчиваем клапан Маевского, с обязательным наличием уплотнительного кольца.
4. Открываем краны подачи воды в систему и проверяем на герметичность.
   (Если у вас все еще установлены чугунные батареи, вы можете проделать новое отверстие и нарезать в нем резьбу.)

Во время монтажных работ следует обратить внимание на наиболее частые ошибки:

• Кран Маевского желательно устанавливать под наклоном вниз от стены во избежание разбрызгивания стены.
• При регулировке винта будьте осторожны, чтобы не открутить его полностью.Достаточно до полутора оборотов.
• При установке клапана в старую чугунную батарею лучшим решением будет полная замена заглушки.

Также клапан Маевского можно установить в ванной.

Как спустить воздух из батареи отопления краном Маевского

Перед спуском воздуха лучше поставить под кран Маевского какую-нибудь емкость (таз или ведро), а кран чем-нибудь накрыть. (Когда воздух выходит под давлением, вода может разбрызгиваться).

1. Направьте отверстие, расположенное на корпусе клапана, в таз или другую подготовленную емкость. Важно поднести емкость как можно ближе к крану, чтобы избежать попадания брызг на стены и пол.
2. Специальным ключом для крана Маевского или плоской отверткой начните против часовой стрелки откручивать стопорный винт на корпусе клапана. Важно: поверните ключ очень плавно
3. С шипением и характерным звуком начнет выходить воздух.
4. Держите кран в открытом положении, пока не выйдет весь воздух и вода не потечет непрерывной струйкой.
5. Плавно закройте кран по часовой стрелке гаечным ключом.

Как спустить воздух без крана Маевского

Что делать, если такого тапа на батарее попросту нет? Скорее всего у вас старые чугунные аккумуляторы. А раньше у них была простая пробка, навинченная на лен. И, скорее всего, он уже покрыт несколькими слоями краски. Удалить его сложно, и в некоторых случаях вы не сможете установить его обратно.

Но если это единственный вариант, как спустить воздух из системы, то приготовьте разводной ключ, наждачную бумагу, растворитель и таз, также прикрывайте поверхность возле аккумулятора ветошью или ветошью.

1. Отшлифуйте стык заглушки наждачной бумагой.
2. Нанести небольшое количество растворителя на шов, через 10-20 минут отслоившийся слой краски очистить острым предметом
3. Затем разводным ключом против часовой стрелки начинайте откручивать заглушку.
4. Если все сделать правильно, вы услышите характерный звук кровотечения.
5. По мере затухания звука из соединения начнет сочиться вода, и здесь пригодится таз и тряпки.
6. Когда звук прекратится, закрутите крышку по часовой стрелке.
7. Для большей надежности можно немного закрасить место стыка.

Выбор клапана Маевского. Преимущества и недостатки.

На рынке в основном представлены клапаны из латуни.Но бывает, что клапаны делают из стали. Отдавать предпочтение нужно изделиям из латуни. Главное правильно подобрать диаметр гидроблока.
Несмотря на простоту конструкции клапана Маевского, у него есть как достоинства, так и недостатки:

Простота конструкции и эксплуатации, что обеспечивает долговечность крана.
Кран Маевского имеет небольшие габариты, что дает возможность установить его в любом месте.
Благодаря простоте конструкции надежен.
Низкая стоимость.

Вы должны удалить воздух вручную. Из-за этого вентиль Маевского не подходит для больших систем отопления, так как на это уйдет очень много времени.
Нельзя устанавливать в системах с давлением выше 1,6 МПа.
Постарайтесь установить вентили в каждый радиатор в своей квартире (доме). Это повысит эффективность всей вашей системы отопления.

Видео как спустить воздух краном Маевского

Наличие воздуха в системе отопления является препятствием для ее нормальной работы.Начинается отопительный сезон, и многим приходится сталкиваться с такой проблемой как в частных домах, так и в многоэтажных домах. Холодные батареи, громкий шум внутри них, коррозия на поверхности возникают при появлении воздушных пробок. Устранить проблему можно, спустив воздух из радиатора.

Для того, чтобы отопление работало должным образом, нужно спустить лишний воздух в радиатор

Причины возникновения

Жителям многоэтажных домов пришлось столкнуться с неприятной ситуацией, когда сходит тепло на верхних этажах. не дотянуть до начала отопительного сезона … Причин возникновения бортового проветривания несколько:

• ремонтные работы, например, демонтаж трубопровода;
• при монтаже направление уклона, размеры трубопроводов не соблюдались;
• низкого давления;
Ошибка
• при заполнении системы отопления;
• плохая герметичность стыков — через них течет охлаждающая жидкость;
• подключение к теплый пол;
• неисправные устройства забора воздуха.

Из этого видео вы узнаете, как удалить воздух из радиатора:

Живя в частном доме, не стоит слишком беспокоиться о небольшой воздушности системы. В нем редко меняют теплоноситель, поэтому воздух улетучится сам через один-два дня.

Типы циркуляции

Спустить воздух из радиатора отопления можно несколькими способами. Многое зависит от циркуляции, которая делится на два типа:

Например, при естественной циркуляции достаточно легко удалить воздух из аккумулятора через расширительный бачок.Он расположен на самой высокой точке. Подводящий патрубок прокладывается с подъемом к этой емкости. Обычно такую ​​систему устанавливают в частных домах. После слива воды немного выжидают и откручивают кран на баке — заглушка должна выйти сама по себе из-за повышения температуры.

Существует несколько типов проводки, в которых воздух выпускается по-разному.

Если проводка в квартире ниже, то правильно выпустить воздух из АКБ так же, как и в системе с циркуляционным насосом.Выпуск пробки в принудительном режиме довольно прост: в наивысшей точке установлен воздухосборник, который как раз и предназначен для выпуска воздуха. В таких случаях трубопровод прокладывают изначально с подъемом по мере его движения — по стояку движутся пузырьки воздуха, удаление осуществляется через воздушные краны (для удобства они стоят в верхних точках).

Возвратный трубопровод всегда следует прокладывать с уклоном в сторону слива, чтобы можно было быстро опорожнить во время ремонтных работ.

Достаточно дважды в начале запуска нагрева провести процедуру стравливания воздуха — для проверки и контроля. Количество спусков можно увеличить, если система неисправна или в ней есть какие-то недоработки. В случае алюминиевых радиаторов сначала сливается вода — это увеличивает срок их службы.

Разновидности дефлекторов

Сами дефлекторы делятся на автоматические и ручные. В случае ручных их еще называют Маевскими.У них небольшие габариты, ставятся на торцевые части нагревателя. Кран регулируется с помощью ключа, а кто-то манипулирует им вручную. Конечно, малые габариты сказываются на производительности. Кран Маевского подходит только для локального избавления от воздушных пробок.

Автоматические опции работают без вмешательства человека. Их можно устанавливать горизонтально или вертикально. Производительность довольно высокая, но есть и существенный недостаток — повышенная чувствительность к загрязнениям.В связи с этим их установка проводится сразу с фильтрами для надежности.

Автоматические форточки устанавливаются по определенной схеме: вдоль трубопровода в нескольких разных точках. Получается, что воздушный разряд происходит отдельно от каждой группы. Эта многоступенчатая система удаления воздуха называется самой эффективной. Если провести правильную прокладку труб, то с выходом воздуха проблем не возникнет.

Места формирования и ликвидации

Выпустить воздух из аккумулятора необходимо, если нет сомнений в его доступности.На проветривание указывают внезапные булькающие звуки. К тому же хозяин начинает замечать, что нагрев идет неравномерно. Чтобы восстановить циркуляцию радиатора, необходимо удалить воздух.

Если система полностью вентилируется, сначала определите расположение заглушек, постучав по трубам молотком. В местах, где образовалась пробка, звук более сильный и резонансный, зоны будут отличаться более низкой температурой. Найдя место с воздухом, нужно сделать следующее:

1. Приготовить гаечный ключ или отвертку, а также таз для воды.Термостат открывается до максимального уровня, затем емкость заменяется.
2. Откройте вентиль, убедившись, что вся вода изнутри попадает в замененный контейнер. Можно дополнительно разложить по тряпке.
3. Клапан должен оставаться открытым до тех пор, пока не вытечет вся жидкость. Легкое шипение указывает на выход воздуха. Это значит, что манипуляции выполнены правильно.
4. Если после процедуры трубы все равно плохо нагреваются, то их нужно продуть и промыть — скопление ржавчины внутри тоже может стать причиной появления воздуха.

Кроме механического удаления воздуха есть автоматический

Если такие манипуляции не улучшили ситуацию, то проверьте уровень заполнения системы. Часто заглушки возникают в зоне изгиба труб, поэтому при установке обычно соблюдаются их размеры и направление. Если в каком-то месте уклон отличается от задуманного проекта, необходимо установить дополнительные сливные клапаны.

Чаще всего пробки появляются в алюминиевых радиаторах, так как этот материал не отличается особым качеством. Алюминий вступает в реакцию с хладагентом, в результате образуются газы , которые необходимо навсегда удалить из системы. Здесь обычно советуют заменить алюминиевые варианты на более качественные с антикоррозийным покрытием, а также не забыть о дефлекторах.

Аккумуляторы чугунные

Кран Маевского упрощает работу, но не все аккумуляторы имеют такое удобное устройство. Например, на чугунных версиях часто можно встретить обыкновенную заглушку, скрученную на паклю и покрытую краской.Удалить это проблематично. Конечно, можно навещать соседей снизу или сверху, у которых на радиаторе есть кран Маевского — так можно получить доступ к теплоносителю. Но это не всегда возможно.

Придется прибегнуть к «старомодному» методу. Вам понадобится таз, ведро и много ненужной тряпки. Даже не нужно пытаться откручивать вилку голыми руками, нужно взять разводной ключ. Разбавитель для краски не будет лишним, наверняка заглушка долго просохла плотно. Затем следуйте инструкциям:

1. Нанесите растворитель на пробку, подождите двадцать минут.
2. Проводится по резьбе разводным ключом до тех пор, пока заглушка не начнет поддаваться. Должен быть звук выходящего воздуха.
3. Когда звук затихнет, нужно намотать новый слой «фумки» вокруг штекера, вставить на прежнее место. При необходимости подкрасить стык.

Чтобы не переживать по поводу обогрева помещения зимой, нужно лишь своевременно устранять воздушные пробки, мешающие нормальному движению теплоносителя.Результатом станет теплая уютная атмосфера в доме даже в самые лютые морозы.

Macara lui Mayevsky: design, Principiu de funcționare, diagrame de instalare

Linii de încălzire a apei au o caracteristică caracteristică. La umplerea conductelor cu apă, o parte a sistemului rămâne ocupată de pernele de aer. Funcionarea normală a încălzirii apei în astfel de cazuri nu este asigurată, astfel încât aerul din conducte trebuie îndepărtat manual.

Rucsacul lui Mayevsky ajută la scăderea blocajele din traficul aerian — cel mai simplu mecanism pentru sângerarea manuală a aerului.В статье презентат де нои, принцип работы al dispozitivului este analysisat в деталях, sunt luate в значительном альтернативном варианте. Рекомендуемая дата выпуска товара для установки в операторе.

Dispozitiv și Principiu de Funcționare a Dispozitivului

Familiar cu multe dintre robinetele lui Mayevsky au fost făcute sub controlul unei chei speciale sau a uni urubelnițe de metal. Aceasta este, de fapt, astfel de produse nu pot fi numite dispozitive automate.

Prototipuri moderne ale macaralelor Mayevsky — aerisire automată — designii s-au îmbunătățit puțin.

Aceasta arată ca una dintre modificările existente ale macaralelor Mayevsky. Indiferent de modificările dispozitivului manual, Principiul Funcționării dispozitivelor este același

Modelele automate funcționează fără intervenția terților.

Dar în Practica sanitară există differite variații constructive ale macaralelor lui Mayevsky:

• mână dreaptă;
• tije de mână;
• pluti вертикальный вертикальный.

Versiunile manual și automat sunt oarecum differite, deoarece primul poate fi montat în aproape orice poziție, iar cel de-al doilea numai într-o poziție verticală.

Proiectele manuale sunt montate în mod tradiional direct în corpul panourilor de radiatoare sau al bateriilor. Aerisirea automată a aerului este, de regă, концепция pentru instalarea pe autostrăzi în telecomandă pentru punctele de întreținere ale sistemului de încălzire.

Acesta arată varietate de modele Mayevsky macarale, уход за солнцем чел маи adesea găsite на практике дезинфекции.N setul de produse manuale, automate, precum și combinate cu o supapă de siguranță

Principiul de funcționare a macaralei Mayevsky bazat pe interacțiunea dintre cele mai simple părți. Modelele manuale sunt de fapt repzentate de o supapă обыкновенный cu ac.

Elementele unei astfel de supape sunt: ​​

1. Corp metalic.
2. Филе Tijă și caneluri.
3. Cap cu orificiu de admisie a aerului.
4. Inel de cauciuc inelar.

Alama este în mod tradiional ales ca material pentru fabricarea macaralelor Mayevsky.Este adevărat că o parte separată a mecanismului — un cap un canal de aer — poate fi făcut din plastic nailon, nailon, la temperaturi ridicate.

Modificarea orificiului de evacuare a aerului pentru radiatoarele acasă. Opțiune constructivă pentru o cheie specială. Робинет удобен și Practic pentru uz casnic

Corpul de alamă al dispozitivului este filetat la diametrul external al părții inferioare. Cu această parte a corpului, robinetul este înșurubat în scaunul dopului radiatorului de încălzire.

Aciune manuală macaralei

E simplu. În starea normală, urubul tijei de comandă este înșurubat până la capăt de o piesă de ac în carcasa inelară a orificiului de scurgere.

Может быть установлена ​​электрическая система радиатора, установленная (sau proprietarul carcasei) deșurubează urubul cu câte 2-3 rotiri cu o cheie sau o urubelniță. Datorită diferenței mari în densitatea apei și a aerului, acesta din urmă curge mai întâi prin orificiul deschis.

Mai mult, fluxul de aer trece prin canelurile longitudinale ale tijei i intră în zona de sub Capacul nailonului. De acolo, masa de aer este evacuată prin canalul de ieșire. De îndată ce fluxul de aer se oprește și apa curge după aceea, instalatorul înfășoară urubul de robinet Mayevsky până la capăt. În această procură, coborârea aerului este finalizată.

Valva lui Mayevsky este extrem de simple, deoarece daunele apar în mod foarte rar, iar dispozitivul funcționează perfect

Periodic, процедура по устранению воздушного сообщения, содержащего информацию, содержащуюся в сообщении, которое не может быть изменено, может быть изменено. .

Принципы работы автоматических вентиляторов

Автоматические системы вентиляции, ун-урмаш аль-макаралей Луи Маевски, este oarecum diferită. Принцип работы похож на один продукт, который работает в автоматическом режиме, это означает, что он отличается стандартным руководством. Robinetul automat de aer este ampasat într-o carcasă cilindrică. În interiorul cilindrului este instalat un mecanism de flotare.

Mecanismul plutitor al sistemului de pârghii asociat cu tija acului.В отличном дизайне, стояки расположены вертикально. Capătul acului său acționează ca o supapă care blochează sau deblochează deschiderea părții superioare a cilindrului. Intrarea în mediul aer-apă este prevăzută în partea inferioară.

Schema de modificare automată: 1 — carcasă dispozitiv, 2 — urub capacity, 3 — plutitor, 4 — jet, 5 — support, 6 — bobină, 7 — arc, 8 — element de etanșare 9 —

În prezența apei în interiorul cilindrului de aerisire, flotorul este ridicat prin presiune. Forța de presiune presează partea acului a supapei.Aceasta, la rândul său, închide priza superioară.

Dar, de îndată ce aerul intră în cilindru, presiunea apei pe plutitor slăbește, partea acului a valvei se deplasează în jos. Se deschide o gaură superioară de calibrare prin care aerul este aruncat afară. Când bula de aer coboară, cilindrul se umple din nou cu apă. Supapa este instalată cu flotorul în poziția «închis».

Cum să montați aerisirea?

Руководство Macaraua по адресу Mayevsky este un dispozitiv de auto-etanșare.În setul de produse există un inel de etanșare din cauciuc, astfel încât nu este nevoie să folosiți alte materiale de etanșare suplimentare.

n mod tradiional, instalarea de robinete manuale pentru sângerarea aerului de acest tip, чтобы реализовать împreună cu dispozitivele radiatorului (1 дм x ½ дм; 1 дм x ¾ дм). Ca instrument de montare, se folosește o cheie chei special Concepută pentru a lucra cu ciocane și capace.

Cheia de instalare pentru instalarea capacelor și dopurilor radiatorului.1 — cheie chei, 2 — радиатор футорка, 3 — емкостный радиатор. Cu această unealtă i component frecvent funcționează atunci când instalați supape, aer evacuat

Funcționarea macaralelor Mayevsky (supape de aerisire) имеет разрешение на предварительную настройку i temperaturile specificate. Aceste valori sunt defined de caracteristicile tehnice ale dispozitivului.

Технические характеристики аэродинамических проводов

Собственные функции, необходимые для презентации в таблице, указаны:

Технические характеристики
Температура (максимальная)	120	° C
Диаметр треугольника	25, 4 sau 20, 0	мм
Диаметр pării 902, 902 14 902 мм
Mediul de lucru	apă și alte lichide neagresive	—
Durata de via a serviciului	20-25	an

În timpul funcționării, defcțiunile aparatului nu sunt excluse.Deseori cauza pierderii eficienței macaralelor Mayevsky devine resturi mici transportate de agentul de răcire.

Dacă supapa se înfundă i devine inoperabilă, se Recomandă efectuarea unei întrețineri simple:

1. Tăiați radiatorul de la supapele de închidere ale sistemului.
2. Descărcați aproximativ 1/3 din volumul de apă din baterie.
3. Scoateți instrumentul din carcasa bateriei.
4. Curățați gaura cu un obiect subțire (nemetalic) ascuțit.

Sistemele de încălzire nu sunt întotdeauna echipate cu radiatoare, pe care există blocări de trafic cu găuri prefabricated pentru robinetele lui Mayevsky.În astfel de cazuri, terminalele din aerisire vor avea de a face cu propriile mâini. Nu sunt de așteptat dificultăți speciale în această privință. Trebuie doar să găuriți o gaură pentru sizesiunea de instalare a supapei și să decupați firul.

Instalarea supapelor în cazul radiatoarelor din fontă ar trebui acordată o atenție sporită. Aici sunt использовать в моде традиционную продукцию, изготовленную в materiale de înaltă calitate fiabile

Gaura este găurită cu un burghiu de metal cu burghiu, iar firul este tăiat cu un robinet.Desigur, diametrul burghiului este selectat cu 1 — 1, 5 мм mai mic decât sizes de instalare a macaralei, iar robinetul este точный размер.

Caracteristicile includerii în sistemul de încălzire

Există caracteristici privind instalarea supapelor de aerisire atunci când acestea sunt înșurubate în corpul conectorilor de radiatoare existenți. Supapa radiatoarelor este, de obicei, înșurubată pe firul din stânga.

Macara este răsucite spre dreapta și, prin urmare, instalatorul trebuie să fixeze ștecherul cu o singură cheie și, în același timp, să înfășoare aerisirea cu cea de-a doua.Dar acestea sunt niște trivia tehnică, despre care nu ar face rău să cunoască filistenii neexperimentați.

Formarea dopurilor de aer este o problemă inerentă sistemelor cu Circus forțată. Pentru sângerări în aer, ele sunt echipate fie cu un orificiu automat de aer pe rampă (dreapta), fie cu macarale Mayevsky pe fiecare radiator (stânga)

Schema de instalare a dispozitivelor de evacuare a aerului are i nele carampă. Deci, dacă sistemul de radiatoare este construit înformitate cu schema dispunerii verticale a dispozitivelor, supapele de evacuare a aerului sunt așezate de obicei pe radiatoarele celui mai înalt nivel.

Dar în schema de conectare paralelă, chiar și cu o structură verticală, robinetele lui Mayevsky sunt instalate în dispozitivele de încălzire de nivel inferior și superior. В общем, в санитарно-гигиенической практике, устанавливайте область в системе, если вы на стороне лица, и в значительной степени поспособствует использованию системы.

На месте macaralele Mayevsky de pe fiecare radiator sau aerisire de pe rampă, разделитель воздуха, включенный в систему. Acțiunea sa se bazează pe legea lui Henry, соответствует căreia aerul este eliberat din apă i din bucla închisă.

Dacă sistemul de încălzire este instalat într-un model orizontal, aici, de Regă, fiecare aparat de încălzire este echipat cu aerisire. В общем, este de dorit echiparea cu robinete de aer, практический orice echipament al sistemului de încălzire.

Realist subiectul:

• toate radiatoarele din sistem;
• компенсатор, байпас, аналогичный аппарат;
• aparate de înregistrat și bobine;
• Conducte de nivel superior al sistemului de încălzire.

Unele soluții de circuit asigură chiar plasarea unei macarale Mayevsky pe șine încălzite pentru prosoape. Apropo, în vânzare există modele de încălzitoare de prosop, ale căror modele au un punct de intrare pentru macaraua Mayevsky.

Sfaturi pentru afaceri

nainte de a lua o decizie cu Privire la achiziționarea dispozitivelor de evacuare a aerului, так как рекомендовано исследование atent struct dispozitivelor din circuitul de encălzire.

Cheile speciale de sizesiuni mici sunt удобный pentru utilizare in condiții de îngheț, unde alte obiecte interferează cu utilizarea unei șurubelnițe

În Funcție de Gradul de libertate de acces la echésipament

n cazul în care este dificil să lucrați cu o urubelniță, modelele la cheie sunt mai potrivite și, în cazul în care este dificil să se lucreze cu chei, este rezonabil să introducă Dis. O analiză atentă va ajuta la creșterea eficienței întreținerii dispozitivului și la salvarea achizițiilor.

Aerisirea automată este montată în mod tradiional pe liniile conductelor, în punctele de acumulare Potenială a masei de aer. Pe radiatoare, astfel de dispozitive, de regă, nu se utilizează

Dispozitivele portabile au designul cel mai simpleificat, de exemplu, în compare cu aerisirea automată.Дар, дупа кум арата практиковать, упрощать это ун ангаджамент де фибилитат.

n cazul în care radiatoarele din fontă sunt use in sistemul de încălzire, acestea sunt macarale manuale care sunt mai fiabile pentru un astfel de sistem decât cele automate. Între timp, gradul de fiabilitate al proiectului depinde în mare măsură de calitatea metalului (alamă) din care este realizat aerisirea.

Craneul lui Mayevsky se asamblează pe un dop din nailon. Дизайн специальный прегэтил pentru instalare într-un sistem construit pe evi din polipropilenă

De asemenea, putem menționa experienceța Introductionrii macaralelor Mayevsky în scheme de încălzire construite pe evi din plastic.Acest material păstrează destul de fiabil o presiune și o temperatură stabile, dar este slab împotriva ciocanului cu apă.

Instalarea unei macarale Mayevsky cuplată cu o supapă de siguranță sau un grup de siguranță cu drepturi depline crește siguranța sistemului pentru astfel de cazuri. I, в общем, pentru schemele în care se pune проблема стабилизации пресиунии, как рекомендуется использовать robinetelor ca стабилизации.

Заключение по использованию видео по теме

Видеоклип, демонстрирующий основные функции макаралей Маевского, содержит примерную рекомендацию по установке на:

Простые и удобные элементы, которые могут быть интегрированы, доступны только в одном месте.
