Принцип работы 5 контактного реле: 5 Контактное Реле Схема Подключения

5 Контактное Реле Схема Подключения

Реле щелкнуло, тестер запищал — все в порядке, реле работает. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым.

Нюансы включения ходовых огней

Отзывы о магазине

Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу — издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя. IMG: ссылка И так.

Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО.

При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим. Отсюда вытекает следующее правило — для управления реле аналоговый сигнал должен подаваться через пороговые устройства, типа триггера Шмидта, компаратора, микроконтроллера и т.

В остальном схемотехника дублируется. Контакты реле Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Начнем от простого и неправильного, закончим сложным и правильным.

На нем на крышке есть схема ножек Контакты 85 и 86 — это катушка. Электронное реле, или как его еще называют твердотельное реле , лишено этого недостатка, но оно выделяет тепло, так как в качестве ключа используется транзистор для реле постоянного тока или симистор для реле переменного тока. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

Автомобильные реле: устройство, выбор и проверка

На 85 — массу На 86 — плюс от гудка, который выходит на штатный гудок. Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше.

Примеры применения реле: В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи стартер, зажигание, бензонасос, питание форсунок и т. Если нам надо из слаботочного отрицательного выхода сигнализации в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т. Вот так все просто. У изображённого на первом фото четырёхконтактного реле А используют реле, когда исполнительное устройство стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.

Пятиконтактное реле

Выход с сигнализации подцепляем к контакту

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Контакты 30 и 86 поменяны местами.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Напряжение срабатывания: не менее 8,0В. Варианты схемных решений подключения реле.

В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку. А итак что происходит. Величина управляющего и коммутируемого через контакты напряжения может быть разная и не зависит друг от друга. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом.

Читайте дополнительно: Для ремонта обрыва провода электроприбора необходимы

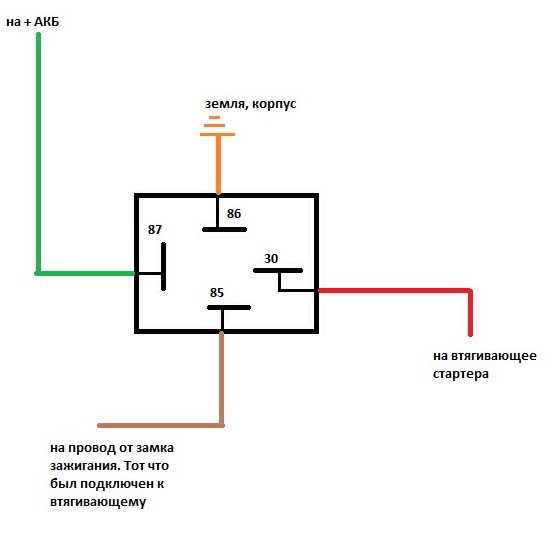

Простейшая схема

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Температура корпуса Обмотка реле потребляет мощность около ,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться — это не криминально. Все что не запрещено — разрешено.

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Хотелось бы подчеркнуть, ДХО предназначены для обозначения вашего транспортного средства перед другими участниками дорожного движения, а не для дополнительного освещения проезжей части. Схема блокировки двигателя с самоподхватом самоблокировкой. Соответственно, два других вывода должны показывать бесконечное сопротивление — это наши нормально разомкнутые рабочие контакты. И так когда в покое — схема разорвана — то есть на плюс туманки не чего не приходит, как только включается зажигание, врубается плюс с аккумулятора.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками

IMG: ссылка И так. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое.

что это, как работает, виды, проверка

Мы редко задумываемся о том, как работает то или иное устройство. До тех пор, пока оно не вышло из строя. Но если приходится разбираться в причинах поломки, тут и возникают вопросы. Рассмотрим электромагнитное реле — оно стоит в электрической части автомобилей, в бытовой технике и электронике.

Содержание статьи

• 1 Что такое электромагнитное реле, устройство, назначение
• 2 Виды электромагнитных реле
  • 2.1 По электрическим параметрам
  • 2.2 По исполнению
• 3 Виды контактных групп
• 4 Электромагнитные реле на схемах: обмотки, контактные группы
• 5 Основные технические характеристики, плюсы и минусы, область применения
• 6 Как проверить электромагнитное реле
  • 6.1 Если мультиметра нет
  • 6.2 Проверяем контакты

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и  «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

• Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
• Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
• Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

• Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
• 500 Вт переменного и 150 Вт постоянного — повышенной  мощности;
• Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

• Открытые электромагнитные реле. Это те, у которых все части «на виду».
• Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
• Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок.
  Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Виды контактных групп

Электромагнитные реле делят по способу работы контактов. Они могут быть:

• Нормально замкнутыми (закрытыми, размыкающими). Сокращенно обозначаются НЗ, на импортных схемах NC.
• Нормально разомкнутыми (открытыми, замыкающими). Обозначение — НО на наших — и NO на зарубежных.
• Перекидными (переключающими). Перекидные отличаются внешне, так как имеют три пластины с контактами. У них обычно обознается только общий контакт — пишут «общ» или comon.

В общем-то, по названиям контактов ясно, как они работают. Нормально замкнутые контакты в исходном состоянии замкнуты, через них протекает ток. При сработке реле контакты размыкаются, цепь питания обрывается.

Нормально закрытый (замкнутый) контакт: что значит

и принцип работы

Нормально открытые (понятнее — нормально разомкнутые) контакты, наоборот, в обычном состоянии разомкнуты. Когда реле срабатывает, контакт замыкается, в цепи возникает ток.

Электромагнитное реле с нормально открытым (разомкнутым) контактом

Наверное, уже понятно как работают переключающий контакт. В отличие от первых двух, переключающий состоит из трех пластин. По краям две неподвижные и подвижная в центре. Подвижный контакт часто называют общим. В нормальном положении подвижная пластина касается одного из контактов, ток протекает по этому пути (на рисунке снизу справа).

Принцип работы электромагнитного реле с переключающими контактами

При срабатывании реле, подвижный контакт изменяет положение благодаря упорной рамке (на рисунке это просто штырь, припаянный к подвижной пластине). А рамка прикреплена к якорю. После срабатывания реле, в первой цепи появляется разрыв, во второй начинает протекать ток.

Это все типы контактов — вроде не так много. Но в одном реле могут быть собраны все три вида, и количество групп каждого виды бывает разным. Их выбирают в зависимости от необходимости.

Электромагнитные реле на схемах: обмотки, контактные группы

Особенность реле в том, что оно состоит из двух частей — обмотки и контактов. Обмотка и контакты имеют различное обозначение. Обмотка графически выглядит как прямоугольник, контакты разного таки имеют каждый свое обозначение. Оно отражает их название/назначения, так что проблем с идентификацией обычно не возникает.

Типы контактов электромагнитных реле и их обозначение на схемах

Иногда рядом с графическим изображением ставят обозначение типа — НЗ (нормально замкнутый)  или НО (нормально открытый). Но чаще прописывают принадлежность к реле и номер контактной группы, а тип контакта понятен по графическому изображению.

Вообще, искать контакты реле надо по всей схеме. Ведь физически оно находится в одном месте, а разные его контакты являются частью разных цепей. Это и отображается на схемах. Обмотка в одном месте — в цепи подачи питания. Контакты разбросаны в разных местах — в цепях, в которых они работают.

Пример схемы на электромагнитных реле: контакты находятся в соответствующих цепях (см. цветовую маркировку)

Для примера посмотрите на схему с реле. Реле КА, КV1 и КМ имеют одну контактную группу, КV3 — две, KV2 — три. Но три — это далеко не предел. Контактных групп в каждом реле может быть и десять-двенадцать и больше. И схема на рисунке простая. А если она занимает пару листов формата А2 и в ней масса элементов…

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Понимание реле и электрических схем

Специалисты по защите цепей.

Телефон: +61 3 9521 6133     Факс: +61 3 9521 6177     Веб-сайт: www.

swe-check.com.au Как это работает и что такое реле

---

?

Зачем использовать реле?

Зачем использовать реле в автомобиле?

Как понять электрические характеристики реле

Почему в реле используются устройства защиты?

В чем разница между 4- и 5-контактными реле?

Схемы 4- и 5-контактного реле

Для чего используются реле ISO?

Типы реле

Схемы и диаграммы реле

Что такое реле и как оно работает?

Реле представляет собой переключатель с электрическим приводом. Обычно они используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включит питание цепи, когда активируется катушка.

Приведенные ниже примеры схем реле показывают, как работает реле.

У нас есть большой выбор реле и держателей реле, доступных для покупки прямо с нашего сайта.

Зачем использовать реле?

Реле позволяют слаботочной цепи управлять одной или несколькими сильноточными цепями. Реле обеспечивают эти преимущества;
1. Для подключения переключателя управления к реле можно использовать более тонкие кабели, что позволяет сэкономить вес, место и стоимость.
2. Реле позволяют направлять питание к устройству по кратчайшему расстоянию, тем самым снижая потери напряжения.
3. Кабель большого сечения необходимо использовать только для подключения источника питания (через реле) к устройству.

Зачем использовать реле в автомобиле?

Использование реле в автомобиле дает несколько преимуществ. Во-первых, использование реле означает, что схема переключения не требует переключателя или кабеля с высоким номинальным током, что снижает стоимость и вес. Во-вторых, реле можно разместить в любом месте автомобиля, чтобы обеспечить эффективную передачу энергии на электрическое оборудование, которым вы управляете. Реле идеально подходят для управления многими цепями в автомобиле, такими как фары, электродвигатели, обогреватель и т. д.

Как понять электрические характеристики реле

Базовые реле имеют электрические характеристики как для катушки, так и для внутренних переключающих контактов. Номинальное напряжение катушки напряжение, необходимое для правильной работы катушки. Схема включения реле также имеет напряжение и ампер рейтинг. Это максимальное значение контактов переключателя, которое НЕЛЬЗЯ превышать. Двойной бросок реле часто имеют электрические характеристики с двумя переключателями. Один для нормально разомкнутой клеммы, другой для нормально закрытый терминал. т.е. Н/О: 35 А при 14 В постоянного тока, Н/З: 20 А при 14 В постоянного тока.

Почему в реле используются устройства защиты?

Реле могут создавать сильные скачки напряжения, когда они выключены из-за обесточивания катушки. Резисторы или диоды иногда устанавливаются на катушку реле, чтобы остановить / уменьшить эти всплески, идущие обратно в управление. цепи и повредить чувствительные компоненты. Резисторы более долговечны, чем диоды, но не так эффективны при устранение скачков напряжения.

Вам необходимо оценить чувствительность компонентов в цепи управления при принятие решения о том, требуется ли / какой тип защиты.

Примеры схем подключения 4-контактного нормально разомкнутого реле

В чем разница между 4-контактным и 5-контактным реле?

Разница между 4-контактным и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одним цепи, тогда как 5-контактное реле переключает питание между двумя цепями.

4-контактное реле
4-контактное реле использует 2 контакта (85 и 86) для управления катушкой и 2 контакта (30 и 87) для переключения питания в одной цепи. Доступны 2 типа 4-контактных реле; нормально открытый или нормально закрытый. Нормально разомкнутое реле включает питание цепи, когда активируется катушка. Нормально замкнутое реле отключает питание цепи, когда активируется катушка.

5-контактное реле
5-контактное реле имеет 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, 87 и 87A), которые переключают питание между двумя схемы. Они имеют как нормально открытые, так и нормально закрытые соединительные контакты. Когда катушка активирована, мощность будет переключаться с нормально закрытого штифта на нормально открытый штифт.

Для чего используются реле ISO? Реле ISO

предназначены для использования в автомобильной промышленности и имеют стандартную схему электрических соединений. терминалы. В более новых реле ISO 280 используется штыревая клемма меньшего размера шириной 2,8 мм, которую можно использовать в компактном корпусе. блоки распределения питания и держатели.

Стандартные реле ISO

Мы продаем 4-контактные нормально разомкнутые (SPST) и 5-контактные переключающие (SPDT) реле с резистором. защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Микрореле ISO
(4 контакта)

Микрореле ISO
(5 контактов)

Мини-реле ISO
(4 контакта)

Мини-реле ISO
(5 контактов)

Макси-реле ISO
(4 контакта)

Новые реле ISO 280

Мы продаем как 4-контактное нормально разомкнутое (SPST), так и 5-контактное переключающее (SPDT) реле с резистором защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Ультрамикрореле ISO 280
(4 контакта)

Микрореле ISO 280
(4 контакта)

Микрореле ISO 280
(5 контактов)

Мини-реле ISO 280
(4 контакта)

Мини-реле ISO
(5 контактов)

Примеры схем подключения нормально разомкнутого реле

Пример 1. 4-контактное (нормально разомкнутое) реле с переключателем на плюсовой стороне цепи управления.

Пример 2. 4-контактное (нормально разомкнутое) реле с переключателем на отрицательной стороне цепи управления.

Примечание. Эти схемы были упрощены, чтобы проиллюстрировать функцию реле и, следовательно, не включают предохранители. защиты, которая потребуется. Клеммы катушки реле не имеют полярности, если только катушка реле не защищена диода (внутри реле), и в этом случае клемма катушки, подключенная к аноду диода, должна быть подключена к минусу.

Держатели реле

Мы продаем широкий ассортимент держателей для реле ISO и ISO 280, которые подходят для одного или нескольких реле. реле. У нас также есть большой выбор блоков распределения питания, которые могут быть оснащены смесь реле, предохранителей и автоматических выключателей.

Посмотреть наши держатели реле ISO

Посмотреть наши держатели реле ISO 280

Отзывы клиентов

» Все прибыло в целости и сохранности. Упаковка была превосходной, как и продукты и обслуживание клиентов. Мне еще предстоит их использовать, так как я жду завершения работы за год, прежде чем приступить к проекту, но все выглядит хорошо. Спасибо, хорошего дня и счастливого Рождества. »

Хайден П

Получено 21/12/22

Подробнее отзывы клиентов..

Самый большой диапазон   • Высшее качество • Конкурентное ценообразование • Быстрое обслуживание   • Мировые бренды

Схема подключения реле | 4-контактное и 5-контактное автомобильное реле

Реле являются одним из основных компонентов современных электрических систем. Реле — это не что иное, как электромеханический переключатель в том смысле, что механический контакт переключается между состояниями ВКЛ и ВЫКЛ благодаря электрическому сигналу. Мы широко используем реле в автомобилях, испытательном и измерительном оборудовании, источниках питания, системах домашней автоматизации и многом другом. Они являются очень важной частью автомобильной электрической системы, поэтому очень важно понимать схему подключения реле, если вы занимаетесь ремонтом и обслуживанием автомобильной электроники.

Итак, в этом руководстве давайте более подробно рассмотрим типичное автомобильное реле, распиновку и терминологию, связанную с реле, а также схему подключения реле.

Описание

Что такое реле?

Как упоминалось ранее, реле по сути является переключателем. В отличие от традиционного переключателя, который мы щелкаем или переключаем, чтобы включать и выключать его, реле представляет собой электромеханический переключатель. «Механическое» действие по перемещению переключателя между положениями ВКЛ и ВЫКЛ достигается с помощью «электрического» сигнала.

В своей базовой форме реле состоит из электромагнита и привода. Когда небольшой управляющий сигнал проходит через катушку электромагнита, он притягивает привод. Это действие заставит привод перемещаться из одного положения/контакта (это часто называют нормально закрытым или размыкающим контактом) в другое положение/контакт (которое часто называют нормально открытым или нормально разомкнутым контактом).

Когда мы снимаем или отключаем управляющий сигнал на катушку, он деактивирует электромагнит и привод возвращается в исходное положение.

Где мы используем реле?

Преимущество реле в том, что части, которые действуют как переключатель в реле (состоит из исполнительного механизма и контактов), изолированы от механизма, который активирует или деактивирует переключатель (который представляет собой катушку и электромагнит).

Эта конструкция чрезвычайно удобна, если вы хотите управлять переключателем большого тока с помощью крошечного управляющего сигнала от микроконтроллера (или подобных устройств с низким напряжением). Именно так мы часто используем реле в реальных приложениях.

Предположим, имеется микроконтроллер, сконфигурированный для управления устройством с питанием от сети переменного тока. Реле очень полезны в таких сценариях, поскольку микроконтроллер может подавать управляющий сигнал на катушку реле, а контакты включают или выключают устройство.

Еще одним важным применением реле являются автомобили. В типичном автомобиле (или любом автомобиле в этом отношении) есть несколько компонентов с высоким током / мощностью, таких как фары, система обогрева / охлаждения, вентилятор, двигатели, аудиосистема и т. д.

Мы можем разместить реле рядом с прибором и послать на реле крошечный сигнальный провод от компьютера автомобиля. Это экономит тонну медного провода, так как провод управления не пропускает большой ток, а все сильноточные устройства находятся в непосредственной близости от реле.

Важная терминология реле

Поскольку автомобили (или автомобили в целом) являются основным применением реле, давайте обсудим некоторые важные термины, связанные с реле. Следующее обсуждение применимо к автомобильным реле, но некоторые его части могут быть применены к реле в целом (например, контакты NO, NC).

Обычное реле состоит из 5 контактов. Это:

• Два штифта катушки
• КОМ
• Нормально открытый (НО)
• Нормально закрытый (НЗ)

Подаем управляющий сигнал на два контакта катушек. Для реле на 12В потенциал этого управляющего сигнала должен быть 12В. Остальные три, то есть COM, NO и NC, являются частью сильноточного переключателя.

При этом вывод COM действует как один из выводов переключателя. Он также действует как стержень исполнительного уровня. Обычно мы подключаем контакт COM к источнику питания 12 В, который идет на такой компонент, как лампочка.

Что касается двух других контактов, нормально замкнутый (NC) контакт, как следует из названия, по умолчанию подключается к контакту COM, когда на катушке нет управляющего сигнала. Но как только мы подаем действительный управляющий сигнал на катушку, привод перемещается на нормально открытый (НО) контакт. Как правило, устройство, которым должно управлять реле, подключается к контакту NO, но это может измениться в зависимости от приложения.

Что касается автомобильных реле, в следующей таблице описаны наиболее часто используемые номера контактов.

Номер контакта	Описание
85	Катушка
86	Катушка
87	Нормально открытый (НО)
87а	Нормально закрытый (НЗ)
30	КОМ

Типы автомобильных реле

Существует два типа широко используемых автомобильных реле. Их:

4-контактное реле

Нормально замкнутое (НЗ) 4-контактное реле.

Нормально разомкнутое (НО) 4-контактное реле.

5-контактные реле

Оба этих реле очень похожи, за исключением того, что 4-контактное реле не имеет контакта «87a» или нормально замкнутого (НЗ) контакта, тогда как 5-контактное реле имеет его.

Еще одна важная классификация автомобильных реле — расположение контакта COM в реле. В зависимости от положения COM реле подразделяются на:

• Реле типа А
• Реле типа B

На изображении выше показана разница между реле типа A и типа B. Обратите внимание, что эти два типа доступны как для 4-контактных, так и для 5-контактных реле.

Схема подключения реле

Теперь, когда мы ознакомились с важной терминологией, связанной с реле, а также с выводами, давайте теперь рассмотрим некоторые часто используемые схемы подключения реле.

Замкнутое соединение

4-контактное реле с переключателем на положительной стороне

4-контактное реле с переключателем на отрицательной стороне

Переключающее соединение

5-контактное реле для управления двумя разными цепями.

Заключение

Реле являются очень важной частью многих электрических систем и неотъемлемой частью современной автомобильной экосистемы.
