Инсталляция для унитаза Alcaplast Sadromodul AM101/1000 высота 100 …
| Назначение инсталляции | Для подвесного унитаза |
| Глубина инсталляции (мин.), мм | 125 |
| Высота инсталляции (мин.), мм | 980 |
| Ширина инсталляции (мин.), мм | 510 |
AM101/1000 Sadromodul
СКРЫТАЯ СИСТЕМА ИНСТАЛЛЯЦИИ ДЛЯ СУХОЙ УСТАНОВКИ (ДЛЯ ГИПСОКАРТОНА)
Область применения:
-Для подвесных унитазов
-Для монтажа к несущей стене или в гипсокартонную конструкцию
-Для пола с толщиной стяжки 0 – 200 мм с возможностью регулировки
-Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Свойства:
-Содержит дозатор таблеток для унитаза
-Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
-Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
-Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
-Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
-Возможность установки кронштейна с переходом DG1/2″, для подключения сиденья-биде или бидетты
-Двойной смыв, независимо регулируемый, с гигиеническим резервом
-Подходит для установки пневматического или сенсорного смыва
-Совместима со всеми кнопками управления Alcaplast
-Подвод воды к задней стенке бачка или вверху бачка
-Возможность сервиса без использования инструментов
-Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи
-Монтажная глубина рукава регулируется от 20 до 95 мм
-Монтажная глубина – 125 мм, со стоковым коленом – 160 мм
-Регулируемые выдвижные ноги в диапазоне 0 – 200 мм
-Материал несущей конструкции: металл обработанный порошковой краской
Нормы и стандарты:
ČSN EN 14124, EN 14055
Технические параметры:
Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2″
Рекомендуемый диапазон давления 0,3 – 0,5 МПа
Большой смыв 6 – 9 л
Малый смыв 2,5 – 3,5 л
Стандартные настройки большого смыва 6 л
Стандартные настройки малого смыва 3 л
Гигиенический резерв 3 л
Объем воды в бачке 9 л
Несущая способность 400 кг
Содержание комплекта:
-Бачок с впускным и сливным механизмом
-Самонесущая рама
-Резьбовое соединение 1/2″ для подвода воды со встроенным угловым вентилем Schell 1/2″–3/8″
-Толкатели механизма 2 шт.
-Монтажный набор: шуруп Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
-Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
-Прокладка, патрубок полипропилен, манжета
-Прокладка, патрубок полипропилен, уплотнение патрубка
-Монтажный комплект крышек для защиты технических отверстий при установке системы
-Рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа
Инструкция по монтажу
Инструкция по монтажу A101/850, A101/1000,A101/1120, A101/1200, A101/1120V, A101/1200V
Скачать (1.55M)
В этой категории 30 товаров:
показать всё
Покупатели этого товара так же приобрели:
3 129 руб
5 621 руб
Сифон для…
Сифон для раковины Alcaplast A41/A410…
1 045 руб
Сифон для.
Сифон для стиральной машины Alcaplast APS1…
950 руб
Кнопка смыва…
Кнопка смыва Alcaplast THIN М67x 6 вариантов…
5 674 руб
Инсталляция…
Инсталляция Alcaplast A105/1120 высота монтажа…
22 142 руб
Кнопка смыва…
Кнопка смыва Alcaplast М174x 3 варианта цвета.
..6 280 руб
org/Product»>Слив-перелив…
Слив-перелив для ванны Alcaplast A55K-RU-01…
4 315 руб
..Монтаж инсталляции унитаза: ее высота и ширина, установка, инструкция с видео и фото
Title: Монтаж инсталляции унитаза: ее высота и ширина, установка, инструкция с видео и фото
Description: Разбираемся, как производится установка инсталляции унитаза — подробное описание технологии процесса. Как установить унитаз с инсталляцией с обучающим видео для вашего просмотра
Содержание

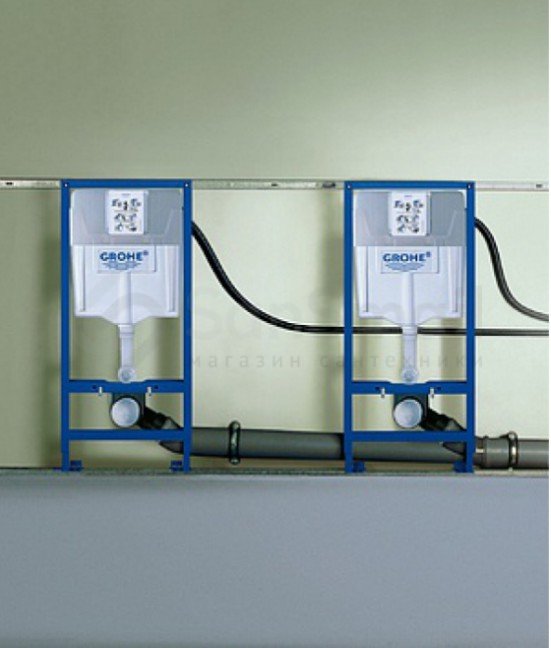

Что собой представляет инсталляция для унитаза
Если владелец хочет установить популярные унитазы подвесного типа либо биде, потребуется также монтировать специальную конструкцию – инсталляцию. Она выполняет следующие функции:
- поддерживает вход канализации;
- поддерживает вход труб с водой;
- иногда – держит водный бачок.
Использование подвесных унитазов позволит освободить пространство, а также предотвратит появление сырости под сантехникой. Еще одним преимуществом является отсутствие необходимости в демонтаже изделия при желании сменить напольное плиточное покрытие.
При выборе места размещения сантехнических приборов желательно учитывать, что задняя стена выдвинется вперед на 20-25 см.
Бачок, как правило, изготавливается из полимерного материала. После окончания монтажных работ получить доступ к нему будет невозможно, т.к. встроенная система полностью перекрывается наружной отделкой, например, керамической плиткой. Когда монтаж будет завершен, владельцу будет доступна только возможность регулирования посредством кнопки слива.
Поэтому важно изначально приобретать качественные сантехнические приборы, т.к. при возникновении неисправности потребуется заново производить процедуру: убирать плитку, демонтировать бычок, затем снова устанавливать систему. Это обойдется хозяину квартиры значительно дороже, чем, если изначально купить сантехнику высокого качества.
Установка инсталляции унитаза: шаг за шагом
Нанесение разметки
Перед тем как установить унитаз с инсталляцией нужно выполнить разметку. Первой на стену наносится линия, которая будет служить центральной осью прибора.
Затем отмечается расстояние от системы инсталляции до стены. Этот размер зависит от того, каким способом канализационная труба будет подводиться к инсталляции, но эта величина не может быть меньшей 13,5 мм. Далее отмечается точка расположения сливного бака.
Как правило, этот элемент располагается на высоте 1 м от поверхности основного пола. Естественно при этом во внимание берется и высота инсталляции для унитаза. На полу и на стене указываются точки, где нужно будет выполнить отверстия под крепежные элементы инсталляции.
Подготовка системы крепежей
Независимо от того, будет выполняться угловая инсталляция для унитаза или более простой вариант конструкции, крепежам должно быть уделено особое вниманием. По сделанным на стенах отметкам с применением перфоратора просверливаются отверстия, а в них вставляются дюбеля.
Внимание! По сути, не имеет принципиального значения конструкция инсталляции, в ней всегда имеется вертикальная и горизонтальная система креплений.
В отверстия с дюбелями вставляются крепежные анкеры, что позволит закрепить к вертикальной плоскости корпуса сантехническое изделие, в нашем случае унитаз. В процесс монтажа необходимо соблюдать очередность установки элементов конструкции, чтобы избежать возникновения сложностей при регулировке вертикального уровня.
Как установить водопроводную линию холодильника за 5 шагов
Ваш холодильник хранит остатки ужина и сохраняет продукты свежими для следующего приема пищи вашей семьей, что делает его одним из самых важных приборов в вашем доме. Независимо от того, модернизируете ли вы старую модель или устанавливаете новую, вам нужно будет установить линию подачи воды, чтобы наслаждаться свежей водой и льдом. Получите представление о том, как установить новую линию самостоятельно, изучив приведенное ниже руководство, а затем ознакомьтесь с инструкциями по установке вашей модели для получения полной информации.
Ознакомьтесь с советами по установке водопровода холодильника.
Как подключить водопровод к холодильнику
Перед установкой водопровода холодильника вам потребуются некоторые материалы. Имейте в виду, что это общий обзор установки водопровода, и для разных устройств могут потребоваться разные шаги или расходные материалы. Обратитесь к инструкциям по установке для получения информации, относящейся к вашей модели холодильника. Читайте дальше, чтобы узнать, как подключить кухонный водопровод к входному отверстию на задней панели холодильника.
ВАЖНО: Сантехника должна быть установлена в соответствии с Международным сантехническим кодексом и любыми местными нормами и постановлениями.
Расходные материалы
Шаг 1. Отключите подачу воды
После того, как вы отключили питание устройства, найдите источник воды под раковиной и поверните его по часовой стрелке, чтобы перекрыть..jpg)
Позвольте оставшейся воде смыться из линии, включив кран, пока вода не перестанет сливаться.
Шаг 2. Подсоедините шланг к водопроводу
Используйте мягкую медную трубку диаметром ¼ дюйма, убедившись в том, что у вас есть необходимая длина. Обрежьте оба конца под прямым углом и наденьте компрессионную втулку и гайку на трубку. Вставьте конец шланга в патрубок подачи воды до упора и с помощью разводного ключа навинтите на него накидную гайку.
Шаг 3. Промойте трубку
Поместите свободный конец трубки в маленькое ведро или раковину и включите подачу воды. Позвольте воде промывать трубку до тех пор, пока она не станет прозрачной, чтобы предотвратить возможную неисправность водяного клапана. После завершения отключите подачу воды и согните трубку, чтобы она соответствовала входному отверстию линии подачи воды, расположенному на задней части шкафа холодильника.
Шаг 4: Подсоедините трубку подачи воды к холодильнику
Достигнув задней части устройства, снимите короткую черную пластиковую деталь с конца впускного отверстия водопровода и подсоедините трубку водопровода, затянув гайку.
на место с помощью гаечного ключа. Не затягивайте слишком сильно. Установите хомут на трубу подачи воды вокруг линии подачи воды, чтобы уменьшить нагрузку на муфту.
Шаг 5. Включите подачу воды
Найдите клапан подачи воды под раковиной и включите его, повернув против часовой стрелки. Проверьте наличие утечек во всех точках соединения трубок и при необходимости затяните соединения. Убедившись в отсутствии утечек, верните устройство на место и снова подключите его к источнику питания.
Трубка какого размера используется при установке водопровода холодильника?
Когда дело доходит до установки вашего нового холодильника , трубка, используемая для подключения подачи воды к вашему устройству, должна иметь диаметр ¼ дюйма. Это позволит подключить трубку к штуцеру питания холодильника.
Дополнительные советы по установке водопровода холодильника:
Используйте медные трубки, чтобы предотвратить посторонний вкус и запах воды и льда.
Трубки следует устанавливать только в местах, где температура будет оставаться выше точки замерзания.
Промойте несколько галлонов воды, чтобы удалить из трубопровода воздух и остаточные загрязнения.
Выбросьте первые две партии льда из льдогенератора.
Магазин Whirlpool
® Холодильники и льдогенераторыЕсли вы готовы приобрести новый холодильник Whirlpool ® или Ледогенератор , вы можете выбрать из нескольких эффективных и долговечных вариантов.
WRX986SIHV
WRF757SDHZ
Дополнительные советы по стирке от Whirlpool
Как заменить фильтр для воды в холодильнике Узнайте, как быстро и легко заменить фильтр для воды в холодильнике.
Наши обучающие видеоролики и пошаговые инструкции упрощают замену фильтров в холодильнике.Как работают фильтры для воды в холодильнике? Узнайте, как работают фильтры для воды в холодильнике, какие загрязнения они удаляют и отфильтровывают, а также об их эффективности.
Какая оптимальная температура в морозильной камере? Если вам интересно, на какую температуру должна быть установлена ваша морозильная камера, вы не одиноки.
Узнайте больше о лучших настройках температуры морозильной камеры для сохранения качества продуктов.
Наши обучающие видеоролики и пошаговые инструкции упрощают замену фильтров в холодильнике.
Узнайте больше о лучших настройках температуры морозильной камеры для сохранения качества продуктов.домашнее сердцебиение
Готовы узнать больше советов, домашних советов и руководств по технике?
Просмотреть все статьи
Была ли эта статья полезной? Передайте его на
Как установить водопровод для холодильника
К
Аарон Стикли
Аарон Стикли
Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 16.05.22
Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений.
Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Эмили Эстеп
Факт проверен Эмили Эстеп
Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Обзор проекта
Прокладка водопроводной линии к холодильнику для питания его льдогенератора и дозатора питьевой воды никогда не была такой простой. Когда-то это обычно делалось с помощью 1/4-дюймовой гибкой медной трубки, которую протягивали от холодильника к ближайшему источнику воды и вставляли в водопровод с помощью седельного клапана или другого типа фитинга.
Теперь есть удобные (и менее склонные к перегибам) 1/4-дюймовые гибкие водопроводные трубы длиной от одного до 20 футов, а также удобные переходные фитинги Add-A-Tee, которые можно установить практически везде, где есть вода. имеющийся запорный клапан. Этот тип фитинга прост в установке и менее подвержен утечкам, чем седельный клапан.
В большинстве случаев водопровод можно провести от водопровода кухонного крана через кухонные шкафы к холодильнику. Если прокладка кабеля через шкафы невозможна, вам может потребоваться провести его через пол до места, где расположен холодильник.
Совет
Прежде чем приступить к работе, загляните за холодильник, чтобы убедиться, что там нет водопровода и запорного клапана — они не выступают из стены или не торчат из пола. Если это так, все, что вам нужно сделать, это подключить гибкую трубку подачи 1/4 на 1/4 дюйма к запорному клапану и к холодильнику.
Смотреть сейчас: Как установить водопровод для холодильника
Прежде чем начать
Прежде чем собирать материалы и приступать к этому проекту, полезно ознакомиться с предметами, которые вы будете использовать.
Адаптер Add-A-Tee идеально подходит для этой цели. Он просто навинчивается на выход стандартного запорного клапана, такого как тот, что у вас под кухонной раковиной. Фитинг имеет выпускное отверстие 3/8 дюйма для подключения линии крана и меньшее отверстие 1/4 дюйма для подключения гибкого водопровода к холодильнику. Фитинги Add-A-Tee бывают нескольких размеров и могут быть подключены к источникам воды диаметром 3/8 или 1/2 дюйма. Для стандартного запорного клапана кухонной раковины вам понадобится тройник Add-A-Tee размером 3/8 на 3/8 на 1/4 дюйма.
Вам также понадобится 1/4-дюймовая гибкая трубка для подачи воды, достаточно длинная, чтобы пройти от Add-A-Tee к холодильнику, плюс несколько футов, чтобы вы могли вытащить холодильник, не дергая водопроводную линию. Тщательно измерьте расстояние и купите трубку подачи достаточной длины для работы.
Гибкие трубы для подачи воды изготавливаются из прочной пластиковой нейлоновой сетки или из стальной оплетки. Хотя стальная оплетка значительно дороже, дополнительная прочность, которую она обеспечивает, стоит вложений.
Утечка воды может привести к значительному (и очень дорогому) ущербу, поэтому купите самую качественную трубку для подачи воды.
Оборудование/инструменты
- Тряпка или ведро
- Две пары пазогубцев или два разводных ключа
Материалы
- Адаптер Add-A-Tee
- 1/4-дюймовая гибкая трубка подачи воды с компрессионными соединителями
Ель / Кевин Норрис
Отключить воду
Найдите запорный вентиль прибора на линии подачи холодной воды под кухонной раковиной. Закройте запорный клапан, повернув его по часовой стрелке до упора. Если у него рукоятка рычажного типа, поверните рычаг так, чтобы он был перпендикулярен водопроводной трубе. Включите холодную воду в кухонном кране, чтобы сбросить давление в водопроводе.
Ель / Кевин Норрис
Отсоедините водопроводную линию крана
Поместите тряпку или маленькое ведро под клапан подачи, чтобы собрать воду, вытекающую из трубки подачи.
Отсоедините трубку подачи крана от клапана, используя две пары плоскогубцев или два разводных ключа. Используйте одну пару, чтобы надежно удерживать корпус клапана, чтобы предотвратить его перемещение. Используйте другую пару, чтобы ослабить компрессионную гайку на трубке подачи.Ель / Кевин Норрис
Подсоедините переходник-тройник
Навинтите переходник Add-A-Tee на выходное отверстие запорного клапана, сначала затянув вручную. Завершите затягивание адаптера двумя парами плоскогубцев, используя одну пару для удержания клапана, а другую для затягивания адаптера.
Ель / Кевин Норрис
Подсоедините трубки подачи воды к крану и холодильнику
Снова подсоедините трубку подачи крана к отверстию 3/8 дюйма на тройнике Add-A-Tee. Затяните соединение пассатижами, как и раньше. Присоедините один конец 1/4-дюймовой гибкой подводящей трубки к 1/4-дюймовому выпускному отверстию адаптера и затяните его плоскогубцами.
Ель / Кевин Норрис
Подсоедините трубку подачи к холодильнику
Протяните новую трубку подачи к задней части холодильника. Подсоедините конец трубки к 1/4-дюймовому штуцеру подачи воды на холодильнике. Затяните соединение плоскогубцами чуть сильнее, чем от руки.
Ель / Кевин Норрис
Включи воду
Откройте запорный кран под раковиной, полностью повернув ручку против часовой стрелки или повернув рычаг так, чтобы он был параллелен водопроводной трубе. Проверьте все соединения на наличие утечек, затем при необходимости установите холодильник на место. Убедитесь, что диспенсер для воды и/или льдогенератор работают правильно.
Наконечник
Слейте несколько галлонов воды из дозатора, чтобы очистить линию подачи воды от воздуха и любых загрязняющих веществ, которые могут быть в линии. Если у вас есть льдогенератор, выбросьте первые две партии льда.
Ель / Кевин Норрис
Отсоедините трубку подачи крана от клапана, используя две пары плоскогубцев или два разводных ключа. Используйте одну пару, чтобы надежно удерживать корпус клапана, чтобы предотвратить его перемещение. Используйте другую пару, чтобы ослабить компрессионную гайку на трубке подачи.
