Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

Островной тип вытяжки

Пристенная вытяжная конструкция

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

соединение с уже существующим отверстием веншахты;
проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Вывод воздуховода сквозь стену

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

Воздуховод через всю комнату

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

металлическая гофра – алюминий, реже сталь;
гофрированный пластик – крайне редко используют;
нержавейка круглого сечения;
пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

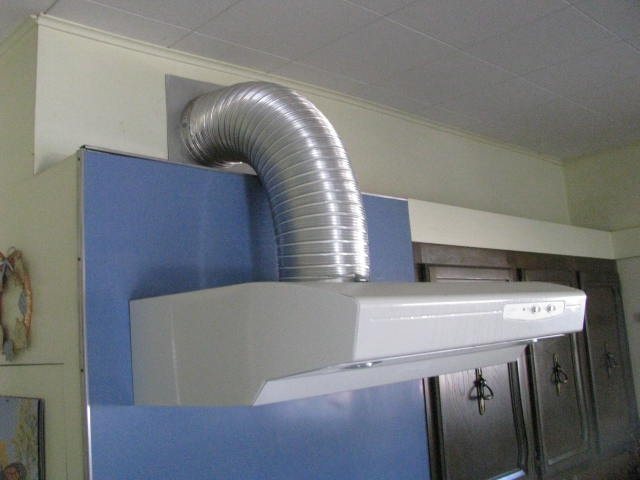

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

Вентканал за декоративным кожухом

Красивая пластиковая труба

Вентканал за подвесным потолком

Многоуровневый потолок из гипсокартона

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

закрывать или закупоривать отверстия на корпусе изделия;
ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
подключать воздуховод в канал для удаления дыма и других горячих выбросов;
проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

Вытяжки для кухни с отводом в вентиляцию: монтаж и установка

На чтение 6 мин. Просмотров 400 Опубликовано 05.04.2015 Обновлено 11. 08.2016

Запах еды хорош на кухне. В уютной гостиной пахнет цветами, духами, но никак не жареной картошкой. Кухонные вытяжки могут идеально улавливать жар, пар и кухонный чад или даром сжигать электроэнергию.

Все кухонные вытяжки делятся на две категории: с подключением к вентиляционной шахте и автономные. Грамотно выбранная и правильно подключенная к вентиляционной шахте вытяжка не разочарует хозяев.

Виды кухонных вытяжек

большую часть вытяжки можно скрыть в мебели

По монтажу различают следующие типы кухонных вытяжек:

навесные (стандартные и плоские) – крепятся под полку или навесной шкаф над плитой;
встраиваемые – встраиваются в корпус шкафа или специально сооруженный декоративный короб;
настенные – навешиваются прямо на стену, отличаются разнообразием дизайна;
угловые – для установки в угол кухни;
островные – навешиваются на потолок над кухонным «островком».

Функционал вентиляционных вытяжек

схемы отвода и фильтрации

Режимы функционирования вытяжек:

Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.
Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.

Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.

Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.

Плотный угольный фильтр снижает мощность мотора.

Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.

Производительность вытяжки

не просто вытяжка, а украшение интерьера

Этот показатель в первую очередь влияет на качество обработки воздуха в помещении. Производительность определяет объем воздуха, пропущенный за 1 час.

По санитарным требованиям в кухне необходимо обеспечить 12-кратный воздухообмен.

Используем формулу:

Р x V x 12 x 1,3

где Р – площадь кухни, 1,3 – уравнивающий коэффициент, 12 – кратность обмена воздуха, V – высота помещения.

Выберайте модели с мощностью, превышающей расчетную на 10 – 15%.

Уровень шума вытяжки

вытяжка работает по принципу аспирации с шумопоглощением

В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.

Для справки уровни шума в разных помещениях, в децибелах:

в тихом помещении – 30;
шепот человека – 35;
лучшие вытяжки или тихая музыка – 40;
человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.

Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.

Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.

Дополнительные опции

Освещение. Этой функцией снабжается подавляющее большинство кухонных вытяжек, подключенных к вентиляции и автономных. Существуют модели с изменением яркости света, фокусировки луча. Снабженные датчиком движения включают свет при приближении хозяйки.

Сенсорная панель управления и дисплей. Удобно, но обойтись можно. На дисплее высвечивается режим работы, а сенсорную панель значительно проще содержать в чистоте, чем выступающие механические кнопки или слайдеры (ползунки).

Правила установки вытяжки

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Подключение вытяжки к стояку вентиляции

воздуховод из прямоугольных ПВХ-труб

До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.

Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.

Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.

Пропускная способность общедомовой вентиляции от 110 до 140 кубометров воздуха в час. Мощность вытяжки может быть 180 – 700 кубометров в час.

Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.

Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.

После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.

Вытяжка на кухне с отводом в вентиляцию сможет эффективно работать, когда площадь фильтра равна или чуть больше варочной поверхности.

По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.

Ролик о том, как подключить вытяжку к общему воздуховоду, не нарушив вентиляцию квартиры:

подсоединение своими руками — инструкция от IVD.

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

Когда установка запрещена
Выбор оборудования
Пошаговая инструкция по монтажу

Что делать в случае запрета

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.

Нельзя выводить систему в стояк на нижних этажах.
Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Составные части вытяжки

Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.

Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
Конструкция в форме перевернутой буквы «Т».
Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм². Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж. Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов. Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.

Единственный недостаток заключается в необходимости менять фильтры, поэтому иногда целесообразнее сделать выход в шахту или на улицу.

Материал подготовил: Артем Филимонов

Подключение вытяжки на кухне к электричеству

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
Встраиваемого типа — устанавливаются внутрь гарнитура.
Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.
Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м³/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Как установить вытяжку над плитой: газовой, электрической

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Содержание статьи

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Подключение вытяжки на кухне к электричеству

Конструктивные особенности

Если говорить о конструктивных отличиях, вытяжки подразделяются на настенные, настольные, островные, встраиваемые аппараты. Настенные модели чаще выполняются в округлой и прямоугольной форме, что позволяет покрыть всю плоскость варочной панели. Встраиваемые практически не видны глазу, потому что вписываются в мебельный профиль.

Компактные настольные вытяжки устанавливают около варочных панелей, – сегодня это востребовано на небольших кухнях. Островные – популярный вариант для просторных помещений. Модели подвешиваются в потолочной зоне над отдельностоящими плитами.

Современная вытяжная техника представлена в трех видах:

рециркуляционная;
вытяжная;
комбинированная.

При рециркуляции воздух проходит сквозь фильтры, возвращаясь обратно в помещение.

На отводе воздушные массы выводятся в вентиляционное отверстие. Комбинированные могут работать в любом из обозначенных режимов.

Принцип подключения напрямую зависит от типа вытяжки, поэтому советую заранее продумать все тонкости и приобрести оптимальный вариант.

Подключение вытяжки к электросети

На самом деле этот этап может быть реализован несколькими способами. Но, устанавливать и подключать прибор к электросети может только специалист. Практически все вытяжки работают от электросети 220-230 В, 50 Гц. Это позволяет запитать их от обычной розетки.

Чтобы избежать ударов электрическим током розетка должна быть оснащена заземлением. Это также поможет сохранить все гарантийные обязательства. Если в квартире старая проводка и есть хорошие навыки, можно кинуть провод заземления самостоятельно. Замечу, что его нельзя крепить к трубам отопления или водопровода.

Делается это следующим образом:

на щитке следует найти шину с прикрепленными проводами. Также можно найти трубу с прикрученным или приваренным многожильным проводом;
к этим устройствам подключают собственный многожильный провод, не откидывая те, которые уже есть;
чтобы заземление нормально работало, сечение провода должно быть 2.5 мм. Проводник берется медный многожильный, с негорючей оболочкой.

Чтобы обеспечить защиту от перепадов напряжения, подключение реализуется через дополнительный автоматический выключатель (сетевой фильтр). Для защиты всей техники рекомендую потратиться на стабилизатор. Хороший электрик установит его в считанные часы.

Если вытяжка без вилки

Часть приборов поставляется без вилки на конце. Их шнуры заканчиваются проводами. Это делается для того, чтобы пользователь сам смог решить, как оптимально подключить оборудование. Тут возможно несколько вариантов. Первый – подключение к проводам вилки и последующая запитка от розетки.

Второй – через клеммники (Wago). Их количество берется по числу проводов. Одинаковые провода от вытяжки и щитка соединяются в одном клеммнике. Например, заземление с заземлением (желто-зеленый провод), фаза с фазой (тут может быть разный цвет), ноль с нулем (синий или голубой провод). Третий вариант – присоединение через клеммную колодку.

Подключение через клеммники считается небезопасным и так поступать не рекомендуется. Плюс, это неудобно. Если потребуется отключить прибор, отсоединить все провода будет сложнее.

Какой должна быть розетка для вытяжки

Главным параметром выбора розетки под вытяжку становится степень ее защиты. Согласно нормам электрической безопасности, для кухни подходят изделия с маркировкой IP62 и выше (обеспечивается защита от сильной струи воды).

Помимо этого, советую обратить внимание на материал. Не берите дешевый пластик, он легче плавится и быстро выйдет из строя

Не последнее значение имеет качество сборки, – тут не должно быть люфтов, иначе внутрь быстро набьется жир, пыль, копоть. И последнее – обязательное наличие «шторок». Так внутрь не попадет ничего, кроме вилки.

Чтобы выбрать место размещения розетки, ориентируйтесь на следующие правила:

самое главное – решить, на какой высоте и где будет размещаться прибор. От этого надо отталкиваться;
минимальное расстояние от мебели (столы, шкафы и проч.) до точки электропитания – 20 см;
розетка не должна устанавливаться впритык к корпусу вытяжки. Необходимо отступить около 30 см в сторону;
общая мощность кухонных приборов не должна быть выше 4 кВт. В противном случае для вытяжки придется проводить отдельную линию, что избавит от перегрузок;
рекомендуемая высота установки – 1.8-2.0 м от пола.

Обратите внимание, что в случае со встраиваемыми вытяжками розетку можно установить в шкаф, после того, как полностью завершен монтаж мебели. При этом розетка должна быть установлена на несгораемое основание (это нормы ПУЭ)

С островными моделями сложнее, – тут питание реализуется прямым подключением к проводке, но лучше устроить точку питания под потолком. Прямое подключение не так безопасно.

Каким способом подключить вытяжку к вентиляционной системе

Особенности установки зависят от способа подключения техники к вентиляции. Можно устроить выход в общедомовую шахту или сразу за пределы помещения. Последний вариант дает существенное облегчение монтажа.

Однако, основная часть вытяжек подводится именно к общей шахте. Но тут есть свои подводные камни. При накоплении копоти в вентиляционной трубе может произойти нарушение воздухообмена в других квартирах или формирование воздушной пробки, блокирующей отток воздуха. Кроме того, большая часть решетки закрывается воздуховодом, что оставляет минимальные условия для нормального воздухообмена на кухне.

Чтобы вытяжка не стала помехой естественной вентиляции, можно действовать так:

берем специальную решетку для вытяжек, тройник и обратный клапан;
к решетке крепим тройник;
к нижнему входу решетки присоединяем воздуховод;
на свободный выход ставим обратный клапан так, чтобы его планки запирались при прохождении воздушного потока из трубы;
суть в том, что при работе вытяжки лепестки клапана отогнуты. В вентканал воздух из кухни попадает через открытый выход тройника и решетку. Когда прибор отдыхает, пластины клапана разворачиваются, воздух идет в вентиляционную систему.

Если вы не уверены, что готовы регулярно прочищать всю систему, остановитесь на прямом отводе за пределы помещения. Потребуется сверление отверстия во внешней стене при помощи алмазного бура. Снаружи ставится предохраняющая решетка с обратным клапаном, внутри – воздуховод. Щели заделываются раствором. К системе присоединяется вытяжка. В особых случаях подключение проводится в отдельный вентканал.

Отмечу, что антивозвратный или обратный клапан – это легкая металлическая или пластиковая пластина. Она подвижно фиксируется на двух участках трубы (снизу и сверху). Лепестки клапана подпираются пружиной. Пока воздухоочиститель не работает, пластины перекрывают доступ наружного воздуха. Когда прибор в работе, воздушный поток отгибает пластины вперед путем отжатия пружины.

Монтаж вытяжки к стене

К стене крепятся купольные, каминные модели, навесные (плоские) вытяжки. Если говорить о каминном типе, воздухоочистители могут состоять из двух частей. Это купол и сам агрегат с двигателем и фильтрами. Обе части фиксируются независимо друг от друга, но с полным совпадением выходов. Островные разновидности размещаются на потолке системами подвеса, входящими в комплект. Встраиваемые – в мебельный профиль.

До монтажа советую проверить исправность прибора, – об этом говорит любая инструкция. Не спешите снимать все защитные пленки и наклейки до того, как убедитесь в работоспособности воздухоочистителя. Для этого положите его на ровную поверхность, подключите к электросети и произведите проверку во всех режимах работы.

Если неисправностей не выявлено, можно приступать к установке, что лучше проводить вдвоем. Если вы заметили посторонние шумы, отсутствие функций, смело обращайтесь в гарантийную мастерскую или магазин, где приобрели прибор.

Большинство производителей оснащают комплект монтажным шаблоном, где отмечены места для крепежа. Его можно прислонить к стене и перенести все отметки.

Если шаблона нет, действуем следующим образом:

на стене обозначаем расстояние между отверстиями для крепления. Для этого прибор прикладывают к поверхности;
наносим разметку, с учетом высоты размещения прибора по отношению к варочной поверхности;
высверливаем отверстия. Их диаметр должен совпадать с диаметром дюбелей;
в отверстия вставляем заглушки дюбелей;
подвешиваем корпус на дюбель гвозди. Советую проверить установку оборудования по горизонтали;
далее проводится подключение к вентиляционному каналу и электричеству;
после окончания работ с основной системой монтаж завершают установкой коробов воздуховода.

Известные нюансы

Описанный метод установки хорош, если в доме ровные стены и ничего не мешает ведению работ. Если около вашей плиты проходит газовая труба, она не допустит размещения прибора вплотную к стене. В такой ситуации народные умельцы советуют закрепить на стене деревянные бруски, а к ним сам воздухоочиститель. Однако, я советую воздержаться от подобных действий. В процессе эксплуатации возникнут проблемы с очисткой, в целом сама конструкция ненадежна.

Альтернативный и более рациональный вариант – установить технику за трубами. Для этого возьмите шуруп-шпильку (сантехническую). У шпильки есть резьба для ввинчивая в стену, штырь для отвода вытяжки на расстояние от стены и резьба с гайками для фиксации корпуса.

Подобные штуки представлены в разных размерах и доступны для покупки в каждом хозяйственном магазине. Можно взять любой самый подходящий вариант, замечу лишь, что все гайки рассчитаны на восьмигранный ключ. Это универсальное решение, более надежное, чем деревяшки, более того, металл не ржавеет и прост в очистке.

Если вытяжка встраиваемая, действуют так:

на полках шкафа отмечается место размещения воздуховода, прорезается отверстие. Это удобно сделать при помощи электролобзика с мелкозубчатой пилкой. Можно взять пилку для ламината, она практически не оставляет сколов;
если есть желание, участок среза можно закрыть с-образным пластиковым мебельным профилем. Он бывает жестким и гибким. Второй вариант очень прост в использовании. Такой профиль можно изогнуть под любым углом. Жесткие разогревают при помощи строительного фена. Профиль фиксируется на клей или жидкие гвозди. Излишки можно срезать пилкой с мелким зубом;
далее процесс повторяется по всем полкам, шкаф навешивается на место;
встроенная вытяжка крепится шурупами. После этого можно приступать к работам с воздуховодом.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней алюминиевого гофра, но и у него есть свои достоинства.

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Какой тип вентиляции выбрать для кухни в доме и квартире ↑

Тем, кто строит солидный загородный дом или обустраивает элитную квартиру, возводит энергосберегающее здание по технологии «пассивного дома», стоит обратить внимание на дорогую, но комфортабельную и экономичную систему принудительной приточно-вытяжной вентиляции с рекуперацией тепла. На кухне следует установить мощную вытяжку с выводом в стену, плиту лучше (и полезнее для здоровья) использовать электрическую

Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха.

Тем же, кто строит собственный дом поскромнее и ограничен в бюджете, мы советуем обязательно предусмотреть вертикальные каналы естественной вентиляции в кухне, санузлах, топочной, бане, хоз комнате и прихожей, если там сушится одежда.

Вентиляция в частном доме на кухне должна быть дополнена вытяжкой над плитой с отдельным воздуховодом. Лучше всего вывести канал для удаления воздуха от вытяжки не на крышу, а через наружную стену на улицу. Снаружи следует поставить обратный клапан, препятствующий проникновению холодного воздуха внутрь. Вентилятор на канал естественной вентиляции стоит поставить в туалете и ванной, в кухне при наличии вытяжки в этом нет особой необходимости.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции

Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
максимальная высота над поверхностью газовой высоты должна составлять 75 см;
обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
верхние границы изделия необходимо подогнать под показатели роста хозяйки;
обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Подключение к розетке

Кажется, что вопрос подключения прибора к электричеству прост до безобразия: нужно всего лишь воткнуть вилку в розетку. Отчасти это так. Но есть и нюансы, которые придется учесть. Например, расположение розетки. Не всегда все так гармонично совпадает, что и розетка находится рядом с местом установки прибора. Что делать?

Можно пойти простым путем: приобрести сетевой фильтр, установить его в нужном месте. Это позволит не возиться с монтажом новой розетки, а также обезопасит прибор от перепадов напряжения.

Если же вариант с новой розеткой больше подходит, тогда нужно сначала определить оптимальное место ее размещения. Понятно, что установка близко к плите или мойке – запрещенный вариант. Можно установить розетку над навесными шкафами. Если подобное место выбрать не получается, рекомендуется устанавливать розетку с коробом. Не следует забывать о заземлении, что может спасти прибор в случае проблем с электричеством.

Все работы нужно проводить с индикатором и только после отключения электричества на входе в квартиру.

Как можно организовать проверку

В ходе обследования приточно-вытяжных систем выявляется соответствие воздушного обмена в разных по назначению помещениях требованиям проекта и санитарным нормам. В исправном состоянии правильно спроектированные вентиляционные шахты скрыты визуально, их работа не слышна. Существует несколько способов, как проверить вентиляцию в квартире.

Спичка

Поднести к вентканалу спичку, зажигалку или свечу

Эффект зажженной свечи (спички). Поднесенное горящее пламя к вентиляционной решетке в ванной комнате или на кухне к закрытому решеткой каналу покажет работу вентиляции. Если вертикальный столб пламени при открытой форточке (окне) отклонился в комнату или остался в неизменном положении, значит система не исправная. Но этот способ опасен и не рекомендован работниками газоснабжающей организации. В случае утечки газа в доме открытый огонь свечи может спровоцировать взрыв.

Бумага

Безопасный, но не менее эффективный «бумажный» вариант. При открытом окне лист газеты или другой тонкой бумаги, приставленный к решетке, должен плотно прилипнуть к ней и удерживаться тягой.

Рабочая вентиляция притянет лист бумаги

Эти способы оправдывают себя лишь в холодное время года. В жару, при практически одинаковых температурах снаружи и внутри помещения, законы физики по вытеснению боле холодным ввоздухом теплых легких масс не действуют. Поэтому организовывается обычное проветривание. При обнаружении неисправностей в работе вентиляции принимаются меры по их устранению.

Приборы

Профессиональное обследование вентиляции дает оценку степени засоренности поэтажных и общедомовых вентиляционных каналов. Проверяется мощность воздушной тяги и степень «засасывания», возникающего из-за образования пониженного давления.

Кухонная вытяжка: виды и принцип работы

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

Угловая конструкция вытяжки предназначена для плит, расположенных в углу

Вытяжки бывают трех основных видов:

Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

Плоская и купольная вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.
Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.
Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

Вытяжки нового поколения, как правило, имеют комбинированный тип устройства

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности

Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения).
Определяется тип плиты или варочной поверхности.
Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции.

Перед установкой вытяжки можно составить подробную схему для удобства работы

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

работа установки сопровождается сильным шумом;
грамотный монтаж воздуховода по силам выполнить только специалисту;
сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

На схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

Таблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Повысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

Приточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Нюансы подготовки

Чтобы подключение вызвало меньше хлопот, следует определиться с местом расположения техники. Не поленитесь проверить качество стен, – поверхность должна быть прочной и крепкой. В идеале вытяжка должна висеть на бетоне или кирпиче, не последнюю роль играет надежность крепежей.

Правильно размещенный воздухоочиститель должен быть установлен на определенном уровне от варочной поверхности:

над газовой – для прямых вытяжек это 75-85 см, для наклонных – 55-65 см;
над электрической (традиционной, индукционной) – для наклонных – 35-45 см, для прямых – 65-75 см.

Тщательно соблюдайте нижние границы, иначе техника выйдет из строя и оплавится в результате нагревания. Верхние лучше подогнать под рост хозяина или хозяйки. Ширина должна соответствовать ширине плиты (50-60 см).

В целом, монтаж конструкции можно разбить на три этапа:

монтаж прибора к стене либо потолку, либо в шкаф;
подключение к электропитанию;
подключение воздуховода и его отвод в вентканал (для вытяжек, работающих на отводе).

Если вытяжка рециркуляционная

Тут не требуется подводка к вентиляционной шахте, так как подобные вытяжки не перемещают загрязненный воздух за пределы помещения. Результативность эксплуатации всецело зависит от качества фильтров и грамотно подобранной производительности.

Установить систему несложно. Прибор монтируется и подключается к электричеству. Точки фиксации на стене, либо другой поверхности предварительно размечаются и высверливаются дрелью.

Если вытяжка работает на отводе

Тут дела обстоят немного сложнее, так как крайне важно корректно поставить воздуховод. Он может быть выполнен на полужесткой основе, из алюминия, пластика

Самым проблематичным в монтаже будет именно пластиковый вариант.

Для прокладки ПВХ воздуховодов требуются переходники, вертикальные, горизонтальные колена (конфигурации буквы «Г»), вентиляционные решетки, редукторы. Последние понадобятся при стыковке круглого диаметра и прямоугольных форм.

Основная часть деталей поставляется в комплекте, но кое-что придется докупать отдельно. Осуществляйте монтаж при помощи специалистов. Тогда система прослужит долгий срок и будет издавать минимум шума.

Если вытяжка встраиваемая

Такие модели почти полностью прячутся в мебельном профиле. В полках вырезаются отверстия под воздуховод. Это делается после покупки прибора, так как размещение выемок зависит от модели вытяжки. Сама конструкция крепится на шурупы к стенкам мебели.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Подключение вытяжки на кухне — цена в Москве, стоимость установки вытяжки к вентиляции на YouDo

Если вы хотите обеспечить эффективную циркуляцию воздуха, закажите подключение вытяжки на кухне к вентиляции – цена на услуги исполнителей Юду невысока. Профессиональные мастера выполнят установку вытяжки и присоединение ее к вентканалу квартиры качественно и в сжатые сроки. Опытные специалисты предварительно оценят объем работ и рассчитают, сколько стоит подключение вытяжки к воздуховоду, основываясь на ценах, указанных в прайсе.

Исполнители Юду предлагают комплексные услуги высокого качества по установке, подсоединению и отладке работы любого кухонного оборудования с гарантией.

Профессиональное соединение вытяжной системы с вентканалом

Подключение штатной вытяжки приводит к нарушению естественного обмена воздуха по всей квартире, поэтому исполнители Юду подсоединяют устройство к отдельному воздуховоду. Профессиональные мастера используют наиболее подходящий способ решения проблем с циркуляцией воздуха в квартире, применяя различные технологии и специальное оборудование.

Исполнители Юду осуществляют монтаж вытяжки в определенной последовательности:

выбор места для установки вытяжки
монтаж воздуховода и устройства
подсоединение воздуховода к вытяжке при помощи гофры или пластиковой трубы
закрепление вентканала хомутами и другими крепежными элементами, фиксация прочного положения
вывод воздуховода наружу или в дымоходную квадратную трубу
герметизация соединительных швов
проверка работоспособности вентсистемы

Воздуховоды отличаются по материалу изготовления, размеру и способу монтажа. Только опытный специалист сможет проанализировать все показатели и качественно подключить вытяжку к вентиляции на оптимальном расстоянии от плиты. Профессиональные мастера, зарегистрированные на Юду, установят обратный клапан или антивозвратный механизм на короб воздуховода для лучшей циркуляции воздуха в кухне.

От чего зависит стоимость подсоединения устройства к дымоходу

Встраивать вытяжку самостоятельно, не имея опыта, очень сложно. Не зная всех тонкостей подключения системы, обеспечить правильный воздухообмен в квартире очень проблематично. Без хорошей вытяжки на кухне не обойтись, поэтому выбирать устройство нужно внимательно. Опытные специалисты подскажут, какую вытяжку лучше установить, учитывая размеры помещения и тип воздуховода. Примерные расценки на монтаж вытяжек посмотрите в прайсах исполнителей Юду.

Закажите на сайте Юду подключение вытяжки на кухне к вентиляции – цена будет зависеть от следующих факторов:

тип вытяжки (купольная, встраиваемая, плоская, подвесная, настенная, островная, устанавливаемая в угол)
вид воздуховода, используемого для подсоединения вытяжки к вентканалу в панельном доме
необходимость демонтировать старую вытяжку для монтажа новой системы
срочность выполнения монтажных работ

Точную стоимость подсоединения вытяжки к вентиляционной системе специалист рассчитает после оценки сложности и объема предстоящих работ.

Преимущества заказа монтажа вытяжного устройства на Юду

Чтобы обеспечить эффективную работу кухонной вытяжки, закажите услуги опытных специалистов для монтажа вытяжной системы на Юду. Квалифицированные мастера проведут необходимые замеры, чтобы определить нужную мощность вентиляционной системы и установить ее на подходящем расстоянии от вентканала и плиты.

Воспользоваться услугами исполнителей Юду для монтажа вытяжки выгодно по следующим причинам:

профессиональное подсоединение устройства к вентканалу
использование для монтажа качественных комплектующих
оперативность установки вытяжной системы
гарантия качества выполненных работ

Воспользоваться услугами специалистов, зарегистрированных на сайте Юду, очень легко. Оформите заявку и выберете исполнителя, ознакомившись с рейтингом и отзывами о качестве предоставляемых услуг от предыдущих заказчиков.

Частные мастера сервиса YouDo выполняют подключение кухонной вытяжки к вентиляции от всех производителей: Cata, Elikor, Shindo, Krona, MBS, Korting и другие. Закажите подключение вытяжки на кухне к вентиляции – цена на монтажные работы у частных мастеров будет существенно ниже, чем стоимость аналогичной услуги в крупных компаниях.

Установка вытяжки? Прочтите это в первую очередь

Вентиляторы вытяжки могут быть действительно мощными. Эта мощность отлично подходит для вывода дыма, запахов и пара из вашей кухни, так что ничто из этого не циркулирует по всему дому.

Но, как напоминает нам дядя Бен, великая сила влечет за собой большую ответственность (см. Ниже).

Оказывается, мощные вытяжки могут вызвать проблемы, если строители, подрядчики и домовладельцы не устанавливают их ответственно.Некоторые из этих вентиляторов перемещают воздух со скоростью более 1000 кубических футов в минуту (CFM). В результате они увеличивают отрицательное давление воздуха и заставляют «подпитывающий» воздух попадать в дом через щели и трещины в оболочке здания.

Другими словами, мощные вытяжки могут непреднамеренно привести к попаданию грязного воздуха в ваш дом, создавая нездоровую и потенциально опасную среду.

Перво-наперво: что такое положительное и отрицательное давление воздуха?

На каждый кубический фут воздуха, покидающего здание, входит еще один кубический фут:

Воздух, поступающий в комнату, имеет положительное давление ; щели и трещины в оболочке здания создают положительное давление на ваш дом.Так же как и открытое окно в жаркий день.
Воздух, выходящий из помещения, имеет отрицательное давление ; Вентиляторы для ванн и кухонь — это механические системы, которые забирают воздух из вашего дома, создавая при работе отрицательный баланс давления.

В кондиционированных помещениях мы хотим контролировать, где воздух входит и выходит. Поэтому мы стараемся максимально грамотно устанавливать воздуховоды, приточные регистры и обратные решетки. Именно поэтому мы добавляем в некоторые дома системы механической вентиляции.

Почему разница в давлении имеет значение

Положительное давление, вообще говоря, это «хороший вид» давления в мире HVAC. Когда дома находятся под небольшим положительным давлением, несвежий, «старый» воздух в помещении вытесняется наружным воздухом. В идеальных условиях наружный воздух свежее и чище, чем воздух, который он заменяет.

Сбалансированное давление воздуха тоже хорошее. Здесь, на юге, дома с высокими эксплуатационными характеристиками часто содержат ERV, которые заменяют старый воздух свежим чистым воздухом.В этих герметичных домах не так много воздуха входит или выходит сам по себе, поэтому ERV необходим для поддержания хорошего качества воздуха в помещении.

С другой стороны, большое отрицательное давление не подходит для любой внутренней среды, независимо от того, насколько плотно или негерметично ограждающая конструкция здания. Когда дом — или даже комната — находится под отрицательным давлением, из него всасывается большое количество воздуха. Этот воздух нужно как-то заменить, и происходит то, что воздух попадает в дом через:

Зазоры и щели между чердаком или подпольем и жилым помещением
Открытые пространства вокруг окон и дверей
Дымоходы и вытяжные трубы водонагревателей
Отверстия для сушки и вентиляторы для ванных комнат

Излишне говорить, что воздух, попадающий в ваш дом через чердак или пространство для подполья, — это не тот воздух, которым вы хотите дышать.А в некоторых ситуациях отрицательное давление может привести к оттягиванию угарного газа или CO. Когда воздух входит в дом, чтобы заменить удаляемый воздух, часть его может содержать CO, который должен был покидать ваш дом через вытяжное отверстие.

Эта ситуация встречается чаще, чем вы думаете, и она опасна.

Это возвращает нас к вытяжкам. Этот мощный новый кухонный вентилятор может сделать ваш дом «отрицательным», высасывая больше воздуха, чем ваш дом пассивно принимает.Когда это происходит, качество воздуха в помещении на самом деле не улучшается, когда вы включаете вентилятор.

Становится хуже. Намного хуже.

Согласно разделу M1503.4 Международного жилищного кодекса, вы должны установить систему подпиточного воздуха с моторизованным управлением, если ваш вытяжной вентилятор рассчитан на 400 кубических футов в минуту или выше. Многие кухонные вентиляторы перемещают воздух со скоростью более 1000 кубических футов в минуту. Как вы думаете, большинство людей, у которых такие мощные вентиляторы, также устанавливают системы наддува?

Нет.Но они должны быть.

Что происходит, когда вы запускаете кухонный вентилятор на 1100 кубических футов в минуту в высокопроизводительном доме?

Однажды нам позвонила семья, у которой проблемы с качеством воздуха. Несмотря на инвестиции в энергоэффективный дом, они не дышали здоровым воздухом. Каждый раз, когда они включали кухонный вентилятор на первом этаже, воздух попадал в дом через вентиляторы для ванны и щели в чердаке на третьем этаже .

Другими словами, кухонный вентилятор был слишком мощным. Это вызывало серьезный дисбаланс отрицательного давления в доме.

С улицы и с чердака поступало большое количество нефильтрованного воздуха. Мало того, что воздух был нечистым — это увеличивало тепловую и охлаждающую нагрузку в доме. Домовладелец даже установил вентиляционный осушитель для создания положительного давления и удаления влаги, попадающей в дом при включенном кухонном вентиляторе. Конечно, все было напрасно.

Когда мы пошли к клиенту домой, чтобы осмотреться, мы провели измерения давления с включенными и выключенными вентиляторами.Мы также сравнили количество воздуха, удаляемого колпаком, с количеством подаваемого воздуха. В результате 100 кубических футов в минуту было выведено на 1100 кубических футов в минуту, которые были удалены.

Это в одиннадцать раз больше воздуха на выходе, чем на входе! Неудивительно, что в дом поступал воздух из самых разных странных мест.

Решение? Мы спроектировали и установили систему подпитки специально для дома, в которую входят:

Вентиляторы с регулируемой скоростью, контроллеры с регулируемой скоростью и большие вытяжные каналы
Колена воздуховода и глушители для управления CFM по мере необходимости
Обратные заслонки на вентиляторах ванны для предотвращения попадания воздуха
Новый воздуховод для осушителя воздуха для оптимизации воздушного потока

Мы также выполнили герметизацию воздухозаборников с помощью вентилятора, чтобы устранить утечку воздуха, которая не была устранена при строительстве дома.

В результате заказчик смог уравновесить отрицательное давление, создаваемое вытяжкой, с положительным давлением новой системы вентиляции и воздуховодов. Теперь семья может дышать здоровым воздухом. Неважно, как часто они включают кухонный вентилятор.

CO не было фактором в этом случае, но может быть.

К счастью, у этого клиента не было проблем с проникновением CO в дом.

Но когда кухонный вентилятор создает среду с отрицательным давлением, обратный выброс CO из газовых приборов является потенциальной проблемой.Вот почему важно настаивать на проведении испытания на безопасность горения в рамках любого энергоаудита, работ по герметизации воздухозаборников или ремонтных работ, связанных с вентиляцией, которые вы проводите.

Единственный способ узнать, что есть проблема с CO, — это проверить ее после улучшения дома.

Несмотря на эти проблемы, вытяжки довольно хороши.

Вы не поверите, но нам нравятся вытяжки. У нас они даже есть в собственных домах! Что нам не нравится, так это окружающая среда с отрицательным давлением и загрязненным воздухом.

Вы, вероятно, тоже этого не сделаете, поэтому рекомендуется знать, что вы получаете, прежде чем устанавливать мощный кухонный вентилятор.

Проверка кухонной вытяжки — InterNACHI®

Ник Громико, CMI® и Бен Громицко

Домашние инспекторы должны знать, как проверять вытяжную систему кухни. Независимо от того, какая система вентиляции установлена для остальной части дома, на кухне следует установить вытяжной вентилятор для отвода влаги и запахов, связанных с приготовлением пищи.Вытяжной вентилятор обычно устанавливается в вытяжке или шкафу или на стене над кухонной плитой. Локальный вытяжной вентилятор периодического действия на кухне должен снизить уровень загрязнения и влажности на кухне. Минимальная передовая практика для местного прерывистого вытяжного вентилятора на кухне — это вытяжка вентилятора за пределы дома, а не на чердак.

Рециркуляционные вентиляторы, которые всасывают воздух через фильтр и выпускают его обратно в комнату, недопустимы. Открывающиеся окна — хорошая особенность, но не следует полагаться на них для постоянной вентиляции.Следует выбирать вытяжные вентиляторы с рейтингом

ENERGY STAR, которые имеют низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Хотя одноточечный вытяжной вентилятор, такой как кухонный вентилятор, можно использовать для обеспечения необходимой вентиляции всего дома, эта стратегия не рекомендуется.

Кухонные вытяжные вентиляторы могут быть установлены подрядчиком HVAC или установщиком кухонного оборудования, если они являются частью этой системы.

Для выполнения местных требований к вытяжному воздуху в соответствии с современными строительными стандартами кухонные вентиляторы могут работать с перерывами (с контролем людей) или непрерывно.Кухонные вентиляторы, работающие с перебоями, должны иметь скорость потока 100 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 25 кубических футов в минуту. Если вентилятор настроен на непрерывную работу и скорость потока менее 400 кубических футов в минуту, уровень шума не должен превышать 3 сона. Вытяжные вентиляторы, работающие со скоростью более 400 кубических футов в минуту, должны быть оснащены системами подпиточного воздуха, которые автоматически запускаются и работают одновременно с вытяжной системой и обеспечивают подачу подпиточного воздуха со скоростью, эквивалентной вытяжке.

Вытяжки без воздуховодов

В перечисленных и маркированных вытяжках без воздуховодов может быть разрешена рециркуляция, но только там, где они установлены в соответствии с инструкциями производителя по установке, и если механическая или естественная вентиляция предусмотрена иным образом в соответствии с требованиями к потоку воздуха .

Размер

Для непрерывной скорости ≥ 5 ACH (воздухообмена в час) ENERGY STAR рекомендует вентилятор, который обеспечивает более 5 ACH для втягивания необходимого количества воздуха. Для кратковременной скорости ≥ 100 кубических футов в минуту ENERGY STAR рекомендует вентилятор с номинальной мощностью от 150 до 200 кубических футов в минуту. Вентиляторы с рейтингом ENERGY STAR энергоэффективны и обладают низким уровнем шума.

Расположение вентилятора

Вентилятор следует устанавливать в вытяжке, шкафу над плитой или на стене над плитой.При установке следует соблюдать инструкции производителя. Вентилятор может быть встроен в микроволновую печь, установленную в шкафу над плитой. В потолке может быть отверстие для вентилятора или вытяжного канала. Он не должен быть шире, чем необходимо для вентилятора или воздуховода. В отверстии необходимо следить за воздушным уплотнением, например, герметиком или аэрозольной пеной. Вытяжной воздуховод должен быть соединен с вентиляторным коробом с помощью механических креплений, металлической ленты и / или мастики, а не обычной изолентой на тканевой основе.

Вентиляция

Вытяжной вентилятор кухни должен вытягиваться непосредственно наружу, а не на чердак, в пространство для подполья или в пространство между этажами. Воздуховод должен быть ровным и прямым, с минимальным количеством изгибов. В инструкциях по установке вентилятора должен быть указан диаметр воздуховода; Воздуховоды малого диаметра могут задерживать жир, создавая опасность пожара. Воздуховод должен быть металлическим, а все швы должны быть скреплены и заделаны, желательно мастикой. Он должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке, и следует позаботиться о том, чтобы он не был вмятин или раздавлен во время или после установки.

Это из IRC 2009:

СЕКЦИЯ M1503
ДИАПАЗОН КРЫШКИ
M1503.1 Общие. Вытяжки должны выводиться наружу через одностенный воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым и иметь обратный клапан. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания.
Исключение: Если они установлены в соответствии с инструкциями производителя по установке и предусмотрена механическая или естественная вентиляция, перечисленные и маркированные бесканальные вытяжки не должны выпускаться наружу.

Мастика

Все вытяжные каналы на кухне должны быть герметичными, закрепленными и загерметизированными. Воздуховоды должны быть герметизированы канальной мастикой и / или металлической лентой, отвечающей требованиям UL-181, UL-181A или 181B лаборатории Underwriters, или системами аэрозольных герметиков, соответствующими требованиям UL 723 (CEC 2005). Не следует использовать обычную клейкую ленту на тканевой основе, потому что она может быстро высохнуть и выйти из строя. В системах воздуховодов не следует использовать клейкую ленту на тканевой основе независимо от обозначения UL, если она не устанавливается в сочетании с мастикой и зажимами.Вверху: мастика (густое липкое вещество) наносится на швы и стыки воздуховода. (Источник фото: Habitat for Humanity, Лейкленд, Флорида)

Материал воздуховода

За некоторыми исключениями, одностенные воздуховоды, обслуживающие вытяжки, должны быть изготовлены из оцинкованной стали, меди или нержавеющей стали.

Внешнее расположение вентиляционных отверстий

Выходные вентиляционные отверстия вытяжного канала снаружи дома должны располагаться на расстоянии не менее 10 футов от любого входа воздуха.Наружное окончание должно быть закрыто жалюзи, экраном или решеткой. Отработанный воздух не следует направлять на пешеходную дорожку. Воздуховод вытяжки должен иметь гладкую внутреннюю поверхность, быть герметичным и иметь обратный клапан (2009 IRC M1503). Если вентилятор встроен в микроволновую печь, установленную над плитой, его следует устанавливать в соответствии с инструкциями производителя и разделом M1504 IRC от 2009 года. Вытяжные колпаки, устанавливаемые над домашними бройлерами с открытым верхом, должны устанавливаться с минимальным зазором над варочной панелью 24 дюйма, при этом вытяжка должна расширять всю ширину и глубину варочной панели и соответствовать другим требованиям 2009 IRC M1505.

Осмотр

Осмотрите вентилятор и установку в воздуховоде, а также проверьте работоспособность вентилятора и расход воздуха.

Также:

Убедитесь, что вентилятор выходит наружу, а не на чердак.
Убедитесь, что он настроен на выпуск, а не на рециркуляцию.
Убедитесь, что любые заслонки на внешнем заделке могут свободно открываться.
Убедитесь, что все отверстия, прорезанные в потолке для вентилятора или вытяжного канала, герметичны, а вытяжной канал герметичен для вентилятора с помощью как механических креплений, так и мастики для гибкого воздуховода или герметика или аэрозольной пены для жесткого воздуховод.

Выхлоп вентилятора снаружи: хорошо.

Выхлопной канал не уплотнен: плохо.

Вытяжной канал загерметизирован мастикой: хорошо.

CFM недостаточно: плохо.

Воздуховод без механического крепления: плохо.

Изолированный воздуховод, герметизированный мастикой : g ood.

Отверстие воздуховода загерметизировано мастикой и сеткой: хорошо.

Как установить вытяжку через потолок? — Kitchenfeeds

Одним из самых обсуждаемых кухонных приборов является вытяжка, которая просто необходима на кухне.

Его цель — фильтровать и очищать газ, запах, дым или запахи на кухне во время приготовления пищи. Наряду с этим удаляются любые токсичные газы или загрязнители, висящие в воздухе.

Это позволяет вам дышать правильно, так как воздух на вашей кухне очищается.Это также придаст вашей кухне нейтральный запах без неприятного запаха.

Избыточное тепло также является серьезной проблемой на большинстве кухонь, как правило, от свежеприготовленной пищи или варочной панели. В любом случае слишком много тепла может стать настоящей проблемой, и оно может ударить вам по лицу, пока вы что-то готовите.

К счастью, вентиляционная вытяжка позаботится о том, чтобы вместе с частицами грязи в воздухе удалялись излишки тепла и пара, тем самым помогая вам работать без перебоев на кухне.

Прежде чем мы перейдем к тому, как вентилировать вытяжку, мы должны знать, что такое вытяжка.

Он называется вытяжным колпаком или вентиляционным колпаком. Он расположен чуть выше диапазона, в котором используется вентилятор для накопления пара, дыма, дыма и других частиц воздуха, которые могли образоваться во время приготовления пищи.

Помогает, так как не собирает частицы жира или масла на потолке или стенах, позволяя вашей кухне выглядеть чище.

Но зачем выпускать воздух наружу…

Знаете ли вы, что выпускать воздух на улицу гораздо лучше, чем выпускать его в помещении? Интересно, почему?

Это связано с тем, что вытяжка с наружной вентиляцией более эффективно удаляет пар, тепло и другие запахи, сохраняя вашу кухню в идеальном порядке.

С другой стороны, вентиляция в помещении заставит весь пар, грязь, запах и т. Д. Накапливаться на ваших стенах и, таким образом, уменьшить блеск и красоту вашей кухни. И это одна из основных причин, по которой вам следует установить вытяжку через потолок.

Есть два способа установить вытяжку; либо вы можете сделать это сами, либо нанять профессионала. Если вы ищете руководство по установке вытяжки самостоятельно, не ищите дальше. Прочтите, чтобы получить всю информацию и подробности.

Как установить вытяжку вытяжки через потолок?

В вентиляционной вытяжке используются воздуховоды, идущие в потолок или стены. Установка вытяжки через крышу может быть дороже, чем через стену. Поэтому рекомендуется устанавливать вытяжку вытяжки с помощью строителя кровли.

Но если вы уверены, следуйте инструкциям по установке вытяжки вытяжки через потолок или крышу.

Вам потребуется следующее оборудование:

Железные трубы
Электрические провода
Зажимы для проволоки
Вентиляционный колпачок
Вытяжка
Вытяжной вентилятор на крыше
Воздуховоды соответствующего размера
Зажимы для труб
Держатели винтов
Кабельные гайки
Аккумуляторная дрель
Крышка
Устройство для накатывания труб
Измерительная лента
Сабельная пила или лобзик
Пила для гипсокартона

Теперь давайте начнем с шагов по порядку: Что касается установки, важно убедиться, что ваш потолок достаточно прочен, чтобы вместить вентиляционное отверстие вытяжки.Он должен выдерживать вес вытяжки, не позволяя ей упасть и сломаться.

Затем наденьте перчатки и, желательно, маску, чтобы не пораниться во время установки вентиляционного отверстия.

Шаг 1. Разборка вентиляционного отверстия вытяжки

Во-первых, убедитесь, что у вас есть все необходимое и готовые инструменты, которые не могут быть расширены из-за отсутствующих или неисправных деталей. Это важный шаг, который поможет легко и без усилий установить вентиляционное отверстие.

Вертикальная установка вытяжки означает установку вытяжки через потолок, а не через стену.

Теперь, приступая к установке прибора, начните разбирать его части: механический вентилятор и фильтр одну за другой. Также следует осторожно удалить защитную пленку на вытяжке, если таковая имеется.

Некоторые современные вытяжки могут иметь защитную пленку на электронном датчике или панели управления.

Обязательно удалите и это. Чтобы без труда установить вытяжку вытяжки, убедитесь, что вытяжка пуста, и ослабьте ее составные части. После того, как этот шаг будет выполнен, прикрепите и другие части.

Шаг 2: Измерьте и отметьте места на потолке

После того, как вы произведете измерения, убедитесь, что вы отметили места на потолке для точного прикрепления. Для этого вам понадобится измерительная лента. Затем отметьте на потолке места под размеры.

Вы также можете отметить каждый из 4 углов маркером или карандашом, чтобы получить наиболее точные детали. Центр монтажного кронштейна должен быть синхронизирован с центром точек, которые вы только что нарисовали на 4-х сторонах.

Шаг 3: Проколите отверстия на отмеченных точках с помощью сверлильного станка

После того, как вы отметили точки, следующим шагом будет просверливание отверстий на них. Чтобы отвести вытяжку от потолка, вам понадобится дрель. Просверлив отверстия, вам нужно будет пропустить через них электрические провода.

Этот шаг потребует от вас точности и аккуратности. Если вы сделаете здесь ошибку, продолжить процесс будет непросто, и вам придется начинать заново.

В зависимости от материала вашего потолка, будь то цемент, бетон или дерево, вам понадобится широкий выбор инструментов.

После того, как вы закончите разметку отверстия за пределами потолка, просверлите отверстие для вытяжки. При сверлении отверстия убедитесь, что отверстие находится на расстоянии не менее 3-4 футов от дымоходов и вентиляционных отверстий туалета.

Если вы новичок, это может быть сложно, но держите руки неподвижно и выполните следующие действия. Всегда рекомендуется использовать сабельную пилу или лобзик при работе с контуром, чтобы получить максимальную точность.

Чтобы удалить черепицу, используйте лезвие с крючком, а не лобзиком.

Шаг 5: Ремонт разобранных блоков

Не забывайте о разобранных блоках на первом шаге для вентиляционной вытяжки. Теперь, чтобы установить вентиляционное отверстие вытяжки, исправьте эти блоки правильно.

Будьте осторожны, прежде чем закрепить их вместе с помощью зажимов. Вы можете воспользоваться помощью на этом шаге, если вам это покажется трудным.

Шаг 6: Установите вентиляционное отверстие вытяжки

После успешного завершения шага 5 приступайте к установке вентиляционного отверстия вытяжки. Убедитесь, что вы не пропустили ни одного блока вытяжки и что блоки хорошо спаяны.

Затем начните с соединения отверстий вентиляционного отверстия в одной точке и установите вытяжку на потолке в отверстие. Поскольку вытяжка, скорее всего, будет довольно тяжелой, убедитесь, что кто-то помогает вам поднять вытяжку, пытаясь установить ее.

Шаг 7: Закройте вытяжку

После того, как вы закончите установку вентиляционного отверстия вытяжки, убедитесь, что она зафиксирована и надежно закреплена. Следующее действие, которое вы должны предпринять, — это обшить вытяжку потолочной резинкой, так как она будет надежно удерживать ее.

Обратите внимание на отверстия в центре трубы и убедитесь, что она плотно закрыта. Достаточно иметь как минимум 2 винта, чтобы правильно установить вытяжку.

Если у вас есть сомнения относительно прочности кожуха, вы можете просто постучать или слегка потянуть за кожух, чтобы проверить, не ослаблены ли винты. Вы также можете использовать потолочную смолу на вытяжке, чтобы убедиться, что она остается прочной.

Для труб, соединенных с крышей, также потребуется немного потолочной резинки, чтобы покрыть их. При применении этого устройства должны быть устойчивы.Этот шаг требует некоторой точности и аккуратности.

Шаг 8: Завершите процедуру и устраните беспорядок

После того, как вы установили вентиляционное отверстие вытяжки, обязательно установите любое устройство, которое вы, возможно, разобрали из соображений безопасности. Например, вентилятор на кухне … Верните его на прежнее место и очистите кухонное пространство, в котором может быть цементный мусор, пыль и другое оборудование.

Чтобы скрыть все провода и остальную работу от вентиляции, вы можете просто опустить дымоход к верхней части вытяжки.

По окончании всего процесса установки важно убрать оставшийся мусор, например, от буровых и других инструментов и оборудования. Если ваша кухня не станет чистой после установки вытяжки, то весь процесс ее установки станет бесполезным.

Помимо улучшения внешнего вида вашей кухни и защиты инструментов, чтобы они прослужили дольше, уборка после монтажа имеет еще одно важное преимущество. Вы можете избежать возможных травм, которые могут быть вызваны острыми предметами, лежащими на полу в составе мусора.

Ключевые советы

Во время установки убедитесь, что электрические розетки, подключенные к кухне и расположенные рядом с вытяжкой, отключены, чтобы избежать возможных несчастных случаев с электрическим током.
При обрезке проводов для установки рекомендуется использовать гайки.
Кроме того, никогда не выполняйте весь процесс установки мокрыми руками, поскольку это может привести к поражению электрическим током.
Изоляция воздуховодов предотвратит утечки. Обязательно сделайте это.

Часто задаваемые вопросы

Сколько стоит установка вытяжки вытяжки?

Для установки вытяжки номинальная стоимость составляет от 500 до 1500 долларов, в среднем 750 долларов за простую замену вытяжки на существующий воздуховод .

Можно ли проветрить вытяжку на чердаке?

Да, вы можете вентилировать вытяжку на чердаке, но в идеале приобретать ее не рекомендуется. Из-за диапазона вытяжка должна вентилироваться, как правило, через крышу, а вентиляция через чердак потребует установки дополнительных воздуховодов, что является дорогостоящим и дополнительным трудом.

Нужно ли вентилировать вытяжку?

Несомненно, рекомендуется вентилировать вытяжку, потому что она удаляет все тепло, пар, дым, запахи от готовки, а также частицы жира, что сохраняет вашу кухню в чистоте.

Какой воздуховод лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод лучше всего подходит для вентиляции вытяжки, поскольку он устанавливается одноразово и требует минимального обслуживания. Он также чрезвычайно прочен.

Вертикальная или горизонтальная вентиляция лучше?

Вертикальная и горизонтальная вентиляция будет лучшим выбором. Вы можете легко добиться этого, используя трансформируемые вытяжки. Вы можете использовать их в качестве вытяжной или бесканальной вытяжки.Это обеспечит вентиляцию как по вертикальной, так и по горизонтальной осям.

Заключение

Приготовление пищи с сильным запахом специй и частичками жира или масла по всей кухне может придать такой антисанитарный и непривлекательный вид.

Вытяжка на кухне улучшает циркуляцию воздуха и сохраняет кухню в чистоте.

Его необходимо установить, так как он помогает очищать воздух во время приготовления пищи, заставляет вас чувствовать себя комфортно и придает стильный вид вашей кухне.По нашему мнению, установка вытяжки через потолок является наиболее эффективным вариантом. Отдых вы можете выбрать в зависимости от места, местности и ваших потребностей.

Поскольку профессиональная установка обходится дорого, использование стратегии «сделай сам» и выполнение этих шагов по установке вытяжки через потолок или стену может быть чрезвычайно рентабельным. Это поможет вам сэкономить много денег и станет интересным проектом для всей семьи.

Нравится то, что вы читаете?

Подпишитесь на нашу рассылку новостей ниже.

Как установить вытяжку через потолок или стену

Вентиляционная вытяжка — это важное оборудование, которое у всех нас должно быть на кухне. Он фильтрует все неприятные запахи, жир и запахи на вашей кухне, придавая вашей кухне приятный внешний вид и приятный запах. В этой статье мы поговорим о том, как правильно установить вытяжку на кухне.

Он будет состоять из двух частей; в первом разделе объясняется, как установить его через потолок, а во втором разделе рассказывается об установке через стену.

Но сначала мы должны объяснить вам, как это работает. В вентиляционной вытяжке используются воздуховоды, проходящие через крышу или стены. Считается, что вентилировать вытяжку через крышу немного дороже, чем через стену.

Вот почему вам необходимо правильно установить вытяжку вытяжки или вызвать кровельного подрядчика. Если вы достаточно умелы, вы можете шаг за шагом следовать нашей статье, и мы проведем вас через весь процесс.

Мы понимаем, что вы захотите добавить новую вытяжку над плитой или газом, и это очень важно и жизненно важно.Если вы хотите провести вентиляцию через потолок, вы должны быть готовы получить воздуховоды подходящего размера, которых будет достаточно, чтобы пройти через крышу, на чердак и на крышу.

Здесь он будет успешно подключен к вентиляционному отверстию на крыше.

Способы вентиляции вытяжек Вытяжки

Мы вкратце поговорим о различных методах вентиляции вытяжек.

1. Вытяжные или вентилируемые вытяжки

Этот тип вентиляции обычно представляет собой вытяжку с вертикальной вентиляцией, что нам очень нравится, но требует установки.Несмотря на то, что они требуют работы, этот тип вытяжного шкафа обычно наиболее эффективен.

Они легко улавливают жир и другие нежелательные запахи снаружи, уменьшая количество раз, которое вам нужно мыть на кухонных поверхностях.

Инвестиции в вентилируемые вытяжки также гарантируют, что вам не придется слишком часто менять фильтры. Установка в воздуховоде обычно стоит от 1000 до 2000 долларов за полную работу, но в этой статье мы проведем вас через пошаговый процесс, так что сохраните их.Ждите продолжения.

2. Вытяжки без воздуховодов или с рециркуляцией

Вытяжки без воздуховода не используют те же концепции, что и воздуховоды. Это потому, что им не нужно устанавливать вентиляционные отверстия, но они по-прежнему задерживают необходимый жир и дым.

Как они это делают, они втягивают запахи и дым, фильтруют его, прежде чем рециркулировать в наши дома. Эти модели без воздуховодов не нуждаются в обычных воздуховодах, которые требуются для вытяжек с воздуховодами.

Установка этих вытяжек намного дешевле по сравнению с вентиляционными отверстиями, но не так эффективна.Им также необходимо постоянно менять фильтры (не реже одного раза в четыре месяца), что стоит около 20 долларов, или их можно чистить, даже если этот вариант не рекомендуется.

Для получения более подробной информации о вытяжках с воздуховодом и воздуховодом ознакомьтесь с нашим подробным руководством по вытяжкам с воздуховодом и без воздуховода, поскольку оно поможет вам принять более правильное решение о покупке.

3. Трансформируемые вытяжки

Концепция вытяжек с откидным верхом немного отличается. Их можно установить как вытяжную вентиляцию, так и бесканальную вытяжку.Это также означает, что они допускают как вертикальную, так и горизонтальную вентиляцию

Сказав это, давайте перейдем к установке наиболее эффективной модели:

Раздел 1. Как установить вентиляционное отверстие вытяжки через потолок

Даже если установка вытяжки очень похожа на установку вытяжки на кухонной, есть очень небольшая разница. Обратите внимание, что установка вытяжки через металлическую крышу очень похожа на установку кровли из асфальта.

Мы настоятельно рекомендуем вам вызвать опытного установщика вытяжных вентиляторов для выполнения этой установки, потому что во многих случаях, если вы устанавливаете их самостоятельно, это скоро вызовет проблемы, а это вам не нужно.

Установка вытяжки вытяжки через потолок также называется вертикальной вентиляцией, и мы рекомендуем этот метод. Вы должны начать с просверливания отверстия в крыше и убедиться, что оно проходит там, где вы хотите, чтобы выходило вентиляционное отверстие.

Вы должны соблюдать некоторые основные правила при сверлении отверстия, например, убедитесь, что оно находится на расстоянии не менее трех футов от дымовых труб, вентиляционных отверстий унитаза или любых выступов на крыше.

Хорошие практики также включают в себя размещение кухонных вентиляционных отверстий на высоте не менее пяти футов от нижнего края карниза (нижнего края крыши). После того, как этот процесс будет завершен, следует вырезать отверстие лобзиком.

Также измерьте квадрат или круг в зависимости от формы вашего вентиляционного отверстия, убедитесь, что оно больше, чем вентиляционное отверстие, и убедитесь, что вы удалили черепицу в этой области с помощью лезвия с крючком.

Используя лезвие с загнутым краем, подденьте черепицу вокруг отверстия, чтобы убедиться, что вентиляционное отверстие может пройти под ним.Сдвиньте вентиляционное отверстие под черепицу после нанесения асфальтового кровельного цемента на дно вентиляционного отверстия. Советуем прикрыть форточку сверху и сделать нижнюю часть сидения на битумной черепице.

После этого следует прибить фланец к углам кровельными гвоздями. Затем проведите форточку к воздуховоду гармошки.

Это видео должно дать вам представление о том, как это сделать

Материалы, необходимые для вышеуказанного.

Гибкий воздуховод типа «гармошка» с изоляцией
Лезвие с крюком
Вытяжное отверстие на крыше
Лобзик
Дрель
Пистолет для герметика
Монтировка
Кровельный цемент для асфальта
Кровельные гвозди

Раздел 2: Как установить вытяжка вытяжка через стену

Если вам трудно подняться на крышу, чтобы проветрить вытяжку, вы можете выпустить ее через стену. Другое название вентиляции через стену — горизонтальная вентиляция стены.Все, что вам нужно сделать, это установить прямой воздуховод диаметром 18 дюймов перед установкой колена.

Это еще один метод установки колена, который позже войдет в стену. Вы также можете пропустить воздуховод через потолок, используя направляющую в первом разделе, а затем подсоединить его к внешней стене поблизости.

Для начала проделайте отверстие немного большего размера для воздуховода вашего вентиляционного отверстия. После этого прикрепите вентиляционный блок с помощью винтов с плоской головкой по краям к монтажной коробке, убедившись, что они находятся на расстоянии не менее трех дюймов друг от друга.

Перед тем, как прикрепить воздуховод через вентиляционное отверстие, мы советуем вам обрезать вентиляционный фланец так, чтобы он идеально подходил к монтажной коробке. Нанесите прозрачный кровельный герметик, чтобы он закрыл вентиляционное отверстие и монтажную коробку.

Мы также рекомендуем взять виниловую монтажную коробку размером 12 × 18 дюймов и вырезать из нее круглое отверстие для установки воздуховодов. Большинство воздуховодов имеют ширину 10 дюймов и обычно имеют форму гармошки. Вы также должны убедиться, что вентиляционное отверстие на крыше такого же размера, как и то, что вы пробурили.

Материалы, необходимые для вышеуказанного:

Рекомендуемый воздуховод типа «Гармошка»
Винты с плоской головкой
Прозрачный кровельный наружный герметик
Вентиляционная и монтажная коробка
Варианты, которые следует учитывать перед вентилированием кухни

Вытяжки помогают вентилировать рабочее пространство на кухне.

Вентиляция, являющаяся важным фактором для вашей кухни, — вот почему нам нужны вентиляционные отверстия вытяжек, поскольку они помогают удалять ядовитые газы и дым и обеспечивать безопасность.

Некоторые пользователи кухонь полагаются на микроволновые печи, выполняющие функцию вытяжки. Это не так. Линия микроволновых печей подходит только для кухонь, которые имеют очень мало места и не могут позволить себе разместить больше приборов. Это заставляет их выполнять двойную работу (т. Е. Многозадачность).

В некотором смысле это хорошо, но у этого есть и отрицательные стороны, потому что многозадачность этих устройств будет легко перегружена и возникнут сбои из-за того, что они выполняют очень много работы.

Кроме того, по функциональности ничто не может сравниться с правильно установленной и вентилируемой вытяжкой. Остальные могут попробовать. Наличие вытяжки также придает вашей кухне стильный вид, привлекающий внимание и придающий ей первоклассный вид.

Power — еще одна вещь, которую следует учитывать при выборе между установкой вытяжки вытяжки или просто поиском других средств. Мощность вентиляции вытяжки, измеряемая в кубических футах в минуту (CFM), позволяет эффективно и функционально перемещать воздух.

Если вы примете во внимание все это, вы бы предпочли установить вытяжку на кухне, чтобы не только защитить ваш дом от запахов, но и защитить вас и вашу семью. Вентиляторы — еще один вариант, который, как правило, рассматривают чаще, чем думают, потому что они менее дорогие.

Это потому, что это роторные вентиляторы, которые сделаны из лопастей и имеют форму бочки, а иногда и колеса. Обычно мы не советуем вам обращаться за ними, потому что они обычно не выполняют свою работу эффективно, в отличие от обычных вентиляционных отверстий.

Наличие мощного кожуха также означает, что вам потребуется больший воздуховод. Это потому, что, если ваш воздуховод слишком мал для вытяжки, он начнет издавать излишне громкие звуки, из-за чего ваша кухня будет раздражать громко. Это также может привести к возникновению протечек в воздуховоде, особенно в местах стыков.

Мы рекомендуем покупать вытяжной фильтр с рабочим пространством не менее 40 кубических футов в минуту или на каждые 100 БТЕ газовых варочных панелей у вас должен быть 1 кубический фут в минуту.

В зависимости от ваших потребностей, вы должны сделать 8-дюймовую вентиляционную трубу для установки в среднем на 600 кубических футов в минуту, а для 15-дюймовой вентиляционной трубы потребуется устройство на 1000 кубических футов в минуту.

Видеогид: Установка вытяжки через внутреннюю стену

Ключевые моменты, на которые следует обратить внимание во время установки

Совет 1: Перед тем, как начать что-либо на кухне, вы должны отключить питание, которое подключено к секции кухни, чтобы избежать поражения электрическим током. Также не следует пользоваться мокрыми руками при работе с любыми электроприборами.

Подсказка 2: Определение типа вытяжки, которая у вас уже есть или которую вы хотите получить, поможет вам понять, понадобится ли вам вентиляционный канал или нет.

Совет 3: Вы должны убедиться, что розетка, к которой вы подключаете вентиляционное отверстие вытяжки, соответствует требованиям к питанию, чтобы избежать поражения электрическим током. Мощность каждой розетки и кабелей часто указывается на них, поэтому проверьте их как следует.

Совет 4: Вы всегда должны проверять свое руководство пользователя или проводить исследования, чтобы убедиться, что установка вытяжки самостоятельно не аннулирует гарантии на приобретаемые вами продукты.

Другое руководство: Как очистить фильтр вытяжки

Совет 5: Обязательно отсоедините и зачистите провода.

Совет 6: Каналы, которые проходят через вашу крышу, должны быть воздухонепроницаемыми и водонепроницаемыми, потому что вы не хотите, чтобы ваша крыша была заполнена дымом. Вызов профессионала для устранения этой проблемы также будет стоить дороже.

Совет 7: Мы советуем вам использовать в производстве воздуховодов окрашенную сталь, а не пластик. Это гарантирует, что не будет утечек из-за проблем с долговечностью.

Совет 1: Убедитесь, что все соединения выполнены правильно: белый провод — нейтральный, черный — горячий, а зеленый — земля.Они должны быть подключены к самому большому штырю, штырю немного меньшего размера и длинному тонкому штырю соответственно по порядку.

Совет 8: Используйте гайки для соединения проводов.

Совет 9: Убедитесь, что вы используете пластик при вентиляции ваших воздуховодов. Это потому, что пластмассы обычно менее качественные. Советуем использовать стальные окрашенные, оцинкованные или металлические воздуховоды.

Совет 10: Не используйте пластиковые вентиляционные отверстия или воздуховоды.

Совет 11: Убедитесь, что дым выходит из воздуховода легко и быстро, не используйте более 40 футов воздуховодов.

Совет 12: Чтобы избежать проблем с конденсацией или утечками, необходимо изолировать воздуховоды.

Совет 13: Уплотнение всех стыков лентой HVAC также очень рекомендуется и рекомендуется.

Совет 14: Чтобы улучшить поток воздуха и обеспечить более быстрое движение дыма, следует избегать использования слишком большого количества локтей. На самом деле рекомендуется сделать не менее 23 дюймов прямых вентиляционных отверстий, прежде чем вставлять локоть.В воздуховоде

следует использовать не более четырех отводов на 90 градусов.

2021 Стоимость установки вытяжки | Цены на кухонные вентиляционные отверстия

Средняя стоимость установки вытяжки

Средняя стоимость	750 долларов США
Высокая стоимость	1500 долларов США
Низкая стоимость	400 долларов США

Стоимость установки вытяжной системы

Стоимость установки вытяжки составляет от 50 до 100 долларов в час , при этом в среднем 85 долларов в час .Большинство подрядчиков также взимают плату за поездку в дополнение к своей почасовой ставке. Время установки составляет от одного до четырех часов, не считая времени, необходимого для модификации воздуховодов или электромонтажных работ. Сложность проекта и ваше местоположение являются самыми важными факторами, влияющими на стоимость установки вытяжки.

Стоимость установки островной вытяжки

Стоимость установки островной вытяжки составляет от 300 долларов США до 500 долларов США , в зависимости от необходимого времени.В большинстве случаев время установки составляет от трех до четырех часов, хотя для небольших моделей обычно требуется менее трех часов. Основная причина такой разницы в том, что для более крупной модели, скорее всего, потребуется два человека. Стоимость установки островной вытяжки также выше, потому что вам придется устанавливать ее через крышу.

Сравните оценки для вашей новой вытяжки

Стоимость установки вытяжного кожуха

Стоимость установки вытяжного кожуха составляет от 100 до 1 000 долларов США.Основная причина такого широкого диапазона затрат — количество воздуховодов, которые вам необходимо установить. В вытяжных шкафах с вентиляцией или воздуховодом используется воздуховод для полного удаления выхлопных газов вытяжек из вашего дома, включая воздух, дым и дым. Воздуховод может проходить прямо через стену или подниматься на чердак.

Стоимость вентиляции вытяжки снаружи

Стоимость установки воздуховода, необходимого для вентиляции вытяжки снаружи, составляет около $ 500 , в зависимости от требуемых трудозатрат и стоимости нового воздуховода.Наиболее важные переменные стоимости — это длина нового воздуховода и его маршрут. Прокладка каналов обычно сводится к выбору между прохождением стены или через крышу.

Стоимость установки воздуховода вытяжного шкафа

Средняя стоимость установки воздуховода составляет 85 долларов в час на срок до четырех часов, при общей стоимости 340 долларов США без учета стоимости самого воздуховода.Помимо общей длины, количество витков в воздуховоде также является важным фактором стоимости установки.

Стоимость вентиляции через крышу

Стоимость вентиляции через крышу обычно составляет не более трех часов труда при средней стоимости 255 долларов США . При прочих равных условиях такая установка обычно стоит меньше, чем проход через стену, поскольку требует меньшего количества поворотов.В лучшем случае воздуховод может проходить от вытяжки через крышу без поворотов. Однако важно, чтобы воздуховод не закрывался на чердаке, так как это может помешать выходу выхлопных газов из вашего дома.

Стоимость установки вытяжного вентилятора на кухне

Для установки вытяжного вентилятора на кухне требуется около трех часов, при почасовой ставке от 65 до 100 долларов . Стоимость установки кухонного вентилятора примерно такая же, как и стоимость установки вентилятора для ванны.Кухонный вытяжной вентилятор на самом деле не является частью вытяжки, хотя многие люди используют эти два термина как синонимы.

Получите предложения от местных установщиков вытяжек

Сделай сам или нанять вытяжку Установщик

Наиболее важным фактором при принятии решения о том, устанавливать ли вытяжку самостоятельно или нанимать профессионала, является тип устанавливаемой вытяжки.Опытный домашний мастер может установить вытяжку без воздуховодов, потому что для этого типа требуется только подключить проводку и закрепить вытяжку на месте. Однако для вентилируемой вытяжки обычно требуется, чтобы установщик прорезал кладку, что должен выполнить установщик вытяжки в вашем районе. Прокладка воздуховодов — это тоже работа, которую следует доверить профессионалам.

Часто задаваемые вопросы

Нужен ли мне электрик для установки вытяжки?

Некоторые электрики устанавливают вытяжки, но вам следует обратиться к подрядчику, имеющему определенный опыт установки кухонных приборов в вашем районе.В редких случаях вы можете попросить электрика выполнить электромонтаж вытяжки после того, как основной подрядчик установит ее. Обычно в этом нет необходимости, поскольку у большинства вытяжек есть удлинитель, который можно просто подключить к розетке.

Нужно ли выводить вытяжку наружу?

Вытяжкам не нужно выходить за пределы вашего дома, хотя такая конструкция является наиболее эффективным способом удаления частиц из воздуха из вашего дома. Альтернативный подход — вытяжка без воздуховодов, которая нагнетает воздух на кухню, а выхлопные газы рециркулируют по всему дому.

Наймите местного специалиста для установки вытяжки

Была ли эта страница полезной? Пожалуйста, выберите5 — Очень полезно4 — Очень полезно3 — Полезно2 — Немного полезно1 — Бесполезно

Спасибо, что оставили свой отзыв.

Как вентилировать вытяжку через крышу или боковую стену

В следующий раз, когда вы решите продемонстрировать свои таланты шеф-повара Hibachi и приготовить это восхитительное блюдо для небольшой компании друзей на своей кухне, убедитесь, что ваша кухня должным образом оборудована, чтобы справиться со всеми запахами, паром и брызгами масла от вашего грандиозного хибачи. арт-работа! 😉

Другими словами, вы должны быть уверены, что ваше кухонное пространство на 100% готово для тяжелого приготовления, чтобы, когда все сказано и сделано, ваша кухня по-прежнему выглядела, ощущалась и пахла великолепно!

При этом я хотел бы поговорить о правильном способе вентиляции кухонной вытяжки, чтобы на вашей прекрасной кухне не образовались всевозможные грязные пятна, нежелательная влага и запахи.😉

Очень важно правильно вентилировать вытяжку, чтобы дым, жиры, пары и жир, образующиеся при приготовлении пищи, не образовывали нежелательных отложений и неприглядных пятен на потолке кухни. 🙁 Поверьте, вы не хотите, чтобы это случилось с вашей кухней !!!

Вытяжки обычно вентилируются через специальный воздуховод, который проходит через крышу и, реже, через внешнюю стену вашего дома. Воздуховод обычно скрыт внутри стен, и очень важно сделать все воздухо- и водонепроницаемым.Таким образом, вам не придется возвращаться, чтобы исправить какие-либо недостатки после того, как все настроено и сделано.

Если вы устанавливаете новую вытяжку над плитой и планируете выводить ее через крышу, вам понадобится воздуховод соответствующего размера, который будет проходить через потолок на чердак и вверх. через крышу, где он будет подключен к вентиляционному отверстию на крыше.

Для установки нового кровельного вентиляционного отверстия потребуется либо нанять кровельного подрядчика, либо сделать это самостоятельно, при условии, что вы будете под рукой и сможете соблюдать надлежащие меры безопасности, находясь на крыше.

Чаще всего используются воздуховоды шириной 10 дюймов и круглой формы, напоминающей гармошку. Вам также понадобится вентиляционное отверстие такого же размера (отверстие 10 дюймов) — желательно из окрашенной стали, а не из пластика. Во-первых, укажите место для вентиляционного отверстия на крыше между двумя стропилами и на расстоянии не менее 3 футов от ближайшего выступа крыши, такого как ветровики для ванной, световые люки, дымоходы и, безусловно, вдали от впадин на крыше.

Примечание: Неправильно установленное вентиляционное отверстие на крыше может вызвать многочисленные протечки на крыше вашего дома, что потребует ремонта крыши для решения проблемы, вызванной неправильной установкой вентиляционного отверстия на крыше.

Кроме того, не забудьте разместить вентиляционное отверстие на кухне не менее чем на 5 футов вверх от карниза крыши. Это на пять футов вверх по скату крыши и от нижнего края.

После определения и маркировки подходящего места для вентиляционного отверстия в крыше просверлите отверстие в крыше с внутренней стороны чердака, расположенное в центре между двумя стропилами. После того, как вы просверлите отверстие, вам нужно будет вырезать отверстие подходящего размера, чтобы соответствовать вентиляционному отверстию вытяжки (квадратное или круглое, в зависимости от конструкции вашего вентиляционного отверстия на крыше).

После того, как отверстие будет врезано, удалите черепицу с обеих сторон проема в крыше и не менее чем на 3 ряда выше проема. Таким образом вы сможете правильно прошить вытяжку на кухне.

Установка:

Установите вентиляционное отверстие и закройте нижнюю часть вентиляционного фланца кровельным герметиком / герметиком. Затем установите на него черепицу, которую вы удалили ранее, с обеих сторон и над вентиляционным отверстием. Уплотнение между верхней частью вентиляционного фланца и низом кровельной черепицы.Вот и все — все, что вам нужно сделать, это подключить воздуховод гармошки к вентиляционному отверстию на крыше.

На фотографиях, представленных в этом руководстве, показаны работы по установке вытяжки кухонной вытяжки на металлической черепичной крыше.

Процедура вентиляции вытяжки через металлическую крышу очень похожа на процедуру для кровли из асфальтовой черепицы, хотя с асфальтовой крышей гораздо проще работать. — Поэтому, если у вас дома установлена металлическая крыша, я настоятельно рекомендую вам нанять опытного установщика, который сделает за вас работу по установке вентиляции.Большинство обычных кровельщиков не имеют должного обучения, чтобы выполнять эту работу правильно, , в девяти случаях из десяти, и, вероятно, вызовут много проблем с вашей металлической крышей.

Установка вытяжки вытяжки через внешнюю стену:

Процедура аналогична установке вытяжки кухонной вытяжки через крышу, но немного отличается.

Предположим, что в вашем доме установлен виниловый сайдинг. Для других видов сайдинга этапы монтажа очень похожи.Вам понадобятся воздуховоды гармошкой и вентиляционное отверстие из винила. Вместо этого вы также можете использовать вентиляционное отверстие сушилки, но оно может быть слишком маленьким — типичное вентиляционное отверстие сушилки имеет ширину всего 4 дюйма.

Возьмите виниловую монтажную коробку размером 12 × 18 ″ и сделайте круглое отверстие подходящего размера для работы с воздуховодом. Затем прикрепите вентиляционный блок к монтажной коробке с помощью длинных винтов с плоской головкой на расстоянии 2-3 ″ друг от друга по всему периметру.

Нанесите прозрачный кровельный / внешний герметик для герметизации между монтажной коробкой и вентиляционным отверстием.Обрежьте фланец на вентиляционном отверстии по размеру монтажной коробки. После того, как вентиляционное отверстие установлено и закрыто, прикрепите к нему воздуховод в форме гармошки, и все готово!

Remodeling 101: Вердикт по сравнению вытяжек с вентиляцией и без вентиляции

Особенность приготовления пищи — особенно жарки и гриля — заключается в том, что при этом может выделяться много дыма, жира и стойких запахов пищи. Вытяжка помогает поддерживать чистоту воздуха на кухне. Эти устройства бывают нескольких различных моделей, некоторые из которых более эффективны, чем другие.Вот краткое руководство, которое поможет вам подобрать вытяжку, подходящую для вашего помещения.

Вверху: заподлицо потолочная вытяжка идеально смотрится на кухне Северного Ванкувера от Scott & Scott Architects. См. «Кухня недели: монументальная мраморная столешница».

Какие бывают типы вытяжек?

1. Вытяжки

Вытяжки бывают нескольких стилей: Вытяжки под шкафом устанавливаются на дне кухонного шкафа, который находится прямо над плитой. Настенная вытяжка (или настенная вытяжка) устанавливается на стену, когда над печью нет шкафа.Островная (или потолочная) вытяжка прикрепляется к потолку над печью, которая находится на острове или полуострове. Большинство этих вытяжек включают освещение, которое освещает вашу варочную панель, и все эти стили могут быть вентилируемыми или невентилируемыми.

2. Системы с нисходящим потоком

Другой тип вытяжной вентиляции — это система с нисходящим потоком, которая находится рядом с плитой или за ней и всасывает воздух в канал, который проходит под полом. Они отлично смотрятся, потому что их почти не видно (их даже можно убрать, когда они не используются), но они не работают так же хорошо, как верхние вытяжки.(Подробнее см. Реконструкция 101: Почти невидимые вентиляционные отверстия на кухне с нисходящим потоком.)

3. Микроволны со встроенными вытяжками

И, наконец, хотя они и не являются строго вытяжками, микроволновые печи, предназначенные для установки над кухонной плитой, обычно поставляются с вытяжка, вентилируемая или невентилируемая, для рециркуляции воздуха от варочной панели.

Вверху: потолочная вытяжка замаскирована коробкой с линолеумом в «Кухня недели: стилист из Копенгагена заново изобретает свою кухню, включая взлом Ikea».

В чем разница между вытяжкой с вентиляцией и без нее?

Вытяжки с вентиляцией: Вентилятор в вытяжке с вентиляцией прикреплен к воздуховоду, поэтому он перемещает воздух из кухни на улицу.

Вытяжки без вентиляции: Вытяжки без вентиляции или без воздуховодов имеют вентилятор, но не имеют воздуховода. Вместо этого он использует несколько типов фильтров для очистки воздуха, а затем рециркулирует воздух на кухню (эти модели иногда называют рециркуляционными вытяжками).

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Разновидности вытяжных устройств

Тонкости подключения вытяжки

Руководство по проведению работ

Шаг #1: Подготовка комнаты и места

Шаг #2: Процесс подключения к вентиляции

Шаг #3: Завершение работ по установке

Нормы эксплуатации и правила ухода

Безопасное использование прибора

Обслуживание техники своими руками

Выводы и полезное видео по теме

Вытяжки для кухни с отводом в вентиляцию: монтаж и установка

Виды кухонных вытяжек

Функционал вентиляционных вытяжек

Производительность вытяжки

Уровень шума вытяжки

Дополнительные опции

Правила установки вытяжки

Подключение вытяжки к стояку вентиляции

подсоединение своими руками — инструкция от IVD.

Все о подключении кухонной вытяжки к вентиляции

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

Составные части вытяжки

Виды устройств по принципу действия системы

Конструкция куполов

Выбор подводки

Подготовка основания

Работы по установке

Электрооборудование

Как улучшить тягу

Монтаж стенового клапана

Рециркуляционные системы

Подключение вытяжки на кухне к электричеству

Разнообразие выбора

Требования для подключения

Особенности вентиляции

Этапы подключения

Отдельная линия или розетка

Несколько дельных советов

Как установить вытяжку над плитой: газовой, электрической

Как повесить вытяжку над плитой

Этапы монтажа

Крепление к стене навесной или купольной модели

Установка встроенной вытяжки в шкаф

Как подключить вытяжку к электричеству

Воздуховод для кухонной вытяжки

Размеры воздуховодов для вытяжек

Как крепить гофру к вытяжке и вентиляции

Как крепить воздуховод к стенам

Куда и как выводить воздуховод

Как вывести на улицу

Чтобы вытяжка не мешала естественной вентиляции в кухне

Подключение вытяжки на кухне к электричеству

Конструктивные особенности

Подключение вытяжки к электросети

Если вытяжка без вилки

Какой должна быть розетка для вытяжки

Рекомендации по установке вытяжной системы

Монтаж вытяжной системы

Каким способом подключить вытяжку к вентиляционной системе

Монтаж вытяжки к стене

Известные нюансы

Несколько слов о воздуховодах

Какой тип вентиляции выбрать для кухни в доме и квартире ↑

Как подключить вытяжку на кухне к электричеству?

Подготовка поверхности

Подключение к розетке

Как можно организовать проверку

Спичка

Бумага

Приборы

Кухонная вытяжка: виды и принцип работы

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Организация циркуляции воздуха в квартире

Нюансы подготовки

Если вытяжка рециркуляционная

Если вытяжка работает на отводе

Если вытяжка встраиваемая

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции
