Подключить выключатель одноклавишный к двужильному проводу: Как подключить выключатель света (одноклавишный, двухклавишный, трехклавишный)

Как подключить выключатель света (одноклавишный, двухклавишный, трехклавишный)

• Быстрый просмотр

  Выключатель «жалюзи» ABB Basic 55 с фиксацией слоновая кость

  4749

  • 704,70грн
  • Выключатели: Жалюзийный
  • Коллекция: Basic 55
  • Механизмы: Для жалюзи

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 1-клавишный с подсветкой Legrand – «Etika» цвет «алюминий металлик»

  18878

  • 435,70грн
  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Подсветка: Дополнительно возможна
  • Коллекция: Etika™
  • Особенность: Общего назначения
  • Подсветка: Есть

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 1-клавишный с подсветкой Legrand – «Etika» цвет «антрацит»

  18947

  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Подсветка: Дополнительно возможна
  • Коллекция: Etika™
  • Особенность: Общего назначения
  • Подсветка: Есть

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 1-клавишный с подсветкой Legrand – «Etika» цвет «слоновая кость»

  18853

  • 286,70грн
  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Подсветка: Дополнительно возможна
  • Коллекция: Etika™
  • Особенность: Общего назначения
  • Подсветка: Есть

• Скидка до 25%

  Быстрый просмотр

  • Legrand

  • В наличии на складе

  Выключатель / переключатель 1-клавишный, IP44 Legrand – «Etika» цвет «белый»

  18810

  • 266,10грн
  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  • Legrand

  • В наличии на складе

  Выключатель / переключатель 1-клавишный, Legrand – Etika (цвет белый)

  18815

  • 113,50грн
  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 1-клавишный, Legrand – Etika (цвет слоновая кость)

  18848

  • 113,50грн
  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 1-клавишный, Legrand – Etika цвет белый

  18817

  • Выключатели: Выключатели 1-кл, Переключатели 1-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  • Legrand

  • В наличии на складе

  Выключатель / переключатель 2-клавишный с возможностью подсветки Legrand – «Etika» цвет «белый»

  18822

  • 455,50грн
  • Выключатели: Выключатели 1-кл, Переключатели 2-кл
  • Подсветка: Дополнительно возможна
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  • Legrand

  • В наличии на складе

  Выключатель / переключатель 2-клавишный, Legrand – «Etika» цвет «белый»

  18818

  • 292,60грн
  • Выключатели: Выключатели 2-кл, Переключатели 2-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель / переключатель 2-клавишный, Legrand – «Etika» цвет «слоновая кость»

  18850

  • 292,60грн
  • Выключатели: Выключатели 2-кл, Переключатели 2-кл
  • Коллекция: Etika™
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель / переключатель 3-кл.

  Gira 0283226, System55, цвет алюминий

  27001

  • 1 809,60грн
  • Выключатели: Выключатели 3-кл, Переключатели 1-кл, Переключатели 3-кл
  • Коллекция: Standart 55, E2, E3, E22, Event, Esprit, ClassiX, ClassiX Art
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель / переключатель 3-кл. Gira 283203, System55, цвет антрацит

  27000

  • 1 636,80грн
  • Выключатели: Выключатели 3-кл, Переключатели 1-кл, Переключатели 3-кл
  • Коллекция: Standart 55, E2, E3, E22, Event, Esprit, ClassiX, ClassiX Art
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель / переключатель 3-кл. Gira 283203, System55, цвет белый глянцевый

  26998

  • 1 522,40грн
  • Выключатели: Выключатели 3-кл, Переключатели 1-кл, Переключатели 3-кл
  • Коллекция: Standart 55, E2, E3, E22, Event, Esprit, ClassiX, ClassiX Art, Studio
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель / переключатель 3-кл.

  Gira 283203, System55, цвет крем

  26999

  • 1 522,40грн
  • Выключатели: Выключатели 3-кл, Переключатели 1-кл, Переключатели 3-кл
  • Коллекция: Standart 55, E2, E3, E22, Event, Esprit, ClassiX, ClassiX Art
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель 1 модуль 10А 250В MOSAIC NEW 077000L цвет белый

  40356

  • 148,60грн
  • Цвет механизма: Белый
  • Выключатели: Выключатели 1-кл, Выключатели 2-кл
  • Номинальный ток, А: 10

• Быстрый просмотр

  Выключатель 1-й Fontini Garby фарфор с коричневым орнаментом

  10987

  • Выключатели: Выключатели 1-кл
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-й Fontini Garby фарфор с синим орнаментом

  10976

  • Выключатели: Выключатели 1-кл
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель 1-кл + Розетка с заземлением IP44 Forix™ 782371, цвет белый

  20130

  • 478,50грн
  • Выключатели: Выключатели 1-кл
  • Розетки 220V~: Силовые 220 V~, Силовые 220 V~ с «защитой от детей»
  • Коллекция: Forix™
  • Подсветка: Нет

• Скидка до 25%

  Быстрый просмотр

  Выключатель 1-кл + Розетка с заземлением IP44 Forix™ 782391, цвет серый

  20157

  • 478,50грн
  • Выключатели: Выключатели 1-кл
  • Розетки 220V~: Силовые 220 V~, Силовые 220 V~ с «защитой от детей»
  • Коллекция: Forix™
  • Подсветка: Нет

• Скидка до 25%

  Быстрый просмотр

  • Legrand

  • Заканчивается

  Выключатель 1-кл 1-модуль Mosaic 77000 белый

  10750

  • Выключатели: Выключатели 1-кл
  • Коллекция: «Mosaic™

• Скидка до 25%

  Быстрый просмотр

  Выключатель 1-кл 2-модуля Mosaic 77010 белый

  10751

  • Выключатели: Выключатели 1-кл
  • Коллекция: «Mosaic™

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол.

  «Asfora», (цвет алюминий) EPH0200161

  33773

  • 135,70грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол. «Asfora», (цвет антрацит) EPH0200171

  33776

  • 135,70грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол. «Asfora», (цвет белый) EPH0200121

  33771

  • 125,50грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол. «Asfora», (цвет бронза) EPH0200169

  33775

  • 135,70грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол.

  «Asfora», (цвет крем) EPH0200123

  33772

  • 120,50грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл 2-пол. «Asfora», (цвет сталь) EPH0200162

  33774

  • 135,70грн
  • Выключатели: 2-х полюсные
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл IP44 «Asfora», (цвет алюминий) EPH0100261

  33767

  • 335,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл IP44 «Asfora», (цвет антрацит) EPH0100271

  33770

  • 335,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл IP44 «Asfora», (цвет белый) EPH0100221

  33971

  • 187,00грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл IP44 «Asfora», (цвет бронза) EPH0100269

  33769

  • 335,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл IP44 «Asfora», (цвет крем) EPH0100223

  33970

  • 198,00грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  • Schneider Electric

  • Заканчивается

  Выключатель 1-кл IP44 «Asfora», (цвет сталь) EPH0100262

  33768

  • 335,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Скидка до 15%

  Быстрый просмотр

  Выключатель 1-кл SE Sedna Design SDD111101 белый

  38019

  • 116,40грн
  • Цвет механизма: Белый
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Design
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Скидка до 15%

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл SE Sedna Design SDD112101 бежевый

  38044

  • 118,90грн
  • Цвет механизма: Бежевый
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Design
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Скидка до 15%

  Быстрый просмотр

  Выключатель 1-кл SE Sedna Design SDD113101 алюминий

  37994

  • 133,70грн
  • Цвет механизма: Алюминий
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Design
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Скидка до 15%

  Быстрый просмотр

  Выключатель 1-кл SE Sedna Design SDD114101 черный

  38024

  • 133,70грн
  • Цвет механизма: Черный
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Design
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Скидка до 15%

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл SE Sedna Elements SDD170101 матовый алюминий

  38090

  • 355,50грн
  • Цвет механизма: Алюминий
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Elements
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Скидка до 15%

  Быстрый просмотр

  • Schneider Electric

  • Заканчивается

  Выключатель 1-кл SE Sedna Elements SDD180101 береза

  38091

  • 345,20грн
  • Цвет механизма: Береза
  • Выключатели: Выключатели 1-кл
  • Коллекция: Sedna Elements
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальное напряжение питания, V: 250
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл «Asfora», (цвет алюминий) EPH0100161

  20869

  • 98,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл «Asfora», (цвет антрацит) EPH0100171

  20911

  • 98,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл «Asfora», (цвет бронза) EPH0100169

  20890

  • 98,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Акция 8+2

  Быстрый просмотр

  Выключатель 1-кл «Asfora», (цвет сталь) EPH0100162

  20932

  • 98,40грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Asfora

• Быстрый просмотр

  Выключатель 1-кл «Unica» 1-модуль, цвет графит

  5107

  • 315,40грн
  • Цвет механизма: Графит
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл «Unica» 1-модуль, цвет слоновая кость

  5109

  • 163,20грн
  • Цвет механизма: Слоновая кость
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл «Unica» цвет белый, 1-модуль MGU3.

  101.18

  3405

  • 163,20грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-кл, 2-м. c подсв. Unica алюминий MGU3.201.30N

  5164

  • 837,40грн
  • Выключатели: Выключатели 1-кл
  • Подсветка: Есть
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м. c подсв. Unica белый MGU3.201.18N

  5158

  • 461,70грн
  • Выключатели: Выключатели 1-кл
  • Подсветка: Есть
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-кл, 2-м.

  c подсв. Unica графит MGU3.201.12N

  5155

  • 837,40грн
  • Цвет механизма: Графит
  • Выключатели: Выключатели 1-кл
  • Подсветка: Есть
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м. c подсв. Unica слоновая кость MGU3.201.25N

  5161

  • 461,50грн
  • Цвет механизма: Слоновая кость
  • Выключатели: Выключатели 1-кл
  • Подсветка: Есть
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Хит продаж

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м.

  Unica алюминий MGU3.201.30

  5163

  • 273,10грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic
  • Особенность: Общего назначения

• Хит продаж

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м. Unica белый MGU3.201.18

  5157

  • 163,20грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Хит продаж

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м. Unica графит MGU3.201.12

  5154

  • 272,70грн
  • Цвет механизма: Графит
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Хит продаж

  Быстрый просмотр

  • Schneider Electric

  • В наличии на складе

  Выключатель 1-кл, 2-м.

  Unica слоновая кость MGU3.201.25

  5160

  • 163,20грн
  • Цвет механизма: Слоновая кость
  • Выключатели: Выключатели 1-кл
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-кл, 2-м. с индикацией Unica алюминий MGU3.201.30S

  5165

  • Выключатели: Выключатели 1-кл
  • Подсветка: Индикация
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  • Schneider Electric

  • Заканчивается

  Выключатель 1-кл, 2-м. с индикацией Unica белый MGU3.201.18S

  5159

  • 499,40грн
  • Выключатели: Выключатели 1-кл
  • Подсветка: Индикация
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-кл, 2-м.

  с индикацией Unica графит MGU3.201.12S

  5156

  • 902,30грн
  • Цвет механизма: Графит
  • Выключатели: Выключатели 1-кл
  • Подсветка: Индикация
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Быстрый просмотр

  Выключатель 1-кл, 2-м. с индикацией Unica слоновая кость MGU3.201.25S

  5162

  • 499,40грн
  • Цвет механизма: Слоновая кость
  • Выключатели: Выключатели 1-кл
  • Подсветка: Индикация
  • Коллекция: «Unica», Unica Basic, Unica Quadro, Unica Colors, Unica Plus, Unica Top, Sedna
  • Особенность: Общего назначения

• Скидка до 25%

  Быстрый просмотр

  Выключатель 1-кл, Valena Allure, самозажимные клеммы, цвет алюминий

  118935

  • 225,70грн
  • Выключатели: Выключатели 1-кл
  • Коллекция: Valena Allure™
  • Особенность: Общего назначения
  • Форм-фактор: Обычный
  • Механизмы: Обычные
  • Подсветка: Нет
  • Пиктограммы: Нет
  • Номинальный ток, А: 10AX
  • Подключение проводников: Самозажим

Как подключить выключатель — ответят мастера



Для того, чтобы знать, как правильно подключить выключатель, не нужно быть электриком. Все это вполне можно сделать собственноручно, имея минимум инструментов и знаний.

Какие бывают выключатели?

Выключатели бывают с различным количеством клавиш: одноклавишные, двухклавишные, трех, четырех, возможно, даже больше. На один одноклавишный выключатель можно подключить один светильник. На многоклавишный — две и больше лампы или светильника. То есть, одна клавиша может включить часть лампочек одной люстры, а другие включают остальные части. Это делается для регулировки яркости освещения в комнате, либо одна клавиша включает один светильник, а остальные – другие. Например, одна клавиша включает свет в ванной, а вторая — в туалете. Подключать выключатель с большим количеством клавиш сложнее, чем одноклавишный.

Установка выключателя

Также существуют выключатели с датчиками движения, которые включают свет сами при появлении в пределах его видимости человека, выключатели с регулировкой яркости освещения, но подключаются такие хитрые изобретения так же, как обычный одноклавишный выключатель.

Что понадобится для подключения выключателя?

Важно помнить, что подключение выключателя — это работа с электричеством, которое умеет больно биться током, в некоторых случаях даже смертельно. Поэтому перед тем, как подключить выключатель, нужно электричество отключить. В квартире это делается на счетчике, рычаги из положения «включено» переводятся в положение «выключено». Если в квартире стало темно, а стиральная машинка перестала крутить барабан, значит с первым заданием Вы справились успешно.

Итак, чтобы подключить выключатель, Вам понадобятся:

1. Выключатель.
2. Соединительные провода.
3. Распределительная коробка.
4. Изоляционная лента.
5. Индикаторная отвертка

Соединительные провода обычно используют двухжильные (внутри находятся два провода). Также существуют трехжильные, с заземлением, но если в доме заземления нет, то подключать этот провод никуда не нужно.

Распределительные коробки бывают разных видов, но выбирать можно на свой вкус, характеристики этого футляра ни на что не влияют.

Монтаж выключателя

Это интересно: Встраиваемые светильники: виды встроенных светильников и их особенности

Как выбрать правильные выключатели и провода?

Перед тем, как подключить выключатель, важно позаботиться о качестве материалов, используемых при работе. Чем больше стоит выключатель, тем больше позаботился производитель об удобстве его подключения — не нужно долго думать, куда подключать провода, есть широкие отверстия, выключатель не нужно разбирать, чтобы добраться до посадочного места. Все это отсутствует в простых выключателях и значительно усложняет работу.

Соединительные провода лучше всего приобретать медные, с толщиной 1,5 мм. Медные провода, в отличие от алюминиевых, более надежны и долговечны за счет того, что сопротивление в них меньше и такие провода меньше нагреваются. Толщину проводов также можно выбирать любую, но использовать провод меньше толщины 1,5 мм пожароопасно, а выбирать толстый провод для подключения обыкновенных лампочек не имеет смысла.

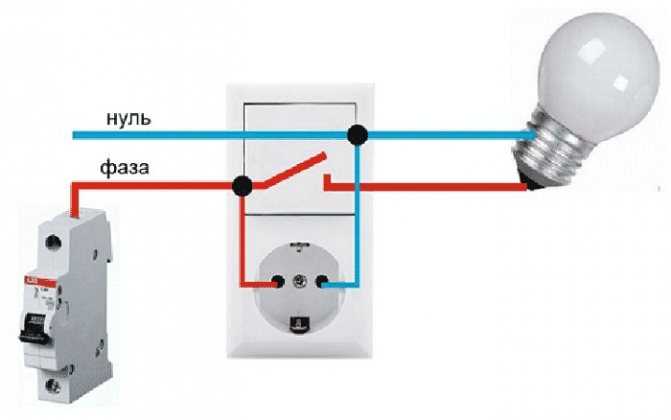

Одноклавишный выключатель

[rek_custom1]

Это интересно: Потребление электроэнергии теплым полом: формула и пример расчёта

Как завести провода в распределительную коробку?

Проще всего подключить выключатель с одной клавишей. Сначала нужно подойти к счетчику. В нем необходимо найти автоматы (белые рычажки). На автоматах должно быть определено, фазные они или нулевые. В руки берется двужильный провод. Одну жилу (лучше всего — красную), нужно ввести в фазный автомат, а другую — в нулевой. Если на автоматах не написано, где фаза, а где ноль, тогда можно использовать индикаторную отвертку. Для этого в руки берется отвертка и подставляется к зажимному болту снизу на автомате. Если лампочка на отвертке загорается, то автомат фазный. Если ничего не происходит, значит, нулевой. Таким образом нужно найти два автомата и ввести в них жилы провода. Помните, что на этот момент электричество в квартире обязательно (!) должно быть отключено! Запомните, какого цвета жила фазного автомата, а какая нулевого. Это важно для дальнейшей работы.

После этого проводим провод до местоположения распределительной коробки. В многоквартирных домах это обычно кругленькая коробочка под потолком. Обычно она замурована под слои краски, штукатурки, обоев и найти ее можно с помощью простукивания.

В коробку вводится провод из счетчика. В эту же коробку нужно завести еще два провода — один тянется от светильника, а другой — от выключателя.

Это интересно: Как экономить электроэнергию в квартире: приборы для экономии электричества, общие правила

Если коробка так и не обнаружилась, имеет смысл приобрести новую распределительную коробку и завести эти провода в нее. Кстати, лучше всего запомнить (или даже отметить на плане) место ее нахождения, чтобы использовать ее в дальнейшем.

Установка выключателя

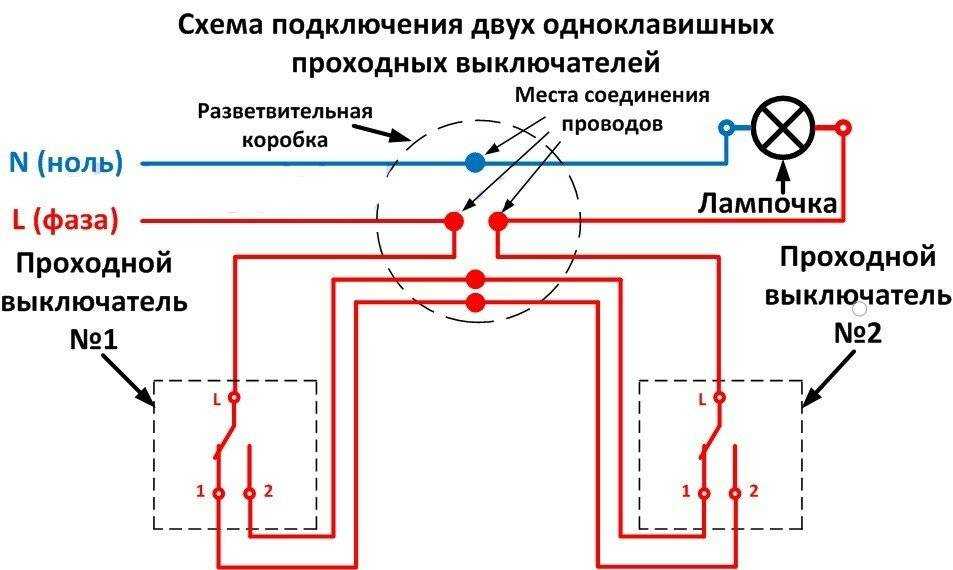

Как соединить провода в распределительной коробке?

Для того, чтобы подключить выключатель с одной клавишей, нужно соединить между собой в распределительной коробке три провода — от счетчика, от выключателя и от светильника. Итого получается шесть жил, по три одного и другого цвета (обычно красный и синий).

Сначала фазный провод, который пришел из счетчика, нужно соединить с жилой провода выключателя, лучше всего также фазной (красный с красным). Для соединения проводов, нужно обрезать пластиковую изоляцию, оставив голые проволочки, и перекрутить их между собой. Сверху их необходимо изолировать с помощью ленты, обмотав ей голые провода (можно соединения пропаять для надежности).

Вторую жилу провода из выключателя надо соединить с жилой из провода от светильника. Также любой (например, синяя с синей).

Оставшиеся два провода — из светильника и нулевой из счетчика нужно скрутить между собой. Все жилы точно так же изолируются, при возможности запаиваются. Коробку можно закрыть и вновь заклеить обоями. Включить электричество в квартире и щелкнуть выключателем. Готово! Светильник загорелся!

Трехклавишный выключатель

Это интересно: Правильное освещение в спальне: идеи и варианты расположения светильников

Что делать, если в выключателе две клавиши?

Перед тем, как правильно подключить выключатель, нужно определиться, что он должен включать — один светильник или несколько, все лампочки люстры или только половину. Исходя из этих пожеланий, подбирается идеальный выключатель, о чем было написано выше.

Подключение выключателя с двумя клавишами имеет некоторые отличия от описанной ранее схемы.

Из счетчика выводится провод и заводится в распределительную коробку.

К выключателю подключается два провода по схеме, указанной на самом выключателе.

Если подключаются два разных светильника, то от них ведутся в распределительную коробку оба провода. Если подключается один светильник, то от каждой группы лампочек ведутся два провода.

Таким образом, в распределительной коробке находится пять проводов — два от выключателя, два от светильника и один — из счетчика.

Начинаем соединять их между собой. Фазный провод из счетчика (красный) соединяется с двумя одинаковыми по цвету жилами из проводов выключателя (красными). Две остальные жилы провода связываются по одной с двумя синими жилами из проводов от светильников. Оставшиеся жилы светильника(их осталось три) соединяются вместе с нулевым проводом от счетчика. По таком же принципу подключаются выключатели с тремя и более клавишами.

Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция

Как подключить выключатель видео:

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косички. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косички

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Как вставлять провода в электрическую коробку

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05. 03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Источник изображения / Getty Images

Ожидается, что электрические коробки для розеток, выключателей света и других устройств будут содержать как заднюю часть устройства, так и провода, ведущие к нему. Это означает, что пространство всегда ограничено.

Одним из неприятных аспектов электромонтажных работ является проталкивание проводов в коробку после того, как вы подключили устройство. Коробки всегда кажутся слишком маленькими, устройства слишком большими, а проводов слишком много. Но вы можете точно определить типы и количество проводов, которые идут как в металлические, так и в пластиковые коробки. Как только это будет сделано, вам нужно безопасно и эффективно вставить провода в коробку.

Предупреждение

Пластиковое покрытие проводов, которые слишком плотно упакованы, может изнашиваться в точках напряжения, потенциально вызывая короткое замыкание, искрение или создавая множество угроз безопасности.

Количество и сечение проводов, подходящих для электрических коробок

В соответствии с электрическими нормами электрические коробки имеют ограничения в отношении типа и количества проводов, которые они могут разместить.

Вместимость пластиковой коробки

Для пластиковых коробок вместимость коробки напечатана крошечными буквами на внутренней стороне коробки для проволоки разного сечения. Вместимость для двух распространенных типоразмеров:

• Односекционные коробки : Общая вместимость 18 кубических дюймов позволяет использовать девять проводов №14, восемь проводов №12 или семь проводов №10. Это емкость только для проводов. При добавлении в коробку одного устройства вычтите два провода в каждой категории.
• Двойные монтажные коробки : Общая вместимость 34,3 кубических дюйма позволяет разместить 16 проводов №14, 15 проводов №12 или 13 проводов №10. Когда в коробку добавляются два устройства, вычтите по три провода в каждой категории.

Вместимость металлической коробки без устройств

Размер коробки (дюймы)	14 Калибр	12 Калибр
4 x 1,25	9	8
4 x 1,50	10	9
4 х 2	21	18
3 х 2 х 1,5	3	3
3 х 2 х 2	5	4
3 х 2 х 2,25	5	4
3 х 2 х 2,50	6	5



Как вставить электрические провода в коробку

1. Перережьте провода

   Кусачками отрежьте концы проводов. Для лучшего размещения проводов в коробках иногда помогает использование большего количества проводов . Хотя это может показаться нелогичным, во многих случаях это может помочь. За счет более длинных отрезков проволоки с проволокой легче обращаться и ее легче складывать.

2. Разрежьте оболочку кабеля

   С помощью рыхлителя снимите пластиковую оболочку кабеля. Обшивка всегда должна проходить внутри коробки, а не снаружи. При этом, чем больше у вас обшивки, тем меньше у вас места для проводов. Так что сведите обшивку к минимуму.

3. Подсоедините провода к устройству

   Зачистите концы проводов, затем прикрепите их к устройству (например, выключателю света или розетке).

4. Сложите провода (вместо набивки)

   С 6-дюймовой проволокой, выступающей из коробки, можно сделать один или два сгиба проволоки гармошкой. Сложите провода как можно аккуратнее. Не делайте резких перегибов, так как это может ослабить провода.

   Наконечник

   Используйте деревянную прокладку или ручку отвертки, чтобы сделать более острый изгиб провода. Только будьте осторожны, чтобы не напрягать провод. Если вы хотите использовать плоскогубцы, обмотайте головку плоскогубцев изолентой или изолентой, чтобы предотвратить истирание провода.

5. Вставьте устройство в коробку

   Вставьте устройство в электрическую коробку. Используйте две руки: одна рука толкает устройство внутрь, а другая рука управляет проводами.

Советы по вводу электрических проводов в коробку

При необходимости снимите калибр провода

Вам действительно нужен провод 12 калибра для этой цепи? Например, для выделенных цепей освещения требуется только провод калибра 14 и автоматические выключатели на 15 ампер. Проволока калибра 14 позволяет разместить больше проводов в коробке, и ее гораздо легче складывать, чем проволоку калибра 12. Помните, что вы можете уменьшить сечение провода только в том случае, если это разрешено нормами.

Используйте более глубокую электрическую коробку

С электрическими коробками трудно пойти шире, но иногда можно пойти глубже. Одним из примеров является обычная пластиковая коробка для старых работ или переделки, тип коробки, которая крепится к гипсокартону, а не к стойке.

Широко распространенная одинарная коробка объемом 14 кубических дюймов подходит для большинства применений. Но также можно приобрести более глубокую коробку объемом 20 кубических дюймов для одной группы, что позволяет легче вставлять провода. Пока у вас достаточно места в полости стены, нет никаких причин, по которым вы не должны использовать более глубокую коробку.

Используйте большую электрическую коробку

Если вы можете предсказать, что проводам в коробке будет не хватать места, можно установить один выключатель или одиночную розетку в двухблочную коробку. Это удваивает количество открытого пространства для проводов и корпусов выключателей и розеток.

Вам понадобится лицевая панель двойной ширины, которая размещает устройство либо слева, либо справа от коробки. Некоторые лицевые панели двойной ширины имеют конфигурацию отверстий, позволяющую расположить устройство по центру коробки.

Tip

Это не самое элегантное решение, так как остается большая лицевая панель для одного устройства. Но это поможет вам оставаться в рамках кода, когда у вас слишком много проводов в коробке.

Создать отдельную коробку для соединений

Убедитесь, что все провода в выключателе света или розетке относятся только к выключателям и розеткам. Не используйте эти коробки для соединительных работ, которые не имеют ничего общего с их назначением.

Создайте отдельные распределительные коробки для операций соединения, не связанных с выключателями и розетками. Корпуса выключателей и розеток занимают так много места в коробках, что нет места для дополнительных соединений.

Заблаговременное сокращение обшивки

Оболочка представляет собой толстое пластиковое покрытие, которое связывает несколько проводов. Слишком много обшивки только крадет место из вашей электрической коробки.
