Подключение двухклавишного выключателя

Казалось бы, что может быть проще, чем подключение обычного двухклавишного выключателя? Подключил три провода и наслаждаешься светом новой люстры. Однако, как показывает практика, это не сложное мероприятие вызывает множество вопросов у «электриков-любителей». Итак, попробуем разобраться, как нам подключить двухклавишный выключатель своими руками и никому не навредить.

Первое, что я хочу вам сказать — электрический ток очень опасен для жизни и здоровья, поэтому если вы не уверены в своих силах, лучше доверьте это дело профессиональным электрикам. Если же в своих способностях вы уверены и руки растут откуда надо, то вперед, смело окунайтесь в мир электричества. Сложного в этом ничего нет.

Перед тем как приступить к работе, необходимо убедиться в отсутствии напряжения на линии. Если напряжение отсутствует, можно начинать непосредственно подключение выключателя.

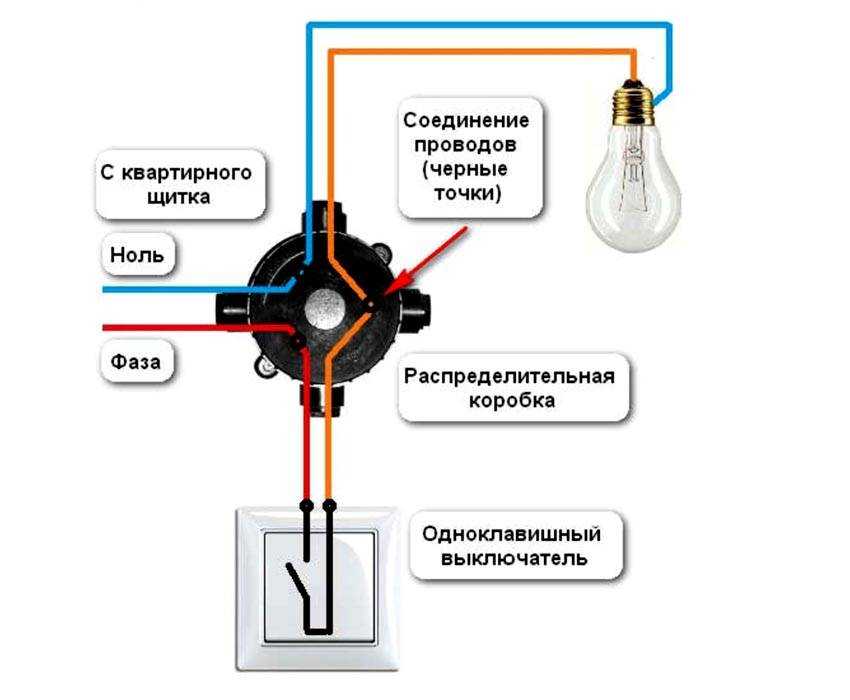

Как видно на рисунке, линия питания освещения приходит в распаечную коробку и уходит на следующую распаечную коробку. Еще в коробку заходит кабель от выключателя и от светильника.

Примечание все кабели, которые мы используем, имеют три жилы, за исключением того кабеля, который уходит непосредственно на люстру. В этом месте нам понадобится кабель, который имеет не менее четырех жил. Ниже станет понятно для чего. Для соединения жил кабелей между собой можно использовать клемники, либо соединители типа «Wago». Применять скрутки не рекомендуется.

Соединение производим в следующем порядке: нулевую жилу питающего кабеля мы соединяем с нулевой жилой кабеля, который уходит на люстру и с нулевой жилой кабеля, который уходит дальше, к следующей распаечной коробке. Аналогично поступаем с заземляющими жилами. Итого, у нас должно получиться два соединения, в каждом из которых, соединено по три провода. Жила, по которой в распаечную коробку приходит фаза, мы соединяем с первой жилой кабеля, уходящего к выключателю. Далее мы берем вторую жилу кабеля, который уходит к выключателю и соединяем ее с третьей жилой кабеля, идущего к люстре. Точно также соединяем третью жилу кабеля, идущего от выключателя с четвертой жилой кабеля, который идет к люстре. Теперь у нас добавилось еще три соединения. Образно говоря, мы проложили маршрут для электрического тока через выключатель к люстре.

На этом все наши работы с распаечной коробкой закончены. Можно аккуратно заправить все соединения в нее и закрыть крышку. Теперь мы переходим непосредственно к подключению выключателя. У двухклавишных выключателей имеется один входной контакт и два выходных. Производители не используют каких-либо определенных стандартов в расположении контактов, поэтому входной и выходные контакты могут находится в разных местах выключателя. Как правило добросовестные производители помечают входной контакт либо буквой «L», либо стрелочкой, направленной внутрь выключателя. Если на вашем выключателе нет таких обозначений, то вам поможет обыкновенная прозвонка (мультитестер) со звуковым сигналом. Прикладываем контакты прозвонки поочередно к различным контактам и замыкаем-размыкаем выключатель. Если при замыкании контактов выключателя звуковой сигнал раздается, а при размыкании пропадает, значит мы нашли входной контакт. Подключаем к нему жилу, которая уже соединена в распаечной коробке с линией питания. К другим двум контактам подключаем две оставшиеся жилы, которые соединены в распаечной коробке с жилами кабеля, идущего к люстре.

На этом подключение закончено. Можно подавать напряжение и проверять работу выключателя. Как видите ничего сложного в этом нет и справиться с этой работой под силу практически любому человеку.

В конце я еще раз повторюсь, что электричество представляет большую опасность и все электромонтажные работы лучше доверять профессионалам, у которых есть соответствующее образование и навыки.

Как подключить двухклавишный выключатель – особенности этой процедуры, а также схема его подключения

---

---

Содержание статьи (кликабельно):

1. Строение двойного выключателя.
2. Преимущества.
3. Где он используется?
4. Схема подключения.
5. Нужные материалы.
6. Нужные инструменты.
7. Прокладка электропроводов.
8. Некоторые подготовительные работы.
9. Подсоединение и монтаж.
10. Видео. Монтаж двойного выключателя своими руками

Ни один дом и ни одна квартира не может использоваться без наличия освещения. Ее наличие является одним из важнейших требований к обустройству дома.

Все мы прекрасно знаем, что она состоит из двух элементов:

1. Светильника.
2. Выключателя.

Первый элемент обеспечивает создание света. По сути дела он является наиболее важным. Конечно, его можно было бы просто подключить к электросети и он бы светился все время. Однако нам это не нужно, поскольку это неразумно, а также надо экономить на электричестве.

Поэтому для управления светильником используется выключатель. Он соединяет или разъединяет провод, который подходит к светильнику и подает ток на лампы.

Собственно, главным героем нашей статьи будет двухклавишный выключатель. Он работает по такому же принципу, как оборудование с одним или тремя клавишами.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя
[sc name=img ]

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях
[sc name=img ]

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Преимущества

---

---

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель.
Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя
[sc name=img ]

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Нужные материалы

Теперь можно приступать к самому процессу подсоединения. Для этого нам нужно запастись:

1. Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
2. Двойным включателем.
3. Монтажной коробкой, в которой будет размещаться включатель.
4. Клеммниками.
5. Изолентой.

Инструменты

Что касается инструментов, то их список должен состоять из:

• отверток для крестового и плоского шлицов;
• монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
• бокорезов;
• уровня;
• пассатижей;
• молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами
[sc name=img ]

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя

---

---
