Схема подключения датчика освещенности и его установка
В продолжении нашей статьи «Датчик освещенности (освещения) | сумеречный выключатель», мы представляем наглядную схему подключения датчика освещенности, а так же подробную пошаговую фото инструкцию по его установке.
Итак, чтобы лучше разобраться в том, как подключить датчик освещенности, возьмем сумеречный выключатель Steinel серии NightMatic 2000.
Его основные характеристики такие:
— Размеры 99 x 74 x 37 мм
— Питание 230 – 240 В, 50 Гц
— Мощность макс. 1000 Вт (активная нагрузка, напр. лампа накаливания) макс. 500 Вт (некомпенсированная, индуктивная, cos φ = 0,5, напр. люминисцентные лампы
— Установка светового порога с силой света примерно в 2 – 10 лк.
— Потребляемая мощность 0,8 Вт
— Класс защиты IP 54 / II
Схема подключения датчика освещенности
Схема подключения датчика освещения аналогична схеме подключения обыкновенного выключателя, не зря одно из его названий – «сумеречный выключатель».
Обычно датчик освещенности ставится в «разрыв» фазного провода идущего к светильнику. Главное различие электропроводки для него, от проводки обычного выключателя, заключается в том, что для работы сумеречного выключателя требуется подвод к нему и нулевого провода, который в обычных выключателях не используется.
При этом электропроводка для датчика освещения может выполнятся двумя основными способами, это:
Схема подключения датчика освещенности через распределительную коробку
В случае, если вы делаете электропроводку для сумеречного выключателя во время ремонта, лучше всего коммутацию проводов сделать через распределительную коробку как показано на изображении ниже. Здесь к светильнику подведен нулевой провод и земля (нулевой защитный провод) прямо из распред. коробки, а фазный провод приходит пройдя через датчик освещения. К самому же датчику подводится соответственно – фазный провод, провод идущий к светильнику и нулевой провод.
Схема подключения датчика освещенности с коммутацией проводов в датчике освещения.
Коммутация проводов в датчике освещенности применяется обычно в тех случаях, когда проводка делается уже при чистовой отделке и нет возможности сделать распределительную коробку. Схема показана ниже. Тут к сумеречному выключателю подходят фаза, ноль и земля, а уже от него идет вывод этих проводников на светильники.
Датчик освещенности | подключение.
В нашем примере установки датчика освещенности, мы будем использовать вторую схему, без использования распределительной коробки. Более подробно о выборе места установки и настройке читайте в статье «Датчик освещенности (освещения) | сумеречный выключатель».
Теперь проделываем отверстия в нижней части корпуса датчика освещенности под прокладку проводов, для удобства они изначально намечены производителем.
После этого вставляем в готовые отверстия резиновые пробки-уплотнители, из комплекта поставки датчика освещения, которые предотвратят попадание пыли и влаги внутрь.
Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность.
Отключаем подачу электричества и подготавливаем входящий питающий провод, который, согласно схеме, к сумеречному выключателю должен подходить трехжильный: фазный провод – коричневый, рабочий ноль – синий, защитный ноль (земля) – желто–зеленый. Отмеряем необходимую для подключения длину проводов, после чего обрезаем их, а концы зачищаем приблизительно на 10мм.
После этого, просовываем провод через уплотнительную пробку и подсоединяем к датчику освещения в следующем порядке: в клемму с маркировкой L – фазный провод (коричневый), с маркировкой N – нулевой провод (синий), желто-зеленый провод – защитный ноль (Землю) – подводим в отдельно стоящую винтовую клемму, с обозначением заземления, как показано на изображении ниже.
Аналогичным образом поступаем с проводом идущем непосредственно к светильнику – обрезаем по длине и зачищаем концы примерно на 10мм. После этого помещаем так же через уплотнительную пробку, провод в датчик освещения и помещаем в клеммы. Коричневый провод будет питающий, фазный, его помещаем в клемму L со стрелкой, в N со стрелкой клемму помещаем синий провод – это будет рабочий ноль, желто-зеленый провод помещаем в винтовую клемму заземления, где зажимаем ее вместе с уже помещенным туда защитным нулем (землей) питающего кабеля.
Второй конец этого провода, подключаем к светильнику, в нашем случае фазный – коричневый и синий – нулевой провод, непосредственно к клеммам патрона для лампы, а желто-зеленый провод заземления должен подключаться на корпус светильника если он токопроводящий. В нашем случае оставляем его не подключенным.
Осталось сделать необходимую настройку сумеречного выключателя, с помощью регулятора, расположенного над клеммами слева, и одеть защитную крышку на датчик освещения, после чего закрутить крепежные болты на ней.
Теперь зная, как подключить датчик освещенности на стенде, вы легко сможете проделать это самостоятельно, уже в условиях вашего ремонта, пользуясь любой из схем подключения.
Схема подключения датчика движения — как самостоятельно выполнить подключение датчика движения для освещения
Содержание
- Выбор датчика движения
- Выбор места установки
- Подключение устройства и его регулировка
- Преимущества датчиков движения для квартир или загородного участка
- Как работает YouDo?
В наше время доступно множество электроприборов, позволяющих значительно расширить функциональность квартиры или загородного дома. Одним из таких изобретений является датчик движения, который устанавливает автоматический контроль над освещением уличного пространства или комнаты.
Если человек или животное попадает в пределы видимости управляющего устройства, срабатывает включение света или звукового оповещения. Внешне изделие представляет собой небольшую коробку с линзой Френеля, через которую осуществляется излучение инфракрасных волн, улавливающих перемещение. Эта матовая пленка изготовлена из хрупкого материала, поэтому нужно проявить аккуратность и бдительность во время монтажа данного устройства.
Работает устройство по простому принципу: регистрация перемещений, замыкание цепи и создание освещения.
Другие исполнители на Юду
-
Семен
Рейтинг: 5
-
Магомед
Рейтинг: 5
-
Антон
Рейтинг: 5
-
Александр
Рейтинг: 5
-
Владислав
Рейтинг: 5
Найти мастера
Выбор датчика движения
Электроприборы подразделяют на несколько видов, различающихся не только по цене, но и по способу определения движущихся целей.
Стоит отметить, что активные устройства не только дороже, чем пассивные, но и могут негативно влиять на домашних животных и реагировать на передвижение людей в других комнатах, поэтому для установки в квартирах и загородных домах лучше подходят инфракрасные приборы.
При выборе управляющего устройства внимание следует уделить зоне “видимости” датчика, знание этой характеристики позволит правильно установить устройство в помещении (360 град. – для потолков,
Так как прибор имеет ограниченную дальность, то в больших помещениях потребуется установка нескольких датчиков. Устройства могут иметь подвижность в горизонтальном или вертикальном направлениях, что позволит более эффективно проводить регулировку и настройку изделия.
Выбор места установки
Для того чтобы электрический прибор выполнял включение освещения только в случае необходимости, следует:
- Обеспечить правильную зону обнаружения.
- Защитить его от влияния внешних условий, вызывающих нежелательные срабатывания.
- Оградить от других устройств, обладающих электромагнитным полем.
Существуют датчики, которые питаются за счет батарейки, но больше распространены устройства, требующие подключение к сети 220 В. Схема подключения датчика движения указывается на корпусе электронного устройства рядом с клеммами.
Не следует подключать датчик движения вблизи:
- Вентиляторов
- Проезжающего автотранспорта
- Кондиционеров
- Горячих батарей отопления
- Покачивающихся деревьев
Подключение устройства и его регулировка
Буква L означает место подключения фазы, а N – нулевого провода. Место, обозначенное буквой L со стрелкой, указывает на то, что сюда подключается провод, ведущий к лампочке. С помощью двойного провода своими руками можно осуществить подсоединение к L и N, установив на один из его концов вилку. Этот процесс наглядно показан на схеме, фотографиях и видео.
Сечение провода не должно превышать 1,5 кв.
мм по меди. В некоторых случаях может потребоваться лужение с помощью электропаяльника.
Как и многие другие электрические приборы, датчик движения, как правило, снабжен светодиодом, который показывает работоспособность устройства. Некоторые модели включаются только спустя тридцать секунд с момента включения.
Устройство имеет тумблеры, имеющие заводскую маркировку и осуществляющие настройку и регулировку различных параметров.

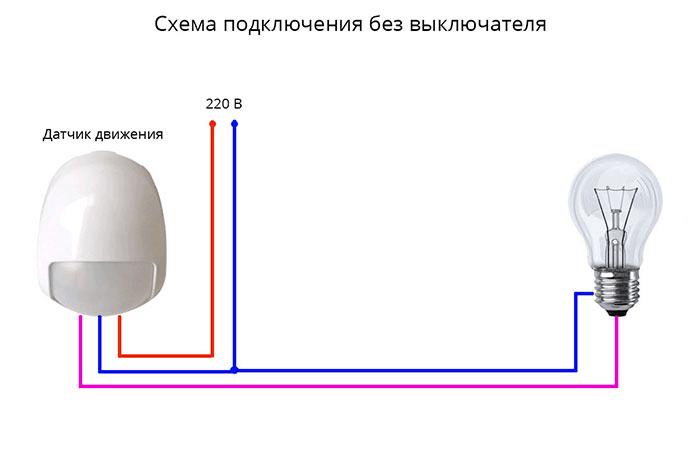

Схема подключения устройства практически не отличается от обыкновенного выключателя. Прежде чем начать работу с электрикой самостоятельно, следует подробно изучить тематические видео и действовать по схеме подключения к люстре.
Источником света могут служить лампы всех типов и светодиодные ленты. Также возможно присоединение радиоприемника или системы сигнализации.

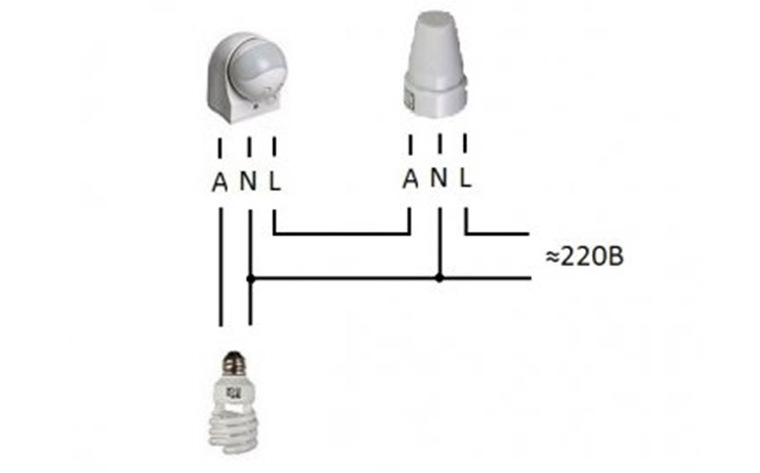

Как правило, стандартная схема немного усложняется и параллельно контроллеру устанавливается контрольный выключатель, который позволяет и при отсутствии перемещений держать свет включенным.
Существует и третий вариант схемы, который требует подсоединения контактора с катушкой или двух датчиков на одну нагрузку.
При работе с электричеством обязательно соблюдайте технику безопасности. Деятельность следует проводить только при отключенном электричестве. Оголенные участки проводки нужно изолировать во избежание несчастных случаев и замыканий. Если вы сомневаетесь в своих навыках, и просмотра видео и фото недостаточно, лучше доверить деятельность специалистам.
Преимущества датчиков движения для квартир или загородного участка
Благодаря своим свойствам и функциям такие электронные устройства становятся все более популярными.
Некоторые плюсы:
- Компактность, поэтому прибор органично вписывается в интерьер
- Экономия, так как освещение включается непостоянно
- Удобство, поскольку освещение работает без непосредственного контакта с выключателями
- Безопасность, так как проникновение посторонних людей вызывает срабатывание сигнализации или освещения
youtube.com/embed/bXr_-YmwRoM» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Как работает YouDo?
Опишите
свою задачу и условия. Это бесплатно и займёт 3–4 минуты
Получите отклики
с ценами от исполнителей. Обычно они приходят в течение 30 минут
Выберите
подходящего исполнителя и обсудите сроки выполнения
Создать задание на Юду
Задание Марии «Прокладка кабеля»
1 500 ₽
Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.
Исполнитель задания:
Роман
5,0 1156 отзывов
Создать такое же задание
Оставьте свою реакцию, если было полезно
2
Скачайте приложение и пользуйтесь YouDo где угодно
Наведите камеру телефона на QR-код, чтобы скачать приложение
Вы здесь:
- Мастера по ремонту
- Статьи
-
Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров
org/ListItem»>
Главная
Как подключить датчик движения к существующему источнику света
БЛОГ
Гораций Хе
Последнее обновление: 9 декабря 2022 г.
Использование активируемого движением света в домах, офисах или общественных помещениях может значительно сократить потери электроэнергии, а также добавить автоматическое освещение без помощи рук. В большинстве случаев выключатель света с датчиком движения является оптимальным решением для использования в помещении, потому что его легко модернизировать и заменить существующий настенный выключатель, а настенный датчик более доступен для пользователей, чтобы иметь возможность ручного управления.
Содержимое
- Шаг 1. Подготовка инструментов для установки
- Шаг 2. Разместите датчик движения
- Шаг 3. Подключите датчик движения к светильнику
- . Шаг 4. Настройка датчика движения
Иногда нам нужно обнаружить движение в более широком диапазоне, когда выключатель света с датчиком движения не справляется с ограниченной областью обнаружения на стене. В этом случае потолочный датчик движения или автономный датчик движения, размещенный на стене, способный обнаруживать людей с углом обзора до 360 градусов с большей зоной чувствительности, прекрасно решит нашу задачу.
Еще одним преимуществом добавления датчика движения, т. е. датчика присутствия, к имеющемуся освещению является то, что вы можете автоматически включать и выключать освещение, которое полностью освобождает руки и подходит для общественных помещений и офисов. Кроме того, потолочный датчик присутствия требует только доступной проводки для установки и более гибок в зависимости от места его размещения, в то время как переключатели настенного датчика должны быть установлены в уже существующую настенную коробку.
Шаг 1. Подготовка инструментов для установки
Прежде чем добавить датчик движения к светильнику, сначала подготовьте эти инструменты, чтобы мы могли ускорить процесс.
- Датчик движения
- Отвертка
- Дополнительно
- Кусачки: для обрезки проводов при необходимости
- Разъемы для проводов: большинство выключателей с датчиком движения по умолчанию включают в себя разъемы для проводов в комплекте принадлежностей .
- Тестер напряжения: для определения горячих проводов и проверки отсутствия напряжения
- Изоленты: для маркировки горячих проводов
- Соединительная коробка: для крепления и установки датчика движения
Шаг 2. Разместите датчик движения
Отключите питание светильника, к которому вы хотите добавить датчик движения. Найдите место, где вы хотите установить датчик движения между источником питания от вашего дома до света.
Установите распределительную коробку и, при необходимости, отрежьте горячий провод и нейтральный провод для установки и фиксации датчика движения.
Теперь размечаем горячий провод и провод нагрузки.
- Включите питание и используйте бесконтактный тестер напряжения для проверки каждого черного провода в распределительной коробке. Горячий провод имеет питание, но провод нагрузки к вашему свету не имеет питания.
- Отключите питание и используйте бесконтактный тестер напряжения для подтверждения.
- При необходимости пометьте горячий провод изолентой.
Шаг 3. Подсоедините датчик движения к светильнику
Схема подключения типичного потолочного датчика движенияЭто стандартная схема подключения датчика движения, и вы можете применить почти все подключения, как указано выше. Проводка довольно проста, похожа на установку выключателя света с датчиком движения.
Необходимо всего 3 провода. L для линейного провода или горячего провода, который является источником питания из вашего дома. L1 предназначен для провода нагрузки, который питает свет. N — это нейтральный провод, и вам нужно просто соединить их вместе.
- Подсоедините провод от вашего дома к проводу на датчике движения.
- Подсоедините провод нагрузки к фонарю к проводу нагрузки на датчике движения.
- Подсоедините нейтральный провод от вашего дома к нейтральному проводу датчика движения.
Шаг 4. Настройка датчика движения
Теперь частично вкручиваем датчик движения в распределительную коробку и включаем питание для проверки наилучшей настройки.
Протестируйте несколько раз и отрегулируйте настройки датчика движения на лучшее значение, например, временную задержку, чувствительность обнаружения движения, датчик освещенности LUX.
Измените датчик движения, чтобы он мог обнаруживать идеальную зону обнаружения движения. Установите и затяните датчик движения.
Как подключить наружный датчик к сигнальному фонарю
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключена проводка датчика движения наружного охранного фонаря? Подключение наружного охранного светильника: как заменить наружный светильник на охранный свет, типовые соединения проводки для датчика охранного освещения. |
| ||||
Светильники наружной безопасности
Электрика Вопрос: Как подключена проводка датчика движения наружной лампы безопасности?
- Я подключаю 4-жильный кабель к наружному датчику для охранного освещения. Фактический свет отдельный и уже подключен.
- Новый устанавливаемый датчик — Titan TP140B/TP140W. Четырехжильный кабель выходит из стены и подключается к датчику. Собственно свет, расположенный над ним, подключается отдельно.
Фактический свет отдельный и уже подключен.Этот вопрос по электричеству поступил от: Роя, домовладельца из Саратоги, штат Нью-Йорк.
Ответ Дэйва:
Спасибо за вопрос по электричеству, Рой.
Подключение наружного охранного светильника
Применение: Как подключить наружный охранный светильник.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: базовый набор инструментов для электриков, сумка с электрическими инструментами и тестер напряжения, лестница из стекловолокна.
Приблизительное время: зависит от личного опыта работы с электропроводкой, количества ламп, которые будут заменены или установлены, и доступа к осветительным приборам.
Меры предосторожности: Определите цепь освещения или источник питания, выключите его и пометьте примечанием, прежде чем работать с электропроводкой и соединениями осветительных приборов.
Примечание. Установка дополнительной электропроводки для наружного освещения должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.
Типовые соединения проводки для светового датчика безопасности
- Черный провод
Является ЛИНИЕЙ или питанием входящей цепи. - Красный провод
Является НАГРУЗКОЙ или выходной мощностью светильника. - Белый провод
Нейтральный провод, который обычно используется совместно или подключается к осветительному прибору и датчику или детектору. - Зеленый провод или оголенный провод
Заземляющий провод, который соединяется со всеми заземляющими проводами в монтажной коробке или распределительной коробке.
- Замена светильника на фонарь безопасности
Это распространенный проект, в котором существующий светильник подключается для управления наружным датчиком. - Детектор движения Датчик
Для датчика требуется питание, и блок датчиков будет подавать питание, контролируемое датчиком, на существующий осветительный прибор. - От заката до рассвета
Светильники для наружного освещения с датчиком движения также доступны с функцией от заката до рассвета, которая обеспечивает два уровня освещенности: - Более низкий уровень, когда движение не обнаружено.
- Полная яркость при обнаружении движения.
- Соединения электропроводки
Электрическая проводка обычно управляется выключателем внутри дома, или полнофункциональные энергосберегающие наружные светильники включаются в сумерках, выключаются на рассвете и включаются на полную яркость при обнаружении движения. Электрическая проводка у осветительного прибора обычно выполняется путем соединения вместе проводов одного цвета, которые обычно бывают черными, белыми и оголенными заземляющими проводами или зелеными заземляющими проводами. Некоторая проводка может отличаться, однако это наиболее распространенный сценарий проводки для светильника на 120 вольт. - Уличный светильник
Эти новые светильники от заката до рассвета являются идеальной заменой существующим уличным светильникам, поскольку они обеспечивают безопасность и экономят энергию. - Управление освещением
Существующий ручной выключатель света можно оставить включенным из-за полностью автоматических функций наружных светильников для обеспечения безопасности от заката до рассвета.
Электрическая проводка у осветительного прибора обычно выполняется путем соединения вместе проводов одного цвета, которые обычно бывают черными, белыми и оголенными заземляющими проводами или зелеными заземляющими проводами. Некоторая проводка может отличаться, однако это наиболее распространенный сценарий проводки для светильника на 120 вольт.Наслаждайтесь светом безопасности!
Подробнее об установке наружных светильников Подключение светильника с датчиком движения
Как установить светильники с датчиком движения
- Установка светильника с датчиком движения
- обеспечить безопасность
- энергосбережение
- , и они могут легко заменить существующее крепление для наружной стены .
Установка освещения в доме
Электрические нормы для освещения
Домашний электрический провод
Электрический провод для дома
- Полный перечень типов электрических проводов
- электрические детали, используемые для домашних проектов
- с информацией об электрическом коде служит руководством по выбору.
Вам также может быть полезно следующее:
| ||||
Список всех моих полезных видео
| ||||||||
9015. 9015.0156 Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
