Подключение вытяжки к вентиляции: Как подключить вытяжку на кухне

Содержание

виды вытяжек, монтаж вытяжки, подключение вытяжки к вентиляции, подключение к электросети

В дорогих моделях кухонных гарнитурах вытяжка присутствует изначально. В бюджетных моделях приобретение и установку вытяжки оставляют на усмотрение покупателя. Учитывая вложенных средств в кухонный гарнитур, многие не считают целесообразным приобретение и установку вытяжки, и напрасно. Кухонная вытяжка решает несколько очень важных проблем: удаляет из кухни неприятные запахи; удаляет частички жира, которые оседают на мебели, портя ее; удаляют продукты сгорания газа, в том числе угарный и углекислый газ.

Содержание

Как правильно подобрать вытяжку Режимы работы вытяжки Расчет мощности, производительности вытяжки Способы монтажа вытяжки Подключение вытяжки к электросети Подключение вытяжки к вентиляции

Как правильно подобрать вытяжку

Режимы работы вытяжки

Несмотря на обилие различных конструктивных исполнений вытяжек их можно разделить на два вида: с вытяжным вентилятором, с функцией циркуляции и вытяжки.

Первый вид кухонных вытяжки, обладает только функцией всасывания воздуха и переправкой его в вентиляционную шахту. В большинстве случаев она снабжена простейшими фильтрами для улавливания крупных частиц. Эти фильтры предохраняют вентилятор и вентиляционную шахту от избыточного загрязнения. Отфильтровать запахи и мелкие частицы она не способна.

Вытяжки этого типа, как правило, имеют небольшую производительность и один режим работы. Однако иногда встречаются вытяжки с несколькими режимами работы вентилятора. Они имеют большую производительность.

Главный недостаток вытяжек вытяжного типа заключен в том, что для их полноценной работы требуется приток свежего воздуха по объему равной их производительности. В отсутствие притока воздуха такая вытяжка будет плохо справляться со своими обязанностями. Поэтому часто во время приготовления пищи приходится открывать окно или форточку, для обеспечения притока свежего воздуха.

Второй вид вытяжек — это комбинированные вытяжки, имеющие режим циркуляции. Они могут работать в режиме вытяжки и в режиме фильтра. Они снабжены специальными сменными фильтрами, позволяющими отсеивать из воздуха жиры и продукты сгорания газа.

Если вытяжка не подключена к системе вентиляции, то она работает, как фильтр. Если вытяжка подключена к системе вентиляции, то при достаточном объеме приточного воздуха она будет работать в режиме вентиляции. А при недостатке в режиме циркуляции. Таким образом в любом случае решает проблему очистки воздуха на кухне.

Расчет мощности, производительности вытяжки

Традиционный расчет производительности вытяжки для кухни базируется на том, что на кухне весь объем воздуха должен смениться не менее 12 раз за 1 час. Т.е. чтобы определить производительность вытяжки необходимо объем помещения кухни умножить на 12.

Следует отметить, что у вытяжек есть еще параметр характеризующий максимальный уровень шума. Шум от вытяжки сильно влияет на комфорт ее использования. Естественно, чем выше скорость вентилятора, тем выше уровень шума.

Можно дать совет. Определив необходимую производительность вытяжки следует подбирать вытяжку с производительностью больше в 1,2-1,5 раза. Это обеспечит требуемую производительность на средних режимах работы, что снизит уровень шума на кухне.

При выборе вытяжки следует обратить внимание на наличие и мощности подсветки. Подсветка в вытяжке очень полезна, она снизит утомляемость при приготовлении пищи.

Способы монтажа вытяжки

Способ монтажа вытяжки зависит от конструкции вытяжки. Можно выделить три различных варианта: встроенные вытяжки, вытяжка монтируется на шкаф и навесные вытяжки.

Встроенные вытяжки наиболее компактны и не заметны. Они врезаются в шкаф кухонного гарнитура. Естественно, шкаф должен быть изначально спроектирован под установку встроенной вытяжки исходя из ее габаритов.

Рис.1. Встроенная вытяжка.

Вытяжки, которые монтируются на шкаф, в установке более просты. Здесь важно заранее предусмотреть необходимое пространство под установку. Обычно шкаф над вытяжкой делают на 20-30 см меньше по высоте, чем все остальные шкафы. Этого пространства достаточно для монтажа вытяжки.

Рис.2. Вытяжка с креплением на шкаф.

Навесные вытяжки крепятся непосредственно к стене. Это открытые вытяжки и все их элементы хорошо видны. Поэтому часто они выполняют не только свои прямые обязанности, но и являются украшением кухни.

Рис.3. Навесная вытяжка.

Для всех типов вытяжек общим являются рекомендации по расстоянию над плитой. Оно должно составлять не менее 65 см для электроплиты и не менее 75 см для газовой плиты. Это расстояние может слегка колебаться в зависимости от вашего роста. Важно, чтобы было удобно включать вытяжку и подсветку.

Подключение вытяжки к электросети

Все вытяжки электрические, поэтому к ним необходимо подвести электропроводку. Большинство вытяжек имеют сетевой шнур, поэтому достаточно подвести к вытяжке розетку. Подключать вытяжку через удлинитель не целесообразно, так как становится проблематично спрятать кабель удлинителя. Важно отметить, что нахождение проводов над плитой недопустимо.

Электрическая мощность большинства вытяжек не превышает 300Вт на максимальном режиме работы. Поэтому для подключения можно применять провод с сечением 1 мм.кв. и более.

Вытяжка является электрическим прибором и многие модели требуют заземления. Если электропроводкой квартиры заземление предусмотрено, то следует применять трехжильный провод и розетку под вытяжку делать с заземлением. Если заземления не предусмотрено, то целесообразно в распределительный щиток поставить устройство защиты от короткого замыкания. УЗО будет предохранителем для всех электроприборов в квартире.

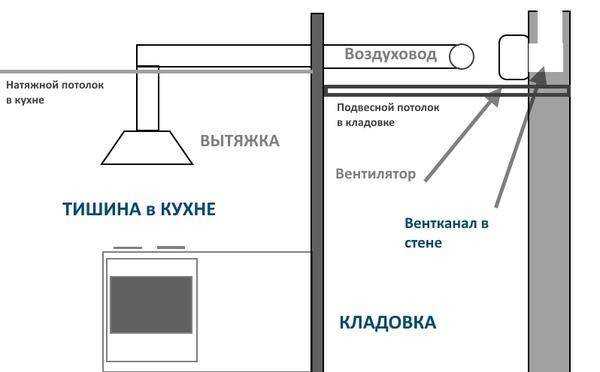

Подключение вытяжки к вентиляции

Подключение вытяжки к вентиляции может выполняться двумя способами: с помощью гибкой трубы и жесткой трубы.

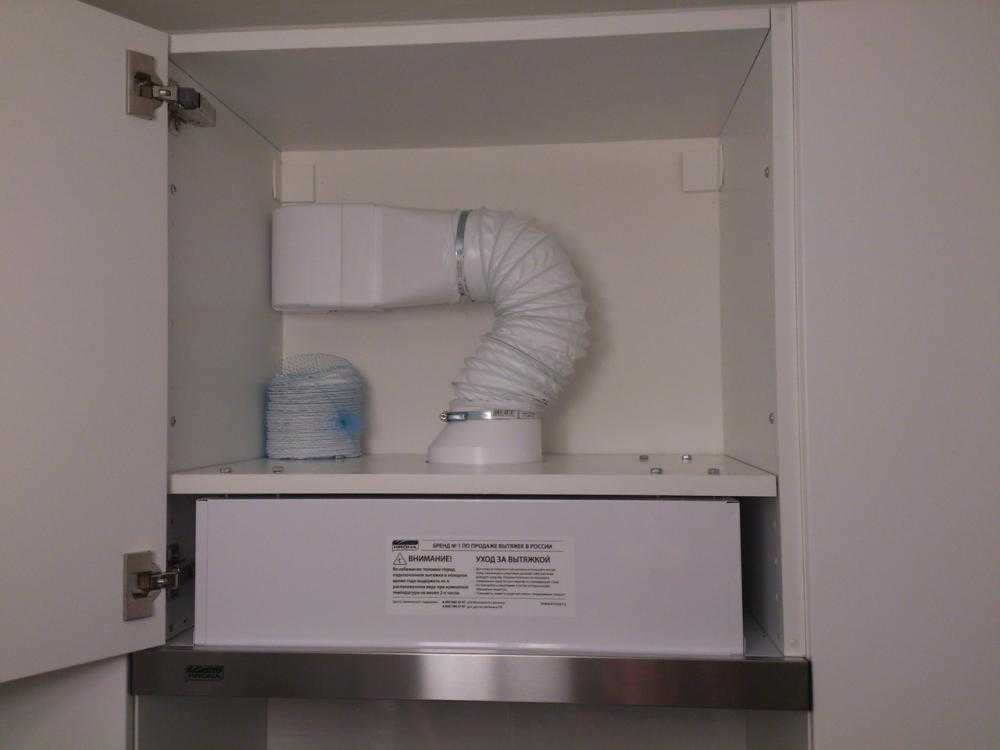

Рис.4. Соединение вытяжки и вентиляции гофрой.

Желательно отдавать предпочтение жесткой трубе, так гибкая труба подвержена разрывам, и не подлежит ремонту. Кроме того, гибкая гофра является дополнительным источником шума, при движении по ней воздуха.

Рис.5. Подключение вытяжки к вентиляции пластиковой трубой.

Выполняя соединение вытяжки и системы вентиляции следует применять трубы с площадью поперечного сечения не меньше, чем выходной патрубок на вытяжке. Так сопротивление трубопровода будет минимально.

При прокладке трубы следует избегать лишних поворотов трубы. Следует помнить, что каждый поворот является дополнительным сопротивлением, которое снижает производительность вытяжки.

При соединении трубы с каналом вентиляции следует предусматривать специальную накладку. Если канал вентиляции больше отверстия трубы, то следует приобретать накладку с дополнительной перфорацией. Перфорация обеспечит вентиляцию кухни, пусть и не полностью, при отключенной вытяжке.

Рис. 6. Накладка на вентиляционную шахту с перфорацией.

С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции – ООО «Управляющая Компания Сервис Агалатово»


Версия для слабовидящих

Используйте мобильное приложение

Начиная с 1 января 2019 года, усилен контроль за соблюдением норм СНиП, согласно которым, если ваша вытяжка над газовой плитой принудительно выводит воздух в общедомовую систему многоквартирного дома, то вытяжку необходимо демонтировать или обеспечить альтернативный отвод воздуха, если это допускается конструкцией здания.

Сразу отметим, что на почве этих поправок зарегистрировано много фактов, когда сотрудники проверяющих служб требуют демонтировать вытяжку даже если она не нарушает действующие нормы. В этой статье мы разберемся в сути вопроса и проинформируем что является незаконным подключением и как исправить ситуацию если вытяжка уже установлена.

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Общие требования к кухонной вытяжке над газовой плитой следующие:

Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже. Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже. Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования. Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.

7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются. В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

В каких случаях нельзя подключать кухонную вытяжку к общедомовой вентиляции? Запрещено устанавливать вытяжку над кухонной плитой с принудительной вентиляцией и отводом воздуха в общедомовой канал с полным его блокированием как показано на рисунке ниже.

Отчасти принятие таких поправок продиктовано частыми взрывами природного газа в многоквартирных домах. Специальные комиссии, которые были созданы для расследования причин взрывов пришли к заключению, что результатами взрыва стала большая концентрация природного газа в помещении из-за неисправных газовых приборов.

Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится сильно большой и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями. Цитирование фото: domikelectrica.ru К тому же, по результатам проверки выяснилось, что практически все вытяжки значительно превышают по мощности пропускную способность канала и это вызывает эффект опрокидывания тяги. Что такое эффект опрокидывания тяги? Эффектом опрокидывания тяги называют полную остановку работы вентиляционного канала или его работу в неестественном режиме, который не предусмотрен проектом.

Опрокидывание тяги происходит в основном из-за нарушений режимов использования канала. Многоквартирные дома старого жилого фонда с общедомовыми вентиляционными каналами рассчитаны на работу по схеме естественной вентиляции, согласно которой, приток воздуха в помещение осуществляется через оконные проемы, в помещении воздух нагревается и теряет плотность поднимаясь вверх. Далее он поступает в вентиляционный канал под самым потолком и удаляется через разгонный основной канал как показано на рисунке ниже. Такая система не может работать без обеспечения притока свежего воздуха из квартиры.

Закрывая вытяжной канал, при неработающей вытяжке, циркуляция воздуха не происходит и в помещении накапливается углекислый газ или концентрируется природный газ при наличии утечек. Повсеместная установка вытяжек с перекрытием каналов приводит к тому, что тяга в разгонном канале уменьшается или вовсе пропадает и воздушные массы отработанного воздуха уже не выходят через крышу.

Если на улице тепло, то тяга практически прекращается, и вы начинаете по запаху ощущать, что готовят соседи снизу, так как скорости в разгонном канале не хватает вывести их наружу. Если на улице холодно, то холодный воздух извне, через выходное отверстие на крыше дома, передавливает разгонный канал, то есть стремиться заместить собой теплый воздух. Это приводит к обратной тяге и из вентиляции начинает дуть холодный воздух, который потом конденсируется в квартире и приводит к запотеванию окон, повышенной влажности и появлению плесени не только в квартире, но и в самом воздушном канале. Выдержка из СНиП по многоквартирным зданиям.

Цитирование фото: vamnapolzu.ru Что делать если вытяжка уже установлена с нарушением новых норм? Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше. Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе. Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист. Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки. Замена газовой плиты. Согласно новым требованиям, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

17.10.2019

Как установить вытяжку на кухне

Если вы планируете модернизировать кухонную вытяжку, но не знаете, с чего начать, это руководство предоставит вам шаги, необходимые для успешной установки новой вытяжки. Эффективная вытяжка поможет удалить запахи, дым и переносимые по воздуху жиры на вашей кухне, чтобы вы могли сосредоточиться на приготовлении пищи, не беспокоясь о стойких запахах пищи.

Читайте дальше, чтобы узнать о процессе установки вытяжки, или это руководство по установке комбинированной микроволновой печи с вытяжкой, но обратите внимание, что это руководство следует использовать в качестве общего обзора. Конкретные инструкции и дополнительную информацию можно найти в руководстве пользователя.

Установка вытяжки: пошаговое руководство

Прежде чем покупать новую вытяжку, примите во внимание, сколько и стиль приготовления вы готовите, а также размер вашей кухни. Вентиляционная способность вашей вытяжки измеряется объемом воздуха, который она очищает в минуту на квадратный метр (CFM). Хорошим практическим правилом является покупка вытяжки с вдвое большим CFM, чем у вашей кухни. Если ваша плита газовая, вам также необходимо убедиться, что CFM вашей вытяжки соответствует или превышает выходную мощность BTU вашей варочной панели.

Кроме того, если вы часто жарите или готовите на пару, вам может понадобиться вытяжка с более высоким CFM, чтобы убедиться, что вытяжка обеспечивает оптимальную очистку.

Расходные материалы

  • Крышки

  • Соединители проводов

  • Металлические воздуховоды

  • Диапазон настенного крепления

  • Провод строительный

  • Герметик

Инструменты

Примечание:  Перед этим убедитесь, что вы отключили питание в блоке предохранителей. Отключите вытяжку и отсоедините все электрические провода.

Шаг 1. Снимите существующую вытяжку

Если вы заменяете вытяжку старой модели на новую или заменяете существующую микроволновую печь вытяжкой, вам сначала нужно снять старую модель.

Вытяжки тяжелые, поэтому во избежание травм убедитесь, что вам помогает второй человек, который поддерживает вес вытяжки, когда вы откручиваете ее от стены.

Шаг 2: Найдите и проверьте, где будет установлена ​​новая вытяжка

Вам необходимо измерить новую вытяжку и стену, на которой будет установлена ​​вытяжка. Часто вытяжки поставляются с бумажным шаблоном, чтобы помочь измерить, где будет проходить вентиляционное отверстие для установки. Вы можете использовать этот шаблон или рулетку. Измерьте и отметьте место карандашом или приклейте шаблон.



Прежде чем вырезать большое отверстие, сделайте в стене маленькое, чтобы убедиться, что за стеной нет водопровода или проводки, которые могут помешать установке. Любая присутствующая проводка или сантехника может потребовать, чтобы подрядчик нашел обходной путь для нового вентиляционного отверстия. Кроме того, стена, где будет проходить вентиляционное отверстие, должна иметь прямой выход наружу.

Шаг 3. Вырежьте отверстие для вентиляционного отверстия

Для нового вентиляционного отверстия вам понадобится отверстие диаметром не менее 6 дюймов. Используйте осциллирующий инструмент или сабельную пилу, чтобы открыть отверстие. При необходимости вы можете увеличить отверстие, чтобы было больше места для работы. Поскольку вам также понадобится отверстие снаружи дома, просверлите 4 отверстия меньшего размера на каждом краю вентиляционного отверстия с помощью длинного сверла.

Шаг 4: Вырежьте внешнее вентиляционное отверстие и установите вентиляционную заглушку

При открытии внешнего отверстия используйте установочные отверстия в качестве ориентира, соединив их, чтобы сформировать круг, чтобы прорезать его сабельной пилой или вибрационным инструментом. Прикрепите вентиляционную крышку воздуховода или вытяжки, убедившись, что ее длины достаточно для соединения с вытяжкой. После прикрепления закрепите его винтами и загерметизируйте.

Используйте отделку из ПВХ

Вы хотите, чтобы внешнее вентиляционное отверстие было надежным и водонепроницаемым. Если в вашем доме есть панели, шероховатый или неровный внешний вид, отрежьте квадратный кусок отделки из ПВХ и прорежьте наружное отверстие в отделке. Прикрепите вентиляционную крышку к отверстию в отделке и закрепите ее винтами и герметиком.

Шаг 5: Подсоедините заслонку

Некоторые вытяжки поставляются с заслонкой, которую необходимо прикрепить к внутреннему вентиляционному отверстию. Измерьте внутреннее отверстие, чтобы увидеть, какой воздуховод вам понадобится, и сначала вырежьте меньший участок воздуховода, чтобы убедиться, что он подходит. После того, как у вас есть измерения, отметьте внешнюю сторону демпфера, чтобы указать, где приклеить воздуховод клейкой лентой или лентой из фольги.

Шаг 6: Подсоедините электропроводку

При прокладке электропроводки убедитесь, что имеется достаточное количество кабелепровода и электропроводки, идущих от выключателя к клеммной коробке вытяжки. Вы можете просверлить отверстия по бокам вентиляционного отверстия, чтобы провести проводку от вытяжки к электрической коробке.

Шаг 7: Установите новую вытяжку и закрепите ее крепежными винтами

С помощью второго человека, удерживающего вытяжку, вставьте крепежные винты в монтажные пазы вытяжки, предварительно затянув верхние винты. . Вы можете снять жироулавливающий фильтр, чтобы облегчить затяжку. После установки вытяжки, но до того, как винты будут полностью затянуты, используйте уровень, чтобы убедиться, что вытяжка стоит ровно.

Шаг 8: Завершите подключение электропроводки

Подсоедините каждый провод к разъему соответствующего цвета, а медный заземляющий провод к разъему заземляющего провода, используя колпачки для проводов. Обрежьте лишнюю проводку.



Примечание:  Если вы не уверены в себе, прокладывая электропроводку самостоятельно, настоятельно рекомендуется нанять электрика.

Шаг 9: Завершите установку вытяжки

Добавьте такие детали, как сетчатые фильтры, вентиляционные крышки или вентилятор, если вы сняли их во время установки. Снова включите питание, чтобы убедиться, что установка прошла успешно и ваша новая вытяжка работает должным образом. Если все работает правильно, установка завершена.

Сколько стоит установка вытяжки?

Общая стоимость замены вытяжки будет зависеть от объема ее установки. В среднем новая вытяжка и ее установка будут стоить около 750-1000 долларов, хотя она может отличаться в зависимости от существующей системы воздуховодов или от того, будут ли добавлены панели или шкафы, чтобы скрыть вытяжку.

Должен ли вытяжной шкаф вентилироваться снаружи?

Вытяжки могут вентилироваться наружу или возвращать воздух обратно на кухню. Канальные вытяжки могут быть немного более эффективными для очистки воздуха, хотя вы должны убедиться, что вентиляционное отверстие выходит наружу, а не на чердак или подполье, так как это может привести к образованию плесени в вашем доме. Вытяжные шкафы с нисходящей тягой улучшают вентиляцию, не требуя вывода воздуховодов наружу.

Могу ли я установить вытяжку самостоятельно?

Если вы уверенно занимаетесь техническим обслуживанием дома и заменяете старую вытяжку новой моделью, то вы сможете установить вытяжку самостоятельно. Тем не менее, вы можете нанять или проконсультироваться с электриком или специалистом по HVAC, если для вашей новой установки требуются новые воздуховоды или электрическая проводка.

Где можно получить помощь в установке вытяжки?

Вы всегда можете нанять подрядчика для установки. Кроме того, вы можете найти источники в Интернете, и ваш местный магазин товаров для дома также может предложить услуги по установке.

При покупке вытяжки Maytag ® компания Maytag предлагает услуги по установке, которые можно добавить во время покупки за дополнительную плату. Услуга включает демонтаж старого прибора и удаление всего мусора после установки. Чтобы узнать, подходит ли ваша покупка для установки, см. корзину при оформлении заказа.

Магазин вытяжек Maytag

®

UXW7324BSS

WVI75UC6DS

WVW57UC0FS

WVW51UC0FS

Узнайте больше о Maytag

® Кухонная техника

  • Countertop Microwaves»>

    Встраиваемые и настольные микроволновые печи Встроенные микроволновые печи встраиваются в стену, а настольные микроволновые печи стоят отдельно на прилавке. Сравните встроенные, настольные и сверхмощные микроволновые печи.

  • Размеры микроволновых печей

    : руководство по стандартным размерам Воспользуйтесь этим подробным руководством, включающим удобную таблицу размеров микроволновых печей, чтобы узнать о стандартных размерах и размерах микроволновых печей, чтобы найти идеальную микроволновую печь, подходящую для вашей кухни.

  • Cooktop: Which Should You Choose?»> Плита

    или варочная панель: что выбрать? В чем разница между плитой и варочной панелью? Один лучше другого? Сравните варочные панели и плиты и узнайте, какая из них лучше всего подходит для ваших нужд.

Просмотреть все статьи Info Hub

БЫЛА ЭТА СТАТЬЯ ПОЛЕЗНОЙ? ПЕРЕДАТЬ

Как вентилировать вытяжку через крышу? (Руководство из 10 шагов)

В этом руководстве Home Inspector Secrets я расскажу…

  • Наши подробные 10 шагов, чтобы вывести кухонную вытяжку на чердак
  • Почему нижняя планка крыши должна быть бесплатной кровельного цемента
  • Важность использования нестандартных вентиляционных крышек (из металла)
  • Использование сабельной пилы для вырезания вентиляционного отверстия
  • Изоляция воздуховода для предотвращения проблем с влажностью и плесенью

Давайте начнем с 10 шагов, чтобы вывести вытяжку на чердак. ..

Что вам нужно знать О вентиляции вытяжки через крышу?

При установке вытяжного зонта на крышу необходимо учитывать несколько важных моментов:

Крышка крышного зонта

Для начала вам необходимо использовать металлический крышный колпак специальной конструкции. Эти металлические (не пластиковые) кровельные покрытия имеют обратные клапаны для защиты от наружного воздуха, экраны для защиты от вредителей, и они спроектированы так, чтобы выдерживать погодные условия на открытом воздухе.

При проходе через чердак всегда используйте изолированный воздуховод. Если ваш климат не является теплым в течение всего года, вы должны обернуть воздуховод изоляцией, чтобы предотвратить проблемы с конденсацией, которые могут привести к плесени или повреждению дерева.

Безопасность прежде всего

Пожалуйста, используйте страховочный анкер на крыше, если крыша крутая, очень высокая или опасна по другим причинам. Эти анкеры устанавливаются на коньке крыши, и он соединяется с вами через веревку и обвязку. Это может помочь предотвратить падение и серьезные травмы.

Мы рекомендуем Roofing Pro

Если вы действительно не разбираетесь в проектах такого типа, рекомендуется обратиться к профессиональному кровельщику из-за навыков и опасностей, связанных с установкой чего-либо на крыше.

Читайте также >> Как вентилировать вытяжку через кухонный потолок?

Принадлежности, необходимые для вентиляции вытяжного шкафа через чердак

  • Сабельная пила: Вы будете использовать ее, чтобы прорезать вентиляционное отверстие на крыше через обшивку. Мы рекомендуем иметь запасное лезвие или два, потому что битумная черепица имеет тенденцию пережевывать лезвия.
  • Проводная/аккумуляторная дрель:  Вам понадобится дрель, чтобы сделать пилотное отверстие в обшивке крыши. Вам также может понадобиться дрель для установки винтов в металлические соединения воздуховодов.
  • Пистолет для герметика и битумный кровельный цемент: Эти инструменты понадобятся вам для нанесения капли герметика под оклад и черепицу.
  • Кровельные гвозди: Кровельные гвозди имеют большие плоские шляпки, и эти гвозди будут вбиты в углы навеса крыши (и покрыты герметиком).
  • Крышка вентиляционного отверстия на крыше: Для выполнения этого проекта вам понадобится крышка на крышу. Эти вытяжки изготовлены из металла и предназначены для защиты от внешних воздействий.
  • Металлический воздуховод: Вам нужно будет подсоединить воздуховод от вытяжки через чердак и прикрепить его к крышке. Диаметр воздуховода обычно составляет 4-6 дюймов (проконсультируйтесь с производителем), он должен быть изготовлен из металла и иметь гладкую внутреннюю поверхность.

Как установить кухонную вытяжку на крыше? (10 шагов)

  1. Просверлите направляющее отверстие на чердаке
  2. Используйте сабельную пилу, чтобы вырезать отверстие
  3. Измерьте «корпус» крышки крыши
  4. Отрежьте и снимите черепицу
  5. Ослабьте черепицу
  6. 7 Нанесите насухо7 Крышку крышного колпака инг Цемент
  7. Гвозди Углы гидроизоляции
  8. Нанесение кровельного цемента на нижнюю часть черепицы
  9. Соедините воздуховод

Шаг 1.

Просверлите пилотное отверстие на чердаке

Первый шаг – просверлите направляющее отверстие в обшивке крыши с чердака . Вы хотите использовать сверло достаточно большого размера, чтобы полотно сабельной пилы могло позже поместиться в него (чтобы начать рез).

Вы также должны сначала подумать о , где вы хотите, чтобы вытяжка выходила на крышу.

В идеале необходимо, чтобы вентиляционное отверстие на крыше располагалось как можно ближе к вытяжке, а воздуховод располагался как можно вертикальнее, сводя к минимуму любые изгибы или повороты. Если вы сможете свести к минимуму любые повороты или изгибы, это максимизирует воздушный поток вытяжки.

Кроме того, не следует устанавливать вентиляцию на крыше слишком близко к любым другим вентилям, например коньковым вентилям, пассивным вентиляциям или чердачным вентиляторам. Если он установлен слишком близко, он будет конфликтовать с воздушным потоком другого вентиляционного отверстия.

С помощью дрели полностью проткните сверлом кровельную обшивку и черепицу. Вам нужно будет найти отверстие или сверло, когда вы находитесь на крыше.

Читайте также >> Что нужно сделать, чтобы вентилировать вытяжку через внутреннюю стену?

Шаг 2. Вырежьте отверстие с помощью сабельной пилы

Оказавшись на крыше и найдя точку выхода направляющего бура, вы можете использовать сабельную пилу для вырезания круглого отверстия диаметром 4–8 дюймов. Всегда консультируйтесь с производителем вытяжки относительно размера воздуховода, необходимого для данной модели вытяжки.

Обычно в нижней части крышки вентиляционного отверстия имеется короткий фланец, и этот круглый фланец входит в отверстие, вырезанное в обшивке (вы подключаете вентиляционное отверстие изнутри чердака).

Вы можете использовать этот круглый фланец или бумажный шаблон, чтобы сначала отметить желаемый разрез карандашом (или канцелярским ножом).

Отметив место, где вы хотите резать, вставьте сабельную кольцевую пилу в середину направляющего отверстия и продвигайтесь к краю круга. Также лучше вырезать слишком маленькое отверстие, чем слишком большое — вы всегда можете расширить отверстие, если оно будет вырезано слишком маленьким.

Убедитесь, что вырез в крыше не попадает на чердак и, возможно, на изоляцию чердака.

Читайте также >> Необходима ли вентиляция наружу для вытяжки?

Шаг 3: Измерьте «корпус» люка на крыше

Теперь, когда вы прорезали вентиляционное отверстие сабельной пилой, вам нужно проследить квадратное тело вентиляционного отверстия на крыше.

Я не говорю о фартуке, а просто о квадратном корпусе крышки люка.

Верхнюю половину оклада нужно будет вставить под черепицу, поэтому часть черепицы со стороны вентиляционного отверстия нужно будет снять (чтобы освободить место для квадратного корпуса).

С помощью рулетки определите ширину кузова и отметьте ширину выреза на крыше. А теперь измерьте вертикальные размеры и отметьте их также на крыше.

Шаг 4: Разрежьте и снимите черепицу

После того, как вы пометили корпус кровельного покрытия, вам необходимо удалить черепицу, которая находится внутри трассы и вокруг вентиляционного отверстия.

Просто возьмите канцелярский нож и аккуратно вырежьте сделанную разметку, а затем снимите черепицу.

Шаг 5: Ослабьте гонты

После того, как вы вырезали круглое вентиляционное отверстие и удалили окружающие гонты, чтобы освободить место для квадратного вентиляционного корпуса, теперь вам нужно ослабить гонты.

Вам нужно будет вставить оклад крыши под верхний ряд или два гонта, поэтому вам нужно сломать уплотнение этих гонтов, чтобы он заработал.

Запомнить: вы хотите, чтобы только верхняя половина крыши была покрыта черепицей. Нижняя половина фартука должна быть открыта. Просто возьмите монтировку или какой-либо другой инструмент и проложите себе путь под верхними половинами рядов гонтов

Шаг 6: Сухая установка крышки кровельного колпака

Теперь, когда гонты ослаблены (для верхней половины), вы можете скользить верхнюю половину крышки вентиляционного отверстия под черепицей, оставив нижнюю половину над черепицей и открытой.

Убедитесь, что крышка крыши установлена ​​правильно, а вентиляционный фланец входит в прорезанное отверстие.

Читайте также: Что такое Строительный кодекс (IRC) для вытяжек?

Шаг 7. Нанесите полоску кровельного клея

После того, как вы установили вытяжку всухую, вам необходимо нанести полоску герметика под верхнюю и боковую планки.

Не наносите кровельный клей под нижний отлив. Нижний отлив должен быть очищен от цемента, чтобы любая влага могла стекать.

После того, как вы нанесли капли кровельного клея или герметика, осторожно вставьте кровельный колпак под черепицу и нажмите на него, чтобы установить на место.

Шаг 8. Прибейте углы гидроизоляции

После того, как вы нанесли слой кровельного клея, вам нужно будет прибить углы гидроизоляции кровельными гвоздями.

Установите по крайней мере один кровельный гвоздь в каждом углу, но вы всегда можете использовать больше гвоздей, если считаете, что это необходимо.

Мы рекомендуем начинать сначала с двух нижних углов открытой планки. Затем аккуратно подогните черепицу, чтобы можно было вбить два гвоздя в верхние углы. После прибивания планки нанесите немного кровельного клея, чтобы покрыть шляпки гвоздей.

Шаг 9. Нанесение кровельного клея на нижнюю часть гонта

В качестве последнего шага мы рекомендуем нанести кровельный цемент под верхнюю и ослабленную гонтую черепицу только для того, чтобы прижать ее.

Поскольку вы ослабили эти гонты, хорошей идеей будет нанести немного кровельного клея в качестве последнего штриха.

Читайте также >> Как установить вытяжку через наружную стену?

Шаг 10. Подсоединение воздуховода

Теперь можно просто подсоединить воздуховод от вытяжки к нижней части крыши.

Большинство крышных вентиляционных заглушек имеют 1-2 фланца/кольца, которые будут торчать на чердаке, где можно прикрепить воздуховод. Мы рекомендуем использовать гладкие металлические воздуховоды, поскольку гибкие воздуховоды имеют ребра, которые могут задерживать жир и могут стать источником возгорания жира.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
