Подключение реле давления к погружному насосу: Подключение реле давления к погружному насосу: схема

схема подключения к погружному насосу и поверхностному, принцип работы

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу



Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут.

Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Реле давления воды для насоса схема подключения и принцип работы

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Функционирование прибора

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы. Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

• находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
• при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
• после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

• автоматика сопрягается с водопроводной системой;
• к электроклемам подключается проводка;
• система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

2. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:

• датчик,
• выходной трубопровод от глубинного насоса,
• подающий трубопровод для дома,
• манометр для контроля давления,
• гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

• Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

• Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
• Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
• На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
• При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
2. Пускаем насос на подпитку системы.
3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

5. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
6. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
7. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

схема подключения к скважине, автоматике и электросети

На чтение 6 мин Просмотров 637 Опубликовано 12.06.2019 Обновлено 30.05.2019

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

как настроить работу системы водоснабжения

Автономные системы водоснабжения от колодцев и скважин состоят из нескольких важных узлов: перекачивающего оборудования, гидроаккумулятора, автоматики, труб и оснащения водоразборных точек. Разница давления в погружном насосе поднимает воду на нужную высоту. Далее по трубам она поступает в накопительный бак, откуда подается на точки разбора. Благодаря этому обеспечивается должный напор и стабильная работа всей системы в целом. Для нормальной работы водоснабжения требуется правильно настроить автоматику, чтобы гарантировать минимальное количество включений-выключений насоса и продлить срок его эксплуатации.

Как работает погружной насос

Реле давления в автономной системе водоснабжения

Как правильно подключить устройство

Регулировка порогов включения и выключения насоса

Схема автономной системы водоснабжения

Для подачи воды используют поверхностные и погружные насосы. Первые устанавливают рядом с источниками воды, а вторые полностью или частично опускают в воду (способ монтажа зависит от особенностей конструкции конкретной модели). Корпуса погружных приборов герметичны. Принцип их работы примерно одинаковый: помпа втягивает воду в корпус через входное отверстие и через выходной патрубок проталкивает в трубопровод.

В зависимости от конструкции разница давления на входе и выходе погружного насоса создается либо за счет колеблющейся мембраны (вибрационные модели), либо вращением одной или нескольких крыльчаток (центробежные приборы). Многие владельцы скважин устанавливают устройства центробежного типа. Они обходятся дороже, но более производительны, универсальны и при работе не разрушают обсадную трубу.

Длительность и безопасность работы насоса во многом зависит от автоматических систем, регулирующих режим их включения и выключения. Если прибор подсоединен к водоснабжению напрямую, без гидробака, то он включается каждый раз, когда открываются краны в водоразборных точках. Такой режим работы приводит к его быстрому выходу из строя. При подключении к гидроаккумулятору необходимо правильно настроить пределы давления для работы устройства в оптимальном режиме.

Схема конструкции центробежного погружного насоса

Для нормальной работы насоса подключают реле давления. Это прибор, который включает и выключает водоподъемное оборудование в автоматическом режиме, когда напор воды изменяется в заданных пределах. При достижении нижнего порога заданных параметров устройство замыкает контакты, подает ток к насосу, и он включается. Когда давление поднимается до верхнего порога, автоматика размыкает контакты, питание перестает поступать к оборудованию, и оно отключается.

Реле давления для системы водоснабжения частного дома

Конструкционные особенности прибора ↑

В конструкции реле предусмотрена гибкая мембрана. Под влиянием давления в системе она деформируется и замыкает или размыкает контакты. Работу прибора регулируют специальные пружины, которые настраивают с помощью гаек – затягивая или отпуская их. При закручивании гайки пружина сжимается. Чем сильнее она зажата, тем больший напор требуется для ее срабатывания.

Разницу между порогами включения и выключения устройства регулируют с помощью второй гайки. Чем больше она затянута, тем больше разница давлений. К сети электропитания и к самому насосу реле подключено с помощью двух пар контактов. Для установки прибора на трубу системы водоснабжения предусмотрено резьбовое отверстие, диаметр которого чаще всего составляет ¼ дюйма.

Схема подключения реле давления погружного насоса

Видео: назначение и принцип работы реле давления ↑

Особенность подключения реле давления заключается в том, что его приходится подсоединять к двум сетям – электрической и водопроводной. Первый этап – подключение к системе водоснабжения. Для этого отдельно приобретают специальный переходник, если диаметр резьбы ввода водопровода отличается от резьбового отверстия прибора.

Для реле давления выбирают удобное место на трубопроводе со свободным доступом. Резьбовые соединения уплотняют льном или другим материалом от начала до торца. После этого прибор подсоединяют к резьбе. Гайка должна сесть точно на уплотнение. При работе нужно следить, чтобы уплотнительный материал не вылезал и не собирался складками.

Когда устройство установлено на водопровод, его подключают к электросети. Для этого предусмотрена одна или две пары контактов. Модели с двумя парами встречаются в продаже чаще, обычно владельцы домов приобретают именно их. Если на контактах есть маркировка, то при подключении следует ориентироваться на нее. Если нет – нужно тщательно изучить инструкцию и разобраться в назначении каждого из элементов.

Перед подключением необходимо убедиться, что прибор в порядке, а контакты нормально замыкаются и размыкаются. Для подключения используют трехжильный провод. Первую жилу соединяют с первым контактом, вторую – со вторым, третью – с винтом от провода заземления. К контактам насоса реле подключают с помощью провода соответствующего диаметра.

Схема подключения реле через пятивыводной штуцер

Приборы поступают в продажу с заводскими настройками. Нижний порог обычно установлен на включение помпы при падении давления до 1,5 бар. Отключается устройство при достижении давления до 2,5-3 бар. Разница (Δ – дельта) – это параметр, который можно отрегулировать второй гайкой на приборе. При настройке следует учитывать показатель максимально допустимого давления выключения. Он указан в технической документации к каждой модели и обычно составляет 5 бар.

При регулировке пределов напора необходимо проверить настройки гидроаккумулятора. Оптимальные показатели давления – 1-1.5 бар. Если они отличаются, их корректируют. После этого настраивают реле:

• Открывают крышку для доступа к гайкам регулировки и ослабляют маленькую прижимную пружину.
• Порог включения корректируют большой гайкой. Поворачивая по часовой стрелке, увеличивают напор, против – снижают.
• Настраивают порог давления малой пружины.

Механизм регулировки реле давления

Видеоурок: настройка реле давления для погружного насоса ↑

Когда устройство подключено и настроено, остается только проверить работу системы. Для этого открывают кран, дают стечь воде и следят за режимом включения-выключения насоса. Если система работает нормально, ее можно вводить в эксплуатацию. При необходимости настройки реле давления погружного насоса корректируют.

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Интерес к подключению и регулировке реле давления не ослабевает! Рассмотрим эти вопросы подробнее

Дмитрий Белкин

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов

Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления

Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.

Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения

Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилы

Я выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз!

Важно!!!

Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Важные материалы по теме

Статья создана 22.05.2012

Статья отредактирована 27.06.2014

Схема Подключения Гидроаккумулятора К Погружному Насосу, Видео

Насосная станция с гидроаккумулятором

Гидроаккумулятор для насосной станции – специальная металлическая емкость, внутри которой встроена металлическая мембрана и заключен определенный объем воды под давлением. Устройство предназначено для поддержания стабильного давления в системе водоснабжения, предохранение водяного насоса, из-за частого включения, от преждевременного износа, а всю систему от действия возможных гидроударов.
Имея в системе водоснабжения насос с гидроаккумулятором 50 литров, владелец дома всегда будет обеспечен небольшим запасом воды.

Основные функции гидроаккумулятора

Устройство в системе обеспечения дома водой гидроаккумулятора решает несколько важных проблем:

• Предохраняет насос от преждевременного износа. Запас воды в мембранном баке, позволяет включать насос, при открытии крана в водопроводе лишь в случае, когда запас воды в баке полностью исчезнет. Любой насос содержит определенную величину включений в час, а устройство гидроаккумулятора позволяет насосу иметь неиспользованные включения, что повышает срок его эксплуатации.
• Поддерживает постоянное давление в водопроводной системе, предохраняет от перепадов напора воды, которые могут, при одновременном открытии нескольких кранов, привести к резким колебаниям напора воды, например на кухне и в душе. Гидроаккумулятор(см.Гидроаккумулятор для скважины: виды оборудования и способы его использования) с такими неприятными ситуациями успешно справляется.
• Предохраняет от возникновения гидроударов, возникающих при включении насоса, которые могут нанести существенный вред трубопроводу.
• Поддерживает в системе запас воды, что позволяет пользоваться ею даже при отключении электричества. Особенно это актуально в загородных домах.

Виды и устройство гидроаккумуляторов

Прежде чем познакомиться с видами устройств нужно познакомиться с особенностями его конструкции. Она не отличается особой сложностью.

Устройство гидроаккумулятора насосной станции

Основными конструкционными элементами гидроаккумуляторов являются:

• Корпус, представляет собой герметичный баллон, способный выдерживать при постоянном режиме работы давление 1,5 – 5,6 атмосфер или до 10 атмосфер если нагрузка кратковременная.
• Мембраны. Это эластичная «груша», которая фиксируется у горловины баллона и размещается в его внутреннем пространстве. Только сквозь фланец с клапаном, закрепленными к горловине корпуса аккумулятора, может открываться доступ в мембрану.
• Ниппеля для переходника. Элемент врезан в корпус со стороны противоположной от горловины. Через ниппель в аккумулятор происходит закачка воздуха, занимающего все пространство, имеющееся между внешней поверхностью мембраны и внутренней полостью корпуса.

Помимо этого в конструкции накопителя имеются ножки и опорный кронштейн, служащие для монтажа насоса. Ножки привариваются внизу накопителя, а сверху размещается насос.
Особенности конструкций позволяют сортамент накопителей разделить на такие их разновидности:

• Аккумулирующие баки для накопления холодной воды, используются в технических трубопроводах и для питья. В этом случае аккумуляторы для современных трубопроводов имеют лишь инертные мембраны, которые изготавливаются из каучука особого сорта.
• Аккумулирующие баки, для хранения горячей воды, используемые в системах горячего водоснабжения. В таких накопителях мембрана изготавливается из материала, устойчивого к высоким температурам.
• Аккумулирующие баки, используемые для систем отопления в замкнутой среде. Основным требованием, которое предъявляется к таким аккумуляторам, является присутствие в их конструкции мембраны, у которой высокая сопротивляемость к возникновению высокой температуре и давлению.

При этом мембраны аккумуляторов в системе для подачи горячей воды могут выдержать температуру до 90 градусов Цельсия, а элементы, которые служат для систем отопления, могут выдерживать до 110 градусов Цельсия.

Как выбрать модель гидроаккумулятора

При выборе модели накопителя необходимо обратить внимание на такие особенности конструкции и эксплуатационные характеристики устройства:

• Рабочий объем должен удовлетворять потребностям владельца и соответствовать производительности насоса станции.
• Мембран должна быть изготовлена из материала, соответствующего функциональной нагрузке. Например, для «питьевого» аккумулятора берется одна мембрана, а для «отопительного» — абсолютно другая.
• Схема монтажа аккумулятора на опорную плоскость должна быть приемлемой для его владельца. Напольный бак достаточно больших размеров просто нельзя разместить на кронштейне.

Совет: Ключевым фактором, при выборе модели накопителя, является его вместимость.  Не важно, где и как установить и подключить гидроаккумулятор, главное, чтобы его объема хватило для всех нужд потребителя.

Основные правила при покупке накопителя:

• Минимальный объем его должен быть 25 литров. В противном случае, из-за частых включений и выключений, насос износится достаточно быстро.
• Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подойдет лишь для семьи из 3-4 человек. Холостяку или пенсионерам можно использовать накопители и меньшей емкости, цена его намного меньше.

Где устанавливать и подключить накопительный бак

Схема подключения гидроаккумулятора и насоса, их правильная эксплуатация не представляет особой сложности:

• Вода во внутрь грушевидной мембраны подается через фланцевый клапан.
• Под ее давлением мембрана начинает расширяться.
• Закаченный в корпус воздух, сжимается и мембрану удерживает от разрыва. По мере заполнения мембраны воздух уплотняется, что в итоге создает область повышенного давления между стенками корпуса и мембраны, которая обеспечена энергией сжатого воздуха.
• После открытия в домашнем водоводе крана, воздух начнет сдавливать грушевидный вкладыш и вода начинает под нужным давлением идти по трубам.
• Насос наполняет опустошенную мембрану, а его работа контролируется датчиком давления, установленного на насосной станции.

Совет: Для систем водоснабжения месторасположение гидроаккумулятора, определяется схемой функционирования этого узла, предполагающей, что накопитель нужно размещать между насосом и «входным» штуцером в коллектор внутреннего водопровода дома. Исключением может быть устройство гидроаккумулятора в системе отопления. В этом случае его нужно врезать в обратку, расположенную перед входом линии в котел, за насосом.

• Аккумулятор лучше всего закрепить на полу или специальном кронштейне, который зафиксирован на стене. При этом между ножками накопителя и поверхностью для их установки, обязательно нужно установить амортизирующие прокладки из резины.

При подключении накопителя в водопровод учитываются конструктивные особенности насосной станции, тип используемого в ней насоса для закачивания в накопитель воды.
В станциях используются два вида устройств:

• Погружные, опускаемые прямо в воду.
• Поверхностные, фиксируемые у гидроаккумулятора.

От особенностей используемого оборудования, зависит схема подключения насоса и гидроаккумулятора. На фото показан пример установки устройства в загородном доме.

Схема подключения водяного насоса, гидроаккумулятора

Порядок подключения системы с поверхностным насосом заключается в следующем:

• Измеряется давление воздуха со стороны ниппеля при пустой мембране, его величина должна быть на 0,5-1 атмосферу меньше, чем в аккумуляторе минимальное давление, при срабатывании насоса. Это минимальное давление задается на реле управления станцией, к величине которого прибавляются 0,5-1 атмосфера. Фиксируется его показания манометром на ниппеле бака.
• Монтаж бака особого коллектора с пятью выходами к фланцевому штуцеру.
• Подключение:

1. к первому выходу напорной трубы от насоса;
2. ко второму — патрубка бытового водопровода;
3.  к третьему подсоединяется реле давления;
4. к четвертому выходу – манометр;
5. к пятому уже подключен штуцер гидробака.

Совет: Сборка выполняется с использованием полимерного уплотнителя, который общепринят для правил подсоединения элементов резьбовых соединений, чтобы обеспечить их герметизацию. После сборки оборудование считают подготовленным к эксплуатации.

При подключении устройства своими руками с использованием погружного насоса необходимо выдержать такой порядок действий:

• Насос погружается в воду. На поверхность выводится напорный шланг от насоса и подключается к реле давления, через тот же коллектор на пять разъемов.
• Поток от коллектора отводится на гидроаккумулятор, при этом на этом участке движение будет двусторонним.
• Водопроводом соединяется от коллектора еще один патрубок, а оставшийся разъем подключается к системе управления насосом.
• Между коллектором и насосом, в этом случае, врезается еще один фитинг или обратный клапан, не дающий воде «слиться» назад в скважину, после того как прекратится напорная подача. Этот клапан необходимо монтировать непосредственно в горловину выпускного патрубка, установленного на насосе.

Как выполнить ремонт и профилактику гидроаккумулятора

Так же как и насосные станции без гидроаккумулятора самые простые гидробаки требуют своевременного внимания и ухода.
Поводов для этого может быть несколько:

• Коррозия.
• Образование вмятин на корпусе.
• Нарушение целостности мембраны.
• Отсутствие герметичности бака.

Существуют и другие причины, которые необходимо устранять, чтобы избежать возможные проблемы. Несмотря на то, что инструкция по уходу предлагает осматривать устройство два раза в год, этого может быть недостаточно.
Если в течение полугода не заметить какую-то проблему она может стать причиной выхода гидробака полностью из строя, что требует проводить осмотр и ремонт изделия при каждой возможности.
Причинами поломок могут быть:

• Частое включение и выключение насоса.
• Выход жидкости через клапан.
• Небольшой напор воды.
• Низкое давление, ниже расчетного, воздуха.
• Слабый напор после насоса воды.

Поводом для проведения ремонта гидроаккумулятора может быть:

• Низкое давление воздуха или отсутствие его в мембранном баке.
• Мембрана получила повреждение.
• Повредился корпус.
• Образовалась большая разница в давлении при выключении и включении насоса.
• Неверно выбран объем гидробака.

Для устранения неисправностей необходимо:

• Увеличить давление воздуха, путем его нагнетания через ниппель бака компрессором или обычным гаражным насосом.
• Мембрану, получившую повреждения, можно восстановить в специализированной мастерской.
• Здесь же устраняются повреждения в корпусе и восстанавливается его герметичность.
• Исправление разницы в давлениях можно произвести, если выставить очень большой дифференциал таким образом, чтобы он соответствовал частоте включений насоса.
• Необходимый объем бака определяется до его монтажа в систему.

Как подключаются насосная станция без гидроаккумулятора, отдельно гидробаки хорошо показывает видео в этой статье. Использование накопителя в системе водоснабжения загородного дома улучшит обустройство автономного источника, создаст ему необходимое количество жидкости при аварийном отключении от источника.

Блок автоматики для погружного насоса

Автоматика для погружного насоса устанавливается для регулирования потока воды и бесперебойной работы в скважине или колодце. Благодаря подобной схеме загородный дом, дача, ферма и другие сооружения обеспечиваются надёжным источником централизованного водоснабжения. Для покупки и самостоятельной установки автоматики для насосов нужно знать принципы работы данного механизма и правильно выбрать блок автоматики для погружного насоса.

Разделяют два типа погружного или глубинного оборудования:

1. Вибрационный.
2. Центробежный.

Обыкновенный колодезный насос рассчитан на глубину до 10 метров. Глубинный насос для опускания в скважину или глубокий колодец функционирует при погружении до 50 м. Для работы требуется давление воды, поэтому в зависимости от типа модели, есть рекомендации по погружению.

И вибрационные насосы и центробежные насосы широко используются на фермерских хозяйствах и в частных домах. Это обусловлено лёгкостью в эксплуатации и установке, стабильной работой и низкой ценой. Принцип действия – вращение лопастей. Они создают центробежную силу, которая поднимает внутри давление, толкающее воду по трубе.

Вибрационная система глубинного насоса пользуются популярностью у людей технически подкованных, она удобней в использовании и продуктивней. Такими насосами осуществляется чистка воды и скважины, они работают и в загрязнённой среде. Поэтому следует при выборе необходимого для водоснабжения оборудования в первую очередь обратить внимание на них.

Схема работы такова – под действием силы тока намагничивается катушка, притягивающая якорь. Из-за этого резиновый поршень выгибается, уменьшая давление наполняя камеру водой. Когда вода касается катушки, последняя размагничивается, поршень возвращается в исходное положение, увеличивая давление во всасывающей камере. Вода выталкивается в нагнетающую камеру. Когда вода отступает от катушки, та снова намагничивается и резиновый поршень, изгибаясь, вновь создаёт перепад давления, выталкивающий воду из нагнетающей камеры в трубопровод.

Насосы с датчиком давления

Реле давления необходимо для регулировки потока воды. Благодаря ему измеряется давления внутри насосов и автоматическое отключение или включение. Оно напрямую связано с гидроаккумулятором, который наполняется благодаря автоматике погружного насоса. При понижении давления реле включает погружной насос для колодца, при наполнении водой давление повышается. Когда оно достигает заданной при настройках отметки, реле отключает работу.

Подключается реле к системе погружного насоса до подключения к электропитанию. Устройство соединяется с водоснабжением в специально установленном месте. Если завод изготовитель не предусмотрел подобное, то подключать следует через латунный дюймовый тройник («ёлочка»). Подобным устройством подключается и гидроаккумулятор и манометр (измеритель давления). Иногда реле имеют нестандартное гнездо, поэтому его стоит изучить и при необходимости обзавестись латунным переходником. Резьбу нужно уплотнить, во избежание протекания и поломок.

Подключается к электросети в несколько этапов:

• определяется две группы контактов на датчике давления, которые размыкаются при максимальном давлении;
• при выборе кабеля руководствуются мощностью насоса;
• провод, служащий для заземления, соединяется с реле через определённые винты. Символ заземления на винтах обозначается перевёрнутой буквой Т с двумя дополнительными горизонтальными полосками;
• жилы провода электросети соединяются с контактами каждой отдельной парой контактов на датчике давления. Объединять их нельзя ни в коем случае;
• контакты реле соединяются с насосом, соблюдая цвет проводов. Можно присоединить их к проводам заземления, но это не обязательно.

Проверка работы реле: включить насос для колодца с автоматикой и следить за показаниями манометра. По мере забора воды, давление будет расти. При достижении точки максимума, реле отключит насос. Если же воду расходовать (можно включить кран или шланг), то давление понижается и опять же на определённой отметке реле давления включит насос обратно.

Настройка погружного насоса с автоматикой

Автоматизация водозабора обеспечивает лёгкий доступ к воде, однако проблемы возникают с настройкой. Заводские настройки подойдут для большинства пользователей насосов. Однако возникает необходимость их изменить, для чего требуется:

1. Обесточить систему гидроснабжения.
2. Спустить воду, пока манометр не покажет ноль.
3. Включить электричество в системе гидроснабжения.
4. Повторно включить работу насоса и следить за возрастанием давления.
5. На момент, когда реле отключит насос, зафиксировать давление на манометре.
6. После этого, вновь спустить воду до того момента, как автоматическая система включит насос.
7. Зафиксировать давление включения.
8. Прочистить фильтры.

Только после этих манипуляций приступают к настройке. В реле две пружины. Большая регулирует максимальное значение, малая же – разницу между максимальным и минимальным. Чтобы выставить максимальное значение давления, следует подкрутить большую пружину реле. Если требуется отрегулировать и минимальное значение, то затягивают гайку на малой пружине. Для уменьшения значения давления гайки приспускают.

Далее повторяют манипуляции по пунктам (исключая чистку фильтров), дабы удостовериться, что система работает в желаемом режиме. Следует учитывать, что гайки чувствительны и крутить их надо осторожно.

Защита от сухого хода и поплавковые выключатели

Сухой ход – так называют работу погружного насоса без достаточного количества воды. Возникает это из-за засорения, нарушения герметичности трубы и из-за отсутствия воды. Подобрав правильное реле защиты от сухого хода и рассчитав динамическое изменение уровня воды можно избежать последней проблемы.

Исключить другие поломки можно регулярным инспектированием и чисткой. Существуют реле с дополнительной функцией защиты от сухого хода. Для этого производят специальные поплавки и пресс контроль использующие автоматику.

Поплавковые выключатели подойдут для колодца или объёмистого резервуара с водой. Некоторые из них рассчитаны на ограничение перелива, поэтому следует внимательней ознакомиться с моделью, прежде чем ставить. Те поплавки, которые предотвращают сухой ход, оборудованы контактами, размыкающимися при падении уровня воды. Установленный на поплавке кабель располагают с учётом того, чтобы уровень воды был достаточен при отключении (мотор не работал на сухом ходу).

Пресс-контроль подойдёт для погружных насосов, если они используются нечасто. Блок управления автоматически включает оборудование при открывании крана и выключает, когда кран закрывается. В зависимости от настроек, отключается при снижении давления до 1,5-2,5 бар.

Автоматика для погружного насоса: защита от сухого хода и перегрузки (видео)

Принцип работы гидроаккумулятора

Это устанавливаемый в систему бак для регулировки давления и хранения воды. Цели гидроаккумулятора:

• повышение срока эксплуатации насоса, благодаря тому, что он включается реже из-за запасов воды в баке;
• поддержка постоянного давления в трубопроводе;
• защита от гидроударов;
• запас воды даже во время отключения электричества и других неполадок.

Внутри бака гидроаккумулятора находится мембрана, разделяющая его на две части. В первой хранится вода, во второй воздух или азот. Мембрана изготавливается из бутила, резинового материала, подходящего по гигиеническим нормам для хранения воды и выдерживающего значительный напор. Благодаря этому материалу вода не соприкасается с металлом стенок бака. В некоторых моделях гидроаккумуляторов предусмотрен клапан для стравливания воздуха, в других такой клапан устанавливают самостоятельно.

Электронасос подаёт в бак гидроаккумулятора воду до тех пор, пока мембрана не расширится, и датчик давления в воздушной камере не отключит реле. Во время забора воды из бака давление падает, и датчик включает автоматику. Насос с датчиком давления регулируется. Гидроаккумулятор подсоединяют к блоку управления погружным насосом.

Насосы Акваробот

Насосные системы и поверхностные насосы Акваробот оборудованы необходимыми устройствами. Поэтому не нужно покупать дополнительные реле, датчики потока и гидроаккумуляторы. Акваробот автоматизирован и настроен на различную частоту использования, достаточно выбрать модель.

Акваробот защищает от перепадов напряжения, давления, колебаний воды. Акваробот оборудован внутренними автоматическими системами защиты от сухого хода, даже при поломке электронасоса. Существуют модели Акваробот с адаптивными насосными станциями малого объёма – 2 и 5 литров и универсальная станция на 24 литра.

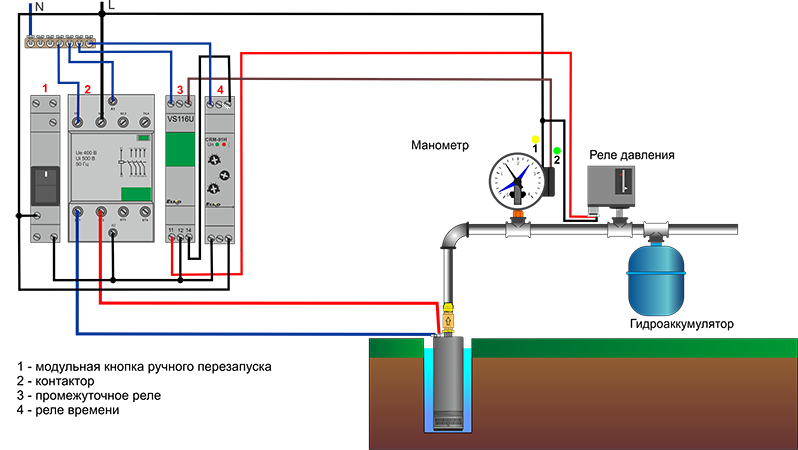

Блок автоматики для погружного насоса – подключение к насосу

Самостоятельная обвязка блока автоматики для глубинного и погружного насосов требует расчётов мощности. Поэтому лучше заранее приобрести оборудование одной фирмы, рассчитанное на соединение друг с другом.

Существует три основных типа блоков автоматики, от вида зависит то, как подключить блок и как установить в нём верные настройки давления. Разделяют:

• блок управления в виде пульта;
• пресс-контроль;
• блок управления с поддержкой давления.

Первый тип подключается к реле давления. Иногда можно устанавливать напрямую к поплавковому выключателю. К нему необходимо докупать защиту от сухого хода, подключение реле давления к погружному насосу и другие элементы. Некоторые блоки автоматики уже содержат все защитные элементы. Пресс-контроль обеспечивает самую надёжную и многофункциональную защиту. Последний тип в первую очередь рассчитан на системы, где нельзя допускать сильных перепадов давления.

Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором. На корпусе обозначается стрелка, которая должна совпадать с движением воды. При использовании мощного насоса (с давлением более 10 бар), следует перед блоком автоматики установить редуктор давления.

Подключение погружного насоса к электросети и блоку автоматики производится фастонами. Винтом регулируется минимальное давление, как правило, оно составляет 1,5 бар. Для герметизации рекомендуется использование тефлоновой ленты.

Everbilt 40/60 Реле давления для скважинных насосов: Руководство по установке

HOMEDEPOT.com

За дополнительной помощью обращайтесь по телефону 1-844-251-7446.

Модель # SKU #

EBPS3050

EBPS4060

EBPSL3050

1001-098-873

1001-098-876

1001-098-881

Информация по технике безопасности

Прочтите этот документ перед тем, как начать

описанные процедуры.

ПРЕДУПРЕЖДЕНИЕ: в насосах используется опасное напряжение, которое

может вызвать удар, ожог или смерть.Отключите питание от насоса

перед обслуживанием насоса, реле давления, проводки

, бака или любого компонента.

Струйный насос

и двухпроводной погружной насос (без блока управления)

Замена реле давления

УДАЛЕНИЕ СУЩЕСТВУЮЩЕГО ВЫКЛЮЧАТЕЛЯ

1. Отключите электропитание.

2. Сбросьте всю воду под давлением из системы.

3. Отсоедините имеющиеся провода от реле давления, включая провода заземления.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратите внимание, какие провода являются проводами питания и проводами двигателя насоса.Это поможет при установке нового переключателя.

4. Удалите старый переключатель из системы.

ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА

1. Перед установкой нового реле давления сначала проверьте давление воздуха в напорном баке ПОСЛЕ слива из него всей воды. Чтобы проверить давление воздуха в баллоне

:

a. Отключите электропитание и слейте всю воду из бака.

г. Расположите воздушный клапан (похожий на воздушный клапан автомобильных шин), как правило, в верхней части бака.Проверьте давление в баллоне с помощью автомобильного манометра

.

2. Давление воздуха в вашем баллоне должно быть на 2 фунта на квадратный дюйм ниже давления включения вашего нового переключателя

. Если это давление установлено неправильно, насос будет работать короткими циклами (запуск

и частая остановка), увеличивая затраты на электроэнергию и изнашивая насос и / или реле давления

. См. Таблицу справа.

ВАЖНО:

□ Давление включения: Давление при включении насоса.

□ Давление отключения: Давление при выключении насоса.

Модель реле

PSI Давление воздуха в резервуаре

(когда слита вся вода)

EBPS3050

EBPSL3050

28

EBPS4060 38

3. Чтобы отрегулировать давление воздуха в резервуаре на 2 фунта / кв. дюйм ”давление:

а. Если давление слишком высокое, выпустите воздух из бака с помощью манометра в автомобильных шинах или конца отвертки.

г. Если давление слишком низкое, используйте компрессор или насос для шин, чтобы добавить воздуха.

г. Еще раз проверьте давление манометром и продолжайте добавлять или удалять воздух до тех пор, пока давление не станет на 2 фунта / кв.дюйм ниже уставки включения переключателя.

(Например, резервуар, используемый с реле давления 30/50, должен содержать 28 фунтов на квадратный дюйм воздуха.)

ВАЖНО: Если ваш резервуар не выдерживает добавленного вами давления воздуха, возможно, ваш резервуар неисправен. Если вы проверяете давление воздуха и вода

выходит из воздушного клапана, это верный признак того, что бак неисправен и его необходимо заменить.Если у вас возникнут другие вопросы по резервуару, свяжитесь с производителем резервуара

.

УСТАНОВКА НОВОГО ВЫКЛЮЧАТЕЛЯ

1. Закрепите новый переключатель на двигателе струйного насоса или установите переключатель на трубопровод для системы погружных насосов. Заклейте резьбовую ленту на входе реле давления

, чтобы предотвратить утечки. Убедитесь, что ни одна лента с резьбой не закрывает отверстие переключателя или прокладку трубы. Любое засорение резьбовой лентой

или мусором вызовет сбой в работе переключателя и не отключит насос.

2. Снимите крышку переключателя и подайте провода от двигателя насоса и источника питания через отверстия с обеих сторон переключателя.

3. Подсоедините провода двигателя к клеммам с маркировкой «LOAD» или «2 и 3». Присоедините провод заземления к зеленому винту заземления.

См. Рисунки 1 и 2.

4. Подсоедините провода питания к клеммам с маркировкой «LINE» или «1 и 4». Присоедините провод заземления к зеленому винту заземления.

См. Рисунки 1 и 2.

ВАЖНАЯ ИНФОРМАЦИЯ: В целях безопасности выключатель должен быть заземлен путем прямого контакта металла с металлом. Двигатель должен быть заземлен в соответствии с местными электротехническими нормами.

ПРОКОНСУЛЬТИРУЙТЕСЬ С ЛИЦЕНЗИОННЫМ ЭЛЕКТРОМ.

5. Установите на место крышку переключателя и снова подключите питание. Проверить правильность работы системы несколько циклов.

Руководство по установке

Реле давления

Устранение неисправностей Погружные насосные системы для жилых помещений

Благодарим вас за посещение одной из наших самых популярных классических статей.Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с недавно опубликованной статьей Интерпретация звуков шумного насоса .

Почему так сложно диагностировать неисправности системы погружных насосов для глубоких скважин в жилых помещениях? Например, насос / двигатель в сборе, подвешенный на 10 футах от дна 300-футовой скважины, придает новое значение слову «недоступный». Симптомы также могут накладываться друг на друга, поэтому точный диагноз поначалу может быть труднодостижимым.Однако у квалифицированных электриков неизменно преобладают настойчивость и логика.

Фото 1. Этот тип блока управления погружным насосом содержит конденсатор, реле и соответствующую электронику.

В этой статье мы рассмотрим трехпроводную однофазную погружную насосную систему на 240 В для систем питьевой воды, обычно устанавливаемую на глубине от 50 до 300 футов ниже уровня земли. Насос питается через стальную обсадную трубу скважины, которая проходит сквозь землю до тех пор, пока не встречается коренная порода, и в этот момент сама порода становится обсадной колонной.

Электромонтажная система

3-проводная система (на самом деле есть четвертый заземляющий провод оборудования, который не учитывается в количестве проводов) подразумевает, что внутри дома есть блок управления, содержащий большой электролитический конденсатор, микропроцессор и другую электронику ( Фото 1 ). В отличие от этого, в двухпроводной системе нет внутреннего контроллера, поэтому конденсатор находится внутри герметичного подводного двигателя. Несмотря на то, что такая компоновка удешевляет первоначальную установку, возможности ремонта ограничены.

Чтобы эффективно диагностировать одну из этих систем, необходимо четко понимать схему проводки, с которой вы имеете дело — по крайней мере, вне блока управления и двигателя. Ответвительная цепь 240 В от двухполюсного выключателя на входной панели подключается к стандартному двухполюсному реле давления, которое приводится в действие при низком давлении воды при включении и высоком давлении воды внутри напорного резервуара. Эта коммутируемая мощность поступает на входные клеммы блока управления.

Выход блока управления выходит из здания, погружается в одну траншею с водопроводной трубой и выходит из земли в металлическом или ПВХ канале, где он входит в заглушку колодца через проход, предназначенный для этой цели.Внутри крышки колодца он обычно соединяется с помощью винтовых соединителей, а затем идет вниз по водопроводной трубе к двигателю насоса, который поставляется с набором из трех проводов с косичками (плюс заземление оборудования). Они подключаются к кабелю насоса с помощью обжимных соединителей и термоусадочных трубок, что аналогично комплекту для подземного сращивания. Сращенные провода должны быть проложены внутри ограничителя крутящего момента — расширяемого резинового цилиндра, который удерживает узел насоса / двигателя по центру и сводит к минимуму встречное вращательное движение и натирание проволоки.

Кабель насоса, идущий от выходных клемм блока управления, состоит из красных, желтых и черных (плюс зеленый) скрученных проводов. Поскольку они не покрыты оболочкой, вы должны управлять внутренним сегментом по дорожке качения. Что касается наружной части, то ее можно прямо закопать, что касается NEC. Тем не менее, государственные и местные правила установки скважин могут требовать наличия серого RNMC, внесенного в список UL, или аналогичной защиты устья скважины.

Фото 2. Блок управления с реле давления и разъединителем регулирует подачу мощности на электродвигатель насоса на забое скважины.

Многие люди предполагают, что кабель колодца состоит из двух горячих ножек с нейтралью; однако это не так. Красный — начало, черный — бег, желтый — обычный. Одна из функций блока управления — подавать питание на красный на короткий период времени, чтобы двигатель насоса мог набрать скорость, после чего черный цвет переключается в оперативный режим.

Один крупный производитель предлагает двигатель и блок управления, которые используются многими производителями насосов. Насосы привинчены к двигателям (с подходящим шлицевым валом).Однако один крупный производитель выпускает собственные мотор и блок управления, которые не взаимозаменяемы. Что касается других, двигатели и блоки управления можно менять местами, если мощность, фаза и напряжение совпадают.

Большим преимуществом универсального блока управления является то, что в крышке находятся электронные компоненты, поэтому вы можете заменить их, не выполняя никаких дополнительных подключений.

Пошаговая диагностика

При поиске и устранении неисправностей нефункционирующей системы погружных насосов вы должны стремиться диагностировать и устранять неисправность, не вынимая насос из колодца без надобности или выкапывая подземный трубопровод.

Допустим, у домовладельца есть пробуренная скважина с погружным насосом, расположенная в 500 футах от дома на глубине 300 футов. Жалоба на то, что при включении крана нет воды. Домовладелец говорит, что система существует уже несколько лет, и проблем никогда не было. Поскольку все лето шел сильный дождь, можно исключить отсутствие воды в колодце. Существует большая вероятность того, что насос вышел из строя из-за песка, мешающего вращению рабочего колеса, или из-за заклинивания двигателя.Но поскольку вытащить насос, установленный на высоте 300 футов, — довольно сложная задача, сначала исследуются другие возможности.

Это 3-проводная система, и вся электроника смонтирована внутри крышки блока управления. После проверки с помощью вольтметра наличия питания на входных клеммах — индикации работоспособности домашней электропроводки и реле давления — приобретается новый кожух с правильной номинальной мощностью. Крышка содержит конденсатор, реле, микросхемы и другие электронные компоненты ( Фото 2 на странице C26).Когда он защелкивается, он подает питание на двигатель насоса по 3-проводному (плюс заземление оборудования) подземному кабелю насоса. К сожалению, эта процедура не заставила воду течь в резервуар высокого давления, поэтому необходимо искать другие способы.

На этом этапе настало время для устранения неполадок по принципу «разделяй и властвуй». Идея состоит в том, что когда система состоит из ряда компонентов, соединенных последовательно, а конечная точка не получает питание, наиболее эффективной стратегией является выполнение теста в средней точке, чтобы сузить фокус, не обязательно пространственно, но с точки зрения вероятных причин. .Плохая половина может быть протестирована, в свою очередь, в ее середине, что позволяет техническому специалисту методично сосредоточить внимание на проблемном месте. Этот метод особенно полезен при работе с большим сложным оборудованием или системами электропроводки.

В случае насосной системы измерения решено проводить на устье скважины. Крышка колодца снимается. Три провода в этой точке часто соединяются с помощью винтовых соединителей, которые можно снимать для доступа к контрольным точкам. В противном случае проводники можно перерезать, отключив питание, а затем повторно подключить их с помощью закрученных соединителей, заполненных силиконом.Хотя обнаружено, что напряжение присутствует, токоизмерительные клещи не показывают протекания тока при переподключении проводов. Таким образом устраняется неисправность линии метро. Перед тем как тянуть насос, вернитесь к блоку управления и выполните дополнительные измерения сопротивления и тока, обращаясь к информации, напечатанной внутри блока управления.

С хорошим помощником и отключенным питанием вы можете вытащить насос-двигатель в сборе примерно за час. Теперь самое время визуально проверить кабель на предмет истирания или других повреждений.Отсоедините двигатель от кабеля и проведите измерительные испытания кабеля, чтобы выявить проблему. Допустим, кабель оказался в хорошем состоянии. Если предыдущий тест с помощью клещей с помощью амперметра показал чрезмерное протекание тока — и нет повреждения линии — это похоже на то, что у двигателя одна или несколько закороченных обмоток, заклинило или насос не вращается. Прежде чем полностью отказаться от двигателя, рассмотрите возможность короткого замыкания в кабеле двигателя, возможно, из-за повреждения молнией.Этот жгут проводов имеет разъем прямо на двигателе и может быть отключен после удаления защитного металлического канала. Если проблема не в этом, отсоедините насос от двигателя и посмотрите, поворачивается ли вал двигателя вручную. В случае заклинивания необходимо заменить мотор. Это потому, что это запечатанный блок; следовательно, восстановить его невозможно. Если получится, то можно провести краткий динамический тест.

Еще один совет — убедитесь, что у вас хорошее заземление оборудования.Прикрепите двигатель к большому сухому куску фанеры. Не прикасайтесь к металлическому корпусу, когда двигатель находится под напряжением. Подожгите его очень ненадолго, потому что он предназначен для работы в воде для охлаждения.

Если двигатель работает, существует вероятность того, что насос застрял в песке. Разобрать и очистить его, собрать устройство и повторно протестировать — это просто. Вы можете проверить крыльчатки насоса и заменить их, если они изношены или повреждены. Если он работает и показания счетчика хорошие, переустановите насос на несколько футов выше, чтобы проблема больше не повторялась.

Обычно вышеуказанные процедуры приводят к успешному ремонту. Если нет, вам придется повторить свои шаги и посмотреть, не сделали ли вы ложное предположение или неправильно прочитали данные где-то на линии. Также возможно, что есть частичное повреждение кабеля, которое не обнаружилось при визуальном осмотре. Это может ввести вас в заблуждение и заставить вас ходить по кругу. Другой поворотный шар, который может быть брошен вам, — это когда есть две или более неисправностей. Обнаружение и исправление одного из них не восстановит нормальную работу.Ответ на обе эти проблемы требует терпения, настойчивости и восприятия. Вы должны пройти всю систему, изолировать этапы и применить логику к каждому из них.

Помимо основ

Одна ошибка, которую допускают многие начинающие электрики, — они думают, что найдут проблему за 5 минут. Если описанная выше процедура не указывает на проблему, вам необходимо обратиться к другим методам устранения неполадок.

Предположим, что показания на крышке скважины указывают на отсутствие неисправности в кабеле, идущем внутри обсадной колонны, и в исправном двигателе насоса.Показания в сопротивлении от устья скважины до блока управления — с отсоединенными проводами на устье и снятой крышкой блока управления — указывают на короткое замыкание между желтым и черным проводниками. Тогда вы знаете, что неисправность находится в подземной части цепи, которая, например, похоронена на глубине 4 фута. На этом этапе вы знаете, что требуется немного покопаться.

Поскольку время обратной лопаты требует больших затрат, необходимо тщательное планирование. Какое минимальное количество копаний требуется для обнаружения неисправности? Можно ли избежать обрезки провода для снятия показаний в различных точках кабеля? Если вы снова воспользуетесь методом «разделяй и властвуй», можно выкопать середину подземной части линии и снять показания, чтобы определить, в какой ее половине содержится неисправность.Затем повторите этот процесс, копая в середине неисправной половины линии, еще больше сужая проблемный сегмент. Это ограничивает количество копаний, которые вам придется делать, чтобы определить точную точку отказа. Что касается отрезания проволоки для снятия мерок, в этом нет необходимости. Подайте напряжение последовательно с большой нагрузкой и используйте токоизмерительные клещи для выполнения теста.

Вы также можете рассмотреть то, что некоторые считают даже лучшим методом — метод, который включает более сложный тест и меньше копаний.Снимите показания сопротивления с обоих концов, чтобы найти короткое замыкание. Если показания в доме вдвое превышают показания на устье скважины, то вы знаете, что короткое замыкание составляет одну треть расстояния, или около 166 футов, от колодца.

Херрес — дипломированный мастер-электрик в Стюартстауне, штат Нью-Хэмпшир, с ним можно связаться по телефону [email protected].

сантехника — путаница в связи с распределительной коробкой для погружного скважинного насоса

сантехника — путаница в соединении блока управления для погружного скважинного насоса — Home Improvement Stack Exchange

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 2 года, 9 месяцев назад

Просмотрено 9к раз

Я нахожусь в процессе замены погружного насоса для скважин (однофазный, 220 В, 4 провода от насоса).На моем устье электрическое соединение следующее: у меня есть две горячие линии, одна общая и голая земля. Мои вопросы начинаются здесь, в какой-то момент кажется, что 220 В на устье скважины превращается в провод 120 В 10-2, который, конечно, идет к моему предохранительному отключению (30-амперный выключатель), а затем к моему реле давления, оба из которых имеют 3 провода: общий и голый. Согласно схеме на внутренней крышке этого блока управления, я собираюсь закоротить один провод, если я не установлю его на устье скважины, и я не уверен в водонепроницаемости блока управления, поэтому я бы предпочел подключить его там, где мой затвор. выключено, реле давления и напорный бак находится.Заранее благодарим вас за любую помощь, если она будет принята с благодарностью.

Создан 19 авг.

Грег Р. Грег Р.

111 серебряных знаков 22 бронзовых знака

5

Положить блок управления в ящик

Если вы не уверены в водонепроницаемости блока управления вашего скважинного насоса, вы можете просто вставить его в корпус подходящего размера с рейтингом NEMA 3R, надежно установленный на устье скважины, с кабелями, проложенными к внешнему корпусу через отверстия в отверстиях. внизу просверлено небольшое сливное отверстие для выравнивания давления и выхода конденсата.

Создан 19 авг.

Трехфазный угорь

62.9k2222 золотых знака9393 серебряных знака175175 бронзовых знаков

Похоже, насос на самом деле двухфазный 220 В с конденсаторным пуском.Итак, у вас есть 2 провода под напряжением, пусковая обмотка и заземляющий провод, идущие от насоса. Наилучший сценарий — если реле давления представляет собой 2-полюсный переключатель, поэтому обе фазы обесточиваются. Однако вы можете подключить однополюсное реле давления к насосу, чтобы заставить его работать, но при этом остается подключенным горячий провод, что небезопасно. В цепи пусковой обмотки есть центробежный выключатель внутри насоса, который отключает пусковую обмотку, когда она набирает обороты.

Таким образом, питание подключается к реле давления, и когда давление падает, он подключает питание к насосу в точке, помеченной аккумуляторным гнездом.

Создан 20 авг.

пользователь68386

30611 серебряный знак44 бронзовых знака

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Правильное размещение реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баллонов просто неверны.Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баку-дозатору от основной линии, никогда не должна быть больше, чем изготовленный вход в бак. Большинство этих баков-дозаторов будет иметь входное колено размером 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу 1 дюйм или 1 1/4 дюйма для подключения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подключения к входному отверстию резервуара 1 дюйм.Никогда не начинайте с труб большего диаметра на любом расстоянии, а затем переходите на трубу меньшего размера перед резервуаром. От основной линии до резервуара всегда должно быть не менее 12 дюймов трубы. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран или отрезок медной трубки или полилинии может соединить этот кран с реле или реле давления.Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре.Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель помещается в это место, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был вставлен непосредственно в основную линию.

В основной магистрали наблюдаются значительные провалы и скачки давления при запуске или остановке насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления.Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к тому, что насос срабатывает до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, считаются имеющими «постоянную потребность».Поскольку небольшой насос будет работать непрерывно, может быть достаточно очень небольшого напорного резервуара. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления даже не требуется для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничивающее устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера.Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, в результате чего реле давления дергается.Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному патрубку бака, размер которого совпадает с размером патрубка бака. Сразу на краю бака подсоедините тройник того же размера, что и входное соединение бака. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. .Однако медная или полимерная трубка должна воспринимать давление тройника за пределами резервуара. Чтобы подключить этот тройник к основной магистрали, используйте трубу, которая меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой.Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления. В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Мембрана в реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

Топ 5 лучших реле давления для скважинных насосов 2021 года [Лучший выбор]

Один из самых распространенных типов реле для скважинных насосов — это реле давления. Это тип переключателя, который работает путем размыкания или замыкания электрического контакта в зависимости от давления воды. Когда уровень давления достигает заданного значения, переключатель срабатывает, чтобы разорвать или установить электрическую цепь.

Переключатели активируются после увеличения или падения давления и снова включают контур при достижении заданного уровня давления.

Топ 5 лучших реле давления для скважинных насосов на продажу:

Square D от Schneider Electric FSG2J24CP

Для людей с частными системами колодцев хорошим выбором будет реле давления Square D от Schneider Electric FSG2J24CP. Реле давления сообщит скважинному насосу, который подает воду в ваш дом, когда нужно включить / выключить .

Каждый раз, когда давление превышает предварительно установленный уровень, переключатель выключает насос и останавливается.

Производитель поставляет этот продукт для струйных насосов с электрическим приводом, поршневых насосов и погружных насосов.Реле давления 40/60 имеет штуцер для подключения давления ¼ дюйма.

Максимальное давление составляет 220 фунтов на квадратный дюйм и рассчитано на 3 фазы. Вы можете установить его так, чтобы контролировать работу водяного насоса.

Основные характеристики

• Насос поставляется с заданным максимальным давлением 60 фунтов на квадратный дюйм и минимальным давлением 40 фунтов на квадратный дюйм
• Идеально подходит для погружных насосов, поршневых насосов и струйных насосов
• Он полагается на контакты стандартного действия для размыкания при повышении давления за пределами уставки
• Имеет штуцер для давления ¼ дюйма
• Работает от 220 В переменного тока или 110 В переменного тока

Плюсы

• Переключатель работает правильно
• Он также может использовать центробежный насос
• Идеально подходит для мойки автомобилей и орошения малой водой давление
• Это сверхпрочная деталь

Минусы

• Не имеет выключателя, который отключал бы электрическое питание вашего водяного насоса, если он работает всухую

Рынок может предложить аналогичные реле давления, но не все из них они будут работать так же надежно, как Square D от Schneider Electric FSG2J24CP .

Процесс установки прост, а цена коммутатора невысока. Он поставляется с гибким шнуром и вилкой, поэтому вы можете легко подключиться к источнику питания.

Реле давления водяного насоса LEFOO LF16, 40-60 фунтов на квадратный дюйм

Реле давления водяного насоса LEFOO LF16, 40-60 фунтов на квадратный дюйм, необходимо для бесперебойной работы вашей скважинной насосной системы. Считается одним из самых недорогих реле давления для скважинных насосов и систем.

Поскольку производитель предоставляет его предварительно настроенным, вам не нужно изменять установленный диапазон давления, который включается при 40 фунтах на квадратный дюйм и выключается при 60 фунтах на квадратный дюйм.

Однако, если в этом возникнет необходимость, вы можете легко это сделать, следуя инструкциям, указанным на передней обложке. Он имеет порт с внутренней резьбой ¼ дюйма NPT и работает от 12 В постоянного тока и 240 В переменного тока. Он измеряет 3,9 дюйма на 3,9 дюйма на 4,5 дюйма и весит 11,2 унции.

Основные характеристики

• Настройка давления 40-60 фунтов на квадратный дюйм
• Один порт с внутренней резьбой 1 / 4NPT
• Номинальная мощность при 120 В переменного тока 2 л.с., 240 В переменного тока 3 л.с. 35PSI

Плюсы

• Цена приемлемая
• Переключатель хорошего качества
• Простая установка
• Регулируемый диапазон давления

Минусы

• Не поставляется с инструкциями по установке

Давление выключатель для скважинных насосов хорошего качества и по доступной цене.После открытия коробки вы обнаружите, что все остальные процедуры установки легко выполняются. Если вам не нравится заданный диапазон давления, следуйте предлагаемым инструкциям, чтобы отрегулировать его.

Phoenix FSG2J21 Переключатель водяного насоса 30/50 PSI

Большинство людей ненавидят процесс покупки реле давления для повседневного использования, но с переключателем водяного насоса Phoenix FSG2J21 30/50 PSI вам не нужно проходить сложный выбор этапы. Его рабочий уровень является одним из лучших для насосов колодезной воды.

Переключатель поставляется с предустановленным давлением включения 30 фунтов на квадратный дюйм и давлением выключения 50 фунтов на квадратный дюйм, и производитель поставляет его в качестве сменного переключателя для переключателей оригинального оборудования, в том числе LeFoo LF16, Square-D FSG2J21 и Huanli BSK-2.

Производитель дает гарантию на отсутствие отказов или дефектов в течение 3 лет с даты зарегистрированной покупки. Если вы столкнетесь с поломкой или дефектом в течение указанного периода, Phoenix отправит вам заменяющее реле давления без дополнительных затрат.

Производитель знает, что процесс замены реле давления может сбивать с толку, поэтому перед покупкой вы можете связаться с ними, чтобы узнать, совместим ли переключатель с вашим скважинным насосом.Размер переключателя составляет 3,9 дюйма на 2,8 дюйма на 3,8 дюйма, а его вес составляет 10,2 унции.

Основные характеристики

• Предустановленное давление включения составляет 30 фунтов на квадратный дюйм
• Предустановленное давление отключения составляет 50 фунтов на кв. коммутационная способность составляет 1,5 л. Вам нужен переключатель давления, который проще установить и продается по невысокой цене, поэтому переключатель водяного насоса Phoenix FSG2J21 30/50 PSI станет хорошим выбором.

  На него предоставляется годовая гарантия производителя, которая покрывает дефекты в течение трех лет после покупки. Так что вам не о чем будет беспокоиться во время покупки.

  Реле давления водяного насоса Square D

  Следующим в этом списке идет еще одно реле давления для скважинных насосов, которое покорило наше сердце. Это реле давления водяного насоса Square D, и большинство людей считают его одним из недорогих реле давления для скважинных насосов.

  Производитель конструирует его для надежного автоматического управления насосными системами.Таким образом, вы должны рассчитывать на проверенное временем и надежное управление вашей автоматической скважинной системой.

  Многие люди, как профессиональные сантехники, так и домашние мастера, использовали реле давления водяного насоса Square D LF10-WS в качестве оригинального оборудования в своих водяных насосных системах или насосах.

  Он поставляется с предустановкой 30–30 фунтов на квадратный дюйм, но вы можете настроить его на 40–60 фунтов на квадратный дюйм или 60–80 фунтов на квадратный дюйм или любой другой диапазон давления, который вам нужен, при условии, что вы не превысите 100 фунтов на квадратный дюйм. Максимальная нагрузка составляет 20 ампер. Если ваша нагрузка выше, вам потребуется магнитный пускатель.

  Ключевые особенности

  • Предустановленное давление включения составляет 30 фунтов на квадратный дюйм
  • Предварительно установленное давление выключения составляет 50 фунтов на квадратный дюйм
  • Давление регулируется в любой заданной точке
  • Максимальное давление составляет 100 фунтов на кв. VAC или 12VDC

  Плюсы

  • Он работает правильно
  • Он почти полностью герметичен после завинчивания верхней части
  • Реле давления будет работать практически со всеми розетками

  Минусы

  • Установка непонятна
  • Он громоздкий

  Если вам нужно регулируемое реле давления для скважинного насоса, это стоит вашего внимания.Вы можете отрегулировать давление до любого значения от 20 до 100 фунтов на квадратный дюйм. Одна из вещей, которыми остались довольны большинство покупателей, — это очень простой процесс установки.

  Brands2O TC2104-P2 Манометр для скважинного насоса

  Манометр для скважинного насоса Brands2O TC2104-P2 кажется более премиальным, чем предполагает его цена. Если вы планируете использовать скважинный насос ежедневно, это реле давления необходимо.

  Производитель конструирует его для эффективного управления насосными системами. Он проверен временем и более надежен для автоматического управления водными системами.

  Можно использовать на оригинальном оборудовании или на любой другой насосной системе. Вы можете настроить уровень давления на любую точку от 0 до 100 фунтов на квадратный дюйм.

  Кроме того, у вас есть возможность установить его на струйный насос или систему скважинных насосов. Одна из вещей, которые вам понравятся в переключателе, — это возможность контролировать производительность вашего насоса и давление воды.

  Поставляется с соединительным портом ¼ дюйма NPT, пластиковым корпусом, пластиковой линзой и латунным фитингом. Он весит 2.88 унций и размер 16 дюймов на 10 дюймов на 10 дюймов.

  Основные характеристики

  • Измеряет диапазон давления от 0 до 100 фунтов на квадратный дюйм
  • Применяется со струйными насосами и скважинными насосами
  • Контролирует производительность скважинного насоса
  • Контролирует давление воды
  • Имеет ¼ дюйма NPT порт подключения
  • Имеет пластиковый корпус, латунный фитинг и пластиковую линзу

  Плюсы

  • Применимо как с скважинными, так и с струйными насосами
  • Отслеживает производительность насоса и давление воды
  • Легче установить

  Минусы

  Если вам нужно реле давления с регулируемым уровнем давления, которое можно использовать с скважинными насосами и струйными насосами, это хороший выбор.Большинству пользователей нравится возможность регулировки и небольшой вес. Вы также получите годовую гарантию.

  Как выбрать реле давления для скважинного насоса

  При выборе реле давления для скважинного насоса вы должны проверить все спецификации, чтобы быть уверенным, что он будет работать нормально. Рынок предлагает множество стилей, но все они либо твердотельные, либо электромеханические.

  Электромеханические переключатели

  Самые распространенные механические переключатели давления поставляются с чувствительным элементом в дополнение к электрическому переключателю мгновенного действия.

  Производители могут использовать несколько форм чувствительных элементов, но все они имеют одну общую черту — быстрое реагирование на изменения давления в системе. За счет движения они воздействуют на контакты переключателя, замыкая или размыкая контакты.

  Твердотельные переключатели

  Твердотельные переключатели имеют металлическую диафрагму размером почти с десять центов. Металлическая диафрагма оснащена датчиком деформации, который производитель прикрепляет к сухой поверхности. Любое увеличение давления изменяет сопротивление тензодатчика.

  Назначение встроенного цифрового компаратора — контролировать выходной сигнал тензодатчика и затем сравнивать его с заданными пользователем уставками. После того, как давление достигает заданного значения, его электронные схемы включают твердотельное реле, замыкая цепь.

  Технические характеристики, которые следует учитывать при выборе

  Зная требования к скважинному насосу, которым вы хотите управлять, вы выберете правильно работающее реле давления. Вот некоторые характеристики, которые следует учитывать при выборе реле давления для скважинного насоса.

  Прочтите описание каждой из спецификаций, чтобы понять и определить правильный диапазон для вашего скважинного насоса.

  Диапазон давления

  Диапазон давления показывает давление, в пределах которого работает клапан. Давление, которое ваше приложение создает для переключателя, должно быть в пределах указанных значений, чтобы предотвратить проблемы. Некоторые производители создают переключатели с фиксированной настройкой, которую вы никогда не сможете отрегулировать.

  Реле давления с регулируемым диапазоном давления могут использоваться со многими скважинными насосами.При покупке вы должны быть уверены в том, что вам нужно.

  Отношение мощности к напряжению

  Отношение мощности к напряжению указывает предел мощности, который реле давления может передать на ваш скважинный насос, которым он управляет — независимо от того, работает ли он от трехфазного или однофазного источника питания.

  Перед покупкой реле давления необходимо проверить характеристики мощности и мощность вашего насоса. Таким образом, вы будете уверены, что реле давления, которое вы собираетесь приобрести, будет работать с скважинным насосом.

  Дифференциальный диапазон

  В дифференциальном диапазоне реле давления не реагирует на какое-либо движение. Вместо того, чтобы постепенно падать на контакторы, реле давления реагирует только тогда, когда давление падает очень далеко от уставки, чтобы вызвать быстрое защелкивание контактов и активировать контролируемую точку.

  И, в зависимости от выбранного вами реле давления, диапазон перепада может быть регулируемым или фиксированным.

  Давление разрыва

  Давление разрыва относится к максимальному давлению, которое может выдержать ваше реле давления.Если давление превышает, детали с механическим управлением и внутренние уплотнения начинают выходить из строя или разрушаться. Таким образом, давление в вашем приложении должно оставаться ниже давления разрыва, чтобы предотвратить выход из строя или повреждение реле давления.

  Особенности

  Некоторые реле давления для скважинных насосов поставляются с ручным переключателем для ВЫКЛ. / ВКЛ. / АВТОМАТИЧЕСКИ, в дополнение к разгрузочному соединению для клапана воздушного компрессора. К особым характеристикам также могут относиться отсечки высокого или низкого давления или многополюсные контакты.

  При выборе специальной функции учитывайте требования вашего приложения. Требования включают типы и размеры.

  Заключение

  Если вы хотите установить новую систему скважинных насосов или модернизировать существующую, приведенный выше список станет хорошей отправной точкой при выборе переключателя.

  Если в списке нет того, что вам нужно, руководство будет вам полезно. Рынок предлагает широкий выбор реле давления, а это значит, что вы должны тщательно выбирать.

  Подробнее: Как успокоить водяные насосы в аквариуме?

  Насосно-скважинная система — Обслуживание насосов Оквилля

  Что необходимо для ремонта или замены моего погружного скважинного насоса?

  Первая часть процесса включает выявление проблемы. Возможно, давление или расход воды низкие, что указывает на износ насоса. Возможно, у вас очень высокий счет за электроэнергию, потому что труба, идущая к насосу для погружной скважины, сделана из металла, который заржавел, и теперь в нем есть дыра! Может, вы проснулись, а воды просто нет.Какой бы ни была причина, необходимо поставить правильный диагноз. Технический специалист проверит, что ваше насосное оборудование подключено к источнику питания, а реле давления или другое регулирующее оборудование работает должным образом. Они также проведут электрические проверки электродвигателя и провода погружного насоса. Как только они поймут причину неисправности, они могут либо отремонтировать наземное оборудование, либо включить воду. Во многих ситуациях проблема заключается в неисправном переключателе или неисправном блоке управления.Однако в некоторых ситуациях проблема гораздо глубже — буквально! В таких случаях насос для погружной скважины должен быть удален из глубины земли, чтобы устранить проблему.

  Большинство погружных скважинных насосов в долине Напа установлено на глубине более 150 футов. Общий вес насоса, провода, трубы и воды в трубе часто превышает 150 фунтов. Для глубоких колодцев с большими насосами и трубопроводами вес может достигать многих тонн! Из-за веса оборудования, воды и минералов и потенциальной опасности мы, как правило, больше не тащим колодцы вручную.Имея это в виду, погружные насосы для скважин устанавливаются или снимаются с вашей скважины с помощью «насосной тележки» или крана. Для этого оборудования необходим доступ в пределах нескольких футов от колодца и подъездная дорога, свободная от деревьев, веток и ландшафта. Многие домовладельцы не осознают, что доступ к буровой площадке необходимо сохранить, чтобы обеспечить возможность замены погружного скважинного насоса. В некоторых случаях можно использовать очень большие краны, но это может легко удвоить или утроить связанные с этим расходы. Чтобы обеспечить быстрое и рентабельное обслуживание скважинного насоса, держите доступ к объекту открытым, с чистыми ветками и щетками.Если необходимо передвигаться по лужайкам или грязным местам, большинство производителей насосов будут использовать коврики для протекторов или фанеру, чтобы минимизировать повреждение лужайки и обеспечить сцепление с дорогой, чтобы оборудование не застряло.

  После определения местоположения и установки насосной тележки рядом с вашей скважиной технические специалисты должны убедиться, что насос выключен, а затем отсоединят водопроводные и электрические соединения от скважинного насоса. В этот момент ваш колодец не сможет обеспечить вас водой! Если это простой ремонт или замена, у вас, вероятно, не будет воды в течение нескольких часов.Если обсадная труба скважины загрязнена или есть свидетельства того, что обсадная труба изношена или повреждена, то для очистки / ремонта обсадной трубы потребуется дополнительное время, возможно, несколько дополнительных дней. При длительном ремонте Oakville Pump Service помогает нашим клиентам подключиться к соседу, или, если поблизости нет соседа, мы можем предоставить прицеп для воды с питьевой водой в нем.

  Теперь вернемся к процессу снятия или «вытягивания» погружного скважинного насоса. Колодезный насос, труба и провод поднимаются из земли отрезками трубы длиной ~ 20 футов.После того, как каждая 20-дюймовая секция трубы будет снята и отсоединена, она будет размещена горизонтально на опорах рядом с колодцем, а провод будет наматываться / наматываться при извлечении из колодца. Процесс удаления может быть очень запутанным! Вода часто содержит железо, марганец и другие минералы, покрывающие трубы и проволоку. Эти минералы покрывают трубу, а проволока часто смещается и падает в непосредственной близости от буровой площадки.

  После того, как труба, провод, обратные клапаны и насос вынут из земли, колодец накрывают, а затем осматривают / тестируют каждый удаленный компонент.регистрируются глубина насоса, производитель / модель насоса, глубина скважины и глубина до воды, и делаются записи об оборудовании, которое было извлечено из скважины. На этом этапе мы обсуждаем с клиентом, чтобы помочь ему понять, что наши специалисты обнаружили во время демонтажа / осмотра. Мы помогаем нашим клиентам понять, что пошло не так, и как лучше всего двигаться вперед с учетом бюджета, качества, гарантии и долговечности. Если в технологии появятся какие-либо улучшения, мы объясним эти улучшения и дадим соответствующие рекомендации.

  После того, как мы согласовали план с заказчиком и новые / отремонтированные компоненты готовы, пора переустановить оборудование. Небольшое количество хлора, соответствующего стандарту NSF, помещается в скважину, оборудование промывается / очищается, а затем процесс меняется на обратный, чтобы снова вставить насос, трубу и провод в скважину. Сначала закачивают, затем секцию за секцией. Узел опускается в скважину, при этом электрический провод тщательно прикрепляется к трубе. Электрооборудование скважинного насоса подключается, а затем запускается погружной скважинный насос, который проверяется на правильность работы.

  Помните все те минералы и отложения на трубе, проволоке и насосе, которые мы упоминали в процессе удаления? Ну, они тоже в колодце и их потревожили! После того, как новое оборудование было переустановлено в колодец, вода из колодца часто бывает темно-красной, черной или коричневой. Насос включен, но эта вода не направляется в трубопроводную сеть или резервуары, эта грязная вода сливается в подходящее место до тех пор, пока вода не станет прозрачной и снова станет чистой! Хлор, который был залит в колодец, смешан с водой, поскольку погружной насос и оборудование были повторно вставлены.Этот хлор обеспечивает чистоту и готовность оборудования скважины и погружного насоса к работе. В процессе промывки хлор удаляется и нейтрализуется. В процессе промывки скважины техники будут работать над очисткой участка и восстановлением его до первоначального состояния, насколько это возможно. Во время промывки скважины технические специалисты также будут работать над выполнением других проверок и ремонтов другого оборудования, такого как реле давления, напорный резервуар (резервуары) или блок управления.Когда вода станет чистой, они снова подключат колодец к вашей системе трубопроводов, убедятся, что вода течет надлежащим образом, и проект завершен!

  Как определить неисправность реле давления вашего скважинного насоса

  18 декабря 2018 Опубликовано Writer

  Даже если у вас есть дом какое-то время, есть большая вероятность, что вам никогда раньше не приходилось иметь дело с реле давления скважинного насоса. Фактически, вы можете даже не знать, что это такое и что он делает.Но если у вас возникла внезапная проблема с вашей скважиной, проблема с реле давления может быть в ее основании.

  Вот что вам следует знать о реле давления и ремонте скважинных насосов в округе Хиллсборо, штат Флорида.

  Все о реле давления

  Реле давления — это часть системы скважинных насосов, которая отправляет сигнал насосу для запуска или остановки перекачки в зависимости от давления, создаваемого в водяной системе. У этих реле давления всего две настройки: включение и отключение.На переключателе есть два числа, которые обозначают, в какой момент он включается и отключается. Например, реле давления 30-50 указывает, что насос сработает при 30 фунтах на квадратный дюйм и отключится при 50 фунтах на квадратный дюйм. Вы можете изменить эти числа по мере необходимости в зависимости от того, что вам нужно от водоснабжения.

  Расположение реле давления зависит от того, как настроена ваша скважинная система. Это может быть в вашем подвале или гараже, это может быть рядом с бассейном (если он у вас есть) или это может быть где-то снаружи.Если у вас есть струйный насос, реле давления можно прикрепить к самому насосу. Однако, если у вас есть погружной насос, переключатель будет в другом месте.

  Что происходит при выходе из строя реле давления?

  Как и в случае с любым другим типом механической системы, общий износ может привести к выходу реле давления из строя со временем. Пружины внутри коммутатора могут ослабнуть, или порты проводов, подключенные к коммутатору, могут подвергнуться коррозии. Мусор, попадающий внутрь системы, может помешать работе компонентов переключателя должным образом, а любые заржавевшие компоненты также могут помешать правильной работе переключателя.

  Хотя коммутатор обычно хорошо защищен по этим причинам, он не является непобедимым. Со временем он изнашивается, и вам, вероятно, придется менять его несколько раз в течение многих лет.

  Как узнать, выходит ли из строя реле давления? Некоторые из контрольных признаков отказа реле давления включают:

  • Насос, который непрерывно работает без видимой причины
  • Насос, который работает, но имеет очень слабый напор воды
  • Насос, который не включается и не подает воду

  Эти симптомы могут указывать на другие проблемы, возникающие внутри вашей скважинной системы, но, скорее всего, причиной проблемы является реле давления.

  No related posts.
