Полезные статьи » Схема подключения выключателя Legrand

Стандартные коммутаторы неудобны, если помещение большое. Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

Схема подключения проходного переключателя Legrand

Общие правила такие:

  • клавишные приборы предназначены для управления одним осветительным устройством из двух разных точек;
  • модель с одной клавишей используются, когда нужно управлять группой светильников как минимум с трех разных точек;
  • оборудование с двумя клавишами подойдет, если нужно регулировать два источника света одним электроаксессуаром.

Схема проходного выключателя Legrand отличается от обычных моделей.

Это связано с другим принципом работы. В отличие от классического изделия, у него не два, а три контакта, и он работает за счет переключения одного контакта на другой.

Схема подключения выключателя Legrand одноклавишного

Подключается модель так:

  • N (нулевой провод) — к светильнику напрямую;
  • L (фаза под напряжением) — поочередно проходит через переключатели, а затем — подводится к лампе.

Регулировка света осуществляется не за счет разъема или замыкания контактов, а благодаря их переключению.

Посмотрите, как подключить переключатель legrand: схема приведена ниже:

Legrand: схема подключения переключателя двухклавишного

Устройство с двумя клавишами встречается чаще. Его применяют, чтобы управлять освещением разных комнат из одной точки. Часто устанавливают в квартирах, чтобы расставить акценты светом.

По сути, это оборудование объединяет в одном корпусе два самостоятельных прибора. Фазы совмещены, и функционируют, переключаясь между собой. Когда пользователь нажимает на одну кнопку, вторая прерывает цепь и автоматически отсоединяется.

Переключатель Legrand, схема работы которого приведена ниже, имеет свои особенности. У него независимые группы контактов, поэтому и клавиши никак не зависят друг от друга. При нажатии на одну из кнопок, осуществляется переключение от верхних линий к нижним. При этом у первых не предусмотрен конечный выход, зато вторые связаны с точно таким переключателем.

Получается, что устройство оснащено двумя группами независимых контактов — правой и левой. Этот момент характерен для всей серии Legrand Valena — схемы тоже будут от него зависеть:

Перед установкой изучите Legrand выключатель — схема монтажа часто идет в комплекте с электрооборудованием. Если ее нет, ориентируйтесь на эту статью.

Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности



Многие дома или даже квартиры имеют длинные коридоры и лестницы.

Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

  1. Фарфора.
  2. Дерева.
  3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения



В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров.

Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:



Инструкция по установке герметичного выключателя открытого типа Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже Как просто и быстро подключить выключатель Viko Чем отличаются дифавтоматы ABB от конкурентов

Проходной выключатель Legrand: схема подключения (видео, фото)

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

  • Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.
  • Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.
  • Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Подключения проходного выключателя Legrand: схема, инструкция по установке

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

  • Этика;
  • Валена;
  • Селиан;
  • Галеа Лайф;
  • Карива;
  • Мозаик;
  • Анам;
  • Кутео;
  • Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

ValenaCelianMosaikGalea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

Схема подключения проходного выключателя Legrand для управления одного источника света двумя выключателями, которые находятся в разных местах.

Область применения:

  • длинные коридоры;
  • дорожки;
  • лестницы;
  • спальни;
  • большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило,  проходные выключатели устанавливаются возле дверей  помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым  с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.


В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

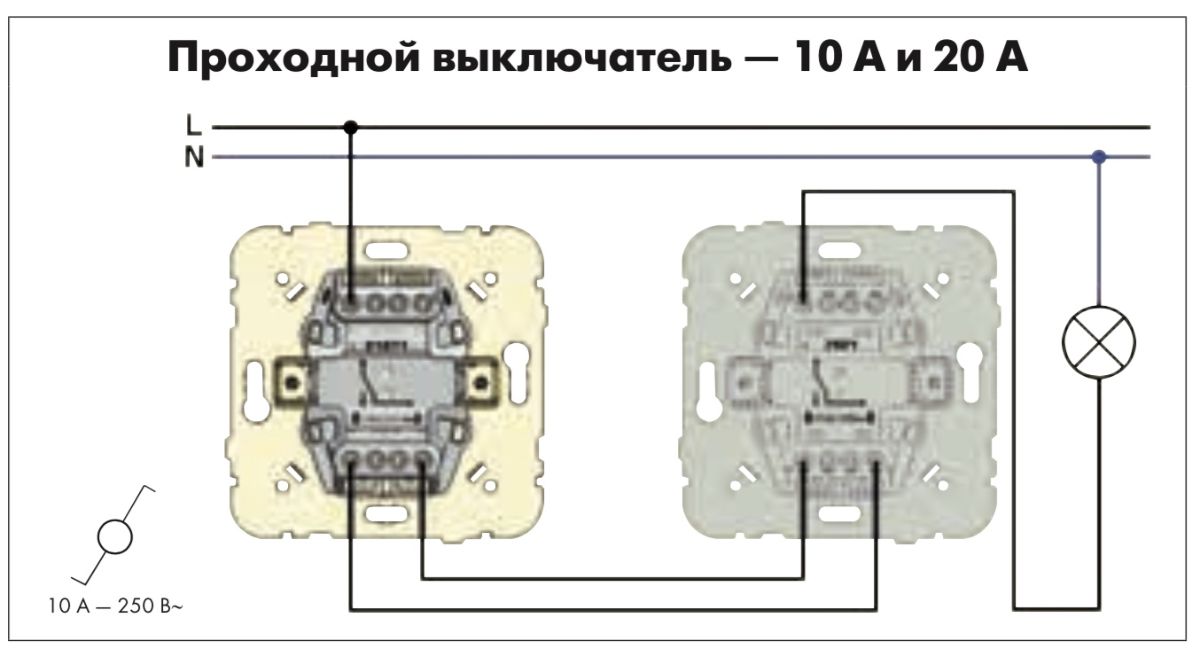

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак,  для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее,  на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

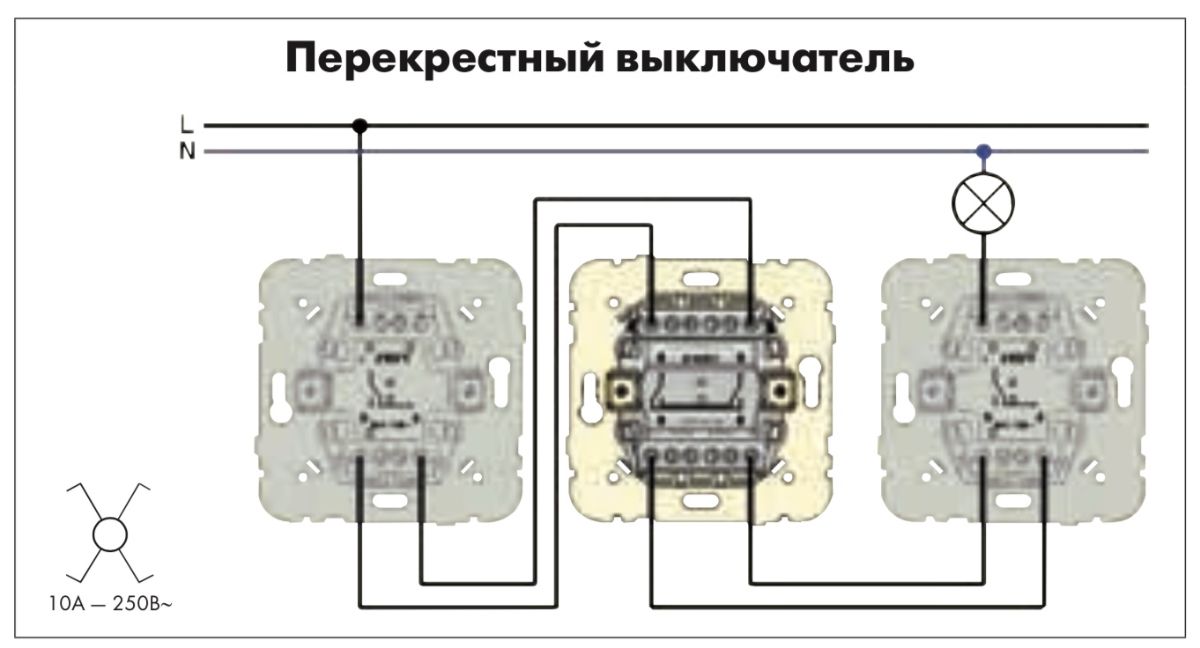

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху  все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand  не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

Схема подключения проходного выключателя

Правильно подключенный проходной выключатель позволяет управлять освещением с двух и более мест, что очень удобно. Например, в доме имеется длинный коридор, включив свет в начале, вы сможете выключить свет в конце коридора вторым выключателем. Довольно часто такие схемы используют для управления освещением лестниц.

Рассмотрим типовую схему управления освещением из двух мест.

При нажатии клавиши любого выключателя можно включить или выключить лампу независимо от второго переключателя.

Реализовать схему управления освещением с двух мест несложно, несмотря на ее кажущуюся запутанность. Главное необходимо найти на переключателе общую клемму, то есть ту, которая не переключается. Как правило, эта клемма помечена красным цветом, буквой L или цифрой 1.

Определив эти клеммы, подключаем к ним на одном переключателе фазный провод, а на втором провод, идущий от лампочки. Оставшиеся две клеммы на переключателях соединяются между собой в любой последовательности. Нулевой провод приходит на лампочку по схеме напрямую из распредкоробки.

Схема подключения проходного выключателя Легранд.

Схема управления освещением из трех мест мало чем отличается от предыдущей, в ней добавлен еще один перекрестный переключатель (его еще иногда называют промежуточным), имеющий четыре клеммы подключения проводов. Как следует из названия, при нажатии клавиши происходит одновременное крестообразное переключение двух независимых электрических линий.

Представленная схема будет работоспособна при увеличении количества промежуточных переключателей. Таким образом, используя представленную схему можно управлять освещением из трех и более мест.

Схема проходного выключателя с управлением из трех мест.

Двухклавишный проходной выключатель позволяет отдельно управлять двумя независимыми линиями светильников или одной люстрой с отдельными включениями ламп.

Конструктивно двухклавишный проходной выключатель состоит из двух одноклавишных проходных, совмещенных в одном корпусе. При подключении будьте внимательны, не путайте контакты, иначе схема работать не будет.

Схема подключения проходного двухклавишного выключателя Легранд.

Материалы, близкие по теме:

Выключатель проходной – что это такое, схемы подключения, принцип работы

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

  1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
  2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

  • высокая надежность и безопасность эксплуатации;
  • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
  • оптимальное расходование электроэнергии;
  • низкая себестоимость;
  • простая установка, не требующая привлечения специалистов;
  • отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке


Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) – фаза
  • желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

  1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
  2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
  3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

  • https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
  • https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
  • https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Designer Switches and Outlets ⏐ Поддержка и установка

Вопросы поддержки при установке


Q: Какие инструменты мне нужны для установки продуктов Adorne?

Чтобы установить устройства Adorne, вам нужно только использовать те же инструменты, которые используются для традиционных выключателей, розеток и т. Д. Отвертка, плоскогубцы и, возможно, кусачки / устройства для снятия изоляции — все, что вам понадобится. Продукция из коллекции adorne предназначена для установки в стандартные электрические коробки и системы электропроводки, которые уже есть в вашем доме.

В: Подходит ли он к моей существующей электрической коробке?

Да, продукция Adorne разработана для установки в существующую электрическую коробку и для замены существующих электрических устройств (выключатель, розетка, диммер, GFCI).

Q: Мой softTap, Touch или Wave Switch не работают.

Убедитесь, что монтажная рама подключена к заземляющему проводу и что устройство полностью вставлено в раму. Переключатели и диммеры sofTap, Touch и Wave должны быть вставлены в раму для работы.Посмотрите наше видео с практическими рекомендациями, чтобы узнать больше об установке коммутатора Adorne Switch.

В: Могу ли я использовать SensaDimmer с другими переключателями?

Adorne SensaDimmer можно подключить к трехпозиционному переключателю.

Q: Можно ли использовать мой коммутатор в 4-х стороннем приложении?

Paddle Switch Adorne доступен в 4-позиционной версии. Все остальные переключатели являются однополюсными / трехпозиционными.

Q: Я подключил свой переключатель adorne в соответствии с инструкциями, но он не работает.

Сначала дважды проверьте правильность подключения коммутатора. Если проблема не исчезнет, ​​обратитесь в службу технической поддержки по телефону 1-877-295-3472.

В: Мне нужна помощь в подключении коммутаторов Adorne.

Здесь вы можете найти полную библиотеку инструкций с возможностью поиска и наши пошаговые видеоролики. Или обратитесь в нашу службу технической поддержки, заполнив эту форму или позвонив по телефону 1.877.295.3472.

Q: Как мне установить Adorne Accent Night Light?

Щелкните здесь для получения подробных инструкций по установке.

В: Как установить индикатор состояния локатора adorne?

Подробные инструкции прилагаются к устройству. Вы также можете скачать их здесь.

Q: Как мне установить две розетки USB adorne рядом?

Две стильные розетки USB помещаются на стандартной одинарной декоративной пластине. Просто подключите каждую розетку, а затем вставьте их бок о бок в декоративную рамку. Обратите внимание — если вы заменяете одно устройство, вам нужно будет соединить новый провод с существующим, чтобы установить два элемента вместо одного.

В: Почему мои украшения GFCI Outlet и USB Outlet не помещаются в одну и ту же пластину с 1 секцией?

Розетка adorne GFCI Outlet имеет большую заднюю часть и не может быть объединена с другим модулем, состоящим из одного модуля, в пластине с одним модулем и тремя модулями.

Q: Какова требуемая глубина для декоративного Pop-Out Outlet?

Для adorne Pop-Out Outlet требуется минимальный объем коробки 22,5 кубических дюйма. Для одноконтурной пластмассовой коробки минимальная необходимая глубина составляет 3 дюйма.Для многоконтурных и металлических коробок минимальная необходимая глубина составляет 3-1 / 2 дюйма.

Q: Требуется ли для adorne Pop-Out Outlet специальный электрический шкаф? одобренные коробки. Однако для правильной установки adorne Pop-Out Outlet требуется коробка размером не менее 22,5 кубических дюймов. Щелкните здесь для получения инструкций по установке.

Q: Могу ли я управлять adorne Outlet с помощью переключателя adorne? Выключатель adorne может использоваться для управления розеткой.Если вы заменяете существующий переключатель, который управляет существующей розеткой, просто замените его любым украшенным переключателем.

Если вы пытаетесь добавить новый переключатель для управления розеткой, замените существующую розетку на превосходную розетку с поддержкой Wi-Fi, а затем добавьте удаленный переключатель softTap с поддержкой Wi-Fi и подключите его к источнику питания. Затем подключите выключатель к розетке по беспроводной сети, следуя прилагаемым инструкциям.

В: Есть ли у вас руководство по эксплуатации систем освещения и питания под шкафом?

Да.Вы можете найти все системные инструкции по установке в нашей простой в использовании библиотеке инструкций по установке. Или вы можете получить доступ к видео с практическими рекомендациями в нашей галерее здесь.

Q: Где я могу получить инструкции по установке модульной направляющей adorne Direct Wire?

Щелкните здесь для получения подробных инструкций по установке.

В: Как разместить систему под шкафом?

Мы предлагаем форму запроса макета, чтобы наша команда экспертов спланировала вашу систему за вас. Вы также можете посетить выставочный зал освещения или поговорить с подрядчиком, чтобы получить помощь в планировании вашей системы.Найдите ближайший к вам выставочный зал здесь.

Q: Как я могу подключить систему под шкафом без использования блока управления?

Вы можете использовать модульную дорожку с прямым проводом. Это позволяет вам управлять освещением в вашей системе с помощью переключателя на стене вместо встроенного блока управления.

В: Как светодиодный линейный светильник и шайба подключаются к системе под шкафом?

Светодиодный линейный светильник и шайба подключаются путем вставки их шнуров в гнезда на модульной направляющей.Щелкните здесь для получения подробных инструкций по установке.

Q: Можно ли установить светодиодную шайбу или линейные светильники в систему под шкафом без модульной направляющей?

Нет. Для работы светильников adorne их необходимо подключить к системе, вставив в модульную направляющую.

В: Как установить цифровой музыкальный комплект adorne?

Digital Music Kit просто защелкивается в любых двух местах модуля на системной дорожке. Узнайте больше о сопряжении их функций Bluetooth здесь.

В: Как установить блок управления adorne?

Посмотрите наше видео с практическими рекомендациями здесь.

В: В чем разница между установкой проводных устройств Adorne и беспроводных устройств Adorne?

Проводные устройства должны подключаться непосредственно к нагрузке. Беспроводные ведущие устройства также должны быть напрямую подключены к нагрузке, но затем они могут быть беспроводным образом «связаны» с беспроводными удаленными устройствами, которые подключены только к источнику питания. Это избавляет, например, от необходимости прокладывать дополнительную проводку к новому месту переключателя.

Цанговые клеммы и винтовые соединения на переключателях и розетках

Если вы внимательно изучите стандартный бытовой электрический настенный выключатель или розетку, вы заметите, что в дополнение к винтовым клеммам на боковой стороне устройства есть ряд прорезей или отверстий на задней части корпуса. Это вставные проводные соединения, разработанные таким образом, что вы можете подключать провода, просто вставив оголенный конец провода в отверстие, где пружинный зажим удерживает провод.Это, конечно, простой и быстрый способ, но не лучший способ устанавливать связи. Стандартные винтовые клеммы лучше.

Проблема с вставными проводами

Профессиональные электрики почти никогда не используют вставные разъемы, и этому есть причина. Ни один профессионал не захочет, чтобы его снова вызывали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные винтовые клеммы.

Каждый вставной разъем включает в себя очень маленький пружинный металлический зажим внутри корпуса переключателя или розетки.Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик маленькой отвертки в прорезь для освобождения рядом с отверстием.

Однако это соединение, как известно, небезопасно, и на самом деле оно не обеспечивает такой степени контакта металла с металлом, которая необходима для хорошего электрического соединения. Провода в разъемах push-in могут легко проворачиваться в отверстии и постепенно выходить из строя. И само количество контакта металл-металл очень и очень мало при вставных соединениях, что может привести к перегреву устройства.При перегреве соединение еще больше ослабляется, что в конечном итоге приводит к полному обрыву соединения. После отключения и повторного подключения устройства один или два раза пружинные зажимы изнашиваются и теряют способность захватывать провода.

Любой электрик или домовладелец, регулярно использующий вставные проводные соединения, очень скоро научится избегать этого в будущем. Это один из примеров, когда старый способ — лучший.

Винтовые клеммы лучше

Другой стандартный вариант подключения проводов — традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки.Этот метод занимает немного больше времени и требует некоторой практики для освоения. Обычно это означает формирование оголенного конца провода в виде петли по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта для захвата провода. На некоторых типах розеток и переключателей неизолированные провода вставляются в небольшой кронштейн, затем винт затягивается, чтобы надежно зажать провод.

Винтовые клеммы любого типа можно отсоединять и подсоединять столько раз, сколько захотите — они никогда не изнашиваются.Винтовые клеммы способны обеспечить более плотное соединение с проводами, что не только предотвращает отсоединение проводов; это также обеспечивает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через ненадежное соединение.

Цанговые зажимы с зажимными винтами

Некоторые выключатели и розетки предлагают лучшее из обоих миров: цанговые фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку без перегиба проводов и добавляют второй уровень защиты, позволяя зажимать вставленный провод винтом.Хотя они кажутся отличным вариантом, вставные клеммы с зажимными винтами не обеспечивают такое же надежное соединение, как петля по часовой стрелке. Часто, складывание и проталкивание проводов обратно в коробку ослабляет соединение.

Проходной переключатель — схема подключения. Подключение коммутаторов Legrand

Попадая в комнату, в которой нет уровня подсветки, сразу включаем свет. Для осуществления этой манипуляции есть специальное приспособление — переключатель. Казалось бы, что может быть проще? Но при тщательном изучении этого вопроса оказывается, что и в нем есть свои секреты.

В данной статье представлена ​​подробная информация о переключателях различных типов, указана область их применения. Также у вас есть возможность ознакомиться со схемой их подключения. Досконально изучив весь изложенный ниже материал, вы легко сможете установить в домашних условиях выключатель любого типа, главное — соблюдать все меры предосторожности.

Какие бывают переключатели

Переключатели (переключатели) бывают разные: в зависимости от функциональности, конструкции, способа установки и т. Д.Это устройство должно быть изготовлено из ударопрочного материала (обычно пластика) высокого качества, иметь гладкую поверхность. Устанавливайте переключатели в легкодоступных местах. Это устройство работает как в скрытой, так и в открытой проводке.

Что касается конструкции выключателей, то она отличается разнообразием. Есть устройства классического типа. Есть модели, которые придают интерьеру определенной комнаты оригинальности, изюминки. Цветовая гамма переключателей способна удовлетворить самого требовательного покупателя, поэтому проблем с сочетанием мебели, обоев и других предметов интерьера с переключателем возникнуть не должно.Некоторые компании также производят переключатели с декоративными сменными панелями. После того, как устройство было смонтировано, на него можно устанавливать различные накладки.

Переключатели бывают обыкновенные и проходные; одинарные, двойные и тройные. В этой статье мы поговорим о проходных переключателях, предназначенных для включения одной световой группы из двух или более мест. Также будет рассмотрена следующая важная тема: «Проходной выключатель — схема подключения этого устройства».

Проходной выключатель

В обычных выключателях присутствует ток в цепи прерывания.Напротив, переходные модели имеют три контакта с устройством, которое обеспечивает процесс переключения между ними. У двухпроходного переключателя таких контактов шесть.

Основным преимуществом переходного переключателя является то, что у вас есть возможность включать и выключать освещение из нескольких мест.

Сквозные переключатели также называются переключающими или дублирующими переключателями.

Область применения сквозных переключателей

Есть четыре основных области, в которых используются сквозные переключатели.

  1. Лестница. В этом случае они должны быть на первом и втором этажах: вы можете включить свет на одном из этих этажей, а затем подняться / спуститься по лестнице и выключить то же освещение, но другим проходным выключателем.
  2. Спальные комнаты. В этом случае одно устройство ставится сразу при входе в комнату, а другие — возле кровати. Это очень удобно, ведь чтобы включить свет перед сном, вам больше не придется вставать с постели и проходить через всю комнату.
  3. Коридоры. В этом случае включение сквозного выключателя может происходить в начале коридора и в его конце.
  4. Загородные дома. Переходные выключатели используются для того, чтобы можно было легко осветить двор и дорожки.

Проходной переключатель: схема подключения

Схема работы проходного устройства напоминает переключение железнодорожных стрелок, так как его можно использовать для любого положения клавиш, так как они переключаются с одной линии на другую.

Итак, сквозной переключатель: Схема подключения этого устройства поясняется следующим образом. Два проходных переключателя, один из которых принимает фазу, а второй движется к светильнику, необходимо соединить специальным проводом или кабелем. Но, как правило, они не подключаются напрямую, вместо того, чтобы помещать по три провода в распределительную коробку каждый, а два из них соединяются вместе.

Схема автоматического выключателя, к которой дополнительно при необходимости можно присоединить определенное количество кабелей, по сути, не меняется.Единственное отличие состоит в том, что первые два кабеля имеют только один входной контакт и два выходных кабеля. А если увеличить количество кабелей, то соответственно придется увеличить количество входных и выходных контактов: по два на каждый. Это обеспечит их перекрестное использование между двумя линиями.

Переключатель третьего прохода

Что касается третьего переключателя контрольных точек, сначала необходимо убедиться, что он имеет возможность выполнять перекрестные функции — это следует проверить при покупке.Схема работы такого переключателя может быть описана следующим образом: происходит переключение, третий переключатель на входе соединяет первый контакт со вторым, находящимся на выходе, и наоборот, второй контакт на входе — с первым. на выходе. Чтобы подключить это сквозное устройство, вы можете просто соединить его двухжильным кабелем с двумя другими сквозными переключателями. Но чаще всего вместо этого берут четырехжильный кабель, вставляют его в распределительную коробку и уже там переключают.

По такому же принципу в схему включения выключателя можно добавить четвертый. Затем он будет помещен между первым / вторым и третьим переключателями.

Переключатель проходной двухклавишный

Итак, переключатель проходной, схема подключения данного устройства, принципы его работы — этот вопрос рассматривался. Теперь остановимся на одном из видов переходного выключателя — двойном, который еще можно назвать двухклавишным выключателем.

Обычно двухклавишные переключатели размещаются в помещениях, где будет использоваться отдельное включение, направленное из разных мест двух линий освещения.В коридорах, а также в районе лестницы будет достаточно однократного проходного устройства.

В двойном переключателе на клавишах должны быть стрелки: они выполняют функцию указания направления клавиши на выключение или включение освещения.

В состав двухклавишного проходного коммутатора входят два одноклавишных устройства. Они объединены в единый корпус и работают переключаемыми контактами.

Двухклавишный проходной выключатель: схема подключения

Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов.Когда вы нажимаете клавиши, они переключаются с верхних строк, которые никак не связаны между собой, на нижние, которые, в свою очередь, следуют за тем же переключателем на втором.

Итак, у нас есть две группы контактов: правая (контакты №1 и 2) и левая (контакты №1 и 2). Тогда схему двухклавишного проходного переключателя можно пояснить следующим образом. Фаза от распределительной коробки вашего дома поступает на контакт №2 правого переключателя. Далее контакты этой же группы объединены перемычкой, а из левой группы — перенесены на две независимые лампы.Следует отметить, что эти два контакта не должны пересекаться друг с другом. Теперь эти четыре перекрестных контакта необходимо соединить друг с другом попарно.

Тип кросс-коммутации

Итак, двухклавишный переключатель проходного действия — схема такого устройства вполне понятна. Задача несколько усложняется, если вы решите реализовать кросс-соединение.

Для подключения кросс-коммутации коммутатор необходимо подключить своими четырьмя проводами к каждому из концевых. Обычно для этой цели настраивают восемь проводов с перекрестным соединением и шесть от каждого сквозного переключателя в одной распределительной коробке.При этом не следует забывать, что туда необходимо проложить силовой кабель — это необходимо для того, чтобы подключить люстры или фонарики.

Осуществляя такое подключение двухклавишных переключателей, нужно внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключать к одному переключателю провода от разных линий. Так что схема работать не будет. Желательно представить себе, что есть два независимых одноклавишных проходных переключателя, соединенных вместе в одном корпусе.

Выключатель проходной Legrand

Legrand — компания, занимающая одну из лидирующих позиций на мировом рынке производства электротехнической арматуры. Выключатели являются обязательными компонентами каждой серии продуктов этой французской компании. Legrand славится разнообразием устройств, имеющих разные формы и цвета. Также стоит отметить, что надежность и качество выключателей этой фирмы вряд ли вызовут сомнения.

Для того, чтобы примерно представить, что такое сквозная модель в целом, приведем описание такого устройства, как одноклавишный сквозной выключатель Legrand Valena:

  1. Потребляемый ток составляет 16 А.
  2. Сечение провода — 2,5 мм 2 .
  3. Зажимы контактные безвинтовые.
  4. Степень защиты от влаги — IP 20.

Меры предосторожности при работе с переключателями

Какой бы переключатель ни был — одноклавишный или двухкнопочный, белый или черный, Legrand или нет, но работа с ним — это в первую очередь манипуляции , с электричеством, и это, как известно, очень опасно. Поэтому не следует забывать об элементарном правиле безопасности: необходимо отключить электропитание в помещении, в котором будет производиться процесс установки.А лучше весь дом полностью обесточить — так будет безопаснее.

Как установить выключатели света Legrand — трехпозиционные выключатели

Так же, как мы модернизировали розетки и выключатели на кухне, мы решили модернизировать и фойе.

Перед тем, как начать: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электромонтажные работы — то, что сработало в нашей ситуации, может отличаться в вашей ситуации. Мы провели хорошее исследование и просмотрели несколько обучающих видео. Мы перепроверили информацию, которую нашел , чтобы убедиться, что в руководствах содержится хорошая информация… потому что вы никогда не знаете.(Пока что мы не являемся экспертами по этой теме.) Этот пример, которым мы поделились, — лишь одна из нескольких различных ситуаций, с которыми мы столкнулись только у себя дома. Если сомневаетесь, наймите электрика!

Вперед в проект! У нас было три места для выключателей: один трехклавишный выключатель (свет в фойе, свет на крыльце и наружный прожектор), одинарный переключатель (свет в холле наверху), двухклавишный переключатель (диммер в гостиной и диммер в фойе). У нас также было 2 розетки. При обновлении мы сохранили все работоспособность, как и было, но мы превратили переключатель с 1 переключателем в переключатель с 2 переключателями, чтобы добавить ночник.

Итак, мы подумали, что расскажем немного об установке выключателей света Legrand, а также ночника !! И, чтобы сделать это намного сложнее, почему бы не сделать его трехпозиционным переключателем? Легко, правда? … ну, вроде … я постараюсь провести вас через это шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки — первое изображение ниже — это выключатели света вместе с пластиной — я думаю, что общая сумма, указанная ниже, составила бы 27 долларов (да, они дороже, чем стандартные выключатели).

Следующий набор, один только в магазине, стоил около 13 долларов.

Вот как выглядит одна из настенных пластин вне упаковки: сначала металлическая пластина прикрепляется к стене, а затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную пластину на другую, если хотите.)

Вам также понадобятся некоторые инструменты для этого проекта: хорошие плоскогубцы с острыми кончиками могут пригодиться … несколько пластиковых заглушек разъемов … мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-го набора на 2-клавишный .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку — снимаем старую коробку и ставим новую. Я здесь серьезно настроен — по крайней мере, для нас. Коробки, которые изначально были в доме, были старыми, не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки — с ними намного легче работать (просто останется больше места, чтобы втиснуть туда провод, когда вы закончите).Все коробки, которые мы установили в качестве замены, были «старыми рабочими коробками». Эти коробки можно задвинуть в проем, и вы закрутите винты в углу коробки, которые отодвигают маленькие откидные створки — эти отвороты зафиксируют устройство на месте за гипсокартоном. (Перед установкой гипсокартона и его прибиванием к стойкам можно использовать обычные электрические коробки.)

Этот конкретный переключатель, о котором я буду писать, представляет собой трехпозиционный переключатель. При установке коробки обязательно поставьте на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать.

Вам понадобится еще больше инструментов — отвертка (или электрическая отвертка), какой-нибудь инструмент для снятия изоляции с электрического кабеля и дополнительная проводка того же калибра. Кстати, здесь я должен отметить — ВЫКЛЮЧИТЕ ПИТАНИЕ от розетки, прежде чем работать с ней.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника — мы хотели иметь возможность видеть дорогу на кухню ночью, не включая свет.Заставить его работать очень просто. Во-первых, мне просто нужно вставить несколько проводов — от нейтрального к нейтральному и от горячего к горячему. То, что вы видите ниже, от переключателя к ночному свету идет от белого к белому (обязательно прочтите инструкции, какой из них горячий или нейтральный).

Обрезание и зачистка пластикового покрытия, чтобы обнажить провод:

С помощью инструмента согните проволоку до нужной формы:

Итак, ниже это выглядит — вы едва можете увидеть этикетку «белый» (штамп на черном пластике), которую Спенсер соединил с другим «белым» — то же самое для черного с черным.Теперь он действительно обмотал изолентой основание каждого из них, поскольку не был поклонником того, что провода расположены так близко друг к другу. Хотя это и не требуется, это почти ничего не стоит и гарантирует, что искра не возникнет между ними — оно того стоит. Между прочим, это работает, поскольку два отверстия в каждой области связаны… позвольте мне объяснить это. Там, где вы видите «белый» на фотографии ниже, обратите внимание на две дыры. Если вы пропустите еще один белый кабель и продолжите его — он продолжит текущий. То же и с черным. Таким образом, если мы перенесем белое и черное со стены (которая идет на монтажную панель), то она продолжит ток на следующий свет.Это как шлейфовая цепочка.

Итак, ниже обычная установка — белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода плотно.

Спенсер приклеил внизу еще немного изоленты — нет причин не проявлять излишнюю осторожность. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлителю. В большинстве случаев зеленый = землянин. Здесь он использовал эти плоскогубцы, чтобы скрутить два провода вместе (скручивая их пальцами, они просто порвутся) и воткнул их в желтую крышку разъема.

Красная линия (в большинстве случаев трехсторонняя линия) была изогнута — для розеток и выключателей Legrand лучше всего нарезать свежую, так как вы хотите, чтобы она входила точно прямо в отверстие.

Это было довольно просто — Спенсер вставил красный в трехпозиционное отверстие и завинтил его. Огромное примечание по этому поводу — ваш трехпозиционный переключатель может * полностью * отличаться от того, что есть у нас. Это действительно зависит от того, как человек подключил это к вашему дому (буквально).Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный … они ошиблись … но все провода имеют один и тот же кабель внутри — цвет предназначен только для организационных целей (и безопасности). Итак, если вы попробуете трехпозиционный переключатель, и он не сработает, продолжайте попытки, пока он не сработает. Надеюсь, он сработает так же легко, как и этот (в другой комнате провода были полностью перевернуты по цвету для нас).


Итак, у вас есть красный на 3-сторонний порт. От черного к черному, а затем к ночному свету.От белого к белому, а затем к ночному свету. Зеленая земля внизу.

Вставляем все в электрическую коробку:

Опять проверяем уровень:

Мы обнаружили, что для этих винтов (ниже) намного проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и их заворачивание вручную может занять целую вечность.

Установите пластину и готово! Это намного лучше, чем было раньше !!

Вот еще один переключатель и прекрасная фотография «до»:

Я знаю, что все мы любим бежевый цвет.

Это (ниже) опасная фаза, когда рядом нет детей. При проведении электромонтажа СДЕЛАЙТЕ ФОТО. Серьезно, сфотографируйте каждый, прежде чем разбирать его … на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой — SW1 Hot (переключатель 1, горячий), SW1 N (переключатель 1 нейтраль) и т. Д. Было бы не весело терять, какая из них какая.

И, красивая, чистая фотография ниже, на которой установлены подрулевые переключатели и пластина Legrand.

Краткое содержание для фойе:
Мы модернизировали 2 розетки и 3 выключателя.

1-секционная розетка из старого рабочего ПВХ — 1,96 доллара (x2)
Двухконтурная розетка из старого рабочего ПВХ — 3,80 доллара (x2)
Трехконтактная розетка из старого рабочего ПВХ — 3,85 доллара (x1)

Legrand Adorne 1 панель для перегородки, глянцевый белый — 4,78 долл. (X2)
Legrand Adorne 2 настенная пластина, глянцево-белый — 7,98 долл. США (x2)
Legrand Adorne 3 пластина для перегородки, глянцевая белая — 11,48 долл. (X1)

Legrand дуплексная розетка на 15 ампер с защитой от несанкционированного вскрытия, белого цвета — 7 долларов США.98 (x2)
Legrand, однополюсный трехпозиционный комбинированный переключатель на 15 ампер, белый — 5,18 доллара (x4)
Legrand, 2-модульный ночник — 17,98 доллара (x1)
Legrand, однополюсный трехпозиционный переключатель диммера, белый — 32,98 доллара (x2) )

Итого: 171,03 $

Я скажу, что не припомню, чтобы диммерные переключатели были такими дорогими… но, возможно, они были такими дорогими. В целом, что за апгрейд! Они выглядят оооочень лучше, чем оригинальные тускло-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто переход на стандартный белый выключатель / розетку) также могло иметь большое значение.Еще один способ получить больше прибыли — использовать более дорогие выключатели / розетки только там, где это важно … там, где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили обновить комнаты, которые были наиболее очевидными первыми: кухню (очень очевидные выключатели / розетки на фартуке) и первую комнату, которую увидят гости … фойе. Позже будут другие общественные помещения на главном уровне (гостиная и столовая… в конечном итоге, полуванная: всякий раз, когда мы будем ее ремонтировать).Я думаю, что для нас важно улучшить нашу главную спальню — даже если это не то место, которое увидят гости. Сейчас я думаю, что гостевые спальни наверху будут просто обновлены до «обычного» белого цвета.

Никелевые электрические розетки и выключатели

Получите элитный вид с никелевыми электрическими розетками и выключателями Decorator с красивой металлической отделкой. Выбирайте из стильных атласных розеток из никель-серебра, защищенных от несанкционированного доступа розеток GFCI, клавишных переключателей и диммеров, которые придадут вашей кухне или ванне изысканный вид.

Образ роскоши.

Зеркальные стены не обязательно должны иметь зеркальные настенные пластины.

Этот домовладелец установил розетки из нейзильбера и соответствующие металлические крышки из нейзильбера на зеркальном кухонном фартуке, и результаты были ошеломляющими.

Эти кухонные розетки легко найти, а на сатинированных металлических крышках не останутся видимые отпечатки пальцев, как на блестящих тарелках.

Металлическая никелированная отделка

Pass & Seymour идеально сочетается с этими гранитными столешницами и гармонирует с теплыми серыми шкафами.

Эти гламурные металлические никелевые выключатели и розетки подходят не только для роскошных домов.

Вы можете создать высококлассную атмосферу в небольшой дамской комнате, официальной столовой или серебряной спальне.

Магазинные безвинтовые никелевые накладки


Как выбрать правильный никелевый диммер

В зависимости от того, хотите ли вы приглушить свет в одном месте или в двух, будет зависеть, какой диммер вам подойдет.



Для электронного освещения низкого напряжения (ELV) и механического освещения низкого напряжения (MLV) универсальный диммер ELV MLV является правильным переключателем. Он может быть однополюсным или трехполюсным.


Нужны никелевые тумблеры?

Ищете никелевые тумблеры или дуплексные розетки? Эта новая специальная отделка переключателей доступна только на современных клавишных переключателях и блочных розетках. Все устройства подходят к одному и тому же отверстию в пластине, что позволяет легко найти нужный размер и конфигурацию пластины переключателя.Вам понравится красивый, единообразный вид этих устройств в современном стиле. Просто замените устаревшие устройства на новые.

Альтернатива никелю — серый, если вам нужны обычные тумблеры или дуплексные вилки.


Требуется подключение к телефону или кабелю?


Заинтересованы в никелевых переключателях, но не уверены, с какими накладками их сочетать? Просмотрите изображения, чтобы увидеть, как они выглядят с различными вариантами отделки пластины переключателя.

Для точного совпадения отделки приобретите металлическую никелевую крышку.Всего 6 размеров.

Обратите внимание, что пластины с металлическим никелевым покрытием доступны только с коромыслами (1-6 групп), они пластиковые, безвинтовые и немного больше стандартных крышек.

Для большего количества вариантов конфигурации, подумайте о выборе другой отделки, сочетающейся с никелем.


Для домов, которые хотят добавить немного гламура с помощью металлических красок, мерцающие никелевые переключатели света станут идеальным завершающим штрихом. Средне-серый тон и элегантная металлическая отделка делают эти устройства прекрасным сочетанием с темно-бронзовыми пластинами переключателей Кайла.


Нейзильбер также может сочетаться с пластинами переключателей из нержавеющей стали на роскошных кухнях. Выбирайте из более чем 300 размеров и конфигураций, включая стандартные, негабаритные, узкие, глубокие, короткие и другие.

Пластины из нержавеющей стали имеют приятную матовую текстуру, что делает их отличным выбором для высококлассных кухонь с приборами из нержавеющей стали.

Замена старых белых переключателей на матовый мельхиор.



Еще один хороший выбор для серых комнат — матовые алюминиевые пластины с никелевыми элементами.Эти пластины имеют холодный серебристый оттенок, но выглядят не так индустриально, как пластины из нержавеющей стали.

Прекрасный выбор для любого помещения, оформленного в оттенках серебра и серого. Невозможно переоценить, насколько эти никелевые устройства меняют спальню или ванную комнату своим замечательным блеском, который трудно заметить на фотографиях, но еще более привлекателен при личной встрече.


Серые настенные панели намного холоднее, чем эти теплые никелевые переключатели, поэтому вы заметите, что они тоже не сочетаются друг с другом, но все равно могут хорошо выглядеть, если вы ищете контраст и имеют широкий спектр серебристых и серых оттенков. ваш декор.


Благодаря полированным хромированным пластинам с отражающей поверхностью они выглядят намного легче, чем никелевые устройства. Они не так хорошо сочетаются друг с другом, как алюминиевые или нержавеющие крышки.


Для контраста в комнате с черным и серебристым декором вы можете добавить к никелевым переключателям гладкие черные крышки переключателей света. Результаты поразительны.

Идеально подходит для эффектных ванных комнат с черными обоями с рисунком или стеной по трафарету «глянец на матовой».Черные пластины будут гармонировать с вашей темной краской, а мерцающие серебряные переключатели будут сочетаться с декоративными элементами в вашей комнате — серебряной и хрустальной люстрой или настенным зеркалом в обрамлении.


Предложения по цвету окраски никелевых переключателей света:

Теплые оттенки серого — лучший выбор для этих переключателей. Вот некоторые отличные цвета краски, которые сочетаются с никелевыми переключателями или прекрасно сочетаются с ними:

  • Behr Kindling
  • Behr Shiitake
  • Behr Nightingale серый
  • Behr Moth серый
  • Behr Fashion серый
  • Behr Натуральный серый
  • Ralph Lauren Ferro Grey металлик краска

Подключение двухпозиционного переключателя


Как подключить двухпозиционный переключатель.Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на 2-позиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе


Базовая двусторонняя цепь — питание на световом индикаторе


Электропитание на коммутаторе — с 2 лампами в серии


Подача питания на свет — с 2-х позиционными переключателями и 2-мя лампами


Питание на свету — с двухпозиционным переключателем и розеткой


Электропитание на выключателе / ​​розетке — с подсветкой



Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

KVM-переключатель | KVM через IP | Dominion KX III

Все доступные модели KX III

8 портов

K609 III-832 08 K608 III -808

Удаленные пользователи
по сети

64 порта

32 порта 08

1 порт

8

KX III-864

KX III-832 08

4

KX III-464

KX III-432

KX III-416

-232

KX III-216

1

KX III-132

9060 9

KX III-116

KX III-108

KX IV-101

  1. Пользователи сети работают одновременно.До 8 пользователей могут просматривать и управлять одним сервером с помощью PC Share®
  2. Все модели имеют двойной источник питания, двойную локальную сеть и поддерживают виртуальные носители и абсолютную синхронизацию мыши.
  3. Для получения дополнительной информации о необходимых модулях CIM см. Руководство по KX III CIM
Схема топологии

На диаграмме ниже Dominion KX III обеспечивает:
Dominion KX III Клиенты KVM-over-IP

32

Medium

Клиент KVM / IP

Технология

KVM-over-IP

Аудио

Смарт-карта

Активный клиент KVM (AKC)

Microsoft.NET Framework

High

Full Virtual Media

Вход-выход

HTML KVM Client (HKC)

HTML HTML

Удаленные / локальные ISO-образы

Выход

Виртуальный KVM-клиент (VKC)

Java-апплет

High

Вход-выход

Пользовательская станция KX III (VKC)

Аппаратное устройство Linux

Наивысший

Выход на виртуальный носитель

Dominion KX III га s три программных клиента KVM-over-IP: AKC, HKC и VKC.Пользователи взаимодействуют с этими клиентами для доступа к удаленным серверам и управления ими. AKC — это полнофункциональный клиент без Java , используемый в Windows. HKC — это наш новый клиент на базе браузера, не содержащий Java, для платформ Linux, iOS и Mac. VKC — это оригинальный полнофункциональный клиент KVM на базе Java для всех платформ.

Пользовательская станция KX III обеспечивает высокопроизводительный доступ KVM-over-IP для вещательных, диспетчерских и студий. Это аппаратное устройство на базе Linux поддерживает два видеосеанса 1080p со скоростью 30 кадров в секунду с задержкой 50 мс.


Как работают пользовательские станции Dominion KX:

Модуль компьютерного интерфейса (CIM) для Dominion KX III

CIM — это «серверный ключ», который соединяет ПК, сервер или рабочую станцию ​​с KX III с помощью кабеля Cat5 / 6. Существует несколько типов модулей CIM для поддержки различных типов компьютерных портов (USB, PS / 2, VGA, HDMI, DVI, DisplayPort, последовательный) и для выполнения таких функций, как виртуальные носители. Используйте приведенную ниже таблицу, чтобы найти соответствующий CIM. Для получения более подробной информации обратитесь к Руководству по KX III CIM.

DP-DVR

DP


09

Деталь #

Последовательный

DVI

DisplayPort

HDMI VGA

Virtual
Media

Абсолютная
Мышь

Smart
Card


08

D2CIM-DVUSB-DVI 04 9609 9609

04 09

D2CIM-DVUSB

D2CIM-VUSB-USBC

04 9609

09

D2CIM-VUSB

04

04

03

DCIM-PS2

9060 603

P2CIM-SER

Настоящий последовательный доступ с модулями последовательного доступа Dominion (DSAM)

С новыми модулями последовательного доступа Dominion (DSAM) пользователи могут подключаться к 8 последовательным устройствам с последовательным доступом без Java.2- и 4-портовые модули DSAM подключаются к USB-портам коммутатора KX III. Они обеспечивают «настоящий последовательный доступ» с возможностью копирования и вставки до 8 одновременных подключений к последовательным устройствам, таким как коммутаторы LAN, маршрутизаторы и серверы Linux / Unix.
Централизованный доступ и управление CommandCenter

Устройства Dominion KVM и Serial, включая SX II, KX III, KSX II и KX2-101-V2, интегрируются с CommandCenter Secure Gateway от Raritan. С помощью системы управления CommandCenter администраторы могут управлять несколькими устройствами Raritan.Пользователи могут получить доступ к сотням или тысячам компьютеров и сетевых устройств из единой интегрированной системы через ПК, ноутбук или пользовательскую станцию ​​KX III. Если у вас пять или более устройств Raritan, вам следует рассмотреть возможность централизованного управления и доступа через CommandCenter.

CommandCenter также обеспечивает удаленное управление питанием, доступ к виртуальным машинам VMware и поддержку решений внутриполосного доступа, таких как RDP, VNC, SSH и сервисные процессоры от ведущих производителей компьютеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
