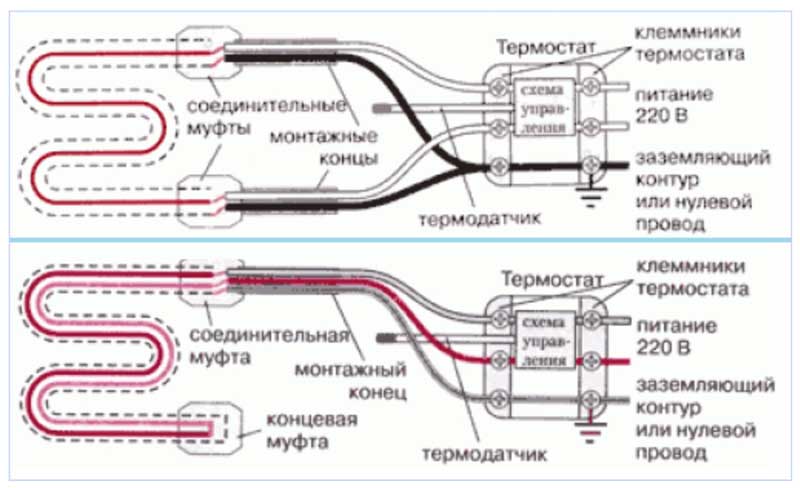

Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений

Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Нагревательные кабели делятся на несколько видов:

Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
По водосточным трубам: прокладка двух линий кабеля мощностью по
20 Вт на метр
В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

Труба не должна иметь повреждений
Установка на окрашенную трубу допустима только после полного высыхания краски
Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Существует несколько способов монтажа кабельной обогревающей сети:

Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут

Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

Сравните цены и выберите лучшие условия
Отклики только от заинтересованных специалистов
Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей
ждут ваших заказов!

схема подключения и укладки, технология

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

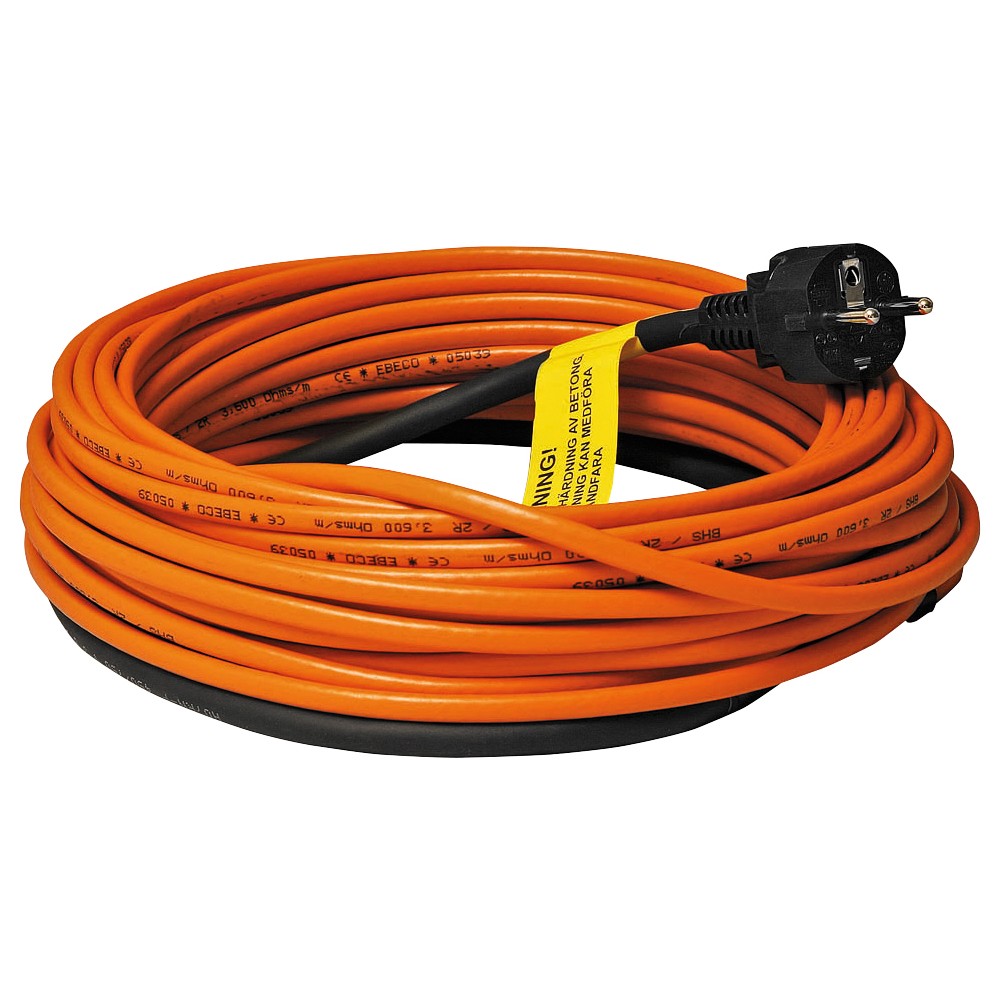

Разновидности и особенности кабелей КДБС и ВЕТ

Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

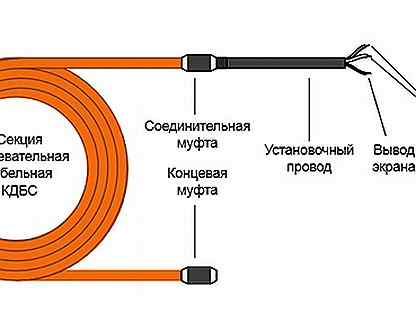

Основные элементы конструкции кабеля обогревочного

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.

С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.

д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

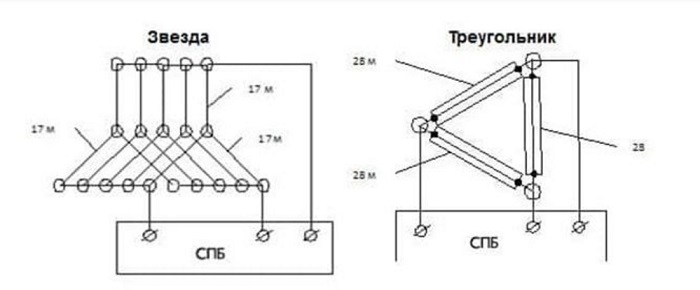

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).

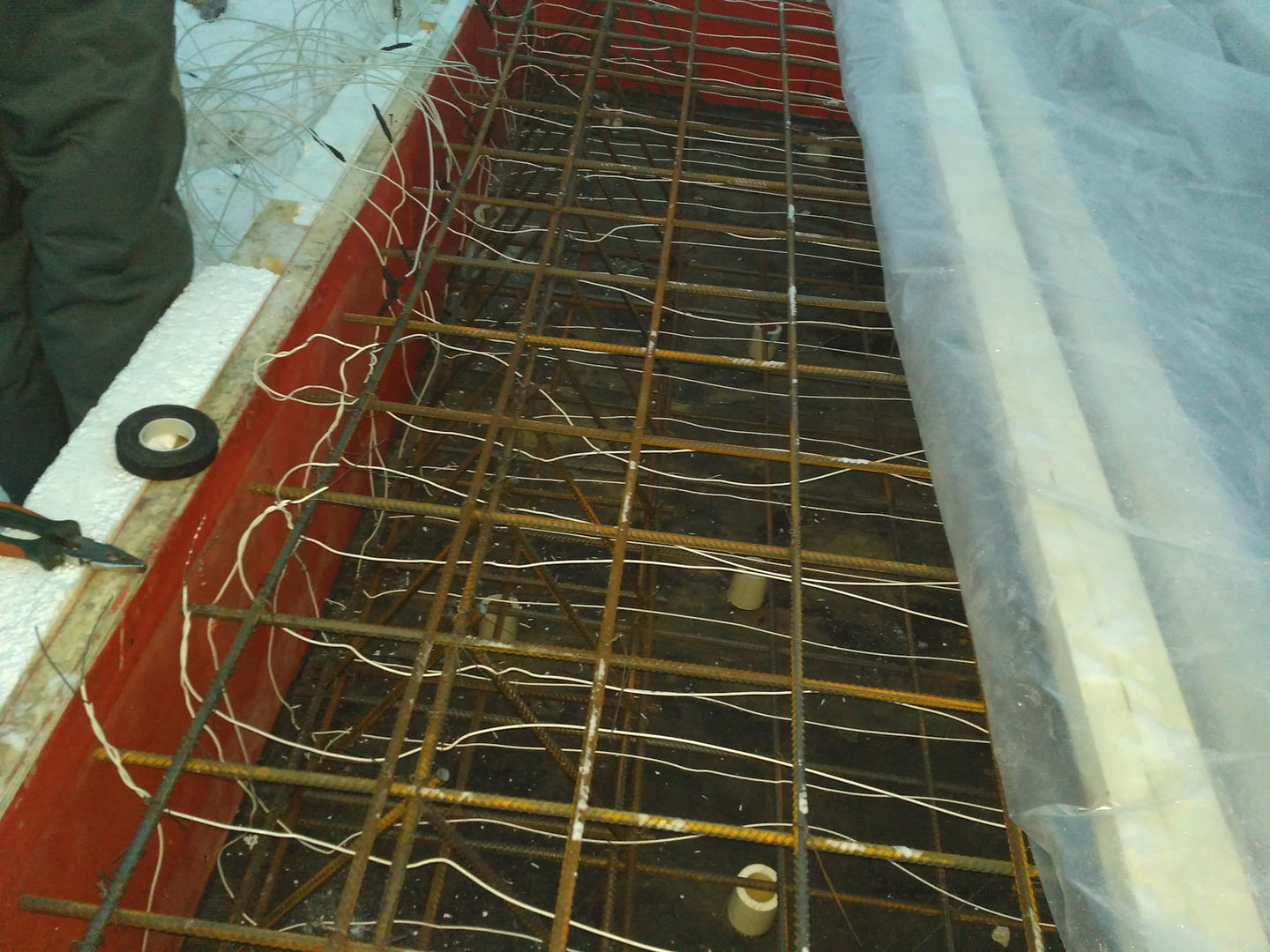

Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

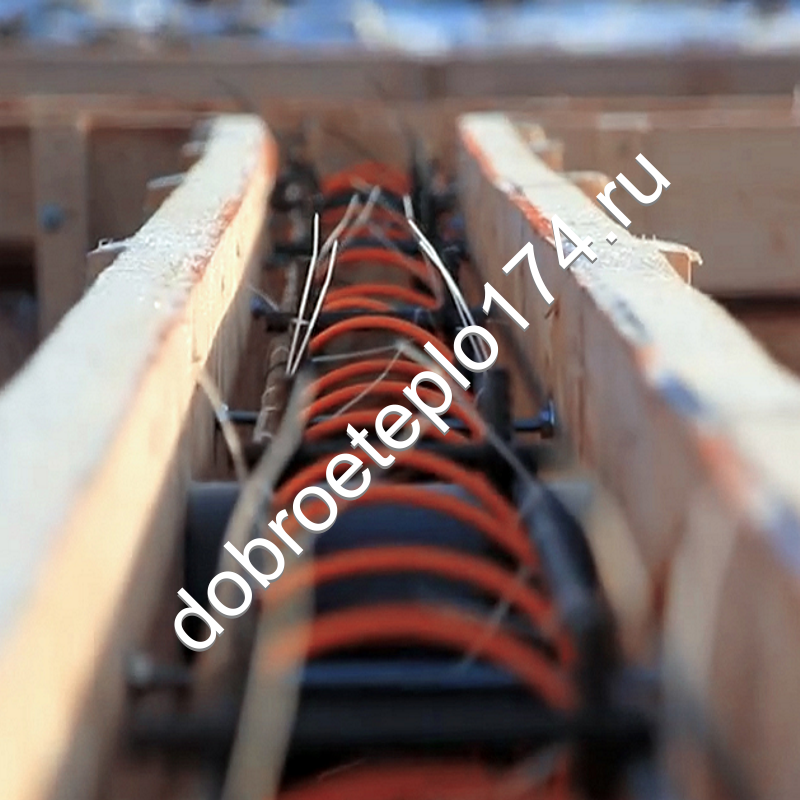

Монтаж секционного обогревочного кабеля

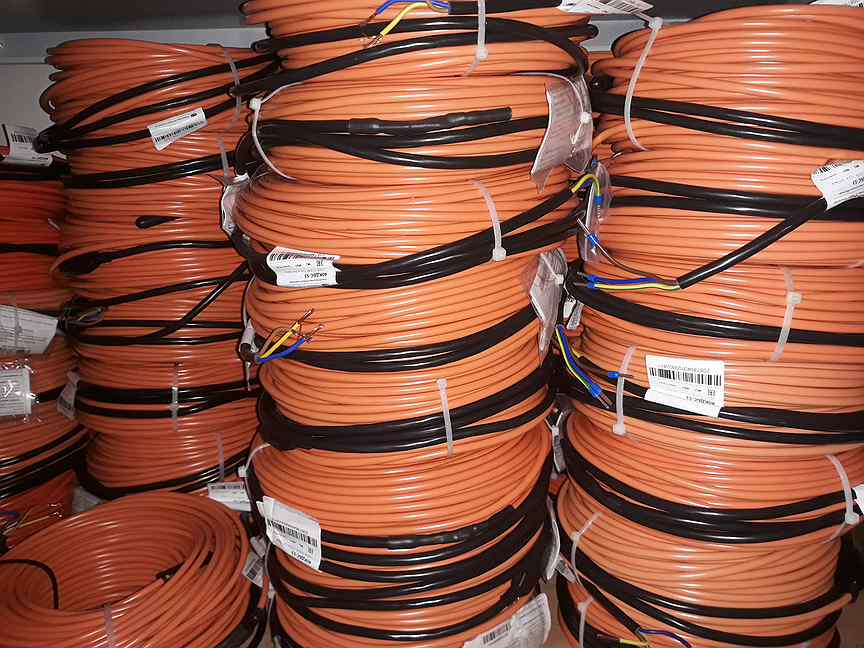

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м²площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Инструкция по монтажу нагревательного (греющего) кабеля на трубу

Инструкция по монтажу нагревательного ( греющего) кабеля на трубу

Монтаж нагревательного ( греющего) кабеля на трубопроводе:

Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля.
От качества монтажа во многом зависит эффективность и работоспособность системы.

1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины.

2. Установите нагревательный ( греющий) кабель на трубу:

Либо вдоль трубы

Либо используя намотку по спирали

Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки.

Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

Внимание:

Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

Таблица 1 ( для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
Трубопровод обязательно должен быть теплоизолирован.
В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Провод пнсв: особенности и характеристики

Провод типа ПНСВ

Провод для прогрева бетона ПНСВ получил широкое распространение в строительстве. В отличие от других проводов его основное назначение не передача электрической энергии, а нагрев участков бетона в которые он укладывается. Преимущественно его используют во время строительства в зимнее время, но иногда его применяют в качестве системы теплых полов. Но давайте обо всем по порядку.

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.
Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Обратите внимание! Для изготовления провода может применяться сталь двух видов – оцинкованная или не оцинкованная. Первый вариант позволяет защитить провод от коррозии, но как вы понимаете цена такого изделия несколько выше. Хотя разница в цене не столь существенна.

Конструкция провода ПНСВ

Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм². Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм². Но на рынке можно встретить модели до 6 мм².

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм² она может составлять 1 мм.

Характеристики проводов ПНСВ

Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель.

Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм² имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.
На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Обратите внимание! Провода ПНСВ и ПВ1 или любой другой обычный провод должны соединяться непосредственно в бетоне. Особых требований к качеству соединения не предъявляют, это должно быть любое качественное соединение, соответствующее правилам ПУЭ и способное обеспечить должную влагозащищенность.

Вывод

ПНСВ провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Главной трудностью является расчет необходимой длины и выбор схемы подключения. Но незначительные ошибки на данной стадии вполне возможно компенсировать за счет изменения рабочего напряжения провода. Исходя из всего этого провод типа ПНСВ вполне возможно рекомендовать для применения.

Применение прогревочного провода ПНСВ

Заказать аренду

Основной конструктивной задачей провода ПНСВ является нагревание его по всей длине под воздействием электрического тока. Надежность конструкции и простота в эксплуатации позволили нагревательному проводу ПНСВ стать популярной и востребованной моделью. Сферы его применения очень широки. Это и прогрев водо- и нефтепроводов, газовых систем. Но нас интересует прогрев бетона проводом ПНСВ.

Использование провода ПНСВ в технологии прогрева бетона позволяет равномерно прогреть бетонный монолит по всему его объему, что крайне важно при заливке раствора в зимнее время при низких и отрицательных температурах.

Укладка кабеля происходит в опалубочное пространство до заливки бетонного раствора по принципу «змейки» и напоминает создание теплых электрических полов. При подключении провода к переменному току, рабочее напряжение сети составляет 380вольт. При использовании питания постоянного тока, мощность увеличивается до 1000В.

Спецификация провода ПНСВ

В основе провода и главным его нагревательным элементом является стальная жила 1 – 1,4мм в диаметре. Жила дополнительно оцинковывается для антикоррозийной защиты. Изоляционный слой изготавливается из ПВХ и полностью защищает жилу от внешних воздействий и механических повреждений.

Срок эксплуатации, гарантированный производителем, составляет 16 лет с даты производства. Температура окружающего воздуха, допустимая при монтажных работах с кабелем: от -15 до +50 градусов.

Защитная оплетка провода абсолютно герметична и позволяет применять провод при природных осадках, щелочных растворах до 30% и воде с соляными растворами до 20%. Главным условием укладки провода, согласно рекомендациям производителей, является то, что провода не должны соприкасаться между собой. В этом случае, произойдет перегрев и разрушение внешней изоляции. Предельно допустимый радиус искривления провода составляет 25мм. Минимальное расстояние между проводами для равномерного и безопасного прогрева бетонной массы не должно быть меньше 150мм.

Способы подключения и использования провода ПНСВ

Существует два метода прогрева бетона кабелем ПНСВ. Длительный прогрев бетона с пониженной средней температурой. И кратковременный прогрев с плавным повышение температуры и повторным цикличным включением через заданный интервал.

Конструктивно, провод ПНСВ по всей своей длине представляет собой нагревательный элемент, что требует его подключения к трансформатору для прогрева бетона по типу «холодный конец», т.е. к концам провода подсоединяется обычный провод для подключения, который не должен быть погружен в бетон. Стыковка проводов происходит с помощью вспомогательных аксессуаров, поставляемых производителем.

Есть совет для увеличения эффекта теплоотдачи в процессе использования ПНСВ. Во время закладки провода в опалубку, провод следует обмотать зеркальным отражающим материалом.

Технические показатели провода ПНСВ

Расстояние нагревательной части при 220 В, м	80	110	140
Длина провода в бухте, м	1000	1000	1000
Диаметр провода с оплеткой, мм	3,1	3,3	3,6
Диаметр стальной жилы, мм	1,0	1,2	1,4
Вес (расчетный) 1 км провода, кг	18,0	19,0	20,0
Максимальное значение мощности нагревательной части, Вт/м	20	20	20
Изоляционное сопротивление, МОм•км	1	1	1
Сопротивление при постоянном токе, Ом/м	0,22	0,12	0,11

Монтаж прогревочного провода и его типы Новакабель

Одной из технологий, используемых при строительстве для создания необходимых температурных условий, является применение специального провода для прогрева. Бетон полностью затвердевает и набирает полную прочность через 28 дней, а при минусовой температуре этот процесс усложняется.

Бетонная смесь твердеет медленнее, а вода в ее составе превращается в лед, что в результате отражается на прочности постройки. С целью поддержания необходимого температурного режима используется один из востребованных вариантов – монтаж прогревочного провода.

Типы прогревочных проводов

Для прогрева бетона используется несколько разновидностей прогревочного провода. Он укладывается перед заливкой, не меняет структуру раствора, смесь не пузырится и не трескается. Бетонная смесь твердеет быстрее, так как провод подключается напрямую к трансформатору или к сети, после чего происходит ее прогрев.

КДБС – один из видов прогревочного провода (двухжильный провод в секциях). Является очень удобным вариантом для прогрева бетона, так как монтируется просто и его не нужно подрезать. Такой тип провода подключается к сети 220 В, его не нужно подключать к отдельному трансформатору, что упрощает использование. Одним из минусов провода является высокая стоимость, а после заливки бетона провод не демонтируется.
ВЕТ – провод двухжильный, разработан в соответствии с финскими технологиями. Имеет ряд преимуществ, не требует подключения к трансформатору и при использовании экономичный. На 1 кв.м. бетона требуется до 25 м провода.
Чаще всего используется для прогрева бетона одножильный провод ПНСВ. Он имеет стальную жилу и виниловую изоляцию. Стоимость изделия низкая, но для работы потребуется его подключить к трансформатору. После окончательного затвердения бетонной смеси провод можно использовать повторно (в качестве подогрева лестниц или для создания системы теплого пола).

Провод ПНСВ

Провод ПНСВ используется для обогрева полов, стен и различных объектов нефтяной и газовой промышленности. Кабель закрепляется по определенной технологии, касание не допускается.

Заказать

Одним из востребованных типов прогревочного провода является провод ПНСВ, так как он расходует небольшое количество электроэнергии. Одним из основных минусов является только то, что при расчетах сложно рассчитать длину провода.

Назначение

Прогревочный провод предназначен для монтажа в бетонную смесь при создании сооружений и монолитных конструкций с целью поддержания нужного температурного режима в процессе твердения бетона. С его помощью получается создать благоприятные условия, что в конечном результате влияет на прочность и долговечность конструкции, ее сопротивление на проникновение воды.

Применение

Прогревочный провод применяется при строительстве, помогает прекратить реакцию гидратации цемента. Зимой сложно обойтись без подогрева цемента, и чтобы выдержать необходимые технические условия, поэтому используется один из доступных и удобных вариантов провода в таких случаях:

если монолит или опалубка не обеспечены достаточной теплоизоляцией;
монолит невозможно равномерно прогреть или он является слишком массивным;
температура воздуха достигает низких показателей, при которых происходит замерзание смеси.

Кабель КДБС

Кабель КДБС используемый в качестве отдельных отрезков, специально создан для прогрева наливного бетона. Именно благодаря использованию этого электронагревательного элемента строительство с использованием высыхающих бетонных смесей возможно, в том числе и в зимнее время.

Заказать

Характеристики

Самый востребованный провод ПНСВ для прогрева бетона имеет диаметр от 1,2 до 3 мм, стальную жилу диаметром от 0,6 до 4 мм. Он может быть покрыт оцинковкой с целью уменьшения действия агрессивных веществ в растворе на поверхность провода. Термоустойчивая изоляция изготавливается из поливинилхлорида или полиэстера. Благодаря этим свойствам на работоспособность провода не влияют перегибы, агрессивные среды и механические воздействия.

Провод ПНСВ имеет высокое удельное сопротивление 0,15 Ом/м, способен поддерживать работоспособность при температуре воздуха от +50 до -60 градусов. Но, монтаж прогревочного провода ПНСВ должен осуществляться при температуре не ниже -15 градусов.

Через алюминиевый провод АПВ провод подключается к холодным концам и к трансформатору. Провод ПНСВ при условии произведения точных расчетов можно подключать к сети 220В, но при этом его длина не должна превышать 120 м.

Провод ВЕТ имеет рабочее напряжение 220-230 В, сопротивление изоляционного слоя составляет 103 Мом/м. Рекомендованный радиус изгиба – 25 мм, линейная мощность может быть разная, в зависимости от модели и длины изделия.

Провод КДБС имеет рабочее напряжение 220-240 В, сопротивление изоляционного слоя такое же, как у провода ВЕТ, 103 Мом/м, линейная мощность – Вт/м, а номинальный радиус изгиба – 35 мм.

Любой из типов провода имеет одинаковый принцип действия: после подачи напряжения происходит нагрев провода, за счет чего прогревается бетонная смесь. При условии использования провода ПНСВ потребуется наличие понижающего трансформатора, так как для нагрева рекомендуемое напряжение не должно быть выше 70 В.

Как подключить провод пнсв

Зачем нужен прогрев бетона?

Виды нагревательных проводов и кабелей

Таблица основных параметров проводов ПНСВ и ПНСП

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т. д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

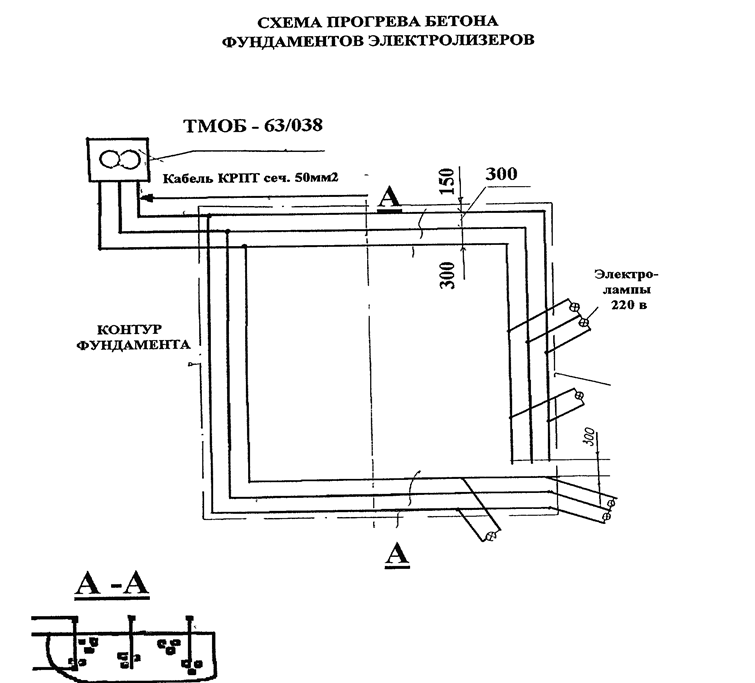

Технология прогрева с использованием ПНСВ

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Подключение ПНСВ к сварочному аппарату

Плюсы и минусы ПНСВ

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Монтаж секционного обогревочного кабеля

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

В качестве заключения.

Укладка бетонного раствора при минусовой температуре требует специальных мероприятий, предупреждающих замерзание воды. Это приведет к потере прочности, уменьшит надежность возводимого сооружения. Существует много технологий поддержания постоянной температуры компонентов смеси. Эффективным способом, обеспечивающим нормальное затвердевание, является применение специально созданного нагревательного провода ПНСВ. Интересен вопрос бытового применения. Рассмотрены основные параметры, характеристики, практические вопросы.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

Монолита, армированного бетона на строительстве промышленных объектов;
Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

Показатель	Значение
Эксплуатационная температура среды, °C	-60 ÷ +50
Температура рабочего разогрева, °C, максимально	80
Монтаж проводится при температуре выше, °C.	-15
Сопротивление изоляции провода длиной 1 км, больше, мОм:	1
Толщина изоляции, мм	0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр	20
Срок эксплуатации, лет	16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

Изгибание производится с радиусом, величина которого меньше пяти диаметров;
Не допускается пересечения под любым углом или касания в прогреваемом объеме;
Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметров	Номинальный диаметр проволок, мм
1	1.1	1.2	1.3	1.4
Конструктивные:
Наружный диаметр (размеры), мм	2.6	2. 7	2.8	2.9	3
Расчетная масса длины1 км, кг	18	18.5	19	19.5	20
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом	0.22	0.18	0.15	0.13	0.11
Длина нагревательной секции, (для 220 В, м	80	95	110	125	140

Схема подключения, оборудование для подогрева

Подогрев залитого бетона, проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

Характеристика	Величина
Номинальная мощность, кВА	80
Напряжение питание питания, три фазы, В	380
Напряжения ступеней переключения стороны нагрузки (СН), В	55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А	520
Ток на СН режимов 75, 85, 95 А	471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещения	Мощность Вт/м 2
Нежилые	110÷120
Жилые	110÷130
Сантехнические	120÷150
Неотапливаемая лоджия	180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м 2 .

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м 2 , имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м 2 , Вт: 10*120=1200;
Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

60 метров провода ПНСВ 1,2;
Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней;

Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
Все размеченные «Холодные концы» после укладки должны находиться у одного края;

Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;

Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.

Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

После полного высыхания использование подогрева полов или стен не представляет опасности.

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

не обеспечена достаточная теплоизоляция монолита и опалубки;
монолит слишком массивен, что затрудняет его равномерный прогрев;
низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:

Удельное сопротивление составляет 0,15 Ом/м;
Стабильная работа в температурном диапазоне от -60°C до +50°C;
На 1 кубометр бетона расходуется до 60 м провода;
Возможность применения до температур до -25°C;
Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

«>

Зачистка, заделка, сращивание и герметизация кабелей с обогревом

Опубликовано 2 сентября 2016 г.

Решения по обогреву

Крис Доддс: расчетное время считывания 8 минут

Обогрев

T&D, Специалисты по обогреву

Этот видео-блог мастер-класса продемонстрирует, как снимать изоляцию, заделывать, уплотнять, соединять и герметизировать кабели обогрева для защиты трубопроводов от замерзания или поддержания температуры в безопасных, промышленных и опасных отраслях.

Компания T&D, работающая совместно с Eltherm , подготовила следующий видеопост для информирования и повышения уровня качества монтажа кабелей и систем обогрева.

Eltherm — мировой лидер в производстве систем электрообогрева.

Видео 1: Концевая заделка и уплотнение кабелей для кабелей обогрева Eltherm (ELSR-N-BO)

Перед зачисткой и подготовкой кабелей обогрева важно выполнить быструю проверку инструмента и обеспечить правильное снятие изоляции с кабеля а также инструменты для обжима, позволяющие разрезать и снимать оболочку и изоляцию кабеля обогрева.

Инженер по электрообогреву должен внимательно рассмотреть вопрос об обработке оплетки кабеля, чтобы обеспечить безопасное и надежное заделку луженой медной оплетки перед установкой кабельного сальника обогрева (M25).

Осторожно : Не повреждайте медные шины. Видео демонстрирует важность термоусадки изоляционных рукавов без подгорания или перегрева кабелей обогрева. В видео рассказывается о кабельных вводах греющих кабелей в распределительные коробки для подключения питания к системе обогрева.

Примечание — «Холодные» кабельные вводы и соединительные комплекты доступны для систем обогрева, устанавливаемых во взрывоопасных зонах с потенциально взрывоопасной атмосферой, где «горячая обработка» запрещена.

Видео 2: Концевая заделка кабелей электрообогрева Eltherm (ELSR-N-BO)

После того, как кабели электрообогрева установлены непосредственно на трубопровод, чтобы обеспечить защиту от замерзания или поддержание температуры технологического процесса, необходимо предотвращать попадание влаги на оголенный конец нагревательного кабеля и избегать возможных коротких замыканий.

Здесь инженер по электрообогреву показывает важность отрезания одиночной кабельной шины без повреждения изоляции отдельных шин. Затем нагревательные кабели просто заделываются с помощью изоляционной муфты вставного типа.

Видео 3: Сращивание (соединение) кабелей обогрева Eltherm (ELSR-N-AO)

В следующем видео подробно описывается процедура сращивания (соединения) кабелей обогрева. Часто системы обогрева требуют изменения маршрута или удлинения кабеля в рамках проектов обновления, изменения направления или модернизации трубопроводов.

На видео показаны этапы подготовки кабеля обогрева перед установкой термоусадочных изоляционных трубок. Чтобы не вносить потенциальные повреждения кабеля в систему обогрева, важно правильно соединить кабели.

Саморегулирующийся обогреватель

Как это работает?

Саморегулирующиеся кабели электрообогрева используют два параллельных провода шины, которые переносят электричество, но не выделяют тепло. Полупроводящий полимер покрывает два провода шины.

По мере того, как полимерный элемент нагревается, он пропускает меньший ток из-за изменения сопротивления. Кабели электрообогрева с разной выходной мощностью производятся за счет изменения количества углерода, используемого для изготовления кабеля.

Внутренняя оболочка отделяет провода шины от оплетки заземления. Обычно применяется внешняя оболочка, особенно для кабелей, используемых в суровых промышленных условиях или там, где они могут подвергаться воздействию химикатов.

Саморегулирующиеся кабели обогрева можно отрезать до нужной длины в полевых условиях, и они никогда не будут перегреваться. Все саморегулирующиеся нагревательные кабели имеют максимальную температуру воздействия.

Если кабели подвергаются воздействию температур выше этого уровня, они могут выйти из строя и не подлежат ремонту. Благодаря достижениям в области технологий теперь доступны кабели с температурой воздействия, приближающейся к 200 ° C.

Защита от замерзания труб, поддержание температуры технологических труб, обогрев резервуаров и барабанов, таяние снега на кровле / водостоке и очистка снега и льда для обогрева рампы.

Системы обогрева стальных и медных труб для защиты от замерзания

Защита стальных и медных труб от замерзания является одним из наиболее распространенных применений кабелей для обогрева. При низких температурах окружающей среды трубопроводы могут замерзнуть, а затем разорваться.

Трубы малого диаметра замерзнут за считанные часы, особенно при минусовых температурах. Поэтому очень важно указать правильный силовой нагревательный кабель, а также теплоизоляцию правильного размера.

Как показывает практика, греющий кабель мощностью 10 Вт на метр считается достаточным для стальных и медных труб диаметром менее 100 мм. Тем не менее, это основано на минимальной температуре окружающей среды -10 ° C. Прошлой зимой в некоторых частях Великобритании были зарегистрированы низкие температуры до -20 ° C, и это необходимо учитывать при разработке системы обогрева для защиты от замерзания.

Для определения правильных требований к отоплению для любой системы защиты от замерзания необходимо выполнить расчеты потерь тепла.

Теплообогрев: кабели для защиты от замерзания труб, расположенных в безопасной и опасной зонах 1 и 2.

Защита от замерзания Теплообогрев для пластиковых труб

Защита от замерзания для пластиковых труб

При использовании следует учитывать дополнительные соображения электрообогрев для защиты пластиковых труб от замерзания. В отличие от металлических труб передача тепла происходит за счет тепловых свойств пластика.

Кроме того, пользователи также должны знать о возможной миграции химических веществ с трассирующего кабеля на пластиковую трубу и наоборот.

Чтобы решить обе проблемы, перед установкой кабеля обогрева на трубу следует прикрепить слой алюминиевой ленты. Это создает барьер между кабелем и трубой, а также способствует передаче тепла и рассеиванию поверхностного нагрева от кабеля к трубе.

Необходимо произвести расчеты, чтобы убедиться, что выбран правильный выходной кабель питания.

Например, нагревательный кабель мощностью 10 Вт на метр может обеспечить адекватную защиту от замерзания для 100-миллиметровой металлической трубы, но не для 100-миллиметровой пластиковой трубы.

Спирание кабеля обогрева на пластиковых трубах увеличивает соотношение в / м или, в качестве альтернативы, можно использовать кабель большей мощности. Также необходимо учитывать максимальную температуру поверхности любого нагревательного кабеля в случае, если она превышает максимально допустимую температуру пластиковой трубы.

Зима по Великобритании, мороз, снег и лед. Очень низкие температуры. https://t.co/bebdvuGJVV Здесь, чтобы помочь. pic.twitter.com/KtmLVaHyvX
— Met Office (@metoffice) 15 января 2016 г.

Как установить обогреватель

Установка кабелей обогрева для защиты от замерзания в трубы для предотвращения замерзания является простой задачей при условии, что продумана конструкция системы.

После выбора компонентов системы можно выполнять следующие процедуры.

1) Определите трубы, которые должны быть защищены от замерзания

2) Найдите наиболее удобное место для размещения термостата защиты от замерзания окружающей среды

3) Присоедините к трубе кабель обогрева для защиты от замерзания убедитесь, что он надежно закреплен (стеклотканевой лентой или кабельными стяжками) на трубе между точками 16–20 часов.

4) Убедитесь, что кабель проложен в виде восьмерки над клапанами и фланцами, чтобы обеспечить легкий доступ для обслуживания.

5) Убедитесь, что вы оставили достаточно кабеля для защиты от замерзания на ответвлениях труб и в точках подключения (рекомендуется 0,5 м) для удобного подключения к распределительной коробке или термостату.

6) После того, как кабель защиты от замерзания будет прикреплен к трубе, установите распределительные коробки для каждого ответвления (при необходимости) и заделайте кабели, как показано в инструкциях. Убедитесь, что каждая длина кабеля защиты от замерзания проходит испытание на сопротивление изоляции, чтобы убедиться, что во время установки не произошло никаких повреждений.

7) Выполните окончательное подключение к термостату защиты от замерзания окружающей среды и, при наличии источника питания, проверьте термостат с помощью спрея для замораживания труб.

Системы электрообогрева и кабели электрообогрева

Кабели обогрева , запасенные и поставленные Thorne & Derrick International , включают в себя электрических нагревательных кабелей для поддержания температуры процесса, защиты труб и резервуаров от замерзания, а также для защиты кровли и желобов. Применения для защиты от обледенения, где требуется удаление снега и льда — кабели и системы доступны для коммерческих, промышленных безопасных зон (безопасные зоны) и для обогрева опасных зон приложений с сертификатом ATEX .

Электрический обогреватель — это кабельная система, используемая для поддержания, повышения температуры и защиты технологических трубопроводов и резервуаров от отрицательных температур и связанного с ними повреждения морозом — кабели обогрева смягчают и противодействуют эффектам холодной погоды в рамках стратегии Winterization для промышленных и обрабатывать приложения при низких (минусовых) температурах окружающей среды как на суше, так и на море.

Системы электрообогрева с использованием саморегулирующихся кабелей постоянной мощности и нагревательных кабелей с минеральной изоляцией (MI) доступны для обеспечения оптимальной системы электрического обогрева для вашего применения — мы предоставляем услуги по проектированию систем электрообогрева.

Кабельные системы электрообогрева и электрообогрева Специалисты | Thorne & Derrick

Соединительный нагревательный кабель — Тепловая лента для системы труб

Кабельная система обогрева Tandem-Link поставляется предварительно собранной и готовой к работе с качественными, прочными, влажными штепсельными вилками, сертифицированными NEMA. Tandem-Link — это безопасное и надежное решение для всех металлических и неметаллических типов труб и материалов разных размеров. Это включает, помимо прочего, медь, PEX, полиэтилен, АБС, ПВХ, гальванику, нержавеющую сталь, высокопрочный чугун, резину, винил и многое другое. Даже в тех случаях, когда трубы должны оставаться сухими в течение коротких или продолжительных периодов времени, Tandem-Link никогда не перегреет или не расплавит трубу благодаря передовой технологии саморегулирующегося электронагревателя.

Tandem-Link сертифицирован cCSAus для соответствия и или превышения стандартов Северной Америки и является единственным известным решением для нагревательных кабелей, которые можно соединять друг с другом, обеспечивая гибкость длины на месте без необходимости сращивания и заделки на месте квалифицированным специалистом.Tandem-Link обеспечивает быструю, простую и безопасную защиту труб от замерзания в различных областях применения, как никогда раньше.

Системы Tandem-Link подходят для многих применений, включая строительство в холодную погоду, требующее постоянного или временного нагрева воды или трубопровода для жидкости. При использовании во временном приложении систему Tandem-Link можно просто отключить, свернуть и хранить до тех пор, пока она снова не понадобится для следующего проекта.

Tandem-Link использует уникальные передовые характеристики саморегулирующегося кабеля обогрева.Построенная на основе технологии саморегулирующегося теплового кабеля, система Tandem-Link может эффективно увеличивать тепловыделение и выход энергии в холодных точках, микроскопически расположенных вдоль его длины, и одновременно снижать выход тепла и энергии в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля Tandem-Link, что вызовет опасность плавления и возгорания из-за технологии саморегулирующегося электронагревателя. Tandem-Link дает вам душевное спокойствие, зная, что у вас есть надежная защита от замерзания без риска использования традиционных тепловых лент постоянной мощности.Тандем-Линк стал незаменимым продуктом для горнодобывающих поселков и строительных компаний.

Для дальнейшего повышения энергоэффективности вашей системы нагревательных кабелей Tandem-Link рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла, а термостат позволяет вам регулировать рабочий цикл вашей системы Tandem-Link в зависимости от температуры внешней трубы. Комбинируя изоляцию и термостат, вы можете повысить энергоэффективность на 80%.

Tandem-Link — это система внешнего обогрева, предназначенная для обеспечения постоянной или временной надежной защиты металлических и неметаллических труб от замерзания. Примеры включают, но не ограничиваются;

Существующие водопроводные сети могут быть заморожены
Водопроводы малого диаметра
Трубы и шланги большого диаметра
Все металлические и неметаллические трубы
Канализационные, септические и сточные трубы

Тандем-Линк — это очень универсальный продукт, и поэтому он может использоваться во многих специализированных приложениях.Если вы чувствуете, что у вас есть специальное или уникальное приложение для Tandem-Link, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Сертификаты

Одобрено cCSAus (Канада и США) LR85446
Защита от замерзания Обозначение Использование W Канада
Защита от замерзания Обозначение Установка Тип A США
Wetguard с наружной и внутренней резьбой, сертифицированные для влажных помещений NEMA Type 4 , 4X, 6, 6P

Электрические характеристики

Нагревательный кабель с оболочкой из термопластичного эластомера (TPE)
Нагревательный кабель с саморегулирующимся / проводящим полимером
Системы 120 В — 5 Вт / фут.(15 Вт / м) при 50 ° F (10 ° C) максимальная длина соединения 205 футов (62 м)
Системы 240 В — 5 Вт / фут. (15 Вт / м) при 50 ° F (10 ° C) максимальная длина подключения 410 футов (125 м)
Максимум 3 подключенных кабеля
Модели GFC на 120 В: шнур питания 4 фута (1,2 м) с вилкой GFCI на 27 мА в устройстве
240 В Модели GFC: шнур питания 6 футов (1,8 м) с подключаемым устройством GFCI на 27 мА
Модели CS: 2 фута (0,6 м), провод SJEOOW 14 AWG с разъемом для гидроизоляции Leviton
Все модели на противоположном конце: 2 фута (0. 6 м), 14 AWG SJEOOW с разъемом для гидроизоляции с внутренней резьбой Leviton
Защита цепи GFCI должна применяться на месте в соответствии с электротехническими нормами Канады и США

Другие спецификации

Внешняя защита труб от замерзания
Применимо для труб различного диаметра и для неметаллических и металлических трубопроводов
Нагревательный кабель с оболочкой из термопластичного эластомера (TPE)
Номинальная толщина греющего кабеля 0,25 дюйма (6.4 мм) / ширина 0,425 дюйма (10,8 мм)
Подходит для температур воздействия до 150F (65 ° C)
Произведено в Северной Америке

Рекомендации по измерениям для тандемного соединения

Всегда измеряйте перед заказом, не предположить или оценить требуемую длину.

-Tandem-Link представляет собой усовершенствованную внешнюю, соединяющуюся саморегулирующуюся систему нагревательных кабелей, готовую и поставляемую на заводе в готовой к работе, заранее определенной длине, указанной во время заказа. Благодаря возможности соединения, он позволяет настраивать длину на месте.

-Системы Tandem-Link оцениваются и производятся в стандартной длине с шагом 10 футов (3 м) до 205 футов (62 м) при напряжении 120 В и с шагом 10 футов (3 м) от 10 футов до 410 футов. . (3м — 125м) в 240 вольт.

Важные примечания:

-Максимум 3 систем, соединяемых между собой и / или с максимальной общей длиной в соответствии с используемым напряжением.

-Определить длину Tandem-Link, которая вам необходима для применения, очень просто, так как система Tandem-Link предназначена для прокладки прямо вдоль трубы в большинстве случаев, в зависимости от диаметра трубы и толщины изоляции.В случае сомнений заказывайте дольше, чем ожидалось.

— Для защиты от замерзания труб малого диаметра с внутренним диаметром (ВД) 2 дюйма (51 мм) или меньше часто бывает достаточно одного следа нагревателя; тем не менее, при экстремально низких температурах может потребоваться дополнительная изоляция или нагреватель. Увеличение толщины изоляции также может минимизировать необходимое количество нагревательного кабеля Tandem-Link и значительно повысить эффективность использования энергии.

-Для труб диаметром более 2 дюймов (51 мм) рекомендуется минимум 2 следа нагревательного кабеля, и рекомендуется проконсультироваться со специалистом по применению тепловых линий для обеспечения надлежащих характеристик.

-Если у вас есть какие-либо конкретные вопросы относительно необходимой длины тандемного соединения для ваших параметров, пожалуйста, позвоните напрямую в Heat-Line и поговорите с одним из наших специалистов по применению Heat-Line. Если возможно, подготовьте следующую информацию:

Тип трубы (металлический / неметаллический)
Диаметр трубы
Длина трубы
Минимальная температура окружающей среды
Количество клапанов и / или патрубков, расположенных вдоль трубы
Толщина изоляции (Heat-Line предлагает различные виды изоляции в соответствии с требованиями применения)

Tandem-Link — это продукт по индивидуальному заказу, однако в большинстве случаев он может быть отправлен в течение 3 дней с момента заказа. Пожалуйста, позвоните, чтобы узнать о наличии и времени выполнения заказа.

Входит в систему Tandem-Link:

Заводской саморегулирующийся нагревательный кабель заданной длины заводской готовности

Модели GFC на 120 В: Кабель питания длиной 1,2 м (4 фута) со съемным устройством прерывателя замыкания на землю 27 мА

Модели GFC на 240 В: Кабель питания длиной 6 футов (1,8 м) со съемным устройством размыкателя замыкания на землю 27 мА

Модели CS: 2 футов (0.6 м) Шнур питания SJEOOW 14 AWG с разъемом Wetguard Leviton

Все модели : шнур питания SJEOOW 14 AWG (2 фута) с разъемом Wetguard с внутренней резьбой Leviton на противоположном конце

Простая и лаконичная установка и вспомогательная документация

Tandem-Link Принадлежности: GFC3

НОМЕР ДЕТАЛИ	ОПИСАНИЕ
HLA-120	Вставной термостат 120 В-379 GFC3
Проводной термостат 120/240 В с GFCI (CS)
TIMER-120P	Съемный таймер 120 В (GFC)
TIMER-240P	240V таймер 903
TIMER-CS	Проводной таймер 120/240 В (CS)
MA-10	120/240 В GFCI / ELCI (CS)
INSUL-1. 00	Изоляционная муфта для трубы с внутренним диаметром 1 дюйм (внутренний диаметр 1 5/8 дюйма, длина 6 футов)
INSUL-1.25	Изоляционная муфта для трубы с внутренним диаметром 1 1/4 дюйма (внутренний диаметр 1 7/8 дюйма, 6 футов)
INSUL-2.00	Изоляционная муфта для трубы с внутренним диаметром 2 дюйма (2 5/8 дюйма, длина 6 футов)
INSUL-3.00	Изоляционная муфта для трубы с внутренним диаметром 3 дюйма (3 1 / 2 дюйма, длина 6 футов)
INSUL-4.00	Изоляционная муфта для трубы с внутренним диаметром 4 дюйма (внутренний диаметр 4 1/2 дюйма, длина 6 футов)
HLP-TAPE	Лента для изоляционных рукавов (100 футов)
INSUL-FOIL	Изоляция из алюминиевой пузырьковой фольги (шириной 16 дюймов, продается на ножках)
INSUL-TAPE	Всепогодная лента из алюминиевой фольги (150 футов)
PLD -CG	Защитные ограждения / защитные устройства для кабелей (упаковка по 4, 6 в каждой)

Номера деталей 900 09
Q — В чем разница между Tandem-Link и Paladin?
A — Нет никаких эксплуатационных различий между нагревательным кабелем Tandem-Link и Paladin. Система Tandem-Link может быть соединена с вилкой на одном конце нагревательного кабеля и розеткой на противоположном конце. Система Paladin укомплектована вилкой на одном конце и концевой заглушкой на противоположном конце.
Q — Безопасно ли использование Tandem-Link на пластиковых трубах?
А — Да. Система Tandem-Link одобрена для использования на всех металлических и неметаллических трубах. Усовершенствованная технология саморегулирования, используемая в продукте Tandem-Link, делает его безопасным для пластиковых труб даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубы.
Q — Можно ли закопать Tandem-Link?
А — Да. Нагревательный кабель Tandem-Link можно закапывать в землю; однако концы вилок должны оставаться над землей.
Q — Должен ли я наматывать систему Tandem-Link спиралью вокруг трубы или просто проложить ее прямо вдоль стороны трубы?
A — Так как Tandem-Link обладает исключительными свойствами теплопередачи, его можно просто проложить прямо по трубе без необходимости наклонять или спиралевидно наклонять нагреватель на трубе диаметром 2 дюйма или меньше. Для труб большего диаметра может потребоваться несколько проходов или виток нагревательного кабеля.
Q — Поставляется ли Tandem-Link с термостатом?
A — Нет. Термостат не входит в комплект Tandem-Link, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность. В зависимости от системного применения или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь энергию или увеличить рабочий цикл системы.В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.
Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Tandem-Link?
A — Если у вас есть дополнительный нагреватель, вы можете замкнуть его петлей обратно в трубу или сконцентрировать больше нагревательного кабеля в более открытых участках трубы. При необходимости нагревательный кабель может безопасно перекрываться, поскольку он саморегулируется и не перегревается.
Q — Блок отключается, когда не требуется?
А — No.Саморегулирующиеся нагревательные кабельные системы Tandem-Link увеличивают тепловую мощность при холоде, но, что более важно, снижают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня. Чтобы полностью отключить систему, ее необходимо отключить от сети или установить термостат. Системы марки Heat-Line следует отключать или отключать, когда они не требуются (летние месяцы), и проверять их каждый год перед использованием.
Q — Система на 240 В использует меньше энергии, чем система на 120 В?
A — Нет — Энергоэффективность не имеет ничего общего с указанным напряжением. Мы платим за энергию в ваттах, а не в вольтах. Несколько лет назад термин «более эффективный» применялся к системам на 240 вольт, потому что вы можете увеличить нагрузку или силу тока в цепи на 240 вольт. К сожалению, термин «более эффективный» каким-то образом был неправильно истолкован как означающий более энергоэффективный, что не соответствует действительности.
Q — Сколько энергии потребляет модуль Tandem-Link?
A- Все системы бренда Heat-Line, включая Tandem-Link, используют передовую технологию саморегулирующегося нагревательного кабеля Heat-Line, которая обеспечивает передачу энергии и тепла в холодные области трубы и снижает выход энергии и тепла в области, которые теплые.Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.
Q — Существует ли максимальная длина систем нагревательных кабелей Tandem-Link?
А — Да. Максимальная допустимая длина цепи тандемного соединения составляет:
Максимальная длина цепи 120 В составляет 205 футов. (62 м) И / ИЛИ 3 соединенных кабеля
Максимальная длина цепи 240 В составляет 410 футов (125 м) И / ИЛИ 3 соединенных кабеля
В — Какой тип изоляции следует использовать с системой Tandem-Link?
A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена. Обычным типом изоляции, используемой с нагревательными кабелями Tandem-Link, являются огнестойкие водонепроницаемые изоляционные муфты из пенопласта для труб. Вы также можете применить изоляцию из стекловолокна при условии, что она будет надежно защищена от атмосферных воздействий в зависимости от окружающей среды.
Q — Где я могу купить систему нагревательных кабелей Tandem-Link?
A — Система нагревательных кабелей Tandem-Link производства Heat-Line доступна напрямую через Heat-Line и / или через любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по нашему бесплатному телефону (800) 854-4944.
Q — Должен ли я использовать изоляцию с системой Tandem-Link?
A — При использовании системы Tandem-Link настоятельно рекомендуется использовать изоляцию, особенно если установка находится над землей в окружающем воздухе.Изоляция помогает снизить общие тепловые потери и, следовательно, снижает количество энергии, которое должен потреблять нагревательный кабель Tandem-Link. Это также помогает поддерживать постоянный контакт нагревательного кабеля с трубой.
Саморегулирующийся нагревательный кабель, Производитель кабеля для электрообогрева
Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой разновидность специального нагревательного кабеля, который может самостоятельно регулировать тепловую мощность в соответствии с к перепадам температуры окружающей среды.
В основном используется для защиты от замерзания, вязкости потока, обогрева и технического обслуживания.
Как авторитетный производитель нагревательных кабелей, компания Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.
Сердечник PTC является наиболее важным элементом теплового кабеля.
Хотя в мире существует множество производителей саморегулирующихся тепловых кабелей, только менее десяти из них имеют матричную технологию (также называемую технологией PTC).
Цзяхонг входит в десятку лучших в Китае. Мы единственный производитель, который может разрабатывать и производить матрицу или сердечник PTC на нашем заводе.
Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирование — наиболее характерная особенность этого типа кабеля. Нагревательный элемент — это полимерный проводящий пластик PTC.
Графика: Саморегулирующиеся нагревательные кабели
Температура низкая, сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.
Выходная мощность изменяется в зависимости от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.
График: кривая выходной мощности и температуры окружающей среды
Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева независимо от того, как вы его устанавливаете.
Эта характеристика допускает перекрестную прокладку кабеля и может быть отрезана произвольной длиной, не влияя на выходную мощность на единицу длины.
Вот почему люди любят саморегулирующийся нагревательный кабель — его очень легко спроектировать и установить. Именно эта характеристика делает установку теплового следа очень простой. В жилых и коммерческих помещениях нет необходимости запрашивать специальную электрическую схему электрооборудования.
Однако вы можете получить подробную спецификацию установки для промышленных приложений по запросу.
Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. Конструкция включает
Внутренний проводник из сплава
Нагревательный элемент PTC
Внутренняя изоляция или изоляция PTC
Оплетка для защиты от электромагнитного излучения
Наружная водонепроницаемая рубашка.
Рисунок: Основная структура саморегулирующихся нагревательных кабелей
Саморегулирующийся тепловой кабель Jiahong часто использует луженую медь в качестве внутреннего проводника.
Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.
Каждый саморегулирующийся нагревательный кабель имеет два отрезка параллельных многожильных луженых медных жил.
Каждый многожильный провод состоит из 7 или 19 кусков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.
Внутренняя изоляция обычно изготавливается из тефлонового пластика, устойчивого к высоким температурам, кислотам и щелочам.
При этом обладает стабильными химическими свойствами и длительным сроком службы.
Иногда тефлоновую изоляцию заменяют как внутренней изоляцией из полиэтилена, так и внешней изоляцией LSZH, чтобы снизить стоимость.
Рисунок: тефлоновые материалы, полученные из Кореи и США
Слой оплетки также сделан из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.
Обычно, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.
Для внешней оболочки часто выбирают ПВХ или фторполимер.
Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.
Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературных саморегулирующихся нагревательных кабелях.
Требования к системе электрообогрева различаются в зависимости от конкретных проектных параметров каждого приложения.
Для удовлетворения этих потребностей компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:
Саморегулирующиеся нагревательные кабели для низких температур
Саморегулирующиеся нагревательные кабели для средних температур
Саморегулирующиеся нагревательные кабели для высоких температур
Графика: различные саморегулирующиеся -Регулирующий нагревательный кабель Рабочий эффект
Низкотемпературный саморегулирующийся нагревательный кабель
Он имеет максимальную поддерживаемую температуру 65 градусов Цельсия и максимальную температуру периодического воздействия 85 градусов Цельсия.
Этот вид нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные районы и т. Д.
Например, для обогрева металла малого диаметра, труб из ПВХ, кровли, защиты от обледенения водосточных желобов и небольших промышленных труб. защита от замерзания. Наши обычные модели — SLL, HTLe, HTM и HTR.
Среднетемпературный тепловой след
Он имеет максимальную температуру обслуживания 110 градусов Цельсия и максимальную температуру периодического воздействия 135 градусов Цельсия.
Эти кабели обогрева подходят для больших труб и систем с высокими тепловыми потерями для предотвращения замерзания при поддержании температуры.
Наша обычная модель — HTP.
Рисунок: HTP Нагревательные кабели на складе Jiahong
Высокотемпературный саморегулирующийся нагревательный кабель
Максимальная температура обслуживания составляет 120 градусов Цельсия, а максимальная температура кратковременного воздействия — 200 градусов Цельсия.
Это своего рода саморегулирующийся кабель для обогрева промышленного класса.
Может использоваться в средах с максимальной температурой 150 ^o C. Он водостойкий, антинеорганический, антифрикционный и антиэкструзионный.
Используется в обычных и опасных средах. Наша обычная модель — HTS.
Саморегулирующиеся тепловые ленты Jiahong широко используются для пожаротушения трубопроводов, проектов десульфуризации дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.
С другой стороны, некоторые покупатели называют это нагревательными лентами.
Это не тот нагревательный кабель, о котором мы говорили.
Основное различие между нагревательной лентой и нагревательным кабелем — это диапазон поддерживаемой температуры, которую они могут обеспечить. В общем, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 ^o C до 150 ^o C.
Однако диапазон нагрева нагревательной ленты составляет 350 ^o C-760 ^o C.
Мы производим Jiahong Heating Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группирования проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетильных машин.
С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.
Наш срок поставки теплового кабеля Jiahong составляет всего 25 дней.
В разгар сезона это может быть около 35-40 дней.
Между тем, для некоторых обычных моделей мы можем предварительно произвести их, чтобы обеспечить быструю доставку.
Каждый саморегулирующийся нагревательный кабель Jiahong находится под строгим контролем во время производства.
Jiahong имеет единственную стандартную испытательную лабораторию CSA в Китае.
Лаборатория может предоставить 4 категории, 26 различных тестов, включая тесты проводников, тесты пластмассовых материалов, тесты печатных красок и тесты упаковочных материалов.
Рисунок: Саморегулирующиеся нагревательные кабели Jiahong Рабочая плита
Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. Д.
Более того, электрообогрев Jiahong должен пройти 2 раза, 100% проверки перед отделкой и окончательной упаковкой.
Всего существует 15 тестов, ключевыми из которых являются испытания на сопротивление, сопротивление изоляции и испытания изоляции под высоким напряжением.
Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.
Graphic : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей
Нагревательные кабели для Северной Америки должны соответствовать стандартам UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать требованиям CE, TUV, ATEX, IECEX и EAC. Кроме того, на наши саморегулирующиеся нагревательные кабели предоставляется 10-летняя гарантия.
Саморегулирующийся нагревательный кабель: Полное руководство для импортеров
Глава 1: Саморегулирующиеся нагревательные кабели
Нагревательные кабели специально разработаны для использования как внутри, так и снаружи помещений. Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. Д. Не замерзнут или не перегреются при понижении или повышении температуры.
Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.
Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.
1.1 Что такое саморегулирующиеся нагревательные кабели
Саморегулирующийся или саморегулирующийся нагревательный кабель — это специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности для защиты труб и резервуаров , желоба и сосуды, среди прочего, от замерзания.
В качестве альтернативы, кабели можно также называть кабелями с автоматическим обогревом или нагревательными лентами.
Например; если температура окружающей среды начинает нагреваться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать перепады температуры.
Обратное происходит, когда температура начинает падать; полимерный сердечник кабеля автоматически нагревается для увеличения тепловой мощности.
Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает тепловую мощность. Это позволяет нагревательному кабелю перестать нагреваться и начать охлаждение. Позже мы подробнее рассмотрим, как они работают.
1.2 Структура саморегулирующихся нагревательных кабелей
Как упоминалось ранее, когда температура поверхности повышается, самоограничивающееся волокно / жила нагревательного кабеля расширяется, уменьшая тепловыделение, и наоборот.
Но о каких волокнах / сердцевине идет речь? Давайте разогнем складки и посмотрим, как устроены эти ценные нагревательные кабели.
Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;
Внутренний проводник из сплава
Нагревательный элемент PTC
Внутренняя изоляция
Оплетка для защиты от электромагнитного излучения
Наружная водонепроницаемая куртка
Кроме того, трубка обычно покрыта теплоизоляцией, которая защищает трубу от замерзания и помогает кабель не теряет тепло.
Внутренний проводник из сплава
Первичный внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкую степень термического преобразования.
Саморегулирующиеся кабели используют два параллельных луженых медных провода, каждый из которых состоит из 7 или 19 жил из луженых медных проводов. В результате получаются сплошные медные провода.
Нагревательный элемент PTC
Положительный температурный коэффициент (PTC) или нагревательные элементы с проводящим сердечником представляют собой специальные диски, которые обеспечивают очень высокую теплопередачу в небольшом пространстве.
Нагревательные элементы PTC обеспечивают мощную, безопасную и энергоэффективную передачу тепла. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.
Внутренняя изоляция
Большинство внутренних оберток, которые вы можете найти на самоограничивающихся нагревательных кабелях, сделаны из тефлонового пластика, который является синтетическим материалом, который не реагирует. Он в основном используется в трубопроводах для химически активных и коррозионных химикатов.
Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже фармацевтика.
Внутренняя изоляция нагревательных кабелей выдерживает высокие температуры, кислоту и щелочь.
NB: Некоторые производители стремятся заменить тефлон как внутренней PV изоляцией, так и внешней изоляцией LSZH для снижения затрат.
Анти-электромагнитная радиационная оплетка
Анти-электромагнитная радиационная оплетка также известна как металлическая защитная оплетка. Этот слой также сделан из луженой меди.
Однако плотность оплетки или плетения, используемая для каждого кабеля, зависит от величины тока, проходящего через петлю.
Плетение будет иметь более высокую плотность, если через нее пропускаемый ток, и более низкую плотность, если ток, который, как ожидается, пройдет через нее, будет низким.
Наружная водонепроницаемая куртка
Наружная оболочка может быть сделана из фторполимера или ПВХ.Фторполимерный материал в основном используется в кабелях, работающих с растворителями и кислотами.
ПВХ в основном используется для изготовления труб, электрических кабелей, полов и многих других применений, где он может заменить резину, особенно в высокотемпературных самоограничивающихся нагревательных кабелях.
Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.
1. 3 Преимущества саморегулирующихся нагревательных кабелей
Нагревательные кабели весьма выгодны при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели состоят из встроенного полупроводящего элемента, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.
Вот и другие преимущества, которые можно ожидать от автоматического нагревательного кабеля:
Автоматическое регулирование температуры
Все мы полагаемся на тепловую энергию. Саморегулирующийся нагревательный кабель можно использовать в коммерческих секторах, жилых домах и промышленных предприятиях для снижения или повышения температуры многих приборов.
Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не требуется никаких ручных настроек при изменении температуры. Кабели могут автоматически регулироваться в теплых или холодных условиях.
Например; когда слишком жарко, кабель автоматически снижает тепловыделение и потребляет меньше энергии. Та же методика применяется, когда температура начинает падать; нагревательные кабели регулируются соответствующим образом и увеличивают тепловую мощность.
Температурная безопасность по своей природе
Поскольку нагревательный кабель изготавливается для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.
Например, предприятиям, производящим такие материалы, как чугун или углеродистая сталь, нужны саморегулирующиеся кабели, которые имеют высокую устойчивость к низким температурам, поскольку элементы необходимо быстро нагревать, а затем одновременно быстро охлаждать.
Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к серьезным дефектам и повреждению кабеля. Эта чувствительная металлическая деталь может расширяться при повышении температуры и сжиматься при понижении температуры, чтобы приспособиться к любым изменениям температуры.
Еще одним большим преимуществом является возможность для пользователя отрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств провода.
Как? Что ж, саморегулирующиеся нагревательные кабели состоят из проводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которые не могут быть повреждены при разрезании кабеля.
Нулевая ЭДС (электромагнитное излучение / поля)
Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или создают нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности во всем.
Известно, что ЭМП вызывает такие проблемы, как рак кожи или груди, депрессия, невротические расстройства и многие другие вредные состояния.
Переход на системы с самоограничивающимся нагревательным кабелем будет полезен как для вашего здоровья, так и для окружающей среды.
Контролируемая температура (термостат не требуется)
Саморегулирующийся нагревательный кабель не нуждается в термостате для отслеживания уровней тепла, поскольку он может автоматически контролировать температуру ядра.Как упоминалось ранее, нагревательный кабель может снижать или увеличивать тепловую мощность в зависимости от окружающей среды.
Если он обнаруживает высокие / низкие температуры в определенной области, кабель может автоматически регулироваться без необходимости каждый раз проверять термостат вручную.
Глава 2: Типы саморегулирующихся нагревательных кабелей
Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого приобретаемого вами кабеля зависит от типа полимера, из которого изготовлена жила.
Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить тепловую ленту, не подлежащую ремонту.
Итак, что вы можете сделать, если вам требуется высокая температура нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают разные типы саморегулирующихся нагревательных кабелей с разными настройками температуры.
Доступны четыре типа:
Саморегулирующийся нагревательный кабель для низких температур (LTC)
Саморегулирующийся нагревательный кабель для средних температур (MTC)
Нагревательный кабель для высоких температур (HTC)
Саморегулирующийся саморегулирующийся кабель -регулирующий нагревательный кабель (SHTC)
Несмотря на то, что кабели могут автоматически регулировать количество тепла, которое они производят сами, установлены контроллеры электрообогрева, помогающие оптимизировать производительность системы.
В основном, все доступные варианты зависят от типа отопления, которое вы ищете, и от того, как вы планируете его использовать.
1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
Рис. 6
LTC обеспечивает поддержание температуры процесса до 150 градусов F (65 градусов Цельсия). Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для домашнего использования, например, для домашних водопроводных труб.Кроме того, LTC устойчив к воде и большинству химикатов.
2. Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для использования на открытом воздухе в жилых и коммерческих помещениях, например на проездах и водостоках. MTC несколько жесткие, но обладают отличной гибкостью при намотке на трубы.
3. Высокотемпературный саморегулирующийся нагревательный кабель (HTC)
HTC может поддерживать температуру до 248 градусов F (120 градусов Цельсия).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, таких как коммерческие здания или пешеходные дорожки. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.
4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)
SHTC может выдерживать непрерывное воздействие температуры до 374 градусов F (190 градусов Цельсия) и возможность периодического воздействия до 450 градусов F (232 градуса Цельсия).Они не перегреваются и не перегорают даже при наложении. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.
Глава 3: Принцип работы саморегулирующегося нагревательного кабеля
Токопроводящая жила, также известная как нагревательный элемент PTC, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и передается от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.
Примечание: для того, чтобы это было эффективно, провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.
Как? Тепловая мощность, получаемая от проводящего сердечника, применяется в соответствии с наружной температурой, чтобы поддерживать температуру выдержки выше точки замерзания.
Это означает, что по мере изменения температуры окружающей среды тепловой поток, разница с температурой выдержки и потребление энергии соответственно снижаются.
Проще говоря: в более холодных областях полимерные пути имеют тенденцию расширяться, а количество электрических путей в проводящей сердцевине увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.
С другой стороны, пути сужаются, когда кабель размещается в более теплых местах. Это сжатие увеличивает сопротивление и снижает выходную мощность.
NB: Расширенные полимерные пути выделяют больше тепла, в то время как сжатые полимерные пути приводят к меньшему выделению тепла.
Глава 4: Обычные применения
Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих приложений, включая промышленные, жилые и коммерческие районы, как упоминалось ранее . Кроме того, нагревательные кабели очень экономичны и долговечны.
Например; вы можете использовать саморегулирующиеся нагревательные кабели в местах, где могут замерзать бытовые и коммерческие водопроводные и канализационные трубы, в промышленности, чтобы предотвратить замерзание определенных жидкостей, или даже для полимеризации больших конструкций, таких как яхты, самолеты и многие другие!
4.1 Защита труб от замерзания
Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если окружающая температура упадет ниже 0 ° C. Низкие температуры могут привести к трещинам в резервуарах и каналах для воды, что в конечном итоге будет вам дорого стоить денег на ремонт.
Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем в работе и дорогостоящих повреждений.
Единственный способ предотвратить замерзание приборов при резком падении температуры — это добавить источник энергии в виде тепла.Именно здесь вступают в игру саморегулирующиеся нагревательные кабели.
Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание будет защищено от замерзания водосточных желобов, разрывов водопроводных труб, пожарных труб, труб горячего водоснабжения и замерзания других жилых и коммерческих труб.
Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы сможете избежать повреждения коммуникаций и зданий морозом, поскольку нагревательные кабели защитят все ваши трубы.
Рисунок 8 — Замороженные трубы. Фото: ProTherm Industries
4.2 Таяние снега и льда на открытом воздухе
Ежегодно в больницу поступают тысячи людей из-за травм в результате падений, связанных со снегом / льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

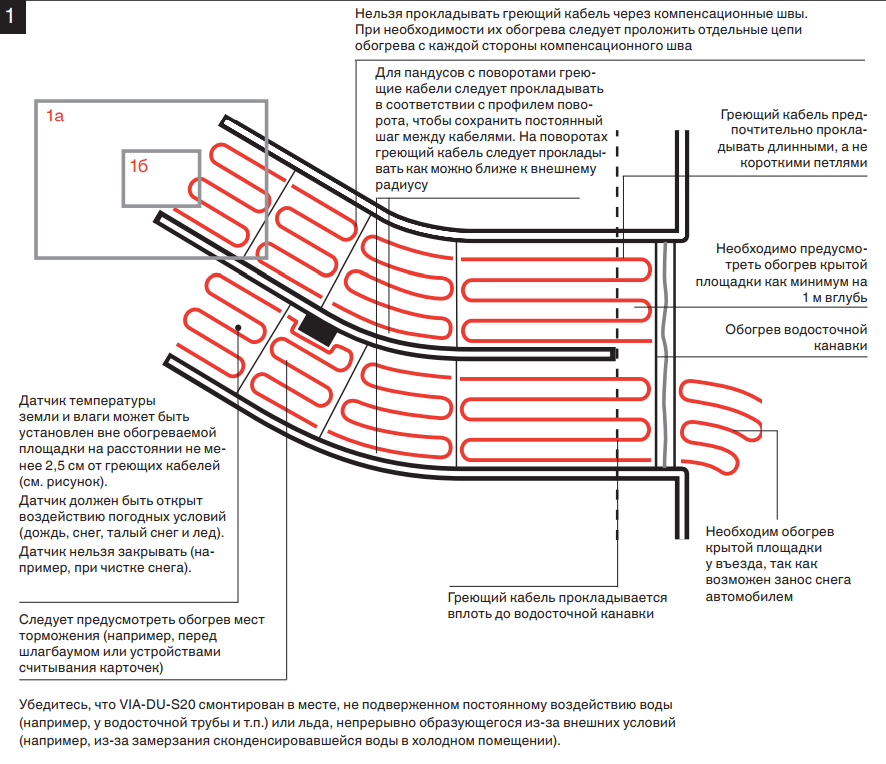

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на дорожках, лестницах и подъездных дорожках.
Рис. 9. Нагревательные кабели прохода. Фото: Warmup
Вы фермер? Эти кабели также можно использовать для того, чтобы ваши животные были сыты круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.
Как? Просто: нагревательные кабели автоматически активируются, когда они обнаруживают образование льда или снега, и автоматически отключаются, когда снег или лед тает.
4.3 Обогрев кровли и желобов
Для вашей кровли и водосточных желобов также можно использовать нагревательные кабели. Саморегулирующиеся нагревательные кабели для вашей крыши и водостоков предотвращают образование комков снега и льда.
Как вы знаете, комки могут быть очень опасными, если они упадут и ударит вас, когда вы идете под ними. Кроме того, комки льда и иней из снега могут повредить ваши крыши, желоба и водосточные трубы.
Следовательно, необходимо установить нагревательные кабели для крыши и водостока.
Примечание: убедитесь, что вы подключаете кабель в областях над краями крыши (карнизами), чтобы предотвратить повторное замерзание талого снега, когда он начнет стекать. в сточные канавы.
Рис. 10. Нагревательные кабели для кровли и водостока. Фото: Warmup
Как кабель работает на вашей крыше и водостоке? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а когда снег или лед тает, он снижает свою выходную мощность.
Вы можете проложить нагревательные кабели прямо в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующиеся нагревательные кабели в вашем доме, позже.
4.4 Контроль вязкости потока (промышленный и химический)
Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту. кислота, и даже моторное масло.
Рисунок 11 — Саморегулирующийся нагревательный кабель для промышленности
Нагревательные кабели могут использоваться в промышленных целях для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели могут нагреваться до 500 градусов по Фаренгейту.
4.5 Контроль и поддержание температуры процесса
Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянного и постоянного тепла. источник. В приложениях с технологической температурой обычно требуется контроль вязкости потока для определенных химикатов и жидкостей, таких как кислоты, жидкое топливо и смазочные материалы, определенные пластмассы, десульфуризация на тепловых электростанциях, CEM (анализ проб дыма), смолы и даже удобрения.
Рисунок 12 — Контроль температуры технологического процесса для промышленности. Фото: Offshore Technology
Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль и поддержание температуры технологического процесса при применении.
Для большинства упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не будут работать. t остыть и заморозить или перегреть.
Примечание: используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного периода.
4.6 Отверждение композитов
Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , создают кабели для отверждения и ремонта композитов.
Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, например, в авиакосмической промышленности (самолеты, реактивные самолеты и т. Д.,), морская (корабли, яхты и т. д.), энергия ветра (например, ветряные турбины) и многие другие типы композитных волоконных конструкций.
В кабелях используется метод горячего склеивания, который можно использовать для отверждения мокрых слоев, пропитывания смолы, препрега и склеивания металла. Вы будете удивлены качественными циклами отверждения, точностью и эффективностью использования нагревательных кабелей для отверждения композитов.
Глава 5: Саморегулирующиеся нагревательные кабели постоянной мощности на электрообогреве
Нагревательные кабели можно разделить на две категории: саморегулирующиеся и постоянные мощности.
Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.
5.1 Электронагреватель: Саморегулирующийся или постоянная мощность
Саморегулирующийся нагревательный кабель работает, автоматически определяя, где температура высокая или низкая, и регулируя ее соответственно, в то время как нагревательный кабель постоянной мощности выдает такое же количество тепла по всей длине шнура независимо от изменений температуры окружающей среды.
Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаружит области, которые не требуют большого количества тепла, и соответственно уменьшит тепло, излучаемое в эти области, или будет выделять больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.
Однако кабель постоянной мощности будет выделять одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.
5.2 Саморегулирующаяся конструкция, плюсы и минусы

Саморегулирующийся нагревательный кабель для работы использует проводящий сердечник. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.
Проще говоря; он увеличивает или уменьшает мощность, необходимую, чтобы не отставать от падения или повышения температуры.
Например, представьте себе шнур, который может увеличить мощность в более холодных местах и опустить ее в более теплых областях вдоль провода.
Саморегулирующиеся нагревательные кабели отлично подходят для вашего дома, бизнеса или промышленного использования, особенно если у вас постоянные проблемы с сосульками или ледяными образованиями.
Рисунок 13 Самоограничивающийся греющий нагревательный кабель Фото: Нагрев и процесс
Плюсы
Существует контролируемая мощность на метр кабеля
Высокая химическая стойкость
Длительный жизненный цикл
Устойчивость к ультрафиолетовому излучению
Меньше энергии в теплые месяцы
Можно автоматически снизить мощность
Минусы
Кабели не отключаются полностью сами по себе
Провод не может отводить тепло выше заданного уровня температуры
5. 3 Структура постоянной мощности, плюсы и минусы

Кабели постоянной мощности обеспечивают одинаковую мощность по всей длине, а это означает, что по всей длине кабеля будет излучаться тепло.
Т.е. Кабель излучает одинаковую тепловую мощность по всей длине нагревательного кабеля без уменьшения или увеличения тепловой мощности в областях с более высокими или более низкими температурами.
Нагревательные кабели постоянной мощности идеальны для домовладельцев, которые хотят поддерживать свою тепловую мощность.
Плюсы
Односторонний вход питания
Можно накладывать слой без точных измерений, так как вы можете отрезать шнур
Постоянная выходная мощность
Подходит для обогрева труб в опасных зонах
Минусы
Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
Требуется больше электроэнергии
Постоянно необходимо использовать контроллер или термостат
Глава 6: Установка саморегулирующегося нагревательного кабеля
Нагревательные кабели при правильной установке могут свести к минимуму вероятность замерзания воды в лед и возникновение утечки.
Будь то герметизация утечек воды и воздуха в чердачное помещение, дополнительная изоляция в коммерческих зданиях или обеспечение надлежащей вентиляции для ваших некондиционированных помещений, некоторые вещи можно сделать в жилых, коммерческих или промышленных помещениях, чтобы минимизировать и предотвратить повреждения. .
6.1 Профессиональная установка Vs. DIY

Профессиональная установка
Стоимость установки тепловых лент варьируется от одного проекта к другому в зависимости от таких вариаций, как глубина и длина карниза, наклон и высота крыши, желоб конфигурация и общий дизайн системы.
Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному уровню и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.
Сначала мы оцениваем вашу ситуацию и выясняем, как действовать. Профессиональная установка включает в себя тщательный осмотр участка, чтобы сначала определить, является ли нагревательный кабель приемлемым вариантом или нет. Это делается перед началом установки нагревательного кабеля.
Затем профессионал осматривает систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается для проверки завершения всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.
Кабель может быть проложен по спирали вокруг трубы или по прямым линиям трубы. По возможности кабель прикладывают к нагреваемому объекту плашмя.
* Прямая трассировка — Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля в результате наступления на него или падающих предметов.
* Спиральное — в основном используется, когда количество типов кабелей ограничено. Этот метод увеличивает длину установленного нагревательного кабеля на фут трубы.
Кабели должны плотно прилегать к трубе и закрепляться с интервалом 12 дюймов. Дополнительно нагревательные кабели можно прикрепить с помощью стекловолоконной ленты. Пластиковые стяжки также можно использовать, если максимальная температура пластика соответствует требованиям системы или превышает их.
Нагревательный кабель разрезают только после того, как он прикреплен к трубе. Прежде чем приступить к резке, профессионал сначала подтвердит допустимость соединений, выводов и радиаторов (опоры, клапаны и т. Д.).
Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая кабель обогревателя — лучший способ добиться этого — сделать петлю из кабеля.
Использование квалифицированного электрика — самый безопасный способ установить эти кабели, поскольку они обладают знаниями, необходимыми для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям знают о мерах безопасности, необходимых до начала работы, во время и после завершения работы.
Сделай сам
Каким бы заманчивым ни был этот вариант, мы настоятельно не рекомендуем его, потому что любая крошечная ошибка может привести к огромным расходам на ущерб и проблемам безопасности.
Независимо от того, выбираете ли вы профессиональную установку или установку своими руками, перед началом работы следует учесть несколько моментов:
Саморегулирующиеся нагревательные кабели можно использовать только для прокладки труб из пластика или металла.
Всегда проверяйте, чтобы трубка до трассируемой линии была полностью сухой.
Лучше всего защитить греющий кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует затягивать слишком сильно, так как это может привести к серьезным повреждениям.
Не наступайте на эти кабели и не пересекайте провода с транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели следует прокладывать снизу, особенно если они прокладываются в местах, где люди ходят или едут.
Ни в коем случае не обезопасьте себя, ограничивая нагревательный кабель металлическими или металлическими лентами. Используйте алюминиевую ленту, чтобы обеспечить эффективную теплопередачу.
Убедитесь, что поверхность, на которую уложены кабели, чистая и не содержит острых камней, металлов и других предметов.
При хранении кабеля убедитесь, что концы герметизированы, чтобы не допустить попадания влаги, которая в противном случае может повредить кабель.
6.2 Принадлежности (распределительная коробка)
Распределительные коробки используются для закрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и водостоков, проездов и полов.
Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, технического обслуживания горячей воды, а также технического обслуживания систем обогрева пола и проезжей части.
Рисунок 14 — Распределительная коробка. Источник фото: sst iwarm
Проще говоря, распределительные коробки используются для надежного соединения между нагревательными кабелями, шнуром питания и кабелями с холодным вводом.Распределительные коробки могут быть установлены на трубе или стене с использованием различных опорных кронштейнов.
Преимущества и основные характеристики распределительных коробок:
Их можно использовать во взрывоопасных зонах
Они просты в установке и обслуживании — в них используются пружинные клеммы, и они очень просторны внутри.
Распределительные коробки. совместимы с силовыми кабелями поперечного сечения
Коробки для аксессуаров отличаются высокой надежностью
Минимальный набор принадлежностей для установки включает:
* имейте в виду, что эти принадлежности зависят от типа установки: e.грамм. водостоки, проезды и т. д.
Комплекты для подключения питания и концевой заделки
Ленты для крепления кабелей
Термостатический контроль и мониторинг
Глава 7: Крупнейший производитель нагревательных кабелей в Азиатско-Тихоокеанском регионе
Jiahong China уже более 25 лет играет важную роль в производстве нагревательных кабелей. Мы являемся мировым лидером в производстве саморегулирующихся нагревательных кабелей и единственным производителем, который владеет технологиями PTC в Китае.
Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.
Более того, все наши продукты были протестированы и одобрены как европейскими, так и американскими испытательными институтами.
Наши обширные линейки саморегулирующихся нагревательных кабелей подходят для широкого спектра применений и отраслей, включая жилое, коммерческое и промышленное назначение.
Наши кабели для электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паровой провод, ограничение мощности, параллельную постоянную мощность и пучки инструментальных трубок.
Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критических температурах процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и отличной текучести при низких температурах окружающей среды.
Вот полный список нашей серии самоограничивающихся нагревательных кабелей:
Внутрипроводниковый нагревательный кабель
Нагревательный кабель для труб и кровли для жилых помещений
Нагревательный кабель для коммерческих и легких промышленных предприятий
Опасный промышленный нагревательный кабель 100 ℃
Опасно Промышленный нагревательный кабель 120 ℃
Опасный промышленный нагревательный кабель 190 ℃
Саморегулирующийся нагревательный кабель SLL
Глава 8: Что необходимо учитывать перед покупкой саморегулирующегося нагревательного кабеля
8 . 1: Сертификаты
Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу технических характеристик продукта.
8.2: Опасные зоны
Саморегулирующиеся нагревательные кабели для опасных зон должны быть сертифицированы в соответствии с требованиями действующих стандартов для их типа защиты от потенциально взрывоопасных газов и / или горючей пыли.
Производитель отопления, с которым вы выбираете работу, должен соответствовать требованиям безопасности из:
Стандарт для испытаний, проектирования, установки и обслуживания электрообогрева для промышленного применения
Стандарт для испытаний , Проектирование, установка и обслуживание электрообогрева для коммерческого применения
Национальный электротехнический кодекс Международный электротехнический кодекс серии
И органы по требованиям к электротехнике и безопасности
3: Характеристики нагревательного кабеля
Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения, номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.
* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы меняется в зависимости от температуры поверхности.
Мы разработали таблицу с использованием двух разных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;
9037 9037 9037 9037 9038 9037 9037 9037 9037 9037 9037 Диапазон
208 В Диапазон выходной мощности Длина цепи
0,82 0,96
0,85 0,94
Длина цепи
1.13 1,08
1,12 1,09
1,08 1,11
Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут изменяться при изменении упомянутых выше факторов.
Все нагревательные кабели имеют минимальную температуру установки -40 ° C (-40 ° F). Однако поддержание температуры процесса (защита от замерзания), периодические температуры воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы купить (низкая температура, средняя, высокая или сверхвысокая температура.)
Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм).
Для трубопроводов размеры вашего кабеля должны соответствовать общему количеству нагревательного кабеля, необходимому для длины трубы. Для прямого прокладки греющего кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и концевые уплотнения. Дополнительно добавьте длину нагревательного кабеля на 5–10% для фланцев, колен, колен и т. Д.
Для спиральных труб размеры установленного кабеля = коэффициент спиральности X длины трубы.
Длина контура зависит от нескольких условий, которые необходимо учитывать, в том числе:
Рабочее напряжение
Выбранный нагревательный кабель (плотность и тип ватт)
Длина трубопровода, включая дополнительный припуск
Ожидаемая температура запуска
Максимально допустимая длина цепи
Доступный размер автоматического выключателя
Заключение
Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный T-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, зная, что температура поверхности нагревательного кабеля никогда не превысит температуру класса T.
Благодаря принципу саморегулирования, система Jiahong China экономит энергию и, следовательно, снижает эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации звоните по номеру , свяжитесь с нами по телефону .
Как установить тепловую ленту — простые инструкции по установке
Как установить тепловую ленту

Нагревательная лента — это простой в использовании, недорогой и идеальный вариант для широкого спектра применений для обогрева труб. В этой статье представлены простые советы по установке, которые помогут продлить срок службы нагревательной ленты, повысить производительность и, что самое главное, повысить безопасность.
Преимущества нагревательной ленты :
Гибкость: легко устанавливается непосредственно на самые разные поверхности и геометрии (т.е.е. Трубы диаметром 1/4 дюйма или более, посуда, клапаны, реакторы, камеры и т. Д.)
Быстрый и равномерный нагрев благодаря высокой удельной мощности и настраиваемым пользователем установкам
Высокотемпературные диапазоны
Простое управление с помощью стандартных устройств контроля температуры
Доступны различные размеры, мощности, диапазоны температур и стилей для точного соответствия вашим требованиям к отоплению
Шаг 1: Подготовка поверхности трубы
Подготовка поверхности к нагреву : Протрите поверхность, убедившись, что на ней нет посторонних материалов, например жидкости.Посторонний материал препятствует передаче тепла, а жидкость может повредить некоторые модели нагревательной ленты (например, высокотемпературные нагревательные ленты).
Осмотрите нагревательную ленту: Мы рекомендуем заменить нагревательную ленту, если она порвана или повреждена. Поврежденная нагревательная лента представляет собой угрозу безопасности и не будет работать правильно.
Выбор подходящей нагревательной ленты
Выбор ленты зависит от:
Длина, диаметр и конфигурация нагреваемой поверхности
Требуемая температура
Требуемая мощность
Условия окружающей среды (т.е. вероятность контакта нагревательной ленты с влагой или химическими веществами)
Шаг 2: Установка нагревательной ленты (наматывание)
Нагревательная лента может быть установлена практически на любой поверхности благодаря своей гибкости. Спирально намотайте нагревательную ленту на нагреваемую поверхность так, чтобы длина одной стороны нагревательной ленты полностью соприкасалась с поверхностью (Рисунок B). Расстояние между витками спирали зависит от требований к однородности и количества доступной нагревательной ленты.Между витками спирали необходимо минимальное расстояние 1/8 дюйма, чтобы избежать повреждения нагревательной ленты.
Прикрепите нагревательную ленту к поверхности с помощью встроенных стяжных лент [некоторые модели] (Рисунок C), высокотемпературной липкой ленты (Рисунок D) или механических зажимных устройств, которые не повредят нагревательную ленту.
Не перекрывайте нагревательную ленту между собой (Рисунок G). Это может вызвать повреждение нагревательной ленты из-за перегрева.
Шаг 3: Подключение нагревательной ленты к устройству контроля температуры
Нагревательная лента должна быть подключена к внешнему устройству контроля температуры (Рисунок H). Убедитесь, что ваш регулятор температуры защищен автоматическим выключателем или плавким предохранителем соответствующего размера. Использование прерывателя цепи замыкания на землю настоятельно рекомендуется и может потребоваться для вашей установки.
Для надлежащего контроля температуры закрепите термопару, RTD или другое чувствительное устройство одной полоской липкой ленты так, чтобы она находилась в непосредственной близости от нагревателя, чтобы предотвратить перегрев.
PDF Руководство Загрузить: Загрузить PDF — Руководство по установке нагревательной ленты
ДО
Убедитесь, что вы выбрали правильную нагревательную ленту для вашего приложения. BriskHeat предлагает широкий диапазон размеров, напряжений и температур.
Визуально проверьте нагревательную ленту перед использованием.
Убедитесь, что нагревательная лента полностью контактирует с нагреваемой поверхностью.
При установке или снятии нагревательной ленты всегда соблюдайте инструкции производителя.
НЕТ
Не перекрывать саму нагревательную ленту
Не использовать нагревательную ленту без устройства управления
Не устанавливайте нагревательную ленту поверх изоляции рядом с легковоспламеняющимися материалами, погруженными в жидкости или если они порезаны каким-либо образом.
Загрузить заметку по применению PDF:
Расследование пожара с использованием электрического нагревательного кабеля
Время чтения: 10 минут Фото 1
1 августа 1998 г., примерно в 8 p.м, пожар произошел в одноэтажном бревенчатом доме площадью 2400 кв. футов в сельской местности Стоуфвилля, Онтарио. Бревенчатый дом открытого типа на первом этаже с тремя спальнями и тремя ванными комнатами. Первоначально он был построен в 1964 году, поэтому на момент пожара дому было 34 года. Пожар возник в передней части дома прямо над крыльцом на уровне крыши. Огонь распространился вверх по каркасу линии крыши, что привело к значительному повреждению половиной крыши от огня и последующему повреждению дома из-за перегрева, дыма и воды.Ущерб был оценен в 160 000 долларов здания и 40 000 долларов ущерба его содержимому.
ИСТОРИЯ
В данной статье мы будем называть первоначального владельца бревенчатого дома г-жой А, а владельца дома во время пожара — г-на Б.
Фото 2
В конце 1992 г. г-жа А. столкнулась с серьезным ремонтом крыши из-за повреждения льда. Плохо изолированный потолок вызвал значительное таяние снега на крыше и нарастание льда по краям крыши, что привело к повреждению свесов крыши.Больше всего пострадала большая нависающая веранда дома.
В октябре 1992 года г-жа А. наняла подрядчика для замены черепицы над поврежденной частью крыши в передней части дома, а второго подрядчика — для установки на крыше нагревательного кабеля для защиты от обледенения, длиной 200 футов, 120 В переменного тока, чтобы предотвратить повторение. Нагревательный кабель был проложен вдоль свеса и карниза линии крыши в передней части дома. Фасад дома выходил на юго-запад. Ни по бокам, ни сзади дома нагревательный кабель не прокладывался.Дуплексная розетка была установлена в зоне крыльца, ближайшей к карнизному желобу, а отдельный выключатель наружного типа был установлен рядом с входной дверью для управления розеткой. Рядом с входной дверью была установлена дополнительная дуплексная розетка, также управляемая переключателем. Хотя переключатель не был идентифицирован в отношении его функции, установленный на поверхности кабелепровод, использованный для прокладки проводки к обоим розеткам, сделал совершенно очевидным, что переключатель управляет этими розетками. Шнур питания нагревательного кабеля был вставлен в розетку, ближайшую к желобу карниза. Эта конкретная цепь, защищенная автоматическим выключателем на 15 А, использовалась совместно с некоторым дополнительным освещением снаружи дома.
Фото 3
В июне 1997 года господин Б., владелец дома во время пожара, вступил во владение. Г-н Б. купил недвижимость и дом из-за своего земельного потенциала и признал, что над бревенчатым домом нужно немного доработать.
Хотя массивный бревенчатый дом был хорошо построен 34 года назад, с тех пор в нем не было ничего, кроме обязательного ремонта. Г-н Б. и его жена знали о внешней цепи, поскольку она использовалась для управления некоторыми внешними источниками света, которые были подключены к розетке рядом с дверью, но которые они решили не использовать.Поэтому выключатель наружной установки обычно оставался в положении «выключено». Г-н Б. и его жена не знали о нагревательном кабеле, установленном на их крыше, хотя вилка для нагревательного кабеля была четко видна в розетке возле желоба карниза. Идентификационная этикетка производителя также была прикреплена к кабелю питания на вилке.
В конце июля 1998 года г-н Б. организовал у себя дома детский театральный лагерь. При подготовке к мероприятию ему потребовалось электричество вне дома для работы портативной гидромассажной ванны (нагрузка примерно 12 ампер).В пятницу, 24 июля 1998 г., г-н Б. подключил джакузи к розетке возле двери и включил ее, запитав цепь. Поскольку нагревательный кабель все еще был подключен ко второй розетке, управляемой переключателем, общая нагрузка в цепи превысила 15 ампер. Это привело к срабатыванию автоматического выключателя примерно через 20 минут. Затем г-н Б. вынул шнур питания гидромассажной ванны из розетки и подключил его к другой внутренней цепи через электрический удлинитель. Г-н Б. также сбросил сработавший автоматический выключатель.
Гидромассажная ванна снова заработала без проблем. Однако г-н Б. не вернул переключатель в положение «выключено», в результате чего нагревательный кабель остался под напряжением. Дни после 24 июля 1998 г. были жаркими и засушливыми.
ОГОНЬ
Фото 4
1 августа 1998 г., на следующий день после закрытия детского театрального лагеря, устроенного г-ном Б., произошел пожар. Примерно в 20:15 г-н Б. был снаружи, примерно в 150 футах к юго-западу от дома. Его встревожил тошнотворный запах, который со временем усилился.Это было описано как «запах, похожий на запах горящих покрышек». Г-н Б. исследовал, исходит ли запах из его дома. В это время из парадной двери дома вышла дочь г-на Б. Когда г-н Б. повернулся, чтобы поговорить со своей дочерью, он заметил дым, идущий с внешней стороны крыши над желобом карниза крыльца и желобом. Он побежал обратно к дому и, приглядевшись, заметил небольшое пламя над желобом карниза и дым в радиусе примерно двух футов, исходящий от листьев на крыше.Через пару минут мистер Б. принес ведро с водой и садовый шланг на крыльцо. Крыша была слишком высокой, чтобы он мог дотянуться до огня и потушить его. Он бросил шланг на крышу и позвонил в службу 911, сообщив пожарным о небольшом пожаре на его крыше, который он пытался взять под контроль.
Во время интервью с г-ном Б. он объяснил, что огонь продолжал распространяться, несмотря на то, что из садового шланга текла вода (давление воды было небольшим).Г-н Б. поднялся на телебашню в северо-восточной части дома и направился к месту пожара. Он заметил горящие и тлеющие листья на расстоянии одного-двух футов от очевидного пламени. Листья не горели. Г-н Б. направил садовый шланг к основанию пламени, которое, казалось, возникло изнутри карниза, однако пламя и опасность падения с крыши удерживали его на расстоянии.
Фото 5
Г-н Б. позвонил в службу 911 во второй раз, когда стало очевидно, что пожар вышел из-под контроля.Пламя распространялось на 4-6 дюймов над желобом карниза. Через несколько минут пламя прожигло обшивку крыши и распространилось на крышу и чердак. Г-н Б. слышал, как огонь втягивает воздух в крышу и чердак, и наблюдал, как дым выходит из вентиляционного отверстия на крыше поблизости. Он быстро приказал своей семье покинуть здание. На выходе г-жа Б. выключила главный выключатель питания на панели электрического выключателя. Хозяйская спальня, непосредственно примыкающая к месту возникновения пожара, также загорелась.Недавно установленная система безопасности, включая датчики дыма и скорости нарастания тепла, начала подавать сигнал тревоги вскоре после того, как спальня загорелась. К тому времени, когда прибыла пожарная часть, крыша была полностью охвачена пламенем. На тушение пожара ушло более 30 минут. Травм нет.
ИССЛЕДОВАНИЕ
Расследование, основанное на повреждениях от огня и образцах прожогов, показало, что очаг возгорания находится на уровне крыши, рядом с желобом карниза, прямо над крыльцом.
Карнизный желоб металлический с пластиковой перегородкой. Верх крыши над желобом карниза, где был проложен нагревательный кабель, был покрыт несколькими дюймами сухих листьев и маленьких сломанных веток и веток. Огонь распространялся вверх по каркасу линии крыши. Однако в дополнение к повреждению крыши от огня главная спальня и прилегающие спальни пострадали от сильной жары и пожара в результате горения при падении.
Фото 6
Нагревательный кабель был проложен вдоль передней линии крыши длиной 38 футов с юго-западной стороны дома.Ни по бокам, ни за домом не было прокладки нагревательного кабеля. Примерно 29 футов передней, юго-западной линии крыши занимал греющий кабель, который не был поврежден. Эта крыша длиной 29 футов занимала примерно 83 фута нагревательного кабеля, который, казалось, был установлен правильно. Однако, не считая длины нагревательного кабеля, проходящего через спускной желоб, оставшиеся 9 футов длины крыши (38-29) в зоне возникновения пожара занимали оставшиеся 78 футов нагревательного кабеля. Общая длина нагревательного кабеля составляла 200 футов.Не было никаких доказательств того, что оставшиеся 78 футов нагревательного кабеля на крыше в зоне возникновения пожара были правильно проложены. Осмотр и просеивание обломков пожара не выявили никаких доказательств наличия монтажных зажимов, используемых для крепления греющего кабеля к черепице. Кроме того, оставалось всего 9 футов линии крыши для установки 78 футов греющего кабеля. Судя по конструкции крыши, оказалось, что вся оставшаяся длина нагревательного кабеля была проложена к 9-футовой секции крыши прямо над передним крыльцом, количество кабеля превышало то, что должно было быть применено к этой области.
Проверка целостности электрической цепи подтвердила, что дуплексная розетка, к которой был подключен нагревательный кабель, управлялась дистанционным переключателем, установленным на внешней стене. На переключателе не было никакой идентификации, указывающей на то, что он работал с нагревательным кабелем, установленным на крыше. В интервью г-ну Б. он подтвердил, что внешний настенный выключатель был включен, а нагревательный кабель был подключен к дуплексной розетке во время пожара.
ЗАКЛЮЧЕНИЕ / РЕКОМЕНДАЦИИ
Фото 7
Установка нагревательного кабеля не соответствовала инструкциям производителя, однако он был использован на металлическом карнизном желобе в соответствии с рекомендациями.
Информация, предоставленная владельцем, показала, что прокладка нагревательного кабеля была им неизвестна, поскольку предыдущий владелец не уведомил его о нагревательном кабеле. Не зная, в чем проблема, когда сработал автоматический выключатель во время работы переносной гидромассажной ванны, мистер Б. повторно включил автоматический выключатель и подключил свою гидромассажную ванну к другой розетке. Выключатель, который он включил, оставался включенным в течение восьми дней, эффективно запитав нагревательный кабель в течение восьми дней до пожара. Если бы владелец знал, что работает переключатель, он, вероятно, не оставил бы его включенным.Сочетание сухого теплого лета и сухих горючих листьев и веток, покрытых электрическим нагревательным кабелем, в сочетании с плохой установкой и случайным срабатыванием переключателя нагревательного кабеля, являются наиболее вероятной причиной этого пожара.
В результате пожара CSA International, Департамент аудита и расследований Канадской ассоциации стандартов проверил свою компьютерную базу данных и подтвердил, что инцидент этого типа был первым в своем роде. Тем не менее, рекомендация была направлена в подкомитет, отвечающий за международный стандарт CSA CAN / CSA-C22. 2 № 130.2-93 — «Тепловые кабельные системы для использования на предприятиях, отличных от промышленных», чтобы изучить эту информацию и рассмотреть возможность внесения поправок в упомянутый стандарт для предотвращения повторения пожара.
Рекомендация в настоящее время рассматривается подкомитетом для принятия необходимых мер.
Использование и уход за нагревательными кабелями
По крайней мере, частично причиной этого пожара было неправильное использование и неправильное обращение с прокладкой нагревательного кабеля. Скопление листьев и веток на нагревательном кабеле привело к его теплоизоляции и могло привести к перегреву.Производители нагревательных кабелей рекомендуют ежегодно проверять кабели, чтобы убедиться, что они находятся в надлежащем рабочем состоянии и способны функционировать должным образом. Конечно, листья, покрывающие кабель для защиты от обледенения крыши, будут препятствовать правильной работе кабелей, поскольку тепло от кабелей будет изолироваться обломками, что приведет к образованию льда над листьями.
Аналогичным образом, кабели для защиты труб от замерзания должны ежегодно проверяться на правильность работы и установки. Если изоляция, окружающая нагревательные кабели трубы, ухудшилась, или если кабель был поврежден каким-либо образом, установку следует отключить.
Если нагревательный кабель или любое другое электрическое устройство подключено к цепи / розетке, защищенной от замыкания на землю, и устройство защиты от замыкания на землю срабатывает при подключении нагревательного кабеля, вероятно, нагревательный кабель поврежден и должен быть выведен из эксплуатации.
Для новых домовладельцев также важно полностью ознакомиться не только с любыми нагревательными кабелями, но и со всеми электрическими устройствами, которые могут быть установлены в доме или в доме. Если новый домовладелец не уверен в каких-либо таких электрических устройствах, следует проконсультироваться с квалифицированным электриком.Точно так же предыдущий домовладелец или агент / продавец домовладельца должен также обеспечить надлежащее информирование нового домовладельца о работе любых нестандартных электрических устройств, таких как нагревательные кабели и сауны.
Защита от замыкания на землю для нагревательных кабелей
Версия Канадского электрического кодекса, часть 1 (CEC) 1998 года, правило 62-300, содержит требования к защите от замыканий на землю для стационарных нагревательных кабелей, включая системы обогрева для таяния снега и льда на крышах.Кроме того, большинство производителей настоятельно рекомендуют использовать такое устройство со своей продукцией. Большинство наружных розеток в домах, построенных примерно с 1980 года, содержат устройства защиты от замыканий на землю, которые помогают предотвратить попадание напряжения на поврежденные нагревательные кабели. Обратите внимание, однако, что перегрев, вызванный неправильным обслуживанием нагревательного кабеля, не обязательно будет предотвращен устройствами защиты от замыкания на землю, о чем, вероятно, свидетельствует этот пожар. Кроме того, дома, построенные примерно до 1980 г., могут не содержать устройств защиты от замыканий на землю.Для таких ситуаций некоторые компании, производящие нагревательные кабели, предлагают удобные и экономичные подключаемые устройства защиты от замыканий на землю, которые домовладелец может легко подключить (просто подключив их к существующей розетке).
Электрическая система оповещения о пожаре
Направление в CSA International информации о пожарах, связанных с электротехнической продукцией, сертифицированной CSA, способствует улучшению канадских стандартов. Несмотря на то, что о пожарах сообщается в пожарную часть или начальнику службы пожарной охраны, а наиболее вероятная причина возгорания установлена и задокументирована, эти отчеты не всегда направляются в CSA International.Так было с пожаром, описанным в этой статье, когда CSA International была уведомлена об этом пожаре только письмом домовладельца, написанным непосредственно CSA International, обеспокоенным тем, как этот пожар мог возникнуть. Важно, чтобы обо всех пожарах, связанных с электротехническими изделиями, сообщалось в Департамент аудита и расследований CSA International. Это гарантирует, что инциденты, подобные этому, будут должным образом расследованы и задокументированы в компьютерной базе данных Аудитов и расследований.
Как установить тепловые ленты на трубу? — HEATIT
Когда температура падает. вам нужно убедиться, что ваши трубы не замерзнут или того хуже. лопнуло от холода! Установка тепловых кабелей и изоляции для защиты труб от замерзания — это действительно простая работа, если вы знаете, как это делать правильно. Вот пошаговое руководство.

Как установить нагревательный кабель постоянной мощности?
1. Перед наложением нагревательного кабеля убедитесь, что область на трубе и вокруг нее свободна и свободна от острых краев и горючих материалов. Удалите старые тепловые ленты, прежде чем продолжить, и используйте напильник, чтобы удалить все острые края.
2. Убедитесь, что имеется правильно заземленная электрическая розетка, достаточно близко, чтобы подключить кабель. Мы настоятельно рекомендуем использовать схему с защитой GFCI. Используйте напряжение 120 вольт и убедитесь, что электрическая розетка не перегружена. Этот нагревательный кабель потребляет пять ампер или меньше электроэнергии. Если необходим удлинитель, используйте только заземленный шнур подходящего размера, подходящий для использования на открытом воздухе.
3. Перед тем как начать, убедитесь, что вы выбрали правильный кабель правильной длины.
4.Термостат (соединение или конец нагревательного кабеля) должен быть плотно прижат к трубе и закреплен изолентой хорошего качества. Термостат следует разместить на самом холодном конце трубы, чтобы включить или выключить кабель в целях экономии энергии.
5. Наклейте изоленту хорошего качества с интервалом 15 см, чтобы закрепить греющий кабель прямо вдоль трубы. Минимальный радиус изгиба нагревательного кабеля составляет 1 дюйм ..
6. Самая низкая температура монтажа этого нагревательного кабеля составляет -10 ° C.Никогда не устанавливайте нагревательный кабель, если температура кабеля ниже этой. Если нагревательный кабель наклонен (из-за холода), сначала размотайте его, а затем подключите к розетке с номинальным напряжением (120 В), пока он не станет теплым и гибким, прежде чем снимать его и прикладывать к трубе.
7. Затем используйте изоляцию из стекловолокна максимум 1/2 ″ поверх греющего кабеля для защиты от более низких температур. Изоляция, нанесенная на нагревательный кабель, также должна быть нанесена поверх термостата. Утеплитель необходимо защитить дополнительным водонепроницаемым перекрытием с использованием противоположной спирали.
Как установить саморегулирующийся нагревательный кабель?
1. Перед установкой кабеля убедитесь, что труба сухая и на ней нет острых поверхностей.
2. Прикрепите кабель к трубе по прямой, спиральной или множественной трассе.
3. Проверьте длину кабеля и трубы. Если они такие же, пропустите его прямо по дну трубы. Если требуются два нагревательных кабеля, установите их в положение «4 часа» и «8 часов». Если требуются три нагревательных кабеля, поместите их в положение «11 часов» или «1 час», а также положения «4 часа» и «8 часов».Вы можете проверить рисунок 1 для деталей.
4. Если кабель длиннее трубы и меньше удвоенной длины трубы. Вы можете намотать кабель по всей длине трубы. Вы можете подвешивать петлю через каждые 10 футов, как показано на рисунке 2. Вы можете определить длину петли (разделите длину кабеля HEATIT на длину вашей трубы и умножьте на 10). Вот пример: длина кабеля, который вы будете использовать, составляет 75 футов, а длина трубы — 60 футов. Вы можете оставить 12-футовую петлю нагревательного кабеля на каждом 10-футовом участке трубы.Удерживая центральное положение петли, оберните петлю вокруг трубы. Вы можете перемещать бинты по трубе, чтобы расстояние между петлями было одинаковым. Прикрепите центр петли к трубе стеклянными лентами. Вы можете проверить рисунок 2 для деталей.
5. Если на конце трубы остался лишний кабель, вы можете повернуть его назад вдоль трубы.
6. Если есть клапаны, фланцы, патрубки и т. Д., Вам может потребоваться подготовить дополнительные нагревательные кабели.
7. Вы можете использовать липкую ленту из стекловолокна JSR03, чтобы прикрепить кабель к трубе.Не используйте виниловую ленту, металлический скотч или проволоку.
8. Используйте стекловолоконную изоляцию толщиной не менее 12,7 мм или эквивалентные теплоизоляционные материалы для покрытия всей трубы, соединений, клапанов, стыков, проходов в стенах и т. Д. Если температура окружающей среды ниже -20 ° F (-29 ° C), используйте изоляционный материал толщиной 1 дюйм. Теплоизоляция должна быть гидроизолирована (полиэтиленом или другой пароизоляцией) в местах, где вода может проникать и контактировать с изоляционными материалами.Вы можете проверить рисунок 3 для деталей.
9. Вы можете проверить рисунок 4 для установки разгрузочного устройства. Закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой.
10. Наклейте предупреждающие таблички на внешней стороне изоляции трубы и шнура питания. Предупреждающие таблички должны быть размещены на видных местах, чтобы указать на наличие электрического нагревательного кабеля.
В чем разница между саморегулирующимися тепловыми кабелями и кабелями постоянной мощности?
Нагревательный кабель постоянной мощности — это нагревательный кабель со стабильной мощностью.Когда вы используете этот кабель, он будет производить одинаковое количество тепла как зимой, так и летом. Проще говоря. Нагревательный кабель постоянной мощности не зависит от температуры содержимого трубы или окружающей среды. Он дает постоянную тепловую мощность.
Саморегулирующийся нагревательный кабель — это тип нагревательного проводника, который может изменять свое тепло в зависимости от окружающей температуры. Кабель начинает нагреваться при более низкой температуре и остывать при повышении температуры.
% PDF-1.4 % 1 0 obj >>> endobj 2 0 obj > поток 2012-07-23T12: 13: 23-07: 002012-07-23T12: 13: 57-07: 002012-07-23T12: 13: 57-07: 00Adobe InDesign CS5 (7.0.4)
1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AKIDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwDXub0 / KZQ / q2O7FtLWiq + yA06cMyGEsPwJ + Sokd2cFy + o9DurtazCsFvqgljCQ1xjs 380 / gmGK63neoVXU2irIrdU8cteC0 / cU0qa9X0x5IBT7Z0DCZgdGxMZnIqa558XPG5x + 8rRxR4YB gkbKTJIeds8EiPIAIT1UHOfWA8xMeHZQkMiJ1bmiatf5J / gm0prdQZb6XqNP0RMEJsgkOO6sXOD7 Cdw0EEtgdxpCYuQurHq7ZJG2fpHx55QUjspqA3uAAJiSeSAkpqBtJLh7SdxgSCYgJKRYoa3r + DtA AJPAjtYkN1PWbmjz + CehW5qSlaJKVISUvISUu1wlJSLd5f4dOQ4VeZlY7j6NhDXNaHMPuY4bRoWn QqOyF1IMgNuZuxQcSxnv21OPpEjWRWZ2H + qgVOt0zOxut4Aq6hXXe6t2y1r2zqeHtnVu7yPKeDaK YZh2JwstpPRrDTkSXCm925jtPotfG5vlMojGJbI4qfQaG + nj1sOmxgEDWICux0DCd2hY8lzneJMK EleGs4ySmFLHkESRIOoQSjua2yszqO / w7oFQeXx68i7r5wqG7KMMbr7GAF8mP3p8uyjA1XEo + oVv w8HKfua + z1NtNha0Qx + 4NJhvPt5QIS0Optow + nU9NsD29Q373XtP0iCQ9u7dOghI7ISVue2j07LP VcyGbx + cYO4z8UEocQ / 5ewJ / ejX4WJDdResJ1T0LhJTMFJTIEIoX9p5AKSmTXRxokpBvP / g6danl 7Xwf7I / 6kKErlsTKpeW0vG01udL3EQ87mT + CSmfSKbcbPveHtFNjn07JEyHjYY7CTykFPQMzKKo9 c8t1h5qcIOjmuaQQZT4ypBDodF6s59V + KbLLhU722WwXFr9Y3ACY8VJjyGqWyi2jkDbqeCZ + aPEq mJe06yhalp58mpKWDdI7ED8iCnJrx7cLrWR1CrGtyK8qhjHeiAYe2Wmdzm8hoTQKNpOzQ6n07q3U qWY9WHbW0QXF5rk7Zj / CDxQMSeibDUzvq39YuoXV3WUNmpsAOdW2fjFrvBD25FXEEzfqx13QDHaG yXHdazk99EfakriDl1Mfj / WTGx7BtsovNVgGo3N3gwU2qKnqtwB1RUza5p4RUvKSlSkpcJKZgooa 8jx / w6KniWdTrtMuIBMe06KIrm9RlYMSawHQRuADhqkphQ0Mc41ODWlnuc0gkFpD + OfdEJKTW5OT kZLrmtBreRLYB0aeNx1CSnd6HbpcQzaCRB7ztCdEoLoFx18ynIbDXbm / JFTLlhPl / FFDNp9jfgEV NTOz3dLx7ssVG8VwXMa7aYJAmYPEppNJq3Dd / jAqZxgOPxuA / wDRZQ93wVwsT / jGj6PTx87 / AO6p L3vBXCxP + MrJGjcCr52uP / fQl757I4HOs67Z13r / AE / Ksx6sd1dgZFU + 6dztzie + qbKfEVwFPRgj xSUykJJXnzSUqUkMg8dykpl6jRyUbU1fWr8f8OjaKeEf11jqybcXHf7eHgzP9ktKPtgq4mjjdWYy 0usxWOa6faHOYBppBaQUPbARxJj1YHWsOZ5OO8fkn8UuAJ4ikZ17NrEVCt / luP5CkMYVxN3pf1qz sTfuoYdxmHE / wRjBBk3z9dsw / wDaev73J3AFcSRn15zQAPs1X3uREAjiZD695u2Ps1XEcu / vR4Ar iX / 5 + Z2wD7NVp5uS4FWwv + u2VkVvqsxqi2xpY7V3DhBQMArieQd1Ate5tlYMEgkHXT4gqP2k8S37 Sb / oz94 / 8il7IVxKPU / cdlcCPzjJ / ABL2griS4XWLKMum5tbSa3hwBJ7Je1SuJ3R9cMof4Cv73I8 ATxL / wDPHLP + Br + 8pcARxLH64Zf + hZ95S4AriYn645f + hZ95Q4QniK3 / ADxyj / gmfeUuEK4ixP1v yu1bfvKHCFcSD / nXk / 6Nv85u5KPCEcTibWnUokqVsYeISsqXFYD2jtIStT2fUcDFwX57a + h5d4wr fTY4PyWi2sNyn2WicnTZ9kfI11UhFdFtoW11 / s + vOb0HCl / qOdSb7mvFbKqMkWNacqXg137jtGgG qX0Sk9PY9tNnQMFjnBxJflPa1pYWhzLHuyg1j2l7Za4hwkaap30QkubjY2dVgXdFwhZZSzIdttyH emx1frO3ht5ILGzIPx4hH6IW9fouS9rel9Mxbgd28ZL7cVzANvucX5jq9ri + B75ntxK0U2qcLHud gt / Y + G1uYWts / S3F9Jde / Fl9X2nft3NHuiJMco0pz78jGx6G5NvQsMVuIbLb7XlriCWtsazILmEg GA4CYQU5WX1rpFdgceg4bt45NmTyP + vppSg / b / R // nfw / wDt3J / 9LoJV + 3 + j / wDzv4f / AG7k / wDp dJS7Ovdh4t / yBhjXn1cn / wBLpKT / ALd6T / 5RYn / buR / 6XTOIdlUr9u9J / wDKLE / 7dyP / AEujxjsq lft7pP8A5RYn / buR / wCl0uMdlUt + 3ukf + UWH / wBu5H / pdLiHZTWz + q9Py6PSxumY + G / cD6tT7nOg fmxba8IE30U5u5CksN35UaQlH0fkU3qlh4TkKBLSCO2qSn1m / wCrB6fZkN6h9YMOv7fkWZdlWTR6 Yd6rL6rWN / XGODHNyHDQyOxCnMAOq2 / Bz + rdNxcTCfm43XMC92JTYynFoYNW241OC5oJy7XfzVQ8 dUCAOqgt1 / L6t0 / pPT + sX5Lcr9p1BxqPrs9N1jWXFwcMo949gAZp9FKV0oPMdQ65ldS6iOrWMrry IaHenuLXbRtG4WPsn2 + 0 + PxlAm007v1bxes9UFuR0zHxun4NbbGWWudaysF4YXuFhtdbMVj87aBz oTJAJQXbs6Z1DIeMjoed0zOzafe8VOf6hAyPthq92Ra3b6pB3GD2lOo9EPGdX6z1XKqb03qIcw47 / wBIx77SS9gLBLLLHsbEn6DWphJXU2MX6i5vVOnt6jnZNHS8QkFl2U7buB7gaD7yEuEnVFoc / wDx c5bcS3O6Fn4vWqaNXjGcDYBqZ2tc8duNyRiU25P1V + r3 / OXrDelG / wCylzHv9TZ6kbBMbd7PyoRF lR0elt / xefV + m99d / wBbMNltby2xj21Nc1zTDmuacvQgp3tjujiLm9e + o2f0bpw6vj5NHUcAmDfj GQ0E7Q48iJ00J1UZgQLSDbzMpqVSkpUpKWlFSpKSmMn8UVNgcfJR9Uo + 6chYpKfX / r59Suq / WjMx cjp9uPW2ip1bhe57SSXTpsrep8mMyKyMqDxnWPqL1f6t4P2 / OuxrK3WNrApc9zpcD + / Uwfm + KZ7Z iuErdz66 / wDiP + rn / EVf + eK06ewRHcvDjhMS939eXu6P0bpX1cx5rrFXqZDW8Oc2O / 8AXLiVJLQA LQ8d0 / Ov6dmVZmM4stpcHscPLsmgrnufrZ0rG6h9aeiZWyKeq7BaDoXCssJnn8xwCdIWQtGzj / 4x s63J69Z0xzox8OtldVY0aPUY15MePuhCZ1pMdnnfqN1LK6V9acAUvLRkXsxbm9nNtcGQR5EyE2J1 Sdntun9Po6d / javrxm7K7qh4ho4BsYC6P7UpwFTR + i8t9YPqf9Z8n6wdSycfpt9lV2ZfZW9oEOa6 x7muGvcFCQNlIdyyuz6qf4u8vpPWi2vO6laX0Yu4OeGO9ISQCYjYSl8sKKNy + dyo1y8pKVKSlpSU sipb + 9FTYUR3SwHKchZJT6B / jh / 5U6f / AOF3f9Wpc3zLY7PEY / 53yUcVz6P9aOnZ / Ufqj9XmYGPb kuZj1FwqYXkA0s1O0FTSBIC0bvIu + rf1grYXv6dlNa0EucangADknRM4Sm3rep4z / rr9WMHP6ZFu f05vpZNAj1DoAeYn6G5o8 / FP + YLdi4HRvqZ13qOfXRfiXYtAcDdbex1YDAddu / buPgAmiJJSSHR + t31mo / 51YeRgRZj9ILGt2h3Oc126wNjtHt + SM5aqA0S / XToGV1rJr + s3QWnOx8ytnqNpG97HNaGi WNk / RAnwPKU42bCgac36pfU7qbOus611el / T8Dp7hlPsyQay5zPc0Na8A / SEkoCJ6qJb / wBW + tV9 f / xn3dRp0pdVZXTPJZWwMB + cSjE3O1HQPNfWL6x / WGj6xdTop6pm11V5uQxlbMi1rWtba8BrWh8A AISkbUAHpacvI + sP + LDqGT1Zxy8jAvLabrNbAG + g + d3PFhHwS3hqrq + cpi5dJSklKSUskpb + 9FTY URSjTkKSU9f / AIyMLq2Fn4bOrdR / ab3UuLH + gzh3Dd9GKyZUmQEHVEdnN + qXRP8AnD1X9m + v9n3M L / U2b / oiY27mflTcYspJp7D6vZf1oy + s5P1Xx + sfZ6elMsqrs + y0vluO9lDRtIB4P7xUsTImrWmn WuZ1Cxj8e765YsOBY9px8YGDoR / Oyj9UfR47q3TW / VR9GV0Xrbcu20ua84xDCwAD6Wy2zmUwjh3K 4ap + lZ31n + uOczo93UbWUmsm17WiBWzu9tezdJgalEXI0jQOf9Yvq4 / ofVqen2Xi2q9rh25O0NBa 87Sdu93BHihMUUg29T0f6qfY7vR6L9bGNstM + jQ1jtxaCf5sZJmB5Jwh3KCfBj176tWdTe7G6x9c 6wGn349ja627h51jJYO / glKI6lQPg8r07oOb0z6tZP106b1J1F2LYccV116uaba6SRZ6mk75 + imx Fi0k0aTY31Cz + u / Vt / 1urzTfl5Hq5DsU1e57mWva / wDS + pydpd9HyR4Tw2i9XBwOv9X6ZhZPTsK / 08bMBGRU5jHh0jaf5xjiNPBMBXU3vrh9Vf8Amnm0Yf2r7X69Xq7 / AE / Sj3ObEb7PBGceEoBtsdH + oXUeo4LeqZ2RR0rBeRsuy3bS8Hu1ummnchARJFqts5f + LjNdjW5fQc / F6zXT9JuM8GyNT9EOe2dO N0 + CJgeireQMgwdCE1KySlv70VNhRpRooUkp9f8Ar59Suq / WjMxcjp9uPW2ip1bhe57SSXTpsrer GTGZFZGVBrfUz6g9Y + rvWm9RzbsayoVuZtpc8ulwj86pg / FNhjMSkyBCL6nf / lC65 / 6F / wDtzWjD 5yg7NTK / xY9euybrmZGGG2WOeAX2TDiT / oUvbKeIPO9f + rub9W8qvFzn1WPtZ6jTSXOESW672M8E wxopBt3 / AKvM / Yf1Q6n19423Zg + yYpMgwfa4t + ZP + anDSNoOpX6qz9v / AFCw + qAF2T0h42e46D9H oz4nQsP3pHWKhoXK / wAX3 / iuwP8Ar3 / nm1Nx / MmWznfX8f8AZLnO / wC7Dh + ASl8yhs72H / 8Akczv / DDf / bihOj8pQd3T6R1 + 76t / 4uOi9SqG5gy3V3M091TrsncASDB0R4iIhVWXmv8AGB0DHwsyrrvS iH9M6qPWrcwQ1ljvc5oHYHkaDw7JkgAdEgvRfX7Aq6n9eeh5F8mq9jG2AclvqvLvwTsguSI7OF / j R6lff9YndKB243Tq62VVNkNBexthdt4mHAfAIZPmTHZpfVln1u6Bm19W6b0vLua + sjaaLjVax49s 7GiRwQhHiGoUacjrTsmzquVbmYpwb7bDbZjOa6vYbPfG14BA90hNO6Wikpb + 9FSfuo0sOyKFJKfQ f8b73s6ngbHFs0O4MfnqXN8y2Gzn / wCLCyx31rYHOJHoWaEk9k3F8yZbPQfU7 / 8AKF1z / wBC / wD2 5rUkPnK07PMZv1b + sD8zIezpuU5rrXkEVPgguOv0UzhK6w0rOh9Yx7aasnDvpdkPFVQsrc3e92ga 2RrylRVb3X1j6x0j6uY2F9WMnpzOp149LLHA2msNf7myRsfqdT81JIgaLRqr6qdd6h2mzJ + r1PTG 9NrzaX7tlps9QgbSINYg7STPkhEg6KILz31Mw7en / XrHwbxFmPZkVO + LargmwFSXS2cr6 + ifrB1E + GQT + EIS3UNnbw // AMjmd / 4Yb / 7cUJ0flKDuw6h / + SDpf / ht3 / n7KSl8gUN1vqRnY3W + m5h2H6w + K7wbMC12prsHu2t + fuGo7jumwIOiTpq6H + MbPPSvrj0bqW0vGLWy1zQYLmttfuE + YRympIjs1fr5 9Wc3rWXX9aegMPUMXqFbC5tA3va5jQwe1sk6N + R0KUwTqFA9E31Nq + vJ6hi / ta / KwelYm0PGSPSa Wt9ldTW2Bp9xgJQ4rSaef / xjtJ + unUf + sf8AnilDIfUqOzzO13gmWlbafxRtSbumJYQUULhjj2hK wp9AyujWdVwcPr3 + MHrP2dlrQMaqupotNZ95 / m6 + 41 + iYn5KQixcijbZl0v6u4lb7ur / AFA6ycjK xmEGi2oepsd2HqMGun7iMYjeJUT3S9Dxr8jpWf8AWboWZezr7N / 26t7anMfvf6r9jDVpu2yPMQiN rG6C5 / T / AK5fXXqeZTg4ubutveGNHo09 + 5 / RcBITkVcIdv6wftTL + sXTuidM6hZl5 + KfXfdeygV0 vjnbXQ3homDu7d0ZWTShs1uqdK + rORn3jr / X7LOqEtZY9lO2trmANLSGVlugEfSCRA6lVlzruhv + qHX + n5V + cWYNzi + rPoGoZHu0LbWztd4OBBTSOEpGoel6ThfVfrXXndT6V1nLv6oxhtdY1lTPbtFJ dtdhtZw + OE + PDI6FabAcH6w43 + L7K + 3XX9aybuoOD3QQAHXNB2g7MVrR7h5JsuFItt9O6V0TH + oO IOudWy8Pp3US02UsbUWG0uNoDSMWywfzU / SRFCOqjuisd / i8t6RV0Gz6x5h6fQ / 1K6NjBDi5z53j B38vPdImFVatWh9Qfqv07rubn3HJyaT062p2Jbjua13udaQ4763a / ox4KPFASTI05 / 1 / d1MfWK7E 6nkHK + zANx7HNY0 + k / 8ASNn0q6wT7tdE3JfFqqOzq / 4sumZ3Ubst9edlYWNQGT9me1u6xxMbm2Ms aYAPZOwxJ6qkaah27zuqY / 1iyOnWZ + Rk1Yjqn1esW6OdXXZO2tlbNC7T2oZSeKkx2cDqPUczq2ZZ 1DqFnq5F23e / a1s7WhjdGBo4aOyjJJNlIFNaElMY / wCqRQsefuSSqY40SQxcSTzoiFPo78 / 6rfXj o3TsPqHUB0nPwGGserGw + 1gcZdsaQ70xHuBUp4ZgA6LdQWpT9S / rN0Wu7qv1V6jRnthzCcR8WPYP cQB72zoPbuQECNQU2HC + qv1wu6F1xmXc39Bc708wckscZLogatOqMTw6qIt77Jwel / Us9R + ttZru ZkNaOm1D3APuG50EDgniD9GU4 + jVbu8L9WfrdZ0f6yftnqZddXk72ZLgJcBYQ7e34OCjhM3a4jR3 M / 6r / V7rmRbm / Vz6w41ZvsLhi5LtpBdqQJc1 / J09qJiDsVWXM + tXSfrX0bGxsLreQcrBYQ3Gex2 + tpa2NokNcIB7puSMhumJBbn + KYn / AJ05LZ0 + wPMefq0J + BbN4nqf / KWX / wAfZ / 1RTRskvqDuj4PW / wDFz0XE6h2KrpNbHMtF9 + 3a5wbe30xvsqEkOJ57KUC4rTu85kfUP6uU0WXV / WzBtdWxz21gVS4t Eho / WzymmIrdILe / xbWD9i / WZ1ZILcVhnwOzKQxiolR3DX + u1jutfVzov1sYNz3V / Y8syDD2lxHE HVwf + CExxAFI0dboljug9H + rfTB7MnreczLvHB9JpaWgjmD7PxRj6QAo6vMf4yLtn106i2Jj0P8A zxShkjclROjzX2j + SmcCbX + 0D91DgVbh2x + 73R4FWlcNUFMSkpauxtdrHuaLGtcCWnggHhGlPfde + pmN9ZKMbrP1FZS7HdWGXYrXhj2vlxl290A9iJ + EqQxvWK263bX1H + rXVvqhl5HW / rFazpuEylzH Mda1 / qE6j + bc4abdO / gjGJibKibfOeo315efk5dbRUy + 6y1tY4aHuLg0fCUwFL3n163H6k / VaNf0 FM / + w9adk2CI9XH + o3 / N6 / qFuB9Yqq3V5TA2i2zQV2A6e6dJBTIVeq42yy / 8Vf1spyX1Y1DMmoOI Zc22toI7Eh7mu / BScMuy2w7v1pe3o31L6f8AVfPubd1NjhZY1rt / ptBe8SfIPDQmz0iAkam2n / in aR9aMl3Y4Dx / 4LQjhOqJvGdSpceo5XH8 / Z3H7zkwSXU + j5vQOp9f / wAW3RcHpdQuursZa5pc1nsD b2ky9wHLwpQCYClvV5U / 4sfrl / 3Cb / 29V / 6UTeGXZVh4P8X + Jfg9O + t2Fkt23Y9ApsboYexuW1wk SDqEY7SUdwh / xf1V / WHonVPqhlnaH7MvHcWg7SHNDyDzyG / eUIeqwk6L9T6g3O / xn4GPQC3G6bkU 4VLYgNFR94 / zyUifUro4v + MoE / XXqOh / wHb / AIClKZ9SBs8zB8D9yalUf6wkpb + 9FSY3E / RHzTOF NsSSfpGUVLSih6Rn1dz8Z2PkdKzhj2X0suqabh2WuezFxs6 / a9jNjQxt8jc4ceKVKtJnfVnreQyy zNzX5OU67FrxhaMg + v8Aaje3c031NdoaTyIInXiVSmbPqJY3BF1ljrcm3ecYMa9tbwLcGhvtuqrs + lkvB9v5qJBpSc / VzredhjFtzbM00bW4OIXXtaWGnKe11bciobYOKWhu0TBGmhLeElLlU / Vu6yo5 Tc3FOMxrjZkfptjXMfRU + sj0N + 4HJZqG7ddChw2q2309vUcSvKrysjKZTRk1YNuLVlfZpts9bbvf YHsa1hpM7h9yQBUizPq7mMyGlhBba257d72vdFGPXmWe + ve1w2WDa4h4eSBgVW6OJ0DqXT87Px8T Mfh9RpaK6sai2xlpFmRj01 + pb6dbCxwtB + l4GAniJBRbj9Z6Tm9JyhTnHc + 5nrNeRY0uBc5pJbey uwe5p + k0ePEFNMCCkG1Udc65jVNoxuoZdNTBDK677GtaPANa4AJAkdVUEn / OP6xf + Wmb / wCxFv8A 5NHil3VQQV9R6jSbzVlXsOXJyS2xwNs7p9SD7vpHnxS1UjxcjJwrhkYVr8e0AgWUuLHAHn3NIKQ0 UxrstqvGTU9zLmu3ttaSHh0zuDhrKVKXybbsy52Tl2PvufG621xe90ANEucSeAkRakfpM8EOEKXD G / 6ko8IUx2N8 / peJRpDR7IJVCSlMAe8MmJ5MTCR0TCJnKg6rOpZwdS52c8HHa5lRbXBa19LMVwBj vVW1vySstn7jkbY + sGc2Qy + tjCQTUzEpZWXAk7vTbUGSdxBMSQSDpohZV9xyLD6x9XbsazNFVbGv rFdePW1my1zh3MLG1hpa41tkERGnGiNlX3HIofWDOax1deUKmubtirHrrgRc32 + mxu3TIeNOx + CF lX3HIiu6tk3Vml2SG1OZsdXXQytrgXV2EltbWguLqmy7kwJKWqvuWRZnVLmZVuabxZbkOdZd6tDb WPc4lxc6uxrmHU + CWtq + 45E3 / ODPLXtOVO9rmS6hji1r6hjuFZLJZNYDTtjQDwSsq + 45Fj9YOpk2 PGbFlzt9lwx2C0n1G3j9MG + po9gIE6I2VfccjUysp2ZYLb7WyAGgVUNpYANYbXUGtHPYJpsq + 5ZE YNI5sP8AmFHVX3LIy3Y3 + kd / mH + 9FX3LIvvxv9I7 / MP96Vq + 5ZFb8b / SO / zD / elavuWRW / G / 0jv8 с 3pWr7lkV6mN / pHf5h / vStX3LIuDW7Wslw8SIRDBlxSxmiraksY7f8AqkUOdIiBqU2ks68ey3U6 N8UlNumhlfA18SkWXlv52KX0wg7fCyrx3WvFbBLnGAONURqtmYwjZ2bP7Fzv9F / 0m / 8Akk725Nf7 7y / 735q / Yud / ov8ApN / 8kl7clffeX / e / NX7Fzv8ARf8ASb / 5JL25K ++ 8v + 9 + bXuxLMd5rtbtcNYk Hn4JpBBZ8c4ZI3HZh6YQX8KvTCSuFXphJXCyZjmx7a2CXOMAeZRGq2ZEBZbP7Fzv9F / 0m / 8Akk72 5Nf77y / 735q / Yud / ov8ApN / 8kl7clffeX / e / NX7Fzv8ARf8ASb / 5JL25K ++ 8v + 9 + AC / CtxnBl7dp IkCQdPlKaQRuzYskMouJR + mEGThZNbGicHK + ICsg8l9qNNNjH / VI0hrVYzGgF3uP4JlLkj7G16cu 8AkTSmNPqWWh7uG / d8k3Us3LfzsfNtaIu4yrtdVY2xn0mmQkDS3JATiYl6FljHMaXZMEgEiWc / 5q sAit3nzEg / L + bLfX / wByfxZ / 5FGx3Rwy / d / Ni + xjWOLcmSASBLOf81AkVukRJPy / m4F978iw22kF x0004UBJJd7FijijwxR6IMitElJMdjLb2V2Ha1xgniB80Rux55mGMkbutX0 / p9T22MvO5pke5nI / sqXggOrlz53POJBj + Bbe + v8A7k / iz / yKfY7tThl + 7 + at9f8A3J / Fn / kUrHdXDL9381b6 / wDuT + LP / IpWO6uGX7v5tfIxMPKch4ZBJAgQ5g0 / zU0xidy2MPMZcIqMfzczPx8fGsa2h + 8OEkkg6z5AKKYA Ojo8nnnlB4hTV7pRafxL + dHkuE5osf8AyaKmo68kBtenae5 + CiMlzOvH / Os + 7 + 9IRVaeDENBJ7AJ x2ZOXNZYsduR / obP8w / 3Jrs + 4O6tuR / obP8AMP8Ackr3B3VtyP8AQ2f5h / uSV7g7q25H + hs / zD / c kr3B3VtyP9DZ / mH + 5JXuDurbkf6Gz / MP9ySvcHdW3I / 0Nn + Yf7kle4O6tuR / obP8w / 3JK9wd1bcj / Q2f5h / uSV7g7q25H + hs / wAw / wBySvcHdW3I / wBDZ / mH + 5JXuDurbkf6Gz / MP9ySvcHdW3I / 0Nn + Yf7kle4O6tuR / obP8w / 3JK9wd1bcj / Q2f5h / uSV7g7s2B4H6RpafBwIP4p8XM583kHkzCc02E / 8A VJKbVP1c6s1oLcS0kjR0KMUF2qX9gdYHOJb56cI2EUV / + b / Wpg4ds + G1GwqlfsDrP / cS3y0SsKor / sDrOv6nbpzpwlxBVK / YHWf + 4dv3JWFUt + wesxP2S2PGEuIKpX7B6zx9jtnwjVLiCqKv2B1nj7Jb 9yVhVLDoPWdYxLdOdOPihYVRV + wes / 8AcS37krCqK37C6wOcSzXyS4gqiv8AsDrPh3O3TnRKwqlv 2D1j / uJb9yXEFUVfsHrHP2S2ByYS4gqiv + wesf8AcS37krCqKw6F1g / 9pLPuS4gqiv8AsLrHAxLZ 5iNUeIKorjoHWTqMS3v2SsKos / 8Am / 1rn7Hbp5I2FUj / AGF1j / uJb9PwSsIp9GqafTYBw5oIPgYU LIkiDMajRwSUvt / NHxaf4JKVGhJH9YeHmkpePv7HxCSljtjwHf8Akn4pKVr8z9zgkpiR9w48W8pK VqDECT27h5JKWieO2nmONCgpaPzf9fiCkpaN0n7 / AIn96ElLERECByI48oKSlEaTyByfh5g / wSSr bqDEE6AkxzroUlL9jOnJ4jy1GpSQuOZBjX74Hlz80lKgkR4bdImNf3RwkpkJ1jU + 7wPf7vvRUmaf cO + vmeR + CKGt6jP3h / PR9Mc / d + KNqSUs / RtrPdoLfuQpLMCDuOhGjgkpfaAY7H6PkUlKgz / KHPmE kKgRBnafvBSStBJ / lD8QkpaBHGncdwT / AL0FK1J5g9iOCPOElLECCAJA5bz9ySmPGoOnZ / 5Z7dkl LfLj83t5R2QUsQPEmDG7WR4z9ySluNex1HgfDUpKXieJMQPAj5nlJS0NjcNAZM9j4TOqSlbYG2CO B4fc7kpKXbxI8yTx94SUy1GkaDaBPHy7oqZDd4eI1gf9HukpIHdzxoZPHyCKGv8AN39J8OyKk1LS aGDu0CPuQUz7b2j4pKUGj6J + i7UJKUNT / Kb + I / 2pKVpyBodCP9YSUsf3Z51afBJTHWf5Q5HiEkqH kJHBbzB0 + CCmHhr / AFXc / wCxJSuSQOe7eQRqkpbnUAmDr3IJ / DukpbvqdeA7n4z27IKVyYA15I5k DRJSxGnckDgSXAn8ElI33U1v2vtY1xIABcNx76glJKQESBpJJMcz8D2SQuNwEwZDeBq8fwSUykSS dDIGmpPxCKlNADgSI1POp18D2SUlaCADqDt + L9PwRQhn4 / z6cpPV / NVvAn2ifuQUyMA / yXfckpUT LJ8x3SUqN2v5ze3KSliAPdGnDhyUlMSQDtOrXHTvrz2KCliCfafpD6Ljr25j5pKW5M8O7g + E + ACS VjET + aR7m + AjwBQUsWgQH6iZDj4zoICSliCO4DgIBOjST5QkpbmQ3SNC06DzKSlRLYHubMRxEf7k lOZ1V3UxWX4zw6l3appDwPHcOyabSHLZ + y7ai / JsvF5 + kYDwT5d03RLc6RkdQcDU2t2RQ2GwXBm0 eUjwRjaC7UaFokxAhv0h84TkMiYJ1A1A05 / tcIqZtkRJDSTwNZSUybIgRt50OpPwMIoasnws / no / 180VN2oRWwaEOaOfgipeJBYdTyO6ClD3aEw5vjr80lKnv3HI / wBiSmJIad3DY1E8fIJKUWgAsd9A 6DtHAjukpYt12k6djx34QUsQZ0hpEajQHnRJS2pJLZkfSA7mNNUlMdGgmv3QTLYnX4oJYyGtH5wB iRqQZjySUsYEbjrw10yZPlKSlEQZcId9FrjrM + SSmM + 4yI7AO4PfTQIKaw6bgOsdaMdm6R7TLRp3 GqVBNtrV4cGy4AhsCBt8dUkLkT9HWHAEtEERHKKlOlpEOAlwkt7 / ANbVJTMANg / R3OHHu3T / AHpK ZtG3n2 + 7Qu1mUUNWHfvO / pP + vyRU3qhuoZ4hoiT3A5RQyIL2hwExqJ4SSogaPaPuEfekpYwPcOD4 efdBTEkMd5OPbUyUlKA2naQIPEiSTyUlMYgbXQP3S6ZJQUtqfaTLmcOJiTHMJKYk7xpLnM + ETCSW JJI3N + k2ZYBAJjhBSxcBJafoySxsyTykpUBjZbAaJJEyZOqSlo2iQPYAXFxEkd0lLDQNkbx9LeZE eH5UlKBEMDjvOpDwYH + uqClhMsba6XyS3ZEGJ0PyKSkkOEboYd2m0HX4wUVLifzSGe6SD + d9 / ikp TfzhWNd3umDPEwkpf94MG8gjc09jpx + VFSHaf / Zjwcihu1AtYz + U0eZmEUMuHGeHdz4 + CSlhyW9j r4D4JJWBJmsmdJ0PASUtPNbtNNAB24QUty0tMNOoGmseKSlvpAxAc2QCSZ + KSmJl87RLmSAZETCG 6mDvdrqXsnSNJjhBKtDDpDSNXNEg8cFJShqA9nsnVwnXhJTBpLh6lQJ3kEl3hwkpbkl7Bv3EAgjQ RoUFLF2zc6dzdBsaSI / 1lJTLVjSZ / RhvAM8f7EVKZW9u2tgisCBME + SVKZNaWQwt3DWXOBkJKVoI 3HfLtCDx4fckpk + dp9Q + 2RER5R + KKlOBIcD + jEaPiCkpr7m / vD + f80UN6ozQw6A7R340RKGZ9zA5 o15ElJTEu3N3tBJGoB4lBKziHN3TO3WAO47JFSx1AcIbGpg9vBJS0OID2CCY1J7JKU4bgLGAl0QJ 4glBTF + 2PUB3FoPtA5SKmLgB7xDQJLgDE6JJWhxiyoEbiC6dSRHn3QUxJ3fpawXF0DUaQCkpRDJN gIdAgsAjXn70lKLYgsIa0TLWnlJTGvcWtfTIa87ju1MEflSUoQzc + oF7nO9wI0ke0 / dCCktoYwvd uBc0NaaxpqAS7TxTigJGA2N3N5DeAeYj8QERqpG0naDTO0kzPzn8U1LHQBzmjeZ1bHfRJTIDUkkF pEbZhFTT9anwP85P9nw5SsIp0scxW0T + aOeTonIZge4gQ7v96SlgNjodOv0QOAAgladhj6LT9h5o qUPaY7HUk + KCmPtD9sA75PwhJSxljtfouhrQPFJTEzWZ + jWASTzBQ2Ut9B3t9weZc4jjTxSSxcQx 28w7cQIHb / WUFKcC07o21gGQ0 / ikpiZbBqDgHGXTryOfFJS07d1lf6QuidPDTskpctbu9UlsQQWj QHvPxSUu2qy0s9BsAnc5oOpEE / ekATsq2bnA772VS + wmZmC5pg / nIk9UMy2sWCzd6dgaPY7iD7gR 3RpSobcA4bWHlwbuk + XZLdTBzbGBwraQ / wAzpPGv3IUQpb2izc4nfEQR2lJLT9a7 / RH + kf6lKyin RY4CuszJ2gAHjUJxQztkAPMQ3UgcnySKlPBIlrYPj3jukUsHDc3fXJcBLf8AUoKXPuGruNSI0keS SlEOtqjQbh8YS3Cloa4EBgO0xz3HmkpgAHN9K0kvgbh / uQUs0vMhxjUxprCSlmEtd6LYIa0QTp8k glYNDTse3dvJiPviCgpYhzC5ziRWAIAMx4ykpTQ5hDWSK9ZkTHwSUxfFW61pDy4iR9zdIS2UmoLq sgX7oAY8Q3uXNIBTomjaDqGw3Jx7qWOpGyXNsdLdPpOLwPjKdxAhFFIMvHc9xJmA0NkcENI8PFHj FoorC + hw3SA6JIiPdA8kuIKotW1 / rW3elEg / S45EgpkjZK4aI3Q1zd27fBAjX4pqWnvyf3f + 1Ucf m / vc8o2VOjVax + O0b2CWDuD2TtVrJltBbEtgacjskFMRdVG17xPcT2KSV231CWm1oA + iCRMJBTEZ FQf6bLGO0LiSR3P4oKYmytlhe57XbyGgAjSEqUp9lYIdvDWiS4hwlKlMX3VNG + l4JdEmZBHiUFMn WUmHm5h3yRqIRpTE2V30gh7G7gDzJCFWFMRbjucQC2WmDqNJ10MpUliLatgZfYNx7buY8IQUybkA uc02NAEbSYko6qWZbXVtqD2OBmDIB8dUgKUsfSY99z3tc2B7QeImTCFKtl6zBt9MgNn3QRx5CUVM vWxhuey1u4868keISQrdVaGWeoyW6xI7jg6pValjbU / c1paHN03bhoSJEJKUbaBt9R439jM6xrCS mt6tf7 // AGo8uEVP / 9k =
2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AKIDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD1VJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklPMf / J1JT06S lJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / 8Ak6kp6dJSklKSUpJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklPMf / J1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJK UkpSSlJKUkpSSlJKUkpSSlJKeY / + TqSnp0lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSU8x / wDJ1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / + TqSnp0lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU8x / 8AJ1JT06SlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / wDk6kp6dJSklKSUpJSklKSUpJSk lKSUpJSklKSUpJSklKSUpJSklKSUpJSklPMf / J1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSS lJKUkpSSlJKUkpSSlJKeY / 8Ak6kp6dJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKS UpJSklPMf / J1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / + TqSn p0lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU8x / wDJ1JT06SlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / + TqSnp0lKSUpJSklKSUpJSklKSUpJSkl KSUpJSklKSUpJSklKSUpJSklKSU8x / 8AJ1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKeY / wDk6kp6dJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSk lPMf / J1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / 8Ak6kp6dJS klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklPMf / J1JT06SlJKUkpSSlJKUkpS SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKeY / + TqSnp0lKSUpJSklKSUpJSklKSUpJSklKSUpJ SklKSUpJSklKSUpJSklKSU8x / wDJ1JT06SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJ KUkpSSlJKeY / + TqSnp0lKSUpJS24bg3uQSPl / vSUxbZNj6iCC2CPAtPf7wUlM0lKSUpJSklKSUpJ SklKSUpJSklKSUpJSklKSUpJTzH / AMnUlPTpKUkpSSmpa7flmsuFfp1tIMxIe / 3iNO1Wh80lJLq6 cytzGvBcJAc0zE9jB1B7hJS9V4cTVbDLW / SYDI142mBKSkySlJKUkpSSlJKUkpSSlJKUkpSSlJKU kpSSlJKeY / 8Ak6kp6dJSklKSU82PraarBXl1Nq / XMqkQdX4 + M3L / AErJIG4Pxtrh3n + UElJ83rON 9vtpcyxrMM0tfk0mua3XWemQ7c + dk7ZACSmB + tPTq8c3PsucG1HIgnh4mkN3m1oDxPm0e4eCSnT6 Vm2Z + O + 59ZqDLrqA1xDifQtspLi5riNdn3pKbqSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSnmP8A 5OpKenSUpJSklPK5vV / qqy92LksBfjW5A1qcS195sbkQ7d + fvdKSmLPrH9V6w8Ak + oWl5fXY8uNb t7S5zrCTBSUhf1j6oWM9N + 4t2Oqjbb / NPADqv53 + b0Hs + j5JKbeP9bfq / itcyixzGve6wj0nn3PO 551eeXGT5pKdfpfV8frFb7cKzc2t2126st1Inu5JTdi395v + af8AySSlRb + 83 / NP / kklKi395v8A mn / ySSlRb + 83 / NP / AJJJSot / eb / mn / ySSlRb + 83 / ADT / AOSSUqLf3m / 5p / 8AJJKVFv7zf80 / + SSU qLf3m / 5p / wDJJKZDdHuIJ8hH96Sl0lKSU8x / 8nUlPTpKUkpSSnlsz / nD9rv9D9nen6j9nqbN + 3cY 3T3jlJSH / sm / 81n / AEElK / 7Jv / NZ / wBBJSv + yb / zWf8AQSUzZd9bKgRVZ05gPIaWj8iSmX2v64f6 bA / z2 / 3pKV9r + uH + mwP89v8AekpX2v64f6bA / wA9v96Slfa / rh / psD / Pb / ekp2el5d / 2QftW6j7T Jn0nt2x27pKbf2vF / wBNX / nj + 9JSvteL / pq / 88f3pKV9rxf9NX / nj + 9JTJl9Fh312MeeYa4E / gkp IkpSSlJKeY / + TqSnp0lKSUpJTwnUa + iHqGUbel5tlnrWb3sJ2uduMub5FJTX9PoH / lRn / eUlK9Po H / lRn / eUlK9PoH / lRn / eUlK9PoH / AJUZ / wB5SUr0 + gf + VGf95SUr0 + gf + VGf95SUr0 + gf + VGf95S Ur0 + gf8AlRn / AHlJSvT6B / 5UZ / 3lJSvT6B / 5UZ / 3lJSvT6B / 5UZ / 3lJSvT6B / wCVGf8AeUlPQfVX p / S5s6hh5t + JY2aS29xJIO10gFJT0aSlJKUkp5j / AOTqSnp0lKSUpJTx + dfljNyA36xVUAWvApI1 rG4 + с 1eElIPtGZ / 889P3f7ElK + 0Zn / zz0 / d / sSUr7Rmf / PPT93 + xJTKu3PtsbVX9ZanPeQ1rQ3U k6AcJKdH9h / Wn / y5 / wCgkpX7D + tP / lz / ANBJSv2H9af / AC5 / 6CSlfsP60 / 8Alz / 0ElK / Yf1p / wDL n / oJKV + w / rT / AOXP / QSUr9h / Wn / y5 / 6CSlfsP60 / + XP / AEElPRtBDQCZIGpSUukpSSlJKeY / + TqS np0lKSUpJTn29A6LdY + 63Dqe + xxe9xGpc4ySUlMf + bfQv + 4NP + akpX / NvoX / AHBp / wA1JSv + bfQv + 4NP + akpev6v9FqsbbXh2NewhzXAagjUFJTopKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSnmP8A5OpK enSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTzH / ydSU9D9sxP9PX / AJ7f 70lK + 2Yn + nr / AM9v96SlfbMT / T1 / 57f70lK + 2Yn + nr / z2 / 3pKV9sxP8AT1 / 57f70lK + 2Yn + nr / z2 / wB6SlfbMT / T1 / 57f70lK + 2Yn + nr / wA9v96SlfbMT / T1 / wCe3 + 9JSvtmJ / p6 / wDPb / ekpX2zE / 09 f + e3 + 9JSvtmJ / p6 / 89v96SlfbMT / AE9f + e3 + 9JSvtmJ / p6 / 89v8AekpX2zE / 09f + e3 + 9JSvtmJ / p 6 / 8APb / ekpX2zE / 09f8Ant / vSUr7Zif6ev8Az2 / 3pKV9sxP9PX / nt / vSUr7Zif6ev / Pb / ekp5r7T j / 6Vn / Lm76Q48eUlP // Z
xmp. сделал: D31672CD24D1E1119C4BB9CB23DC839Auuid: 1847abc4-560c-426e-891e-6e8042ef463badobe: DocId: INDD: 55d181b0-64e9-11df-a649-a089f195907eproof: pdfxmp.iid: 24F454B924D1E1119C4BB9CB23DC839Axmp.did: 0748646266D0E111B41C9FE4A826F096adobe: DocId: INDD: 55d181b0-64e9-11df-a649- a089f195907edefault
savedxmp.iid: B23D3FB4D0DEDF11AEF994F9EBDE610-10-23T11: 09: 40-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B33D3FB4D0DEDF11AEF994F9EBDE610-10-23T11: 09: 40-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 468D5013D1DEDF11AEF994F9EBDE610-10-23T11: 12: 19-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D91CA22ED1DEDF11AEF994F9EBDE610-10-23T11: 13: 05-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 615429F56D09E0119E73CE82AF50A2812010-12-16T15: 41: 09-08: 00Adobe InDesign 7. 0 /; / метаданные
savedxmp.iid: 625429F56D09E0119E73CE82AF50A2812010-12-16T15: 42: 17-08: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 635429F56D09E0119E73CE82AF50A2812010-12-16T15: 42: 17-08: 00 Adobe InDesign 7.0 /
savedxmp.iid: B179B89B6D0CE011932FF2A5A33FAA682010-12-20T11: 16: 12-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 457AEA1A6E0CE011932FF2A5A33FAA682010-12-20T11: 19: 45-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: CD238C1E2E78E0119F5BAF818253345A2011-05-06T15: 18: 58-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 72A2FDD62E78E0119F5BAF818253345A2011-05-06T15: 18: 59-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp. iid: 73A2FDD62E78E0119F5BAF818253345A2011-05-06T15: 22: 48-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 634529FC2F78E0119F5BAF818253345A2011-05-06T15: 27: 11-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0A9B5834829EE0119C6B99C1719822A42011-06-24T09: 51: 28-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 22AB7634829EE0119C6B99C1719822A42011-06-24T09: 51: 28-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A5B220FF899EE0119C6B99C1719822A42011-06-24T10: 47: 14-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C77F4C598A9EE0119C6B99C1719822A42011-06-24T10: 49: 46-07: 00 Adobe InDesign 7.0 /; / метаданные
savexmp.iid: C87F4C598A9EE0119C6B99C1719822A42011-06-24T10: 50: 18-07: 00 Adobe InDesign 7. 0 /; / метаданные
savedxmp.iid: C97F4C598A9EE0119C6B99C1719822A42011-06-24T10: 50: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 008576AD8A9EE0119C6B99C1719822A42011-06-24T10: 52: 07-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 76BD15FB8A9EE0119C6B99C1719822A42011-06-24T10: 54: 17-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FD8F73A98C9EE0119C6B99C1719822A42011-06-24T11: 06: 19-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B6D1BDC38C9EE0119C6B99C1719822A42011-06-24T11: 07: 03-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B7D1BDC38C9EE0119C6B99C1719822A42011-06-24T11: 08: 36-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp. iid: B8D1BDC38C9EE0119C6B99C1719822A42011-06-24T11: 11: 44-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 39EEBB8D8D9EE0119C6B99C1719822A42011-06-24T11: 12: 42-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D23C8030909EE0119C6B99C1719822A42011-06-24T11: 31: 34-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8019A789909EE0119C6B99C1719822A42011-06-24T11: 34: 04-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 505EFDAA909EE0119C6B99C1719822A42011-06-24T11: 35-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9456A6B5909EE0119C6B99C1719822A42011-06-24T11: 35: 18-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 86F959D5909EE0119C6B99C1719822A42011-06-24T11: 36: 11-07: 00Adobe InDesign 7. 0 /; / метаданные
savedxmp.iid: 0B0BFB1E919EE0119C6B99C1719822A42011-06-24T11: 38: 14-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 52668158919EE0119C6B99C1719822A42011-06-24T11: 39: 51-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 35BB1067939EE0119C6B99C1719822A42011-06-24T11: 54: 34-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 27736D48949EE0119C6B99C1719822A42011-06-24T12: 00: 52-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 28736D48949EE0119C6B99C1719822A42011-06-24T12: 02: 33-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 29736D48949EE0119C6B99C1719822A42011-06-24T12: 05: 55-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp. iid: 16FB7A2F959EE0119C6B99C1719822A42011-06-24T12: 07: 20-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F238484D959EE0119C6B99C1719822A42011-06-24T12: 08: 10-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 518267EB969EE0119C6B99C1719822A42011-06-24T12: 19: 45-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BEB2F750979EE0119C6B99C1719822A42011-06-24T12: 22: 35-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5E0A1474979EE0119C6B99C1719822A42011-06-24T12: 23: 34-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BF4BCF57989EE0119C6B99C1719822A42011-06-24T12: 29: 56-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D05A3771989EE0119C6B99C1719822A42011-06-24T12: 30: 39-07: 00 Adobe InDesign 7. 0 /; / метаданные
savedxmp.iid: D15A3771989EE0119C6B99C1719822A42011-06-24T12: 51: 22-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7F8D95F69B9EE0119C6B99C1719822A42011-06-24T12: 55: 51-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FD0FAA5E9C9EE0119C6B99C1719822A42011-06-24T12: 58: 46-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 154C107C9C9EE0119C6B99C1719822A42011-06-24T12: 59: 35-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 164C107C9C9EE0119C6B99C1719822A42011-06-24T13: 45: 43-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9425503DA39EE0119C6B99C1719822A42011-06-24T13: 47: 56-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp. iid: 9525503DA39EE0119C6B99C1719822A42011-06-24T13: 49: 50-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D66F8C2DA49EE0119C6B99C1719822A42011-06-24T13: 54: 39-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5810C15EA49EE0119C6B99C1719822A42011-06-24T13: 56: 02-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0ADBC5C6A49EE0119C6B99C1719822A42011-06-24T13: 58: 56-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: CC0E8275A89EE0119C6B99C1719822A42011-06-24T14: 25: 18-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C39D5D6CA99EE0119C6B99C1719822A42011-06-24T14: 32: 12-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E6442D19AA9EE0119C6B99C1719822A42011-06-24T14: 37: 02-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2216EBD0AB9EE0119C6B99C1719822A42011-06-24T14: 49: 20-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 00BBDFE1AB9EE0119C6B99C1719822A42011-06-24T14: 49: 48-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F78ECA4EAC9EE0119C6B99C1719822A42011-06-24T14: 52: 51-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 45415DBDAC9EE0119C6B99C1719822A42011-06-24T14: 55: 57-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9DB70DD8AC9EE0119C6B99C1719822A42011-06-24T14: 56: 41-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3B432D03AD9EE0119C6B99C1719822A42011-06-24T14: 57: 54-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3CEEAD18AD9EE0119C6B99C1719822A42011-06-24T14: 58: 30-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3DEEAD18AD9EE0119C6B99C1719822A42011-06-24T14: 59: 33-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9ADA9856AD9EE0119C6B99C1719822A42011-06-24T15: 00: 14-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A578B844AE9EE0119C6B99C1719822A42011-06-24T15: 06: 53-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AD78B844AE9EE0119C6B99C1719822A42011-06-24T15: 08: 52-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 698D30E0B19EE0119C6B99C1719822A42011-06-24T15: 32: 42-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A637DB63B29EE0119C6B99C1719822A42011-06-24T15: 36: 23-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AAA1227890B1E0118959D202F8A424B72011-07-18T15: 51: 27-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5AB629A391B1E0118959D202F8A424B72011-07-18T15: 59: 48-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AE826B5A92B1E0118959D202F8A424B72011-07-18T16: 04: 56-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B6826B5A92B1E0118959D202F8A424B72011-07-18T16: 14: 55-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F5C828BA94B1E0118959D202F8A424B72011-07-18T16: 21: 55-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6DC36D539BB1E0118959D202F8A424B72011-07-18T17: 09: 09-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: DE432C4A7AD9E0118492C0005315C1CA2011-09-07T13: 17: 29-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E6A5E494A6E0E011AF689D979433521D2011-09-16T13: 58: 08-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 84F8AB85A7E0E011AF689D979433521D2011-09-16T14: 04: 52-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 85F8AB85A7E0E011AF689D979433521D2011-09-16T14: 07: 29-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 76F02741A8E0E011AF689D979433521D2011-09-16T14: 10: 07-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9FE0FA2AB7E0E011B274A69214BC3B1D2011-09-16T15: 56: 52-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FB94A353EDE2E0118D55E252632C64B12011-09-19T11: 29: 36-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FC3B30A8F3E2E0118D55E252632C64B12011-09-19T12: 14: 54-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5D98D507F5E2E0118D55E252632C64B12011-09-19T12: 24: 44-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 441556BDF6E2E0118D55E252632C64B12011-09-19T12: 36: 58-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: EBB82732F7E2E0118D55E252632C64B12011-09-19T12: 40: 14-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 60DB3ECEF7E2E0118D55E252632C64B12011-09-19T12: 44: 36-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: CA93F89AF8E2E0118D55E252632C64B12011-09-19T12: 50: 20-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 39FB6CABFAE2E0118D55E252632C64B12011-09-19T13: 05: 06-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E9443A1CFBE2E0118D55E252632C64B12011-09-19T13: 08: 15-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 89EACF7CFBE2E0118D55E252632C64B12011-09-19T13: 10: 58-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 49A8D78DFBE2E0118D55E252632C64B12011-09-19T13: 11: 26-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4BE7B20E00E3E0118D55E252632C64B12011-09-19T13: 43: 40-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6E3D384501E3E0118D55E252632C64B12011-09-19T13: 52: 21-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7631D0E701E3E0118D55E252632C64B12011-09-19T13: 56: 54-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B6FCA25902E3E0118D55E252632C64B12011-09-19T14: 00: 05-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5606F58A02E3E0118D55E252632C64B12011-09-19T14: 01: 28-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F0AFB3E70BE3E0118D55E252632C64B12011-09-19T15: 08: 29-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F1AFB3E70BE3E0118D55E252632C64B12011-09-19T15: 15: 25-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F2AFB3E70BE3E0118D55E252632C64B12011-09-19T15: 16: 04-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 1F30F92F0EE3E0118D55E252632C64B12011-09-19T15: 24: 49-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2030F92F0EE3E0118D55E252632C64B12011-09-19T16: 20: 03-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C4C817D11DE3E0118D55E252632C64B12011-09-19T17: 16: 42-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4EBD75F41DE3E0118D55E252632C64B12011-09-19T17: 17: 41-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0D23DF051EE3E0118D55E252632C64B12011-09-19T17: 18: 10-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 1CF42B411EE3E0118D55E252632C64B12011-09-19T17: 19: 50-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2B7CB68C1EE3E0118D55E252632C64B12011-09-19T17: 21: 57-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9AEF9A9C1EE3E0118D55E252632C64B12011-09-19T17: 22: 23-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 49D667011FE3E0118D55E252632C64B12011-09-19T17: 25: 12-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 781C472E1FE3E0118D55E252632C64B12011-09-19T17: 26: 28-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 45B2B39C1FE3E0118D55E252632C64B12011-09-19T17: 29: 33-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2D83D6FA1FE3E0118D55E252632C64B12011-09-19T17: 32: 11-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0AC6A72420E3E0118D55E252632C64B12011-09-19T17: 33: 21-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0BC6A72420E3E0118D55E252632C64B12011-09-19T17: 34: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0CC6A72420E3E0118D55E252632C64B12011-09-19T17: 35: 22-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6954B237A4E3E0118374A6342EC724F22011-09-20T09: 18: 47-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6A54B237A4E3E0118374A6342EC724F22011-09-20T09: 24: 19-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FE8A3115A5E3E0118374A6342EC724F22011-09-20T09: 24: 58-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F184307FA5E3E0118374A6342EC724F22011-09-20T09: 27: 56-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E0F0F589A5E3E0118374A6342EC724F22011-09-20T09: 28: 14-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 580580BCA5E3E0118374A6342EC724F22011-09-20T09: 29: 39-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 05A262D3A5E3E0118374A6342EC724F22011-09-20T09: 30: 17-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B58C0A45A6E3E0118374A6342EC724F22011-09-20T09: 33: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F5A59953AFE3E0118374A6342EC724F22011-09-20T10: 38: 18-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0D7E5F5EAFE3E0118374A6342EC724F22011-09-20T10: 38: 36-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 1E72C396C1E3E0118374A6342EC724F22011-09-20T12: 49: 01-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BE9CAEB8C1E3E0118374A6342EC724F22011-09-20T12: 49: 58-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BF9CAEB8C1E3E0118374A6342EC724F22011-09-20T12: 54: 08-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4FB99E52C2E3E0118374A6342EC724F22011-09-20T12: 54: 17-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0F4B1EEAC2E3E0118374A6342EC724F22011-09-20T12: 58: 31-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8FA16607C3E3E0118374A6342EC724F22011-09-20T12: 59: 20-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 90A16607C3E3E0118374A6342EC724F22011-09-20T13: 00: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 91A16607C3E3E0118374A6342EC724F22011-09-20T13: 01: 18-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 92A16607C3E3E0118374A6342EC724F22011-09-20T13: 01: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 93A16607C3E3E0118374A6342EC724F22011-09-20T13: 02: 02-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7995FA75C3E3E0118374A6342EC724F22011-09-20T13: 02: 25-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 08D1EDE8C3E3E0118374A6342EC724F22011-09-20T13: 05: 38-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 09D1EDE8C3E3E0118374A6342EC724F22011-09-20T13: 06: 10-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 1289675DC8E3E0118374A6342EC724F22011-09-20T13: 37: 32-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 226E03ECC9E3E0118374A6342EC724F22011-09-20T13: 48: 40-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B4EAA12CCAE3E0118374A6342EC724F22011-09-20T13: 50: 29-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 16EBB642CBE3E0118374A6342EC724F22011-09-20T13: 58: 15-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 36C18FAECCE3E0118374A6342EC724F22011-09-20T14: 08: 26-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0622A4FFCCE3E0118374A6342EC724F22011-09-20T14: 10: 42-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 96866337CDE3E0118374A6342EC724F22011-09-20T14: 12: 15-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 937A1A09CFE3E0118374A6342EC724F22011-09-20T14: 25: 17-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8B74D558CFE3E0118374A6342EC724F22011-09-20T14: 27: 30-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AEDDC194D3E3E0118374A6342EC724F22011-09-20T14: 57: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9C5678C9D5E3E0118374A6342EC724F22011-09-20T15: 13: 36-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3B29F560D6E3E0118374A6342EC724F22011-09-20T15: 17: 51-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7BE59577D7E3E0118374A6342EC724F22011-09-20T15: 25: 38-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5C4CC70DD8E3E0118374A6342EC724F22011-09-20T15: 29: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5216444ED8E3E0118374A6342EC724F22011-09-20T15: 31: 38-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 23C0C09DD8E3E0118374A6342EC724F22011-09-20T15: 33: 52-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 64BA9DD1D8E3E0118374A6342EC724F22011-09-20T15: 35: 19-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 55E6AFD2DBE3E0118374A6342EC724F22011-09-20T15: 56: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E6E1FF91DCE3E0118374A6342EC724F22011-09-20T16: 02: 10-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 08394EAADFE3E0118374A6342EC724F22011-09-20T16: 24: 19-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 29E42BBCDFE3E0118374A6342EC724F22011-09-20T16: 24: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2AE42BBCDFE3E0118374A6342EC724F22011-09-20T16: 28: 02-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 84E3C400E1E3E0118374A6342EC724F22011-09-20T16: 33: 54-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 90A23A53E1E3E0118374A6342EC724F22011-09-20T16: 36: 12-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BB70F898E1E3E0118374A6342EC724F22011-09-20T16: 38: 09-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7DE03BA4E1E3E0118374A6342EC724F22011-09-20T16: 38: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: DA3C14B2E1E3E0118374A6342EC724F22011-09-20T16: 38: 51-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 19B943C629EAE011BF4695C16EE1925E2011-09-28T16: 29: 56-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AA49C45B2AEAE011BF4695C16EE1925E2011-09-28T16: 34: 07-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2F3BC2892AEAE011BF4695C16EE1925E2011-09-28T16: 35: 24-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5824F6AB2AEAE011BF4695C16EE1925E2011-09-28T16: 36: 21-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E9634C5C2EEAE011BF4695C16EE1925E2011-09-28T17: 02: 45-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0E30B047B8EAE011A22BDC698D31A7932011-09-29T09: 30: 01-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: DD336630BAEAE011A22BDC698D31A7932011-09-29T09: 43: 41-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A0F4B140BAEAE011A22BDC698D31A7932011-09-29T09: 44: 09-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 07B6C1EFBCEAE011A22BDC698D31A7932011-09-29T10: 03: 21-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 38A8835ABFEAE011A22BDC698D31A7932011-09-29T10: 20: 40-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A4888E06C0EAE011A22BDC698D31A7932011-09-29T10: 25: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E5508418C0EAE011A22BDC698D31A7932011-09-29T10: 25: 58-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E6508418C0EAE011A22BDC698D31A7932011-09-29T10: 30: 36-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 12014AF5C0EAE011A22BDC698D31A7932011-09-29T10: 32: 09-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 13014AF5C0EAE011A22BDC698D31A7932011-09-29T10: 32: 20-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 14014AF5C0EAE011A22BDC698D31A7932011-09-29T10: 35-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D613E880C1EAE011A22BDC698D31A7932011-09-29T10: 36: 03-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B0943EA1C1EAE011A22BDC698D31A7932011-09-29T10: 36: 57-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2AFACAADC2EAE011A22BDC698D31A7932011-09-29T10: 44: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 231A61FEC4EAE011A22BDC698D31A7932011-09-29T11: 01: 02-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 13672C5AD3EAE011A22BDC698D31A7932011-09-29T12: 43: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 16D7F62DD8EAE011A22BDC698D31A7932011-09-29T13: 18: 22-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 17D7F62DD8EAE011A22BDC698D31A7932011-09-29T15: 07: 12-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5810C57AE7EAE011A22BDC698D31A7932011-09-29T15: 07: 53-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4EE765C8F4EAE011A22BDC698D31A7932011-09-29T16: 43: 07-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5DAFA7AFF5EAE011A22BDC698D31A7932011-09-29T16: 49: 35-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 83DF651AF6EAE011A22BDC698D31A7932011-09-29T16: 52: 34-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 31E3114FF6EAE011A22BDC698D31A7932011-09-29T16: 54: 03-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4C9F697D78EBE0119003B8CC406BC0462011-09-30T08: 25: 55-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E47C059E78EBE0119003B8CC406BC0462011-09-30T08: 26: 50-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F5AAD7B278EBE0119003B8CC406BC0462011-09-30T08: 27: 25-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E31EE10879EBE0119003B8CC406BC0462011-09-30T08: 29: 49-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2942C51579EBE0119003B8CC406BC0462011-09-30T08: 30: 11-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7E8BF95679EBE0119003B8CC406BC0462011-09-30T08: 32-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7CE0CEDD79EBE0119003B8CC406BC0462011-09-30T08: 35: 46-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: DB6E4DE860F3E0119584D28BC207D04F2011-10-10T09: 57: 16-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2043A8F260F3E0119584D28BC207D04F2011-10-10T09: 57: 33-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2143A8F260F3E0119584D28BC207D04F2011-10-10T09: 58: 04-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3641905A61F3E0119584D28BC207D04F2011-10-10T10: 00: 27-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5126326E61F3E0119584D28BC207D04F2011-10-10T10: 01-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 885E897D61F3E0119584D28BC207D04F2011-10-10T10: 01: 26-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 09033AD861F3E0119584D28BC207D04F2011-10-10T10: 03: 58-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9DD383FB9FF9E0119EF0F941FE776D972011-10-18T08: 43: 53-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 7EA670C1A0F9E0119EF0F941FE776D972011-10-18T08: 49: 25-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A5BF5CD2A0F9E0119EF0F941FE776D972011-10-18T08: 49: 54-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5CF530EDA0F9E0119EF0F941FE776D972011-10-18T08: 50: 39-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5DD105A4A8F9E0119EF0F941FE776D972011-10-18T09: 45: 52-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: AFB892DFA8F9E0119EF0F941FE776D972011-10-18T09: 47: 32-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B0B892DFA8F9E0119EF0F941FE776D972011-10-18T09: 48: 18-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B1B892DFA8F9E0119EF0F941FE776D972011-10-18T09: 56: 41-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B9A63C5AAAF9E0119EF0F941FE776D972011-10-18T09: 58: 07-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4AA9CAACAAF9E0119EF0F941FE776D972011-10-18T10: 00: 25-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 27207747ADF9E0119EF0F941FE776D972011-10-18T10: 19: 04-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 28207747ADF9E0119EF0F941FE776D972011-10-18T10: 19: 59-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4E229878ADF9E0119EF0F941FE776D972011-10-18T10: 20: 26-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9009FA85ADF9E0119EF0F941FE776D972011-10-18T10: 20: 49-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B235FF93ADF9E0119EF0F941FE776D972011-10-18T10: 21: 12-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 19F33CA1ADF9E0119EF0F941FE776D972011-10-18T10: 21: 35-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 301D063158FBE0119B60DF79495DDBCC2011-10-20T13: 15: 01-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 311D063158FBE0119B60DF79495DDBCC2011-10-20T13: 15: 43-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 97B9
8FBE0119B60DF79495DDBCC2011-10-20T13: 16: 23-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 18014E6758FBE0119B60DF79495DDBCC2011-10-20T13: 16: 33-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BAA2C48558FBE0119B60DF79495DDBCC2011-10-20T13: 17: 24-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4EFAD1FF58FBE0119B60DF79495DDBCC2011-10-20T13: 20: 48-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 08EB529F59FBE0119B60DF79495DDBCC2011-10-20T13: 25: 16-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A9D781BB59FBE0119B60DF79495DDBCC2011-10-20T13: 26: 03-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 08A688D559FBE0119B60DF79495DDBCC2011-10-20T13: 26: 47-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 236AE3D959FBE0119B60DF79495DDBCC2011-10-20T13: 26: 54-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FA4F1E005AFBE0119B60DF79495DDBCC2011-10-20T13: 27: 58-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: EAFC
AFBE0119B60DF79495DDBCC2011-10-20T13: 28: 13-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E82241345AFBE0119B60DF79495DDBCC2011-10-20T13: 29: 26-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B5479A4D5AFBE0119B60DF79495DDBCC2011-10-20T13: 30: 08-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E62DDF695AFBE0119B60DF79495DDBCC2011-10-20T13: 30: 56-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 754CCB8A5AFBE0119B60DF79495DDBCC2011-10-20T13: 31: 51-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B51A69845BFBE0119B60DF79495DDBCC2011-10-20T13: 38: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 48931DB05DFBE0119B60DF79495DDBCC2011-10-20T13: 54: 22-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 49931DB05DFBE0119B60DF79495DDBCC2011-10-20T13: 56: 08-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D6FF0B4C5FFBE0119B60DF79495DDBCC2011-10-20T14: 05: 53-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: EEAB9A605FFBE0119B60DF79495DDBCC2011-10-20T14: 06: 28-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 92B7B1AA5FFBE0119B60DF79495DDBCC2011-10-20T14: 08: 32-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 364BDFE85FFBE0119B60DF79495DDBCC2011-10-20T14: 10: 16-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8800312260FBE0119B60DF79495DDBCC2011-10-20T14: 11: 53-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 040D3E4760FBE0119B60DF79495DDBCC2011-10-20T14: 12: 55-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: BC32B18760FBE0119B60DF79495DDBCC2011-10-20T14: 14: 43-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C5886F9F60FBE0119B60DF79495DDBCC2011-10-20T14: 15: 23-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6FACECB160FBE0119B60DF79495DDBCC2011-10-20T14: 15: 54-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 57FAA1DF60FBE0119B60DF79495DDBCC2011-10-20T14: 17: 10-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D8290A0161FBE0119B60DF79495DDBCC2011-10-20T14: 18: 06-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D9290A0161FBE0119B60DF79495DDBCC2011-10-20T14: 18: 41-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D6F32D7061FBE0119B60DF79495DDBCC2011-10-20T14: 21: 13-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 315A447461FBE0119B60DF79495DDBCC2011-10-20T14: 21: 20-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 325A447461FBE0119B60DF79495DDBCC2011-10-20T14: 21: 58-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 335A447461FBE0119B60DF79495DDBCC2011-10-20T14: 22: 34-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 345A447461FBE0119B60DF79495DDBCC2011-10-20T14: 23: 06-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 012ED4D161FBE0119B60DF79495DDBCC2011-10-20T14: 23: 57-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E3C74DFA61FBE0119B60DF79495DDBCC2011-10-20T14: 25: 05-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5A6FD01C62FBE0119B60DF79495DDBCC2011-10-20T14: 26: 03-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 1FBD5F4162FBE0119B60DF79495DDBCC2011-10-20T14: 27: 04-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5012067162FBE0119B60DF79495DDBCC2011-10-20T14: 28: 24-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3F8AED7E62FBE0119B60DF79495DDBCC2011-10-20T14: 28: 47-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 408AED7E62FBE0119B60DF79495DDBCC2011-10-20T14: 29: 30-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 515148B062FBE0119B60DF79495DDBCC2011-10-20T14: 30: 10-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 525148B062FBE0119B60DF79495DDBCC2011-10-20T15: 14: 37-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F0E9EC7073FBE0118DB9F08066D7487
-10-20T16: 30: 05-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D6B83C5C74FEE011B60EFB622C0D73B12011-10-24T12: 14: 13-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 96C6BDF874FEE011B60EFB622C0D73B12011-10-24T12: 18: 36-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F4B0831A75FEE011B60EFB622C0D73B12011-10-24T12: 19: 33-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3825122375FEE011B60EFB622C0D73B12011-10-24T12: 19: 47-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 611E228896FEE011A0EB9ADF3BAB6D242011-10-24T16: 18: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4A01D61298FEE011A0EB9ADF3BAB6D242011-10-24T16: 29: 52-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8782A35198FEE011A0EB9ADF3BAB6D242011-10-24T16: 31: 37-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 18577C8C98FEE011A0EB9ADF3BAB6D242011-10-24T16: 33: 16-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4250B3DB8101E111813CFA62D1C8B0322011-10-28T09: 28: 24-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F84564508301E111813CFA62D1C8B0322011-10-28T09: 38: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F91BAC5A8301E111813CFA62D1C8B0322011-10-28T09: 39: 07-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F7A8B1198E09E111BF9980231FD354C82011-11-07T14: 16: 11-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9
C28E09E111BF9980231FD354C82011-11-07T14: 20: 54-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: F017864D8F09E111BF9980231FD354C82011-11-07T14: 24: 48-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 91F5267A8F09E111BF9980231FD354C82011-11-07T14: 26: 03-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 54A6E8A69009E111BF9980231FD354C82011-11-07T14: 34: 27-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6350D7CD9009E111BF9980231FD354C82011-11-07T14: 35: 33-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6450D7CD9009E111BF9980231FD354C82011-11-07T15: 22: 11-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 709FDD6A9709E111BF9980231FD354C82011-11-07T15: 22: 53-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2C6061809709E111BF9980231FD354C82011-11-07T15: 23: 29-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9E9AC9D4ED0BE111B14CD0DBDC91C56D2011-11-10T14: 46: 30-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A47B04F4ED0BE111B14CD0DBDC91C56D2011-11-10T14: 47: 22-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A70C5F07EE0BE111B14CD0DBDC91C56D2011-11-10T14: 47: 55-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: EAA18724EE0BE111B14CD0DBDC91C56D2011-11-10T14: 48: 44-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8FD746A9F30BE111B14CD0DBDC91C56D2011-11-10T15: 28: 14-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 90D746A9F30BE111B14CD0DBDC91C56D2011-11-10T15: 29: 10-08: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5939289DF442E111BC76A46D63E3DA4B2012-01-19T15: 23: 37-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2C3363E7DD45E111B0608D277956C72B2012-01-23T08: 18: 37-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 36DD4A2E6F69E1119BA88D992D5AB55C2012-03-08T14: 36: 43-08: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 321684E8676DE11181D295
11F482012-03-13T16: 54: 44-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 875BA5E8676DE11181D295
11F482012-03-13T16: 54: 45-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 885BA5E8676DE11181D295
11F482012-03-13T16: 56: 50-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2403AB5F686DE11181D295
11F482012-03-13T16: 58: 04-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: E4CB68A36A6DE11181D295
11F482012-03-13T17: 14: 17-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: B9C1BE06E06DE1119ACC9FE7999EB1182012-03-14T07: 14: 35-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6554840EE16DE1119ACC9FE7999EB1182012-03-14T07: 21: 57-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 263D2050E26DE1119ACC9FE7999EB1182012-03-14T07: 30: 57-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 86F32C87E26DE1119ACC9FE7999EB1182012-03-14T07: 32: 29-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 32D10B5BE46DE1119ACC9FE7999EB1182012-03-14T07: 45: 34-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 6F144B57E56DE1119ACC9FE7999EB1182012-03-14T07: 52: 37-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 9EC5867D746FE111BBB0C39D084F199A2012-03-16T07: 29: 51-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4C5288D7746FE111BBB0C39D084F199A2012-03-16T07: 32: 22-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C6797252756FE111BBB0C39D084F199A2012-03-16T07: 35: 48-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C7797252756FE111BBB0C39D084F199A2012-03-16T07: 36: 32-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 5776DD8C756FE111BBB0C39D084F199A2012-03-16T07: 37: 26-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A7561D9A756FE111BBB0C39D084F199A2012-03-16T07: 37: 48-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 07C9C5A15874E111A7EDC057C13F18602012-03-22T12: 53: 01-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 8782F0A15874E111A7EDC057C13F18602012-03-22T12: 53: 02-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 8882F0A15874E111A7EDC057C13F18602012-03-22T12: 54: 07-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A0A25646A7C7E1118FCABE77223BCC502012-07-06T13: 15: 05-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 92AE7646A7C7E1118FCABE77223BCC502012-07-06T13: 15: 05-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 93AE7646A7C7E1118FCABE77223BCC502012-07-06T13: 15: 13-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 94AE7646A7C7E1118FCABE77223BCC502012-07-06T13: 15: 13-07: 00 Adobe InDesign 7.0 /
savedxmp.iid: 95AE7646A7C7E1118FCABE77223BCC502012-07-06T13: 26: 25-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 96AE7646A7C7E1118FCABE77223BCC502012-07-06T13: 26: 25-07: 00 Adobe InDesign 7.0 /
savedxmp.iid: FA1615EBABC7E1118FCABE77223BCC502012-07-06T13: 48: 19-07: 00 Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 80B06DEBB4C7E1118FCABE77223BCC502012-07-06T14: 52: 45-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 61E8721EB5C7E1118FCABE77223BCC502012-07-06T14: 54: 11-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 924EA04BB5C7E1118FCABE77223BCC502012-07-06T14: 55: 26-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A209CAB2B5C7E1118FCABE77223BCC502012-07-06T14: 58: 20-07: 00 Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 7A6123FEB5C7E1118FCABE77223BCC502012-07-06T15: 00: 26-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D407A626BCC7E1118FCABE77223BCC502012-07-06T15: 44: 31-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: A1D1D53FBCC7E1118FCABE77223BCC502012-07-06T15: 45: 13-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3EFCB0F8C1C7E1118FCABE77223BCC502012-07-06T16: 26: 11-07: 00 Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 4718DE12C2C7E1118FCABE77223BCC502012-07-06T16: 26: 55-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: FFF4D02F0FCAE11192D9A062F6EEF20E2012-07-09T14: 43: 57-07: 00 Adobe InDesign 7.0 / метаданные
savedxmp.iid: 89F4F62F0FCAE11192D9A062F6EEF20E2012-07-09T14: 43: 57-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4074DDB30FCAE11192D9A062F6EEF20E2012-07-09T14: 47: 38-07: 00 Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 4174DDB30FCAE11192D9A062F6EEF20E2012-07-09T14: 51: 14-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4274DDB30FCAE11192D9A062F6EEF20E2012-07-09T15: 01: 28-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2917EECC13CAE11192D9A062F6EEF20E2012-07-09T15: 16: 58-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C0285124B3CAE111A857B60FE4F2BCD42012-07-10T10: 17: 35-07: 00Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: BE59E579B4CAE111A857B60FE4F2BCD42012-07-10T10: 27: 08-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 3F1E8A59B6CAE111A857B60FE4F2BCD42012-07-10T10: 40: 33-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 203E7563D1CAE11186569B5B88E483412012-07-10T13: 54: 06-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 2CDB44FDD1CAE11186569B5B88E483412012-07-10T14: 00: 28-07: 00Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 3BE93448ABCBE11184B8A2D2AB9FE80B2012-07-11T15: 53: 50-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 10043AF840CCE11194FDCE9770A1ADF52012-07-12T09: 45: 21-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 93D2A3FC5BD0E111B41C9FE4A826F0962012-07-17T15: 08: 49-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: C16763775CD0E111B41C9FE4A826F0962012-07-17T15: 12: 15-07: 00 Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: C26763775CD0E111B41C9FE4A826F0962012-07-17T15: 14: 47-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 072A4E245ED0E111B41C9FE4A826F0962012-07-17T15: 24: 15-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 082A4E245ED0E111B41C9FE4A826F0962012-07-17T15: 27: 33-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 17EE7ABB65D0E111B41C9FE4A826F0962012-07-17T16: 23: 15-07: 00 Adobe InDesign 7.0 / метаданные
сохраненныйxmp.iid: 0748646266D0E111B41C9FE4A826F0962012-07-17T16: 23: 15-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 0848646266D0E111B41C9FE4A826F0962012-07-17T16: 24: 08-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 23F454B924D1E1119C4BB9CB23DC839A2012-07-18T15: 05: 45-07: 00Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 24F454B924D1E1119C4BB9CB23DC839A2012-07-18T15: 06: 19-07: 00 Adobe InDesign 7.0 / метаданные
сохраненныйxmp.iid: D31672CD24D1E1119C4BB9CB23DC839A2012-07-18T15: 06: 19-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D41672CD24D1E1119C4BB9CB23DC839A2012-07-18T15: 08: 55-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: D2A20ADFC4D1E1118D7583C344CB7B322012-07-19T10: 12: 08-07: 00 Adobe InDesign 7.0 /; / метаданные
savedxmp.iid: 4A1967FAC5D1E1118D7583C344CB7B322012-07-19T10: 20: 03-07: 00Adobe InDesign 7.0 /; / метаданные
сохраненныйxmp.iid: 52A3836EFAD4E11186A5F6F8223A363E2012-07-23T12: 13: 05-07: 00 Adobe InDesign 7.0 /; / метаданные
16892application / pdf Adobe PDF Library 9.9 Ложь конечный поток endobj 3 0 obj > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 32 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Thumb 45 0 R / TrimBox [9.0 9.0 396.0 621.0] / Type / Page >> endobj 33 0 объект > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / XObject >>> / Thumb 57 0 R / TrimBox [9.0 9.0 396.0 621.0] / Тип / Страница >> endobj 34 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Thumb 59 0 R / TrimBox [9.0 9.0 396.0 621.0] / Type / Page >> endobj 35 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Thumb 61 0 R / TrimBox [9.0 9.0 396.0 621.0] / Type / Page >> endobj 36 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Thumb 64 0 R / TrimBox [9.
No related posts.
