Подключение перекрестного переключателя

Перекрестный выключатель (переключатель) – это незаменимый компонент в системах управления освещением, в которых реализована возможность включать и выключать свет одновременно из трех и более различных мест. Часто из-за этого такой переключатель еще называют «третий в схеме».

Стандартная схема подключения перекрестного выключателя выглядит следующим образом:

Более подробную информацию вы можете прочитать в нашей статье «Схема подключения перекрестного переключателя». Материал поможет вам правильно выполнить электропроводку для схем подключения в которых используются три, четыре или большее количество переключателей. Обязательно прочитайте её прежде чем приступать к подключению перекрестного переключателя.

Сейчас давайте рассмотрим, как подключить и установить механизм перекрестного выключателя. Прежде чем приступать к монтажу, обязательно отключите подачу тока в месте установки.

Для этого необходимо выключить соответствующий автоматический выключатель, в учетно-распределительном щите.

Изучив схему подключения перекрестного выключателя вы могли заметить, что для его работы требуется четыре провода, соответственно и в подрозетнике, куда мы собираемся его устанавливать, должно быть ровно столько же.

 В качестве примера для установки мы будем использовать перекрестный выключатель ABB  Busch-Jaeger серии basic55.

Приступаем к установке. В первую очередь необходимо подготовить провода. В нашем случае клеммы для подключения проводов к перекрестному переключателю выполнены в виде пружинных зажимов. Поэтому для подключения необходимо снять изоляцию с проводов на расстояние 10-14мм. Для удобства, на суппорте механизма есть наглядная схема, с которой можно сверить правильно ли вы зачистили жилы проводов.

Схема подключения проводов к перекрестному выключателю представлена на изображении ниже. От правильности соблюдения порядка подключения зависит работоспособность всей системы переключателей.

Как видите, провода подключаются строго парами, т.е. первые два провода, идущие условно от первого проходного переключателя, подключаются в зажимы со стрелками, указывающими внутрь, а вторая пара жил, идущая к условно второму проходному переключателю, в клеммы со стрелками наружу. Вот как это выглядит.

В нашем случае довольно легко определить пары проводов, так как при монтаже электропроводки прокладка кабелей до перекрестного переключателя была выполнена парой двухжильных проводов. В результате, можно не разбираясь подключать две жилы каждого из кабелей в пары клемм механизма, при этом не имеет значения какая пара будет подключена к верхним (со стрелками внутрь), а какая к нижним контактам (со стрелками наружу)

Если проводка к перекрестному переключателю выполнена не вами, не оставлено никаких пояснений или маркировок проводов, и вы соответственно не знаете какие из четырех проводов парные, я советую следующий способ определения.



КАК ОПРЕДЕЛИТЬ ПОРЯДОК ПОДКЛЮЧЕНИЯ ПРОВОДОВ К ПЕРЕКРЕСТНОМУ ПЕРЕКЛЮЧАТЕЛЮ



1. В первую очередь необходимо подключить проходные выключатели, которые как видно из схемы всегда установлены вначале и в конце системы переключателей. Как подключить проходной выключатель вы можете узнать из нашего материала «Как подключить систему проходных выключателей (переключателей)».

2. Далее включить подачу электрического тока и с помощью индикаторной отвертки найти фазу на одном из четырех проводов, идущих к перекрестному переключателю, запомнить его.

3. Изменить положение клавиши проходных выключателей, проще говоря переключить их, после чего опять же с помощью индикаторной отвертки найти фазный провод в одном из четырех проводов, идущих к перекрестному переключателю.

4. Вот эти два провода, которые вы таким образом нашли и будут составлять первую пару проводов, которые необходимо подключить в пару клемм переключателя, а оставшиеся два во вторую пару клемм.

После подсоединения проводов к механизму перекрестного выключателя, аккуратно укладываем провода с тыльной стороны и устанавливаем его в подрозетник. Затем выставляем его строго горизонтально по уровню и затягиваем крепежные винты, как показано на изображении ниже.

Далее устанавливаем декоративную рамку.

Надежно крепим её с помощью фиксатора, идущего в комплекте с переключателем. Для этого необходимо поместить его в пазы на суппорте механизма переключателя.

Осталось установить клавишу, для этого достаточно её просто вставить в посадочное место механизма переключения.



На этом установка перекрестного переключателя завершена. Закончив монтаж всех переключателей этой группы освещения, можно включить подачу электричества и проверить работу как всей системы, так и каждого её компонента.

Если у вас все еще остались вопросы про подключение перекрестного переключателя, возможных вариантах их использования и применения, проблемы с выбором или покупкой, в общем любые по этой теме — обязательно пишите их в комментариях к статье, постараемся на все ответить.

Схемы подключения переключателей освещения

Проходные выключатели называются также переключателями света. Они взаимодействуют с другими переключателями, замыкая и размыкая электрическую цепь в определенных местах. В каждом случае используется определенная схема подключения переключателей освещения. В результате, при разрыве одной электрической цепи, замыкается другая, следовательно, управление светом легко осуществляется из разных мест. Поэтому такие схемы становятся все более популярными среди широких масс потребителей.

Содержание

Назначение и виды проходных выключателей

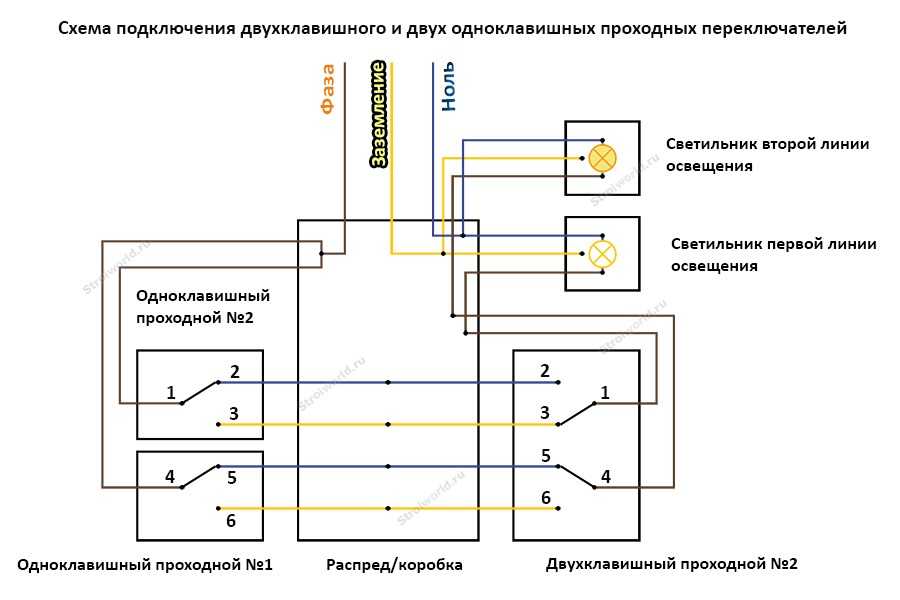

Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.

При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения. Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.

Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Схема подключения переключателей освещения с трех мест

При наличии больших помещений, целесообразно использование уже не двух, а трех переключателей освещения. Очень часто такие системы устанавливаются во дворах или на приусадебных участках. При выходе из дома свет включается, а после подхода к нужному месту – выключается.

Три переключателя могут устанавливаться в комнатах с несколькими спальными местами. Такая же схема может применяться и на неосвещенных лестницах большой протяженности. В этом случае проходные выключатели устанавливаются внизу, посередине и в конце, в верхней части лестницы.

Для управления освещением с трех разных мест используется специальная схема подключения. В ее состав входит соединительная коробка, осветительный прибор, провода и выключатели. В схеме применяются два проходных и один перекрестный выключатель. Внешний вид этих приборов напоминает традиционные одноклавишные выключатели. Существенным отличием является не полное отключение соединений электрической цепи, а всего лишь переключение контактов из одной позиции в другую. В проходных выключателях переключающий механизм находится посередине контактов. Существуют двухклавишные переключатели, объединяющие в единое целое два одноклавишных выключателя и оборудованные шестью контактами.

В переключателях с одной клавишей имеется три контакта: один для фазного провода, а к двум другим подключаются промежуточные провода. В перекрестном выключателе имеется четыре контакта, от которых идут по два провода к каждому перекидному выключателю. Переключаемые электрические линии соединяются в форме креста, отсюда и название этого прибора. В процессе его работы происходит одновременное соединение и разъединение первого и второго выключателей. В результате перемещения контактов, свет загорается и гаснет. При включении любого проходного выключателя происходит замыкание промежуточного электропровода. Образуется замкнутая цепь, и свет загорается. Если изменить состояние любой клавиши, то свет погаснет.

При монтаже системы нужно обращать внимание на правильное соединение концов каждого проводника. В противном случае схема просто не будет работать. Особую сложность представляет правильная коммутация проводов в распределительной коробке при большом количестве точек управления. Рекомендуется маркировать провода еще на стадии прокладки, чтобы в дальнейшем не перепутать их при подключении.

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Лучший способ подключения нескольких коммутаторов

Бесплатная доставка @ $250 Прогресс-бар

Вы получили БЕСПЛАТНУЮ ДОСТАВКУ!

Этот заказ не подлежит бесплатной доставке

Итого

Лучший способ подключения нескольких коммутаторов

Именно поэтому многие современные коммутаторы предварительно разработаны для работы в стеке, кластере или другой конфигурации. Цель состоит в том, чтобы соединить несколько коммутаторов вместе, чтобы улучшить сеть.

Зачем соединять несколько коммутаторов вместе?

Какова цель подключения нескольких коммутаторов? В большинстве случаев целью является расширение доступа к сети. Когда вы подключаете коммутаторы, вы получаете больше портов, которые можно использовать, а это означает, что больше устройств могут использовать сеть.

В зависимости от конфигурации подключение нескольких коммутаторов также может увеличить пропускную способность сети. Это важно для любой ресурсоемкой сети с недостаточной общей пропускной способностью.

Как подключить коммутаторы

Существует множество способов подключения коммутаторов. Вы можете соединить их в гирляндную цепочку, соединить звездой, каскадировать, сгруппировать или сложить. В большинстве современных сетей более распространены каскады, кластеры и стеки. Это потому, что они предлагают определенные преимущества, которые многие современные разработчики сетей находят замечательными.

Использование этих трех распространенных способов подключения позволяет выделить определенные атрибуты, которые делают каждую конфигурацию лучше или хуже, в зависимости от того, что вам нужно.

Каскадный

Каскадирование — это метод, при котором каждый коммутатор подключается через несколько портов к другим коммутаторам. Используя эту конфигурацию, вы получаете свободу в настройке и управлении каскадом коммутаторов. Один коммутатор может управлять ими всеми, или любой коммутатор может управляться независимо. Ни один коммутатор не должен быть подчиненным главному коммутатору, но такая возможность существует.

Такая конфигурация коммутаторов обеспечивает максимально возможное количество подключенных коммутаторов. Нет жесткого логического ограничения на количество коммутаторов, которые можно разместить в каскаде. С другой стороны, каскадные конфигурации не увеличивают пропускную способность сети.

В основном, каскадирование очень хорошо подходит для смешивания и согласования переключателей разных производителей или конструкций.

Наконец, в каскаде каждый коммутатор имеет свой собственный IP-адрес.

Штабелирование

Стекирование — это метод, предназначенный для максимизации доступа к портам (не обязательно общего количества портов).

В стеке плотность портов равна сумме всех портов на всех коммутаторах в стеке. Тем не менее, существует теоретический предел количества коммутаторов, которые можно объединить в стек. Этот предел установлен дизайном, и вы можете найти его для данной модели.

Отсюда следует еще один важный момент. Когда вы складываете коммутаторы, они должны быть совместимы друг с другом. В большинстве случаев это означает, что вы должны установить несколько коммутаторов одной и той же модели в стек.

Для этих компромиссов стекирование существенно повышает пропускную способность сети. В стеке полоса пропускания может быть объединена между коммутаторами в стеке для достижения большей общей скорости передачи данных.

Что касается управления, то один коммутатор управляет всем коммутатором с возможностью установки резервного коммутатора, который поддерживает стек в случае отказа основного главного коммутатора.

Еще одно замечание относительно стеков: один IP-адрес используется для всего стека.

Кластеризация

Кластеризация представляет собой комбинацию идей, связанных с каскадами и стеками. В этой конфигурации одно устройство выполняет логику управления всеми другими подключенными к нему коммутаторами. Однако это не гирляндная цепочка. Вместо этого каждый дополнительный коммутатор подключается непосредственно к командному коммутатору.

Важно отметить, что командному коммутатору назначается один IP-адрес, которого достаточно для всего кластера.

Существует жесткое ограничение на количество коммутаторов, которые вы можете иметь в одном кластере (определяется доступными портами на командном коммутаторе). Поскольку кластеризация может отражать каскадирование и/или стекирование, выигрыш в пропускной способности зависит от того, как вы спроектируете кластер. Если вы используете стекирование в своем кластере, вы можете увеличить пропускную способность за счет конфигурации. Если вы каскадируете свой кластер, то увеличения пропускной способности не будет.

Наконец, вы не можете смешивать и сочетать модели в кластере. Только коммутаторы, совместимые с кластером, будут работать вместе.

Часто существует лучший способ подключения нескольких коммутаторов. Это зависит от того, что вам действительно нужно от вашей сети. Когда вы потратите время на изучение сравнения различных конфигураций, вы сможете выработать стратегию в отношении наилучшей конфигурации и соответствующего бюджета на сетевые коммутаторы йогурта.

100003

Коммутатор HPE Aruba серии 2530, 24 порта 10/100/1000, 4 восходящих канала SFP, восстановленный, J9776A

• Следует ли обновить коммутатор 3750X до коммутатора 3850?
• Руководство по коммутаторам Cisco Catalyst
• Основы сетевых коммутаторов
• В чем разница между коммутаторами Cisco 3650 и 3750X?
• Что означает 5G для моей бизнес-сети?
• Как правильно выбрать стоечный сервер

Расширение портов маршрутизатора и соединение коммутаторов вместе

Обновлено: 6 февраля 2023 г. Автор: steve

Для большинства домашних сетей требуется гораздо больше соединений Ethernet, чем обеспечивают домашние маршрутизаторы (обычно 4).

Поэтому обычно количество портов Ethernet увеличивается путем добавления в сеть дополнительного коммутатора или коммутаторов.

Сетевой коммутатор можно добавить к любому из портов LAN маршрутизатора, как показано на схеме ниже:

Подключение нескольких коммутаторов

К маршрутизатору можно подключить несколько коммутаторов, а также коммутаторы к коммутаторам.

При подключении нескольких коммутаторов стремитесь к топологии «звезда» и старайтесь избегать каскадирования коммутаторов. См. топологию домашней сети.

Как работают коммутаторы

Коммутатор работает, используя MAC-адреса подключенных устройств.

Если мы посмотрим на диаграмму ниже, показывающую 8-портовый коммутатор:

Устройство 1 связывается с устройством 2 в то же время, когда устройство 7 связывается с устройством 8. То же самое для портов 3,4,5,6 .

Таким образом, если каждый порт имеет скорость 100 Мбит/с, то общая скорость передачи данных через коммутатор составляет 4*100 Мбит/с.

Теперь пусть устройства подключены к портам 1-7, а порт 8 подключен к маршрутизатору, и устройства взаимодействуют только с Интернетом, а не друг с другом.

Если скорость каждого порта составляет 100 Мбит/с, максимальная пропускная способность составляет 100 Мбит, поскольку все устройства подключаются к маршрутизатору.

Добавление устройств к коммутаторам

Добавление устройств к коммутатору может сильно повлиять на скорость вашей сети.

Если у вас есть локальный NAS (сетевое хранилище) или локальные серверы и вы локально передаете большие файлы, вам необходимо знать о потоке данных, прежде чем назначать устройства коммутаторам.

Если у вас есть набор смешанных коммутаторов, используйте более быстрые коммутаторы для общих устройств, таких как блоки NAS.

Смесительные переключатели с разными скоростями.

Если у вас есть несколько коммутаторов, например, 10/100 и 1 Гбит/с, то более медленные коммутаторы должны располагаться на конце сети, ближайшем к узлам (компьютерам).

Коммутаторы и маршрутизаторы

При расширении портов в сети мы используем дополнительные коммутаторы, а не маршрутизаторы.

Обычно мы избегаем более одного маршрутизатора в домашней сети. См. Два маршрутизатора в домашней сети

Общие вопросы и ответы

В-Не нужно ли при подключении коммутатора к коммутатору использовать специальные порты?

A — Много лет назад ответ был бы утвердительным, но теперь все современные коммутаторы и маршрутизаторы используют автоматический MIDX, который автоматически определяет соединения и при необходимости выполняет кроссовер.

В. Требуются ли для добавления дополнительного коммутатора дополнительные IP-адреса?

А- Да и нет. Коммутатор работает на MAC-адресах , а не на IP-адресах , поэтому ему не нужен и IP-адрес.
