Монтаж двухклавишного выключателя света — схемы подключения и советы по монтажным работам (125 фото)

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтоб управлять сразу несколькими контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они выполняют разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которой должна быть изображена схема подключения. Потому мало просто посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы покупаете его в интернете.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами – один совместный, и два отдельных на отход. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям – разным светильникам, или отдельным контурам люстры.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Внутренности выключателя вы уже видите, а значит нужно снять декоративную подложку. Она находится вокруг клавиш, и снимается только после того, как клавиши уже сняты.

Теперь у нас в руках голый каркас, который уже готов к монтажу.

Теперь, когда приходит время работы с контактами, убедитесь в том, что на все помещение, или на этот отдельный участок, перекрыто напряжение. Для этого можно воспользоваться простой синдикатной отверткой.

Важно не забывать, что подключение двухклавишного выключателя своими руками, как и вообще работа с электричеством, должны начинаться из соблюдения техники безопасности.

Монтаж

После всех проделанных действий у вас в руках должен оказаться голый каркас выключателя. Теперь самое сложное правильно подключить провода к контактам. Поскольку задача выключателя заключается в том, чтоб передавать напряжение с фазы на нужные вам контуры, а ошибка может заключаться в том, что вам бы хотелось, чтоб кнопка, которая находится ближе к вам, включала одну лампочку, а вторая уже две, а не наоборот.

Для того, чтоб обнаружить центральный контакт, вам стоит обратить внимание на маркировку, или оценить ситуацию визуально – часто место под него оставляют в самом центре выключателя, в гордом одиночестве.

В случае, если он расположен не в центре, а схемы читать вы не умеете, то на помощь вам прийти может проверочная отвертка, которая обладает очень интересной и полезной функцией – прозвон на аккумуляторе. Для этого вам нужно взять винт или простой гвоздик и засунуть его в проверяемый контакт. Дальше беретесь за винт пальцами, а другие контакты проверяете тестером.

Поскольку мы разбираемся, как правильно подключить выключатель на две лампочки и больше, то нужно начинать переключать выключатели.

При переключении кнопки должна замыкаться цепь, и если вы удачно нашли центральный контакт, то светодиод на отвертке должен засветиться. Работает это с обеими клавишами, просто они должны быть в положение замкнутого контура.

Теперь, когда вы определились с центральным контактом, к нему подличаете фазу, а в контакты под кнопки фиксируете провода от люстры или светильников. Все это дело теперь нужно закрепить в подрозетнике, одеть декоративную рамку, а затем и клавиши.

Как видите, установка двойного выключателя своими руками достаточно простое занятие, практика в котором поможет вам в будущем делать это быстро и легко.

Фото монтажа двухклавишного выключателя света

Вам понравилась статья? Поделитесь 😉



инструкция по монтажу, советы, видео

Содержание

• 1 Внутреннее содержимое
• 2 Особенности разводки
• 3 Основные составляющие цепи
• 4 Порядок объединения проводов
• 5 Рекомендации специалистов
• 6 Выключатель, оснащенный таймером
• 7 Видео

Монтаж электрооборудования и составляющих электрической системы многим кажется сложной задачей, но при желании с любой работой, даже самой трудной, можно справиться своими силами. Главное – это усердие и терпение, а облегчить выполнение монтажных манипуляций помогут пошаговые инструкции и обучающие видео. С помощью детальных пособий, даже не имея опыта, можно своими руками установить тот или иной прибор.

У многих людей возникает потребность подключить выключатель, состоящий из двух клавиш. Такие выключатели чаще всего используются в квартирах и в частных домах. Некоторые предпочитают обращаться к специалистам, но ведь услуги профессионалов стоят недешево. Детальная инструкция поможет вам подсоединить этот прибор самостоятельно, даже если вы не являетесь по профессии электриком.

Выключатель представляет собой элемент, предназначенный для создания оптимальной световой разводки в квартире или монтажа светильника. Конструкция этого прибора довольно простая, но содержит несколько нюансов, которые следует принимать во внимание.

В данной статье дается описание этих тонкостей, чтобы у вас были подсказки, позволяющие правильно соединить находящиеся в корпусе контакты.

Внутреннее содержимое

Монтаж выключателя следует начинать с изучения его наполнения, ведь детали, из которых он состоит, оказывают влияние на работу прибора. Необходимо понять, с чем вам предстоит работать, чтобы не повредить механизм, не причинить вреда своему здоровью и обеспечить правильное функционирование розетки. Нужно заранее разобраться, каким образом в одной точке объединяется множество проводков, ведь выключатель состоит всего из трех клемм.

Важно! Не пожалейте времени на изучение содержимого выключателя, чтобы выполнить работу по его подключению правильно.

При подсоединении проводов применяются именно данные клеммы. Для беспрепятственного выключения света других составляющих не требуется. Вникнуть в детали можно после детального ознакомления с главной разводкой после изучения схемы подсоединения кабелей.

Особенности разводки

Разводка является ключевым звеном в создании осветительной системы. При монтаже выключателя в первую очередь рекомендуется закрепить все необходимое, а затем в одной коробке скомпоновать провода. За счет этого вы обеспечите легкость объединения концов.

В данном случае можно предельно доступно выяснить принцип. При необходимости вы можете заручиться помощью электрика — наверняка, среди ваших знакомых найдется человек, хорошо разбирающийся в электричестве, или просто попросить, чтобы вам разъяснили непонятные моменты.

Основные составляющие цепи

Основная задача заключается в том, чтобы в одном месте скомпоновать все провода, идущие от основных составляющих цепи. Внимательно рассмотрите все кабеля, ведь они служат основой, именно поэтому им нужно уделить самое пристальное внимание. Учесть и подготовить нужно:

• двухклавишный выключатель;
• количество осветительных приборов;
• подвод от электрического щитка.

К данным деталям желательно заранее подсоединить кабеля, а затем вывести их в чашу. Далее выполняется сбор в одной точке трех концов, идущих от двухклавишного выключателя, двух концов от световых устройств и двух — от электрического щитка.

Внимание! При монтаже розетки схема будет другой — этот нюанс обязательно принимается во внимание.

Порядок объединения проводов

Монтаж выключателя предваряет подготовка. При помощи специальной отвертки (ее еще называют индикаторной) осторожно проверяют защищенные концы от электрощитка. По итогам проверки «ноль» и «фаза» в обязательном порядке обозначаются фломастером. Специалисты обходятся без этого, но тем, у кого нет опыта в подобном деле, рекомендуется затратить немного времени – это позволит предотвратить ошибки. Не игнорируйте данный совет, иначе вы потратите еще больше времени на исправление недочетов. После этого можно выполнять подключение.

На первом этапе подсоединяются три провода: «ноль» от электрощита объединяется с 2 концами световых приборов (люстры, светильника). Если монтируется новый осветительный прибор, «ноль» объединяют с единственным кабелем. Принцип подключения с уже имеющимися световыми приборами и новыми различный. В этом заключается основное отличие, его необходимо принимать во внимание.

На следующей стадии фазовый провод от электрощитка подводят к обособленному контакту выключателя, состоящего из двух клавиш. Данная мера требуется для дальнейшего отключения конкретного устройства, по-другому делать недопустимо, иначе будет нарушена главная схема.

В завершение подсоединяются оставшиеся концы проводов от световых устройств к 2 клеммам, которые содержит выключатель. Итогом проделанных манипуляций становится прерывание фазы при отключении любой из клавиш. На основании этого можно сделать вывод, что работа выполнена правильно. Принцип здесь несложный, вы сможете в нем разобраться и осуществить все необходимые действия своими руками.

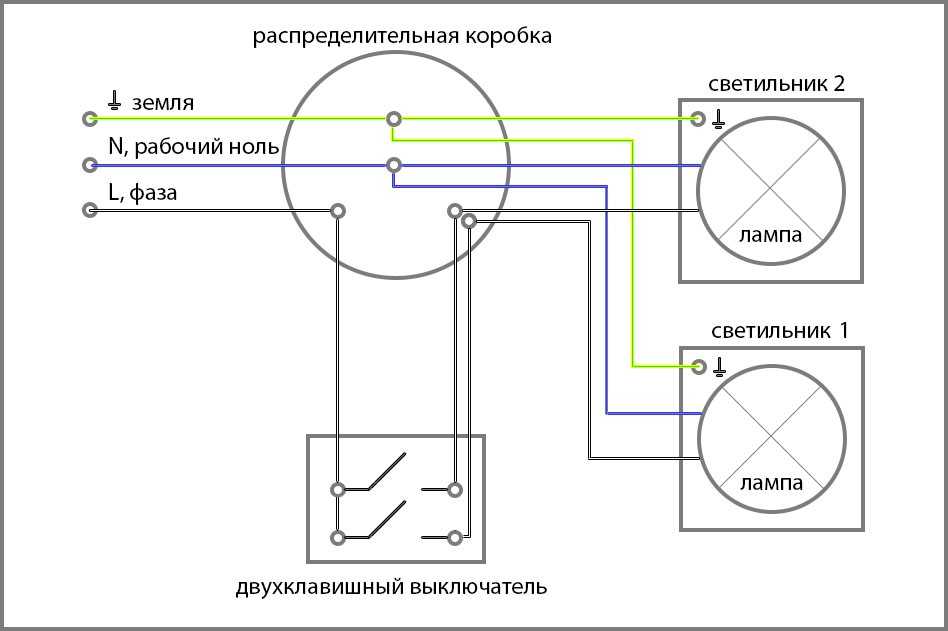

Картинка наглядно демонстрирует, как должны быть подключены провода. Фото помогут вам понять, что и в какой последовательности нужно делать.

Если вы попробуете поменять двухкнопочный выключатель своими руками, то поймете, что профессиональных знаний и умений в этом деле не требуется. С этой задачей смогут справиться даже новички, особых сложностей не возникнет. Многие из тех, кто пробовал самостоятельно подсоединять выключатели, утверждают, что обычную розетку смонтировать гораздо труднее.

Не бойтесь браться за эту работу, особенно если хотите сэкономить на услугах специалистов. Вам не придется ждать приезда мастера и платить ему деньги, вы сможете установить выключатель сами в свободное время. Конечно, есть определенные нюансы, о которых можно узнать исключительно в процессе работы, но вы сумеете в них разобраться.

Рекомендации специалистов

Перед тем как приступить к работе с электросетью, следует принять во внимание ряд важных тонкостей. Об этом говорят специалисты, регулярно сталкивающиеся с распространёнными ошибками, которые обычные люди допускают при установке выключателей. Профессионалы готовы дать советы и пояснить, как правильно выполнять монтажные манипуляции, чтобы получить долговечную готовую схему.

Представляем вашему вниманию несколько полезных рекомендаций:

1. Перед монтажом составляющих цепи основательно проверяется работоспособность элементов. В противном случае после подсоединения нужно будет «прозвонить» кабели, чтобы отыскать разрыв. Подобную вероятность следует исключить, иначе в будущем могут возникнуть проблемы. Вы же не хотите остаться без света из-за ошибок, допущенных при монтаже?!
2. Подключая два световых прибора, не экономьте на чаше, так как это может обернуться неприятностями. Рекомендуется заранее купить чашу, имеющую четыре выхода, позволяющую добиться максимально надежного соединения проводов. Подобное решение отличается практичностью и подтверждает правильность подсоединения.
3. Соблюдайте осторожность при соединении зачищенных проводов. Не допускайте их скрещивания, чтобы не возникло возможной угрозы при их дальнейшем использовании. Выполнить эти предписания трудно, но очень важно свести к минимуму касание.
4. Даже обычные розетки, которые стоят в каждой квартире, могут заискрить. Подобное происходит в результате контакта фазового провода с «нулем», поэтому старайтесь избегать ошибок.
5. Соединив провода, залудите концы. Для этой цели используется паяльный инструмент и припой. С этими приспособлениями многие не желают иметь дела, но не забывайте о том, что безопасность — прежде всего. Подобная мера предотвращает появление ржавчины, интенсивно образующейся под действием тока. Сделайте все необходимое, чтобы увеличить срок службы выключателя. Выполнив эту рекомендацию, вы избавите себя от необходимости в скором времени покупать и устанавливать новый выключатель.
6. Не экономьте изоленту. После того как вы закроете чашу, она будет единственной преградой разрыва, по этой причине желательно тщательно изолировать каждый участок зачищенных концов.

Если вы хотите, чтобы смонтированная вашими руками схема прослужила долго, следуйте рекомендациям профессионалов. Некоторые считают, что знают все сами, и игнорируют предписания специалистов. Из-за этого возникают ошибки, нарушающие работоспособность световых приборов, которые потом приходится устранять.

Руководствуясь советами профессиональных электриков, даже новичок сможет избежать ошибок. Вы правильно выполните работы по установке выключателя и обеспечите стабильную эксплуатацию освещения в своем жилище. Принцип монтажа выключателя одинаков и для квартиры, и для частного дома, главное — не пренебрегать рекомендациями.

Выключатель, оснащенный таймером

Современные производители электрооборудования предлагают новые модели выключателей, оснащенные таймерами. Многие люди не желают лишний раз подниматься для выключения света. Подобная необходимость доставляет дискомфорт любителям поспать; в таких случаях можно воспользоваться инновационными технологиями.

Сегодня есть возможность установки выключателя, оборудованного таймером. Благодаря таймеру работа выключателя заранее программируется, устанавливается определённое время отключения света. Выключатели с таймером – очередной шаг в будущее.

Стандартные розетки также оснащаются таким механизмом, но мы пока остановимся только на выключателях. Опыт показывает, насколько важна проверка контактов, но трудностей в любом случае не предвидится. Производители разработали обособленную конструкцию. Подведение контактов к датчику не предусматривается, он не нуждается в питании от электрической сети.

Наиболее востребованы электронные датчики, но можно встретить и механические, хоть они и менее популярны. Какой вариант предпочесть – решать вам, монтаж не имеет различий. Естественно, розетки, обладающие сенсорным дисплеем, более удобны, но на выключателе он может отсутствовать. По этой причине рекомендуется сэкономить финансы, отказавшись от лишних деталей, требующих больших расходов. Решение принимают покупатели, а об особенностях каждой модели детально могут рассказать продавцы.

Схема подсоединения — не такая уж сложная. Выключатели, состоящих из двух клавиш, уже много лет пользуются популярностью и применяются повсеместно; их можно встретить почти в каждом доме, поэтому особенности монтажа знакомы большинству людей. С этой задачей можно справиться в течение нескольких минут, конечно, если ответственно подойти к подготовке.

Все же гораздо труднее прямо на месте объединить клеммы, рекомендуется заранее подготовить оголенные концы проводов. Обособленная чаша выступает непременным условием, гарантирующим надежность. Многие новички забывают об этом моменте и оставляют кабеля, маскируя их штукатурным слоем.

Устанавливая выключатель, старайтесь работать аккуратно: этот прибор хоть и маленький, но может испортить отделку стеновой поверхности. Лучше всего монтировать выключатель на этапе ремонтных работ, конечно, если вам не требуется срочная замена сломавшегося механизма.

Теперь вы знаете не только как подключить двухклавишный выключатель, но и как продлить срок его службы, каких ошибок следует избегать, чтобы прибор функционировал исправно.

Видео

Монтаж двухклавишного выключателя не потребует особых усилий и не займет много времени — убедитесь в этом сами. Процесс самостоятельного подключения выключателя облегчит просмотр обучающего видеоурока. Наглядная схема подключения двухклавишного выключателя представлена на этом видео:

Две распределительные коробки Стоковое фото от ©lisafx 6517349

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

ПредприятиеЦены

Все изображения

ВойтиРегистрация

Удалить BG

Образец

Чтобы загрузить это изображение,

Уже зарегистрированы? Войти

Я согласен с Соглашением о членствеПолучать информационные бюллетени и специальные предложения

Однополюсный электрический распределительный щит на 120 В, состоящий из двух групп, установленный на деревянном стержне с видимой проводкой. Все логотипы удалены. Остальной текст является общим. Горизонта

— Фото автора lisafx

Получите это изображение всего за 1,44 € с нашим новым гибким планом

Попробуйте сейчас . Шприц и стетоскоп на столе в больнице. Лондон, Большой Лондон, Великобритания. Автоматическая современная швейная машина вышивает узор, промышленное вышивальное оборудование. Производители текстиля. Промышленная текстильная фабрика, Текстильная фабрика. Текстильная промышленностьПромышленный робот-лазер для резки металлических деталей с высокой точностью. Клип. Станок для лазерной резки металла. Шприц делает инъекционные движения на синем фоне в режиме остановки движения. Электрическая поддержка силовых кабелей высокого напряжения. Энергетическая промышленность. Производство, распределение и передача электроэнергии. Медсестра распыляет лекарство из шприца, готовящегося к инъекции на переднем плане. На заднем плане размытая фигура молодой женщины, лежащей в постели. Концепция здравоохранения, лечения Приборная панель с кнопками и переключателями на солнечной электростанции. Надпись на панели: Цепи защиты по току С-31 и С-32, Цепи напряжения С-31 и С-32Силуэт женщины в постели и шприц крупным планомМедсестра в одноразовых перчатках, маске и шапочке подходит и проверяет, как капает лекарство в инфузионной системеЗакрыть шприц. Медицина вытекает из шприца по капле. Закройте шприц. Медицина вытекает из шприца по капле. Закройте шприц. Лекарство вытекает из шприца по капле. Доктор женщина хорошей внешности держит в руке шприц, выпускает лишний воздух из шприца и смотрит в камеру.

Usage Information

Вы можете использовать эту бесплатную фотографию «Двухпостовая распределительная коробка» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

Вы можете купить эту фотографию и скачать ее в высоком разрешении до 4368×2912. Дата загрузки: 25 августа 2011 г.

Инструменты

Справочный фон Бесплатный фон для удаления видео загрузить обратное поиск изображения Усовершенствование изображения AI

DepositPhotos

Language

Информация

• Часто задаваемые вопросы
• Все документы

039

505050505050505050505050 505050505050505050 5050505050505050 5050505050505050505050505050 50505050505050505050

.

Доступно на

Контакты и поддержка

• +49-800-000-42-21
• Контакты
• Depositphotos Отзывы

© 2009-2023. Depositphotos, Inc. США. Все права защищены.

Вы используете устаревший браузер. Чтобы работать в Интернете быстрее и безопаснее, бесплатно обновитесь сегодня.

1 группа 2 пути | 2 Gang 1 Way

На прошлой неделе я попросил нового ученика-электрика на работе принести мне 1 Gang 2-позиционные выключатели света. Он посмотрел на меня так, как будто у меня было две головы и я просто говорил на каком-то выдуманном языке. Потом я объяснил что означают 1 группа и 2 группы выключателей света , и он понял, что это довольно просто, как только кто-то объяснил это на простом английском языке.

Это навело меня на мысль, что должно быть много людей, которых смущает этот забавный световой жаргон. В этом посте будет ясным и понятным языком объяснено, что означают термины 1 группа 1 направление, 1 группа 2 направления, 2 группы 1 направление и 2 группы 2 направления , а также несколько других общих терминов. Я также добавил несколько сравнительных таблиц стоимости выключателей, чтобы помочь читателям выбрать лучший вариант! 3-клавишный выключатель света, установленный на стене

Количество групп выключателя света просто относится к количеству физических выключателей на одной пластине. Количество способов относится к различным рабочим функциям каждого переключателя. Скорее всего, мы найдем двухсторонний переключатель в каждом конце нашего коридора.

Это краткое объяснение в удобной форме для быстрого чтения. Не волнуйтесь, если это все еще немного сбивает с толку, мы продолжим разбирать его дальше, чтобы вы точно знали, какой выключатель света вам нужен.

Давайте начнем с того, что означает группа выключателей света, а затем мы перейдем к тому, что означают пути выключателей света.

Одно, двух и трехклавишное Значение для выключателей освещения

Как мы уже упоминали, количество групп относится к числу выключателей на одной пластине. Самый распространенный тип выключателя в наших домах — одноклавишный. Это простой выключатель света, как показано на рисунке ниже. 1-клавишный выключатель света в моей спальне дома

Мы видим, что на задней панели есть только один выключатель. Это будет известно как одноблочный переключатель на одной задней панели.

Когда мы говорим о пластине, мы имеем в виду пластиковую часть сзади, в которой находятся винты. Это то, что мы бы назвали задней пластиной одного размера 9.0003

Все эти одинарные задние панели одного размера. Строительная промышленность собралась вместе и определила, что это будет универсальный размер, используемый для одной пластины (к вашему сведению: это тот же размер, что и у одиночной розетки ). Если вы купите любой переключатель с одним размером пластины, он подойдет в качестве замены того места, где когда-то была другая пластина с одним размером.

Логично предположить, что если у нас есть один выключатель для одноклавишного выключателя, мы ожидаем увидеть два выключателя на двухклавишном выключателе, и это именно то, что мы получаем. (Я бы всегда советовал покупать фирменные переключатели хорошего качества, такие как мои любимые связан на Amazon здесь .)

2-клавишный выключатель света

Ниже приведена фотография 2-клавишного выключателя света. Это просто означает, что два переключателя расположены рядом друг с другом на одной задней панели. Двухклавишный выключатель света

Когда дело доходит до групп выключателей света, все очень просто. В бытовых условиях мы чаще всего находим одно- и двухклавишные выключатели.

Иногда в наших домах можно встретить 3-х или 4-х групповые выключатели (обычно на кухне, где нам нужно иметь несколько регуляторов освещения в одном месте)

3-клавишный выключатель света

На изображении в начале этого поста, которое я также помещу ниже, показан 3-клавишный выключатель света. 3-клавишный выключатель света

Мы видим, что теперь у нас есть три переключателя на одной задней панели . Это означает, что мы можем управлять тремя разными источниками света из одного места в нашем доме. Этот 3-клавишный переключатель на amazon является хорошим вариантом в большинстве случаев использования.

На фото не так очевидно, но есть кое-что, о чем нам нужно знать. Поскольку теперь у нас есть 3 выключателя света на одной пластине, размер задней панели иногда увеличивается. На фото выше это уже не одинарная задняя панель, а двойная задняя панель.

Стоит отметить, что мы можем получить 3 групповых переключателя на задней панели одного размера, как показано на фотографии ниже, взятой из Screwfix. . Все выключатели с двойной задней панелью взаимозаменяемы (они также имеют тот же размер, что и двойная розетка)

Причина, по которой промышленность стандартизировала эти размеры, заключается в том, что это позволяет заменять электрические аксессуары (например, выключатели света) гораздо более легкая работа . Задняя коробка заглублена в стену, в которую пластина может ввинчиваться. Нет необходимости менять заднюю коробку при замене выключателя света, так как размер стандартизирован.

В коммерческих помещениях можно сойти с ума от количества банд, особенно на больших открытых площадях. У нас могут быть десятки банд на каждом бэкплейте. Однако для простоты остановлюсь на 3-х бандах.

Диммерные выключатели имеют группы

Мы использовали обычных выключателей света на всех наших примерах фотографий выше, но точно такие же правила применяются к диммерным переключателям. Диммерный переключатель по-прежнему остается просто переключателем, поэтому мы можем иметь 1-клавишный диммерный переключатель, 2-клавишный диммерный переключатель и так далее.

Ниже приведена фотография трехклавишного выключателя света, но одна из групп представляет собой диммер. Чтобы завершить наше понимание групп выключателей света, мы должны кратко упомянуть выключатели с вытяжным шнуром. Такие выключатели чаще всего встречаются в ванных комнатах. Базовый тип от хороший производитель, такой как этот на amazon , — это все, что нужно большинству людей, нет необходимости грабить банк. Выключатель находится на потолке, а вниз свисает веревка, чтобы наши мокрые руки не доставали до электричества.

Хотя технически тросовый выключатель, изображенный ниже, может считаться одноклавишным, я лично никогда не видел двухклавишный шнуровой выключатель, и быстрый поиск в Google показывает мне, что их нелегко найти.

Если вы искали шнуровой выключатель света, вы бы нашли изображение ниже. Шнурковый выключатель света, установленный на потолке в подсобном помещении

Надеюсь, это объяснило различия в группах выключателей света. Извините, если я усложнил вопрос, но мне всегда говорили, что у меня есть привычка объяснять слишком быстро, поэтому я постарался максимально разбить его на части.

Теперь, когда мы понимаем группы выключателей света, мы можем посмотреть, что мы имеем в виду, когда говорим о количестве контактов выключателя света!

См. также: Можно ли использовать внутреннее освещение снаружи?

Выключатель света с односторонним движением Пояснение

Выключатель с односторонним движением — это самый простой тип выключателя света. Это означает, что у переключателя света есть одна основная функция: переключатель можно щелкнуть вниз, чтобы включить свет, и щелкнуть вверх, чтобы свет выключился. Односторонние выключатели обычно находятся в спальнях, так как часто есть только один дверной проем в комнату и из комнаты.

В любом месте вашего дома, где есть один дверной проем, например, в спальне или гостиной, вы, скорее всего, найдете односторонний выключатель света. Это потому, что вы собираетесь выйти через ту же дверь, через которую вошли в комнату, и поэтому мы собираемся использовать тот же самый переключатель, чтобы снова выключить свет, который мы использовали для его включения.

Этот разговор о дверных проемах может показаться немного странным, но поддержите меня, так как это лучший способ объяснить способы освещения.

На фотографии ниже показана проводка одностороннего выключателя света, который я снял со стены для демонстрации. Проводка в переключателе настолько проста, насколько это возможно. Переключатель замыкается (или включается), чтобы замкнуть цепь, и размыкается (или выключается), чтобы разорвать цепь и снова выключить свет.1 Переключатель путевого освещения

Как мы видим, питание подается и отключается. Очень простой выключатель света, как описано выше.

На задней панели имеется один переключатель (1 группа), и это односторонний переключатель. Поэтому мы называем этот тип выключателя одноклавишным однопозиционным выключателем света (на одной задней панели). Посмотрите, как все начинает складываться!

Несмотря на то, что переключатель является простым и простым, электропроводка не такова. Этот пост предназначен только для понимания жаргона. Есть много способов подключить цепь освещения, поэтому я всегда советую обратиться к квалифицированному электрику, который сделает для вас любую электрическую работу.

Двунаправленный выключатель света Пояснение

Двунаправленный выключатель света используется, когда нам нужны два разных выключателя для управления одним и тем же светом. Чаще всего мы можем найти примеры двухсторонних выключателей света в противоположных концах коридора. В любой комнате, в которую мы можем войти через одну дверь и выйти через другую дверь, обычно есть двухпозиционные выключатели света.

Двухстороннее переключение света немного сложнее понять, но это не должно быть слишком сложно на примере (надеюсь)

В коридоре дома я могу войти через парадную дверь, а затем выйти из коридора на кухню и в спальню через заднюю дверь. Самое замечательное, что я могу включить свет в коридоре, когда вхожу через парадную дверь с помощью выключателя света, расположенного рядом с этой дверью. Когда я выхожу из коридора на кухню сзади, я могу выключить свет в коридоре с помощью выключателя, расположенного рядом с этой кухонной дверью.

Продолжая наш пример, утром я могу войти в прихожую через кухонную дверь и включить свет в прихожей, затем я могу выйти через парадную дверь и выключить свет в прихожей.

Нам нужны два выключателя, чтобы иметь возможность управлять освещением в коридоре в любом положении.

Попробуйте это дома, включив свет. Возможно, вы не обратили особого внимания, но у вас, вероятно, есть такие светильники в коридоре или, возможно, выключатель наверху и внизу лестницы, который управляет одним и тем же светом.

Мы видим, что щелчок переключателя вниз больше не обязательно означает, что свет загорается, а щелчок переключателя вверх больше не обязательно означает выключение. Это также зависит от работы другого выключателя света.

Нам нужны два разных выключателя света, чтобы они работали по-разному. Здесь на помощь приходит 2-позиционное освещение.

2-позиционный выключатель света может быть соединен с другим 2-позиционным выключателем света на противоположных концах комнаты, и они оба работают вместе для управления одним и тем же светом.

На изображении ниже показана проводка на задней стороне двухпозиционного выключателя света. Это тот, который я снял со стены дома, чтобы продемонстрировать, и все во имя науки! Задняя часть двустороннего выключателя света в моем коридоре

Мы видим, что на этот раз кабелей больше, а проводка для двухстороннего освещения сложнее. Дополнительные кабели называются «стяжками», и они позволяют двум выключателям света связываться друг с другом (технически это неверно, но помогает объяснить мою точку зрения)

Цель этого поста не в том, чтобы объяснить, как подключить освещение, поскольку я всегда советовал бы пригласить электрика для выполнения любых электрических задач.

На изображении выше есть 1 выключатель на задней панели (так что это 1-клавишный выключатель), но он должен работать вместе с другим выключателем света в противоположном конце коридора (так что это 2-позиционный выключатель). Это означает что при заказе этого выключателя мы попросим 1-бандовый двухпозиционный выключатель света.

Надеюсь, читатели увидят, что банды и способы выключателей света — это разные вопросы, которые следует учитывать. У нас может быть 1-клавишный, 1-позиционный или 1-клавишный 2-позиционный переключатель. Они независимы друг от друга.

Промежуточное переключение света

Промежуточные выключатели света используются, когда для управления одним светильником требуется 3 или более выключателей света. Место в нашем доме, где мы можем найти промежуточные выключатели, будет в большой спальне с одним выключателем рядом с дверью, одним рядом с дверью в ванную комнату и одним выключателем у кровати, все они управляют одним и тем же светом в середине спальни.

Двухпозиционные выключатели работают идеально, когда у нас есть два отдельных выключателя, управляющих одним и тем же светом. Если нам нужно больше двух выключателей света, как в примере выше, то нам нужно начать добавлять промежуточные выключатели.

Мы можем добавить столько промежуточных переключателей, сколько необходимо.

Ниже фото задней части промежуточного выключателя света. У меня в квартире нет промежуточного выключателя, я могу снять его со стены, поэтому я позаимствовал изображение с Screwfix. Читатели могут видеть, что теперь у нас есть 4 клеммы сзади для закрепления кабеля. Промежуточный выключатель света взят из Screwfix 9.0003

Применяются те же правила относительно групп, поэтому на изображении выше показан одноклавишный промежуточный выключатель света.

Проводка для промежуточных выключателей снова становится еще более сложной, поэтому даже самому увлеченному домашнему мастеру следует обратиться к электрику (как и при всех электромонтажных работах).

Сравнение цен на выключатели света

Многие электрики предпочитают оснащать свои фургоны двусторонним освещением, а не односторонним, поскольку затраты довольно схожи.

Двухпозиционный выключатель света можно использовать вместо однопозиционного выключателя. То же самое не верно в обратном порядке, если нам нужен 2-позиционный выключатель света, мы не можем использовать 1-позиционный переключатель , мы должны оставить работу и купить правильный 2-позиционный переключатель .

Light Switch Cost Comparison

Brand	Type of Light Switch	Cost (£)
MK	1 Gang – 1 Way	1.69
MK	1 Gang – 2 Way	1.81
Mk	2 Gang – 2 Way	3.36
MK	3 Gang – 2 Way	6.51
LAP	1-клавишный – 2-полосный диммер	8,05
MK	1-ганг – 2-полосный диммер	26,49

Разницу в стоимости различных выключателей света можно увидеть из приведенной выше таблицы 908.
