Площадь живого сечения воздуховода: Расчет площади воздуховодов и фасонных изделий

Расчет воздухораспределения. Требования к устройству системы вентиляции., страница 4

По опреденному в [4] расходу воздуха и рекомендуемой скорости  в воздухозаборной шахте [1], прил. 19 определяется ориентировочная площадь в живом сечении решетки

                          (19)

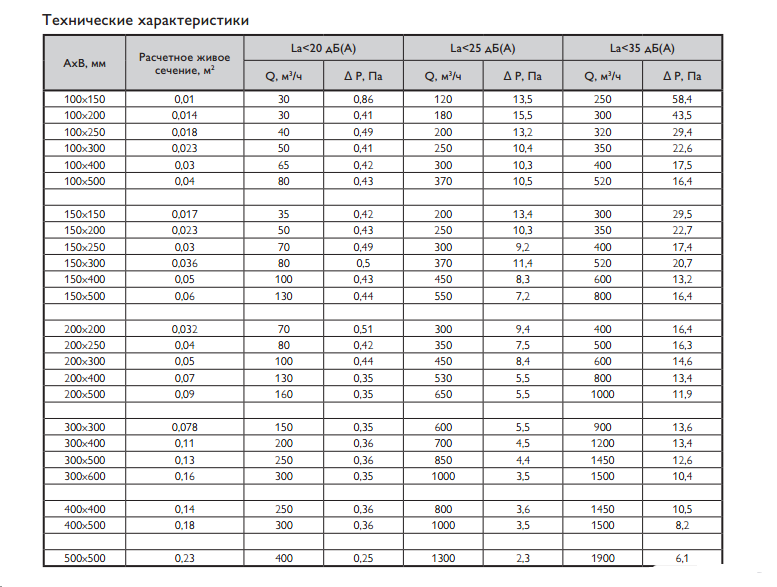

По каталогу производителя [3] принимаем к установке три наружных решетки АРН с защитной сеткой 750х1000, белого цвета – RAL9016: АРН + С 750 х 1000, с площадью живого сечения  = 0,358 м². Суммарное живое сечение трех решеток  = 1,074 м².

Скорость воздуха  в суммарном живом сечении трех решеток

(20)

Аэродинамическое сопортивление при проходе воздуха через решетки

                           (21)

где  – коэффициент местного сопротивления решетки, принимается по данным производителя,  = 2,36

Размеры живого сечения воздухозаборной шахты принимаются исходя из требований (прил. 19 [1]) к максимально-допустимой скорости движения воздуха в ней.

Найдем площадь живого сечения шахты, исходя из допустимой скорости движения воздуха в ней и геометрических размеров решеток. Значение принимается аналогично (19).

Принимаем размер шахты (по внутреннему обмеру) 1,0х1,2 м. Площадь живого сечени шахты

Скорость воздуха в живом сечении шахты

Динамическое давление при движении воздуха через шахту

КМС решеток

Вид воздухозаборной шахты представлен в графической части проекта.

3.2. Подбор воздушного клапана КВУ

Методика расчета КВУ аналогична расчету воздухозаборной решетки.

Ориентировочную площадь живого сечения  принимаем аналогично (18)

По техническим характеристикам с сайта производителя принимаем клапан КВУ 1600х1000, с площадью живого сечения  = 1,48 м² [7].

 принят аналогично сопротивлению дроссельного клапана при угле поворота лопаток 15⁰ [8].

3.3. Аэродинамический расчет неразветвленного воздуховода

Задачей аэродинамического расчета неразветвленного воздуховода является выявление угла установки регулируемого устройства в каждом приточном отверстии, обеспечивающее истечение в помещение заданного расхода воздуха. При этом определяется: потери давления в воздухораспределителе и максимальное аэродинамическое сопротивление воздуховода и вентиляционной сети в целом.

При установке многостворчатого регулятора расхода на ответвлении (решетка АДН-К), за пределами магистрального воздуховода практически исключается влияние положения лопаток регулятора расхода на потери давления в транзитном потоке. Для расчета воздуховодов существуют аэродинамические характеристики [3], учитывающие положение (угол установки) лопаток регуляторов: расхода , направления , и формы  струи.

Воздуховод разбивают на отдельные участки с неизменным расходом воздуха по длине. Нумерацию участков начинают с конца воздуховода. Так как в концевой решетке регулятор расхода не устанавливается (устанавливается решетка

АДН-К 400х800), давление перед второй (или каждой последующей) решеткой известно. С учетом этого определяются расчетные потери давления для нахождения по аэродинамичекой характеристике угла поворота (положени) регулятора расхода.

3.3.1. Методика расчета неразветвленного воздуховода П1

Исходные данные

 – 22980 м³/ч;

 – 3830 м³/ч;

 – 3,58 м/с;

Расстояние между решетками  – 2,93 м;

Угол наклона приточной неполной веерной струи  – 27⁰;

 — 45⁰.

Определяем размеры начального сечения воздуховода концевого участка 1-2 (см. графическую часть), стремясь сохранить постоянной его высоту .

Начальное сечение:

при  =  = 8 м/с (табл. 22.13 [9]) находим

                            (22)

Размеры воздуховода принимаем в соответствии с [11], [10]: при  = 0,8 м (высота),  = 1,0 м (ширина)

                                 (23)

при  = 8 м/с  = 38,4 Па

                                                          (24)

Участок 1-2

Задаемся  = 2-4 м/с [1], принимая  = 3 м/с, находим:

                         (25)

где  – расход воздуха на первом участке (расход воздуха через одну решетку), далее по аналогии;

%d0%bf%d0%bb%d0%be%d1%89%d0%b0%d0%b4%d1%8c+%d0%be%d0%b7%d1%91%d1%80 — с русского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АлтайскийАрабскийАрмянскийБаскскийБашкирскийБелорусскийВенгерскийВепсскийВодскийГреческийДатскийИвритИдишИжорскийИнгушскийИндонезийскийИсландскийИтальянскийКазахскийКарачаевскийКитайскийКорейскийКрымскотатарскийКумыкскийЛатинскийЛатышскийЛитовскийМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПерсидскийПольскийПортугальскийСловацкийСловенскийСуахилиТаджикскийТайскийТатарскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрумскийФинскийФранцузскийЦерковнославянский (Старославянский)ЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Состав систем вентиляции

Основные компоненты

Механическая вентиляция может быть приточной, вытяжной и приточно-вытяжной. Из основных вентиляционных компонентов, которые описаны в этом разделе, можно собрать систему приточной вентиляции, которая сможет подогревать и очищать воздух от пыли. Вытяжная система состоит из аналогичных компонентов, только направление воздуха в ней обратное, да еще отсутствуют калорифер и фильтр, поскольку воздух, как правило, не требуется обрабатывать.

Далее мы по умолчанию будем описывать приточную систему, а на особенности вытяжной вентиляции будем указывать отдельно. Описание компонентов расположено по направлению движения воздуха в приточной системе.

Воздухозаборная решетка

Через воздухозаборную (наружную) решетку в систему приточной вентиляции поступает свежий (или не очень, все зависит от того, где эта решетка расположена) воздух. Наружные решетки, как и другие элементы воздухопроводной сети, могут быть круглой или прямоугольной формы. Наружная решетка выполняет не только декоративную функцию, но и защищает систему вентиляции от попадания внутрь посторонних предметов, капель дождя и снега.

Решетка может комплектоваться сеткой для улучшения защиты, однако в стандартную комплектацию сетка обычно не входит, и ее приходится приобретать отдельно.

С выбором наружной решетки могут быть связаны определенные сложности. Дело в том, что решетка, подобранная по расходу воздуха и уровню шума, как правило, оказывается больше размера магистрального воздуховода и, соответственно, отверстия в наружной стене, которое пробивается точно под его размер. В этом случае между воздуховодом и решеткой нужно устанавливать адаптер, но разместить его негде, поэтому решетку монтируют вплотную к воздуховоду. Это нарушает расчетный режим работы решетки, поскольку воздух проходит только через ее центральную область, что приводит к увеличению уровня шума и существенному падению давления на ней. Эта особенность более свойственна декоративным фасадным решеткам, при разработке которых основное внимание уделяется их внешнему виду: такие решетки имеют широкие ламели и малую площадь живого сечения. Исходя из практических соображений, лучше выбирать решетки с небольшими ламелями, возможно, не слишком красивые, но имеющие хорошую аэродинамику и не препятствующие движению воздушного потока.

Воздуховоды

Воздуховоды соединяют все компоненты системы вентиляции и вместе с фасонными изделиями (тройниками, поворотами, переходниками), решетками, клапанами и другими элементами образуют воздухораспределительную сеть. Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).

Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму этим воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что позволяет при монтаже изгибать воздуховод произвольным образом, а при транспортировке — складывать «гармошкой». Недостатком гибких воздуховодов является более высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их обычно используют на участках небольшой протяженности.

Существуют также термоизолированные воздуховоды, предназначенные для подачи воздуха, температура которого отличается от температуры окружающей среды. В квартирах и коттеджах часто применяют термо- и шумопоглощающие воздуховоды. Они похожи на термоизолированные воздуховоды, но в их внутренней поверхности есть множество небольших отверстий, которые позволяют поглощать шумы специальному материалу, покрывающему воздуховод. Использование таких воздуховодов позволяет в некоторых случаях обойтись без шумоглушителя.

Воздушный клапан

После наружной решетки устанавливается воздушный клапан, который должен надежно перекрывать вентиляционный канал при выключении вентиляции. Если этого не сделать, то зимой под действием разности давления, которая возникает из-за большого перепада температур внутри и снаружи помещения, даже при выключенном вентиляторе наружный воздух будет проникать в помещение. Этот ледяной поток не только создаст дискомфорт, но и вызовет конденсацию капель воды на охлажденных воздуховодах, адаптерах и решетках — эти капли будут стекать вниз, образуя на полу лужи.

Самый простой и недорогой тип воздушного клапана — это ручной клапан, заслонку которого пользователь может поворачивать с помощью рукоятки. Такой клапан рекомендуется использовать в том случае, когда вентиляция отключается лишь изредка, например, на время длительных отъездов. При частом включении и отключении вентиляции удобнее использовать клапан с электроприводом.

Клапан с электроприводом похож на ручной клапан, только вместо ручки на нем закреплен электропривод, который открывает и закрывает заслонку по команде системы автоматики. Однако такой клапан останется открытым, если во время работы вентиляции электропитание внезапно исчезнет. В системах вентиляции с водяным калорифером это недопустимо, поскольку может привести к замерзанию воды в калорифере и его повреждению. Поэтому в таких вентсистемах устанавливают клапан с приводом с возвратной пружиной: эта пружина закрывает заслонку клапана при отсутствии электропитания. Если вы самостоятельно выбираете привод клапана, следует обращать внимание не только на его тип (с возвратной пружиной или без нее) и напряжение питания (24В или 220В), но и на момент вращения — силу, с которой привод поворачивает заслонку. Клапаны, соприкасающиеся с наружным воздухом подвержены риску обмерзания, поэтому для них необходимо подбирать приводы с большим моментом вращения, способные работать в тяжелых условиях. Отметим, что во многих приточных установках клапан с электроприводом уже есть в базовой комплектации. В этом случае использовать дополнительный клапан не обязательно, однако, при желании, можно установить ручной клапан в непосредственной близости от воздухозаборной решетки и закрывать его на время длительных отъездов. Это предотвратит проникновение холодного воздуха в участок воздуховода, ведущий к приточной установке, и повысит безопасность системы.

В вытяжной вентиляции вместо клапана с электроприводом можно использовать более простой и дешевый обратный клапан пружинного («бабочка») или гравитационного типа, который позволяет воздуху двигаться только в одном направлении. В клапане пружинного типа есть две подпружиненные заслонки (похожие на крылья бабочки), которые могут открываться только в одну сторону. В гравитационном клапане используются жалюзи, закрывающиеся под собственным весом. Подпружиненные заслонки и жалюзи открываются под действием напора воздуха, создаваемого вентилятором. Если напора воздуха нет или он направлен в обратную сторону — клапан закрывается. Думаем, понятно, почему такой клапан можно использовать только в вытяжной вентиляции: поток воздуха в такой системе направлен наружу, поэтому клапан будет открыт, когда воздух выходит из помещения. При выключении вентилятора и возникновении обратного давления клапан закроется и не пропустит холодный воздух внутрь помещения. В приточной же системе обратный клапан придется развернуть и его применение потеряет смысл, поскольку он будет открываться под действием давления наружного воздуха.

Фильтр

Воздушный фильтр устанавливается во всех системах вентиляции и служит для защиты от пыли, пуха и насекомых не только обслуживаемых помещений, но и компонентов вентиляционной системы. Фильтры бывают разных классов: чем выше класс фильтра, тем мельче частицы пыли, которые он может эффективно задерживать (подробнее о классах фильтров можно узнать в этой статье). На входе приточной системы (после клапана) обычно устанавливают фильтр грубой очистки класса EU3 или EU4. Этот фильтр, в первую очередь, защищает от засорения пылью вентилятор и калорифер.

Если к чистоте воздуха предъявляются повышенные требования, то дополнительно можно установить пылевой фильтр тонкой очистки класса EU5 или EU7, угольный, фотокаталитический и другие типы фильтров. Такие фильтры устанавливаются после всех остальных секций вентиляционной установки для того, чтобы задерживать микрочастицы, которые могут лететь с вентилятора, теплообменников и других ее элементов.

В процессе работы вентсистемы фильтр загрязняется, и время от времени его приходится менять. Поскольку скорость загрязнения фильтра зависит от степени запыленности наружного воздуха, точный срок службы фильтра неизвестен. Держать его состояние под контролем помогает дифференциальный датчик давления, который измеряет перепад давления на фильтре. При загрязнении фильтра его сопротивление возрастает, а по мере роста сопротивления растет и перепад давления. Когда перепад давления достигает заданной величины, система автоматики сообщает пользователю о том, что пришло время заменить фильтр.

Калорифер

Калорифер или нагреватель предназначен для подогрева наружного воздуха в холодный период года. Калорифер может быть водяным (подключается к системе центрального или автономного водяного отопления) или электрическим. Для небольших систем вентиляции удобнее использовать электрический калорифер, поскольку монтаж и обслуживание такой системы требует меньших затрат. Для офисов и коттеджей площадью более 150 м² лучше использовать водяной нагреватель, в противном случае стоимость затраченной на нагрев воздуха электроэнергии будет слишком высокой.

Чтобы поддерживать стабильную температуру воздуха на выходе вентсистемы, необходимо плавно изменять мощность нагревателя. Для этого водяному калориферу необходим так называемый узел обвязки, в который входят водяной насос, клапаны и другие элементы. Узел обвязки позволяет плавно регулировать поток теплоносителя через калорифер, изменяя тем самым его теплоотдачу и поддерживая температуру воздуха на заданном уровне.

Вентилятор

Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности (количества «прокачиваемого» воздуха) и создаваемого при данной производительности давления (подробнее об этих параметрах рассказывается в разделе Расчет вентиляции). В системах вентиляции используется два типа вентиляторов: осевые (к этому типу относятся бытовые вентиляторы «на ножке») и радиальные или центробежные (как «беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако имеют низкое давление: если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами), то скорость потока заметно падает. Поэтому в системах приточной вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, создающие высоконапорный воздушный поток. Осевые же вентиляторы чаще устанавливают на место вытяжных решеток в санузле и на кухне с целью увеличения производительности штатной вытяжной вентиляции.

Для регулирования производительности (скорости вращения) вентиляторов применяют автотрансформаторы, которые позволяют ступенчато изменять напряжение питания (обычно используется от 3 до 5 ступеней), а также симисторные регуляторы, способные плавно изменять напряжение питания и, соответственно, производительность вентиляторов в широком диапазоне. Для управления высокопроизводительными вентиляторами вместо симисторных регуляторов используют более дорогие частотные преобразователи, которые имеют преимущество при работе вентилятора в области низких скоростей вращения и обеспечивают его плавный пуск.

В настоящее время набирают популярность электронно-коммутируемые вентиляторы с двигателем постоянного тока и встроенным регулятором скорости вращения (аналог DC-инверторных двигателей компрессоров кондиционеров). Новые вентиляторы сохраняют высокий КПД во всем диапазоне скоростей вращения, имеют встроенную защиту от пропадания фазы, перегрева или механической блокировки рабочего колеса. На базе таких вентиляторов возможно создание систем с переменным расходом воздуха.

Шумоглушитель

Если шум, создаваемый вентилятором, требуется снизить до приемлемого для жилого или офисного помещения уровня, после вентилятора необходимо установить шумоглушитель. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал, которым облицовываются одна или несколько стенок шумоглушителя. Степень звукопоглощения определяется, в первую очередь, длиной шумоглушителя — удовлетворительных результатов можно добиться, используя шумоглушители длиной не менее 1 метра.

В некоторых случаях шумоглушитель устанавливают не только на выходе, но и на входе приточной системы. Это бывает необходимо в случае, когда воздухозаборная решетка расположена недалеко от открытого окна и шум от вентилятора может мешать соседям.

Дроссель-клапан

После выхода из шумоглушителя очищенный от пыли и подогретый до нужной температуры воздух готов к распределению по помещениям. Для этого от магистрального воздуховода прокладываются ответвления меньшего диаметра, ведущие в обслуживаемые помещения, и на каждом ответвлении устанавливают балансировочный дроссель-клапан (воздушный клапан с ручным управлением). На этапе пуско-наладки эти клапаны частично закрывают, добиваясь заданного по проекту расхода воздуха в каждом помещении.

Заметим, что из-за увеличения скорости воздушного потока в прикрытом дроссель-клапане может возникать шум, поэтому эти клапаны следует размещать на дальней от воздухораспределителя стороне воздуховода-ответвления.

В VAV-системах с плавной регулировкой расхода воздуха балансировочные дроссель-клапаны могут не устанавливаться, поскольку в такой системе объем подаваемого воздуха регулируется в процессе работы индивидуально для каждой зоны.

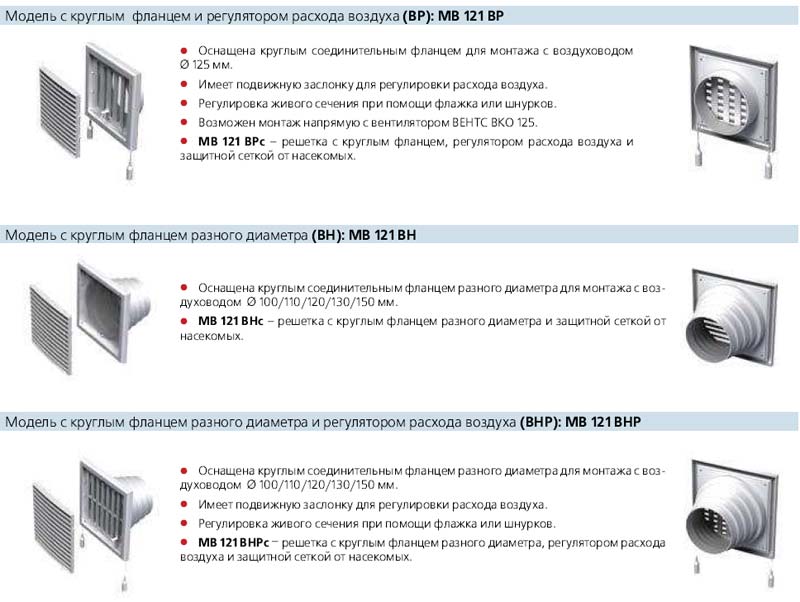

Распределители воздуха и адаптеры

Воздухораспределитель устанавливается на выходе воздуховода и служит для равномерного распределения воздуха по обслуживаемому помещению. На рынке существует множество типов распределителей, которые разделяются на решетки и диффузоры (плафоны). Для подключения воздуховода к решетке требуется адаптер, в то время как подключить к воздуховоду диффузор можно без использования дополнительных элементов. Воздухораспределители могут устанавливаться практически в любом месте — на стене, потолке и даже на полу (для каждого месторасположения используются различные распределители).

Распределительные решетки выпускаются, преимущественно, прямоугольной формы и они могут через соответствующий адаптер присоединяться к любым типам воздуховодов. Диффузоры же бывают круглой и прямоугольной формы и имеют встроенный регулятор расхода воздуха (дроссель-клапан для них не нужен). Некоторые типы решеток также комплектуются регулятором расхода воздуха. Однако из-за возможного увеличения уровня шума применять их мы не рекомендуем. Если существует возможность монтажа дроссель-клапана, то лучше выбрать решетку без регулятора расхода.

Все воздухораспределители разделяются на приточные (для распределения воздуха), вытяжные (для забора воздуха) и универсальные, которые можно использовать в вентсистемах любых типов. Большим разнообразием отличаются приточные решетки, которые могут быть нерегулируемые (с фиксированными жалюзи) и регулируемые, позволяющие изменять направление воздушного потока в одной или двух плоскостях. В каталогах обычно указываются не только размеры изделия и возможность регулирования направления потока, но также уровень шума и дальность распространения воздушной струи при заданном расходе воздуха. Описать здесь все виды и особенности распределителей не представляется возможным, но вы можете найти эту информацию на сайтах производителей, например в каталогах Арктос (pdf), Systemair или Trox.

Мы уже говорили о том, что для подключения решетки к воздуховоду необходимо адаптер. Обычно он представляет собой прямоугольный короб с круглым или прямоугольным патрубком, к которому подключается воздуховод (для гибких воздуховодов патрубок может иметь овальную форму). В лицевую (открытую) часть короба вставляется и фиксируется подпружиненными пластинами решетка. Для более равномерного распределения воздушной струи желательно, чтобы воздуховод подключался к боковой стороне короба.

Если необходимо мягкое воздухораспределение без направленных потоков воздуха на выходе из распределителя, используют специальный адаптер, называемый камера статического давления. В таком адаптере происходит снижение давления, рассеивание и стабилизация воздушного потока на перфорированной пластине, благодаря чему на выходе образуется низкоскоростной поток с низким уровнем шума, равномерно распределенный по всей площади решетки. Как правило, камеры статического давления комплектуются дроссель-клапанами для регулирования расхода воздуха.

Переточные решетки

Один из распространенных вариантов организации воздушных потоков между приточной и вытяжной системами вентиляции заключается в подаче чистого (приточного) воздуха в жилые помещения и удаление отработанного (вытяжного) воздуха из кухни и санузлов. Такая схема обеспечивает воздушный подпор «грязных» помещений, не позволяя неприятным запахам распространяться по квартире или коттеджу. Однако для нормального функционирования такой системы требуется обеспечить беспрепятственное движение воздуха из комнат в коридор и из коридора в санузлы и на кухню. Для этого обычно все внутренние двери имеют небольшой зазор между нижней кромкой двери и полом (порогом).

Однако если между помещениями должен проходить большой объем воздуха, в зазоре может возникнуть шум из-за высокой скорости воздуха, а большой перепад давления между помещениями приведет к появлению эффекта «хлопающих дверей». В подобных случаях в межкомнатные двери или тонкие стены устанавливают переточные решетки, которые позволяют воздуху свободно «перетекать» из комнаты в коридор (для жилых помещений) или из коридора в санузлы и на кухню. Переточная решетка состоит из двух частей, которые устанавливаются по обеим сторонам отверстия. Форма и угол наклона ламелей решетки подбирается таким образом, чтобы исключить возможность сквозного обзора.

Системы автоматики

Для управления элементами вентиляционной системы необходима система автоматики. В простейшем случае автоматика позволяет регулировать скорость вентилятора и температуру воздуха, а также контролировать безопасность системы: защищать электрический калорифер от перегрева, а водяной — от замерзания (для большей надежности обычно используется многоуровневая защита).

Более продвинутые системы автоматики могут контролировать состояние воздушного фильтра, работать по таймеру, управлять дополнительными устройствами (вытяжным вентилятором или увлажнителем воздуха), подключаться к системе «умный дом» и т. д. Расширенными возможностями, как правило, обладает цифровая система автоматики, комплектуемая пультом управления с дисплеем, на котором отображается вся информация о текущем состоянии вентсистемы.

Для наборных систем вентиляции автоматика выполняется в виде щита управления, который необходимо соединять с элементами вентиляционной системы отдельными кабелями. В моноблочных вентустановках система автоматики может быть встроена в ее корпус. В этом случае для сборки системы бывает достаточно подсоединить к вентиляционной установке пульт управления.



Дополнительные компоненты

Дополнительные компоненты используются для охлаждения, увлажнения и осушения воздуха, а также для энергосбережения. Они применяются в приточных и приточно-вытяжных системах вентиляции.

Рекуператор

Рекуператоры используются в приточно-вытяжных вентсистемах и позволяют снизить потребляемую калорифером мощность при сохранении как производительности системы вентиляции, так и температуры приточного воздуха. Эта экономия достигается за счет подогрева приточного воздуха тепловой энергией удаляемого (вытяжного) воздуха. На практике подобные устройства чаще устанавливаются в больших коттеджах или офисах, где экономия энергии особенно актуальна. В квартирах же применение систем с рекуператором затруднено из-за большой протяженностиприточно-вытяжной воздухопроводной сети и сложностью с организацией воздушного подпора «грязных помещений».

Рассмотрим особенности основных типов рекуператоров:

• Пластинчатые рекуператоры. Это самый простой и недорогой тип рекуператора, в них потоки приточного и вытяжного воздуха движутся по узким каналам, обмениваясь теплом через тонкие стенки. Эти рекуператоры не имеют движущихся частей и поэтому просты в изготовлении, но их КПД не слишком высок и составляет около 50–60%. В холодный период года такие рекуператоры склонны к обмерзанию, что затрудняет их применение в средней полосе России. В теплый период года пластинчатый рекуператор желательно заменять летним блоком, чтобы избежать образования конденсата в приточном канале.
• Рекуператоры с промежуточным теплоносителем. В таких рекуператорах используется два теплообменника, между которыми циркулирует водно-гликолиевый раствор. Один из теплообменников расположен в приточном канале, второй — в вытяжном. Теплоноситель нагревается удаляемым воздухом и передает тепло приточному воздуху. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Такие рекуператоры имеют низкую эффективность, их КПД составляет 45–60%.

• Роторный рекуператор. В таких рекуператорах тепло передается вращающимся между вытяжным и приточным каналами ротором. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Роторные рекуператоры имеют высокую стоимость, однако, их КПД также самый высокий — до 90%. Конструктивной особенностью роторных рекуператоров является небольшой (5–10%) подмес вытяжного воздуха к приточному. Это не позволяет подавать в вытяжной канал сильно загрязненный или имеющий резкий запах воздух, поэтому в системахприточно-вытяжной вентиляции с роторным рекуператором применяют дополнительную (изолированную от основной системы) вытяжку в санузлах и на кухне. Еще одна особенность роторных рекуператоров — частичная передача влаги от удаляемого воздуха к приточному (это является преимуществом для жилых помещений, но недостатком для бассейнов).



Для защиты рекуператоров от пыли рекомендуется использовать фильтры класса EU4 или EU5, расположенные на входе приточного и вытяжного каналов.

Увлажнитель воздуха

Проблема, с которой сталкиваются все обитатели вентилируемых помещений — это крайне низкая влажность воздуха в холодный период года. Причина этого явления в том, что зимой холодный наружный воздух содержит очень мало влаги. Когда этот воздух попадает в дом и нагревается, его относительная влажность падает до 10–20% (подробнее об этом можно узнать из статьи Что такое влажность воздуха). Для борьбы с чрезмерной сухостью воздуха систему вентиляции дополняют канальным увлажнителем или используют ПУ с секцией увлажнения, что позволяет поддерживать во всех обслуживаемых помещениях оптимальный уровень влажности.

Чаще всего в квартирах и коттеджах применяют экологически безопасные увлажнители парового и испарительного типов с подводом водопроводной воды, например паровые увлажнители Carel HumiSteam или секции увлажнения испарительного типа Breezart HumiLite. Паровые и испарительные увлажнители, в отличие от ультразвуковых моделей, не требовательны к качеству воды и безопасны, так как не выделяют в воздух микроорганизмы и растворенные в воде соли.

Охладитель и осушитель воздуха

Система вентиляции может не только нагревать, но и охлаждать воздух. Для этого в нее встраивают охладитель, который может быть водяным или фреоновым. Для работы водяного охладителя нужен чиллер. Фреоновый охладитель работает совместно с компрессорно-конденсаторным блоком (ККБ), которые вместе образуют холодильный контур (как в кондиционере), охлаждая проходящий через систему вентиляции воздух до заданной температуры.

Для осушения воздуха применяется охлаждение с последующим нагревом воздуха. Для этого обрабатываемый воздух проходит последовательно через испаритель и конденсатор. В результате температура воздуха почти не изменяется, а влажность — снижается. Вентиляция с осушением воздуха используется в бассейнах и других помещениях с повышенной влажностью.

Прочие компоненты

В системах вентиляции также могут использоваться секции резервирования вентилятора (на объектах с повышенными требованиями к надежности системы вентиляции), секции смешения (для подмеса рециркуляционного воздуха к приточному), секции дополнительного нагрева (для регионов с холодным климатом) и другие.

Создание калькуляторов воздуховодов — HVAC / R и солнечная энергетика

Калькуляторы воздуховодов — очень полезный инструмент для определения размеров воздуховодов. Вы можете использовать эти расчеты, чтобы найти правильный размер воздуховода на основе CFM или FPM. Расчеты также позволяют легко найти квадратный эквивалент круглого воздуховода или круглый эквивалент квадратного воздуховода.

Формулы расчета размеров воздуховодов

Используйте следующую формулу для определения размера воздуховода для надлежащего CFM:
CFM = Площадь * FPM

Пример: 12 * 12 воздуховодов при 750 футах в минуту; 12 * 12 = 1 кв.фут
1 квадратный фут * 750 футов в минуту = 750 кубических футов в минуту

---

Используйте следующую формулу, чтобы изменить форму воздуховода с круглой на квадратную:
Площадь круга = πr²
Площадь / длина = ширина

Пример. Преобразование круглого воздуховода 12 дюймов в квадратный канал глубиной 10 дюймов или прямоугольный воздуховод
.

Площадь круга диаметром 12 дюймов = π6² = 113 кв. Дюймов (закругленная)
113/10 = 11,3
Круглый воздуховод 12 дюймов = прямоугольный воздуховод 10 * 11,3. Используйте прямоугольный воздуховод 10 * 12
.

---

Используйте следующую формулу, чтобы изменить форму воздуховода с квадратной на круглую:
2 (квадратный корень [площадь / π]) = диаметр

Пример. Преобразование квадратного воздуховода 10 * 10 в эквивалентный круглый воздуховод
.
Площадь = 10 * 10 = 100 кв. IN
2 (квадратный корень [100 / 3,14159]) = 2 (квадратный корень [31,83])
= 2 (5,6418) 5 11,28

Квадратный воздуховод 10 * 10 = круглый воздуховод 11,28 ″. Используйте стандартный воздуховод
диаметром 12 дюймов.

---

Указания по выбору размеров воздуховодов

Рассчитайте площадь для квадрата или прямоугольника, используя (длина * ширина).

Рассчитайте площадь скругления, используя (π * радиус²).

При расчете размеров воздуховодов помните, что воздуховоды изготавливаются не в 11.5 ″ круглой формы или 12,375 ″ * 14,24 ″ прямоугольной в качестве стандарта, поэтому вам нужно округлить до ближайшего четного числа, чтобы получить размер, в результате получится круглый 12 ″ и прямоугольный воздуховод 12 * 14.

Каждый раз, когда вы изменяете размер воздуховода по сравнению с размером, указанным в инженерном проекте, это должно быть сделано с намерением улучшить конструктивность. По возможности рекомендуется использовать проект инженера, если вы не можете сделать это из-за полевых условий. Если полевые условия не позволяют спроектировать размер, вам необходимо написать запрос на информацию (RFI), чтобы проинформировать инженера о вносимых изменениях.

Связанные для вас

Следует ли чистить воздуховоды в доме?

Следует ли очищать воздуховоды в доме?
EPA 402-K-97-002, октябрь 1997 г.

На этой странице:

---

Сводка

Знания об очистке воздуховодов находятся на ранней стадии, поэтому невозможно дать рекомендации относительно того, следует ли чистить воздуховоды в доме.Агентство по охране окружающей среды США (EPA) настоятельно рекомендует вам полностью прочитать этот документ, поскольку в нем содержится важная информация по этому вопросу.

Никогда не было доказано, что очистка воздуховодов действительно предотвращает проблемы со здоровьем. Исследования также не убедительно демонстрируют, что уровни частиц (например, пыли) в домах увеличиваются из-за грязных воздуховодов. Это связано с тем, что большая часть грязи в воздуховодах прилипает к поверхности воздуховодов и не обязательно попадает в жилое пространство. Важно помнить, что грязные воздуховоды являются лишь одним из многих возможных источников частиц, которые присутствуют в домах.Загрязняющие вещества, попадающие в дом как снаружи, так и в помещении, такие как приготовление пищи, уборка, курение или просто передвижение, могут вызывать большее воздействие загрязняющих веществ, чем грязные воздуховоды. Более того, нет никаких доказательств того, что небольшое количество домашней пыли или других твердых частиц в воздуховодах представляет какой-либо риск для вашего здоровья.

Вам следует подумать о чистке воздуховодов в вашем доме, если:

Внутри твердой поверхности имеется значительный видимый рост плесени (например,g., листовой металл) воздуховоды или на других компонентах вашей системы отопления и охлаждения. При обнаружении плесени в системах отопления и охлаждения необходимо понимать несколько важных моментов:

• Многие секции вашей системы отопления и охлаждения могут быть недоступны для визуального осмотра, поэтому попросите поставщика услуг показать вам любую форму, которая, по их словам, существует.
• Вы должны знать, что, хотя вещество может выглядеть как плесень, положительное определение того, является ли оно плесенью, может быть сделано только экспертом и может потребовать лабораторного анализа для окончательного подтверждения.Примерно за 50 долларов некоторые микробиологические лаборатории могут сказать вам, является ли образец, отправленный им на прозрачной полосе липкой ленты, плесенью или просто веществом, которое на нее похоже.
• Если у вас есть изолированные воздуховоды, и изоляция намокнет или заплесневелая, ее нельзя эффективно очистить, и ее следует удалить и заменить.
• Если условия, вызывающие рост плесени, не будут устранены, рост плесени будет повторяться.

Протоки заражены паразитами, например.грамм. (грызуны или насекомые). Воздуховоды забиты чрезмерным количеством пыли и мусора и / или частиц, которые фактически попадают в дом из ваших регистров снабжения.

Если существует какое-либо из перечисленных выше состояний, это обычно указывает на одну или несколько основных причин. Перед любой очисткой, модернизацией или заменой воздуховодов необходимо устранить причину или причины, иначе проблема, скорее всего, повторится.

Некоторые исследования показывают, что очистка компонентов системы отопления и охлаждения (например,g., охлаждающие змеевики, вентиляторы и теплообменники) могут повысить эффективность вашей системы, что приведет к увеличению срока службы, а также к некоторой экономии энергии и затрат на техническое обслуживание. Однако существует мало доказательств того, что очистка только воздуховодов повысит эффективность системы.

Вы можете подумать о чистке воздуховодов просто потому, что кажется логичным, что воздуховоды со временем загрязняются и их нужно время от времени чистить. При условии, что очистка произведена должным образом, нет никаких доказательств того, что такая очистка будет вредной.EPA не рекомендует регулярно чистить воздуховоды, а только по мере необходимости. Тем не менее, EPA рекомендует, чтобы если у вас есть топка, печь или камин для сжигания топлива, они должны проверяться на правильность работы и обслуживаться перед каждым отопительным сезоном для защиты от отравления угарным газом.

Если вы все же решите почистить воздуховоды, примите те же меры предосторожности, что и при оценке компетентности и надежности поставщика услуг.

Поставщики услуг по очистке воздуховодов могут сообщить вам, что им необходимо нанести химический биоцид на внутреннюю часть ваших воздуховодов в качестве средства для уничтожения бактерий (микробов) и грибков (плесени) и предотвращения будущего биологического роста.Они также могут предложить применение «герметика» для предотвращения попадания частиц пыли и грязи в воздух или для герметизации утечек воздуха. Вы должны полностью понимать плюсы и минусы разрешения на применение химических биоцидов или герметиков. Хотя целенаправленное использование химических биоцидов и герметиков может быть целесообразным при определенных обстоятельствах, исследования не продемонстрировали их эффективности при очистке каналов или их потенциального вредного воздействия на здоровье. В настоящее время Агентство по охране окружающей среды не зарегистрировало никаких химических биоцидов для использования в системах воздуховодов с внутренней изоляцией (см. Следует ли применять химические биоциды внутри воздуховодов?).

Независимо от того, решите ли вы очистить воздуховоды в вашем доме, предотвращение попадания воды и грязи в систему является наиболее эффективным способом предотвращения загрязнения (см. Раздел «Как предотвратить загрязнение воздуховодов»).

---

Что такое чистка воздуховодов?

Большинство людей теперь осознают, что загрязнение воздуха в помещениях является проблемой, вызывающей растущую озабоченность и повышающей известность. Многие компании продают продукты и услуги, направленные на улучшение качества воздуха в помещении.Вы, вероятно, видели рекламу, получили купон по почте или к вам напрямую обратилась компания, предлагающая очистить ваши воздуховоды как средство улучшения качества воздуха в помещении. Эти услуги обычно — но не всегда — стоят от 450 до 1000 долларов за систему отопления и охлаждения, в зависимости от:
предлагаемых услуг

• Размер очищаемой системы
• доступность системы
• климатический район
• уровень загрязнения

Если вы решите очистить систему отопления и охлаждения, важно убедиться, что поставщик услуг согласен очистить все компоненты системы и имеет квалификацию для этого.

Очистка воздуховодов обычно относится к очистке различных компонентов системы отопления и охлаждения в системах с принудительной подачей воздуха, включая воздуховоды и регистры подачи и возврата воздуха, решетки и диффузоры, змеевики нагрева и охлаждения теплообменников, поддоны для слива конденсата (поддоны), вентилятор корпус двигателя и вентилятора, а также корпус вентиляционной установки (см. схему).

При неправильной установке, обслуживании и эксплуатации эти компоненты могут быть загрязнены частицами пыли, пыльцы или другим мусором.Если присутствует влага, вероятность микробиологического роста (например, плесени) увеличивается, и споры от такого роста могут попадать в жилое пространство дома. Некоторые из этих загрязнителей могут вызывать аллергические реакции или другие симптомы у людей, если они контактируют с ними. Если вы решите очистить свою систему отопления и охлаждения, важно убедиться, что поставщик услуг согласен очистить все компоненты системы и имеет квалификацию для этого. Неспособность очистить компонент загрязненной системы может привести к повторному загрязнению всей системы, что сводит на нет любые потенциальные преимущества.Способы очистки воздуховодов различаются, хотя отраслевые ассоциации, занимающиеся очисткой воздуховодов, установили стандарты. Как правило, поставщик услуг использует специальные инструменты для удаления грязи и другого мусора из воздуховодов, а затем пылесосит их мощным пылесосом.

Кроме того, поставщик услуг может предложить применение химических биоцидов, предназначенных для уничтожения микробиологических загрязнителей, на внутреннюю часть воздуховода и на другие компоненты системы. Некоторые поставщики услуг могут также предложить применение химической обработки (герметики или другие герметики) для инкапсуляции или покрытия внутренних поверхностей воздуховодов и корпусов оборудования, поскольку они считают, что это будет контролировать рост плесени или предотвращать выход частиц грязи или волокон из каналов.Эти методы еще предстоит полностью изучить, и вы должны быть полностью проинформированы, прежде чем принимать решение о разрешении использования биоцидов или химических средств обработки в ваших воздуховодах. Их следует применять только, если они вообще есть, после того, как система будет должным образом очищена от всей видимой пыли и мусора.

Примечание. Использование герметиков для герметизации внутренних поверхностей каналов отличается от герметизации утечек воздуха в каналах. Герметизация утечек воздуха в воздуховоде может помочь сэкономить электроэнергию на счетах за отопление и охлаждение. Для получения дополнительной информации посетите веб-сайт EPA Energy Star.

---

Как решить, нужно ли чистить воздуховоды

Просмотреть увеличенную версию рисунка

Знания о потенциальных преимуществах и возможных проблемах очистки воздуховодов ограничены. Поскольку условия в каждом доме разные, невозможно сделать вывод о том, будет ли чистка воздуховодов в вашем доме полезной.

Если в вашей семье никто не страдает аллергией или необъяснимыми симптомами или заболеваниями, и если после визуального осмотра внутренней части воздуховодов вы не видите признаков того, что ваши воздуховоды загрязнены большими отложениями пыли или плесени (без затхлого запаха или видимый рост плесени), чистить воздуховоды, вероятно, не нужно.Запыление регистров возврата является нормальным явлением, поскольку через решетку проходит запыленный воздух. Это не означает, что ваши воздуховоды загрязнены сильными отложениями пыли или мусора; регистры можно легко пропылесосить или снять и очистить.

С другой стороны, если члены семьи испытывают необычные или необъяснимые симптомы или заболевания, которые, по вашему мнению, могут быть связаны с вашей домашней средой, вам следует обсудить ситуацию со своим врачом. EPA опубликовало следующие публикации для руководства по выявлению возможных проблем с качеством воздуха в помещениях и способам их предотвращения или устранения.

Вы можете подумать о чистке воздуховодов просто потому, что кажется логичным, что воздуховоды со временем загрязняются и их нужно время от времени чистить. В то время как споры о ценности периодической чистки воздуховодов продолжаются, нет доказательств того, что такая чистка будет вредной, при условии, что она будет сделана должным образом .

С другой стороны, если поставщик услуг не соблюдает надлежащие процедуры очистки воздуховодов, очистка воздуховодов может вызвать проблемы с воздухом в помещении.Например, неадекватная вакуумная система сбора может привести к выбросу большего количества пыли, грязи и других загрязняющих веществ, чем если бы вы оставили воздуховоды в покое. Неосторожный или недостаточно обученный поставщик услуг может повредить ваши воздуховоды или систему отопления и охлаждения, что может увеличить ваши расходы на отопление и кондиционирование воздуха или вынудить вас провести сложный и дорогостоящий ремонт или замену.

Вам следует подумать о чистке воздуховодов в вашем доме, если:

Внутри твердой поверхности имеется значительный видимый рост плесени (например,g., листовой металл) воздуховоды или на других компонентах вашей системы отопления и охлаждения. При обнаружении плесени в системах отопления и охлаждения необходимо понимать несколько важных моментов:

• Многие секции вашей системы отопления и охлаждения могут быть недоступны для визуального осмотра, поэтому попросите поставщика услуг показать вам любую форму, которая, по их словам, существует.
• Вы должны знать, что, хотя вещество может выглядеть как плесень, положительное определение того, является ли оно плесенью, может быть сделано только экспертом и может потребовать лабораторного анализа для окончательного подтверждения.Примерно за 50 долларов некоторые микробиологические лаборатории могут сказать вам, является ли образец, отправленный им на прозрачной полосе липкой ленты, плесенью или просто веществом, которое на нее похоже.
• Если у вас есть изолированные воздуховоды, и изоляция намокнет или заплесневелая, ее нельзя эффективно очистить, и ее следует удалить и заменить.
• Если условия, вызывающие рост плесени, не будут устранены, рост плесени будет повторяться.

Протоки заражены паразитами, например.грамм. (грызуны или насекомые) Воздуховоды забиты чрезмерным количеством пыли и мусора и / или частиц, которые фактически попадают в дом из ваших регистров снабжения.

Прочие важные соображения

Никогда не было доказано, что очистка воздуховодов действительно предотвращает проблемы со здоровьем. Исследования также не доказывают, что уровни частиц (например, пыли) в домах увеличиваются из-за грязных воздуховодов или снижаются после уборки. Это связано с тем, что большая часть грязи, которая может накапливаться внутри воздуховодов, прилипает к поверхности воздуховодов и не обязательно попадает в жилое пространство.Важно помнить, что грязные воздуховоды являются лишь одним из многих возможных источников частиц, которые присутствуют в домах. Загрязняющие вещества, попадающие в дом как снаружи, так и в помещении, такие как приготовление пищи, уборка, курение или просто передвижение, могут вызывать большее воздействие загрязняющих веществ, чем грязные воздуховоды. Более того, нет никаких доказательств того, что небольшое количество домашней пыли или других твердых частиц в воздуховодах представляет какой-либо риск для здоровья.

EPA не рекомендует чистить воздуховоды, за исключением случаев, когда это необходимо, из-за продолжающейся неопределенности в отношении преимуществ очистки воздуховодов в большинстве случаев.Тем не менее, EPA рекомендует проверять работоспособность топки, печи или камина на топливе и обслуживать их перед каждым отопительным сезоном для защиты от отравления угарным газом. Некоторые исследования также показывают, что очистка грязных змеевиков охлаждения, вентиляторов и теплообменников может повысить эффективность систем отопления и охлаждения. Однако существует мало свидетельств того, что простая очистка системы воздуховодов повысит эффективность вашей системы.

Если вы думаете, что очистка воздуховодов может быть хорошей идеей для вашего дома, но вы не уверены, обратитесь к профессионалу.Компания, которая обслуживает вашу систему отопления и охлаждения, может быть хорошим источником совета. Вы также можете связаться с профессиональными поставщиками услуг по очистке воздуховодов и спросить их об услугах, которые они предоставляют. Помните, что они пытаются продать вам услугу, поэтому задавайте вопросы и настаивайте на полных и компетентных ответах.

---

Рекомендации по выбору поставщика услуг по очистке воздуховодов

Чтобы найти компании, которые предоставляют услуги по очистке воздуховодов, проверьте свои Желтые страницы в разделе «Очистка воздуховодов» или обратитесь в Национальную ассоциацию очистителей воздуховодов (NADCA) по адресу и номеру телефона в информационном разделе, расположенном в конце данного руководства.Не думайте, что все поставщики услуг по очистке воздуховодов одинаково хорошо осведомлены и ответственны. Поговорите как минимум с тремя разными поставщиками услуг и получите письменные оценки, прежде чем принимать решение о чистке воздуховодов. Когда поставщики услуг приходят к вам домой, попросите их показать вам загрязнение, которое оправдало бы очистку ваших воздуховодов.

Не нанимайте очистителей воздуховодов, которые громко заявляют о пользе очистки воздуховодов для здоровья — такие утверждения необоснованны. Не нанимайте чистильщиков воздуховодов, которые рекомендуют очистку воздуховодов в качестве стандартной процедуры при техническом обслуживании вашей системы отопления и охлаждения.Вам также следует опасаться очистителей воздуховодов, которые утверждают, что сертифицированы EPA. Примечание: EPA не устанавливает стандартов очистки воздуховодов, не сертифицирует, не одобряет и не одобряет компании, занимающиеся очисткой воздуховодов. черт побери, чтобы убедиться, что другие клиенты остались довольны и не испытали никаких проблем с их системами отопления и охлаждения после очистки. Обратитесь в управление по делам потребителей вашего округа или города или в местное бюро Better Business Bureau, чтобы определить, подавались ли жалобы на какую-либо из рассматриваемых вами компаний.Проведите собеседование с потенциальными поставщиками услуг, чтобы убедиться:

• Они имеют опыт чистки воздуховодов и работали с такими системами, как ваша;
• они будут использовать процедуры для защиты вас, ваших домашних животных и вашего дома от заражения; и
• они соответствуют стандартам очистки воздуховодов NADCA и, если ваши воздуховоды построены из стеклопластиковых панелей или изолированы внутри стекловолоконным вкладышем, рекомендациям Североамериканской ассоциации производителей изоляционных материалов (NAIMA).

Спросите у поставщика услуг, есть ли у него какие-либо соответствующие государственные лицензии. По состоянию на 1996 год, следующие штаты требуют, чтобы очистители воздуховодов имели специальные лицензии: Аризона, Арканзас, Калифорния, Флорида, Джорджия, Мичиган и Техас. Они также могут потребоваться в других штатах. Если поставщик услуг взимает почасовую оплату, запросите приблизительное количество часов или дней, которые потребуется для выполнения работы, и выясните, будут ли перерывы в работе. Убедитесь, что выбранный вами очиститель воздуховодов предоставит письменное соглашение с указанием общей стоимости и объема работ до начала работы.

---

Чего ожидать от поставщика услуг по очистке воздуховодов

Если вы решите очистить воздуховоды, поставщик услуг должен:

Откройте порты доступа или дверцы, чтобы можно было очистить и осмотреть всю систему. Осмотрите систему перед очисткой, чтобы убедиться, что в системе отопления и охлаждения нет асбестосодержащих материалов (например, изоляции, башмаков и т. Д.). Асбестосодержащие материалы требуют специальных процедур, их нельзя трогать или удалять, кроме специально обученных и оснащенных подрядчиков.Используйте вакуумное оборудование, которое удаляет частицы за пределы дома, или используйте только высокоэффективное вакуумное оборудование для удаления частиц (HEPA), если вакуум выходит из дома. Защищайте ковер и домашнюю мебель во время уборки. Для удаления пыли и других частиц используйте тщательно контролируемую чистку поверхностей воздуховодов в сочетании с контактной очисткой пылесосом. Используйте только щетки с мягкой щетиной для воздуховодов из стекловолокна и каналов из листового металла, облицованных изнутри стекловолокном. (Хотя гибкий воздуховод также можно очистить с помощью щеток с мягкой щетиной, может быть более экономично просто заменить доступный гибкий воздуховод.) Позаботьтесь о защите воздуховодов, включая герметизацию и повторную изоляцию всех отверстий для доступа, которые поставщик услуг мог сделать или использовать, чтобы они были герметичными. Следуйте стандартам NADCA по очистке воздуховодов и рекомендациям NAIMA для воздуховодов, содержащих стекловолоконную облицовку или построенных из стеклопластиковых картонных коробов.

---

Как определить, тщательно ли выполнил очиститель воздуховодов

Тщательный визуальный осмотр — лучший способ проверить чистоту вашей системы отопления и охлаждения.Некоторые поставщики услуг используют удаленную фотосъемку для документирования условий внутри воздуховодов. Все части системы должны быть чистыми; вы не должны обнаруживать мусор невооруженным глазом. Перед началом работы покажите поставщику услуг Контрольный список потребителя после уборки. После завершения работы попросите поставщика услуг показать вам каждый компонент вашей системы, чтобы убедиться, что работа была выполнена удовлетворительно.

Если вы ответите «Нет» на любой из вопросов контрольного списка, это может указывать на проблему с работой.Попросите вашего поставщика услуг исправить любые недостатки, пока вы не ответите «да» на все вопросы из контрольного списка.

Контрольный список потребителя после очистки		Есть	№
Общие	Получил ли поставщик услуг доступ и очистку всей системы отопления и охлаждения, включая воздуховоды и все компоненты (дренажные поддоны, увлажнители, змеевики и вентиляторы)?
	Достаточно ли провайдер услуг продемонстрировал чистоту воздуховодов и пленумов? (Приточный воздухозаборник — это пространство, в котором приточный или возвратный воздух смешивается или движется; это может быть воздуховод, балочное перекрытие, чердак и полость, или полость в стене.)
Обогрев	Внешне чистая поверхность теплообменника?
Охлаждение Компоненты	Видно ли чистые обе стороны охлаждающего змеевика?
	Если направить фонарик на охлаждающий змеевик, будет ли свет проходить через другую сторону? Должен, если катушка чистая.
	Ребра теплообменника прямые и расположены ли они на равном расстоянии (в отличие от того, чтобы они были согнуты и разбиты друг о друга)?
	Дренажный поддон змеевика полностью чист и сливается должным образом?
Воздуходувка	Лопасти воздуходувки чистые, на них нет масла и мусора?
	Нет ли в отсеке вентилятора видимой пыли или мусора?
Пленумы	Нет ли в камере возвратного воздуха видимой пыли или мусора?
	Правильно ли подходят фильтры и обладают ли они надлежащей эффективностью в соответствии с рекомендациями производителя систем отопления, вентиляции и кондиционирования воздуха?
	Приточный воздухозаборник (непосредственно после вентиляционной установки) свободен от пятен влаги и загрязнений?
Металлические воздуховоды	Очищены ли внутренние поверхности воздуховодов от видимого мусора? (Выберите произвольно несколько площадок как на стороне возврата, так и на стороне поставки.)
Стекловолокно	Весь ли стекловолоконный материал в хорошем состоянии (т. Е. Без разрывов и потертостей; хорошо ли сцеплен с нижележащими материалами)?
Дверцы доступа	Закреплены ли недавно установленные дверцы в каналах из листового металла чем-то большим, чем просто изолентой (например, винтами, заклепками, мастикой и т. Д.)?
	При работающей системе утечка воздуха через люки или крышки очень незначительна или отсутствует?
Вентиляционные отверстия	Все ли регистры, решетки и диффузоры надежно прикреплены к стенам, полу и / или потолку?
	Видно ли чистые регистры, решетки и диффузоры?
Работа системы	Правильно ли работает система в режиме нагрева и охлаждения после очистки?

---

Как предотвратить загрязнение воздуховодов

Независимо от того, решите ли вы очистить воздуховоды в вашем доме, важно соблюдать хорошую программу профилактического обслуживания, чтобы свести к минимуму загрязнение воздуховодов.

Для предотвращения попадания грязи в систему:

Используйте воздушный фильтр с максимальной эффективностью, рекомендованный производителем вашей системы отопления и охлаждения. Регулярно меняйте фильтры. Если ваши фильтры засоряются, меняйте их чаще. Убедитесь, что у вас нет отсутствующих фильтров и что воздух не может пройти через фильтры через щели вокруг держателя фильтра. При обслуживании или проверке вашей системы отопления и охлаждения по другим причинам обязательно попросите поставщика услуг очистить охлаждающие змеевики и дренажные поддоны.Во время строительных или ремонтных работ, в результате которых в вашем доме образуется пыль, закройте регистры подачи и возврата и не включайте систему отопления и охлаждения до тех пор, пока не удалите пыль. Регулярно удаляйте пыль и пылесосите дом. (Используйте высокоэффективный пылесос (HEPA) или самые эффективные фильтровальные мешки, которые может использовать ваш пылесос. Пылесос может увеличить количество пыли в воздухе во время и после уборки пылесосом, а также в ваших воздуховодах). Если ваша система отопления включает в себя воздуховодное оборудование для увлажнения, убедитесь, что увлажнитель работает и обслуживается в строгом соответствии с рекомендациями производителя.

Независимо от того, решите ли вы очистить воздуховоды в вашем доме, важно соблюдать хорошую программу профилактического обслуживания, чтобы свести к минимуму загрязнение воздуховодов.

Для предотвращения намокания воздуховодов:

В воздуховодах не должно быть влаги. Контроль влажности — самый эффективный способ предотвратить биологический рост в воздуховодах.

Влага может попасть в систему воздуховодов из-за утечек или из-за неправильной установки или обслуживания системы.Исследования показывают, что конденсация (которая возникает, когда температура поверхности ниже температуры точки росы окружающего воздуха) на охлаждающих змеевиках или рядом с ними является основным фактором загрязнения системы влагой. Наличие конденсата или высокой относительной влажности является важным показателем возможности роста плесени на любом типе воздуховода. Контроль влажности часто может быть трудным, но вот несколько шагов, которые вы можете предпринять:

Своевременно и надлежащим образом устраняйте любые утечки или повреждения, вызванные водой.Обратите особое внимание на охлаждающие змеевики, которые предназначены для удаления воды из воздуха и могут быть основным источником загрязнения системы влагой, что может привести к росту плесени. Убедитесь, что поддон для конденсата сливается должным образом. Наличие значительного количества стоячей воды и / или мусора указывает на проблему, требующую немедленного внимания. Проверьте изоляцию рядом с охлаждающими змеевиками на наличие влажных пятен. Убедитесь, что воздуховоды должным образом герметизированы и изолированы во всех помещениях без кондиционирования воздуха (например, на чердаках и в подвальных помещениях).Это поможет предотвратить попадание влаги из-за конденсации в систему и важно для правильной работы системы. Для предотвращения конденсации воды система отопления и охлаждения должна быть должным образом изолирована. Если вы заменяете систему кондиционирования воздуха, убедитесь, что размер блока соответствует вашим потребностям, и что все воздуховоды герметичны на стыках. Слишком большой блок будет часто включаться и выключаться, что приведет к плохому удалению влаги, особенно в областях с высокой влажностью.Также убедитесь, что ваша новая система предназначена для эффективного управления конденсацией.

---

Нерешенные вопросы по очистке воздуховодов

Предотвращает ли очистка воздуховодов проблемы со здоровьем?

Суть в том, что никто не знает. Есть примеры, когда воздуховоды сильно загрязнены различными материалами, которые могут представлять опасность для вашего здоровья. Система воздуховодов может служить средством распространения этих загрязнений по всему дому. В этих случаях может иметь смысл очистка воздуховода.Однако небольшое количество бытовой пыли в ваших воздуховодах — это нормально. Очистка воздуховодов не считается необходимой частью ежегодного технического обслуживания вашей системы отопления и охлаждения, которое состоит из регулярной очистки сливных поддонов и змеевиков нагрева и охлаждения, регулярных замен фильтров и ежегодных проверок нагревательного оборудования. Исследования продолжаются, чтобы оценить потенциальные преимущества очистки воздуховодов.

Тем временем

Узнайте о чистке воздуховодов, обратившись к некоторым или всем источникам информации, перечисленным в конце этой публикации, и задав вопросы потенциальным поставщикам услуг.

Могут ли материалы воздуховодов, кроме воздуховодов из чистого листового металла, быть более загрязненными плесенью и другими биологическими загрязнителями?

Возможно, вы знакомы с воздуховодами, изготовленными из листового металла. Тем не менее, многие современные системы воздуховодов в жилых помещениях построены из стекловолоконных воздуховодов или каналов из листового металла, которые изнутри облицованы стекловолоконным вкладышем для воздуховодов. С начала 1970-х годов произошло значительное увеличение использования гибких воздуховодов, которые обычно изнутри облицованы пластиком или каким-либо другим материалом.

Использование изоляционного материала воздуховодов увеличилось за счет:

• с улучшенным контролем температуры
• энергосбережение
• пониженная конденсация

Внутренняя изоляция обеспечивает лучший акустический (шумовой) контроль. Гибкий воздуховод имеет очень низкую стоимость. Эти продукты разработаны специально для использования в воздуховодах или в качестве самих воздуховодов и протестированы в соответствии со стандартами, установленными Underwriters Laboratories (UL), Американским обществом испытаний и материалов (ASTM) и Национальной ассоциацией противопожарной защиты (NFPA).Многие системы изолированных воздуховодов работали годами, не поддерживая значительного роста плесени. Как правило, достаточно содержать их в чистоте и сухости. Однако ведутся серьезные споры о том, являются ли пористые изоляционные материалы (например, стекловолокно) более подверженными микробному загрязнению, чем воздуховоды из чистого листового металла. Если в систему воздуховодов попадет достаточное количество грязи и влаги, может не быть существенной разницы в скорости или степени роста микробов во внутренне облицованных или в воздуховодах из чистого листового металла.Однако гораздо проще избавиться от загрязнения плесенью на голом листе. Возможна очистка и обработка биоцидом, зарегистрированным EPA. После загрязнения стекловолоконной облицовки воздуховода плесенью очистки недостаточно для предотвращения повторного роста, и нет зарегистрированных EPA биоцидов для обработки пористых материалов воздуховодов. EPA, NADCA и NAIMA рекомендуют замену стекловолоконного воздуховода на влажный или заплесневелый.

Тем временем

Эксперты согласны с тем, что влага не должна присутствовать в воздуховодах, и если влага и грязь присутствуют, существует вероятность того, что биологические загрязнители будут расти и распространяться по всему дому.Контроль влажности — самый эффективный способ предотвратить биологический рост во всех типах воздуховодов.

Устраните утечки воды или стоячую воду. Удалите стоячую воду под охлаждающими змеевиками в приточно-вытяжных установках, убедившись, что сливные поддоны наклонены в сторону слива. Если используются увлажнители, их необходимо поддерживать в надлежащем состоянии. Приточно-вытяжные установки должны быть сконструированы таким образом, чтобы обслуживающий персонал имел легкий прямой доступ к компонентам теплообменника и дренажным поддонам для надлежащей очистки и обслуживания.Стекловолокно или любой другой изоляционный материал, мокрый или явно покрытый плесенью (или при наличии неприемлемого запаха), должен быть удален и заменен квалифицированным подрядчиком по системам отопления и охлаждения. Запрещается использовать очистку паром и другие методы, связанные с влажностью, при работе с воздуховодами.

Следует ли наносить химические биоциды на внутреннюю часть воздуховодов?

Поставщики услуг по очистке воздуховодов могут сообщить вам, что им необходимо нанести химический биоцид на внутреннюю часть ваших воздуховодов, чтобы убить бактерии (микробы) и грибки (плесень) и предотвратить биологический рост в будущем.Некоторые поставщики услуг по очистке воздуховодов могут предложить введение озона для уничтожения биологических загрязнителей. Озон — это газ с высокой реакционной способностью, который регулируется в наружном воздухе как раздражитель легких. Однако до сих пор остаются серьезные разногласия по поводу необходимости и целесообразности введения химических биоцидов или озона в работу воздуховодов.

Среди возможных проблем с применением биоцида и озона в воздуховодах:

• Было проведено небольшое исследование, чтобы продемонстрировать эффективность большинства биоцидов и озона при использовании внутри воздуховодов.Простое распыление или иное введение этих материалов в рабочую систему воздуховодов может привести к тому, что большая часть материала будет транспортироваться через систему и попадать в другие области вашего дома.
• Некоторые люди могут отрицательно реагировать на биоцид или озон, вызывая неблагоприятные реакции на здоровье.

Химические биоциды регулируются EPA в соответствии с Федеральным законом о пестицидах. Продукт должен быть зарегистрирован EPA для конкретного использования, прежде чем его можно будет законно использовать для этой цели. На пестициде должно быть указано конкретное использование (я) (например,g., biocide) вместе с другой важной информацией. Использование пестицидов любым способом, несовместимым с указаниями на этикетке, является нарушением федерального закона.

Небольшое количество продуктов в настоящее время зарегистрировано EPA специально для использования внутри воздуховодов из чистого листового металла. Ряд продуктов также зарегистрирован для использования в качестве дезинфицирующих средств на твердых поверхностях, в том числе внутри воздуховодов из чистого листового металла. Хотя многие такие продукты можно законно использовать внутри воздуховодов без футеровки, если соблюдаются все указания на этикетке, некоторые из указаний на этикетке могут быть неприемлемыми для использования в воздуховодах.Например, если в инструкции указано «промыть водой», добавленная влага может стимулировать рост плесени.

Все упомянутые выше продукты зарегистрированы исключительно с целью дезинфекции гладких поверхностей воздуховодов из листового металла без футеровки. В настоящее время никакие продукты не зарегистрированы в качестве биоцидов для использования на плитах из стекловолокна или в каналах, облицованных стекловолокном, поэтому важно определить, содержат ли части вашей системы эти материалы, прежде чем разрешать применение любого биоцида.

Тем временем

Прежде чем разрешить поставщику услуг использовать химический биоцид в ваших воздуховодах, поставщик услуг должен:

Продемонстрируйте видимые признаки роста микробов в протоке. Некоторые поставщики услуг могут попытаться убедить вас в том, что ваши воздуховоды загрязнены, продемонстрировав, что микроорганизмы, обнаруженные в вашем доме, растут на отстойной чашке (например, чашке Петри). Это неуместно. Некоторые микроорганизмы всегда присутствуют в воздухе, и некоторый рост на отстойной пластине является нормальным явлением.Как отмечалось ранее, только эксперт может положительно идентифицировать вещество, так как биологический рост, и лабораторный анализ может потребоваться для окончательного подтверждения. Другие методы тестирования ненадежны. Объясните, почему биологический рост нельзя удалить физическими средствами, такими как чистка щеткой, а дальнейший рост предотвратить путем контроля влажности.

Если вы решите разрешить использование биоцида, поставщик услуг должен:

Покажите вам этикетку с биоцидом, на которой будет описан диапазон разрешенного использования. Наносите биоцид только на неизолированные участки системы воздуховодов после надлежащей очистки, если это необходимо, чтобы уменьшить вероятность повторного роста плесени.Всегда используйте продукт строго в соответствии с инструкциями на этикетке.

Хотя некоторые продукты с низкой токсичностью могут быть законно применены в присутствии жителей дома, в качестве дополнительной меры предосторожности вы можете рассмотреть возможность покинуть помещение, пока применяется биоцид.

Препятствуют ли герметики выбросу частиц пыли и грязи в воздух?

Производители продуктов, предназначенных для покрытия и герметизации поверхностей воздуховодов, заявляют, что эти герметики предотвращают выброс пыли и частиц грязи из воздуховодов в воздух.Как и в случае с биоцидами, герметик часто наносится путем распыления в систему рабочих каналов. Лабораторные испытания показывают, что материалы, введенные таким образом, имеют тенденцию не полностью покрывать поверхность воздуховода. Нанесение герметиков может также повлиять на акустические (шумовые) и огнезащитные характеристики трубопроводов, облицованных стекловолокном или сконструированных из стекловолокна, и может привести к аннулированию гарантии производителя.

Остаются вопросы о безопасности, эффективности и общей желательности герметиков. Например, мало что известно о потенциальной токсичности этих продуктов при типичных условиях использования или в случае возгорания.

Кроме того, герметики еще предстоит оценить на их устойчивость к износу с течением времени, который может привести к попаданию частиц в воздух в воздуховоде.

Тем временем

Большинство организаций, занимающихся очисткой воздуховодов, включая EPA, NADCA, NAIMA и Национальную ассоциацию подрядчиков по обработке листового металла и кондиционирования воздуха (SMACNA), в настоящее время не рекомендуют рутинное использование герметиков для инкапсуляции загрязняющих веществ в воздуховодах любого типа. Случаи, когда использование герметиков для герметизации поверхностей воздуховодов может быть целесообразным, включают ремонт поврежденной стекловолоконной изоляции или при борьбе с пожаром в воздуховодах.Запрещается использовать герметики на мокрой облицовке воздуховодов, для покрытия активно растущей плесени или для укрытия мусора в воздуховодах; их следует наносить только после очистки в соответствии с NADCA или другими соответствующими руководящими принципами или стандартами.

---

Агентство по охране окружающей среды США

Управление радиации и внутреннего воздуха
Отделение внутренней среды (6609J)
1200 Пенсильвания-авеню, северо-запад
Вашингтон, округ Колумбия 20460

Следующие публикации EPA доступны на этом веб-сайте, некоторые из них можно заказать в NSCEP.(см. также: Публикации и ресурсы)

---

Дополнительные сведения об очистке воздуховодов

Национальная ассоциация очистителей воздуховодов (NADCA)

1120 Route 73, Suite 200
Mt. Laurel, NJ 08054
Телефон: (855) GO-NADCA • (856) 380-6810
Электронная почта: [email protected]
Веб-сайт: NADCA

Найдите поблизости профессионального очистителя воздуховодов NADCA.

Североамериканская ассоциация производителей изоляционных материалов (NAIMA)

44 Canal Center Plaza, Suite 310, Alexandria, VA 22314
Телефон: (703) 684-0084
Веб-сайт: NAIMA
Веб-сайт: Список компаний-членов NAIMA

«Очистка систем воздуховодов с изоляцией из стекловолокна; Рекомендуемая практика», NAIMA Pub.№ Ah222, 40 страниц (Стоимость печатной версии составляет 7,50 долларов США, бесплатные копии отсутствуют.)

---

Прочие полезные ресурсы

Для бесплатного списка государственных органов защиты прав потребителей:

Государственная служба защиты прав потребителей

Для получения дополнительной информации о биоцидах:

Горячая линия по информации о противомикробных препаратах
Телефон: (703) 308-0127 / Факс: (703) 308-6467
Понедельник-пятница с 8:00 до 17:00 EST
Электронная почта: [email protected]
Веб-сайт: Регулирующий Противомикробные пестициды

Горячая линия по информации о противомикробных препаратах дает ответы на вопросы, касающиеся текущих проблем с противомикробными препаратами (дезинфицирующие средства, фунгициды и др.), Регулируемых законодательством, правилами и положениями о пестицидах.Они охватывают толкование законов, правил и положений, а также регистрацию и перерегистрацию противомикробных химикатов и продуктов. Горячая линия также предоставляет информацию по вопросам здоровья и безопасности зарегистрированных противомикробных препаратов, этикеток продуктов и правильного и безопасного использования этих противомикробных продуктов.

---

Контрольный список потребителей

Узнайте как можно больше об очистке воздуховодов, прежде чем вы решите очистить воздуховоды, прочитав это руководство и связавшись с источниками предоставленной информации.Если вы подозреваете, что в вашем доме существует проблема с качеством воздуха в помещении, сначала подумайте о других возможных источниках загрязнения воздуха в помещении. Очистите воздуховоды, если они заметно загрязнены значительным ростом плесени, вредителей или паразитов или забиты значительными отложениями пыли или мусора. Попросите поставщика услуг показать вам любую плесень или другое биологическое загрязнение, которое, по их словам, существует. Получите лабораторное подтверждение роста плесени или примите решение полагаться на собственное суждение и здравый смысл при оценке видимого роста плесени.Получите оценки как минимум от трех поставщиков услуг. Проверить ссылки. Спросите у поставщика услуг, имеет ли он / она какие-либо соответствующие государственные лицензии. По состоянию на 1996 год, следующие штаты требуют, чтобы очистители воздуховодов имели специальные лицензии: Аризона, Арканзас, Калифорния, Флорида, Джорджия, Мичиган и Техас. В других штатах также могут потребоваться лицензии. Настаивайте на том, чтобы поставщик услуг дал вам исчерпывающие и исчерпывающие ответы на ваши вопросы. Выясните, сделаны ли ваши воздуховоды из листового металла, гибкого воздуховода или из стекловолокна или покрыты стекловолокном, так как методы очистки различаются в зависимости от типа воздуховода.Помните, что может присутствовать комбинация этих элементов. Разрешайте нанесение биоцидов в воздуховоды только в том случае, если это необходимо для контроля роста плесени, и только после того, как вы убедились, что продукт будет наноситься строго в соответствии с инструкциями на этикетке. В качестве меры предосторожности вы и ваши домашние животные должны покинуть помещение во время нанесения. Не разрешайте использование герметиков, кроме исключительных случаев, когда другие альтернативы невозможны. Придерживайтесь программы профилактического обслуживания, состоящей из ежегодных проверок вашей системы отопления и охлаждения, регулярной замены фильтров и мер по предотвращению попадания влаги.

Минимизация потерь энергии в воздуховодах

При строительстве нового дома или при его модернизации решающее значение имеет правильная конструкция системы воздуховодов. В последние годы в энергосберегающих конструкциях стремятся включить воздуховоды и системы отопления в кондиционируемое пространство.

Эффективные и хорошо спроектированные системы воздуховодов правильно распределяют воздух по всему дому без утечек, чтобы поддерживать во всех комнатах комфортную температуру. Система должна обеспечивать сбалансированный приток и возврат для поддержания нейтрального давления в птичнике.

Даже хорошо загерметизированные и изолированные воздуховоды будут протекать и терять тепло, поэтому во многих новых энергоэффективных домах система воздуховодов размещается в кондиционируемом пространстве дома. Самый простой способ добиться этого — спрятать воздуховоды в подвесных потолках и в углах комнат. Воздуховоды также могут быть расположены в герметичном и изолированном желобе, выходящем на чердак или встроенном в фальшполы. В обоих последних случаях необходимо соблюдать осторожность во время строительства, чтобы подрядчики не использовали желоба для проводки или других инженерных коммуникаций.

В любом случае должны использоваться настоящие воздуховоды — желоба и полости в полу не должны использоваться в качестве воздуховодов. Независимо от того, где они установлены, воздуховоды должны быть хорошо герметизированы. Хотя воздуховоды могут быть сконфигурированы разными способами, конфигурации «ствол и ответвление» и «радиальная» конфигурация воздуховодов наиболее подходят для воздуховодов, расположенных в кондиционируемых помещениях.

Системы воздуховодов для возврата воздуха могут быть сконфигурированы двумя способами: в каждой комнате может быть обратный канал, который отправляет воздух обратно в оборудование для обогрева и охлаждения, или же решетки возврата могут быть расположены в центральных местах на каждом этаже.В последнем случае необходимо установить либо решетки, чтобы воздух мог выходить из закрытых помещений, либо можно установить короткие «перемычки» для соединения вентиляционного отверстия в одной комнате с другой, позволяя воздуху возвращаться к центральным возвратным решеткам. . Поднутрения дверей помогают, но их обычно недостаточно для возврата воздуха.

Вы можете выполнить простую проверку достаточной производительности возвратного воздуха, выполнив следующие действия:

1. Закройте все наружные двери и окна
2. Закройте все внутренние двери комнат
3. Включите центральный кондиционер
4. «Трещина» внутренние двери 1 по одному и наблюдайте, закрывается ли дверь или открывается «сама по себе».»(Закроется она или откроется, будет зависеть от направления воздушного потока, управляемого устройством обработки воздуха.) Помещения, обслуживаемые воздушными дверями, имеют ограниченный поток возвратного воздуха и нуждаются в сбросе давления, как описано выше.


Пересечение воздуховодов для определения средней скорости и объема воздуха — Блог Dwyer Instruments

Скорость воздушного потока в воздуховоде неоднородна по поперечному сечению воздуховода. Это связано с тем, что трение о стенки воздуховода приводит к тому, что скорость воздуха по бокам ниже, чем скорость в центре, создавая параболический профиль скорости.

Вентиляторы, углы, фитинги воздуховодов, тройники и змеевики создают турбулентность в воздуховоде, дополнительно изменяя скорость по поперечному сечению. Показания всегда следует снимать при диаметрах воздуховода не менее 8 и 1/2 на входе и 1 и 1/2 диаметров канала после любого устройства или проникновения, которое может вызвать турбулентность.

Исходя из этих условий, скорость воздуха должна быть усреднена по поперечному сечению воздуховода, чтобы получить точное измерение. Чтобы получить среднюю скорость воздуха, по поперечному сечению воздуховода берется формальный набор точек измерения.Они известны как показания хода. Существует два основных режима считывания показаний траверса: равноплощадочный и логарифмически линейный.

Для прямоугольных воздуховодов, использующих метод равных площадей, поперечное сечение делится на маленькие прямоугольники равной площади. Скорость берется в центральной точке каждого из этих прямоугольников, а затем усредняется для получения скорости в воздуховоде.

При использовании этого метода минимальное количество точек считывания составляет 16, а максимальное — 64. Если снимается менее 64 точек считывания, расстояние между точками не должно превышать 6 дюймов.В показанном примере в стенке воздуховода просверливаются 4 отверстия, и в каждое отверстие вставляется трубка Пито или анемометр для снятия четырех показаний, пересекающих ширину или высоту воздуховода. Точки чтения находятся в центре каждого прямоугольника.

Метод прямоугольных равных площадей

Для круглых воздуховодов, использующих метод равных площадей, скоростное давление следует брать в центре равных концентрических площадей и усреднять. В показанном примере просверливаются два отверстия по средней линии воздуховода. Один набор точек считывания берется по вертикали, а второй — по горизонтали.

Если диаметр воздуховода больше 14 дюймов, используйте 20 точек отсчета; если он составляет от 10 до 14 дюймов в диаметре, используйте 16 точек отсчета; и если он меньше 10 дюймов в диаметре, используйте 10 точек считывания с половиной точек на каждой плоскости считывания. Площадки для чтения не обязательно должны быть вертикальными и горизонтальными, но они должны располагаться под углом 90 градусов друг к другу. Используйте приведенные формулы для глубины погружения каждого показания в соответствии с радиусом воздуховода.

Метод круглой равной площади

При использовании трубки Пито скорость прямо пропорциональна скоростному давлению и может быть рассчитана по формуле, показанной для воздуха с V (скорость), d (плотность воздуха в приложении) и hv ( скорость давления от измерительного устройства).

По скорости легко вычислить объемный расход, если расход Q равен скорости, умноженной на площадь поперечного сечения воздуховода или трубы.

Калькулятор скорости и расхода воздуха

Компания Dwyer Instruments, Inc. имеет на веб-сайте калькулятор скорости и расхода воздуха. Его также можно загрузить как мобильное приложение для устройств iOS® и Android®. Этот калькулятор будет использовать скоростное давление для расчета скорости и расчета объемного расхода воздуха с учетом площади поперечного сечения.Он также предлагает возможность корректировать плотность воздуха в зависимости от уровня влажности.

Для получения более подробной информации, пожалуйста, ознакомьтесь с Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHREA), Национальным бюро экологического баланса (NEBB), стандартами Международной ассоциации движения и контроля воздуха (AMCA) или Национальным советом по балансировке (NBC).

Расчет площади воздуховода

Разместите свои комментарии?

Калькулятор воздуховодов HVAC ServiceTitan

5 часов назад Чтобы вычислить требуемого размера оборудования, разделите нагрузку HVAC для всего здания на 12000.Одна тонна равна 12 000 БТЕ, поэтому, если дому или офису требуется 24 000 БТЕ, потребуется 2-тонная установка HVAC. Если вы получите нечетное число, например 2,33 для грузоподъемности 28 000 БТЕ, округлите до 2,5-тонного блока. Для использования калькулятора воздуховода CFM необходимо

Веб-сайт: Servicetitan.com

Категория : Используйте слова в предложении

Divide, Duct

Калькулятор HVAC Калькулятор квадратного фута

3 часа назад Квадратный фут Калькулятор .Этот калькулятор может использоваться для вычисления площади в квадратных футах, если известны высота в дюймах и ширина в дюймах прямоугольного воздуховода . Это особенно удобно, чтобы обеспечить площадь в квадратных футах круглого воздуховода . YouTube. Coburn Supply Company. 194 подписчика.

Веб-сайт: Coburns.com

Категория : Используйте слова в предложении

Воздуховод

Как рассчитать размер воздуховода? (Лучший размер воздуховода) aircondlounge

3 часа назад Площадь воздуховода = 0.66 м2. Однако я обнаружил, что использование следующего способа расчета площади воздуховода выполняется быстрее: Площадь воздуховода = ( Ширина воздуховода + Высота воздуховода ) x 2 x Длина воздуховода . Площадь воздуховода = (40 ″ + 4 ″) x 2 x 12 ″. Площадь воздуховода = 1056 кв. Дюймов (7,33 кв. Фута) С измерителем размеров воздуховодов McQuay я определял размеры воздуховодов намного быстрее, чем раньше.

Веб-сайт: Aircondlounge.com

Категория : Использовать в предложении

Воздуховоды

Калькулятор размеров воздуховодов Онлайн

2 часа назад Инструмент помогает рассчитать перекрестных -секционная площадь воздуховодов по значениям воздухообмена и скорости воздушного потока.Обратите внимание, что рекомендуемая скорость для жилых районов составляет 3-5 м / с (но не более 10 м / с). Необходимые параметры для расчета …

Рейтинг : 5/5 (13)

Категория: Для строительных работ

Операционная система: Для любой ОС

Сайт: Kalk.pro

Категория : Используйте слова в предложении

Воздуховоды

Калькулятор скорости в воздуховоде (скорость воздуха = воздушный поток / воздуховод

Прямо сейчас Чтобы правильно рассчитать скорость воздуха в воздуховодах, мы должны в первую очередь вычислить сечение воздуховода .По форме воздуховоды могут быть: Круглые. Площадь круглых гибких воздуховодов рассчитывается как π * R 2, где R — радиус воздуховода . Пример: 10-дюймовый круглый воздуховод имеет радиус 5 дюймов.

Веб-сайт: Learnmetrics.com

Категория : Используйте слова в предложении

Воздуховоды, воздуховоды

Диаметр воздуховодов и площадь поперечного сечения

2 часа назад Связанные темы. Вентиляция — Системы вентиляции и обработки воздуха — скорость воздухообмена, воздуховоды и перепады давления, графики и диаграммы и многое другое; Соответствующие документы .Круглые воздуховоды — Размеры — Размеры воздуховодов круглого сечения; Канал Скорость — Рассчитайте скорости в воздуховодах круглого и прямоугольного сечения — в британской системе мер и единицах СИ — онлайн калькулятор ; Определение размеров воздуховодов — метод уменьшения скорости

Веб-сайт: Engineeringtoolbox.com

Категория : использование и в предложении

Воздуховоды, отводы, диаграммы, документы, размеры, воздуховоды

HVAC Как выбрать Проектирование воздуховодов

9 часов назад Обычные системы отопления, вентиляции и кондиционирования воздуха воздуховоды считывают давление воздуха равным 0.4 фунта на квадратный дюйм или меньше, часто намного меньше. 1 фунт на квадратный дюйм равен 27,7 дюймам водяного столба; в обычном воздуховоде давление 0,25 дюйма водяного столба равно (0,25, разделенное на 27,7 дюйма вод. ст. / фунт / кв. дюйм) = 0,009

Веб-сайт: Cedengineering.com

Категория : Используйте в предложении

Канал, разделенный

Duct Velocity Engineering ToolBox

4 часа назад A i = площадь из воздуховода (фут 2) df = диаметр воздуховода (фут) di = диаметр воздуховода (дюймов) ai = ширина воздуховода (дюйм) bi = ширина воздуховода (дюйм) Пример — скорость воздушного потока в воздуховоде .Скорость в 12-дюймовом воздуховоде с расходом воздуха 1000 куб. Футов в минуту может быть рассчитана как. vi = (576 / π) (1000 кубических футов в минуту) / (12 дюймов) 2) = 1273 (фут / мин) Скорость воздушного потока Калькулятор — Имперские единицы

Веб-сайт: Engineeringtoolbox.com

Категория : Используйте слова в предложении

Воздуховод, диаметр

Решено: кто-нибудь знает какие-либо методы для расчета воздуховода

1 час назад Нет информации ни о чем.Я все еще работаю над тем, чтобы легко получить площадь воздуховода . Что я делаю, так это определяю общий параметр и формулу для этой подходящей области . Очень легкая задача превращается в утомительную работу. Составьте график , воздуховод и фитинг отдельно, экспортируйте их, откройте в таблице, удалите «м²», сумма площадей 😞

Расчетное время чтения: 3 минуты

Веб-сайт: Forums.autodesk.com

Категория : использовать в предложении

Воздуховод, Сделать, Определить, Удалить

Как рассчитать площадь круглого воздуховода до квадратных футов Hunker

9 часов назад Область будет охватывать двухмерный срез воздуховод .Чтобы затем преобразовать это в объем, вы умножаете полученную площадь на длину. Эти расчеты могут быть полезны, если вы вычисляете числа потока, пытаетесь измерить количество материала или выполняете любые другие расчеты , необходимые для…

Веб-сайт: Hunker.com

Категория : Используйте для в предложении

Размерный, воздуховод

HVAC FORMULA: DUCTWORK EQUATIONS

4 часа назад Эквивалентный круглый воздуховод Размер для прямоугольного воздуховода Эквивалентный круглый воздуховод можно выразить как прямоугольный размер для прямоугольного воздуховода = 1.3 x (axb) 0,625 / (a ​​+ b) 0,25 Где • Deq = эквивалентный диаметр • a = один размер прямоугольного воздуховода (дюймы) • b = смежная сторона прямоугольного воздуховода …

Веб-сайт: Hvacformula .blogspot.com

Категория : Используйте слова в предложении

Воздуховод, Deq, Диаметр, Размер

Калькулятор всех воздуховодов EfficientComfort.net

Just Now Adjustable Absolute Duct Roughness.Если выбрано, Гибкая шероховатость составляет 0,003 фута, когда. прямые и полностью растянутые, плотно при сжатии 0%. (с поправкой на другие компрессии), в противном случае. Используется оригинальный метод постоянной шероховатости 0,01 фута. Используйте сжатие ASH RAE 2013 Flex Compression.

Веб-сайт: Efficientcomfort.net

Категория : Используйте слова в предложении

Воздуховод

Формулы расхода воздуха

1 час назад Формулы расхода воздуха CFM = Площадь воздуховода кв. Футов x скорость Стандартный воздух = 70F @ 29.92 дюйма ртутного столба (ртуть) 1 кубический фут стандартного воздуха = 0,075 фунта 13,3 кубического фута стандартного воздуха = 1 фунт ЗАКОНЫ ВЕНТИЛЯТОРА: помните, что число оборотов в минуту является взаимозаменяемым для CFM Примечание: новый такой же, как 1, а старый такой же, как 2 Закон вентилятора # 1 ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⎟ = ⎠ ⎞ ⎜ ⎝ ⎛ old

Размер файла: 57 КБ

Количество страниц: 4

Веб-сайт: Nemionline.org

Используйте слова в предложении

Воздуховод

Как преобразовать площадь воздуховода в квадратные футы Hunker

3 часа назад Для вычислите кубических футов в образце длиной 1 фут этого воздуховода , преобразуйте поперечное сечение площадь в квадратные футы с использованием коэффициента преобразования: 36 квадратных дюймов x 0.0069 квадратных футов на квадратный дюйм = 0,25 квадратных футов. Умножьте это на 1, чтобы найти, что каждая секция пробы имеет объем 0,25 кубических футов. Используя эту цифру, вы можете вычислить

Веб-сайт: Hunker.com

Категория : Использовать в предложении

Воздуховод

Rhvac Online Help

1 час назад Нажмите кнопку « Calculate » рядом с вводом Duct Surface Area на странице Duct Load Factors, чтобы открыть эту страницу.Чтобы открыть эту страницу, у вас должен быть открыт проект. Площадь поверхности , площадь воздуховодов в безусловных пространствах является важным фактором при определении…

Веб-сайт: Elitesoftapps.com

Категория : Используйте слова в предложении

Воздуховод, воздуховоды, определение

Калькулятор воздуховода

Калькулятор скорости воздуховода

2 часа назад Воздуховод , также называемый воздуховодом, — это проход, который используется для подачи свежего воздуха в комнаты, здания и т. Д., Воздуховоды могут быть круглой, квадратной и прямоугольной формы. Этот онлайн-калькулятор воздуховода используется для расчета скорости воздушного потока в футах в минуту (FPM) и футах в секунду (FPS) через воздуховод любой формы (круг, квадрат или прямоугольник) с диаметром, сторонами или Площадь .

Веб-сайт: Easycalculation.com

Категория : Используйте слова в предложении

Воздуховод, Воздуховод, Воздуховод, Диаметр

Как рассчитать площадь воздуховода в метрах для изгиба, смещения, округления

6 часов назад точная область в образовательной сфере нормально, чтобы вычислить , но в профессиональной сфере это не так.Обычно он задается некоторым коэффициентом, добавленным к длине воздуховода . В любом случае, если вы очень хотите сделать это, вы можете создать модель в автоматическом САПР и настроить area разных размеров с помощью команды area . Надеюсь, это сработает

Веб-сайт: Specialties.bayt.com

Категория : Используйте в предложении

Duct, Do, Different

Скачать таблицу XLS

по измерениям воздуховодов HVAC прямо сейчас Home HVAC Download HVAC Duct Measurement Sheet XLS — 11/02/2018 16:09:00 PM Этот Excel предназначен для измерения HVAC воздуховода , такого как воздуховод вес, площадь воздуховода и все расчеты , связанные с воздуховоды, такие как подвесные опоры и изоляция воздуховодов .

Расчетное время чтения: 40 секунд

Веб-сайт: Mepwork.com

Категория : Используйте слова в предложении

Скачать, Воздуховод, Воздуховод

Как рассчитать площадь воздуховода для прямоугольного воздуховода

9 часов назад Чтобы вычислить прямоугольной площади воздуховода , нам нужны высота, ширина и длина. Стандартные чертежи Autocad показывают ширину и высоту воздуховода в различных областях, где длину следует измерить с помощью ручной шкалы, измерив воздуховод в каждой позиции.Затем, чтобы получить площадь …

Веб-сайт: Specialties.bayt.com

Категория : используйте в предложении

Воздуховод, чертежи

Как получить площадь воздуховодов, фитингов и механический

8 часов назад Как получить площадь , каналов, воздуховод Воздуховод Колено Площадь в спецификации Идентификатор статьи: kA93g0000000ZAz Номер статьи: 000351782

Веб-сайт: Knowledge.autodesk.com

Категория : использовать в предложении

Воздуховоды, воздуховоды, Готово, Dynamo

Расчет площади редуктора воздуховода ОВКВ CR4 Обсуждение Резьба

7 часов назад Для расчета площади прямого воздуховода мы используем 2l x (w + b). Но как рассчитать площадь редуктора воздуховода ? Можем ли мы использовать формулу trapizium area , т.е. 1/2 x (Base + Top) xHeight. Если мы используем это для редуктора, формула будет.(a + b + c + d) x Длина a — большая ширина b — меньшая ширина, c — глубина на большей стороне d — глубина на меньшей стороне L — длина.

Веб-сайт: Cr4.globalspec.com

Категория : Использование в предложении

Воздуховод, глубина

Расчет площади воздуховода в квадрате Часть 1 (АНГЛИЙСКИЙ) YouTube

3 часа назад Часть 2 https://passionatengineer.blogspot.com/2020/04/excel-sheet-for- Расчет площади воздуховода .h

Веб-сайт: Youtube.com

Категория : использование в предложении

Воздуховод

Расчет площади фитингов воздуховода Что Revit хочет

4 часа назад Раздел из DIN18379 описывает путь к воздуховоду Арматура Расчет площади . Ver.0.1 Сторона Dynamo: выберите тип вашего семейства и определите все параметры, которые будут использоваться для расчетов . Определите условия согласно DIN18379. Основная проблема состоит в том, чтобы решить, какую формулу следует включить в список согласно нашему

Веб-сайт: Wrw.is

Категория : Используйте слова в предложении

Описать, Воздуховод, Динамо, Определить, Решить

Таблица размеров воздуховодов Excel

Только сейчас Таблица размеров воздуховодов Таблица Excel. Сведения о Excel: Подробности: Excel является предварительным условием для использования этой электронной таблицы. Microsoft Excel версии 97 является минимальным требованием для использования электронной таблицы, но Microsoft. Перейдите на вкладку Duct Sizing 1 и введите BTUH для нагрева и охлаждения для каждого цикла подачи.Максимальное количество каналов подачи на единицу — 14. оценка воздуховодов из листового металла. Расчет воздуховода таблица

Веб-сайт: How-use-excel.com

Категория : Используйте слова в предложении

Воздуховод, Детали, Воздуховоды

Компании, занимающиеся дизайном интерьера: Расчет площади отвода воздуховода формула

3 часа назад Воздуховод Поверхность Площадь — это внутренняя окружность, умноженная на длину канала .Гидравлический диаметр: для прямоугольного канала — диаметр круглого канала , который имеет такую ​​же потерю давления, как прямоугольный канал , при той же скорости потока воздуха и коэффициенте трения. Это вычисление обычно обозначается аббревиатурой OWL.

Веб-сайт: Companiesinteriordesign.blogspot.com

Категория : Используйте дизайн в предложении

Воздуховод, диаметр

НОВАЯ ТАБЛИЦА РАЗМЕРОВ КАНАЛОВ HVACDirect.com

9 часов назад Flex воздуховод = 0,05 дюйма для большинства металлических воздуховодов калькулятор Круглая металлическая труба = 0,06 дюйма для большинства металлических воздуховодов калькуляторы FIELD DUCT ТАБЛИЦА РАЗМЕРОВ Прямоугольный листовой металл воздуховод = 0,07 «на большинстве металлических воздуховодов калькуляторов Воздуховода Размер Воздуховода Высота — внутренний размер нетто в дюймах КРУГЛЫЙ КАНАЛ РАЗМЕР

Веб-сайт: Hvacdirect.com 9000 слов 5

9000 Категория использования3 предложение

Воздуховод, размер

Расчет площади воздуховода плоской печи / Площадь воздуховода эллиптической формы

1 час назад Стандартный расчет площади Для спирального плоского воздуховода духовки.1. DUCT = (Ш-В) * 2 + 3,142 Н. Где W = ширина воздуховода в метрах. H = высота воздуховода в метрах. 2. Колено × 90 градусов = ((Ш-В) * 2 + 3,142 В / 2 + 0,15) * (Ш-В) * 2 + 3,142 В. Паз до 900 мм шириной 150 мм. Свыше 200 мм.

Веб-сайт: Tecengineering.in

Категория : Используйте слова в предложении

Воздуховод, Воздуховод

Калькулятор площади поверхности

5 часов назад Калькулятор включает в себя твердую сферу основание крышки в расчете площади поверхности , где общая площадь поверхности является суммой площади основания и боковой поверхности сферической крышки.Если вы используете этот калькулятор для вычисления площади поверхности полой сферы, вычтите площадь поверхности , площадь основания.

Веб-сайт: Calculator.net

Категория : Используйте слова в предложении

Калькулятор площади воздуховода xls Архивы HVAC / R и Solar

Just Now Калькулятор площади воздуховода xls. Калькулятор воздуховодов . Этот калькулятор воздуховодов позволяет быстро и легко выполнить три различных расчета .Эти расчеты разделены на четыре области. Категории Оборудование, HVAC, Проверка и балансировка. Изготовление воздуховодов Воздуховод Калькуляторы.

Веб-сайт: Hvac-eng.com

Категория : Использование площади в предложении

Канал, другой, разделенный

Калькулятор скорости воздуховода Академия

2 часа назад Канал . Следующая формула используется для расчета линейной скорости воздуха в воздуховоде .2)

Веб-сайт: Calculator.academy

Категория : Используйте слова в предложении

Воздуховод

Радиус изгиба (воздуховода)

8 часов назад 1,4 Расчет допусков на теплоизоляцию для изоляции будет такой же, как для любого квадратного или прямоугольного воздуховода . Это равно периметру прямоугольного изгиба плюс восемь толщин изоляции. См. Модуль 5 — Блок 2 — раздел 1.3. Ключевые обучающие моменты Поиск радиуса измерения. Расчет площади для размера листа и макета.

Размер файла: 335 КБ

Количество страниц: 14

Веб-сайт: Local.ecollege.ie

Категория : Используйте слова в предложении

Ductur

Воздуховод 9000

7 часов назад Листовой металл Воздуховод Потери на трение Калькулятор . 1. Введите Duct Airflow (CFM), Duct Velocity (FPM), Duct Length и количество изгибов.2. Считайте диаметр круглого воздуховода (дюймы) и потери на трение на 100 футов воздуховода (дюймы водяного столба).

Веб-сайт: Cdicurbs.com

Категория : Используйте слова в предложении

Воздуховод, диаметр

Определение расхода воздуха в воздуховоде в куб. Поперечное сечение Площадь X = Воздуховод высота в футах Y = Ширина воздуховода в футах.Уравнение для круглого воздуховода : A = π x r² A = Воздуховод Поперечное сечение Площадь π = 3,14159 r = радиус воздуховода футов. Пример: Круглый воздуховод диаметром 18 дюймов имеет Воздуховод сечением Площадь 1,77 фут². A = π x r² или A = 3,14158 x .5625

Веб-сайт: Bapihvac.com

Категория : использовать в предложении

Воздуховод, диаметр

НАЗАД К ДИЗАЙНУ 9000: КАНАЛ

7 часов назад Рассчитайте потерю давления для воздуховода Фитинг в воздуховоде Ш x 200 мм Ш 600 мм x В 200 мм с радиусом 600 мм и углом изгиба 90 °.Скажем, число Рейнольдса как 4500. Следовательно, потеря давления составляет 0,2149. Пример таблицы AES Static Calculation • Можно резюмировать в электронной таблице

Веб-сайт: Airah.org.au

Категория : Используйте слова в предложении

Воздуховод Ocean

Online Ductulator HVAC, ManualJ Калькулятор нагрузки

7 часов назад Воздуховод тип: Металлический воздуховод Гибкий размер по: скорости трения Скорость трения: на 100 футов.дюйм / вес Воздуховод ТЕЛ: футы * включая фитинги в Воздуховод ТЕЛ Введите: CFM: или Размер воздуховода : CFM: Преобразование прямоугольного воздуховода в эквивалент круглого. Сторона 1: дюймы Сторона 2: дюймы

Веб-сайт: Oceanhvac.com

Категория : используйте слова в предложении

Воздуховод, воздуховод

Площадь воздуховода Приложения для ОВК в Google Play

3 часа назад Площадь воздуховода ОВК.Приложение предназначено для инженеров HVAC, работающих в сфере проектирования и монтажа систем вентиляции. С помощью этого мобильного приложения вы можете легко в любом месте определить площадь воздуховодов и частей различной формы,…

Рейтинг : 4/5 (458)

Рейтинг контента: Все

Веб-сайт: Play.google.com

Категория : Используйте в предложении

Воздуховод, Разработано, Проектирование, Определение, Воздуховоды

Страницы> Страницы проекта> Расчет нагрузки> Поверхность воздуховода

Просто нажмите » Нажмите кнопку Calculate «рядом с вводом Duct Surface Area на странице Duct Load Factors, чтобы открыть эту страницу.Чтобы открыть эту страницу, у вас должен быть открыт проект. Площадь поверхности , площадь воздуховодов в безусловных пространствах является важным фактором при определении…

Веб-сайт: Elitesoftapps.com

Категория : Используйте слова в предложении

Воздуховод, воздуховоды, определение

Тенденция расчета площади прямоугольного воздуховода: Сумасшедшая зона, Воздуховод

3 часа назад Расчет площади прямоугольного воздуховода в заголовке / сводке.Сумасшедший Площадь . В начале прямоугольная игра область имеет размер 20 x 15. Вы должны покрыть игровую область плитками разной формы. Не оставляйте лишних участков. Следите за временем! Плитка состоит не более чем из 9 квадратов. Плитка, которую вы должны разместить следующей, отображается в небольшом окне справа.

Веб-сайт: Windows.podnova.com

Категория : Использовать площадь в предложении

Воздуховод, другой, Do

Как рассчитать площадь колена воздуховода? Ответы

2 часа назад Чтобы вычислить площадь редуктора HVAC , вы измеряете, используя формулу площади трапеции , которая будет равна 1/2 основания плюс вершина, умноженная на высоту.Как рассчитать поверхность площадь воздуховода колено 90? A = 2 * (w + h) * (l1 + l2) W = ширина H = высота L1, L2 Длина колена.

Веб-сайт: Math.answers.com

Категория : Используйте do в предложении

Duct, Do

Онлайн-калькулятор площади прямоугольного колена, Онлайн-вычисления

1 час назад Прямоугольное колено онлайн калькулятор . Категория: Материал.Помогите отредактировать a— Длина стороны 1 b— Длина стороны 2 r— Радиус c— Центральный угол Вычислить Прямоугольное колено площадь Описание приложения. Расчет площади прямоугольного отвода \ (S = \ frac {r π c °} {180 °} \ times 2 (a + b) = 0,01745rcl \) a, b — длина стороны;

Веб-сайт: Drr.ikcest.org

Категория : Область использования в предложении

Описание

Ductulator Adicot, Inc.

4 часа назад Простой в использовании онлайн-воздуховод / Воздуховод Размер Калькулятор , метрические или английские единицы.Flex Duct , Ductboard или Metal Duct Опции.

Веб-сайт: Adicotengineering.com

Категория : Используйте слова в предложении

Воздуховод, воздуховод, воздуховод

Модуль 5 Воздуховоды и сосуды

8 часов назад смещение. Если прямая кромка должна проходить вдоль воздуховода , а также для большей точности, следует рассмотреть возможность использования фланца воздуховода , если он установлен.Другой способ найти межцентровое расстояние «X» — использовать большой квадрат, как показано на рисунке. Отметка «A» должна быть помещена в центре каждого конца смещения. Таким образом, можно провести точное измерение. Вид сверху.

Размер файла: 2 МБ

Количество страниц: 17

Веб-сайт: Local.ecollege.ie

Категория : Используйте слова в предложении

Площадь воздуховода, расстояние

калькулятора овала Calculator Academy

4 часа назад Следующая формула используется для вычисления площади овала.А = пи * а / 2 * b / 2. Где A — общая площадь ; а — большая ось / диаметр; b — малая ось / диаметр; Площадь овальной формы. Площадь Овал аналогичен описанию площади симметричного эллипса и является мерой общей площади , занимаемой этой формой с определенным мажором и

Веб-сайт: Calculator.academy

Категория : Использование в предложении

Диаметр, определение, описание, определение

Электронный воздуховод Linx Industries, Inc.2 f, безразмерный Dh, дюйм d, фунт / фут3 Re, безразмерный

Автор: Ларри А. Смит

Последнее изменение: Winebrenner, Heather

Ключевые слова: перепад давления

Название: Электронный воздуховод

Веб-сайт: Li-hvac.com

Категория : Используйте слова в предложении

Воздуховод, диаметр, диаметр, безразмерный, дирхам

Расчет площади воздуховодов и фитингов: расчет

3 часа назад S — секционный площадь воздуховода (м²).Кроме того, на скорость воздуха влияют еще 2 параметра: уровень шума, коэффициент вибрации. При проектировании системы их необходимо учитывать. Пример расчета для небольшого коттеджа. Для расчета мы взяли коттедж внутренней площадью 108,8 м 2 и высотой 3 м от пола до потолка. Внутри

Веб-сайт: Engineer.decorexpro.com

Категория : Использование в предложении

Воздуховод, Проектирование

Расчет площади воздуховода autocad lisp trend: Калькулятор воздуховодов

4 часа назад расчет площади autocad lisp в заголовке / сводке. Калькулятор воздуховодов . Duct Calculator — это мощный инструмент, который обеспечивает доступ к расчету воздуховодов и возможностям определения размеров либо в виде отдельной программы для Windows, либо из среды проектирования Autodesk Building Mechanical. Веб-сайт: Windows.podnova.com

Категория : Использование области в предложении

Воздуховод, конструкция, привод

Дизайн воздуховода и воздушный поток | Mauzy Отопление, Воздух и Солнце

Блог

Советы по HVAC / 19 января 2021 г.

Воздуховоды являются неотъемлемой частью системы HVAC.Воздуховоды доставляют свежий воздух в определенные зоны дома, а застоявшийся воздух направляют обратно в систему отопления, вентиляции и кондиционирования воздуха. Таким образом, качество конструкции воздуховода имеет решающее значение для производительности и эффективности вашей системы отопления, вентиляции и кондиционирования воздуха. Ниже приведены некоторые факторы, которые влияют на конструкцию воздуховода и как они влияют на общий воздушный поток в доме.

Форма воздуховода

Форма поперечного сечения каналов воздуховода влияет на поток воздуха. Воздуховоды обычно бывают трех форм:

1. Круглый
2. Прямоугольный
3. Овальный

Форма поперечного сечения влияет на следующее:

• Количество углов: Влияет на скорость воздушного потока.
• Количество материала воздуховода: Определяет вес воздуховода.
• Площадь поверхности воздуховода, контактирующая с воздухом: Это определяет трение воздуха (и, следовательно, скорость воздушного потока).

Круглые воздуховоды обычно являются лучшими во всех этих аспектах. Однако техник может использовать другую форму в зависимости от других факторов, например, доступного пространства.

Размер воздуховода

Размер воздуховода — это площадь поперечного сечения воздуховода.Размер воздуховода определяет объем воздуха, который может пройти через участок воздуховода в любое время. Специалисты по HVAC обычно выражают размер воздуховода (площадь поперечного сечения) в квадратных футах. Воздуховод большего размера доставляет больше воздуха, чем воздуховода меньшего размера.

Фитинги для воздуховодов

Фитинги для воздуховодов относятся к приспособлениям или соединениям, которые являются частью системы воздуховодов. Примеры фитингов:

• Отводы, используемые в углах
• Соединители
• Торцевые заглушки
• Переходники для изменения размера воздуховода

Фитинги, выступающие в канал воздуховода, влияют на воздушный поток.Например, поток воздуха в колене не такой плавный, как поток воздуха через непрерывные участки воздуховода. Таким образом, технические специалисты HVAC стремятся свести количество фитингов к минимуму.

Длина воздуховода

Длина воздуховода определяет, как долго воздух должен пройти, прежде чем достигнет целевой комнаты (для приточных воздуховодов). Размер дома, расположение блока HVAC и конструкция воздуховода — все это влияет на общую длину каждого канала воздуховода. Однако большие размеры воздуховодов снижают скорость потока. Таким образом, технические специалисты HVAC всегда стремятся использовать кратчайшее расстояние, чтобы минимизировать длину воздуховода.

Материал воздуховода

Трение существует между внутренней поверхностью воздуховода и воздухом, протекающим внутри воздуховода. Гладкие поверхности имеют меньшее трение, чем неровные. Таким образом, для строительства воздуховодов лучше использовать гладкие материалы, чем более грубые.

Другие факторы, помимо гладкости, влияют на выбор материала. Например, идеальный материал должен быть:

• Легкий
• Гибкий
• Недорогой
• Долговечный

С учетом всех этих факторов, наиболее распространенными материалами воздуховодов являются оцинкованная сталь, алюминий и стекловолокно.

Прокладка воздуховодов

Маршрут воздуховода относится к определенному местоположению и направлению каждого канала воздуховода. Факторы, определяющие прокладку воздуховодов, включают:

• Расположение воздуховодов
• Количество колен
• Расположение блока HVAC

Например, нагретый воздух легче холодного. Таким образом, система воздуховодов, которая поднимается вверх, лучше всего подходит для подачи теплого воздуха, но не для подачи холодного воздуха. Маршрут также определяет количество углов или колен, которые влияют на трение воздушного потока.

Коды воздуховодов

Наконец, правительство также имеет право голоса в вашей системе HVAC, включая проектирование воздуховодов. Коды воздуховодов определяют:

• Размер воздуховода
• Прокладка воздуховода
• Конструкция воздуховода
• Утечка в воздуховоде

Эти нормы влияют как на безопасность, так и на эффективность систем воздуховодов. Например, в большинстве округов Калифорнии требуется испытание под давлением во время установки или замены системы отопления, вентиляции и кондиционирования воздуха. Обратите внимание, что нормы HVAC предписывают минимальные требования, но превышение минимальных стандартов не причинит вреда.Не забывайте, что эти коды со временем могут измениться.

Mauzy Heating, Air & Solar работает в сфере отопления, вентиляции и кондиционирования воздуха более пяти десятилетий. Мы спроектируем и установим вашу систему HVAC, включая систему воздуховодов, для максимальной эффективности. Свяжитесь с нами, чтобы получить расценки в качестве первого шага к профессиональным и доступным услугам HVAC.

Mauzy Knowledge

Последние статьи

Предыдущий слайд Следующий слайд

Подробнее

Очистка воздуховодов | Зерорез Мэдисон

Спасибо за печать! Не забудьте вернуться в Зерорез Мэдисон за свежим контентом!

Чистый воздух
для чистого дома

Знаете ли вы, что качество воздуха в вашем доме может быть намного хуже, чем на улице? Фактически, EPA перечисляет качество воздуха в помещении как одну из пяти основных угроз здоровью в Америке, и существует длинный список потенциальных аллергенов и патогенов в ваших воздуховодах.

Zerorez® Madison использует систему отрицательного воздуха от Hypervac Technologies. Этот метод «Push-Pull» является золотым стандартом очистки воздуховодов. Мы используем сжатый воздух и инструменты / кнуты для перемешивания на вентиляционном отверстии, чтобы удалить пыль и мусор, которые одновременно вытягиваются за счет всасывания пылесоса Hypervac. Отрицательный воздух — лучший способ гарантировать, что удаляемая пыль и мусор останутся в фильтрованном блоке утилизации, а не вернутся обратно в ваш дом.

Эта система предназначена для обслуживания частных жилых домов.В настоящее время мы не занимаемся уборкой коммерческой недвижимости, многоэтажных квартир или кондоминиумов.

• Нам понадобится доступ к подающим и обратным магистралям (двум большим воздуховодам, ведущим к печи и от нее), чтобы мы могли их очистить. Наш блок отрицательного воздуха имеет ширину около 5 футов x 3 фута. Перед обслуживанием расчистите путь к печи и вокруг нее. Если ваша печь не может вместить такой размер, позвоните в наш офис.
• Необходимо выключить печь / кондиционер на время очистки воздуховода, поэтому перед обслуживанием обязательно нагрейте / охладите дом до желаемой температуры.
• Удалите все, что может препятствовать доступу к вентиляционным отверстиям в каждой комнате.

Вдохните разницу:

Оставайтесь здоровыми

Каждый пятый американец страдает аллергией, вызванной частицами, которые часто встречаются в воздухе в большинстве домов. Если вы или кто-либо из членов вашей семьи страдаете аллергией или астмой — или если вы просто хотите, чтобы в вашем доме в районе Мэдисон был более здоровый воздух, — Zerorez® может помочь.

No related posts.
