Плитный фундамент для дома из газобетона

В последние годы монолитные железобетонные плиты стали особенно популярны, прежде всего, благодаря одной своей разновидности – утеплённой шведской плите. Плитные фундаменты действительно имеют целый ряд достоинств. Впрочем, недостатков они также не лишены. Сегодня мы расскажем о самых востребованных типах таких фундаментов, об их плюсах, минусах и специфике их устройства.

Плита – сплошное монолитное железобетонное основание под всем зданием. В малоэтажном домостроении наиболее востребованы плиты незаглублённые («плавающие») либо мелкого заложения. Именно их мы и будем рассматривать.

Фото: “Дневник Домостроителя”

Начнём с плюсов и минусов этого типа фундаментов.

Плюсы

• Монолитная плита имеет большую площадь опирания на грунтовое основание, что позволяет ей нести серьёзные нагрузки, в том числе неравномерные (например, стены в сочетании с колоннами). При необходимости легко усилить бетонный фундамент с помощью дополнительного армирования.
• Плита работает как единое целое поэтому осадка фундамента, как правило, равномерная.
• Плита позволяет легко вносить изменения в проект строящегося дома, так как фундамент не “привязан” к расположению несущих конструкций: можно убрать или добавить несущую стену в любом месте, при этом переделывать фундамент не нужно.
• Плита – отличный вариант для участка с проблемными грунтами: слабонесущими, пучинистыми, с высоким уровнем грунтовых вод. Хотя для грунтов с очень слабой несущей способностью (например, торфяников) плита не подходит: есть риск её неравномерной осадки и деформации.
• Плита позволяет сэкономить на стяжке пола первого этажа, если поверхность фундамента идеально выровнена и отшлифована. И тогда при отделке можно обойтись наливным полом, что уменьшает не только затраты на отделку, но и количество влажных работ.
• В плиту можно встроить систему водяного тёплого пола.
• Плиту сравнительно просто сооружать, ошибки маловероятны. Впрочем, это плюс, скорее, для строителей, чем для заказчика.

Фото: “Техдом”

Минусы

• Монолитная плита – очень дорогая в силу большого расхода бетона и арматуры, необходимости применять бетононасос или миксер для заливки бетона. Под плиту обычно не нужно выкапывать значительное количество грунта, но объём земляных работ всё равно больше в сравнении с некоторыми другими типами фундамента. Как правило, монолитная плита дороже, чем мелкозаглублённый ленточный фундамент с полами по грунту, который на многих объектах вполне может заменить плиту.
• Необходимы особые конструктивные решения, если плиту укладывают на пучинистый грунт.
• Монолитная плита подходит для ровных участков, с минимальными уклонами и простым рельефом. Технически на участке с небольшим уклоном тоже можно выполнить плиту – в ступенчатом варианте. Но это обернётся перепадом высот на первом этаже здания. Также практикуют выравнивание места под застройку за счёт насыпного грунта (обычно крупнозернистого песка, гравия, щебня). Но есть риск частичной осадки подсыпки, что может привести к деформации фундамента.
• Плитный фундамент, как правило, предполагает низкий цоколь, а это не лучшее решение для регионов со снежными зимами. С другой стороны, низкий цоколь позволяет создать безбарьерную среду, удобную для обитателей дома.
• Основные инженерные коммуникации проводят через конструктив фундамента ещё до заливки бетона. Поэтому нужно на этапе сооружения нулевого цикла иметь детальный дизайн-проект дома и точные параметры точек ввода трубопроводов. Если рабочие промахнулись или домовладельцы в процессе строительства решили слегка изменить расположение сантехнического оборудования, то внести коррективы после заливки бетона уже не получится. Увы, труба, выведенная прямо в будущую несущую стену – не такая уж и редкость в отечественном домостроении. Кроме того, ремонт коммуникаций, находящихся внутри бетонной плиты, крайне затруднён.
• Вместе с фундаментом обязательно нужно устраивать утеплённую отмостку. При этом не стоит оставлять плитный фундамент без отмостки на зиму. Если вы решили сначала возвести фундамент, а через какое-то продолжительное время строить дом, то отмостку нужно сооружать вместе с плитой в тот же год.

Виды плитных фундаментов

• Плоская плита, с одинаковой толщиной по всей площади.
• Плита, дополненная рёбрами жёсткости.

Ребристая плита совмещает в себе плитный и ленточный фундаменты. Прямоугольные или трапециевидные выступы (рёбра) – это по сути железобетонные ленты, которые устраивают под всеми несущими стенами, то есть по периметру здания и под внутренними стенами, которые будут нести нагрузку. А под остальным домом находится плита, объединённая с рёбрами в единый монолит. Рёбра бывают направленными вниз или вверх.

Ребристая плита. Фото: “Техдом”

Ребристая плита позволяет реализовать более высокий цоколь, а также уменьшить толщину основной горизонтальной части фундамента, сокращая расходы на бетон и арматуру. Кроме того, плита с рёбрами, обращёнными вниз, лучше, чем плоская, сопротивляется воздействиям, которые возникают при морозном пучении грунта или неравномерной осадке здания, что особенно актуально в случае ослабленных грунтов.

Конструкция плиты

Высоту (толщину) плиты и её конструктивное решение выбирают на основании расчёта, где учитывают тип грунта, нагрузки – собственные (стены, перекрытия, крыша) и эксплуатационные (снеговых и пр.), а также другие факторы. Обычно высота плоской плиты – 200-300 мм, для одного-двухэтажного газобетонного дома стандартно – 250 мм.

Работы по бетонированию плиты. Фото: “Дневник Домостроителя”.

В «ребристом» варианте плита, как правило, имеет высоту 100 мм, а рёбра – 200-300 мм (при стандартной ширине 450 мм: ширина ребра считается исходя из сопротивления грунта). Но в разновидности плиты «рёбрами вверх» они могут быть и более высокими, если стоит задача сделать более высокий цоколь. Кроме того, увеличенные рёбра предусматривают для зданий с неравномерной нагрузкой на фундамент.

Основная часть плиты – бетон. Как правило, применяют бетон марок М300 (класс B22,5) или М350 (класс B25). Бетон обладает хорошей прочностью на сжатие, но недостаточной прочностью на изгиб и растяжение. Поэтому плиту обязательно армируют, чтобы повысить её прочность. Все параметры армирования определяются проектом. Но обычно в плоской плите предусматривают два горизонтальных ряда арматуры из стальных стержней класса A-III диаметром 10-16 мм, из которых формируют сетки с ячейками 200 х 200 мм.

Армирование плиты. Фото: “Техдом”

В случае ребристой плиты каркас рёбер создают из 4-6 продольных стержней диаметром 10-12 мм. Между собой стержни связывают поперечными хомутами из арматуры диаметром 6-8 мм. Каркас рёбер соединяют с арматурным каркасом самой плиты, который представляет собой, как правило, металлическую сетку в виде готовых карт с ячейками 150 х 150 мм, выполненных из стержней диаметром 6-10 мм.

Обратите внимание: арматура должна обязательно находиться в толще бетона, чтобы металл был защищён от коррозии. Защитный слой — не менее 40 мм для арматуры нижней сетки и 20 мм — для арматуры верхней сетки. Чтобы обеспечить это, нижнюю сетку устанавливают на специальные пластиковые фиксаторы.

Технология возведения

В каждом конкретном случае устройство плиты имеет свои особенности. Но в общих чертах технология выглядит так. Сначала по проектным отметкам вырывают котлован. Если предполагается дренаж по периметру дома, то затем выполняют его. Далее формируют основание для плиты. Чаще всего это хорошо утрамбованная подушка проектной толщины из крупнозернистого песка, щебня или гравия (нередко – послойно из щебня/гравия и песка). Подушку делают поверх разделительного слоя, например, из геотекстиля. При этом прокладывают трубы канализации и вводный электрический кабель, предусматривая соответствующие закладные для них в конструкции будущей плиты.

Создание основания для плиты с прокладкой труб канализации и устройством системы дренажа. Фото: “Дневник Домостроителя”.

После чего сооружают опалубку по периметру фундамента – из деревянных досок или фанеры. Чаще всего поверх подушки делают бетонную подготовку («подбетонку») из бетона низкой марки (В7,5-В10), толщиной 40-100 мм. Подбетонка нужна для выравнивания поверхности (чтобы можно было правильно выставить арматурный каркас) и механической защиты вышележащих слоёв плиты. Далее монтируют гидроизоляцию из того или иного материала, обычно битумного рулонного наплавляемого или обмазочного. Для упрощения и удешевления работ вместо подбетонки и гидроизоляции нередко устанавливают профилированную мембрану из высокоплотного полиэтилена.

Если предполагается теплоизолировать плиту, то на этом этапе монтируют слой утепления, обычно из пенополистирола. В утеплённых плитных фундаментах современного образца (УШП) слой утепления располагают подо всем конструктивном бетонной плиты. И тогда роль опалубки также выполняют плиты теплоизоляции (более подробно вопрос утепления мы рассмотрим чуть позже).

Теплоизоляция плиты. Фото: “Дневник Домостроителя”

Далее прокладывают водопроводные трубы, а затем выполняют армирование плиты. После чего заливают бетон с помощью бетононасоса или миксера, обязательно уплотняя его выбратором и выравнивая специальной затирочной машиной – «вертолётом».

Плита на пучинистом грунте

Пучинистый грунт (глина, суглинки и пр.) – проблема многих загородных участков, особенно в средней полосе России. Если такой грунт насыщен водой, то зимой при замерзании его пучит: он увеличивается в объёме, что может вызвать деформацию плиты фундамента. Чтобы этого не произошло, при строительстве дома предпринимают ряд мер:

1. Частично выбирают пучинистый грунт, заменяя его непучинистым основанием – тщательно утрамбованной подушкой из крупнозернистого песка, щебня или гравия толщиной 100-300 мм. В результате пучинистый грунт оказывается на большей глубине и оказывает меньшее воздействие на фундамент.
2. Не позволяют пучинистому грунту насыщаться водой. За это отвечает система дренажа, которую сооружают по периметру здания на глубине, превышающей глубину залегания подошвы плиты фундамента. Впрочем, без дренажа не обойтись только тогда, когда уровень грунтовых вод (УГВ) настолько высокий, что вода может попасть в тот слой грунта, на который непосредственно опирается плита. Когда УГВ находится ниже её подошвы, то системой дренажа можно пренебречь. Но если есть риск сезонного подтопления фундамента талой водой, то дренаж необходим.
3. Уменьшают вероятность промерзания грунта под плитой. Для этого утепляют саму плиту и отмостку по периметру здания. В качестве утеплителя применяют, как правило, пенополистирол – экструдированный (ЭППС) или обычный (ППС). Первый дороже, но предпочтительнее, поскольку отличается почти нулевым водопоглощением и более высоким сроком службы. Добавим, что утепление фундамента – вклад в энергоэффективность здания, направленный в конечном итоге на экономию средств на отопление. Благодаря теплоизоляции отсутствуют мостики холода в конструкции плиты и промерзание нижних углов фундамента.

Существуют различные схемы утепления плиты. Чаще всего практикуют следующие варианты. В случае плоской плиты теплоизоляцию укладывают непрерывным слоем подо всей подошвой фундамента (обычно толщиной 100 мм) и по его торцевым частям (100 мм). В случае ребристой плиты – по контуру рёбер (100 мм) и под самой плитой (200 мм при высоте ребра 200 мм и высоте плиты 100 мм). Прочность на сжатие теплоизоляционных плит – расчётная величина. Обычно под подошву плоской фундаментной плиты и под рёбра ребристой укладывают утеплитель с высокой прочностью на сжатие – 400-500 кПа при 10% линейной деформации. Между рёбрами можно монтировать менее прочные плиты утеплителя – 200-250 кПа при 10% линейной деформации. Они позволяют удешевлять фундамент.

Работы по теплоизоляции плиты. Фото: “Baubild”

Утепление отмостки – плитами толщиной 50 мм. При этом утепление отмостки формирует единый контур с утеплением фундамента.

Утеплённая шведская плита (УШП)

Самый популярный сегодня вариант ребристой утеплённой плиты – УШП, утеплённая шведская плита. Мы уже рассказывали подробно про этот фундамент. Здесь же отметим основные достоинства УШП и её проблемные моменты.

Схема устройства УШП. Фото: URSA

УШП обладает всеми плюсами плитного и утеплённого фундамента. Более того, УШП – это плита, в которую на этапе её сооружения встроены все инженерные коммуникации. То есть ещё и система отопления в виде водяного тёплого пола, у которого есть ряд преимуществ над радиаторным отоплением:

• Тёплый пол экономичнее, поскольку в него подаётся теплоноситель с меньшей температурой.
• Тёплый пол обеспечивает равномерный прогрев помещения, создавая комфортную среду для домочадцев.
• Тёплый пол позволяет отказаться от радиаторов в интерьере, что положительно сказывается на дизайне дома, а также позволяет легко реализовать отопление в помещении с панорамным остеклением «в пол».

В УШП система водяного тёплого пола встроена в плиту фундамента. Фото: “Baubild”

Основные недостатки УШП:

• Высокая стоимость, которая, впрочем, оправдана тем, что на этапе сооружения плиты заказчик получает не только полностью готовый энергоэффективный фундамент, но и перекрытие первого этажа, систему отопления и выровненную стяжку, готовую к укладке чистового напольного покрытия.
• Ремонт коммуникаций, находящихся в монолитной плите, проблематичен, а зачастую невозможен, поскольку он должен затрагивать несущие конструкции: непосредственного доступа к коммуникациям нет. Например, разрыв труб тёплого пола устранить без масштабной переделки не получится. Фактически придётся устраивать новый тёплый пол.

Теплоизоляция плиты: проблемы и решения

Ещё один неоднозначный момент – сама технология утепления как «шведской», так и любой другой плиты. Полимерные теплоизоляционные материалы обладают высокой прочностью на сжатие, но гарантировать, что они не деформируются под серьёзной нагрузкой спустя несколько десятилетий, вряд ли возможно. Среди специалистов встречается мнение, что проведённые к настоящему времени испытания на долговечность теплоизоляционных плит для фундаментов недостаточно убедительны. Самые большие вопросы вызывает срок службы утеплителя под рёбрами ребристой плиты, где нагрузка сконцентрирована на небольшой площади.

Сооружение УШП. Фото: “Baubild”

В любом случае, каким бы надёжным и долговечным ни был теплоизоляционный материал, он прослужит намного меньше, чем, например, полноценная подушка из щебня или гравия. Добавим, что американские схемы утепления ребристой плиты, как правило, не предполагают монтаж теплоизоляции под подошвой плитной части фундамента.

Типичная схема устройства плиты в США: теплоизоляции под подошвой плиты нет.

Поэтому можно выбрать другую схему утепления: монтировать плиты теплоизоляции поверх плиты фундамента. Затем при необходимости устанавливать тёплый пол и заливать стяжку. При этом эксплуатационная нагрузка на утеплитель будет составлять не тонны, а сотни килограмм, и плитам теплоизоляции будет намного проще выдерживать её, что повысит срок их службы.

К тому же стяжка распределяет нагрузку на утеплитель, в то время как рёбра монолитной плиты передают её на утеплитель маленьким пятном контакта. А если вспомнить, что под плоской частью ребристой плиты укладывают менее прочную теплоизоляцию, то нередко плита как таковая почти не передаёт нагрузку на грунтовое основание: «работают» только рёбра. Из-за такой неравномерности фундамент УШП оказывается менее жёстким, чем сплошная плоская плита.

Важный нюанс. Утеплять плиту (снизу или сверху) и отмостку нужно за один сезон. Если проигнорировать утепление отмостки, то весной грунт по периметру плиты оттаивает (нагревается теплом от солнца), а под ней ещё нет. В результате углы плиты под своей тяжестью могут «провисать», из-за чего возможно появление трещин в этих местах фундамента.

Утеплённая шведская плита 2.0 (Supergrund)

Опыт эксплуатации классической УШП показал, что у неё есть конструктивные моменты, которые хотелось бы улучшить. Шведские конструкторы сделали это, что привело к появлению модернизированной версии такого фундамента – «УШП 2.0» или по-шведски «Supergrund».

Проблемы традиционной УШП:

• Её энергоэффективность не оптимальна из-за того, что приходится обогревать тёплым полом массивные рёбра жёсткости, которые находятся в зоне холода. То есть фактически тратить деньги на обогрев «улицы».
• На стыке плиты и рёбер возникают нагрузки на излом при пучении грунта, которых хотелось бы избежать.
• Очень низкая ремонтопригодность системы тёплого пола, интегрированного непосредственно в фундамент.
• Ограничения по возможной высоте цоколя.

В чём отличия УШП 2.0 от классической «шведской плиты»? В версии 2.0 рёбра отделены от плиты теплоизоляционной прослойкой толщиной 50 мм. Да и сама плита – это фактически стяжка толщиной 100 мм, в которой находится водяной тёплый пол. По сути УШП 2.0 – это мелкозаглубленный ленточный фундамент с полами по грунту, только в более энергоэффективной модификации. Ещё одно небольшое отличие: в «супергрунде» слой теплоизоляции вдоль наружной стены ленты играет роль только опалубки. После заливки бетона теплоизоляцию демонтируют.

Схема устройства “Супергрунда”.

«Супергрунд» лишён многих недостатков классической УШП и добавляет себе преимущества ленточных фундаментов.

Среди плюсов УШП 2. 0:

• Меньше теплопотери: стяжка с тёплым полом отделена от рёбер, и потому отопление не расходуется на них.
• Стяжка и рёбра жёстко не соединены, поэтому узел их стыка не испытывает повышенную нагрузку на изгиб.
• Рёбра в УШП 2.0 имеют более высокую несущую способность, чем в классической УШП, хотя для сравнительно лёгкого дома из газобетона это, как правило, неактуально.
• Ремонтопригодность тёплого пола: стяжку, не связанную с несущими рёбрами, можно демонтировать. Да, это будет очень дорого, но это в принципе возможно.
• Ограничений по высоте рёбер (ленты) нет, можно делать высокий цоколь (от 300 мм и выше), а также сооружать такой фундамент на участках с небольшими перепадами по высоте.
• При необходимости бетонный цоколь можно не отделывать, в то время как цоколь, закрытый утеплителем в классической УШП, обязательно нужно отделывать.
• Возможность разбить работу на этапы: сначала сделать ленту (рёбра), установить коробку и крышу, а затем в защищённом от осадков помещении монтировать тёплый пол и стяжку
• Вариантов устройства стяжки больше, чем бетонной плиты. Например, можно сделать популярную сегодня полусухую стяжку.

Вместе с тем и «супергрунд» не лишён недостатков:

• Утеплитель по-прежнему находится под плитой (стяжкой) и – что самое спорное – под несущими рёбрами. А значит, локальная нагрузка на теплоизоляцию очень высокая, что не добавляет долговечности такой конструкции фундамента.
• УШП 2.0, пусть незначительно, но всё же дороже обычной УШП. Чем выше и толще рёбра, тем выше стоимость фундамента в сравнении с классической УШП.

Утеплённый финский фундамент (УФФ)

Другая альтернатива традиционной УШП – утеплённый финский фундамент (УФФ), всё более популярный в нашей стране. УФФ очень похож на «супергрунд». Это также не совсем плита, а, скорее, разновидность мелкозаглубленного ленточного фундамента с полами по грунту, только очень энергоэффективного.

Схема устройства УФФ. Фото: “Технониколь”.

Главное отличие от «супергрунда» – в конструкции ленты. В УФФ предусматривают железобетонную подошву, которая несёт и распределяет нагрузку, а поверх подошвы – собственно ленту в виде керамзитобетонных блоков (не менее трёх рядов).

Ленту изнутри теплоизолируют, как и грунтовое основание под домом, получая в результате утеплённое «корыто», внутри которого прокладывают инженерные системы, включая тёплый пол, а затем заливают стяжку толщиной не менее 100 мм. Отмостку также обязательно теплоизолируют.

«Финский» фундамент обладает всеми плюсами «супергрунда» и даже имеет небольшое преимущество над ним:

• У керамзитобетонных блоков теплопроводность ниже, чем у бетона. Соответственно, «финская» лента несколько более энергоэффективна, чем «шведская».

Недостатки УФФ те же, что и у УШП 2.0. К тому же есть и свои нюансы:

• Сооружение УФФ предполагает больше этапов, чем УШП 2.0.
• УФФ обходится дороже «супергрунда», прежде всего, из-за применения керамзитобетона.
• Приобрести керамзитобетонные блоки с необходимыми параметрами по плотности, прочности, геометрии – задача не из простых.

В конце хотим отметить, что, несмотря не все проблемные моменты, плитный фундамент – одно из лучших решений для дома из газобетона.

Полную информацию о строительстве дома из газобетона можно получить на бесплатных вебинарах YTONG

Плитный фундамент под частный дом

Специфика грунта на участке не всегда позволяет выполнить классический ленточный или свайный фундамент. Именно в таких случаях применяются мелкозаглубленные основания, так как для их обустройства требуется минимум времени, а кроме этого, они неплохо справляются с несущими нагрузками жилого дома. Особенно популярным является монолитный плитный фундамент, который является достаточно прочным и надежным. Он не нуждается в большом объеме земляных работ и, как правило, обходится не дороже других решений.

Разберемся, какие преимущества и недостатки имеет фундамент-плита, в каких случаях его стоит использовать и на что обратить внимание при проведении строительных работ.

Устройство и характеристики

Плитный фундамент представляет собой единую массивную конструкцию, выполненную из бетона и металлической арматуры. В отличие от других типов основания он не требует заглубления в грунт. Конструктивно состоит из нескольких элементов:

• Основу «пирога» составляет уплотненный грунт. Проводится снятие верхнего слоя почвы, после чего выполняется трамбовка дна. Это позволяет уменьшить подвижность грунта и предотвратить появление трещин в фундаменте.
• Следующим слоем выполняется подушка. Традиционно для ее обустройства применяется смесь песка и щебня. За счет такого слоя удается погасить вибрации, воздействующие снизу, и создать систему отведения грунтовых вод.
• Обязательным является использование геотекстиля. Чаще всего в этих целях выбирается полотно дорнита, который позволяет предотвратить заиливание подушки. Иногда геотекстиль используется и между слоями песка и щебня.
• Следующий слой — это бетонная подготовка. Она требуется для выравнивания поверхности, поэтому ее толщина обычно не превышает 50 мм. За счет использования бетонной подготовки удается повысить гидроизоляционные и армирующие свойства основания.
• Для гидроизоляции плитного фундамента применяется водонепроницаемая мембрана. Как правило, это рулонные битумные холсты, которые укладываются поверх подготовки в несколько слоев.
• Обязательным является использование армирующего каркаса. Именно он позволяет увеличить несущую способность основания, сделать его прочным и устойчивым к нагрузкам, предотвратить появление трещин и других дефектов.
• Основным элементом всей конструкции является бетонная плита. По сути, это и есть сам фундамент, на который приходится вес здания.

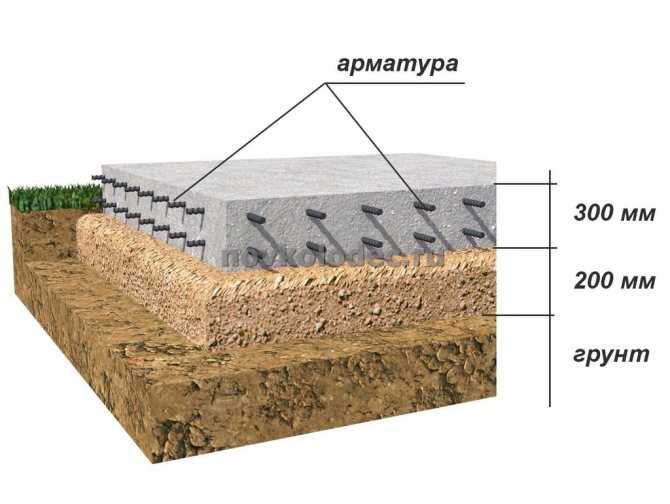

Схема строения плитного фундамента

Область применения

Основное назначение плитного основания — это использование на слабых грунтах с небольшими или средними несущими способностями. В том числе, фундамент подходит для возведения домов на грунтах по типу песка, глины, суглинка, торфяника. Допустимо использовать конструкцию при строительстве на пластичных и увлажненных грунтах.

Особую роль в фундаменте-плите отводят дренажу, гидроизоляции и отмостке. Именно эти элементы помогают избежать ситуации, когда грунт «плывет» при намокании, что приводит к потере прочности основания.

Конечно, плита несколько уступает по надежности и прочности ленточному фундаменту. Но ленточный тип основания — более дорогостоящий и не всегда целесообразный. В ряде случаев, например, на просадочных грунтах, намного проще и быстрее создать плитный фундамент.

Что касается сильнопучинистых и топких грунтов, то для них плита подходит не очень хорошо. Связано это с тем, что она не может в полной мере гасить вибрации и подвижки почвы, поэтому возрастает риск просадки дома под действием собственного веса.

Виды плитных оснований

Существует два плитных типа фундамента, которые различаются по технологии исполнения — речь о сборной и монолитной плите.

В первом случае на подготовленной территории монтируются железобетонные плиты. Для выравнивания полученной поверхности и в качестве связующего элемента применяется цементно-песчаная стяжка. Готовая конструкция не отличается большими несущими характеристиками, но достаточно простая в обустройстве. Ее нередко применяют для легких построек (например, летних террас) или при строительстве на скальных грунтах.

Монолитная плита предполагает заливку бетонного раствора для создания целостного блока. Такой вариант фундамента считается более прочным и надежным, он не имеет серьезных недостатков и может применяться практически без ограничений.

Также выделяют несколько разновидностей плитных оснований по профилю:

• Коробчатый фундамент. Вариант, который используется при строительстве дома с цокольным этажом и бетонным перекрытием на первом этаже. Плита может быть как сборной, так и монолитной.
• Ребристая плита. При использовании такого варианта обязательным становится наличие ребер жесткости. При применении монолитной технологии дополнительно роются траншеи для создания ребер. Для сборной плиты все несколько проще – достаточно монтировать ребристые железобетонные плиты. Наличие дополнительных ребер жесткости позволяет сделать конструкцию более прочной и уменьшить требуемую толщину фундамента.
• Сплошная плита. В этом случае поверхность фундамента выполняет роль чернового пола первого этажа. Цокольный этаж в здании отсутствует. В качестве основы служит монолитная или сборная плита.

В последние годы большой популярностью стала пользоваться одна из модификаций плитного фундамента под дом — утепленная «шведская плита» (УШП). Такое решение представляет собой монолитный фундамент мелкого заложения, в котором конструкция окружена слоем теплоизоляции. Кроме этого, нередко в саму плиту встраивается система теплого пола (стандартно она устанавливается в стяжку).

В большинстве случаев УШП используется для малоэтажного строительства, преимущественно на равнинных участках. При обустройстве такого основания используется стандартный «пирог», включающий в себя уплотненный грунт, подушку и другие необходимые элементы. Особенность заключается в укладке слоя утеплителя на утрамбованной подушке. Все коммуникации дома также располагаются под теплоизоляционным слоем.

Использование утепленной «шведской плиты» позволяет снизить затраты на обустройство фундамента и сократить сроки строительных работ за счет параллельной укладки коммуникационных систем.

Но основное преимущество такого типа плитного основания заключается в наличии теплоизоляционного слоя. За счет этого удается обеспечить лучшую энергоэффективность здания и сократить расходы на отопление в осенне-зимний период.

Схема строения фундамента УШП

Расчет плитного фундамента

Основание в виде плиты в большинстве случаев можно сделать самостоятельно. Однако это не исключает того, что перед проведением работ потребуется выполнить ряд расчетов. Площадь конструкции определить достаточно просто — это размеры самого строения плюс небольшие надбавки по сторонам. Сложности, как правило, возникают при определении необходимой толщины.

Стандартная толщина основания составляет около 100–400 мм. В этот диапазон входят и «легкие» строения (например, летняя кухня, хозяйственная постройка, небольшая дача), и двухэтажные здания с мансардой и дополнительными пристройками.

Неправильный подбор толщины может привести к различным негативным последствиям. Если плита будет иметь недостаточную толщину, то может попросту не выдержать нагрузок. Излишний запас тоже не лучший вариант, так как это значительно повышается стоимость материалов и работ. Кроме этого, стоит помнить о том, что излишний объем бетонирования влияет на вес всей конструкции, поэтому грунт может попросту не выдержать всей нагрузки, что приведет к просадке здания.

Поэтому потребуется тщательно спланировать строительные работы и подсчитать совокупную нагрузку на фундамент дома. Правильный расчет совокупной нагрузки на основание должен учитывать следующие параметры:

• Вес строения, включая отделочные материалы.
• Вес самой бетонной плиты.
• Инженерная система дома.
• Коммуникационные системы.
• Мебель, бытовая техника, предметы интерьера.
• Нагрузки из-за ветра и снега.

Атмосферные нагрузки не являются постоянными, но их все равно стоит учитывать в расчетах. Как правило, используются статистические параметры для региона, так как рассчитать показатель со 100% точностью практически невозможно. Но и пренебрегать такими цифрами не стоит, так как в ряде регионов ветровые нагрузки могут оказывать сильное давление на фундамент. Нередко показатели сопоставимы с удельным весом всей мебели и отделки.

Толщину плитного фундамента стоит брать с запасом, если в будущем вы планируете вносить конструктивные изменения в здание. Однако для создания пристроек почти всегда потребуется обустройство отдельного основания.

Неправильным будет определять требуемую толщину плиты исходя из стандартных показателей. Очень часто используются приблизительные значения, которые соответствуют характеристикам объекта, но в этом случае легко ошибиться как в меньшую, так и в большую сторону.

Другая особенность подготовки к строительству плитного фундамента — это расчет уровня прокладки трубопровода. Его потребуется прокладывать на этапе нулевого цикла.

Преимущества и недостатки

Можно выделить следующие плюсы плитного основания:

• Капитальность и прочность. Благодаря этому фундамент-плита подходит даже для грунтов 1-й категории.
• Минимум земляных работ. При строительстве потребуется снять только верхний слой почвы.
• Равномерное распределение нагрузок. Благодаря этому не происходит проседания здания, в фундаменте не образуется трещин.
• Простой монтаж. Технология плитного фундамента требует опалубки только по периметру, все работы можно провести без привлечения спецтехники.
• Универсальность. Конструкция подходит для домов из кирпича, газобетона, дерева, блоков и т. д.

Но не стоит забывать и о некоторых минусах решения. Например, к их числу относят необходимость подготовки грунтового основания. Также нередко возникают трудности с прокладкой коммуникаций. Но основной недостаток плитного основания — это невозможность возведения подвала.

Особенности строительства

После завершения расчетов можно приступать к подготовительным работам на участке и обустройству выбранного плитного основания. Участок убирается от строительного мусора, деревьев и кустарников, которые могут помешать строительству. Чаще всего снимается верхний слой грунта, далее выполняется уплотнение почвы по площади будущего дома.

Следующий шаг — это разметка участка, во многом именно от правильности выполнения этой процедуры зависит точность исполнения фундамента и его будущие размеры. На этой стадии происходит перенос строительных осей с проекта на местность, далее по осям производится разметка контуров.

Очень важным и ответственным этапом строительства является дренаж и гидроизоляция. Основной причиной намокания почвы становятся не глубоко залегающие грунтовые воды, а так называемая верховодка. Это — различные осадки, талый снег, инфильтрация воды от водоемов и т. д. Все это может привести к серьезному намоканию плиты и спровоцировать ее разлом. Чтобы предотвратить трещины и другие дефекты, потребуется тщательно продумать и организовать дренажную систему. Очень часто обустраивают комплексную ливневую систему, которая предполагает отвод вод за пределы участка. Параметры ливневки определяют с учетом климатических особенностей региона и характеристик участка.

К вопросам гидроизоляции плитной части фундамента стоит подойти комплексно. В большинстве случаев потребуется использовать рулонную изоляцию, которая укладывается внахлест.

После заливки и созревания бетонного раствора важно приклеить гидроизоляционное полотно к торцу фундамента. После этого можно выполнять гидроизоляционные работы по защите других поверхностей основания.

Надеемся, что вы разобрались во всех тонкостях создания и расчета плитного фундамента. А если у вас остались вопросы, то наши специалисты готовы ответить на них.

Карьера в Slab — Slab

Награды

Работайте над продуктом, который нравится пользователям.

Slab помогает командам по всему миру работать более продуктивно и прозрачно. Мы согласовали наши интересы с интересами наших клиентов с помощью простой бизнес-модели, которая процветает, когда они это делают.

Преимущества для поддержки вашего влияния.

Полная медицинская, стоматологическая и офтальмологическая страховка (США) или эквивалентная стипендия (по всему миру)

Стипендии на оздоровление и удаленную работу

Установка рабочего стола на 5 тысяч долларов на ваш выбор

Окно исполнения опциона на 7 лет

Наши ценности — как их плюсы, так и минусы — делают нашу команду уникальной.

Оставайтесь бережливыми

Мы стремимся к максимально возможному результату при наименьшем количестве сотрудников. Мы предоставляем нашим товарищам по команде наиболее эффективные инструменты и эффективные процессы.

• Вы поддерживаете нашу гибкость, сводя к минимуму сложность
• Вы используете существующие решения, когда это возможно, чтобы избежать ненужного повторного изобретения

Скажи «нет»

Мы стремимся обеспечить исключительно высокое качество в небольшом наборе основных направлений. Мы охотно воздерживаемся от хороших идей, чтобы уделять только самым многообещающим направлениям то внимание, которого они заслуживают.

• Вы четко определяете, чем вы занимаетесь, а не пытаетесь делать
• Вы думаете об удалении функций не меньше, чем о их добавлении

По умолчанию открыто

Мы поощряем и поощряем открытый обмен знаниями и идеями, действуя с уважением и уважение друг к другу.

• Вы доверяете своим товарищам по команде, чтобы они выполняли свою работу наилучшим образом
• Вы прозрачны, прямолинейны и честны в своем общении
• Вы добиваетесь успеха, получая и предоставляя конструктивную обратную связь

Лучшее преобладает лучшие поднимутся на вершину в Slab.

Идеи, которые мы преследуем, могут исходить откуда угодно, и люди получают ответственность благодаря превосходству.

• Вы больше заинтересованы в том, чтобы докопаться до истины, чем быть правым
• Вы признаете талант и потенциал в людях разного происхождения и культур
• Вы рассматриваете новые вызовы как возможности для роста

Тщательно мыслите

Мы действуем и выполняем после тщательного обдумывания и изучения известной информации, признавая при этом риски, которые мы принимаем в его отсутствие.

• Вас не устраивает, когда что-то работает — вы хотите понять, почему
• Вы стремитесь продолжать учиться, даже будучи экспертом в комнате
• Вы погружаетесь в сложные задачи, чтобы выявить основные проблемы

Глобальная оптимизация

Мы считаем, что наша миссия — сделать рабочее место источником обучения и цели — является высшим приоритетом, стоящим выше любого отдельного проекта, команды или отдельного человека .

• Вы усваиваете миссию и цели компании
• Вы готовы помочь, если это необходимо, помимо вашей индивидуальной роли

Все наши текущие роли заняты, но, пожалуйста, зайдите позже!

Компания Slab была основана в 2016 году с верой в то, что общие знания помогают командам работать лучше. В отдаленном мире этот фундамент еще более важен. Наш продукт стал источником правды для тысяч компаний, включая Asana, Fivetran и Vox Media, от руководителей до инженеров, от операций до продаж и многих других.

Slab Sicilian Street Food

Пекарня и кафе Wild Oats — Brunswick, ME

Weston’s Farm & Market — Fryeburg, ME

Wells Super Food Market — Wells, ME

Vernon Family Farm — Newfields, NH

Town Landing Market — Falmouth, ME

Tiller and Rye — Brewer, ME

Thompson House Eatery Farm Stand & Market — Jackson, NH

The Local Grocer — North Conway, NH

The Good Life Market — Raymond, ME

The Cheese Iron — Scarborough, ME

The Black Tie Co. — Portland, ME

Tendercrop Farm at the Red Barn — Дувр, Нью-Гэмпшир

Рынок Шерман Фарм — Центр Конвей, Нью-Гемпшир

Royal River Natural Foods — Фрипорт, Мэн

Baker Market0094

— Multiple Locations

Rolling Fatties — Kingfield, ME

Rising Tide Co-op — Damariscotta, ME

Ray’s Market — Biddeford, ME

Rangeley IGA — Rangeley, ME

Pond Cove IGA — Cape Elizabeth, ME

Pinkham’s Gourmet Market — Boothbay, ME 4 Pine Ridge Acres — Cumberland, ME

Pepperell Provisions — Biddeford, ME

Pat’s Meat Market — Portland, ME

Patch’s Market — Glen, NH

Part & Parcel — Биддефорд, Мэн

Он-Те-Вайн — Скарборо, Мэн

Он-Те-Вайн — Эксетер, Мэн

900 Store0094 — Newfields, NH

Newberry Farms Market — Newmarket, NH

Nature’s Way Market — South Berwick, ME

Mountainside Grocers — Carrabassett Valley, ME

Morning Glory Natural Foods — Брансуик, Мэн

Mike’s Meat Shoppe — Питтсфилд, Нью-Хэмпшир

Рынок на улице Меллен — Портленд, Мэн

Lois’ Natural Marketplace — Scarborough, ME

Legion Square Market — South Portland, ME

Ira Miller’s General Store  — Milton Mills, NH

Ipswich Butcher Bros — Ипсвич, Массачусетс

Hilltop Superette — Портленд, Мэн

Хиггинс Бич Маркет — Скарборо, Мэн

7 Harvest Market — Wolfeboro, NH

Hannaford Supermarkets

ME Адреса: Augusta (Whitten Rd. ), Augusta (Cony Street), Bangor (Stillwater), Biddeford, Boothton, Brinston Harbour, Brunsbay Harbour Элм-стрит), Бакстон, Фалмут, Горхэм, Кеннебанк, Норт-Виндхэм, Оксфорд, Портленд (Форест-авеню), Портленд (Риверсайд), Сако, Скарборо, Южный Портленд (торговый центр штата Мэн), Стэндиш, Топшам, Уотервилл (JFK), Уэллс, Уэстбрук, Уинтроп, Ярмут, Йорк

NH местоположения: Dover, Exeter

Great East Butcher Co. — Scarborough, Me

Grey Shop ‘N Save — Grey, ME

Grant’s Shop’ Save’ — Glen, NH

Good Life Market — Raymond, ME

Fresh Off The Farm — Rockport, Me

French & Brawn Marketplace -CAMPN.0094

Food City — Bridgton, ME

East Boothbay General Store — East Boothbay, ME

Duston’s Market — Dover, NH

Concord Food Co-op — Concord, NH

Chipman Farms — Raymond, ME

Cape Porpoise Kitchen — Kennebunkport, ME

Markets Brackets 0093 — Bath, ME

Bowstreet Market — Freeport, ME

Blue Hill Co-op — Blue Hill

Blackie’s Farm Fresh Produce — Auburn, ME

Black Tie Company — Портленд, Мэн

Белфаст Кооператив — Белфаст, Мэн

Бат Нэчурал Маркет — Бат, Мэн 1.

No related posts.
