Вентиляционные трубы ПВХ — размеры, цена, диаметр | Каталог труб

Автор Trubtraid.ru Опубликовано Обновлено

Каналы, применяемые для вентиляции из ПВХ пользуются достаточно масштабной популярностью у современных потребителей (как отечественных, так и зарубежных), которая была достигнута благодаря следующим преимуществам рассматриваемого товара.

Преимущества изделий ПВХ для вентилирования помещений:

  • Максимально гладкая структура внутренней поверхности. Данная особенность значительно сокращает возможность засорения канала в процессе непосредственного использования, а также делает сопротивление работе вытяжных приборов минимальным, что само по себе продлевает их фактических срок службы;
  • ПВХ не подвержен коррозии. По большому счету, «долголетие» поливинилхлорида основывается именно на этой его особенности;
  • Изделия из рассматриваемого материала не способствуют образованию конденсата, что является очень важным преимуществом если учесть, что к таким каналам подключаются электрические вытяжки;
  • Вентиляция из такого сырья формирует гораздо меньший шумовой фон в процессе эксплуатации, чем её аналоги, смонтированные из других материалов;
  • Рассматриваемая конструкция, смонтированная из ПВХ деталей, отличается повышенным эксплуатационным ресурсом, если сравнивать с металлом. Срок фактического использование в 50 лет гарантируется производителем;
  • Благодаря предельной простоте и высокой практичности рассматриваемых материалов, выполнить сборку такой конструкции может совершенно любой человек, даже при полном отсутствии опыта подобных работ;
  • Эстетичный внешний вид как отдельных деталей, так и готовой системы, позволяют применять такую продукцию на разных этапах ремонта и даже после его завершения;
  • Благодаря масштабному ассортименту запчастей и комплектующих, конечный пользователь имеет прекрасную возможность смонтировать совершенно любую, необходимую ему в конкретных эксплуатационных условиях, систему, не применяя при этом никаких сторонних комплектующих.

Примерная схема воздуховода для кухни.

Геометрические разновидности воздуховодов

Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно — монтажные запчасти, к которым относятся:

  • Коленообразные стыки и соединения;
  • Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
  • Тройники и другие части для ответвления дополнительных участков;
  • Переходники.

В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.

Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.

Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем:  слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.

Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору.

Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.

Сравнительно недавно вместо ПВХ активно применялись металлические аналоги, но с появлением на отечественном рынке полимеров, металлические каналы быстро уступили лидерские позиции пластиковым изделиям, поскольку разница в технических параметрах и стоимости оказалась в пользу современной продукции.

Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.

Разнообразие изделий

Сортамент рассматриваемых изделий достаточно масштабен не только для того, чтобы в полной мере удовлетворить потребности потребителя, но и сбить его с толку в процессе выбора продукции необходимых диаметра и длины.

Для тех мастеров, которые пока не имеют достаточного опыта работы с таким сортаментом и способны растеряться от многообразия, ниже приведена таблица размеров (длин и диаметров).

Размеры вентиляционных труб:

Внутренний диаметр (мм)D h (наружный диаметр для круглых воздуховодов)H*B (для квадратных и прямоугольных)
3236
4044
5056
80
85
64*94
10010565*144
12513084*164
15015585*250
100*200
17518085*350
100*250
120*210
200205105*350
120*280
150*220
250255105*350
120*280
150*220
300305150*530
190*390
350355190*550
240*420
400405240*550
300*450
450460300*490

Для большего удобства и конкретной возможности оценить характеристики продукции, стоит рассматривать как внутренний, так и наружный диаметр.


Вариации внутренних и внешних диаметров с ценами:

Внутренний диаметр (мм)Наружный диаметр (мм)Длина отрезка (мм)Ориентировочная стоимость за погонный метр (руб)
100104500, 1000, 2000200
125129500, 1000, 2000240
150154500, 1000, 2000340
200204500, 1000, 20001000

Если говорить о размерах квадратных и прямоугольных деталей для оформления воздуховодов, то больше других распространены такие товары:
  • 55*110-60*204;
  • 60*204;
  • 60*120;
  • 55*110;
  • 150-60*204;
  • 125-60*204;
  • 100-120*60;
  • 100-60*204;
  • 100-55*110.

Столь внушительное разнообразие, представленное на современном рынке строительных материалов, доступная цена и потрясающие эксплуатационные характеристики — вот ключевые преимущества перечисленного ассортимента.

В контексте данной ситуации важно отдавать себе отчет в том, что оптимальный диаметр воздуховода зависит от того, с какими объемами работы предстоит справляться конструкции, а также от того, насколько интенсивными будут эти нагрузки.

Стоит учитывать мощность приборов, если подключение таковых предполагается при монтаже системы, конечно же, стоит учитывать и габариты и специфику эксплуатации помещения, которое будет обслуживаться посредством такого объекта. Желательно, чтобы расчет системы вентиляции выполнял опытный специалист, а вот сборку можно выполнить самостоятельно.

Видео о вентиляции в доме, а также об установке и монтаже пластиковых воздуховодов:

Вентиляционные трубы пластиковые для вытяжки

Одним из важнейших коммуникаций в помещении является вентиляционная система. Правильная установка труб для вентиляции кухонной вытяжки влияет на эффективность работы системы, и регулярное удаление различного запаха.

Разновидности труб для сооружения вентиляции

Для вывода воздуха можно использовать полимерные трубы гладкого вида. Также применяются гофрированные трубы из стали, такие элементы используют редко, так как они за счет своей ребристой поверхности накапливают загрязнения, и подвергаются регулярному мытью.

Трубы пластикового вида могут выходить через отверстие в стене или крыше, также существуют воздуховоды утепленного типа. Из-за повышенной влажности, и понижения температуры в зимний период, может накапливаться конденсат. Чтобы предотвратить такую проблему, выход пластиковой трубы для вентиляции необходимо утеплить. Конденсат может проникать в соединения, и стекать по трубам вниз, попадая на материалы здания, это приведет к их разрушению. Сама труба из пластика не подвергается таким опасностям.

Труба для вентиляции должна располагаться на чердачном помещении. Защиту воздуховода, который выходит на крышу, можно обеспечить самостоятельно.

Из чего состоит вентиляционная система?

Вентиляционная система включает в себя различные составляющие элементы.

  1. Воздуховод, через который осуществляется вентиляция. Такой элемент должен иметь соответствующие размеры и сечение, обычно используют трубу из пластика, так как она отличается простотой крепления. Размеры стандартного вида труб с прямоугольным типом сечения составляют 60 на 120 миллиметров, или 60 на 204.
  2. Соединительные элементы могут быть переходного и равноценного вида. Первый вид может использоваться в качестве соединения труб различного размера, в этом случае переход будет плавным.
  3. Поворотные элементы используются для того, чтобы изменить положение трубы относительно обычного положения.
  4. Тройник имеет одинаковое сечение на всех выходах, а ответвление выполнено под углом 90 градусов.
  5. Чтобы установка труб из пластика происходила быстрее, используют специальные крепежные элементы.
  6. Клапан обратного вида используют для того, чтобы правильно направить поток воздуха. Обычно такой элемент используется для предотвращения проникновения воздуха снаружи.

Также имеются различные переходные элементы с одного сечения на другое, выбор всех элементов осуществляется в зависимости от размера трубы основного вида.

Характеристика труб из пластика гладкого вида

Трубы из пластика для сооружения вентиляции являются устойчивыми к коррозии, а поверхность внутри способствует отсутствию шума при движении воздуха. Такие элементы не требуют регулярной мойки, и имеют долгий срок службы, их выводят через отверстие в стене или крыше. Воздуховоды могут иметь прямоугольный или круглый вид.

Для сооружения вытяжной системы обычно используют трубы ПВХ, они отличаются удобством установки, и транспортировки, небольшим весом, а также отсутствием щелей или отверстий, в которых скапливаются загрязнения. Но следует учесть, что использовать трубу из пластика при температуре выше 50 градусов не рекомендуется.

Труба круглого вида имеет меньшее сопротивление в сравнении с прямоугольным типом сечения. В качестве соединительных элементов используют переходники Г-образной формы. Качество соединения повышается при использовании герметика.

Характеристики труб из пластика гофрированного вида

Трубы гофрированного вида имеют основное отличие, они являются самыми простыми в установке, для соединения или изменения направления не требуется специальных элементов. При самостоятельной установке используют хомуты круглого вида, которые стягивают болтами. Один крайний участок закрепляются к каналу вентиляции, который выходит на крышу, а другой край монтируют к вытяжке.

Такие трубы имеют ряд преимуществ

  1. Сечение гофры может быть больше, чем отверстие и диаметр вытяжного устройства, поэтому воздуховод плотно прижимается к переходнику с помощью хомута.
  2. Труба может растягиваться в длину, а в сложенном виде является компактной.
  3. Температура, при которой допускается эксплуатация, составляет до 120 градусов.

Необходимо учитывать, что отверстия вытяжки являются квадратными, поэтому для труб с круглым сечением, нужно приобретать специальные переходные элементы. Гофрированные трубы могут быть использованы для кухонь со сложным интерьером и планировкой. Чтобы понизить шум, трубу необходимо растянуть до максимального размера.

Какую конструкцию воздуховода выбрать?

ПВХ воздуховод должен быть меньше вытяжки по диаметру, в противном случае производительность системы понизится, а нагрузка на моторный элемент увеличиться. Труба для вентиляции не должна часто сгибаться, а длина берется максимальная. Каждый изгиб способен уменьшить эффективность работы всей системы на 10 процентов, поворот не должен быть больше 90 градусов.

Клапан обратного вида предотвращает появление обратной тяги в трубе вентиляции, а также попадание воздуха снаружи. Его ось поворотного вида располагается строго вертикально.

Максимальная длина воздуховода должна быть не более 3 метров, во время удлинения трубы на метр, происходит уменьшение КПД до 10 процентов.

Правила установки системы вентиляции

При самостоятельной установке системы вентиляции, необходимо учитывать некоторые правила.

  1. Крепления должны быть надежными, это зависит от дальнейшей эксплуатации конструкции. Крепежные элементы располагают на магистралях длинного вида через 2 метра, а на короткий тип – через метр. В домах частного вида трубы закрепляют на каждом соединении, а тройники с помощью двух хомутов.
  2. Все соединения труб из пластика должны быть герметичными, в противном случае через отверстия в комнату может проникать грязный воздух. При сооружении системы вентиляции, не используют уплотнители резинового вида. Воздух должен быть направлен к раструбному элементу.
  3. Система входа и выхода воздуха должна быть правильно организована. На вход устанавливают вентилятор, а на выход – специальную решетку. Для канала приточного вида, устанавливают только вентилятор, который помещают в трубу.

Чтобы обмен воздуха в помещении не нарушался, запрещается полностью закрывать отверстие вентиляции.

Как спрятать воздуховоды для вытяжной системы

Помимо того, что воздуховод выполняет свои функции, он должен соответствовать интерьеру. Трубы из пластика для вентиляционного устройства можно спрятать. Для этого их располагают под самым верхом, над шкафами, таким образом, элементы будут незаметными. Если трубы слишком отличаются по цвету, их можно покрасить в такой же оттенок, как и стены. Также вытяжку кухонной вентиляции можно спрятать в шкаф.

Во время планировки потолка подвесного или натяжного вида, необходимо учитывать особенности конструкции для отвода вытяжной или вентиляционной системы. Если вентиляция уже устроена, то её можно скрыть специальным коробом декоративного вида, он может иметь различные цвета, формы, а также это поможет обеспечить беспрепятственный доступ к устройству. Таким методом маскируют трубу из пластика гофрированного вида, так как она выглядит не очень красиво.

Все элементы можно приобретать в комплектации сразу, при этом они имеют одинаковый цвет, и маскировка не требуется. Трубы для вентиляционного устройства используются пластиковые, они не создают вибрации, при выходе воздуха, на стены не оказывается нагрузка, так как элементы имеют маленький вес, к тому же существуют отличия в простоте укладки.

Особенности воздуховодов из пластика

Вначале трубы из пластика были круглыми и прямоугольными, первые имели только 200 диаметр, а вторые отличались такими размерами, 60 на 200 миллиметров. В настоящий момент размеры труб из пластика могут быть разнообразными, и достигать 900 миллиметров.

Во время производства таких элементов, используются полимерные составы, поливинилхлорид или полипропилен. Такие составы не оказывают никаких значительных отличий при эксплуатации, поэтому отдавать предпочтение тому или иному полимеру нет смысла.

Трубы из пластика имеют множество преимуществ

  1. Незначительный вес.
  2. Хороший вид.
  3. Устойчивость к химическим элементам, и долгий срок службы.
  4. Легкость при установке.
  5. Невысокая стоимость.

Трубы из пластика для вентиляционного устройства легче металлических элементов. Это дает возможность легко установить все элементы, а транспортировка не составит особого труда. Также внутреннее покрытие труб из пластика является гладким, поэтому потеря давления будет минимальной, а степень загрязнения уменьшается. Трубы из пластика не требовательны к постоянному уходу. Оцинкованные или металлические элементы имеют небольшую внутреннюю шероховатость, поэтому быстро загрязняются. И требуют постоянной мойки.

Если в комнате предусмотрен вентиляционный канал открытого вида, то его внешний вид имеет большое значение, он должен гармонировать с интерьером в помещении. Трубы из пластика имеют приятный вид, могут подбираться по цвету или подвергаются дальнейшей окраске.

Каналы прямоугольного вида, имеющие белый цвет имеют не выраженный вид, а также экономят место за счет своей конструкции, могут подходить к любому интерьеру. По сравнению с пластиком, оцинковка по истечении времени теряет свой красивый вид, становится тусклой, и окисляется. Элементы из пластика не подвергаются таким проблемам, и сохраняют свой вид длительное время.

Такие полимеры, как полипропилен или ПВХ отличаются особенными физическими свойствами, являются устойчивыми к воздействию химических элементов, коррозии, и влажности, не способны окисляться. Трубы из пластика могут применяться на крупных производствах химической технологии, так как оцинковка не является подходящим материалом, устойчивым к кислотам и щелочам. При использовании ПВХ труб в домашнем быту, срок службы таких элементов очень долгий, а сама система является практичной, и не требует постоянного мытья.

Таким образом, трубы из пластика сохраняют свой внешний вид длительное время, не подвергаются коррозии, при их укладке, нет нагрузки на несущие элементы, установка системы вентиляции происходит быстро и легко в связи с небольшим весом элементов. Внутренняя часть труб является гладкой, это способствует легкому прохождению воздуха, без громкого шума. Но необходимо помнить, что при укладке труб из пластика, нужно соблюдать все правила, соединения должны быть герметичными, для этого используют специальные составы. В противном случае часть воздуха, предназначенного на выход, будет попадать в помещение.

Пластиковые трубы для вентиляции — недорогое использование в вентиляционных системах

Автор Евгений Апрелев На чтение 5 мин. Просмотров 1.2k.

В одно время в латинском языке появился термин определяющий процесс замены воздуха в помещении — вентиляция. Сейчас под этим термином понимают еще и оборудование, и сеть воздуховодов, благодаря которым происходит проветривание, а в современном мире еще и контроль влажности, обогрев и кондиционирование, и очистку входящего воздуха.

Различия механизмов проветривания помещений

Вентиляция необходима не только для нормального самочувствия и комфортного пребывания человека в помещении, но и для большинства технологических процессов.
Проветривание в помещениях бывает двух типов: самотечное и принудительное.

  • Самотечная или естественная вентиляция происходит за счет разности температур воздуха внутри и снаружи помещения, при этом теплый влажный несвежий воздух поднимается в помещении вверх и через воздуховоды устремляется во внешнюю среду, а свежий проникает через неплотные соединения окон, дверей или специальные приточные вентиляционные отверстия.
  • Механическая или принудительная вентиляция осуществляется с помощью центробежных, канальных или осевых бытовых или промышленных вентиляторов, в зависимости от объема вентилируемого воздуха и назначения здания или комнаты

Системы вентиляции существуют как приточные, вытяжные и приточно-вытяжные. В одном случае воздух нагнетается, в другом вытягивается в третьем и нагнетается, и вытягивается что уже само собой понятно из названия.

Для проветривания помещения в большинстве случаев применяются вытяжные трубы для вентиляции. Они позволяют провести вентиляцию в помещении, где не предусмотрены вентиляционные каналы и шахты или же они находятся в месте неудовлетворительном для наиболее полной замены атмосферы в здании.

В данный момент трубы, используемые для вентиляции, делают из пластика или металла (оцинковки). У каждого из них есть свои преимущества.

Особенности пластиковых труб

Существует несколько видов материалов для производства пластиковых труб:

    • Полиуретан
    • Полихлорвинил или поливинилхлорид (ПВХ)
    • Полипропилен

Наиболее распространенным вариантом является ПВХ.

Они легкие, не подвержены коррозии, дешевые надежные, экологически чистые и простые в монтаже, а также имеют хорошую шумоизоляцию и низкое сопротивление воздуху.

Кроме того, они, как и металлические бывают прямоугольного профиля и даже гофрированными, что обеспечивает максимальную скрытность и универсальность подключения воздухозаборника к выводному каналу.

Существенный недостаток, который, имеет значение только в промышленных системах вентиляции, это неспособность противостоять высокотемпературному воздействию. При температуре выше 80 °C они не могут выполнять свою функцию и начинают плавиться.

Также пластик не способен выдерживать высокое давление, возникающее в некоторых нагнетательных системах. Прочностные характеристики существенно ниже, чем у металлических и отсутствие способности противостоять случайным ударам в некоторых случаях имеет свое значение в пользу оцинкованных воздуховодов.

Металлические трубы при изготовлении, формовке и соединении получают некоторые шероховатости и перепады внутреннего диаметра, что увеличивает сопротивление потоку воздуха и приводит к дополнительным энергетическим затратам, чего полностью лишены пластиковые трубы для вентиляции.

После обработки антисептическим составом на них практически не липнет пыль, что позволяет реже проводить очистительные мероприятия и снижает необходимость в обслуживании воздухопровода.

Во многих случаях имеет смысл использовать комбинированную систему из пластика и металла.

При проведении вентиляции основным фактором, который учитывается больше всего, является внешний вид, и эстетическое исполнение, так как воздуховоды проводятся в основном внутри помещений там, где забор воздуха удален от воздушной шахты или вентиляционных отверстий.

Сферы применения

Пластиковые вентиляционные трубы используется как при монтаже вытяжки на кухне, отвода влажного воздуха из ванны и санузла так и в больших общественных помещениях, например, барах, спортзалах, кафе, где забор воздуха или приток должен быть в нескольких местах.

Пластиковые вентиляционные трубы большого размера, используются в складских и производственных помещениях. Простота и быстрота монтажа, возможность подключения вытяжных вентиляторов для активной вентиляции, долговечность и устойчивость к внешним воздействиям делают их оптимальными для применения в почти любых условиях.

Невозможность противостоять высокой температуре, делает пластиковые трубы не применимыми в пожароопасных помещениях или в цехах с высокотемпературным производством.

Монтаж системы в быту

При подключении вытяжки в кухне не всегда плита расположена под вытяжным отверстием в стене и приходится протягивать воздуховод, который должен быть максимально гармонично вписан в интерьер и не бросался в глаза. Этого чрезвычайно трудно достичь, используя трубы круглого сечения — оптимальный вариант использовать для этого прямоугольные.

Их можно легко расположить над кухонной мебелью, и они плотно прижимаются к стене, не создавая внешнего несоответствия с обстановкой. Кроме того, пластиковые трубы практически не шумят и не покрываются жиром и копотью, чего нельзя сказать о металлических.

Специальные переходники муфты и хомуты делают монтаж пластиковых вытяжных труб простым и скорым делом, с которым может справиться не профессиональный мастер.

В случаях, когда расстояние от воздухозаборника к вытяжному каналу или шахте имеет сложный рельеф с множеством изгибов, может применяться гофрированная труба, которая может провести вытяжной канал в самые труднодоступные места с наименьшим числом состыковок и поворотов.

Она состоит их нескольких слоев полиэфира и алюминиевой фольги, и армируется проволокой по типу пружины.

При подготовке и монтаже, требуется соблюдать важное правило:

Для обеспечения наименьшего сопротивления воздушному потоку, диаметр пластиковых труб и размеры их состыковок в системе воздуховода должны быть максимально одинаковые.

Кроме того, большое значение имеет углы соединения:

Каждый загиб трубы под углом в девяносто градусов является причиной потери производительности воздухопровода на десять процентов.

Поэтому при повороте трубы следует подбирать угол соединения как можно больший.

При установке в квартире пластиковых вентиляционных труб на вытягивание воздуха рекомендуется установить обратный клапан, который препятствует попаданию пыли, насекомых, сырости и неприятных запахов извне.

Пластиковые трубы имеют различный диаметр, от небольших (от 16 мм до 16 см) применяемых в небольших помещениях или квартирах до промышленных способных пропускать наибольший объем воздуха, и длинной от трех до 12 метров.

Пластиковые трубы в разных областях применения достойно выдерживают возложенные на них обязанности и являются удобным практичным дешевым и экологически чистым современным аналогом из металла.

Вентиляция пластиковая: использование ПВХ-труб для вентиляции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Полимерные и композитные материалы, ввиду лёгкости обработки и возможности придавать им нужные свойства, активно входят в любую технологическую сферу деятельности. Появляются новые материалы и в строительстве, особенно в сфере «малого инжиниринга». Один из таких материалов – поливинилхлорид, и многие другие пластики. Постепенно на замену вентиляционным системам из традиционных материалов приходит вентиляция пластиковая.

Гибкая вентиляционная труба из полиуретана на каркасе из стальной проволоки

Преимущества использования пластика в системах вентиляции

Для любых трубных коммуникаций, в том числе для вентиляционных каналов, воздуховодов и коробов, при строительстве обычно использовали:

  1. Бетон, как самый надежный и инертный к окружающей среде.
  2. Асбест, как самый легкообрабатываемый.
  3. Металл, который при его прочности позволяет легко придавать деталям любые формы.

Однако бетон и асбест хрупкие, и имеют нелинейный тепловой коэффициент расширения, что приводит к быстрому температурному разрушению. Металл недешевый и слишком тяжелый, зато во всех остальных смыслах идеален, если среда неагрессивна.

Схема обустройства вентиляции из пластиковых труб в квартире

В современных системах бытовой вентиляции пока невозможно полностью исключить металл, однако, с появлением дешёвых и устойчивых к среде полимерных материалов, пластиковые трубы для вентиляции отхватывают долю в коммуникациях от 10 до 20%.

Полезно знать! Многие считают, что пластик идеально непроницаем, гибок и прочен, но это верно лишь в лабораторных условиях. Под действием окружающей среды в пластике образуются микротрещины, которые расширяются при перепадах температуры – полимерные волокна рвутся, и пластиковые каналы для вентиляции понемногу становятся хрупкими и непрочными.

Схема монтажа пластиковой вентиляции в ванной комнате

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

  1. Поливинилхлорид (ПВХ).
  2. Полиуретан.
  3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

Важно! В быту пар легко может достигать температуры в 200ºС, то есть, использование пластиковых коробов для вентиляции из ПВХ в сауне однозначно исключено.

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

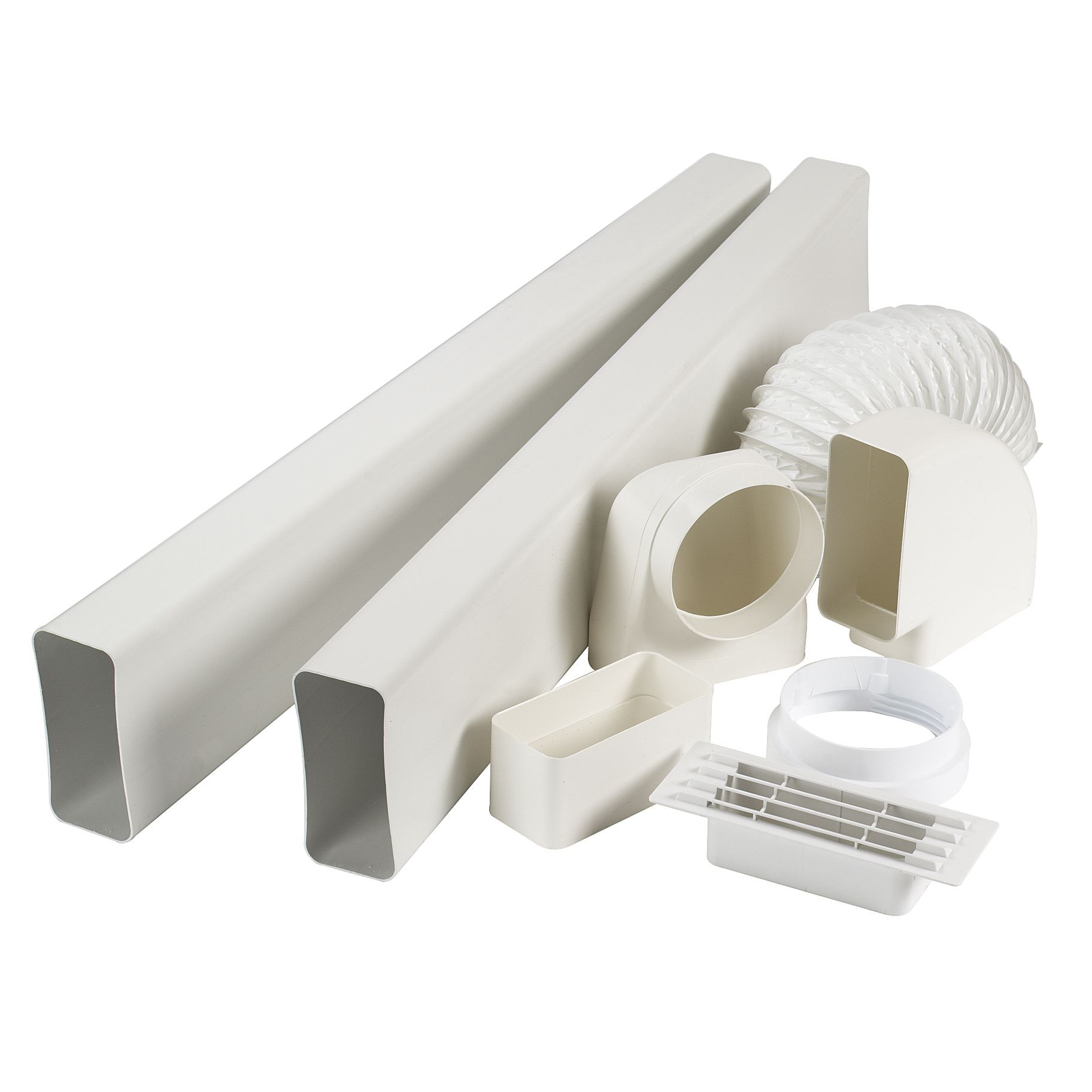

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Интересно! В последнее время набирает популярность семейство пластиков ABS/PLA, который используется для 3D-принтеров. Для бытовых нужд эти пластики абсолютно безопасны, а при помощи принтера можно самостоятельно изготавливать все нестандартные детали. В том числе и те, которые использует пластиковая вентиляция: от «поворотников» с нестандартными углами до составных частей вроде вентилей.

Вентиляционные трубы и комплектующие из полипропилена

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Статья по теме:

Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство.

Значение и виды, достоинства и недостатки, основные параметры, главные составляющие вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

  • восстанавливается естественный приток воздуха в помещение;
  • не появляются сквозняки;
  • не нарушается звукоизоляция;
  • не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

  • антикоррозийные свойства,
  • небольшой коэффициент теплопотери,
  • меньшая шумность пластика, по сравнению с металлом,
  • малый вес конструкции,
  • простота монтажа и возможность воплотить сложные системы трубопроводов,
  • эстетический внешний вид,
  • отсутствие потребности в дополнительной покраске изделий,
  • длительный срок эксплуатации,
  • невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

  1. По количеству людей.
  2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • N – число людей в помещении.
  • Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
  • S – площадь помещения (в м²).
  • H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

  • Sc – размер сечения провода, который необходимо использовать (в см²).
  • L – мощность вентиляции, расход воздуха (в м³/ч).
  • V – скорость воздуха в воздуховоде (в м/с).
  • 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100 80х90 72
63х125 79
63х140 88
110 90х100 90
80х140 112
125 100х125 125
100х140 140
140 125х125 156
90х200 180
160 100х200 200
90х250 225
180 160х160 256
90х315 283
200 100х315 315
100х355 355
225 160х250 400
125х355 443
250 125х400 500
200х315 630
300 200х355 710
160х450 720
315 250х315 787
350х355 887
350 200х500 1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системыПрямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

  1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
  2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
  3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
  4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

  1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
  2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Пластиковые вентиляционные трубы для вытяжки

Пластиковые вентиляционные трубы – достойная альтернатива системам из металла, позволяющая снижать затраты на всех этапах строительства:

  • проектирование – пластмассы могут принимать любую форму, заданную проектировщиками
  • изготовление – обходится дешевле выпуска металлопроката на порядок
  • транспортировка – изделия получаются легкими, позволяя экономить при перевозке
  • монтаж – сокращается численность бригад, соединения получаются герметичнее
  • обслуживание – не требуется в связи с гладкостью изделий
  • ремонт – все узлы взаимозаменяемые, обеспечивают удобный доступ к внутренним полостям

Внешний вид полимеров гораздо эстетичнее металлических аналогов, они легко интегрируются в архитектуру, дизайн зданий, строений.

Особенности пластиковых вентиляционных труб

Производители выпускают круглые, профильные изделия для вентиляционных систем. Пластиковые вентиляционные трубы изготавливаются из поливинилхлорида, полиэтилена, полипропилена. Все представленные материалы безопасны для человека, окружающей среды. Вредные вещества отсутствуют при производстве, эксплуатации, гигиеничность рабочих поверхностей выше любых существующих аналогов. Существует ряд ограничений для саун, бани – горячий воздух вызывает деформацию некоторых пластиков, поэтому, при проектировании чаще используют ПВХ, ПП. В промышленных «горячих» цехах проблему решают комбинированием систем: внутренняя вентиляция собирается из металла, наружная из полимеров.

Пластиковые трубы для вентиляции не боятся коррозии, высокое содержание паров воды, химических реагентов для них совершенно безвредно. Абразивы, засасываемые промышленными вентиляторами, не могут вызвать значительного износа, так как ресурс материалов превышает 50 лет. Традиционные металлические трубопроводы изготавливаются методом вальцевания, вызывающим увеличение шероховатости. Это приводит к усиленному задержанию/накапливанию пыли, грязи. Пластмассы полностью лишены этого недостатка, очистка производится реже. Пластичный полиэтилен, полипропилен, поливинилхлорид легко режется, обрабатывается на месте, что облегчает подгонку при сборке коробов вентиляции.

Применение пластиковых вентиляционных труб

Данные материалы никогда не ставят в пожароопасных местах, так как огнестойкость полимеров очень низкая. При контакте с открытым огнем материалы плавятся, теряют форму без возможности восстановления. Пластиковые вентиляционные трубы подходят для нагнетательных, всасывающих, естественных вентиляциях. При проектировании учитывается высокая герметичность коробов, поэтому, используются менее мощные (дешевые) вентиляторы. Отсутствуют потери воздуха, «подсосы». Гладкие стенки труб способствуют снижению шума во время работы системы, что благотворно отражается на условиях труда. Наиболее востребованы пластиковые вентиляционные трубы сечением 55х110 мм длиной 1,5 – 0,5 м.

В вентиляционных системах используются специальные фитинги:

  • соединители – прямоугольные муфты
  • редукторы – аналоги переходников
  • соединители с обратным клапаном – используются во всасывающихся, нагнетательных системах
  • колена – вертикальные, горизонтальные аналоги отводов
  • прямоугольные тройники – аналог соответствующих круглых фитингов
  • решетки с обратным клапаном – монтируются в зданиях для забора воздуха
  • переходники – изменение круглого сечения прямоугольным

Все соединения производятся вручную, уменьшая время сборки, упрощая процесс. Эксплуатация, обслуживание систем максимально простое, межремонтный период увеличен.

Пластиковые трубы для вентиляции: 4 популярных видов изделий

Kikimora

6681 0 0

Элементы пластиковой вентиляции

Вытяжка на моей кухне появилась буквально несколько лет назад, во время последнего ремонта. Воздуховод к ней мы сделали из гибкой гофрированной трубы и алюминиевой фольги, и закрыли его гипсокартонным коробом. Тогда мы просто не подумали, что можно использовать что-то более удобное, прочное и эстетичное: ведь все так делают.

И очень удивились, когда спустя всего пару дней увидели в магазине круглые и прямоугольные пластиковые трубы для вентиляции разного цвета и сечения с кучей всевозможных дополнительных элементов, позволяющих собрать конструкцию любой протяженности и конфигурации.

Декоративный короб с воздуховодом внутри

Подумывая о переезде в новый дом, в котором планируется система кондиционирования и электрическая баня-сауна, мы решили изучить их поближе, чтобы потом не метаться при выборе наиболее подходящих материалов.

Пластик пластику рознь

Пластик – это общее название для множества материалов с разным химическим составом и свойствами. Пластиковые трубы вентиляции тоже могут быть разных видов, а их выбор определяется характеристиками материала и условиями эксплуатации.

Прямоугольные элементы для оборудования вентиляции

Вид 1 – полиэтиленовые трубы

Весьма удобный вариант для создания всей магистрали бытовой вентиляционной системы. Трубы из полиэтилена низкого давления (ПНД) могут «работать» в широком температурном диапазоне от минус 40 до плюс 80 градусов, что позволяет использовать их как снаружи, так и внутри здания, включая помещения с очень высокой температурой воздуха.

Производятся они с антистатической защитой, предотвращающей оседание пыли на поверхности, и защитой от ультрафиолетовых лучей. Их единственный недостаток – черный цвет, обусловленный содержанием сажи в составе материала.

Необходимость прятать воздуховоды в декоративные короба делает такие трубы не слишком привлекательными для использования в жилых помещениях с высокими требованиями к дизайну.

На фото – выход вентиляции канализационных стояков из ПНД на крыше

Вид 2 – полипропиленовые трубы

Изделия из полипропилена пригодны только для эксплуатации внутри отапливаемых помещений, так как при отрицательных температурах становятся хрупкими и ломкими. Зато они выдерживают нагревание почти до 100 градусов, поэтому из них можно монтировать приточно-вытяжную вентиляцию в домашней бане или сауне.

Можно сразу выбрать цвет, подходящий к интерьеру, чтобы не прятать воздуховод

Также стоит отметить их устойчивость к агрессивным средам, но вряд ли это важно для бытовых систем.

Вид 3 – трубы из поливинилхлорида

Самые популярные пластиковые вентиляционные трубы для вытяжки производятся из ПВХ. Они не разрушаются от воздействия ультрафиолета, легко монтируются, эстетично выглядят, но тоже не выносят отрицательных температур.

К их достоинствам, безусловно, можно отнести следующие характеристики:

  • идеально гладкая поверхность;
  • разнообразные формы и размеры сечения, большой выбор комплектующих, что позволяет собирать системы любых форм и параметров;

Повороты, тройники, кронштейны – лишь некоторые из множества элементов сборной системы

  • возможность сборки совершенно герметичных систем без использования клея или сварки;
  • низкий уровень аэродинамического гула в воздушных магистралях;
  • безопасность для здоровья – даже при сильном нагреве материал не выделяет вредных веществ;
  • малый вес;
  • низкая цена – ПВХ-трубы значительно дешевле металлических и полиэтиленовых аналогов;
  • большой выбор цветов для гармоничного вписывания в интерьер.

Цветные ПВХ-трубы

Максимальная рабочая температура такой вентиляционной системы составляет 80 градусов, дальше она может начать плавиться. Поэтому для монтажа в бане или сауне она не годится.

Но это и не так важно, так как эти помещения обычно снабжаются отдельной вентиляцией, для которой можно использовать более устойчивые к высокой температуре материалы.

Вид 4 – фторопласт

Самыми прочными и надежными считаются трубы из фторопласта (ПВДФ), выдерживающие температуру от минус 40 до плюс 140 градусов и устойчивые к воздействию агрессивных кислотных и щелочных паров. Но для устройства вентиляции в жилых домах и общественных зданиях эти свойства не важны и, в общем-то, не нужны.

Фторопластовые трубы

Инструкция рекомендует использовать их для монтажа приточно-вытяжной вентиляции на промышленных и химических производствах.

Общим достоинством для всех видов пластиковых труб по сравнению с металлическими является отсутствие коррозии и появления ржавчины. Так как обычно воздуховоды монтируются в помещениях с повышенной влажностью – кухнях, санузлах, ванных комнатах – то это их свойство часто становится решающим при выборе материала.

Кроме того, они легкие, что облегчает транспортировку и монтаж, и простые в обслуживании.

Особенности проектирования и монтажа пластиковой вентиляции

Если собрать и установить систему легко можно своими руками, то её проектирование лучше доверить специалисту. Он учтет все требования, предъявляемые к подобным конструкциям, и сможет наиболее точно рассчитать производительность.

Например, мы не возьмемся решать такие вопросы:

  1. Как будет отводиться отработанный воздух: отдельно из каждого помещения или централизованно через общий канал.
  2. Сможет ли система работать без принудительной вытяжки или её необходимо оборудовать вентиляторами.
  3. Нужна ли установка обратных клапанов, не позволяющих воздуху перетекать из одного помещения в другое. И если нужна, то — на каких участках и т.д.

Установка пластиковых элементов трудностей вызвать не должна, ее можно провести своими руками

А опытный мастер легко решит эти задачи. Кроме того, он проложит магистраль так, чтобы на ней было как можно меньше поворотов и стыков.

Это имеет значение не только для удешевления проекта (фасонные элементы обычно стоят дороже самих труб), но и для работоспособности всей системы. Ведь каждое лишнее соединение увеличивает шум от движения воздушного потока и уменьшает его скорость.

И если размеры пластиковых труб для вентиляции тоже должен определить спец, то их цвет и форму я выберу сама. С цветом все понятно: желательно, чтобы в случае открытой проводки он соответствовал колористическому решению интерьера. Если же воздуховод будет пролегать за натяжным потолком или в декоративном коробе, это совершенно не важно.

С формой сложнее. Мне больше нравятся плоские прямоугольные и овальные трубы – они менее заметны, лучше вписываются в интерьер, плотно прилегают к поверхности стен и потолка. Но, как оказалось, они более шумные, так как углы создают сопротивление воздушному потоку.

Пластиковый канал прямоугольного сечения

Хотя если канал небольшой по протяженности, вряд ли это создаст дополнительные неудобства. Например, воздуховод от вытяжки редко бывает очень длинным, и не думаю, что возникающий в нем шум будет сильнее шума самой кухонной вытяжки.

Сам монтаж не должен вызвать никаких трудностей. Мы даже в магазине легко и быстро собирали из отдельных частей различные фигурные конструкции.

Пластиковые элементы для вентиляции различных форм и конфигураций

Все элементы снабжены удобными разъемными соединениями. Есть даже переходники, позволяющие часть системы собрать из прямоугольных каналов, а продолжить её, используя пластиковые круглые вентиляционные трубы.

Трубы можно найти разной длины, максимальная – 2,5 метра. А если потребуется отрезок нестандартной длины, они легко режутся ножовкой.

Если все тщательно измерить, то всю систему или её часть можно собрать в единое целое в удобном месте, после чего поднять и закрепить – почти невесомый пластик позволяет делать это без проблем.

Поворотный переходник с круглого на прямоугольное сечение

Заключение

Если бы во время ремонта кухни я знала о существовании пластиковых вентиляционных труб, он закончился бы, по крайней мере, на пару дней раньше. Потому что нам бы не пришлось сооружать каркас для декоративного короба, облицовывать его гипсокартоном, шпаклевать, оклеивать обоями и выписывать кренделя с потолочным плинтусом. В следующий раз будем умнее.

Монтаж такой вентиляционной системы хорошо описан и показан на видео в этой статье, кому интересно – посмотрите. А свои мысли по данной теме можно оставлять в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 28 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Пластиковые вентиляционные трубы и фитинги из ПВХ | Воздуховод

Системы вентиляционных труб из ПВХ для отвода дыма, воздуховодов и вентиляции

Промышленные вентиляционные трубы из ПВХ часто выбирают по сравнению с более традиционными. системы из оцинкованной стали, где существует риск повышенной коррозии. Система отличается от напорной трубы и арматура в том, что толщина стенок по сравнению с ним тонкая, что приводит к легкой конструкции, которая могут быть подвешены к крышам и потолкам с минимальным усилением или опорой.

Основными областями использования систем воздуховодов / вентиляции из ПВХ являются:

  • Отвод дыма и отвод дыма из лабораторий и промышленных процессов. широко используется, пока температура дыма остается в пределах, установленных для ПВХ. Температура выше 50 градусов по Цельсию не подходит, так как пластиковая труба будет подвержена смягчение и искажение. При этом очень немногие пары достигают этой температуры, поскольку они обычно смешивается с окружающим воздухом на стороне всасывания.Если в дыму используется оцинкованный вентиляционный канал. экстракции, химические вещества в газах / воздухе могут очень быстро разъедать материал. Самый вытяжной шкаф Системы используют вентиляционные трубы и фитинги из ПВХ для вытяжки.
  • Области с высокой влажностью, такие как бассейны, общественные аквариумы и водоочистные / очистительные установки также являются идеальными кандидатами для пластиковых вентиляционных систем. На этих участках ржавчина металла и оцинкованные материалы могут не только вызвать проблемы с целостностью, но и выглядеть некрасиво.
  • Производство продуктов высокой гигиены и продуктов питания. Использование пластиковой вентиляции в этих областях дает гораздо больше гигиеническое решение, чем оцинкованные спирали. В отличие от спиралей, пластиковая труба и фитинги очень гладкая, что ограничивает возможность скопления грязи в трещинах и щелях. Пластиковый материал также лучший изолятор, чем сталь, поэтому проблемы конденсации значительно уменьшаются.

Вентиляционные трубы и фитинги из ПВХ собираются методом сварки растворителем, где «клей» наносится на вентиляционную трубу из ПВХ и приемный патрубок.После соединения выполняется уплотнение. Сустав схватывается за считанные минуты. Однако рекомендуется подождать пару часов, прежде чем пытаться для перемещения участков собранных трубопроводов или ввода в эксплуатацию.

При первом вводе в эксплуатацию системы вентиляции из ПВХ будет образовываться дым. внутри системы, которые являются результатом схватывания цемента на основе растворителя. Их следует вытащить наружу.

ПВХ

также легко поддается сварке. Наши инженеры могут изготовить почти любой формы, включая переходники для подключения к существующим оцинкованным или пластиковым каналам и фитингам.

Промышленная вентиляционная труба из ПВХ и вентиляционная труба из ПВХ

UPVC и PVCU — это другие сокращения, которые применительно к этому типу Труба и фитинги для промышленной вентиляции, означает то же, что и ПВХ.

Трубка и фитинги вытяжного шкафа

Трубы и фитинги вытяжных шкафов обычно изготавливаются из промышленного ПВХ. вентиляция. Здесь, в магазине пластиковых труб, мы поставляем все компоненты (многие со склада, а другие изготавливаются на заказ) для ремонт, модификация и замена систем удаления дыма, а также для новых построек.

Если вам нужна дополнительная информация об этих продуктах, пожалуйста, не стесняйтесь свяжитесь с нами,

Найдите дешевые, индивидуальные вентиляционные пластиковые трубы для разнообразного использования

Купите высококачественные и прочные вентиляционные пластиковые трубы на сайте Alibaba.com, которые можно использовать для множества различных целей. Вентиляционная пластиковая труба изготовлена ​​из прочных жестких материалов, которые можно использовать для упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются.Вентиляционная пластиковая труба доступна в различных формах, дизайне, цветах и ​​качестве материала.

Вентиляционная пластиковая труба на объекте доступна с различными видами обработки поверхности, такими как трафаретная печать, офсетная печать и т. Д., Чтобы они выглядели эстетично, но при этом были надежными по своей природе. Длина этих пластиковых вентиляционных труб обычно зависит от формы и модели изделий. Эти уникальные и оптимальные качественные вентиляционные пластиковые трубы также доступны в больших размерах, которые идеально подходят для водоснабжения и обычно сделаны из прочного ПВХ, что позволяет им служить долгое время.

Alibaba.com предлагает двухслойную или многослойную вентиляционную пластиковую трубу , которая идеально подходит для упаковки косметики, такой как блеск для губ, губная помада и кремы, и поставляется с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечки. Эти вентиляционные пластиковые трубы также могут быть изготовлены в соответствии с вашими ожиданиями с нанесением на них нестандартных цветов и логотипов. Пластиковая вентиляционная труба экологически безопасна и подлежит вторичной переработке. Эти изделия герметичны и изготовлены из пластмасс ПЭТГ, ПВХ и ПК.

Alibaba.com — лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивную вентиляционную пластиковую трубу , соответствующую вашему бюджету и требованиям. Вы можете размещать OEM-заказы на эти продукты при оптовых закупках. Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Можно ли использовать ПВХ в системах отопления, вентиляции и кондиционирования воздуха?

Эта запись была опубликована 5 ноября 2020 г. автором Ashley Carsten.

Система отопления, вентиляции и кондиционирования, также известная как HVAC, является важной системой в любом доме или офисе.Ваша система отопления, вентиляции и кондиционирования воздуха сделает все: от охлаждения летом до тепла и уюта зимой.

Эта важная система действительно имеет свою цену, но, используя экономичные материалы, такие как ПВХ, вы можете снизить ее стоимость. ПВХ имеет потенциальные преимущества перед металлическими системами, поэтому продолжайте читать, чтобы узнать больше!

Преимущества использования ПВХ в системах отопления, вентиляции и кондиционирования воздуха

ПВХ

имеет много преимуществ по сравнению с традиционными металлическими системами отопления, вентиляции и кондиционирования воздуха. Во-первых, ПВХ устойчив к ржавчине и коррозии.Это делает его отличным выбором, если линия должна проходить под домом или находится в бизнесе, где она может подвергаться воздействию газов или выхлопных газов. ПВХ также прочен и долговечен, что позволяет вашей системе выдерживать различные элементы и прослужить ей десятилетия. Кроме того, ПВХ является лучшим изолятором, чем металл, а это означает, что горячий воздух, попадающий в ваш дом, не остывает до выхода из вентиляционного отверстия.

Еще одним важным преимуществом использования ПВХ является его экономичность. Конечно, первоначальные затраты на ПВХ могут быть немного больше, чем на металл, но все остальное делает его рентабельным.Благодаря долговечности и устойчивости к ржавчине и коррозии, стоимость со временем компенсируется. ПВХ не нужно заменять с той частотой, которая может потребоваться для металла.

Использование ПВХ для дренажных линий HVAC

Хотя существует возможность использования ПВХ во всей вашей системе отопления, вентиляции и кондиционирования воздуха, он также очень хорошо работает в канализации системы отопления, вентиляции и кондиционирования воздуха. Системы HVAC делают больше, чем просто охлаждают ваш дом летом; они также осушают ваш дом, забирая тепло и влагу из воздуха. Это тепло и влага превращаются в конденсацию, и эту конденсацию нужно куда-то уйти.

Войдите в дренажную линию HVAC. Эта дренажная линия начинается внутри и уносит конденсат наружу. Может показаться, что это не так уж много, но дренажная линия в системе отопления, вентиляции и кондиционирования воздуха чрезвычайно важна — в конце концов, никто не хочет, чтобы конденсат просачивался в остальную часть его дома или офиса!

PVC — отличный выбор для дренажных линий HVAC по многим причинам. Трубы и фитинги из ПВХ обеспечивают водонепроницаемое уплотнение, предотвращающее утечку воды, и эти детали устойчивы к ржавчине!

Материалы для ПВХ систем отопления, вентиляции и кондиционирования воздуха

Знаете ли вы, что вам не нужны специальные продукты для установки системы отопления, вентиляции и кондиционирования из ПВХ? Это правда! Вам просто нужны фитинги для воздуховодов и обычные трубы из ПВХ или ХПВХ.Нет ничего такого, как «ПВХ-труба для систем отопления, вентиляции и кондиционирования воздуха» или ПВХ для конкретных каналов, как в случае с фитингами, потому что обычные ПВХ-трубы уже обработаны, чтобы их можно было использовать в качестве изолятора. Найдите все материалы из ПВХ, необходимые для системы отопления, вентиляции и кондиционирования воздуха, здесь, на сайте PVC Fittings Online:

.

Трубопроводы из ПВХ, таблица 40
Фитинги для воздуховодов из ПВХ
Трубопроводы из ХПВХ, таблица 80
Фитинги для каналов из ХПВХ

Установите ПВХ в вашу следующую систему отопления, вентиляции и кондиционирования воздуха

PVC — отличный выбор для систем отопления, вентиляции и кондиционирования воздуха! При строительстве вашего следующего дома вам следует обсудить с подрядчиком возможность использования ПВХ в вашей системе отопления, вентиляции и кондиционирования воздуха.Обновление существующей системы, например переход с металлической системы отопления, вентиляции и кондиционирования воздуха на систему из ПВХ, в уже построенном доме или офисе может быть трудным и дорогостоящим, но не всегда невозможно, поэтому поговорите со своим подрядчиком, чтобы узнать ваши варианты.

Трубы и фасонные части из пластмасс — ПВХ, ХПВХ, ПП, ПП, ПВДФ

ПВХ-SRGL

Пластиковые круглые воздуховоды, соединяемые сваркой (или ПВХ до Ø 250).Выполняется в соответствии со стандартом DIN 8062. Трубы диаметром более 500 изготавливаются из листов. Другие материалы, диаметры и толщины стенок доступны по специальному заказу.

Круглые пластиковые трубы
ПВХ-БПФ / ПВХ-BSF

Пластиковое вентиляционное колено с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготовлены методом литья под давлением (Ø 50-400), выдувного формования (Ø 450-600) или сварки на сегмент (ПВХ от Ø 700, ПП / ПП / ПП-EL-s / ПЭ / ПВДФ от Ø 560). Сегментные отводы доступны под кодом PVC-BSF.

Пластиковые отводы круглые
ПВХ-RPCF

Концентрический пластиковый редуктор вентиляции с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготавливается методом литья под давлением
или сборными изделиями.

Концентрический пластиковый редуктор вентиляции
ПВХ-TPCF-90

Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).

Пластиковый равномерный тройник 90 градусов
ПВХ-ТПВФ-45

Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).

Пластиковый тройник 45 градусов
ПВХ-YSVF

Y-образный переходник из пластика обеспечивает равномерное распределение воздуха в вентиляционных системах.Y-образный переходник имеет
ответвлений под 45 ° с разъемами-розетками. Изготовлено методом литья под давлением
в заводских условиях.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Пластиковый тройник с ответвлением 45 °
ПВХ-SPF-45

Пластиковая опора с ответвлением 45 °.Деталь
, делающая ответвление для круглой трубы. Подключение к установке
осуществляется сваркой. Фитинг имеет торцевое окончание.

Седло с ответвлением 45 °
ПВХ-SPF-90

Пластиковая опора с ответвлением 90 °. Деталь
, делающая ответвление для круглой трубы. Подключение к установке
осуществляется сваркой.Фитинг имеет торцевое окончание.

Седло с ответвлением на 90 °
ПВХ-MSF

Пластиковый двойной вентиляционный патрубок круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливаются методом литья под давлением
(Ø 50-400) или сборные (от Ø 450).

Пластиковая двойная розетка
ПВХ-ХПФ

Заглушка пластиковая для круглых каналов с патрубком.Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).

Заглушка пластиковая для круглых труб
ГАСК-ХИМО Фланцевая прокладка

EPDM предназначена для соединения пластиковых элементов вентиляционной системы с фланцевыми окончаниями.

Фланцевая прокладка из EPDM
ПВХ-FLSF

Пластиковая розетка с фланцем, изготовленная из сборных конструкций.Используется для соединения фланцевых компонентов в круглых пластиковых вентиляционных каналах — например, в вентиляторах или других легко разбираемых элементах. Для фланцевых соединений рекомендуется использовать EPDM PVC-GASKET.

Пластиковая фланцевая розетка
ПВХ-ДАТФ

Пластиковый регулирующий клапан с пластиной, предназначен для круглых каналов, с патрубками, соединенными сваркой (или склеиванием ПВХ до Ø 250).Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).

Пластиковый регулирующий демпфер
ПВХ-АСВФ-30

Пластиковый угловой патрубок с сеткой 30˚, для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355).

Пластиковый угловой отвод с сеткой
ПВХ-ДАТФМ

Пластиковая регулирующая заслонка для воздуховодов круглого сечения, подготовленная для установки привода,
с внутренними патрубками, соединение сваркой (или приклеивание ПВХ до Ø250). Изготавливаются по
методом литья под давлением (до Ø400) или сборные (от Ø450).

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Регулирующая воздушная заслонка для установки привода
ПВХ-DASQF-V / ПВХ-DASQF-H

Многолопастной пластиковый обратный клапан для круглых воздуховодов из сборных элементов
.Обратный клапан
выпускается в двух вариантах — для вертикальной и горизонтальной установки.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Многолопастный обратный клапан из пластика
ПВХ-SILF

Круглый пластиковый шумоглушитель, разъемы с внутренней резьбой.Амортизирующий материал
из минеральной ваты, толщиной 10 мм, внутренняя перфорированная труба
покрыта стекловолокном. Акустические параметры проверены IFI Institute for Industrial
Aerodynamics GmbH в соответствии со стандартом DIN EN ISO 7234.
Доступны длины от 500 до 2000 мм.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Шумоглушитель из пластика
ПВХ-ШР-РМО

Монтажная рамка для установки прямоугольной вентиляции
Решетка из пластика PVC-SHR-A / -C / -S на воздуховод круглого сечения.

Монтажные рамки для решеток из ПВХ-ШР-С могут быть изготовлены на заказ любого размера.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Монтажная рамка для вентиляционных решеток из пластика
PVC-SHR-A / PVC-SHR-C / PVC-SHR-S

Пластиковая приточно-вытяжная вентиляционная решетка с регулируемым рядом передних лопастей
(версия A) или передних и задних лопастей (версия C) или
с неподвижными лопастями под углом 45 ° (версия S).Преимущество
решетки PVC-SHR-S в том, что ее можно изготовить на заказ любого размера.
Для установки на воздуховоды круглого сечения рекомендуется использовать монтажную рамку
PVC-SHR-RMO.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Прямоугольная вентиляционная решетка из пластика
ПВХ-НКСД-Р

Круглый пластиковый вихревой диффузор, изготовленный из листов, подходящих для данного материала
, путем гидроабразивной резки.Способ позволяет изготавливать диффузоры
различной конфигурации (количества и формы лопаток).

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Пластиковый пластинчатый диффузор
ПВХ-ТАГФ

Пластиковое кровельное основание TAGF используется для правильной установки приточно-вытяжных вентиляционных отверстий
в системах вентиляции.Основание крыши
доступно в различных угловых вариантах (угол наклона крыши): 0˚,
1-22˚, 23-45˚.

Доступные материалы на складе: PVC поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен

Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид

Основание крыши из пластика
ПВХ-WDF

Пластиковый выпускной колпак с муфтой для соединения труб в выхлопной системе сваркой.Для вертикального выхода воздуха, обтекаемый дизайн.

Пластиковая вытяжка на крыше

3 типа пластиковых вентиляционных труб для высокоэффективных печей (ПВХ, ХПВХ и АБС)

Существует 3 типа пластиковых труб, сертифицированных Американской газовой ассоциацией для использования в высокоэффективных конденсационных печах категории 4: ПВХ, ХПВХ и ABS

Типы пластиковых вентиляционных труб, перечисленные ниже, были сертифицированы Американской газовой ассоциацией для использования в печах, относящихся к категории 4.

В этих конкретных типах печей используются системы вентиляции с положительным давлением (температура выхлопных газов ниже, чем на 1400 F выше температуры точки росы), и они всегда оснащены вытяжным двигателем, который удаляет выхлопные газы из прибора и выводит их наружу.

Температура точки росы — это температура, при которой воздух может дольше удерживать весь свой водяной пар, а часть водяного пара должна конденсироваться в жидкую воду. (определение по погодным вопросам.com)

Правильная установка вентиляционной системы важна для конденсационной печи (это другое название печи категории 4) для достижения максимальной эффективности и эффективного отвода конденсата из системы.

Убедитесь, что ваша установка соответствует национальным, региональным и местным нормам. Некоторые руководства по установке печи можно найти в Интернете или получить непосредственно у производителя.

Существует 3 типа пластиковых труб, сертифицированных Американской газовой ассоциацией для использования в высокоэффективных конденсационных печах категории 4: ПВХ, ХПВХ и АБС

ПВХ труба

DWT DWT
Стандарт ASTM Тип трубы макс. Допустимая температура Маркировка на поверхности трубы
F891 Ячеистый сердечник 158 o ASTM F891
D2665 DW65 D1785 SCH 40, 80, 120 ASTM D1785
D2241 SDR Series ASTM D2241

0 CPVC

Тип

0 CPVC

Стандарт трубы

0 CPVC

Труба макс. Допустимая температура Маркировка на поверхности трубы D2846 ХПВХ 4 1 212 o ASTM D2846 F441 SCH 40, 80 ASTM F441 F442 SDR Series

ASTM F44 ASTM F44

Стандарт ASTM Тип трубы макс. Допустимая температура Маркировка на поверхности трубы
D2661 SCH 40 DWV 180 o ASTM ASTM SCH 40 DWV Cellular Core ASTM F628441

Наша команда штатных писателей во главе с бывшим инспектором по дому из Иллинойса.Контент CTH Expert ежедневно привлекает 2 тысячи читателей и посвящен ответам на многие вопросы домовладельцев и покупателей жилья.

Почему ПВХ и ХПВХ привлекают внимание отрасли ОВК

Вентиляционные отверстия и заглушки из полимерной смолы обеспечивают превосходную защиту и долговечность по сравнению с металлическими аналогами. Но задумывались ли вы об альтернативах металлическим воздуховодам и трубам для ОВК? Учитывая недавний рост цен на металлические компоненты, сейчас самое время подумать о ПВХ для вашей следующей установки HVAC.

Влияние 25% тарифов на сталь, введенных президентом Трампом в начале этого года, теперь ощущается отраслью HVAC. Цена на сталь, используемую для воздуховодов HVAC, как минимум на 25% выше в США. В некоторых случаях цены выросли на 35%. Другие области тоже ощущают воздействие. По словам Сала Гутьери, старшего экономиста BMO Capital Markets, в разговоре с Global News: «Если цены на сталь в США будут расти, мировые цены на сталь также вырастут».

ПВХ и ХПВХ являются недорогой альтернативой металлу со свойствами, которые выгодны для использования в системах отопления, вентиляции и кондиционирования воздуха, особенно в выхлопных системах.

Поливинилхлорид, или ПВХ, обычно используется в строительной отрасли для:

• Сайдинг и окна
• Сантехника и канализация
• Электропроводка и кабели
• Воздуховоды и вентиляционные отверстия

ПВХ

прочен, не подвержен коррозии и вмятинам, что делает его хорошим вариантом для воздуховодов. Поскольку он устойчив к влаге, ПВХ предпочтительнее при прокладке воздуховодов непосредственно под полом в здании, где нет места для лазания.

ПВХ

обладает отличными изоляционными качествами, что опять же делает его хорошим вариантом для воздуховодов.Однако следует иметь в виду, что существуют ограничения на то, сколько тепла может выдерживать ПВХ. Максимальная температура ПВХ составляет 140 ° F, что может сделать его непригодным для некоторых систем отопления. Альтернативой ПВХ для высокотемпературных применений является хлорированный поливинилхлорид (ХПВХ), который может выдерживать температуры до 200 ° F.

ХПВХ создается путем применения процесса свободнорадикального хлорирования ПВХ, что делает его более термостойким, но это создает другой набор уязвимостей.Поскольку есть уязвимости как в ПВХ, так и в ХПВХ, при установке всегда необходимо использовать правильный тип герметика.

Как ПВХ, так и ХПВХ устойчивы к кислым и агрессивным газам, которые могут повредить металлические воздуховоды, что делает их хорошим выбором для вытяжных каналов.

ПВХ

также обычно используется для гибких воздуховодов, часто используемых для соединения вентиляционных отверстий и решеток с воздуховодами в здании. ПВХ — предпочтительный материал для гибких трубопроводов в коммерческих зданиях.

CPVC может также использоваться в качестве трубопровода в системах водяного отопления.Для этих применений требуется более толстый сорт ПВХ, называемый классом 80. Стандартной толщиной ПВХ является класс 40. ПВХ, используемый для воздуховодов, тоньше, чем сортамент 40.

Ограничения ПВХ и ХПВХ

Основными ограничениями ПВХ и ХПВХ являются доступные размеры и вес материала. Одна из причин, по которой ПВХ и ХПВХ используются в выхлопных системах, заключается в том, что они могут справляться с выхлопными газами под высоким давлением, а выхлопные каналы обычно охватывают более короткие расстояния, чем воздуховоды.

Воздуховод

из ПВХ также уже, поэтому скорость воздуха увеличивается с увеличением расстояния, поэтому из тепловых регистров ваших клиентов может выходить неприятная струя воздуха. ПВХ и ХПВХ также весят намного больше, чем тонкая сталь, используемая в воздуховодах, что влияет на требования к установке.

Имейте в виду, что когда ПВХ используется для воздуховодов в жилых помещениях, вам потребуются специальные переходники для подключения его к металлическим компонентам.

Раньше стоимость была большим фактором. ПВХ и ХПВХ были незначительно дороже.Это может скоро измениться. Если цены на сталь останутся высокими, вы можете увидеть и вырасти в вариантах ПВХ и ХПВХ. Возможно, вы даже увидите, как на рынок выводятся новые продукты, которые лучше отвечают потребностям HVAC.

31 декабря 2018 г.

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб. Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах.Несмотря на то, что металлическая сантехника долговечна, она требует кропотливых монтажных работ. Трубы должны иметь резьбу или сварку, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников. Эти трубы дают сантехникам возможность более простого монтажа и устранения некоторых проблем с водопроводом, характерных для металлических труб.Пластмассы, используемые сегодня для изготовления труб, включают:

  • Сшитый полиэтилен (PEX)
  • Поливинилхлорид (ПВХ)
  • Хлорированный поливинилхлор (ХПВХ)

Металлические и пластмассовые трубы и трубки находят свое место в бытовом водопроводе. Хотя пластмассы обладают определенными преимуществами по сравнению с металлом, у них есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические трубы

  • Устойчивость к коррозии — Пластиковая водопроводная труба не подвержена коррозии под воздействием воды и обычных бытовых химикатов.Пластиковые формулы могут быть изменены, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
  • Низкая теплопроводность — В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру переносимой им воды. В то время как медные трубы требуют изоляции, чтобы предотвратить потение и капание, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
  • Нереактивный — Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
  • Более простой монтаж — Поскольку пластиковые трубы легкие и удобные в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
  • Меньше засоров — Некоторые сантехники считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластик не всегда идеален

  • Тепловое расширение / сжатие — Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
  • Низкая температура плавления — Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления.Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений по безопасности для пластиковых труб, чем для металлических.
  • Чувствительность к солнечному свету — Некоторые пластмассы, такие как ПВХ, могут стать хрупкими при воздействии солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор.Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:


Сшитый полиэтилен (PEX)
— Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика. Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры.Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий — для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) — Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ — это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи в дом. Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений.Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода после приготовления или мытье посуды могут повредить трубу. Некоторые варианты ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ)
— ХПВХ — это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что он требует большей поддержки, чем трубы из ПВХ. Поскольку при заморозке он треснет, его нельзя использовать под землей.

Полиэтилен высокой плотности (HDPE) — Один из самых жестких материалов для трубопроводов водопроводных систем, HDPE хорошо подходит почти для всех видов сантехники.Он прочный, гибкий и хорошо противостоит коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрилбутадиенстирол (ABS) — Дренажные, сливные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Однако, поскольку многие строительные нормы и правила запрещают его использование, вместо него часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) — это еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расслоению и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки нуждаются в опоре, которая помогает им выдерживать вес проходящих жидкостей и сводит к минимуму вибрацию.Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкие трубы и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты — наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли в будущем

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения.Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии затрат. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, используемые таким образом, чтобы повысить риск утечки или создать опасные ситуации.Вот некоторые из проблем, о которых они могут вас предупредить:

  • Неправильное использование трубы — Использование трубы из ПВХ для горячего водоснабжения — это проблема, которую может заметить домашний инспектор. Используемые таким образом трубы из ПВХ могут выйти из строя.
  • Перегруженная пластиковая обвязка для труб — Когда на отдельные опоры труб оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
  • Неправильно выполненные соединения — Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще один хороший вариант — паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
