Самостоятельная регулировка пластиковых окон: пошаговая инструкция

Чтобы устранить неисправности нужно отрегулировать пластиковые окна. Для этого можно вызвать специалистов, а можно сделать все своими силами, соблюдая инструкцию.

Обязательным условием эффективного исполнения функций пластикового окна является правильная регулировка. Она поддерживает плотность притвора, необходимую герметичность, плавность хода створки без перекосов и касания рамы. Первичная регулировка пластиковых окон выполняется монтажниками в процессе их установки. После этого они должны работать без дефектов и нарушений. Однако со временем, появляются небольшие люфты, створки начинают немного провисать. В дальнейшем эти отклонения усиливаются, что мешает нормальной работе конструкции.

Какие инструменты понадобятся?

Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор, включающий:

• Шестигранный ключ № 4;
• Плоскогубцы;
• Крестовую и плоскую отвертки;
• Шуруповерт с набором бит разной формы.

Инструменты из этого набора обычно всегда имеются дома. Исключение может составлять шестигранник, без которого с работой не справиться — это основной регулирующий инструмент. Если вы не знаете, какой ключ нужен для регулировки пластиковых окон, и где его можно найти, то обратитесь в любой магазин мебельной фурнитуры. Шестигранники 4 мм применяются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит проблемы.

Шуруповерт и отвертки будут нужны для работы с винтовыми соединениями, с помощью которых элементы фурнитуры крепятся к профилю. Плоскогубцы необходимы в качестве вспомогательного инструмента.

Рекомендуется дополнительно подготовить силиконовую смазку для фурнитуры. Кроме того, можно использовать WD-40 или другие подобные аэрозольные смазки.

Основные узлы, нуждающиеся в регулировке

Регулировка может потребоваться любым подвижным элементам фурнитуры пластиковых окон, к которым относятся:

Нижняя поворотная петля

Верхняя петля с поворотно-откидным механизмом

Запорные цапфы

Ремонт и регулировка пластиковых окон своими руками может потребоваться в нескольких точках. В том числе может возникнуть необходимость отрегулировать створку по вертикали, по горизонтали, настроить ее прижим к раме, правильно выставить нижний угол

Когда нужно регулировать пластиковые окна

Регулировка окон требуется при любых нарушениях их нормальной работы. О необходимости ее выполнения могут свидетельствовать следующие признаки:

• Тугое движение створок;
• Видимые проседания или перекосы створок;
• Нарушения герметичности закрытия – появляются щели, дует от окна;
• Переключение режимов затруднено;
• Разбалтывание или заклинивание ручек;

При обнаружении таких признаков не рекомендуется затягивать с принятием мер. В большинстве случаев можно отрегулировать пластиковые окна самому и быстро восстановить их нормальную работу. Если же не выполнить регулировку своевременно, достаточно скоро можно столкнуться с серьезной неисправностью оконной конструкции, которая доставит массу неудобств и потребует значительных расходов на ремонт.

Регулировка прижима пластикового окна

Чаще всего приходится выполнять регулировка прижима створки пластикового окна. Этот параметр характеризует силу, с которой створка прижимается к раме в закрытом состоянии. Прижатие створки обеспечивается запорными цапфами, расположенными в ее торцевой части. При повороте ручки цапфы перемещаются по вертикали, заходя в ответную часть, расположенную в проеме рамы, или выходя из него. Когда цапфа полностью заходит за ответную часть, створка прижимается к раме с максимальным усилием. Величина этого усилия и подлежит настройке.

Регулировку прижатия пластиковых окон рекомендуется выполнять не реже двух раз в год, для перевода в зимний и летний режим. Максимальный прижим выставляют на зиму. Он обеспечивает повышенную герметичность и исключает попадание холодного воздуха в комнату из-за недостаточной плотности прикрытия створки. Однако сильный прижим ускоряет износ резиновых уплотнителей, поэтому летом его рекомендуется ослабить.

И также отрегулировать прижим пластикового окна необходимо, если от зоны примыкания створки к раме дует. Причиной этого может быть неправильно настроенное прижатие или износ уплотнителей. Проверить наличие тяги можно при помощи пламени спички или зажигалки, поднесенной к окну. Если пламя колеблется, необходима регулировка.

Пластиковое окно неплотно закрывается — как отрегулировать

Чтобы обеспечить плотность закрывания створки, можно выполнить регулировку прижима пластиковых окон самостоятельно по инструкции.

Цапфа имеет эксцентрик, который нужно поворачивать в определенную сторону для регулировки прижима окна ПВХ. В зависимости от модели применяемой фурнитуры бывают цапфы овальной или цилиндрической формы. В первом случае регулировка выполняется поворотом самой цапфы плоскогубцами. При расположении овала в вертикальном положении обеспечивается минимальная сила прижима, а в вертикальном – максимальная.

Более популярны сегодня цилиндрические цапфы, которые имеют в торце гнезда под шестигранный ключ № 4 со смещением от оси на 2 мм. Отрегулировать прижим пластикового окна в этом случае можно поворотом цапфы при помощи шестигранного ключа. Поворот в левую сторону увеличивает прижатие, а в правую ослабляет его. Максимальное прижатие достигается при таком положении эксцентрика, когда гнездо под ключ расположено со стороны внешней части створки. Минимальный прижим достигается в обратном положении эксцентрика — гнездо под ключ расположено со стороны внутренней части створки.

Еще один эксцентрик расположен с нижней стороны пластины поворотно-откидного механизма верхней петли. Его необходимо повернуть аналогично эксцентрикам цапф по периметру створки. Это позволит отрегулировать прижатие в зоне верхней петли. Для доступа к этому эксцентрику окно должно быть открыто в двух положениях. Вначале необходимо открыть створку и перевести ее в режим проветривания, отжав рычажок блокиратора.

Для равномерного прижимания створки по периметру все эксцентрики на цапфах должны стоять в одинаковом положении. Неравномерное прижатие ускоряет износ уплотнителя и приводит к нарушению герметичности закрытого окна.

Как отрегулировать пластиковое окно, чтобы не дуло

В некоторых случаях регулировка цапфы окна не позволяет добиться максимально плотного прижима, и от закрытой створки продолжает дуть. Это происходит при смещении створки по вертикали или горизонтали. В результате часть цапф может не полностью заходить за ответную часть.

Чтобы определить место, где создается неполный прижим, необходимо запомнить места расположения цапф или сделать соответствующие пометки на внутренней стороне профиля створки. После этого окно нужно закрыть и в отмеченных местах попытаться руками отжать створку от рамы. Если она остается неподвижной, значит цапфа работает нормально. Если же створка подается, и в месте приложения усилия появляется щель, то цапфа не полностью заходит в ответную часть. В таких случаях требуется дополнительная регулировка створки пластикового окна по горизонтали и/или по вертикали.

Регулировка пластикового окна по горизонтали

Чтобы устранить небольшой перекос и смещение створки в горизонтальной плоскости нужно отрегулировать пластиковое окно по горизонтали.

Такую регулировку можно выполнять на верхней и нижней петле, в которых имеются специальные гнезда под шестигранник. Поэтому настраивать положение створки можно тем же шестигранным ключом 4 мм, которым выполнялась регулировка цапф на пластиковых окнах.

На нижней петле доступ к гнезду под шестигранник имеется с наружной и с внутренней стороны. Благодаря этому можно регулировать окно как в открытом, так и в закрытом состоянии. При повороте ключа по часовой стрелке створка будет смещаться в сторону, противоположную петле, при этом нижний ее угол с этой стороны будет приподниматься. Поворот ключа против часовой стрелки приводит к смещению створки в сторону петли, а нижний угол с противоположной стороны слегка опускается.

Регулировка створки пластикового окна по горизонтали может выполняться и на верхней петле. В этом случае работа проводится только при открытом окне. На петле необходимо найти гнездо под шестигранник и выполнить поворот при помощи ключа аналогично работе с нижней петлей.

Эти манипуляции позволят смещать верхнюю или нижнюю часть створки по горизонтали до 2 мм. Рекомендуется регулировать створку с ограниченными смещениями — не более 1 мм за один поворот ключа.

Регулировка пластикового окна по вертикали

Самостоятельная регулировка пластиковых окон по вертикали выполняется на нижней петле. Нужное отверстие под шестигранник расположено в верхней части петли, поэтому для доступа к нему необходимо снять декоративный пластиковый колпачок. Для удобства регулировки рекомендуется перевести окно в режим проветривания. Поворотом ключа по часовой стрелке приводит к подъему створки, а против часовой стрелки — к ее опусканию.

Как и с регулировкой по горизонтали, диапазон смещения оконной створки составляет 2 мм.

Замена ручки и регулировка фурнитуры пластикового окна

Помимо недостаточного прижима и продувания, в работе пластикового окна могут возникать и другие проблемы. Часто при эксплуатации могут возникать проблемы с поворотом ручки, которая туго перемещается при переключении режимов или вообще заклинивается в определенном положении. Поэтому владельцам нужно знать, как самому правильно отрегулировать пластиковые окна в подобных случаях.

Одной из распространенных причин таких проблем является неисправность ручки. Чаще всего она просто разбалтывается и начинает шататься. При такой неисправности достаточно подтянуть винты крепления. Для доступа к винтам необходимо поддеть пальцами сверху и снизу декоративную пластиковую накладку на корпусе ручки и повернуть ее горизонтально.

Тугой ход ручки бывает вызван засорением ее механизма. Для удаления загрязнений ручку необходимо снять, открутив винты крепления, и прочистить щеткой или с помощью пылесоса. Посадочное место ручки внутри двери рекомендуется смазать аэрозольной смазкой WD-40 с насадкой. Еще одна причина тугого поворота ручки может заключаться в сильном прижиме створки. Если не требуется поддерживать максимальное прижатие, рекомендуется отрегулировать цапфы, уменьшив усилие.

Если ручка не поворачивается совсем, это чаще всего связано с неправильным срабатыванием блокиратора, который призван не допускать ее поворота при открытой створке. Чтобы разблокировать ручку, нужно найти блокиратор и отжать его. В зависимости от модели используемой фурнитуры блокиратор может быть выполнен в форме клипсы, которая заходит на уплотнитель, или в виде прикрученной под углом к уплотнителю фигурной пластины.

Решением проблемы в случае сильного износа будет замена ручки. Найти новую деталь можно практически в любом строительном магазине или заказать в компании-производителе окон. Все ручки имеют стандартную конструкцию, поэтому с подбором подходящего элемента проблем не возникнет. После этого нужно просто демонтировать старую ручку и поставить на ее место новую.

Туго закрывается пластиковое окно — как отрегулировать

Если пластиковое окно плохо закрывается, самостоятельная регулировка также поможет устранить проблему. Причиной обычно является перекос створки в результате которого она при открывании или закрывании задевает раму. Для решения проблемы нужно устранить перекос регулировкой по вертикали или горизонтали. В первую очередь нужно тщательно осмотреть окно, чтобы установить место, в котором створка соприкасается с рамой. Контакт между поверхностями обычно происходит на нижней грани или на боковой грани створки со стороны, противоположной петлям.

Если створка трет раму снизу, ее нужно отвести вверх и в сторону угла, примыкающего к верхней петле. Для регулировки металлопластикового окна своими руками нужно открыть створку и провернуть регулировочный винт верхней петли по часовой стрелке на несколько оборотов. После этого нужно закрыть створку, снять декоративный колпачок с нижней петли, вставить шестигранный ключ в отверстие регулировочного лифта и провернуть его на несколько оборотов по часовой стрелке. Выполнив регулировку окна ПВХ, нужно проверить ход створки. При необходимости — повторить манипуляции.

Если створка при открывании и закрывании соприкасается с рамой, то регулировка фурнитуры пластикового окна своими руками предусматривает отведение ее в сторону петель. При трении только с нижней стороны боковой грани достаточно будет подкрутить шестигранным ключом регулировочный винт, который находится в нижней части нижней петли сбоку. Если же створка трет раму по всей высоте боковой поверхности, то отводить ее нужно дополнительно в сторону верхней петли. Для этого придется подкручивать регулировочные винты на обеих петлях. После завершения работы нужно проверить ход створки. Если ее трение о раму не устранено до конца, регулировочные манипуляции нужно повторить.

Смазка окон ПВХ

Значительная часть нарушений, при которых требуется регулировка механизма пластиковых окон, возникает из-за его плохой смазки. В новых окнах фурнитура покрыта достаточным количеством смазывающего состава для эффективной работы. Однако со временем эти составы деградируют и теряют свои свойства. Особенно интенсивно эти процессы происходят в домах, которые расположены возле оживленных автомагистралей, промышленных предприятий, других источников загрязнения воздуха. Пыль оседает на подвижных элементах оконной фурнитуры и проникает в смазку, что существенно ухудшает ее качества. Это приводит к заеданию механизмов и их ускоренному износу. Поэтому регулировка старых пластиковых окон всегда предусматривает их смазку.

Чтобы не допустить ускоренного износа фурнитуры и сложного ремонта, нужно выполнять смазку не реже одного раза в год. Лучше всего смазывать окна два раза в год – перед наступлением зимнего и летнего сезонов. Кроме того, смазку рекомендуется выполнять после проведения любой работ по обслуживанию каких-либо элементов фурнитуры, например, после регулировки ножниц пластикового окна, петель или цапф.

Чем смазывать?

В качестве смазки применяют специальные составы для обслуживания пластиковых окон, которые продаются в специализированных магазинах или можно заказать у поставщиков оконных конструкций. Они поставляются во флаконах с удобными насадками, предназначенными для работы с определенными элементами фурнитуры. Если таких специальных смазок нет под рукой можно использовать технический вазелин и любые технические масла, например, масло для швейных машинок. Может также применяться силиконовая смазка или аэрозольные смазочные составы типа WD-40. Не допускается применение пищевых, косметических и других видов масел, которые не предназначены для работы с механизмами.

Чтобы добиться максимального полезного эффекта, смазка должна наноситься на чистые и сухие металлические поверхности. Поэтому после регулировки фурнитуры окон ее необходимо тщательно очистить от любых загрязнений и протереть мягкой материей. Загрязнения из труднодоступных мест удаляются щеткой или губкой. Перед нанесением смазывающего состава оконную фурнитуру рекомендуется дополнительно осмотреть, чтобы убедиться в ее чистоте.

Что смазывать?

Смазка наносится на все подвижные элементы. В том числе смазываются:

• Цапфы;
• «Ножницы» пластикового окна;
• Регулировочные механизмы петель;
• Крепления;
• Защелки и т. д.

На каждую из подвижных деталей наносится по несколько капель смазывающего состава. После этого механизму даю поработать в нормальном режиме для равномерного распределения смазки.

Помимо механизмов, необходимо смазывать резиновые уплотнители. Для этого применяют специальный состав. Смазка поддерживает эластичность резины и предотвращает ее рассыхание. Уплотнители лучше обрабатывать два раза в год. Обязательно они смазываются осенью при выполнении регулировки прижима пластикового окна своими руками в зимний режим.

Регулярная смазка оконной фурнитуры продлит срок ее службы, избавит от лишнего ремонта и регулировки. В некоторых случаях она служит альтернативой регулировочным работам. Например, перед тем как отрегулировать пластиковые окна, которые плохо закрываются, рекомендуется смазать фурнитуру. Во многих случаях этого оказывается достаточно для решения проблемы.

Закажите бесплатный замер прямо сейчас и получите дополнительную скидку -5%!

Заказать бесплатный замер

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие неполадки с окнами могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

• Створка при закрывании задевает раму сбоку или снизу
• Створка прилегает к раме недостаточно плотно
• Износ запорных планок
• Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
• Створка закрыта, но окно не закрывается, ручка не поворачивается
• Сломалась ручка
• Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

• Плоскогубцы
• Шестигранник (4 мм)
• Отвёртки (крестовая и плоская)
• Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

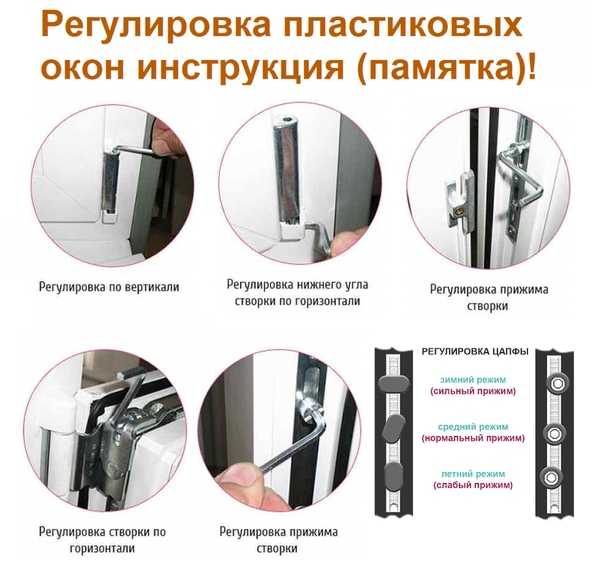

Рисунок 1 — Общие принципы регулировки окон ПВХ

Рисунок 2 — Общая схема регулировки пластикового окна

Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях

1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

1. Открываем створку.
2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

   Рисунок 4 — Регулировка пластикового окна по вертикали

3. Закрываем створку.
4. Снимаем с нижней петли колпачок.
5. Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.
6. Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

   Рисунок 5 — Регулировка пластикового окна по вертикали

2. Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

1. Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

   Рисунок 6 — Регулировка профиля по горизонтали

2. В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

3.

Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

4. Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

Рисунок 7 — Регулировка цапф пластиковых окон

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

Рисунок 8 — Регулировка прижима окна

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Рисунок 9 — Регулировка прижима окна ПВХ

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Рисунок 10 — Регулировка прижима окна с помощью ответок

5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Рисунок 11 — Блокировка в режиме «закрыто»

6. Створка закрыта, но окно не закрывается — ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)
2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

7. Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Рисунок 12 — Сломалась ручка окна — как снять и заменить?

8. Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

• необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
• если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
• если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
• если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

Как отрегулировать окна из НПВХ

Если окна из НПВХ были установлены некоторое время назад, возможно, их потребуется отрегулировать или закрепить, чтобы они сохраняли максимальную эффективность. В этом руководстве мы объясним, как настроить окна ПВХ.

Окна 21 октября 2022 г.

Партнерское раскрытие информации

Раскрытие информации : FMB Home Picks стремится предоставлять независимые советы и обзоры товаров и услуг для дома. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше.

Свяжитесь с нами.

Узнайте стоимость стеклопакетов за 60 секунд

Средний дом может сэкономить 235 фунтов стерлингов!

СЛЕДУЮЩИЙ

Пожалуйста, введите действительный почтовый индекс Великобритании.

Если ваши пластиковые окна не были недавно установлены, возможно, их необходимо отрегулировать. Рамы из ПВХ являются наиболее распространенным типом рам, используемых для двойного остекления в Великобритании, но это не означает, что они не требуют обслуживания. Наиболее распространенная причина необходимости регулировки окон из ПВХ связана с трудностями при открытии и закрытии окна. Если окно не закрывается и не запирается должным образом, это может создать сквозняк, и если механизм замка не защелкнется должным образом, окно не будет эффективно запечатано.

Иногда это можно легко исправить, просто отрегулировав окна ПВХ. Ниже мы опишем шаги по простой регулировке и ремонту ваших окон. Если вы не уверены в своих силах, возможно, вам лучше обратиться к профессионалу.

Получите бесплатные расценки на стеклопакеты

Как отрегулировать высоту окна ПВХ в раме

Регулировку высоты окна ПВХ в раме можно выполнить с помощью отвертки. (Изображение предоставлено Adobe)

Проверьте, подходит ли створка к раме. Несколько раз откройте и закройте окно и проверьте, легко ли створка входит в оконную раму. Если он прилипает к раме, это означает, что высота вашего окна может нуждаться в регулировке. Вам понадобится отвертка, чтобы отрегулировать высоту окна.

1. Полностью открыть окно; это даст вам доступ к винтам, которые вам нужно ослабить, чтобы отрегулировать высоту вашего окна из ПВХ.
2.  Теперь вам нужно ослабить все четыре винта на левой стороне рамы. Четыре маленьких винта крепят металлическую полосу к оконной раме. Ослабьте все четыре винта на один полный оборот. При регулировке высоты окна не ослабляйте винты на петлях – они позволяют открывать и закрывать окно, и их нельзя трогать. Повторите вышеописанное для правой стороны рамы.
3. Затем нажмите или поднимите створку окна, чтобы отрегулировать высоту. Если окно закрывалось не полностью, сдвиньте окно ПВХ немного вниз. Если окно прилипло к раме, переместите окно вверх.
4. Наконец, теперь, когда окно отрегулировано, можно затянуть винты. Поверните каждый из восьми винтов на полный оборот по часовой стрелке, а затем несколько раз откройте и закройте окно, чтобы проверить, правильно ли отрегулирована высота окна.

Как отрегулировать замок из ПВХ

Часто можно самостоятельно отрегулировать замок в окне из ПВХ с помощью отвертки или шестигранного ключа. (Изображение предоставлено Adobe)

Створчатые окна из ПВХ открываются наружу, и у них есть замок, который вы используете, чтобы открывать, закрывать и запирать окно; поэтому крайне важно, чтобы это функционировало эффективно. Если вы заметили, что ваше створчатое окно из НПВХ не закрывается должным образом или механизм замка не совсем защелкивается, то вот как отрегулировать замок из НПВХ, чтобы убедиться, что ваше окно надежно закрыто.

1. Во-первых, откройте окно из ПВХ и найдите регулировочную головку. Этот стиль окна называется замком с длинным дном. Вставьте шестигранный ключ в головку замка; это используется для перемещения размещения замка. Теперь поверните ключ по часовой стрелке или против часовой стрелки, чтобы переместить замок вперед или назад.
2. Поворот шестигранного ключа по часовой стрелке перемещает замок назад и увеличивает давление на окно в запертом состоянии, что улучшает герметичность окна из ПВХ.
3. Поворот ключа против часовой стрелки ослабляет давление. Вы должны попробовать это, если ваше окно из ПВХ не закрывается должным образом или вам нужно приложить большое усилие, чтобы заблокировать его.

Как починить окно из НПВХ

Окна из НПВХ рассчитаны на долгий срок службы и выдерживают погодные условия и перепады температур, но это не означает, что они не имеют дефектов. Согласно Safestyle Windows, окна из ПВХ часто имеют общие проблемы, которые можно устранить без вызова профессионала. Вот все распространенные проблемы с окнами из ПВХ и способы их устранения.

Конденсат

Конденсат на окнах из ПВХ является признаком того, что что-то не так. Это должно быть отремонтировано раньше, чем позже, чтобы избежать долгосрочных проблем. (Изображение предоставлено Adobe)

Конденсат на внутренней поверхности стекла можно легко удалить, уменьшив уровень влажности в доме. Если между стеклами образуется конденсат, это может быть связано с тем, что уплотнение не работает должным образом, и вам следует вызвать специалиста для повторного уплотнения устройства.

Желтая рамка

Если ваша рамка из НПВХ пожелтела, это может быть вызвано рядом причин. Наиболее распространенной причиной является многократное воздействие УФ-излучения, особенно в летние месяцы. Мало что можно сделать для предотвращения, но высококачественный НПВХ должен снизить вероятность этого.

Окно с трудом открывается

Окна из ПВХ оснащены чем-то, что называется прокладкой, также известной как оконный уплотнитель или уплотнительная прокладка. Он создает уплотнение между окном и рамой, чтобы предотвратить проникновение сквозняков и воды в ваш дом (они также используются для плотного прилегания стекла к раме или штапику). Иногда, если окно из ПВХ долгое время оставалось открытым, прокладка может стать мягкой и прилипнуть к раме. Важно не форсировать окно, если это произойдет, так как это выльется в дорогостоящий ремонт. Однако с помощью банковской карты или плоского тупого ножа аккуратно отделите рамку от прокладки.

Если оконный механизм стал тугим и его трудно открыть, вероятно, его просто нужно немного смазать. НПВХ чувствителен к некоторым материалам, поэтому лучше использовать смазку на основе силикона, чтобы избежать повреждений. Затем это следует выполнять один раз в год, и вам больше никогда не придется беспокоиться об этой проблеме.

Как починить оконную ручку из ПВХ

Если вы обнаружите, что ручки ваших окон из ПВХ ослаблены, вы можете отрегулировать их, затянув винты на опорной плите. (Изображение предоставлено Adobe)

Со временем оконные ручки из ПВХ могут ослабнуть и стать шаткими. Если ручка из НПВХ больше не кажется прочной, согласно Эвересту, это обычно является результатом ослабления винтов на опорной пластине.

Чтобы исправить это, достаточно просто затянуть винты с помощью крестовой отвертки. На оконной ручке из ПВХ есть два винта, которые обычно закрыты пластиковыми колпачками. Снимите колпачок с головки винта с верхнего винта, а затем затяните винт. Затем, подняв ручку, снимите крышку винта с нижней головкой, затем затяните винт и, наконец, установите крышки обратно.

Как ухаживать за окнами из ПВХ

Окна из ПВХ легко мыть теплой мыльной водой и мягкой тканью. (Изображение предоставлено Adobe)

Окна из ПВХ имеют средний срок службы 20 лет, но чтобы они выглядели так же безупречно, как в день установки, вам необходимо поддерживать окна из ПВХ. Помните, что ваши окна из ПВХ повышают ценность вашего дома, а также обеспечивают его хорошую теплоизоляцию, поэтому их стоит поддерживать из-за потенциальной ценности, которую они добавляют.

По данным компании НПВХ, это способы ухода за вашими окнами из НПВХ.

• Не хлопайте окнами — окна представляют собой композитные конструкции с герметичными стеклами, которые могут быть повреждены при повторяющихся ударах и потерять свои изоляционные свойства.
• Избегайте прямого нагрева вблизи фитингов из НПВХ. Повышенные температуры могут привести к деформации ПВХ, нарушению герметичности окна, образованию конденсата между стеклами и сквознякам.
Окна из ПВХ
• следует оберегать от пыли и влаги; это должно предотвратить коррозию и плесень. Вам нужно всего лишь протирать окна из ПВХ теплой мыльной водой, чтобы они оставались чистыми.
• Держите оконные замки и петли смазанными – это позволит им свободно двигаться. Однако не злоупотребляйте смазочными материалами и уточните у производителя окон, какие из них безопасны для ваших окон из ПВХ.
• Регулярно проверяйте уплотнения окон. Самая важная задача, которую выполняет ваше окно из ПВХ, — это утепление вашего дома. Если вы заметили какие-либо дефекты, лучше действовать быстро и пораньше обратиться к профессионалам.
• Следите за тем, чтобы дренажные и вентиляционные отверстия не были засорены. Заблокированные вентиляционные отверстия могут привести к накоплению влаги вокруг оконной рамы. Если их регулярно очищать от грязи и пыли, этого можно избежать.

Часто задаваемые вопросы

Что такое двойное остекление и как оно работает?

Если вы находитесь в процессе установки двойного остекления или готовитесь к замене окон, вам может быть интересно, как работает двойное остекление и каковы его преимущества? Есть и другие компоненты, которые следует учитывать, например, сколько стоит двойное остекление и можете ли вы получить правительственный грант, чтобы помочь с затратами на установку двойного остекления?

Чтобы узнать больше о двойном остеклении, прочтите наше руководство здесь.

Получите бесплатные расчеты по стеклопакетам

Части окна: Схема окна | Марвин

How-To

Вы покупаете новые окна или в вашем доме есть окно, которое нужно отремонтировать? Этот всеобъемлющий глоссарий оконных деталей — отличное место для начала.

13 июля 2022 г.

Замена изношенных, протекающих окон в вашем доме высокоэффективными окнами Marvin может снизить ваши счета за электроэнергию и сделать ваши любимые помещения более комфортными. Новые окна Marvin могут идеально дополнять текущий архитектурный стиль вашего дома или способствовать амбициозному изменению дизайна. Чтобы помочь вам при покупке или ремонте окон, вот полезное руководство, в котором описываются различные компоненты окна и объясняются их функции.

Компоненты окон

Остекление

Остекление — это просто другое слово для стекла в двери или окне. Остекление современных окон состоит как минимум из двух слоев стекла, а иногда и из трех. Инертный газ, обычно аргон, вводят между слоями стекла для обеспечения дополнительной изоляции. К стеклу добавляются почти невидимые покрытия, помогающие контролировать количество света и тепла, проходящих через окно или отражающихся от него. Остекление можно улучшить с помощью оттенков и ламинирования, чтобы добавить конфиденциальности, предоставить декоративные возможности и повысить прочность. Узнайте больше об остеклении.

Открытие на дневной свет

Проем дневного света (DLO) относится к общему количеству стекла в окне, не включая перекладины створки и перила или оконную раму.

Створка

Часть окна, которая удерживает стекло, открывается и закрывается, называется створкой. Оконные створки и рамы могут быть изготовлены из нескольких различных материалов, включая дерево, алюминий, стекловолокно, композит и винил.

Стайлз

Стойки — это вертикальные оконные компоненты створки.

Рельсы

Направляющие – это горизонтальные оконные элементы створки. Две рейки, которые встречаются в середине двойных и одинарных окон, называются контрольными рейками.

Штормовой пояс

Штормовая створка представляет собой отдельную створку, состоящую из очень маленьких стоек и реек. Штормовые створки обычно не устанавливаются на заводе, а добавляются к существующим окнам, обычно однокамерным, чтобы повысить энергоэффективность и уровень комфорта, особенно в холодные зимние месяцы. Некоторые штормовые створки открываются и закрываются, в то время как другие стационарны, и их можно снимать сезонно или оставлять на месте круглый год. Использование штормовых створок на современных высокоэффективных окнах не требуется (не показано)

Прямое остекление

Некоторые панорамные или нерабочие окна вообще не имеют створки. Это так называемые окна с прямым остеклением. Стекло на прямом стеклопакете закреплено прямо в раме. Отсутствие перекладин и поручней создает больший проем для дневного света и беспрепятственный обзор. Узкая и гладкая эстетика окон с прямым остеклением делает их более популярными в современных архитектурных стилях и в коммерческих целях (не показано).

Штифт для наклона створки

Механизм, который позволяет наклонять створки на двустворчатых и одинарных окнах для облегчения очистки, называется штифтом наклона створки или иногда называется кулачковым шарниром.

Весы

Оконные противовесы — это механизмы в одинарном или двойном окне, которые уравновешивают створки, облегчая подъем створки и предотвращая ее захлопывание. Весы расположены по обеим сторонам окна и скрыты от глаз внутри боковых косяков. Несколько лет назад вес и балансировка шкивов были наиболее распространены. Эти простые устройства были сконструированы путем прикрепления шнура к свинцовому грузу, затем наматывания шнура на шкив и прикрепления оконной створки к другому концу. Современные блоки и полиспасты работают по тому же принципу, но натяжение обеспечивается пружинами, а не весами. Marvin предлагает новейшие технологии балансировки, позволяющие плавно работать даже самым большим створкам.

Части оконной рамы

Неподвижные элементы окна, которые охватывают либо створку на рабочем окне, либо стекло на прямом стеклопакете, называют рамой. Косяки, подоконники и молдинги являются основными компонентами оконной рамы. Окна с узкой рамой доступны для более современной эстетики и являются популярным выбором при замене существующих окон.

Головной косяк

Головной косяк является верхней частью рамы.

Боковой косяк

Боковые косяки — это вертикальные элементы рамы.

Порог

Подоконник – это нижняя часть рамы. Внешний край внешней части подоконника сужается, чтобы помочь слить воду.

Подкладка косяка

Накладки на косяки охватывают расстояние и закрывают пространство между оконной рамой и готовой внутренней стеной. Накладки на косяки обычно изготавливаются из дерева и могут быть установлены на заводе или на месте. Штукатурка или гипсокартон иногда наносятся непосредственно до оконной рамы, что устраняет необходимость в облицовке откосов (не показано).

Удлинитель косяка

Удлинители косяка представляют собой тонкие деревянные планки, устанавливаемые на край облицовки косяка в тех случаях, когда облицовка косяка недостаточно широка, чтобы выровняться с готовой поверхностью стены (не показано).

Ручка управления

Ручка управления на створке или навесном окне — это механизм, используемый для открывания и закрывания створки. Показанный здесь тип рабочей рукоятки называется кривошипной рукояткой. Поворот рукоятки в одном направлении выдвигает рабочий рычаг и открывает створку, а поворот рукоятки в другом направлении втягивает рычаг и закрывает створку. Эта ручка складывается, когда не используется. Некоторые створки, навесы и окна бункера имеют ручки без кривошипа, которые используются для простого открытия и закрытия окна вручную.

Рабочий рычаг

Приводной рычаг крепится как к оконной раме, так и к створке на створчатых, маркизных и мансардных окнах. Это механизм, который работает вместе с рукояткой управления, чтобы открывать и закрывать створку. Он также удерживает створку в открытом положении.

Фиксирующая ручка

Ручка или замок с рычажным приводом, который можно найти на различных типах окон, называется запорной ручкой. При закрытии запорные ручки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности.

Кулачковый замок

Кулачковый замок представляет собой замок поворотного типа, который можно найти на различных типах окон. При закрытии кулачковые замки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности. Lift Lock — это современная альтернатива традиционной системе кулачкового запирания для двустворчатых и одностворчатых окон.

Хранитель

Хранитель — это неподвижная половина кулачкового замка.

Мунтин Барс

Вплоть до середины 19 века большие стеклянные панели были хрупкими и дорогими в изготовлении, поэтому стержни обвязки соединялись вместе, чтобы создавать большие стеклянные поверхности из отдельных меньших оконных стекол. Когда важна историческая точность, окна по-прежнему могут быть сделаны с решетчатыми решетками или иногда называются аутентичными разделенными облегченными (ADL) (не показано).

Бары Lite с имитацией разделения

Поскольку большие оконные стекла теперь прочнее, дешевле в производстве и более энергоэффективны, стержни для оцинковки в значительной степени были заменены стержнями Simulated Divided Lite (SDL), которые опираются на поверхность стекла.

Распорки

Распорные планки можно установить между двумя кусками стекла в том же месте, что и смоделированные разделенные световые панели. Распорки помогают воспроизвести внешний вид настоящего разделенного облегченного материала.

Решетки

Решетки представляют собой стержни, создающие эффект разделенных стекол, но съемные для легкой очистки стекла. Также доступны решетки между стеклом (GBG). Как следует из названия, GBG представляют собой декоративные планки, постоянно устанавливаемые между стеклянными панелями для легкой очистки и минимального обслуживания (не показаны).

Корпус

Наличники окон и дверей предназначены для скрытия зазоров между оконной или дверной рамой и поверхностью внутренней стены. Устанавливается на облицовку косяка и на чистую поверхность стены. Корпус обычно устанавливается плотником на месте.

Корпус кирпичной формы

Корпус кирпичной формы или кирпичная лепнина — это внешняя отделка, предназначенная для маскировки зазора между оконной или дверной рамой и внешней поверхностью стены. Форма для кирпича толще, чем большинство профилей внутренней отделки кожуха, и обеспечивает буфер между окном/дверью и кирпичом или другой облицовкой, окружающей их. Кирпичная лепнина часто, но не всегда, устанавливается на заводе (не показано).

Экраны

Экраны представляют собой прозрачную плотно сплетенную сетку, чаще всего из металла или стекловолокна. Экраны блокируют насекомых и мусор, такие как летающие семена и падающие листья, но при этом пропускают свет и воздух в дом. Некоторые экраны установлены в узкую рамку, которую можно снять для очистки.

Устройство контроля открытия окна

Устройство контроля открытия окна (WOCD) предназначены для предотвращения травм при падении детей младшего возраста, не позволяя им открыть окно достаточно широко, чтобы вылезти наружу. WOCD могут быть требованием строительных норм и правил* для окон, расположенных вблизи внутреннего этажа и высоко над внешним уровнем. Чтобы соответствовать этим требованиям, WOCD должны:

• Ограничить чистое отверстие до 4 дюймов или менее
• Иметь возможность отключиться, чтобы сохранить существующие возможности выхода
• Требуются два независимых действия для отключения
• Автоматический сброс при закрытии окна после выпуска
• Устанавливается на заводе и интегрируется в оконную конструкцию

*Строительные нормы различаются в зависимости от региона. Обратитесь к местному строительному чиновнику, чтобы узнать точные требования правил в вашем регионе.

Ограничитель створки

Ограничитель створки — это дополнительное устройство, которое можно настроить для ограничения расстояния, на которое будет открываться оконная створка, но эти устройства не предназначены для удовлетворения требований кодекса, в отличие от устройств управления открыванием окна (не показаны).

Тройное стекло

Многие окна могут быть построены с тремя стеклами вместо двух. Как и в стандартном двойном остеклении, пространство между стеклами изолировано аргоном, а на стеклянные поверхности можно наносить различные покрытия Low E для достижения различных требований к производительности. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения по снижению шума.

Стеклянная прокладка

Отдельные стекла разделены стеклянными прокладками. Эти распорки также предотвращают утечку газовой изоляции.

Остановить формование

Глухой упор, разделительный упор и упор створки — это распространенные типы упорных молдингов, которые можно найти на окне. Функция большинства упорных молдингов состоит в том, чтобы удерживать створки в безопасности и выравнивать их в оконной раме.

Обшивка

Для продуктов Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам. Облицовка окон и дверей сочетает в себе неприхотливость и долговечность отделки алюминия со стабильностью и изоляционными свойствами дерева.

Штапик остекления

Полоски из профилированного дерева, винила или алюминия, используемые для удержания стекла внутри створки, называются штапиком. Штапик на внутренней стороне створки часто называют заклейкой. Штапик Ogee и Ovolo предлагает более традиционный профиль, а квадратные штапики доступны для чистого, более современного вида (показан Ogee).

Защита от атмосферных воздействий

Герметизирующая прокладка помогает герметизировать зазоры между различными компонентами оконной створки и рамы. В прошлом защитная изоляция могла изготавливаться из ковкого металла, такого как латунь, но современная защитная изоляция обычно изготавливается из упругого и гибкого материала, такого как силикон, резина, винил или пена.

Стойка

Когда два или более окон соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показан).

Капельница для окна

Капельница, также называемая головным фартуком, представляет собой сформированный металлический или виниловый фартук, который устанавливается в верхней части окон и дверей. Капельница предназначена для отвода воды из окна или двери и предотвращения ее проникновения в дом.

Плавник для гвоздей

Ребра гвоздя, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные по периметру окна. Цель прибивания ребер – прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.

Грубое отверстие

Отверстие в стене, в котором установлено окно или дверь, называется черновым проемом (РО). Окна сделаны немного меньше, чем грубые проемы, чтобы оставить место для незначительных корректировок и обеспечить пространство для изоляции по периметру окна и обрамления стены, которая его окружает.

Эксплуатация

Буквы OX или XO обозначают работу оконных блоков, если смотреть с внешней стороны здания и смотреть внутрь. Буква O означает стационарное, а буква X означает работающее.

Передача/качание

Направление, которое открывается створчатым окном, называется направлением. Створчатые окна имеют маркировку FCL (от бордюра слева) или FCR (от бордюра справа).
