назначение негорючего рукава для электропроводки, выбор и установка

Во время прокладки новой электропроводки или ремонта старой специалисты рекомендуют помещать её в защитную оболочку. Для проводов и кабеля пластиковую гофру используют чаще других материалов. Это шланг с круглым сечением и ребристой поверхностью, которая и повышает гибкость трубы. Её изготавливают из разных материалов, что влияет на характеристику гофры.

• Предназначение и виды
• Подходящий материал
• Выбор гофры
• Установка труб

Предназначение и виды

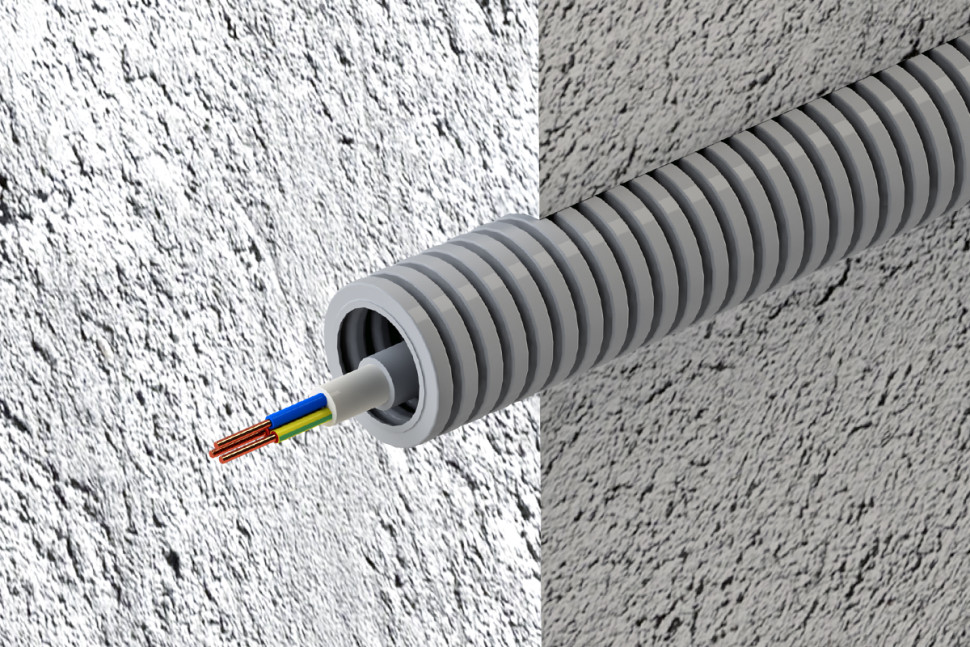

Гофрорукав используют для покрытия кабелей из соображений пожарной безопасности и для защиты проводки от механических повреждений. Деревянные или каркасные стены легко воспламеняются, как и ПВХ или вагонка, которыми их отделывают. В этом случае приобретают негорючую гофру для кабеля. Она защитит электрическую проводку от возгорания даже при возникновении пожаров.

Гипсокартоном часто покрывают стены, так как материал позволяет без трудностей установить шкафы, полки, повесить картины.

Провода помещают в трубы для того, чтобы они не повредились во время сверления стен. Если кабель залегает под полом, то он может деформироваться во время стяжки или при заливке бетоном. Проводку, защищённую гофрой, легко извлечь и заменить в случае повреждений.

От воздействия ультрафиолета и влаги труба защитит кабели при наружной прокладке. Если проводка будет располагаться в открытом пространстве, то необходимо выбирать гофру, устойчивую к перепадам температуры. Армированный материал пригодится в том случае, если кабель будет находиться в подвешенном состоянии. Подземная прокладка требует более жёсткой водонепроницаемой оболочки.

Гофрированную трубу для кабеля делят на виды по степени прочности:

• лёгкая;
• средняя;
• тяжёлая;
• армированная.

Лёгкий материал наиболее гибкий, его тонкие стенки подходят для защиты проводки под стенами и потолками. Он практически не выдерживает механической нагрузки. Немного толще будет средняя гофротруба, она пригодится для прокладки в стенах и стяжке. У тяжёлого типа незначительная гибкость, толщина стенок высокая. Его используют в стяжках и под землёй, на местах поворотов добавляют муфты или уголки.

Трубы хорошо защищают провода от влаги, грязи и пыли. Армированные рукава изготавливают из скрученной металлической проволоки и пластика. Это самый прочный вариант, который укладывают в грунт или подвешивают.

Различают также трубы со стяжками и без них. К концу троса привязывают провод, тянут за его другую сторону, размещая кабель внутри гофры. Без протяжки сложно поместить провод внутри рукава. Использовать лучше двухслойную трубу, у которой внутренняя поверхность гладкая, а внешняя ребристая. Это дорогой материал, но в него легко протянуть проводку.

Подходящий материал

Гофротрубу для кабеля изготавливают из разных материалов. Есть несколько типов оболочки, выбирают их в зависимости от условий использования.

Наиболее известные рукава:

• полипропиленовые;
• поливинилхлоридные;
• полиэтиленовые;
• стальные.

ППР гофра для проводов обычно имеет синий цвет, не возгорается и не тлеет, обладает высокой устойчивостью к воде. Используют её для открытой прокладки и в помещениях с повышенным уровнем влажности. Изделие из ПВХ серого оттенка, прокладывается только в сухих комнатах, так как не препятствует протеканиям. Оранжевые или чёрные полиэтиленовые трубы устойчивы к воде и химическим веществам.

Наиболее прочные — металлические рукава, они не поддаются воздействию влаги, огня, перепадам температуры.

Выбор гофры

Диаметр рукава колеблется от 15 до 65 мм, но параметров всего два — внешний и внутренний. Если будет осуществляться групповая прокладка, то в трубе должна оставаться свободной половина пространства. Провода могут нагреться и расшириться. Выбор диаметра зависит от участка применения:

• 15 мм — осветительные приборы;
• 2 см — розетки и выключатели;
• 25 мм — для щитков и распределительных коробок;
• 30 мм — соединение электрощитков;
• 4 см — проход через несколько этажей;
• 25−30 мм — слаботочные кабели телефонной линии и интернета.

Диаметр оболочки зависит от количества и сечения кабелей. Соответствия указаны в стандартной таблице, которую легко можно найти в сети. Нельзя брать трубы меньших размеров, но больших разрешается.

Установка труб

При открытой установке нужно использовать специальные клипсы, которыми крепят гофру. Их присоединяют к стенам на одинаковом расстоянии с помощью саморезов. Затем в клипсы заводят трубу и крепко прижимают. Также можно закрепить рукав стяжками из пластика или жестяными полосками с гвоздями.

При прокладке учитывают некоторые особенности работы:

• максимальная длина не должна превышать 25 метров, при этом поворотов может быть не более четырёх;
• расстояние между изгибами должно достигать 4 м, в противном случае нужно монтировать распределительные коробки;
• поворот располагается под прямым углом с большим радиусом;
• если рядом прокладывается несколько трасс кабелей, то между ними нужно оставлять 20 см зазора.

В помещении гофру крепят между распределителями, от них ведут к выключателям, светильникам и другим участкам. Один кабель просто заложить в оболочку, несколько проводов скрепляют изоляционной лентой или строительным скотчем. В квартире необходимо сначала установить гофрированную трубу, затем протянуть провода. На продолжительных участках все делают наоборот — прокладывают кабеля, а потом крепят рукав.

Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

• Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
• Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
• На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

• Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
• Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
• Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

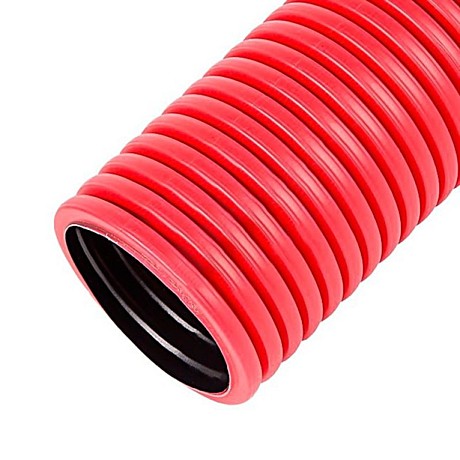

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.

От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

• термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
• повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
• серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном

или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах». Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

Узнайте больше:

• Как сделать скрытую проводку в деревянном доме законно и безопасно
• ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
• Безопасная электропроводка на даче: от предохранителя до УЗО
