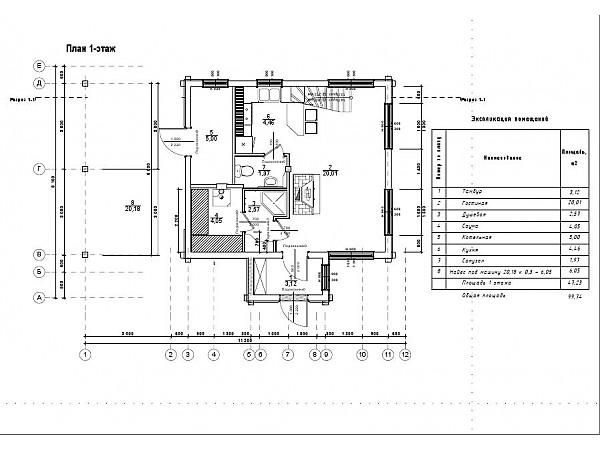

План 1 этажа: План этажа чертеж

План этажа чертеж

Вернуться на страницу «Оформление чертежей»

Чертеж плана этажа

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).

Рис.1. Понятие — план этажа.

План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.

Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).

Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок

При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.

Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.

501-2011.

При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.

Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).

Рис. 3. Четверть в дверных и оконных проемах.

На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;

– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией. Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;

г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.

Рис. 4. Последовательность оформления плана этажа.

Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).

В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

Рис. 5. Пример оформления плана чертежа.





Чертежи планов этажей зданий

Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:

• Привести их в таблице (экспликации) помещений

• Указать их непосредственно на чертежах

Во втором случае номера помещений нужно поставить в кружках.

Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.



План первого типового этажа









Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.

Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене. Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь.

Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3. Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.



Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.

План второго типового этажа



Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.

На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:

• Размеры всех комнат

• Площади всех комнат (подчеркнутые числа)

• Жилая и полезная площадь квартиры (обозначены с помощью дроби)

• Марки дверных блоков ( ДК, Д2, Д3, Д4 )

• Марки балконных дверных блоков ( БДУ1п )

• Перегородки ( ПГ6, ПГС21 )

• Фрамуги ( Ф4 )

Перегородка, расположенная между двумя соседними квартирами по оси

4 является составной. Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.

Секции типового этажа жилого дома



Узлы деревянных коробок





Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи.

На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов 1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.

Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта. В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.

Ведомость отделки помещений



При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки КЖ (конструкции железобетонные).

Часть плана заготовительного цеха

На плане производственного здания, выполненном в масштабе

1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями. Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность 10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.

В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке 6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.

Чертеж плана производственного здания



В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.







План — этаж — Большая Энциклопедия Нефти и Газа, статья, страница 1

План — этаж

Cтраница 1

План этажа ( план 1-го этажа, план 2-го этажа) — соответствует понятию горизонтальный разрез, плоскости которого, как правило, проходят на уровне оконных и дверных проемов.  [1]

Планом этажа называют горизонтальный разрез здания, по которому судят о форме и размерах здания, расположений комнат, дверных и оконных проемов, толщине стен и перегородок, размещении лестниц, санитарно-бытового и технологического оборудования.  [2]

Планом этажа здания называют разрез здания горизонтальной плоскостью на уровне оконных и дверных проемов, несколько выше подоконника.  [3]

Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.  [4]

Если планы различных этажей здания отличаются от типового только устройством отдельных участков стен, то по периметру плана типового этажа вычерчивают планы ( ленточки) этих участков. Например, на рис. 347 показаны план типового этажа и ленточка стены 1-го этажа по оси А.  [6]

Если планы этажей многоэтажного здания симметричны, но план одного этажа отличается от плана другого, допускается объединять их по половинам. Такой чертеж можно рассматривать как горизонтальный ступенчатый разрез, образованный двумя секущими плоскостями, из которых одна расположена выше подоконников одного этажа, вторая — выше подоконников другого. Совмещенные планы разделяются штрих-пунктирной линией.  [7]

Окно плана этажей наиболее важное и всегда открывается первым по умолчанию при загрузке существующего файла или при создании файла нового проекта. Вы можете создать любое число этажей и легко переключаться между ними в окне плана.  [8]

Выполнение плана этажа ( рис. 4) начинают с нанесения сетки разбивочных осей стен и колонн, откладывая по ним толщину стен и колонн, вычерчивая план этажа тонкими линиями.  [9]

Выполнение плана этажа ( рис. 4) начинают с нанесения сетки раз-бивочных осей стен и колонн, откладывая по ним толщину стен и колонн, вычерчивая план этажа тонкими линиями.  [10]

Кроме планов этажей, в состав проекта входят планы балок, стропил, фундаментов. На плане балок чердачного или междуэтажного перекрытия ( рис. 356) изображаются не только балки и прогоны или плиты, но стены 356 и колонны. Проемы предыдущего этажа, если это необходимо, могут быть показаны штриховыми линиями. План балок — это горизонтальный разрез, образованный секущей плоскостью, расположенной в уровне верхней грани балок. Настил, пол и все, что расположено выше и ниже балок, не показывают на чертеже.  [11]

По плану этажей судят о размерах и расположении помещений, дверей, окон, толщине стен и других конструктивных элементах.  [12]

На планах этажей, чердака и подвала горячие и обратные стояки системы отопления должны быть пронумерованы, а на аксонометрической схеме кроме стояков нумеруются и все расчетные участки циркуляционных колец — участки труб, в которых протекает неизменное количество воды.  [13]

На планах этажей показывают отопительные приборы ( для радиаторов — количество секций; для ребристых труб и регистров — длины и количество труб; для отопительных агрегатов — их тип и номер) и стояки трубопроводов с указанием их номеров.  [14]

На планах этажей изображают водопроводные стояки с нумерацией по каждой системе в отдельности, разводящие магистрали водоснабжения, пожарные краны, вентили и прочую арматуру.  [15]
