Лайфхак по профилям для межкомнатных перегородок

При планировке квартиры и разграничении её на комнаты с помощью гипсокартонных перегородок мы часто слышали предложения архитекторов и прорабов использовать профили шириной 75 и 100 мм. На наш вопрос “почему не 50 мм?” мы получали ответ, что так перегородка будет более устойчивой. В этом ответе есть логика, если перегородка действительно будет подвергаться серьезным статическим или динамическим нагрузкам, как, например, в нашем видео с краш-тестом (тогда мы специально взяли профиль 75 мм шириной, т.к. знали, что нашей перегородке изрядно достанется). В этом ответе также есть логика, если используется дешевый профиль из тонкостенной стали. Вот на этом месте мы бы остановились по-подробнее.

На рынке Украины существует масса производителей профилей для гипсокартонных перегородок. Поскольку для большинства клиентов это просто какие-то железяки для ремонта, то основным критерием выбора является цена. А поскольку основным фактором, влияющим на себестоимость данной продукции, является сталь, из которых эти профили и производятся, то каждый производитель старается изловчиться, чтобы сделать профиль с наименьшим расходом этой самой стали.

Отсюда и появились профили с толщиной стенок 0,35, 0,4, 0,45 и 0,5 мм и чем тоньше стенка профиля, тем дешевле сам профиль. Поэтому чтобы предусмотреть возможные проблемы с устойчивостью конструкции архитекторы и прорабы закладывают бОльшую ширину перегородки т.к. не знают, какой профиль установит их клиент у себя в квартире. Тут работает принцип «чем шире, тем от греха по-дальше».

Особняком от всех производителей стоит именитая немецкая компания Knauf, толщина профилей которых неизменна с течением десятилетий и составляет 0,6 мм. Кроме указанной толщины профили Knauf имеют специальную геометрию, которая также работает на повышение их устойчивости к нагрузкам. Еще одна особенность — это качество цинкования стали, из которой производятся профили: Knauf покрывает её слоем цинка в 2-2,5 раза превышающий толщину оцинковки профилей других производителей. Это позволяет использовать профили Knauf не только для сухого строительства внутри помещений, но и для монтажа наружных фасадных систем.

Не смотря на то, что Knauf имеет немецкие корни, данная компания имеет 2 завода в Украине, что обеспечивает постоянное наличие профилей на складах в любом количестве и оптимизирует логистику. Данные профили тестировались в лабораториях педантичными немецкими инженерами, а результаты интересующих нас тестов отображены на рисунке ниже.

Итак, по результатам тестов мы видим, что если использовать профиль шириной 50 мм, то осуществляя монтаж перегородки на стандартных листах гипсокартона мы сможем построить перегородку высотой до 4 м. А если использовать более технологичный огне- и влагостойкий гипсокартон Knauf Titan (он же Diamant), то мы можем покорить вершину в 4,75 м на этой же ширине профиля. Поскольку высота большинства квартир составляет 2,5-3 м, то профиля Knauf шириной в 50 мм вполне хватает, чтобы построить устойчивую межкомнатную перегородку. Здесь стоит отметить, что в данном примере используется двойная заплитовка гипсокартоном. Это важный аспект, который стоит учитывать при планировании и проектировании вашего жилья, как и то, что ни один другой альтернативный производитель профилей или гипсокартона не удосужился протестировать свои конструкции на прочность и не выпустил свои альбомы чертежей, как это сделали Knauf.

Теперь немного математики. Стоимость 3-метрового стоечного профиля CW-75 у разных альтернативных производителей колеблется от 2 до 3 долларов США в зависимости от толщины стенки профиля. Стоимость 3-метрового профиля Knauf CW-50 с толщиной стенки 0,6 мм в среднем составляет около 3 долларов США. Если следовать совету строителей возводить межкомнатную перегородку на профилях шириной 75 мм, то увеличение ширины профиля с 50 до 75 мм дает вам потерю полезной площади вашей квартиры в 0,025 м2 на каждом погонном метре такой перегородки. При стоимости жилья в 500 долларов США за м2 это выливается в 12,5 долларов чистых потерь на каждом погонном метре таких перегородок, а при использовании профилей толщиной в 100 мм эта сумма удваивается. При этом никто не знает, какие нагрузки способны вынести конструкции перегородок на основе профилей этих альтернативных производителей шириной 75 или 100 мм с той или иной толщиной стенки профиля. В то же время инженеры Knauf совершенно точно заявляют, что их профили CW-50 на обычном стеновом гипсокартоне дадут достаточную устойчивость до высоты в 4 м.

Подведем итог наших вычислений: если использовать гипсокартонный профиль Knauf и верить немецкому менталитету, то можно быть уверенным, что ваша межкомнатная перегородка прослужит вам до следующего капитального ремонта, а сэкономленную жилую площадь вы сможете использовать более разумно, чем попросту потерять её в толщине стен вашей квартиры.

Компания Stalker заботится о целесообразности ваших инвестиций при возведении гипсокартонных конструкций в вашей недвижимости и готова оптимизировать их в зависимости от поставленных задач. Мы с радостью уделим вам внимание за чашкой ароматного кофе у нас в офисе и поделимся новинками из мира сухого строительства.

Как сделать межкомнатную перегородку из гипсокартона своими руками для зонирования комнаты — пошаговая инструкция

Конечно же, каждый стремится сделать свое жилье максимально комфортным и уютным, с непревзойденным интерьером и стильным дизайном.

Однако, стандартно большинство квартир и домов обладают довольно простой и похожей планировкой, а у многих для воплощения своих идей по ремонту в распоряжении всего одна комната.

Перегородки из гипсокартона – это наиболее простое и доступное решение в таких ситуациях.

С помощью перегородки из гипсокартона можно с легкостью провести зонирование даже в однокомнатной квартире. Кроме того, такие перегородки являются отличным решением при перепланировке жилья. При этом процесс их монтажа абсолютно простой и понятный каждому. Для этого необходимо лишь знать, как сделать перегородку из гипсокартона, а именно этапы выполнения и особенности процесса.

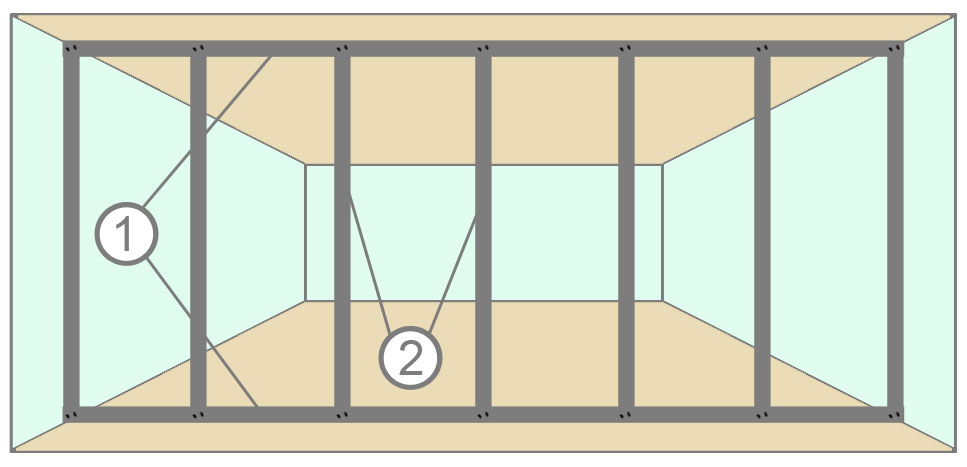

Конструкция перегородки из гипсокартона

Вне зависимости от того, какие необходимы размеры, расположение и дизайн, все перегородки, изготавливаемые из гипсокартона, отличаются стандартным строением. Основой такой конструкции является каркас, который, как правило, делается из металлопрофиля или бруса. Конечно, наиболее распространенной является конструкция, выполненная на основе каркаса из металлического профиля. Это обуславливается большей прочностью, легкостью и надежностью.

Устройство перегородок из гипсокартона предполагает использование в процессе возведения конструкции утеплителя. Для увеличения звукоизоляционных и теплоизоляционных показателей, внутри каркас следует заполнить утеплителем. Сложностей с выбором теплоизоляционных материалов не должно возникнуть, так как на сегодняшний день можно найти абсолютно любой материал в зависимости от необходимой стоимости и вида. Чаще всего при создании конструкции из гипсокартона для ее утепления используется минеральная вата.

Межкомнатные перегородки из гипсокартона являются надежными и невредными для здоровья, так как гипсокартон относится к экологически чистым материалам. Заполненный теплоизоляционным материалом каркас обшивается сверху листами гипсокартона, который может быть влагостойким, огнеупорным или волокнистым. Важный момент: необходимо помнить, что при выполнении перегородки из гипсокартона прочность ее прочность зависит от количества слоев материала.

Материалы и инструменты

При возведении перегородки своими руками важно знать, какой профиль использовать для перегородок из гипсокартона и какие для этого еще понадобятся подручные материалы и инструменты.

Из материалов потребуется:

Металлический оцинкованный профиль для строительства каркаса. Для этого понадобится два вида профиля – направляющий и стоечный. Направляющий профиль (ПН) будет закрепляться к основанию пола и потолка. Стоечный профиль (ПС) будет крепиться к направляющему профилю, и он же обеспечит конструкции жесткость. В зависимости от размера ширины профиль может быть 50, 65, 75 и 100 миллиметров. От этого параметра будет зависеть, какой перегородка будет в толщину;
Материал для изоляции. В качестве теплоизоляционного материала практически всегда используется минеральная вата, так как она обладает высокими показателями тепловой и звуковой изоляции;

Листы гипсокартона. Этот материал является основным, так как им обшивается весь каркас. Гипсокартон может быть разного размера. Так, например, существуют листы, этого материла толщиной в 9 мм, а существуют и с толщиной в 20 мм. Помимо этого, гипсокартон может быть разного вида: влагоустойчивый, огнеупорный, волокнистый или даже сочетать в себе все эти качества. При выборе материала следует учитывать то, в какой среде будет находиться перегородка, и если она будет сделана, например, в ванной комнате, где постоянно присутствует влага, то рациональнее будет использовать влагоустойчивый гипсокартон.

Помимо материалов для установки перегородки также необходимо иметь при себе набор следующих инструментов:

лестница. Установка конструкции из гипсокартона предполагает работы на высоте, поэтому без лестницы в таком деле не обойтись;
для того чтобы сделать разметку месторасположения перегородки будет необходима рулетка, карандаш, строительный уровень, отвес и отбивочный шнур;
для того чтобы проделать отверстия под дюбели, чтобы закрепить направляющий профиль также понадобиться перфоратор;
шуруповерт и дрель. Эти инструменты будут необходимы для того, чтобы скрепить все детали каркаса и отделать его гипсокартоном;
специальные ножницы, режущие металл. Они необходимы для разрезания профиля;
саморезы для металла (размером 10-20 миллиметров), саморезы для гипсокартона (размером 20-25 миллиметров), дюбеля. Все эти скрепляющие элементы необходимы для того, чтобы прикрепить профиль к основаниям пола и потолка;
нож для разрезания листов гипсокартона.

Перегородки из гипсокартона своими руками пошаговая инструкция

После тогокак были подготовлены все инструменты и материалы, можно приступить непосредственно к монтажу самой перегородки. Данный процесс выполняется в несколько этапов:

Выполнение разметки. С помощью красящего шнура на полу нужно сделать провести линию. Далее, эту линию нужно переместить и на потолок, и на стены. Это можно легко сделать с помощью уровня. Следует учитывать, что эта линия будет выступать своеобразным ориентиром, по которому далее будет выравниваться направляющий профиль. В том случае, если планируется выполнение перегородки с дверным проемом, то следует делать разметку соответствующим образом;
Установка каркаса. Согласно начертанной линии необходимо прикрепить профиль к полу и потолку. Для этого дюбеля следует устанавливать с дистанцией 50 сантиметров. Далее, следует закрепить стоечный профиль, который сначала прикрепляется с краев, а затем в месте будущего проема межкомнатной двери, если таковой планируется. При этом необходимо следить, чтобы все линии получались строго вертикальными. В этом поможет уровень. Далее, следует установить стоечный профиль по длине каркаса. При этом нужно выдерживать дистанцию между стойками в 60 сантиметров. Чтобы соединить все детали понадобятся специальные саморезы по металлу;
Обшивка гипсокартоном. После того как весь каркас был смонтирован между собой, необходимо обшить его листами гипсокартона. Благодаря тому, что на боковой поверхности листов есть скошенная кромка, можно легко замаскировать швы стыков. Первый ряд материала следует закрепить к стене плотную, при этом кромку предварительно нужно срезать с помощью специального ножа примерно на 50 миллиметров в ширину. Гипсокартон следует крепить непосредственно к профилю с помощью саморезов, при этом оставляя расстояние между ними примерно 200-250 миллиметров. Шляпки саморезов нужно вкручивать в гипсокартона на глубину в один миллиметр. После того как полностью была обшита одна сторона каркаса, внутри следует сделать опоры для полок или светильников, а также провести все необходимые коммуникации, если таковые предусматривались. Далее, нужно поместить внутрь каркаса теплоизоляционный материал. Важный момент: при укладке утеплителя внутрь каркаса перегородки необходимо следить, чтобы он лежал ровно, и не было зазоров. После этого можно приступить к обшивке остальных частей перегородки и перейти к отделке;
Внешняя отделка перегородки из гипсокартона. После того как все части конструкции были обшиты гипсокартоном, необходимо убрать все неровности и спрятать швы. Все стыки, образовавшиеся между материалом, следует проклеить с помощью монтажной сетки, а также выровнять всю поверхность шпаклевкой. Далее, всю поверхность перегородки и в местах, где были монтированы саморезы, следует покрыть финишной шпаклевкой. И завершающим этапом отделки является затирка поверхности с помощью мелкой наждачной бумаги.

После выполнения всех указанных этапов работ перегородка из гипсокартона для зонирования комнаты полностью готова. Теперь, ее осталось только покрасить или оклеить обоями.

Нюансы при строительстве перегородки из гипсокартона

Во время закрепления направляющего профиля необходимо помнить, что выполняя это действие, между профилем и поверхностью, следует прокладывать герметик или специальную ленту. Стоечный профиль, прикрепляющийся к стенам, служит опорой для проема двери, а поэтому его необходимо усилить. Сделать это можно используя деревянный брус таких же размеров. В местах, где происходит соприкосновение стен и каркаса необходимо также обеспечить уплотнительным материалом.

Устанавливая своими руками перегородку из гипсокартона необходимо не забывать, что между поверхностью пола и потолка, а также самим материалом, следует оставлять небольшое расстояние примерно в 10 миллиметров. Этот зазор необходим для того, чтобы гипсокартона мог свободно расшириться при изменении температурных условий или уровня влажности.

Перегородка из гипсокартона своими руками видео

Загрузка…

Межкомнатные перегородки из гипсокартона своими руками видео

Желательно купить такой материал с антисептическими свойствами. Штукатурные смеси бывают трех видов, для простейшей чистовой отделки под покраску или обои, можно приобрести финишную или универсальную смесь. Количество рассчитывается от площади простенка. Расход шпаклевки указан на упаковке. Исчисляют его в массе материала на 1 мм слоя. Когда все материалы в наличии, приступают к сборке межкомнатных перегородок.

Перед тем как начать делать межкомнатную перегородку из гипсокартона нужно подготовить место. Крепление направляющих профилей осуществляется к плитам перекрытия, а значит нужно удалить половое покрытие и отделочные материалы с потолка. После разметки начинают изготовление основания с установки направляющих профилей UW.

Перегородка из гипсокартона своими руками

Для этого на несущих поверхностях сверлят отверстия под дюбели гвозди с шагом в 30—40 см. Профиль укладывают и вставляют дюбели. Забивают крепежные шурупы. Чтобы конструкция свободно выдержала крепления дверей, в него закладывают деревянный брус соответствующего размера.

После этого строим каркас, устанавливая стойки. Стоечный профиль соединяют с направляющими рейками пресс шайбами. Количество стоек размещают с расчетом 3—4 штуки на один ГКЛ. Со стоечного профиля для стен CD или из того же CW устанавливаем поперечные перемычки, которые крепят к стойкам. С поперечных реек для этого нужно срезать полки. Важно помнить о том, что если на перегородку запланировано навешивать полки или бытовую технику, в установленный каркас нужно заложить деревянные бруски толщина минимум 50 мм , и начертить схему их расположения.

Но если этот момент упущен, потребуется приобретение специальных видов дюбелей. А также нужно сделать разводку проводки под бытовые приборы и освещение. Когда устройство каркаса готово, приступают к его обшивке. Посмотрите видео урок по монтажу перегородки из гипсокартона.

Монтаж гипсокартона на каркас межкомнатной перегородки осуществляется с зазором от пола и потолка на 10 и 5 мм соответственно. Установить листы нужно стоймя. По длине материала может не хватить, поэтому потом добавляют маленькие куски, чередуя их расположение вверху и внизу. Шаг между саморезами должен составлять не более 25—30 см.

Межкомнатная стена из гипсокартона: 6 уроков строительства

При ввинчивании крепежей, шляпки слегка притапливают в поверхность осторожно, не повреждая слой картона. Вкручивать саморезы начинают справа налево или наоборот, ни в коем случае не с изначальной фиксации углов. Когда построена одна сторона перегородки, делают закладки с шумоизоляцией, после чего приступают к обшивке противоположной поверхности.

Преимущество гипсокартона состоит в том, что после создания конструкции, возможно сразу приступить к её отделке. Начинают работу с заделки стыков и точек крепления.

Стыки оклеивают серпянкой и прошпаклевывают готовой смесью. Точки крепления замазывают гипсовой штукатуркой. Перед шпаклевкой стены обрабатывают грунтовкой и дают ей подсохнуть в течение 30 минут. Шпаклевку поверхностей перегородки проводят универсальной или финишной шпаклевкой, слоем в 1 мм. Для этого используют шпатели или прямую кельму. Гипсовая смесь будет сохнуть несколько дней, после чего ее затирают и делают окончательный дизайн помещения.

К сожалению, сегодня далеко не каждый может позволить себе приобретение просторного жилья, но большинство из нас всё же стремится создать максимальный уют и комфорт в том, что имеет. Найдётся ли выход из ситуации, когда количества комнат в квартире не хватает для полного удовлетворения потребностей всех членов семьи? Как быть в случае, если одно помещение приходится использовать как гостиную, кабинет и спальню?

Преимущество таких перегородок в скорости их возведения, легкости и прочности конструкции. Можно быстро построить красивые, идеально ровные стены. Простой алгоритм работ дает возможность выполнить все самостоятельно, не прибегая к посторонней помощи. Notify me of followup comments via e-mail. Полное содержание материала 1 Межкомнатные перегородки в современном планировании жилья 2 Материалы и инструменты для гипсокартонных перегородок 2.

Читайте также. Вам так же может быть интересно.

Межкомнатная перегородка из гипсокартона с дверью установка монтаж перегородки своими руками видео

Какой вид гипсокартона лучше выбрать для перегородки. Плюсы и минусы использования листов ГКЛ для. Как сделать гипсокартонную перегородку в офисе. Пошаговая инструкция монтажа и отделки конструкции с подробными. Стандартные размеры такие: ширина всегда 1,2 м, высота бывает 2,5 и 3 метра.

Толщина ГКЛ:. Часто говорят, что 9 мм листы — потолочные. Но у производителей таких рекомендаций нет. Любой из заводов-изготовителей позиционирует тонкие листы, как те, что используются для отделки изогнутых поверхностей. По длинным краям листа сделаны скосы. Ее разворачивают внутрь помещения. Лист гипсокартона: составляющие и их название.

Установка каркаса

Если необходимо стыковать листы по высоте, располагайте стыки так, чтобы не получалась длинная продольная линия. Говорят, что листы укладывают вразбежку или со сдвигом. При этом желательно, чтобы смещение было не менее см. Длинные стыки — самые вероятные места появления трещин. Если стена обшивается двумя слоями гипсоартона, то сдвигаются еще и вертикальные швы. Лист, находящийся сверху, должен быть установлен так, чтобы стык нижнего приходился на его середину сдвиг на половину ширины — 60 см.

При выборе материала для установки межкомнатных перегородок, справедливо лидируют гипсокартонные плиты. Они практически лишены конкуренции не только в ценовом диапазоне и качестве, но и в возможности их монтажа без помощи специалистов. Это универсальный материал для независимой перепланировки, однако его применение невозможно без предварительной установки деревянного или металлического профиля. Плиты гипсокартона можно комбинировать с любым шумоизоляционным наполнителем.

При установке лист прижимают к каркасу и закрепляют при помощи шуруповерта и специальных саморезов с плоскими головками. Если каркас собран из металла, берут саморезы TN25 3,5х25 мм. Длина — 25 мм, цвет — черный чаще ломаются или белый.

Для каркаса из дерева подбирают близкие по размеру с самой плоской головкой: меньше будет шпаклевки. Важно при монтаже крепеж закрутить на нужную глубину: шляпка должна быть утоплена в лист, но при этом картон не должен порваться.

Также необходимо чтобы устанавливался саморез строго перпендикулярно к плоскости листа: так меньше шансов повредить слой картона, который в этой конструкции отвечает за жесткость. О том, как можно упростить работу и сделать так, чтобы саморез уходил на нужную глубину, смотрите видео. При сборке каркаса на сплошной стене расстояние между стойками должно быть не менее 60 см. Тогда получается, что каждый лист крепится к трем вертикальным профилям: два по краям и один в середине.

При этом край листа приходится на середину профиля. Два листа стыкуются точно посередине профиля. Отступив от края мм, вкручивают саморезы.

Как сделать перегородку из гипсокартона своими руками

Здесь будет дана пошаговая инструкция с подробными фото и видео, как можно сделать и установить перегородку из гипсокартона своими руками, начиная с самого начала работ по ее монтажу.

Итак перед нами план — чертеж перегородок из гипсокартона. Это немного усложненный план, но я думаю что вы разберетесь, если нет, то оставляйте комментарии, будем разбираться вместе, как правильно устанавливать перегородки из гипсокартона.

Вернуться к оглавлению

Полное содержание материала

Чертежи установки перегородок из гипсокартона

Чертеж-план установки перегородки из гипсокартона

на плане показана основная перегородка

Для начала мы прокинули направляющие основной перегородки, почему эту перегородку мы назвали основной, потому что к ней будут крепится все остальные перегородки указанные на чертеже.

Первым делом мы подмели поверхность пола, отметили от верхней стены 3 метра полтора сантиметра с левой и правой стороны, потом мы взяли отбивочную шнурку и от стены до стены отбили линию.

Здесь мы отмерили 3 метра от несущих стен

И здесь возникает два вопроса: где отбивать линию, если перегородка имеет ширину 10 сантиметров и почему мы отмеряли не 3 метра, а 3 метра и полтора сантиметра ?
Теперь мы разберем один момент, ширина перегородки составляет 10 сантиметров, а ширина профиля (ширина основной полки) составляет 7.5 сантиметров, толщина одного листа гипсокартона 1.25 сантиметров, тоесть в сумме два листа и профиль дают 10 сантиметров.
Мы же отмеряли от стены не тот размер, что на чертеже указан, а на полтора сантиметра больше, потому что мы будем по этой линии выставлять направляющую.
Разница между 1.25 и 1.5 всего лишь 2 с половиной миллиметра поэтому ничего страшного нет, если наш размер будет от чертежного отличаться на эту разницу.
Затем мы расчертили на полу места, где у нас будут дверные проемы и углы перегородок.

Разметка проемов и углов перегородки

Здесь надо учесть тот факт что дверные проемы отмечаем как положено по чертежу, а углы на полтора сантиметра меньше. Если посмотреть на чертеж.

Это расстояние у нас получилось равным 160 сантиметров

То от правой стенки до угла перегородки получается 1 метр 60 сантиметров, мы же должны поставить метку на 1 метре 58 с половиной сантиметров.
После того как мы отбили шнуркой линию и разметили дверные проемы и углы.

Вернуться к оглавлению

Выставление направляющих для установки перегородки

Принимаемся за выставление направляющих. Но перед выставлением надо обязательно основную полку проклеить вибролентой.

Делаем виброленту

Выставляем направляющие по отметкам и прибиваем дюбелями к полу, если пластмаски не лезут добиваем их молотком, еще один момент — дюбеля могут как забиваться так и закручиваться.

Выставляем направляющие для установки перегородки

Прибиваем направляющие к полу

Правило: расстояние между дюбелями должно быть 50 см. плюс и минус 5 см.

Расстояние между дюбелями 50 см.

Итак направляющие к полу прибиты, теперь выставляем направляющие на стенах.

Выставляем вертикальные направляющие на стене

Использование двухметрового строительного уровня

Направляющие выставляются с помощью двухметрового уровня.
Сначала преставляем уровень к направляющей и выводим бульку на середину. Затем переворачиваем уровень для перепроверки (об этом говорилось в ранее).

Используем для этого двухметровый уровень

Проверка правильности установки направляющей

Закрепили.
Как видно на фотографиях, у нас на полу и стенах основание твердое, а на потолке у нас были пенопластовые плиты, поэтому мы приспособились и сделали вот так.

Пластина для крепления направляющей

Нарезали пластин, и завели их за сетку, по краям свернули и семечками зажали, в итоге у нас появилась плоскость для крепления направляющей.

Использование шнурки

На следующем этапе нам надо выставить верхнюю направляющую в уровень с нижней. Это можно сделать двумя способами, первый это двухметровым уровнем, второй с помощью обыкновенной шнурки.
Мы выбрали второй вариант.
Закрепили на направляющей, прикрепленной к стене, семечку от потолка на 30-40 см.

Натягиваем шнурку

Натянули и замотали на семечку, размещенную на противоположной направляющей.

Закрепление шнурки

Затем вырезали под размер профиль, я не оговорился, именно профиль, и завели его под верхнюю и нижнюю направляющие. Верхняя направляющая уже должна быть заведена за боковую направляющую.)
В итоге получилось что верх у нас болтается, а низ стоит крепко.

Выставляем верхнюю направляющую

Верх подводим до шнурки (расстояние между шнуркой и профилем должно быть 1 миллиметр), затем крепим семечками верхнюю направляющую к пластинам.

Крепление верхней направляющей

Выставляем таким образом остальные направляющие.
Все — направляющие выставлены переходим к следующему шагу. Следующий шаг это выставление профилей.

Вернуться к оглавлению

Выставление профилей для гипсокартонной перегородки

Правило: профиля должны выставляться шагом в 60 см, и боковыми полками должны быть повернуты в противоположную сторону от той стороны с которой их начали выставлять, исключение составляют профиля стоящие в дверном проеме и на углах.

Пример установки и монтажа перегородочный профилей

Перегородочные профиля

Готовая перегородка без гипсокартона

Выставление профилей в углах и дверных проемах происходит следующим образом: выставили низ, закрепили его семечкой, выставили профиль по уровню по основной полке и закрепили верх.

Крепим на семечки низ перегородки

Крепление на семечки верха перегородки

Затем мы завяжем угол и зашьем его гипсокартоном изнутри, в итоге у нас получится маленькое помещение.

Вернуться к оглавлению

Обшивка перегородки гипсокартоном

Итак, у нас стоит каркас на основную перегородку, и мы принимаемся обшивать гипсокартоном правую часть основной перегородки.
Для начала в профиля, которые стоят под двери, необходимо вставить брус 40 на 50 мм. Это необходимо для плотника, чтобы он смог дверную коробку прикрепить саморезами к профилям, иногда они просто пенят.

Устанавливаем деревянный брус в профиле

Так как профиля дверные уже выставлены, то можно померить от стены до края профиля и отрезать лист гипсокартона размером 1 метр 20 сантиметров на размер, который был нами отмерян. Что мы и сделали.

Крепление и монтаж гипсокартона к профилям перегородки

Как правильно делать фаски

Теперь я вам расскажу про фаски.

Пример фаски

Фаска — это специальный срез края гипса, предназначенный для заполнения его шпаклевкой. В итоге получаются стыки, которые потом не трещат.
На заводском гипсокартоне есть заводские фаски по длинным сторонам (250 см).
Когда мы отрезали гипсокартон, то к стене идет край без фаски, а нам надо чтоб была фаска.
Правило: фаски должны быть на стыках между гипсокартоном и на стыке между стеной и гипсокартоном.
Мы сделали свою фаску, взяли малярным ножом и провели с низу до верху под углом 45 градусов с внешней стороны гипсокартона.
В итоге у нас получилась ручная фаска (есть специальный инструмент — фаскосниматель, но мы им не пользуемся).

Крепление гипсокартона к профилям саморезами

Подставляем гипсокартон к профилям и прикручиваем саморезами.
Правило: растояние между саморезами должно быть 25-30 см., а также в самом углу саморезы не ставить, а ставить в 4-7 см от угла.
Затем мы ставим перемычки между профилями и крепим их к гипсокартону. Перемычки можно делать как из остатков перегородочных профилей, так и из потолочных профилей. В данном случае мы поставили из перегородочных профилей.

Крепление перемычки

Теперь выше перемычки мы поставили целый лист и закрутили его тоже.

Крепление второго листа гипсокартона

Перегородка из гипсокартона

То что проход оказался закрыт, ничего страшного, потом мы вымеряли высоту двери и подрезали гипсокартон ножовкой до высоты двери с двух сторон.

Прорезаем дверной проем в гипсокартонной перегородке

Установка перемычки на основе направляющей

Затем мы отрезали гипсокартон и поставили перемычку из направляющей.

Установка перемычки над дверью

Правило: на стыке листов гипсокартона обязательно должна стоять перемычка, в перегородке она может быть как из потолочного профиля, так и из перегородочного профиля.
Оставшиеся места мы тоже зашили гипсокартоном, предварительно вырезав и подрезав листы и перемычки.

Зашиваем оставшиеся места гипсокартоном

Вот так выглядит готовая перегородка из гипсокартона

В итоге у нас получилась небольшая перегородка с дверным проемом, зашитая с одной стороны гипсокартоном.

Вернуться к оглавлению

Монтаж второй стороны перегородки

Теперь мы по краю нашей новоиспеченной перегородки выставляем либо профиль, либо направляющую, принципиальной разницы нет, мы поставили направляющую.
По низу пола размечаем нашу перегородку, сначала мы померяли от стены до направляющей которую только-что мы выставили, затем перенесли этот размер на другую сторону. На другой стороне мы поставили направляющие, сначала на полу, потом на противоположной стене, а затем сверху.

Направляющий профиль

Вид верхней направляющей

Затем выставили профиля от стены шагом 60 см.

Установка и монтаж профиля

И начали зашивать гипсокартоном.

начало обшивки профиля гипсокартоном

Правило: стыки должны идти в разброс, не должно быть перекрестных стыков на стенах и потолках.
Тоесть если первый целый лист перегородки стоял на земле, то следующий необходимо прижимать и потолку.

Правильный стык между собой листов гипсокартона

На фото показано, как должен выглядеть правильный стык.

Неправильный стык гипсокартона

А вот на этой фотографии вы видите неправильный стык, так делать не нужно.

Проводка электропроводки в перегородке

Так как нам надо кинуть все перегородки, а как видно из чертежей у нас одна перегородка крепится к другой, которую мы обшили только с одной стороны.

Со второй стороны мы не зашиваем, потому что там электрики должны прокинуть проводку.

Незашитая перегородка из гипсокартона

Но мы посмотрели чертежи, увидели что розеток с выключателями там нет, и тогда от угла кинули туда один лист.

Лист гипсокартона, установленный с другой стороны перегородки

Почему мы зашиваем перегородки только с одной стороны?
Дело в том что в перегородках должны проводится провода на розетки и выключатели, а это у нас на фирме делают электрики, а иногда даже сантехники сантехнические трубы в перегородках прокладывают, мы им подготавливаем перегородки, они приезжают, прокидывают провода и затем мы зашиваем перегородки предварительно уложив вату.

Установка добавочного профиля

Но перед тем как кинуть лист, мы отмеряли то место, где должна стать направляющая, и вставили в перегородку на том месте добавочный профиль.

Добавочный профиль

Дело в том что направляющая должна держаться жестко на перегородке и если бы мы не вставили добавочный профиль, то нам бы пришлось крепить направляющую к гипсокартону, а это означает брак.
В нашем же случае мы прикрутили направляющую через гипсокартон к профилю. В результате чего она стала жестко.
Ну и по уже известным правилам мы собрали остальные перегородки из гипсокартона.

Сборка других перегородокНакидываем профиляСбор перегородок

Дверные проемы

Еще один вариант крепления гипсокартонных листов на перегородку

Полностью зашитые и готовые перегородки из гипсокартона

Посмотрев все эти фото и чертежи, думаю вам стало понятно, как сделать своими руками перегородку из гипсокартона. Мы постарались сделать для вас максимально четкую и понятную пошаговую инструкцию ее монтажа у установки.

Как правильно сделать перегородку из профиля своими руками: пошаговая инструкция, видео

Каждый строитель должен знать как правильно сделать перегородку из профиля своими руками и уметь применить эти знания на практике.

Содержание:

Такие конструкции обладают высокой популярностью и востребованы в различных отраслях.

Список преимуществ

Обладатели таких перегородок могут воспользоваться следующими преимуществами:

расположение во внутреннем пространстве систем электропроводки и коммуникационных конструкций;
проведение работ по утеплению и звукоизоляции;
выбор дизайна из множества доступных вариантов;
монтаж дверей, ниш и сквозных проемов;
расположение скрытых светильников.

Согласитесь, стоит научиться строить перегородки из профиля своими руками, чтобы сделать свой дом уютнее и практичнее. Но прежде стоит ознакомиться с некоторыми теоретическими моментами.

Разделение перегородок на типы

Из профилей можно создать два типа конструкций, которые имеют примерно одинаковую популярность.

Стационарные перегородки имеют обшивку из гипсокартона. Листы закрепляются на всех несущих элементах.
Мобильные конструкции имеют элементы, которые могут передвигаться. Для достижения эффекта мобильности могут использоваться различные варианты: ролики, особый профиль, небольшой вес и габариты, подвижные планки.

Разделение профилей на типы

Профиля создают каркас конструкции и отвечают за ее прочность. Не получится хорошая перегородка из профиля своими руками, если не знать о разделении этого материала на виды.

направляющий крепится по периметру будущей конструкции;
стоечный устанавливается между направляющими профилями во внутреннем пространстве. На этих профилях фиксируется обшивочный материал.

Есть еще разделение профилей и пока мы не изучим эти разновидности, как сделать каркас для перегородки из профиля рассказывать не будем. Профили разделяются по материалу, который участвовал в их изготовлении. Профиля из металла могут быть представлены в следующих разновидностях:

Оцинкованный полностью скрывается за обшивкой.
Алюминиевый профиль остается открытым, что придает каркасу рамный вид. Облицовочный материал вставляется в периметр каркаса. Такие конструкции часто возводят в современных жилых комплексах, офисах и торговых объектах. Перегородки из алюминиевого профиля своими руками стоит возводить в ванной, поскольку такой конструкции не будет страшна влага.
Стальные профиля используются для возведения огнеупорных конструкций и перегородок, к которым предъявляются высокие требования относительно прочности.

Кроме металлических профилей существуют еще материалы из ПВХ. Такой материал выбирается для перегородок со стеклянными элементами.

С теорией закончили, можно переходить к практическим действиям и знакомиться с тем, как собирать перегородки из профиля.

Создание перегородок из профилей

Вот мы и добрались до главного вопроса, которому посвящен этот разговор — как сделать перегородку из профиля. Эту работу мы разделили на основные этапы, облегчив тем самым ваше знакомство с темой.

Подготовка материалов и расходного материала

Чтобы работа выполнялась быстро, необходимо подготовить материалы. Когда с этим этапом будет закончено, будем узнавать как сделать перегородку из гипсокартона и профилей. А пока займемся подготовкой материалов:

профиля стоечного и направляющего типа, которые были описаны в соответствующем разделе;
крепить профиля в перегородки необходимо дюбелями;
шурупы фиксируют листы гипсокартона;
наполнитель, например, минвата;
гипсокартон для отделки каркаса;
строительный уровень и отвес;
рулетка, нож и ножницы по металлу для резки материалов;
перфоратор и шуруповерт.

Когда подготовка завершена и все находится под рукой, можно переходить к сути. Ниже будет описано как сделать перегородку из металлопрофиля под гипсокартон. Если ваша конструкция будет состоять из других материалов, то все равно можно следовать этому плану, поскольку существенных изменений не будет.

Разметка

Нужно четко обозначить положение места, в котором будет крепиться направляющий профиль. Первая линия чертится на полу. Все должно быть ровно и точно, иначе как собрать перегородку из профиля для гипсокартона не имеет смысла.

Для перенесения разметки на другие поверхности удобно использовать отвес, который позволит с первого раза сделать все ровно. Также удобен лазерный уровень. Согласно положению отвеса чертим линии на потолке и стенах. Ошибок на этом этапе нельзя допускать, исправить ситуацию в дальнейшем будет сложно.

Монтаж каркаса

По начерченным линиям может строиться перегородка из металлопрофиля своими руками. Для этого необходимо выполнить следующие действия:

Начинать нужно с направляющего профиля. На его тыльной стороне проклеивается вибролента.
Профиль устанавливается по разметке на полу и через него просверливаются отверстия. Между ними нужно оставлять 50 см.
В отверстия помещаются дюбеля. Они могут вкручиваться или вбиваться.
На стенах располагаем направляющие по аналогичной схеме. Положение профиля проверяется уровнем.
На потолке устанавливается направляющий профиль. Как сделать перегородку из металлопрофиля мы будем рассказывать дальше, но ее основа уже сделана.
Теперь выполняется установка стоечных профилей. Расстояние между ними определяется нагрузкой, которую им придется выдерживать. Боковые полки этих профилей должны быть отвернуты от стороны, которая стала началом нашей работы. В случае с дверными проемами и углами это правило носит противоположный характер.
Для крепежа необходимо использовать шурупы, которые предназначены для работы с металлом. Стоечные элементы вставляются в направляющие и фиксируются в таком положении саморезами.
В углах и проемах нужно выставить низ профиля и закрепить его на саморезы. Теперь выставляем профиль на основной полке и фиксируем верх.
Чтобы сделать перегородку из профиля жесткой, необходимо выполнить монтаж поперечных профилей. Режем их на необходимые части, вставляем между стоечными профилями и прикручиваем саморезами.
Внутрь каркаса вкладываем материал, который сделает конструкцию теплой и звуконепроницаемой.

Вот таким способом можно за короткое время собрать перегородку из алюминиевого профиля.

Монтаж гипсокартона

Прямоугольные листы гипсокартона имеют площадь три квадратных метра. Листы не одинаковы с двух сторон, поэтому нужно обращать внимание на тыльную сторону и фронтальную. На фронтальной стороне листа можно найти отметки, которые обозначают расположение крепежей. Рекомендуется крепить гипсокартон на перегородки из алюминиевого профиля своими руками именно в этих отметках. На углах крепеж нельзя располагать, до угла должно оставаться с двух сторон по 4-7 см.

На листах располагаются углубления, которые занимают места стыков гипсокартона с профилем. Они позволяют наносить сетку и шпатлевку. При вкручивании крепежа нужно соблюдать осторожность, ведь нам интересно как правильно сделать перегородку из профиля. Шуруп нельзя перекрутить, поскольку он разрушит гипсокартон, его придется выкручивать и заделывать образованный дефект. Также нельзя оставлять шуруп в торчащем состоянии, поскольку он будем мешать при дальнейшей отделке. Идеальная ситуация, когда шуруп находится заподлицо с листом.

Отделочные работы

Мы уже знаем как делать перегородку из профиля, но она нуждается в отделочных работах. Изначально покрываем грунтовкой всю площадь конструкции. В первую очередь необходимо обработать шпаклевкой саморезы и установить профили на внешние углы. Наносим шпаклевку на всю перегородку. Оставляем до полного высыхания и наносим еще один слой. После высыхания затираем поверхность мелкой наждачкой или сеткой. Наносим третий слой шпаклевки, окончательный.

Вот теперь вы знаете как правильно собрать перегородку из профиля и сможете применить эти знания на практике.

Создание дверной коробки

Если необходимо сделать перегородку из профиля с дверью, то из профилей сооружаем соответствующую конструкцию для проема. Не зря этот этап вынесен в отдельный пункт, есть особые правила и тонкости, которые позволят легко справиться с дверным проемом.

Профиля рекомендуется использовать двойные и внутрь необходимо вставить деревянные бруски, которые добавят конструкции прочности. Над проемом должны располагаться вертикальные перемычки, которые свяжут поперечный профиль и верхнюю направляющую. Для связывания вертикальных профилей лучше всего подходят крепления типа «краб». В этом случае можно получить ровные ячейки.

Лучше дверь купить заранее и под нее делать проем. Сложнее будет искать дверь под готовые размеры. Проем нужно делать на несколько сантиметров больше, чем является коробка с двери. В этом случае можно будет проводить корректировку и добиться идеального положения двери.

Есть еще один вариант организации дверного проема — сдвижная конструкция. В этом случае необходима установка системы направляющих. Можно установить фальштенку, которая оградит двери от мебели в комнате. В этом случае необходимо делать вторую обрешетку. От нее до основной обрешетки должно хватить места для свободного движения двери. Можно сделать сплошную обрешетку, но стена будет шире на примерно на 5 см.

Как правильно сделать перегородку из профиля своими руками: видео

фото, видео Как правильно делать перегородку из гипсокартона

Популярный способ разделить пространство квартиры или комнаты на части — соорудить металлический каркас, заполненный минеральной ватой и обшитый ГКЛ, то есть плитами с гипсовым сердечником, оклеенным прочным строительным картоном. Это достаточно простая система, которую можно установить самостоятельно. Как сделать перегородку из гипсокартона и профилей?

Все о монтаже перегородок из гипсокартона:

Какой гипсокартон подойдет

Прежде всего, нужно выбрать подходящие под ваши задачи материалы.

Виды

Для отделки городских квартир и загородных домов применяют следующих видов:

Обычный. Он предназначен для помещений, где содержание водяного пара в воздухе составляет 30-60%.
Влагостойкий, который легко узнать по характерному зеленому цвету картона. Его можно использовать для комнат с влажностью до 75%, в первую очередь — в ванной, туалете и на кухне.
Огнестойкий, огне- и влагостойкий, ударопрочный. Это специализированные изделия, которые реже применяются в частных домах. Между тем ударопрочный материал — удачный выбор для комнат, где есть вероятность механического воздействия на стены — детских, коридоров. Он подходит и для опор, на которые планируется навешивать тяжелую мебель.

Размеры ГКЛ

В продаже можно встретить листы с такими параметрами (мм):

Ширина 600 или 1200
Длина от 2000 до 4000
Толщина 6,5; 8; 9,5; 12,5; 14; 16; 18; 20

Популярный у потребителей размер — 1200х2500, поскольку более габаритные изделия сложнее транспортировать и перемещать на объекте. Специалисты рекомендуют брать для обшивки плиты толщиной не менее 12,5 мм, чтобы обеспечить жесткость и прочность конструкции. Тонкие изделия легче повреждаются, хуже изолируют звук и на них не повесишь даже лёгкую полку.

Расчет количества слоев

Каркас обшивают с каждой стороны одним, двумя или тремя слоями листового материала. Чем больше, тем прочнее и жестче сооружение и тем лучше его звукоизоляционные свойства — за счет массивности. Но тем выше его стоимость. Поэтому оптимальное решение для жилого помещения — два слоя на каждую сторону конструкции.

Расчет числа листов

Сколько плит понадобится для отделки? Расчет простой: вычисляем общую площадь межкомнатной стены с одной стороны, без проемов. Если обшивку делаем в один слой, то полученную величину умножаем на два (ведь у стены две стороны). Если в два слоя, то на четыре. Эту цифру делим на площадь одного ГКЛ. Например, у изделия размером 2500х1200 она равна 3 м 2 . Не забываем про запас, его коэффициент зависит от размеров комнаты. Когда ее габариты меньше 10 м 2 , он составляет 1,3, когда меньше 20 м 2 — 1,2, когда больше 20 м 2 — 1,1. Полученную ранее цифру умножаем на этот коэффициент, округляем до целого в большую сторону и получаем необходимое число плит.

Как подобрать размеры профилей

Сооружают перегородки из — горизонтальных (направляющих) и вертикальных (стоечных). Они П-образные, выполнены из оцинкованной стали. Их параметры (мм):

Сечение направляющих -50х40, 75х40, 100х40, стоечных — 50х50, 75х50, 100х50.
Длина — 3000, 3500, 4000.
Толщина — от 0,5 до 2.

Размер изделия выбирают, исходя из , планируемых нагрузок, требований к звукоизоляции и пр. Обратите внимание: стойка должна плотно входить в направляющую. Например, для горизонтального элемента сечением 50х40 подойдут вертикальные сечением 50х50.

Нередко для экономии площади квартиры стенку делают всего 7-8 см на каркасе из стальных оцинкованных профилей 50 × 50. Такая система в высшей степени подвержена вибрациям, и минеральной ваты толщиной 0,5 см недостаточно для соблюдения строительных норм по звукоизоляции (41 дБ).

Систему следует собирать из элементов 50×70 или 50×100. Можно также взять сухие бессучковые деревянные бруски — некоторые специалисты считают, что этот вариант даже лучше с точки зрения изоляции воздушного шума.

Кроме того, важна и толщина профиля. Для внутренней стены выбирают конструкции не менее 0,6 мм. Если использовать более тонкие детали, то при креплении плит саморезы могут прокручиваться, что снижает прочность сооружения. На рынке представлены и изделия уже, но у них недостаточная жесткость и потому их не следует применять. Иначе есть риск провисания.

Какие материалы и инструменты понадобятся

Материалы

Звукопоглощающие маты — обычно из (каменного волокна)
Демпферная (уплотнительная) лента
Дюбель-гвозди
Анкер-клины
Саморезы с пресс-шайбой
Самонарезающие шурупы (саморезы) с потайной головкой
Акриловая грунтовка
Гипсовая или полимерная шпаклевка
Армирующая бумажная лента

Как сделать перегородку из гипсокартона своими руками

Монтаж из гипсокартона можно осуществлять только после окончания всех «мокрых» работ на объекте. Если воздух в помещении обильно насыщен влагой, то плиты впитают ее и могут деформироваться.

Кроме того, не рекомендуют приступать к монтажу сразу после доставки ГКЛ на объект. Ведь они хранились, скорее всего, в сыром неотапливаемом помещении. Если в отапливаемой комнате их сразу поставить вертикально и закрепить на основе, они начнут неравномерно высыхать, что чревато их искривлением и появлением трещин на поверхности стены. Стоит выждать не менее 24 часов (а лучше — 3-4 дня), расположив материал в горизонтальном положении, и только затем приступать к основным работам.

Разметка

Первый этап — разметка проектного расположения. Ее выполняют с помощью лазерного уровня или линейки в сочетании с красящим отбивочным шнуром. Сначала отмечают место под перегородку и дверной проем на полу. Затем, используя лазерный прибор или отвес, контур сооружения переносят на стены и потолок.

Установка направляющих

Обеспечить плотное прилегание направляющих к основанию.
Предотвратить распространение вибрации от конструктива дома, улучшив звукоизоляцию.

К полу и стенам горизонтальные балки фиксируют дюбель-гвоздями 6х40. Расстояние между крепежом — не более 100 см (оптимально — около 40 см), притом на одну направляющую должно приходиться не менее трех дюбель-гвоздей. Отверстия под них выполняют перфоратором. Гвозди загоняют шуруповертом или — при наличии опыта — тем же перфоратором. К потолку их рекомендуют крепить анкер-клинами в предварительно просверленные отверстия.

Обрезать детали каркаса можно ножницами по металлу (механическими, электрическими) либо угловой шлифмашиной. Но будьте предельно аккуратны. Заусенцы после резки ножницами, а также торчащие головки саморезов могут стать причиной неровностей. Между тем конструкция не рассчитана на оштукатуривание, а шпаклёвкой удаётся «вывести» небольшие бугорки и ямки. При этом сплошное шпаклевание значительно увеличит трудоёмкость работ.

Возведение стоек

Обычно шаг вертикальных опор составляет 60 см. В случае высокой проектной нагрузки на эту стену или высоты потолков более 4 м шаг уменьшают до 40 см. Повысить жесткость можно и так: делать стойку из двух профилей, установленных торцами один к другому и скрепленных пресс-шайбами. Также усилить ее можно за счет горизонтальных перемычек. Вертикальные опоры должны быть на 1 см меньше высоты помещения — для удобства монтажа и для компенсации возможной усадки здания. Если изделие короче, чем нужно, его удлиняют. Для этого один элемент насаживают на другой с нахлестом не менее 50 см и соединяют саморезами. В каркасе места нахлестов располагают вразбежку, чтобы не допустить ослабления конструкции и, как следствие, появления трещин.

Некоторые мастера скрепляют вертикальные и горизонтальные балки саморезами с пресс-шайбами. Это неправильно. Шляпки будут обращены в сторону помещения, будут выпирать и мешать во время обшивки, что в итоге негативно скажется на надежности всей системы. Как вариант — можно скреплять направляющие саморезами до завершения сборки основы. А затем непосредственно перед отделкой ГКЛ, поэтапно выкручивать их. Но это увеличит время монтажа.

Оптимальное решение — просекатель. Он соединит детали методом просечки с отгибом. Такой крепеж не мешает последующему монтажу. Добавим, что вертикальные опоры перед закреплением обязательно выравнивают по уровню.

Технической ошибкой считается отсутствие прокладочных слоёв между перегородкой и капитальными стенами, перекрытиями. В этом случае ей передаются структурные шумы. Направляющие желательно крепить к стенам, потолку и полу через упругие прокладки (из пористой резины, пробки, пенополиэтилена), которые погасят вибрацию, сделают конструкцию более герметичной и тем самым помогут повысить уровень акустического комфорта в комнатах. В новостройке швы, заполненные упругим материалом, компенсируют усадочные деформации элементов здания.

Создание дверного проема

Чаще всего его выполняют с помощью стандартных профилей, внутри которых для усиления располагают деревянные бруски. Также можно соединять две стойки в короб или устанавливать особый профильный элемент толщиной 2 мм, который обладает повышенной прочностью и подходит для массивных . Над проемом предусматривают горизонтальную перемычку из обрезанной детали каркаса. Перемычку выставляют по уровню и фиксируют к стойкам саморезами.

Важный момент: размечать места для стоек нужно так, чтобы впоследствии стыки не попадали на вертикальные балки, обрамляющие проем. Иначе есть риск появления трещин вокруг него.

Звукоизоляция и проведение коммуникаций

В стойках еще перед установкой вырезают отверстия под электрическую разводку. Кабели протягивают в гофрированных трубах. Отверстия в ГКЛ для подрозетников делают металлическими коронками — насадками для шуруповерта.

Пространство между стойками заполняют звукопоглощающими матами или рулонами из минеральной ваты. Их выбирают, исходя из ширины каркаса.

Что касается выбора рулонной минеральной ваты, то подойдет изделие плотностью не менее 40 кг/м 3 . Вата меньшей плотности со временем слёживается и оседает.

Обшивка

При ее выполнении нужно соблюдать следующие правила:

Использовать саморезы нужной длины. Расчет такой: длина = толщина листа + профиль + 1 см (на такую величину крепеж должен заходить в металлическую деталь). То есть для однослойной обшивки в 12,5 мм применяют саморезы длиной 2,5 см, для двухслойной — длиной 3,5 см.
При завинчивании саморезы надо утапливать в ГКЛ строго на 1 мм. Если не докрутить их, то они станут препятствием при шпаклевании. Если же перекрутить их, то они могут повредить сердечник изделия, и крепление окажется ненадежным. Дешевый способ задать нужную глубину — насадка с ограничителем для обычного шуруповерта. Профессионалы же отдают предпочтение шуруповерту с ограничением глубины заворачивания.
Шаг установки саморезов — не более 25 см. Чтобы плита не раскрошилась, их нужно вкручивать на расстоянии не менее 1,5 см от его торцевой кромки и не менее 1 см от продольной.
Зачастую высота конструкции больше длины ГКЛ. Тогда при однослойной обшивке соседние по вертикали плиты стыкуют на дополнительной перемычке. Притом соседние по горизонтали монтируют со смещением на 40-60 см. При отделке в два слоя перемычками можно пренебречь, но элементы второго слоя должны перекрывать стыки первого и располагаться друг относительно друга вразбежку.
Во избежание появления трещин нужно оставлять зазор между плитами и полом не менее 1 см. Небольшой зазор оставляют и сверху, причем в месте примыкания обшивки к потолку можно наклеивать разделительную ленту.
Гипсокартон режут специальной ножовкой или строительным либо канцелярским ножом. При работе ножовкой будет пыль и рез будет неаккуратным. А при использовании ножа — аккуратным и не образующим пыль. Однако снимать ножом кромки с листов в местах их стыков (как того требует технология монтажа) нельзя: рез будет неровным. Кромки удаляют специальным рубанком, имеющим угол 22,5°. Это позволяет делать стык материалов в 45°. Если же надо выровнять кромку обрезанного пласта, применяют обдирочный рубанок.
Дверной проем сначала полностью закрывают обшивкой, которую потом обрезают по стойкам и перемычке — так проще обеспечить нужную геометрию. Таким образом, верхняя часть проема всегда сформирована элементами Г-образной формы, чтобы не допустить появления трещин.

Однако приступая к самостоятельному возведению перегородки важно ничего не упустить из виду. Ведь только в таком случае можно добиться надлежащего качества и долговечности, избежать лишних волнений в процессе монтажа и сэкономить при этом деньги.

Определившись с местом возведения стенки из гипсокартона своими руками можно приступать к формированию списка материалов и инструментов.

Определившись с местом возведения стенки из гипсокартона своими руками можно приступать к формированию списка материалов и инструментов. На этом этапе вам необходимо будет сделать ряд замеров, которые понадобятся при дальнейших расчетах. Важны не только высота и ширина помещения в месте возведения перегородки, но и размеры дверного проема и, если таковые планируются, окон. После того, как все размеры были зафиксированы вами, можно вооружаться калькулятором и приступать к составлению списка необходимых материалов.

Ведь только в таком случае можно добиться надлежащего качества и долговечности, избежать лишних волнений в процессе монтажа и сэкономить при этом деньги.

Расчет необходимых материалов

Базовый список материалов выглядит следующим образом:

направляющий и стоечный профиль;
уплотняющая лента;
саморезы и дюбеля для крепления профиля;
гипсокартон;
саморезы для крепления гипсокартона;
деревянный брус для усиления профиля вокруг дверного проема;
теплоизолирующий материал;
рукав для изоляции электропроводки.

Важны не только высота и ширина помещения в месте возведения перегородки, но и размеры дверного проема и, если таковые планируются, окон.

С целью предотвращения лишних трат или же покупки недостаточного количества материала, желательно провести предварительные расчеты. С гипсокартоном все очень просто: необходимо определить площадь будущей перегородки. Для этого умножаем высоту помещения на его ширину в месте установки стенки из гипсокартона и от полученного числа отнимаем площадь дверного проема. Если планируется однослойная обшивка гкл, то результат необходимо умножить на 2, в случае двухслойной – на 4. Для стены лучше всего взять стандартные листы толщиной 12,5 мм. В зависимости от особенностей помещения вам предстоит сделать выбор между простым и влагостойким гипсокартоном.

С целью предотвращения лишних трат или же покупки недостаточного количества материала, желательно провести предварительные расчеты.

Направляющий профиль нужен для соединения несущей части конструкции с полом и потолком. Исходя из этого, просто умножаем длину будущей стенки на 2 и получаем нужное количество профиля. Со стоечным профилем немного сложнее. Рекомендуемое расстояние между стойками составляет 60 см, поэтому сначала нужно измеренную в см ширину помещения поделить на 60, узнав, таким образом, нужное количество стоек. Затем полученное число умножается на высоту помещения. К полученному числу добавьте еще две длины стены – это перемычки для усиления конструкции.

С гипсокартоном все очень просто: необходимо определить площадь будущей перегородки.

Если в планах имеется дверь, то примыкающие к двери стойки нужно укрепить с помощью деревянного бруса соответствующей толщины. Альтернативой брусу может послужить укрепленный толстостенный профиль AU. С количеством просто: длина двух примыкающих к двери стоек плюс ширина дверного проема.

Направляющий профиль нужен для соединения несущей части конструкции с полом и потолком.

Готовим инструмент

Для того, чтобы в процессе возведения стенки из гипсокартона своими руками не возникало проблем, необходимо заранее подготовить нужный для проведения работ инструментарий. Вам понадобятся:

рулетка;
отвес и уровень;
ножницы по металлу;
строительный нож;
рубанок;
шуруповерт;
терка.

В зависимости от особенностей помещения вам предстоит сделать выбор между простым и влагостойким гипсокартоном.

Залог успеха: правильная разметка и монтаж

Самым главным и ответственным моментом в сборке каркаса будущей перегородки является разметка. Ее лучше начинать с пола. Затем с помощью отвеса проводится разметка стен и потолка. Очень важно не забыть о нескольких нюансах:

При разметке гипсокартонной стенки необходимо привязываться к двум перпендикулярным ей стенам и усреднять показатели. Не сделав этого, вы можете получить помещение с визуальной кривизной, ведь в зданиях очень редко встречаются прямые углы и противоположная перегородке стена может быть косой по отношению к двум другим.
Прочерченная вами линия является указателем для прокладки направляющего профиля, соответственно перегородка будет выступать за эту линию на толщину листов гипсокартона, штукатурки и отделочного материала.

Работа с металлопрофилем

Закончив с разметкой можно приступать к креплению направляющего профиля. Его укладку проводят с использованием уплотняющей ленты. Фиксируют направляющий профиль дюбелями и саморезами. Между крепежами должен быть интервал не более 50 см. В обязательном порядке фиксируются края направляющего профиля.

Следующим этапом сборки каркаса является установка и фиксация стоечного профиля по краям направляющего. Затем лицевой стороной друг к другу устанавливаются стойки дверного проема. Расстояние между ними должно быть с учетом предстоящей обшивки гкл. Далее производится монтаж оставшихся стоек, при этом первая из них располагается на расстоянии 55 см от стены, последующие ставятся с интервалом 60 см.

Обшивка гипсокартоном дело несложное, но требующее соблюдения некоторых правил.

Расстояние между стойками замеряется от их центров. Несущий профиль рекомендуется сначала вкладывать в нижний направляющий, затем в верхний. Стойки фиксируют только после проверки ее положения отвесом или уровнем. Если этажом выше находится жилое помещение, то при укладке профиля желательно использовать строительную пленку. Ее укладка в месте соприкосновения двух профилей поможет избежать характерного скрипа, раздающегося при кратковременном увеличении нагрузки.

Следующим этапом станет установка горизонтальных распорок, предназначенных для усиления конструкции. Для этого необходимо нарезать профиль нужной длины, которая равна интервалу между стойками плюс 30 см. Затем на основании отреза с каждой стороны делаются отметки в 15 см от линии среза. После чего боковину профиля надрезают под углом 45 градусов, с уклоном от края до отметки, и придают ему П-образную форму. Заготовка укладывается между стойками и фиксируется. Получившиеся ушки крепятся с наружной стороны несущего профиля.

От правильности нарезки зависит плотность прилегания листов в месте стыка.

Аналогичным образом устанавливаются горизонтальные перемычки дверных и оконных проемов. Однако, если они планируются округлой формы, то необходимо закрепить дополнительную распорку между стойкой и перемычкой под нужным углом.

Коммуникации

Важный момент при создании стены из гипсокартона – укладка электропроводки. Сначала ее продевают в защитный металлический или негорючий пластиковый гофр рукав. Затем в несущем профиле в нужных местах делаются отверстия соответствующего диаметра. При этом важно края отверстия выгнуть в одну из сторон и загнуть, с целью предотвращения повреждения проводки. Затем провода протягиваются к нужным точкам конструкции.

По очерченной линии строительным ножом разрезается слой картона, затем под линию среза подводится край опоры, и гипс аккуратно обламывается.

Как избежать ошибок?

Обшивка гипсокартоном дело несложное, но требующее соблюдения некоторых правил. Так, во избежание появления трещин в результате просадки, рекомендуется по нижнему краю стены оставлять на стыке листов гипсокартона и пола 10-15-миллиметровый зазор. А саморезы ввинчиваются в гкл с заглублением в 1 мм таким образом, чтобы шляпка не прорывала верхний слой картона.

Ооптимальный вариант, если на стены не планируется крепление увесистых предметов интерьера.

От правильности нарезки зависит плотность прилегания листов в месте стыка. Наилучший результат будет при следующем порядке действий. После размещения листа на ровной поверхности проводятся замеры, карандашом отмечается граница. По очерченной линии строительным ножом разрезается слой картона, затем под линию среза подводится край опоры, и гипс аккуратно обламывается. Затем лист переворачивается и снова размещается линией среза на краю опоры. Второй слой картона подрезается, но не насквозь, и осторожно скалывается.

Это довольно прочный материал и даже большие листы можно укладывать самостоятельно, главное делать это без рывков.

Обшивка в один слой

Это оптимальный вариант, если на стены не планируется крепление увесистых предметов интерьера. В возможных точках монтажа настенных осветительных приборов необходимо укрепить гипсокартон фанерой или встроить в каркас дополнительную распорку.

Затем в несущем профиле в нужных местах делаются отверстия соответствующего диаметра.

Если вам доступны только гкл, длина которых меньше высоты вашей квартиры, то это легко исправить без ущерба прочности стены. Просто необходимо при создании стены своими руками воспользоваться опытом профессионалов. Неохваченное листом пространство обшивается фрагментами нужного размера. При этом нужно избегать совпадения швов на одном уровне, поэтому на протяжении всей стены нужно чередовать целые листы и их фрагменты. То есть, если в первом ряду снизу пришит лист, а сверху пришит фрагмент, то в следующем ряду снизу должен быть фрагмент, а сверху цельный лист.

Важный момент при создании стены из гипсокартона – укладка электропроводки.

На всех стыках гипсокартона должна быть фаска. Если же истончения листа к краю нет, то его необходимо сформировать с помощью рубанка. Край листа истончают под углом приблизительно 22 градуса, но таким образом, чтобы на линии среза наблюдалось уменьшение толщины не более чем на 4 мм. Прилегающие к границам стены кромки гкл напротив, должны быть лишены фаски.

Двухслойная обшивка

Двухслойная обшивка стены из гипсокартона практикуется в том случае, когда необходимо установить перегородку повышенной прочности. Правила обшивки мало отличаются от однослойной, за единственным исключением: места стыков листов гипсокартона в нижнем слое обшивки не обязательно обрабатывать, формируя фаску. Она понадобится только на листах верхнего слоя.

Между крепежами должен быть интервал не более 50 см.

При обшивке каркаса так же важно следить за тем, чтобы швы не совпадали. Для этого верхний слой нашивается со смещением на половину ширины листа. Кроме того важно увеличить количество точек фиксации. Поэтому, если при однослойной обшивке достаточно крепления саморезами с интервалом в 25-40 см, то при двухслойной нужна фиксация на профиле с интервалом в 15-20 см.

При работе с гкл избегайте резких движений.

Арка

Если есть желание дверной или оконный проем сделать полукруглым, то можете самостоятельно согнуть отрез необходимого размера. Для этого вам понадобится каркас необходимого радиуса, который можно сделать из обрезков того же гипсокартона и брусков.

Прилегающие к границам стены кромки гкл напротив, должны быть лишены фаски.

Подготовив все необходимое, отрезается фрагмент гкл нужного размера. Затем одну из его сторон необходимо перфорировать с помощью игольчатого валика и увлажнить с помощью губки до образования водяного зеркала. После этого заготовку перемещают на подготовленный заранее каркас и плавно сгибают. Края фиксируют и оставляют в таком положении до высыхания. Через час можно снимать фиксаторы и, если заготовка на ощупь не кажется рыхлой, приступать к монтажу.

Кроме того важно увеличить количество точек фиксации.

Сначала гипсокартонную арку фиксируют по центру и краям, затем вкручивают саморезы во всех точках соприкосновения гипсокартона с каркасом. При первичном закреплении листа важно не доворачивать саморезы, оставляя шляпку в 1-2 мм над поверхностью. Заглубляются шляпки уже после полного высыхания листа.

Важно все работы проводить при температуре в помещении не выше 15 градусов.

Тепло- и звукоизоляция

Пустая стена из гипсокартона подобна барабану, который не хранит тепло. Поэтому сразу озаботьтесь тепло и звукоизоляцией. Нужное количество материала рассчитывают исходя из площади стены и толщины профиля. Выбор материала полностью зависит от ваших предпочтений и финансовых возможностей. Сравнительная характеристика наиболее распространенных материалов может вам помочь сориентироваться.

Закончив с разметкой можно приступать к креплению направляющего профиля.

Укладка звукоизолирующего материала производится перед обшивкой второй стороны стены. Важно уплотнять материал, не допуская зазоров между каркасом и слоями теплоизоляции. Также перед укладкой убедитесь в том, что электропроводка подведена ко всем намеченным точкам стены.

Финишная отделка

Для начала нужно по стыкам гкл проложить монтажную сетку и сровнять углубление сформированное фасками с общим уровнем стены стартовой шпаклевкой.

Самым главным и ответственным моментом в сборке каркаса будущей перегородки является разметка

Угол дверного проема рекомендуется усилить, используя строительный уголок. Его укладывают на стартовую шпаклевку и плотно прижимают к поверхности. Затем шпателем убираются излишки шпаклевки, попутно выравнивая по общему уровню перегородки. Угол между стенами желательно обработать с помощью серпянки.

Последним этапом является устранение неровностей и шероховатостей. Для этого нужно финишной шпаклевкой обработать все места фиксации саморезами, попутно обрабатывая ею все появившиеся в процессе работы трещины и сколы. Когда шпаклевка высохнет, важно подровнять поверхность, используя абразивную сетку и терки. Если в дальнейшем стену планируете красить или обклеивать тонкими обоями, то в обязательно порядке стоит обработать ее грунтовкой.

При разметке гипсокартонной стенки необходимо привязываться к двум перпендикулярным ей стенам и усреднять показатели.

На что стоит обратить внимание

Важно все работы проводить при температуре в помещении не выше 15 градусов. Даже если вы работаете с водостойким гипсокартоном, озаботьтесь пропиткой поверхности гидроизолирующим составом хотя бы в районе стыков. При работе с гкл избегайте резких движений. Это довольно прочный материал и даже большие листы можно укладывать самостоятельно, главное делать это без рывков.

Если в планах имеется дверь, то примыкающие к двери стойки нужно укрепить с помощью деревянного бруса соответствующей толщины.

ВИДЕО: Перегородка из гипсокартона. Видеоурок. Делаем своими руками. Все этапы

Перегородки из гипсокартона позволяют превратить объемное помещение в несколько небольших и функциональных: зонировать детскую, отгородить кухню от гостиной либо столовой, изолировать прихожую в квартире-студии, спрятать унитаз в совмещенном санузле.

Устройство межкомнатных перегородок из гипсокартона предполагает наличие дверного проема, арки или создание фальш-стены, не полностью перекрывающей комнату. Материал позволяет создать конструкцию любой конфигурации. При этом строительство перегородок из листов гипсокартона – процесс несложный и доступный любому человеку, способному держать в руках инструменты. Рассмотрим, как смонтировать переборку из ГКЛ правильно и что для этого потребуется.

Если знать, как построить перегородку из гипсокартона, можно создать глухую фальш-стену, оснастить ее дверным либо арочным проемом, сделать окошки или ниши необычной формы.
Гипсокартонные листы могут изгибаться, что способствует возведению перегородочных элементов с объемными краями.

Чтобы осуществить монтаж перегородки из гипсокартона быстро и без проблем своими руками, нужно действовать поэтапно. При установке перегородки из гипсокартона своими руками воспользуйтесь простой пошаговой инструкцией:

Последний этап того, как сделать качественную перегородку из гипсокартона своими руками – убрать швы и места крепления саморезов с помощью серпянки и шпаклевки.

Перегородка из гипсокартона своими руками в местах с перепадами влажности и температуры должна быть выполнена из влагоустойчивого материала. Листы именуются ГКЛВ и окрашены в зеленый цвет. Для усиления устойчивости к влаге следует заказать облицовку поверхности кафельной плиткой или самому обшить ее пластиковыми панелями.

Более подробно о том, как сделать гипсокартонную перегородку, можно прочитать ниже.

Инструменты и материалы

Для создания перегородочной конструкции из ГКЛ не требуется дорогостоящих материалов и инструментов. Все, что нужно, есть в строительных магазинах по доступной цене.

Материалы

Для создания перегородки любой конфигурации из гипрока потребуется каркас. Его собирают из металлопрофиля или деревянных брусков. Профиль предпочтительнее – он не гниет, практически не деформируется, проще крепится, и при этом идентичен по стоимости.

Для различных помещений и функций перегородки нужно выбирать разные типы ГКЛ. Если в обычной комнате подойдут простые листы, то для ванной стоит предпочесть влагостойкие, а для кухни огнестойкие варианты (с розовым покрытием).

Какие ГКЛ для перегородочных элементов бывают:

Обратите внимание и на кромку – она может быть прямой, утонченной, полукруглой и округлой. Последние варианты позволяют лучше скрывать швы за счет удобного заполнения шпаклевкой. Это принципиально, если не предполагается плотной декоративной отделки, например, кафелем.

Помимо металлопрофиля и самих листов гипсокартона потребуются следующие крепежные элементы и материалы для перегородки:

дюбель-гвозди;
прорезиненный уплотнитель;
саморезы по металлу;
шпатлевка для заделывания швов;
серпянка для стыков;
саморезы с пресс-шайбой.

Также понадобится грунтовка на акриловой основе для обработки перед декоративной отделкой.

Необходимые инструменты

Перед началом работ следует составить список инструментов, необходимых для возведения конструкции. Их много не потребуется, а большинство есть в каждой домашней мастерской.

Основные необходимые инструменты:

шпатели;
обычный или лазерный уровень;
рубанки по ГКЛ;
ножницы по металлу;
рулетка;
молоток;
шуруповерт;
ударная дрель;
металлическая линейка;
маркер.

Еще понадобится резак для разрезания листов гипсокартона. Если нет специального резака, подойдет обычный канцелярский нож.

Какой утеплитель лучше: пенопласт или минеральная вата

Для сохранения тепла и защиты от проникновения посторонних звуков внутреннюю часть перегородки выстилают специальными изоляционными материалами.

Пенопласт или полистирол позволяют более быстро и качественно произвести утепление фальш-стены.

Их минусы – низкая прочность при механическом воздействии и высокая пожароопасность. И в экологическом плане это не самый лучший выбор.

Минеральная вата – материал с прекрасными изоляционными качествами, но сам ее монтаж немного сложнее и стоимость больше. Но минвата не подвержена возгоранию и экологична.

Виды профилей для гипсокартона: размеры, выбор и область применения

Для гипрока применяется специальная фурнитура: усиленные направляющие и стоечные металлические профили. Направляющие применяют для крепления каркасной рамы к потолку либо полу. Они делятся на четыре типа в зависимости от сечения: от 5х4 см до 10х4 см.

Длина направляющих профилей любой толщины составляет 300 см.

Из профиля делают и вертикальные части каркаса перегородки. Подобная фурнитура также подразделяется по сечению на четыре вида: минимальные 5х5 см, максимальные 10х5 см. Длина стоечного профиля 300–400 см.

Разметка перегородки

При возведении перегородки из гипсокартона в первую очередь нужно сделать разметку помещения для монтажа согласно предварительно созданному чертежу:

Вначале очерчиваем идеально ровную линию для крепления направляющей на полу.
Далее на этой линии отмечаем месторасположение проема двери – здесь профиль не устанавливаем.
Переводим линию с пола на потолок. Для этого понадобятся уровень и отвес.
С помощью лазерного уровня чертим прямую линию в местах примыкания переборки к стенам от пола до потолка.

По этим отметкам монтируется каркас фальш-стены. Важно четко вымерять нужные расстояния и провести линии на полу и потолке так, чтобы они находились в строгой параллели друг к другу. Тогда зонирующий элемент будет ровным, без перекосов.

Сборка и монтаж каркаса

Следующая стадия после проведения разметки – возведение каркаса перегородки, то есть крепление направляющих профилей на пол, потолок и стены. Между стеной и профилем ставится прорезиненный уплотнитель.

Он необходим для плотного сопряжения несущих стен с переборкой.

Также демпферная лента выступает в роли буфера при усадке или расширении гипсокартонного перегородочного элемента, из-за изменения температуры и влажности в помещении. Лента оградит от растрескивания и деформации.

Как правильно собрать каркас

После того, как изготовление каркаса для перегородки завершится, внутри него протягивается электрика, если она предусмотрена. Это можно сделать после обшивки одной из сторон, а можно и до этого. Провода упаковывают в гофротрубки.

Перекрытие верхней части проема двери либо окна можно сделать таким способом: на профиле отмечаем необходимую длину, добавив по 150 мм с каждой стороны. Это будут своеобразные направляющие. С боков профиля по меткам отмеряем углы в 45° и надсекаем по линии разреза. Затем отгибаем крайние части в сторону профилей, чтобы получилась конструкция П-образной формы. Данную заготовку надеваем отогнутыми «ушами» на стойки, после чего поднимаем на необходимую высоту и фиксируем саморезами.

Резка гипсокартона

Процесс осуществляют специальным инструментом для кроя гипсокартона. Это поможет материалу не растрескаться и не поломаться.

Как резать гипсокартон? Раскрой листов делают образом:

На каркасе замеряется участок, который требуется закрыть.
Затем с помощью рулетки и карандаша размечается лист гипсокартона.
Резка производится особым резаком или, в крайнем случае, канцелярским ножом так, чтобы оставался целым нижний бумажный слой. Лист надламывается по надрезу и с обратной стороны прорезается полностью.
Фаску делают двумя способами: рубанком по гипроку или удаляя верхний слой бумаги на длину и ширину шва.

При установке внутренних розеток либо выключателей после разведения проводов в гипсокартоне специальными коронками необходимого диаметра высверливаются отверстия для подрозетников.

Крепление гипсокартона

Обшивка каркаса перегородки гипсокартоном производится с помощью саморезов длиной 25–30 мм и шагом 150–200 мм и на 15 мм от края листа. Головки шурупов утапливаются на 1 мм.

После облицовки листами из ГКЛ одной стороны приступают к укладке теплозащиты, звукоизоляции и установке коммуникаций в каркас (если они не были проведены ранее).

Установка гипсокартона

При монтаже гипсокартонных листов к каркасу учитывается, что они должны быть меньше высоты стен и приподняты над полом на 5–10 мм. Для этого используют одинаковые подставки. Вертикальность установки проверяется по уровню или стоечным профилям.

Если вы запланировали установку полок, крючков и других навесных аксессуаров, необходимо заранее поставить закладные из дерева в этих местах.

Монтаж перегородки

Установка перегородки из гипсокартона завершается тем, что с необлицованной стороны фальш-стены укладывается изолирующий материал, после чего она обшивается, как и первая сторона. Положение установленной розетки с необшитой стороны определяется заранее, так как надо высверлить отверстия, прежде чем поставить листы ГКЛ.

Что еще учитывается, если вы захотели возвести гипсокартонные перегородки:

При монтаже вертикальных стоек ребро жесткости направляем в сторону начала обшивки каркаса. Это объясняется тем, что крепление первого листа ГКЛ производится со стороны ребра, а второго и далее – к оставшейся части стоечного профиля. Если не делать перегородки по этой технологии, они могут деформироваться.
Если кроме возведения в комнате гипсокартонных перегородок выполняется облицовка ГКЛ всего периметра, то сначала монтируется каркас с соблюдением углов под 90°.
При большой высоте возводимого элемента обшивка выполняется в шахматном порядке.

Правильно построенная фальш-стена обладать жесткостью, устойчивостью и внешней привлекательностью.

Перегородка из гипсокартона

Перегородки из гипсокартона благодаря соотношению цены и качества крайне популярны. Они позволяют разграничить помещение. В частности, перегородка в комнате детей воспрепятствует территориальным битвам, а в гостиной обозначит зоны кабинета и отдыха.

Преимущества и недостатки гипсокартонных перегородок

Гипсокартон — сравнительно дешевый и легко обрабатываемый материал. У перегородок из ГКЛ множество достоинств:

экологическая дружелюбность;
возможность скрытия любых коммуникаций;
вариативность финишной отделки;
небольшой вес;
хорошая изоляция звука;
простота установки;

Конструкция не требует внесения в техплан и согласования в БТИ.

Минусы: сравнительная хрупкость, восприимчивость к влаге, трудности при установке массивных полок либо навесных шкафов.

Особенности гипсокартонных перегородок

Переборка может быть прямой или криволинейной. Можно возвести несколько фальш-стен, соединенных друг с другом под углом. Монтаж такого конструктивного элемента такой же, как и у прямой переборки. На потолок и пол обозначается контур перегородки, по которому устанавливаются профили. В месте соединения элементов под углом вертикальные профили ставятся со всех сторон стенок.

Отделка

Сделать перегородку из гипсокартона – это еще не все. Важно правильно провести финишную отделку. Прежде всего, нужно заделать стыки ГКЛ армирующей лентой и замазать стартовой шпатлевкой, выравнивая швы и убирая лишний отделочный материал.

Чистовая отделка

Если стыки листов приходились на те ГКЛ, где фаска снималась самостоятельно, перед наклеиванием армирующей ленты делается обработка грунтовкой. Также грунтуются все зашпатлеванные швы и точки крепления.

Чистовая отделка поверхности состоит из нанесения широким шпателем тонкого слоя финишной шпатлевки и ошкуривания мелкозернистой наждачкой после схватывания.

Прошпаклеванные стены еще раз грунтуются. После ее высыхания приступают к оклейке обоями или окрашиванию поверхности стен.

Те, кто уже монтировал гипсокартонные фальш-стены самостоятельно, советуют:

Отверстия под провода высверливать на одном уровне, если предполагается проведение коммуникаций.
Вставить в металлический каркас перемычку из профиля, если собираетесь повесить картину или светильник.
Если требуется, можно изменять ширину перегородки – монтаж профилей в два и более слоя. Минимальная толщина – переборка на одиночном каркасе.

Установка нескольких слоев улучшает шумозащитные и теплоизоляционные качества перегородочного элемента.

Соорудить самостоятельно гипсокартонную фальш-стену можно за несколько часов. Нужно только придерживаться всех нюансов технологии.

Пару десятков лет назад все перегородки и простенки возводились своими руками из блоков или кирпича. Эти материалы впоследствии с успехом заменил гипсокартон, который сохраняет свою популярность по сегодняшний день. Этому есть множество причин. Возможность гипсокартона приобретать любую форму и разнообразие профилей его каркаса позволяют воплотить в реальность самые смелые идеи дизайнеров. Несложная установка гипсокартонной перегородки своими руками доступна даже новичку в строительном деле.

Благодаря своей пористой структуре материал легко пропускает пар, регулируя уровень влажности помещения. Пропитка ГКЛ специальным составом дает возможность применять гипсокартон во влажной среде таких помещений как ванная комната или кухня. Гипсокартон, в состав которого входят натуральные компоненты, совершенно безвреден для здоровья.

Небольшой вес перегородок из ГКЛ мало влияет на несущую способность основных элементов здания, что очень существенно при выполнении ремонта старых построек из дерева. А при строительстве современных зданий применение конструкций из ГКЛ снижает затраты бетона и арматуры до 30%.

Толщину перегородок при их монтаже и надежный проем определяет ширина профиля в 100,75 или 50мм. Его выбор зависит от назначения перегородки. Узкий профиль может сэкономить полезную площадь, а широкий – выдержать значительную нагрузку.

Расчет материалов

Конструкция будущей перегородки представляет собой металлический обшитый ГКЛ каркас, в котором имеется дверной проем. Каркас состоит из направляющих и стоечных профилей. Направляющие профили ПН 50/40 крепятся по периметру вертикального контура помещения, а стоечные профили ПС – внутри контура с шагом 600мм, они же образуют дверной проем. Для обшивки применяется стеновой гипсокартон т.12,5мм с размерами листов 2500х1200мм.

Для того, чтобы правильно рассчитать количество этих материалов, необходимо начертить на бумаге схему будущей перегородки с указанием высоты, длины или ширины помещения, места и размеры дверного проема, а также размещения стоечных профилей. Кроме этого на чертеж каркаса следует нанести раскрой листов гипсокартона, которые должны располагаться в шахматном порядке с креплением стыков на горизонтальных перемычках каркаса.

При расчетах важно определиться с будущей нагрузкой на перегородку от веса мебели или предметов декора. От нее зависит расположение и количество стоечных профилей, а также дополнительных перемычек, необходимых в местах крепления аксессуаров или оформляющих дверной проем.

Перед тем, как сделать перегородку из гипсокартона, приблизительный расчет количества материалов можно выполнить при помощи любого их многочисленных калькуляторов, размещенных на сайтах специализированных строительных компаний. Дверной проем при этом не учитывается.

Монтаж каркаса

Для того, чтобы построить металлический каркас перегородки своими руками потребуются такие инструменты: отвес, шуруповерт, рулетка, ножницы по металлу, перфоратор, бур, молоток, малярный шнур, строительный уровень и маркер. Межкомнатная перегородка из гипсокартона с дверью изготавливается поэтапно в таком порядке:

Обшивка каркаса перегородки гипсокартоном

После монтажа каркаса его требуется обшить гипсокартонными листами. Начинать работу своими руками следует от стены с крепления цельных листов, соблюдая такие правила:

Саморезы вкручиваются в лист на расстоянии 10-15мм от его края с шагом крепления 100-150мм.
Соседние листы должны иметь стык на общем профиле.
Шляпки крепежа следует на 0,5мм утапливать в ГКЛ.
При однослойной обшивке каркаса длина саморезов принимается не менее 25мм, а при двухслойной -40мм. Важным показателем при этом является проникновение крепежа в профиль на глубину не менее 10мм.

После обшивки каркаса с одной стороны в него рекомендуется уложить звукоизоляционный материал, в качестве которого можно применять минеральную вату в виде плит или рулонного полотна. Изолятор нужно укладывать между стоечными профилями избегая зазоров.

После укладки изоляции можно обшивать каркас с другой стороны по вышеописанным правилам. Листы рекомендуется крепить к профилям каркаса со смещением по вертикали для правильного распределения нагрузок, возникающих при эксплуатации перегородки.

Отделка перегородки

Отделка готовой гипсокартонной перегородки выполняется в таком порядке:

Вместо традиционной двери в перегородке может быть установлена раздвижная дверь. В этом случае размер проема будет меньше дверного полотна. Такой проем снабжается напольным контроллером, подвесным рельсом и имеет дополнительный металлический каркас необходимый для маскировки механизма движения.

При необходимости в гипсокартонной перегородке можно размещать инженерные коммуникации: электропроводку, трубы и прочие. Такие работы планируются заранее и выполняются на этапе создания каркаса.

Вот и вся наука. Надеемся, теперь вы знаете, как сделать перегородку из гипсокартона и дверной проем своими руками. Немного терпения и аккуратности в работе — и все у вас получится. Всем удачи!

Использование гипсокартона для перепланировки перемещений – отличный выбор в пользу качества и простого монтажа. И стоят ГКЛ листы дешевле, чем стекло, кованый металл или натуральное дерево. Монтаж перегородок из гипсокартона легко провести самостоятельно, если подобрать качественный материалы и инструменты, облегчающие процесс.

Перед планировкой и разрушением старых перекрытий необходимо получить разрешение в домоуправлении, иначе самостоятельное вмешательство в схему квартиры может отразиться на безопасности всего дома. Если же перепланировка намечается в частном коттедже, то здесь так строго подходить к процессу не нужно.

Основной материал для монтажа гипсокартонной перегородки – это листы. Их делят на несколько типов по разным показателям. Главный из них – это толщина. Если конструкция возводится в чисто декоративных целях, в ней не будет двери, а по бокам не предусмотрены полки и другие тяжелые детали, то толщина изделия может быть минимальной.

Важно! Толщина листов подбирается не «на глаз», а по расчетам: сумма толщины слоя изоляции, всех слоев гипсокартона и каркаса.

Вне зависимости от типа используемого гипсокартона, строители выделяют ряд преимуществ этого материала:

Оптимальная толщина для листов – 12 мм. Такой материал используется в помещениях с нормальными показателями влажности. Если перегородку делают в ванной или душевой, нужно взять влагостойкий гипсокартон (он отличается нежным мятным цветом).

Виды гипсокартонов

Следующий важнейший материал – это профиль. Обычные потолочные профили нельзя использовать, так как они обладают недостаточной надежностью. Чаще всего применяют армированные направляющие и стоечные профили из металла. Они бывают разного типа и толщины – от 50 х 40 мм до 100 х 40 мм.

Дополнительные материалы:

дюбеля;
саморезы с пресс-шайбой;
саморезы для металла;
уплотнительная лента и армирующая лента для швов;
акриловая грунтовка;
шпатлевка;
сетка-серпянка для заделки швов.

Инструменты, необходимые для возведения перегородки, отмечены отдельным пунктом.

Инструменты необходимые для работы

При монтаже перегородки из ГКЛ используются строительные инструменты.

Лучше не заменять их подручными средствами, а приготовить всё заранее:

Этот набор инструментов и оборудования для монтажа перегородки используется, если она прямая, без кривых форм и дополнительных углов. Дополнительно можно купить заклепочник для обработки металлического профиля.

Как установить перегородку из гипсокартона

Перед тем, как устанавливать перегородку из гипсокартона, необходимо убедиться в наличии всех инструментов. Начинать процесс лучше при свете дня. Установка перегородки своими руками происходит в несколько этапов, и один из самых важных – это нанесение разметки. Никогда не пропускайте его, особенно если устанавливаете подобную конструкцию впервые.

Нанесение разметки

Начинать монтаж гипсокартонных перегородок необходимо с нанесения разметки. Делают это на полу, используя длинную линейку, уровень и строительный уголок.

Линия должна быть идеально ровной, ведь впоследствии на нее крепится направляющая профиля:

Делать разметку на потолке необходимо с особой точностью, иначе конструкция получится кривой, что приведет к ее преждевременному износу и невозможности монтажа двери.

Установка каркаса

После того, как нанесли разметку и убедились в ее ровности, устанавливают направляющие профили. Сначала кладут деталь на пол и закрепляют дюбелями, минуя место для двери.

Совет! Отверстия для креплений делают, когда направляющие лежат на полу строго по разметке, после этого направляющие можно двигать.

Сняв направляющие, мастер забивает пробки-дюбели в отверстия в полу. Затем направляющие профили кладутся на место и привинчиваются саморезами. После делают финальную сверку разметки, сравнивая половой профиль с линией на потолке. Для этого используют отвес.

Далее крепят стоечный профиль по линиям на стенах, постоянно сверяя положение металла по уровню, чтобы не было отклонений в сторону. Низ вертикального элемента устанавливается в горизонтальную направляющую. Если крепление происходит к бетонным стенам, используют такой же метод, как на полу. Если стены деревянные, то саморезы вкручиваются без дюбелей. После установки боковых планок переходят к монтажу потолочной направляющей.

Совет! Вкручивать саморезы необходимо на расстоянии до 300 мм друг от друга.

Крепление к потолку происходит тем же методом, что и к полу. Следующий шаг – определение положение двери на потолочном профиле. Для этого используют отвес, сверяя напольную разметку с потолочной. Проводят замеры высоты для каркасных деталей, которые будут обрамлять дверь. Требуемые заготовки вырезаются ножницами.

Вертикальный профиль должен быть идеально прямым в этом месте.

На нем отмечают высоту двери, по отметкам прикручивают перекладину из профиля и укрепляют ее деревянным брусом. К нему приделываются вертикальные стойки. Саморезы устанавливаются в торец.

Если потолки в квартире или доме высокие, то установка межкомнатных перегородок сопровождается использованием дополнительных вертикальных профилей. Они крепятся примерно каждые 500 – 700 мм.

Теперь нужно измерить пространство между дверью и проемами, вычислить, сколько потребуется вертикальных стоек. Крепятся они в 300-600 мм друг от друга. Из металлического профиля вырезают необходимое количество стоек, затем устанавливают их концами внутрь направляющих. Процесс контролируют строительным уровнем. Скреплять профили необходимо саморезами с более крупными шляпками.

Электрическая проводка

Когда каркас будет полностью готов, внутри делают электрическую проводку. Можно сделать это после того, как будет завершена установка гипсокартонных перегородок – листов – с одной стороны. В профилях нужно сделать отверстия, через которые протягивают провода. Всю проводку нужно закрыть гофрированными или гладкими трубками, чтобы защитить от возможных повреждений.

Обшивка каркаса гипсокартоном

Большой этап – обшивка каркаса по размеру ГКЛ листами. Прикручивать гипсокартон необходимо видными саморезами (чаще всего используют черные, созданные специально для крепления ГКЛ). Головки крепежа углубляют на 1 мм.

Если размеры листов слишком большие, их обрезают:

Если листы резали, то они теряют фаску. Это ухудшает монтаж перегородки из гипсокартона. Чтобы сделать фаску, можно использовать рубанок со скошенным ножом.

Совет! Если в перегородке будут использоваться элементы для включения электричества, то коронками нужного диаметра вырезаются отверстия в листах. Через них выводятся провода после полного монтажа конструкции.

Также можно установить на готовую половину коробку для выключателя или розетки. Как только одна сторона будет установлена, в пространство выкладывается утеплитель: изовер, минеральная вата, пенополистирол. Пустым пространство оставлять нельзя, иначе оно приведет к появлению эхо в комнате и другим нежелательным последствиям.

Установка коробки двери

Оставшийся пустым дверной проем обрабатывается в последнюю очередь:

По уровню устанавливают дверной косяк с петлями, используя более крупные саморезы.
Головки саморезов углубляют в деревянные стойки коробки.
Подвешивается дверь (желательно выбирать максимально легкое полотно).

При возникновении проблем из-за недостаточно ровной установки профилей, либо если проем оказался несколько больше, используют деревянные распорки. Оставшиеся зазоры заполняют монтажной пеной. Когда она полностью высохнет, выпирающие части вырезают ножом.

Заделка швов

Финальный этап монтажа перегородок из ГКЛ – заделка всех швов, в том числе шляпок саморезов и гвоздей. На этом этапе применяется сетка-серпянка. Лучше всего выбрать материал с нанесенным клеем, тогда монтаж пройдет быстрее:

После всех процедур переходят к этапу финишной отделки готовой перегородки.

Финишная отделка

Тщательная финальная обработка необходима, чтобы декоративные материалы ложились ровно и правильно на листы. Неаккуратный вид сведет на «нет» все старания строителя.

Завершают отделку финальным слоем шпатлевки, после чего его обрабатывают наждачной бумагой с мелким зерном.

Очистив стену от пыли, наносят дополнительный слой грунтовки и дожидаются полного высыхания. Теперь можно наклеивать обои или другие декоративные элементы.

Создание перегородки из гипсокартона своими руками – это не только простой, но и увлекательный процесс, с которым справится даже новичок. Главное – строго следовать рекомендациям и не пропускать этапы.

Перегородки из гипсокартона своими руками

Бесспорно, каждый из нас мечтает о том, чтобы его жилище отличалось особенным, неповторимым интерьером, а проживание в нем было удобным и комфортным. Однако большинство наших домов и квартир имеют однотипную планировку, а многие из нас, в силу определенных обстоятельств, попросту вынуждены иметь однокомнатное жилье. Каркасные перегородки из гипсокартона являются тем самым “спасательным кругом”, который может помочь в решении наших проблем.

Разделить комнату на функциональные зоны или провести перепланировку квартиры, используя простую технологию и недорогие материалы, не составит особого труда. Возведение таких конструкций по силам любому, мало-мальски знакомому с шуруповертом мужчине, а наша статья с видео и фото поможет сделать перегородку из гипсокартона своими руками даже тем, кто сталкивается с такой задачей впервые.

Анатомия перегородки из ГКЛ

Независимо от ваших дизайнерских замыслов, местоположения или требуемых размеров, все гипсокартонные перегородки, как правило, имеют стандартную конструкцию. В их основе находится жесткий каркас из деревянного бруса или что чаще, из металлического оцинкованного профиля. Использование последнего пользуется большей популярностью из-за того, что он существенно облегчает конструкцию, не уменьшая, при этом ее прочность.

В целях повышения тепло — и звукоизоляционных свойств, каркас перегородки из гипсокартона заполняется специальным материалом. Выбор изоляторов довольно широк как по ценовому диапазону и составу, так и по своим характеристикам. Более подробно этот момент уже описан на страницах нашего сайта, отметим лишь, что самым широко используемым материалом для шумоизоляции является минеральная вата.

Установленный и заполненный каркас обшивается листами гипсокартона – экологически чистого, недорогого и надежного материала, который очень легко монтировать. Существует несколько его типов – влагостойкий, волокнистый, огнезащитный, а также с комбинацией этих свойств. Если вы планируете своими руками возводить перегородки из гипсокартона, не забывайте, что увеличение слоев обшивки существенно повышает прочность конструкции.

К содержанию↑

Инструменты и материалы

Теоретическое, общее устройство перегородки стало понятно, теперь поговорим о тех материалах и инструментах, которые будут необходимы для ее возведения. Итак, нам потребуется:

Профиль для каркаса (рисунок 1). Материал делится на два типа: ПН – направляющий, который крепится к потолку и полу помещения. Он является креплением для стоечного профиля (ПС), который является несущим, обеспечивая жесткость конструкции. По ширине профиль бывает 50, 65, 75 и 100 мм, от этого параметра будет зависеть толщина нашей гипсокартонной перегородки.
Изоляционный материал (рисунок 2). Возьмем самый распространенный и проверенный временем материал – минеральную вату, которой будет заполняться каркас конструкции для улучшения ее тепло — и звукоизоляционных свойств.
Гипсокартон (рисунок 3). Этот материал будет закрывать наш каркас с обеих сторон. Отметим, что листы гипсокартона могут иметь разную толщину (от 9 до 20 мм) и различные характеристики стойкости к воздействию огня и влаги. Эти параметры необходимо учитывать индивидуально, согласно требованиям, которые мы предъявляем к нашей конструкции. К примеру, в ванной комнате она должна обшиваться листами ГКЛВ – влагостойкого типа, а для создания декоративных элементов можно использовать более тонкий материал.

Для изготовления перегородки из гипсокартона своими руками нам потребуется некоторый специальный инструмент, который, впрочем, весьма распространен и может найтись в арсенале любого домашнего мастера:

Лестница-стремянка. Монтаж конструкции предусматривает высотные работы, поэтому стремянка будет нам просто необходима.
Рулетка, уровень, отвес, карандаш и отбивочный шнур – потребуются для разметки расположения.
Перфоратор. С его помощью мы проделаем в перекрытиях отверстия под дюбели для крепления направляющего профиля.
Дрель-шуруповерт. Если вы решили делать перегородку своими руками, без этого инструмента не обойтись. Он поможет нам скрепить каркас конструкции и обшить его гипсокартоном.
Ножницы по металлу. Потребуются для нарезания профиля на куски требуемой длины.
Саморезы по металлу (белого цвета 10–20 мм), для гипсокартона (черные 20–25 мм) и дюбеля (60–70 мм). Необходимы для крепления профиля к потолку и полу, скрепления его в каркас и обшивки.
Строительный нож со сменными лезвиями – для нарезания листов гипсокартона по размеру.

К содержанию↑

Этапы монтажа

Итак, потратившись (в весьма разумных пределах) материально и заручившись моральной поддержкой родных и близких, одобривших наш проект, приступаем непосредственно к монтажу перегородки. Весь этот процесс состоит из нескольких стадий, последовательность которых должна четко соблюдаться.

Этап первый. Разметка. На полу красящим шнуром отмечаем линию, которую затем переносим на потолок и стены с помощью уровня или отвеса. Необходимо помнить, что по этой линии будет равняться направляющий профиль, а для определения границы самой конструкции нужно добавить сюда толщину листа ГКЛ, шпаклевки и отделки. Если перегородка из гипсокартона будет иметь дверной проем, место его расположения также требуется учесть при нанесении разметки.
Этап второй. Монтаж каркаса. К потолку и полу, по отмеченной нами линии, крепим направляющий профиль. Дюбеля, которые мы используем для этого, требуется устанавливать на расстоянии 50–80 см друг от друга. Стоечный профиль сначала крепим по краям направляющих и в месте установки дверного проема. Для удобства необходимо закреплять стойку в нижней направляющей, а затем заводить ее в верхний, выставляя по уровню строго вертикально. По такой же схеме устанавливаем стоечный профиль по всей длине каркаса. Расстояние между стойками перегородки должно составлять ровно 60 см. Для соединения деталей между собой используем саморезы по металлу.
Этап третий. Обшивка. Смонтированный нами каркас нужно обшить гипсокартоном. Боковая поверхность этого материала имеет скошенную кромку, которая позволяет лучше маскировать швы на стыках. Так вот, у первого ряда листов, который будет крепиться впритык к стене, такую кромку необходимо удалить, срезав строительным ножом полосу шириной в 50 мм. При установке перегородки своими руками, мы крепим гипсокартон к профилю саморезами с шагом 200–250 мм, утапливая при этом их шляпки в материал на глубину 1 мм. Закрыв, таким образом, одну из сторон каркаса, нам нужно установить внутри него необходимые закладные детали (опоры для полок, светильников и т. д.) и проложить коммуникации (электропроводку, трубы и пр.). После этого мы можем заполнять каркас материалом для тепло — и звукоизоляции, укладывая плиты из минеральной ваты между стойками плотно и без зазоров. Закончив эти работы, мы обшиваем оставшуюся сторону нашей конструкции и переходим к отделке ее поверхности.
Этап четвертый. Отделка. Итак, гипсокартонная перегородка установлена своими руками, остается лишь заделать все швы и неровности. Стыки между листами проклеиваем монтажной сеткой и выравниваем с помощью стартовой шпаклевки. Места установки саморезов и всю поверхность листов покрываем слоем финишной шпаклевки. С помощью мелкой наждачной бумаги или абразивной сетки выравниваем нанесенное покрытие.

На этом все, наша конструкция готова к окончательной отделке любым подходящим материалом. Ее идеально ровную поверхность можно с легкостью оклеить обоями, красить, облицовывать плиткой. Выбор возможных вариантов – только за вами.

К содержанию↑

Тонкости создания перегородки из гипсокартона

Важно помнить о том, что крепление направляющего профиля как к потолку, так и к полу, необходимо производить, прокладывая между ним и поверхностью уплотнительную ленту или специальный герметик.

Стоечный профиль, который крепится к основным стенам, а также является опорой для дверного проема, имеет смысл усилить деревянным брусом такого же размера. Места стыковки каркаса и стен также нужно проложить уплотнительным материалом.

Гипсокартон для перегородки нужно крепить вразбежку, то есть, если в первом ряду целый лист был внизу конструкции, то во втором его следует крепить сверху. Подрезая материал по размеру, мы вынужденно удаляем скосы на его боковинах. В этом случае нам придется либо нарезать фаски специальным рубанком, либо (что гораздо проще) оставить зазор между листами в 1–2 мм для последующей отделки стыка шпаклевкой.

Монтируя перегородку из гипсокартона своими силами, нужно помнить, что между основными перекрытиями (потолком и полом) и поверхностью обшивки должен обязательно оставаться зазор 10 мм, который необходим для компенсации расширения гипсокартона от перемены влажности и температуры.

Важно! На отметке, определяющей высоту дверного проема, к стоечному профилю перегородки нужно прикрепить следующую конструкцию. Отрезаем кусок ПН на 30 см больше, чем ширина проема. На расстоянии 15 см от каждого края этой заготовки, на боковинах профиля делается надрез под углом 45⁰, после чего края сгибаются в П-образную конструкцию и скрепляются саморезами. Полученная заготовка устанавливается на необходимой высоте и крепится также при помощи саморезов. По такому же принципу формируется периметр оконных проемов, в случае, если они предусмотрены проектом.

Итак, мы рассказали вам о принципах и некоторых нюансах монтажа перегородки из гипсокартона. Пошаговые фото и подробные видео, описывающие всю технологию этого процесса, вы всегда сможете найти на страницах нашего сайта. Делитесь с нами своим опытом, задавайте вопросы, выдвигайте предложения. Мы всегда готовы помочь начинающим домашним мастерам и с радостью выслушаем советы бывалых специалистов.

Автор статьи

Поделись статьей с друзьями:

Baseline Profile — обзор

Video Coding Layer

YCbCr Color Space

H.264 использует цветовое пространство YCbCr, поддерживая выборку 4: 2: 0, 4: 2: 2 и 4: 4: 4. Варианты дискретизации 4: 2: 2 и 4: 4: 4 увеличивают разрешение цветности по сравнению с 4: 2: 0, что приводит к лучшему качеству изображения. Помимо 8-битных данных YCbCr, H.264 поддерживает 10- и 12-битные данные YCbCr для дальнейшего улучшения качества изображения.

Макроблоки

В H.264 было расширено разделение макроблоков 16 × 16.Такая мелкая детализация приводит к потенциально большому количеству векторов движения на макроблок (до 32) и количеству блоков, которые необходимо интерполировать (до 96). Чтобы ограничить сложность кодера / декодера, существуют ограничения на количество векторов движения, используемых для двух последовательных макроблоков.

Маскирование ошибок улучшено с помощью Гибкого упорядочивания макроблоков (FMO), который назначает макроблоки другому слайсу, чтобы они передавались в последовательности без сканирования. Это снижает вероятность того, что ошибка повлияет на большую пространственную область, и улучшает маскирование ошибок за счет возможности использования соседних макроблоков для прогнозирования пропущенного макроблока.

Компенсация движения

Компенсация движения пикселей:

Точность компенсации движения улучшена по сравнению с точностью ½ пикселя, используемой в большинстве ранних видеокодеков. H.264 поддерживает ту же точность ¼ пикселя, которая используется в новейшем видеокодеке MPEG-4.

Несколько опорных кадров

H.264 добавляет поддержку множественных опорных кадров. Это увеличивает сжатие за счет улучшения процесса прогнозирования и повышает устойчивость к ошибкам за счет возможности использовать другой опорный кадр в случае потери одного.

Один макроблок может использовать до 8 опорных кадров (до 3 для HDTV) с общим пределом в 16 опорных кадров, используемых в кадре.

Чтобы компенсировать различные временные расстояния между текущим и опорным кадрами, предсказанные блоки усредняются с настраиваемыми весовыми параметрами. Эти параметры могут быть либо встроены в поток битов, либо декодер может неявно извлекать их из временных ссылок.

Преобразование, масштабирование и квантование

H.264 использует простое целочисленное преобразование 4 × 4. Напротив, более старые видеокодеки используют DCT 8 × 8, который работает с коэффициентами с плавающей запятой. Дополнительное преобразование 2 × 2 применяется к четырем коэффициентам DC CbCr. Макроблоки Intra 16 × 16 имеют дополнительное преобразование 4 × 4, выполняемое для шестнадцати DC-коэффициентов Y.

Артефакты блокирования и звонка уменьшаются в результате меньшего размера блока, используемого H.264. Использование целочисленных коэффициентов устраняет ошибки округления, которые вызывают дрейфующие артефакты, характерные для видеокодеков на основе DCT.

Для квантования H.264 использует набор из 52 однородных скалярных квантователей с шагом шага около 12,5% между каждым.

Затем квантованные коэффициенты сканируются от низкой частоты к высокой частоте с использованием одного из двух порядков сканирования.

Энтропийное кодирование

После квантования и зигзагообразного сканирования H.264 использует два типа энтропийного кодирования: кодирование с переменной длиной (VLC) и контекстно-адаптивное двоичное арифметическое кодирование (CABAC).

Для всего, кроме коэффициентов преобразования, H.264 использует одну универсальную таблицу VLC (UVLC), которая использует бесконечный набор кодовых слов (экспоненциальный голомб). Вместо нескольких таблиц VLC, используемых другими видеокодеками, в соответствии со статистикой настраивается только сопоставление с одной таблицей UVLC.

Для коэффициентов преобразования, которые потребляют большую часть полосы пропускания, H.264 использует контекстно-адаптивное кодирование переменной длины (CAVLC). На основании ранее обработанных данных выбирается лучшая таблица VLC.

% PDF-1.7 % 3732 0 объект > эндобдж xref 3732 764 0000000016 00000 н. 0000018862 00000 п. 0000019030 00000 п. 0000019408 00000 п. 0000019929 00000 п. 0000020891 00000 п. 0000020941 00000 п. 0000020996 00000 н. 0000021198 00000 п. 0000021382 00000 п. 0000022242 00000 п. 0000023206 00000 п. 0000023388 00000 п. 0000024284 00000 п. 0000024477 00000 п. 0000024975 00000 п. 0000025167 00000 п. 0000025533 00000 п. 0000025603 00000 п. 0000025798 00000 п. 0000042202 00000 п. 0000049621 00000 п. 0000050633 00000 п. 0000053193 00000 п. 0000053370 00000 п. 0000053431 00000 п. 0000053543 00000 п. 0000053635 00000 п. 0000053773 00000 п. 0000053909 00000 п. 0000054102 00000 п. 0000054203 00000 п. 0000054349 00000 п. 0000054541 00000 п. 0000054679 00000 п. 0000054783 00000 п. 0000055009 00000 п. 0000055103 00000 п. 0000055337 00000 п. 0000055563 00000 п. 0000055664 00000 п. 0000055790 00000 п. 0000055991 00000 п. 0000056085 00000 п. 0000056306 00000 п. 0000056510 00000 п. 0000056604 00000 п. 0000056763 00000 п. 0000056995 00000 п. 0000057133 00000 п. 0000057279 00000 н. 0000057468 00000 п. 0000057565 00000 п. 0000057720 00000 п. 0000057952 00000 п. 0000058053 00000 п. 0000058193 00000 п. 0000058401 00000 п. 0000058495 00000 п. 0000058685 00000 п. 0000058891 00000 п. 0000058988 00000 п. 0000059137 00000 п. 0000059336 00000 п. 0000059479 00000 п. 0000059580 00000 п. 0000059719 00000 п. 0000059862 00000 п. 0000059962 00000 н. 0000060114 00000 п. 0000060264 00000 п. 0000060364 00000 н. 0000060559 00000 п. 0000060725 00000 п. 0000060824 00000 п. 0000060925 00000 п. 0000061072 00000 п. 0000061180 00000 п. 0000061290 00000 п. 0000061395 00000 п. 0000061505 00000 п. 0000061626 00000 п. 0000061732 00000 п. 0000061827 00000 п. 0000062011 00000 п. 0000062190 00000 п. 0000062287 00000 п. 0000062408 00000 п. 0000062609 00000 п. 0000062863 00000 п. 0000062967 00000 п. 0000063064 00000 п. 0000063269 00000 п. 0000063522 00000 п. 0000063639 00000 п. 0000063753 00000 п. 0000063978 00000 п. 0000064093 00000 п. 0000064197 00000 п. 0000064428 00000 п. 0000064532 00000 п. 0000064685 00000 п. 0000064892 00000 н. 0000065099 00000 п. 0000065279 00000 п. 0000065398 00000 п. 0000065496 00000 п. 0000065632 00000 п. 0000065758 00000 п. 0000065895 00000 п. 0000066037 00000 п. 0000066202 00000 п. 0000066346 00000 п. 0000066471 00000 п. 0000066592 00000 п. 0000066718 00000 п. 0000066841 00000 п. 0000066977 00000 п. 0000067095 00000 п. 0000067223 00000 п. 0000067355 00000 п. 0000067466 00000 п. 0000067577 00000 п. 0000067708 00000 п. 0000067848 00000 п. 0000067959 00000 п. 0000068070 00000 п. 0000068219 00000 п. 0000068318 00000 п. 0000068417 00000 п. 0000068528 00000 п. 0000068639 00000 п. 0000068750 00000 п. 0000068861 00000 п. 0000068990 00000 н. 0000069121 00000 п. 0000069248 00000 п. 0000069378 00000 п. 0000069499 00000 п. 0000069620 00000 п. 0000069754 00000 п. 0000069894 00000 п. 0000070027 00000 н. 0000070154 00000 п. 0000070300 00000 п. 0000070429 00000 п. 0000070562 00000 п. 0000070700 00000 п. 0000070829 00000 п. 0000070968 00000 п. 0000071106 00000 п. 0000071235 00000 п. 0000071361 00000 п. 0000071518 00000 п. 0000071631 00000 п. 0000071760 00000 п. 0000071944 00000 п. 0000072142 00000 п. 0000072319 00000 п. 0000072514 00000 п. 0000072683 00000 п. 0000072860 00000 п. 0000072959 00000 п. 0000073074 00000 п. 0000073251 00000 п. 0000073350 00000 п. 0000073461 00000 п. 0000073638 00000 п. 0000073737 00000 п. 0000073852 00000 п. 0000074028 00000 п. 0000074126 00000 п. 0000074236 00000 п. 0000074405 00000 п. 0000074591 00000 п. 0000074752 00000 п. 0000074927 00000 н. 0000075119 00000 п. 0000075286 00000 п. 0000075461 00000 п. 0000075653 00000 п. 0000075820 00000 п. 0000076019 00000 п. 0000076115 00000 п. 0000076263 00000 п. 0000076441 00000 п. 0000076539 00000 п. 0000076653 00000 п. 0000076831 00000 п. 0000076929 00000 п. 0000077041 00000 п. 0000077219 00000 п. 0000077317 00000 п. 0000077431 00000 п. 0000077609 00000 п. 0000077707 00000 п. 0000077819 00000 п. 0000077935 00000 п. 0000078063 00000 п. 0000078188 00000 п. 0000078305 00000 п. 0000078420 00000 п. 0000078542 00000 п. 0000078668 00000 п. 0000078784 00000 п. 0000078912 00000 п. 0000079037 00000 н. 0000079154 00000 п. 0000079269 00000 п. 0000079391 00000 п. 0000079507 00000 п. 0000079635 00000 п. 0000079760 00000 п. 0000079877 00000 п. 0000079992 00000 н. 0000080114 00000 п. 0000080240 00000 п. 0000080356 00000 п. 0000080484 00000 п. 0000080609 00000 п. 0000080726 00000 п. 0000080841 00000 п. 0000080963 00000 п. 0000081063 00000 п. 0000081182 00000 п. 0000081361 00000 п. 0000081461 00000 п. 0000081568 00000 п. 0000081738 00000 п. 0000081838 00000 п. 0000081960 00000 п. 0000082151 00000 п. 0000082251 00000 п. 0000082402 00000 п. 0000082514 00000 п. 0000082639 00000 п. 0000082769 00000 н. 0000082904 00000 п. 0000083035 00000 п. 0000083172 00000 п. 0000083305 00000 п. 0000083405 00000 п. 0000083518 00000 п. 0000083699 00000 н. 0000083799 00000 п. 0000083912 00000 п. 0000084029 00000 п. 0000084164 00000 п. 0000084281 00000 п. 0000084416 00000 п. 0000084514 00000 п. 0000084619 00000 п. 0000084743 00000 п. 0000084898 00000 н. 0000084998 00000 п. 0000085114 00000 п. 0000085295 00000 п. 0000085395 00000 п. 0000085511 00000 п. 0000085692 00000 п. 0000085792 00000 п. 0000085908 00000 п. 0000086089 00000 п. 0000086189 00000 п. 0000086305 00000 п. 0000086422 00000 н. 0000086546 00000 п. 0000086663 00000 п. 0000086787 00000 п. 0000086904 00000 п. 0000087028 00000 п. 0000087145 00000 п. 0000087269 00000 п. 0000087367 00000 п. 0000087480 00000 п. 0000087615 00000 п. 0000087734 00000 п. 0000087889 00000 п. 0000087989 00000 п. 0000088105 00000 п. 0000088280 00000 п. 0000088380 00000 п. 0000088496 00000 п. 0000088671 00000 п. 0000088771 00000 п. 0000088887 00000 п. 0000089062 00000 н. 0000089162 00000 п. 0000089278 00000 н. 0000089409 00000 п. 0000089536 00000 п. 0000089653 00000 п. 0000089790 00000 н. 0000089914 00000 н. 00000

00000 п. 00000

00000 п. 00000 00000 п. 0000091186 00000 п. 0000091317 00000 п. 0000091444 00000 п. 0000091561 00000 п. 0000091698 00000 п. 0000091822 00000 п. 0000091927 00000 н. 0000092081 00000 п. 0000092183 00000 п. 0000092308 00000 п. 0000092489 00000 п. 0000092591 00000 н. 0000092700 00000 н. 0000092872 00000 п. 0000092974 00000 п. 0000093098 00000 п. 0000093295 00000 п. 0000093397 00000 п. 0000093521 00000 п. 0000093649 00000 п. 0000093818 00000 п. 0000093920 00000 н. 0000094032 00000 п. 0000094158 00000 п. 0000094284 00000 п. 0000094451 00000 п. 0000094578 00000 п. 0000094710 00000 п. 0000094847 00000 н. 0000094980 00000 п. 0000095117 00000 п. 0000095256 00000 п. 0000095391 00000 п. 0000095524 00000 п. 0000095649 00000 п. 0000095766 00000 п. 0000095881 00000 п. 0000096029 00000 п. 0000096154 00000 п. 0000096288 00000 п. 0000096414 00000 п. 0000096532 00000 п. 0000096648 00000 н. 0000096797 00000 п. 0000096931 00000 п. 0000097057 00000 п. 0000097175 00000 п. 0000097291 00000 п. 0000097414 00000 п. 0000097539 00000 п. 0000097673 00000 п. 0000097799 00000 н. 0000097917 00000 п. 0000098033 00000 п. 0000098182 00000 п. 0000098283 00000 п. 0000098400 00000 н. 0000098583 00000 п. 0000098684 00000 п. 0000098801 00000 п. 0000098919 00000 п. 0000099044 00000 н. 0000099162 00000 н. 0000099287 00000 п. 0000099388 00000 н. 0000099504 00000 н. 0000099673 00000 п. 0000099816 00000 н. 0000099950 00000 н. 0000100115 00000 н. 0000100218 00000 н. 0000100340 00000 н. 0000100522 00000 н. 0000100625 00000 н. 0000100756 00000 н. 0000100879 00000 н. 0000101052 00000 п. 0000101155 00000 н. 0000101271 00000 н. 0000101408 00000 п. 0000101574 00000 н. 0000101734 00000 п. 0000101883 00000 н. 0000102003 00000 н. 0000102141 00000 п. 0000102263 00000 н. 0000102391 00000 н. 0000102522 00000 н. 0000102655 00000 н. 0000102798 00000 н. 0000102899 00000 н. 0000103016 00000 н. 0000103194 00000 п. 0000103295 00000 н. 0000103412 00000 н. 0000103586 00000 п. 0000103687 00000 н. 0000103804 00000 п. 0000103977 00000 н. 0000104078 00000 п. 0000104200 00000 н. 0000104328 00000 п. 0000104459 00000 п. 0000104595 00000 п. 0000104723 00000 н. 0000104854 00000 н. 0000104973 00000 п. 0000105170 00000 н. 0000105320 00000 н. 0000105461 00000 п. 0000105590 00000 н. 0000105724 00000 н. 0000105880 00000 н. 0000106012 00000 н. 0000106202 00000 н. 0000106393 00000 п. 0000106555 00000 н. 0000106658 00000 н. 0000106783 00000 н. 0000106919 00000 п. 0000107048 00000 н. 0000107220 00000 н. 0000107322 00000 н. 0000107449 00000 н. 0000107613 00000 п. 0000107712 00000 н. 0000107829 00000 п. 0000107986 00000 п. 0000108089 00000 н. 0000108195 00000 н. 0000108360 00000 н. 0000108463 00000 п. 0000108601 00000 п. 0000108719 00000 п. 0000108901 00000 н. 0000109004 00000 п. 0000109126 00000 н. 0000109299 00000 н. 0000109402 00000 н. 0000109516 00000 п. 0000109645 00000 н. 0000109775 00000 п. 0000109902 00000 н. 0000110017 00000 н. 0000110149 00000 п. 0000110288 00000 п. 0000110421 00000 н. 0000110559 00000 п. 0000110680 00000 п. 0000110827 00000 н. 0000110963 00000 н. 0000111092 00000 н. 0000111195 00000 н. 0000111362 00000 н. 0000111559 00000 н. 0000111676 00000 н. 0000111798 00000 н. 0000111963 00000 н. 0000112066 00000 н. 0000112179 00000 н. 0000112358 00000 н. 0000112456 00000 н. 0000112573 00000 н. 0000112766 00000 н. 0000112869 00000 н. 0000112981 00000 н. 0000113131 00000 п. 0000113229 00000 н. 0000113394 00000 н. 0000113563 00000 н. 0000113661 00000 н. 0000113858 00000 н. 0000114043 00000 н. 0000114141 00000 п. 0000114282 00000 н. 0000114402 00000 н. 0000114523 00000 н. 0000114640 00000 н. 0000114755 00000 н. 0000114882 00000 н. 0000114995 00000 н. 0000115118 00000 н. 0000115230 00000 н. 0000115340 00000 н. 0000115455 00000 н. 0000115556 00000 н. 0000115657 00000 н. 0000115838 00000 н. 0000115939 00000 н. 0000116046 00000 н. 0000116161 00000 п. 0000116262 00000 н. 0000116369 00000 н. 0000116484 00000 н. 0000116646 00000 н. 0000116788 00000 н. 0000116959 00000 н. 0000117084 00000 н. 0000117262 00000 н. 0000117367 00000 н. 0000117522 00000 н. 0000117672 00000 н. 0000117809 00000 н. 0000117943 00000 п. 0000118074 00000 н. 0000118220 00000 н. 0000118352 00000 н. 0000118477 00000 н. 0000118598 00000 н. 0000118748 00000 н. 0000118894 00000 н. 0000119006 00000 н. 0000119131 00000 н. 0000119252 00000 н. 0000119430 00000 н. 0000119530 00000 н. 0000119644 00000 н. 0000119790 00000 н. 0000119915 00000 н. 0000120044 00000 н. 0000120183 00000 н. 0000120353 00000 п. 0000120492 00000 н. 0000120660 00000 н. 0000120803 00000 н. 0000120932 00000 н. 0000121084 00000 н. 0000121235 00000 н. 0000121416 00000 н. 0000121544 00000 н. 0000121653 00000 н. 0000121791 00000 н. 0000121932 00000 н. 0000122065 00000 н. 0000122172 00000 н. 0000122298 00000 н. 0000122450 00000 н. 0000122554 00000 н. 0000122692 00000 н. 0000122815 00000 н. 0000122966 00000 н. 0000123136 00000 н. 0000123234 00000 н. 0000123346 00000 н. 0000123515 00000 н. 0000123612 00000 н. 0000123723 00000 н. 0000123915 00000 н. 0000124012 00000 н. 0000124147 00000 н. 0000124318 00000 н. 0000124415 00000 н. 0000124526 00000 н. 0000124681 00000 н. 0000124784 00000 н. 0000124910 00000 н. 0000125058 00000 н. 0000125169 00000 н. 0000125297 00000 н. 0000125470 00000 н. 0000125573 00000 н. 0000125689 00000 н. 0000125819 00000 н. 0000125953 00000 н. 0000126081 00000 н. 0000126211 00000 н. 0000126345 00000 н. 0000126477 00000 н. 0000126623 00000 н. 0000126748 00000 н. 0000126881 00000 н. 0000126993 00000 н. 0000127175 00000 н. 0000127290 00000 н. 0000127407 00000 н. 0000127524 00000 н. 0000127639 00000 н. 0000127768 00000 н. 0000127900 00000 н. 0000128074 00000 н. 0000128173 00000 н. 0000128271 00000 н. 0000128383 00000 н. 0000128495 00000 н. 0000128619 00000 н. 0000128746 00000 н. 0000128875 00000 н. 0000129000 00000 н. 0000129163 00000 н. 0000129265 00000 н. 0000129375 00000 п. 0000129544 00000 н. 0000129646 00000 н. 0000129757 00000 н. 0000129920 00000 н. 0000130021 00000 н. 0000130140 00000 н. 0000130305 00000 н. 0000130406 00000 н. 0000130527 00000 н. 0000130664 00000 н. 0000130792 00000 н. 0000130919 00000 н. 0000131045 00000 н. 0000131167 00000 н. 0000131281 00000 н. 0000131407 00000 н. 0000131539 00000 н. 0000131667 00000 н. 0000131803 00000 н. 0000131934 00000 н. 0000132063 00000 н. 0000132195 00000 н. 0000132371 00000 н. 0000132470 00000 н. 0000132598 00000 н. 0000132724 00000 н. 0000132852 00000 н. 0000133014 00000 н. 0000133115 00000 н. 0000133227 00000 н. 0000133395 00000 н. 0000133497 00000 н. 0000133607 00000 н. 0000133735 00000 н. 0000133887 00000 н. 0000133988 00000 н. 0000134104 00000 п. 0000134230 00000 н. 0000134358 00000 п. 0000134482 00000 н. 0000134612 00000 н. 0000134740 00000 н. 0000134863 00000 н. 0000134982 00000 н. 0000135105 00000 н. 0000135286 00000 н. 0000135384 00000 п. 0000135489 00000 н. 0000135621 00000 н. 0000135741 00000 н. 0000135869 00000 н. 0000136032 00000 н. 0000136151 00000 н. 0000136283 00000 н. 0000136440 00000 н. 0000136545 00000 н. 0000136711 00000 н. 0000136864 00000 н. 0000137008 00000 н. 0000137156 00000 н. 0000137289 00000 н. 0000137453 00000 п. 0000137600 00000 н. 0000137736 00000 н. 0000137839 00000 н. 0000137998 00000 н. 0000138124 00000 н. 0000138244 00000 н. 0000138381 00000 п. 0000138524 00000 н. 0000138647 00000 н. 0000138745 00000 н. 0000138859 00000 н. 0000139045 00000 н. 0000139145 00000 н. 0000139266 00000 н. 0000139390 00000 н. 0000139510 00000 н. 0000139663 00000 н. 0000139815 00000 н. 0000139918 00000 н. 0000140050 00000 н. 0000140199 00000 н. 0000140346 00000 п. 0000140481 00000 н. 0000140613 00000 п. 0000140712 00000 н. 0000140825 00000 н. 0000140923 00000 п. 0000141085 00000 н. 0000141221 00000 н. 0000141332 00000 н. 0000141474 00000 н. 0000141624 00000 н. 0000141720 00000 н. 0000141885 00000 н. 0000142110 00000 н. 0000142206 00000 н. 0000142421 00000 н. 0000142575 00000 н. 0000142674 00000 н. 0000142786 00000 н. 0000142886 00000 п. 0000143016 00000 н. 0000143128 00000 н. 0000143292 00000 н. 0000143390 00000 н. 0000143506 00000 н. 0000143638 00000 н. 0000143734 00000 н. 0000143908 00000 н. 0000144163 00000 н. 0000144259 00000 н. 0000144482 00000 н. 0000144644 00000 н. 0000144744 00000 н. 0000144856 00000 н. 0000145035 00000 н. 0000145135 00000 н. 0000145265 00000 н. 0000145377 00000 н. 0000145525 00000 н. 0000145640 00000 п. 0000145758 00000 н. 0000145861 00000 н. 0000145988 00000 н. 0000146108 00000 п. 0000146236 00000 п. 0000146393 00000 н. 0000146578 00000 н. 0000146705 00000 н. 0000146814 00000 н. 0000146938 00000 п. 0000147057 00000 н. 0000147177 00000 н. 0000147291 00000 н. 0000147410 00000 п. 0000147529 00000 н. 0000147647 00000 н. 0000147764 00000 н. 0000147953 00000 н. 0000148067 00000 н. 0000148181 00000 н. 0000148303 00000 н. 0000148425 00000 н. 0000148619 00000 п. 0000148772 00000 н. 0000148872 00000 н. 0000148976 00000 н. 0000149151 00000 н. 0000149251 00000 н. 0000149354 00000 п. 0000149487 00000 н. 0000149617 00000 н. 0000149752 00000 н. 0000149871 00000 н. 0000150005 00000 н. 0000150134 00000 н. 0000150331 00000 п. 0000150434 00000 н. 0000150561 00000 н. 0000150694 00000 н. 0000150837 00000 н. 0000150967 00000 н. 0000151102 00000 н. 0000151220 00000 н. 0000151339 00000 н. 0000151473 00000 н. 0000151602 00000 н. 0000015576 00000 п. трейлер ] / Назад 2767669 >> startxref 0 %% EOF 4495 0 объект > поток hZ} p, ɒu’ˎM8r @ Ȗl,! 6 (`: EPc | SR> # e2.3Ж = c3: f:% 2LiqN ۽ N;? 1 ֽ} {}

Beyoncé — Partition Тексты песен | Genius Тексты

Трек номер шесть из неожиданного одноименного альбома Бейонсе. На альбоме «Partition», как и «Haunted», состоит из двух частей — «Yoncé» и «Partition». В первой из двух показано рождение нового альтер-эго — Йонсе — и Бей наполовину читает умные стихи об утверждении своей сексуальности в клубе. Вторая часть — «Partition» — откровенно повествует о сексе с ее мужчиной на заднем сиденье машины, многозначительно крадущемся в простом барабанном ритме, щелчках пальцами, а иногда и на пульсирующих синтезаторах.

В рамках ее мини-документального фильма о создании Beyoncé , вот что она сказала о «Partition»:

Это возвращает меня к тому, что я был в машине в подростковом возрасте. Это возвращает меня к тому моменту, когда мы с мужем впервые встречаемся, он пытается совать меня и думает, что я самая горячая девушка в мире. У меня была вся эта фантазия о том, чтобы быть в машине, и весь этот фильм крутился в моей голове. У меня не было ручки и бумаги. Я подошел к микрофону и сказал: «О, нажмите« Запись ».’

Видеоклипы на «Yoncé» и «Partition» разделены, несмотря на то, что они были выпущены как один трек в альбоме. Режиссер Рики Саиз, в видео Йонсе представлены модели Шанель Иман, Джордан Данн и Джоан Смоллс. Видео в основном происходит в грязном бруклинском переулке и отличается явной непосредственностью. Очень уличный, грубый и несколько провокационный, это, безусловно, одна из самых непринужденных работ на визуальном альбоме.

«Перегородка», напротив, очень хорошо продумана.Режиссером видео является Джейк Нава, который отвечает не только за «*** Flawless» и «Grown Woman» на шоу Beyoncé , но и за многие из самых знаковых видео Бея, в том числе «Single Ladies». Действие происходит в парижском стриптиз-клубе Crazy Horse. Это, безусловно, одно из самых сексуальных видео, которые Бейонсе когда-либо делала.

Когда я родила, у меня было 195 фунтов … Я безумно трудился, чтобы вернуть свое тело. Я хотел показать свое тело. Я хотел показать, что у вас может быть ребенок, вы можете много работать и вернуть свое тело.Я знаю, что многие женщины чувствуют то же самое после родов. Вы можете иметь своего ребенка, и вы по-прежнему можете веселиться, и при этом быть сексуальным, и по-прежнему мечтать, и по-прежнему жить для себя. Меня это не смущает, и я не чувствую, что должен защищать эту сторону меня, потому что я действительно верю, что сексуальность — это сила, которая есть у всех нас.

— Бей комментирует актуальность видео «Раздел»

Док-станция для дублирования жестких дисков с USB 3.0 на SATA — Дубликаторы жестких дисков

Windows 10

Прежде чем вы сможете получить доступ к новому или отформатированному диску в вашей операционной системе, вам необходимо сначала инициализировать его, а затем создать раздел на диске.Раздел определяет область диска, которая будет использоваться для хранения данных. Раздел использует файловую систему (например, ex-FAT, NTFS и т. Д.).

Инициализировать диск

Примечание: Обычно инициализировать диск требуется только в том случае, если он новый. Если вы не можете найти неинициализированный диск в управлении дисками, пропустите следующие шаги и попробуйте разбить устройство на разделы.

Нажмите клавишу Windows + R , введите compmgmt.msc и щелкните Выполнить , чтобы открыть Управление компьютером .
Перейдите в Управление дисками .
При появлении запроса инициализируйте диск (ы). Если вы используете Windows ^® 7 или новее и используете диск размером более 2 ТБ, инициализируйте диск (ы) с помощью GPT. Если вы используете более раннюю версию Windows, инициализируйте диск (ы) с MBR. Для получения дополнительной информации посетите следующий FAQ: https://www.startech.com/support/faqs/technical-support?topic=hard-drives#mbr-vs-gpt.
Щелкните ОК .

Создать раздел на диске

Примечание: Следующие шаги создают раздел NTFS, который использует все пространство на диске. Чтобы использовать другую файловую систему, выберите другой вариант на шаге 6.

Щелкните правой кнопкой мыши Нераспределенный или RAW том и выберите Новый простой том .
В Мастере создания нового раздела нажмите Далее .
Выберите Основной раздел .
Оставьте для размера раздела значение по умолчанию и нажмите Далее .
Назначьте букву диска или оставьте значение по умолчанию и нажмите Далее .
Введите следующие параметры для форматирования раздела:

В поле Файловая система введите NTFS .
Установите размер единицы распределения с на По умолчанию .
В поле Метка тома введите < ваше имя / номер >.
Установите флажок Выполнить быстрое форматирование .
Снимите флажок Включить сжатие файлов и папок .

Нажмите Далее > Готово .

Новый диск должен появиться в проводнике Windows.

Mac OS

Инициализировать диск

Mac OSX обнаруживает диск, который необходимо инициализировать, и автоматически предлагает вам инициализировать диск. Если вам будет предложено инициализировать диск, нажмите Инициализировать . Если вам не предлагается инициализировать диск, и вы не можете найти диск в Finder , вам нужно будет создать раздел на диске.

Создать раздел на диске

Примечание: Следующие шаги создают раздел HFS + (Mac OS Extended (журналируемый)), который использует все пространство на диске.

Чтобы создать раздел на новом диске, выполните следующие действия:

Открыть Finder .
Перейдите к Applications и щелкните Utilities .
Откройте Disk Utility .
Выберите новый диск и щелкните вкладку Раздел .
Щелкните Параметры и убедитесь, что для него установлено значение Таблица разделов GUID .
Введите имя раздела.
Щелкните Раздел .

Теперь диск должен быть доступен в Finder.

Для продуктов, относящихся к этой статье, щелкните здесь.

Процессор Intel Core i77700K 8 МБ кэш-памяти до 4,50 ГГц Технические характеристики продукта

Дата выпуска

Дата первого представления продукта.

Литография

Литография относится к полупроводниковой технологии, используемой для изготовления интегральной схемы, и указывается в нанометрах (нм), что указывает на размер элементов, построенных на полупроводнике.

Количество ядер

Ядра — это аппаратный термин, который описывает количество независимых центральных процессоров в одном вычислительном компоненте (кристалле или микросхеме).

Количество потоков

Поток, или поток выполнения, — это программный термин, обозначающий базовую упорядоченную последовательность инструкций, которые могут проходить или обрабатываться одним ядром ЦП.

Базовая частота процессора

Базовая частота процессора описывает скорость, с которой транзисторы процессора открываются и закрываются.Базовая частота процессора — это рабочая точка, в которой определяется TDP. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Макс.частота в турбонагнетателе

Max turbo frequency — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost и, при ее наличии, Intel® Thermal Velocity Boost.Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

Кэш

CPU Cache — это область быстрой памяти, расположенная на процессоре. Intel® Smart Cache относится к архитектуре, которая позволяет всем ядрам динамически совместно использовать доступ к кеш-памяти последнего уровня.

Скорость автобуса

Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами.Типы включают в себя внешнюю шину (FSB), которая передает данные между ЦП и концентратором контроллера памяти; прямой медиаинтерфейс (DMI), который представляет собой двухточечное соединение между интегрированным контроллером памяти Intel и концентратором контроллера ввода-вывода Intel на материнской плате компьютера; и Quick Path Interconnect (QPI), которое представляет собой двухточечное соединение между ЦП и встроенным контроллером памяти.

Количество ссылок QPI

Линия

QPI (Quick Path Interconnect) представляет собой высокоскоростную шину связи точка-точка между процессором и набором микросхем.

Технология Intel® Turbo Boost 2.0 Частота

^‡

Intel® Turbo Boost Technology 2.0 Частота — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.

TDP

Расчетная тепловая мощность (TDP) представляет собой среднюю мощность в ваттах, которую процессор рассеивает при работе на базовой частоте со всеми активными ядрами в рамках определенной Intel рабочей нагрузки высокой сложности.Требования к тепловому раствору см. В техническом паспорте.

Доступны встроенные опции

Embedded Options Available указывает на продукты, которые предлагают расширенную доступность покупки для интеллектуальных систем и встроенных решений. Заявки на сертификацию продукции и условия использования можно найти в отчете о квалификации выпуска продукции (PRQ).За подробностями обращайтесь к своему представителю Intel.

Максимальный объем памяти (зависит от типа памяти)

Максимальный объем памяти означает максимальный объем памяти, поддерживаемый процессором.

Типы памяти

Процессоры Intel®

бывают четырех различных типов: одноканальные, двухканальные, трехканальные и гибкие.Максимальная поддерживаемая скорость памяти может быть ниже при установке нескольких модулей DIMM на канал в продуктах, поддерживающих несколько каналов памяти.

Максимальное количество каналов памяти

Число каналов памяти относится к работе полосы пропускания для реального приложения.

Поддерживаемая память ECC

^‡

ECC Memory Supported указывает, что процессор поддерживает память с кодом исправления ошибок.Память ECC — это тип системной памяти, которая может обнаруживать и исправлять распространенные виды повреждения внутренних данных. Обратите внимание, что для поддержки памяти ECC требуется поддержка как процессора, так и набора микросхем.

Графика процессора

^‡

Processor Graphics указывает схему обработки графики, интегрированную в процессор, обеспечивающую возможности графики, вычислений, мультимедиа и отображения.Марки графических процессоров включают в себя графику Intel® Iris® Xe, графику Intel® UHD, графику Intel® HD, графику Iris®, графику Iris® Plus и графику Iris® Pro. Дополнительную информацию см. В разделе Технология графики Intel®.

Только графика Intel® Iris® Xe: для использования марки Intel® Iris® Xe система должна быть оснащена 128-битной (двухканальной) памятью. В противном случае используйте бренд Intel® UHD.

Графика Базовая частота

Графика Базовая частота относится к номинальной / гарантированной тактовой частоте графического рендеринга в МГц.

Макс.динамическая частота графики

Максимальная динамическая частота графики относится к максимальной тактовой частоте рендеринга графики (в МГц), которая может поддерживаться с помощью Intel® HD Graphics с функцией динамической частоты.

Макс.объем видеопамяти графической системы

Максимальный объем памяти, доступный для графики процессора.Графика процессора работает в той же физической памяти, что и ЦП (с учетом ограничений ОС, драйверов и других систем).

Поддержка 4K

Поддержка 4K означает, что продукт поддерживает разрешение 4K, которое здесь определяется как минимум 3840 x 2160.

Максимальное разрешение (HDMI)

^‡

Максимальное разрешение (HDMI) — это максимальное разрешение, поддерживаемое процессором через интерфейс HDMI (24 бита на пиксель и 60 Гц).Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже в вашей системе.

Максимальное разрешение (DP) ‡

Максимальное разрешение (DP) — это максимальное разрешение, поддерживаемое процессором через интерфейс DP (24 бита на пиксель и 60 Гц). Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже в вашей системе.

Максимальное разрешение (eDP — встроенный плоский экран) ‡

Максимальное разрешение (встроенная плоская панель) — это максимальное разрешение, поддерживаемое процессором для устройства со встроенной плоской панелью (24 бита на пиксель и 60 Гц). Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже на вашем устройстве.

DirectX * Поддержка

Поддержка

DirectX * означает поддержку определенной версии набора API (интерфейсов прикладного программирования) Microsoft для обработки мультимедийных вычислительных задач.

OpenGL * Поддержка

OpenGL (открытая графическая библиотека) — это межъязыковой многоплатформенный API (интерфейс прикладного программирования) для рендеринга 2D и 3D векторной графики.

Intel® Quick Sync Video

Intel® Quick Sync Video обеспечивает быстрое преобразование видео для портативных медиаплееров, обмен в Интернете, а также редактирование и создание видео.

Технология Intel® InTru ™ 3D

Технология Intel® InTru ™ 3D обеспечивает стереоскопическое воспроизведение 3-D Blu-ray * с полным разрешением 1080p через HDMI * 1.4 и аудио премиум-класса.

Технология Intel® Clear Video HD

, как и ее предшественница, Intel® Clear Video Technology, представляет собой набор технологий декодирования и обработки изображений, встроенных в интегрированную графику процессора, которые улучшают воспроизведение видео, обеспечивая более чистые, четкие изображения, более естественные, точные и яркие цвета, четкое и стабильное видеоизображение.Технология Intel® Clear Video HD добавляет улучшения качества видео для более насыщенных цветов и более реалистичных оттенков кожи.

Технология Intel® Clear Video

Intel® Clear Video Technology — это набор технологий декодирования и обработки изображений, встроенных в интегрированный графический процессор, которые улучшают воспроизведение видео, обеспечивая более чистые, резкие изображения, более естественные, точные и живые цвета, а также четкое и стабильное видеоизображение.

Версия PCI Express

PCI Express Revision — это поддерживаемая версия стандарта PCI Express. Peripheral Component Interconnect Express (или PCIe) — это стандарт высокоскоростной последовательной шины расширения компьютера для подключения аппаратных устройств к компьютеру. Различные версии PCI Express поддерживают разную скорость передачи данных.

Конфигурации PCI Express

^‡ Конфигурации

PCI Express (PCIe) описывают доступные конфигурации линий PCIe, которые можно использовать для связи с устройствами PCIe.

Максимальное количество линий PCI Express

Дорожка PCI Express (PCIe) состоит из двух пар дифференциальной сигнализации, одна для приема данных, другая для передачи данных, и является основным блоком шины PCIe. Максимальное количество линий PCI Express — это общее количество поддерживаемых линий.

Поддерживаемые сокеты

Гнездо — это компонент, обеспечивающий механические и электрические соединения между процессором и материнской платой.

Технические характеристики теплового раствора

Спецификация Intel Reference Heat Sink для правильной работы этого процессора.

T

_{СОЕДИНЕНИЕ}

Температура перехода — это максимальная температура, допустимая для кристалла процессора.

Поддерживаемая память Intel® Optane ™

^‡ Память Intel® Optane ™

— это революционно новый класс энергонезависимой памяти, которая находится между системной памятью и хранилищем, чтобы повысить производительность и скорость реагирования системы. В сочетании с драйвером Intel® Rapid Storage Technology Driver он легко управляет несколькими уровнями хранилища, одновременно предоставляя один виртуальный диск операционной системе, гарантируя, что часто используемые данные хранятся на самом быстром уровне хранилища.Память Intel® Optane ™ требует особой конфигурации оборудования и программного обеспечения. Посетите www.intel.com/OptaneMemory, чтобы узнать о требованиях к конфигурации.

Технология Intel® Turbo Boost

^‡

Intel® Turbo Boost Technology динамически увеличивает частоту процессора по мере необходимости, используя преимущества теплового и энергетического запаса, чтобы дать вам всплеск скорости, когда вам это нужно, и повысить энергоэффективность, когда вы этого не сделаете.

Соответствие платформы Intel vPro®

^‡

Платформа Intel vPro® — это набор оборудования и технологий, используемых для создания конечных точек бизнес-вычислений с высочайшей производительностью, встроенной системой безопасности, современной управляемостью и стабильностью платформы.
Подробнее о Intel vPro®

Технология Intel® Hyper-Threading

^‡

Технология Intel® Hyper-Threading (Intel® HT) обеспечивает два потока обработки на физическое ядро.Многопоточные приложения могут выполнять больше работы параллельно, выполняя задачи раньше.

Технология виртуализации Intel® (VT-x)

^‡

Технология виртуализации Intel® (VT-x) позволяет одной аппаратной платформе функционировать как несколько «виртуальных» платформ. Он предлагает улучшенную управляемость за счет ограничения времени простоя и поддержания производительности за счет выделения вычислительных операций в отдельные разделы.

Технология виртуализации Intel® для направленного ввода-вывода (VT-d)

^‡

Технология виртуализации Intel® для направленного ввода-вывода (VT-d) продолжает существующую поддержку виртуализации IA-32 (VT-x) и процессора Itanium® (VT-i), добавляя новую поддержку виртуализации устройств ввода-вывода. Intel VT-d может помочь конечным пользователям повысить безопасность и надежность систем, а также повысить производительность устройств ввода-вывода в виртуализированных средах.

Intel® VT-x с таблицами Extended Page (EPT)

^‡

Intel® VT-x с расширенными таблицами страниц (EPT), также известный как преобразование адресов второго уровня (SLAT), обеспечивает ускорение для виртуализированных приложений, интенсивно использующих память. Расширенные таблицы страниц в платформах с технологией виртуализации Intel® сокращают накладные расходы на память и электроэнергию, а также увеличивают время автономной работы за счет аппаратной оптимизации управления таблицами страниц.

Расширения Intel® Transactional Synchronization Extensions

Intel® Transactional Synchronization Extensions (Intel® TSX) — это набор инструкций, которые добавляют аппаратную поддержку транзакционной памяти для повышения производительности многопоточного программного обеспечения.

Intel® 64

^‡ Архитектура

Intel® 64 обеспечивает 64-разрядные вычисления на серверах, рабочих станциях, настольных компьютерах и мобильных платформах в сочетании с поддерживающим программным обеспечением.¹ Архитектура Intel 64 повышает производительность, позволяя системам использовать более 4 ГБ как виртуальной, так и физической памяти.

Набор команд

Набор команд относится к базовому набору команд и инструкций, которые микропроцессор понимает и может выполнять. Показанное значение показывает, с каким набором команд Intel совместим этот процессор.

Расширения набора команд

Расширения набора команд — это дополнительные инструкции, которые могут повысить производительность, когда одни и те же операции выполняются с несколькими объектами данных. Они могут включать SSE (потоковые расширения SIMD) и AVX (расширенные векторные расширения).

Состояния простоя

Состояния простоя (C-состояния) используются для экономии энергии, когда процессор находится в режиме ожидания.C0 — это рабочее состояние, означающее, что ЦП выполняет полезную работу. C1 — это первое состояние ожидания, C2 — второе, и так далее, где больше действий по энергосбережению предпринимаются для численно более высоких C-состояний.

Усовершенствованная технология Intel SpeedStep®

Enhanced Intel SpeedStep® Technology — это усовершенствованное средство обеспечения высокой производительности при одновременном удовлетворении потребностей мобильных систем в энергосбережении.Традиционная технология Intel SpeedStep® переключает напряжение и частоту в тандеме между высоким и низким уровнями в ответ на нагрузку процессора. Усовершенствованная технология Intel SpeedStep® основывается на этой архитектуре с использованием таких стратегий проектирования, как разделение между изменениями напряжения и частоты, а также разделение и восстановление тактовой частоты.

Технологии теплового мониторинга

Thermal Monitoring Technologies защищает корпус процессора и систему от теплового сбоя с помощью нескольких функций управления температурным режимом.Встроенный цифровой датчик температуры (DTS) определяет температуру ядра, а функции управления температурой снижают энергопотребление корпуса и, следовательно, температуру, когда это необходимо, чтобы оставаться в нормальных рабочих пределах.

Технология Intel® Identity Protection

^‡

Intel® Identity Protection Technology — это встроенная технология токенов безопасности, которая помогает обеспечить простой, устойчивый к взлому метод защиты доступа к вашим онлайн-клиентам и бизнес-данным от угроз и мошенничества.Intel® IPT обеспечивает аппаратное подтверждение уникального ПК пользователя веб-сайтам, финансовым учреждениям и сетевым службам; подтверждение того, что это не вредоносная программа, пытающаяся войти в систему. Intel® IPT может быть ключевым компонентом в решениях для двухфакторной аутентификации для защиты вашей информации на веб-сайтах и бизнес-входа.

Программа Intel® Stable Image Platform (SIPP)

Программа Intel® Stable Image Platform Program (Intel® SIPP) направлена на то, чтобы не вносить никаких изменений в ключевые компоненты и драйверы платформы в течение как минимум 15 месяцев или до выпуска следующего поколения, что упрощает ИТ-отделы для эффективного управления их вычислительными конечными точками.
Подробнее о Intel® SIPP

Новые команды Intel® AES

Новые инструкции Intel® AES (Intel® AES-NI) — это набор инструкций, обеспечивающих быстрое и безопасное шифрование и дешифрование данных. AES-NI ценны для широкого спектра криптографических приложений, например: приложений, которые выполняют массовое шифрование / дешифрование, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.

Ключ безопасности

Intel® Secure Key состоит из цифрового генератора случайных чисел, который создает действительно случайные числа для усиления алгоритмов шифрования.

Intel® Software Guard Extensions (Intel® SGX)

Intel® Software Guard Extensions (Intel® SGX) предоставляют приложениям возможность создавать аппаратную принудительную надежную защиту выполнения для конфиденциальных подпрограмм и данных своих приложений.Intel® SGX предоставляет разработчикам способ разделить свой код и данные на надежные среды выполнения (TEE), защищенные центральным процессором.

Расширения защиты памяти Intel® (Intel® MPX)

Intel® Memory Protection Extensions (Intel® MPX) предоставляет набор аппаратных функций, которые могут использоваться программным обеспечением в сочетании с изменениями компилятора для проверки того, что ссылки на память, предназначенные во время компиляции, не становятся небезопасными во время выполнения из-за переполнения или недостаточного заполнения буфера.

Бит отключения выполнения

^‡

Execute Disable Bit — это аппаратная функция безопасности, которая может снизить подверженность вирусам и атакам вредоносного кода, а также предотвратить выполнение и распространение вредоносного программного обеспечения на сервере или в сети.

Защита загрузки Intel®

Технология Intel® Device Protection

с Boot Guard помогает защитить среду системы до ОС от вирусов и вредоносных программных атак.

DM-RMC-4K-100-C [Crestron Electronics, Inc.]

DM-RMC-4K-100-C представляет собой простое решение в виде единого блока интерфейса для одного устройства отображения как часть полной системы Crestron® DigitalMedia ™. Он функционирует как приемник DM 8G + ® и интерфейс управления, обеспечивая один выход HDMI® вместе с портами управления Ethernet, RS-232 и ИК. Помимо DM 8G +, он также совместим с HDBaseT®, что позволяет напрямую подключать его к сертифицированному источнику HDBaseT.Его компактная низкопрофильная конструкция позволяет незаметно установить DM-RMC-4K-100-C за плоскопанельным дисплеем или над проектором, установленным на потолке. Он подключается к головной части или источнику с помощью одного кабеля витой пары типа CAT. ^[1]

4K Ультра HD
Crestron DigitalMedia продолжает продвигать стандарты цифрового распределения AV-сигналов, предоставляя первое в мире решение для сквозной системы 4K. DM-RMC-4K-100-C оснащен новейшей технологией DM 8G +, обеспечивающей поддержку передачи видеосигналов 4K и Ultra HD.Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA.

DigitalMedia 8G + ®
Как лидер в области технологий HDMI и систем управления, Crestron разработала DigitalMedia (DM®), чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распространять практически любое сочетание HDMI и других аудио-видео источников по дому, офису, школе или практически любому другому объекту.DM последнего поколения называется DigitalMedia 8G ™ (DM 8G®). DM 8G, разработанный для сверхвысокой полосы пропускания и максимальной масштабируемости, обеспечивает действительно однопроводную передачу без потерь для передачи видео, аудио, Ethernet и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G по медной витой паре называется DigitalMedia 8G + (DM 8G +). DM 8G + обрабатывает несжатые видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой 3D, Deep Color и HDCP 2.2. Возможности аудио включают поддержку аудиоформатов 7.1 с высоким битрейтом, таких как Dolby® TrueHD, Dolby Atmos® и DTS-HD®, а также несжатого линейного PCM. Все сигналы передаются по одному кабелю типа CAT, поддерживающему сигналы 1080p, WUXGA и 2K на расстоянии до 100 м (330 футов) с использованием кабеля Crestron DM Ultra, кабеля Crestron DM 8G или стороннего кабеля CAT5e. Более высокие разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием CAT5e.^[1]

Сертификат HDBaseT®
Технология Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает взаимодействие с другими сертифицированными продуктами HDBaseT. DM-RMC-4K-100-C через вход DM 8G + можно напрямую подключить к источнику, совместимому с HDBaseT, без необходимости использования передатчика DM.

Интерфейс мультимедийного дисплея
DM-RMC-4K-100-C оснащен одним цифровым выходным AV-портом HDMI для подключения к дисплею или другому устройству.Выход HDMI также может обрабатывать сигналы DVI с помощью соответствующего адаптера или интерфейсного кабеля. ^[2]

Один кабель типа CAT соединяет DM-RMC-4K-100-C с коммутатором или передатчиком DM или с источником HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение RJ45. ^[1,3,4] Для управления каждым дисплеем в мультирумной распределительной системе можно установить несколько DM-RMC-4K-100-C, все они питаются от центрального коммутатора серии DM-MD.Или один DM-RMC-4K-100-C может питаться прямо от передатчика DM 8G + или HDBaseT, что дает простое решение для расширения компьютерного или AV-сигнала на один дисплей.

Подключение к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM-RMC-4K-100-C включает порт 10/100 Ethernet, который можно использовать для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Контроль встроенных устройств
DM-RMC-4K-100-C включает в себя встроенные порты управления RS-232, ИК и Ethernet для обеспечения программируемого управления подключенным к нему устройством отображения (через систему управления). Он также предлагает альтернативу таким традиционным методам управления, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-RMC-4K-100-C обеспечивает шлюз для управления устройством отображения прямо через соединение HDMI, что потенциально устраняет необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Расширение сигнала USB (дополнительно)
DigitalMedia позволяет маршрутизировать сигналы USB наряду с видео и аудио. Расширение сигнала USB включается на DM-RMC-4K-100-C путем добавления USB-EXT-DM модуля расширения USB через Ethernet. ^[5]

Низкопрофильная установка
DM-RMC-4K-100-C удобно монтируется на стену, потолок или другую плоскую поверхность. При глубине всего один дюйм он легко помещается за плоскопанельным дисплеем или над проектором, установленным на потолке.Устройство может получать питание от блока питания для настенного монтажа (входит в комплект) или PoDM (Power over DigitalMedia) для истинно однопроводного решения. ^[3,4] Все соединения и светодиодные индикаторы расположены по бокам, обеспечивая оптимальный доступ и обзор для чистой и удобной установки. Для упрощения настройки и устранения неполадок предоставляется набор индикаторов.

Дополнительные средства проектирования и справочные документы можно найти на веб-странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/.

Оценка емкости для рабочих нагрузок запросов и индексов — Когнитивный поиск Azure

18.06.2021
16 минут на чтение

В этой статье

Перед тем, как создать службу поиска и зафиксировать определенный ценовой уровень, потратьте несколько минут, чтобы понять, как работает емкость и как можно настроить реплики и разделы с учетом колебаний рабочей нагрузки.

В Когнитивном поиске Azure емкость основана на репликах и разделов . Реплики — это копии поисковой системы. Перегородки — это единицы хранения. Каждая новая поисковая служба начинается с одной, но вы можете масштабировать каждый ресурс независимо, чтобы приспособиться к изменяющимся рабочим нагрузкам. Добавление любого ресурса оплачивается.

Физические характеристики реплик и разделов, такие как скорость обработки и дисковый ввод-вывод, зависят от уровня обслуживания. Если вы настроили стандартную версию, реплики и разделы будут быстрее и крупнее, чем у базовых.

Изменение мощности не происходит мгновенно. Ввод в эксплуатацию или вывод разделов из эксплуатации может занять до часа, особенно в службах с большими объемами данных.

При масштабировании поисковой службы вы можете выбрать один из следующих инструментов и подходов:

Понятия: блоки поиска, реплики, разделы, шарды

Емкость выражается в единицах поиска , которые могут быть выделены в комбинациях разделов и реплик , используя базовый механизм сегментирования для поддержки гибких конфигураций:

Концепт	Определение
Блок поиска	Единое приращение общей доступной емкости (36 единиц).Это также единица выставления счетов для службы когнитивного поиска Azure. Для работы службы требуется как минимум одно устройство.
Реплика	Экземпляры поисковой службы, используемые в основном для операций запросов балансировки нагрузки. Каждая реплика содержит одну копию индекса. Если вы выделите три реплики, у вас будет три копии индекса, доступные для обслуживания запросов запросов.
Раздел	Физическое хранилище и ввод-вывод для операций чтения / записи (например, при перестроении или обновлении индекса).У каждой секции есть часть общего индекса. Если вы выделяете три раздела, ваш индекс делится на трети.
Осколок	Часть индекса. Когнитивный поиск Azure делит каждый индекс на сегменты, чтобы ускорить процесс добавления разделов (путем перемещения сегментов в новые единицы поиска).

На следующей диаграмме показана взаимосвязь между репликами, разделами, шардами и блоками поиска. Он показывает пример того, как один индекс распределяется по четырем единицам поиска в службе с двумя репликами и двумя разделами.Каждая из четырех поисковых единиц хранит только половину сегментов индекса. Блоки поиска в левом столбце хранят первую половину сегментов, составляющую первый раздел, а блоки в правом столбце хранят вторую половину сегментов, составляющих второй раздел. Поскольку существует две реплики, есть две копии каждого индексного осколка. Блоки поиска в верхней строке хранят одну копию, составляющую первую реплику, а блоки в нижней строке хранят другую копию, составляющую вторую реплику.

Диаграмма выше является только одним примером. Возможны многие комбинации разделов и реплик, максимум до 36 единиц поиска.

В когнитивном поиске управление сегментом — это деталь реализации, которую нельзя настроить, но знание того, что индекс сегментирован, помогает понять случайные аномалии в поведении ранжирования и автозаполнения:

Аномалии ранжирования: оценки поиска сначала вычисляются на уровне сегментов, а затем объединяются в единый набор результатов.В зависимости от характеристик содержимого осколка совпадения из одного осколка могут иметь более высокий рейтинг, чем совпадения из другого. Если вы замечаете противоречивое интуитивное ранжирование в результатах поиска, это, скорее всего, связано с эффектами сегментирования, особенно если индексы небольшие. Вы можете избежать этих аномалий ранжирования, выбрав глобальное вычисление оценок по всему индексу, но это приведет к снижению производительности.
Аномалии автозаполнения: запросы автозаполнения, в которых совпадают первые несколько символов частично введенного термина, принимают нечеткий параметр, который допускает небольшие отклонения в написании.Для автозаполнения нечеткое соответствие ограничено терминами в текущем сегменте. Например, если сегмент содержит «Microsoft» и введен частичный термин «micor», поисковая система будет соответствовать «Microsoft» в этом сегменте, но не в других сегментах, которые содержат оставшиеся части индекса.

Приближается оценка

Емкость и стоимость обслуживания идут рука об руку. Уровни накладывают ограничения на два уровня: контент (например, количество индексов службы) и хранилище.Важно учитывать и то, и другое, потому что любой предел, который вы достигнете первым, является эффективным пределом.

Количество индексов и других объектов обычно определяется бизнес-требованиями и техническими требованиями. Например, у вас может быть несколько версий одного индекса для активной разработки, тестирования и производства.

Потребности в хранилище определяются размером создаваемых индексов. Не существует надежных эвристик или обобщений, помогающих с оценками. Единственный способ определить размер индекса — это его построить.Его размер будет зависеть от импортированных данных, анализа текста и конфигурации индекса, например, включены ли подсказки, фильтрация и сортировка.

Для полнотекстового поиска первичной структурой данных является структура инвертированного индекса, характеристики которой отличаются от характеристик исходных данных. Для инвертированного индекса размер и сложность определяются содержимым, а не обязательно объемом данных, которые вы вводите в него. Большой источник данных с высокой избыточностью может привести к меньшему индексу, чем меньший набор данных, содержащий сильно изменчивое содержимое.Таким образом, редко возможно определить размер индекса на основе размера исходного набора данных.

Атрибуты индекса, такие как включение фильтров и сортировка, повлияют на требования к хранилищу. Использование суггестеров также имеет последствия для хранения. Для получения дополнительной информации см. Атрибуты и размер индекса.

Примечание

Несмотря на то, что оценка будущих потребностей в индексах и хранилище может показаться предположением, это стоит сделать. Если емкость уровня оказывается слишком низкой, вам необходимо подготовить новую службу на более высоком уровне, а затем перезагрузить индексы.Обновление службы с одного уровня на другой на месте отсутствует.

Оценка с уровнем бесплатного пользования

Один из подходов к оценке емкости — начать с уровня бесплатного пользования. Помните, что бесплатная услуга предлагает до трех индексов, 50 МБ хранилища и 2 минуты времени индексирования. С этими ограничениями может быть сложно оценить прогнозируемый размер индекса, но следующие шаги:

Создать бесплатный сервис.
Подготовьте небольшой репрезентативный набор данных.
Создайте индекс и загрузите данные. Если набор данных можно разместить в источнике данных Azure, поддерживаемом индексаторами, вы можете использовать мастер импорта данных на портале для создания и загрузки индекса. В противном случае вы должны использовать REST и Postman или Visual Studio Code для создания индекса и передачи данных. Модель push требует, чтобы данные были в форме документов JSON, где поля в документе соответствуют полям в индексе.
Соберите информацию об индексе, например размер.Функции и атрибуты влияют на хранилище. Например, добавление суггестеров (поисковые запросы по типу) увеличит требования к хранилищу.
Используя один и тот же набор данных, вы можете попробовать создать несколько версий индекса с разными атрибутами в каждом поле, чтобы увидеть, как различаются требования к хранилищу. Дополнительные сведения см. В разделе «Последствия для хранилища» в статье Создание базового индекса.

Имея приблизительную оценку, вы можете удвоить эту сумму в бюджете для двух индексов (разработка и производство), а затем соответственно выбрать свой уровень.

Оценка с оплачиваемым уровнем

Выделенные ресурсы позволяют увеличить время выборки и обработки для более реалистичных оценок количества, размера и объемов запросов во время разработки. Некоторые клиенты сразу переходят на оплачиваемый уровень, а затем пересматривают его по мере завершения проекта разработки.

Просмотрите ограничения на обслуживание на каждом уровне, чтобы определить, могут ли более низкие уровни поддерживать необходимое количество индексов. Для уровней Basic, S1 и S2 ограничения индекса составляют 15, 50 и 200 соответственно.Уровень оптимизированного хранения имеет ограничение в 10 индексов, поскольку он разработан для поддержки небольшого числа очень больших индексов.
Создание службы на оплачиваемом уровне:
- Начните с низкого уровня, на уровне Basic или S1, если вы не уверены в предполагаемой нагрузке.
- Начните с высокого уровня, с S2 или даже с S3, если тестирование включает крупномасштабное индексирование и загрузку запросов.
- Начните с оптимизацией хранилища на уровне L1 или L2, если вы индексируете большой объем данных и нагрузка на запросы относительно невысока, как в случае с внутренним бизнес-приложением.
Создайте начальный индекс, чтобы определить, как исходные данные преобразуются в индекс. Это единственный способ оценить размер индекса.
Отслеживайте хранилище, пределы обслуживания, объем запросов и задержку на портале. Портал показывает количество запросов в секунду, количество запросов с ограничением и задержку поиска. Все эти значения могут помочь вам решить, правильный ли вы выбрали уровень.
Добавьте реплики, если вам нужна высокая доступность или низкая производительность запросов.
Нет никаких указаний относительно того, сколько реплик необходимо для обработки нагрузки запросов. Производительность запроса зависит от сложности запроса и конкурирующих рабочих нагрузок. Хотя добавление реплик явно приводит к повышению производительности, результат не является строго линейным: добавление трех реплик не гарантирует тройную пропускную способность. Инструкции по оценке QPS для вашего решения см. В разделах Масштабирование производительности и Мониторинг запросов.

Примечание

Требования к хранилищу могут быть завышены, если вы включите данные, поиск по которым никогда не будет выполняться.В идеале документы содержат только те данные, которые вам нужны для поиска. Двоичные данные недоступны для поиска и должны храниться отдельно (возможно, в таблице Azure или хранилище BLOB-объектов). Затем в индекс следует добавить поле для хранения URL-ссылки на внешние данные. Максимальный размер отдельного поискового документа составляет 16 МБ (или меньше, если вы загружаете несколько документов за один запрос). Дополнительные сведения см. В разделе Ограничения службы в Когнитивном поиске Azure.

Соображения по поводу объема запросов

запросов в секунду (QPS) — важный показатель при настройке производительности, но обычно это только уровень рассмотрения, если вы ожидаете большого объема запросов вначале.

Уровни Standard могут обеспечить баланс реплик и разделов. Вы можете увеличить время обработки запросов, добавив реплики для балансировки нагрузки или добавив разделы для параллельной обработки. Затем вы можете настроить производительность после предоставления услуги.

Если вы с самого начала ожидаете высоких устойчивых объемов запросов, вам следует подумать о более высоких уровнях Standard, поддерживаемых более мощным оборудованием. Затем вы можете перевести разделы и реплики в автономный режим или даже переключиться на службу более низкого уровня, если эти объемы запросов не выполняются.Дополнительные сведения о том, как рассчитать пропускную способность запросов, см. В разделе «Производительность и оптимизация когнитивного поиска Azure».

Уровни с оптимизацией хранилища полезны для рабочих нагрузок с большими данными, поддерживая большее общее доступное хранилище индексов, когда требования к задержке запроса менее важны. Вам по-прежнему следует использовать дополнительные реплики для балансировки нагрузки и дополнительные разделы для параллельной обработки. Затем вы можете настроить производительность после предоставления услуги.

Соглашения об уровне обслуживания

На уровень бесплатного пользования и функции предварительной версии не распространяются соглашения об уровне обслуживания (SLA).Для всех оплачиваемых уровней соглашения об уровне обслуживания вступают в силу, когда вы обеспечиваете достаточную избыточность для своего сервиса. Вам необходимо иметь две или более реплик для SLA запроса (чтения). Вам необходимо иметь три или более реплик для SLA запросов и индексирования (чтения-записи). Количество разделов не влияет на SLA.

Советы по планированию мощностей

Разрешите метрикам строить вокруг запросов и собирать данные о шаблонах использования (запросы в рабочее время, индексация в непиковые часы).Используйте эти данные для принятия решений о предоставлении услуг. Хотя это непрактично с ежечасной или ежедневной частотой, вы можете динамически настраивать разделы и ресурсы в соответствии с запланированными изменениями в объемах запросов. Вы также можете учесть незапланированные, но устойчивые изменения, если уровни сохраняются достаточно долго, чтобы требовать принятия мер.
Помните, что единственным недостатком недостаточной подготовки является то, что вам, возможно, придется отключить службу, если фактические требования превышают ваши прогнозы.Чтобы избежать сбоев в работе службы, вы должны создать новую службу на более высоком уровне и запускать ее параллельно до тех пор, пока все приложения и запросы не будут нацелены на новую конечную точку.

Когда добавлять емкость

Первоначально сервису выделяется минимальный уровень ресурсов, состоящий из одного раздела и одной реплики. Выбранный вами уровень определяет размер и скорость раздела, и каждый уровень оптимизирован с учетом набора характеристик, соответствующих различным сценариям. Если вы выберете более высокий уровень, вам может потребоваться меньше разделов, чем при использовании S1.Один из вопросов, на который вам нужно будет ответить посредством самостоятельного тестирования, заключается в том, дает ли более крупный и более дорогой раздел лучшую производительность, чем два более дешевых раздела в службе, предоставляемой на более низком уровне.

У одной службы должно быть достаточно ресурсов для обработки всех рабочих нагрузок (индексирование и запросы). Ни одна из рабочих нагрузок не работает в фоновом режиме. Вы можете запланировать индексацию на периоды, когда запросы запросов, естественно, выполняются реже, но в противном случае служба не будет отдавать приоритет одной задаче над другой.Кроме того, определенная степень избыточности сглаживает производительность запросов при внутреннем обновлении служб или узлов.

Некоторые рекомендации по определению необходимости увеличения емкости включают:

Соответствие критериям высокой доступности для соглашения об уровне обслуживания
Частота ошибок HTTP 503 увеличивается
Ожидаются большие объемы запросов

Как правило, поисковым приложениям требуется больше реплик, чем разделов, особенно когда операции службы ориентированы на рабочие нагрузки запросов.Каждая реплика является копией вашего индекса, что позволяет службе балансировать нагрузку запросов по нескольким копиям. Балансировка нагрузки и репликация индекса управляются с помощью Azure Cognitive Search, и вы можете в любое время изменить количество реплик, выделенных для вашей службы. Вы можете выделить до 12 реплик в стандартной службе поиска и 3 реплики в базовой службе поиска. Выделение реплики может быть выполнено либо на портале Azure, либо с помощью одного из программных вариантов.

Приложениям поиска, которым требуется обновление данных почти в реальном времени, потребуется пропорционально больше разделов, чем реплик.Добавление разделов распределяет операции чтения / записи по большему количеству вычислительных ресурсов. Это также дает вам больше места на диске для хранения дополнительных указателей и документов.

Наконец, запросы к большим индексам требуют больше времени. Таким образом, вы можете обнаружить, что каждое постепенное увеличение количества разделов требует меньшего, но пропорционального увеличения количества реплик. Сложность ваших запросов и их объем будут влиять на то, насколько быстро будет выполнено выполнение запроса.

Примечание

Добавление дополнительных реплик или разделов увеличивает стоимость работы службы и может внести небольшие изменения в порядок результатов.Обязательно проверьте калькулятор цен, чтобы понять последствия добавления дополнительных узлов для выставления счетов. Приведенная ниже таблица может помочь вам сопоставить количество поисковых блоков, необходимых для конкретной конфигурации. Дополнительные сведения о том, как дополнительные реплики влияют на обработку запросов, см. В разделе Упорядочивание результатов.

Добавить или уменьшить реплики и разделы

Войдите на портал Azure и выберите службу поиска.
В разделе Настройки откройте страницу Масштаб , чтобы изменить реплики и разделы.
На следующем снимке экрана показан базовый стандарт с одной репликой и разделом. Формула внизу показывает, сколько единиц поиска используется (1). Если бы цена за единицу составляла 100 долларов (не реальная цена), ежемесячные затраты на использование этой услуги в среднем составили бы 100 долларов.
Используйте ползунок для увеличения или уменьшения количества разделов. Выберите Сохранить .
В этом примере добавляется вторая реплика и раздел. Обратите внимание на количество единиц поиска; теперь их четыре, потому что формула выставления счетов — это реплики, умноженные на разделы (2 x 2).Удвоение емкости увеличивает более чем вдвое стоимость обслуживания службы. Если бы стоимость единицы поиска составляла 100 долларов, новый ежемесячный счет теперь составлял бы 400 долларов.
Чтобы узнать текущие затраты на единицу для каждого уровня, посетите страницу с ценами.
После сохранения вы можете проверить уведомления, чтобы убедиться, что действие выполнено успешно.
Изменение емкости может занять от 15 минут до нескольких часов. Вы не можете отменить, если процесс запущен, и нет мониторинга в реальном времени для корректировки реплик и разделов.Однако следующее сообщение остается видимым во время внесения изменений.

Как обрабатываются запросы масштабирования

При поступлении запроса на весы поисковая служба:

Проверяет, действителен ли запрос.
Запускает резервное копирование данных и системной информации.
Проверяет, находится ли служба уже в состоянии подготовки (в настоящее время добавляются или удаляются реплики или разделы).
Начинает подготовку.

Масштабирование службы может занять от 15 минут или более часа, в зависимости от размера службы и объема запроса. Резервное копирование может занять несколько минут, в зависимости от объема данных и количества разделов и реплик.

Вышеуказанные шаги не являются полностью последовательными. Например, система начинает подготовку, когда это можно сделать безопасно, например, когда резервное копирование завершается.

Ошибки при масштабировании

Сообщение об ошибке «Операции обновления службы в настоящее время не разрешены, поскольку мы обрабатываем предыдущий запрос» вызвано повторением запроса на уменьшение или увеличение масштаба, когда служба уже обрабатывает предыдущий запрос.

Устраните эту ошибку, проверив статус службы для подтверждения статуса предоставления:

Используйте Management REST API, Azure PowerShell или Azure CLI, чтобы получить статус службы.
Позвонить Получить обслуживание
Проверьте ответ для «provisioningState»: «provisioning»

Если статус «Provisioning», дождитесь завершения запроса. Статус должен быть либо «Успешно», либо «Неудачно» перед попыткой выполнения другого запроса. Статус резервного копирования отсутствует.Резервное копирование — это внутренняя операция, и вряд ли она может повлиять на какое-либо нарушение масштабирования.

Комбинации разделов и реплик

Базовая служба может иметь ровно один раздел и до трех реплик с максимальным ограничением в три SU. Единственный настраиваемый ресурс — это реплики. Для обеспечения высокой доступности по запросам вам потребуется как минимум две реплики.

Все стандартные поисковые службы и службы поиска, оптимизированные для хранения, могут использовать следующие комбинации реплик и разделов с учетом ограничения в 36 единиц, разрешенного для этих уровней.

	1 раздел	2 перегородки	3 перегородки	4 перегородки	6 перегородок	12 перегородок
1 копия	1 SU	2 SU	3 SU	4 SU	6 SU	12 SU
2 копии	2 SU	4 SU	6 SU	8 SU	12 SU	24 SU
3 копии	3 SU	6 SU	9 SU	12 SU	18 SU	36 SU
4 реплики	4 SU	8 SU	12 SU	16 SU	24 SU	НЕТ
5 реплик	5 SU	10 SU	15 SU	20 SU	30 SU	НЕТ
6 реплик	6 SU	12 SU	18 SU	24 SU	36 SU	НЕТ
12 реплик	12 SU	24 SU	36 SU	НЕТ	НЕТ	НЕТ

SU, цены и емкость подробно описаны на веб-сайте Azure.
