Печка на отработке своими руками: чертежи, видео и фото
Автор aquatic На чтение 7 мин. Просмотров 9.6k. Обновлено
Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.
Масляная печка может быть изготовлена из газового баллона
Достоинства и недостатки агрегата
Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.
Преимущества отопительного прибора на отработке:
- в результате горения машинного масла не образуется копоть и гарь;
- прибор пожаробезопасен, так как горит не само масло, а его пары;
- сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.
Устройство масляного отопителя
Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.
Минусы использования отработки:
- перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
- отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерах
Виды и чертежи печи на отработанном масле своими руками
Самодельные устройства на отработке бывают нескольких разновидностей:
- конструкции из металлической трубы или газового баллона;
- устройства с дополнительной подачей воздуха;
- отопительные приборы с капельным поступлением масла.
Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.
Чертёж печки на отработанном масле:
Схема сборки масляной печи
Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.
Принцип работы печи с подачей топлива капельного типа
В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.
Особенности эксплуатации масляных печек
Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой
Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа.
Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.
Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.
Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.
Поджигают смесь фитилём из бумаги или ветоши
Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.
Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.
Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.
Как правильно разжечь печь на отработке, видео:
Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.
Меры безопасности
Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:
- Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
- Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
- Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.
Несоблюдение этого правила чревато взрывом прибора.Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом
- Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

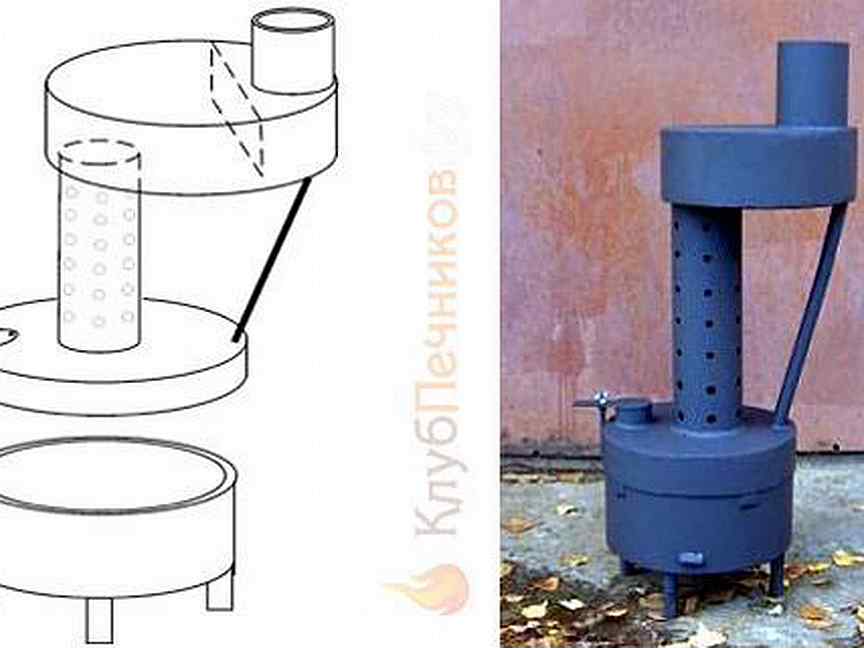

Как изготовить печку на отработке своими руками: чертежи, видео, фото
Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:
- первую камеру с отверстием для воздуха и доливания топлива;
- вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
- третью, верхнюю камеру для дымообразования и дожигания остатков газов.
Чертёж отопительного прибора на машинном масле
Печи с водяным контуром на отработанном масле
Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.
Для работы потребуется:
- сварочный аппарат для дуговой сварки;
- дрель, рулетка, строительный уровень, болгарка;
- трубы для дымохода и горелки;
- баллон на пятьдесят литров.
Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.
Как сделать печку на отработке:
- К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
- Корпус разрезается в соответствии со схемой.
- Высверливается вход для радиатора, и устанавливаются труба.
- Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.
Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.
Видео: печка на отработке своими руками, чертежи и процесс сборки
Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха
Несколько советов
- Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
- Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
- Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.
Подача воздуха с помощью вентилятора увеличивает производительность котла
Тепло из отходов
Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного.
Сборка печки на масляном топливе не займёт много времени.
Печка на отработке своими руками менее капризны к качеству топлива
Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.
Самодельная печь на отработке: как сделать своими руками
Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?
Принцип действия такой печки
В таких печках процесс сгорания происходит дважды, т.
е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.
В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке
Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.
Автономное отопление можно обеспечить собрав котёл на отработанном масле.
Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.Виды самодельных конструкций
По типу конструкции печи на отработке можно разделить на три вида:
- самодельные агрегаты из листового металла или газового баллона;
- конструкции с наддувом;
- модели с капельной подачей топлива.
Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.
Для печи с наддувом понадобится дополнительно установить вентилятор.
Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.
В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере
Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.
Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.
Изготовление печки из газового баллона
Сделать печь из листового металла не сложно.
Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.
Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.
- Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
- Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
- Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
- Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.
Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:
- С баллона нужно срезать верхнюю и нижнюю части.
- Из получившихся половинок изготавливают разборную камеру сгорания для масла.
- К нижней части приваривают металлические ножки.
- В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
- По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
- В этой трубе проделывают ряд отверстий для воздуха.
- Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
- На последнем этапе изготавливают и устанавливают дымоход.
Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.
Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:
Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.
Это самый простой вариант использования газового баллона для создания такого обогревателя.
На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.
Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива
Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.
Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:
- Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
- Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
- Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
- Для удаления сажи верхнюю часть конструкции нужно обстучать.
Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.
На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.
Печка на отработке: виды, преимущества, недостатки
Прошло лето и наступает холодная зима и все задаются вопросом об отоплении.
И должны позаботиться об этом заранее. Печь на отработке (использованное масло) – остатки товаров нефти. На сегодняшний день умельцы применяют данный источник, чтобы гарантировать высококачественный подогрев здания. Применение проработанного масла в свойстве горючего экономически рентабельно — цена не отфильтрованного масла значительно дешевле печного масла.
Отработанное маслице это горючее используется равно как в маленьких печурках вида «буржуйка», таким образом и в нынешних котлах применяемых с целью отопления комнат весьма значительного объёма. Незаминимые рукодельные печки в отработке стремительно применяются для подогрева автогаражей, боксов и маленьких студий. Привлекательность подобных буржуек отличием по размеру и ширине, но принцип работы остаётся не именным. Разогреваясь, маслице, пребывающее в нательном резервуаре испаряется и перемешиваясь с атмосферой в основной части печки — горелка зажигается и дает огромное число тепловой энергии в верхнюю часть печи.
Яркость горения масла в горелке возможно корректировать покрышкой горловины куда заправляется масло. Из-за счёта перемены яркого горения возможно использовать горючее бережно, или напротив — подогреть место стремительнее из-за счёта применения огромной силы печи. Потребление проработанного топлива в таком случае расходуется 0,7 вплоть до 2 л. в час.
Плюсы печи на отработке
- Сделать печку собственными руками очень попросту.
- Агрегат экономичен, равно как в эксплуатации, таким образом и в обеспечивании бензином, т.к. применяются только лишь остатки механического масла.
- Сломаться такая система практически не возможна, так как она сварена сварочным аппаратом.
- Компактные печи и могут поместиться даже в багажнике автомобиля.
- Допустимо и сочетание печи в отработке с водяным отоплением. Для этого устанавливается на вверх печи бак.
- На таком обогревателе возможно и подготавливать пищу, в случае если применять верхнюю плоскость.
- С такой печкой вы экономите электроэнергию и газ.
Недостатки печи
К недочету можно отнести надобность в установке дымопровода. Длинна обязана быть примерно 4 метр. В дымопроводе не может быть горизонтальных участков.
Печь на отработанном масле имеет необходимость в кропотливой чистке емкости для масла и дымопровода от скопившихся отходов. Делать очистку нужно минимальное количество 1 разов в недельку. Но можно этого избежать сделав съемную дымовую трубу для очистки.
Главной проблемой отопления личных жилищ на отработанным маслом.
- горючие где-то надо брать;
- горючие трудно сохранять (содержать надобно в тепле).
Емкость с горючим на свежем воздухе расположить не удастся, так как оно промерзнет. Чтобы достичь желаемого результата пригодится бак зарывать в территорию на глубину вымерзания либо устроить отдельное обогреваемое хранилище.
Совет: Договориться с сотрудниками СТО. Они отдают остатки горючего за определенную плату.
Виды печек на отработки
Пиролизная печь.
Обыкновенные печки делают из листов сплава либо готовых ёмкостей (труб, бочек, баллонов). Это 2 замкнутые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостающем численности воздуха. В верхней ёмкости его пары интенсивно сгорают, подчеркивая много тепла. Температура регулируется маршрутом роста либо убавления подачи воздуха.Основной недочет этой печи — потребность постоянной очистки от накапливающихся в камере фракций, также нет возможности механического укрепления определённой температуры.
Печка с вентиляцией. Вентилятор, интегрированный во 2-ой модели гарантирует подачу воздуха во вторую камеру. Горения идёт успешнее, и теплый воздух поступает в помещение равномерно.
Печка с капельной подачей горючего. Механизм работы печи с капельной подачей идентичен с дизельными движками. Он экономный, хотя изготовить его собственными руками сложно, их (выпускаются фабричные аппараты, рекомендовано брать их, но не пробовать устроить устройство без помощи мастеров).
Учесть необходимо кроме того то, собственно капельные модели привередливы к качеству масла, которое надо разогревать перед внедрением для котла.
Печка с надувом. Одна из результативных печек, обладающая наддувом. Стоимость её станет дорогой, в сравнении с печкой буржуйкой. В добавок теплота поступает от вентиляторов обдува. Наддув возможно создать моторчиком с авто кулера, обдувание обогревателя – домашним пропеллером в 220в.
Расположение печки на отработке
Печь обязана располагаться в участке, чтобы вокруг неё существовало бы опустошённое место. Так как печь начнет раскаляться докрасна с большой температуры, необходимо быть осторожнее, чтобы около нее расположено каких материалов возгорания. Сделанные печки в отработке собственными ручками обязаны быть размещены с особенной внимательностью. Нельзя ставить на полку или рядом с ней, рядом с вещами которые быстро загораться.
Важно не забывать, что не в каком случае невозможно применять в свойстве горючего топливо, растворитель либо прочие легковоспламеняющиеся элемента.
Кроме того подобные элемента никак не обязаны быть вблизи с функционирующей печью.
Если в свойстве горючего применяются нежелательные для печи, в случае допустимо возгорание данного горючего непосредственно в ёмкости, пламенеть она станет согласно целому дымоходу, то что в результате приведёт к взрыву. Необходимо быть бдительным, чтобы в ёмкости с маслом никак не должна оказалась влага. В печи случится воспламенением. Если случится аварийный режим водой тоже тушить не стоит воспользоваться огнетушителем.
Вентиляция.
Вентиляционные дыры для вытяжки атмосферы никак не должны быть загорожены чем либо. Или в помещении станет повышенность угарного газа, то что способен послужить причиной к отравлению. Печи горят в отсутствии копоти и дыма, аромата не имеется, во многом эффективней деревянной печи. Жар печи вплоть до 900градусов – стремительный нагрев. Допустимо вспомогательное спецоборудование вентилятором, автоматически подачи масла, водяным баком, котлом, каменкой.
Нагнутый дымоотвод повышает теплую подачу воздуха.
Правила эскплуатации
Для использования печи подойдет хоть какое масло, искусственное оно либо минеральное. Заливать в бак возможно не более половины его размера, потому что должно быть место для образования паров.Когда как вы залили масло, нужно уяснить явное время, чтоб пары обогатились кислородом, после этого их зажигают с при помощи длинноватых спичек. Как случится возгорание паров, заслонку нужно закрыть наполовину, прогрева печи делают заслонку в этом положении, чтоб в центральной камере газы пламенели умеренно.
Печи на отработочном масле своими руками
Печку возможно устроить как из обрезанных труб различного поперечника, и из листов железа. При создании печи нужен инвентарь и материал. Такие как: болгарка, сварочный аппарат, листы железа либо использованный газовый баллон, краска по железу, уголки из металла. Для изготовления отопления из листов металла должны иметь навыки по работе со сваркой. Придётся сварить две камеры для топлива, к низу приварить ножки, соединить две камеры при помощи трубы с отверстием, затем установить трубу для выхода дыма.
Для использования печи из баллона этот способ проще так стенки уже готовы, перед началом работы надо проверьте чтобы баллон был пуст либо выпустите остатки газа. Потом в отверстие наливают воду и с использованием болгарки отделяют высшую часть совместно с полусферой. Далее подобным методом отрезают нижнюю часть баллона. Исключительно впоследствии всех вышеперечисленных манипуляций можно обратиться к резке, при другом развитии событий баллон, с остатком газа, детонирует, и нанесёт травму.
В зависимости от того какую печь вы выберете из листов железа либо из баллона, нужно знать некоторые правила:
- Воздух с печи должен выходить равномерно, выполнения это правила может служить установление заслонки регулируя за счет нее тягу.
- Печь должна разбираться чтобы легче чистить.
- Труба для выхода дыма должна быть сделана в вертикальном положении.
- Для уровня тяги, трубу надо сделать длинной от 500см.
Как почистить печь на отработке
Очищать печь трудно так как в основном она не разбираться, убираться только крышка с камеры нижней.
Тут каждый проявляет фантазию, кто засыпает песком, или просовывают проколку. А кто использует фейерверк это способ эффективнее, но надобно быть осторожным. Трубу для выхода дыма надобно чистить регулярно от нагара.
Как повысить КПД печи
В последствии того как дымо отходная труба вышла из верхней части камеры, ее пропускают через бак, она обязан быть непроницаемым, потому что в нем станет циркулировать вода. 1 штуцер располагают в верхней части бака, по нему случается поступление горячей воды. К нижнему штуцеру подключают обратку. Есть иной метод увеличить отдача таковой печи, чтобы достичь желаемого результата употребляют вентилятор, который усугубляет воздух к верхней камере, выходит система на отработке с наддувом.
Печь на отработке это не заменимая вещь для гаражных зданий, автомобильных боксов. Но если вы хотите чтобы отопления такой печи поступало в дом, то надобно поместить печь в подсобку и протянуть водяной контур. Она экономична, на поверхности крышки можно даже разогревать еду.
Печь нужно делать с соблюдением рекомендованных объемов и соотношений, а впоследствии установки огородить от нечаянного прикосновения, и она станет неопасна в применении.
https://youtu.be/o5woM3TASvA
40 фото и схем печей на отработке:
размеры, расход масла, отопитель на отработанном масле
Содержание:
Мини печью на отработке называется малогабаритный нагревательный прибор, который при небольшом расходе топлива (0,5 л/час) способен производить 5-6 кВт тепла. Такая печь иногда называется «гаражной», так как ее топливом служит отработанное машинное масло.
Как изготовить печь своими руками
Народные умельцы довольно часто делают гаражные печки из старых кислородных или газовых баллонов. Из верхней или нижней части баллона легко изготовить резервуар компактного обогревателя. Для подобных конструкций характерны надежность, прочность, пожарная безопасность. Сварочные работы здесь сведены к минимуму, т.
к. можно обойтись всего одним швом. Очень помогает наличие кольцевого шва на самом баллоне, который оснащается уплотнительным кольцом. При отсутствии баллона вместо него подойдет любой металлический сосуд диаметром 200-400 мм и высотой 350 мм.
Наряду с емкостью для отработки, понадобится также наличие трубы для транспортировки топливовоздушной смеси, толщина стенок которой должна быть не менее 4 мм. Эту роль может выполнить любая труба нужно диаметра, оснащенная приварными конусами, изготовленными в основном из 4-х миллиметровой конструкционной стали. Размеры печи на отработке при самостоятельном конструировании должны строго соблюдаться. Если их по какой-то причине нужно изменить, то это разрешается делать только пропорционально, и в пределах 20 мм.
Особенное значение при сборке обогревателя имеет качество фиксации воронок. Стыковочные швы должны быть проварены очень хорошо, так как именно эти участки во время эксплуатации переживают наибольшее воздействие со стороны нагретой до значительной температуры топливовоздушной смеси.
Дымоходная труба, как правило, имеет длину не более 350 см. Если сделать длину больше, это спровоцирует увеличение тяги, которая, в свою очередь, начнет вытягивать за пределы топки часть отработки. Как результат, расход топлива увеличится, а теплоотдача снизится.
Чем особенна мини печь
Конструкция отопителя на отработанном масле обладает определенной специфичностью:
- Своеобразная форма нижней воронки для тепловоздушной массы позволяет последней хорошо перемешиваться во время прохождения этого участка печи.
- Верхней воронке отводится роль камеры дожига, поэтому ее не отделяют от камеры сгорания. Для того, чтобы перед выходом в дымоходную трубу газы смогли достаточно долго задерживаться для окончательного догорания, этот элемент конструкции делают зауженным.
- Отдельные узлы гаражной печи соединяются хомутами, поэтому прибор при необходимости можно быстро разобрать. Так как суммарный вес конструкции обычно не превышает 10 кг, то в разобранном виде ее спокойно можно перевозить в багажнике автомобиля.
Преимущества печи на отработке
Мини печь обладает целым рядом достоинств:
- Возможность самостоятельного изготовления по имеющимся в свободном доступе чертежам.
- Во время работы дополнительный воздухозабор не требуется.
- Подача отработки осуществляется автономно, что позволяет контролировать расход масла печи на отработке.
- Печь на отработанном масле отличается хорошей экологичностью, экономичностью и высоким КПД (75%).
- Топливо для печи стоит очень дешево, т.к. в большинстве случае его попросту сливают в отходы.
- Прибор обладает высокой степенью надежности благодаря простым чертежам и отсутствию в составе конструкции сложных элементов. Строго говоря, там просто нечему ломаться.
- На эффективность работы печи температуры окружающего пространства практически не влияет.
- Высокая пожарная безопасность объясняется тем, что в топке происходит сжигание паров отработанного масла: такое пламя не в состоянии распространяться.
- Поверхность печи разогревается достаточно, чтобы на ней разогревать и даже готовить пищу.
- При необходимости, печь может выполнять роль котла водяного отопления.
Работающие на отработанном масле печи имеют некоторые недостатки:
- Дымоходная труба должна иметь ограниченные размеры и быть исключительно горизонтальной.
- Обогреватель при интенсивной эксплуатации требует еженедельной разборки и чистки.
Использование отработанного масла и его расход
Для работы гаражной печи применяют только отстоянное отработанное масло. Это позволяет отделить от него воду, тосол и прочие примеси: как результат, расход печи на отработке снижается. Для управления топкой придется высчитать, сколько масла расходуется на протяжении часа работы прибора, и заранее залить нужный объем топлива.
Тушение пламени с помощью воды строго запрещено.
В экстренных случаях это можно сделать углекислотным огнетушителем.
Дополнительные возможности
Мини печь может выполнять роль котла обогрева помещения и воды для бытовых нужд. Она очень удобна в качестве резервного источника тепла на случай отключения отопления, поломки основного котла или усиления морозов. Кроме гаражей и мастерских, обогревателями на отработке могут оснащаться дачи и небольшие частные дома.
Объем нижней части газового баллона — примерно 100 л, чего вполне хватит для создания водяного контура. Для этого верхняя часть зоны дожига усиливается несколькими витками стального трубопровода: находящаяся внутри вода будет нагреваться, передавая тепловую энергию далее. Во избежание падения температуры газов, для защиты змеевика используется стальной теплоотражатель. Холодную воду в такой схеме подают снизу: после нагревания она будет уходить в контур.
Если имеется несколько этажей, то перед монтажом контура необходимо все тщательно продумать.
Полотенцесушитель в такой схеме применять не рекомендуется. Положительными характеристиками однотрубных контуров является их внешняя эстетичность, простота обустройства и небольшой расход печки на отработке. Слабая сторона систем данного типа заключается в неудобство регулировки температуры: даже если установить вентили, сделать это будет достаточно сложно. Нередко отопительные системы, работающие от печей на отработке, монтируются в теплицах и производственных помещениях.
Изготовление печи на отработанном масле своими руками по инструкции
Небольшие помещения вроде гаража или подсобного помещения можно отопить с помощью печи работающей на отработанном масле.
Принцип работы – таков: в небольшой камере сгорает топливо, в результате чего нагревается металлический корпус.
Вокруг корпуса расположены изогнутые трубы, которые работают как конвекционные воздуховоды.
Нагретый воздух становиться легче и поднимается вверх, тем самым забирая тепло у печки. В данном случае воздух является теплоносителем.
Минусы отопительной печи на отработанном масле – не самое эффективное распределение тепла в объёме помещения, плохой прогрев внизу.
Чертёж печи на отработанном масле
Устройство печи на отработанном масле простое до безобразия:
- Две круглых или квадратных камеры, соединённых между собой отрезком трубы с отверстиями по периметру (дожигающая труба).
- В нижней камере (испарителе) имеется отверстие с заслонкой для регулировки подачи воздуха (поддувало), желательно патрубок с воронкой или бачок для заливки масла, ножки для установки.
- В верхнюю крышку вварена труба с отверстиями, верхний конец которой вварен в дно второй, верхней камеры.
- К верхней крышке ВЕРХНЕЙ камеры около отверстия под выхлопную трубу изнутри приварена заслонка-отбойник, которая обеспечивает правильное прохождение выхлопа, чтобы тепло не улетало в трубу, не разогрев камеру.
Диаметр дымохода – 105 мм. Высота выхлопной трубы рекомендуется около 4 м, поэтому крепить её надо основательно, а верх закрыть “грибком” и зафиксировать растяжками.
А вы знаете что при правильном использовании инфракрасные обогреватели вреда не приносят
Разновидности систем с естественной циркуляцией описаны подробно в статье по адресу: https://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/sistemy-otopleniya-s-estestvennoj-tsirkulyatsiej.html
Самодельная печь на отработанном масле
Принцип действия печи состоит в дожигании паров масла в трубе с отверстиями практически до полного сгорания.
Кстати, поэтому она практически не коптит и не дымит. Расход масла этой печки – 0,5 – 1,5 л/час.
[ad1]Поджигается она так: в нижний бак заливается масло и немного (грамм 50 – 100) бензина или уайтспирита.
Затем берут фитиль на достаточно длинной проволоке или сварочном электроде, макают в топливо и поджигают, после чего засовывают горящий фитиль через поддувало в испаритель.
Минут через 5 печь выходит на рабочий режим. Заслонкой поддувала устанавливаем необходимую интенсивность горения.
Данная схема печи на отработанном масле самая простая, и имеет несколько недостатков:
- Во-первых, масло подаётся вручную. Если не добавлять воронку или резервуар с системой подачи отработки, печь для долива масла придётся останавливать.
- Второй неприятный момент – если в масло попадёт вода (например, конденсат), оно при горении начнёт сильно пениться и может вылиться наружу, что чревато пожаром. Для данной модификации печки на пол под ней нужно насыпать слой песка.
Разумеется, оставлять такую печь без присмотра нельзя – как говорится, бывали случаи.
Из такой конструкции печи на отработанном масле, можно сделать котел, внедрив в верхнюю камеру уже знакомый нам змеевик от ОГВ или газовой колонки. При работе дожигатель и верхняя камера раскаляются докрасна, тепла там хватит с избытком, надо только отобрать.
В оригинале же она работает как инфракрасный обогреватель.
Для воздушного варианта отопления на верхний бак придётся наварить лабиринт с двумя фланцами для соединения с вентиляционной трубой, к одному из которых подвести подачу воздуха от вентилятора достаточной производительности.
В Сети есть намного более “продвинутые” инструкции печей на отработанном масле:
- закрытого типа
- с автоматической подачей масла
- теплоизоляцией испарителя
- принудительной вентиляцией
- прочими дополнительными “наворотами”
Есть инструкция, как переделать обычную буржуйку для работы на масле. И, конечно, есть масса чертежей готовых котлов отопления на том же топливе. Данная чудо печь на отработанном масле приводится просто как макет для понимания принципа действия таких теплогенераторов.
Видео: печь на отработанном масле
чертежи, видео и фото пошагово
Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.
Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.
Читайте в статье
Печка на отработке своими руками: чертежи, видео и особенности конструкции
Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.
На схеме показана схема работы подобного устройстваВ нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги.
Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.
Полезная информация! Нельзя применять для топки всевозможные растворители.
Разновидности печей
Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.
Как сделать печь на отработанном масле своими руками: чертежи
При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:
- вокруг конструкции должно оставаться до 0,5 м свободного пространства;
- в помещении предусматривается приточно-вытяжная вентиляция;
- место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
- над отопительным агрегатом нельзя размещать полки и ниши;
- рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.
Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.
В таблице показан процесс собирания простой модели. При этом используются чертежи печки на отработанном масле.
Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.
Подробная схема отопительного аппаратаПолезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.
Печь из газового баллона
Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров.
Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.
Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.
Детальный чертеж оборудованияДля изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.
Сборка содержит такие этапы:
- сверху баллона удаляется элемент с краном;
- емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
- сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
- из уголков делается рама и монтируется к основному элементу;
- дверка прикручивается к раме;
- на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
- к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
- устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
- на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.
Вариант модели на основе баллонаОбратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.
Особенности монтажа печи на отработанном масле с водяным контуром
Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.
Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.
Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения.
После остывания вода опять попадает к котлу.
Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.
Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.
Схема работы печи с водяным контуромКонструкция из листового материала
При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.
Вариант конструкции из листового материалаСпециального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной.
Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.
При монтаже устройства должны соблюдаться определенные требования:
- толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
- внутреннее сечение дымоходной системы не менее 10 см;
- отсек для топлива должен обладать вместимостью от 9 до 16 литров;
- трубу можно сделать из жести, меди или нержавейки;
- в длину горелка должна быть больше, чем размер ее сечения;
- участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;
Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.
Схема конструкции из листовой сталиКонструирование происходит так:
- элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
- на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
- крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
- осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
- в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
- на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
- устанавливается уплотнительное кольцо;
- крепится бак, в который будет заливаться масло;
- из уголка вырезаются ножки и присоединяются ко дну в печи.
При этом швы проверяются на качество спайки;Дополнительное укрепление с помощью армирующей сеткиПолезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона.
Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.
Правила безопасности при эксплуатации печи
При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:
- использовать другие материалы, кроме масел;
- разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
- надолго оставлять отопительный прибор без присмотра;
- пускать детей или животных к печи;
- допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
- закрывать отверстия в горелке;
- при работающем аппарате доливать топливо;
- использовать поломанный прибор;
- ставить тару с легковоспламеняющимися жидкостями поблизости с печью.
Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.
Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Печь на отработанном масле polarus P11C
Печь на отработанном масле POLARUS P 11С предназначена для обогрева больших помещений, одной печки хватит, чтобы отопить 3000 м3. Эффективно отапливает помещения с высокими потолками, например: ангары, складские помещения, гаражи и т.д. Мощный выдувной вентилятор вырабатывает 3000м3/час.
Печь также имеет:
- Защиту от перегрева
- Автоматическое отключение печи в случае отключения электропитания
- Дополнительный вентилятор обеспечивает турбонадув, что увеличивает максимальную температуру нагрева и уменьшает загрязнение атмосферы за счет сгорания паров отработки
- Система подачи масла полностью автоматизирована, перелив не возможен
- Дополнительная электронная защита от перегрева печи POLARUS
Теперь не только добавлена мелкая очистка топлива, но и его подогрев для улучшения текучести масла.
Отработка (Отработанное масло) — сейчас, наверное, самое дешевое углеродное топливо, и если стоит вопрос, чем отапливать большое помещение, тогда есть один рациональный выход из этой ситуации — печь на отработке (отработанном масле)!
Основные конструктивные особенности новой модификации печи на отработанном масле POLARUS:
- Добавлен фильтр тонкой очистки топлива
- Масло подогревается, что делает его однородным и более текучим
- Доработана конструкция камеры сгорания
Новые модернизации делают печь на отработанном масле POLARUS еще более надежной и значительно увеличивают срок службы печки.
Чем печь на отработанном масле POLARUS отличается от аналогов конкурентов?
- Печь не содержит форсунки! У Вас не будет проблем с засором форсунки, масло поступает в камеру сгорания по закону сообщающихся сосудов (бак расположен выше камеры сгорания).
- Удобная система слива конденсата.
- Улучшенная система сгорания — благодаря мощной турбине, воздух под давлением поступает в камеру сгорания, что обеспечивает максимальную теплоотдачу.
- Большой обдувной вентилятор, позволяет отопить большие помещения объемом до 3000 м3.
- В комплекте идет совок на длинной ручке для удобного извлечения шлака из камеры сгорания.
- Низкая электрическая мощность: печь на отработанном масле POLARUS потребляет всего 0,2 кВт/час.
5 основных фактов о масляном тепле, которые вы должны знать
Сегодняшнее масляное тепло на 95% чище, чем в 1970 году.
Сегодняшний топочный мазут биоразлагаем и на 95% чище, чем когда-либо прежде! Поскольку это имя, которому вы можете доверять для домашнего отопления и обеспечения комфорта, мы считаем, что мы обязаны предложить вам некоторые из лучших способов стать экологически чистыми, в том числе продукты с низким содержанием серы и биотопливо, которые помогают сократить выбросы, которые и так близки к нулю.
может привести к глобальному потеплению.
5 основных вещей, которые вы должны знать о масляном тепле:
1.Масляное тепло безопасно!
Топочный мазут для дома можно зажечь только с помощью усовершенствованной системы сжигания в вашей масляной горелке или печи. Если вы уроните спичку в масло, которое нагревает ваш дом, она погаснет, как если бы ее уронили в воду!
В отличие от природного газа, мазут не взрывоопасен, и вдыхание паров мазута не смертельно. Вероятность попадания окиси углерода в дом из масляной горелки очень мала. Если у вас есть неисправность системы, система масляного обогрева выдает четкие признаки, такие как дым, запахи или даже сажа, перед выбросом опасного уровня окиси углерода.Системы газового отопления не предупреждают об образовании или выбросе окиси углерода.
2. Масляное тепло экологически безвредно
За последние 20 лет содержание серы в топочном мазуте снизилось с более чем 1% до 0,5% — сокращение более чем на 93% *, что во многом помогло бороться с загрязнением воздуха.
Clearburn Science снизила выбросы мазутных горелок почти до нулевого уровня, снизив выбросы на 95%. * В выпуске журнала Oil & Energy за 2004 год сообщалось, что немецкое исследование показало, что мазут более экологически безопасен, чем природный газ, с точки зрения общие выбросы.В отчете говорится: «При анализе потенциала глобального потепления с использованием временного горизонта в 20 лет, отопление на природном газе наносит гораздо больший ущерб окружающей среде, чем отопление на жидком топливе». Наиболее значительные выбросы природного газа от производства до конечного использования происходят при производстве, переработке и транспортировке.
3. Поставки нефти могут удовлетворить спрос
Несмотря на глобальные политические волнения и стихийные бедствия, сырой нефти все еще в изобилии, а мировых запасов нефти хватит надолго.Имея более 36 нефтедобывающих стран, мы не зависим ни от одной страны или региона в наших поставках нефти. США являются третьей по величине нефтедобывающей страной в мире, почти половина нашей нефти поступает из внутренних источников, а нашим крупнейшим поставщиком сырой нефти за пределами США является Канада.
** Достижения в отраслевых технологиях гарантируют, что поставки нефти останутся на высоком уровне. в обозримом будущем.
4. Масляное тепло чистое и надежное
Сегодняшнее масляное тепло на 95% чище, чем в 1970 году, поскольку новые системы масляного нагрева не производят сажи, грязи или запаха.С печным топливом у вас всегда есть запасы, которые вам нужны, хранящиеся на вашем собственном участке — вы выбираете, как использовать и экономить свои запасы по мере необходимости. А нефтяные компании с историей бесперебойного обслуживания, такие как мы, наслаждаются автоматической доставкой, а также местным обслуживанием клиентов и поддержкой, чтобы гарантировать, что у вас никогда не закончится нефть.
5. Масляное отопление является энергоэффективным
В среднем мазут сжигает примерно на 16% эффективнее, чем газ. † Показатели эффективности новых масляных тепловых приборов варьируются от 83% до 95% и могут иметь средний срок службы 30 или более лет, если они правильно обслуживаются vs.
Средняя продолжительность жизни газовой печи 11-14 лет. Модернизация вашего мазутного оборудования до более энергоэффективной системы окупается за короткое время, повышает ценность дома и обеспечивает более эффективное тепло для жилых помещений, чем газ. Скорость регенерации горячей воды у водонагревателя, работающего на жидком топливе, в два раза выше, чем у газового водонагревателя, и в три раза выше, чем у электрического водонагревателя. Плюс топочный мазут создает 140 000 БТЕ тепла на галлон, в то время как галлоновый эквивалент природного газа дает 100 000 БТЕ, и вы сжигаете примерно на 40% больше природного газа, чтобы получить тот же тепловой эквивалент, что и топочный мазут.
Узнайте больше о том, как мы можем помочь вашей энергоэффективности с помощью модернизации оборудования здесь ›
* Источник: Oil Heat Powered By Clearburn Science. Четкий выбор! NORA (Национальный альянс по исследованиям нефтяного тепла)
** Источник: Energy Answers Today — Your Guide to Economical & Efficient Home Heating Insert by Primedia
† Источник: Energy Answers Today — Your Guide to Economical & Efficient Home Heating Brochure by Primedia
Щелкните здесь, чтобы узнать больше о мазуте и его сравнении с газом ›
Для получения дополнительной информации о нагреве масла и ваших предпочтениях посетите этот наполненный фактами веб-сайт: «Energy Answers Today» ›
(PDF) Технология чистых печей для кустарной очистки пальмового масла и производства биоугля в Гане
2
Введение
Переработка пальмовых плодов для производства пальмового масла является одним из основных видов экономической деятельности местных переработчиков
как малых, так и средний масштаб в Гане.
По оценкам,
местных переработчиков кустарного производства, из которых 80% составляют женщины, производят около 60% пальмового масла в стране с помощью
различных методов, которые обычно влияют на выход пальмового масла при каждой операции переработки (Osei-
Amponsah et al. др., 2012). В среднем количество пальмового масла, извлеченного из плодов пальмы, составляет
от 11,5 до 29% масла на вес свежей грозди (Mahlia, Abdulmuin, Alamsyah, & Mukhlishien,
2001; Ohimain, Izah, & Obieze, 2013; Поку, 2002).В Гане, даже несмотря на то, что местные переработчики
производят на полную мощность и стремятся производить больше, по оценкам, около 35000 тонн пальмового масла
все еще необходимо в дополнение к текущему объему производства в двести пятьдесят
тысяч тонн пальмового масла для удовлетворения местного спроса на пальмовое масло (Минфин, 2013).
Одним из способов достижения этого является увеличение количества и качества обработанного пальмового масла.
В исследовании
по оценке отрасли переработки масличной пальмы в Гане Осей-Ампонс (2013) обнаружил, что одна из
причин низкого качества пальмового масла — это отсутствие достаточного количества энергии.
Таким образом, большинство местных перерабатывающих центров обычно используют дрова или древесные отходы в качестве основного источника
тепловой энергии. В крайних случаях в качестве топлива используют отработанные покрышки. Следовательно, это обычное зрелище — увидеть эти процессоры в задымленных конструкциях во время периодов обработки.
Такая рабочая среда подвергает рабочих воздействию нескольких факторов риска, включая пневмонию, рак легких
, инфекции дыхательных путей и т. Д.связанных с работой в таких условиях. Что еще хуже,
— большинство этих женщин — матери, и они время от времени приносят своих младенцев, а также
малышей в эти места, и они также подвергаются этим условиям.
Следовательно, необходимо найти решение этой проблемы, поскольку это неизбежно предоставит местным переработчикам
эффективные и действенные средства обработки пальмового масла.
Решение также
минимизирует проблемы, связанные со здоровьем.Таким образом, поставка печи для приготовления пищи на биомассе позволит
решить проблемы рабочих в местных центрах по переработке пальмового масла, а также поможет
приблизиться к достижению некоторых целей устойчивого развития. Как и для любой другой печи
, необходимо рассмотреть различные аспекты; от дизайна до производства
, а затем его использования людьми, для которых он был разработан.
Этот документ представляет собой презентацию окончательного проекта и оценки печи для чистой варки для очистки пальмового масла
и производства биоугля.
Материалы и методы
Для того, чтобы плита была принята и принята местными переработчиками, были посещены
производственных участков, и полученная информация помогла в разработке концепции печи
. Разработка концепции печи, предварительные испытания и окончательный дизайн прототипа были выполнены в производственном цехе химико-биохимического факультета
Технического университета Дании, расположенном в Рисё, Дания (Dorvlo, 2017).
С использованием окончательных чертежей кухонная плита была изготовлена местными мастерами в Аккре и
перевезена на производственную площадку в Каде в Восточном регионе Ганы для оценки
в соответствии с протоколом контролируемых испытаний приготовления пищи. 103 литра смеси пальмового прессового раствора и
воды кипятили до конца периода испытаний, о чем свидетельствует готовность пальмового масла
для зачерпывания с поверхности кипящего прессового раствора и водной смеси.Количество использованного топлива
составляло 9,5 кг, и топливо представляло собой смесь скорлупы ядра пальмы (PKS) и волокна пальмовых плодов
(PFF).
Проведен энергетический баланс и определена тепловая эффективность печи. Концентрация CO
в зоне готовки на плите была измерена с помощью монитора CO
(детектор газа GasAlert Extreme).
(PDF) Прямое сжигание отработанного масла в бытовой печи с помощью технологии распыления с внутренней рециркуляцией тепла: анализ выбросов и производительности
ISO, 2012.
Руководство по оценке производительности кухонной плиты. Международная
Организация по стандартизации, Соглашение о международном семинаре: ISO
IWA 11-2012.
Мерфи, Н.Т., 1989. Сборник методов определения токсичных органических
соединений в окружающем воздухе. Атмосферные исследования и оценка воздействия
Лаборатория, Агентство по охране окружающей среды США.
МООС, 2013. Выбросы в атмосферный воздух и от стационарных источников. Определение содержания газа и
частичных полициклических ароматических углеводородов с помощью газовой хроматографии /
масс-спектрометрия.Министерство охраны окружающей среды Китайской Народной Республики
: HJ 646-2013. (на китайском языке).
Nwafor, O., 2004. Эмиссионные характеристики дизельного двигателя, работающего на растительном масле
с повышенной температурой топлива на входе. Биомасса. Биоэнергетика 27, 507–511.
Маконезе, Т., Пембертон-Пиготт, К., Робинсон, Дж.
, Кимемия, Д., Аннегарн, Х., 2012.
Оценка производительности и характеристика выбросов трех керосиновых печей
с использованием протокола испытаний гетерогенных печей (ПВТ).Энергетическая устойчивость. Dev. 16,
344–351.
Маконезе, Т., Масекамени, Д.М., Аннегарн, Х.Дж., Форбс, ПБК, 2017. Факторы выбросов
от бытовых мангалов, работающих на угле. S. Afr. J. Sci. 113, 1–11.
NEA, 2016a. Методы испытаний топлива на тепловых электростанциях. Часть 8: Калорийность жидкого топлива
. Национальное управление энергетики Китайской Народной Республики:
DL / T 567.8-2016. (на китайском языке).
NEA, 2016b. Методы испытаний топлива на тепловых электростанциях. Часть 9: Углерод и водород
в жидком топливе.Национальное управление энергетики КНР
Китая: DL / T 567.9-2016. (на китайском языке).
Пугажвадиву М., Джейачандран К., 2005. Исследования производительности и выбросов выхлопных газов
дизельного двигателя, использующего в качестве топлива подогретое отработанное масло для жарки.
Продлить. Energy 30, 2189–2202.
Peng, N.N., Li, Y., Liu, T.T., Lang, Q.Q., Gai, C., Liu, Z.G., 2017. Полициклические ароматические
углеводородов и токсичных тяжелых металлов в твердых бытовых отходах и
соответствующих гидрокарбонатов.Energy Fuel 31, 1665–1671.
Цинь, ZC, Чжуан, QL, Cai, XM, He, YJ, Huang, Y., Jiang, D., Lin, E., Liu, YL, Tang, Y.,
Wang, MQ, 2017. Биомасса и биотопливо в Китае: к биоэнергетическим ресурсам
потенциала и их влияние на окружающую среду. Обновить. Sust. Energ. Ред. 82,
2387–2400.
Раджак У., Верма Т.Н., 2018a. Биодизель из микроводорослей спирулины — новый возобновляемый источник энергии
для двигателей с воспламенением от сжатия.J. Clean. Prod. 201,
343–357.
Раджак У., Верма Т.Н., 2018b. Эффект выбросов этилового биодизеля пищевого и
непищевого растительного масла, животных жиров, отработанного масла и спирта в двигателе CI. Energ.
Разговор.
Управляй. 166, 704–718.
Раджак, У., Верма, Т.Н., 2019. Сравнительный анализ характеристик двигателей
различных биодизелей: численное исследование. Energ. Беседы. Управляй. 120, 904–923.
Раджак У., Нашин П., Верма, T.N., Pugazhendhi, A., 2019. Производительность, сгорание
и анализ выбросов микроводорослей Spirulina в дизельном двигателе Common Rail с прямым впрыском
. Топливо 255. 115855.
SAC, 2017. Чистая плита на биомассе. Управление стандартизации Китая: GB / T
35564-2017. (на китайском языке).
Шен, Г.Ф., Тао, С., Вэй, С.Ю., Чжан, ИЙ, Ван, Р., Ван, Б., Ли, В., Шен, Х.З., Хуанг,
Й., Чен, Ю.С., Чен , Х., Ян, Ю.Ф., Ван, В., Вэй, В., Wang, X.L., Liu, W.X.,
Wang, X.J., Simonich, S., 2012. Снижение выбросов углеродсодержащих твердых частиц
и полициклических ароматических углеводородов от сжигания
гранул биомассыпо сравнению со сжиганием сырого топлива. Environ. Sci. Technol. 46,
6409–6416.
Шен, Х.З., Хуанг, Ю., Ван, Р., Чжу, Д., Ли, В., Шен, Г.Ф., Ван, Б., Чжан, Ю., Чен,
Й., Лу, И ., Чен, Х., Ли, ТК, Сунь, К., Ли, Б.Г., Лю, В.Х., Лю, Дж. Ф., Тао, С., 2013а.
Глобальные атмосферные выбросы полициклических ароматических углеводородов с 1960
по 2008 год и прогнозы на будущее. Environ. Sci. Technol. 47, 6415–6424.
Шэнь, Г.Ф., Тао, С., Чен, Ю.К., Чжан, ИЙ, Вэй, С.Ю., Сюэ, М., Ван, Б., Ван, Р., Лу,
Й., Ли, В., Шен, Х.З., Хуанг, Ю., Чен, Х., 2013b. Характеристики выбросов
полициклических ароматических углеводородов из твердого топлива, сжигаемого в бытовых печах в
сельских районах Китая.Environ. Sci. Technol. 47, 14485–14494.
Сингхабандху, А., Тезука, Т., 2010. Схема преобразования отходов в энергию для комплексной утилизации
нескольких отходов: отработанное кулинарное масло, отработанное смазочное масло и отходы
пластмасс. Energy 35, 2544–2551.
Шен, GF, Чен, YC, Сюэ, CY, Лин, Н.
, Хуанг, Y., Шен, HZ, Ван, YL, Ли, TC,
Чжан, YY, Su, S., Huangfu, YB , Чжан, WH, Чен, XF, Лю, GQ, Лю, WX,
Ван, XL, Вонг, М.Х., Тао, С., 2015. Выбросы загрязняющих веществ от улучшенных угольных-
и дровяных кухонных плит в сельских домохозяйствах. Environ. Sci. Technol. 2015
(49), 6590–6598.
Шен, Г.Ф., Престон, В., Эберсвиллер, С.М., Уильямс, К., Фэйрклот, Дж. У., Джеттер, Дж. Дж., Хейс,
M.D., 2017a. Полициклические ароматические углеводороды в мелких твердых частицах
выделяются в результате сжигания керосина, сжиженного нефтяного газа и древесного топлива в бытовых кухонных плитах
. Energy Fuel 31, 3081–3090.
Шен, Г.Ф., Хейс, М.Д., Смит, К.Р., Уильямс, К., Фэйрклот, Дж. У., Джеттер, Дж. Дж., 2017b.
Оценка производительности бытовых плит на сжиженном нефтяном газе.
Окружающая среда. Sci. Technol. 52, 904–915.
Сингх Т.С., Верма Т.Н., 2019. Подход Тагучи для экстракции сложного метилового эфира
из отработанного кулинарного жира с использованием синтезированного CaO в качестве гетерогенного катализатора:
Оптимизация методологии поверхности отклика.
Energ. Беседы. Управляй.182,
383–397.
Тан, К.Т., Ли, К.Т., Мохамед, А.Р., 2011. Потенциал отработанного пальмового кулинарного масла для производства биодизельного топлива без катализатора
. Энергия 36, 2085–2088.
Талебиан-Киакалайе А., Амин Н.А.С., Мазахери Х., 2013. Обзор новых
процессов производства биодизеля из отработанного кулинарного масла. Appl. Energ. 104,
683–710.
Йылмаз, Н., 2011. Температурные зависимости вязкости растительных масел
и биотопливно-дизельных смесей биомассы и биоэнергетики.Биомасса Биоэнергетика 35,
2936–2938.
Йилмаз, Н., Мортон, Б., 2011. Влияние предварительного подогрева растительных масел на производительность
и характеристики выбросов двух дизельных двигателей. Биомасса Биоэнергетика 35,
2028–2033.
Ямамото, Т., Имазато, Р., Ямамото, Т., Танака, Р., 2013. Распылительное сжигание
Характеристики отработанного масла и системный анализ энергетической системы с использованием
неравновесной плазмы, индуцированной микроволновым излучением.
Energy Fuels 27, 2283–2289.
Яакоб, З., Мохаммад, М., Альхербави, М., Алам, З., Сопиан, К., 2013. Обзор
производства биодизеля из отработанного растительного масла. Обновить. Sust. Energ. Ред. 18,
184–193.
Yu, Z.P., Wang, E.L., Yin, S.H., Li, J.H., 2017. Самонагревающееся распыление масла Trench для очистки горелки
. Патент Китая: CN107036088A. (на китайском языке).
Yu, Z.P., Shi, Z.L., Zhu, S.J., Wei, Z.B., 2018. Trench oil self-heat atomizing clean-
Печь горения.Патент Китая CN207350378U. (на китайском языке).
Чжан Ю., Дубе М.А., Маклин Д.Д., Кейтс М., 2003. Производство биодизеля из отработанного масла для жарки
: 1. Разработка процесса и технологическая оценка. Биоресурсы.
Technol. 89, 1–16.
Zhang, Z.X., Sun, Z.F., Zhang, Y.H., Ding, H.Y., Zhou, Y.G., Zhang, Y.X., Riaz, A., Crispin,
P., Dong, R.J., 2017a. Влияние состава гранул биомассы на тепловые характеристики и характеристики выбросов
варочной плиты TLUD.
Int. J. Agr. Биол. Англ. 10, 189–
197.
Zhang, Z.X., Zhang, Y.X., Zhou, Y.G., Ahmad, R., Pemberton-Pigott, C., Annegarn, H.,
Dong, R.J., 2017b. Систематические и концептуальные ошибки в стандартах и протоколах
для тепловых характеристик печей на биомассе. Обновить. Sust. Energ. Rev. 72, 1343–
1354.
Zhang, YX, Hao, J., Zhou, YG, Zhang, ZX, Chen, L., Dong, RJ, 2018. Оценка выбросов загрязняющих веществ
и энергоэффективности четыре коммерческие угольные печи
с модифицированным протоколом китайской кухонной плиты.Int. J. Agric. Биол. Англ. 11,
202–207.
Чжоу, Ю.Г., Чжао, Н., Ли, Б.В., Бахаргул, Т., Чен, Д.Ю., Донг, Р.Дж., 2018. Применение совместного сжигания биомассы
в ежедневном энергоснабжении сельских районов. Т. Чин. Soc. Agric. Мах.
49, 407–412 (на китайском языке).
Чжао, Н., Ли, Б.В., Чен, Д.Й., Бахаргул, Т., Ван, Р., Чжоу, Ю.Г., Аннегарн, Г.Дж.,
Пембертон-Пиготт, К.
, Донг, Р.Дж., Цзюй, XX, 2019a. Влияние крупности угля на выбросы PM
2,5
и связанных с PM полициклических ароматических углеводородов (ПАУ) от бытовой печи с естественной поперечной тягой
.J. Energy Inst. https://doi.org/10.1016/j.
joei.2019.06.010.
Чжао, Н., Чжан, Ю.Х., Ли, Б.В., Хао, Дж., Чен, Д.Ю., Чжоу, Ю.Г., Донг, Р.Дж., 2019b.
Природный газ и электричество: две перспективные технологии замены угля —
печи для отопления и приготовления пищи в сельской местности в провинции Хэбэй Китая. Энергетика
Sci. Англ. 7, 120–131.
32 N. Zhao et al. / Управление отходами 104 (2020) 20–32
Печь на жидком топливе PYRO ™ — Ulmatec Pyro
БЕЗОПАСНЫЙ, ПРОСТОЙ и ЭФФЕКТИВНЫЙ обогрев создает оптимальные условия на борту, будь то использование лодки для профессиональных целей или для удовольствия и отдыха.Это была философия, лежащая в основе разработки и производства продуктов PYRO ™ на протяжении 50 лет, и это одна из причин, по которой Ulmatec Pyro AS в настоящее время является ведущим в Норвегии производителем топливных обогревателей для лодок и другого оборудования для морского отопления.
Наши обогреватели могут использоваться не только для отопления салона, но и для приготовления пищи. Это идеальное сочетание для небольших лодок с ограниченным пространством.
Все топливные водонагреватели PYRO ™ имеют нержавеющие и жаростойкие горелки и подходят для ручного зажигания.Подача топлива в горелку регулируется внешним регулятором масла, который помимо эффективного регулирования подачи топлива также предотвращает подачу слишком большого количества топлива.
Водонагреватели PYRO ™ оснащены электрическим вентилятором для безопасной подачи воздуха для горения с бесступенчатой регулировкой скорости, установленным на передней части нагревателя. Это позволяет найти правильное соотношение объемов масла и воздуха для оптимального сгорания и снизить риск обратного потока в дымоходе. Перед регулятором масла установлен клапан, который перекрывает подачу топлива в случае неисправности электрической системы или высокой температуры.
ВИДЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАГРЕВАТЕЛЯ
| Подогреватель Pyro ™ для лодок | P21 | P22 | P15 | P24 |
| Ширина (мм) 8023 | 9042285 | |||
| Длина (мм) | 480 | 510 | 540 * | 490 |
| Высота до верхней пластины (мм) | 290 9042 906 906 294 | |||
| Ширина до верхней пластины (мм) | 240 | 330 | 350 | 275 |
| Длина до верхней пластины (мм) | 390 | 430 5438 9042 9042 | ||
| Диаметр фрезы (мм) | — | — | — | 195 |
| Высота перил (мм) | 80 | 85 | 100 | 65 |
| Внешний диаметр дымохода (мм) | 63. 5 | 63,5 | 63,5 | 63,5 |
| Напряжение (В постоянного тока) | 12 и 24 | 12 и 24 | 12 и 24 | 12 и 24 |
| 1,25 A / 0,71 A | 1,25 A / 0,71 A | 1,25 A / 0,71 A | 1,25 A / 0,71 A | |
| Вес (кг) | 20 | 22 5042 | 15 | |
| Расход масла (л / ч) | 0.От 12 до 0,54 | от 0,12 до 0,54 | от 0,18 до 0,66 | от 0,12 до 0,54 |
| Топливо | Мазут No. 1 | Мазут № 1 | Мазут № 1 | Мазут № 1 |
| Максимальная мощность | 3400 ккал / ч, прибл. 4 кВт | 3400 ккал / ч, прибл. 4 кВт | 4800 ккал / ч, прибл. 5,5 кВт | 3400 ккал / ч, прибл. 4 кВт |
* Приставка для регулятора масла 80 мм
P15, P22 и P21 P24
Типы P21, P22 и P15 имеют внешнюю облицовку из нержавеющего и жаропрочного материала с верхней пластиной из чугуна.
Эта комбинация обеспечивает хорошее тепловое излучение для обогрева кабины. Змеевик для водяного отопления по желанию доп.
P24 имеет внешнюю облицовку и варочную панель из нержавеющего и жаропрочного материала. Обогреватель отдает меньше тепла в кабину, но более концентрирует тепло на конфорках. Также доступны теплообменники для циркуляции горячего воздуха. См. Схему настройки, стр. 4.
РАЗМЕРЫ
ДЫМОХОД
Ulmatec Pyro AS производит большинство компонентов, необходимых для полного и безопасного решения для выхлопа.Номера деталей, указанные на схеме, относятся к следующим компонентам:
| E2831 | Стойка дымохода, алюминий 68 мм |
| E2825 | Заглушка дымохода, кислотостойкая, Ø 68 мм |
| 7340 | Труба дымохода, Ø 68 x 1,5 мм, на заказ |
| E2826 | Фланец крыши, кислотоупорный, Ø 63,5 мм |
| E2824 | Вспомогательный фланец, алюминий, Ø 68 мм |
| Es821-1 | Фланец для плоской крыши, устойчивый к переменному току для сварки вокруг трубы |
БАК ДЛЯ АЛЮМИНИЕВОГО МАСЛА 14 И 20 Л
На схеме показан стандартный масляный бак на 14 литров с краном и фильтром, поз.
E2841. Масло установлено с минимальным зазором 150 мм и максимальным 3000 мм по вертикали от регулятора масла нагревателя.
Ulmatec Pyro AS также производит резервуары на заказ.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
ГОРЯЧАЯ ВОДА
Нагреватели P21, P22 и P15 доступны со змеевиком для нагрева воды. Показанная схема представляет собой хорошо зарекомендовавшую себя систему, основанную на циркуляции объема воды в 40-литровом баке через змеевик в нагревателе. Водопроводная вода нагревается, а затем откачивается из резервуара с пресной водой через змеевик, установленный в резервуаре для горячей воды.
Водонагреватели П21, П22 и П15, предназначенные для горячего водоснабжения.ЦИРКУЛЯЦИЯ ГОРЯЧЕГО ВОЗДУХА
Если требуется общая циркуляция воздуха, точечное отопление или транспортировка горячего воздуха в другие отсеки, P24 доступен со встроенным решением для циркуляции горячего воздуха.
Воздухонагреватель может быть установлен на дымоходе для моделей P15, P21 и P22.
New World Energy поставляет масло ятрофы для проекта печи BSH на острове Ломбок, Индонезия.- Advanced BioFuels USA
(New World Energy) Компания PT New World Energy (NWE), базирующаяся в Индонезии, и ведущий международный производитель бытовой техники, Bosch и Siemens Home Appliance Group (BSH) из Германии, недавно объединились в пилотном проекте по внедрению экологически чистых технологий приготовления пищи в сельских сообществах. остров Ломбок в Индонезии.
BSH создал Protos, печь, работающую на сыром растительном масле вместо керосина, основного топлива для приготовления пищи в Индонезии. Технология чистого сжигания Protos на 50% эффективнее традиционных керосиновых печей, что значительно снижает расход топлива, загрязнение воздуха в помещениях и выбросы углерода.Масло ятрофы для первых 6-месячных испытаний было поставлено NWE со своими сотрудниками в качестве участников.
Майк Ванстон, директор NWE, также считает этот проект хорошим бизнес-решением. «Использование масла ятрофы в печи Protos позволяет нашим сотрудникам увидеть прямую выгоду от выращивания ятрофы в своих домах. После пилотного проекта местные фермерские группы проявили интерес к поставке семян нашей компании, и мы рассматриваем это как новый долгосрочный устойчивый источник местного спроса на нашу продукцию.”
С недавним началом серийного производства Protos в Джакарте, проект сейчас переходит на второй этап, и две компании планируют развернуть на месте еще 200 печей, для которых NWE продолжит поставлять масло. Цель BSH на 2010 год — использовать 1000-2000 печей, что потребует более 120 000 литров масла в год.
PT New World Energy (NWE) — компания по выращиванию ятрофы и касторового масла, основная деятельность которой находится в регионе NTB в Индонезии.Частная компания существует уже три года и имеет одинаково зрелые плантации. В настоящее время компания управляет примерно 500 гектарами на острове Ломбок с планами расширения до 2500 к концу 2010 года.
NWE также владеет 15 000 гектаров фермерских кооперативных плантаций в NTB и Сулавеси.
Bosch и Siemens Home Appliances Group (BSH) — это глобальная корпорация, объем продаж которой в 2008 году составил около 8 миллиардов евро. Она возникла в результате совместного предприятия, созданного в 1967 году между Robert Bosch GmbH (Штутгарт) и Siemens. AG (Мюнхен).Сегодня BSH управляет 41 заводом в 13 странах Европы, США, Латинской Америки и Азии. Вместе с глобальной сетью фирм по продажам и обслуживанию клиентов семейство BSH сегодня состоит из около 60 компаний в более чем 40 странах с общей численностью персонала около 39 000 человек. УЗНАТЬ БОЛЬШЕ
Отопление на дровах и пеллетах | Министерство энергетики
Пеллетные топливные устройства сжигают уплотненные гранулы, обычно сделанные из дерева, но они также могут быть получены из других органических материалов.Некоторые модели могут сжигать скорлупу орехов, кукурузные зерна и мелкую древесную стружку.
Установки, работающие на топливе на пеллетах, более удобны в эксплуатации, чем обычные дровяные печи или камины, а некоторые из них имеют гораздо более высокую эффективность сгорания и нагрева.
Как следствие, они очень мало загрязняют воздух. По сути, пеллетные печи — это самый чистый твердотопливный бытовой отопительный прибор. Пеллетные печи, сертифицированные Агентством по охране окружающей среды, вероятно, будут иметь КПД от 70% до 83%. Пеллетные печи имеют мощность нагрева от 8 000 до 90 000 БТЕ в час.Они подходят как для дома, так и для квартиры или кондоминиума.
Большинство печей на пеллетах стоят от 1700 до 3000 долларов. Однако печь на гранулах зачастую дешевле в установке, чем обычная дровяная печь. Многие из них имеют прямой выход в комнату и не нуждаются в дорогостоящем дымоходе или дымоходе. В результате стоимость установки всей системы может быть меньше, чем у обычной дровяной печи.
Пеллетные топливные установки доступны в виде отдельно стоящих печей или каминных топок.Отдельно стоящие блоки напоминают обычные дровяные обогреватели в том смысле, что они обычно хорошо обогревают отдельную комнату, но не соседние комнаты, если у них нет вентилятора, который нагнетает теплый воздух в эти другие помещения.
Пеллетные каминные топки вписываются в существующие камины. Несколько компаний в настоящее время производят печи и котлы на пеллетах для замены или дополнения газовых или масляных печей и котлов в системах отопления жилых помещений.
Все топливные пеллетные установки имеют топливный бункер для хранения пеллет до тех пор, пока они не понадобятся для сжигания.Большинство бункеров вмещают от 35 до 130 фунтов (от 16 до 60 килограммов [кг]) топлива, которого хватит на день или более при нормальных условиях эксплуатации. Устройство подачи, подобное большому шнеку, сбрасывает несколько гранул в камеру сгорания для сжигания. От того, как быстро пеллеты подаются в горелку, зависит тепловая мощность. Выхлопные газы отводятся через небольшую дымоходную трубу, которая может выходить через боковую стенку или вверх через крышу. Более продвинутые модели имеют небольшой компьютер и термостат для управления скоростью подачи гранул.
Пеллетные устройства обычно требуют дозаправки только один раз в день.
Однако из-за того, что топливо сжато, пеллеты в мешках могут быть трудно подняты. Некоторые модели используют системы хранения наливом и полностью автоматические.
Большинство внешних поверхностей грануляторов (кроме стеклянных дверок) остаются относительно прохладными во время работы, что снижает риск случайных ожогов. Пеллетные печи сжигают топливо настолько полно, что в дымоходе накапливается очень мало креозота, что снижает опасность возгорания.
К сожалению, пеллетные устройства также более сложны и содержат дорогие компоненты, которые могут выйти из строя.Кроме того, домовладелец должен чистить их еженедельно, а профессионал — ежегодно. Им также требуется электричество для работы вентиляторов, элементов управления и питателей гранул. При нормальном использовании они потребляют около 100 киловатт-часов (кВтч) или около 9 долларов электроэнергии в месяц. Если печь не имеет резервного источника питания, потеря электроэнергии приводит к отсутствию тепла и, возможно, дыму в доме.
Для целей этого обзора данные оператора газового завода содержатся в категориях нефтепереработчиков.
Используется для коммерческих
и военные турбореактивные и турбовинтовые авиационные двигатели.
Используется в высокоскоростных дизельных двигателях.
которые обычно работают в условиях одинаковой скорости и нагрузки,
например, в железнодорожных локомотивах, грузовиках и автомобилях.
№ 2 Дизельное топливо), либо как мазут.
(см. No.2 Мазут).
«Переработчик» включает любого владельца продукции, которая
контракты на очистку этих продуктов с последующей продажей очищенных продуктов торговым посредникам,
розничные торговцы или конечные потребители. Для целей данного обзора данные оператора газовой установки
включены в эту категорию.
